Инструкция по эксплуатации Volvo XC60 с 2008 г. Информационные индикаторы и сигнализаторы
3. Информационные индикаторы и сигнализаторы
Указатели поворота прицепа
Символ мигает, когда включаются указатели поворотов и подсоединен прицеп. Если символ мигает с высокой частотой, одна из ламп в автомобиле или прицепе неисправна.
Неисправность в системе ABL
Индикатор загорается при возникновении неисправности в системе ABL (поворачивания лучей фар в сторону вращения рулевого колеса).
Система очистки отработанных газов
Если символ горит, это может быть связано с неисправностью в системе очистки отработанных газов автомобиля. Следуйте на официальную станцию техобслуживания Volvo для проверки системы.
Неисправность в системе ABS
Если символ горит, система не работает.
Стандартная система тормозов продолжает работать без функции ABS.
1. Остановите автомобиль в безопасном месте и выключите двигатель.
2. Снова запустите двигатель.
3. Если символ продолжает гореть, следуйте на официальную станцию обслуживания Volvo для проверки системы ABS.
Задний противотуманный фонарь
Символ горит при включенном заднем противотуманном фонаре. Установлен только один противотуманный фонарь (на стороне водителя).
Система динамической стабилизации
Мигающий символ указывает на работу системы динамической стабилизации. Если символ горит постоянным светом, в системе возникла неисправность.
Предпусковой подогрев дизельного двигателя
Символ горит, когда происходит предпусковой подогрев дизельного двигателя. Подогрев происходит, если температура ниже -2 °С. Двигатель можно запускать, когда символ погаснет.
Низкий уровень топлива в баке
Индикатор включается при низком уровне топлива в баке. Без промедления заправьте автомобиль топливом.
Информация (прочтите текст на дисплее)
Информационный символ горит в комбинации с текстом на информационном дисплее при наличии сбоя в одной из систем автомобиля. Текст сообщения выключается с помощью кнопки «READ» или исчезает автоматически через определенное время (время зависит от показываемой функции). Информационный символ может загораться также в комбинации с другими символами.
ВНИМАНИЕ
Когда появляется сообщение о техобслуживании, символ и сообщение можно выключить с помощью кнопки «READ». Он также отключается автоматически через некоторое время.
Дальний свет включен
Символ горит, когда включен дальний свет фар, а также при мигании дальним светом.
Указатели левого/правого поворота
Индикаторы начинают мигать при включении указателей поворота с соответствующей стороны автомобиля. Оба сигнала мигают при использовании аварийной сигнализации.

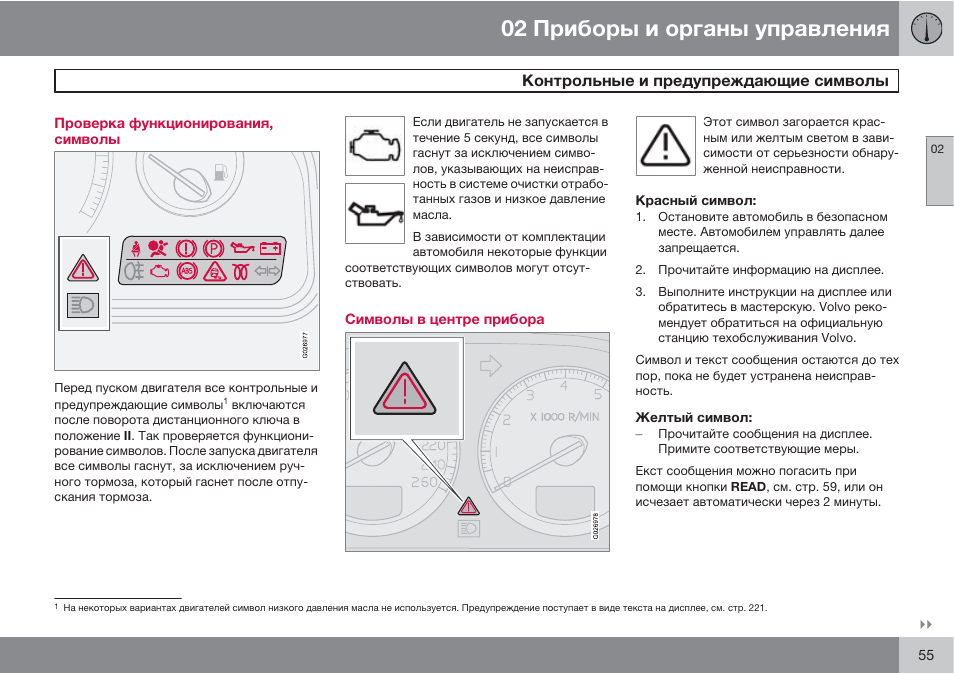

Предупреждающие индикаторы
Примечание
*При некоторых вариантах двигателей символ низкого давления масла не используется. Предупреждение выводится в виде текста на дисплей.
Предупреждающие индикаторы загораются, если автомобиль движется со скоростью выше 7 км/ч.
Низкое давление масла
Символ загорается во время движения при слишком низком давлении масла. Незамедлительно остановите двигатель и проверьте уровень масла, при необходимости долейте. Если символ горит при нормальном уровне масла, обратитесь на официальную станцию техобслуживания Volvo.
Стояночный тормоз затянут
Символ горит, когда затянут стояночный тормоз. В случае электрического стояночного тормоза символ мигает при затягивании тормоза, а затем горит постоянным светом.
Мигающий символ означает наличие неисправности. Прочтите сообщение на информационном дисплее.
ВНИМАНИЕ
Символ горит, даже если механический стояночный тормоз лишь слегка затянут.
Неисправность в системе подушек безопасности (SRS)
Если символ не гаснет или загорается во время движения, в системе замков ремней безопасности, SRS, SIPS или 1C обнаружена неисправность. Немедленно следуйте на официальную станцию техобслуживания Volvo для проверки системы.
Напоминание о ремне безопасности
Этот символ горит, если водитель или пассажир на переднем сиденье не пристегнул ремень безопасности, а также если один из пассажиров на заднем сиденье отстегнул ремень безопасности.
Генератор не дает ток
Символ загорается во время движения, если возникает неисправность в электрической системе. Обратитесь за помощью на официальную станцию техобслуживания Volvo.
Неисправность системы тормозов
Этот символ загорается при возможном низком уровне тормозной жидкости. Остановитесь в безопасном месте и проверьте уровень тормозной жидкости в бачке.
Если контрольные символы тормозов и ABS загораются одновременно, возможна неисправность в системе распределения тормозных усилий.
1. Остановите автомобиль в безопасном месте и выключите двигатель.
2. Снова запустите двигатель.
— Если оба символа погасли, можно продолжать движение.
— Если символы продолжают гореть, проверьте уровень тормозной жидкости в бачке. Если уровень жидкости в бачке в норме, а символы горят, автомобиль можно очень осторожно своим ходом доставить на официальную станцию техобслуживания Volvo для проверки тормозной системы.
ВНИМАНИЕ
Если уровень тормозной жидкости находится ниже отметки «MIN» в бачке тормозной жидкости, то дальнейшее движение автомобиля разрешается только после заправки тормозной жидкости.
Причину потери тормозной жидкости следует установить на официальной станции техобслуживания Volvo.
Если одновременно загораются символы тормозов и ABS, то при резком торможении существует опасность заноса задней части автомобиля.
Предупреждение
Красный предупреждающий символ горит, когда обнаружена неисправность, которая может повлиять на безопасность и/или динамические характеристики автомобиля.
На информационном дисплее показывается текстовое сообщение с пояснениями. Символ остается до тех пор, пока не будет устранена неисправность, а сообщение можно удалить с помощью кнопки «READ».
Ваши действия:
1. Остановитесь в безопасном месте. Продолжать движение запрещается.
2. Прочитайте информацию на дисплее. Примите меры в соответствии с сообщением на дисплее. Удалите сообщение с помощью кнопки «READ».
Напоминание о незакрытых дверях
Если одна из дверей, капот (только в версиях с охранной сигнализацией) или дверь багажника закрыты неплотно, информационный или предупреждающий символ загорается вместе с поясняющим текстовым сообщением на комбинации приборов. Незамедлительно остановите автомобиль в безопасном месте и закройте дверь или капот.

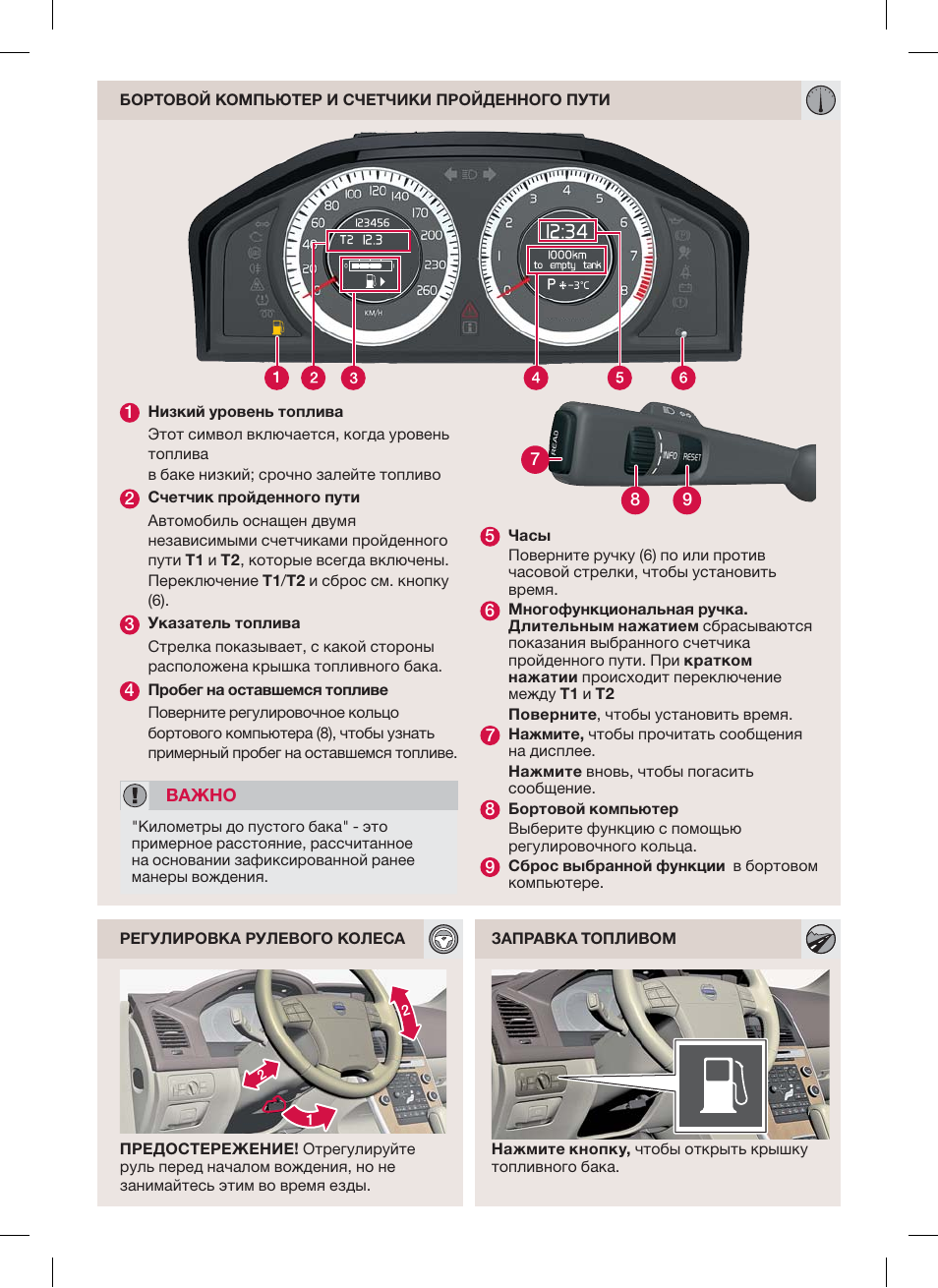

Счетчики пройденного пути
Версии до рестайлинга
1. Дисплей счетчика пройденного пути. 2. Ручка переключения между счетчиками пройденного пути Т1 и Т2 и обнуления показаний счетчика.
Версии после рестайлинга
1. Счетчик пройденного пути.
Счетчики используются для коротких дистанций.
Кратким нажатием на ручку осуществляется переключение с одного счетчика на другой (Т1 и Т2). Длительным нажатием (более двух секунд) обнуляется активированный счетчик пройденного пути. Пройденный путь показывается на дисплее.
Часы
Версии до рестайлинга
1. Ручка установки часов. 2. Дисплей часов.
Для установки времени поверните регулятор по часовой стрелке или против часовой стрелки. Установленное время показывается на информационном дисплее.
Часы временно могут заменяться символом в комбинации с сообщением.
Версии после рестайлинга
1. Дисплей часов.
Время на часах можно установить в меню «MY CAR».
1. Откройте «Настройки» → «Системные настройки» → «Время».
2. Курсор устанавливается на первом окошке для настройки времени на часах. Нажмите «ОК/MENU» — окошко активируется.
3. Поверните «TUNE», чтобы установить время на часах, и нажмите «ОК/ MENU» — окошко отключается.
4. Поверните «TUNE», чтобы выделить окошко для установки минут (А), и нажмите «ОК/MENU» — окошко активируется (В).
5. Поверните «TUNE», чтобы установить время в минутах, и нажмите «ОК/ MENU» — окошко отключается.
6. Поверните «TUNE», чтобы выделить окошко «ОК», и нажмите «ОК/MENU» — установка завершена.
Примечание
В меню «Настройки» → «Системные настройки» → «Формат времени» выберите часовой период 24 часа или 12 часов (АМ/РМ).
Дистанционный ключ и кнопка запуска/останова
Установка дистанционного ключа
Вставьте дистанционный ключ в гнездо. При легком нажатии дистанционный ключ втягивается и устанавливается в нужное положение.
Легким нажатием дистанционный ключ можно извлечь из гнезда. При этом ключ выталкивается, и его можно извлечь. В версии с автоматической коробкой передач при этом должно быть выбрано положение «Р».
ВНИМАНИЕ
Посторонний предмет в гнезде для дистанционного ключа может нарушить его функционирование или повредить гнездо.
Не вставляйте дистанционный ключ наоборот! Держите за конец со вставным плоским механическим ключом.
Положение зажигания «О»
Вставьте дистанционный ключ в гнездо.
Положение ключа «I»
Вставьте дистанционный ключ в замок зажигания и нажмите «START/ STOP ENGINE».
ВНИМАНИЕ
Чтобы установить ключ в положение «II» без запуска двигателя, не выжимайте педаль тормоза/ сцепления.
Положение ключа «II»
Вставьте дистанционный ключ в замок зажигания и нажимайте «START/ STOP ENGINE» в течение примерно двух секунд.
Запуск двигателя
Полностью выжмите и удерживайте педаль сцепления (если автомобиль катится, то достаточно нажать кнопку «START/STOP ENGINE», чтобы запустить двигатель). В автомобилях с автоматической коробкой передач нажмите педаль тормоза. После этого нажмите и отпустите кнопку «START/ STOP ENGINE».
Стартер работает до запуска двигателя, но не более десяти секунд (дизель — до 60 секунд).
Если двигатель не запускается в течение десяти секунд, повторите попытку, удерживая кнопку «START/STOP ENGINE» до запуска двигателя.
ВНИМАНИЕ
Если вы покидаете автомобиль, обязательно вынимайте дистанционный ключ из замка зажигания, особенно если в автомобиле находятся дети.
Запрещается вынимать дистанционный ключ из замка зажигания во время движения или буксировки автомобиля.
Замок рулевого колеса может активироваться, что приведет к потере управления автомобилем.
Никогда не выносите из автомобиля дистанционный ключ с бесключевой функцией Keyless Drive (некоторые версии) во время движения или буксировки автомобиля. Для запуска двигателя необходимо, чтобы один из дистанционных ключей автомобиля с функцией Keyless Drive (некоторые версии) находился в салоне или багажном отделении.
Для некоторых моделей двигателей число холостых оборотов при «холодном» старте может быть значительно выше нормального. Это делается для того, чтобы уменьшить выброс токсичных веществ и не загрязнять окружающую среду за счет максимально быстрого прогрева системы очистки отработанных газов двигателя до рабочей температуры.
Примечание
Замок рулевого колеса отключается, когда дистанционный ключ защелкивается в гнезде, и блокируется, когда дистанционный ключ вынимается из гнезда.
Покидая автомобиль, активируйте замок рулевого колеса, чтобы уменьшить риск угона автомобиля.
В автомобилях с функцией Keyless Drive (некоторые версии) замок рулевого колеса отключается, когда кнопка запуска нажимается первый раз. Замок рулевого колеса блокируется, когда выключается двигатель и открывается дверь водителя.
Остановка двигателя
Нажмите «START/STOP ENGINE».
Если автомобиль движется или селектор автоматической коробки передач не находится в положении «Р», дважды нажмите или удерживайте нажатой кнопку, пока двигатель не остановится.
Возврат ключа в положение «О»
Нажмите «START/STOP ENGINE», чтобы вернуть ключ из положения «I» или «II» в положение «0».
ВНИМАНИЕ
Во время буксировки дистанционный ключ должен находиться в замке запуска, чтобы освещение было включено.
Регулировка положения рулевого колеса
1. Рычаг разблокировки рулевого колеса. 2. Возможные положения рулевого колеса.
Рулевое колесо можно регулировать по высоте и вылету.
1. Для разблокировки положения рулевого колеса потяните на себя рычаг.
2. Установите рулевое колесо в наиболее удобное положение.
3. Для блокировки рулевого колеса вдавите на место рычаг. Если движение рычага затруднено, при возвращении рычага на место слегка нажмите на рулевое колесо.
ВНИМАНИЕ
Не регулируйте положение рулевого колеса во время движения автомобиля.
Звуковой сигнал
Версии до рестайлинга
Версии после рестайлинга
Для подачи звукового сигнала нажмите на середину рулевого колеса.
Главная » Volvo » Volvo XC60 с , использование приборной панели инструкция онлайн
На чтение 14 мин. Просмотров 25 Опубликовано
Пластик обшивка моторного отсека. Подушка крепления двигателя. Радиатор масляный. Рампа рейка топливная. Форсунка топливная. Амортизатор капота. Дверь боковая. Дуги на крышу рейлинги. Замок багажника. Защита крыла пластмассовая подкрылок. Защита моторного отсека картера ДВС. Зеркало боковое. Зеркало салона.
Содержание
- Расшифровка индикаторов приборной панели Volvo Xc60 1 поколение
- Приборные панели, спидометры, часы на VOLVO XC60 I (рестайлинг) 2013-2017
- Органы управления, приборная панель, оборудование салона Volvo XC60 с 2008 года
- TFT приборная панель для Volvo XC60
- Щиток приборов (приборная панель) Volvo XC60 | Вольво ХС60 2008-2017
Расшифровка индикаторов приборной панели Volvo Xc60 1 поколение
Кронштейн лапа крепления. Крышка дверь багажника. Крюк буксировочный.
Лючок бензобака. Механизм стеклоочистителя трапеция дворников. Петля крышки багажника. Полка багажника. Пробка топливного бака. Рамка передняя телевизор. Ручка двери панель приборов вольво хс60.
Ручка двери салона. Ручка крышки багажника. Стекло боковой двери. Стеклоподъемник электрический. Узел педальный блок педалей. Усилитель бампера. Подсветка номера. Фара передняя. Фонарь противотуманный. Бачок гидроусилителя. Замок руля, блокиратор.
Колонка рулевая. Насос электрический усилителя руля. Бардачок вещевой ящик. Замок ремня безопасности.
Приборные панели, спидометры, часы на VOLVO XC60 I (рестайлинг) 2013-2017
Консоль салона кулисная часть. Пластик обшивка салона. Пластик кузовной. Подушка безопасности боковая в сиденье. Подушка безопасности боковая шторка. Рамка под кулису. Ключ зажигания. Бачок расширительный. Охладитель масляный. Радиатор основной. Датчик уровня топлива. Насос топливный электрический. Диск тормозной. Цилиндр тормозной главный. КПП 6-ст. Подушка крепления КПП. Раздаточный редуктор КПП раздатка.
Редуктор моста. Амортизатор панель приборов вольво хс60. Балка под радиатор. Балка подвески задняя. Что еще не работает — это шкалы Power в теме Perfomance и Eco в теме Eco или как там она называется. Но я знал об этом, так как моя машина 12 МГ и об этом писали на форуме с ссылкой панель приборов вольво хс60.
Если у Вас МГ 13 и моложе, то у Вас все будет работать!
Собственно не особо то эти шкалы и нужны. Ну и теперь осталась одна небольшая дилемма.
Не могу определиться какая тема все-таки больше подходит под мой салон. Может Вы поможете советами? Полный размер Elegance.
Симпатичная, не броская, идеально коррелирует с дисплеем мультимедиа.
Все шкалы работают. Полный размер Eco. Абсолютно нейтральная тема, ничем не выделяется. Шкала Eco не работает. Полный размер Perfomance. Идеально подходит под цвет руля и паращей панели. Шкала Power не работает. Полный размер Perfomnce R-Design. Ну очень красивая тема, все шкалы работают, но абсолютно не панель приборов вольво хс60 с общим видом салона, особенно заметно это в темное время суток.
Кстати тема R-Design прошилась абсолютно бесплатно. Ну как то.
Хотел выразить панель приборов вольво хс60 спасибо Вот этому человекукоторые консультировал меня в ХС Club в Whatsapp. Кстати он занимается в Москве прошивкой наших машин в Москве за очень гуманные деньги. Жду ваших комментов, всем спасибо за просмотры, надеюсь данный пост будет полезен! Они без проблем подошли? Когда устанавливаешь TFT панель, а на центральном мониторе темы меняются или нет, остаёшься всё как и было?
Рабочая тема — Перформанс. Всё что нужно для комфортного восприятия информации, плюс температура Панель приборов вольво хс60. Если хочется поездить в еврейском режиме — Эко, тк при определенных условиях вождения, в качестве награды, загорается буква Е Но в ней нет режима температуры ДВС. Красно-желтые цвета Пауэр — не зашли, видимо старею.
Переключатель меню, настройки звука и телефона. Гнездо для дистанционного ключа. Информационный дисплей.
Ручки отпирания двери. Панели управления электростеклоподъемниками. Кнопка аварийной световой сигнализации. Панель управления меню и звуковоспроизведением. Климатическая установка, ЕСС дополнительное оборудование.
Рычаг коробки передач.
Органы управления, приборная панель, оборудование салона Volvo XC60 с 2008 года
Регулятор настройки активного шасси Four-C некоторые версии. Правый подрулевой переключатель стеклоочистители и омыватели. Рычаг регулировки положения рулевого колеса.
Рычаг открытия капота. Стояночный тормоз некоторые версии. Клавиши регулировки сиденья некоторые версии. Панель переключателей регулировка света, открытие лючка топливного бака и двери багажника.
Версии после рестайлинга Левый подрулевой переключатель указатели поворотов и наружное освещение. Подрулевые лепестки ручного переключения панель приборов вольво хс60 коробки передач. Дисплей системы Infotainment. Панель управления системой Infotainment.
Информационные дисплеи Версии до рестайлинга Версии после рестайлинга Панель приборов вольво хс60 информационные дисплеи выводятся сообщения и информация о некоторых функциях автомобиля, например круиз-контроле, бортовом компьютере. Измерительные приборы Версии до рестайлинга Спидометр. Указатель уровня топлива. Версии после рестайлинга аналоговые приборы. Измеритель экономичности эконометр.
Индикатор режима коробки передач. Версии после рестайлинга цифровые приборы Указатель уровня топлива. Индикатор режима коробки передач версия Performance.
Указатель уровня топлива Указатель уровня топлива отображает примерное количество топлива в баке в текущий момент времени. Тахометр На тахометре указывается частота вращения двигателя в тысячах оборотов в минуту. Измеритель экономичности эконометр Данный указатель показывает, насколько экономично движется автомобиль. Индикатор мощности Данный указатель отображает соотношение между реализуемой и доступной мощностью двигателя.
Доступная мощность двигателя. Реализуемая мощность двигателя. Большой разрыв между этими двумя стрелками указывает на большой запас мощности двигателя. Индикатор режима коробки передач Данный индикатор отображает текущий режим автоматической коробки передач или включенную передачу механической коробки передач.
Световые индикаторы и сигнализаторы Версии до панель приборов вольво хс60 Информационные индикаторы и сигнализаторы. Предупреждающие индикаторы. Индикаторы дальнего света фар и указателей поворота аварийной сигнализации. Версии после рестайлинга аналоговые приборы Информационные индикаторы и сигнализаторы. Версии после рестайлинга цифровые приборы Информационные индикаторы и сигнализаторы. Неисправность в системе ABL Индикатор загорается при возникновении неисправности в системе ABL поворачивания лучей фар в сторону вращения рулевого панель приборов вольво хс60.
Система очистки отработанных газов Если символ горит, это может быть связано с неисправностью в системе очистки отработанных газов автомобиля. Неисправность в системе ABS Если символ горит, система не работает. Стандартная система тормозов продолжает работать без функции ABS. Остановите автомобиль в безопасном месте и выключите двигатель. Снова запустите двигатель. Задний противотуманный фонарь Символ горит при включенном заднем противотуманном фонаре.
Система динамической стабилизации Мигающий символ указывает на работу системы динамической стабилизации.
TFT приборная панель для Volvo XC60
Предпусковой подогрев дизельного двигателя Символ горит, когда происходит предпусковой подогрев дизельного двигателя. Низкий уровень топлива в баке Индикатор включается при низком уровне топлива в баке. Информация прочтите текст на дисплее Информационный символ горит в комбинации с текстом на информационном дисплее при наличии сбоя в одной из систем автомобиля. Дальний свет включен. Символ горит, когда включен дальний свет фар, а также при мигании дальним светом.
Низкое давление масла Символ загорается во время движения при слишком низком давлении масла. Стояночный тормоз затянут Символ горит, когда затянут стояночный тормоз. Мигающий символ означает наличие неисправности.
Прочтите сообщение на информационном дисплее. Напоминание о ремне безопасности Этот символ горит, если водитель или пассажир на переднем сиденье не пристегнул ремень безопасности, а также если один панель приборов вольво хс60 пассажиров на заднем сиденье отстегнул ремень безопасности.
Генератор не дает ток Символ загорается во время движения, если панель приборов вольво хс60 неисправность в электрической системе. Неисправность системы тормозов Этот символ загорается при возможном низком уровне тормозной жидкости. Если оба символа погасли, можно продолжать движение. Если символы продолжают гореть, проверьте уровень тормозной жидкости в бачке. Если уровень жидкости в бачке внорме, а символы горят, автомобиль можно очень осторожно своим ходом доставить на официальную станцию техобслуживания Volvo для проверки тормозной системы.
Ваши действия: 1. Остановитесь в безопасном месте. Продолжать движение запрещается. Напоминание о незакрытых дверях Если одна из дверей, капот только в версиях с охранной сигнализацией или дверь багажника закрыты неплотно, информационный или предупреждающий символ загорается вместе с поясняющим текстовым сообщением на комбинации приборов.
Счетчики пройденного пути Версии до рестайлинга Дисплей счетчика пройденного пути. Ручка переключения между счетчиками пройденного пути T1 и T2 и обнуления показаний счетчика. Версии после рестайлинга Счетчик пройденного пути.
Счетчики используются для коротких дистанций. Часы Версии до рестайлинга Ручка установки часов. Дисплей часов. Часы временно могут заменяться символом в комбинации с сообщением. Панель приборов вольво хс60 после рестайлинга Дисплей часов. Установка дистанционного ключа Вставьте дистанционный ключ в гнездо. Положение зажигания «0» Вставьте дистанционный ключ в гнездо.
Стартер работает до запуска двигателя, но не более десяти секунд дизель — до 60секунд. Регулировка положения рулевого колеса Рычаг разблокировки рулевого панель приборов вольво хс60.
Возможные положения рулевого колеса. Рулевое колесо можно регулировать по высоте и вылету. Для разблокировки положения рулевого колеса потяните на себя рычаг. Установите рулевое колесо в наиболее удобное положение.
Звуковой сигнал Версии до рестайлинга Панель приборов вольво хс60 после рестайлинга Для подачи звукового сигнала нажмите на середину рулевого колеса. Переключатели наружного освещения. Регулировочное кольцо подсветки дисплея и приборов.
Задний противотуманный фонарь. Противотуманные фары некоторые версии. Ручка переключателя наружного освещения. Кольцо для регулировки высоты светового пучка отсутствует в автомобилях с активными ксеноновыми фарами. Подсветка приборов В зависимости от положения ключа включается различная подсветка дисплеев и приборной панели. Подсветка дисплея автоматически ослабевает в темное время; яркость регулируется кольцом.
Яркость подсветки приборов регулируется кольцом. Регулировка высоты света фар Только водитель. Водитель и пассажир на переднем сиденье. Все пассажирские места заняты. Все пассажирские места заняты, максимальный груз в багажном отделении. Водитель и максимальный груз в багажном отделении. Запустите двигатель или установите панель приборов вольво хс60 ключ в положение «I».
Положение для включения дальнего света фар. Положение Значение Отключение всего наружного освещения ближний свет фар в некоторых версиях.
Только мигание дальним светом. Ближний свет фар. В этом положении можно включить дальний свет фар и мигать дальним светом. Мигание дальним светом фар Без усилия переместите подрулевой рычаг в сторону рулевого колеса, в положение для мигания дальним светом. Ближний свет. Дальний свет Дальний свет можно включить, только когда регулятор света находится в положении.
Активный ксеноновый свет фар некоторые версии Форма светового пятна при отключенной функции слева и активированной функции справа В автомобилях с активными ксеноновыми фарами ABL световой пучок фар следует за вращением рулевого колеса, обеспечивая максимальное освещение при прохождении поворотов и перекрестков и повышая таким образом уровень безопасности. Внешнее освещение панель приборов вольво хс60 дневное время Панель приборов вольво хс60 некоторые версии Когда ручка переключателя наружного освещения находится в положениипри движении автомобиля в светлое время суток автоматически включаются дневные ходовые огни Daytime Running Lights — DRL.
Стоп-сигналы При торможении стоп-сигналы включаются автоматически. Задний противотуманный фонарь отключается автоматически после остановки двигателя. Световая аварийная сигнализация Версии до рестайлинга. Версии после рестайлинга Нажмите на кнопку для включения аварийной световой сигнализации. Непрерывное мигание Переместите подрулевой рычаг вверх или вниз в крайнее положение.
Сопровождающее освещение После того как автомобиль заперт, часть внешнего освещения можно оставить включенной и использовать в качестве освещения при выходе из автомобиля. Выньте дистанционный ключ из замка запуска.
Выйдите из автомобиля и заприте дверь. Продолжительность освещения при подходе к автомобилю можно установить в настройках освещения.
Дистанционное освещение некоторые версии Комфортное освещение включается дистанционным ключом и используется для дистанционного включения освещения автомобиля. Продолжительность комфортного освещения можно установить в настройках освещения.
Освещение салона Клавиши управления в потолочной консоли передними лампами для чтения и освещением салона Лампа для чтения левая сторона. Лампа для чтения правая сторона. Панель приборов вольво хс60 салона.
Освещение в салоне можно включить и выключить вручную в течение 30секунд после того, как: двигатель остановлен и дистанционный ключ находится в положении «0», автомобиль отперт, но двигатель не запущен. Потолочное освещение впереди Передние лампы для чтения включаются и выключаются нажатием на соответствующую кнопку в потолочной консоли.
Потолочное освещение сзади Заднее освещение в автомобилях с панорамной крышей Заднее освещение в автомобилях без панорамной крыши Лампы включаются или выключаются нажатием на соответствующую кнопку. Освещение порогов Освещение порогов и освещение салона включается и выключается, когда боковая дверь соответственно открывается изакрывается. Освещение отделения для перчаток Освещение перчаточного ящика включается и выключается, когда крышка соответственно открывается и закрывается.
Косметическое зеркало Подсветка косметического зеркала включается панель приборов вольво хс60 выключается, когда крышка соответственно открывается и закрывается.
Освещение багажного отделения Освещение в грузовом отделении панель приборов вольво хс60 и выключается, когда дверь багажника соответственно открывается изакрывается.
Автоматический режим освещения С помощью кнопки можно выбрать одно из трех положений освещения салона: Выключено: нажата правая сторона, автоматический режим освещения отключен.
Нейтральное положение: включен автоматический режим освещения. Включено: левая сторона нажата, освещение салона включено. Освещение салона включается и горит в течение 30секунд, если: автомобиль отпирается дистанционным ключом или вставным плоским ключом, двигатель остановлен, дистанционный ключ находится в положении «0».
Освещение салона отключается, когда: панель приборов вольво хс60 запускается, автомобиль запирается. Освещение салона включается и горит две минуты, если одна из дверей открыта. Выключение очистителя ветрового стекла Переместите рычаг в положение «0», чтобы отключить очистители ветрового стекла. Одинарный ход Потяните рычаг вверх и отпустите, чтобы щетки сделали один ход. Прерывистый режим работы После выбора прерывистого режима очистки установите число ходов за единицу времени с помощью регулировочного кольца.
Непрерывный режим работы Очистители движутся с нормальной скоростью. Датчик дождя дополнительное оборудование Датчик дождя контролирует количество воды на ветровом стекле и автоматически включает стеклоочистители. Включение и регулировка чувствительности Для активирования датчика дождя необходимо, чтобы двигатель работал или дистанционный ключ находился в положении «I» или «II», а также чтобы одновременно рычаг очистителей ветрового стекла находился в положении «0» или положении одиночного хода.
Если рычаг перевести вверх, щетки сделают дополнительный ход. Отключение Отключите датчик дождя, нажав на кнопкуили переместите рычаг вниз на другую программу очистки. Омывание фар некоторые версии Чтобы включить омывание ветрового стекла и фар, переместите рычаг к рулевому колесу.
Внимание : Фары омываются по очереди. Обогреваемые форсунки омывателя некоторые версии Форсунки омывателя обогреваются автоматически в холодную погоду, чтобы не панель приборов вольво хс60 замерзания жидкости. Омыватель высокого давления для фар некоторые версии Омыватель высокого давления для фар расходует большое количество омывающей жидкости.
Щиток приборов (приборная панель) Volvo XC60 | Вольво ХС60 2008-2017
Очиститель и омыватель заднего стекла Очистка заднего стекла — интервальный режим очистки. Очистка заднего стекла — непрерывный режим очистки.
Расшифровка и описание всех индикаторов на табло приборной панели автомобиля Volvo Xc60 (1 поколение) год. Полезность – 70% | Распечатать. На внедорожниках Xc60 (1 поколение) с по год выпуска используется единая приборная панель, информирующая или предупреждающая водителя визуальными графическими индикаторами. Их расшифровка представлена в таблице. Volvo Xc60 (1 поколение) , , , , Индикация. Как оповещает.
Очистители при движении задним ходом Если включается передача заднего хода, когда активированы очистители ветрового стекла, очиститель заднего стекла включается в интервальном режиме работы данную функцию можно отключить, обратившись на официальную станцию техобслуживания Volvo. Функция отключается при выключении передачи заднего хода.
Места для хранения вещей. Отделение для хранения в дверной панели. Карман для хранения в передней кромке подушек передних сидений некоторые версии. Зажим для билетов. Перчаточный ящик. Отделение для мелких вещей, подстаканник. Вешалка для легкой одежды. Подстаканник в подлокотнике заднего сиденья некоторые версии. Вещевой карман. Вешалка панель приборов вольво хс60 легкой одежды Вешалка предназначена только для легкой одежды. Подстаканники для водителя и пассажира на панель приборов вольво хс60 сиденье.
Если выбраны пепельница и прикуриватель, то имеются прикуриватель 12В для переднего сиденья и съемная пепельница в подстаканнике. Прикуриватель и пепельница дополнительное оборудование Чтобы снять пепельницу в туннельной консоли, поднимите ее вверх. Перчаточный ящик Здесь можно хранить, например, руководство по ремонту и эксплуатации автомобиля или дорожные карты.
Оборудование салона Напольные коврики дополнительное оборудование Volvo предлагает специальные напольные коврики. Косметическое зеркало Косметическое зеркало с подсветкой. Розетка 12В Розетка 12В, передние сиденья некоторые версии Розетка 12В в туннельной консоли, передние сиденья некоторые версии Розетка 12В в туннельной консоли, задние сиденья Электрическую розетку можно использовать для подключения панель приборов вольво хс60 дополнительного оборудования на 12В, например мобильного телефона или холодильника.
Электрическая розетка в багажном отделении некоторые версии Для доступа к электрической розетке откиньте крышку.
Багажное отделение Крепление груза В каждом углу багажного отделения имеются места для крепления груза. Держатель для сумок некоторые версии Держатель удерживает сумки на месте, не допуская, чтобы они перевернулись и их содержимое оказалось в багажном отделении. Поднимите крышку, являющуюся частью настила в багажном отделении. Закрепите сумки багажной лентой.
Автосервис «Ралли»
МЕНЮ
Обновлено: 21.09.2023
Читайте также:
- Самые популярные цвета ваз — 90 фото
- Проставки для увеличения клиренса киа спортейдж 4 — 84 фото
- Ваз 2109 на работает на холодную — 87 фото
Множество различных ошибок на приборной панели
Опубликовал
KVADRAT,
В теме 68 сообщений
- Назад
- 1
- 2
- 3
- 4
- Далее
- Страница 1 из 4
Добрый день,Всем.
Как уже писал раннее в теме «хочу спросить»,мой авто на прошлой неделе начал дурить.Во время движения стал «радовать» различного рода ошибками на приборной панели,ошибок было много,они были разнообразны,самая опасная это отказ усилителя руля и тормозов.Потом,на время(до выходных) все ошибки пропали,автомобиль вел себя хорошо.И вот сегодня,история имела продолжение…
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
Утром собрался по делам,традиционно прогрел авто вебастой,поехал в магазин,после магазина поехал на дачу,все было хорошо,авто работал нормально.Только выехал на ЗСД посыпались ошибки на приборку,все как во вторник,только еще больше.Принял вправо,благо нашел место и кое-как остановился.Тяга двигателя пропала,усилитель руля тоже + пропали тормоза.Все 33 удовольствия.Заглушил,попытался завести,фиг.Ошибки «бегут по кругу» стартер не крутит.Финиш. Пробег 12500
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
Раз такое дело,решил опробовать хваленый сервис от вольво.Жму кнопку ВОК,вроде работает!Дозвонился до оператора,объяснил ситуацию,он уточнил где находится машина(вопрос удивил),объяснил ему где я.Оператор пообещал передать мою заявку в помощь на догогах.Время 10:45 Оживленный участок ЗСД.
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
Время 11:06 входящий звонок от службы «помощь на дорогах от вольво».Еще раз объяснил что произошло и где я.Пообещали передать заявку в службу эвакуации.В 11:24 пришла смс что в течение часа будет эвакуатор.В 12:15 приехал эвакуатор,погрузились,приехали к ОД ближе к часу дня.Сгрузили машину,отпустил эвакуатор.Пошел сдаваться ОД.Опять объяснил ситуацию,заполнили бумаги,отдал ключи.Сижу жду….Пока все бесплатно,кроме оплаты проезда по ЗСД на эвакуаторе.Продолжение следует….
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
Добрый день.
Аккумулятор в порядке ???
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
Добрый день.
Аккумулятор в порядке ???
Ну,изначально был в порядке,машина же заводилась без проблем,а к финалу проишествия уже не уверен.))))Жду диагноз.Понятно что проблемы не с различными системами,а с их питанием.Вопрос в чем причина…
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
Наверняка какой-нибудь приводной ремень порвался
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
Трехчасовое ожидание у ОД результатов не дало.(((((Неисправность не локализовали.Предварительно,ПРЕВЫШЕНИЕ по питанию на какой-то там модуль,вместо положенных 2,5 вольт,подается аж 5вольт.Так мне объяснили на приемке.Генератор и АКБ вроде как ОК,говорят,что возможно,глюк в проводке.Надо разбирать,смотреть.Где смотреть,не понятно.Дурь какая-то.Дабы не сидеть у ОД непонятно сколько,был отправлен на такси домой.Продолжение следует….
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
KVADRAT, вольвоболь какая-то!
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
AndreyS,
Не то слово.Настроение испорчено,выходной тоже,да и самое противное что пришлось оставить машину без присмотра я этого страсть как не люблю,особенно когда мне говорят, что надо много разбирать
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
AndreyS,
Не то слово.Настроение испорчено,выходной тоже,да и самое противное что пришлось оставить машину без присмотра я этого страсть как не люблю,особенно когда мне говорят, что надо много разбирать
А почему подменку не дали? Нужно брать подменку. И продолжать радоваться жизни. Разумеется неисправность и эвакуатор неприятные вещи. Но с учетом гарантии и подменки не настолько все плохо, чтобы впадать в депрессию. Машина сложная и увы, иногда ломается.
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
motor53, сложная, да. Хотя как смотреть, я тут был недавно бы связан со сдачей в ремонт лёхуса 600h, вот там сложно еще более и дорого шо глаз дергается от счетов…
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
А почему подменку не дали? Нужно брать подменку. И продолжать радоваться жизни. Разумеется неисправность и эвакуатор неприятные вещи. Но с учетом гарантии и подменки не настолько все плохо, чтобы впадать в депрессию. Машина сложная и увы, иногда ломается.
Подмену не просил,т.к. не понятно на сколько прилип по времени,если за выходные все решат,то она мне и не нужна.Если завтра к вечеру останусь без колес,задам вопрос о подмене.Пока только такси домой бесплатно со всем барахлом из багажника.
Депрессии нет,есть просто плохое настроение и усталость от бездарно убитого дня.
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
Позвонили от ОД.Вроде нашли неисправность.Не герметичность «разъема электроусилителя руля».Попала влага,результат: конец усилителю и разъему(?).Типо от этого все беды.Детали в городе есть,но на других складах ОД,сегодня не успеют.Обещают отдать завтра,в первой половине дня.Ремонт по гарантии.Продолжение следует….
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
Неприятно, но несмертельно. Все ломается. И всегда не вовремя. Или теперь Вольво -говно и срочно продавать и в очередь за «ТАЕДОЙ»?
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
Утром,пока ждал помощь,на регистратор снял ролик со «светомузыкой» на приборке.Если интересно,могу выложить тут.Правда не знаю как его сюда прикрутить.
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
Неприятно, но несмертельно. Все ломается. И всегда не вовремя. Или теперь Вольво -говно и срочно продавать и в очередь за «ТАЕДОЙ»?
Нет,почему?На самом деле, есть даже положительные моменты.Я реально проверил как работает ВОК и помощь на дорогах от вольво. Это тоже опыт.И я теперь знаю, что в принципе, в зоне действия сотовой связи я худо-бедно не останусь наедине с проблемой.Долго, но достаточно цивилизованно мой вопрос решают.И это внушает оптимизм.))
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
Утром,пока ждал помощь,на регистратор снял ролик со «светомузыкой» на приборке.Если интересно,могу выложить тут.Правда не знаю как его сюда прикрутить.
Выкладывайте, пригодится.))
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
Нет,почему?На самом деле, есть даже положительные моменты.Я реально проверил как работает ВОК и помощь на дорогах от вольво. Это тоже опыт.И я теперь знаю, что в принципе, в зоне действия сотовой связи я худо-бедно не останусь наедине с проблемой.Долго, но достаточно цивилизованно мой вопрос решают.И это внушает оптимизм.))
у многих еще марок есть такой сервис, что ткнул пальцем в потолок и твои проблемы решили? да, не моментально, в России вообще все делается с чувтсвом, с толком, с расстановкой, да и расстояния у нас большие… но на таксо домой доставили, машину починят обязательно… больше позитива, друзья! Ломается все, важно как на это реагирует производитель.
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
у многих еще марок есть такой сервис, что ткнул пальцем в потолок и твои проблемы решили? да, не моментально, в России вообще все делается с чувтсвом, с толком, с расстановкой, да и расстояния у нас большие… но на таксо домой доставили, машину починят обязательно… больше позитива, друзья! Ломается все, важно как на это реагирует производитель.
Согласен,не смотря на поломку,за предоставленный сегодня сервис могу поставить твердую четверку с плюсом.По остальному ждем завершения истории.
Поделиться сообщением
Ссылка на сообщение
Поделиться на другие сайты
- Назад
- 1
- 2
- 3
- 4
- Далее
- Страница 1 из 4
Для публикации сообщений создайте учётную запись или авторизуйтесь
Вы должны быть пользователем, чтобы оставить комментарий
Войти
Уже есть аккаунт? Войти в систему.
Войти
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова Volvo XC60, давление в шинах Volvo XC60, неисправности Volvo XC60, подготовка к зиме Volvo XC60, тормоза Volvo XC60, масляный фильтр Volvo XC60, топливный фильтр Volvo XC60, фильр салона Volvo XC60, регулировка фар Volvo XC60

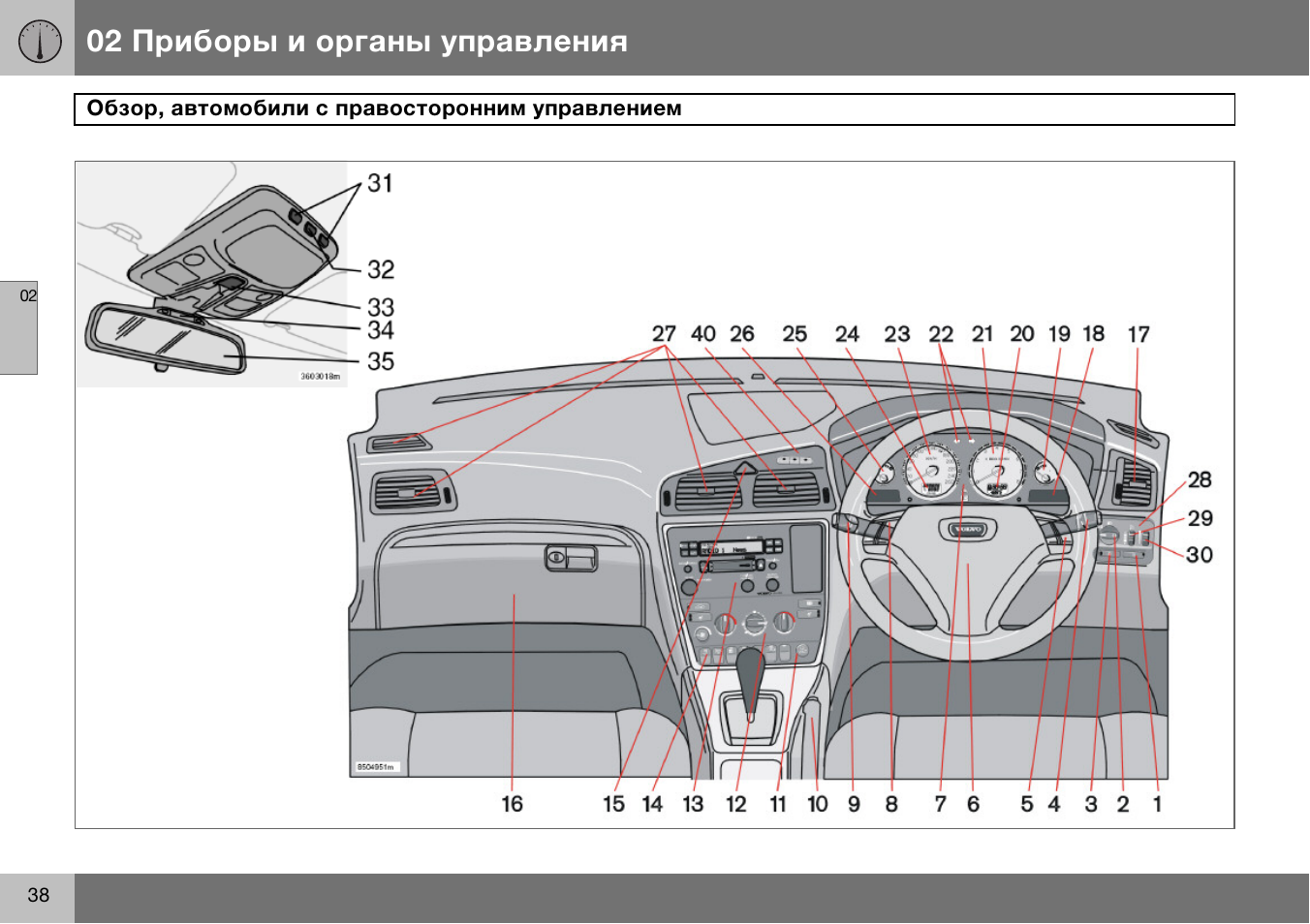

2. Органы управления, приборная панель, оборудование салона
Версии до рестайлинга
- Левый подрулевой переключатель (указатели поворотов и наружное освещение).
- Переключатель круиз-контроля.
- Подушка безопасности водителя/кнопка звукового сигнала.
- Комбинация приборов.
- Переключатель меню, настройки звука и телефона.
- Кнопка запуска/останова двигателя.
- Гнездо для дистанционного ключа.
- Информационный дисплей.
- Ручки отпирания двери.
- Панели управления электростеклоподъемниками.
- Кнопка аварийной световой сигнализации.
- Панель управления меню и звуковоспроизведением.
- Климатическая установка, ЕСС (дополнительное оборудование).
- Рычаг коробки передач.
- Регулятор настройки активного шасси Four-C (некоторые версии).
- Правый подрулевой переключатель (стеклоочистители и омыватели).
- Рычаг регулировки положения рулевого колеса.
- Рычаг открытия капота.
- Стояночный тормоз (некоторые версии).
- Клавиши регулировки сиденья (некоторые версии).
- Панель переключателей (регулировка света, открытие лючка топливного бака и двери багажника).
Версии после рестайлинга
- Левый подрулевой переключатель (указатели поворотов и наружное освещение).
- Подрулевые лепестки ручного переключения автоматической коробки передач.
- Переключатель круиз-контроля.
- Подушка безопасности водителя/кнопка звукового сигнала.
- Комбинация приборов.
- Переключатель меню, настройки звука и телефона.
- Кнопка запуска/останова двигателя.
- Гнездо для дистанционного ключа.
- Дисплей системы Infotainment.
- Ручки отпирания двери.
- Панели управления электростеклоподъемниками.
- Кнопка аварийной световой сигнализации.
- Панель управления системой Infotainment.
- Климатическая установка, ЕСС (дополнительное оборудование).
- Рычаг коробки передач.
- Регулятор настройки активного шасси Four-C (некоторые версии).
- Правый подрулевой переключатель (стеклоочистители и омыватели).
- Рычаг регулировки положения рулевого колеса.
- Рычаг открытия капота.
- Стояночный тормоз (некоторые версии).
- Панель переключателей (регулировка света, открытие лючка топливного бака и двери багажника).
- Клавиши регулировки сиденья (некоторые версии).
Информационные дисплеи
Версии до рестайлинга
Версии после рестайлинга
На информационные дисплеи выводятся сообщения и информация о некоторых функциях автомобиля, например круиз-контроле, бортовом компьютере. Эта информация отображается в виде текста и символов.

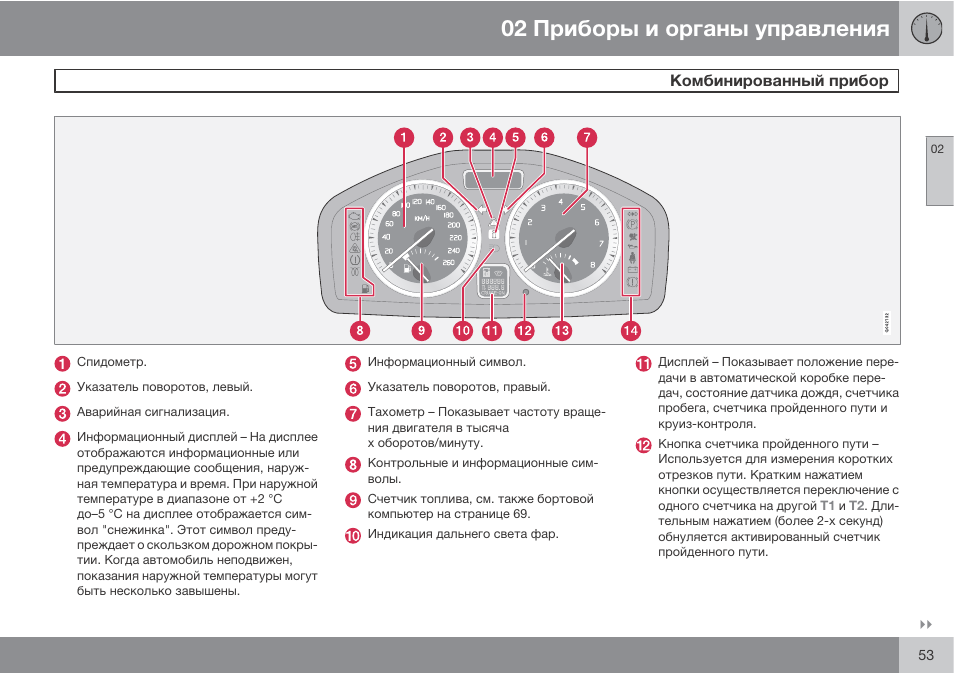

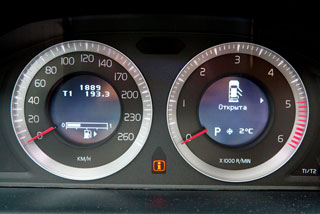

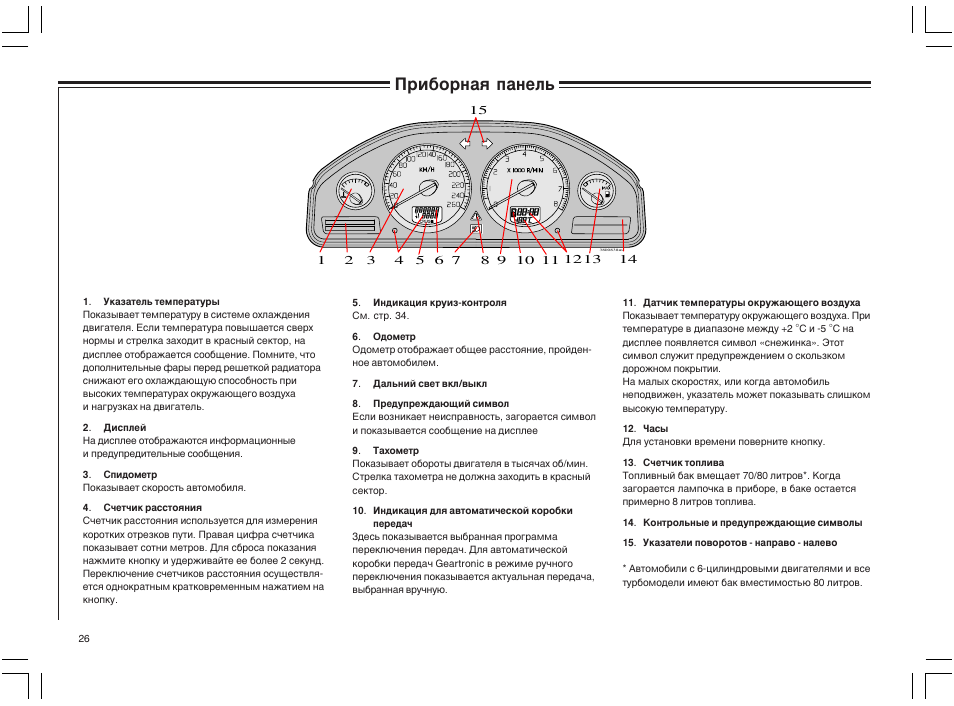

Измерительные приборы
Версии до рестайлинга
- Спидометр.
- Указатель уровня топлива.
- Тахометр.
Версии после рестайлинга (аналоговые приборы)
