Kugoo m4 pro. Нагрузка — 100 кг. Температура воздуха около +10гр. Двигался в затяжную гору втечении 10 мин. Пропала тяга, на экране высветилась ошибка Е006. Мотор-колесо было чуть теплое. Остальные приборы работают нормально.

Прозвонка всех проводников обрыва не выявила.

Обмотки и датчики холла целы. Грешу на контроллер — визуально всё цело

Надеялся сам исправить, но похоже придется сдать в ремонт. В электронике я не силён.

Кстати, у меня шунта, как у Erav, не было.

Комментарии:

В этой статье я хочу преподнести вам данные обо всех известных курках-компьютерах для электросамокатов, которые имеют в своём распоряжении внешность и конструкцию как у модели TF-100.

Насколько я знаю, часто все компьютеры данного типа созданы на практически одной и той же плате с минимальными различиями. Они обладают в основном идентичными корпусами и в 99% случаев USB-разъёмом для подзарядки девайсов. Вдобавок, почти все эти изделия оснащены очень схожими прошивками и настройками. Практически всегда у устройств идентичный разъём для подсоединения к контроллеру.

Случается, что разнится распиновка, однако зачастую, определив предназначение каждого контакта и адекватно установив их в соединительной колодке, возможно состыковать любой компьютерный курок с любым контроллером имеющим разъём для таких устройств.(хотя по факту это нет так. Разные цифровые сигналы от курка газа. Поэтому такие устройства лучше брать в комплекте с контроллером, или стараться подобрать необходимую модель. прим. ред.)

Далее представлю вам перечень известных курков-дисплеев с информацией о том, где они используются, приблизительным перечнем их настроек, используемыми разъёмами и некоторыми другими данными.

JX-168

Плата:

Разъём:

Ставят на Куго M2 и самую первую вариацию Куго MaxSpeed. Вероятно, можно встретить где-то ещё. В распоряжении устройства настройки и меню как у TF-100, однако другая версия прошивки. Имеется два варианта исполнения: с серебристым ободком и с красным. Первый более ранний, второй более поздний.

Цветной экран, USB-порт для подзарядки мобильных устройств.

Ошибки, недоработки прошивки U2-09:

• после преодоления 255 километров, пробег на главном одометре обнуляется, а сколько аппарат прошёл за всё время, можно проверить в настройках, в пункте d0;
• режим амперметра (пункт А-000) не функционирует;
• из недостатков — весьма скромный комплект настроек.

Прошивки:

• не прошивается, а редакцию прошивки можно наблюдать при включении;
• разновидность с ободком красного цвета — версия прошивки U2-09;
• разновидность с ободком синего цвета — AO-185, более ранняя редакция прошивки и экрана.

Распиновка разъёма:

• чёрный — «минус»;
• красный — «плюс»;
• синий — VCC;
• жёлтый — TX;
• зелёный — RX.

Купить дисплей JX-168(Ссылка на AliexPress)

Плата:

Наверное один из самых популярных курков с цветным дисплеем. Ставят на такие электросамокаты Kugoo:

• M3;
• M4;
• MaxSpeed.

В отличие от JX-168, оснащён 6-пиновым круглым разъёмом, поэтому нет физической возможности подсоединить его к разъёму для JX-168. Имеют место вариации с подключением посредством разрываемого круглого разъёма на руле. Также есть разновидность с длинным кабелем оснащённым плоским шестипиновым штекером прямоугольной формы для стыковки с контроллером. Настройки и меню как у JX-168, разнится редакция прошивки. Присутствует USB-порт.

Настройки:

P03 — напряжение электронакопителя (36 V, 48 V);

P06 — диаметр колеса (стандартно 8);

P07 — число магнитов на силовом агрегате (стандартно 18);

P09 — начало движения с помощью отталкивания ногой или без него (0 выкл/1 вкл). Данная фича предназначена для того, чтобы в ситуации, если случайно будет задет курок, самокат на электротяге не «гульнул» к примеру по квартире. Также, это поможет защитить аппарат от посягательств детей;

P15 — число оборотов электродвигателя в процентном соотношении (показатель 100 — максимальные обороты). Для детей лучше убавлять;

P16 — круиз-контроль, функционирование которого зависит от присутствия датчика Холла в электромоторе (0 выкл/1 вкл). Активируется при зажатии курка газа на 6 сек;

P99 — сброс настроек на дефолтные. Для осуществления этой операции, нужно зажать клавишу «MODE» на 6 сек;

d0 — сброс пройденной дистанции. Зажимаем «MODE» на 6 сек.

Ошибки, недостатки:

• когда электросамокат пройдёт 255 километров, на главном одометре пробег сбросится. Общий километраж можно найти в настройках — пункт d0;
• режим амперметра (пункт А-000) не функционирует;
• очень мало настроек.

Распиновка разъёма:

• чёрный — «минус»;
• красный — «плюс»;
• синий — DS (для чего предназначен — не ясно);
• жёлтый — TX;
• зелёный — RX.

Купить дисплей TF-100(Ссылка на Яндекс.Маркет или AliexPress).

LH-100

Плата:

Разъём:

Эта аппаратура довольно часто встречается на Aliexpress. Предлагает двадцать настроек, в предыдущих моделях число пунктов в настройках значительно усечено. Внедрён USB-порт, можно встретить как цветной дисплей, так и чёрно-белый.

Предлагаются варианты подсоединения с разрывным круглым шестипиновым штекером на руле и длинный кабель с шестипиновым разъёмом прямоугольной формы для подсоединения к контроллеру.

Распиновка разъёма:

• красный — «плюс»;
• чёрный — «минус»;
• жёлтый — VCC;
• зелёный — RX.

Разъём осветительного прибора:

• белый — «плюс» (питание поступает после зажатия клавиши «MODE» более чем на 2 сек на пк);
• чёрный — «минус». Идёт от чёрного — питание на пк, «-» там постоянно, даже при выключенном контроллере.

Купить дисплей LH-100(Ссылка на AliexPress)

QS-S4

Плата:

Внешне — копия TF-100/LH-100. Также есть два варианта подключения: круглый шестипиновый разрываемый разъём на руле или длинный кабель в распоряжении которого прямоугольный разъём. Экран цветной, присутствует USB-порт. Настройки как у LH-100, однако у некоторых нет описания.

Настройки:

Р01 — яркость 1/2/3;

Р02 — скорость в километрах в час, милях в час (0 км/ч, 1 mph);

Р03 — напряжение (48 V);

Р04 — выключение электросамоката (от 1 до 60 мин, 0 — не отключаться);

Р05 — неизвестно;

Р06 — диаметр ведущего колеса (стандартно 8);

Р07 — число магнитов (стандартно 30). При повышении можно будет регулировать скорость движения в соответствии с GPS;

Р08 — предельная мощность в %;

Р09 — старт электросамоката (0 с места, 1 на ходу);

Р10 — неизвестно;

Р11 — рекуперационный тормоз. Максимальное значение — 5. Если хотите сэкономить на тормозных колодках, выставляйте пятёрку;

Р12 — плавность начала движения (1-5). Юзеры говорят, что пятёрочка — это самый мощный старт;

Р13 — неизвестно;

Р14 — неизвестно;

Р15 — минимальное напряжение для отключения. Насчёт данного показателя мысли у всех разные. Чем оно больше — тем легче аккумулятору, а пользователю дольше волокти электросамокат своим ходом;

Р16 — полный сброс одометра;

Р17 — круиз-контроль после скорости 10 километров в час (0 выключено, 1 включено);

Р18 — неизвестно;

Р19 — неизвестно;

Р20 — внутренний протокол связи контроллера и бк.

Распиновка разъёма:

• красный — «плюс»;
• чёрный — «минус»;
• жёлтый — VCC;
• синий — TX;
• зелёный — RX.

Разъём осветительного прибора:

• белый — «плюс» (питание начинает поступать после зажатия клавиши «MODE» на более чем 2 сек на пк);
• чёрный — «минус» (идёт от чёрного — питание на пк, «-» там постоянно, даже при выключенном контроллере).

Может отличаться цвет проводков на фишку осветительного прибора.

Купить дисплей QS-S4(Ссылка на AliexPress)

FH-181

На Aliexpress, данное устройство продаётся в основном вместе с «копеечными» контроллерами. С моделью JX-168 разнится обозначением клавиши «MODE»: вместо полного слова присутствует только одна литера «M». А так, по внешнему виду полный аналог.

Экран цветной, имеется USB-порт. По настройкам девайс такой же как и TF-100 — практически аналогичное число пунктов настройки. В глаза бросается ободок дисплея синего цвета и название модели выделенное красным.

Купить дисплей с курком газа FH-181(Ссылка на AliexPress)

CZK-100

Копия TF-100. Разнится в основном только наименованием. Ставится на Кугу M5 последнего исполнения. Экран цветной, USB-разъём. К контроллеру подсоединяется посредством круглого разрываемого разъёма на руле или длинным кабелем оснащённым разъёмом прямоугольной формы. Настройки как у TF-100, набор пунктов может быть усечён.

V899

Копия TF-100. Число настроек и их пункты на данный момент неизвестны, но мало вероятно, что эти показатели значительно отличаются от аналогов. Имеется USB-порт, цветной экран. Стандартное подсоединение пятипиновым либо шестипиновым разъёмами, возможно с разъединяемым кабелем (требуется уточнение).

GT-100

Эта модель скорее всего является вариантом LH-100, только для электровелосипедов. GT тоже имеет в своём распоряжении разъём для осветительного прибора и стандартный шестипиновый разъём, да и всё остальное идентично. Цветной дисплей, USB-порт. По количеству настроек данных нет.

Распиновка разъёма:

• красный — «плюс»;
• чёрный — «минус»;
• синий — VCC;
• зелёный — RX;
• жёлтый — TX.

Двухпиновый разъём для осветительного прибора:

• белый — «минус»;
• коричневый — «плюс».

Купить дисплей с курком GP-100(Ссылка на AliexPress)

Курки-компьютеры «no name»

А этим игрушкам разработчики не удосужились даже какое-либо название присвоить. Спереди вид довольно стандартный, однако в остальном дизайн значительно отличается. Иной стиль прорисовки меню, иная дислокация USB-порта, а также не традиционное подсоединение. Достоверные данные по настройкам пока отсутствуют, однако вряд ли они имеют отличие от аналогов. Также можно найти различные ZB-01 и прочие варианты, пожалуй их стоит отнести к NoName

Распиновка экрана контроллеров

Контроллер М2 18А:

• чёрный — «минус»;
• красный — «плюс»;
• синий — VCC;
• зелёный — RX.

Коды ошибок TF-100, LH-100, JX-168, QS-S4 и др.

Чтобы увидеть код ошибки, нужно в основном меню найти пункт E-00, воздействуя на клавишу «MODE».

0 — нормальное функционирование;

1 — неполадка завязанная на сохранение (точное назначение непонятно);

2 — неполадка относящаяся к датчикам тормозов;

3 — неполадка относящаяся к Pedal Assist System (на экране может высвечиваться символ велосипедиста);

4 — неполадка относящаяся к режиму круиз-контроля 6 километров в час;

5 — проблемы с круиз-контролем;

6 — сигнал о разряде аккумулятора;

7 — неполадка относящаяся к работе МК;

8 — сбой ручки акселератора;

9 — проблемы с контроллером;

10 — нарушилась связь между компьютером и контроллером;

11 — не определяются ошибки (сбой дисплея);

12 — не адекватная работа пары контроллер/Battery Management System;

13 — неполадки светового оснащения.

Добрый день, уважаемые посетители сайта, читатели, ремонтники и интересующиеся околоремонтной тематикой. Речь сегодня пойдет про электросамокаты, а именно модель Koogo MaxSpeed с бортовым компьютером TF-100 и контроллером YKY J06F0C0C1-A .

Но как только нажимаешь кнопку включения освещения — должны включится головной свет, габариты и незатейливая боковая мигающая подсветка, и затем жмешь на гашетку газа – напряжение на вольтметре электросамоката падает ниже заветных 39 вольт защиты контроллера и электросамокат вылетает в ошибку E00006, и «умирает».
Основной дефект — ошибка E00006, сулящая преграды к полному использованию функционала сего аппарата, а именно приятного провождения времени, в неминуемом беге окружающего мира, свиста встречного потока набегающего воздуха, испуганных лиц прохожих и простаивающих людей.
Так, о чем я… Об ошибках молодости… не торопимся, еще к ним вернемся)
Механически: тормоза — тормозят, курок газа- регулирует мощность …и еще какую… на все свои 53 вольта (судя по «показометру» на момент диагностики встроенного вольтметра электросамоката), запасенных в литий – ионной сборке…
Зараза (батарея) — тяжелая и… опасная, помните об этом, если не хотите устроить фейерверк, со всеми вытекающими… Перед всеми манипуляциями с проводкой и электроникой электросамоката — контроллером и бортовым компьютером – отключайте разъем батареи.
Как себя проявляет дефект. Поворачиваем ключ питания (эта модель им оборудована), сразу включается бортовой компьютер (дополнительный дефект – о нем в конце), нажимаем гашетку газа – мотор-колесо вращается со скоростью, в зависимости от выбранной, при помощи кнопки MODE (скоростей там 3). Вроде все как бы нормально)
Но как только нажимаешь кнопку включения освещения — должны включится головной свет, габариты и незатейливая боковая мигающая подсветка, и затем жмешь на гашетку газа – напряжение на вольтметре электросамоката падает ниже заветных 39 вольт защиты контроллера и электросамокат вылетает в ошибку E00006, и «умирает».

«Оживить» электросамокат помогает только отключение-включение разъёма батареи, и тогда электросамокат соглашается крутить своим мотор-колесом. После включения освещения – все повторяется, жмем гашетку газа при включенном свете – вылетает ошибка Е00006.
Была проверена проводка электросамоката на предмет плохого контакта – коса от бортового компьютера до контроллера на предмет плохого контакта, потребление осветительных приборов в норме – фара около 130мА, габариты 100мА, подсветка 30 мА. Оказалось, дело было в бортовом компьютере TF-100.

Это плата бортового компьютера, сторона — обратная дисплею. А интересуют нас полевой транзистор NCE01P18K (p-канал, 100Вольт, 18 Ампер), примостившийся на плате снизу – слева, и чуть выше мощный SMD резистор маркировкой 030 — как оказалось позже, с номиналом 30 Ом. (насчет номинала не уверен, разные сайты по маркировке – давали разные номиналы 0,3 Ома… 3 Ома…)
При прозвонке транзистора – сток- исток – звонился накоротко – сгорел голубчик. Мощный резистор, который должен был и обязан иметь номинал 30 Ом (про номинал писал выше — не уверен) — при замерах показал 65 Ом – уплыл.
В наличии такого транзистора естественно не оказалось, пришлось импровизировать.
В ход пошел транзистор IRF9530NPBF (p-канал, 100 В, 14 Ампер) в корпусе TO-220. Путем нехитрых манипуляций – был переделан в корпус D-Pak(TO-252) и водружен на место погибшего товарища, распиновка у обоих транзисторов один в один.

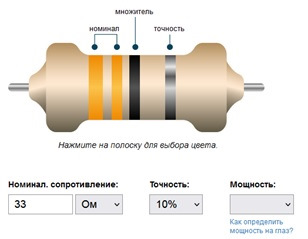

Также не оказалось резистора SMD такого форм-фактора номинала 30 ом, был взят выводной резистор на 33 Ома мощностью 1-2 ватта.

После проделанных операций, включение освещения перестало вызывать ошибку Е0006, как бы не жать на гашетку газа на любой из 3-х скоростей электросамоката. Также попутно был исправлен еще один дефект – включение бортового компьютера сразу от ключа питания электросамоката. Теперь включение электросамоката – происходит в два этапа:
1. Поворот ключа питания – подключает батарею, о чем сигнализирует вольтметр электросамоката.
2. Затем 2-3 секундным нажатием на кнопку Power включается бортовой компьютер и все его функции, в том числе информационная составляющая (скорость, пробег и т.д.) и возможность включения освещения, сигнала, гашетка газа.
За сим – все! Всем здоровья, удачных ремонтов, благодарных клиентов!
