Старлайн а91 ошибка температуры двигателя

Тема конечно с бородой, описывалась неоднократно. Калина, активирована штатная сигнализация и дополнительно поставлена Starline B9. Starline не показывает температуру двигателя, на брелоке предательская надпись LoC, т.е. с точки зрения аппаратуры температура за рамками допустимого диапазона, чтобы ее можно было отразить. Автозапуск по температуре не работает. Исправляем.

В первую очередь нужно проверить/заменить/отремонтировать датчик температуры. При ярком освещении переноски, провода подходящие к датчику показались подозрительными. Датчик отрезан, под термоусадкой видны контуры детали, похоже на резистор.

Под термоусадкой один провод оказался оборван. Подпаянный резистор – номиналом 1,5кОм. … блин датчик дешевая подделка. Терморезистор вклеен эпоксидной смолой в металлический наконечник, дополнительный резистор 1,5кОм подпаян снаружи. Наличие конденсатора 0,1мКф не понятно, но скорее всего его нет. В хороших датчиках плата с деталями SMD для поверхностного монтажа вклеена в наконечник.

Для справки цветовая маркировка номиналов резисторов.

Выносной резистор именно на 1,5кОм. Надо признать, что смысл в выносе резистора 1,5кОм за габариты самого термодатчика все же есть. У обычных резисторов коэфициент сопротивление/температура не является нулевым. Замер сопротивления вклеенного в наконечник терморезистора показал, что он жив. Решено отремонтировать этот датчик и использовать его, до покупки нового.Конденсатор 0,1мкФ решил дополнительно не добавлять. Аккуратно припаян провод к выступающему огрызку контакта терморезистора. На металлический наконечник одета термоусадка. В пространство между проводами и термоусадкой, чтобы провода снова не отвалились, пару капель эпоксидной смолы добавил. Схематично показано на рис. ниже.

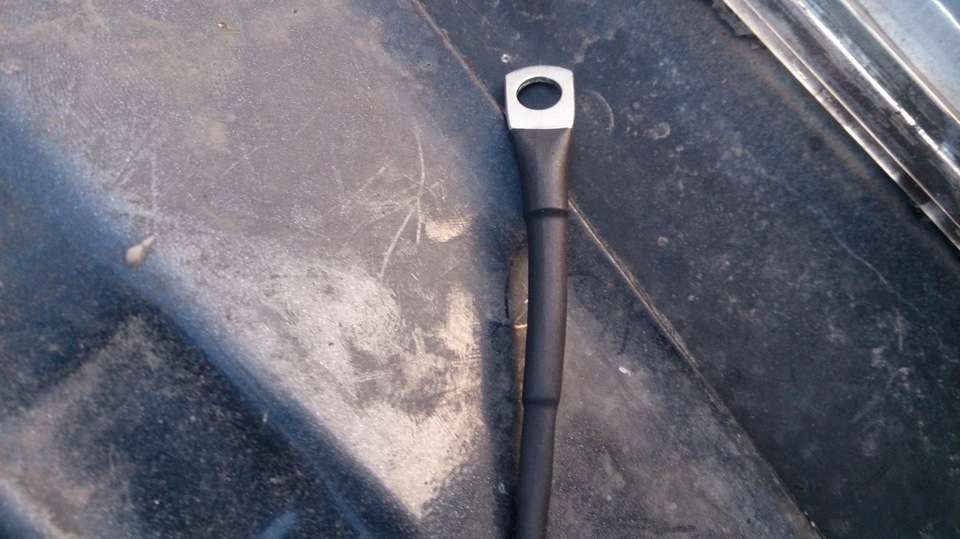

Оборванный контакт восстановлен. Получился прочный отремонтированный датчик. Сопротивление около 11,5кОм при комнатной температуре.

Датчик был подсоединен обратно. Я предвкушая, что «ща все заработает», начал жамкать кнопки брелока и увидел знакомую предательскую надпись LoC … ВОТ БЛИН!

Разочарование, и мысли, что пока монтировал снова оборвал провод? Вроде нет, проверял перед установкой. Разбираемся дальше. Концевик капота подключен к сигнализации Старлайн, т.к. брелок показывает его открытие. Датчик температуры сам по себе целый, сопротивление в норме, значит косяк в подключении. Перелистав мануал по установке сигнализации в Калину, выяснил, что штатная сигнализация должна быть отключена от концевика капота.

У меня стоит Старлайн параллельно штатной сигнализации, пользуюсь обеими. Летом в основном штатной, зимой в основном Starline для дистанционного запуска двигателя. Штатная сигнализация так же видит концевик капота. Предполагаю, что установщики накосячили и не отключили штатную сигнализацию Калины от концевика капота. Концевик штатно подключен к блоку управления стеклопакетом (БУС на норме или контроллеру управления электропакетом на люксах, могу ошибаться в названих блоков).

Блок под задним сиденьем. Внутри БУС стоит резистор примерно на 4-5кОм подключенный к +12В для исключения ложных срабатываний. Этот резистор в БУС и «подтягивает» Starline к +12В. В Starline температура измеряется по напряжению на терморезисторе, который сто пудов включен в резисторный делитель, запитанный от стабилизатора на 9В, а скорее на 5В. Повышение напряжения на теморезисторе возникает при низких температурах, когда его сопротивление увеличивается, или при подтягивании напряжения на терморезистре к +12 резистором в штатной БУС.

Соответственно напряжение на терморезисторе находится за границами допустимого диапазона, температура отображается как ошибочная, т.е. LoC.

БУС находится под задним сиденьем.

Концевик капота это черно-белый провод, их там два: тот, что ближе к правому краю разъема это концевик багажника. Нужен второй черно-белый провод левее (Не крайний справа) – это от капота, его режем. На брелоке наконец то появляется температура двигателя, работает автозапуск по температуре. Температуру показывает! Есть погрешность, но это уже не существенные мелочи.

Получается, что концевик капота работает и в штатной сигнализации и в дополнительной, но при этом в дополнительной глючит функция автозапуска по температуре. Для измерения температуры двигателя нужно исключить концевик капота из контура штатной охранной системы. А хочется, чтоб работали обе системы.

Возможные варианты:
1. Поставить дополнительный концевик капота. Свой концевик у штатной сигнализации и свой у дополнительной.

2. Сделать диодную развязку. Если в старлайне напряжение на терморезистор подается со стабилизатора низкого напряжения 9В или 5В, то думаю будет достаточно одного развязывающего диода со стороны дополнительной сигнализации.

Летом попробую такой вариант. Сейчас зимой работать с проводкой, изолентой, которая дубеет на холоде и не прилипает не удобно.

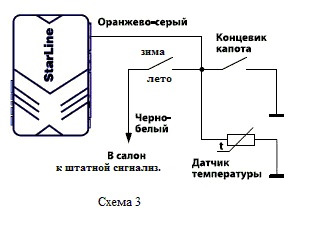

3. Летом датчик температуры двигателя для меня лично не актуален. Зимой датчик нужен мне только для автозапуска по температуре, т.е. зимой я пользуюсь дополнительной сигнализацией. Летом пользуюсь обоими, в зависимости от ситуации. Учитывая такой способ эксплуатации можно на зиму отключать штатную сигнализацию от концевика капота (это как раз рекомендовано мануалом от Старлайн). Летом снова включить капот в контур штатной сигналки. Пока остановился на этом варианте, снег растает, подключу концевик капота обратно

Датчик капота и датчик температуры двигателя подключены на один провод. Вы неправильно подключили датчик температуры (плюсовой провод закоротили на массу), поэтому центральный блок сигнализации думает, что датчик капота закорочен на массу. Вам нужно внимательней посмотреть на скрутку датчика температуры. Там два проводника, один черный (на массу), второй оранжевый (на датчик температуры). Вы видимо по ошибке их скрутили вместе.
Если по сигнализации нужна будет помощь, пишите в личку.

ilokenka, Я вам дал исчерпывающий ответ на ваш вопрос. Если вам что-то непонятно — езжайте к установщикам сигнализаций — они вам все за 5 минут исправят.

ktm78, добрый день помогите пожалуйста сига а91 завожу с автозапуска 2 секунды и глохнет что делать

менял датчик в мастерской как остынет показывает -17°С до -18°С. Макс температуру показывал +24°С, когда двигатель прогрет, прикручен к патрубку от радиатора. Надо корректировать автозапуск по температуре

Почему установы весят этот датчик на резиновый патрубок, а не на блок например, ведь на блоке более реальная температура?

Паштетос
Видимо предполагают что резина покажет реальную температуру в то время как металл холоднее

Наверное, наверно поэтому, ночующие под Наташей авто, так редко заводятся, это ска сговор продаванов Наташь и установов

Оба датчика показывают температуру, но при этом не могу поставить заводку по температуре. Куда смотреть. Все делаю как положена предпусковая подготовка ручник, вынул ключ, закрыл Авто с брелка, провожу курсор на иконку термометра, нажимаю кнопку один а он не хочет ставиться. Всем причина? Подскажите

Источник

Ошибка LoC

Всем доброго времени! Начну сначала проблемы (по моему мнению, либо это совпадение). Машина тойота королла е150, АКПП. Сигнализация Старлайн А91. Решил я как то по дурости (но это не точно) сделать показания внешнего датчика температуры точнее и перенес его с патрубка печки на алюминиевую крышку клапанов и с этого момента вроде как началась моя проблема, сигналка стала выдавать при проверке внешней температуры LoC. Выдает как то не понятно как, то ошибка то нормально, кароче не пойму в чем закономерность и причина, недавно было около -20 казал LoC и было что нормально казал, сегодня например -36 решил проверить и он мне без проблем показал эти -36. Покурил немного интернет поменял датчик (хотя проверил уже после и он вроде как рабочий и при комнатной температуре показывает сопротивление 10,99 ом) и перенес датчик обратно на патрубок НО проблема так и осталась. В связи с этим я не могу реализовать автозапуск по температуре т.к. он сбрасывается и выдает ошибку. Вышел из ситуации пока тем что поставил автозапуск по интервалам времени. Лично я думаю что проблема в блоке т.к. сам датчик я менял аж 2 раза и концевика на капоте КСТАТИ у меня просто нет а провод заизолирован. Помогите, подскажите что и как и правильно ли я думаю что проблема в блоке? в проводку никто не лазил ничего не устанавливалось. До этой проблемы все нормально работало.

Ответы 14

1) возможно — не повезло с покупкой датчиков — бывают и неисправные датчики, особенно если покупать не у официалов.

2) возможно — А91 была посажена на проводку В9 вместо полного перемонтажа, если в машине до А91 жила В9. Проблема может быть в том, что у В9 возле главного блока (12-15 см) есть соединитель на оранжево-сером проводе. В силу возраста проводки от В9 конаткт может пропадать в этом соединителе. А сигналке всё равно — где именно пропал контакт — внутри датчика(обрыв на его платке) или где-то по дороге до главного блока. На родной проводке А91 такого соединителя нету, Отличить её просто — у А91 оранжево-серый идет не в гордом одиночестве под капот, а сварен в сдвоенную лапшу с черным проводом (кроме них еще серый идет на сирену).

3) Нельзя исключать и неисправность в самом блоке А91. К тому же есть вероятность, что А91 у Вас НЕ НАСТОЯЩАЯ, а подделка. Особенно — если она установлена недавно. Выпуск настоящих А91 прекращен на рубеже конец2014-начало2105гг. Подделки китайцы клепают до сих пор. Но они их клепали и в период выпуска настоящих А91 (2010-2015гг). Про отличия подделок смотрим тут https://autolinedv.ru/news/ostorozhno-poddelki/

Если настоящий блок в ремонт возьмут в ближайшем сервис-центре ультрастар https://www.starline.ru/service-centers/

то ремонтировать подделку откажутся. Там сосвем другая схема из низкосортных деталей паянная припоем низчайшего качества на плате не самого лучшего изготовления. Отказы для подделки норма, если отказ можно считать нормой. наиболее массово подделки встречаются на Дальнем Востоке, в Забайкалье и Восточной Сибири. Сказывается близость китая.

Сигналка была установлена после пакупки авто это

2011 год и скорее всего в автосалоне (машину брал с рук), сигналка установлена А91 не не какие другие(провод на датчик идет двойной красный и черный, провода не просматривал но возможно и гдето контакт плохой т.к. то показывает то нет температуру. Не думаю что дело в самом датчике т.к. снятый рабочий и при комнатной температуре показывает сопротивление 10.99 ом(при этом снятом датчике также была неисправность). Про подделки почитаю но не думаю что подделка хотя всяко может быть.

Источник

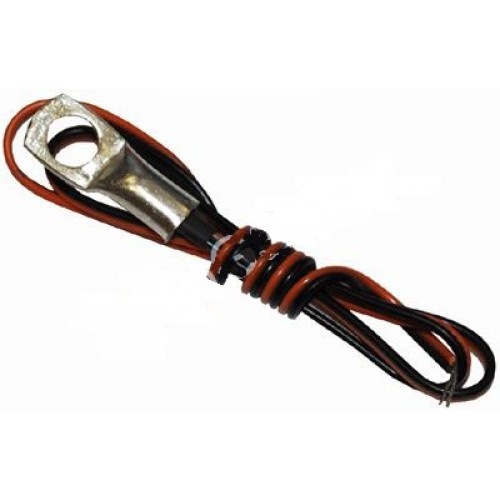

Датчик температуры двигателя starline

В статье мы подробно постараемся изложить информацию о принципах установки автомобильной сигнализации Starlineи датчика температуры двигателя.

Как проходи процесс установки автомобильной сигнализации Старлайн версии A91?

Оборудовать автомобиль охранной системой Старлайн A91 можно в том случае, если аккумулятор будет иметь напряжение в 12 Вольт и отрицательный плюс на самом корпусе.

Местоположение центрального блока должно быть в скрытой области салона. Лучше всего его разместить прямо там, где находится приборная панель, а точнее под ней. При таком раскладе, длина проводов соединительного типа окажется небольшой. Для того чтобы предотвратить проникновение жидкости в центральный блок, вам следует интегрировать его так, чтобы капли воды не могли стекать по проводкам во внутреннюю часть корпуса. Сначала вам придётся закрепить блок центрального типа на горизонтальной поверхности, используя винты-саморезы либо же двухсторонний скотч. Это будет необходимо, чтобы предотвратить перемещение блока во время вибраций.

На поверхности лобового стекла вашего автомобиля либо снизу приборной панели необходимо будет закрепить модуль передатчика приёма с сигнальной антенной таким образом, чтобы расстояние между антенной и металлическими деталями кузова составляло не меньше пяти сантиметров. Только так можно обеспечить максимальную дальность работы брелков. Ещё, когда вы приступите к установке, то нужно будет учесть тот факт, что местом расположения измерителя температуры автомобильного салона является центральный блок. По данной причине его приходится располагать на максимальном расстоянии от мест, источающих тепло, иначе температурные показатели и действительная температура салона могут очень сильно разниться.

Сирена (не является одним из комплектующих) должна быть размещена прямо под автомобильным капотом таким образом, чтобы поблизости отсутствовали различные источники влаги и тепла. Рупор автомобильной сирены должен быть направлен к низу, во избежание продолжительного увеличения объёма водной массы. Обязательно удостоверьтесь в плане того, что по завершении установочного процесса провода, а также сирена не имеют доступа под автомобилем.

Место для датчика удара должно быть определено прямо в автомобильном салоне. Его необходимо закрепить с целью обеспечения доступа к регулировкам.

Местоположение выносного датчика температуры двигателя должно быть в области корпуса двигателя либо на иных металлических деталях, которые пристроены к системе двигателя. Правильный выбор места, где будет располагаться датчик может оказать значительное влияние на правильность определения системой подлинной температуры авто двигателя, способствуя как раз запуску двигательной системы при определённой температуре и в наиболее подходящий период времени.

Закрепление светодиодного индикатора, который является частью защитной системы Старлайн версии A91, должно происходить в месте, где располагается приборная панель.

Сервисная кнопка устанавливается обычно в месте скрытном, однако, не ограничивающем доступ водителя к нему.

Когда вы устанавливаете кнопочные выключатели в багажном месте и под поверхностью капота, то не забудьте проверить корректность их функционирования. Зазор, присутствующий между разными контактами в области выключателя, по длине должен составлять не меньше трёх миллиметров, когда захлопнут багажник либо капот. Если кнопочные выключатели будут установлены некорректным образом, тогда это может повлечь за собой несколько неприятных проблем.

Как подключать компоненты. Подробные рекомендации

Прокладка проводков должна производиться на наибольшем расстоянии от объектов, из которых исходят электрические помехи, то есть это могут быть высоковольтные провода, катушки и т.д. Провода не должны соприкасаться с движимыми частями автомобильной конструкции. Такими частями являются педали, рулевые тяги и тому подобные объекты.

• Процесс подключения приёмопередатчика

Подключение модуля приёмопередатчика, на котором присутствует антенна, производится при помощи кабеля в разъём с пятью контактами. Сам кабель является комплектующим к автосигнализации.

• Как подключается светодиодный индикатор

Светодиодная вилка должна быть вставлена в разъём с двумя контактами.

• Как активировать сервисную кнопку

Вилка должна быть подключена к разъёму с двумя контактами.

• Как подключается двухуровневый датчик удара и вспомогательный датчик

Два типа датчиков должны интегрироваться в центральный блок при помощи кабелей с четырьмя проводами, которые находятся в комплекте датчика либо автомобильной сигнализации. На вспомогательный датчик “корпус” (потенциал) производится синхронная подача вместе с возникновением сигнала на проводе чёрно-белого цвета, являющимся частью сигнализации. После того, как вы подключите дополнительный датчик, понадобится произвести программирование функции четыре, таблицы, по правильному алгоритму.

Каким образом производится подключение датчика, отвечающего за температуру двигателя?

Подключение датчика температуры двигателя производится прямо к месту, где находится центральный блок, при использовании кабеля с двумя проводами. От разъёма с восемнадцатью контактами отходит провод сдвоенного типа (чёрный и оранжевый). Это провод как раз и необходимо протянуть до пространства под капотом, а потом подключить к кабелю, принадлежащему датчику, путём соединения одинаковых по раскраске проводов (чёрный провод необходимо соединить с чёрным, а оранжевый провод нужно соединить с идентичным по цвету). Для того чтобы правильным образом зарегистрировать температуру, кнопочный выключатель капота в области входа не должен быть подключен к лампочке подсветки в моторном отсеке.

Где нельзя производить установку датчика температуры двигателя

Датчик, отвечающий за температуру двигателя не должен размещаться рядом с выхлопным коллектором, потому что точность показателя будет снижена в значительной мере. Также после подобной установки может испортиться интегральный датчик. Уровень температуры измерений (где точность гарантируется в пределах 0.5 градусов Цельсия) располагается в районе от минус пятидесяти пяти до плюс ста двадцати пяти градусов Цельсия.

Если температура датчика достигнет отметки 2000 и более градусов, то датчик может испортиться и станет неисправен. Ещё вам следует учитывать такие параметры как: потеря тепла соединений, а также инертность. При учёте этих данных вы сможет снизить показатели датчика до подлинной температуры системы двигателя. Для того,чтобы приобрести самую точную информацию об уровни температуры, вам следует провести изоляцию места, где закрепляется датчик, при помощи специальных материалов, предотвращающих возникновение тепловой потери.

Как подключить силовой разъём центрального блока с шестью контактами?

1. Провод красного цвета является плюсом питания 12 Вольт. Подключение проводка должно проводиться к месту с положительной клеммой аккумулятора.
2. Провод жёлтого цвета является выходом на под.зажигания Номер 1. Должен быть подключен к тому месту, где находится клемма зажигания (IGN1; 15 к 1). Контроль зажигания, входное отверстие.
3. Провод зелёного цвета является выходом управления активацией аксессуаров. Его необходимо подключить к АСС (клемма АКСЕССУАРЫ), расположенной в замке зажигания.
4. Провод синего цвета является дополнительным входным отверстием управления. Синий провод должен подключаться к правильной клемме, расположенной в замке зажигания. Клемма выбирается относительно алгоритма функционирования выхода либо же к тормозной педали для машин, в которых присутствует кнопка запуска. Когда же возникает необходимость произвести измерение полярности, то следует применить вспомогательное реле.
5. Провод с чёрно-жёлтой расцветкой является входным каналом для манипулирования блокировочной функцией стартера при активации охранного и защитного режимов стартера.

Источник

В процессе эксплуатации сигнализаций СтарЛайн и при автозапуске, брелок часто выдает ошибку. В основном появление ошибок на брелке возникает в режиме автозапуска и связанно это в основном с неправильной настройкой или установкой системы. Рассмотрим все самые распространенные модели сигнализаций с автозапуском, такие как:

• СтарЛайн A93
• СтарЛайн A91
• СтарЛайн A9
• СтарЛайн A94
• СтарЛайн A92
• СтарЛайн A63
• СтарЛайн E90
• СтарЛайн A61

СтарЛайн ошибки автозапуска

Ошибка ОСТ

Самый популярный код ошибки это ос 7, на самом деле если посмотреть внимательно на брелок, правильное написание будет «ост» от слова ОСТановка (запуска). Автовладельцы эту надпись на брелке читают по-разному: ос7, ошибка 7, 07, ост7, os7. Надпись «ост» на брелке означает, что сигнализация получила команду на автозапуск двигателя, но по каким то причинам двигатель не запустился. (Подробнее о причинах возникновения ошибки запуска «ост» читайте по ссылке). Так же не стоит думать, что сброс ошибки ос 7 позволит нормально пользоваться автозапуском, так как появление надписи на брелке только информирует пользователя, что двигатель ОСТановлен и так называемая ошибка никуда не записывается.

Ошибка SP

Появление ошибки SP (или 5P) на брелке СтарЛайн аналогично надписи «ост» описанной выше. Означает, что сигнализация сделала попытки автозапуска, но двигатель не завелся. (Подробнее о значении ошибки запуска SP читайте по ссылке). Надпись появляется на более ранних моделях СтарЛайн с нерусифицированным брелком таких как:

• СтарЛайн A91
• СтарЛайн B9
• СтарЛайн A9
• СтарЛайн E90

Ошибка тормоз

Ошибка тормоз на брелке может появляться во многих ситуациях и более подробно о причинах и способах убрать эту надпись читайте по ссылке.

Ошибка буква p

Буква p на брелке в виде значка (обычно выскакивает на сигнализациях StarLine A93) переводится как р — ручник или p — parking, появляется на более ранних версиях сигналок с нерусифицированным дисплеем. В более поздних версиях значок p изменили на «тормоз». Более подробно о причинах и способах убрать эту надпись читайте выше про «тормоз».

Ошибка запуска двигателя без кода ошибки

В момент автозапуска сигнализация делает всего одну попытку автозапуска (двигатель заводится и сразу глохнет, брелок пиликает) при этом на брелке не появляется надпись SP или ОСТ. Ошибка запуска связана с большой просадкой напряжения при автозапуске и сигнализация глушит двигатель без последующих попыток запуска. Для устранения ошибки необходимо:

• зарядить аккумулятор
• проверить зарядку аккумулятора от генератора
• заменить аккумулятор

Ошибка r99

Появление надписи на брелке СтарЛайн r99 (для систем A91, A93, B9) не является ошибкой (сбросить ее невозможно), а является индикацией неограниченного времени поддержки зажигания при её включении (например, при выполнении процедуры программная нейтраль или для работы двигателя без ключа в замке зажигания, для безопасного прогрева двигателя).

R означает, что включён режим поддержки зажигания, т.е. автомобиль может работать без ключа в замке зажигания, а цифры 01, 02..06..20 означают время работы двигателя, индикация r99 означает бесконечную поддержку зажигания (подробнее о значении ошибки r99 читайте по ссылке).

Ошибка l9n и l9п

Главная причина (если код ошибки L9N выскакивает очень часто) ошибки Старлайн L9N или L9П связана с неправильным подключением автосигнализации или ее программированием на этапе установки. Обычно Старлайн выдает ошибку в момент процедуры программная нейтраль на МКПП (подробнее о значении кода ошибки l9n или l9п и что делать, читайте по ссылке).

Ошибки на брелке СтарЛайн при эксплуатации

Ошибки SLA и 51а

Вариаций как можно прочитать написание этой ошибки на брелке много: SLA, 51а, sia, s1a, 51r, SIR. Такая надпись означает, что сигнализация ставится и снимается с охраны в Slave режиме. То есть со штатного брелка автомобиля. Данная надпись не является ошибкой, а имеет информационное значение и стереть ее невозможно.

Ошибка dhon и dhof

Надпись на брелке автомобильной сигнализации (в основном StarLine A93) dhof это временное отключение датчика наклона. Функция активируется в режиме охраны двукратным коротким нажатием кнопки 3 брелка. После включения функции автомобиль мигает три раза, а брелок высвечивает надпись dhof, что означает датчик наклона-dh выключен-off. Вернуться в нормальный режим можно также двукратным нажатием кнопки три в режиме охраны, на брелке высветится надпись dhon.

Ошибка Pin Code (ПИН КОД)

Надпись Pin Code (в зависимости от модели системы может быть и ПИН КОД или PIN) на брелке означает, что заводской пин код для экстренного снятия сигнализации с охраны изменен. Если на брелке этой надписи нет, то значение кода снятия с охраны — 3. (подробнее о значении и изменении кода читайте по ссылке)

Сброс ошибок СтарЛайн итог

В сигнализации СтарЛайн не предусмотрен сброс ошибок как это можно делать на самом автомобиле. По сути появление всех выше описанных надписей на брелке является индикацией (режима работы), а не ошибкой и убрать их специально невозможно. Если замечена не корректная работа сигнализации, то рекомендуем обратиться в установочный центр для устранения проблемы.

Поделиться в социальных сетях

SP на брелке Старлайн А91 и других моделях: так ли это серьезно?

Почему появляется на Старлайн А91 SP, что значит ошибка? Такое сообщение свидетельствует о сбоях в работе автозапуска, который не может запустить двигатель. Причиной может быть разряженный аккумулятор, проблема со считыванием ЧИПа, подгорания контактов в реле стартера и других проблем. Ниже рассмотрим основные объяснения сложившейся ситуации, и что делать для ее решения.

Что означает SP на брелке сигнализации

Ошибка SP на сигнализации Старлайн свидетельствует о наличии трудностей пуска двигателя при работе автозапуска. Это значит, что охранная система не может обработать команду. Указанная надпись появляется на дисплее брелка вне зависимости от неисправности. Задача автовладельца в том, чтобы определить причину и устранить поломку. Если это не удается сделать, стоит обратиться за помощью на станцию технического обслуживания.

Появление такой ошибки значит, что автоматический запуск Старлайн не работает вообще, или появляются сбои в его работе. Они могут иметь место по факту старения машины, к примеру, через 6-12 месяцев (иногда 24). Бывают ситуации, когда ошибка SP на Starline A91 проявляет себя время от времени.

Причины возникновения

Зная, что значит SP на брелке Starline A9, можно строить предположения о причинах сложившейся ситуации. Рассмотрим основные ситуации, которые могут привести к появлению надписи:

1. Допущена ошибка при монтаже сигнализации, к примеру, не установлен диод в разрыв между провода на ручнике.
2. Разряжена аккумуляторная батарея, из-за чего автозапуску недостаточно напряжения для срабатывания. При этом на сигнализации Старлайн А91 горит ошибка SP.
3. Не читается или плохо считывается ЧИП в обходчике. Это значит, что монтаж сделан плохо, или возникли трудности с контроллерами.
4. Не работает имитация педали сцепления, если для пуска двигателя необходимо выжимать сцепление.
5. Подгорела контактная группа реле включения стартера, расположенного в блоке сигнализации. В результате появляется на старлайн б9 ошибка sp, а автозапуск отказывается работать.
6. Ухудшилось качество соединения в месте стыка разных элементов сигнализации с проводкой транспортного средства, и значит, нет контакта.

Выше рассмотрены основные причины, почему появляется SP на брелке Старлайн при автозапуске. Для решения проблемы необходимо пройти диагностику и принять решения по дальнейшим действиям.

Как убрать SP при автозапуске

Выше мы рассмотрели, что означает SP на брелке сигнализации Старлайн, и какие возможны причины ошибки. Для начала проведите небольшую диагностику, чтобы понять суть ошибки.

Проверка №1

Обратите внимание на индикатор штатного иммобилайзера. Для этого необходимо завести машину не с окна дома, а выйти к автомобилю и попробовать активировать автозапуск Старлайн с брелка (необходимо находиться возле машины). Одновременно посматривайте в салон на приборную панель. Если при светящейся приборной панели и включенном зажигании индикатор часто мигает при попытке пуска, значит, проблема с ЧИПом в обходчике.

В таком случае единственный выход — его замена. Бывают ситуации, когда это не помогло. Лампочка иммобилайзера гаснет, двигатель не заводится, а Старлайн b9 при автозапуске выдает ошибку SP. Значит, переходите к следующему этапу.

Проверка №2

Для пуска двигателя «вручную» необходимо нажать сцепление. Для срабатывания автопуска сигнализация должна имитировать эту работу. Бывает, когда она имитирует нажатие через раз, что значит поломку системы. Поставьте дополнительную распорку, обеспечивающую полное срабатывание сцепления. Если после выполнения работы ошибка на SP Старлайн А91 на механике уходит, значит, причина именно в сцеплении.

Проверка №3

Запустите двигатель, поднимите ручной тормоз (на дисплее пульта может загореться «Тормоз») и жмите третью кнопку на брелке Старлайн. Обратите внимание на дисплей, на котором должен появиться символ дыма. При этом значков ручника и капота быть не должно.

Проверка №4

Чтобы убедиться в целостности концевика ручника, поднимите его и жмите на кнопку три на брелке.

Значка ручника быть не должно. После этого опустите ручной тормоз и снова жмите кнопку 3. Должен появиться символ ручника. Если это так, значит, он целый. При отсутствии — он вышел из строя и требует ремонта.

Дополнительные шаги

Выделяется еще ряд способов, как убрать SP при автозапуске Starline A91, если появляется такая надпись. Сделайте следующее:

1. Подзарядите аккумулятор, если проблема в сниженном напряжении.
2. Посетите установщиков сигнализации и попросите их проверить наличие диода в разрыве провода ручника (или сделайте это сами).
3. Проверьте контактные соединения на факт надежности.

Если сигнализация Старлайн А91 при автозапуске пишет SP, попробуйте сделать следующее:

• Заведите мотор и сработайте ручник.
• Достаньте ключ из замка зажигания. При этом двигатель должен продолжать работать.
• Откройте и закройте водительскую дверь. Обратите внимание, чтобы остальные дверцы были закрыты.
• Поставьте авто на сигнализацию.
• На экране должен появиться закрытый замок и символ сирены.

Таким способом вы выполняете программу нейтрали, а значит, исправляете ошибку и убираете надпись SP на Старлайн А91.

Теперь вы знаете, что означает SP на брелке сигнализации Старлайн, в чем причина, и что делать при возникновении таких сложностей. В комментариях поделитесь опытом и расскажите, как вам удалось справиться с подобной проблемой.

Источник

Частые ошибки на брелке сигнализации StarLine

Одним из достоинств сигнализаций StarLine можно считать информативность основного брелока – он информирует владельца не только о состоянии автомобиля, но и об ошибках, связанных с работой сигнализации. Однако их отображение достаточно символичное, и иногда пользователи принимают за ошибки индикацию нормальной работы сигнализации Старлайн.

Ошибка r99

Например, часто возникает вопрос – что значит «ошибка» r99 на экране? Это отнюдь не ошибка – с подобной индикацией стартует автозапуск в момент выполнения пользователем процедуры «программной нейтрали». Сам по себе код «rXX» отображает время, которое двигатель проработает на автозапуске или турботаймере, r99 же означает бессрочную поддержку зажигания. Автосигнализация ждет, пока владелец не выйдет из машины и не поставит ее на охрану, чтобы завершить «программную нейтраль». Так что это не только не ошибка, но и указание на то, что все действия выполнены корректно.

Ошибка OC7

С этой ошибкой StarLine при работе автозапуска приходится сталкиваться многим. Эта индикация означает, что сигнализация исчерпала все попытки запуска мотора, но он так и не завелся. На самом деле «шифр» OС7 (или, как иногда кажется, 007) – это попытка на сегментном экране показать надпись «ОСТановка». Причин же для возникновения ошибки может быть много.

Во-первых, может некорректно работать само определение работы двигателя. В этом случае Старлайн, выполнив подготовку к старту и прокрутив мотор стартером, запустит его, но, не определив факт запуска, автоматически отключит зажигание. В зависимости от того, как настроена сигнализация, это связано с:

• Контроль по CAN. Некорректно работает сам модуль (необходима перепрошивка) – сигнализация не может считать с шины число оборотов двигателя.
• Контроль по тахосигналу: сигнализация либо не получает импульсы, либо на холостом ходу их амплитуда или длительность недостаточна, чтобы сигнализация «увидела» обороты. Эта проблема возникает, если аналоговый вход тахосигнала подключен к форсунке мотора. Часто на холостом ходу длительность впрыска так мала, что сигнализация неспособна зарегистрировать отдельные импульсы. При этом, стоит слегка поднять обороты, как распознавание работы двигателя работает корректно. В этом случае стоит переподключить тахометрический вход сигнализации на управляющий провод катушек зажигания, либо изменить способ контроля за оборотами в настройках сигнализации.
• Контроль по работе генератора (вход подключен к контрольной лампе) – при неисправности реле-регулятора сигнализация не распознает запуск мотора.
• Контроль по напряжению. Недостаточно напряжение на выходе генератора при работе на холостом ходу, либо проблемы с подключением сигнализации. Например, если ее питание подключено через некачественную скрутку, то падение напряжения на ней будет ощутимым, и при запуске мотора сигнализация не зарегистрирует повышение напряжения питания выше порога, при котором мотор считается работающим.

Если Вы не знаете, как настроен контроль работы двигателя, проверьте это в меню настроек автозапуска. Как войти в меню на примере StarLine A93, мы уже писали ранее, для других сигнализаций сверьтесь с инструкцией.

Во-вторых, автозапуск может не сработать и из-за проблем с обходчиком штатного иммобилайзера. Если Вы используете современную автосигнализацию с бесключевым обходчиком, стоит обратиться к сертифицированным установщикам. В более старых моделях, где используется обычный обходчик, проверьте его работу и самостоятельно:

1. Извлеките обходчик, не отключая от него разъемы.
2. Достаньте из обходчика ключ или чип иммобилайзера, если при установке сигнализации чип из ключа извлекался.
3. Выполните штатно процедуру подготовки к автозапуску, откройте и закройте водительскую дверь, поставьте автомобиль на охрану.
4. Приложив извлеченный ключ или чип к личинке замка зажигания, подайте команду на автозапуск. Если мотор не запустился – то штатный иммобилайзер не распознает этот ключ, обратитесь к диагносту.

В противном случае, вооружившись светодиодным пробником, проверьте следующее:

1. Есть ли постоянное питание на красном проводе разъема обходчика?
2. Приходит ли импульс «массы» на черный провод при попытке автозапуска?

Если проблемы с управлением обходчиком не обнаружены, снимите облицовку рулевой колонки, проверьте крепление антенны обходчика к считывателю на замке зажигания.

Проблемы с запуском бывают и при исправном обходчике, если управление им настроено неправильно. Для надежности установите в настройках сигнализации постоянное включение обходчика во время работы сигнализации (см. статью о настройке автозапуска).

В-третьих, мотор может действительно не запускаться: если настроен контроль за оборотами не по CAN-шине или по тахометрическому сигналу, то прокрутка стартера происходит лишь в течение времени, заданного в настройках сигнализации. Зимой этого времени может не хватить.

Ошибка SP или 5P

Видео: ошибка «sp» starline с автозапуском

С этой ошибкой тоже столкнулись многие. Но, если OC7 указывает на проблемы при работе Старлайн, то для появления индикации SP (от английского Start Procedure, некоторыми читается как «5Р») при попытке автозапуска достаточно не выполнить корректно процедуру «программной нейтрали». Эта ошибка указывает на то, что подготовка к автозапуску не была проведена корректно.

Если же Вы все делаете правильно, то проверьте:
1. Работоспособность концевика водительской двери (сигнализация «не увидела», что дверь открывалась и закрывалась перед постановкой на охрану).
2. Работоспособность концевика ручника (если он окислился, сигнал о поднятии ручника будет прерываться).

Аналогично ошибка SP возникнет и тогда, когда Вы после постановки машины на охрану снимете ее с охраны или откроете с сигнализации багажник. В этом случае процедура «программной нейтрали» будет отменена, и последующие попытки автозапуска станут невозможными. Заново проведите «программную нейтраль».

Ошибка U9N/L9N

Подобная ошибка на экране указывает на проблемы со связью: соединение с брелоком в диалоговом режиме прошло с ошибками. В этом случае сигнализация встанет на охрану, но подаст такой сигнал на экране.

Что в этом случае нужно проверять? В первую очередь подключение шлейфа, соединяющего антенный модуль с центральным блоком: нет ли переломов, затертой изоляции. Шлейф антенного модуля не должен пролегать вдоль силовой проводки или шлейфов других внешних датчиков (на старых сигнализациях, где датчик удара/наклона не был встроен в антенный модуль). Осмотрите контакты разъемов, попробуйте переложить шлейф по-новому. Часто эта причина приводит к тому, что не открываются/не закрываются двери с брелка сигнализации.

Возможно появление проблем со связью и при некорректном подключении питания к сигнализации. Как говорят автоэлектрики, вся электрика – это наука о массах. Если «масса» или питание подключены через окислившиеся скрутки или клеммы, окислилась колодка с предохранителем питания сигнализации, в момент передачи сигнала (когда энергопотребление сигнализации максимально), в местах окисления возникают просадки напряжения, способные привести к сбоям в работе модуля передатчика. Заодно проверьте и клеммы аккумулятора, особенно, если индикация ошибки возникает при самой попытке автозапуска (скачки напряжения в сети при работе стартера).

Ошибки при чтении датчика температуры

При попытке проверить с брелока температуру двигателя может появляться ошибка HI (читается как «н1»). Это указывает на то, что датчик неисправен и Старлайн считает температуру слишком высокой (от английского HIGH). Так как датчик температуры двигателя – это терморезистор, сопротивление которого пропорционально температуре, то, скорее всего, это сопротивление выросло из-за окисления скруток или стало бесконечным (обрыв проводов). Сам датчик ломается гораздо реже.

Аналогично с датчиком температуры связана и ошибка LO (LoC). Она указывает на слишком низкую температуру – то есть физически на низкое сопротивление на входе датчика температуры (короткое замыкание в проводах).

На старых моделях StarLine (например, А91) датчик температуры двигателя подключался параллельно концевику капота. Часто установщики экономили время, не протягивая дополнительно провод от датчика к центральному блоку сигнализации, а подключая его к проводу концевика прямо под капотом. Это приводит к некорректному распознаванию температуры: датчик должен подключаться как можно ближе к разъему центрального блока. Проблемы создает и вода в самом концевике капота (конденсат, последствия мойки автомобиля). В дальнейшем инженеры отказались от совместного подключения датчика с концевиком, и эта проблема исчезла.

Ошибка SIA

Эта индикация может прочитана как 51A или SIR, на самом же деле это сокращение от Slave. Ошибка SlA указывает на то, что в StarLine активирован SUPER SLAVE-режим, но происходят проблемы при поиске брелока-метки (например, в нем садится батарейка). Если смена батарейки не помогает – обратитесь в сертифицированный установочный центр за помощью (возможны проблемы в работе CAN-модуля) либо отключите SUPER SLAVE.
Для этого (на примере StarLine A94):

1. Отключите питание автосигнализации (удобнее это делать с помощником, который будет снимать клемму аккумулятора).
2. Зажмите сервисную кнопку и подайте питание на сигнализацию.
3. Когда закончатся сигналы сирены, отпустите кнопку.
4. Четыре раза нажмите сервисную кнопку (вход в меню дополнительных функций CAN-модуля).
5. После звуковых сигналов нажмите кнопку 1 раз (выбор режима SUPER SLAVE).
6. Нажмите кнопку дважды (SUPER SLAVE отключен).
7. Включите зажигание, чтобы сохранить настройку.

Ещё кое-что полезное для Вас:

Видео: Ошибки сигнализации StarLine A91 при попытке поставить на охрану

Источник

Загрузка…

A91 + индикация температуры Low/Hi

Вернуться в StarLine A61 и A91

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 5

Датчик температуры двигателя StarLine включен в общую систему сигнализации автомобиля. При хранении машины на стоянке зимой наличие устройства автоматического подогрева мотора облегчает его пуск. Двигатель может запускаться не только по сигналу температурного датчика, но и через назначенное время, по таймеру. Заводские установки обеспечивают автозапуск мотора каждые 2 часа, независимо от температуры силового агрегата и наружного воздуха.

Как установить

Комплект сигнализатора температуры Старлайн состоит из термометра сопротивления и соединительных проводов. Производитель рекомендует располагать датчик на выходном патрубке радиатора. Место установки может быть изменено установщиком системы или водителем. Измеритель температуры двигателя StarLine A91 должен плотно прилегать к патрубку либо устанавливаться на шпильку М6 таким образом, чтобы не повредить корпус. Место расположения должно быть защищено от набегающего потока воздуха, возникающего при движении автомобиля.

Некоторые специалисты рекомендуют размещать термометр на крышке блока цилиндров, т. к. эта деталь нагреется гораздо раньше, чем охлаждающая жидкость в радиаторе. Такое расположение сенсора позволяет уменьшить время работы двигателя без снижения качества его прогрева. Иногда термодатчик располагают на крышке картера. Этот вариант размещения возможен при наличии нижней защиты двигателя. В противном случае сенсор быстро выйдет из строя из-за попадания грязи и воды.

Где нельзя устанавливать

Для корректного измерения температуры двигателя существуют ограничения, связанные с местом установки датчика. Некоторые узлы мотора нагреваются до +100 °С и выше. Иногда водители пытаются установить датчик на выхлопной коллектор. В этом случае он просто сгорит. Не рекомендуется размещать датчик в местах, которые сильно охлаждаются во время движения авто. Тогда после остановки двигателя он может снова запуститься из-за того, что устройство измерит температуру охлажденной детали, которая не будет отличаться от наружной.

Как подключить

Монтаж датчика температуры StarLine A91 проводится в 2 этапа:

• установка измерительной части;
• подсоединение проводов к блоку сигнализации.

Подключение датчика температуры проводят через сигнализатор открытия капота. Провод от сенсора подсоединяется к нештатному концевому выключателю капота и коммутируется с оранжево-серым проводом, идущим к блоку автосигнализации. Т. е. для корректной работы системы автозапуска двигателя крышка моторного отсека должна быть закрыта (концевик нажат).

В случае, если датчик подключен неверно, то вместо температуры двигателя брелок будет показывать Lo или Hi. Это значит, что измеряемый параметр имеет либо слишком низкое, либо высокое значение. Если такая индикация появилась в процессе эксплуатации системы автозапуска, то это свидетельствует о выходе из строя измерителя температуры двигателя StarLine A91.

При монтаже нужно помнить, что система сигнализации не связана с бортовой электросетью и получает питание от аккумулятора. Соединение датчиков должно быть только с проводами относящимися к Старлайн. В противном случае возможна не только некорректная работа автозапуска, но и отказ всех или некоторых функций системы. При монтаже необходимо хорошо закрепить провода датчика, т. к. наиболее слабым узлом является место пайки проводников с измерительным элементом.

Чем заменить

В случае возникновения дефекта в датчике его необходимо демонтировать и заменить на заведомо исправный. Если нет возможности приобрести новый сенсор, то можно временно установить самодельный. Для его изготовления потребуются некоторые радиодетали:

• термосопротивление 10 кОм;
• конденсатор 0,1 мкФ;
• резистор 1,5 кОм.

Паять термодатчик нужно качественно, т. к. из-за вибрации могут возникнуть дефекты в местах соединения деталей. Самодельный измеритель температуры будет иметь параметры, как и заводской, предназначенный для сигнализации StarLine.

• Что такое RDS в автомагнитоле
• Wi Fi камера заднего вида
• Настройка усилителя под фронт
• Какое масло заливать в двигатель
