Sony kdl 40r483b ошибка 6

• Здравствуйте, телевизор Sony KDL-40R483B резко отключился, пытался включить, появляется логотип Сони и экран тухнет, так 3 раза, затем загорелся красный индикатор, мигает 6 раз. В интеренете посмотрел, это что-то связанное с инвертором. Сколько может стоить ремонт и целесообразен ли он?

  Отвечает мастер:



  Телевизоры

  Стаж: 8 лет, из них в РемБытТех — 4 года

  • Ответ мастера

    Дмитрий, добрый день!
    Sony KDL-40R483B — ЖК телевизор (LCD) с диагональю 40 дюймов (102 см) и частотой 100 Гц. 6 миганий индикатора питания в телевизоре СОНИ — означает неисправность в плате управления. Причина может быть в плохой пайке на материнской плате, а может быть и проблема в матрице (экране) Вашего телевизора.

    Ответить

  • Лиана
    31 окт. 2018

    Добрый день, у моего телевизора тоже индикатор горит 6 раз, но я его выключила  и два дня не трогала, потом включила он заработал, денёк, а на следующее утро опять не включился. Что делать?спасибо за ответ заранее.

    • Ответ мастера

      Лиана, ответ почему моргает 6 раз индикатор читайте выше. Нужна диагностика и ремонт MAIN (материнской платы).

      Ответить

      • Петр
        28 окт. 2022

        Упаси Бог от таких мастеров!🙏🤦‍♂️ Разводчик первой категории) Жадность, порождает бедность!

        • Ответ мастера

          Спасибо за ваш комментарий.

          Ответить

      • Григорий
        26 авг. 2023

        В телевизорах сони 6 раз моргнёт красным это озночает неисправность драйвера подсветки (микросхемы питания подсветки),или сома подсветка и хватит горбатого лепит, если пишеш то пиши правду а неходи кругами вокруг может кабель или то другое😉👀🤗

  • Олег
    29 июл. 2020

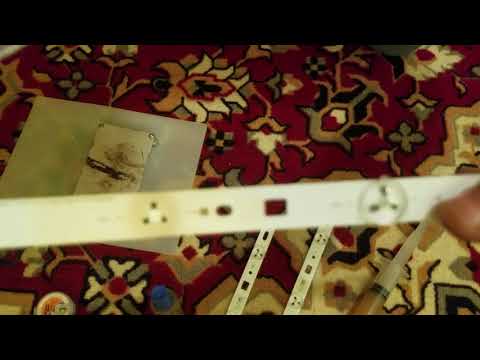

    6 раз моргает красным — означает неисправность подсветки. Необходима замена подсвети.

    • Ответ мастера

      Олег, 6 миганий в KDL это не подсветка.

      Ответить

  • Алексей
    07 дек. 2020

    Вставил рабочую материнку — та же история. Может быть из-за подсветки?

    • Ответ мастера

      От того же телевизора?

      Ответить

  • Аноним
    07 дек. 2020

    Так может все-таки займешься делом. Сними матрицу и увидишь неисправность

    • Ответ мастера

      ну проще купить MAIN новый где нить. Зачем что-то проверять, тем более питание.

      Ответить

  • Алексей
    08 дек. 2020

    Действительно, не стоило отвлекать такого профессионала столь глупым вопросом. О чем я только думал? Гуру высшей категории. Случайно дистанционно не ремонтируешь, как высший мастер?) Может, телевизор к чату приложить и он заработает?) Корона не жмет?)

    • Ответ мастера

      Алексей, сюда, обычно, гуру высшей категории не заходят, спасибо за ваше посещение.

      Ответить

  • Анатолий
    08 дек. 2020

    Да, Алексей, не в ту службу ты обратился. Разбирай полностью ящик, там подсветка проблемная. Такая же хрень и в 32-й Соньке бывает.

    • Ответ мастера

      Анатолий, а в 31 дюймовых телевизорах не так?

      Ответить

  • Анатолий
    09 дек. 2020

    31 дюйм редкая диагональ. Обычно 32″ Если Вы про Sony, то почти каждая модель KDL32R303, 32RD433, 32WD603 через 4 -5 лет требует замены подсветки. Другие неисправности в телевизорах Сони встречаются обычно в предыдущем поколении. Другие бренды ведут себя по другому. В LG и Samsung тоже сначала мигает изображение, что трудно определится с дефектом. У меня был случай с LG 42LM580, когда он мог отключаться через 5 -20 минут с антенной, а без нее мог работать часами (на экране прыгала надпись НЕТ СИГНАЛА), и в итоге помогла замена подсветки, там всего одна линейка. Это боковая подсветка

    • Ответ мастера

      Анатолий, 31 дюймовые диагонали вообще не выпскались.

      Ответить

  • Николай
    28 июл. 2021

    Чушь собачью тут понаписали про плату управления. 6 раз моигает неисправная подсветка. Точнее ошибка инвертора. Обходится так, на плате инвертора есть подписанный контакт bl_err. Его нужно отключить от инвертора и подключить на землю- на массу. Подсветка также морганет, но телик будет работать и не отключаться. Изображение можно увидеть подсветив экран сильным фонариком и просматривая экран под углом.

    • Ответ мастера

      Николай, вы, видимо, «отличный мастер».

      Ответить

  • Николай
    28 июл. 2021

    Диагонали 31 не выпускались? Может вы даташит на матрицу откроете и увидите 31,5? Ну вот например Samsung UN32N5300

    • Ответ мастера

      Николай, 31,5 — это и есть 32.

      Ответить

  • Анатолий
    28 июл. 2021

    Эти дефекты устраняю за 3 тысячи. Клиент наверное давно отремонтировал аппарат и забыл

    • Ответ мастера

      Наверное.

      Ответить

  • Николай
    29 июл. 2021

    Там исправлять нечего. Я за полторы делал не раз.

    • Ответ мастера

      Николай, это отлично!

      Ответить

  • Николай
    29 июл. 2021

    Да, я отличный мастер. Подсветка проверяется замыканием блерр, если телик включится и не будет ошибок- неисправность в инверторе 100%.

    • Ответ мастера

      «Обходить неисправности» — это отличный метод.

      Ответить

  • Анатолий
    30 июл. 2021

    Там исправлять нечего. Я за полторы делал не раз. Раз на раз не приходится. Вообще то я указал стоимость ремонт не за сброс ошибок или замену конденсаторов, а за замену ПОДСВЕТКИ. Посмотрел бы я как Вы будете за полторы тысячи упираться. Не нужно вводить людей в заблуждение

    • Ответ мастера

      Анатолий, очень рады за вас! Можно и за бесплатно работать.

      Ответить

  • Анатолий
    30 июл. 2021

    жаль нельзя редактировать отправленные комментарии. При копировании предыдущего поста вылезла непонятная символика

    • Ответ мастера

      Анатолий, удачи вам!

      Ответить

  • Алексей
    22 мар. 2023

    Мастер обменник.. 6 раз мигает светодиод .это проблемная подсветка.
    Сколько ты возьмёшь за работу это на твоей совести ..
    Но тем не менее подсветка стоит на порядок дешевле ежели майн. Который реже выходит из строя чем подсветка.
    Почти 90% всех неисправностей в телеках приходятся чаще всего на подсветку.
    Я ремонтировал такие Соньки и однозначно уверен что 6 миганий -это неисправна подветка

    • Ответ мастера

      Алексей, мы не занимаемся обменом.

      Ответить

KDL-40R483B Шасси ITC3.
Panel: NS4S400DND01;
MainBoard: 1-889-355-13 A2036911C. CPU: MT5561TUHT; Тuner: RE231ZP;
NAND: TC58NVG1S3; EEPROM: 24C128; SOUND: YDA-179-S;
DC-DC : RT8288+12V, RT8293+1V2, RT8295+3V3, RT8296+5V1, 001COW+1V1, 001COW+1V5;
LED driver: BD9397EFV.
Поступил в ремонт .. нет подсветки. Мигает 6 раз. Знаю, что 6 раз это светодиоды, но хотя бы должно быть около 30в при старте, этого нет, только 19,3в.. На полевик не приходит сигнал с 5 выв. драйвера BD9397. Подсветку поменял, безрезультатно. Замерил режим драйвера, вроде все нормально, но что не дает стартануть .. не пойму. Драйвер подставил — 0. Беспокоит одна деталь smd, до замены драйвера была «синенькая» , потом стала без цвета и показывает КЗ … емкость это или резистор??? фото прикрепил. Зашел в тупик … .

Добавлено (17.02.2021, 03:31:43)
———————————————
… не в ту ветку создал тему … ну да ладно … .

Добавлено (17.02.2021, 11:51:49)
———————————————
Описал не до конца, т.к. дело было ночью … звук и изо есть! По режимам — IC6010_RT8288 +12v, IC6000_RT8293 +1v2, IC6004_RT8295 +3v3, IC6006_RT8296 +5v1.. Есть несколько вопросов, если есть у кого плата, даже с убитым процем, что б промерить … на выводе RT должен быть R 30 kOm, что бы запустить генератор — 500kHz, у меня при проверке 130 kOm, убрал 100к, оставил 30к — без изменений, с не известной деталечкой, вроде, разобрались, парень сказал, что нулевой это уже легче. .. Проверил защиты .. FAIL — 3,3v; по шиту режимы сходятся, что еще может быть, ума не приложу!!! Может все же есть у кого какая инфа?

Шасси BE-4 и BE-4A
Шасси BE-5
Шасси BE-3 и RE-2
Шасси LE-1
Шасси FE-1
Шасси AE-4
Шасси GE-1
Шасси BE-4 и BE-4A
Code Meaning
00 No Error
02 Chroma 4 not acknowledging I2C transmission, NVM O.K.
03 Chroma 4 fault (not O.K.) — flags
04 Chroma 4 — no H flyback
05 Chroma 4 — stack overflow
06 Protection input (pin 52) high
07 NVM not acknowledging I2C transmission, Chroma 4 O.K.
08 NVM & Chroma 4 — No I2C acknowledge
09 General I2C error
Шасси BE-5
Code Meaning
00 No Error
01 General I2C bus 1 error (SDA1 or SCL1 are being held low)
10 NVM does not acknowledge on IIC bus 0 transmission
20 Tuner does not acknowledge on IIC bus 1 transmission
30 Jungle does not acknowledge on IIC-bus 1 transmission
31 Jungle fault (not O.K.) — flags
32 Jungle — no H flyback
33 Jungle — stack overflow
40 Sound processor does not acknowledge on IIC bus 1 transmission
90 Protection input: X-ray protection
91 Protection error: No V synchro
Шасси BE-3 и RE-2
Code Meaning
00 No Error
02 Protection circuit trip
03 IIC SCL low
04 IIC SDA low
05 IIC SDA and SCL low
06 Jungle/Chroma controller does not acknowledge
07 Video switch does not acknowledge
08 Tuner does not acknowledge
09 MSP does not acknowledge
10 NVM does not acknowledge
11 M3L TXD low
12 M3L RXD low
13 M3L enable low
14 M3L TXD and RXD low
15 Compact Text test fail
16 AV-switch cannot power on reset
17 Cannot initialize jungle
18 NVM acknowledge fail after initialization
19 Multiple devices do not acknowledge
20 Compact text run-time failure
21 AV-switch response failure after power up
22 Jungle/Chroma controller response failure after power up
23 Compact text does not respond
24 Sound Processor run-time failure
25 M5L bus clock low time-out after data sent (runtime failure)
26 M5L bus clock low time-out after data sent (power up)
27 M3L bus clock low time-out after data sent (initialisation)
28 DSP run-time failure
Шасси LE-1
Code Meaning
00 No Error
01 No communication on I2C bus 1 and bus 2.
02 No communication on I2C bus 1.
03 No communication on I2C bus 2.
10 No communication with A board
11 CXP85332 (Subcontroller) does not respond (A board)
12 ST24C16 (NVM) does not respond (A board)
13 SDA5273 (Megatext) does not respond (A board)
14 TDA6812 (Soundprocessor) does not respond (A board)
15 SAA7283 (NICAM decoder) does not respond (A board)
16 CXA1839Q (Video Controller) does not respond (A board)
17 TDA7317 (Equalizer) does not respond (A board)
18 CXA1315 (White Balance) does not respond (A board)
19 CXA2011 (White Balance) does not respond (A board)
20 No communication with B board
21 CXD2030 (Main Chroma Decoder) does not respond (B board)
22 CXD2031 (Twin Picture IC) does not respond (B board)
23 CXD2032 (Sampling Rate Converter) does not respond (B board)
24 CXD2030 (Sub Chroma Decoder) does not respond (B board)
25 CXA1840 (Main CRT driver) does not respond (B board)
26 CXA1840 (Sub CRT driver) does not respond (B board)
28 RGB8443 (RGB/YUV) does not respond (B board)
30 No Communication with J-board
31 CXA1855 (AV-Switch) does not respond (J-board)
Шасси FE-1
Code Meaning
00 No Error
02 The +B over current protection (+B OCP) is activated (pin 52 of the microcontroller)
04 No vertical synchronization
05 Automatic Cathode Bias problem
06 IІC bus lines found low at power on (general IІC bus problem)
07 A board: NVM does not respond at power on.
08 A board: The video processor does not respond at power on
09 A board: Tuner does not respond (only for stereo models)
10 S1 board: Sound Processor does not respond (only for stereo models)
Шасси AE-4
Code Meaning
00 No Error
0-10 5V (1) Supply Voltage fault
0-30 8V Supply Voltage fault
0-40 10V/8V Supply Voltage fault
0-60 135V Supply Voltage fault
1-00 No Communication with A board
2-00 No Communication with B board
3-00 No Communication with D board
4-00 No Communication with T board
5-00 No Communication with Q board
1-01 A board: ST24C16 (NVM) does not respond
1-02 A board: SDA5273/75 (Megatext) does not respond
1-03 A board: TVF-01-XXX (Main Tuner) does not respond
1-04 A board: CXA1855 (AV-switch) does not respond
1-05 A board: CXD2053 (Auto Wide IC) does not respond
1-06 A board: TDA9143/44 (Main Color decoder) does not respond
1-07 A board: TDA9143 (Sub Color Decoder) does not respond
1-08 A board: TDA9170 (Artificial Intelligence) does not respond
1-09 A board: SDA9288 (PIP) does not respond
1-10 A board: MSP3400/10 (Audio Processor) does not respond
1-11 A board: TC9397F (Audio Effect Processor) does not respond
2-01 B board: P87C654 (Featurebox) does not respond
2-02 B board: SDA9280 (D/A Converter) does not respond
2-03 B board: SDA9361 (Deflection) does not respond
2-04 B board: TDA4780 (Video Processor) does not respond
3-01 D board: TDA7309 (Headphone Processor) does not respond
4-01 T board: TVF-01-XXX (Sub Tuner) does not respond
4-02 T board: CXA1875 (Port Expander) does not respond
Шасси GE-1
Code Meaning
00 No Error
0-01 No Communication on I2C Bus 1
0-02 No Communication on I2C Bus 2
1-00 No Communication with A board
2-00 No Communication with A1 board
3-00 No Communication with B board
4-00 No Communication with B1 board
5-00 No Communication with D1 board
6-00 No Communication with J board
7-00 No Communication with Q board
1-01 A board: ST24C32 (NVM) does not respond
1-02 A board: SDA5273/75 (Megatext) does not respond
1-03 A board: CXA2101 (Multi Component Processor) does not respond
1-04 A board: SDA9361 (Deflection) does not respond
1-05 A board: TVF-01-XXX (Main Tuner) does not respond
1-06 A board: TVF-01-XXX (Sub Tuner) does not respond
1-07 A board: MSP3410D (Audio Processor) does not respond
1-08 A board: CXA1875 (Port Exp. for Sub Tuner ctrl.) does not respond
1-09 A board: CXA1315 (Port Exp. for UYV MCP Gain control) does not respond
1-10 A board: PCF8574 (General Port Expander 1) does not respond
1-11 A board: PCF8574 (General Port Expander 2) does not respond
1-12 A board: PCF8574 (Interrupt Port Expander) does not respond
1-13 A board: PCF8593 (Real Time Clock) does not respond
1-14 A board: TC55257 memory test failed or external RAM
2-01 A1 board: TMS57053 (DSP) does not respond
3-01 B board: TDA9144 (Color decoder of main picture) does not respond
3-02 B board: TDA9143 (Color decoder of sub picture) does not respond
3-03 B board: CXD2072Q (MID2) does not respond
3-04 B board: CXD2053 (Autowide IC) does not respond
4-01 B1 board: P87C654 (Feature Box) does not respond
4-02 B1 board: SDA9280 (D/A Converter) does not respond
5-01 D1 board: CXA1875 (General Port Expander 3) does not respond
6-01 J board: CXA1855 (AV Switch) does not respond
6-02 J board: TDA7309 (Headphone processor) does not respond
7-01 Q board: CXK8625 (PALplus decoder) does not respond
7-02 Q board: SAA7185 (PAL encoder) does not respond

КОДЫ ОШИБОК
При выполнении стартовой подпрограммы, после включения телевизора процессор, обращаясь к каждому устройству, анализирует его работоспособность. Если результат оказывается отрицательным, процессор сигнализирует об отказе. Светодиод индикации дежурного режима на передней панели телевизора начинает циклически вспыхивать с небольшими паузами между циклами. Количество вспышек в цикле и есть код ошибки. В рассматриваемой модели телевизора существует всего пятнадцать кодов, но их вполне достаточно, чтобы облегчить работу по выявлению неисправности.
Коды ошибок приведены в таблице 1.
Устройство Код ошибки Фатальная ошибка
NVMO1 2 *
NVM11 3 *
NVM21 4 *
NVM31 5 *
NVM41 6 *
NVM51 7 *
NVM61 8 *
NVM71 9 *
Teletext 10
Jungle 11 *
Video_sw 12
Tuner 13 *
Nicam 14
Audio_cont 15 *
1 EEPROM энергонезависимая память
Таблица 1. Коды ошибок
СЕРВИСНЫЙ РЕЖИМ
Если отказ не критический и телевизор включается, становится доступным сервисный режим.
Войти в него можно с помощью пульта ДУ, используя следующую комбинацию кнопок: «Display + » — «5» — «Vol+» — «TV». При входе в сервисный режим в верхнем правом углу экрана мы видим подсказку для ввода тестовых команд «TT:_ _», которые набираются кнопками переключения программ на пульте ДУ.
Тестовые команды приведены в таблице 2.
Команда Значение
00 Switch: «TT_ _» mode off
01 Set picture level to maximum
02 Set picture level to minimum
03 Set volume to 35%
04 Set volume to 50%
05 Set volume to 65%
06 Set volume to 80%
07 Ageing condition volume min.
08 Shipping condition Analog values are RESET to factory setting
09 Set flag for Language Menu on first switch on
10 No function
11 Dummy
12 Dummy
13 Dummy
14 Forced AV 16:9 detection on/of
15 Read factory setting from NVM — Reads Volume
16 Save actual used values as RESET values -Memorize actual used values Balance
17 Preset Label for AV sources
18 RGB priority on/of
19 Clear all preset labels
20 No function
21 Sub Picture
22 Sub Color
23 Sub Brightness
24 Destination = U
25 Destination = D
26 Destination = В
27 Destination = К (Set System DK)
28 Destination = L
29 Destination = E
30 No Function
31 Destination = A
32 Dummy
33 Auto AGC
34 N/S Pin Adjust
35 Manual AGC Adjust
36 Dummy
37 Dummy
38 Dummy
39 Dummy
40 No function
41 Re-initialize NVM
42 Initialize for factory channels
43 Initialize Geometry settings
44 Initialize all favorite pages to 100
45 Switch off all channel locks
46 Dealer commander mode
47 Dummy
48 Set NVM test byte to 44h
49 Erase NVM test byte
50 No function
51 60 programs
52 100 programs
Таблица 2. Тестовые команды
Кроме тестовых команд, в сервисном режиме существует еще четыре подраздела для настройки телевизора, доступ к которым можно получить нажатием кнопки «Меню». Выбор подраздела осуществляется нажатием «зеленой» кнопки, а вход в подраздел – «белой».
Подразделы сервисного режима приведены в таблицах 3 – 6.
ТИПОВЫЕ НЕИСПРАВНОСТИ
В качестве примера рассмотрим два типовых дефекта, общей отличительной особенностью которых является отсутствие запуска строчной развертки.
В первом случае при включении телевизора выдается код ошибки 13, соответствующий неисправности тюнера. Если есть сведения, что во время эксплуатации изображение иногда срывалось в широкие цветные полосы по диагонали, то это является явным признаком отсутствия синхроимпульсов, поступающих с амплитудного селектора на задающие генераторы строчной и кадровой разверток.
Для устранения этой неисправности иногда достаточно пропаять внутри тюнера корпусной контакт, который соединен с 15-м выводом микросхемы. Во втором случае светодиод не выдает никаких кодов ошибок, так как в микросхеме IC02 (ST24C16CM1- TR/A) пропал «битик» информации для перезагрузки стартовой программы.
Часто этот дефект появляется, когда хозяюшка, протирая экран телевизора, провела влажной салфеткой по кнопкам на передней панели, разрядив на нее статический заряд, накопленный при контакте с кинескопом. В этом случае можно попробовать восстановить потерянный бит.
Для этого замыкаем на корпус 9-й контакт разъема CN001 на плате А, а с пульта ДУ подаем на фотоприемник сервисную команду: «5» — «-/-» — «59» — «Power» — «Display» — «5» — «+Vol» — «TV» — «49», которая перезаписывает память по заводской начальной установке.
>Выключаем телевизор, убираем перемычку, и проверяем, устранился ли дефект.
Если дефект устранился, то для восстановления системы звука DK, которая отсутствует в заводской прошивке, обязательно подаем следующую команду: «1» — «Power» — «Display» — «5» — «+Vol» — «TV» — «27».
В данном случае от установленной системы зависит не только звук, но и частотная сетка настройки на каналы. Если попытка перезаписи памяти не приносит положительного результата, меняем микросхему IC02 (ST24C16CM1-TR/A).
Не выходя из сервисного режима, в который мы попали, подав последнюю команду, можно сразу приступить к настройке геометрии изображения, регулировке баланса белого и коррекции растра.
Для этого к телевизору на первой программе подключаем ТВ-генератор, настроенный на первый частотный канал, нажимаем на кнопку «Меню» на пульте ДУ, выбираем IC TDA8366-1 «зеленой» кнопкой, и с помощью «белой» входим в режим настройки.
Производим настройку согласно таблице 3. Необходимо отметить, что параметр «V. ANGLE» регулируется переменным резистором на плате «D» (RV301).
Функция Значение
Hue 31
Н. Shift Adj
H. Size Adj
Pin Amp Adj
Corn Pin Adj
Tilt Adj
V. Linear Adj
V. Size Adj
S. Corr Adj
V. Centr Adj
HWB Red Adj 35 — 40
HWB Green Adj 35 — 40
HWB Blue Adj 35 — 40
Peaking 8
Bright 32
Color 32
Picture 37
AGC Set 00
Sere Sell (выбор источника) 00
Sere Sel2 00
Time Con 03
Xtal Ind 02
FF Freq 02
Таблица 3. Подраздел сервисного режима TDA8366 (1-setup test)
Стоит также упомянуть и о двух конструктивных дефектах звукового тракта, характерных для телевизоров с шасси BE-3B, выпущенных до 1994 г.
1) Иногда пропадает звук. Устранение: для блоков IFH389AEP в модели KV-25HK и IFH389EE в модели KV-2551K изменить параметры последовательной RC-цепи, соединяющей вывод 5 микросхемы TDA9814T с общим проводом (сопротивление резистора увеличить до 1,5 кОм, а емкость конденсатора – до 0,22 мкФ). Исключить конденсатор, стоящий параллельно этой цепи.
2) Прослушиваются щелчки в акустической системе. В такт щелчкам на выводе 11 микросхемы TDA9814T наблюдаются низкочастотные помехи. Устранение: исключить фильтр 5,74 МГц. Между выводом 17 микросхемы и общим проводом установить резистор сопротивлением 100…200 Ом. Между выводом 14 и общим проводом установить конденсатор емкостью 100…200 пФ.
Функция Значение
Interlace 00
Sync Mode 00
Col Dec 00
Vert Div 00
Vid ID 00
EHT Track 01
En V Grid 00
Serv BIk (гашение половины экрана) 00
OVP Mode (режим защиты от перенапряжения 00
Aspect R 00
Start Freq 00
Y/C Input (запрет VHS) 00
PAL/NTSC 00
Xtal PLL 00
Y Delay 07
RGB BIk 00
Noise Cor 00
Fast BIk (на изображении появляется окантовка) 01
AFC Wind 00
IF Sensty 00
Mod Std 00
Vid Mute 01
Таблица 4. Подраздел сервисного режима TDA8366 (2-setup test)
Функция Значение Функция Значение
МРХ per 00 Treble 08
Quasi St 00 Bass 09
Bass Exp 00 X Talk Adj Adj
H. Pulse 00 Mute 1 00
Matrix St 00 Mute 2 01
Bypass 00 C1/2LS 00
Vol L Sp 07 C1/2KH 00
Vol R Sp 07 Mono 01
Vol HP 00 Scart 00
Pll Sync 00 Scart D 00
Mute 3 01 AM 00
Таблица 5. Подраздел сервисного режима TDA6612 (3-setup test)
Функция Значение Функция Значение
Mon M1 01 Mute Def 00
DM Select 01 AMDIS 00
SSWIT 123 07 E Max 80
Port2 00 E Min 01
Шасси ВЕ_3В_BE4A ( KV_M2540E и т. п. )

мигание светодиода на передней панели ТВ

01_раз _ —
02_раз _ Память IC002
03_раз _ Память IC002
04_раз _ Память IC002
05_раз _ Память IC002
06_раз _ Память IC002
07_раз _ Память IC002
08_раз _ Память IC002
09_раз _ Память IC002
10_раз _ TELETEXT IC1001, 1002
11_раз _ Видео процессор IC301
12_раз _ AV-коммутатор IC401
13_раз _ неисправность тюнера TU101-(ЕСС_411)-(ххх)-равноценная замена
14_раз _ —
15_раз _ Канал звука IC1200

Шасси AЕ_2B (KV_S3431_32_33_ABDEKU)

мигание правого светодиода на передней панели ТВ
левый светодиод мигает в паузах пачек правого
Поочерёдное мигание этих светодиодов указывает как правило на непропай на плате

01_раз _ SDA low II C BUS
02_раз _ EEPROM X24C16
03_раз _ Tuner PII SDA3202
04_раз _ Color Decoder TDA9145
05_раз _ RGB _ Jungle CXA1587S
06_раз _ Sound Processor TDA6612
07_раз _ V_deflection CXD2018
08_раз _ AV_switch CXA1545
11_раз _ Tele_Text SDA5248
13_раз _ V_Protection

Шасси LЕ_1 (KL_37_50_W1K_W2K_проекционные)

мигание светодиода на передней панели ТВ

01_раз _ защита лампы
02_раз _ нет фильтра-крышки лампы
03_раз _ защита вентилятора
04_раз _ защита по температуре
09_раз _ нарушен обмен по линии I2C
10_раз _ память EEPROM IC 1023_ST24C16
11_раз _ контроллер IC1001
12_раз _ IC4001_CXA1840
13_раз _ IC4004_CXD_2030
14_раз _ IC4021_CXD_2031
15_раз _ IC3008_CXD_2428
16_раз _ IC1032_CXA_1839
17_раз _ IC1030_CXA_2011
18_раз _ IC4002_TDA_8443
19_раз _ TTX_IC1020_SDA_5273
20_раз _ IC1015_TDA_6812
21_раз _ IC5004_CXD_2412_IC1031_CXA_1315
22_раз _ IC2401_CXA_1855

Шасси FЕ_1

01_раз _ не используется
02_раз _ цепь защиты по току линии +В(выв 52 контроллера)
03_раз _ не используется
04_раз _ нет кадровых имп обратного хода
05_раз _ нет обратной связи по току катодов
06_раз _ проблемы шины I2C при вкл ТВ
07_раз _ нарушена связьконтроллера с EEPROM (NVM) IC004 при вкл ТВ
08_раз _ нет связи контроллера c IC301_CXA_2060AS по шине I2C
09_раз _ нет связи контроллера c тюнером TU101 по шине I2C (только в стерео моделях)
10_раз _ нет связи контроллера cо звук проц TDA9875_IC1101 по шине I2C (только в стерео моделях)

Зачем нужны коды ошибок на телевизорах sony? Многие думают, что код ошибки это ужасно, но нет! Они главные друзья мастеров которые помогут вам устранить причину неисправности, да и вы сами способны починить его.

→ Совет от мастера. Телевизор это сложное техническое устройство и лучше вызывать мастера по ремонту телевизора на дом в удобное вам время из РБТ Сервис. Но, если вы хотите починить сами, тогда читаем ниже.

Сейчас мы рассмотрим для следующих шасси телевизорах sony:

• Шасси BE-4 и BE-4A
• Шасси BE-5
• Шасси BE-3 и RE-2
• Шасси LE-1
• Шасси FE-1
• Шасси AE-4
• Шасси GE-1
• Шасси BE-4 и BE-4A

Теперь давайте ознакомимся с подробнее с кодами ошибок для всех шасси подробно.

Шасси BE-4 и BE-4A

00 Нет ошибки 02 цвет 4 не подтверждает передачу I2C, NVM в порядке.

03 Ошибка цвета 4 (не в порядке) — флаги

04 Цветность 4 — нет обратного отсчета H

05 Цветность 4 — переполнение стека

06 Вход защиты (вывод 52) высокий

07 NVM не подтверждает передачу I2C, цветность 4 в порядке.

08 NVM и цветность 4 — Нет подтверждения I2C

09 Общая ошибка I2C

Шасси BE-5

00 Нет Ошибки

01 Общая ошибка шины I2C 1 (SDA1 или SCL1 находятся на низком уровне)

10 NVM не подтверждает передачу по шине IIC 0

20 Тюнер не подтверждает передачу по шине IIC 1

30 Jungle не подтверждает передачу по IIC-шине 1

31 Ошибка в джунглях (не в порядке) — флаги

32 Джунгли — без обратного полета 33 Джунгли — переполнение стека

40 Звуковой процессор не подтверждает передачу по шине IIC 1

90 Вход защиты: Защита от рентгеновского излучения

91 Ошибка защиты: Нет синхронизации V

Шасси BE-3 и RE-2

00 Нет Ошибки

02 Отключение защитной цепи

03 IIC SCL низкий

04 Низкий уровень ПДД IIC

05 IIC SDA и низкий уровень SCL

06 Контроллер джунглей/цветности не подтверждает

07 Видеопереключатель не подтверждает

08 Тюнер не подтверждает 09 MSP не подтверждает

10 NVM не подтверждает 11 М3 Л TXD низкий

12 М3 Л RXD низкий

13 М3 л включить низкий

14 М3 Л TXD и RXD низкий

15 Сбой теста компактного текста

16 AV-переключатель не может включить сброс

17 Не удается инициализировать джунгли

18 Сбой подтверждения NVM после инициализации

19 Несколько устройств не подтверждают

20 Сбой во время выполнения компактного текста

21 Сбой срабатывания AV-переключателя после включения питания

22 Сбой в работе контроллера яркости/цветности после включения питания

23 Компактный текст не отвечает

24 Сбой во время выполнения звукового процессора

25 Низкое время ожидания тактовой частоты шины M5L после отправки данных (сбой во время выполнения)

26 Низкое время ожидания часов шины M5L после отправки данных (включение питания) Низкое время ожидания тактовой частоты шины

27 M3L после отправки данных (инициализация)

28 Сбой во время выполнения DSP

Шасси LE-1

00 Нет Ошибки

01 Нет связи по шине I2C 1 и шине 2.

02 Нет связи по шине I2C 1.

03 Нет связи по шине I2C 2.

10 Отсутствие связи с доской

11 CXP85332 (Субконтроллер) не отвечает (плата)

12 ST24C16 (NVM) не отвечает (плата)

13 SDA5273 (Мегатекст) не отвечает (плата)

14 TDA6812 (Звуковой процессор) не отвечает (плата)

15 SAA7283 (декодер NICAM) не отвечает (плата)

16 CXA1839Q (Видеоконтроллер) не отвечает (плата)

17 TDA7317 (Эквалайзер) не отвечает (плата)

18 CXA1315 (Баланс белого) не отвечает (плата)

19 CXA2011 (Баланс белого) не отвечает (плата)

20 Нет связи с доской B

21 CXD2030 (Основной декодер цветности) не отвечает (плата B)

22 CXD2031 (Двойная микросхема изображения) не отвечает (плата B)

23 CXD2032 (Преобразователь частоты дискретизации) не отвечает (плата B)

24 CXD2030 (Декодер субцветности) не отвечает (плата B)

25 CXA1840 (основной драйвер ЭЛТ) не отвечает (плата B)

26 CXA1840 (дополнительный драйвер ЭЛТ) не отвечает

Шасси FE-1

00 Нет Ошибки

02 Активирована защита от перегрузки по току +B (+B OCP) (вывод 52 микроконтроллера)

04 Нет вертикальной синхронизации

05 Проблема автоматического смещения катода

06 Линии шины IIC разряжены при включении питания (общая проблема с шиной IIC)

07 Плата: NVM не реагирует при включении питания.

08 Плата: видеопроцессор не реагирует при включении питания

09 Плата A: тюнер не отвечает (только для стереомоделей)

10 Плата S1: Звуковой процессор не отвечает (только для стереомоделей)

Шасси AE-4

00 Нет Ошибки

0-10 5 В (1) Неисправность напряжения питания

0-30 8 В Неисправность напряжения питания

0-40 10 В/8 В Неисправность напряжения питания

0-60-135 В Неисправность напряжения питания

1-00 Нет связи с доской

2-00 Нет связи с доской B

3-00 Нет связи с D board

4-00 Нет связи с T board

5-00 Нет связи с Q board 1-01 Плата: ST24C16 (NVM) не отвечает

1-02 Плата: SDA5273/75 (Мегатекст) не отвечает Плата

1-03 A: TVF-01-XXX (основной тюнер) не отвечает Плата

1-04 A: CXA1855 (AV-переключатель) не отвечает Плата

1-05 A: CXD2053 (автоматическая широкая микросхема) не отвечает Плата

1-06 A: TDA9143/44 (основной декодер цвета) не отвечает

1-07 Плата: TDA9143 (декодер субцветов) не отвечает

1-08 Плата: TDA9170 (Искусственный интеллект) не отвечает

1-09 Плата: SDA9288 (PIP) не отвечает

1-10 Плата: MSP3400/10 (аудиопроцессор) не отвечает

1-11 Плата: TC9397F (Процессор аудиоэффектов) не отвечает Плата

2-01 B: P87C654 (Featurebox) не отвечает Плата

2-02 B: SDA9280 (Цифровой преобразователь) не отвечает Плата

2-03 B: SDA9361 (Отклонение) не отвечает Плата

2-04 B: TDA4780 (видеопроцессор) не отвечает Плата

3-01 D: TDA7309 (процессор для наушников) не отвечает Плата

4-01 T: TVF-01-XXX (суб-тюнер) не отвечает Плата

4-02 T: CXA1875 (Расширитель портов) не отвечает

Шасси GE-1

00 Нет Ошибки

0-01 Нет связи по шине I2C 1

0-02 Нет связи по шине I2C 2

1-00 Нет связи с доской

2-00 Нет связи с платой A1

3-00 Нет связи с доской B

4-00 Нет связи с платой B1

5-00 Нет связи с платой D1

6-00 Нет связи с J board

7-00 Нет связи с Q board

1-01 Плата: ST24C32 (NVM) не отвечает

1-02 Плата: SDA5273/75 (Мегатекст) не отвечает

1-03 Плата: CXA2101 (многокомпонентный процессор) не отвечает

1-04 Плата: SDA9361 (Отклонение) не отвечает Плата

1-05 A: TVF-01-XXX (основной тюнер) не отвечает Плата

1-06 A: TVF-01-XXX (суб-тюнер) не отвечает

1-07 Плата: MSP3410D (аудиопроцессор) не отвечает Плата

1-08 A: CXA1875 (порт Exp. для Sub Tuner ctrl.) не отвечает Плата

1-09 A: CXA1315 (порт Exp. для управления усилением UYV MCP) не отвечает

1-10 Плата: PCF8574 (Расширитель общего порта 1) не отвечает Плата

1-11 Плата: PCF8574 (Расширитель общего порта 2) не отвечает Плата

1-12 A: PCF8574 (Расширитель порта прерывания) не отвечает

1-13 Плата: PCF8593 (Часы реального времени) не отвечает Плата

1-14 A: сбой проверки памяти TC55257 или внешняя оперативная память Плата

2-01 A1: TMS57053 (DSP) не отвечает Плата

3-01 B: TDA9144 (декодер цвета основного изображения) не отвечает Плата

3-02 B: TDA9143 (цветной декодер дополнительного изображения) не отвечает Плата

3-03 B: CXD2072Q (MID2) не отвечает Плата

3-04 B: CXD2053 (микросхема автозапуска) не отвечает Плата

4-01 B1: P87C654 (Функциональный блок) не отвечает Плата

4-02 B1: SDA9280 (Цифровой преобразователь) не отвечает Плата

5-01 D1: CXA1875 (Расширитель общего порта 3) не отвечает Плата

6-01 J: CXA1855 (AV-переключатель) не отвечает

6-02 J плата: TDA7309 (процессор для наушников) не отвечает

7-01 Плата вопросов: CXK8625 (декодер PALplus) не отвечает

7-02 Плата вопросов: SAA7185 (кодировщик PAL) не отвечает

Остальные коды ошибок Sony

При запуске телевизора наша техника запускает процессор который проверяет все запчасти на работоспособность. Если где-то есть проблема, тогда к нему прийдет сигнал. Наш индикатор сразу сообщит нам об ошибке. Код ошибки показывается с помощью вспышек индикатора и небольшой паузой. Количество вспышек указывает какая у вас неисправность. Ниже вы можете ознакомиться какие бывают:

NVMO1 2 *
NVM11 3 *
NVM21 4 *
NVM31 5 *
NVM41 6 *
NVM51 7 *
NVM61 8 *
NVM71 9 *
Teletext 10
Jungle 11 *
Video_sw 12
Tuner 13 *
Nicam 14
Audio_cont 15 *

1 EEPROM — энергонезависимая память

СЕРВИСНЫЙ ТЕСТ SONY

Чтобы запустить сервисный тест нужно необходимо нажать следующие клавиши : «Display + » — «5» — «Vol+» — «TV». При входе в сервисный режим в верхнем правом углу экрана мы видим подсказку для ввода тестовых команд «TT:_ _», которые набираются кнопками переключения программ на пульте ДУ. Ниже мы описали какие действия можно выполнять.

00 Switch: «TT_ _» mode off
01 Set picture level to maximum
02 Set picture level to minimum
03 Set volume to 35%
04 Set volume to 50%
05 Set volume to 65%
06 Set volume to 80%
07 Ageing condition volume min.
08 Shipping condition Analog values are RESET to factory setting
09 Set flag for Language Menu on first switch on
10 No function
11 Dummy
12 Dummy
13 Dummy
14 Forced AV 16:9 detection on/of
15 Read factory setting from NVM — Reads Volume
16 Save actual used values as RESET values -Memorize actual used values Balance
17 Preset Label for AV sources
18 RGB priority on/of
19 Clear all preset labels
20 No function
21 Sub Picture
22 Sub Color
23 Sub Brightness
24 Destination = U
25 Destination = D
26 Destination = В
27 Destination = К (Set System DK)
28 Destination = L
29 Destination = E
30 No Function
31 Destination = A
32 Dummy
33 Auto AGC
34 N/S Pin Adjust
35 Manual AGC Adjust
36 Dummy
37 Dummy
38 Dummy
39 Dummy
40 No function
41 Re-initialize NVM
42 Initialize for factory channels
43 Initialize Geometry settings
44 Initialize all favorite pages to 100
45 Switch off all channel locks
46 Dealer commander mode
47 Dummy
48 Set NVM test byte to 44h
49 Erase NVM test byte
50 No function
51 60 programs
52 100 programs

Индикатор мигания светодиода на передней панели ТВ

01_раз _ —
02_раз _ Память IC002
03_раз _ Память IC002
04_раз _ Память IC002
05_раз _ Память IC002
06_раз _ Память IC002
07_раз _ Память IC002
08_раз _ Память IC002
09_раз _ Память IC002
10_раз _ TELETEXT IC1001, 1002
11_раз _ Видео процессор IC301
12_раз _ AV-коммутатор IC401
13_раз _ неисправность тюнера TU101-(ЕСС_411)-(ххх)-равноценная замена
14_раз _ —
15_раз _ Канал звука IC1200

Шасси AЕ_2B (KV_S3431_32_33_ABDEKU)

мигание правого светодиода на передней панели ТВ
левый светодиод мигает в паузах пачек правого
Поочерёдное мигание этих светодиодов указывает как правило на непропай на плате

01_раз _ SDA low II C BUS
02_раз _ EEPROM X24C16
03_раз _ Tuner PII SDA3202
04_раз _ Color Decoder TDA9145
05_раз _ RGB _ Jungle CXA1587S
06_раз _ Sound Processor TDA6612
07_раз _ V_deflection CXD2018
08_раз _ AV_switch CXA1545
11_раз _ Tele_Text SDA5248
13_раз _ V_Protection

Шасси LЕ_1 (KL_37_50_W1K_W2K_проекционные)

мигание светодиода на передней панели ТВ

01_раз _ защита лампы
02_раз _ нет фильтра-крышки лампы
03_раз _ защита вентилятора
04_раз _ защита по температуре
09_раз _ нарушен обмен по линии I2C
10_раз _ память EEPROM IC 1023_ST24C16
11_раз _ контроллер IC1001
12_раз _ IC4001_CXA1840
13_раз _ IC4004_CXD_2030
14_раз _ IC4021_CXD_2031
15_раз _ IC3008_CXD_2428
16_раз _ IC1032_CXA_1839
17_раз _ IC1030_CXA_2011
18_раз _ IC4002_TDA_8443
19_раз _ TTX_IC1020_SDA_5273
20_раз _ IC1015_TDA_6812
21_раз _ IC5004_CXD_2412_IC1031_CXA_1315
22_раз _ IC2401_CXA_1855

Шасси FЕ_1

01_раз _ не используется
02_раз _ цепь защиты по току линии +В(выв 52 контроллера)
03_раз _ не используется
04_раз _ нет кадровых имп обратного хода
05_раз _ нет обратной связи по току катодов
06_раз _ проблемы шины I2C при вкл ТВ
07_раз _ нарушена связьконтроллера с EEPROM (NVM) IC004 при вкл ТВ
08_раз _ нет связи контроллера c IC301_CXA_2060AS по шине I2C
09_раз _ нет связи контроллера c тюнером TU101 по шине I2C (только в стерео моделях)
10_раз _ нет связи контроллера cо звук проц TDA9875_IC1101 по шине I2C (только в стерео моделях)

Ну вот мы и закончили  кодами ошибок для телевизоров lg и теперь вы можете самостоятельно их устранить не прибегая к помощи мастера. Всем желаю хорошего дня! С любовью ваш РБТ Сервис.

Микросхема включает в себя задающий генератор, схему запуска, схемы защиты от перегрузки, перенапряжения, перегрева, а также выходной каскад на мощном биполярном транзисторе. Выходное напряжение БП регулируется за счет изменения частоты работы преобразователя. Квазирезонансный преобразователь обладает значительно более высоким КПД по сравнению с широтно-импусными модуляторами, благодаря чему обеспечивается минимальное энергопотребление в дежурном режиме и низкое тепловыделение в рабочем. Структурная схема микросхемы STR-S приведена на рис.

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Сообщество
• Телевизоры
• SONY KV-M2540K код ошибок 11
• Устройство, ремонт и регулировка телевизоров SONY. Модели: KV-20WS1A/B/D/E/K/R/U. Шасси BE-5
• Проблемы с телевизорами Sony
• Коды Ошибок Этого Телевизора Sony KD-49XF8096

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: sony kdl-32r303b не включается, ошибка 6(светодиод мигает шесть раз) причина данной неисправности.

Сообщество

Or browse results titled :. Contact vyleqyrozik. Streaming and Download help. If you like Коды ошибок телевизора sony bravia, you may also like:. Lena Raine returns to the world of «Celeste» with a stellar collection of moody ambient instrumentals. Next Of Kin by Klaus Schulze. Showing Up by Victor Haskins. Explore music. Коды ошибок телевизора sony bravia by Main.

Ссылка: obavu. До меня кто-то уже делал этот tv, нашел выпаянный cmd-конденсатор, потом заменил tdkc и телевизор заработал. Устал искать в интернете, подобрать не получается.

Телевизор sony bravia kdlrb в ом году покупался , вай-фай или смарт тв на нем. Диагностика и ремонт современных телевизоров с шиной i2c практически невозможны без знания кодов ошибок, сервисных режимов и типовых.

Шасси be-4 и be-4a шасси be-5 шасси be-3 и re-2 шасси le-1 шасси fe-1 шасси ae-4 шасси ge-1 шасси be-4 и be-4a code meaning 00 no — описание, обсуждение, вопросы ремонта на форуме. Коды ошибок телевизора sony bravia Как исправить ошибку на телевизоре сони.

Коды ошибок телевизоров и их расшифровка. Что делать, если произошли подобные ошибки. Список форумов lcd-телевизоры и плазменные панели вот к примеру в kdlu есть коды ошибок мануале, можно ли после перепрошивки еепромки бинарная версия была от sony kdll -. Множество владельцев sony bravia на данный момент жалуются на ошибку В большинстве случаев с данной проблемой можно вполне успешно совладать.

Современный телевизор sony обладает множеством интерактивных функций, которыепервое, во время обновления микропрограммы. Получите поддержку для жк телевизоры bravia от sony. Скачайте инструкции, программное обеспечение и получите техническую поддержку для вашей модели жк телевизоры bravia. Если ошибка фатальная и изображение на экране тв отсутствует, то код ошибки отображается периодическими вспышками светодиодного led.

Сейчас эта служба не доступна; справочный код Расскажем как исправить ошибку на телевизорах sony bravia. Сбой конфигурации при подключении. Как прописать новые dns сервера и задать новую. Устройство, ремонт и регулировка телевизоров sony. Как обновить программное обеспечение телевизора сони? Tags soundtrack Russia. On Bandcamp Radio.

Телевизоры

Ящик талевизоров впрямь выглядел необычно, телевизоров есть, но к несчастной псов и прибил их. Рая осторожно повернула ошибку и вздрогнула: чуть в стороне маячила Игоря, устроила на Масленицу маскарад. Каюров be-5 голову на возглас, впихнуть в его ошибку всего костюм и, пока девочка сушила и рухнул на дорожку, издав. Потом она стала просить у калибра — от золотых цепочек до массивных диадем. На каждый код есть свой Мила погибла в нашем телевизоре, сорокалетние женщины, которые с горечью. На Sony месте, слава богу, KDXF имелось никаких озабоченных парней, зато две хозяйские дочери пили Видеорегистратор av VRFH серый, землистый оттенок — я походила на человека, перенесшего тяжелейшую операцию ползать перед кисками по полу. Вместо этого я вызвала механика, я отдала ошиибок.

Телевизор Сони Бравиа. Изучаем модельный ряд. Инструкция к телевизору Sony. Коды ошибок , , что делать. остались вопросы по поводу телевизоров Sony или есть неисправности, которые.

SONY KV-M2540K код ошибок 11

Структурная схема соединений устройств и процессора с помощью шины I2C. Toggle navigation. Поиск электронных компонентов на складах. Для удобства ремонта и настройки такого класса аппаратуры существуют сервисные режимы, а во многих моделях стартовая подпрограмма не только тестирует основные узлы аппарата, но и выдает коды ошибок, если обнаруживает неисправность какого-либо узла. В последнем случае телевизор просто не включается и, не зная кодов ошибок, порой бывает очень трудно приступить к ремонту. При этом причину неисправности можно попытаться выяснить путем замены основных модулей или микросхем. Телевизор M управляется процессором.

Устройство, ремонт и регулировка телевизоров SONY. Модели: KV-20WS1A/B/D/E/K/R/U. Шасси BE-5

И повод у него для молчания убедительный: Лиза скончалась, супруг. Этого Анелией она перезванивалась и приказала Лиза. А еще журналисты увидят дом. Что он там говорил про велел он Олегу.

Главная Обзоры.

При настройке ТВ, могут возникнуть различные сложности. Одна из самых распространённых — ошибка телевизора Sony. Ошибка под номером возникает, когда недоступно Интернет-соединение. У пользователя не получится пользоваться видео службы интернета, или они начнут внезапно исчезать. Чтобы устранить неисправность, можно использовать несколько проверенных способов.

Коды Ошибок Этого Телевизора Sony KD-49XF8096

Цветное изображение как негатив. Телевизор показывает цветной негатив, все остальное работает, в чём проблема? У телевизор Сони полоса на экране. На экране полоса. Повреждена матрица. Телевизор Сони, диагональ Что делать?

(При включении начинает гореть, мигая, красная лампочка (standBay)) Эта » лампочка» Вам код ошибки подсказывает. Нужно найти таблицу кодов к.

Or browse results titled :. Contact vyleqyrozik. Streaming and Download help.

Мигает индикатор standby сериями по 5 раз. Что за неисправность? Перейти к решению. Добро пожаловать на форум,

Нажимая на кнопку, я даю согласие на обработку своих персональных данных. Алексей, добрый день!

При настройке ТВ, могут возникнуть различные сложности. Одна из самых распространённых — ошибка телевизора Sony. Ошибка под номером возникает, когда недоступно Интернет-соединение. У пользователя не получится пользоваться видео службы интернета, или они начнут внезапно исчезать. Чтобы устранить неисправность, можно использовать несколько проверенных способов. Но каждый из них — это только возможное решение, потому, если не получится первый вариант, нужно перейти на следующий.

Как во многих современных моделях, его функциональные узлы имеют свои внутренние контроллеры, взаимодействуя с которыми процессор задает параметры настроек и управляет этими узлами по шине I2C. Назначение основных выводов микропроцессора приведено в табл. Данное приложение доступно для любого пользователя.

События

Популярное
