Всем привет 👋
Уже давненько хотел приобрести для личного пользования сканер OBD2, т. к. иногда прямо на ходу загорался «ЧЕК», а потом таинственным образом пропадал 😕. Продолжалось это года 3 наверное, а на диагностику вечно денег не хватало.
Поковырявшись на просторах you tube, и во всяких статейках, в интернете, узнал что на мою машину (со старым разъёмом под диагностику и годом выпуска 2002 ) нужен OBD 1,5.
Далее просто открыл Aliexpress, и по отзывам искал, кто на какую машину покупал.

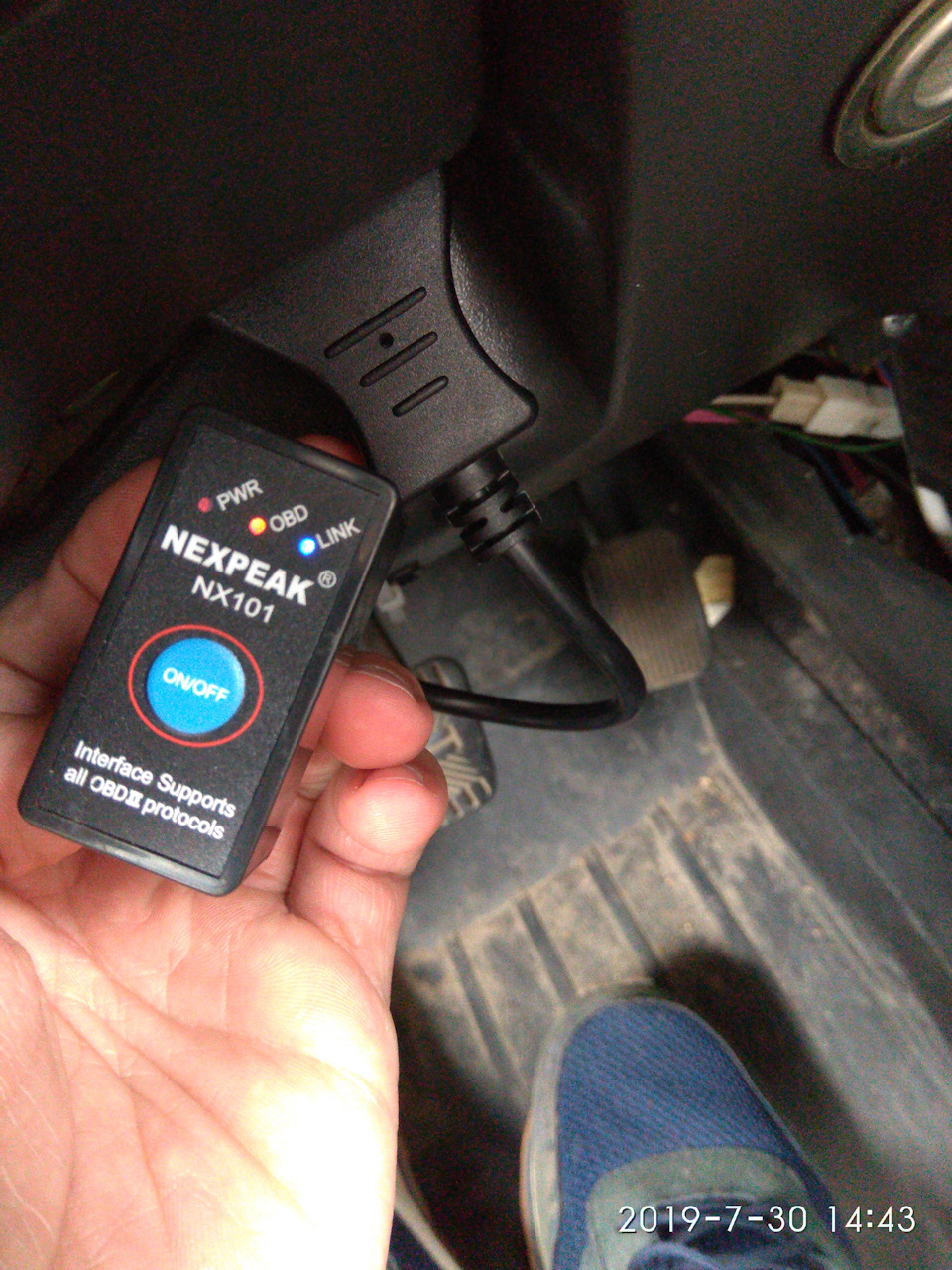

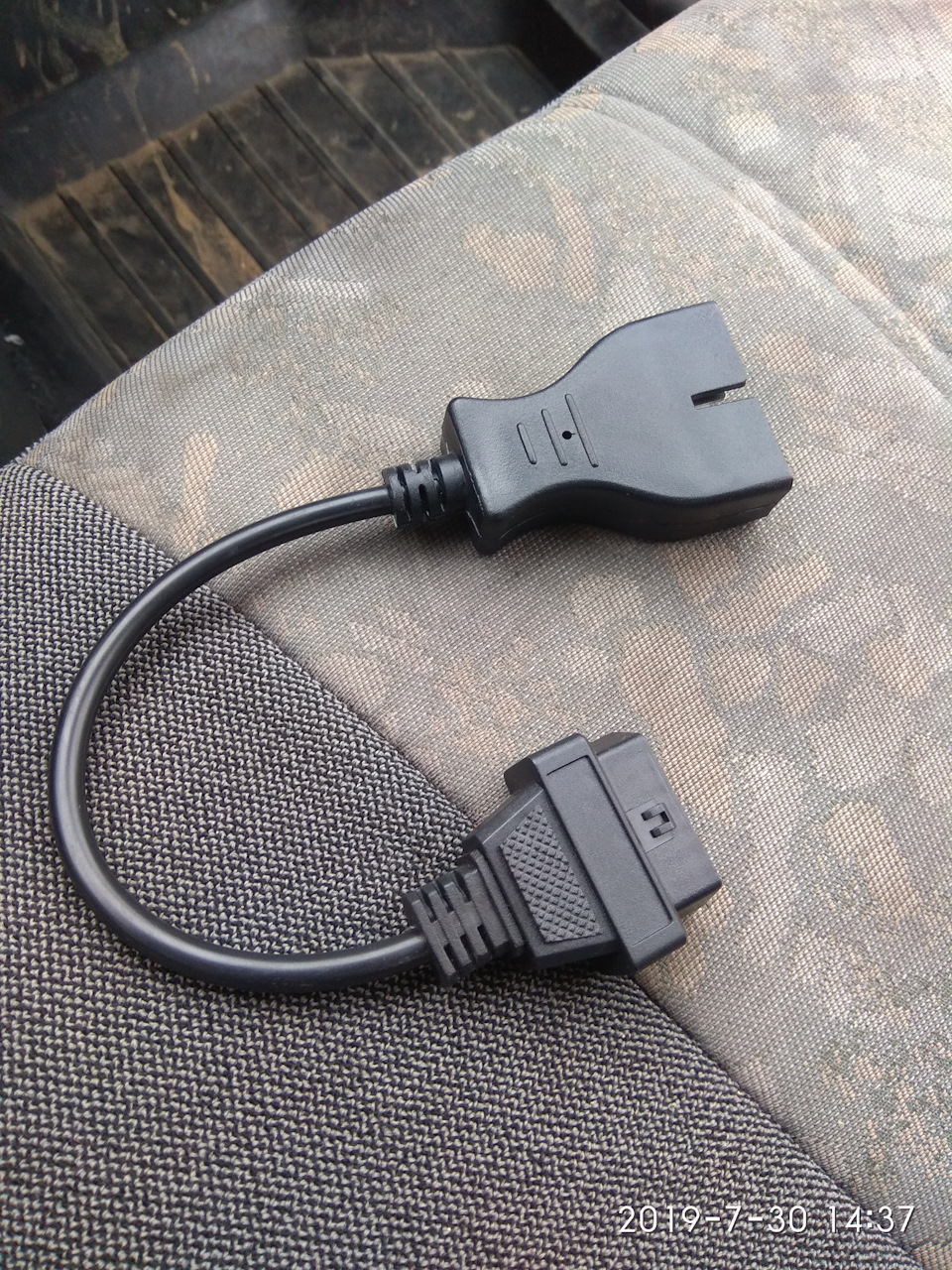

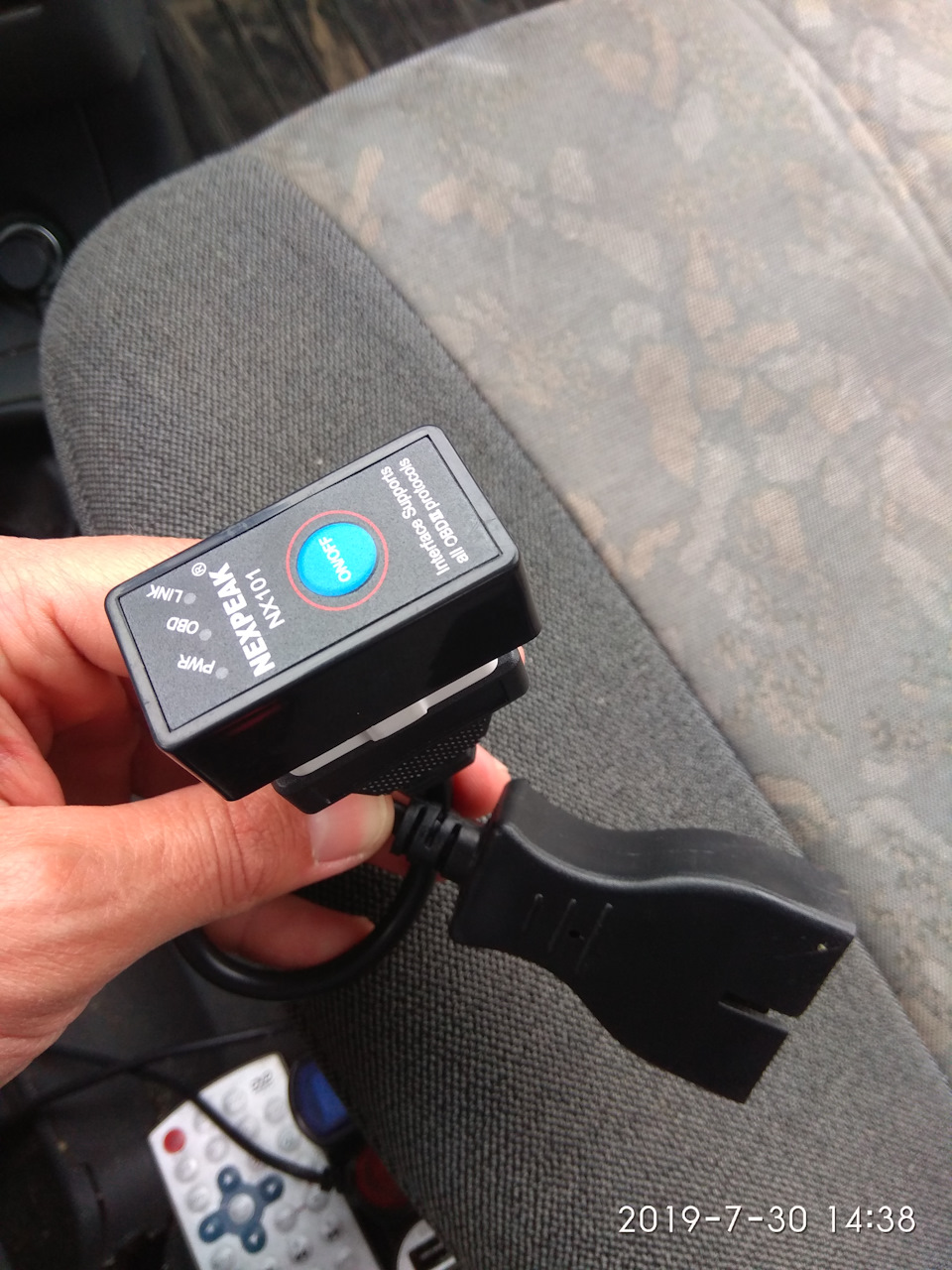

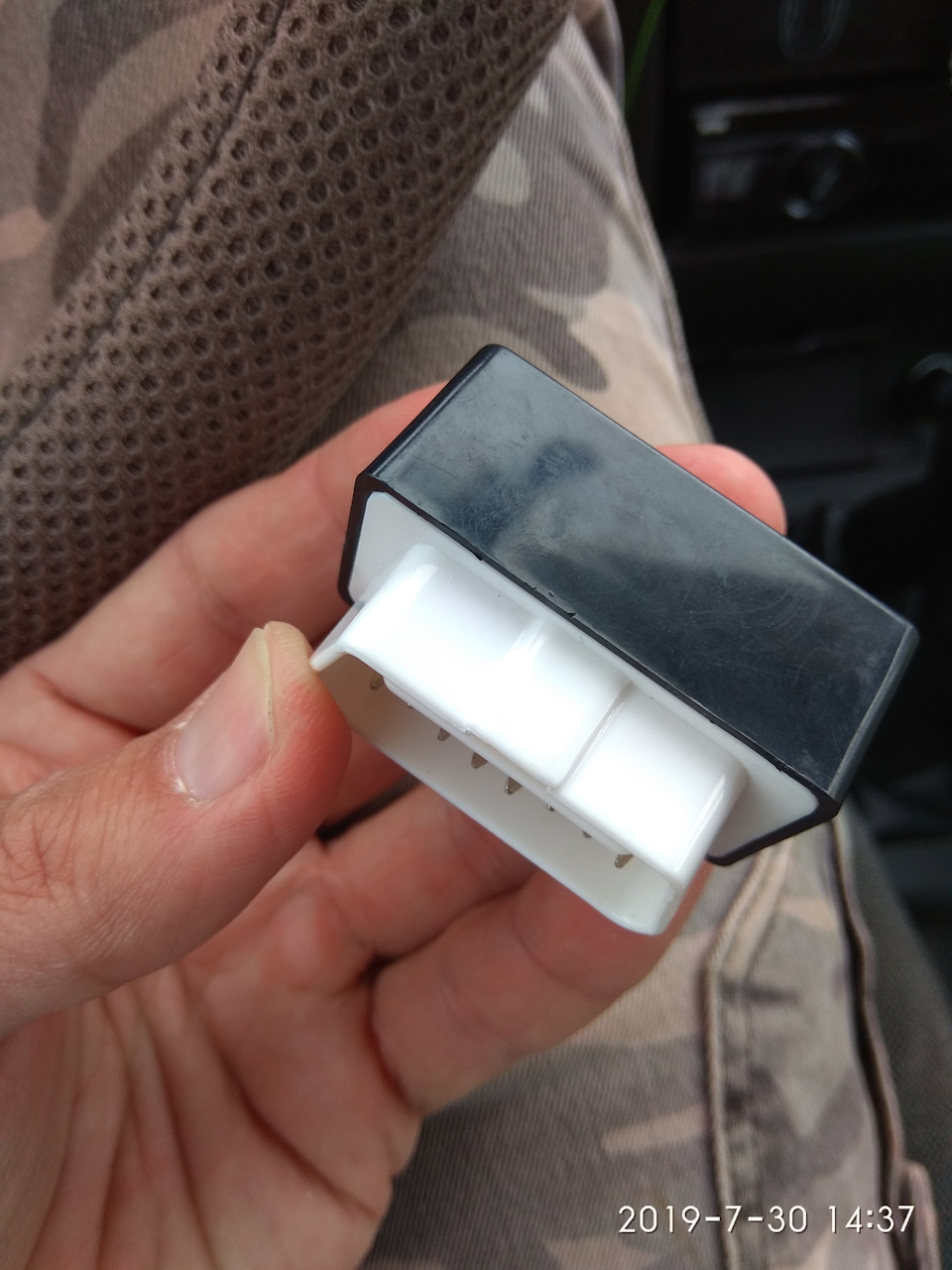

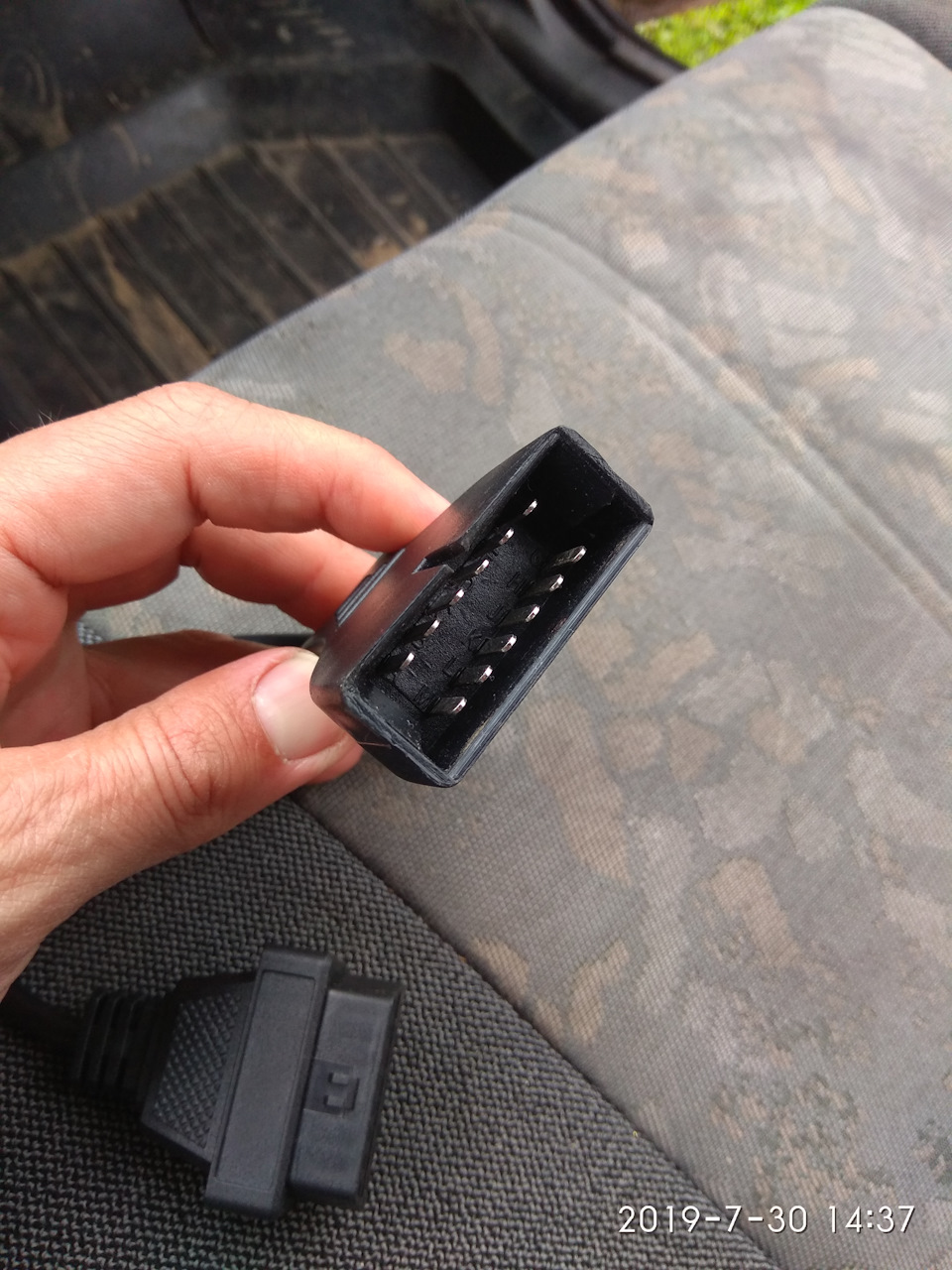

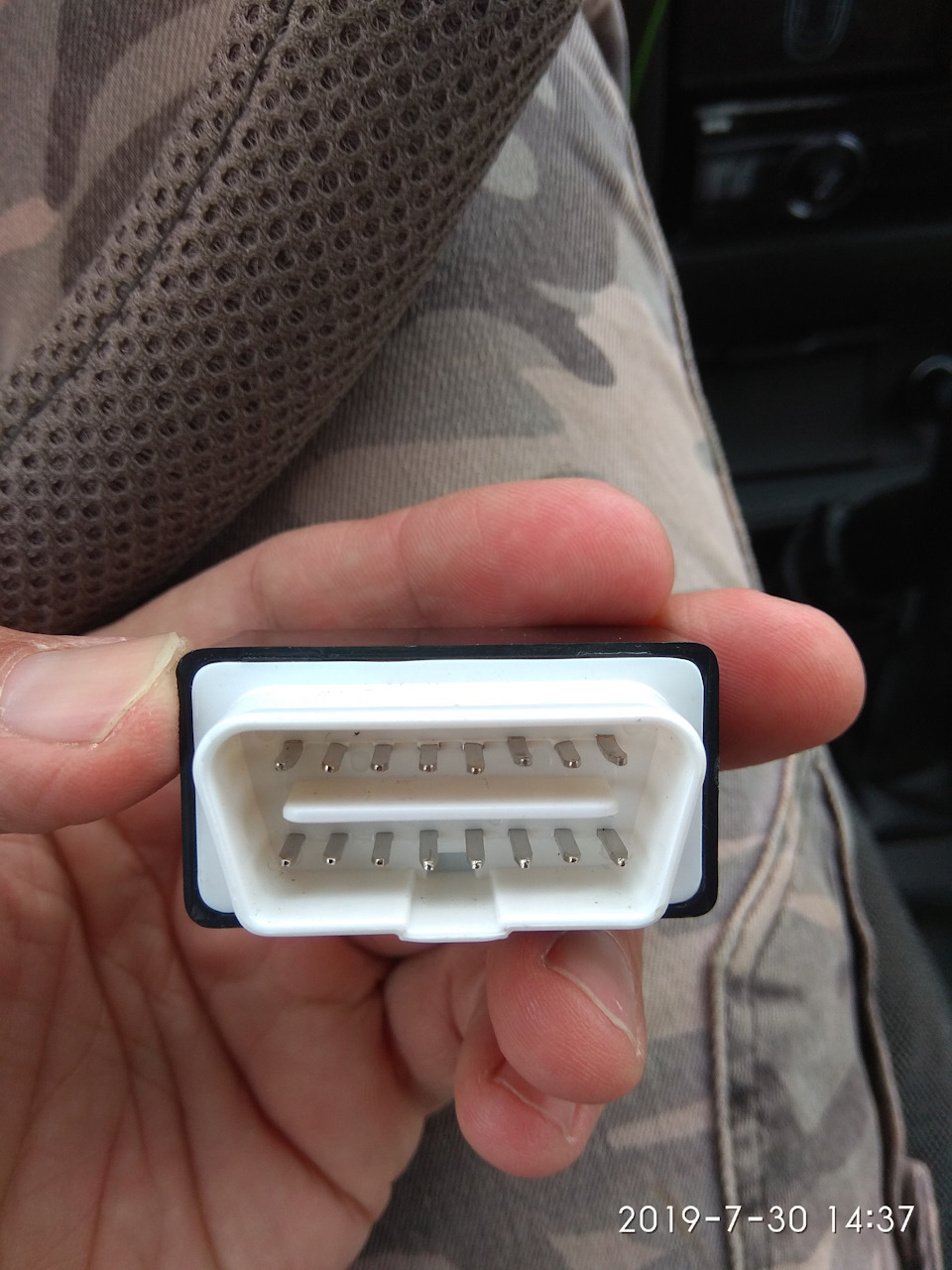

Попалась OBDшка не особо дорогая, с хорошим рейтингом у продавца. Кабель (переходник) СООТВЕТСТВУЮЩИЙ конечно тоже заказал.

Программу которую рекомендует продавец к OBD запустить на телефоне не получилось (слишком много замарочек).
Скачал с плей маркета другую и всё заработало!

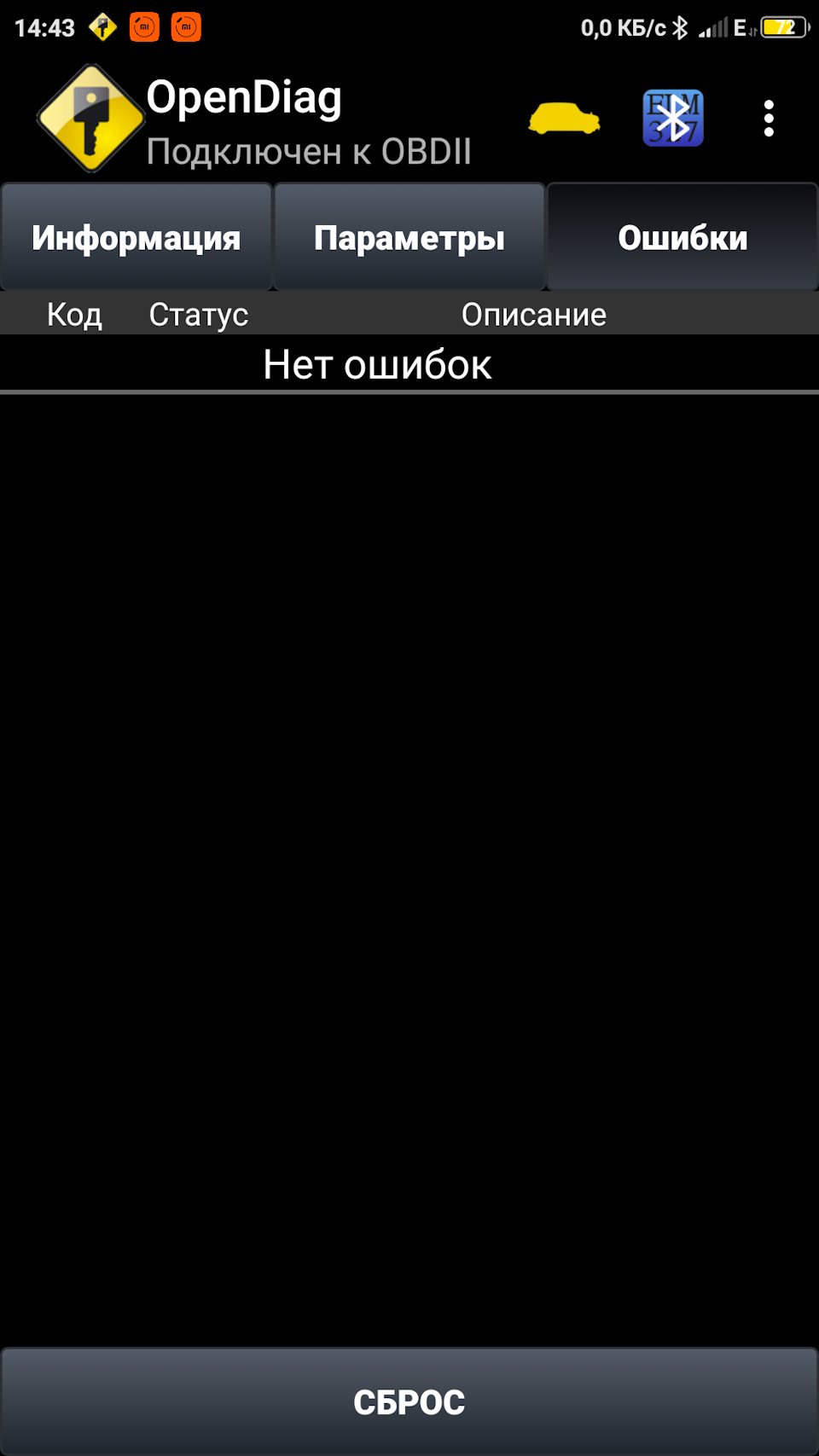

Программа находит сканер, подключается к нему и всё показывает.
Всё подряд не стал испытывать, попробовал подкрутить обороты, (можно как добавить, так и снизить обороты движки).
Просто на включённом зажигании почему-то OBD не подключается (возможно виновато реле), а вот при заведённом двигателе всё работает 👍

В общем удобная штука, до конца ещё не разобрался, но спустя некоторое время, когда сигналка сошла с ума и врубилась противоугонка ( блокировка) от ключа зажигания, через монтажный блок и на стартер, появилась ошибка 👇

По поводу сигналки, обратился к авто электрику, он и нашёл в чем дело, и устранил блокировку, от которой я не мог завести машину, из за многократного срабатывания втягивающего реле стартера, оказывается сигнализация думала что происходит угон и встала на режим блокировки и получается занизила напряжение подаваемое на стартер, от чего тот не мог нормально запуститься (((

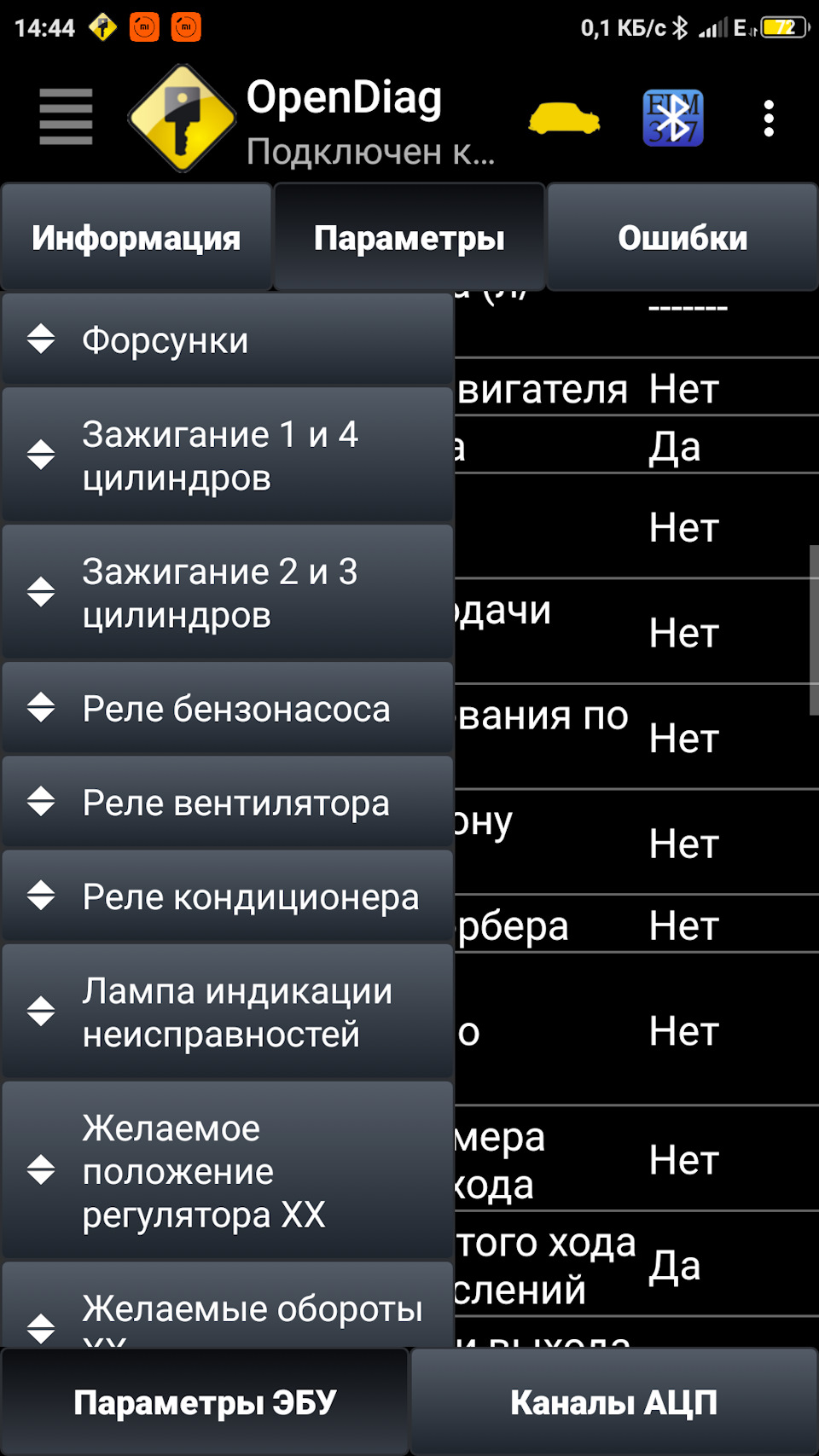

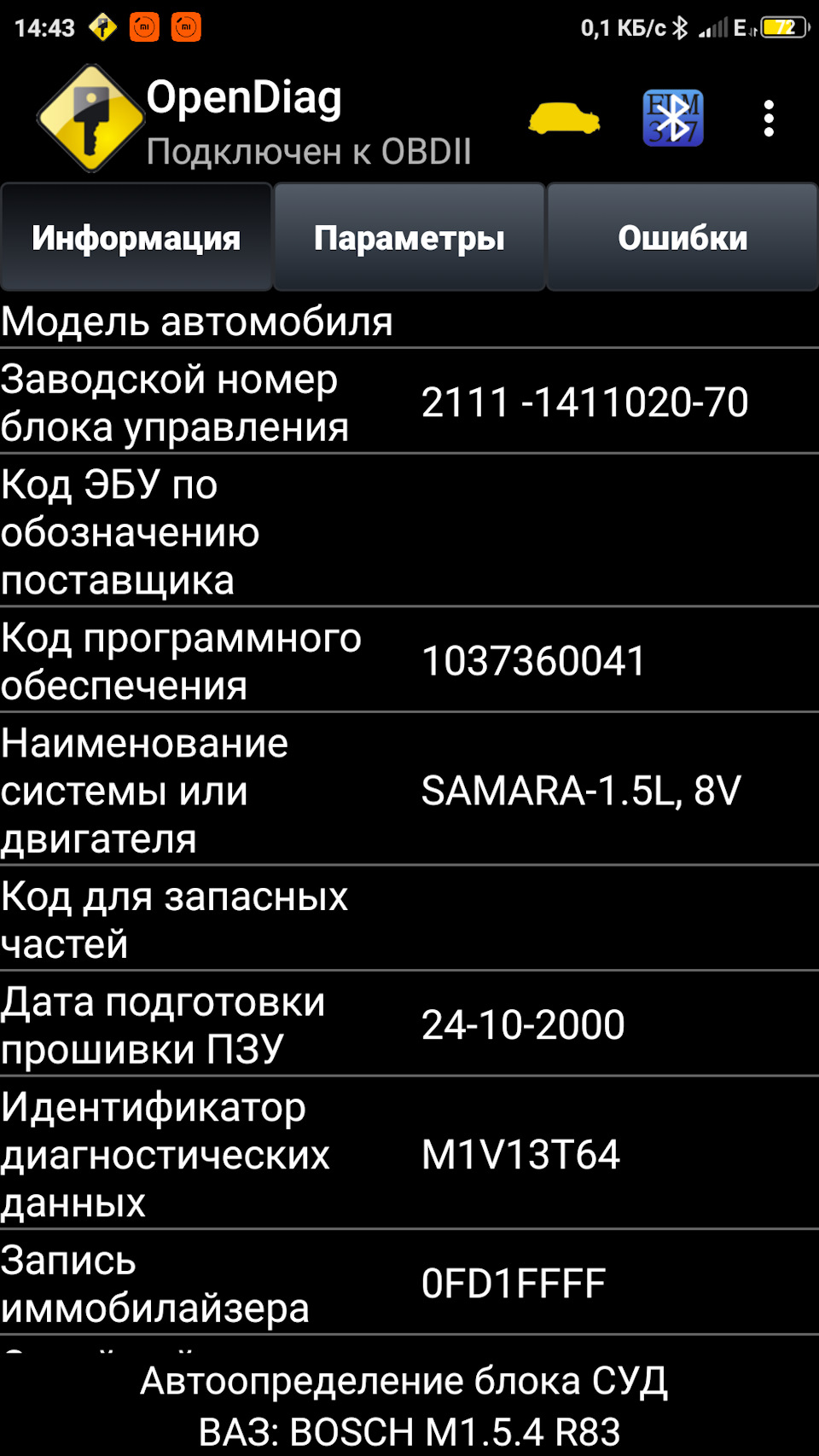

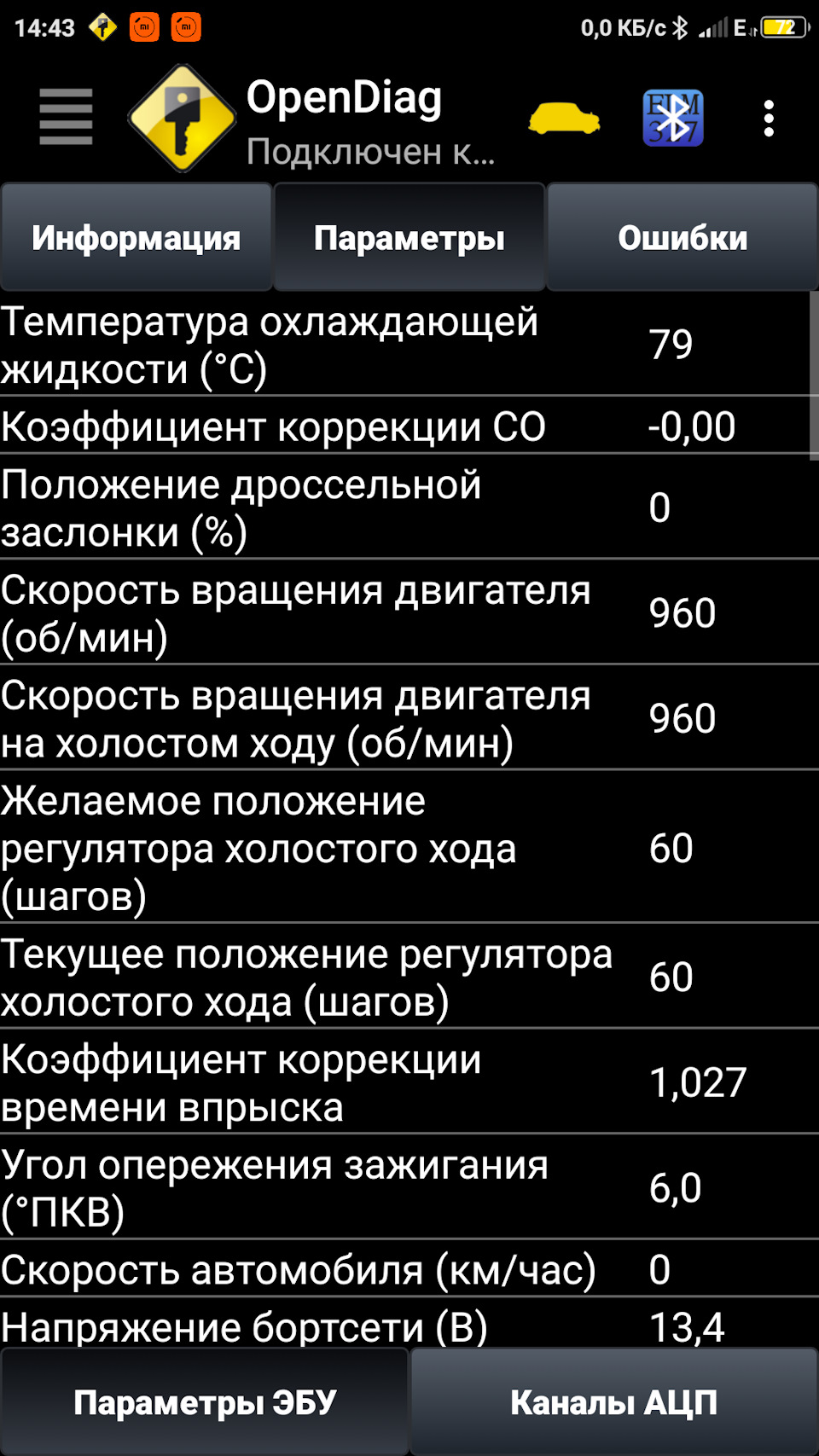

Сейчас всё в норме, вот ещё немного инфы с программы для диагностики 👇

Особо экспериментировать конечно не буду, малоли своими клешнями наделаю делов 😂
Так-же посмотрел у тестя на 14-ой (только там переходник не нужен), у него «ЧЕК» горел наверное уже лет 100 😂, и OBD нашло аж 4 ошибки 😨, когда их стёрли, лампочка погасла))
Вот такие дела 😉
Всем удачи 🤞
И ровных дорог 🙏

Обновлено: 22.09.2023

Для диагностики автомобилей на СТО или в условиях личного гаража используются специальные электронные считывающие приборы. Самым универсальным, доступным по цене устройством диагностики является сканер.

В комплексе с компьютером, ноутбуком или смартфоном он позволяет исследовать текущее состояние систем транспортного средства, выявить источник сбоев, корректировать программные установки блока ЭБУ.

Современный сканер осуществляет связь с внешними устройствами через Bluetooth. Он адаптирует цифровые значения информации, хранящейся в блоке управления, к виду, читаемому компьютером или другим устройством. Подключается к разъему, расположенному возле рулевой колонки.

На устройство визуализации информации (ноутбук, смартфон, компьютер) устанавливается специальная программа, которая идет в комплекте со сканером на дисковом носителе. Кроме того, софта в избытке в интернете.

Наиболее важными и востребованными возможностями использования сканера являются:

1. Считывание параметров идентификации – VIN-кода, прошитого в ЭБУ на заводе. Это позволяет сравнить его с кодом, нанесенным на кузове авто, прописанным в паспорте транспортного средства.
2. Считывание кодов ошибок с ЭБУ. При обыкновенной диагностике не всегда легко выявить скрытые неполадки. В памяти ЭБУ хранятся сведения о параметрах, измеряемых датчиками, с фиксацией отклонений от номинальных значений в виде кодов ошибок.
3. Определение программной версии, установленной автопроизводителем в блоке управления или измененной в процессе эксплуатации.
4. Очистка памяти ЭБУ от зафиксированных ошибок. Удаление надписи Check Engine, предупреждающей водителя о необходимости проверить двигатель.
5. Возможность считать цифровые характеристики работы отдельных агрегатов, сделать так называемый снимок параметров. Определить первопричину появления ошибки.
6. Считывание текущих параметров. Эта система дает возможность специалисту-диагносту в реальном времени считывать сведения, полученные из ЭБУ для их конкретного анализа. Благодаря данной функции специалист способен осуществить мониторинг функционирования систем машины, даже если ЭБУ не указал на первопричину перебоя в работе и не сформировал соответствующие коды поломок.
7. Возможность управления отдельными устройствами автомобиля мастером-диагностом, подачей команд через диагностический сканер в блок управления. При этом проверяется целостность цепей, работоспособность исполнительных механизмов.
8. Изменение параметров в прошивке блока управления с целью тюнинга двигателя: улучшение приемистости, повышение экономичности.
9. Установка более поздней версии программы завода-изготовителя в ЭБУ.
10. Синхронизация противоугонного устройства с командами управления двигателем.

Софт для диагностики автомобиля с помощью сканера постоянно совершенствуется, предоставляя новые возможности.

Время прочтения

Сложность материала:

Для профи — 4 из 5

Диагностический адаптер ELM327 широко популярен среди автомобилистов. Он позволяет провести быстрый компьютерный сервис электронных модулей, отследить значения важных параметров работы ДВС в режиме реального времени. Адаптер простой в обращении, не требует специальных навыков от владельца. Устройство активно применяется для диагностики не только зарубежных марок, но и отечественных автомобилей.

Простота работы с ELM327 очевидна – достаточно подключить прибор к сервисному разъему и синхронизировать с компьютером. Информация отобразится на дисплее ПК или смартфона.

В этой статье вы узнаете:

Важно:

Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.

1. Совместимость автомобилей ВАЗ с ELM327

Стандарт OBD 2, по которому работает адаптер, поддерживает сервис всех автомобилей с электронной системой управления впрыском. Некоторые различия имеются в диагностике определенных типов ЭБУ, но общие методы обслуживания остаются аналогичными.

В этом разделе пользователь сможет найти точную информацию о совместимости ELM327 с нужным автомобилем. В таблице перечислены годы выпуска, а также модели. Достаточно выбрать свой тип ВАЗ в списке и система автоматически выдаст всю информацию по компьютерному обслуживанию.

2. Режимы диагностики, OBD протоколы для автомобилей ВАЗ

Стандарт OBD насчитывает пять типов протоколов обмена информацией:

• тип CAN;
• KWP2000;
• ISO 9141 версия 2;
• J1850 VPW и PWM.

Назначение OBD заключается в согласовании различных электронных систем автомобиля и обеспечения обмена информацией между устройствами. Стандарт устанавливает ряд правил для передачи пакетов данных. Скорость обмена индивидуальна для каждого протокола. Адаптер ELM327 согласовывает ЭБУ и внешние устройства для считывания информации. Данные выводятся пользователю в доступном виде.

Наиболее скоростной является шина CAN. В последних моделях Жигулей предусмотрено использовании этого стандарта. Другие протоколы на этом семействе:

• ISO 9141;
• K, L линии;
• K, L линии (расширенная колодка 55 пин).

Отметим: количество поддерживаемых режимов диагностика и опроса бортовых систем зависит от установленного протокола. Владельцу необходимо проверить год выпуска и модель штатного блока управления перед сервисом. Чем более “свежий” ЭБУ, его прошивка, тем шире список доступных параметров сканирования.

Важно:

некоторые ЭБУ не поддерживают полный набор функций без применения дилерского сканера.

Выберите модель авто и год выпуска, чтобы определить какие режимы диагностики через адаптер ELM327 поддерживает ваш автомобиль, а так же на каком протоколе базируется OBD2 порт. Данные предсталвны на следующие модели ВАЗ и их модификации: 2114, 2107, 2110, 2112, 2109, 2115, 2106, 2108 и другие.

Примечание:

(1) — Цифры между скобками (x3) соответствуют количеству транспортных средств одного и того же типа

(2) — Мощность в лошадиных силах по DIN (умножается на 0,736 для мощности в кВт)

(3) — ПИД поддерживается только для основного датчика кислорода (№ 1)

• Столбец режима X: транспортное средство, показывающее 00000000 в режиме, означает, что соответствующий PID не активен и что в результате режим поддерживается, но не отвечает ни на какие запросы. Ни один из автомобилей, описанных ниже, не поддерживает режим 8.
• Энергетическая колонка: тип топлива, Die для дизеля, Pet для бензина, Hyb для гибрида
• Транспортные средства в этом списке классифицируются в алфавитном порядке в зависимости от марки, модели, затем в порядке возрастания мощности.

Режим 1

Этот режим возвращает общие значения для некоторых датчиков, таких как:

• скорость двигателя;
• скорость автомобиля;
• температура двигателя (воздух, охлаждающая жидкость);
• информация о датчиках кислорода и воздушно-топливной смеси.

Режим 2

Этот режим дает стоп-кадр (или мгновенные) данные о сбое. Когда ECM обнаруживает неисправность, он записывает данные датчика в определенный момент, когда появляется неисправность.

Режим 3

В этом режиме отображаются сохраненные диагностические коды неисправностей. Эти коды неисправностей являются стандартными для всех марок автомобилей и делятся на 4 категории:

P0xxx: для стандартных неисправностей, связанных с трансмиссией (двигатель и трансмиссия)
C0xxx: для стандартных неисправностей в шасси
B0xxx: для стандартных неисправностей по кузову
U0xxx: для стандартных неисправностей в сети связи

Более подробная информация и определение общих кодов неисправностей доступны на странице Стандартные коды неисправностей OBD.

Режим 4

Этот режим используется для очистки записанных кодов неисправностей и выключения индикатора неисправности двигателя.

Примечание: в основном нет необходимости устранять неисправность, которая не была диагностирована или устранена. MIL загорится снова во время следующего цикла движения.

Режим 5

Этот режим дает результаты самодиагностики, выполненной на датчиках кислорода / лямды. В основном это касается только бензиновых транспортных средств.
Для новых ECU, использующих CAN, этот режим больше не используется. Режим 6 заменяет функции, которые были доступны в режиме 5.

Режим 6

Этот режим дает результаты самодиагностики, выполненной на системах, не подлежащих постоянному наблюдению.

Режим 7

Этот режим дает неподтвержденные коды неисправностей. После ремонта очень полезно проверить, что код неисправности не появляется снова, без необходимости выполнять длительный тестовый запуск. Используемые коды идентичны кодам в режиме 3.

Режим 8

Этот режим выдает результаты самодиагностики на других системах. Вряд ли он используется в Европе.

Режим 9

Этот режим дает информацию о транспортном средстве, такую ​​как:

• VIN (идентификационный номер транспортного средства)
• калибровочные значения

Режим 10 (или Режим A)

Этот режим дает постоянные коды ошибок. Используемые коды идентичны кодам в режимах 3 и 7. В отличие от режимов 3 и 7, эти коды не могут быть сброшены с помощью режима 4. Только несколько дорожных циклов без появления проблемы могут устранить неисправность.

Особенности диагностики автомобилей ВАЗ и LADA автосканерами

Время прочтения

Сложность материала:

Для любителей — 3 из 5

Большинство современных российских автомобилей семейства VAZ и LADA оснащаются электронным блоком управления, а так же бортовым компьютером. Благодаря такой электронике все актуальнее становится применение оборудования для диагностики.

Наличие всевозможных датчиков на важных узлах (двигатель, электрика, КПП) позволяют контролировать параметры, а так же точно определять вид неисправности. Вся информация, считываемая такими датчиками, поступает на ЭБУ, затем данные с помощью стандартизованных протоколов преобразуются в числовые, и через разъем OBD2 передаются на диагностическое оборудование. Далее уже при помощи программного обеспечения на внешнем дисплее выводятся параметры и значения датчиков.

OBD2 Адаптер для диагностики считывает и удаляет ошибки, а так же в зависимости от возможностей и стоимости такой автомобильный сканер способен решить и другие задачи, вплоть до чип-тюнинга.

В данной статье рассмотрим и выберем подходящие сканеры для диагностики автомобилей ваз, а так же программы к ним. Кроме этого ознакомимся с теорией и приведем рекомендации для выполнения самостоятельной автодиагностики.

Регулярность автодиагностики

Совет от специалистов:

Рекомендуется периодически, но не реже 1 раза в квартал проводить компьютерную диагностику своего автомобиля.

1. Что проверяется при диагностике, и на каких автомобилях это возможно

Производители LADA постоянно совершенствуют выпускаемые модели, одновременно улучшая техническое, технологическое оснащение. Исключением являются только модели, где нет ЭБУ, до 1996 г.в.

Так же могут возникнуть проблемы при диагностике авто до 2000г.в, но в любом случае на данных моделях есть разъем, понадобиться переходники (с 12 pin на 16 pin), или использование VAG кабеля-адаптера 12 pin.

Компьютерная диагностика возможна на следующих моделях ВАЗ:

Список ЭБУ совместимых с оборудованием для компьютерной диагностики:

• Bosch MP7.0H
• Bosch M7.9.7
• Микас 10.3
• ME17.9.7 (ЗМЗ-409)
• М74
• M74K
• M17.9.7 Калина
• M17.9.7 Приора
• M17.9.7 Нива 4х4
• Январь4
• Январь 4.1
• M1.5.4
• M1.5.4N
• MP7.0

2. OBD2 автосканер для автомобиля ВАЗ — cписок контролируемых параметров

1. Вывод и чтение из блоков памяти БУ данных об ошибках/неполадках;
2. Отображение значений измеряемых параметров по факту;
3. Управление и контроль исполнительных механизмов;
4. Вывод графической информации со значениями во время после проверки (графики и таблицы);
5. Использование специализированных возможностей ЭБУ (в зависимости от производителя);
6. Тестирование и контроль компонентов схем электрических соединений, корректность установки компонентов электрических цепей (микросхем/датчиков);
7. Нормативные (заявленные) данные по контролируемым параметрам;
8. Проведение измерений напряжения;
9. Проведение измерений сопротивления;
10. Проведение измерений силы тока;
11. Использование осциллографа для регистрации значений, полученных при тестировании.
12. Определение около 3000 кодов ошибок;
13. Обороты двигателя — холостой ход, рабочий код;
14. ТОЖ;
15. Расход топлива;
16. Температура воздуха на впуске и скорость потока воздуха;
17. Абсолютное положение заслонки дросселя;
18. Кислородный датчик;
19. Показатели топливной системы и давления;
20. Считывание других данных и неисправностей.

Прибор для диагностики, подключенный к блоку управления Лады, оценивает точность, исправность датчиков. Результат – четкая оценка технического состояния, и получение возможности произвести ремонт в сжатые сроки с минимальными финансовыми затратами.

3. Разновидности оборудования, используемого для проверки LADA

Список диагностических прибор используемых не только в специализированных автосервисах, но самостоятельно, например – в гараже.
• Корректоры одометров, с установкой значений километража;
• Модели, поддерживающие протоколы, с помощью считывания информации, стирания ошибок, расшифровываются коды: ELM327 USB / Bluetooth / Wi-Fi работающий на чипе elm327;
• Vag адаптер (кабель) для поздних версий ЭБУ и колодками 12 pin;
• Тестеры, работа которых организована на основе осциллографов.

Спросом пользуются диагностические приборы, которые поддерживают совмещение с блоками ABS, SRS, а также – с использованием CAN-шины.

Современные популярные модели

Для обзора выбраны лучшие диагностические сканеры совместимые с ВАЗ. Внимание уделяем следующим образцам:

Scan Tool Pro

Scan Tool Pro – компактный адаптер без внешней среды, построен на универсальном микропроцессоре elm327 (базовый) Версия чипа v.1.5 (PIC18F25k80). Данный диагностический OBD2 сканер используют совместно с ноутбуком или смартфоном, имеется Wi-Fi и Bluetooth версии.

Девайс практичен и надежен, поэтому раскупают его у официальных дилеров очень быстро. Отзывы в основном на данный адаптер положительные, но есть сложность с покупкой из-за дефицита оригинальных версий. Поддерживает все распространённые протоколы и марки авто.

Scan Tool Pro Black Edition — бюджетный мультисканер

Хороший выбор для начинающего диагноста. Новинка 2022

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска (Россия, Азия, Европа, Штаты). Купить Bluetooth сканеры для автодиагностики марки Scan Tool Pro официального дилера, который дает гарантию 12 месяцев, можно по ссылке указанной справа. Удачной диагностики!

Launch Creader VII

Launch Creader VII. Полупрофессиональный инструмент для самостоятельной Диагностики современных систем управления двигателем и ЭБУ. Подходит для отечественных автомобилей оснащенными электронным блоком управления. Имеется внешний дисплей и встроенное ПО.

В данной версии полная база для российских автомобилей, адаптер подходит даже для ВАЗ 21124. Опционально в комплект входят переходники для различных марок авто.

Bosch KTS 590

Bosch KTS 590. Относится к профессиональному диагностическому оборудованию и стоит дороже, чем предыдущий автомобильный сканер. Подключается прибор к ноутбуку или стационарному ПК, так же есть и внешний дисплей.

В комплекте имеется осциллограф, а также цифровой мультиметр. Можно проводить не только компьютерную, но и инструментальную диагностику электрических цепей, соединений. Хорошо подходит для автосервисов,

Сканматик 2

Сканматик 2. Прибор, очень хорошо показал себя именно с Российским автомобилями. Сканматик 2 характеризуется достаточно высокой эффективностью работы, считывает информацию с помощью планшета или смартфона.

Поддерживаемые протоколы: OBDII/EOBD (13 x ISO-9141/ISO-14230 (KLINE); 1x High Speed CAN (ISO-15765); 1x Single Wire CAN (GM-LAN). 1 x J1850 VPW; 1 x J1850 PWM; 1 x Medium Speed CAN (GM-LAN). В комплект входят переходники для различных марок авто, дополнительно переходники можно докупить у официального дилера.

Launch X431 Pro

Launch X431 Pro. Лидер российского рынка оборудования для автодиагностики. С 2016 года поставляется с адаптером DBS Car II, а так же в комплекте планшет объемной памятью для программ и емкой батарей.

Более 100 поддерживаемых марок авто и максимальный доступ к электронике автомобиля. Самый дорогой и представленных вариантов.

Адаптер VAG (VAG-COM 409.1)

Диагностический VAG кабель K-line (VAG-COM 409.1). Адаптер сделан на чипе FTDI, хорошо совместим с ЭБУ Январь, МИКАС и других ЭБУ устанавливаемых на отечественных авто, в том числе ГАЗ. К нему не так удобно подключать проводки (нет зажимов).Чаще применяется для диагностика авто до 2006 года выпуска.

4. Порядок использования

Перед приобретением адаптера удостоверьтесь в его совместимости с вашим авто. После приобретения адаптера важно правильно выполнить подключение сканера к разъему. Как правило, OBD 2 коннектор находятся в салоне под торпедой. У моделей до 2006 года выпуска обычно 12 pin разъем (GM), и чтобы подключить сканер потребуется переходник на 16 pin.

Информация по расположению разъемов представлена в таблице и на фото ниже.

Расположение диагностических разъемов и рекомендуемые автосканеры:

Расположение разъемов на некоторых автомобилях:

5. Используемые программы и приложения

Программное обеспечение, которое может быть использовано для диагностики в представлено широко. Портативный прибор для диагностики Scan Tool Pro или любой другой OBD2 адаптер без собственной внешней среды способен работать, как через смартфон (Anroid, iOS), так и через ноутбук c ОС Windows.

Распространенными и популярными программами для диагностики Ваз и Газ в настоящее время являются:

• OpenDiagPro. Предназначена для машин с инжектором. Контролирует не только все основные цифровые и графические параметры силового агрегата, но указывает на ошибки ЭБУ. Имеется версия для ПК и смартфонов, используют для диагностики через 16 pin OBD2.
• Diagnostic Tool v1.31.2 — функциональная программа, огромное число регулировок. Работает через KLine (VAG адаптер-кабель). Распространяется только версия для компьютеров и ноутбуков.
• Стандартная программа My Tester VAZ, используют при выпуске автомобиля с завода. Так же подойдет для диагностических операций. Только версия для ПК.
• Программа KWP_D дает возможность производить проверку всех марок отечественных машин, ряда популярных иномарок, их силовых агрегатов. Версия только для настольных ПК.
• Интерес пользователям также представляет программа АВТОВАЗ New. Она помогает проводить ревизию впрыска топлива, управлять работой форсунок, бензонасоса. Только версия для ПК. Работает так же через KLine (VAG).

Столкнулся с такой проблемой как поиска нужного сканера elm 327. Читал про разные версии, разные протоколы, пробовал просканировать авто elm 32v 2.1, что не удивительно не подошло. Так вопрос в том, какой сканер выбрать или хотя-бы скажите, может кто знает, какой протокол у ЭБУ Январь 5.1? Там ещё колодка диагностики gm12.

Лада 2115 2002, двигатель бензиновый 1.5 л., 77 л. с., передний привод, механическая коробка передач — просто так

Машины в продаже

Комментарии 10

Подключение понятно, тут вопрос в основном про протоколы. Может я не понятно написал. И как я понял 1.5 версия тоже разная бывает, на 6 протоколов и больше. Интересно просто, какой протокол у моего ЭБУ.

Заказывал с али экспресс читает — ваз рено шевроле. Это те которые сам лично диагностировал. Фото ниже

Подключение понятно, тут вопрос в основном про протоколы. Может я не понятно написал. И как я понял 1.5 версия тоже разная бывает, на 6 протоколов и больше. Интересно просто, какой протокол у моего ЭБУ.

Такой же есть, версия 2.1. Не работает.

У меня версия 1.5 и одна плата. У тебя две платы в корпусе, это версия 2.1…

Версия 2.1 с одной платой и 2 протокола. 1.5 с двумя платами и на 6 и более протоколов.

В настоящее время правильными и полноценными с поддержкой всех диагностических протоколов (SAE J1850 PWM, SAE J1850 VPW, ISO 9141-2, ISO 14230-4, ISO 15765-4) будут ELM327 с микроконтроллером PIC25K80 и PIC18F2480 вне зависимости от версии (чаще всего встречаются версии 1.4 и 1.5).
«Поддельный» вариант сканера ELM327 производится на более дешевом CAN контроллере MCP2515, STM32F042, BK3231Q, 25K80 QBD327 имеет прошивку в которой не поддерживается, или поддерживается некорректно определенное число AT-команд, а также отсутствует поддержка протокола SAE J1850 (чаще всего встречаются версии 2.1 и 1.5).
Значить ищи что бы елм был на pic контроллере. Точно не ошибёшься.

Время прочтения

Сложность материала:

Для профи — 4 из 5

• электронная система управления двигателем.
• диагностический блок (бортовой компьютер).
• предусмотрена возможность установки гидроусилителя руля и электрических стеклоподъёмников.

В зависимости от года выпуска и установленного ЭБУ, предусмотрены OBD2 (16 PIN) и GM12 (16 PIN). Материал подойдет для владельцев ВАЗ 2110 с 8 и 16-клапанными бензиновыми инжекторными двигателями с рабочим объёмом 1,5 — 1,6 л.

1. Способы выполнения диагностики ВАЗ 2110

Сервис на автомобиле ВАЗ 2110 осуществляется двумя способами:

Самодиагностика систем управления. ЭБУ опрашивает электронные узлы, сохраняет имеющиеся ошибки. Коды ошибок выводятся на приборной панели.

Внимание:

Второй способ позволяет оценить параметры работы в реальном времени, считать ошибки, получить данные и параметры датчиков ЭСУД.

2. ЭБУ ВАЗ 2110 и подходящие сканеры

• BOSCH M1.5.4, BOSCH M7.9.7, BOSCH MP7.0 HFM;
• GM ISFI-2S, VS 5.1;
• M73, M74, М74К;
• Январь 4, Январь 5.1, Январь 5.1.1, Январь 5.1.3, Январь 7.2.

Для связи с ЭБУ через OBD2 порт по CAN шине применяются:

Для связи с ЭБУ через OBD порт при отсутствии CAN шины:

;
• VAG KKL–Line.
• Другие KKL–Line адаптеры.

Более подробная информация по диагностическим автосканерам для ВАЗ 2110 изложена далее.

ЭБУ ВАЗ 2110 и возможности диагностики блоков

Таблица с информацией о применяемых ЭБУ в зависимости от двигателя, а так же возможности диагностических блоков.

Расположение ЭБУ:

Бортовой компьютер расположен под центральной консолью торпеды. Сбоку закрыт пластиковым щитком. С фронтальной стороны к ЭБУ подходят сигнальные провода, объединенные в колодку.

Крепление блока выполнено на металлической планке в горизонтальной плоскости. Для снятия достаточно открутить винты, отщелкнуть колодку связи и вытащить модуль наружу.

К слову, снятие ЭБУ необходимо только при прошивке контроллера или его замене.

Чип-тюнинг и прошивка ВАЗ 2110:

Серийные прошивки заточены под сбалансированную работу ДВС с небольшим расходом топлива. ПО A5V13L05 для Январь 5.1.1 относится к третьему поколению. Она поддерживает широкополосный датчик детонации, имеет обновленный канал обработки потока. Настроена под соблюдение норм Россия-83. ПО B103EQ09 для Bosch М7.9.7 работает со стандартом ЕВРО-2.

Модернизированные прошивки дают явный прирост мощности, но с увеличенным расходом. Достигается это путем игнорирования норм токсичности, корректировки впрыска и зажигания.

3. Способы диагностики ЭБУ и ошибок на VAZ 2110 через OBD разъём

Рассмотрим примеры вариантов анализа электронных систем данного автомобиля.

Загорелся Check Engine на ВАЗ 2110?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

С помощью приборной панели (бортового компьютера):

В этом режиме блок самостоятельно запросит все элементы и выведет результат на табло. Для этого необходимо зажать клавишу сброса одометра и включить зажигание. Стрелки приборов начнут движение. После выполнения на экране появятся коды с отображением неисправности.

Второй способ – замыкание контактов на разъеме:

Автосканеры или адаптеры.

Для старых моделей бортовых компьютер применяется стандартный K-Line VAG адаптер. Обмен пакетами информации происходит через К-линию связи. Устройство подключается к сервисному разъему машины.

CAN шина:

Обзоры диагностических сканеров для Ваз 2110

Читай подробные статьи по обзору автосканеров, в том числе совместимых с ВАЗ 2110.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Прошивка и чип-тюнинг.

Прошивка производится для обновления внутреннего ПО блока управления. Для этой цели можно использовать как серийные, так и чипованные программы. Они маркируются тремя частями символов. Первый показывает применяемость:

• J4 — Январь-4,4.1; • J5 — Январь-5.1.Х; • V5 — VS-5.1; • М1 — М1.5.4 (N); • M7 — MP7.0.

Расшифровка прошивок:

Чипованный автомобиль отличается повышенными динамическими и мощностными характеристиками.

Прошивка ЭБУ

Для блоков управления ВАЗ 2110 применяется ПАК загрузчик CombiLoader. Состоит из аппаратного порта с USB портом для компьютера. Для подключения к ЭБУ используются 55 и 81-контактные колодки.

Возможна коммутация с OBD2 портами сервисных разъемов. Программа отлично работает с универсальными кабелями, предназначенными для большинства диагностических портов.

4. Инструкция по диагностике ВАЗ 2110 через OBD разъем своими руками через ноутбук или смартфон

Определить, где находится OBD2 разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для ВАЗ 2110 зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для ВАЗ 2110»

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок ВАЗ 2110»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

После авторемонта требуется повторно проверить автомобиль на ошибки адаптером (сканером). Стереть ошибки при необходимости.

Scan Tool Pro — бюджетный мультисканер для ВАЗ 2110

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с ВАЗ 2110.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

5. Частые вопросы по автодиагностике через компьютер или смартфон ВАЗ 2110

Рассмотрим наиболее частые вопросы, возникающие у владельцев во время диагностики.

Диагностика ЭБУ через OBD2

Старые модели электронных систем управления оснащены К-линией передачи. Для подключения подойдет K-Line VAG адаптер. Поддерживаются протоколы обмена ISO: 9141-1, 9141-2, 14230, KWP2000. Подключается к диагностическому гнезду на автомобиле. Позволяет считать ошибки, определить дефектные узлы, стереть коды из памяти ЭБУ.

Для инжекторных автомобилей применяются другие методы подключения. Присутствует разъем OBD2, а обмен пакетами происходит по шине CAN. Стоить отметить, что контактная группа оснащена 16 пинами. Для передачи информации используется 2 провода: CAN-High и CAN-Low.

Читайте также:



• Как подключить елм 327 к ниссан кашкай



• Как поменять ремень генератора на ниссан куб az10



• Как отключить кар плей на киа



• Как поменять топливный фильтр на митсубиси рвр



• Какой вылет у дисков опель вектра с

Содержание:

1. Зачем нужна диагностика
2. Что необходимо для работы
3. ELM327

Современные автомобили обильно наполнены всевозможной электроникой. Потому проведение компьютерной диагностики стало вполне обыденным явлением при ремонте автомобиля.

Не исключением являются автомобили ВАЗ 2110 с инжекторными моторами, провести проверку которых с помощью компьютеров, специальных адаптеров и программного обеспечения можно даже своими руками.

Колодка проверки

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%.
2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Что необходимо для работы

Если вы решили проводить диагностику неисправностей своего ВАЗ 2110 самостоятельно, то вам потребуется несколько основных вещей для этой работы.

Выбирая адаптер и кабель, принимайте во внимание особенности вашего автомобиля. Не все адаптеры универсальные. Для ВАЗ 2110 примером отличного адаптера служит ELM327. О нем поговорим позже.

Как это работает?

Теперь разберемся, как все это вместе функционирует и как можно своими руками продиагностировать автомобиль.

1. Программа диагностики отправляет по средствам COM-порта сигналы через адаптер на контроллер автомобиля.
2. Контроллер отправляет в ответ информацию.
3. Программа проводит обработку полученных данных, выдавая соответствующий результат на экран вашего компьютера.
4. Обмен данными осуществляется по соответствующему протоколу. В зависимости от производителя автомобиля, протокол может быть разным, иметь свои особенности.
5. Для упрощения диагностики, многие производители используют универсальный протокол ODB II. Его возможности ограничены и адаптирован не под все автомобили. Он подходит для модели ВАЗ 2110 идеально, поскольку десятка не отличается повышенным количеством электроники в отличие от более современных автомобилей.
6. В случае с ВАЗ 2110, программа на экране компьютера выдаст результат в виде кодов ошибок. Достаточно открыть материал, где мы описывали коды ошибок для ВАЗ 2110, чтобы понять, какая именно поломка настигла вашу машину. Далее предпринимаются соответствующие действия по их устранению.

Существенным достоинством диагностики является тот факт, что после нее вы точно знаете, с неисправностью какого характера вы имеете дело. Вам не придется перебирать половину автомобиля, чтобы отыскать источник проблем.

Виды диагностики

Компьютерную диагностику автомобиля можно разделить на три основных вида, один из которых непосредственно к ВАЗ 2110 отношения не имеет.

1. Проверка подвески. Ее необходимо проводить в том случае, если резина начала неравномерно изнашиваться или при движении слышатся посторонние звуки. Диагностика позволит определить причины сноса задней и передней оси, что вы можете заметить при вхождении в повороты на скорости.
2. Проверка двигателя. Основная доля диагностических мероприятий приходится на силовые агрегаты. Компьютер и адаптер помогут вам, если наблюдается нестабильность холостых оборотов, машина с трудом заводится, увеличивается расход топлива, падает мощность и пр.
3. Проверка АКПП. Поскольку ВАЗ 2110 не оснащается автоматической коробкой передач, смысла в проведении ее диагностики нет.

Разъемы

Вы решили провести диагностику. Но что и куда подключать?

На ВАЗ 2110 разъем для компьютерной диагностики (КД) располагается снизу рулевой колонки справа от водителя. Разъем носит название OBD. Эта информация существенно упрощает поиск подходящего адаптера.

Чтобы провести проверку, вам следует выполнить следующую последовательность операций:

• В разъем возле рулевой колонки OBD вставляется адаптер;
• Компьютер при этом нужно уже включить;
• Когда колодка будет соединена с адаптером, нужно включить зажигание. Без питания программа работать и считывать данные не сможет;
• Далее подключаем программу, с помощью которой осуществляется тестирование;
• Если все элементы работоспособны, на мониторе компьютера отобразится электроника авто;
• Приступайте к проверке.

Распиновка

Поскольку для проверки нам требуется колодка диагностики, то есть OBD, не лишним будет узнать об особенностях ее распиновки. Так вы легко разберетесь, как выполнять подключение:

• Контакт А — несет ответственность за подключение массы;
• Контакт В — требуется, чтобы подключить L-Line. Учтите, не все автомобили имеют этот контакт;
• Контакт М — служит для подключения K-Line;
• Контакт Н — питание +12В;
• Контакт G — контролирует работу бензонасоса.

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

ELM327

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

• DOS;
• Windows;
• MacOS;
• Linux;
• PalmOS;

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

• Считывает коды ошибок, неисправностей автомобиля;
• Отображает коды и их описание;
• Экспортирует данные на распечатку, если необходимо;
• Удаляет коды ошибок;
• Выводит данные в метрической системе измерения и системе, используемой в США;
• Записывает, сохраняет данные, строит графики;
• Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу. Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование.

Комплектация

Приобретая такой адаптер, вы получаете:

• Высокоточный адаптер, основанный на процессоре ELM327;
• Кабель OBDII;
• Кабель для соединения с компьютером;
• Диск с бесплатным программным обеспечением.

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

 Загрузка …
