Задумался я о покупке автосканера, так как вещица достаточно полезная и как вроде можно за купить за небольшие деньги. Ну и конечно же первым делом я пошел на «AliExpress», но прочитал добрую сотню комментариев понял, что на приору подходят не все, а только версии OBD2 V1.5, поэтому прошу у вас помощи, если не затруднит, скинуть ссылку на рабочий автосканер для Приоры 2008 года, буду премного благодарен

Диагностика Приоры ELM327

Вступление

В конце 20-века большая часть двигателей автомобилей уже управлялась с помощью электронного блока. Процесс работы двигателя стал контролироваться ЭБУ. Механических частей стало намного меньше, а сами двигателя стали более надежными и неприхотливыми. Блок управления полностью видит всю работу ДВС и мониторит ее, малейшая погрешность в работе или выход из строя одного из датчиков будет отмечен в журнале ошибок ЭБУ.

Для чтения этих ошибок был выведен специальный диагностический разъем. Именно к этому разъему подключается сканер, и просматривается журнал ошибок двигателя. В данной статье речь пойдет о диагностическом разъеме Лады Приоры и о сканерах, которые подойдут для чтения ошибок двигателя.

Разъем Приоры

Основными диагностическими разъемами являются OBD-разъемы. На более ранних моделях ВАЗ, таких как 2110, использовался разъем ОБД-1. В настоящее время от него отошли и наиболее популярный разъем, который используется во всех современных моделях Лады – OBD-2.

Данная диагностическая колодка в Приоре находится за отсеком вещевого ящика (бардачка) именно к ней подключается сканер.

Диагностика

Диагностику Приоры можно провести на любой станции технического обслуживания. Это позволяет выявить проблемы с двигателем, а именно виновника проблемы. Она поможет сэкономить деньги, время и усилия для поиска причины самостоятельно или «методом тыка».

Такое сканирование двигателя на СТО производиться дорогим и продвинутым сканером, что довольно не дешево. Проверка ЭБУ Приоры на ошибки в специализированном сервисе обойдется в сумму от 1000 рублей и выше.

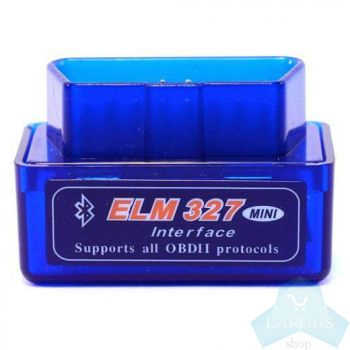

Диагностика сканером ELM-327

Благодаря китайским инженерам диагностика автомобилей стала намного проще и дешевле. На китайских сайтах не так давно появился универсальный сканер ДВС, который подходит практически ко всем авто имеющим разъемы ОБД-2.

Сканер ELM 327 на сайте АлиЭкспресс стоит от 5 до 10 долларов в зависимости от версии.

Данный гаджет делиться на два вида и при покупке на это стоит обратить особое внимание. ЕЛМ 327 работает с нашими отечественными автомобилями только на версии 1,5. Следовательно, приобретать необходимо сканер ELM-327 v1.5. Если же приобрести версию 2,1, то работа с отечественными автомобилями не гарантируется.

Так же следует отметить, что данный сканер работает только в паре со смартфоном. Если Вы обладаете смартфоном на базе андроид, то вам достаточно купить сканер только с Блютусом.

Если же Ваш смартфон на базе iOS, то необходимо приобретать сканер с Wi-Fi модулем, так как смартфоны Apple не позволяют подключать сторонние устройства по Блютус.

Приложение для диагностики

Существует несколько действительно полезных приложений с помощью которых можно провести качественную диагностику автомобилей.

OpenDiag Mobile

Является основным и наиболее полезным приложением для диагностики отечественных автомобилей. Данное приложение разработано специально для автомобилей российского производства.

Плюсы и минусы

• Раскодирование всех ошибок и подробное описание неисправности;
• Мониторинг за работой двигателя онлайн;
• Просмотр пропусков воспламенения;
• Запись ЛОГов;
• Принудительное включение вентиляторов и многое другое;

• Отсутствие в AppStore, то есть для iOS оно не подходит;
• Некоторые ЭБУ являются платными;

Car scanner ELM OBD2

Данное приложение хоть и не затачивалось под отечественные машины, но очень хорошо работает с ними. Является альтернативой опен диаг для iOS.

Плюсы и минусы

• Бесплатное приложение;
• Большое количество различных функций;
• Мониторинг за работой двигателя онлайн;

Пример диагностики сканером ЕЛМ327

Ниже приведен пример диагностики автомобиля сканером с АлиЭкспресс на версии 1,5 с использованием телефона на Андроид и приложения OpenDiag на Лада Приора.

Все манипуляции со сканированием ЭБУ необходимо проводить на запущенном двигателе или со включенными зажиганием.

Подключаем сканер к разъему ОБД-2 ждем пока заморгают индикаторы.

Далее в телефоне переходим в Настройки/Bluetooth. Там находим OBD II и делаем с ним сопряжение. При сопряжении устройство запросит код-пароль — 1234, данный код является для всех сканеров одинаковым.

Следующим этапом переходим в приложение OpenDiag. Нажимаем на кнопку меню, выбираем тип соединения и ставим галочку на Bluetooth ELM.

Далее нажимаем на кнопку в верхнем правом углу и выбираем наше устройство в данном случае OBD II. После этого произойдет подключение.

Процесс подключения завершен далее можно форсировать само приложение и ознакомиться с его функциями.

Видео диагностики сканером ЕЛМ

Источник

Как сделать диагностику на приоре самому

Диагностика и расшифровка кодов на Ладе Приоре

Как и любой современный автомобиль, Лада Приора оборудована десятками всевозможных датчиков, от функционирования которых зависит состояние основных систем транспортного средства. Диагностика машины на предмет ошибок позволяет обнаружить все неисправности датчиков с целью устранения поломок. Сейчас вы узнаете, как расшифровываются коды ошибок Приора и как самостоятельно произвести диагностику бортового компьютера (далее – БК).

Диагностика своими силами

Различные поломки датчиков и других устройств могут спровоцировать увеличенный расход бензина, некорректную работу мотора, повышенный износ элементов систем авто. Несмотря на наличие ошибок, Ваз Приора будет ездить до тех пор, пока из-за них водителю не придется делать дорогостоящий ремонт.

Автомобиль ВАЗ Приора

Чтобы автомобилисту не пришлось внезапно столкнуться необходимостью ремонта, на ВАЗ Приора устанавливается специальный контроллер, при помощи которого водитель может произвести диагностику поломок. Это можно сделать как при помощи специального дополнительного оборудования, так и установленного в машине бортового компьютера.

По факту для проведения диагностики автовладельцу достаточно будет нажать несколько кнопок и считать комбинации неисправностей.

К примеру, у вас нет специального тестера, поэтому мы рассмотрим диагностику транспортного средства на предмет ошибок, используя бортовой компьютер. БК встроен в приборную панель и с его помощью можно считать комбинации неисправностей. Для этого необходимо активировать режим тестирования авто.

Стрелки на приборной панели перемещаются до максимальных значений при проведении самостоятельной диагностики транспортного средства

1. Для начала отключите зажигание. После этого зажмите кнопку сброса суточного пробега и включите зажигание. Обратите внимание: кнопка при этом должна быть зажата.
2. На приборной панели транспортного средства есть жидкокристаллический индикатор, наблюдайте за ним. Когда вы включите зажигание, все значки начнут светиться, а все стрелки (спидометра, тахометра, датчика температуры антифриза, состояния уровня бензина) начнут перемещаться до максимальных значений и обратно. То есть, если все стрелки будут вести себя так, как описано здесь, то это означает, что датчики и индикаторы функционируют корректно.
3. Теперь вам нужно найти кнопку переключения функций БК – она расположена на подрулевом правом переключателе. Нажав на нее, на экранчике отобразится версия программного обеспечения (от 1.0 и выше).
4. Еще раз нажмите на эту кнопку. На экранчике начнут появляться комбинации неисправностей. Если необходимо, то здесь же вы можете сбросить данные об ошибках. Чтобы сделать это, нажмите и удерживайте в этом состоянии кнопку сброса километража дневного пробега около трех секунд.

Появление комбинации неисправности на жидкокристаллическом экранчике при проведении самостоятельной диагностики

Расшифровка кодов

Что же, если произвести проверку авто на предмет неисправностей у вас получилось, то тогда необходимо расшифровать комбинации ошибок, иначе зачем вообще нужна диагностика?

Самостоятельная диагностика

Рассмотрим расшифровку комбинаций неисправностей, которые вы можете считать при самостоятельной проверке Лады Приоры.

Стрелки на приборной панели перемещаются до максимальных значений при проведении самостоятельной диагностики транспортного средства, также на панели горят все значки

Обратите внимание: если кнопка переключения функций бортового компьютера не будет нажиматься более 10 секунд, то приборная панель вновь перейдет в рабочее состояние.

Поломки в системе зажигания

Если вы не смогли провести проверку своей ВАЗ Приора самостоятельно, то можно сделать это при помощи специального тестера. В этом случае код ошибки будет представлять собой комбинацию из буквы и четырех цифр:

• Р – означает поломку в работе электронных систем ДВС;
• С – неисправности в работе шасси;
• В – поломка в электронике салона авто;
• U – свидетельствует об ошибке в совместной работе разных систем;
• цифра 0 обозначает код OBD-2;
• 1 и 2 – код предприятия;
• 3 – резервный код.

Разъем для проведения самостоятельной диагностики автомобиля ВАЗ Приора

Коды ошибок топливной и воздушных систем

Видео «Ошибка блока управления 1602»

В этом видео автор рассказывает об ошибке пропадания питания на ЭБУ автомобиля ВАЗ Приора.

Диагностические сканеры для автомобилей ВАЗ и LADA – разбираемся какие подойдут

Особенности диагностики автомобилей ВАЗ и LADA автосканерами

Время прочтения

Сложность материала:

Большинство современных российских автомобилей семейства VAZ и LADA оснащаются электронным блоком управления, а так же бортовым компьютером. Благодаря такой электронике все актуальнее становится применение оборудования для диагностики.

Наличие всевозможных датчиков на важных узлах (двигатель, электрика, КПП) позволяют контролировать параметры, а так же точно определять вид неисправности. Вся информация, считываемая такими датчиками, поступает на ЭБУ, затем данные с помощью стандартизованных протоколов преобразуются в числовые, и через разъем OBD2 передаются на диагностическое оборудование. Далее уже при помощи программного обеспечения на внешнем дисплее выводятся параметры и значения датчиков.

OBD2 Адаптер для диагностики считывает и удаляет ошибки, а так же в зависимости от возможностей и стоимости такой автомобильный сканер способен решить и другие задачи, вплоть до чип-тюнинга.

В данной статье рассмотрим и выберем подходящие сканеры для диагностики автомобилей ваз, а так же программы к ним. Кроме этого ознакомимся с теорией и приведем рекомендации для выполнения самостоятельной автодиагностики.

Регулярность автодиагностики

Рекомендуется периодически, но не реже 1 раза в квартал проводить компьютерную диагностику своего автомобиля.

1. Что проверяется при диагностике, и на каких автомобилях это возможно

Производители LADA постоянно совершенствуют выпускаемые модели, одновременно улучшая техническое, технологическое оснащение. Исключением являются только модели, где нет ЭБУ, до 1996 г.в.

Так же могут возникнуть проблемы при диагностике авто до 2000г.в, но в любом случае на данных моделях есть разъем, понадобиться переходники (с 12 pin на 16 pin), или использование VAG кабеля-адаптера 12 pin.

Компьютерная диагностика возможна на следующих моделях ВАЗ:

• 2104 — 2107 (в том числе до 2007г);
• 21053 — 21074 от 2010 г (евро3);
• 2108, 2109, 21099;
• 2110, 2111, 2112, 2113, 21124, 2114, 2115;
• 2121 и другие модификации «Нива»;
• Лада Приора и Лада Калина, Гранта, Веста, Ларгус, X-Ray.

Список ЭБУ совместимых с оборудованием для компьютерной диагностики:

• Bosch MP7.0H
• Bosch M7.9.7
• Микас 10.3
• ME17.9.7 (ЗМЗ-409)
• М74
• M74K
• M17.9.7 Калина
• M17.9.7 Приора
• M17.9.7 Нива 4х4
• Январь4
• Январь 4.1
• M1.5.4
• M1.5.4N
• MP7.0

2. OBD2 автосканер для автомобиля ВАЗ — cписок контролируемых параметров

1. Вывод и чтение из блоков памяти БУ данных об ошибках/неполадках;
2. Отображение значений измеряемых параметров по факту;
3. Управление и контроль исполнительных механизмов;
4. Вывод графической информации со значениями во время после проверки (графики и таблицы);
5. Использование специализированных возможностей ЭБУ (в зависимости от производителя);
6. Тестирование и контроль компонентов схем электрических соединений, корректность установки компонентов электрических цепей (микросхем/датчиков);
7. Нормативные (заявленные) данные по контролируемым параметрам;
8. Проведение измерений напряжения;
9. Проведение измерений сопротивления;
10. Проведение измерений силы тока;
11. Использование осциллографа для регистрации значений, полученных при тестировании.
12. Определение около 3000 кодов ошибок;
13. Обороты двигателя — холостой ход, рабочий код;
14. ТОЖ;
15. Расход топлива;
16. Температура воздуха на впуске и скорость потока воздуха;
17. Абсолютное положение заслонки дросселя;
18. Кислородный датчик;
19. Показатели топливной системы и давления;
20. Считывание других данных и неисправностей.

Прибор для диагностики, подключенный к блоку управления Лады, оценивает точность, исправность датчиков. Результат – четкая оценка технического состояния, и получение возможности произвести ремонт в сжатые сроки с минимальными финансовыми затратами.

3. Разновидности оборудования, используемого для проверки LADA

Список диагностических прибор используемых не только в специализированных автосервисах, но самостоятельно, например – в гараже.
• Корректоры одометров, с установкой значений километража;
• Модели, поддерживающие протоколы, с помощью считывания информации, стирания ошибок, расшифровываются коды: ELM327 USB / Bluetooth / Wi-Fi работающий на чипе elm327;
• Vag адаптер (кабель) для поздних версий ЭБУ и колодками 12 pin;
• Тестеры, работа которых организована на основе осциллографов.

Спросом пользуются диагностические приборы, которые поддерживают совмещение с блоками ABS, SRS, а также – с использованием CAN-шины.

Современные популярные модели

Для обзора выбраны лучшие диагностические сканеры совместимые с ВАЗ. Внимание уделяем следующим образцам:

Scan Tool Pro

Scan Tool Pro – компактный адаптер без внешней среды, построен на универсальном микропроцессоре elm327 (базовый) Версия чипа v.1.5 (PIC18F25k80). Данный диагностический OBD2 сканер используют совместно с ноутбуком или смартфоном, имеется Wi-Fi и Bluetooth версии.

Девайс практичен и надежен, поэтому раскупают его у официальных дилеров очень быстро. Отзывы в основном на данный адаптер положительные, но есть сложность с покупкой из-за дефицита оригинальных версий. Поддерживает все распространённые протоколы и марки авто.

Scan Tool Pro — бюджетный мультисканер

Хороший выбор для начинающего диагноста. Новинка 2019

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2019 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска (Россия, Азия, Европа, Штаты). Купить Bluetooth сканеры для автодиагностики марки Scan Tool Pro официального дилера, который дает гарантию 12 месяцев, можно по ссылке указанной справа. Удачной диагностики!

Launch Creader VII

Launch Creader VII. Полупрофессиональный инструмент для самостоятельной Диагностики современных систем управления двигателем и ЭБУ. Подходит для отечественных автомобилей оснащенными электронным блоком управления. Имеется внешний дисплей и встроенное ПО.

В данной версии полная база для российских автомобилей, адаптер подходит даже для ВАЗ 21124. Опционально в комплект входят переходники для различных марок авто.

Bosch KTS 590

Bosch KTS 590. Относится к профессиональному диагностическому оборудованию и стоит дороже, чем предыдущий автомобильный сканер. Подключается прибор к ноутбуку или стационарному ПК, так же есть и внешний дисплей.

В комплекте имеется осциллограф, а также цифровой мультиметр. Можно проводить не только компьютерную, но и инструментальную диагностику электрических цепей, соединений. Хорошо подходит для автосервисов,

Сканматик 2

Сканматик 2. Прибор, очень хорошо показал себя именно с Российским автомобилями. Сканматик 2 характеризуется достаточно высокой эффективностью работы, считывает информацию с помощью планшета или смартфона.

Поддерживаемые протоколы: OBDII/EOBD (13 x ISO-9141/ISO-14230 (KLINE); 1x High Speed CAN (ISO-15765); 1x Single Wire CAN (GM-LAN). 1 x J1850 VPW; 1 x J1850 PWM; 1 x Medium Speed CAN (GM-LAN). В комплект входят переходники для различных марок авто, дополнительно переходники можно докупить у официального дилера.

Launch X431 Pro

Launch X431 Pro. Лидер российского рынка оборудования для автодиагностики. С 2016 года поставляется с адаптером DBS Car II, а так же в комплекте планшет объемной памятью для программ и емкой батарей.

Более 100 поддерживаемых марок авто и максимальный доступ к электронике автомобиля. Самый дорогой и представленных вариантов.

Адаптер VAG (VAG-COM 409.1)

Диагностический VAG кабель K-line (VAG-COM 409.1). Адаптер сделан на чипе FTDI, хорошо совместим с ЭБУ Январь, МИКАС и других ЭБУ устанавливаемых на отечественных авто, в том числе ГАЗ. К нему не так удобно подключать проводки (нет зажимов).Чаще применяется для диагностика авто до 2006 года выпуска.

4. Порядок использования

Перед приобретением адаптера удостоверьтесь в его совместимости с вашим авто. После приобретения адаптера важно правильно выполнить подключение сканера к разъему. Как правило, OBD 2 коннектор находятся в салоне под торпедой. У моделей до 2006 года выпуска обычно 12 pin разъем (GM), и чтобы подключить сканер потребуется переходник на 16 pin.

Информация по расположению разъемов представлена в таблице и на фото ниже.

Расположение диагностических разъемов и рекомендуемые автосканеры:

Расположение разъемов на некоторых автомобилях:

5. Используемые программы и приложения

Программное обеспечение, которое может быть использовано для диагностики в представлено широко. Портативный прибор для диагностики Scan Tool Pro или любой другой OBD2 адаптер без собственной внешней среды способен работать, как через смартфон (Anroid, iOS), так и через ноутбук c ОС Windows.

Распространенными и популярными программами для диагностики Ваз и Газ в настоящее время являются:

• OpenDiagPro. Предназначена для машин с инжектором. Контролирует не только все основные цифровые и графические параметры силового агрегата, но указывает на ошибки ЭБУ. Имеется версия для ПК и смартфонов, используют для диагностики через 16 pin OBD2.
• Diagnostic Tool v1.31.2 — функциональная программа, огромное число регулировок. Работает через KLine (VAG адаптер-кабель). Распространяется только версия для компьютеров и ноутбуков.
• Стандартная программа My Tester VAZ, используют при выпуске автомобиля с завода. Так же подойдет для диагностических операций. Только версия для ПК.
• Программа KWP_D дает возможность производить проверку всех марок отечественных машин, ряда популярных иномарок, их силовых агрегатов. Версия только для настольных ПК.
• Интерес пользователям также представляет программа АВТОВАЗ New. Она помогает проводить ревизию впрыска топлива, управлять работой форсунок, бензонасоса. Только версия для ПК. Работает так же через KLine (VAG).

Диагностика ВАЗ Самому?! – Это просто!

В этой статье мы расскажем как просто проводить самостоятельную компьютерную диагностику, а также сопутствующий ремонт автомобилей ВАЗ (2105, 2107, 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина).

Если на вашем автомобиле загорелся ошибка двигателя чек (check engine) или же вас беспокоит расход топлива читайте статью, мы научим выявлять подобные неявные проблемы.

Если у вас не тянет двигатель, появились провалы, или автомобиль дергается, проблема также может быть в электронике автомобиля или датчиках. Также не стоит рубить с плеча и бежать в автосервис, возможно проблема решается очень просто, с минимальными материальными затратами. Читаем нашу статью.

Никакой автомобиль, тем более автомобиль русского производства не застрахован от неисправностей. Самое неприятное в этой ситуации это то – если проблема носит не явный характер , такой как неисправная электроника или датчик. Первая мысль в такой ситуации – сразу бежать к автоэлектрику , пусть он решает эти сверх сложные, казалось бы, проблемы. Но! … Стоит ли переплачивать такие деньги за работу, с которой любой автолюбитель может справиться в домашних условиях, с помощью ноутбука или даже с помощью мобильного телефона!?
У каждого инжекторного автомобиля без исключения имеется разъем для диагностики , у автомобилей ВАЗ после 2004 года выпуска он выглядит вот так (см. фото). Чаще всего разъем расположен под рулевой колонкой автомобиля.

Для того чтобы подключить автомобиль к ноутбуку нужен специальный адаптер (см. фото).

Данные адаптер стоит недорого , если сопоставлять со стоимостью компьютерной диагностики двигателя в автосервисе. Заказать данный адаптер можно на сайте www.diagnost7.ru.

Адаптер подходит ко всем русским автомобилям без исключения и даже некоторым авто иностранного производства.
В комплекте с адаптером , поставляется программы для диагностики автомобилей.

Каковы возможности программ? Что можно сделать с помощь данного адаптера?
Диагностика :
• Система управления двигателем
Bosch M1.5.4 (R83), Ителма VS5.1 (R83), Январь 5.1 (R83),
Bosch M1.5.4 (Euro 2), Ителма VS5.1 (Euro 2), Январь 5.1 (Euro 2), Январь 7.2 (Euro 2),
Bosch M7.9.7 (Euro 2), Bosch M7.9.7 (Euro 3/4), Ителма/Автел М73,
Bosch MP7.0 (Euro 2), Bosch MP7.0 (Euro 3), Bosch ME17.9.7 (Euro 3), Ителма М74,
Ителма М75, Ителма М74CAN, Ителма М74CAN MAP
• Автомобильная противоугонная система
АПС6, АПС6.1
• Модуль электропакета
ЭП Приора, ЭП Калина НОРМА, ЭП Калина ЛЮКС, ЭП Гранта, комбинация приборов Гранта/Приора
• Электроусилитель руля
Mando (Корея), КЭМЗ, Автоэлектроника, Авиаагрегат, Север/ДААЗ
• Подушки безопасности
Autoliv ACU3 (Калина, Приора), Таката (Гранта)
• Антиблокировочная система
Bosch 5.3, Bosch 8.0, Bosch 8.1, Bosch 9.0, Bosch 9.0 CAN
• Отопитель/климат (Приора, Калина, Гранта)
• Блок управления стеклоочистителем (Приора)
• АКПП Jatco AY-K3

Подключившись к блоку управления (к мозгам) вашей Лады. Вы можете оценить исправность важных датчиков автомобиля, лямда-зонд (датчик кислорода), ДМРВ (Датчик массового расхода воздуха) и т.д.
Видеообзор работы k-line VAG адаптера на примере ваз 2110 2005 г.в. сделанный для сайта www.diagnost7.ru (здесь вы можете подобрать адаптер для своего авто):

Задавайте вопросы о совместимости данного адаптера с вашим авто в комментариях ниже, будем рады помочь Вам.

Диагностика ВАЗ ПРИОРА при помощи смартфона и OBD 2 Bluetooth Car ELM 327 Reader Diagnostic Scanner

Часто у приобретающих сканеры OBD для самостоятельной диагностики своего автомобиля возникают вопросы, как сделать диагностику автомобиля имея только смартфон с системным Андроид и блютуз ELM 327 сканер OBD 2 .

В этой статье попробуем пошагово описать диагностику на примере диагностики ВАЗ ПРИОРА.

Для других марок автомобилей поддерживающих OBD 2 все тоже самое, различие только в расположении диагностического разъема и в количестве датчиков доступных для диагностики, если в вашей модели автомобиля не предусмотрен какой либо контрольный датчик, то он просто отсутствует в списке доступных для диагностики.

Итак имеем в наличии сканер OBD 2 Bluetooth Car ELM 327 Reader Diagnostic Scanner и смартфон без каких либо опознавательных надписей, покопавшись в меню находим пункт О ТЕЛЕФОНЕ и читаем: ВЕРСИЯ ANDROID 4.1.2 ; Модель GT-I9500 т.е. китайский аналог самсунга GALAХAY S4, для наших целей подойдет любой смартфон на андроиде и потребуется установка программки TORQUE — диагностика и управление двигателем — самая удобная на мой взгляд и можно легко скачать русифицированную версию с интернета.

1. Найти где в автомобиле находится диагностический разъем OBD 2 в ВАЗ ПРИОРА(кузов универсал) он отыскался при открытии ящика для перчаток(бардачка) сзади него с левой стороны, на сайте shop.avtoc.com в статье о диагностическом сканере для PRIORA это расположение уже подсказывалось, разборкой и снятием перчаточного ящика заниматься ненужно т. к. сканер малогабаритный и прекрасно входит в этот разъем при открытой крышке бардачка, хотя и просматривается плохо и наверное более удобное место конструктор мог бы выбрать.

2. Сканер вставляем в разъем без перекосов, можно фонариком подсветить если темновато в гараже и на ощупь сразу не получается

3. Двигатель сразу заводить не надо, сначала нужно сделать сопряжение сканера со смартфоном

для этого берем смартфон в руки и через пункт меню НАСТРОЙКИ СИСТЕМЫ находим пункт НАСТРОЙКИ Wi-Fi и пункт НАСТРОЙКИ Blueto.. , НАСТРОЙКИ Wi-Fi можно перевести в режим OFF, а вот НАСТРОЙКИ Blueto.. ,обязательно в режим ON и затем удерживая палец на надписи этой настройки войти в подменю где будет надпись о поиске устройств и список доступных устройств — кроме OBD II может присутствовать например BT-300 (безпроводой наушник) если Вы подключали такое устройство ранее. Если сканер подключается в первый раз, то выскочит окошко c подсказкой что нужно ввести код из четырех нулей или последовательность цифр 1234,

тыкаем пальцем в эту пустую строчку и на экране появляется еще и клавиатура очень неудобная, но с нескольких попыток удается набрать 1234 и нажать ok,

наблюдаем надпись OBD II сопряжено но не подключено

4. Заводим двигатель автомобиля,

берем опять в руки смартфон и запускаем на нем заранее установленную программку TORQUE

если при запуске программы выскочит предложение ПРОИЗВЕСТИ КАЛИБРОВКУ ответьте НЕТ,

можно будет это сделать по потребности позднее.

Палец на экран чуть ниже надписи ГРАФИКИ и движение пальца полукругом выведет еще несколько пунктов меню — нас интересует надпись СТАТУС АДАПТЕРА жмем пальцем и просматриваем информацию о подключенном нами в автомобиль сканере

удостоверившись таким образом о работоспособности и нормальном беспроводном обмене данными, можно также опросить сканер о версии его программного обеспечения и т.д., посмотреть какие датчики автомобиля доступны для диагностики

Да у Приоры для диагностики доступно датчиков не так оказывается и много — насчитал семь ) и плюс дублирование всех показаний приборной панели

5.Вернемся на главную заставку TORQUE и запустим диагностику нажав пальцем на КОДЫ ОШИБОК

Дальнейшие действия в комментариях не нуждаются, нужно подождать пару минут и если все хорошо то получите на экране смартфона зелененькие надписи напротив названий датчиков

если же выскочит ошибочка вместе с расшифровкой, например 304- ошибка системы зажигания, то это указывает на необходимость браться за свечной ключ и заменить 4 свечу

TORQUE имеет много тонких настроек, но первичную диагностику автомобиля можно делать сразу не заботясь о том какой обьем двигателя и т.д..

В заключение об одной замеченной тонкости — если вы в пункте четвертом запустив программу диагностики не наблюдаете в СТАТУСЕ АДАПТЕРА всех зеленых галочек, то при запущенном двигателе автомобиля, на смартфоне опять лезем в НАСТРОЙКИ СИСТЕМЫ в НАСТРОЙКИ Blueto.. , и если надпись OBD II сопряжено но не подключено осталась без изменений, то тыкаем пальцем в эту надпись, и на предложение отключить устройство подтверждаем отключение, затем опять производим поиск устройств, процедуру ввода 1234 и вот в результате после повторного ввода должны получить OBD II сопряжено и подключено

и можно возвращаться к запущенной программе диагностики.

Программа для диагностики Приоры

Программы для проверки состояния автомобиля используют при техническом обслуживании. Они устанавливаются на персональных компьютерах и ноутбуках, могут применяться не только в автосервисах, но и в других условиях. При диагностике считываются данные с электронного блока управления через специальный адаптер, и вся информация визуализируется на мониторе в цифровом виде.

Исходя из набора возможностей, программа предоставляет данные о реальном состоянии машины, позволяет управлять некоторыми механизмами, выдает сведения об ошибках и многое другое. Процесс работы приложений довольно эффективен, нагляден, помогает быстро диагностировать большинство неисправностей.

Программы проверки отличаются, исходя из марок автомобилей и производителей. Иномарки можно сканировать с помощью адаптеров с русифицированным программным обеспечением, к примеру, Motordata, ScanMaster или PCMScan, работающим по диагностическому стандарту OBD-2. Эти приложения можно установить на собственный ноутбук владельца автомобиля и применять для личного использования.

Отечественные инжекторные марки сканируют приложениями Мотор-тестер и OpenDiag, к примеру, любая названная программа, для диагностики Приоры или других моделей ВАЗ подходит идеально.

Дизельные автомобили (МАЗ, ПАЗ, КАМАЗ) можно сканировать с помощью универсальной Сканматик-2. Универсальность её в том, что помимо названных марок, это программа для диагностики Лада Приора, других моделей ВАЗ, а также ГАЗ, УАЗ и даже импортных автомобилей.

Приложения обладают уникальным пользовательским интерфейсом, они могут существенно отличаться друг от друга в тестировании неисправностей систем некоторых видов машин. Программа с названием «Вася диагност» предназначается для автомобилей VAG (Audi, Seat, VW, Scoda, Bentley) и проверяет каждую систему указанных марок на дилерском уровне.

Эта российская разработка обеспечивает диагностику всех систем, может предоставлять информацию в виде графиков, позволяет оперативно и эффективно устранить неисправности. Все обновления загружаются на сайте бесплатно. Однако возможности программы для диагностики Приоры и других отечественных автомобилей не рассчитаны из-за разъемов адаптера.

Для сканирования машин марки Opel и Saab используется приложение OP-COM. Но не для всех моделей, а выпущенных в промежутке между 1990 и 2010 годом включительно. Программа русифицирована, использует протоколы производителя и приближена к дилерской. Для диагностики нужны всего лишь компьютер с установленной OP-COM, адаптер и кабели для подключения к разъемам.

Autocom – программа диагностики на Приору, другие модели ВАЗ, импортных автомобилей из Азии, Европы и США. Подходит для 48 марок машин и её возможности постоянно расширяются. Она действительно универсальна, оптимальна и по стоимости, и по качеству работы.

Особого описания достойны загрузчики для осуществления чип-тюнинга. Данные устройства считывают и записывают прошивки блоков управления с целью придать машине определенные характеристики. В руках специалиста приборы способны увеличить мощность, снизить расход бензина, улучшить ходовые качества автомобиля.

Каждая программа для диагностики Приора, других моделей ВАЗ, УАЗ, импортных машин, а также программаторы для чип-тюнинга требуют специальных знаний. Необходимо разбираться в кодах ошибок, знать необходимые данные, уметь их расшифровывать и балансировать, устранять неисправности. Поэтому важно доверять сканирование только квалифицированным мастерам.

Источник

Вступление

В конце 20-века большая часть двигателей автомобилей уже управлялась с помощью электронного блока. Процесс работы двигателя стал контролироваться ЭБУ. Механических частей стало намного меньше, а сами двигателя стали более надежными и неприхотливыми. Блок управления полностью видит всю работу ДВС и мониторит ее, малейшая погрешность в работе или выход из строя одного из датчиков будет отмечен в журнале ошибок ЭБУ.

Для чтения этих ошибок был выведен специальный диагностический разъем. Именно к этому разъему подключается сканер, и просматривается журнал ошибок двигателя. В данной статье речь пойдет о диагностическом разъеме Лады Приоры и о сканерах, которые подойдут для чтения ошибок двигателя.

Разъем Приоры

Основными диагностическими разъемами являются OBD-разъемы. На более ранних моделях ВАЗ, таких как 2110, использовался разъем ОБД-1. В настоящее время от него отошли и наиболее популярный разъем, который используется во всех современных моделях Лады – OBD-2.

Данная диагностическая колодка в Приоре находится за отсеком вещевого ящика (бардачка) именно к ней подключается сканер.

Диагностика

Диагностику Приоры можно провести на любой станции технического обслуживания. Это позволяет выявить проблемы с двигателем, а именно виновника проблемы. Она поможет сэкономить деньги, время и усилия для поиска причины самостоятельно или «методом тыка».

Такое сканирование двигателя на СТО производиться дорогим и продвинутым сканером, что довольно не дешево. Проверка ЭБУ Приоры на ошибки в специализированном сервисе обойдется в сумму от 1000 рублей и выше.

Диагностика сканером ELM-327

Благодаря китайским инженерам диагностика автомобилей стала намного проще и дешевле. На китайских сайтах не так давно появился универсальный сканер ДВС, который подходит практически ко всем авто имеющим разъемы ОБД-2.

Сканер ELM 327 на сайте АлиЭкспресс стоит от 5 до 10 долларов в зависимости от версии.

Данный гаджет делиться на два вида и при покупке на это стоит обратить особое внимание. ЕЛМ 327 работает с нашими отечественными автомобилями только на версии 1,5. Следовательно, приобретать необходимо сканер ELM-327 v1.5. Если же приобрести версию 2,1, то работа с отечественными автомобилями не гарантируется.

Так же следует отметить, что данный сканер работает только в паре со смартфоном. Если Вы обладаете смартфоном на базе андроид, то вам достаточно купить сканер только с Блютусом.

Если же Ваш смартфон на базе iOS, то необходимо приобретать сканер с Wi-Fi модулем, так как смартфоны Apple не позволяют подключать сторонние устройства по Блютус.

Приложение для диагностики

Существует несколько действительно полезных приложений с
помощью которых можно провести качественную диагностику автомобилей.

OpenDiag Mobile

Является основным и наиболее полезным приложением для
диагностики отечественных автомобилей. Данное приложение разработано специально
для автомобилей российского производства.

Плюсы и минусы

Плюсы:

• Раскодирование всех ошибок и подробное описание неисправности;
• Мониторинг за работой двигателя онлайн;
• Просмотр пропусков воспламенения;
• Запись ЛОГов;
• Принудительное включение вентиляторов и многое другое;

Минусы:

• Отсутствие в AppStore, то есть для iOS оно не подходит;
• Некоторые ЭБУ являются платными;

Car scanner ELM OBD2

Данное приложение хоть и не затачивалось под отечественные машины, но очень хорошо работает с ними. Является альтернативой опен диаг для iOS.

Плюсы и минусы

Плюсы:

• Бесплатное приложение;
• Большое количество различных функций;
• Мониторинг за работой двигателя онлайн;

Минусы:

• Нет расшифровки ошибок;

Пример диагностики сканером ЕЛМ327

Ниже приведен пример диагностики автомобиля сканером с
АлиЭкспресс на версии 1,5 с использованием телефона на Андроид и приложения OpenDiag на Лада Приора.

Все манипуляции со сканированием ЭБУ необходимо проводить на запущенном двигателе или со включенными зажиганием.

Подключаем сканер к разъему ОБД-2 ждем пока заморгают
индикаторы.

Далее в телефоне переходим в Настройки/Bluetooth. Там находим OBD II и делаем с ним сопряжение. При сопряжении устройство запросит код-пароль — 1234, данный код является для всех сканеров одинаковым.

Следующим этапом переходим в приложение OpenDiag. Нажимаем на кнопку меню,
выбираем тип соединения и ставим галочку на Bluetooth ELM.

Далее нажимаем на кнопку в верхнем правом углу и выбираем
наше устройство в данном случае OBD II.
После этого произойдет подключение.

Процесс подключения завершен далее можно форсировать само
приложение и ознакомиться с его функциями.

Видео диагностики сканером ЕЛМ

Надеемся наша статья была вам полезна.

Автодиагностика автомобиля стала неотъемлемой частью технического обслуживания автомобилей. С помощью автосканера можно быстро и точно выявить проблемы с электронными системами автомобиля и сбросить ошибки, что позволяет существенно сэкономить время и деньги в процессе ремонта.

Для диагностики автомобиля Приора, вам необходимо выбрать автосканер, который может работать с электронной системой OBD-II, используемой в большинстве современных автомобилей. Такие сканеры позволяют считывать ошибки, а также получать информацию о различных параметрах работы автомобиля, таких как температура двигателя, скорость автомобиля и другие.

При выборе автосканера для диагностики автомобиля Приора, учитывайте его функциональность, возможности, удобство использования и цену. Некоторые сканеры могут предлагать дополнительные функции, такие как считывание ошибок ABS, airbag и других систем.

Лучшие автосканеры для диагностики автомобиля Приора

Для диагностики автомобиля Приора рекомендуется использовать автосканеры, которые поддерживают протокол OBD-II (On-Board Diagnostic II). Они позволяют считывать коды неисправностей и параметры работы различных систем автомобиля.

Вот несколько лучших автосканеров, которые могут быть использованы для диагностики автомобиля Приора:

• ELM327 — это популярный и доступный автосканер, который подключается к диагностическому разъему автомобиля. Он может работать с различными приложениями для смартфонов, такими как Torque, OBD Car Doctor и другими. С помощью ELM327 вы сможете получить доступ к информации о состоянии двигателя, трансмиссии, тормозной системы и других систем автомобиля.

• Launch X431 — это профессиональный автосканер, который имеет широкий диапазон функций для диагностики автомобилей. Он поддерживает большое количество протоколов, включая OBD-II. Работает с программным обеспечением, которое позволяет получить подробную информацию о различных системах автомобиля и провести диагностику в режиме реального времени.

• Autel MaxiSYS MS906BT — это профессиональный автосканер, который обладает мощными возможностями для диагностики автомобилей. Он оснащен большим сенсорным экраном и поддерживает широкий спектр функций. С помощью Autel MaxiSYS MS906BT вы сможете провести полную диагностику всех систем автомобиля, а также считывать и удалять коды неисправностей.

Выбор автосканера зависит от ваших потребностей и бюджета. Если вам нужен простой и доступный вариант, то ELM327 будет отличным выбором. Если же вам требуется профессиональный инструмент с расширенными функциями, то стоит обратить внимание на Launch X431 или Autel MaxiSYS MS906BT. При выборе автосканера также стоит обратить внимание на совместимость с автомобилем Приора.

В любом случае, использование автосканера для диагностики автомобиля Приора позволит направить вас в правильное русло при поиске неисправностей и поддерживать автомобиль в хорошем техническом состоянии.

Как выбрать подходящий автосканер?

Автомобильный сканер является неотъемлемой частью современной диагностики автомобилей. Он позволяет обнаружить и исправить множество проблем, связанных с электроникой и системой управления автомобилем. При выборе подходящего автосканера следует обратить внимание на несколько важных параметров.

1. Совместимость

Перед покупкой автосканера необходимо убедиться, что он совместим с Вашим автомобилем. Различные автомобильные марки и модели могут использовать разные протоколы диагностики. Проверьте список совместимых моделей, указанный производителем сканера.

2. Функциональность

Выбирая автосканер, убедитесь, что он обладает необходимыми функциями для диагностики Вашего автомобиля. Некоторые сканеры могут только считывать ошибки и предлагать коды ошибок, в то время как другие могут предоставлять подробную информацию о параметрах автомобиля и его системах.

3. Обновляемость

Технологии автомобильной диагностики постоянно развиваются. Проверьте, можно ли обновлять программное обеспечение сканера, чтобы быть уверенным, что он будет актуален и в дальнейшем.

4. Удобство использования

Выбирайте сканер, который удобен в использовании. Это может быть связано с размерами и весом устройства, наличием интуитивно понятного интерфейса, а также наличием подробных инструкций или обучающих материалов.

5. Цена

Цена является важным фактором при выборе автосканера. Определите свои потребности и бюджет, чтобы выбрать наиболее подходящий вариант. Не забывайте учесть дополнительные расходы на программное обеспечение и обновления.

6. Отзывы и рейтинги

Прежде чем сделать окончательное решение, ознакомьтесь с отзывами и рейтингами других пользователей. Это поможет получить представление о качестве и надежности выбранного автосканера.

Важно провести достаточно исследований и проконсультироваться со специалистами, чтобы выбрать подходящий автосканер для диагностики Вашего автомобиля Приора.

Особенности диагностики Приора с помощью автосканера

Диагностика автомобиля Приора может быть осуществлена с помощью специализированного автосканера. Это устройство позволяет произвести проверку различных систем автомобиля, обнаружить и устранить возможные неисправности.

Одним из основных преимуществ автосканера является возможность быстрой и точной диагностики системы впрыска топлива. С помощью сканера можно проверить работу форсунок, датчиков, а также провести адаптацию системы впрыска. Это позволяет своевременно обнаружить и устранить проблемы с топливной системой, улучшить работу двигателя и снизить расход топлива.

Автосканер также позволяет проверить систему зажигания автомобиля Приора. Он позволяет произвести диагностику всех компонентов системы зажигания, включая свечи зажигания, катушки зажигания и датчики. Если возникают проблемы с зажиганием, автосканер поможет точно определить их причину и принять меры для их устранения.

Другой важной функцией автосканера является диагностика системы ABS и ESP. С помощью сканера можно проверить работу тормозной системы, обнаружить и устранить возможные неисправности в системе ABS, а также проверить работу системы контроля стабильности автомобиля (ESP). Это поможет повысить уровень безопасности и эффективности торможения автомобиля.

Автосканер также позволяет проверить работу системы подушек безопасности и датчиков уровня. Это важная функция, которая позволяет обнаружить возможные неисправности в системе безопасности и принять меры для их устранения.

Использование автосканера при диагностике автомобиля Приора позволяет значительно упростить и ускорить процесс обнаружения и устранения неисправностей. Он позволяет точно определить причину неполадки и принять необходимые меры по ее устранению. При правильном использовании автосканера можно улучшить работу автомобиля, предупредить возможное ухудшение ее состояния и сэкономить на ремонте.

Как использовать автосканер для определения неисправностей?

Автосканер – это специальное устройство, которое позволяет диагностировать автомобиль и определить его неисправности. Он подключается к электронной системе автомобиля и получает информацию об ошибках и текущем состоянии системы.

Чтобы использовать автосканер для определения неисправностей, следуйте следующим шагам:

1. Подготовьте автомобиль. Убедитесь, что он находится в нейтральном положении и выключен. При необходимости подключите автосканер к порту диагностики OBD-II, который обычно расположен под рулем.
2. Включите автосканер. На дисплее устройства появится основное меню или список доступных функций.
3. Выберите нужную функцию. В большинстве автосканеров есть возможность проверки ошибок, считывания данных с различных датчиков и выполнения других диагностических процедур. Выберите функцию, которая наиболее подходит для вашей проблемы.
4. Следуйте указаниям на экране. Автосканер будет направлять вас через необходимые шаги для выполнения выбранной функции. Обычно это включает ввод и проверку определенных параметров.
5. Проанализируйте результаты. Автосканер отобразит полученные данные, а также любые обнаруженные ошибки или предупреждения. Прочитайте их внимательно, чтобы понять, какие именно проблемы могут быть у вашего автомобиля.
6. Примите решение по ремонту. На основе результатов диагностики вы можете принять решение о том, какие детали или системы нуждаются в ремонте или замене. Если требуется дополнительная помощь, обратитесь к специалисту.

Важно помнить, что автосканер является инструментом диагностики, который предоставляет информацию о состоянии автомобиля. Он не может самостоятельно решить проблемы или выполнить ремонт. Поэтому, если вы не уверены в своих навыках ремонта, лучше обратиться к квалифицированному автомеханику для получения дополнительной помощи.

Важные факторы при выборе автосканера для Приоры

Автосканер является важным инструментом для диагностики автомобиля Приора. При выборе автосканера следует обратить внимание на несколько ключевых факторов:

1. Совместимость с автомобилем Приора: Первое и самое важное требование к автосканеру — его совместимость с автомобилем Приора. Убедитесь, что выбранный вами автосканер поддерживает протоколы связи, используемые в этой модели автомобиля. Это позволит получить максимально точную и полную информацию о состоянии автомобиля.
2. Функциональность: Важно выбрать автосканер, который будет обладать необходимыми функциями для диагностики автомобиля Приора. Некоторые из основных функций, которые стоит учитывать при выборе автосканера:
• Чтение и удаление кодов ошибок двигателя и других систем автомобиля.
• Отображение живых данных, таких как параметры двигателя, датчиков и других систем.
• Тестирование компонентов и актуаторов для определения их работоспособности.
• Поддержка специальных функций, таких как обновление программного обеспечения и иммобилайзер.
3. Простота использования: Оптимальным вариантом будет автосканер, который легко использовать даже для начинающих пользователей. Интуитивно понятный интерфейс и простые шаги диагностики позволят экономить время и силы на освоение новых знаний.
4. Обновляемость: Автосканер должен иметь возможность обновления программного обеспечения. Это позволит быть в курсе последних обновлений и исправлений, а также совместимости с новыми моделями автомобилей.

При выборе автосканера для Приоры важно учитывать эти факторы, чтобы получить максимальную пользу и удобство при диагностике автомобиля. Не забывайте также о ценовом диапазоне, чтобы выбрать оптимальное соотношение цены и качества.

Насколько точны результаты диагностики автосканера Приоры?

Автосканеры представляют собой устройства, которые позволяют проводить диагностику автомобиля Приора, а также определять и исправлять проблемы, связанные с его работой. Однако, вопрос о точности получаемых результатов может вызвать некоторые сомнения.

Следует отметить, что точность результатов диагностики автосканера Приоры во многом зависит от качества самого сканера. Как правило, производители автосканеров гарантируют высокую точность диагностики, однако на практике это может быть не всегда так.

Проблемы с точностью диагностики могут быть связаны со следующими факторами:

• Низкое качество автосканера: Если автосканер имеет низкое качество изготовления или устаревшее программное обеспечение, это может повлиять на точность получаемых результатов. Поэтому важно выбирать автосканеры от надежных производителей с хорошей репутацией.
• Отсутствие свежих обновлений: Для обеспечения максимальной точности диагностики необходимо, чтобы автосканер был обновляемым. Производители постоянно выпускают новые обновления, чтобы улучшить работу сканера и расширить его функциональность. Если обновления отсутствуют или их разработка прекращена, это может отразиться на точности диагностики.
• Неправильное использование: Если автосканер не используется правильно или оператор не имеет достаточного опыта и знаний, это может привести к получению неточных результатов. Поэтому перед использованием автосканера необходимо ознакомиться с инструкцией и обучиться его правильному использованию.

Важно отметить, что диагностика автосканером Приоры может быть полезна для обнаружения наиболее распространенных проблем и ошибок в работе автомобиля. Однако, для определения некоторых более сложных дефектов и неисправностей могут потребоваться дополнительные меры диагностики, такие как визуальный осмотр и тесты на специализированном оборудовании.

Таким образом, точность результатов диагностики автосканера Приоры может быть достаточно высокой, но все равно следует учитывать указанные выше факторы, которые могут повлиять на точность получаемых данных.

Вопрос-ответ

Как выбрать автосканер для диагностики Приоры?

При выборе автосканера для диагностики автомобиля Приора следует обращать внимание на несколько факторов. Во-первых, убедитесь, что сканер поддерживает протокол OBD-II, который используется на большинстве автомобилей после 1996 года. Во-вторых, проверьте, поддерживает ли сканер специфические функции и параметры для Приоры, такие как считывание и удаление ошибок, мониторинг параметров двигателя, проверка сенсоров и клапанов, и т.д. Наконец, обратите внимание на удобство использования сканера, его надежность и цену. Удачи в выборе!

Какой автосканер рекомендуется для диагностики Приоры с пробегом более 100 000 км?

Для диагностики Приоры с пробегом более 100 000 км рекомендуется выбрать автосканер, который поддерживает расширенную диагностику и может читать данные из различных систем автомобиля, таких как двигатель, трансмиссия, ABS и другие. Также желательно, чтобы сканер имел функцию проверки истории автомобиля и предоставлял информацию о предыдущих ремонтах и заменах. Такой сканер позволит более полно и точно оценить состояние автомобиля и выявить возможные проблемы.

Какой автосканер подойдет для диагностики Приоры семейства «Классик»?

Для диагностики Приоры семейства «Классик» можно выбрать базовый автосканер с поддержкой протокола OBD-II. Такой сканер позволит считывать и удалять ошибки, мониторить основные параметры двигателя и проводить элементарную диагностику. Однако стоит отметить, что некоторые более дорогие модели автосканеров могут иметь расширенные возможности, такие как проверка сенсоров и клапанов, адаптация системы, чтение данных из различных систем автомобиля и другие функции, которые могут быть полезны при проведении более глубокой диагностики.
