Qr20de ошибка p0335

Nissan liberty 2006г, QR20 DE DOHS. Казалось бы, ничего особенного в этом авто быть не может. Ан есть. Первое : — данная модель уже имеет двигатель не SR 20 DE и соответственно несколько иную систему управления. Именно с этим мотором данная модель есть в MotorData. А вот данный экземпляр с внутреннего рынка, праворулька и схему управления нужно искать уже по модели двигателя. А значит блок управления уже другой. Но блок управления с другой модели? Но с таким же мотором, но нужно смотреть по годам, потому как более ранние отличаются разъемами. С этой особенностью раньше уже сталкивались. Но дело даже не в этом. Сегодня было три авто. Но записки сделал именно по этой. Причина: — машину смотрели, что-то пытались с ней сделать. Машина не заводилась. И с ней работал диагност «по вызову». Как они работают, и какие деньги берут…. Не об этом разговор. Разговор об ошибке, которую допускают многие (сталкиваюсь не первый раз). На форумах в свое время тем, кто предлагал подобное, сразу же давали по щам. Потом как-то все затихло, устали реагировать. А грабли остались, и на них постоянно кто-нибудь да наступает. Потому по интернету гуляет до сих пор эта ….. рекомендация: поменяй датчики местами.. И ее находят. И выполняют. В итоге сами себя путают и начинают блудить в трех соснах. Дальше по порядку:

P1320, P0340, P0335 — вот ошибки на авто, которое притащили. Ну и с чего начнем?

Я начал с вопроса к хозяину авто: «Датчики местами диагност менял»? Получил утвердительный ответ — да. Конечно это уже не первый раз в практике подобное, поэтому если бы хозяина рядом не было, то для меня это было очевидным на 100%. Не могут оба датчика быть неисправны. А код по системе зажигания появился уже в ходе «диагностических экспериментов» (полагаю, что неисправность была датчика КВ, изначально). Смотрим текущие параметры на включенном зажигании:

Вот отметил сразу два момента:- введена коррекция угла опережения зажигания (Ignition Timing Correction Value). Почему в «минус» я так не понял; второе, отметил «отмазку» заблудившегося диагноста: мотор заглушен, а обороты показывает 1213 rpm (скорее всего мозг). Ну, это клиент мне подсказал, что именно на это сослался, тот, кто пытался реанимировать авто. Это нормальный показатель прогревных оборотов (желаемых, заданных.. кто как переведет Idle Target RPM, но не текущих оборотов двигателя). Обороты на следующей странице сканера.

Вот Обороты параметр (Engine RPM) — 0. А вот показания MAF (Air Meter B1) — 1,12 вольт это много… это датчик под замену. Дальше делаю прокрутку стартером вижу обороты двигателя по сканеру. Стартер крутит нормально, но машина не заводится. Процедуру как проверяю работу системы впрыска , воздуха и зажигания на прокрутке уже не фиксирую, раньше все показывал и рассказывал. Проверил. Понял, что сейчас пару минут и машина заведется. Меняю датчик распредвала. Почему? Выше подчеркнул.

Вот он завелся и работает. Обороты « желательные» и обороты двигателя совпадают. Коррекцию УОЗ пока не убираю. Хочу понять, зачем ее было делать.

Вот машина прогрета, взяла, холостые обороты. Показания MAF завышены. Здесь есть еще один показатель ING SW- ON. Как думаете, что было на прокрутке стартером? Кто не понял, вернитесь к коду ошибки Р1320 прочтите что это. Вот как-то так все объяснил по пунктам. Теперь об ошибке. Если кто-то еще считает, что поменяв местами, датчики КВ и РВ можно что-то получить на уровне ощущений, отвечаю:- нет. Можно проверить работу датчиков по сканеру и я показал как. Если не уверены- берите осциллограф. В крайнем случае, если пришлось переставить датчик РВ на место КВ и нет показателя ING в дате посмотрите, видите ли вы обороты двигателя на прокрутке стартером (проверка так себе, не ахти, но это в крайнем случае). Почему эту ошибку допускают на Ниссанах? Уж больно подкупают себя похожестью моторы серий QG и QR, но сходство только внешнее. А еще датчики стоят одинаковые. Правда чем дальше, так и не везде.

Поэтому на примере этого авто объясню подробнее. Это переходная модель. Вот здесь и кроется все коварство Nissan. Ведь на этой модели стоял изначально мотор серии SR20DE.

Вот скрин MotorData. И больше нет с другими моторами. А в жизни есть (правда не много). И отличаются они уже достаточно. Системой зажигания, управление воздухом (заслонка)… это визуально.
Теперь схема:

ДПКВ находился в трамблере, а не на привычном для всех Ниссанов месте. А в нашем случае мы имеем дело с индивидуальными катушками зажигания. А значит, датчики стоят на обычных местах. А вот алгоритм управления все время дорабатывался. Поэтому чтобы не залазить, глубоко напишу так:- Ниссаны с этими сериями моторов работают не одинаково. Вспомните есть те, которые заводятся и работают с датчиком КВ, который неисправен. Есть те, которым без разницы, если отключить датчик распредвала на работающем моторе. Я не говорю, как при этом изменяются текущие параметры. Короче, пока пришли к тому, что имеем на новых моделях прошло много времени, а поэтому когда такие машины вам попадают, нужно четко понять, с чем вы имеете дело. А когда это понимаешь, то и вот такая неисправность не ускользнет от Вас.

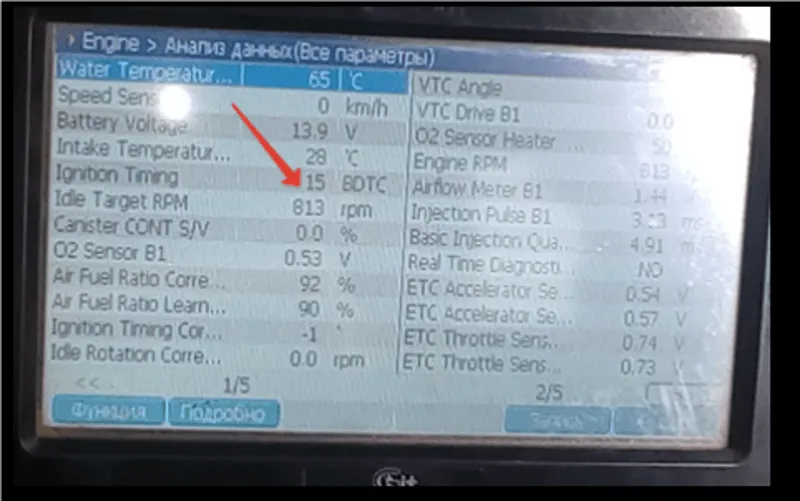

Ignition Timing 15 BDTC — многовато будет. Поэтому проверяем сразу одну из возможных причин.

Вот одна из катушек (2). Выходное напряжение катушки изменяется от 0,37 до 2,99 kV. Время горения искры-2,7- 3,0 мс. Обороты стабильные 710. Но это не искра…. Должно быть 14-16kV и время 1,3-1,4 мс. Хотя если будет проверяться на свече на открытом воздухе, кому-то может показаться и «нормой». Вот такая liberty. Обычная. Вот только ее пытались «оживить» … не совсем правильно.

А система управления борется, в пределах своих компетенций…. Остался не замененным MAF, в наличии нет. Покатается, пока привезут. Дальше все приведем в норму.

Маркин Александр Васильевич
© Легион-Автодата
(ник на форуме Легион-Автодата — A_V_M)
г. Белгород, Таврово мкр 2, пер.Парковый, д.29-б.
Союз автомобильных диагностов

Доброго всем времени суток !

Имеем Nissan Primera P12  09.2003 г.в QR20DE M-CVT С ошибкой P0335. Авто периодически глохло на холостых с включённым режимом D. Ошибки при этом не фиксировались. Потом в один прекрасный момент заглохла и всё. Притащили, подключаю сканер висит Р0335. Оборотов 0. Снимаю разъём с ДПКВ сбрасываю ошибку — разъём не одеваю кручу стартером схватывает, но не заводится — такое ощущение, что не хватает топлива, но при этом давление топлива есть 3,8 кг. Снимаю разъем с ДПРВ одеваю ДПКВ кручу — не схватывает ошибки Р0335 и Р0340. Меняю датчики местами Кручу схватывает  не заводится и тут же Р0335.

Снимал датчики, подключал на столе со светодиодом и осциллографом все переключается, фронты рисует при поднесении железа.

Пробовал на машине проверить со светодиодом! И вот в чем вопрос ДПРВ отрабатывает также как на столе, А вот ДПКВ уходит в положительный период на сигнальном проводе появляется 4,5V, причем датчик отключаю с включённым зажиганием положительное напряжение на сигнальном проводе пропадает, включаю  датчик назад появляется. Датчики местами менял! Проверил напряжения на обеих датчиках — ДПРВ 12V,  а на ДПКВ питание 5,1V. Посмотрел схему включения ДПКВ — на всех схемах, которые есть у меня, на оба датчика приходит 12V. Прозвонил проводку до ЭБУ — ДПКВ запитывается от 65 и 36 выводов? сигнальный 12.

Проверить перескок или растянутость цепи по осциллограмме не могу — ДПКВ висит в положительном потенциале. Массы, питание эбу проверил под нагрузкой.

Отсюда вопрос если цепь перескочила на зуб будет ли блокироваться ДПКВ положительным потенциалом на сигнальном проводе или же всё таки Эбу дурит? И может ли  быть  что питание ДПКВ 5V  а не 12V?

Может есть у кого электро схема подключения для данного ЭБУ .

Спасибо!

Код ошибки P0335 звучит как «неисправность электрической цепи датчика «A» положения коленчатого вала». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Crankshaft Position (CKP) Sensor «A» Circuit Malfunction».

Техническое описание и расшифровка ошибки P0335

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии. Ошибка P0335 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

В зависимости от автомобиля, PCM использует информацию о положении коленчатого вала, для правильного определения времени искры. Но в некоторых системах, только для обнаружения пропусков зажигания и не контролирует синхронизацию зажигания.

Датчик CKP является стационарным и работает вместе с зубчатым кольцом, прикрепленным к коленчатому валу. Когда это кольцо проходит перед датчиком CKP, магнитное поле, создаваемое датчиком, прерывается. Это создает сигнал напряжения, который PCM интерпретирует как положение коленчатого вала.

Если PCM обнаруживает отсутствие импульсов коленчатого вала или если он видит проблему с импульсами в выходной цепи, устанавливается код P0335.

Другими словами, когда двигатель работает, PCM постоянно сравнивает входные сигналы от коленчатого и распределительного валов. Если положение коленчатого вала не находится в пределах указанной степени отклонения от положения распределительного вала. При заданном наборе запрограммированных обстоятельств, в течение заданного периода времени. Будет сохранен код P0335, и может загореться индикаторная лампа неисправности.

Довольно часто при установке этого кода двигатель не запускается. Если двигатель все-таки запустится, скорее всего, он будет работать очень плохо.

Симптомы неисправности

Основным симптомом появления ошибки P0335 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления.
2. Мотор может работать, но с пониженной производительностью (падение мощности).
3. Двигатель может проворачиваться, но не запускаться.
4. Автомобиль глохнет либо плохо заводится.
5. Дерганье/пропуски зажигания на холостом ходу или под нагрузкой.
6. Повышенный расход топлива.

В зависимости от марки и модели, блок управления двигателем может использовать CKP датчик для оценки частоты вращения и положения двигателя. Поэтому двигатель будет работать, но не с максимальной эффективностью. В этом случае вы можете столкнуться с трудностями при трогании с места, резким холостым ходом или плохим ускорением.

Причины возникновения ошибки

Код P0335 может означать, что произошла одна или несколько следующих проблем:

• Неисправный датчик положения коленчатого вала CKP.
• Поврежден разъем датчика CKP.
• Отсутствуют зубья или срезана шпоночная канавка крепления зубчатого кольца.
• Цепь ГРМ растянута, или зуб ремня ГРМ проскочил из-за износа.
• Нарушена соосность ремня / цепи ГРМ.
• Обрыв ремня ГРМ.
• Ремень привода ГРМ / натяжитель цепи повреждены.
• Электромагнитный клапан привода CMP завис в открытом положении.
• Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0335

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0335:

1. Визуально осмотрите электрические провода и разъемы датчиков положения коленчатого и распределительного валов.
2. Проверьте уровень, а также состояние и вязкость моторного масла.
3. Считайте все сохраненные данные и коды ошибок с помощью сканера OBD-II. Чтобы определить, когда и при каких обстоятельствах появилась ошибка.
4. Очистите коды ошибок с памяти ECM и проведите тест-драйв автомобиля, чтобы выяснить, появляется ли код P0335 снова.
5. Осмотрите приводы, ремни или цепи ГРМ, на предмет износа.
6. Если проблема не будет обнаружена, продолжайте диагностирование, следуя процедуре, установленной производителем автомобиля.

При диагностировании и устранении данной ошибки необходимо следовать рекомендациям производителя автомобиля. В противном случае это может привести к серьезному повреждению двигателя, а также поспешной замене исправных компонентов.

Диагностика и решение проблем

Начните диагностику с визуального осмотра всех связанных с системой жгутов проводов и разъемов. Осмотрите электрические цепи, датчики и разъемы, загрязненные моторным маслом, охлаждающей жидкостью или жидкостью для гидроусилителя руля.

Известно, что жидкости на нефтяной основе разъедают защитную изоляцию проводов и приводят к короткому замыканию или разрыву цепей. Это может стать причиной появления ошибки P0335.

Тест мультиметром

Затем подключите сканер к диагностическому порту автомобиля и получите все сохраненные коды неисправностей. После этого продолжите тестирование сигналов напряжения и заземления. Большинство моделей используют питание на пять вольт. Также проверьте сигнал заземления, и третий провод, цепь управления, должна подавать сигнал на PCM.

Отсоедините электрический разъем от датчика CKP и проверьте его, следуя рекомендациям производителя, используя мультиметр. Замените датчик, если значения сопротивления не соответствуют спецификациям производителя. Если все значения сопротивления цепи CKP находятся в пределах спецификаций, переходите к следующему шагу.

Проверка осциллографом

Подключите положительный измерительный провод осциллографа к сигнальному проводу жгута CKP, а отрицательный провод подключите к цепи заземления CKP. Выберите соответствующую настройку напряжения на осциллографе и включите его.

Когда коробка передач находится в режиме парковки или нейтрали, а двигатель работает на холостом ходу, наблюдайте за формой волны на осциллографе. Сосредоточьтесь на неожиданных всплесках или сбоях в шаблоне формы волны.

Если вы заметили какие-либо всплески или сбои, осторожно пошевелите жгутом проводов и разъемом, глядя на диаграмму формы волны. Вы пытаетесь определить, является ли проблема слабым соединением или неисправным CKP.

Обратите внимание на блоки напряжения в шаблоне формы волны. Если часть из них отсутствует, это говорит о сломанном или изношенном зубчатым кольце. Также проверьте магнитный наконечник CKP на предмет чрезмерного металлического мусора и при необходимости очистите. Если форма волны нормальная, переходите к следующему шагу.

Теперь снова подключите измерительные провода осциллографа к тем же цепям возле разъема PCM и наблюдайте за шаблоном формы сигнала. При обнаружении отклонения, скорее всего имеется обрыв или короткое замыкание между разъемом CKP и разъемом PCM.

Если разомкнутые или закороченные цепи не обнаружены, возможно проблема с ошибкой P0335 кроется в неисправном PCM или в его программировании.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0335 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Alfa Romeo
• Audi
• BMW (БМВ E53, E60)
• Chery
• Chevrolet (Шевроле Авео, Каптива, Круз, Лачетти, Реззо, Субурбан, Эпика)
• Chrysler
• Citroen (Ситроен С4, С5, Джампер)
• Daewoo (Дэу Матиз, Нексия)
• Dodge (Додж Калибр, Караван, Рам, Стратус)
• Fiat (Фиат Альбеа, Добло, Дукато)
• Ford (Форд Мондео, Рейнджер, Транзит, Фокус, Фьюжн)
• Geely (Джили Эмгранд)
• Honda (Хонда Джаз, СРВ, Фит, Цивик)
• Hyundai (Хендай Акцент, Гетц, Портер, Санта фе, Солярис, Соната, Терракан, Туксон, Элантра, i30, i40, ix35)
• Infiniti (Инфинити fx35, fx37, fx45, qx56)
• Jeep (Джип Вранглер)
• Kia (Киа Маджентис, Оптима, Рио, Сид, Соренто, Соул, Спектра, Спортейдж, Церато)
• Land Rover (Ленд Ровер Фрилендер)
• Lexus (Лексус lx570, is250, rx300, rx350)
• Mazda (Мазда 3, Мазда 6, Мазда cx7, Бонго, Демио)
• Mercedes (Мерседес Спринтер, s320, w140, w211)
• Mitsubishi (Митсубиси Аиртрек, Аутлендер, Галант, Каризма, Лансер, Паджеро, Фусо, L200)
• Nissan (Ниссан Ад, Альмера, Альтима, Армада, Блюберд, Вингроад, Жук, Икстерра, Кабстар, Кашкай, Квест, Максима, Марч, Микра, Мурано, Навара, Ноут, Патфайндер, Примера, Пульсар, Санни, Серена, Теана, Тиида, Х-Трейл)
• Opel (Опель Астра, Вектра, Зафира, Комбо, Корса, Мерива)
• Peugeot (Пежо 206, 307, 308, 408, Боксер)
• Pontiac (Понтиак Монтана)
• Porsche
• Renault (Рено Дастер)
• Skoda (Шкода Октавия, Фабия)
• Ssangyong (Саньенг Актион, Кайрон, Рекстон)
• Subaru (Субару Аутбек, Импреза, Легаси, Форестер)
• Suzuki (Сузуки Витара, Гранд Витара, Джимни, Лиана, sx4)
• Toyota (Тойота Авенсис, Камри, Королла, Ленд Крузер, Марк 2, Прадо, Рав4, Хайлендер, Хайлюкс)
• Volkswagen (Фольксваген Джетта)
• Volvo (Вольво s60)
• ВАЗ 2107, 2109, 21099, 2110, 2111, 2112, 2114, 2115
• ГАЗ Максус (LDV Maxus)
• Газель Бизнес, Некст, ЗМЗ 405, УМЗ 4216
• Лада Веста, Гранта, Калина, Нива, Приора
• Уаз Буханка, Патриот, Хантер, ЗМЗ 409

С кодом неисправности Р0335 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0016, P0017, P0018, P0019, P0122, P0300, P0322, P0336, P0337, P0338, P0339, P0340, P0342, P0344, P0350, P0385, P0386, P0387, P0388, P0389, P0522, P0642, P1133, P1335, P1693, P2122.
