Панель ошибок шевроле круз

Стандартный щиток приборов Chevrolet Cruze — обособленный модуль в конструкции автомобиля. Для полноценного информирования водителя присутствуют необходимые датчики, индикаторы и лампочки. Благодаря этому облегчается процесс управления и хода за авто.

Ниже рассмотрены все символы центральной консоли и имеется подробное описание каждого индикатора.

Значки на приборной панели Шевроле Круз

Ниже представлено обозначение и расшифровка всех ламп, индикаторов, расположенных на щитке автомобиля.

Номер на фото	Расшифровка
2	Критическое падение давления масла в картере двигателя. Если лампа не погасла спустя 5 секунд после запуска мотора – нужно проверить уровень жидкости.
3	Стандартный индикатор работоспособности подушек безопасности.
4	Имеется только на дизелях и говорит о проблемах в сажевом фильтре машины.
5	Этот индикатор означает, что система ЕСП неисправна либо отключена.
6	Иммобилайзер сломался. Машина с замком говорит о его активации или повреждении.
7	Аккумуляторная батарея разряжена или поврежден привод зарядки.
8	Ремень безопасности водителя не пристегнут или имеется поломка в замке.
10	Водительская дверь не закрыта.
12	Лампа неисправности АБС, если индикатор горит постоянно – обратитесь на СТО.
13	селектор коробки передач заблокирован – применяется только на автомате.
14	Загорается красным, если система дианамической стабилизации отключена, либо не работает.
15	Система контроля тягового усилия отключена.
16	Парктроник выключен или поврежден один из датчиков.
18	Индикатор работы свечей накаливания. Используется только на дизельных моторах.
19	Задние противотуманки включены.
20/28	Поворотники включены, также лампы одновременно загораются при активации аварийки.
21	Датчик дождя включен.
22	Используется только на авто с противотуманками. Лампа загорается при активации прибора.
25	Сигнализатор необходимости очередного ТО.
26	Дальний свет фар включен.
27	Если загорается во время движения – причина скрывается в износе тормозных колодок.
29	Знак включения наружного освещения.
30	Модуль ЭСУД работает неправильно или поврежден.
31	Круиз контроль активирован.

Ошибки на панели

Для полноты картины приведите описание распространенных неисправностей на щитке.

Номер	Описание
01	Необходима замена масла в картере двигателя
02	Брелок ключа не считывается, рекомендуется повторно выжать сцепление.
03	Уровень антифриза упал ниже нормы, долейте жидкость в радиатор.
04	Система кондиционирования не работает нужно перезапустить устройство.
05	Рулевая колонка заблокирована.
07/8	Аналогично, нужно вынуть ключ зажигания и вставить его снова.
09	Нужно остановить силовую установку, повернуть колеса и снова запустить его.
10	Тормоза перегрелись, проверьте уровень жидкости в расширительном бачке,
11	Тормозные колодки изношены, замените накладки.
15	Дополнительный стоп сигнал поломан, нужно проверить исправность лампы.
16	Необходимо обслуживание стоп-сигналов.
17	Корректор фар головной оптики неисправен или поврежден.
18	Система ламп ближнего света фар отказала, либо повреждена.
19	Задние ПТФ следует обслужить.
20	Ближний свет правой фары не работает.
21/22	Неисправны передние габариты.
23	Лампы заднего хода повреждены
24	Подсветка номерного знака повреждена или неправильно работает.
25-28	Поломки в системах поворотников.
29	Стоп сигнал прицепа поврежден, либо не подключен.
30	Задний ход прицепного устройства неисправен.
31/32	Поломаны поворотники прицепа.
33/34	Ошибка ПТФ/основных фар прицепного устройства.
35	Радиобрелок не работает.
48	Линза обзора боковой мертвой зоны загрязнена, что снижает видимость.
54	Применяется только на дизельных моторах и говорит о том, что в топливе обнаружена вода.
55	Сажевый фильтр забит или неисправен.
59-62	Поломки системы стеклоподъемников.
65	Машина указывает на попытку взлома.
66	Противоугонная система повреждена.
67	Замок рулевой колонки поврежден или изношен.
68	Необходимо обслужить ГУР.
70	Регулятор дорожного просвета сломался.
75	Кондиционер давно не обслуживался.
76	Модуль обзора мертвой зоны требует обслуживания.
78	Устройство защиты пешеходов повреждено.
79	Уровень масла в картере двигателя слишком низкий.
80	Необходимо заменить масло в коробке передач.
81	Трансмиссия требует ТО.
82	Подошел интервал обслуживания двигателя – нужно заменить масло.
84	Мощность силовой установки критически снизилась.
89	Термостат системы охлаждения ДВС сломан.
91	Вставьте ключ в замок зажигания.
92	Код ключа не считывается компьютером.
94	Селектор АКПП не переведен в режим Р при остановке машины.
95	Нужно обслужить подушки безопасности.
99	Система защиты пешеходов отключена.
134	Неполадки в радаре парктроника.
136	Парковочный радар не работает как нужно, рекомендуется обратиться на СТО.

Не работает панель приборов Chevrolet Cruze

Проверьте узлы.

1. Предохранитель устройства, установленный под панелью.
2. Контактные группы и проводку модуля.
3. Если все элементы конструкции в порядке, следует проверить саму приборку.

Не горит приборка

Аналогично проверяется схема проводки и подключения щитка, если пропала подсветка.

Моргает приборка Круза

Неправильная работа панели часто вызывается отходящими контактами на колодках клемм. Следует разобрать и почистить элементы от окислов, возможного налета или ржавчины.

Также причиной мигания приборки может стать расшатывание контактных групп и ослабление их прижима. Для удаления проблемы, нужно заменить колодки.

Круз: не крутит стартер и гаснет приборка

Проверьте зарядку аккумулятора. Это яркий признак того, что АКБ безнадежно сел.

Чтобы устранить проблему просада напряжения при проворачивании ключа достаточно зарядить батарею или заменить ее на исправную.

Снятие и разборка приборки

Чтобы разобрать щиток, выполните последовательность действий.

1. Полностью обесточить автомобиль.
2. Демонтировать облицовку панели путем отщелкивания пластиковых клипс.
3. Далее нужно выкрутить 4 крепежных винта приборной доски.
4. После этого, панель нужно потянуть на себя.
5. Дальше открывается доступ к контактным группам проводки. Их нужно отсоединить и полностью снять деталь с машины.

Сборка модуля выполняется в обратной последовательности.

Итог

Панель Круза информативна и удобна в эксплуатации. Индикаторы и указатели обеспечивают водителю полный контроль автомобиля во время движения.

Расположение приборов, сигнальных и контрольных ламп в комбинации приборов показано на рис. 1.8.

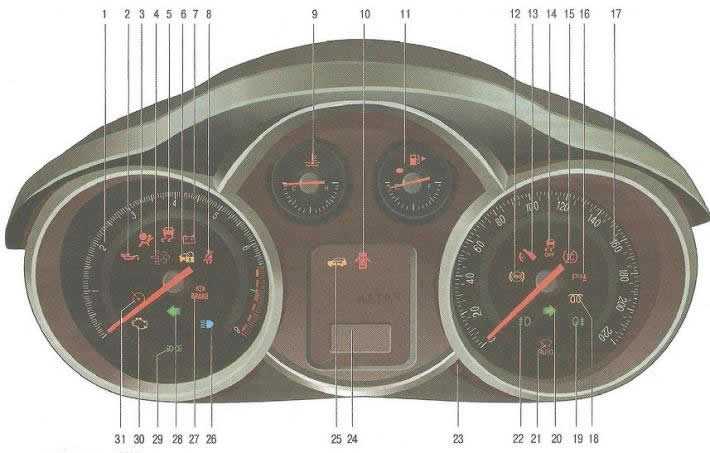

Рис. 1.8. Комбинация приборов

1 — тахометр электронного типа показывает частоту вращения коленчатого вала двигателя. Шкала проградуирована от 0 до 8 (цена деления 0,05). Для того чтобы определить частоту вращения коленчатого вала двигателя в мин-1, нужно умножить показания тахометра на 1000. Красная зона шкалы тахометра означает опасный для двигателя режим работы.

2 — сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы. Сразу после пуска двигателя лампа должна погаснуть.

Предупреждение: Движение автомобиля с горящей лампой запрещается, так как приведет к поломке двигателя.

3 — сигнальная лампа неисправности в системе подушек безопасности и пред-натяжителей передних ремней безопасности (со светофильтром красного цвета). Если система исправна, сигнальная лампа загорается на короткое время при включении зажигания или стартера. Если сигнальная лампа мигает, горит постоянно или не загорается при включении зажигания, то это свидетельствует о неисправности подушек безопасности или преднатяжителей ремней безопасности на передних сиденьях. В этом случае надо немедленно обратиться на сервисную станцию официального дилера Chevrolet.

4 — сигнальная лампа неисправности сажевого фильтра дизельного двигателя (для автомобилей с дизельным двигателем)

5 — сигнальная лампа неисправности системы курсовой устойчивости (ESP) (со светофильтром красного цвета). При включении зажигания загорается на короткое время. При срабатывании системы лампа начинает мигать, а при неисправности системы горит постоянно.

6 — сигнальная лампа неисправности иммобилизатора (со светофильтром желтого цвета) горит или мигает, что означает неисправность электронного иммобилизатора. В этом случае пуск двигателя невозможен.

7 — сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Сразу после пуска двигателя сигнальная лампа должна погаснуть. 1орение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением (или обрывом) ремня привода вспомогательных агрегатов.

Предупреждение: Движение автомобиля с горящей сигнальной лампой запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, которое чревато пожаром.

8 — сигнальная лампа непристегнутого ремня безопасности водителя (со светофильтром красного цвета). Загорается при включении зажигания и гаснет после пристегивания водителя ремнем безопасности. Кроме того, при включении зажигания одновременно с лампой на 4-8 с включается предупреждающий зуммер.

9 — указатель температуры охлаждающей жидкости в системе охлаждения двигателя. Зона Н предупреждает о перегреве двигателя. Если стрелка подходит к отметке зоны Н, следует остановиться, дать двигателю остыть и устранить причину перегрева.

10 — сигнальная лампа незакрытой двери водителя (со светофильтром красного цвета) загорается, если не закрыта (или неплотно закрыта) одна из боковых дверей в момент, когда ключ находится в замке зажигания.

11 — указатель уровня топлива электромагнитного принципа действия. Зона Е означает резервный остаток топлива.

Предупреждение: По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!

12 — сигнальная лампа неисправности антиблокировочной системы тормозов (ABS) (со светофильтром желтого цвета). Загорается на несколько секунд после включения зажигания. Если лампа загорается во время движения автомобиля, то это свидетельствует о неисправности системы ABS. Работоспособность тормозной системы вашего автомобиля сохраняется, однако следует немедленно обратиться на сервисную станцию официального дилера Chevrolet.

Предупреждение: Требование немедленного обращения в автосервис связано с тем, что торможение во всех случаях будет происходить без участия антиблокировочной системы.

13 — сигнальная лампа блокировки селектора коробки передач (в автомобилях с автоматической коробкой передач).

14 — сигнальная лампа отключения электронной системы динамической стабилизации (со светофильтром красного цвета) загорается при отключении системы.

15 — сигнальная лампа отключения системы контроля тягового усилия (со светофильтром красного цвета) загорается при отключении системы.

16 — сигнальная лампа неисправности ультразвуковой системы помощи при парковке (со светофильтром красного цвета). Причиной загорания лампы может быть неисправность в системе, попадание на датчики грязи, льда или снега или помехи от внешних источников ультразвука.

17 — спидометр показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 220 км/ч, цена деления 2 км/ч.

18 — сигнальная лампа включения свечей накаливания со светофильтром желтого цвета (для автомобилей с дизельным двигателем). Если лампа горит, то подогрев включен; если мигает, значит, возникли неполадки в двигателе (обратитесь в сервисный центр).

19 — контрольная лампа включения задних противотуманных фонарей (со светофильтром зеленого цвета) загорается при включении задних противотуманных фонарей.

20, 28 — контрольные лампы включения правого и левого указателей поворота (контрольная лампа включения аварийной сигнализации) в виде стрелок со светофильтром зеленого цвета, загораются мигающим светом при включении соответственно правого или левого указателя поворота.

21 — контрольная лампа включения датчика дождя (со светофильтром красного цвета) загорается при включении датчика.

22 — контрольная лампа включения противотуманных фар (со светофильтром зеленого цвета) загорается при включении противотуманных фар (если противотуманные фары установлены).

23 — кнопка переключения режимов электронного счетчика общего (одометр) и суточного пробега. Последовательными нажатиями на кнопку включают режим индикации общего пробега автомобиля и два режима суточного пробега. При удерживании кнопки в нажатом состоянии показания любого счетчика суточного пробега обнуляются.

24 — электронный счетчик общего пробега автомобиля (одометр) показывает пройденный путь в километрах. После пробега 1000000 км начинается новый цикл отсчета. На этом же дисплее последовательным нажатием кнопки 23 переключения режимов включают индикацию двух режимов счетчиков суточного пробега.

25 — сигнальная лампа очередного технического обслуживания автомобиля (со светофильтром желтого цвета) загорается при приближении срока прохождения следующего технического обслуживания.

26 — контрольная лампа включения дальнего света фар (со светофильтром синего цвета) загорается при включении дальнего света фар.

27 — сигнальная лампа неисправности тормозной системы/включения стояночного тормоза (со светофильтром красного цвета). Отображает следующее состояние системы:

• включается и горит постоянно при включенном стояночном тормозе, если выключатель зажигания находится в положении «стартер» или «зажигание включено». Сигнальная лампа гаснет при полном выключении стояночного тормоза;
• продолжает гореть после полного выключения стояночного тормоза. Возможная причина — неисправность тормозной системы.

29 — контрольная лампа включения наружного освещения (со светофильтром зеленого цвета) загорается при включенном наружном освещении.

30 — сигнальная лампа неисправности системы управления двигателем (со светофильтром желтого цвета) загорается при включении зажигания и горит во время пуска двигателя. Сразу после пуска двигателя лампа должна погаснуть. Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При загорании лампы необходимо проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность.

Предупреждение: Длительная эксплуатация автомобиля с горящей (и тем более с мигающей) лампой не рекомендуется, так как может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля, поломкам двигателя и его систем.

31 — контрольная лампа включения системы круиз-контроля.

Автосервис «Ралли»

МЕНЮ

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Основные значки на приборной панели

• Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.
• Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.
• Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме.

Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе.

Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла.

Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал.

На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС.

Когда такая лампочка постоянно горит – значит ASR не работает.

На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда.

Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы».

Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения.

Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла.

Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек.

Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают.

Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления.

Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости.

Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее.

Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом.

Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации.

Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить.

Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Источник: https://etlib.ru/blog/419-rasshifrovka-znachkov-na-pribornoj-paneli

Ошибки Шевроле Круз: причины, описание, расшифровка, методы устранения

• Диагностика
• Коды ошибок
• Вывод

Некоторые владельцы Шевроле Круз начинают пугаться, при появлении на панели приборов разных непонятных надписей. Это свидетельствует о том, что в системе произошёл сбой или имеются неисправности. Именно для этого применяется компьютерная диагностика. Но, это не финальный этап, поскольку для устранения неисправности необходимо знать, какая ошибка, за что отвечает.

Диагностика

Итак, на панели приборов появился значок с надписью или без неё. Что делать — ехать в автосервис? Нет, просто можно посмотреть в сервисную книгу, где расписаны обозначения. Приведём расшифровку значков:

Шевроле Круз.

Значение	Перевод	Что делать
Change Engine Oil Soon	Приближается время замены моторного масла (ресурса менее 5 %)	Залить масло и сбросить показания этого ресурса
Low Engine Oil Level	Низкий уровень моторного масла	Если после заливки масла сообщение не исчезло, то дайте силовому агрегату поработать в термодинамическом цикле, т.к. комбинация приборов в норме
Oil Pressure Low — Stop Engine	Низкое давление масла двигателя — заглушите двигатель	Приведения показателя в соответствие
Program Cluster	Запрограммируйте комбинацию приборов	Выполняется после замены приборов или при появлении на дисплее инфо. центра такого сообщения. Советуем проводить её с помощью системы SPS
Service Vehicle Soon	Приближается очередное ТО автомобиля	Ошибка высвечивается при выявлении неполадок блоком управления двигателем ECM
Vehicle Overspeed	Превышение скорости автомобиля	Снизьте скорость

Для проведения диагностики используются сканеры. Есть портативные и компьютерные. Так, ко вторым относится ноутбук или планшет, с которого можно провести все операции при наличии соответствующего программного обеспечения.

Портативные или дисплейные стоят очень дорого, но принцип действия у них один и тот же — определить ошибки и неисправности в электронном блоке управления двигателем.

Диагностика неисправностей автомобиля при помощи сканера.

После подключения через специальный разъём проводится тест-сканирование, который показывает наличие ошибок. По ошибкам можно определить в каком узле скрывается неисправность.

Коды ошибок

Коды неисправностей можно посмотреть двумя способами — через дисплей на панели приборов и при помощи подключения к ЭБУ. Сначала рассмотрим, расшифровки кодов неисправностей, которые показываются на дисплее консоли:

Код ошибки можно увидеть на панели приборов.

• Код 1 — предупреждает владельца автомобиля о том, что масло в двигателе уже отработало свой ресурс и нуждается в замене. На самом деле это очень полезное напоминание, ведь некоторые совершенно забывают, когда в последний раз меняли масло.
• Код 2 — Система не нашла радиобрелок, требуется перезагрузка. Чтобы устранить проблему вам нужно нажать на педаль сцепления и осуществить повторный запуск мотора.
• Код 3 — Означает, что в системе охлаждения слишком мало антифриза. Это значит, что вы открываете капот и доливаете охлаждающую жидкость до нужного уровня, а заодно проверяете, в каком месте произошла утечка.
• Код 4 — Система кондиционирования, установленная на вашем автомобиле, находится в выключенном состоянии.
• Код 5 — У вас заблокирована рулевая колонка.
• Код 7 — Вам нужно повернуть руль автомобиля, потом выключить зажигание и включить его вновь.
• Код 8 — Требуется перезагрузка системы, вам нужно выключить и заново включить зажигание. Код 9 — Покрутите рулём автомобиля и ещё раз попробуйте запустить силовой агрегат.
• Код 10 — Произошёл перегрев тормозов, так что вам нужно остановиться и подождать их остывания, а ещё стоит проверить целостность тормозной системы.
• Код 11 — Свидетельствует о критическом износе тормозных колодок, так что нужно совершить их замену.
• Код 15 — Дополнительный стоп-сигнал, который установлен либо на заднем спойлере или заднем стекле, вышел из строя, нужен ремонт.
• Код 16 — Проверьте целостность основных стоп-сигналов.
• Код 17 — Вышел из строя электро- или гидрокорректор фар.
• Код 18 — У вас имеется неполадка в ближнем свете передней оптики.
• Код 19 — Нуждаются в проверке и, возможно, ремонте задние противотуманки.
• Код 20 — Проверьте правую лампочку на предмет горения ближнего света, возможна неполадка.
• Код 21 — Проверьте левую фару на предмет горения габаритного освещения.
• Код 22 — Проверьте правую фару на предмет горения габаритного освещения.
• Код 23 — Неполадка в работе лампочки заднего хода.
• Код 24 — Не работает подсветка заднего номерного знака.
• Код 25 — Не горит передний левый поворотник.
• Код 26 — Не горит задний левый поворотник.
• Код 27 — Не горит передний правый поворотник.
• Код 28 — Не горит задний правый поворотник.
• Код 29 — Вероятная неисправность стоп-сигнала на прицепе (при его наличии).
• Код 30 — Вероятная неисправность освещения заднего хода у прицепа.
• Код 31 — Не горит левый поворотник прицепа.
• Код 32 — Не горит правый поворотник прицепа.
• Код 33 — Не горит противотуманная фара прицепа.
• Код 34 — Не горит заднее освещение прицепа.
• Код 35 — Питающая батарейка на радиобрелке посажена, нуждается в замене.
• Код 48 — Требуется очистка линзы, отвечающей за обзор так называемой «мёртвой зоны» сбоку.
• Код 50 — Закройте капот.
• Код 54 — В топливной смеси обнаружена вода.
• Код 55 — Сажевый фильтр очистки нуждается в обслуживании или замене (актуально для дизельных силовых агрегатов).
• Код 59 — Ошибка работы ЭСП водительской двери. Пробуем открыть и снова закрыть окно.
• Код 60 — Ошибка работы ЭСП передней пассажирской двери. Пробуем открыть и снова закрыть окно.
• Код 61 — Ошибка работы ЭСП левой задней пассажирской двери. Пробуем открыть и снова закрыть окно.
• Код 62 — Ошибка работы ЭСП правой задней пассажирской двери. Пробуем открыть и снова закрыть окно.
• Код 65 — Осуществлён несанкционированный взлом автомобиля.
• Код 66 — Необходимость обслуживания охранной сигнализации.
• Код 67 — Необходимость ремонта замка рулевой колонки.
• Код 68 — Необходимость обслуживания ГУР или ЭУР.
• Код 70 — Проверка системы регулировки клиренса.
• Код 75 — Проверка кондиционера.
• Код 76 — Проверка системы слежения за боковой мёртвой зоной.
• Код 78 — Проверка системы защиты пешеходов.
• Код 79 — В двигателе осталось слишком мало масла, оно достигло критически низкого уровня.
• Код 80 — Необходимость замены масла в коробке передач.
• Код 81 — Необходимость проверки коробки передач.
• Код 82 — В скором времени нужно будет менять масло в двигателе.
• Код 84 — Происходит снижение мощности силового агрегата.
• Код 95 — Проверка подушек безопасности.
• Код 99 — Отключается система защиты пешеходов.
• Код 134 — Датчики парктроника загрязнены и не могут нормально работать.
• Код 136 — Парктроник не функционирует.

Теперь рассмотрим, расшифровку кодов ошибок определённых при помощи сканера, так называемых OBD II:

• P0030 НО2S (датчик 1) Не работает цепь нагревателя
• P0036 НО2S (датчик 2) Не работает цепь нагревателя
• P0107 Датчик абсолютного давления в коллекторе, низкий уровень сигнала
• P0108 Датчик абсолютного давления в коллекторе, высокий уровень сигнала
• P0112 Датчик температуры впускного воздуха, низкий уровень сигнала
• P0113 Датчик температуры впускного воздуха, высокий уровень сигнала
• P0117 Датчик температуры охлаждающей жидкости, низкий уровень сигнала
• P0118 Датчик температуры охлаждающей жидкости, высокий уровень сигнала
• P0122 Датчик положения дроссельной заслонки, низкий уровень сигнала
• P0123 Датчик положения дроссельной заслонки, высокий уровень сигнала
• P0131 HO2S (датчик 1) Низкий уровень сигнала
• P0132 HO2S (датчик 1) Высокий уровень сигнала
• P0133 HO2S (датчик 1) Низкая работоспособность
• P0137 HO2S (датчик 2) Низкий уровень сигнала
• P0138 HO2S (датчик 2) Высокий уровень сигнала
• P0140 HO2S (датчик 2) Сбой в цепи или сигнала
• P0171 Система корректировки топливоподачи, смесь слишком бедная
• P0172 Система корректировки топливоподачи, смесь слишком богатая
• P0222 Привод регулятора холостого хода дроссельной заслонки, низкое напряжение в цепи
• P0223 Привод регулятора холостого хода дроссельной заслонки, высокое напряжение в цепи
• P0261 Форсунка 1-го цилиндра, низкий уровень сигнала цепи управления
• P0262 Форсунка 1-го цилиндра, высокий уровень сигнала цепи управления
• 0264 Форсунка 2-го цилиндра, низкий уровень сигнала цепи управления
• 0265 Форсунка 2-го цилиндра, высокий уровень сигнала цепи управления
• P0267 Форсунка 3-го цилиндра, низкий уровень сигнала цепи управления
• P0268 Форсунка 3-го цилиндра, высокий уровень сигнала цепи управления
• P0270 Форсунка 4-го цилиндра, низкий уровень сигнала цепи управления
• P0271 Форсунка 4-го цилиндра, высокий уровень сигнала цепи управления
• P0300 Обнаружены множественные пропуски воспламенения
• P0327 Датчик детонации, неисправность цепи
• P0335 Датчик положения коленчатого вала, неисправность цепи
• P0336 Ошибка импульса датчика положения коленчатого вала
• P0337 Датчик положения коленчатого вала, нет сигнала
• P0341 Датчик положения распределительного вала, выход сигнала из допустимого диапазона
• P0342 Датчик положения распределительного вала, отсутствует сигнал
• P0351 Неисправность цепи 1 и 4 управления зажиганием
• P0352 Неисправность цепи 2 и 3 управления зажиганием
• P0400 Рециркуляция отработавших газов, выход за пределы регулирования
• P0401 Рециркуляция отработавших газов, клапан рециркуляции заблокирован
• P0403 Неисправность цепи клапана рециркуляции отработавших газов
• P0404 Рециркуляция отработавших газов, клапан рециркуляции неисправен
• 0405 Низкий уровень сигнала или обрыв в цепи обратной связи системы рециркуляции отработавших газов
• P0406 Высокий уровень сигнала или обрыв проводов в цепи обратной связи системы рециркуляции отработавших газов
• P0420 Низкая эффективность работы нейтрализатора
• P0444 Цепь клапана продувки адсорбера, отсутствует сигнал
• P0445 Неисправность цепи клапана продувки адсорбера
• 0462 Датчик уровня топлива, низкое напряжение
• P0463 Датчик уровня топлива, высокое напряжение
• P0480 Неисправность цепи реле низких оборотов вентилятора системы охлаждения
• P0481 Высокий уровень сигнала реле высоких оборотов вентилятора системы охлаждения
• P0501 Отсутствует сигнал скорости автомобиля (только с МКПП)
• P0510 Неисправность цепи переключателя положения дроссельной заслонки
• P0562 Пониженное напряжение системы
• P0563 Повышенное напряжение системы
• P0601 Контроллер ЭСУД, ошибка контрольной суммы
• P0604 Ошибка ОЗУ контроллера ЭСУД
• P0605 Ошибка записи контроллера электронной системы управления двигателем
• P0628 Реле бензонасоса, низкое напряжение в цепи
• P0629 Реле бензонасоса, высокое напряжение в цепи
• P0650 Лампа индикации неисправности, низкое напряжение в цепи
• P0656 Неисправность цепи выходного сигнала уровня топлива
• P1390 Неисправность цепи датчика неровной дороги
• P1396 Датчик неровной дороги АБС, неверные
• P1535 Высокий уровень сигнала датчика температуры испарителя
• P1536 Низкий уровень сигнала датчика температуры испарителя
• P1610 Главное реле, высокое напряжение в цепи
• P1611 Главное реле, низкое напряжение в цепи
• P1628 Не устанавливается связь с иммобилизатором
• P1629 Неправильное вычисление иммобилизатора
• P1650 Лампа индикации неисправности, высокое напряжение в цепи
• P2101 Неисправность цепи привода заряда на холостом ходу
• P2118 Механическая ошибка привода заряда на холостом ходу
• P2119 Функциональная ошибка регулятора холостого хода

При помощи расшифровки кодов ошибок достаточно легко найти повреждённые элементы и устранить проблемы.

Вывод

Как видно, существует два вида диагностики и ошибок Шевроле Круз. Так, один вариант — сканирование через панель приборов, а второй через сканер. Оба способа хороши, но при помощи диагностического оборудования можно более точнее определить именно, где кроется проблема.

Источник: https://koreanautoreview.com/chevrolet/cruze/diagnostika-i-oshibki.html

Замена ламп в приборной панели Chevrolet Cruze

• Обуждение раздела Замена ламп в приборной панели Chevrolet Cruze
• Lindsey
• К чему эта музыка? много слов не слышно
• Venus

Молодец! Эти хитрости просто офигительны! Аффтор ты недавно пересел на. Круз с ослика?

1. Батина
2. У тебя глаза сейчас лопнут!
3. Шкребела Зульфия
4. Выдает ошибку по эмобилайзеру что делать
5. Зура

Олег, добрый день! Подскажи пожалуйста, ниссан максима а33 араб 3л на мех. не правильно показывают уровень топлива и температуры, это может быть из за прибора или из за электрики в целом? спксибо заранее

Севастьян Араркцян

Добрый день. Шевроле авео, на трассе на 70 загорается жолтая масленка, по городу негорит. Ездил в сервис делали диагностику, всё отлично. Может кто подскажет

Morell

Ассаламу алейкум ахи! если эланжерон ровный. но кузов чуть помят это может влиять на развал и ход?

• Kerrie
• ela bele davam ele.
• Михаэль
• Спасибо,красава
• Трухан Чечинев
• Температура фена какая была можете подсказать?
• Дробинин Трук

а если просто поменять простые лампочки на светодиоды, так не пойдет??? подскажи пожалуйста???

Диксон

Сколько стоит перетянуть панель шевроле круз???

Лиана Лукичева

Никооогда никоооогда больше не снимай и не выкладывай видео в YouTube!!!!!!

1. Гоги
2. Автор ты это ищи голос по хуже мерзкого чем этого попробуй
3. Варгас
4. Загир, сделай полноценный видос о диагностике подвески на подъемнике для чайников. куды монтировочкой торкать, чего шатать))
5. Заурбек

Ну маловато значков, надо бы побольше…

• Тади
• Смотрел все предохранили целый где ещё можно посмотреть
• Мелис

здравствуйте подскажите в чём может быть причина генератор выдаёт 13.7 включаю фары ближнего света 13.1 + печку 13.0 и если не включать а просто прибавить обороты то 13.4 заменил щётки ставил 4 разных менял 2 диодных моста почистил все клеммы и в генераторе прозвонил всё хорошо не замыкает все болты подтянул а на сто говорят так и должно быть машина 2111. 2004года

1. Calan
2. Бензин походу слили и забыли бак закрыть
3. Досуг

Респект за ремонт без обманки!!!

Misbah

Кулиса на каробке от Газ69. Должно быть на руле переключение или рычаг по середине у ранних.

• Авган
• В махачкале много чего есть на ниву фары и все такое
• Светозар
• метан гемор какойто
• Бонд

Откуда взяли шайбу бронзевую. Где найти такую чтобы подготовить полумесяцы.???

1. Чынгыз
2. Посмотреть бы, что у новой I5+ внутри, как они туда шторку запихнули
3. Kavan
4. Падёжное видео друг,лайк,буду знать как снимать теперь на Рено
5. Рас Игрычев

Ударение научись правильно ставить, прежде чем в эфир выходить! Тупое …! С Украины походу

• Аль
• Обзор для дебилов
• Добра

А где смазка для суппортов? Или она для слабаков? =)

1. Дат Бузырев
2. ауди80 13номер передехранител гарит пастаяный
3. Han
4. Frage: Was ist ein fliegender Hammer?
5. Багира

Здрасте Вася у меня ауди б4 не могу найти резистор скинул видео посмотрите у меня в 3 положение работает 1.2.не работает.Видео.Поиск резистора ауди б4 просмотрите Подскожите

Оставить комментарий

Источник: https://officially-official.ru/chevrolet/cruze/lampu_v_pribornoj_paneli/

Chevrolet Cruze. Основные неисправности тормозной системы и их устранение

содержание   ..  5  6  7  8   ..

Увеличенный ход педали тормоза

Увеличенный ход педали тормоза (педаль «мягкая» или «проваливается») Причина неисправности Методы устранения

Воздух в тормозной системе, утечка тормозной жидкости через неплотности соединений гидропривода, повреждение манжет в главном тормозном цилиндре, регуляторе давления, повреждение тормозных трубок и шлангов	Осмотрите все магистрали, их резьбовые соединения и цилиндры, устраните негерметичность. Восстановите нормальный уровень жидкости в тормозном бачке и прокачайте систему. При обнаружении повреждений тормозных шлангов (трещин, вздутий или следов тормозной жидкости) замените шланги. При подозрении на дефекты в главном тормозном цилиндре замените его на исправный
Разбухли резиновые манжеты цилиндров из-за попадания в тормозную жидкость масла, бензина и т. п.	Замените цилиндры, шланги, полностью слейте тормозную жидкость, промойте систему свежей жидкостью и прокачайте
Перегрев тормозных механизмов	Дайте остыть тормозам. Применяйте в системе только тормозные жидкости DOT-4. Вовремя заменяйте тормозную жидкость
Увеличен зазор между колодками и барабаном (не работает устройство автоматического регулирования зазора)	Замените колесный цилиндр, прокачайте систему
Не работает один из контуров рабочей тормозной системы	Устраните утечку жидкости из тормозной системы, прокачайте систему
Повышенное (более 0,15 мм) биение тормозного диска	Замените оба диска

Вибрация при торможении

Вибрация при торможении Причина неисправности Методы устранения

Деформация тормозного диска	Замените оба диска
Повышенный осевой люфт колеса (сильный износ подшипников передних колес или ослабление крепления гайки ступицы)	Подтяните гайку ступицы колеса, при необходимости замените подшипник
Овальность тормозного барабана	Проточите или замените барабан
Заклинен поршень в заднем колесном цилиндре	Замените цилиндр
Накладка тормозной колодки отслоилась от основания	Замените колодки (одновременно все на одной оси)
Ослабла или сломана стяжная пружина задних тормозных колодок	Замените пружину

Увод или занос автомобиля при торможении

Увод или занос автомобиля при торможении Причина неисправности Методы устранения

Заклинивание поршня колесного цилиндра	Замените цилиндр
Закупорка тормозных магистралей: трубок или шлангов	Замените поврежденные трубки и шланги
Отслоение накладки от основания тормозной колодки	Замените колодку (лучше одновременно все на одной оси)
Замасливание тормозных дисков, барабанов, накладок	Замасленные диски и барабаны очистите, колодки замените. Устраните причину замасливания
На поверхности накладок образовалась ледяная или соляная корка (зимой). Накладки намокли	В начале движения, на малой скорости проверяйте тормоза. В дождь и после проезда глубоких луж подсушивайте тормоза легкими нажатиями педали тормоза
Разное давление в шинах левых и правых колес	Установите нормальное давление
Значительная разница в износе шин	Замените изношенную шину
Неправильно отрегулирован привод регулятора давления	Отрегулируйте привод
Неисправен регулятор давления	Замените регулятор
Не работает один из контуров рабочей тормозной системы (эффективность торможения значительно снижена)	Устраните утечку жидкости из тормозной системы, прокачайте систему
Деформация тормозного диска	Замените оба диска
Осевой люфт колеса (сильный износ подшипников передних колес или ослабление крепления гайки ступицы)	Подтяните гайку ступицы колеса, при необходимости замените подшипник
Овальность тормозного барабана	Проточите или замените барабан
Неисправен амортизатор стойки	Замените оба амортизатора
Неодинаковая осадка пружин передней подвески	Замените обе пружины
Нарушены углы установки колес	Отрегулируйте углы установки колес

Автомобиль тормозит плохо

Ход педали тормоза в пределах нормы (педаль жесткая), но автомобиль тормозит плохо Причина неисправности Методы устранения

Заклинивание поршня колесного цилиндра	Замените цилиндр
Закупорка тормозных магистралей: трубок (из-за вмятин) или шлангов (из-за разбухания или расслоения резины)	Замените поврежденные трубки и шланги
Замасливание тормозных дисков, барабанов, накладок	Замасленные диски и барабаны очистите, колодки замените. Устраните причину замасливания
Полный износ тормозных накладок (скрежет тормозов)	Замените тормозные колодки (одновременно все на одной оси)
На поверхности накладок образовалась ледяная или соляная корка (зимой). Накладки намокли	В начале движения, на малой скорости проверяйте тормоза. В дождь и после проезда глубоких луж подсушивайте тормоза легкими нажатиями педали тормоза
Низкое качество материала накладок	Замените колодки (одновременно все на одной оси)
Сильная коррозия тормозного диска (из-за низкого качества материала диска и/или накладки)	Замените диски
Накладка тормозной колодки отслоилась от основания	Замените колодки (одновременно все на одной оси)
Неправильно отрегулирован привод регулятора давления	Отрегулируйте привод
Неисправен регулятор давления	Замените регулятор
Неисправен вакуумный усилитель или негерметичен шланг, соединяющий усилитель с рессивером	Проверьте целостность шланга, его посадку на штуцерах, затяжку хомутов. Проверьте работу усилителя

Неполное растормаживание всех колес

Неполное растормаживание всех колес Причина неисправности Методы устранения

Отсутствует свободный ход педали тормоза	Отрегулируйте свободный ход педали
Разбухли резиновые манжеты цилиндров из-за попадания в тормозную жидкость масла, бензина и т.п.	Замените цилиндры, шланги, полностью слейте тормозную жидкость, промойте систему свежей жидкостью и прокачайте
Заклинил поршень главного цилиндра (из-за коррозии, поломки возвратных пружин)	Замените главный цилиндр, прокачайте систему

Притормаживание одного из колес при отпущенной педали тормоза

Притормаживание одного из колес при отпущенной педали тормоза Причина неисправности Методы устранения

Заклинивание поршня колесного цилиндра	Замените цилиндр
Разбухли резиновые манжеты цилиндров из-за попадания в тормозную жидкость масла, бензина и т.п.	Замените цилиндры, шланги, полностью слейте тормозную жидкость, промойте систему свежей жидкостью и прокачайте
Закупорка тормозных магистралей: трубок (из-за вмятин) или шлангов (из-за разбухания или расслоения резины)	Замените поврежденные трубки и шланги
Заедание колодок из-за сильного загрязнения опорных поверхностей суппорта	Снимите колодки, очистите опорные поверхности колодок и суппорта
Отслоение накладки задней тормозной колодки	Замените колодки (одновременно все на одной оси)
Ослабла или сломана стяжная пружина задних тормозных колодок	Замените пружину
Деформация распорной планки, перекос колодок из-за деформации тормозного щита	Выправьте или замените распорную планку, тормозной щит
Ослабло крепление направляющей колодок к поворотному кулаку	Затяните болты
Перетянут стояночный тормоз, тросы заклинены в оболочках	Отрегулируйте натяжение тросов, смажьте их моторным маслом, если повреждена оболочка или растрепаны проволочки троса, а также при сильной коррозии замените трос

Недостаточная эффективность стояночной тормозной системы

Недостаточная эффективность стояночной тормозной системы Причина неисправности Методы устранения

Неправильная регулировка привода	Отрегулируйте привод
Тросы привода заклинены в оболочках	Смажьте тросы моторным маслом, если повреждена оболочка или растрепаны проволочки троса, а также при сильной коррозии замените трос
Замаслены тормозные барабаны, накладки	Замасленные диски и барабаны очистите, колодки замените. Устраните причину замасливания
На поверхности накладок образовалась ледяная или соляная корка (зимой). Накладки намокли	В начале движения, на малой скорости проверяйте тормоза. В дождь и после проезда глубоких луж подсушивайте тормоза легкими нажатиями педали тормоза

При отпускании рычага стояночного тормоза колеса не растормаживаются

При отпускании рычага стояночного тормоза колеса не растормаживаются Причина неисправности Методы устранения

Неправильная регулировка привода	Отрегулируйте привод
После длительной стоянки автомобиля колодки прилипли (или примерзли) к барабану	Дергая за рычаг или тросы, попытайтесь осторожно (чтобы не сорвать тормозные накладки) провернуть колесо. При постановке машины на стоянку по возможности не затягивайте тормоз, а включайте передачу

содержание   ..  5  6  7  8   ..

Источник: https://zinref.ru/avtomobili/Chevrolet/004_00_Chevrolet_Cruze_2008_remont_bez_problem/007.htm
