Назначение прибора
Блок управления ТРМ974 (далее – «прибор») предназначен для контроля и регулирования температур в средне- и низкотемпературных холодильных установках с автоматической разморозкой.
Прибор измеряет температуру при помощи двух РТС-датчиков (Positive Temperature Coefficient). Для поддержания температуры ТРМ974 управляет работой компрессора, вентилятором и нагревателем.

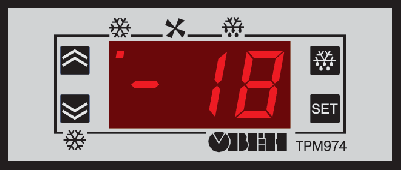

Панель управления и элементы индикации
— постоянной засветкой сигнализирует о включении компрессора, мигающей – о включении задержки запуска компрессора;
— постоянной засветкой сигнализирует о включении вентилятора; мигающей — о задержке включения вентиляторов после оттайки;
— постоянной засветкой сигнализирует о включении оттайки; мигающей – о включении слива конденсата.
Кнопка
в режиме «Термостат»: кратковременное нажатие -редактирование значения SP (SP), длительное нажатие (> 5 сек) — вход в режим «Программирование», в котором используется для вывода значения выбранного параметра или для записи измененного значения в память.
Кнопка
В режиме «Программирование» предназначена для выбора программируемого параметра или увеличения его значения.
Кнопка
предназначена для перехода из режима «Термостат» в режим «Набор холода». В режиме «Программирование» – для выбора программируемого параметра или уменьшения его значения.
Включение режима оттайки
Нажатие и удержание кнопки в течение 6 с в режиме «Термостат» включает оттайку. На время нажатия на индикатор выводится время, оставшееся до окончания текущего режима работы.
Режим термостата
Температурный режим в камере определяют параметры: SP (SP) – «Set Point», или контрольная точка и diF (diF) – дифференциал.
Для поддержания температуры в камере ТРМ974 управляет работой компрессора и вентилятора.
Компрессор запускается, когда температура в камере превышает значение SP+diF, и отключается, когда температура вновь снижается до значения контрольной точки.
Вентилятор может по выбору пользователя включаться и выключаться вместе с компрессором или работать непрерывно. Можно также задать значение температуры камеры, выше которой вентилятор автоматически отключается.
Режим набора холода
Режим «Набор холода» предназначен для быстрого охлаждения камеры, заполненной новым (теплым) продуктом.
Пользователь задает время набора холода (1… 24 ч), в течение которого компрессор принудительно включен. Можно задать также задержку оттайки после набора холода.
По окончании оттайки прибор автоматически переходит в режим «Термостат».
Режим «Тревога»
Режим «Тревога» включается:
- при выходе температуры в камере за заданные границы;
- при выходе из строя любого из датчиков.
На цифровом индикаторе в режиме тревога появляются соответствующие аварийные сообщения.
При выходе из строя датчика камеры (на цифровом индикаторе появляется предупреждающее сообщение «Еr 1») управление осуществляется в аварийном режиме: прибор управляет компрессором в режиме циклического включения (значение параметра «Con») и выключения (значение параметра «COF») вплоть до достижения момента включения (первой) оттайки. По истечении времени оттайки управление компрессором не возобновляется, реле управления компрессором остается в положении «выкл».
Схема подключения прибора
Подключение прибора следует выполнять по схеме, приведенной ниже.

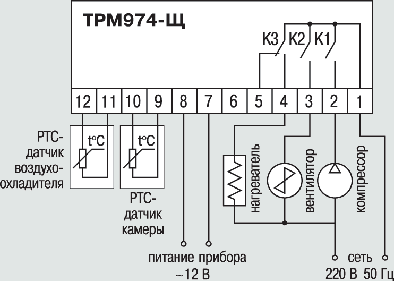

Схема подключения прибора в корпусе Щ3

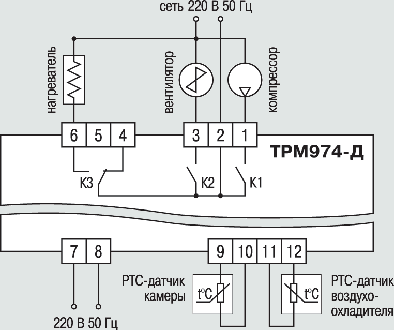

Схема подключения прибора в корпусе Д
Программирование
Уровень пользователя
Для изменения контрольной точки (уставки) следует кратковременно нажать кнопку . На экран будет выведено значение контрольной точки, при этом все разряды должны мигать.
Используя кнопки , следует установить новое значение, затем – нажать и удерживать кнопку до тех пор, пока экран не перестанет мигать. Прекращение мигания означает, что произведена запись нового значения в энергонезависимую память и прибор начал поддерживать температуру по новому значению уставки.
Режим изменения всех параметров
Нажать и удерживать кнопку не менее 5 сек. На экране появится [—].
Кнопками и – следует установить код «007». Если код установлен правильно, то доступ к параметрам прибора происходит при нажатии на кнопку . Если код введен неверно, прибор возвращается в режим термостата.
Нажать кнопку . Прибор переходит в режим изменения параметров, продолжая работать в текущем режиме.
После выбора требуемого параметра кнопками и – нажать кнопку , на индикатор будет выведено значение этого параметра.
Изменить значение параметра кнопками и .
Для записи нового значения – нажать и удерживать кнопку до тех пор, пока не появится название записываемого параметра.
Для выхода из режима программирования – выбрать параметр OUTи нажать .
Таблица параметров
Параметры режима термостата
| SP (SP) | Контрольная точка (Set Point) | LSE…HSE | [град.] |
| LSE (LSE) | Минимум контрольной точки | -50…+50 | [град.] |
| HSE (HSE) | Максимум контрольной точки | -50…+50 | [град.] |
| diF (diF) | Дифференциал | + 1…+50 | [град.] |
| dCt (dCt) | Способ отсчета времени между оттайками | 0 1 | По времени dit Digifrost |
| dit (dit) | Интервал между оттайками | 1…99 | [ч], для dCt = 0 |
| CdP (CdP) | Время задержки запуска компрессора | 0…30 | [мин] |
| COn (COn) | Время работы компрессора без датчика при аварии | 0…120 | [мин] |
| COF (COF) | Время останова компрессора без датчика при аварии | 0…120 | [мин] |
| FnC (FnC) | Режим работы вентилятора | 0 1 | Вместе с компрессором Непрерывно |
| FSt (FSt) | Температура остановки вентиляторов | -50…+50 | [град.] |
| Ot (Ot) | Калибровка датчика камеры | -12…+12 | [град.] |
| OE (OE) | Калибровка датчика воздухоохладителя | -12…+12 | [град.] |
Параметры режима тревоги
| ALC (ALC) | Способ отсчета порогов LAL и HAL для включения режима тревоги | 0 1 | Пороги отсчитываются от SP Пороги – абсолютные значения параметров LAL и HAL |
| LAL (LAL) | Тревога при переохлаждении | -50…+50 | [град.] |
| HAL (HAL) | Тревога при перегреве | -50…+50 | [град.] |
| ALd (ALd) | Время задержки тревоги | 0…120 | [мин] |
| dAO (dAO) | Время задержки тревоги при запуске | 0…12 | [ч] |
Параметры режима набора холода
| CCt (CCt) | Время набора холода | 1…24 | [ч] |
| dAF (dAF) | Время задержки оттайки после набора холода | 0…120 | [мин] |
Параметры оттайки
| dPO (dPO) | Время до начала первой оттайки после запуска | 0 1 2 | 30 с Значение dit Значение dit с отработкой CdP |
| ddL (ddL) | Параметр, выводимый на индикатор во время оттайки | 0 1 2 3 | Реальная температура Температура в начале оттайки Значение SP Заставка dEF |
| tdF (tdF) | Способ (тип) оттайки | 0 1 | ТЭН Горячий газ |
| EdF (EdF) | Тип окончания оттайки | 0 1 2 | По времени dEt По достижении температуры dSt По выполнении условий 1 или 2 |
| dEt (dEt) | Максимальное время оттайки | 1…120 | [мин] |
| dSt (dSt) | Температура окончания оттайки | -50…+50 | [град.] |
| dt (dt) | Время слива конденсата | 0…120 | [мин] |
| Fnd (Fnd) | Задержка включения вентилятора после оттайки | 0…120 | [мин] |
Восстановление заводских параметров прибора
Нажать и удерживать кнопку не менее 5 сек, на экране появится [—].
Кнопками и – установить код «100». Если код введен правильно, то запись заводских установок параметров будет произведена при нажатии и удержании кнопки в течение трех секунд.
При отпускании кнопки прибор начнет работать в соответствии с заводскими установками.
Список возможных неисправностей
- «Er 1» — выводится в случае отказа датчика термостата;
- «Er 2» — выводится в случае отказа датчика воздухоохладителя;
- «ErL» — выводится в случае переохлаждения продукта в камере;
- «ErН» — выводится в случае перегрева продукта в камере;
- «ErС» — выводится в случае отказа (ошибок) энергонезависимой памяти прибора.
Скачать полное руководство.
RU
| Разрешающая способность измерения температуры | 1 °С | |
| Диапазон поддержания температуры | — 50…+ 50°С | |
| Время измерения температуры | не более 1 с | |
| Тип корпуса | Щ3 | Д |
| Напряжение питания | 12В постоянного или переменного тока | 220 В 50 Гц |
| –компрессором | ЗА/1А | 10А/3А |
| – вентилятором | ЗА/1А | ЗА/1А |
| – нагревателем | ЗА/1А | ЗА/1А |
| Габаритные размеры | 74x32x70 | 72x88x5 |
| Степень защиты корпуса | IP54* | IP20 |
Прибор имеет группу климатического исполнения УХЛ4 по ГОСТ 15150069 и предназначен для эксплуатации в следующих условиях окружающей среды:
– допустимая температура окружающей среды +5 0 С…+50 0 С;
– атмосферное давление 86…107 кПА;
– относительная влажность воздуха 30…80 %.
Схема подключения прибора в корпусе Щ3
Схема подключения прибора в корпусе Д
Назначение
Предназначен для применения в шкафах управления морозильными камерами, холодильными прилавками, моноблоками и другим торговым и промышленным холодильным оборудованием.
Функциональные возможности
- ПОДДЕРЖАНИЕ ЗАДАННОЙ ТЕМПЕРАТУРЫ В КАМЕРЕ
- РЕЖИМ НАБОРА ХОЛОДА
- ДВА ТИПА ОТТАЙКИ: ТЭНом или горячим газом
- ЗАВЕРШЕНИЕ ОТТАЙКИ по времени, по достижении заданной температуры или с учетом обоих параметров
- ДВА СПОСОБА ОТСЧЕТА ВРЕМЕНИ МЕЖДУ ОТТАЙКАМИ:
– по времени;
– по времени наработки компрессора (Digifrost). - ЗАДАНИЕ ВРЕМЕНИ ДЛЯ СЛИВА КОНДЕНСАТА после завершения процесса оттайки
- ЗАЩИТА КОМПРЕССОРА от частых запусков
- ЗАЩИТА ПАРАМЕТРОВ от несанкционированных изменений
Функциональная схема прибора
Входы для измерения температуры
ТРМ974 имеет два входа для подключения Positive Temperature Coefficient () датчиков, с помощью которых измеряется:
- температура в холодильной камере;
- температура воздухоохладителя (используется при оттайке).
Подключение датчиков осуществляется по двухпроводной схеме.
Выходные управляющие реле
ТРМ974 имеет 3 выходных реле для управления процессами в холодильной камере. Реле 1 управляет по двухпозиционному закону компрессором, реле 3 — нагревателем (ТЭНом) для оттайки. Реле 2 используется для включения/выключения вентилятора.
Режимы работы
Режим ТЕРМОСТАТ. Поддержание заданной температуры в камере
Температурный режим в камере определяют параметры SP (Set Point – контрольная точка) и diF (дифференциал).
Для поддержания температуры в камере ТРМ974 управляет работой компрессора и вентилятора.
Компрессор запускается, когда температура в камере превышает значение SP+diF, и отключается, когда температура вновь снижается до значения контрольной точки.
Вентилятор может по выбору пользователя включаться и выключаться вместе с компрессором или работать непрерывно. Можно также задать значение температуры камеры, ниже которой вентилятор автоматически отключается.
Оттайка холодильной камеры |
|
|---|---|
 |
ТРМ974 периодически производит оттайку холодильной камеры. При необходимости оттайку можно запустить вручную, нажав кнопку «оттайка» на лицевой панели прибора. |
Интервал между двумя оттайками можно отсчитывать:
- просто по времени (1…99 ч);
- по времени наработки компрессора (режим Digifrost).
Оттайку можно производить двумя способами:
- ТЭНом (компрессор выключен);
- горячим газом (одновременно включены реле компрессора и реле ТЭНа).
Оттайка заканчивается:
- по истечении заданного времени;
- по достижении заданной температуры воздухоохладителя;
- при выполнении хотя бы одного из двух вышеназванных условий.
В ТРМ974 можно задать время для слива конденсата по окончании оттайки. Кроме того, можно установить время задержки включения вентиляторов после оттайки (при этом компрессор и ТЭН также выключены).
Режим НАБОР ХОЛОДА
Режим НАБОР ХОЛОДА предназначен для быстрого охлаждения камеры, заполненной новым (теплым) продуктом.
Пользователь задает время набора холода 1…24 ч, в течение которого компрессор принудительно включен. Можно задать также задержку оттайки после набора холода. По окончании оттайки прибор автоматически переходит в режим ТЕРМОСТАТ.
При подаче питания поведение ТРМ974 зависит от заданных пользователем установок:
- производится первая оттайка через 30 с после запуска;
- сразу после подачи питания прибор работает в режиме ТЕРМОСТАТ, время до первой оттайки равно интервалу между двумя оттайками;
- после запуска компрессор заданное время остается выключенным (во избежание пусковых перегрузок), после чего прибор переходит в режим ТЕРМОСТАТ.
Режим ТРЕВОГА. Работа ТРМ974 при выходе из строя датчика
Режим ТРЕВОГА включается:
- при выходе температуры в камере за заданные границы;
- при выходе из строя любого из датчиков.
На цифровом индикаторе в режиме ТРЕВОГА появляются соответствующие аварийные сообщения.
При выходе из строя датчика камеры управление компрессором продолжается, но в аварийном режиме, когда время включения и время выключения компрессора жестко определены. При выходе из строя датчика воздухоохладителя прибор отключает вентилятор.
 |
|
Пример работы ТРМ974 в режиме ТЕРМОСТАТ: график изменения температуры в камере и временные диаграммы работы выходных реле (для значений параметров, установленных по умолчанию на заводе-изготовителе) |
|
|
|

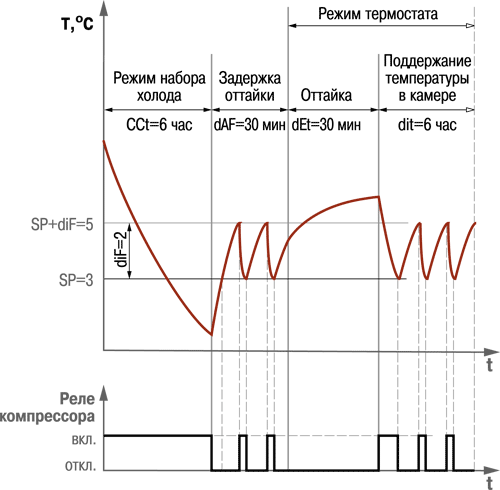

Пример работы ТРМ974 в режиме НАБОР ХОЛОДА: график изменения температуры в камере и временная диаграмма работы реле компрессора (для значений параметров, установленных по умолчанию на заводе-изготовителе) |
Модификации
Элементы управления
Точки на цифровом индикаторе используются как светодиоды состояния |
|
|---|---|
|
|
Постоянной засветкой сигнализирует о включении компрессора, мигающей – о включении задержки запуска компрессора. |
|
|
Постоянной засветкой сигнализирует о включении вентилятора, мигающей –о задержке включения вентиляторов после оттайки. |
|
|
Постоянной засветкой сигнализирует о включении оттайки, мигающей – о включении слива конденсата. |
Назначение кнопок |
|
|---|---|
|
|
Нажатие и удержание кнопки в течение 6 с в режиме ТЕРМОСТАТ включает оттайку. |
|
|
Кнопка в режиме ТЕРМОСТАТ: |
|
|
Кнопка предназначена для вывода на индикатор значения текущей температуры 2-го датчика. |
|
|
Кнопка предназначена для перехода из режима ТЕРМОСТАТ в режим НАБОР ХОЛОДА. |
3 х разрядный цифровой индикатор |
|---|
|
В режиме ТЕРМОСТАТ используется для вывода измеренного значения температуры и диагностических сообщений. |
|
В режиме ПРОГРАММИРОВАНИЕ показывает программируемый параметр или его значение. |
Технические характеристики |
||
|---|---|---|
|
Характеристика |
Тип корпуса Щ3 |
Тип корпуса Д |
|
Разрешающая способность измерения температуры |
1 °С |
|
|
Диапазон поддержания температуры |
–50…+50 °С |
|
|
Время измерения температуры |
не более 1 с |
|
|
Напряжение питания |
12 В постоянного или |
220 В 50 Гц |
|
Макс./номин. ток (при 220 В, cos |
||
|
– компрессором |
3 А/1 А |
10 А/1 А |
|
– вентилятором |
3 А/1 А |
3 А/1 А |
|
– нагревателем |
3 А/1 А |
3 А/1 А |
|
Габаритные размеры, мм |
74х32х70 |
72х88х54 |
|
Степень защиты корпуса со стороны передней панели |
IP54 |
IP20 |
> 0,4) в сети управления
Технические характеристики РТС-датчиков |
|
|---|---|
|
Чувствительный элемент |
полупроводниковый PTC-сенсор |
|
Тип кабеля |
силиконовый с максимальной устойчивостью к повышенной влажности и пониженной температуре |
|
Кожух |
влагозащищенное исполнение со степенью защиты IP54, нержавеющая сталь типа 12Х18Н10Т |
|
Номинальное сопротивление |
1000 Ом при 25 °С |
Схемы подключения
|
|
| Схема подключения прибора ТРМ974-Щ |
|
|
| Схема подключения прибора ТРМ974-Д |
Комплектность |
||
|---|---|---|
|
Наименование |
Тип корпуса Щ3 |
Тип корпуса Д |
|
Прибор ТРМ974 |
1 шт. |
1 шт. |
|
Комплект крепежных элементов Щ |
1 шт. |
– |
|
Трансформатор ТПК-121-К40 |
1 шт. |
– |
|
РТС-датчик, длина кабеля 1,5 м |
2 шт. |
2 шт. |
|
Паспорт и руководство по эксплуатации |
1 шт. |
1 шт. |
|
Гарантийный талон |
1 шт. |
1 шт. |
Документация
Назначение прибора
Блок управления ТРМ974 (далее – «прибор») предназначен для контроля и регулирования температур в средне- и низкотемпературных холодильных установках с автоматической разморозкой.
Прибор измеряет температуру при помощи двух РТС-датчиков (Positive Temperature Coefficient). Для поддержания температуры ТРМ974 управляет работой компрессора, вентилятором и нагревателем.
Панель управления и элементы индикации
— постоянной засветкой сигнализирует о включении компрессора, мигающей – о включении задержки запуска компрессора;
— постоянной засветкой сигнализирует о включении вентилятора; мигающей — о задержке включения вентиляторов после оттайки;
— постоянной засветкой сигнализирует о включении оттайки; мигающей – о включении слива конденсата.
Кнопка
в режиме «Термостат»: кратковременное нажатие -редактирование значения SP (SP), длительное нажатие (> 5 сек) — вход в режим «Программирование», в котором используется для вывода значения выбранного параметра или для записи измененного значения в память.
Кнопка
В режиме «Программирование» предназначена для выбора программируемого параметра или увеличения его значения.
Кнопка
предназначена для перехода из режима «Термостат» в режим «Набор холода». В режиме «Программирование» – для выбора программируемого параметра или уменьшения его значения.
Включение режима оттайки
Нажатие и удержание кнопки
в течение 6 с в режиме «Термостат» включает оттайку. На время нажатия на индикатор выводится время, оставшееся до окончания текущего режима работы.
Режим термостата
Температурный режим в камере определяют параметры: SP (SP) – «Set Point», или контрольная точка и diF (diF) – дифференциал.
Для поддержания температуры в камере ТРМ974 управляет работой компрессора и вентилятора.
Компрессор запускается, когда температура в камере превышает значение SP+diF, и отключается, когда температура вновь снижается до значения контрольной точки.
Вентилятор может по выбору пользователя включаться и выключаться вместе с компрессором или работать непрерывно. Можно также задать значение температуры камеры, выше которой вентилятор автоматически отключается.
Режим набора холода
Режим «Набор холода» предназначен для быстрого охлаждения камеры, заполненной новым (теплым) продуктом.
Пользователь задает время набора холода (1… 24 ч), в течение которого компрессор принудительно включен. Можно задать также задержку оттайки после набора холода.
По окончании оттайки прибор автоматически переходит в режим «Термостат».
Режим «Тревога»
Режим «Тревога» включается:
- при выходе температуры в камере за заданные границы;
- при выходе из строя любого из датчиков.
На цифровом индикаторе в режиме тревога появляются соответствующие аварийные сообщения.
При выходе из строя датчика камеры (на цифровом индикаторе появляется предупреждающее сообщение «Еr 1») управление осуществляется в аварийном режиме: прибор управляет компрессором в режиме циклического включения (значение параметра «Con») и выключения (значение параметра «COF») вплоть до достижения момента включения (первой) оттайки. По истечении времени оттайки управление компрессором не возобновляется, реле управления компрессором остается в положении «выкл».
Схема подключения прибора
Подключение прибора следует выполнять по схеме, приведенной ниже.
Схема подключения прибора в корпусе Щ3
Схема подключения прибора в корпусе Д
Программирование
Уровень пользователя
Для изменения контрольной точки (уставки) следует кратковременно нажать кнопку
. На экран будет выведено значение контрольной точки, при этом все разряды должны мигать.
Используя кнопки
,
следует установить новое значение, затем – нажать и удерживать кнопку
до тех пор, пока экран не перестанет мигать. Прекращение мигания означает, что произведена запись нового значения в энергонезависимую память и прибор начал поддерживать температуру по новому значению уставки.
Режим изменения всех параметров
Нажать и удерживать кнопку
не менее 5 сек. На экране появится [—].
Кнопками
и
– следует установить код «007». Если код установлен правильно, то доступ к параметрам прибора происходит при нажатии на кнопку
. Если код введен неверно, прибор возвращается в режим термостата.
Нажать кнопку
. Прибор переходит в режим изменения параметров, продолжая работать в текущем режиме.
После выбора требуемого параметра кнопками
и
– нажать кнопку
, на индикатор будет выведено значение этого параметра.
Изменить значение параметра кнопками
и
.
Для записи нового значения – нажать и удерживать кнопку
до тех пор, пока не появится название записываемого параметра.
Для выхода из режима программирования – выбрать параметр OUTи нажать
.
Таблица параметров
Параметры режима термостата
| SP (SP) | Контрольная точка (Set Point) | LSE…HSE | [град.] |
| LSE (LSE) | Минимум контрольной точки | -50…+50 | [град.] |
| HSE (HSE) | Максимум контрольной точки | -50…+50 | [град.] |
| diF (diF) | Дифференциал | + 1…+50 | [град.] |
| dCt (dCt) | Способ отсчета времени между оттайками | 0 1 | По времени dit Digifrost |
| dit (dit) | Интервал между оттайками | 1…99 | [ч], для dCt = 0 |
| CdP (CdP) | Время задержки запуска компрессора | 0…30 | [мин] |
| COn (COn) | Время работы компрессора без датчика при аварии | 0…120 | [мин] |
| COF (COF) | Время останова компрессора без датчика при аварии | 0…120 | [мин] |
| FnC (FnC) | Режим работы вентилятора | 0 1 | Вместе с компрессором Непрерывно |
| FSt (FSt) | Температура остановки вентиляторов | -50…+50 | [град.] |
| Ot (Ot) | Калибровка датчика камеры | -12…+12 | [град.] |
| OE (OE) | Калибровка датчика воздухоохладителя | -12…+12 | [град.] |
Параметры режима тревоги
| ALC (ALC) | Способ отсчета порогов LAL и HAL для включения режима тревоги | 0 1 | Пороги отсчитываются от SP Пороги – абсолютные значения параметров LAL и HAL |
| LAL (LAL) | Тревога при переохлаждении | -50…+50 | [град.] |
| HAL (HAL) | Тревога при перегреве | -50…+50 | [град.] |
| ALd (ALd) | Время задержки тревоги | 0…120 | [мин] |
| dAO (dAO) | Время задержки тревоги при запуске | 0…12 | [ч] |
Параметры режима набора холода
| CCt (CCt) | Время набора холода | 1…24 | [ч] |
| dAF (dAF) | Время задержки оттайки после набора холода | 0…120 | [мин] |
Параметры оттайки
| dPO (dPO) | Время до начала первой оттайки после запуска | 0 1 2 | 30 с Значение dit Значение dit с отработкой CdP |
| ddL (ddL) | Параметр, выводимый на индикатор во время оттайки | 0 1 2 3 | Реальная температура Температура в начале оттайки Значение SP Заставка dEF |
| tdF (tdF) | Способ (тип) оттайки | 0 1 | ТЭН Горячий газ |
| EdF (EdF) | Тип окончания оттайки | 0 1 2 | По времени dEt По достижении температуры dSt По выполнении условий 1 или 2 |
| dEt (dEt) | Максимальное время оттайки | 1…120 | [мин] |
| dSt (dSt) | Температура окончания оттайки | -50…+50 | [град.] |
| dt (dt) | Время слива конденсата | 0…120 | [мин] |
| Fnd (Fnd) | Задержка включения вентилятора после оттайки | 0…120 | [мин] |
Восстановление заводских параметров прибора
Нажать и удерживать кнопку
не менее 5 сек, на экране появится [—].
Кнопками
и
– установить код «100». Если код введен правильно, то запись заводских установок параметров будет произведена при нажатии и удержании кнопки
в течение трех секунд.
При отпускании кнопки
прибор начнет работать в соответствии с заводскими установками.
Список возможных неисправностей
- «Er 1» — выводится в случае отказа датчика термостата;
- «Er 2» — выводится в случае отказа датчика воздухоохладителя;
- «ErL» — выводится в случае переохлаждения продукта в камере;
- «ErН» — выводится в случае перегрева продукта в камере;
- «ErС» — выводится в случае отказа (ошибок) энергонезависимой памяти прибора.
Скачать полное руководство.
RU
| Разрешающая способность измерения температуры | 1 °С | |
| Диапазон поддержания температуры | — 50…+ 50°С | |
| Время измерения температуры | не более 1 с | |
| Тип корпуса | Щ3 | Д |
| Напряжение питания | 12В постоянного или переменного тока | 220 В 50 Гц |
| –компрессором | ЗА/1А | 10А/3А |
| – вентилятором | ЗА/1А | ЗА/1А |
| – нагревателем | ЗА/1А | ЗА/1А |
| Габаритные размеры | 74x32x70 | 72x88x5 |
| Степень защиты корпуса | IP54* | IP20 |
Прибор имеет группу климатического исполнения УХЛ4 по ГОСТ 15150069 и предназначен для эксплуатации в следующих условиях окружающей среды:
– допустимая температура окружающей среды +5 0 С…+50 0 С;
– атмосферное давление 86…107 кПА;
– относительная влажность воздуха 30…80 %.
Схема подключения прибора в корпусе Щ3
Схема подключения прибора в корпусе Д
преобразователями (датчиками температуры, давления и др.). Контроллер Овен ТРМ10 позволяет выполнять следующие функции: измерение температуры или других физических величин (давления, влажности, расхода, уровня и т.п.); автоматическое определение коэффициентов ПИД-регулятора (автонастройка); формирование управляющего воздействия на выходе с помощью генерируемого аналогового сигнала
