Ошибки на хендай солярис на табло

Приборка Соляриса оборудована передовой системой оповещения водителя и индикаторами, соответствующими жестким требованиям безопасности.

Обилие индикаторов и значков приборки может смутить даже опытного пользователя. К примеру, сигналы «ECO» отсутствуют на большинстве более старых машин, что провоцирует необходимость тщательного изучения руководства пользователя при покупке. Но приобретая подержанный автомобиль инструкцию можно не получить. Ниже приведено подробное описание всех элементов доски с полной расшифровкой.

Хендай Солярис: индикаторы на панели приборов

Здесь присутствует несколько разновидностей индикаторов, отображающих состояние бортовых систем в режиме реального времени. В штатных приборках имеется три разновидности индикаторов, разделяющихся по цветам.

1. Зеленый/синий. Индикаторы свидетельствуют о нормальной работе внешних осветительных приборов и вторичного оборудования, не имеющего прямого отношения к работе силовой установки.
2. Если загорелся желтый или оранжевый индикатор – это указывает на необходимость технического обслуживания автомобиля. Некоторые индикаторы свидетельствуют о превышении температуры охлаждающей жидкости или включении аварийной сигнализации.
3. В случае, когда зажегся красный указатель – требуется срочная диагностика или ремонт машины. При этом дальнейшая эксплуатация машины до устранения неисправности запрещена.

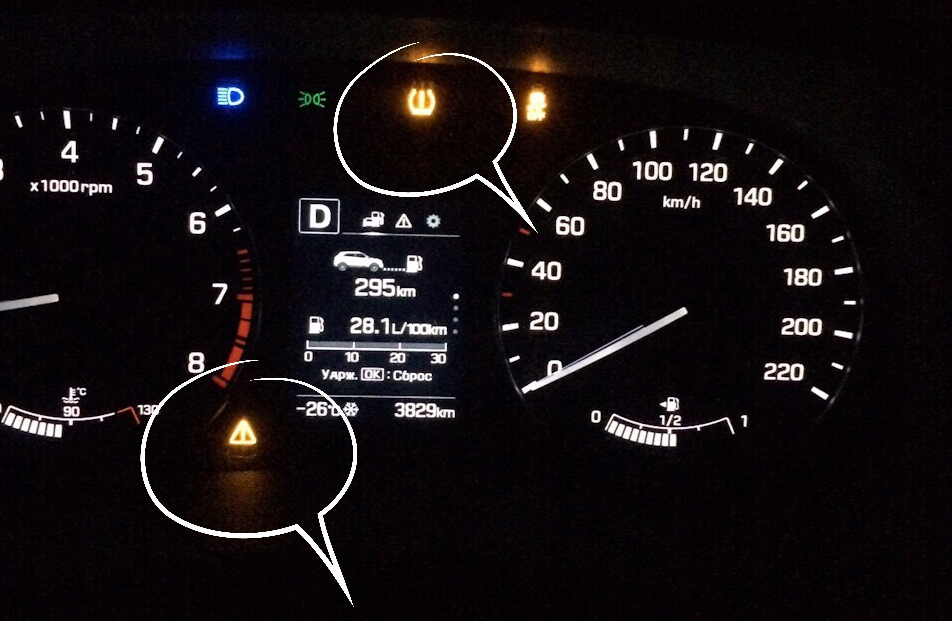

Что означает значок на панели приборов Соляриса

Независимо от года выпуска, 2011, 2013 или 2018, индикация и внешность указателей практически не отличается. Машины с новым кузовом оборудованы стандартной приборкой и все лампочки, кроме добавленных, будут идентичны.
Глобально, значки распределяются на три разновидности:

• указательные;
• предупреждающие;
• запрещающие движение.

Расшифровка групп выглядит так.

1. Уведомляют водителя о нормальной работе штатных систем.
2. Предупреждают водителя о проблемах, требующих вмешательства. Это может быть срабатывание системы TPMS, окончание жидкости в бачке омывателя стекол и другие.
3. При вспыхивании подобных значков требуется немедленно остановить машину и устранить проблему. Движение с горящей лампой типа проверьте двигатель или критический перегрев антифриза, категорически запрещено.

Информационные знаки

Дальнейшая расшифровка обозначений приведена на примере модели 2018 года. При этом, большинство пунктов будут совпадать с индикаторами других годов.

Внешний вид	Расшифровка
	Двигатель работает в экономичном режиме
	Машина стоит на ручном тормозе, для начала движения необходимо опустить рычаг ручника.
	Система курсовой устойчивости работает нормально или отключена в зависимости от индикатора.
	Поворотники работают в штатном режиме, в зависимости от положения, моргает левая или правая стрелка.
	Не имеет отношения к работе двигателя, обозначает штатную работу ламп дальнего света.
	Габаритные огни включены и работают нормально.
	Включены передние/задние противотуманки.
	Указатели работы механической коробки передач. Первый говорит о необходимости повышения или понижения позиции для лучшей экономии топлива. Второй – индикатор, отображает положение КПП в текущий момент.

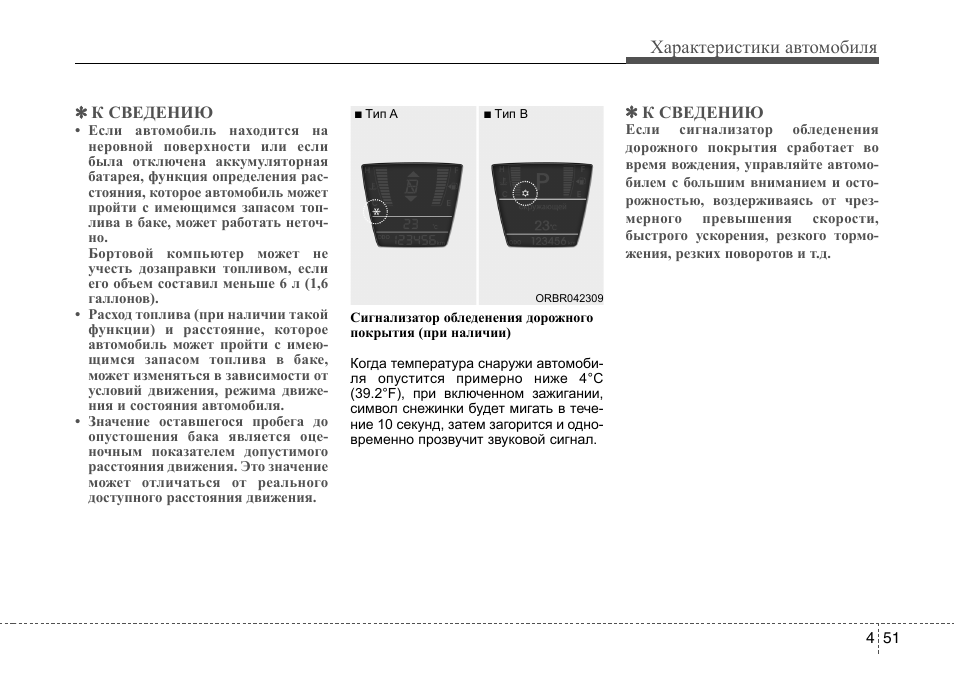

	Снежинка может изображаться в двух вариантах и указывает на то, что дорога обледенела, дальнейшее движение требует повышенного внимания и осторожности водителя.
	Уровень горючего в топливном баке ниже рекомендуемого минимума. Необходима срочная заправка.
	В бачке стеклоомывателя недостаточно жидкости.

Знаки опасности

Подобные индикаторы появляются в случае присутствия серьезной причины для остановки. Аварийные указатели имеют красный цвет и нередко появляются в паре с другими символами.

Внешний вид	Расшифровка
	Подушки безопасности отключены или работают неправильно.
	Ремни безопасности не пристегнуты.
	Давление масла в картере двигателя ниже критической отметки, необходимо срочно остановится и восполнить уровень лубриканта.
	Антипробуксовочная система повреждена или в блоках присутствует неисправность. Актуально для версий до 2015 года.
	Символы значат, что одна/несколько дверей не закрыты. Начало движения запрещается.
	Открыт багажник – движение не рекомендуется.

Предупреждения о неисправности

Следующая группа значков указывает на поломки основных систем или необходимость срочного технического обслуживания.

Значки ошибок на приборке Соляриса

В режиме самодиагностики дисплей может выдать один или несколько цифровых кодов, свидетельствующих о наличии проблем в определенной части проводки и бортовых систем автомобиля. Описание кодов приведено на примере ЭБУ типа 2014 года, при этом учтены самые распространенные неисправности:

• 00 – системы работают в нормальном режиме, ошибок нет;
• 11/12 – салонный термометр сломан или в цепи обнаружено КЗ;
• 13/14 – аналогично для сенсора температуры за бортом;
• 17/18 – цепь датчика испарителя запрещена;
• 19/20 – повреждена проводка привода заслонки/потенциометра образования смеси со стороны водителя;
• 21/22 – обрыв, КЗ/неисправность в сети заслонки режима;
• 25/26 – обрыв/замыкание цепи потенциометра указанного прибора;
• 47 – неисправность датчика оборотов двигателя;
• 48 – система АБС обнаружила неправильное вращение одного или нескольких колес;
• 49 – ДТОЖ ошибка.

Возможные неисправности приборки и методы их устранения

Это сложный, надежный комплекс, отличающийся неприхотливостью и редкими поломками. Однако, проблемы случаются и здесь. Основные неисправности следующие.

1. Обрыв или повреждение стрелочных указателей. Устраняется заменой модуля или приводов стрелок.
2. Перегорание индикаторной лампы. Указатель на приборке перестает гореть. Проблема устраняется заменой лампочки.
3. Отказ реле, предохранителей. Устраняется стандартным ремонтом в мастерской.
4. Короткое замыкание контактных выводов и разъемов. Поломка чревата полной заменой приборки. Перепайка выводов достигает 50% стоимости новой детали.

Порядок снятия и установки приборки

Для демонтажа этой детали на Солярисе необходимо выполнить последовательность действий.

1. Отключить контакты от аккумулятора.
2. Выщелкнуть центральную консоль мультимедийного проигрывателя. Часть крепится на пластиковых защелках и снимается плоской отверткой.
3. Отсоединить блок аудиосистемы (держится на 4 винтах).
4. Аккуратно отцепить контакты проводки.
5. Далее раскрутить кожухи рулевой стойки и удалить их.
6. При помощи широкой отвертки выщелкнуть крепежи облицовочной части доски.
7. Под ней находятся 4 болтика, удерживающие комбинацию приборов – открутить.
8. Далее потребуется разъединить клеммы проводов и полностью снять доску с машины.

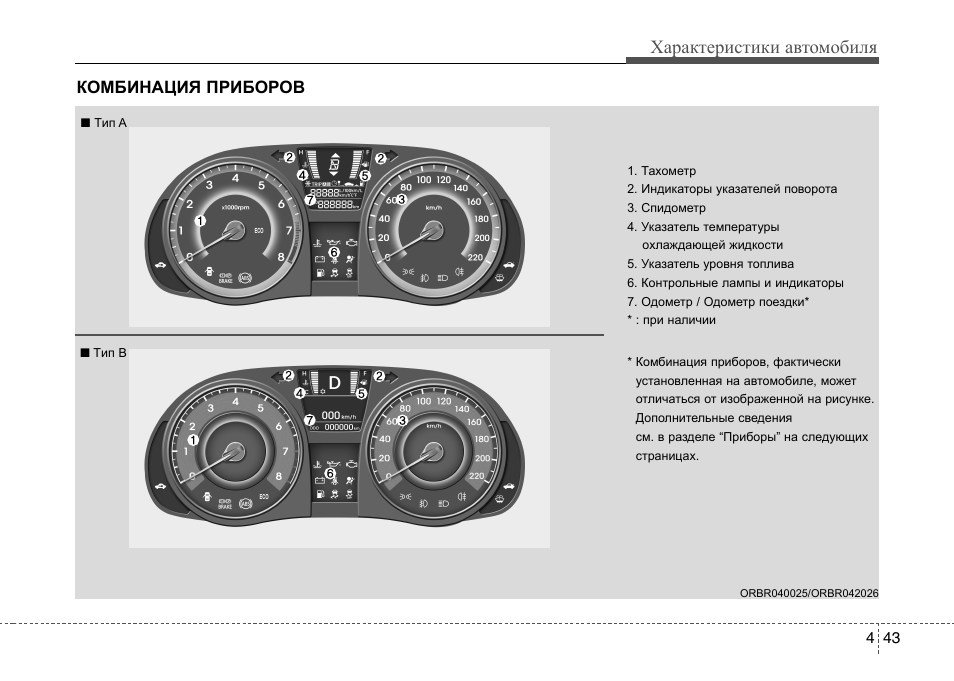

На илюстрации показано расположение приборов и сигнализаторов в комбинации приборов.

В комбинации приборов установлены следующие приборы и сигнализаторы:

1 – тахометр показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 8, цена деления 0,25. Для того чтобы узнать частоту вращения коленчатого вала в мин–1, нужно показания тахометра умножить на 1000. Красная зона – опасный для двигателя режим.

2 – сигнализатор включения левого указателя поворота загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе левого поворота. Если сигнализатор не загорается или горит постоянно, это указывает на неисправность электрических цепей указателей поворота

Левый индикатор поворота Хендай.

3 – указатель температуры охлаждающей жидкости в системе охлаждения двигателя. Если указатель перемещается за зону нормальной работы по направлению к положению «H», это означает перегрев двигателя. Следует остановиться, дать двигателю остыть и устранить причину перегрева двигателя.

Предупреждение:

Не допускайте эксплуатации автомобиля с перегретым двигателем, так как это приведет к серьезным поломкам двигателя.

4 – дисплей маршрутного компьютера. На дисплее последовательным нажатием кнопки «TRIP» переключения режимов включают индикацию двух режимов счетчиков пробега, среднего расхода топлива, времени в пути, средней скорости автомобиля. Подробнее описано в этой статье.

Бортовой компьютер Хендай Солярис.

Кнопка TRIP​ Хендай.

5 – индикатор переключения передач Хендай в механической коробке передач (для автомобилей с механической коробкой передач) сообщает водителю, какую передачу желательно выбрать, или индикатор положения селектора автоматической коробки передач (для автомобилей с автоматической коробкой передач) показывает выбранное положение селектора.

6 – счетчик пробега Хендай (одометр) показывает пройденный путь в километрах. После пробега 1 000 000 км начинается новый цикл отсчета.

7 – указатель уровня топлива. Перемещение уровня топлива к положению «E» указывает на необходимость дозаправки во избежание перебоев в работе двигателя.

8 – сигнализатор включения правого указателя поворота загорается мигающим светом при включении правого указателя поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе правого поворота. Если сигнализатор не загорается или горит постоянно, это указывает на неисправность электрических цепей указателей поворота.

Правый индикатор поворота Хендай.

9 – спидометр индукционного типа показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 220 км/ч, цена деления 10 км/ч. Привод спидометра электрический от датчика, установленного на коробке передач.

Спидометр Хендай Солярис.

10 – сигнализатор незакрытой крышки багажника. Предупреждение о незакрытой крышке багажника. Символ погаснет после закрытия багажника.

11 – сигнализатор недостаточного уровня жидкости в бачке стеклоомывателя.

12 – сигнализатор включения заднего противотуманного фонаря.

13 – сигнализатор включения дальнего света фар.

14 – сигнализатор включения передних противотуманных фар (при наличии).

15 – сигнализатор включения габаритных огней.

16 – информационный дисплей. Подробнее описано в этой статье.

17 – сигнализатор антиблокировочной системы тормозов (ABS). Сигнализатор загорается оранжевым светом при включении зажигания, после пуска двигателя он гаснет. Горение сигнализатора при работающем двигателе указывает на неисправность антиблокировочной системы.

18 – сигнализатор включения стояночного тормоза и аварийного состояния тормозной системы загорается при включении зажигания и гаснет после пуска двигателя. Горение сигнализатора в других режимах при включенном зажигании может свидетельствовать о том, что автомобиль заторможен стояночным тормозом или о падении уровня тормозной жидкости ниже метки «MIN» бачка главного цилиндра привода тормозной системы.

Предупреждение:

Эксплуатация автомобиля с неисправной тормозной системой категорически запрещается.

19 – сигнализатор незакрытой двери. Предупреждение о незакрытой двери загорается в том случае, если незакрыта по крайней мере одна дверь. Сигнализатор погаснет после полного закрытия дверей.

Индикатор открытых дверей Хендай.

Примечание:

Если во время движения одновременно загораются сигнализаторы 18 и 19 – возникла неисправность в антиблокировочной системе тормозов и системе распределения тормозных сил.

20 – сигнализатор иммобилизатора загорается перед пуском двигателя, когда ключ в замке зажигания находится в положении «ON». Если сигнализатор мигает или не горит при указанных выше условиях, иммобилизатор неисправен. В этом случае обратитесь на сервис.

Источник: http://carpedia.club/

Приборная панель Hyundai Solaris: общая информация по значкам

Приборка Соляриса оборудована передовой системой оповещения водителя и индикаторами, соответствующими жестким требованиям безопасности.

Обилие индикаторов и значков приборки может смутить даже опытного пользователя. К примеру, сигналы «ECO» отсутствуют на большинстве более старых машин, что провоцирует необходимость тщательного изучения руководства пользователя при покупке. Но приобретая подержанный автомобиль инструкцию можно не получить. Ниже приведено подробное описание всех элементов доски с полной расшифровкой.

Хендай Солярис: индикаторы на панели приборов

Здесь присутствует несколько разновидностей индикаторов, отображающих состояние бортовых систем в режиме реального времени. В штатных приборках имеется три разновидности индикаторов, разделяющихся по цветам.

Что означает значок на панели приборов Соляриса

Независимо от года выпуска, 2011, 2013 или 2018, индикация и внешность указателей практически не отличается. Машины с новым кузовом оборудованы стандартной приборкой и все лампочки, кроме добавленных, будут идентичны.
Глобально, значки распределяются на три разновидности:

Расшифровка групп выглядит так.

Информационные знаки

Дальнейшая расшифровка обозначений приведена на примере модели 2018 года. При этом, большинство пунктов будут совпадать с индикаторами других годов.

Внешний вид	Расшифровка
	Двигатель работает в экономичном режиме
	Машина стоит на ручном тормозе, для начала движения необходимо опустить рычаг ручника.
	Система курсовой устойчивости работает нормально или отключена в зависимости от индикатора.
	Поворотники работают в штатном режиме, в зависимости от положения, моргает левая или правая стрелка.
	Не имеет отношения к работе двигателя, обозначает штатную работу ламп дальнего света.
	Габаритные огни включены и работают нормально.
	Включены передние/задние противотуманки.
	Указатели работы механической коробки передач. Первый говорит о необходимости повышения или понижения позиции для лучшей экономии топлива. Второй – индикатор, отображает положение КПП в текущий момент.
	Снежинка может изображаться в двух вариантах и указывает на то, что дорога обледенела, дальнейшее движение требует повышенного внимания и осторожности водителя.
	Уровень горючего в топливном баке ниже рекомендуемого минимума. Необходима срочная заправка.
	В бачке стеклоомывателя недостаточно жидкости.

Знаки опасности

Подобные индикаторы появляются в случае присутствия серьезной причины для остановки. Аварийные указатели имеют красный цвет и нередко появляются в паре с другими символами.

Внешний вид	Расшифровка
	Подушки безопасности отключены или работают неправильно.
	Ремни безопасности не пристегнуты.
	Давление масла в картере двигателя ниже критической отметки, необходимо срочно остановится и восполнить уровень лубриканта.
	Антипробуксовочная система повреждена или в блоках присутствует неисправность. Актуально для версий до 2015 года.
	Символы значат, что одна/несколько дверей не закрыты. Начало движения запрещается.
	Открыт багажник – движение не рекомендуется.

Предупреждения о неисправности

Следующая группа значков указывает на поломки основных систем или необходимость срочного технического обслуживания.

Значки ошибок на приборке Соляриса

В режиме самодиагностики дисплей может выдать один или несколько цифровых кодов, свидетельствующих о наличии проблем в определенной части проводки и бортовых систем автомобиля. Описание кодов приведено на примере ЭБУ типа 2014 года, при этом учтены самые распространенные неисправности:

Возможные неисправности приборки и методы их устранения

Это сложный, надежный комплекс, отличающийся неприхотливостью и редкими поломками. Однако, проблемы случаются и здесь. Основные неисправности следующие.

Порядок снятия и установки приборки

Для демонтажа этой детали на Солярисе необходимо выполнить последовательность действий.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Источник

Комбинация приборов Hyundai Solaris

На илюстрации показано расположение приборов и сигнализаторов в комбинации приборов.

В комбинации приборов установлены следующие приборы и сигнализаторы:

1 – тахометр показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 8, цена деления 0,25. Для того чтобы узнать частоту вращения коленчатого вала в мин–1, нужно показания тахометра умножить на 1000. Красная зона – опасный для двигателя режим.

2 – сигнализатор включения левого указателя поворота загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе левого поворота. Если сигнализатор не загорается или горит постоянно, это указывает на неисправность электрических цепей указателей поворота

Левый индикатор поворота Хендай.

3 – указатель температуры охлаждающей жидкости в системе охлаждения двигателя. Если указатель перемещается за зону нормальной работы по направлению к положению «H», это означает перегрев двигателя. Следует остановиться, дать двигателю остыть и устранить причину перегрева двигателя.

Предупреждение:

Не допускайте эксплуатации автомобиля с перегретым двигателем, так как это приведет к серьезным поломкам двигателя.

4 – дисплей маршрутного компьютера. На дисплее последовательным нажатием кнопки «TRIP» переключения режимов включают индикацию двух режимов счетчиков пробега, среднего расхода топлива, времени в пути, средней скорости автомобиля. Подробнее описано в этой статье.

Бортовой компьютер Хендай Солярис.

Кнопка TRIP​ Хендай.

5 – индикатор переключения передач Хендай в механической коробке передач (для автомобилей с механической коробкой передач) сообщает водителю, какую передачу желательно выбрать, или индикатор положения селектора автоматической коробки передач (для автомобилей с автоматической коробкой передач) показывает выбранное положение селектора.

6 – счетчик пробега Хендай (одометр) показывает пройденный путь в километрах. После пробега 1 000 000 км начинается новый цикл отсчета.

7 – указатель уровня топлива. Перемещение уровня топлива к положению «E» указывает на необходимость дозаправки во избежание перебоев в работе двигателя.

8 – сигнализатор включения правого указателя поворота загорается мигающим светом при включении правого указателя поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе правого поворота. Если сигнализатор не загорается или горит постоянно, это указывает на неисправность электрических цепей указателей поворота.

Правый индикатор поворота Хендай.

9 – спидометр индукционного типа показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 220 км/ч, цена деления 10 км/ч. Привод спидометра электрический от датчика, установленного на коробке передач.

Спидометр Хендай Солярис.

10 – сигнализатор незакрытой крышки багажника. Предупреждение о незакрытой крышке багажника. Символ погаснет после закрытия багажника.

11 – сигнализатор недостаточного уровня жидкости в бачке стеклоомывателя.

12 – сигнализатор включения заднего противотуманного фонаря.

13 – сигнализатор включения дальнего света фар.

14 – сигнализатор включения передних противотуманных фар (при наличии).

15 – сигнализатор включения габаритных огней.

16 – информационный дисплей. Подробнее описано в этой статье.

17 – сигнализатор антиблокировочной системы тормозов (ABS). Сигнализатор загорается оранжевым светом при включении зажигания, после пуска двигателя он гаснет. Горение сигнализатора при работающем двигателе указывает на неисправность антиблокировочной системы.

18 – сигнализатор включения стояночного тормоза и аварийного состояния тормозной системы загорается при включении зажигания и гаснет после пуска двигателя. Горение сигнализатора в других режимах при включенном зажигании может свидетельствовать о том, что автомобиль заторможен стояночным тормозом или о падении уровня тормозной жидкости ниже метки «MIN» бачка главного цилиндра привода тормозной системы.

Предупреждение:

Эксплуатация автомобиля с неисправной тормозной системой категорически запрещается.

19 – сигнализатор незакрытой двери. Предупреждение о незакрытой двери загорается в том случае, если незакрыта по крайней мере одна дверь. Сигнализатор погаснет после полного закрытия дверей.

Индикатор открытых дверей Хендай.

Примечание:

Если во время движения одновременно загораются сигнализаторы 18 и 19 – возникла неисправность в антиблокировочной системе тормозов и системе распределения тормозных сил.

20 – сигнализатор иммобилизатора загорается перед пуском двигателя, когда ключ в замке зажигания находится в положении «ON». Если сигнализатор мигает или не горит при указанных выше условиях, иммобилизатор неисправен. В этом случае обратитесь на сервис.

Источник

Hyundai Solaris

Панель приборов

Расположение органов управления соответствует нормам и правилам по безопасности ЕЭК ООН. Для удобства пользования на ручки, кнопки и контрольные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы их функционального назначения.

Рис. 1. Панель приборов и органы управления

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (рис. 1).

1 – внутренняя ручка замка двери водителя позволяет открывать водительскую дверь из салона автомобиля.

2, 16 – рычаги управления наружными зеркалами заднего вида (на автомобилях, не оборудованных электроприводом наружных зеркал заднего вида).

3, 15 – боковые сопла системы отопления (кондиционирования) и вентиляции салона. Предназначены для направления потока воздуха из отопителя (кондиционера) и системы вентиляции, см. Отопление (кондиционирование) и вентиляция салона.

4 – переключатель наружного освещения и указателей поворота (левый подрулевой переключатель) работает в следующих режимах:

– режим включения указателей поворота. Переведите рычаг вверх или вниз до включения указателей поворота. При перемещении рычага вверх или вниз в комбинации приборов начинает мигать сигнализатор соответственно 8 или 2 (см. рис. 2). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении вверх или вниз только до момента ощутимого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение;

Рис. 2. Комбинация приборов

– режим переключения ближнего/дальнего света фар. Для того чтобы переключить свет фар с ближнего на дальний…

…переместите рычаг по направлению от себя. При этом в комбинации приборов загорится сигнализатор 13 (см. рис. 2);

– режим включения света фар. Чтобы включить свет в фарах, поверните рукоятку А рычага переключателя вокруг ее оси.

В режиме включения света фар переключатель может занимать три положения:

OFF – все выключено;

– включены габаритные огни в передних и задних фонарях, а также освещение комбинации приборов;

– включен ближний или дальний свет фар.

Для сигнализации дальним светом фар…

…нажмите на рычаг переключателя по направлению к рулевому колесу;

– режим включения противотуманных фар и заднего противотуманного фонаря.

В комплектациях, не предусматривающих установку передних противотуманных фар, поворотное кольцо Б может занимать одно из двух положений:

– включен задний противотуманный фонарь (только при включенных фарах головного освещения или габаритных огнях), при этом в комбинации приборов загорится сигнализатор 12 (см. рис. 2).

В комплектациях, предусматривающих установку передних противотуманных фар,
поворотное кольцо Б может занимать одно из трех положений:

– включен задний противотуманный фонарь, при этом в комбинации приборов загорается сигнализатор 12 (см. рис. 2);

– включены противотуманные фары и задний противотуманный фонарь, в комбинации приборов дополнительно загораются сигнализаторы соответственно 14 и 12 (см. рис. 2).

Так выглядит переключатель наружного освещения и указателей поворота при установленных противотуманных фарах.

5 – рулевое колесо.

В зависимости от комплектации автомобиля может быть установлено рулевое колесо с клавишами А и Б управления аудиосистемой и клавишами В управления телефоном с функцией Bluetooth.

6 – комбинация приборов (см. Комбинация приборов).

7 – выключатель (замок) зажигания…

…или кнопка пуска и остановки двигателя (в зависимости от комплектации).

Объединен с противоугонным устройством и приемной антенной иммобилизатора, расположен с правой стороны рулевой колонки. Ключ в замке (кнопка пуска) может занимать одно из четырех положений:

– LOCK (блокировка) – зажигание выключено, при вынутом ключе включено противоугонное устройство.

Для того чтобы извлечь ключ из замка зажигания автомобиля с механической коробкой передач, нажмите на ключ, установленный в положение «ACC» (дополнительное оборудование), и, удерживая его нажатым, поверните в положение «LOCK» (блокировка). Затем извлеките ключ из замка.

Для извлечения ключа из замка зажигания автомобиля с автоматической коробкой передач сначала переведите рычаг селектора управления коробкой передач в положение «Р» (стоянка), а затем поверните ключ в замке в положение «LOCK» (блокировка). Извлеките ключ из замка зажигания.

Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

Для выключения противоугонного устройства вставьте ключ в замок зажигания (нажмите кнопку пуска и остановки двигателя) и, слегка поворачивая рулевое колесо вправо-влево, разблокируйте его;

– ACC (дополнительное оборудование) – зажигание выключено, ключ не вынимается, рулевое управление разблокировано, включены цепи питания звукового сигнала, наружного освещения, аудиосистемы, прикуривателя и пр.

Для включения режима «ACC» на автомобилях, оборудованных кнопкой пуска и остановки двигателя, нажмите кнопку пуска один раз, не выжимая педаль сцепления для автомобилей с механической коробкой передач; не выжимая педаль тормоза – для автомобилей с автоматической коробкой передач (загорится оранжевый сигнализатор на кнопке пуска). Если кнопка пуска и остановки двигателя остается в режиме «ACC» более одного часа, данный режим автоматически отключается, чтобы предотвратить разрядку аккумуляторной батареи;

– ON (включено) – зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи.

Для включения режима «ON» на автомобилях, оборудованных кнопкой пуска и остановки двигателя, нажмите кнопку пуска два раза, не выжимая педаль сцепления, для автомобилей с механической коробкой передач; не выжимая педаль тормоза – для автомобилей с автоматической коробкой передач (загорится синий сигнализатор на кнопке пуска);

– START (стартер) – включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «ON».

Для пуска двигателя на автомобилях, оборудованных кнопкой пуска и остановки двигателя, нажмите кнопку пуска один раз, предварительно выжав педаль сцепления, для автомобилей с механической коробкой передач; для автомобилей с автоматической коробкой передач – предварительно выжав педаль тормоза и установив селектор коробки передач в положение «P» или «N» (сигнализатор не горит).

8 – рычаг переключателя очистителя и омывателя ветрового стекла (правый подрулевой переключатель) включает электрические цепи при включенном зажигании.

Рычаг перемещают вверх или вниз для установки в следующие положения (рис. 3):

Рис. 3. Рычаг переключателя очистителя и омывателя ветрового стекла

Интервал работы прерывистого режима регулируется поворотным кольцом А переключателя…

…крайнее верхнее положение – наибольший интервал, крайнее нижнее положение – наименьший интервал.

Для включения омывателя ветрового стекла нажмите на рычаг переключателя очистителя и омывателя по направлению к рулевому колесу.

9 – выключатель обогрева заднего стекла.

10, 13 – центральные сопла системы отопления (кондиционирования) и вентиляции салона.

Предназначены для направления потока воздуха из отопителя (кондиционера) и системы вентиляции, см. Отопление (кондиционирование) и вентиляция салона.

11 – место под установку головного устройства аудиосистемы.

12 – ниша для мелких предметов.

14 – выключатель обогрева зоны покоя очистителей ветрового стекла (в зависимости от комплектации автомобиля).

17 – внутренняя ручка замка передней пассажирской двери позволяет открывать эту дверь из салона автомобиля.

18 – клавиша управления стеклоподъемником с электроприводом передней пассажирской двери.

19 – вещевой отсек, расположенный в передней пассажирской двери (см. Вещевые ящики салона).

20 – вещевой ящик, расположенный в панели приборов со стороны переднего пассажира, предназначен для хранения небольших предметов, книг и пр. (см. Вещевые ящики салона).

21 – блок управления системой отопления (кондиционирования) и вентиляции салона, см. Отопление (кондиционирование) и вентиляция салона.

22 – розетка (Б) для подключения дополнительного электрооборудования (12 В).

В зависимости от комплектации может быть установлен блок А для подключения мультимедийных устройств.

23 – рычаг управления механической коробкой передач…

…или рычаг селектора автоматической коробки передач (см. Управление коробкой передач).

24 – выключатель аварийной сигнализации.

25 – рычаг стояночного тормоза.

Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх – в комбинации приборов загорится красным светом сигнализатор 18 (см. рис. 2).

Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз – сигнализатор должен погаснуть.

26 – прикуриватель.

27 – педаль акселератора (привода дроссельной заслонки).

28 – педаль тормоза.

29 – педаль сцепления. На автомобилях с автоматической коробкой передач эта педаль отсутствует.

30 – клавиша звукового сигнала. Для подачи звукового сигнала нажмите на клавишу.

31 – крышка монтажного блока, расположенного в салоне автомобиля.

32 – рукоятка привода замка капота (см. Капот).

33 – блок управления электрокорректором света фар, яркости подсветки комбинации приборов и клавиша отключения системы курсовой устойчивости ESP (в зависимости от комплектации).

Вращением рукоятки регулятора А электрокорректора света фар в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение цифры на рукоятке регулятора и метки на панели блока обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

Чтобы отключить работу системы ESP, нажмите клавишу Б (загорится сигнализатор в комбинации приборов). После перезапуска двигателя система автоматически включится.

Поворотом регулятора В плавно изменяют яркость подсветки комбинации приборов. В крайнем верхнем положении ползунка яркость максимальная, а в крайнем нижнем – подсветка выключена.

34 – вещевой отсек, расположенный в двери водителя (см. Вещевые ящики салона).

35 – блок управления передними стеклоподъемниками. В зависимости от комплектации блок может быть совмещен с блоком управления зеркалами заднего вида и блокировкой замков дверей (см. Двери).

Источник

Самодиагностика ошибок в Hyundai Solaris понадобиться, когда вам не хочется переплачивать за аналогичную процедуру в сервисном центре или когда индикатор «чек» достает вас посреди долгого пути. Считать и сбросить код ошибки самостоятельно несложно. Главное не забывайте, возможен сброс ошибок только первого уровня. Важные неполадки, записанные в память ЭБУ и существенно влияющие на работу силового агрегата, удалить поможет только специальный дилерский сканер. Интересный факт, что некоторые важные неполадки стираются сами спустя некоторое время.

Например, в одном из цилиндров Hyundai пропуски искрообразования. Код ошибки 301-304 (зависит от цилиндра). Когда ЭБУ обнаружит пропуски, то индикатор «чек» замигает, а код ошибки останется в памяти авто. Если вы начнете стирать код, сбрасыванием клеммы, он не удалиться. Но когда вы устраните причину возникновения Сheck Еngine и замените нерабочую свечу, то спустя некоторое время ошибка сама перестанет мигать. Такая же история и с неверной синхронизацией валов и подобными неисправностями. Но вероятность того, что после ремонта неполадки, она самоликвидируется  — 50 на 50. К примеру, ошибка подушки удаляется с памяти ЭБУ только с помощью сканера.

1. Самодиагностика ошибок: проверка и сброс

2. Расшифровка диагностических кодов Hyundai протокола OBD-II

Самодиагностика ошибок: проверка и сброс

Для проверки ошибки выполняем такие действия:

• • не заводя движка, включите зажигание и посчитайте 3 сек.;
  • в течение 5 сек. максимально выжмите педаль газа 5 раз;
  • после 5-о нажатия резко отпустите педаль и посчитайте 7 сек.;

• далее выжмите до пола педаль и ждите, пока индикатор ошибки не замигает;
• отпустите педаль и считывайте код неполадки.

Если мерцание идет 4 серии по 10 раз, то код 0000 и неисправностей в авто не обнаружено. Считывание кодов происходит по примеру: код 0102 выглядит, как 10 мерцания – 1 мерцание – 10 мерцаний – 2 мерцания – пауза. Когда список ошибок окончен, то все повторяется заново до тез пор, пока вы не выкл. зажигание.

Для удаления простых ошибок из памяти ЭБУ в Hyundai Solaris соблюдайте такую последовательность:

• важно: перед началом сброса выключите зажигание, как минимум на10 сек.;
• вкл. зажигание, не заводя силового агрегата, и считайте до 3 сек.;
• в течение 5 сек. выжмите газ в пол на протяжении 5 раз;
• после 5-о нажатия резко отпустите педаль и посчитайте 7 сек.;
• выжмите газ до пола, подождите мерцания кода ошибки, отпустите газ и считывайте код;
• нажмите газ еще раз до упора и отпустите педаль;
• выкл. зажигание и заведите авто. Ошибка должна исчезнуть.

Ниже приведена схема процесса самодиагностики.

Расшифровка диагностических кодов Hyundai протокола OBD-II

Здесь приведен полный список ошибок, которые возникают на автомобилях Хендай. В каждой строке находиться по коду ошибки с расшифровкой. Чтобы найти нужный вам код, вам поможет функция помощи, встроенная в ваш браузер, горячие клавиши: Ctrl+f

Такие обозначения ошибок используется почти во всех автомобилях Hyundai: sonata, accent, santa fe, елантра и других.

Пятизначный код ошибки

Первая позиция:

P — is for powertrain codes
B — is for body codes
C — is for chassis codes

Вторая позиция:

0 — общий для OBD-II код
1 — код производителя

Третья позиция — тип неисправности:

1 — топливная система или воздухоподача
2 — топливная система или воздухоподача
3 — система зажигания
4 — вспомогательный контроль
5 — холостой ход
6 — ECU или его цепи
7 — трансмиссия
8 — трансмиссия

Четвертая и пятая позиции — Порядковый номер ошибки

КОД Описание ошибки
P0100 Неисправность цепи датчика расхода воздуха
P0101 Выход сигнала датчика расхода воздуха из допустимого диапазона
P0102 Низкий уровень выходного сигнала датчика расхода воздуха
P0103 Высокий уровень выходного сигнала датчика расхода воздуха
P0105 Неисправность датчика давления воздуха
P0106 Выход сигнала датчика давления воздуха из допустимого диапазона
P0107 Низкий уровень выходного сигнала датчика давления воздуха
P0108 Высокий уровень выходного сигнала датчика давления воздуха
P0110 Неисправность датчика температуры всасываемого воздуха
P0111 Выход сигнала датчика температуры всасываемого воздуха из допустимого диапазона
P0112 Низкий уровень датчика температуры всасываемого воздуха
P0113 Высокий уровень датчика температуры всасываемого воздуха
P0115 Неисправность датчика температуры охлаждающей жидкости
P0116 Выходсигнала датчика температуры охлаждающей жидкости из допустимого диапазона
P0117 Низкий уровень датчика температуры охлаждающей жидкости

P0118 Высокий уровень датчика температуры охлаждающей жидкости
P0120 Неисправность датчика положения дроссельной заслонки «A»
P0121 Выход сигнала датчика положения дроссельной заслонки «A» из допустимого диапазона
P0122 Низкий уровень выходного сигнала датчика положения дроссельной заслонки «A»
P0123 Высокий уровень выходного сигнала датчика положения дроссельной заслонки «A»
P0125 Низкая температура охлаждающей жидкости для управления по замкнутому контуру
P0130 Датчик кислорода 1 (банк 1) неисправен
P0131 Низкий уровень сигнала датчика кислорода 1 (банк 1)
P0132 Высокий уровень сигнала датчика кислорода 1 (банк 1)
P0133 Медленный отклик датчика кислорода 1 (банк 1) на обогащение/обеднение
P0134 Нет активности выходного сигнала датчика кислорода 1 (банк 1)
P0135 Нагреватель датчика кислорода 1 (банк 1) неисправен
P0136 Датчик кислорода 2 (банк 1) неисправен
P0137 Низкий уровень выходного сигнала датчика кислорода 2 (банк 1)
P0138 Высокий уровень выходного сигнала датчика кислорода 2 (банк 1)
P0139 Медленный отклик датчика кислорода 2 (банк 1) на обогащение/обеднение
P0140 Нет активности выходного сигнала датчика кислорода 2 (банк 1)
P0141 Нагреватель датчика кислорода 2 (банк 1) неисправен
P0142 Датчик кислорода 3 (банк 1) неисправен
P0143 Низкий уровень выходного сигнала датчика кислорода 3 (банк 1)
P0144 Высокий уровень выходного сигнала датчика кислорода 3 (банк 1)
P0145 Медленный отклик датчика кислорода 3 (банк 1) на обогащение/обеднение
P0146 Нет активности выходного сигнала датчика кислорода 3 (банк 1)
P0147 Нагреватель датчика кислорода 3 (банк 1) неисправен
P0150 Датчик кислорода 1 (банк 2) неисправен
P0151 Низкий уровень сигнала датчика кислорода 1 (банк 2)
P0152 Высокий уровень сигнала датчика кислорода 1 (банк 2)
P0153 Медленный отклик датчика кислорода 1 (банк 2) на обогащение/обеднение
P0154 Нет активности выходного сигнала датчика кислорода 1 (банк 2)

P0155 Нагреватель датчика кислорода 1 (банк 2) неисправен
P0156 Датчик кислорода 2 (банк 2) неисправен
P0157 Низкий уровень выходного сигнала датчика кислорода 2 (банк 2)
P0158 Высокий уровень выходного сигнала датчика кислорода 2 (банк 2)
P0159 Медленный отклик датчика кислорода 2 (банк 2) на обогащение/обеднение
P0160 Нет активности выходного сигнала датчика кислорода 2 (банк 2)
P0161 Нагреватель датчика кислорода 2 (банк 2) неисправен
P0162 Датчик кислорода 3 (банк 2) неисправен
P0163 Низкий уровень выходного сигнала датчика кислорода 3 (банк 2)
P0164 Высокий уровень выходного сигнала датчика кислорода 3 (банк 2)
P0165 Медленный отклик датчика кислорода 3 (банк 2) на обогащение/обеднение
P0166 Нет активности выходного сигнала датчика кислорода 3 (банк 2)
P0167 Нагреватель датчика кислорода 3 (банк 2) неисправен
P0171 Слишком бедная смесь (возможен подсос воздуха)
P0172 Слишком богатая смесь
P0173 Утечка топлива из топливной системы блока цилиндров №2
P0174 Смесь блока цилиндров №2 слишком бедная
P0175 Смесь блока цилиндров №2 слишком богатая
P0176 Датчик выброса СНх (Fuel Composition) неисправен
P0177 Сигнал датчика СНх (Fuel Composition) вне допустимого диапазона
P0178 Низкий уровень сигнала датчика СНх (Fuel Composition)
P0179 Высокий уровень сигнала датчика СНх (Fuel Composition)
P0180 Неисправность цепи датчика температуры топлива «А»
P0181 Сигнал датчика температуры топлива «А» вне допустимого диапазона
P0182 Низкий уровень сигнала датчика температуры топлива «А»
P0183 Высокий уровень сигнала датчика температуры топлива «А»
P0185 Неисправность цепи датчика температуры топлива «В»
P0186 Сигнал датчика температуры топлива «В» вне допустимого диапазона
P0187 Низкий уровень сигнала датчика температуры топлива «В»
P0188 Высокий уровень сигнала датчика температуры топлива «В»
P0190 Неисправность цепи датчика давления топлива в топливной рампе

P0191 Сигнал датчика давления в топливной рампе вне допустимого диапазона
P0192 Низкий сигнал датчика давления топлива в топливной рампе
P0193 Высокий сигнал датчика давления топлива в топливной рампе
P0194 Перемежающийся сигнал датчика давления топлива в топливной рампе
P0195 Неисправность цепи датчика температуры масла в двигателе
P0196 Сигнал датчика температуры масла в двигателе вне допустимого диапазона
P0197 Низкий сигнал датчика температуры масла в двигателе
P0198 Высокий сигнал датчика температуры масла в двигателе
P0199 Перемежающийся сигнал датчика температуры масла в двигателе
P0200 Неисправность цепи управления форсунками
P0201 Неисправность цепи управления форсункой №1
P0202 Неисправность цепи управления форсункой №2
P0203 Неисправность цепи управления форсункой №3
P0204 Неисправность цепи управления форсункой №4
P0205 Неисправность цепи управления форсункой №5
P0206 Неисправность цепи управления форсункой №6
P0207 Неисправность цепи управления форсункой №7
P0208 Неисправность цепи управления форсункой №8
P0209 Неисправность цепи управления форсункой №9
P0210 Неисправность цепи управления форсункой №10
P0211 Неисправность цепи управления форсункой №11
P0212 Неисправность цепи управления форсункой №12
P0213 Неисправность цепи управления форсункой холодного старта №1
P0214 Неисправность цепи управления форсункой холодного старта №2
P0215 Неисправность соленоида выключения двигателя
P0216 Неисправность цепи контроля времени впрыска
P0217 Перегрев двигателя
P0218 Перегрев трансмиссии
P0219 Слишком высокие обороты двигателя (Engine Overspeed Condition)
P0220 Неисправность датчика положения дроссельной заслонки «B»
P0221 Сигнал датчика положения дроссельной заслонки «B» вне допустимого диапазона

P0222 Низкий уровень сигнала датчика положения дроссельной заслонки «B»
P0223 Высокий уровень сигнала датчика положения дроссельной заслонки «B»
P0224 Перемежающийся уровень сигнала датчика положения дроссельной заслонки «B»
P0225 Неисправность датчика положения дроссельной заслонки «C»
P0226 Сигнал датчика положения дроссельной заслонки вне допустимого диапазона «C»
P0227 Низкий уровень сигнала датчика положения дроссельной заслонки «C»
P0228 Высокий уровень сигнала датчика положения дроссельной заслонки «C»
P0229 Перемежающийся уровень сигнала датчика положения дроссельной заслонки «C»
P0230 Неисправность первичной цепи управления бензонасосом (упр. реле бензонасоса)
P0231 Постоянный низкий уровень вторичной цепи бензонасоса
P0232 Постоянный высокий уровень вторичной цепи бензонасоса
P0233 Перемежающийся уровень вторичной цепи бензонасоса
P0235 Неисправность цепи датчика давления турбонаддува «A»
P0236 Сигнал с датчика турбины «A» вне допустимого диапазона
P0237 Низкий уровень сигнала с датчика турбины «A»
P0238 Высокий уровень сигнала с датчика турбины «A»
P0239 Неисправность цепи датчика давления турбонаддува «B»
P0240 Сигнал с датчика турбины «B» вне допустимого диапазона
P0241 Низкий уровень сигнала с датчика турбины «B»
P0242 Высокий уровень сигнала с датчика турбины «B»
P0243 Неисправность соленоида затвора выхлопных газов турбины «A»
P0244 Сигнал соленоида затвора выхлопных газов турбины «A» вне доп. диапазона
P0245 Соленоид затвора выхлопных газов турбины «A» всегда открыт
P0246 Соленоид затвора выхлопных газов турбины «A» всегда закрыт
P0247 Неисправность соленоида затвора выхлопных газов турбины «B»
P0248 Сигнал соленоида затвора выхлопных газов турбины «B» вне доп. диапазона
P0249 Соленоид затвора выхлопных газов турбины «B» всегда открыт
P0250 Соленоид затвора выхлопных газов турбины «B» всегда закрыт
P0251 Неисправность насоса впрыска турбины»A»
P0252 Сигнал насоса впрыска турбины «A» не допустимого диапазона
P0253 Низкий уровень сигнала насоса впрыска турбины «A»

P0254 Высокий уровень сигнала насоса впрыска турбины «A»
P0255 Перемежающийся уровень сигнала насоса впрыска турбины «A»
P0256 Неисправность насоса впрыска турбины «B»
P0257 Сигнал насоса впрыска турбины «B» вне допустимого диапазона
P0258 Низкий уровень сигнала насоса впрыска турбины «B»
P0259 Высокий уровень сигнала насоса впрыска турбины «B»
P0260 Перемежающийся уровень сигнала насоса впрыска турбины «B»
P0261 Форсунка цилиндра №1 — замыкание на землю
P0262 Форсунка цилиндра №1 — обрыв или замыкание на +12V
P0263 Форсунка цилиндра №1 — неисправность драйвера форсунки
P0264 Форсунка цилиндра №2 — замыкание на землю
P0265 Форсунка цилиндра №2 — обрыв или замыкание на +12V
P0266 Форсунка цилиндра №2 — неисправность драйвера форсунки
P0267 Форсунка цилиндра №3 — замыкание на землю
P0268 Форсунка цилиндра №3 — обрыв или замыкание на +12V
P0269 Форсунка цилиндра №3 — неисправность драйвера форсунки
P0270 Форсунка цилиндра №4 — замыкание на землю
P0271 Форсунка цилиндра №4 — обрыв или замыкание на +12V
P0272 Форсунка цилиндра №4 — неисправность драйвера форсунки
P0273 Форсунка цилиндра №5 — замыкание на землю
P0274 Форсунка цилиндра №5 — обрыв или замыкание на +12V
P0275 Форсунка цилиндра №5 — неисправность драйвера форсунки
P0276 Форсунка цилиндра №6 — замыкание на землю
P0277 Форсунка цилиндра №6 — обрыв или замыкание на +12V
P0278 Форсунка цилиндра №6 — неисправность драйвера форсунки
P0279 Форсунка цилиндра №7 — замыкание на землю
P0280 Форсунка цилиндра №7 — обрыв или замыкание на +12V
P0281 Форсунка цилиндра №7 — неисправность драйвера форсунки
P0282 Форсунка цилиндра №8 — замыкание на землю
P0283 Форсунка цилиндра №8 — обрыв или замыкание на +12V
P0284 Форсунка цилиндра №8 — неисправность драйвера форсунки
P0285 Форсунка цилиндра №9 — замыкание на землю

P0286 Форсунка цилиндра №9 — обрыв или замыкание на +12V
P0287 Форсунка цилиндра №9 — неисправность драйвера форсунки
P0288 Форсунка цилиндра №10 — замыкание на землю
P0289 Форсунка цилиндра №10 — обрыв или замыкание на +12V
P0290 Форсунка цилиндра №10 — неисправность драйвера форсунки
P0291 Форсунка цилиндра №11 — замыкание на землю
P0292 Форсунка цилиндра №11 — обрыв или замыкание на +12
P0293 Форсунка цилиндра №11 — неисправность драйвера форсунки
P0294 Форсунка цилиндра №12 — замыкание на землю
P0295 Форсунка цилиндра №12 — обрыв или замыкание на +12V
P0296 Форсунка цилиндра №12 — неисправность драйвера форсунки
P0300 Обнаружены случайные/множественные пропуски зажигания
P0301 Обнаружены пропуски зажигания в цилиндре №1
P0302 Обнаружены пропуски зажигания в цилиндре №2
P0303 Обнаружены пропуски зажигания в цилиндре №3
P0304 Обнаружены пропуски зажигания в цилиндре №4
P0305 Обнаружены пропуски зажигания в цилиндре №5
P0306 Обнаружены пропуски зажигания в цилиндре №6
P0307 Обнаружены пропуски зажигания в цилиндре №7
P0308 Обнаружены пропуски зажигания в цилиндре №8
P0309 Обнаружены пропуски зажигания в цилиндре №9
P0310 Обнаружены пропуски зажигания в цилиндре №10
P0311 Обнаружены пропуски зажигания в цилиндре №11
P0312 Обнаружены пропуски зажигания в цилиндре №12
P0320 Неисправноcть цепи распределителя зажигания
P0321 Сигнал распределителя зажигания вне допустимого диапазона
P0322 Сигнал распределителя зажигания отсутствует
P0323 Сигнал распределителя зажигания перемежающийся
P0325 Неисправность цепи датчика детонации №1
P0326 Сигнал датчика детонации №1 вне допустимого диапазона

P0327 Низкий уровень сигнала датчика детонации №1
P0328 Высокий уровень сигнала датчика детонации №1
P0329 Перемежающийся уровень сигнала датчика детонации №1
P0330 Неисправность цепи датчика детонации №2
P0331 Сигнал датчика детонации №2 вне допустимого диапазона
P0332 Низкий уровень сигнала датчика детонации №2
P0333 Высокий уровень сигнала датчика детонации №2
P0334 Перемежающийся уровень сигнала датчика детонации №2
P0335 Ошибка датчика положения коленвала»A»
P0336 Ошибка ДПКВ «A» (пропуск одного зуба)
P0337 Низкий уровень или замыкание на массу ДПКВ «A»
P0338 Высокий уровень или замыкание на +12V ДПКВ «A»
P0339 Перемежающийся сигнал ДПКВ «A»
P0340 Неисправность датчика распределительного вала
P0341 Сигнал датчика распределительного вала вне допустимого диапазона
P0342 Низкий уровень сигнала датчика распределительного вала
P0343 Высокий уровень сигнала датчика распределительного вала
P0344 Перемежающийся уровень сигнала датчика распределительного вала
P0350 Неисправность первичной / вторичной цепи катушки зажигания
P0351 Неисправность первичной / вторичной цепи катушки зажигания «A»
P0352 Неисправность первичной / вторичной цепи катушки зажигания «B»
P0353 Неисправность первичной / вторичной цепи катушки зажигания «C»
P0354 Неисправность первичной / вторичной цепи катушки зажигания «D»
P0355 Неисправность первичной / вторичной цепи катушки зажигания «E»
P0356 Неисправность первичной / вторичной цепи катушки зажигания» F»
P0357 Неисправность первичной / вторичной цепи катушки зажигания «G»
P0358 Неисправность первичной / вторичной цепи катушки зажигания «H»
P0359 Неисправность первичной / вторичной цепи катушки зажигания «I»
P0360 Неисправность первичной / вторичной цепи катушки зажигания «J»
P0361 Неисправность первичной / вторичной цепи катушки зажигания «K»
P0362 Неисправность первичной / вторичной цепи катушки зажигания «L»

P0370 Неисправность сигнала А таймера
P0371 Число импульсов сигнала А таймера выше нормы
P0372 Число импульсов сигнала А таймера ниже нормы
P0373 Нестабильные импульсы сигнала А таймера
P0374 Нет импульсов сигнала А таймера
P0375 Неисправность сигнала B таймера
P0376 Число импульсов сигнала B таймера выше нормы
P0377 Число импульсов сигнала B таймера ниже нормы
P0378 Нестабильные импульсы сигнала B таймера
P0379 Нет импульсов сигнала А таймера
P0380 Неисправность свечи накаливания или цепи нагрева
P0381 Неисправность свечи накаливания или индикатора нагрева
P0385 Неисправность цепи датчика положения коленвала «B»
P0386 Сигнал датчика положения коленвала «B» вне допустимого диапазона
P0387 Низкий уровень или замыкание на массу ДПКВ «В»
P0388 Высокий уровень или замыкаение на +12V ДПКВ «В»
P0389 Перемежающийся сигнал датчика положения коленвала «B»
P0400 Неисправность системы рециркуляции отработанных газов
P0401 Неэффективность системы рециркуляции отработанных газов
P0402 Избыточность системы рециркуляции отработанных газов (ОГ)
P0403 Неисправность цепи датчика системы рециркуляции отработанных газов
P0404 Сигнал датчика системы рециркуляции ОГ вне допустимого диапазона
P0405 Низкий уровень сигнала датчика «A» системы рециркуляции ОГ
P0406 Высокий уровень сигнала датчика «A» системы рециркуляции ОГ
P0407 Низкий уровень сигнала датчика «В» системы рециркуляции ОГ
P0408 Высокий уровень сигнала датчика «В» системы рециркуляции ОГ
P0410 Неисправность системы вторичной подачи воздуха
P0411 Некорректный поток через систему вторичной подачи воздуха
P0412 Неисправность клапана системы вторичной подачи воздуха»A»
P0413 Клапан системы вторичной подачи воздуха «A» всегда открыт
P0414 Клапан системы вторичной подачи воздуха «A» всегда закрыт
P0415 Неисправность клапана системы вторичной подачи воздуха «В»

P0416 Клапан системы вторичной подачи воздуха «В» всегда открыт
P0417 Клапан системы вторичной подачи воздуха «В» всегда закрыт
P0420 Эффективность системы катализаторов В1 ниже допустимого порога
P0421 Эффективность прогрева катализаторов В1 ниже допустимого порога
P0422 Эффективность главного катализатора В1 ниже допустимого порога
P0423 Эффективность нагревателя катализатора В1 ниже допустимого порога
P0424 Температура нагревателя катализатора В1 ниже допустимого порога
P0430 Эффективность системы катализаторов В2 ниже допустимого порога
P0431 Эффективность прогрева катализаторов В3 ниже допустимого порога
P0432 Эффективность главного катализатора В2 ниже допустимого порога
P0433 Эффективность нагревателя катализатора В2 ниже допустимого порога
P0434 Температура нагревателя катализатора В2 ниже допустимого порога
P0440 Неисправность контроля системы улавливания паров бензина
P0441 Плохая продувка системы улавливания паров бензина
P0442 Небольшая утечка в системе улавливания паров бензина
P0443 Неисправность цепи клапана продувки системы улавливания паров бензина
P0444 Клапан продувки системы улавливания паров бензина всегда открыт
P0445 Клапан продувки системы улавливания паров бензина всегда закрыт
P0446 Неисправность упр. воздушным клапаном системы улавливания паров
P0447 Воздушный клапан системы улавливания паров всегда открыт
P0448 Воздушный клапан системы улавливания паров всегда закрыт
P0450 Неисправность датчика давления паров бензина
P0451 Сигнал датчика давления паров бензина вне допустимого диапазона
P0452 Низкий уровень сигнал датчика давления паров бензина
P0453 Высокий уровень сигнал датчика давления паров бензина
P0454 Перемежающийся уровень сигнал датчика давления паров бензина
P0455 Большая утечка в системе улавливания паров бензина
P0460 Неисправность цепи датчика уровня топлива
P0461 Сигнал датчика уровня топлива вне допустимого диапазона
P0462 Низкий уровень сигнала датчика уровня топлива
P0463 Высокий уровень сигнала датчика уровня топлива
P0464 Перемежающийся уровень сигнала датчика уровня топлива

P0465 Неисправность цепи датчика потока воздуха продувки
P0466 Сигнал датчика потока воздуха продувки вне допустимого диапазона
P0467 Низкий уровень сигнала датчика потока воздуха продувки
P0468 Высокий уровень сигнала датчика потока воздуха продувки
P0469 Перемежающийся уровень сигнала датчика потока воздуха продувки
P0470 Неисправность датчика давления выхлопных газов
P0471 Сигнал датчика давления выхлопных газов вне допустимого диапазона
P0472 Низкий уровень сигнала датчика давления выхлопных газов
P0473 Высокий уровень сигнала датчика давления выхлопных газов
P0474 Перемежающийся уровень сигнала датчика давления выхлопных газов
P0475 Неисправность клапана датчика давления выхлопных газов
P0476 Сигнал клапана датчика давления выхлопных газов вне допустимого диапазона
P0477 Низкий уровень сигнала клапана датчика давления выхлопных газов
P0478 Высокий уровень сигнала клапана датчика давления выхлопных газов
P0479 Перемежающийся уровень сигнала клапана датчика давления выхлопных газов
P0480 Неисправность цепи управления реле вентилятора
P0500 Нет сигнала датчика скорости автомобиля
P0501 Сигнал датчика скорости автомобиля вне допустимого диапазона
P0502 Низкий уровень сигнала датчика скорости автомобиля
P0503 Высокий уровень сигнала датчика скорости автомобиля
P0505 Неисправность регулятора холостого хода
P0506 Неисправность регулятора холостого хода — низкие обороты
P0507 Неисправность регулятора холостого хода — высокие обороты
P0510 Неисправность концевика дроссельной заслонки
P0520 Неисправность в цепи датчика давления масла
P0521 Неправильный показатель/не отрегулирован датчик давления масла
P0522 Низкое напряжение датчика давления масла
P0523 Высокое напряжение датчика давления масла
P0530 Неисправность в цепи датчика давления охлаждающей жидкости кондиционера
P0531 Неправильный показатель/не отрегулирован датчик давления охлаждающей жидкости кондиционера

P0532 Низкий показатель датчика давления охлаждающей жидкости кондиционера
P0533 Высокий показатель датчика давления охлаждающей жидкости кондиционера
P0534 Утечка охлаждающей жидкости кондиционера
P0550 Неисправность в цепи датчика давления в гидроусилителе руля
P0551 Неправильный показатель/не отрегулирован датчик давления в гидроусилителе руля
P0552 Низкий показатель датчика давления в гидроусилителе руля
P0553 Высокий показатель датчика давления в гидроусилителе руля
P0554 Неисправность датчика давления в гидроусилителе руля
P0560 Напряжение питания системы ниже порога работоспособности
P0561 Напряжение питания системы нестабильное
P0562 Низкое напряжение питания системы
P0563 Высокое напряжение питания системы
P0565 Неисправность сигнала включения системы круиз-контроля
P0566 Неисправность сигнала выключения системы круиз-контроля
P0567 Неисправность сигнала продолжения движения системы круиз-контроля
P0568 Неисправность сигнала установки скорости системы круиз-контроля
P0569 Неисправность сигнала торможения системы круиз-контроля
P0570 Неисправность сигнала ускорения системы круиз-контроля
P0571 CНеисправность в цепи переключателя торможения A системы круиз-контроля
P0572 Низкий показатель переключателя торможения A системы круиз-контроля
P0573 Высокий показатель переключателя торможения A системы круиз-контроля
P0574 Неисправность системы круиз-контроля
P0575 Неисправность системы круиз-контроля
P0576 Неисправность системы круиз-контроля
P0577 Неисправность системы круиз-контроля
P0578 Неисправность системы круиз-контроля
P0579 Неисправность системы круиз-контроля
P0580 Неисправность системы круиз-контроля
P0600 Неисправность при связи с системой
P0601 Ошибка контрольной суммы ПЗУ
P0602 Программная ошибка блока управления
P0603 Ошибка внешнего ОЗУ
P0604 Ошибка внутреннего ОЗУ

P0605 Ошибка в памяти (ROM) блока управления
P0606 Неисправность процессора PCM
P0607 Неисправность канала детонации
P0608 Неисправность датчика VSS «A» блока управления
P0609 Неисправность датчика VSS «В» блока управления
P0620 Неисправность в цепи управления генератора
P0621 Неисправность в цепи лампы «L» генератора
P0622 Неисправность в блоке «F» генератора
P0650 Неисправность в цепи индикаторной лампы неисправностей (MIL)
P0654 Неправильно отрегулированы обороты двигателя
P0655 Неисправность в цепи лампы прогрева двигателя
P0656 Неисправность в цепи датчика уровня топлива
P0700 Неисправность системы контроля трансмиссии
P0701 Система контроля трансмиссии вне допустимого диапазона
P0702 Электрическая система контроля трансмиссии
P0703 Неисправность в цепи датчика B уменьшения крутящего момента при торможении
P0704 Неисправность в цепи датчика сцепления
P0705 Неисправность в цепи датчика трансмиссии (PRNDL)
P0706 Неправильный показатель / не отрегулирован датчик трансмиссии
P0707 Низкий показатель датчика трансмиссии
P0708 Высокий показатель датчика трансмиссии
P0709 Неисправность датчика трансмиссии
P0710 Неисправность в цепи датчика температуры трансмиссионной жидкости
P0711 Неправильный показатель / не отрегулирован датчик температуры трансмиссионной жидкости
P0712 Низкий показатель датчика температуры трансмиссионной жидкости
P0713 Высокий показатель датчика температуры трансмиссионной жидкости
P0714 Неисправность датчика температуры трансмиссионной жидкости
P0715 Неисправность в цепи датчика оборотов турбины
P0716 Неправильный показатель / не отрегулирован датчик оборотов турбины
P0717 Нет сигнала от датчика оборотов турбины
P0718 Неисправность датчика оборотов турбины

P0719 Низкий показатель цепи датчика B уменьшения крутящего момента при торможении
P0720 Неисправность в цепи датчика частоты вращения вала
P0721 Неправильный показатель / не отрегулирован датчик частоты вращения вала
P0722 Нет сигнала от датчика частоты вращения вала
P0723 Неисправность датчика частоты вращения вала
P0724 Высокий показатель цепи датчика B уменьшения крутящего момента при торможении
P0725 Неисправность в цепи датчика оборотов двигателя
P0726 Неправильный показатель / не отрегулирован датчик оборотов двигателя
P0727 Нет сигнала от датчика оборотов двигателя
P0728 Неисправность датчика оборотов двигателя
P0730 Неправильно отрегулирована коробка передач
P0731 Неправильно отрегулирована 1 передача
P0732 Неправильно отрегулирована 2 передача
P0733 Неправильно отрегулирована 3 передача
P0734 Неправильно отрегулирована 4 передача
P0735 Неправильно отрегулирована 5 передача
P0736 Неправильно отрегулирована задняя передача
P0740 Неисправность в цепи муфты сцепления
P0741 Неправильно отрегулирована муфта сцепления
P0742 Повреждена муфта сцепления
P0743 Повреждение электрической цепи муфты сцепления
P0744 Неисправность в цепи муфты сцепления
P0745 Неисправность в цепи соленоида давления
P0746 Неправильно отрегулирован соленоид давления
P0747 Поврежден соленоид давления
P0748 Повреждение электрической цепи соленоида давления
P0749 Неисправность соленоида давления
P0750 Неисправность переключателя А соленоида
P0751 Неправильно отрегулирован переключатель А соленоида
P0752 Повреждение переключателя А соленоида
P0753 Повреждение электрической цепи переключателя А соленоида

P0754 Неисправность переключателя А соленоида
P0755 Неисправность переключателя B соленоида
P0756 Неправильно отрегулирован переключатель B соленоида
P0757 Повреждение переключателя B соленоида
P0758 Повреждение электрической цепи переключателя B соленоида
P0759 Неисправность переключателя B соленоида
P0760 Неисправность переключателя C соленоида
P0761 Неправильно отрегулирован переключатель C соленоида
P0762 Повреждение переключателя C соленоида
P0763 Повреждение электрической цепи переключателя C соленоида
P0764 Неисправность переключателя C соленоида
P0765 Неисправность переключателя D соленоида
P0766 Неправильно отрегулирован переключатель D соленоида
P0767 Повреждение переключателя D соленоида
P0768 Повреждение электрической цепи переключателя D соленоида
P0769 Неисправность переключателя D соленоида
P0770 Неисправность переключателя E соленоида
P0771 Неправильно отрегулирован переключатель E соленоида
P0772 Повреждение переключателя E соленоида
P0773 Повреждение электрической цепи переключателя E соленоида
P0774 Неисправность переключателя E соленоида
P0780 Неисправность переключателя
P0781 Неисправность 1-2 переключателей
P0782 Неисправность 2-3 переключателей
P0783 Неисправность 3-4 переключателей
P0784 Неисправность 4-5 переключателей
P0785 Неисправность соленоида
P0786 Неправильный показатель / не отрегулирован соленоид
P0787 Низкий показатель датчика соленоида
P0788 Высокий показатель датчика соленоида
P0789 Неисправность соленоида
P0790 Неисправность в цепи переключателя в режим normal

P0801 Неисправность в цепи контроля системы Reverse Inhibit
P0803 Неисправность в цепи соленоида переключателя 1-4
P0804 Неисправность в цепи контрольной лампы переключателя 1-4
Коды устанавливаемые производителям. Зависят от марки авто.
P1000 OBD II Monitor не проходит тест
P1001 Key On Engine Running (KOER) Self-Test not able to complete. KOER aborted
P1100 Mass Air Flow (MAF) sensor intermittent
P1101 Mass Air Flow (MAF) sensor out of Self-Test range
P1102 Низкое сопротивление подогревателя датчика кислорода
Р1106 Высокое напряжение в цепи датчика абсолютного давления впускного коллектора (MAP)
Р1107 Низкое напряжение в цепи датчика абсолютного давления впускного коллектора (MAP)
P1110 Switch over valve solenoid
P1111 Высокое напряжение в цепи датчика температуры воздуха на впуске (IAT)
P1112 Switch over valve 1
Низкое напряжение в цепи датчика температуры воздуха на впуске (IAT)
P1113 Switch over valve 2
P1114 Низкое напряжение в цепи датчика температуры охлаждающей жидкости (ECT)
P1115 Высокое напряжение в цепи датчика температуры охлаждающей жидкости (ECT)
P1116 О2 Sensor heater Circuit (Open)
Датчик температуры двигателя (ECT) не прошел самотестирование
P1117 Датчик температуры двигателя (ECT) sensor intermittent
P1120 Датчик положения дросселя (TP) out of range low
P1121 Высокое напряжение в цепи датчика положения дроссельной заслонки (TP)
P1122 Низкое напряжение в цепи датчика положения дроссельной заслонки (TP)
P1123 Long Term Fuel Trim Additive Air (System too Rich)
P1124 Датчик положения дросселя (TP) sensor out of Self -Test range
Long Term Fuel Trim Additive Air (System too Lean)
P1125 Датчик положения дросселя (TP) sensor circuit intermittent
P1127 Exhaust not warm enough, downstream Heated Oxygen Sensors (HO2Ss) not tested

Long Term Fuel Trim Multiplicative (System too Rich)
P1128 Upstream Heated Oxygen Sensors (HO2Ss) swapped from bank to bank
Long Term Fuel Trim Multiplicative (System too Lean)
P1129 Downstream Heated Oxygen Sensors (HO2Ss) swapped from bank to bank
P1130 Lack of upstream Heated Oxygen Sensor (HO2S 11) switch, adaptive fuel at limit (Bank # 1)
P1131 Lack of upstream Heated Oxygen Sensor (HO2S 11) switch, sensor indicates lean (Bank # 1))
P1132 Lack of upstream Heated Oxygen Sensor (HO2S 11) switch, sensor indicates rich (Bank # 1)
P1133 Датчик 1 HO2S
P1134 Таймер включения датчика HO2S
P1136 Long Term Fuel Trim Additive Fuel (System too Rich)
P1137 Lack of downstream Heated Oxygen Sensor (HO2S 12) switch, sensor indicates lean (Bank # 1)
Long Term Fuel Trim Additive Fuel (System too Lean)
P1138 Lack of downstream Heated Oxygen Sensor (HO2S 12) switch, sensor indicates rich (Bank # 1)
P1140 Неверный сигнал нагрузки
P1150 Lack of upstream Heated Oxygen Sensor (HO2S 21) switch, adaptive fuel at limit (Bank #2)
P1151 Lack of upstream Heated Oxygen Sensor (HO2S 21) switch, sensor indicates lean (Bank # 2)
P1152 Lack of upstream Heated Oxygen Sensor (HO2S 21) switch, sensor indicates rich (Bank # 2)
P1157 Lack of downstream Heated Oxygen Sensor (HO2S 22) switch, sensor indicates lean (Bank # 2)
P1158 Lack of downstream Heated Oxygen Sensor (HO2S 22) switch, sensor indicates rich (Bank # 2)
P1171 Низкий уровень сигнала СО-потенциометра
P1172 Высокий уровень сигнала СО-потенциометра
P1174 02 Sensor 1 Bank 1 (period monitoring)
P1176 02 Sensor 1 Bank 1 (tv monitoring)
P1200 Цепь управления форсункой
P1220 Series Throttle Control system malfunction
P1224 Датчик положения дросселя B (TP-B) out of Self — Test range
P1229 Power Supply Relay Primary Circuit Voltage High
P1230 Power Supply Relay Secondary Circuit Voltage Low
P1231 Fuel pump relay circuit low with high speed pump on
P1232 Low speed Fuel Pump primary circuit malfunction
P1233 Fuel Pump Driver Module disabled or offline
P1234 Fuel Pump Driver Module disabled or offline
P1235 Fuel Pump control out of Self — Test range

P1236 Fuel Pump control out of Self — Test range
Не считывается показатель датчика положения коленвала (CKP)
P1237 Fuel Pump secondary circuit malfunction
P1238 Fuel Pump secondary circuit malfunction
P1260 Попытка угона — запуск заблокирован
P1270 Engine RPM or vehicle speed limiter reached
P1285 Неисправность датчика температуры ГБЦ
P1288 Датчик температуры ГБЦ (CHT) sensor out of Self — Test range
P1289 Датчик температуры ГБЦ (CHT) sensor circuit low input
P1290 Датчик температуры ГБЦ (CHT) sensor circuit high input
P1299 Engine over temperature condition
P1326 Knock Control Maximum Spark Limit Cylinder 1
P1327 Knock Control Maximum Spark Limit Cylinder 2
P1328 Knock Control Maximum Spark Limit Cylinder 3
P1329 Knock Control Maximum Spark Limit Cylinder 4
P1350 Запасная линия мониторинга
P1351 Ignition Diagnostic Monitor (IDM) circuit input malfunction
P1356 PIPS occurred while IDM pulse width indicates engine not turning
P1357 Ignition Diagnostic Monitor (IDM) pulse width not defined
P1358 Ignition Diagnostic Monitor (IDM) signal out of Self — Test range
P1359 Spark output circuit malfunction
P1361 Низкое напряжение в цепи контроля зажигания (IC)
P1374 Изменение частоты датчика положения коленвала (CKP)
P1380 Неисправность в системе – невозможно считать данные
P1386 Knock control Testpulse
P1390 Octane Adjust (OCT ADJ) out of Self — Test range
P1400 Differential Pressure Feedback EGR (DPFE) sensor circuit low voltage detected
P1401 Differential Pressure Feedback EGR (DPFE) sensor circuit high voltage detected
P1405 Differential Pressure Feedback EGR (DPFE) sensor upstream hose off or plugged
P1406 Differential Pressure Feedback EGR (DPFE) sensor downstream hose off or plugged

Регулировка датчика системы рециркуляции выхлопных газов (EGR)
P1408 Exhaust Gas Recirculation (EGR) flow out of Self — Test range
P1409 Canister purge valve power stage (malfunction)
Electronic Vacuum Regulator (EVR) control circuit malfunction
P1410 Canister purge valve power stage (high)
Secondary air pump relay
P1411 Secondary Air Injection system incorrect downstream flow detected
P1413 Secondary Air Injection system monitor circuit low voltage
P1414 Secondary Air Injection system monitor circuit high voltage
P1425 Canister purge valve power stage (low)
Цепь управления клапаном продувки адсорбера, замыкание на землю
P1426 Цепь управления клапаном продувки адсорбера, обрыв
P1441 Расход в системе отвода паров топлива (EVAP) только для автомобиля Chevrolet
Расход в системе отвода паров топлива (EVAP) только для автомобиля Oldsmobile
P1442 Evaporative emission control system small leak detected
P1443 Evaporative emission control system — vacuum system, purge control solenoid or vapor management valve malfunction
P1444 Purge Flow (PF) Sensor circuit low input
P1445 Purge Flow (PF) Sensor circuit high input
P1449 Evaporative emission control system unable to hold vacuum (Probe)
P1450 Unable to bleed up fuel tank vacuum
P1452 Unable to bleed up fuel tank vacuum
P1455 Evaporative emission control system control leak detected (gross leak)
P1460 Wide Open Throttle Air Conditioning Cutoff (WAC) circuit malfunction
P1461 Air Conditioning Pressure (ACP) sensor circuit low input
P1462 Air Conditioning Pressure (ACP) sensor circuit high input
P1463 Air Conditioning Pressure (ACP) sensor insufficient pressure change
P1464 Air Condition (A/C) demand out of Self — Test range
P1469 Low air conditioning cycling period
P1473 Fan secondary high with fan(s) off
P1474 Low Fan Control primary circuit malfunction
P1479 High Fan Control primary circuit malfunction

P1480 Fan secondary low with low fan on
P1481 Fan secondary low with high fan on
P1483 Power to fan circuit over current
P1484 Open power ground to Variable Load Control Module (VLCM)
P1500 Неисправность цепи реле топливного насоса
P1501 Иммобилайзер — нет кода или неправильный код
Реле топливного насоса — замыкание на землю
P1502 Реле топливного насоса — замыкание на +12V
Иммобилайзер — нет сигнала
P1503 Иммобилайзер — неправильный сигнал
P1504 Idle Air Control (IAC) circuit malfunction
P1505 Idle Air Control (IAC) system at adaptive clip
P1506 Idle Air Control (IAC) overspeed error
P1507 Idle Air Control (IAC) under speed error
P1509 Цепь управления регулятором холостого хода, перегрузка
P1512 Intake Manifold Runner Control (IMRC) malfunction (Bank # 1 stuck closed)
P1513 Intake Manifold Runner Control (IMRC) malfunction (Bank # 2 stuck closed)
Цепь управления регулятором холостого хода — замыкание на землю
P1514 Цепь управления регулятором холостого хода — обрыв
P1516 Intake Manifold Runner Control (IMRC) input error (Bank # 1)
P1517 Intake Manifold Runner Control (IMRC) input error (Bank # 2)
P1518 Intake Manifold Runner Control (IMRC) malfunction (stuck open)
P1519 Intake Manifold Runner Control (IMRC) malfunction (stuck closed)
P1520 Intake Manifold Runner Control (IMRC) circuit malfunction
P1530 Air Condition (A / C) clutch circuit malfunction
P1537 Intake Manifold Runner Control (IMRC) malfunction (Bank # 1 stuck open)
P1538 Intake Manifold Runner Control (IMRC) malfunction (Bank # 2 stuck open)
P1539 Power to Air condition (A / C) clutch circuit overcurrent
P1541 Цепь управления реле бензонасоса, обрыв
P1550 Power steering Pressure (PSP) sensor out of Self — Test range
P1554 Цепь обратной связи с системой круиз-контроля

P1570 Обрыв цепи иммобилизатора
P1600 Нет связи с иммобилизатором
Reprogram or Replace Electronic Control Unit (ECM)
P1601 ECM Box Temperature High
P1602 Пропадание напряжения контроллера
Модуль контроля детонации
P1603 Ошибка EEPROM
P1604 Устройство контроля детонации
P1605 Устройство контроля детонации
P1606 Устройство контроля детонации
P1612 Ошибка сброса процессора
P1619 Electrical Thermostat Control powerstage (too high)
P1620 Ошибка ПЗУ
Electrical Thermostat Control powerstage (too low)
P1621 Ошибка OЗУ
P1622 Ошибка EEPROM
Electrical Thermostat Control powerstage (Range/Perfomance)
P1625 B(+) supply to ariable Load Control Module (VCLM) fan circuit malfunction
P1626 B(+) supply to Variable Load Control Module (VCLM) Air Condition (A / C) circuit malfunction
Потеря сигнала от топливной системы
P1629 Не поступает сигнал от топливной системы
P1635 Цепь 5 вольт, только для автомобиля Oldsmobile
Цепь 5 вольт, только для автомобиля Chevrolet
P1639 2 цепь 5 вольт, только для автомобиля Oldsmobile
2 цепь 5 вольт, только для автомобиля Chevrolet
P1640 Устройство контроля детонации или модуль полного привода
P1641 Контрольная цепь индикаторной лампы неисправностей (MIL)
P1650 Power Steering Pressure (PSP) switch out of Self — Test range
P1651 Power Steering Pressure (PSP) switch input malfunction
Контрольная цепь 1 реле вентилятора, только для автомобиля Oldsmobile
Контрольная цепь 1 реле вентилятора, только для автомобиля Chevrolet

P1652 Контрольная цепь 2 реле вентилятора, только для автомобиля Oldsmobile
Контрольная цепь 2 реле вентилятора, только для автомобиля Chevrolet
P1654 Контрольная цепь реле кондиционера (A/C)
P1655 Контрольная цепь соленоида системы отвода паров топлива (EVAP), только для автомобиля Oldsmobile
Контрольная цепь соленоида системы отвода паров топлива (EVAP), только для автомобиля Chevrolet
P1662 Цепь системы круиз-контроля
P1663 Контрольная лампа перезарядки
P1671 Контрольная лампа замены масла
P1672 Контрольная лампа низкого уровня масла
P1675 Контрольная цепь соленоида системы отвода паров топлива (EVAP)
P1689 Ошибка памяти ошибок
P1690 Ошибка лампы диагностики

MIL-on requestsignal (Malfunction)
P1693 MIL-on requestsignal (High)
P1701 Reverse engagement error
P1703 Brake On/Off (BOO) switch out of Self — Test range
P1705 Transmission Range (TR) Sensor out of Self — Test range
P1709 Park or Neutral Position (PNP) switch is not indicating neutral during KOEO Self — Test
P1711 Transmission Fluid Temperature (TFT) sensor out of Self — Test range
P1728 Transmission slip fault
P1729 4×4 Low switch error
P1740 Torque Control unit
P1741 Torque Converter Clutch (TCC) control error
P1742 Torque Converter Clutch (TCC) solenoid failed on (turns on MIL)
P1743 Torque Converter Clutch (TCC) solenoid failed on (turns on TCIL)
P1744 Torque Converter Clutch (TCC) system mechanically stuck in off position
P1746 Electronic Pressure Control (EPC) solenoid open circuit (low input)
P1747 Electronic Pressure Control (EPC) solenoid short circuit (high input)
P1749 Electronic Pressure Control (EPC) solenoid failed low
P1751 Shift Solenoid # 1 (SS1) performance

P1754 Coast Clutch Solenoid (CCS) circuit malfunction
P1756 Shift Solenoid # 2 (SS2) performance
P1761 Shift Solenoid # 3 (SS3) performance
P1780 Transmission Control switch (TCS) circuit out of Self — Test range
P1781 4×4 Low switch out of Self — Test range
P1783 Transmission over temperature condition
P1788 3-2 Timing / Coast Clutch Solenoid (3-2 / CCS) circuit open
P1789 3-2 Timing / Coast Clutch Solenoid (3-2 / CCS) circuit shorted
U1021 SCP indicating the lack of Air Condition (A/C) clutch status response
U1039 SCP indicating the vehicle speed signal missing or incorrect
U1051 SCP indicating the brake switch signal missing or incorrect
U1073 SCP indicating the lack of engine coolant fan status response
U1131 SCP indicating the lack of Fuel Pump status response
U1135 SCP indicating the ignition switch signal missing or incorrect
U1256 SCP indicating a communications error
U1451 Lack of response from Passive Anti-Theft system (PATS) module — engine disabled

Маникюр в Москве недорого

3. Предупредительные и индикаторные сигналы

Примечание
После запуска двигателя убедитесь в том, что все контрольные лампы погасли. Если какая-либо из них продолжает гореть, это указывает на возникновение ситуации, требующей особого внимания.

Контрольная лампа подушки безопасности

Эта контрольная лампа загорается в следующих случаях:

— После включения зажигания. Загорается приблизительно на 6 секунд, затем гаснет.

— При наличии неисправности в пассивной системе безопасности. В этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для проверки транспортного средства.

Контрольная лампа ремня безопасности

Эта контрольная лампа информирует водителя о непристегнутом ремне безопасности.

Контрольная лампа стояночного тормоза и уровня тормозной жидкости

— После включения зажигания. Загорается приблизительно на 3 секунды. Продолжает гореть, если применен стояночный тормоз.

— Когда применен стояночный тормоз.

— Когда низкий уровень тормозной жидкости в бачке. Если контрольная лампа продолжает гореть при отпущенном стояночном тормозе, это указывает на низкий уровень тормозной жидкости в бачке.

Если уровень тормозной жидкости в бачке низкий:

1. Необходимо осторожно остановиться в ближайшем безопасном месте.

2. После остановки двигателя следует проверить уровень тормозной жидкости и немедленно добавить ее при необходимости.

После этого нужно проверить все детали тормозной системы на предмет утечки жидкости. При наличии утечки в тормозной системе, если сигнальная лампа продолжает гореть или тормоза не работают должным образом, запрещается использовать транспортное средство для поездки. В этом случае рекомендуется доставить автомобиль к официальному дилеру HYUNDAI для проверки.

Автомобиль оборудован двухконтурной диагональной тормозной системой. Это означает, что торможение на два колеса сохраняется даже при сбое в одной из сдвоенных систем.

Если работает только одна из сдвоенных систем, для остановки автомобиля необходимы увеличенный ход педали и более сильный нажим на нее. Кроме того, если действует только часть тормозной системы, тормозной путь увеличивается.

При неисправности тормозов во время движения следует переключиться на низшую передачу для дополнительного торможения двигателем и остановить транспортное средство, как только это будет безопасно.

ВНИМАНИЕ
Продолжать движение при горящей контрольной лампе опасно. Если контрольная лампа стояночного тормоза и низкого уровня тормозной жидкости горит при отпущенном стояночном тормозе, это указывает на низкий уровень тормозной жидкости.
В этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для проверки транспортного средства.

Контрольная лампа антиблокировочной системы тормозов (ABS)

— После включения зажигания. Загорается приблизительно на 3 секунды, затем гаснет.

— При наличии неисправности в ABS (обычная тормозная система будет сохранять свою функциональность и без антиблокировочной системы тормозов). В этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для проверки транспортного средства.

Контрольная лампа системы электронного распределения тормозного усилия (EBD)

Эти две сигнальные лампы загораются при движении одновременно, когда ABS и рабочий тормоз не работают надлежащим образом. В этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для проверки транспортного средства.

ВНИМАНИЕ
Когда горят сигнальные лампы и ABS, и стояночного тормоза/низкого уровня тормозной жидкости, тормозная система не будет работать как обычно, а резкое торможение может привести к непредвиденной и опасной ситуации.
В этом случае следует избегать движения с высокой скоростью и резкого торможения. Рекомендуется как можно скорее обратиться к официальному дилеру HYUNDAI для проверки транспортного средства.Примечание
Когда загорается сигнальная лампа ABS или включаются сигнальные лампы и ABS, и стояночного тормоза/низкого уровня тормозной жидкости, вероятно, не работают спидометр, одометр или счетчик суточного пробега. Кроме того, может загораться контрольная лампа EPS, увеличивается или уменьшается рулевое усилие.В этом случае рекомендуется как можно скорее обратиться к официальному дилеру HYUNDAI для проверки транспортного средства.

Контрольная лампа системы электроусиления рулевого управления (EPS)

— После включения зажигания. Продолжает гореть до запуска двигателя,

— При наличии неисправности в системе EPS. В этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для проверки транспортного средства.

Индикатор неисправности (MIL)

— После включения зажигания. Продолжает гореть до запуска двигателя.

— При наличии неисправности в системе снижения токсичности выбросов. В этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для проверки транспортного средства.

ВНИМАНИЕ

Продолжение движения при горящем индикаторе неисправности может привести к повреждению системы снижения токсичности выбросов, что повлияет на управляемость и (или) расход топлива.

Версии с бензиновыми двигателями

Если мигает лампа индикатора неисправности (MIL), это может указывать на ошибку в системе регулирования количества впрыскиваемого топлива, что может привести к снижению мощности двигателя, увеличению шума и вредных выбросов в атмосферу.

В этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для проверки системы управления двигателем.

Версии с дизельными двигателями

Контрольная лампа системы зарядки

— При наличии неисправности генератора или системы зарядки. В этом случае:

2. Остановить двигатель и проверить приводной ремень генератора на предмет ослабления или повреждения. Если ремень отрегулирован надлежащим образом, может быть неисправна система зарядки. В этом случае рекомендуется как можно скорее обратиться к официальному дилеру HYUNDAI для проверки транспортного средства.

Контрольная лампа низкого давления масла

— При низком давлении масла двигателя. В этом случае:

2. Остановить двигатель и проверить уровень масла двигателя. В случае низкого уровня следует добавить масло.

Если после добавления масла продолжает гореть контрольная лампа или масло недоступно, рекомендуется обратиться как можно быстрее к официальному дилеру HYUNDAI.

ВНИМАНИЕ
— Если не остановить двигатель сразу же после высвечивания контрольной лампы давления масла, возможно серьезное повреждение.
— Если сигнальная лампа продолжает гореть при работающем двигателе, это указывает на вероятное серьезное его повреждение или на неисправность.
В этом случае:
1. Как можно скорее остановить транспортное средство, когда это будет безопасно.
2. Остановить двигатель и проверить уровень масла. Если уровень масла низкий, долить масло в двигатель до нужного уровня.
3. Запустить двигатель. Если при работающем двигателе контрольная лампа продолжает гореть, немедленно остановить двигатель. В этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для проверки транспортного средства.

Контрольная лампа низкого уровня топлива

Эта контрольная лампа загорается, когда в топливном баке заканчивается горючее. Необходимо заправиться топливом как можно скорее.

ВНИМАНИЕ
Движение при горящей контрольной лампе низкого уровня топлива либо уровне топлива ниже отметки «О» или «Е» приводит к перебою в зажигании и повреждению каталитического нейтрализатора (при его наличии).

Контрольная лампа жидкости стеклоомывателя (при наличии)

Эта контрольная лампа загорается, когда бачок жидкости стеклоомывателя практически пуст,

В этом случае необходимо залить жидкость в бачок стеклоомывателя.

Главная контрольная лампа (комбинация приборов типа «В»)

— При переводе выключателя зажигания или кнопки запуска/останова двигателя в положение «ON». Загорается примерно на 3 секунды и затем гаснет,

— При наличии неисправности или при нарушении работы любой из следующих систем:

— низкий уровень жидкости стеклоомывателя (при наличии);

— система контроля давления в шинах (TPMS, при наличии);

— сигнализатор напоминания о техническом обслуживании.

Для более точного определения причины проверьте индикацию на жидкокристаллическом дисплее.

Контрольная лампа низкого давления в шинах (при наличии)

— Когда в одной или нескольких шинах недостаточное давление (местоположение спущенных шин отображено на жидкокристаллическом дисплее).

Эта контрольная лампа начинает гореть постоянно после мигания в течение приблизительно 60 секунд или часто мигает и отключается с интервалом приблизительно 3 секунды при наличии неисправности в системе TPMS. В этом случае рекомендуется как можно скорее обратиться к официальному дилеру HYUNDAI для проверки транспортного средства.

ВНИМАНИЕ
— Система контроля давления в шинах не может предупредить о неожиданном серьезном повреждении шины, вызванном внешними факторами.
— Если чувствуется, что автомобиль неустойчив, следует немедленно убрать ногу с педали акселератора, осторожно нажать на педаль тормоза и медленно выехать на безопасное место дороги.

Контрольная лампа незакрытой двери

Эта контрольная лампа загорается при неполном закрывании двери.

Контрольная лампа незакрытой крышки багажника

Эта контрольная лампа загорается при неполном закрывании двери багажника.

Световой индикатор электронной системы динамической стабилизации ESC

Этот световой индикатор загорается в следующих случаях:

— При наличии неисправности в системе ESC. В этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для проверки транспортного средства.

Этот световой индикатор начинает мигать при работе системы ESC.

Световой индикатор выключения электронной системы стабилизации курсовой устойчивости ESC (при наличии)

— При выключении системы ESC нажатием на кнопку «ESC OFF».

Индикатор отсутствия ключа (при наличии)

Если кнопка запуска и останова двигателя находится в положении «АСС» или «ON», то при открывании любой двери система выполняет проверку наличия электронного ключа. Если электронный ключ не находится в салоне автомобиля, и все двери закрыты, индикатор начнет мигать, и будет работать сигнал напоминания в течение 5 секунд.

Индикатор гаснет с началом движения автомобиля. Электронный ключ должен находиться в салоне.

Индикатор иммобилайзера (без электронного ключа) (при наличии)

Этот индикатор загорается при переводе выключателя зажигания в положение «ON» после деактивации иммобилайзера. В этот момент можно запустить двигатель. Индикатор гаснет после запуска двигателя.

Этот индикатор мигает при возникновении неисправности в системе иммобилайзера. В этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для проверки системы.

Индикатор иммобилайзера (с электронным ключом) (при наличии)

Этот индикатор загорается на 30 секунд при обнаружении электронного ключа в салоне автомобиля, когда кнопка запуска/ останова двигателя находится в положении «АСС» или «ON». В этот момент можно запустить двигатель. Индикатор гаснет после запуска двигателя.

Этот индикатор мигает несколько секунд, если электронный ключ не находится в салоне. В этот момент нельзя запустить двигатель.

Этот индикатор загорается на 2 секунды, если электронный ключ находится в салоне и кнопка запуска/останова двигателя переведена в положение «ON», но система не может обнаружить ключ. В этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для проверки системы.

Этот индикатор мигает в следующих случаях:

— При уменьшении напряжения батарейки электронного ключа. В этот момент нельзя запустить двигатель. Его можно запустить, если нажать кнопку запуска/останова двигателя непосредственно электронным ключом.

— При возникновении неисправности в системе иммобилайзера. В этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для проверки системы.

Индикатор сигналов поворота

Этот световой индикатор начинает мигать при включении сигнала поворота.

Если происходит что-то из нижеперечисленного, в системе сигнала поворота может быть неисправность (в этом случае рекомендуется обратиться к официальному дилеру HYUNDAI для проверки транспортного средства):

— световой индикатор не мигает, а горит постоянно;

— световой индикатор мигает более часто;

— световой индикатор вообще не загорается.

Индикатор ближнего света фар

Этот световой индикатор загорается при включении фар.

Индикатор дальнего света

— Когда включен дальний свет.

— Когда рычаг переключателя указателей поворота перемещен в положение мигания светом фар.

Световой индикатор включения световых приборов

Этот световой индикатор загорается при включении задних габаритных огней или фар.

Световой индикатор противотуманных фар (при наличии)

Этот световой индикатор загорается при включении противотуманных фар.

Главным органом Hyundai Solaris, отвечающим за правильную и сбалансированную работу всех систем, является ЭБУ. Это, своего рода, «мозги» машины, обладающие собственной логикой работы и оперативной памятью. В процессе работы автомобиля на него каждый момент времени поступают сигналы от различных датчиков. ЭБУ анализирует информацию и делает выводы о качестве работы определённой системы: зажигания, выхлопа, подачи воздуха и т.д.

Если какая-либо система начинает работать некорректно, ЭБУ предупредит водителя, подав питание на сигнальную лампу «Check Engine» на панели приборов. Понять, какой датчик или компонент автомобиля начал работать со сбоями, можно по результатам диагностики. Через диагностических разъём OBDII к автомобилю подключается ноутбук или персональный компьютер с установленным диагностическим софтом. Процедура сканирования занимает несколько минут. Расшифровав коды ошибок, можно с высокой достоверностью найти и отремонтировать неисправный узел.

Принцип и порядок диагностики, наиболее известные коды ошибок – в материале статьи.

Выполнение самодиагностики – самый лёгкий и удобный путь устранить ошибку, особенно если она разовая и возникла случайно. Особенно такая процедура может пригодиться в длительной поездке, когда  лампа «Check Engine» постоянно горит перед глазами и раздражает.

Самодиагностика позволяет обнулить ошибки первого порядка. Ошибки, влияющие на работу двигателя, трансмиссии, блоков автоматики записываются и хранятся в памяти ЭБУ. Аннулировать их можно только с помощью диагностической программы.

Для того, чтобы активировать и запустить систему самодиагностики Соряриса, нужно:

• установить ключ зажигания в положение «On» на 3 секунды, но мотор не запускать;
• выжать педаль газа до упора 5 раз в течение 5 секунд;
• после крайнего нажатия резко сбросить ногу и подождать 7 секунд;
• снова выжать до упора газ и подождать, пока индикатор не начнёт мигать.

После этого можно отпустить педаль и считать код неисправности.

Определение кода осуществляется путём подсчёта импульсов. К примеру, код ошибки р0011 будет выглядеть так: 10 миганий- пауза- 10 миганий- пауза- одно мигание- пауза- одно мигание. Если произойдёт 4-х кратная серия миганий по 10 импульсов, то такая ошибка будет соответствовать коду «0000». Машина ошибок не имеет.

Удаление простых ошибок

Как сбросить ошибку? Ошибки, возникшие однократно или по причине кратковременного сбоя в работе бортовых систем, можно стереть из памяти ЭБУ без подключения диагностического программного обеспечения.

Последовательность действий должна быть такой:

1. перед сбросом необходимо отключить зажигание минимум на 20 секунд;
2. включить зажигание в положение «On» на 3 минуты без старта двигателя;
3. проделать манипуляции с педалью газа, как и при считывании кода;
4. после того, как самодиагностика выдаст код полностью, необходимо снова нажать акселератор до упора и отпустить;
5. После этого зажигание выключается, мотор заводится через 10-15 секунд. Как правило, ошибка исчезает.

Понять, что ошибки не критичные, очень легко. Двигатель работает ровно и устойчиво, обороты холостого хода находятся в заданных пределах, другие аварийные индикаторы на панели приборов не светятся. Часто такие ошибки могут возникнуть после езды в дождливую погоду или резкой смене температуры окружающего воздуха. Датчики разово выдают ложные сигналы, после чего работа систем авто восстанавливается.

Расшифровка кодов ошибок

Каждая ошибка имеет пятизначный код. Латинской буквой обозначается принадлежность к системе автомобиля, первая цифра кода – общая, вторая цифра «1»- обозначение производителя, третья цифра – тип отказа или неисправности. Цифры №№ 4 и 5 соответствуют порядковому номеру неисправности/отказа.

Ошибка	Описание
р0100	Неполадки в цепи ДМРВ (датчика массового расхода воздуха)
р0300	Многократные пропуски зажигания
р0105	Неисправность в цепи измерения давления воздуха
р0110	Высокая/низкая температура поступающего в цилиндры воздуха
р0115	Сигнал датчика температуры охлаждающей жидкости
р0302	Сбои зажигания (цилиндр 2)
р0303	Сбои зажигания (цилиндр 3)
р0304	Сбои зажигания (цилиндр 4)
р0120	Неисправность в электрической цепи положения дроссельной заслонки
р0130	Неисправен датчик кислорода
р0167	Отказ нагревателя датчика кислорода
р0171	В цилиндры поступает «бедная» топливная смесь
р0172	В цилиндры поступает «обогащённая» топливная смесь
р0173	Утечка бензина из топливопровода третьего цилиндра
р0420	Отказ катализатора/низкая эффективность
р0381	Отказ индикатора нагрева
р0401	Система рециркуляции отработанных газов неисправна
р0403	Неисправность датчика контура рециркуляции
р0410	Вторичный контур подачи воздуха неисправен
р0412	Отказ клапана системы вторичной подачи воздуха
р0217	Критическая температура двигателя
р0218	Критическая температура коробки передач
р0219	Повышенные обороты двигателя/неисправность ограничителя
р0322	Нет сигнала от распределителя зажигания
р0325	Неисправен датчик детонации
р0339	Нестабильный сигнал датчика положения коленчатого вала
р0344	Нестабильный сигнал датчика положения распредвала
р0444	Неисправен клапан продувки системы улавливания паров топлива
р0460	Неисправности датчика уровня топлива
р0501	Неисправен датчик скорости
р0505	Неисправен регулятор холостых оборотов
р0510	Отказ концевого выключателя дроссельной заслонки
р0568	Неисправность датчика скорости системы круиз-контроля
р0603	Внутренняя ошибка памяти
р0607	Неисправность цепи датчика детонации
р0702	Отказ системы контроля работы трансмиссии

Это основные коды ошибок, часто встречающиеся в эксплуатации.

Очень распространённой ошибкой является «с1555». Она свидетельствует об отказе датчика положения коленвала. Часто причина кроется в низком качестве самого изделия. Именно поэтому при необходимости замены датчика рекомендуется покупать только оригинальные, а не аналоговые элементы.

Если проблема кроется глубже, система диагностики может выдать ошибку «р0016». Она возникает при одновременном сигнале и от датчика положения коленвала, и от датчика положения распредвала. Причиной может служить разрегулировка газораспределительного механизма. Ошибка «р0011» имеет схожие симптомы, но чаще возникает из-за проблем с электропроводкой.

Код «р2188» говорит о проблемах с подачей топлива на холостом ходу. Возникает по причине попадания обогащённой смеси в цилиндры. Часто эта неисправность возникает из-за проблем с дроссельной заслонкой. Неисправность «р2191», наоборот, говорит от том, что смесь слишком бедная. Одновременно с такой ошибкой наблюдаются перебои работы автомобиля на холостом ходу, вплоть до самопроизвольной остановки мотора.

Ошибки системы TPMS

Часто ложные сообщения о некорректном давлении в шинах появляются после замены одного из колёс. Устранить ошибку шины можно двумя путями:

• спустить воздух из колеса и заново его накачать;
• заново откалибровать систему, двигаясь со скоростью 80 км/час в течение 10-15 минут по ровной прямой дороге.

TPMS устроена таким образом, что выполняет калибровку всех датчиков автоматически.

В некоторых случаях сбросить ошибку помогает и обнуление внутренней памяти. Для этого необходимо отсоединить обе клеммы аккумуляторной батареи и подождать 5-7 минут. После подсоединения аккумулятора TPMS инициализирует датчики самостоятельно.

Содержание

1. Ошибки Хендай Солярис
2. Значение буквенных и цифровых символов кодировки
3. Расшифровка кодов поломок Hyundai Solaris
4. Проверка и сброс ошибок

Ошибки Хендай Солярис

Hyundai Solaris, несмотря на то, что считается недорогим и бюджетным автомобилем, обладает вполне современным уровнем оснащённости. Он имеет множество электронных систем. Поэтому неудивительно, что при работе различного оборудования и систем могут возникать ошибки, хранящееся в электронном блоке управления. Прочитать их и расшифровать можно с помощью автосканера, соответствующего ПО и ноутбука или смартфона. Также есть возможность такой проверки и методом самодиагностики, который обычно применяют многие владельцы. Но для этого нужно знать значение кодов поломок.

В данной статье мы расскажем, как правильно читать такой код и приведём расшифровки большинства известных неисправностей. Это поможет тем, кто предпочитает самостоятельно заниматься диагностикой и ремонтом своего автомобиля. Эти знания будут полезными и при обращении в автосервис, например, чтобы избежать обмана или неквалифицированного обслуживания.

Значение буквенных и цифровых символов кодировки

Код неисправности автомобиля Хендай Солярис состоит из буквенных и цифровых шифров. Каждый из них имеет собственное значение. Буквы расшифровываются так:

• P – проблемы с мотором или трансмиссией (если она автоматическая);
• B – неполадки в работе некоторых деталей кузова (подушки безопасности, электростеклоподъёмники или центральный замок);
• C – поломки, связанные с ходовой частью автомобиля.

Второй символ (цифра):

• 0 – стандартная ошибка;
• 1- ошибка, характерная для данной модели или автопроизводителя.

Третье значение кода информирует о том, в какой системе или узле машины могла возникнуть поломка:

• 1 и 2 – система подачи воздуха или топлива;
• 3 – система зажигания, пропуски зажигания в цилиндрах;
• 4 – вспомогательный контроль;
• 5 –проблемы с холостым ходом;
• 6 – нарушения в работе электронного блока управления или его электрических цепей;
• 7 и 8 – неисправности трансмиссии.

Расшифровка кодов поломок Hyundai Solaris

В данных таблицах представлены коды неисправностей Солярис с их расшифровкой. Помимо распространённых ошибок, в неё вошли и весьма редкие, а также те, которые практически не встречаются у этой модели, но присущи иным машинам этой марки.

Код	Неисправность (Расшифровка)
P0105	Повреждение электрической цепи датчика измерителя расхода воздуха
P0112	Низкий уровень сигнала датчика температуры воздуха
P0113	Высокий уровень сигнала датчика температуры воздуха
P0116	Повреждение электрической цепи датчика температуры охлаждающей жидкости
P0117	Низкий уровень сигнала датчика температуры охлаждающей жидкости
P0118	Высокий уровень сигнала датчика температуры охлаждающей жидкости
P0121	Повреждение электрической цепи датчика положения дроссельной заслонки
P0122	Низкий уровень сигнала датчика положения дроссельной заслонки
P0123	Высокий уровень сигнала датчика положения дроссельной заслонки
P0130	Повреждение электрической цепи датчика кислорода
P0131	Низкий уровень сигнала датчика кислорода
P0132	Высокий уровень сигнала датчика кислорода
P0133	Замедленная реакция датчика кислорода
P0134	Низкая эффективность работы датчика кислорода
P0135	Повреждение электрической цепи обогреваемого датчика кислорода
P0136	Повреждение электрической цепи нижнего датчика кислорода
P0137	Низкий уровень сигнала нижнего датчика кислорода
P0138	Высокий уровень сигнала нижнего датчика кислорода
P0141	Повреждение электрической цепи обогреваемого датчика кислорода
P0201	Повреждение электрической цепи топливной форсунки цилиндра 1
P0202	Повреждение электрической цепи топливной форсунки цилиндра 2
P0203	Повреждение электрической цепи топливной форсунки цилиндра 3
P0204	Повреждение электрической цепи топливной форсунки цилиндра 4
P0230	Повреждение электрической цепи топливной системы
P0300	Случайные пропуски зажигания
P0301	Пропуски зажигания в 1—м цилиндре
P0302	Пропуски зажигания во 2—м цилиндре
P0303	Пропуски зажигания в 3—м цилиндре
P0304	Пропуски зажигания в 4—м цилиндре
P0326	Повреждение электрической цепи датчика детонации
P0335	Повреждение электрической цепи датчика угла поворота коленчатого вала
P0336	Случайные сбои в работе датчика угла поворота коленчатого вала
P0342	Низкий уровень сигнала датчика положения распределительного вала
P0343	Высокий уровень сигнала датчика положения распределительного вала
P0422	Низкая эффективность работы каталитического нейтрализатора
P0444	Обрыв электрической цепи клапана очистки канистры с активированным углем
P0445	Закорачивание электрической цепи клапана очистки канистры с активированным углем
P0501	Повреждение электрической цепи датчика скорости автомобиля
P0506	Пониженная частота вращения коленчатого вала на холостом ходу
P0507	Повышенная частота вращения коленчатого вала на холостом ходу
P0562	Пониженное напряжение в бортовой сети автомобиля
P0563	Повышенное напряжение в бортовой сети автомобиля
P0606	Внутренние повреждения блока ЕСМ
P1123	Обогащенная топливная смесь
P1124	Обедненная топливная смесь
P1127	Длительное переобогащение топливной смеси
P1128	Длительное переобеднение топливной смеси
P1510	Постоянно открыт клапан системы холостого хода из—за закорачивания электрической цепи питания катушки клапана
P1513	Постоянно открыт клапан системы холостого хода из—за обрыва электрической цепи питания катушки клапана
P1552	Постоянно закрыт клапан системы холостого хода из—за закорачивания электрической цепи питания катушки клапана
P1553	Постоянно закрыт клапан системы холостого хода из—за обрыва электрической цепи питания катушки клапана
P1529	Повреждение блока управления коробкой передач
P1586	Не соответствующий сигнал, получаемый от коробки передач
P1605	Повреждение электрической цепи датчика ускорения
P1606	Не соответствующий сигнал, получаемый от датчика ускорения
P1611	Низкий уровень входного сигнала контрольной лампы MIL
P1613	Высокий уровень входного сигнала контрольной лампы MIL
P1610	Повреждение иммобилайзера SMATRA
P1800	Повреждение антенны иммобилайзера
P1801	Повреждение импульсного приемопередатчика иммобилайзера
P1803	Погрешность сигнала ЕСМ
P0010	Цепь активатора положения распределительного вала (группа 1)
P0030	Повреждение цепи обогревателя датчика кислорода (группа 1, датчик 1)
P0036	Повреждение цепи обогревателя датчика кислорода (группа 1, датчик 2)
P0075	Повреждение цепи соленоида управления впускным клапаном (группа 1)
P0076	Низкий сигнал в цепи соленоида управления впускным клапаном (группа 1)
P0077	Высокий сигнал в цепи соленоида управления впускным клапаном (группа 1)
P0105	Повреждение электрической цепи датчика абсолютного давления воздуха
P0106	Нарушение характеристики датчика абсолютного давления воздуха
P0110	Неисправна электрическая цепь датчика температуры воздуха
P0115	Повреждение электрической цепи датчика температуры охлаждающей жидкости
P0116	Нарушение амплитуды/ характеристики датчика температуры охлаждающей жидкости
P0120	Повреждение электрической цепи датчика положения дроссельной заслонки
P0121	Нарушение амплитуды/ характеристики датчика положения дроссельной заслонки
P0125	Низкая температура охлаждающей жидкости
P0130	Повреждение электрической цепи датчика кислорода (группа 1, датчик 2)
P0132	Высокий уровень сигнала датчика кислорода (группа 1, датчик 2)
P0133	Замедленная реакция датчика кислорода (группа 1, датчик 1)
P0139	Замедленная реакция датчика кислорода (группа 1, датчик 2)
P0134	Низкая эффективность работы датчика кислорода (группа 1, датчик 1)
P0135	Повреждение электрической цепи обогреваемого датчика кислорода (группа 1, датчик 1)
P0136	Повреждение электрической цепи нижнего датчика кислорода (группа 1, датчик 2)
P0140	Низкая эффективность работы датчика кислорода (группа 1, датчик 2)
P0141	Повреждение электрической цепи обогреваемого датчика кислорода (группа 1, датчик 2)
P0170	Повреждение топливной системы (группа 1)
P0196	Нарушение амплитуды/ характеристики датчика температуры моторного масла
P0197	Низкий сигнал датчика температуры моторного масла
P0198	Высокий сигнал датчика температуры моторного масла
P0201	Повреждение электрической цепи топливной форсунки цилиндра 1
P0202	Повреждение электрической цепи топливной форсунки цилиндра 2
P0203	Повреждение электрической цепи топливной форсунки цилиндра 3
P0204	Повреждение электрической цепи топливной форсунки цилиндра 4
P0230	Повреждение электрической цепи топливной системы
P0300	Случайные пропуски зажигания
P0301	Пропуски зажигания в 1—м цилиндре
P0302	Пропуски зажигания во 2—м цилиндре

Проверка и сброс ошибок

Проверить и сбросить ошибки на Хендай Солярис можно двумя способами. Один из них предполагает наличие сканера и программного обеспечения. Поэтому пользуются им лишь немногие автомобилисты. Второй способ – с помощью режима самодиагностики, который подходит многим владельцам данного авто. Поиск кодов поломок осуществляется так:

• Включить зажигание и подождать 3 секунды;
• За пять секунд нажать резко на газ 5 раз;
• Резко отпустить педаль после последнего нажатия и подождать 7 секунд;
• Выжать педаль газа и дождаться появления кодов на дисплее, если они есть.

Также с помощью самодиагностики или автосканера можно удалять ошибки. Удаление рекомендуется производить, когда очевидно, что поломка устранена.

( 2 оценки, среднее 4.5 из 5 )

Комбинация приборов

Расположение приборов и сигнализаторов в комбинации приборов показано на рис. 1.

Рис. 1. Комбинация приборов

В комбинации приборов установлены следующие приборы и сигнализаторы.

1 – тахометр показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 8, цена деления 0,25. Для того чтобы узнать частоту вращения коленчатого вала в мин^–1, нужно показания тахометра умножить на 1000. Красная зона – опасный для двигателя режим.

2 – сигнализатор включения левого указателя поворота загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе левого поворота. Если сигнализатор не загорается или горит постоянно, это указывает на неисправность электрических цепей указателей поворота

3 – указатель температуры охлаждающей жидкости в системе охлаждения двигателя. Если указатель перемещается за зону нормальной работы по направлению к положению «H», это означает перегрев двигателя. Следует остановиться, дать двигателю остыть и устранить причину перегрева двигателя.

4 – дисплей маршрутного компьютера. На дисплее последовательным нажатием кнопки «TRIP» переключения режимов включают индикацию двух режимов счетчиков пробега, среднего расхода топлива, времени в пути, средней скорости автомобиля (см. Маршрутный компьютер).

5 – индикатор переключения передач в механической коробке передач (для автомобилей с механической коробкой передач) сообщает водителю, какую передачу желательно выбрать, или индикатор положения селектора автоматической коробки передач (для автомобилей с автоматической коробкой передач) показывает выбранное положение селектора.

6 – счетчик общего пробега автомобиля (одометр) показывает пройденный путь в километрах. После пробега 1 000 000 км начинается новый цикл отсчета.

7 – указатель уровня топлива. Перемещение уровня топлива к положению «E» указывает на необходимость дозаправки во избежание перебоев в работе двигателя.

8 – сигнализатор включения правого указателя поворота загорается мигающим светом при включении правого указателя поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе правого поворота. Если сигнализатор не загорается или горит постоянно, это указывает на неисправность электрических цепей указателей поворота.

9 – спидометр индукционного типа показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 220 км/ч, цена деления 10 км/ч. Привод спидометра электрический от датчика, установленного на коробке передач.

10 – сигнализатор незакрытой крышки багажника. Предупреждение о незакрытой крышке багажника. Символ погаснет после закрытия багажника.

11 – сигнализатор недостаточного уровня жидкости в бачке стеклоомывателя.

12 – сигнализатор включения заднего противотуманного фонаря.

13 – сигнализатор включения дальнего света фар.

14 – сигнализатор включения передних противотуманных фар (при наличии).

15 – сигнализатор включения габаритных огней.

16 – информационный дисплей (см. Информационный дисплей).

17 – сигнализатор антиблокировочной системы тормозов (ABS). Сигнализатор загорается оранжевым светом при включении зажигания, после пуска двигателя он гаснет. Горение сигнализатора при работающем двигателе указывает на неисправность антиблокировочной системы.

Если во время движения одновременно загораются сигнализаторы 18 и 19 – возникла неисправность в антиблокировочной системе тормозов и системе распределения тормозных сил.

18 – сигнализатор включения стояночного тормоза и аварийного состояния тормозной системы загорается при включении зажигания и гаснет после пуска двигателя. Горение сигнализатора в других режимах при включенном зажигании может свидетельствовать о том, что автомобиль заторможен стояночным тормозом или о падении уровня тормозной жидкости ниже метки «MIN» бачка главного цилиндра привода тормозной системы.

19 – сигнализатор незакрытой двери. Предупреждение о незакрытой двери загорается в том случае, если незакрыта по крайней мере одна дверь. Сигнализатор погаснет после полного закрытия дверей.

20 – сигнализатор иммобилизатора загорается перед пуском двигателя, когда ключ в замке зажигания находится в положении «ON». Если сигнализатор мигает или не горит при указанных выше условиях, иммобилизатор неисправен. В этом случае обратитесь на сервис.
