Код ошибки P0463 звучит как «высокий входной сигнал в цепи датчика «A» уровня топлива». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Fuel Level Sensor «A» Circuit High Input».

Техническое описание и расшифровка ошибки P0463

Код неисправности OBD-II P0463 определяется как «высокий уровень входного сигнала в цепи датчика «A» показаний топлива». Устанавливается, когда модуль управления трансмиссией (PCM) обнаруживает высокий сигнал от блока датчика уровня топлива.

Изначально PCM не знает, сколько топлива находится в топливном баке. Единственная информация, которую имеет контроллер об уровне топлива, основывается на сигнальном напряжении, генерируемом передающим устройством.

Независимо от того, полон бак или пуст, контроллер ожидает увидеть заранее определенное напряжение сигнала, которое соответствует этому состоянию. Если, например, короткое замыкание создает сопротивление, несовместимое ни с одним из этих состояний, контроллер установит код P0463 и включит сигнальную лампу.

Данная ошибка является электрической неисправностью, другими словами, если входная цепь передающего устройства полностью функциональна, код обычно не устанавливается. Если какая-либо механическая проблема препятствует перемещению поплавкового рычага. Показания указателя уровня топлива просто не будут отражать изменения фактического уровня топлива в баке.

Если сигнал уровня топлива на модуль топливного насоса превышает 5 вольт в течение определенного времени. То модуль, который контролирует цепь уровня топлива, запишет этот код неисправности.

Симптомы неисправности

Основным симптомом появления ошибки P0463 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
Указанный уровень топлива может отличаться от фактического.
Может загореться индикатор уровня топлива несмотря на то, что в баке его достаточно.
Двигатель может выключиться несмотря на то, что указатель уровня топлива показывает его наличие.

Степень серьезности кода неисправности P0463 является низкой. Автомобиль сможет продолжать движение, но водитель скорее всего не сможет точно определить, какое количество топлива находится в баке.

Причины возникновения ошибки

Код P0463 может означать, что произошла одна или несколько следующих проблем:

Неисправность датчика уровня топлива.
Сигнальная цепь датчика топлива разомкнута.
Цепь заземления разомкнута или имеет высокое сопротивление из-за ржавчины.
Обрыв в резисторе датчика топливного рычага на массу.
Повреждение поплавка датчика уровня топлива.
Повреждение топливного бака может вызвать проблемы в цепи уровня топлива.
Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0463

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0463:

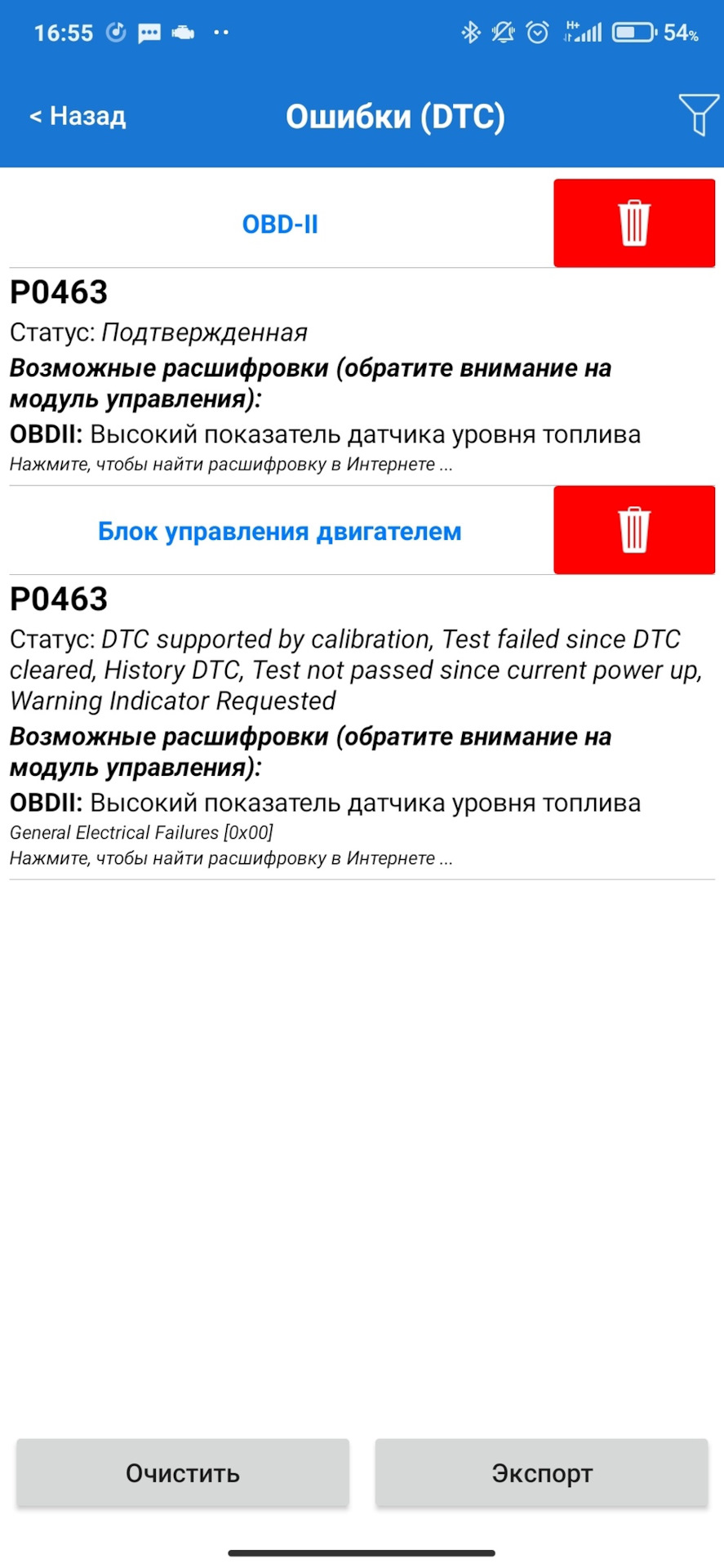

Считайте все сохраненные коды ошибок с помощью сканера OBD-II.
Затем очистите коды ошибок с памяти PCM и попытайтесь определить, при каких обстоятельствах впервые появилась ошибка P0463.
Проверьте работу датчика уровня топлива, верные ли показания он выдает.
Осмотрите проводку, при необходимости замените.
Если проблема осталась, протестируйте модуль PCM.

Диагностика и решение проблем

Датчик уровня топлива обычно работает без поломок в течение всего срока службы топливного насоса. Поэтому, если у вас сохранился код P0463, сделайте визуальный осмотр топливного бака и жгута проводов.

Ищите повреждения бака, указывающие на удар, который мог повредить топливный насос или датчик. Осмотрите, присутствуют ли заземляющие дуги, где топливный бак заземлен на раму, нет ли избыточной ржавчины.

Проверьте на повреждения разъем жгута проводов, при необходимости отремонтируйте. Убедитесь, что напряжение на датчике уровня топлива присутствует в жгуте проводов топливного насоса. Если его нет, устраните обрыв или короткое замыкание в проводке.

Выполните испытание падения напряжения между положительной клеммой аккумуляторной батареи и заземлением на раме автомобиля. При испытании на падение напряжения, оно должно составлять примерно 0,1 вольт.

Более высокие значения указывают на неисправность во входной цепи. При необходимости отремонтируйте или замените проводку.

После проверки проводки, следует проверить и сам датчик уровня топлива. Эти датчики достаточно надежны, но иногда именно из-за вышедшего датчика появляется ошибка P0463.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0463 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

BMW
Chevrolet (Шевроле Авео, Каптива, Кобальт, Круз, Ланос, Лачетти, Сильверадо)
Chrysler (Крайслер Конкорд, ПТ Крузер)
Citroen (Ситроен С4)
Daewoo (Дэу Джентра, Матиз, Нексия)
Dodge (Додж Джорней, Рам, Чарджер)
Ford (Форд Фокус)
GMC
Hyundai
Infiniti (Инфинити fx35)
Jeep (Джип Вранглер, Гранд Чероки)
Mazda (Мазда 3, Трибьют)
Mercedes
Nissan (Ниссан Альтима, Мурано, Патфайндер, Фронтиер)
Opel (Опель Астра)
Peugeot (Пежо 206, 307, 308, 407, 408, Партнер)
Saab
Saturn (Сатурн Аутлук)
Subaru (Субару Аутбек, Легаси)

С кодом неисправности Р0463 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0122, P0300, P0452, P0460, P0700, P0719, P0750, P1122, P1381, P1684.

Видео

Ошибка P0463 — Датчик уровня топлива — высокий уровень входного сигнала

Определение кода ошибки P0463
Что означает ошибка P0463
Причины возникновения ошибки P0463
Каковы симптомы ошибки P0463?
Как механик диагностирует ошибку P0463?
- Общие ошибки при диагностировании кода ошибки P0463
Насколько серьезной является ошибка P0463?
Какой ремонт может исправить ошибку P0463?
- Дополнительные комментарии для устранения ошибки P0463

Определение кода ошибки P0463

Ошибка P0463 указывает на то, что модуль управления АКПП (PCM) получил сигнал о слишком высоком напряжении от датчика уровня топлива. При появлении данной ошибки на приборной панели автомобиля загорится индикатор Check Engine.

Что означает ошибка P0463

PCM определяет, какое количество топлива находится в топливном баке, полагаясь на входной сигнал напряжения. Как правило, самое высокое значение напряжения составляет 5 вольт. Если фактическое значение напряжения выходит за пределы диапазона, установленного производителем, появляется ошибка P0463.

Причины возникновения ошибки P0463

Наиболее распространенными причинами возникновения ошибки P0463 являются:

Повреждение цепи датчика уровня топлива
Неисправность датчика уровня топлива
Повреждение поплавка датчика уровня топлива, плавающего на поверхности топлива в баке
Коррозия или повреждение топливного бака
В редких случаях, неисправность PCM

Каковы симптомы ошибки P0463?

Основными признаками возникновения ошибки P0463 являются:

Загорание индикатора Check Engine
Ненадлежащая работа или неисправность датчика уровня топлива
Загорание контрольной лампы и/или срабатывание звукового сигнала, указывающего на низкий уровень топлива

Как механик диагностирует ошибку P0463?

Сначала механик считает все сохраненные коды ошибок с помощью сканера OBD-II. Затем он очистит коды ошибок с памяти PCM и попытается определить, при каких обстоятельствах впервые появилась ошибка P0463. Он также проверит работу датчика уровня топлива и выяснит, передает ли датчик верные показания относительно уровня топлива в топливном баке автомобиля.

Затем механик проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0463 снова. Механик будет выполнять диагностирование до тех пор, пока не обнаружит причину возникновения данной ошибки. Каждый раз после выполнения ремонтных работ механик будет стирать код ошибки P0463 с памяти PCM и повторно проверять систему для того, чтобы выяснить, решена ли проблема.

Общие ошибки при диагностировании кода ошибки P0463

Наиболее распространенными ошибками при диагностировании кода ошибки P0463 являются:

Замена топливного насоса, в то время как проблема заключается в повреждении или неисправности датчика уровня топлива.
Замена дорогостоящих компонентов без предварительной проверки электрических проводов и соединителей на предмет короткого замыкания или наличия повреждений.
Замена датчика уровня топлива, в то время как проблема заключается в наличии коррозии или повреждении электрических проводов или соединителей.

Насколько серьезной является ошибка P0463?

При появлении ошибки P0463 вряд ли возникнут серьезные проблемы с управляемостью автомобиля. Однако, из-за того, что датчик уровня топлива может передавать неверные показания, водители автомобилей не смогут точно определить, какое количество топлива находится в баке. Поэтому во избежание возникновения опасных ситуаций на дороге при обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Какой ремонт может исправить ошибку P0463?

Для устранения ошибки P0463 может потребоваться:

Ремонт или замена топливного бака
Ремонт или замена поплавка датчика уровня топлива
Ремонт или замена датчика уровня топлива
Замена проводов датчика уровня топлива
Надлежащее подключение датчика уровня топлива

Дополнительные комментарии для устранения ошибки P0463

Если датчик уровня топлива будет передавать ошибочные или неверные показания, на приборной панели автомобиля загорится индикатор Check Engine. Следует отметить, что при сохранении кода ошибки P0463 в памяти PCM и загорании индикатора Check Engine автомобиль, скорее всего, не сможет пройти проверку на токсичность отработавших газов. Поэтому при обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Нужна помощь с кодом ошибки P0463?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на услугу — диагностика ошибок машины или свяжитесь с консультантом по телефону +7(499)394-47-89

P0463 Высокий уровень сигнала в цепи датчика уровня топлива

Код неисправности OBD-II Техническое описание

Fuel Level Sensor Circuit High Input

Что это значит?

This diagnostic trouble code (DTC) is a generic powertrain code, which means that is applies to OBD-II equipped vehicles. Although generic, the specific repair steps may vary depending on make/model.

Датчик уровня топлива (датчик) расположен в топливном баке, как правило, неотъемлемой части модуля топливного насоса. Обычно их невозможно заменить без замены модуля топливного насоса, хотя бывают и исключения. К рычагу прикреплен поплавок, который перемещается вдоль резистора, который заземлен на резервуар, раму или имеет специальную цепь заземления. Напряжение подается на датчик, и путь заземления изменяется в зависимости от уровня топлива. Сколько напряжения зависит от системы, но 5 вольт не редкость.

При изменении уровня топлива поплавок перемещает рычаг и изменяет сопротивление относительно земли, что изменяет сигнал напряжения. Этот сигнал может поступать в компьютерный модуль топливного насоса или непосредственно в модуль комбинации приборов. В зависимости от системы компьютерный модуль топливного насоса может только контролировать сопротивление заземления, а затем передавать информацию об уровне топлива на приборную панель. Если сигнал уровня топлива на модуль топливного насоса (или модуль комбинации приборов или PCM (модуль управления трансмиссией)) превышает 5 вольт в течение определенного периода времени, то модуль, который контролирует цепь уровня топлива, запишет этот код неисправности.

Связанные коды неисправностей цепи датчика уровня топлива включают в себя:

P0460 Неисправность цепи датчика уровня топлива
P0461 Цепь датчика уровня топлива вне диапазона / рабочих характеристик
P0462 Низкий вход цепи датчика уровня топлива
P0464 Неустойчивый Кругооборот Датчика Уровня Топлива

симптомы

Симптомы кода неисправности P0463 могут включать:

Горит Mil (контрольная лампа неисправности)

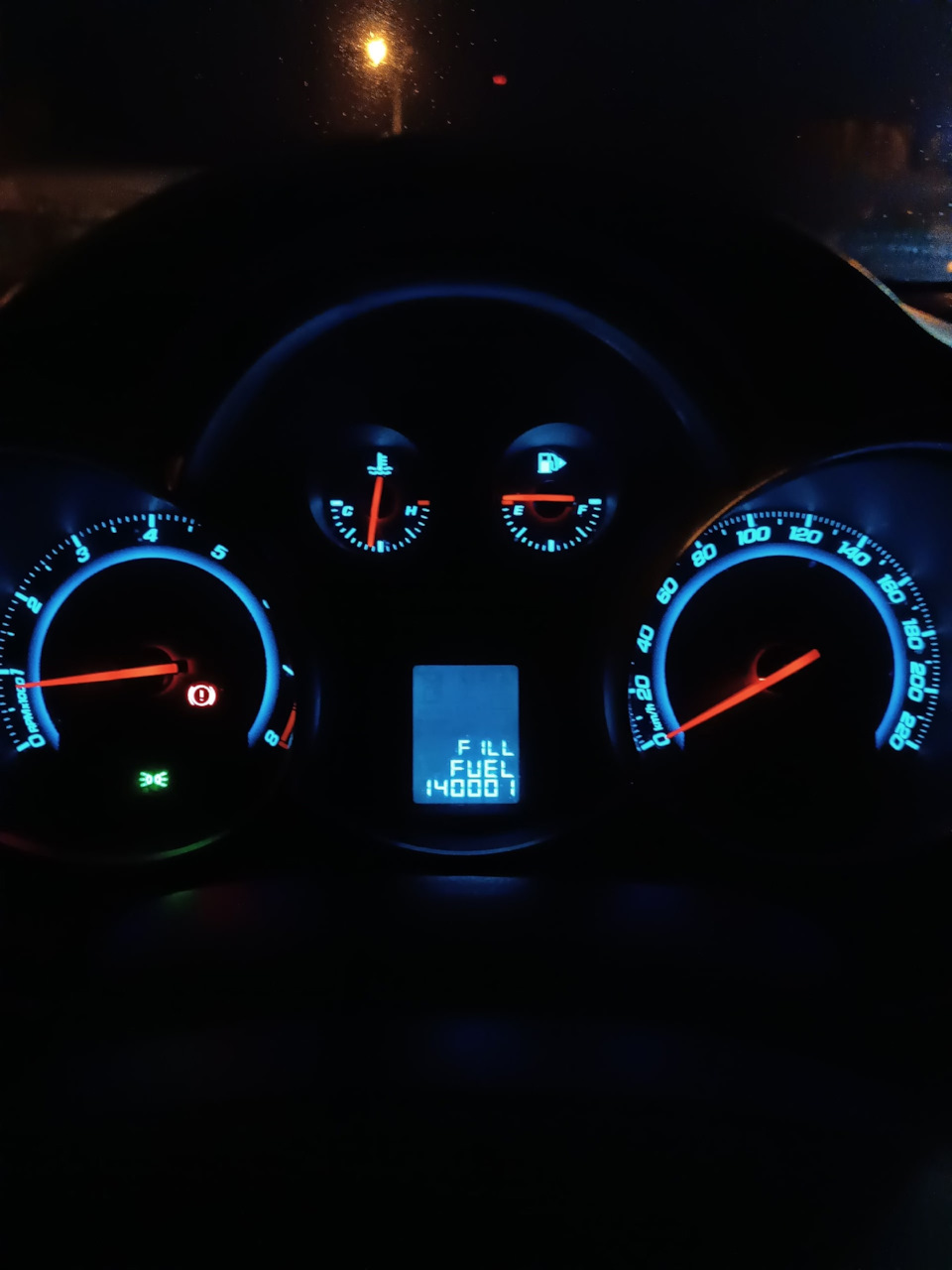

Указатель уровня топлива может отклоняться от нормы или показывать пустой или полный
Может загореться индикатор уровня топлива и подать звуковой сигнал.

причины

Возможные причины кода P0463 включают:

Сигнальная цепь датчика топлива разомкнута или замкнута на B + (напряжение аккумулятора).
Цепь заземления разомкнута, или цепь заземления может иметь высокое сопротивление из-за ржавчины или отсутствия заземляющей ленты на топливном баке.
Повреждение топливного бака может вызвать проблемы в цепи уровня топлива.
Обрыв в резисторе датчика топливного рычага на массу
Возможно неисправная комбинация приборов
Менее вероятна вероятность того, что компьютерный модуль PCM, BCM или топливного насоса вышел из строя.

Возможные решения

Датчики топливного насоса обычно служат в течение всего срока службы топливного насоса. Поэтому, если у вас есть этот код, сделайте визуальный осмотр топливного бака и жгута проводов. Ищите повреждения бака, указывающие на удар, который мог повредить топливный насос или датчик. Ищите отсутствующий заземляющий браслет или ржавое заземление в том месте, где топливный бак заземлен на раму. Проверить на повреждения разъем жгута проводов. При необходимости отремонтируйте. Узнайте, какая у вас система, и убедитесь, что напряжение на датчике уровня топлива присутствует в жгуте проводов топливного насоса. Если нет, устраните обрыв или короткое замыкание в проводке.

Проведение теста на падение напряжения в цепи заземления может определить, есть ли в цепи заземления путь с высоким сопротивлением. Это можно сделать, используя вольтметр и подключив один вывод к заземляющему выводу аккумуляторной батареи, а другой — к заземлению датчика уровня топлива на баке. Включите ключ (желательно, чтобы двигатель работал). В идеале оно должно составлять 100 милливольт или меньше (1 вольт). Значение, близкое к 1 вольт, указывает на текущую проблему или развивающуюся проблему. При необходимости отремонтируйте / очистите «массу» датчика уровня топлива. Не исключено, что комбинация приборов вышла из строя внутренне или на печатной плате (если применимо). Непрофессионалам их очень сложно протестировать. Но если у вас есть доступ к электрической схеме, вы можете удалить кластер и увидеть поврежденную схему, если она расположена на печатной плате, но в противном случае вам понадобится сканирующий инструмент, который будет взаимодействовать с комбинацией приборов.

Простой способ проверить цепь уровня топлива — обеспечить надежное заземление датчика уровня топлива на разъеме топливного бака. С ключом на указателе уровня топлива должен уйти в ту или иную крайность. Полное удаление пути заземления должно привести к обратному поведению манометра. Если датчик срабатывает, вы знаете, что проводка, которая подает напряжение и заземление на датчик уровня топлива, исправна и что комбинация приборов, скорее всего, в порядке. Вероятным подозреваемым будет сам датчик уровня топлива. Топливный бак может потребоваться снять, чтобы получить доступ к модулю топливного насоса в баке. Отказ PCM или BCM (Body control module) не невозможен, но маловероятен. Не подозревайте об этом в первую очередь.

Связанные обсуждения DTC

P0300 Пропуски зажигания и другие коды на GMC Jimmy 2001 P0122 P0463 P0719 P1122 P1381Привет, у меня есть ряд проблем с моим GMC Jimmy (2001 / 4.3L), начиная с кода неисправности пропуска зажигания: — P0300 — Пропуски зажигания двигателя — P0122 — Короткое / низкое замыкание в цепи датчика 1 TP или APP — P0463 — Уровень топлива Сигнал цепи датчика высокий / обрыв — P0719 — Сигнал цепи переключателя TCC / тормоза «B» низкий / короткий — P1122 — TP c…
2007 PT Cruiser: коды OBD: P0700, P0750 и P0463У меня PT Cruiser 2007 года выпуска с рядным 2.4-цилиндровым двигателем 4 л. и AT, который, кажется, находится в «вялом режиме». Когда я еду, трансмиссия будет работать только на 2-й передаче. Также датчик уровня топлива показывает пустой или полный. Кто-нибудь знает, можно ли исправить эти проблемы с помощью кодов OBD?…
98 Jeep Grand Cherokee P0463 code coming upI have a Jeep Grand Cherokee Laredo with a major problem after trying to new batteries and a new alternator car keeps killing battery check for codes the only code that came up was p0463 I was wondering if that code is the problem my alternator is only reading 11.4 volts and when I put a brand new b…
2005 Nissan Frontier code P0463 fuel level sensor codeI just changed fuel level senor on my 95 frontier and I’m still getting fuel level senor high out put…
2009 Dodge Journey Engine Bogging down P0452 and P0463Question. Several months ago my gas Guage started reading Empty after i start the engine and it cycles through Full to Empty range cycle. I paid it no attention and just managed fuel by how many miles I had driven on that tank of gas. Figured it was the fuel sensor. Several months past and then I s…
Saab 2005 p0463Started ha ing issues with my 2005 Saab 93 fuel level sensor have code p0463 Fuel level sensor circuit open/short to B+ just replaced my fuel level sensor…
97 Gmc with 4.3L V6 says P0463Hi Just created an account here. Im from Sweden and my english is lousy =) My 97 safari has run like a deram until 2weeks ago It suddenly run irraric with misfire and loss power ECM only says P0463 witch is fuel level sensor high voltage And yes fuel meter has never worked well What to do, c…
Датчик уровня топлива (P0460, P0463)Привет всем, Ford Focus 2004 года моей жены, SE, 2.0 л, 4 цилиндра имеет следующие коды: 1. P0460 — Неисправность цепи датчика уровня топлива A 2. P0463 — Высокий входной сигнал цепи датчика уровня топлива A Кто-нибудь испытывал проблемы с этим конкретным код? Кто-нибудь знает, где это…
2006 Nissan Frontier with P0463 code.Just want to know if anyone has the same problem and what was the fixed.I have a Nissan Frontier 2006 with the check engine light on. The code is P0463, fuel level sensor «A» Circuit high. Failed emission test….
99 chrysler concorde lxi codes p1684 p0300 p0700 p0463I got 4 codes from the key dance a p1684 p0300 p0700 p0463 and the transmission is in limp mode anyone with some info would be greatly appreciated…

Нужна дополнительная помощь с кодом p0463?

Если вам все еще нужна помощь по поводу кода неисправности P0463, задайте вопрос в комментариях под этой статьей..

ПРИМЕЧАНИЕ. Эта информация представлена только в информационных целях. Он не предназначен для использования в качестве рекомендаций по ремонту, и мы не несем ответственности за любые действия, которые вы предпринимаете с каким-либо автомобилем. Вся информация на этом сайте защищена авторским правом.

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#1 ошибка P046C

#1‘,this.href); return false;»>##1 Сообщение bolt1 » 06.05.2011, 18:44

P0460 Неисправность в цепи датчика уровня топлива
P0461 Неправильный показатель / не отрегулирован датчик уровня топлива
P0462 Низкий показатель датчика уровня топлива
P0463 Высокий показатель датчика уровня топлива
P0464 Неисправность датчика уровня топлива
P0465 Неисправность в цепи датчика расхода продувки
P0466 Неправильный показатель / не отрегулирован датчик расхода продувки
P0467 Низкий показатель датчика расхода продувки
P0468 Высокий показатель датчика расхода продувки
P0469 Неисправность датчика расхода продувки

появляется после заправки, я так понимаю плохой контакт (на бензонасосе?)
или может быть EGR?
именно P046C я найти так и не смог

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#2 Re: ошибка P046C

#2‘,this.href); return false;»>##2 Сообщение bolt1 » 10.05.2011, 13:41

похоже не ЕГР, ошибка вылетает сразу после заправки
датчик в баке находится?

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#4 Re: ошибка P046C

#4‘,this.href); return false;»>##4 Сообщение bolt1 » 12.05.2011, 16:18

гугл тоже говорит что ЕГР, но сегодня залив полный бак, штатный БК по прежнему показывал, что до заправки 72 км и данные поменялись только после сброса ошибки мультиком, то есть в туже секунду как мультик сообщил о сбросе ошибки штатный БК показал 399 км до заправки

где находится этот датчик уровня топлива, тот с которого штатный комп читает информация?

зы стрелка уровня топлива работает в штатном режиме, залив полный бак- лампа погасла, стрелка показала максимум

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

r-aleks: Завсегдатай; Сообщения: 113; Возраст: 46; Зарегистрирован: 27.08.2009, 16:32; Автомобиль: 2,4 MT семь мест; Откуда: Москва.

#6 Re: ошибка P046C

#6‘,this.href); return false;»>##6 Сообщение r-aleks » 13.05.2011, 22:46

тоже с Р046С столкнулся… уже год периодически появляется, приходится сбрасывать мультиком.
причём заметил что появляется ошибка при выполнении двух условий:
1. температура воздуха за бортом д.б. выше 15 градусов тепла
2. нужно завести уже прогретый двигатель (на холодную всё нормально).
В порыве энтузиазма (начитавшись нагугленных буржуйских страничек) купил новый клапан ЕГР, но проблему это не вылечило…

так и катаюсь, раз в неделю сбрасывая ошибку в тёплое время года
на поведении машины ошибка не сказывается.

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#7 Re: ошибка P046C

#7‘,this.href); return false;»>##7 Сообщение bolt1 » 14.05.2011, 22:17

В порыве энтузиазма (начитавшись нагугленных буржуйских страничек) купил новый клапан ЕГР, но проблему это не вылечило..

обидно, он же от 8 тыр стоит(((
свой тоже снял, сейчас смотрю- чистый, все работает как часы, никаких залипаний клапана
подумал даже его заглушить, но плюшек на АТ никто от этого не нашел, да и проблема скорее всего все таки в ДУТ
r-aleks, а при заправке- штатный БК косячит? ну типа того как я описывал выше?

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

r-aleks: Завсегдатай; Сообщения: 113; Возраст: 46; Зарегистрирован: 27.08.2009, 16:32; Автомобиль: 2,4 MT семь мест; Откуда: Москва.

#8 Re: ошибка P046C

#8‘,this.href); return false;»>##8 Сообщение r-aleks » 18.05.2011, 00:33

bolt1 писал(а):свой тоже снял, сейчас смотрю- чистый, все работает как часы, никаких залипаний клапана
подумал даже его заглушить, но плюшек на АТ никто от этого не нашел, да и проблема скорее всего все таки в ДУТ

глуши, не глуши, один хрен — не поможет… ошибка то на уровне электроники

bolt1 писал(а):r-aleks, а при заправке- штатный БК косячит? ну типа того как я описывал выше?

да нема у меня штатного БК, только мультитроникс и есть…

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#9 Re: ошибка P046C

#9‘,this.href); return false;»>##9 Сообщение bolt1 » 18.05.2011, 10:04

эх, придется слазить в бак видимо

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#10 Re: ошибка P046C

#10‘,this.href); return false;»>##10 Сообщение bolt1 » 22.05.2011, 18:08

заглушил ЕГР, ситуацию, как и ожидалось, это не изменило
первый пуск на холодную- ошибки нет
заводим второй раз уже теплый двигатель и крутим ближе к 3000 оборотов, ошибка появляется моментально
на второй день последил и покрутил двигатель, появление ошибки никак не связано с оборотами, появляется как на холостом ходу, так и на 5000 оборотов, вариант ЕГР отпадает видимо
теперь дорога одна, в бак=)

там два датчика, один за 700 рублей, второй за 2000, но что то мне подсказывает что они идентичны, просто разные поставки

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

Вернуться в «Электроника, электрика»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 2 гостя

ДИАГНОСТИРУЙТЕ ВАШЕ АВТО САМИ!

Датчик уровня топлива изменяет сопротивление на основе уровня топлива. У датчика уровня топлива имеется сигнальная цепь и цепь заземления. Контроллер электронной системы управления двигателем (ЭСУД) подает напряжение 5 В сигнальной цепи к датчику. Контроллер ЭСУД контролирует изменения в таком напряжении, вызываемые изменениями в сопротивлении датчика, для определения уровня топлива.
Если топливный бак полон, сопротивление датчика низкое, а напряжение сигнала контроллера ЭСУД высокое. Если топливный бак пуст, сопротивление датчика высокое, а напряжение сигнала низкое. Контроллер ЭСУД использует входные сигналы от датчика уровня топлива для расчета общей доли топлива, остающегося в топливном баке. Контроллер ЭСУД использует информацию об уровне топлива для диагностики выделения паров топлива (СУПБ) и пропусков зажигания. Информация об уровне топлива передается в блок приборного щитка (IPC).
Если контроллер ЭСУД обнаружит увеличение напряжения сигнала выше рабочего диапазона датчика, устанавливается этот диагностический код неисправности.

Условия появления кода DTC

Включатель зажигания во включенном положении.

Условия установки кода неисправности.

Напряжение сигнала датчика уровня топлива выше 4,9902 В.

Действия, выполняемые при установке кода неисправности

Контрольная лампа индикации неисправности не загорается.
Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в буфере записей состояния и протоколах неисправностей.

Условия очистки кода неисправности/индикации неисправности

Архивный диагностический код неисправности убирается после 40 циклов нагрева без сбоя.
Диагностический код неисправности может быть очищен сканирующим прибором.

Указания по диагностике

Использовать данные регистрации о сбоях для определения места неустойчивого нарушения. Если невозможно зарегистрировать диагностический код неисправности, то информация, содержащаяся в данных регистрации неисправностей, может помочь в установлении пройденных миль с момента установки диагностического кода неисправности. Счетчик сбоев и счетчик удачных циклов также может помочь в установлении количества циклов зажигания, которые отмечены системой диагностики как удачные и/или неудачные. Совершить поездку в условиях записанных состояний (число оборотов, нагрузка, температура и проч.). При этом можно выделить тот диагностический код неисправности.

Описание проверки

Число, приведенное ниже, относится к номеру этапа из диагностической таблицы.
На этом этапе проверяется наличие нарушения.

Базы данных КОДОВ ОШИБОК являются неполными. Выложены материалы, которые удалось найти в открытом доступе на разных интернет ресурсах. Если у Вас есть материалы, которыми можно дополнить данный раздел, присылайте на адрес: autoscaner@tut.by.

⏰Время чтения: 3 мин.

Рассмотрим, что такое ошибка P0463 и её устранение на автомобиле Шевроле Лачетти с двигателем 1.8. Высокое напряжение в цепи датчика уровня топлива

Высокое напряжение в цепи датчика уровня топлива

Описание схемы

Контроллер ЭСУД использует сигнал от датчика уровня топлива для вычисления ожидаемого давления паров в топливной системе. Давление паров изменяется по мере изменения уровня топлива. Сигнал уровня топлива также используется для определения слишком высокого или слишком низкого уровня топлива для определения неисправностей, связанных с системой улавливания паров топлива.

Данный диагностический код неисправности определяет постоянное короткое замыкание или разрыв либо в сигнальной цепи, либо же в датчике уровня топлива.

Условия установки кода неисправности

Выходной сигнал датчика уровня топлива больше 85% шкалы показаний датчика.
Включено зажигание

Действия, выполняемые при установке кода неисправности

Контрольная лампа индикации неисправности не загорается.
Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в протоколах неисправностей.
Сохраняется архив диагностических кодов неисправности.

Условия очистки кода неисправности/индикации неисправности

Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей.
Диагностический код неисправности может быть очищен сканирующим прибором.
Отключение питания контроллера ЭСУД более, чем на 10 секунд.

Диагностическая информация

Осмотреть разъем жгутов на отсутствие снятых клемм, плохого соединения, неисправных замков, деформированных или поврежденных клемм, а также слабого соединения клемм с проводами.

Осмотреть жгут проводов на наличие повреждений.

Неизменяемые значения датчика уровня топлива могут привести к установке кода неисправности.

Если код неисправности Р0462 не может быть повторен, то информация, включенная в буфер записей состояния, может быть полезна при определении условий при первой установке кода неисправности.

Проверки сопротивления датчика уровня топлива:

Пуст = 280 Ом или свыше.
Половина емкости = около 90 Ом
Полный = 38 Ом и менее.

Описание проверки

Числа, приведенные ниже, относятся к номерам операции в диагностической таблице:

Бортовая система диагностики (EOBD) предлагает мастеру выполнить основные проверки и сохранить состояние и данные неисправностей в сканирующем приборе. Это создает электронную копию данных, записанную при возникновении неисправности. Информация сохраняется в сканирующем приборе для дальнейшей обработки.
Определяет наличие неисправности. Просмотреть информацию буфера состояний для определения момента, когда был установлен код неисправности. Всегда регистрировать данную информацию.

DTC P0463 — Цепь датчика уровня топлива, высокое напряжение

Шаг	Операция	Значения	Да	Нет
1	Провести проверку бортовой системы диагностики (EOBD). Проверка проведена?	—	Перейти к операции 2	Перейти к «Проверка бортовой системы диагностики«.
2	Подключить сканирующий прибор к колодке диагностики. Запустить двигатель и совершить поездку согласно условиям протокола неисправностей. Устанавливается ли диагностический код неисправности Р0463?	—	Перейти к операции 3	Перейти к «Диагностическая информация«
3	Выключить зажигание. Отсоединить разъём топливного насоса. Включить зажигание. При помощи вольтметра, замерить уровень сигнала датчика уровня топлива на клемме 1 разъема датчика уровня топлива. Находится ли напряжение в пределах установленного значения?	0,4 — 4,5 В	Перейти к операции 4	Перейти к операции 6
4	Проверить надежное соединение с «массой» топливного бака и устранить неисправность при необходимости. Требуется ли ремонт?	—	Перейти к операции 11	Перейти к операции 5
5	Демонтировать топливный насос из топливного бака. Заново подсоединить разъём топливного насоса. Включить зажигание. Контролировать параметр датчика уровня топлива по сканирующему прибору, перемещая поплавок датчика уровня топлива из пустого в полное положение. Повторить процедуру 4 раза. При перемещении поплавка уменьшается/увеличивается ли значение датчика уровня топлива на сканирующем приборе?	—	Перейти к «Диагностическая информация«	Перейти к операции 8
6	Проверить отсутствие короткого замыкания с аккумулятором в цепи датчика уровня топлива и устранить как необходимо. Требуется ли ремонт?	—	Перейти к операции 7	Перейти к операции 9
7	Устранить короткое замыкание с аккумулятором в цепи датчика уровня топлива между разъемом жгута датчика уровня топлива и датчиком уровня топлива. Требуется ли ремонт?	—	Перейти к операции 11	—
8	Выключить зажигание. Заменить узел топливного насоса. Закончен ли ремонт?	—	Перейти к операции 11	—
9	Выключить зажигание. Подсоединить разъём топливного насоса. Отсоединить разъём контроллера электронной системы управления двигателем (ЭСУД). Включить зажигание. Используя цифровой вольтметр, замерить напряжение в сигнальной цепи на клемме К51. Находится ли напряжение в пределах установленного значения?	0,4 — 4,5 В	Перейти к операции 10	—
10	Выключить зажигание. Заменить контроллер ЭСУД. Закончен ли ремонт?	—	Перейти к операции 11	—
11	Используя сканирующий прибор, очистить диагностические коды неисправностей. Запустить двигатель и дать ему поработать на холостом ходу при нормальной рабочей температуре. Совершить поездку для установки кодов неисправности, как это указано во вспомогательном тексте. Сканирующий прибор определяет эту диагностику как прошедшую и успешную?	—	Перейти к операции 12	Перейти к операции 2
12	Проверьте, не установлены ли дополнительные диагностические коды неисправности. Отображены ли диагностические коды неисправности, которые не были продиагностированы?	—	Перейти к соответствующей таблице диагностических кодов неисправности	Система в норме

avatar

28.01.2012 07:05

#1

Подскажите по ошибке P0463 кто сталкивался?

загорается чек с ошибкой P0463 fuel levelsensor 1 or A signal high
Кто сталкивался, как бороться??
Машина- легаси 2006 EJ 204
28.01.2012 07:21

#2

предположу, что высокий уровень это КЗ в ДУТ или его цепи
28.01.2012 08:01

#3

Сообщение от Kender Nsk

предположу, что высокий уровень это КЗ в ДУТ или его цепи

Прозванивать?
28.01.2012 08:15

#4

начать с этого, или дождаться пока гуру ответят
28.01.2012 09:31

#5

Обрыв проводки, но скорее датчика.
Разъем датчика уровня топлива (возможно совмещенный с питанием насоса) расцепляйте и звоните.
28.01.2012 09:45

#6

может быть обрыв и датчик правильно показывать????
28.01.2012 09:50

#7

Там два датчика, поэтому может. А лампа мин.уровня бензина не моргает?

Профессиональный ремонт электро-реек Субару
28.01.2012 09:57

#8

Те, что видел — с общего (или пары сцепленных последовательно) датчика сигнал и на приборку, и на мозги забирали.
Если приборка кажет, пробуйте разъем мозгов передернуть.
28.01.2012 10:40

#9

Сообщение от igor vm

Там два датчика, поэтому может. А лампа мин.уровня бензина не моргает?

Не неморгает, горит когда мало и датчик норм показывает.
28.01.2012 11:00

#10

Слющяй да, зачем гадать откюваишь сЭрвис-манЮал, да, читаещь и делЯещь, слЮщай да!
28.01.2012 16:13

#11

после заправки полного бака, проехал не много и чек погас!
могут стереться контакты на модуле, по которым ходит поплавок? в том месте где ниже половины бака???
28.01.2012 16:22

#12
28.01.2012 16:51

#13

Сообщение от Sasha_A80

Чаще всего так и бывает.

спасет только замена модуля?
04.02.2012 22:34

#14

Такая же ошибка седня вечером вылезла. Указатель топлива работает.
Пока просто сбросил. Буду наблюдать.
04.02.2012 22:57

#15

Если выскакивает не сразу — скорее всего протерся датчик либо временами отваливается проодка. По показометру беды не заметить.
08.09.2015 00:05

#16

Саша правильно пишет про обрыв цепи. Я тут свои мозги распиновку проверяю и вот отрубил проводочек от мозгов и как раз загорелась ошибка P0463
08.09.2015 07:42

#17

Очень рекомендую отличать Р0463 при прошивки, иначе краткая потеря контакта в датчике светит ошибку и отключает круиз на три поездки. Полный отказ датчика уровня топлива и по показометру поймёте.
22.11.2016 04:51

#18

вылезла ошибка Р0463. Начал мигать значек бензина, уровень не показывает вообще. Вместе с этим загорается чек, круиз и антизанос. Обнуляю ошибку, остается только мигающий знак бензина и отсутствие уровня бензобака. После того как заглушу, все повторяется. авто Трибека.

искать обрыв?

продам гену,топливную рейку,катушки зажигания, дроссельную заслонку на 1G Beams
22.11.2016 08:52

#19

Аут97 25D AT USA
Аут97 25D AT Euro
Форя05 253 AT USA
Форя EJ205 AT JDM
22.11.2016 09:20

#20

Сообщение от buklet

Датчик менять..

как я понимаю этот датчик находится вместе с бензонасосом? код детали можете подсказать?

продам гену,топливную рейку,катушки зажигания, дроссельную заслонку на 1G Beams

Найдена следующая информация по ошибке P0463 для автомобиля CHEVROLET CAPTIVA (2011-2017), C140:

На русском языке:

Датчик уровня топлива — высокий уровень входного сигнала

На английском языке:

Fuel Level Sensor «A» Circuit High

Вы можете задать вопрос или поделиться опытом устранения ошибки P0463 на автомобиле CHEVROLET с другими пользователями.

Возможную причину возникновения и советы по устранению можно найти в каталоге причин и советов:

Найти причину >>>

Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля.

Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это& вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о нарушении работы системы.

Может быть полезным для решения вопроса по устранению неисправности у Chevrolet Captiva (C140):

Короткое замыкание проводки на «+», датчик уровня топлива, ECM

Высокий показатель датчика уровня топлива

Источник

На чтение 4 мин Просмотров 2.7к.

Рассмотрим подробнее

Техническое описание и расшифровка ошибки P0463
Симптомы неисправности
Причины возникновения ошибки
Как устранить или сбросить код неисправности P0463
Диагностика и решение проблем
На каких автомобилях чаще встречается данная проблема
Видео

Техническое описание и расшифровка ошибки P0463

Если сигнал уровня топлива на модуль топливного насоса превышает 5 вольт в течение определенного времени. То модуль, который контролирует цепь уровня топлива, запишет этот код неисправности.

Симптомы неисправности

Также они могут проявляться как:

Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
Указанный уровень топлива может отличаться от фактического.
Может загореться индикатор уровня топлива несмотря на то, что в баке его достаточно.
Двигатель может выключиться несмотря на то, что указатель уровня топлива показывает его наличие.

Степень серьезности кода неисправности P0463 является низкой. Автомобиль сможет продолжать движение, но водитель скорее всего не сможет точно определить, какое количество топлива находится в баке.

Причины возникновения ошибки

Код P0463 может означать, что произошла одна или несколько следующих проблем:

Неисправность датчика уровня топлива.
Сигнальная цепь датчика топлива разомкнута.
Цепь заземления разомкнута или имеет высокое сопротивление из-за ржавчины.
Обрыв в резисторе датчика топливного рычага на массу.
Повреждение поплавка датчика уровня топлива.
Повреждение топливного бака может вызвать проблемы в цепи уровня топлива.
Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0463

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0463:

Считайте все сохраненные коды ошибок с помощью сканера OBD-II.
Затем очистите коды ошибок с памяти PCM и попытайтесь определить, при каких обстоятельствах впервые появилась ошибка P0463.
Проверьте работу датчика уровня топлива, верные ли показания он выдает.
Осмотрите проводку, при необходимости замените.
Если проблема осталась, протестируйте модуль PCM.

Диагностика и решение проблем

Более высокие значения указывают на неисправность во входной цепи. При необходимости отремонтируйте или замените проводку.

На каких автомобилях чаще встречается данная проблема

BMW
Chevrolet (Шевроле Авео, Каптива, Кобальт, Круз, Ланос, Лачетти, Сильверадо)
Chrysler (Крайслер Конкорд, ПТ Крузер)
Citroen (Ситроен С4)
Daewoo (Дэу Джентра, Матиз, Нексия)
Dodge (Додж Джорней, Рам, Чарджер)
Ford (Форд Фокус)
GMC
Hyundai
Infiniti (Инфинити fx35)
Jeep (Джип Вранглер, Гранд Чероки)
Mazda (Мазда 3, Трибьют)
Mercedes
Nissan (Ниссан Альтима, Мурано, Патфайндер, Фронтиер)
Opel (Опель Астра)
Peugeot (Пежо 206, 307, 308, 407, 408, Партнер)
Saab
Saturn (Сатурн Аутлук)
Subaru (Субару Аутбек, Легаси)

Видео

Давненько я ничего не писал по своему крузу, ибо как-то ничего и не происходило.))

В сентябре сгонял в Крым, Алушту (об этом надо бы сделать отдельную запись, с фото и телегой текста о том, какой Крым аху*нный и как я его люблю, да только время бы найти), но речь не об этом.
Полтора года, я ездил с практически неработающим датчиком топлива. Заправляешься в полный бак, все ОК, стрелка в упоре на F, проезжаешь 100-150 км, уже по центру, еще +50 км, стрелка падает в E. И да, все бы ничего, ездил по одометру, +/- знаешь свои л/100км, но как же это ска напрягает, ибо бортовик не доступен, не средний, не мгновенный, не запас хода — ничего! (Правда, месяц назад перегорел поворотник и несмотря на надпись FILL FUEL, код ошибки неисправного поворотника, бортовик показывал), но последние 3 месяца уже начал выбивать чек с кодом P0463 и это была последняя капля!))

Датчик топлива у нас в сборе с насосом, фильтром и тд. На оригинал ценник, как за чугунный мост и я пошел смотреть аналоги. Выбор пал на StarVolt арт.SFM 0504 (да, отзывы на фирму противоречивые, но в общем и целом, плохих отзывов на топливные насосы от них, я не особо нашел, а ценник крайне гуманный — 5000 р).
На замену отправился в сервис АвтоШина Премио (на пр.Патриотов, 67), все, что не могу сделать сам, еду делать именно туда, классные специалисты и классное оборудование!
Два часа работы, 5000р за работу и готово!
Уровень показывает корректно, заметил еще, что давление лучше держит при запуске и переключениях КПП — это 100%, и тяга, более ровная что-ли, движок насоса, работает немного шумнее.

Вот такая история!

P0463

Полный размер

FILL FUEL его бл.налево!

Полный размер

Насос StarVolt, изображение с сайта, живой фотки нет, но выглядит аналогично, фильтр присутствует, все так же, как и на ориг-е.

Диагностический код неисправности P0461

Работоспособность датчика 1 уровня топлива

Описание схемы

Контроллер ЭСУД использует сигнал от датчика уровня топлива для вычисления ожидаемого давления паров в топливной системе. Давление паров изменяется по мере изменения уровня топлива. Сигнал уровня топлива также используется для определения слишком высокого или слишком низкого уровня топлива для обнаружения неисправностей, связанных с системой улавливания паров бензина. Данный диагностический код неисправности указывает на неизменяемый уровень топлива.

Условия появления кода DTC

Двигатель работает
Напряжение аккумуляторной батареи от 11 В до 16 В.
Ошибка датчика скорости автомобиля отсутствует.
Различие между расчетным потреблением топлива и измеренным уровнем топлива больше 1 литра.

Условия установки кода неисправности.

Изменение уровня топлива после дозаправки меньше 1 литра.

Действия, выполняемые при установке кода неисправности

Контрольная лампа индикации неисправности загорается.
Контроллер ЭСУД записывает рабочие условия в момент определения неисправностей. Эта информация сохраняется в протоколах неисправностей.
Сохраняется архив диагностических кодов неисправности.

Условия очистки кода неисправности/индикации неисправности

Контрольная лампа индикации неисправности отключается после 3 последовательных циклов зажигания, в которых диагностика не обнаружила неисправность.
Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей.
Диагностический код неисправности может быть обнулен при помощи сканирующего прибора.

Диагностическая информация

Неустойчивая неисправность может быть вызвана слабым контактом, перетертой изоляции или обрывом проводки под резиновой изоляцией.

Проверить отсутствие слабого контакта или поврежденного жгута контроллера ЭСУД. Проверить клемму цепи уровня топлива на отсутствие следующего:

Соединение клемм.
Неисправность замков.
Деформированность.
Повреждения клемм.
Слабое соединение клемм с проводами.
Повреждения жгутов

DTC P0461 — Работоспособность датчика 1 уровня топлива

Шаг	Операция	Значения	Да	Нет
1	Провести проверку системы диагностики. Проверка системы завершена?	—	Перейти к операции 2	Перейти к пункту «Проверка диагностической системы».
2	Подключить сканирующий прибор к колодке диагностики. Запустить двигатель и совершить поездку согласно указанному расстоянию. Устанавливается ли какой-либо из диагностических кодов неисправностей: Р0462 или Р0463?	—	Перейти к соответствующей таблице диагностических кодов неисправности	Перейти к операции 3
3	Выключите зажигание. Отсоединить разъём топливного насоса. Включите зажигание. При помощи вольтметра измерить напряжение сигнала датчика уровня топлива на контакте 3 разъема датчика уровня топлива. Измеренное напряжение находится в указанном диапазоне?	4-5 В	Перейти к операции 4	Перейти к операции 5
4	Отсоединить контроллер электронной системы управления двигателем (ЭСУД). Проверить цепь заземления датчика уровня топлива на обрыв между контактом 2 разъема датчика уровня топлива и контактом 76 контроллера ЭСУД. При необходимости устранить неисправность. Закончен ли ремонт?	—	Перейти к операции 10	Перейти к операции 6
5	При помощи вольтметра измерить напряжение на контакте 76 разъема J1 контроллера ЭСУД путем обратной проверки разъема контроллера ЭСУД. Измеренное напряжение находится в указанном диапазоне?	4-5 В	Перейти к операции 8	Перейти к операции 9
6	Демонтировать топливный насос из топливного бака. Заново подсоединить разъём топливного насоса. Включите зажигание. Контролировать параметр датчика уровня топлива по сканирующему прибору, перемещая поплавок датчика уровня топлива из пустого в полное положение. Повторить процедуру 4 раза. При перемещении поплавка уменьшается/увеличивается ли значение датчика уровня топлива на сканирующем приборе?	—	Перейти к «Диагностическая информация»	Перейти к операции 7
7	Выключите зажигание. Заменить узел топливного насоса. Закончен ли ремонт?	—	Перейти к операции 10	—
8	Выключите зажигание. Отсоединить разъём контроллера ЭСУД. Проверить сигнальную цепь датчика уровня топлива на обрыв или короткое замыкание на землю между контактом 36 и контактом 3 разъема жгута проводов топливного насоса. При необходимости устранить неисправность. Закончен ли ремонт?	—	Перейти к операции 10	—
9	Выключите зажигание. Заменить контроллер ЭСУД. Закончен ли ремонт?	—	Перейти к операции 10	—
10	Используя сканирующий прибор, очистить диагностические коды неисправностей. Запустить двигатель и дать ему поработать на холостом ходу при нормальной рабочей температуре. Совершить поездку для установки кодов неисправности, как это указано во вспомогательном тексте. Сканирующий прибор определяет эту диагностику как прошедшую и успешную?	—	Перейти к операции 11	Перейти к операции 2
11	Проверьте, не установлены ли дополнительные диагностические коды неисправности. Отображены ли диагностические коды неисправности, которые не были продиагностированы?	—	Перейти к соответствующей таблице диагностических кодов неисправности	Система в норме

Диагностический код неисправности P0462

Низкое напряжение в цепи датчика 1 уровня топлива

Описание схемы

ЭСУД использует вход уровня топлива от датчика уровня топлива для вычисления ожидаемого давления паров в топливной системе. Давление паров изменяется при изменении уровня топлива. Давление паров имеет большое значение для определения правильной работы СУПБ. Датчик уровня топлива также используется для определения слишком высокого или слишком низкого уровня топлива для точного обнаружения неисправностей топливной системы. Диагностический код неисправности определяет застрявший передатчик уровня топлива.

Условия появления кода DTC

Двигатель работает
Напряжение аккумуляторной батареи от 11 В до 16 В.
Ошибка датчика скорости автомобиля отсутствует.
Различие между расчетным потреблением топлива и измеренным уровнем топлива больше 1 литра.

Условия установки кода неисправности.

Сигнал уровня топлива в топливном баке меньше 0.25 В.

Действия, выполняемые при установке кода неисправности

Контрольная лампа индикатора неисправности загорается после 3 подтвержденных циклов езды.
Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в буфере записей состояния и протоколах неисправностей.
Сохраняется архив диагностических кодов неисправности.

Условия очистки кода неисправности/индикации неисправности

Контрольная лампа индикации неисправности отключается через три или четыре последовательных цикла езды, в которых диагностика не обнаружила неисправность.
Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей.
Диагностический код неисправности может быть очищен сканирующим прибором.
Отключение питания контроллера ЭСУД на 10 секунд.

Диагностическая информация

Осмотреть разъемы жгутов на отсутствие снятых клемм, плохого соединения, неисправных замков, деформированных или поврежденных клемм, а также слабого соединения клемм с проводами.

Осмотреть жгут проводов на наличие повреждений.

Забитый датчик уровня топлива может привести к установке кода неисправности. Если не удастся продублировать DTC P0462, то информация, включенная в буфер записей состояния может быть полезна при определении условий эксплуатации автомобиля в момент установки DTC в первый раз.

DTC P0462 — Низкое напряжение цепи датчика 1 уровня топлива

Шаг	Операция	Значения	Да	Нет
1	Провести проверку системы диагностики. Проверка системы завершена?	—	Перейти к операции 2	Перейти к пункту «Проверка диагностической системы».
2	Поверните ключ зажигания в положение ON. Установите диагностический прибор. Совершить поездку согласно условиям буфера записей состояния, как указано. Установлен ли диагностический код неисправности Р0462?	—	Перейти к операции 3	Перейти к «Диагностическая информация»
3	Отсоединить электрический разъем датчика топлива от топливного насоса. Используя цифровой вольтметр (DVM) измерить напряжение в сигнальной цепи на контакте 3. Измеренное напряжение находится в указанном диапазоне?	0,2-4,8В	Перейти к операции 4	Перейти к операции 6
4	Проверить надежное соединение с «массой» топливного бака и устранить неисправность при необходимости. Ремонт необходим?	—	Перейти к операции 11	Перейти к операции 5
5	Снять датчик топлива с топливного бака Заново подключить разъем датчика топлива Контролировать параметр датчика уровня топлива на инструмента сканирования при перемещении поплавка датчика уровня топлива из пустого в полное положение. Повторить процедуру несколько раз. Увеличивается ли и затем уменьшается постепенно значение датчика уровня топлива на инструменте сканирования при перемещении поплавка?	—	Перейти к «Диагностическая информация»	Перейти к операции 8
6	Проверить цепь датчика уровня топлива на отсутствие разрыва или короткого замыкания с «массой» и устранить при необходимости. Требуется ли ремонт?	—	Перейти к операции 7	Перейти к операции 9
7	Устранить размыкание или короткое замыкание с «массой» в цепи датчика уровня топлива между разъемом жгута и датчиком уровня топлива. Закончен ли ремонт?	—	Перейти к операции 11	—
8	Снять блок датчика топлива Замена закончена?	—	Перейти к операции 11	—
9	Подключить электроразъем датчика топлива Отсоединить разъём контроллера электронной системы управления двигателем (ЭСУД). Используя цифровой вольтметр (DVM), замерить напряжение в сигнальной цепи на контакте 36. Находятся ли показания вольтметра в пределах указанных значений?	0,2-4,8В	Перейти к операции 10	Перейти к разделу 9Е, Контрольно-измерительные приборы/информация для водителя
10	Заменить контроллер ЭСУД. Закончен ли ремонт?	—	Перейти к операции 11	—
11	Используя сканирующий прибор, очистить диагностические коды неисправностей. Запустить двигатель и дать ему поработать на холостом ходу при нормальной рабочей температуре. Совершить поездку для установки кодов неисправности, как это указано во вспомогательном тексте. Сканирующий прибор определяет эту диагностику как прошедшую и успешную?	—	Перейти к операции 12	Перейти к операции 2
12	Проверьте, не установлены ли дополнительные диагностические коды неисправности. Отображены ли диагностические коды неисправности, которые не были продиагностированы?	—	Перейти к соответствующей таблице диагностических кодов неисправности	Система в норме

Диагностический код неисправности P0463

Высокое напряжение в цепи датчика 1 уровня топлива

Описание схемы

Условия появления кода DTC

Двигатель работает
Напряжение аккумуляторной батареи от 11 В до 16 В.
Ошибка датчика скорости автомобиля отсутствует.
Различие между расчетным потреблением топлива и измеренным уровнем топлива больше 1 литра.

Условия установки кода неисправности.

Сигнал уровня топлива в топливном баке больше 4.2 В.

Действия, выполняемые при установке кода неисправности

Контрольная лампа индикатора неисправности загорается после 3 подтвержденных циклов езды.
Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в буфере записей состояния и протоколах неисправностей.
Сохраняется архив диагностических кодов неисправности.

Условия очистки кода неисправности/индикации неисправности

Контрольная лампа индикации неисправности отключается через три или четыре последовательных цикла езды, в которых диагностика не обнаружила неисправность.
Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей.
Диагностический код неисправности может быть очищен сканирующим прибором.
Отключение питания контроллера ЭСУД на 10 секунд.

Диагностическая информация

Осмотреть жгут проводов на наличие повреждений.

Забитый датчик уровня топлива может привести к установке кода неисправности. Если код неисправности Р0463 не может быть продублирован, то информация, включенная в стоп-кадр, может быть полезна при определении условий эксплуатации автомобиля при установке кода неисправности в первый раз.

DTC P0463 — Высокое напряжение цепи датчика 1 уровня топлива

Шаг	Операция	Значения	Да	Нет
1	Провести проверку системы диагностики. Проверка системы завершена?	—	Перейти к операции 2	Перейти к пункту «Проверка диагностической системы».
2	Поверните ключ зажигания в положение ON. Установите диагностический прибор. Совершить поездку согласно условиям буфера записей состояния, как указано. Установлен ли диагностический код неисправности Р0463?	—	Перейти к операции 3	Перейти к «Диагностическая информация»
3	Отсоединить электрический разъем датчика топлива от топливного насоса. Используя цифровой вольтметр (DVM) измерить напряжение в сигнальной цепи на контакте 3. Измеренное напряжение находится в указанном диапазоне?	0,2-4,8В	Перейти к операции 4	Перейти к операции 6
4	Проверить надежное соединение с «массой» топливного бака и устранить неисправность при необходимости. Ремонт необходим?	—	Перейти к операции 11	Перейти к операции 5
5	Снять датчик топлива с топливного бака Заново подключить электроразъем топливного насоса. Контролировать параметр датчика уровня топлива на инструмента сканирования при перемещении поплавка датчика уровня топлива из пустого в полное положение. Повторить процедуру несколько раз. Увеличивается ли и затем уменьшается постепенно значение датчика уровня топлива на инструменте сканирования при перемещении поплавка?	—	Перейти к «Диагностическая информация»	Перейти к операции 8
6	Проверить цепь датчика уровня топлива на отсутствие разрыва или короткого замыкания с «массой», устранить неисправность при необходимости. Требуется ли ремонт?	—	Перейти к операции 7	Перейти к операции 9
7	Устранить размыкание или короткое замыкание с аккумулятором в цепи датчика уровня топлива между разъемом жгута датчика и датчиком уровня топлива. Закончен ли ремонт?	—	Перейти к операции 11	—
8	Снять блок датчика топлива Замена закончена?	—	Перейти к операции 11	—
9	Подключить электроразъем датчика топлива Отсоединить разъём контроллера электронной системы управления двигателем (ЭСУД). Используя цифровой вольтметр (DVM), замерить напряжение в сигнальной цепи на контакте 36. Находятся ли показания вольтметра в пределах указанных значений?	0,2-4,8В	Перейти к операции 10	Перейти к разделу 9Е, Контрольно-измерительные приборы/информация для водителя
10	Заменить контроллер ЭСУД. Закончен ли ремонт?	—	Перейти к операции 11	—
11	Используя сканирующий прибор, очистить диагностические коды неисправностей. Запустить двигатель и дать ему поработать на холостом ходу при нормальной рабочей температуре. Совершить поездку для установки кодов неисправности, как это указано во вспомогательном тексте. Сканирующий прибор определяет эту диагностику как прошедшую и успешную?	—	Перейти к операции 12	Перейти к операции 2
12	Проверьте, не установлены ли дополнительные диагностические коды неисправности. Отображены ли диагностические коды неисправности, которые не были продиагностированы?	—	Перейти к соответствующей таблице диагностических кодов неисправности	Система в норме

Диагностический код неисправности (DTC) P0489

Низкое напряжение цепи управления электромагнитного клапана рециркуляции отработавших газов (EGR)

Описание схемы

Система рециркуляции отработавших газов используется для снижения уровня выброса оксидов азота (NOx), причиной которого являются высокая температура сгорания. Она осуществляет это путем подачи небольшого количества отработавших газов обратно в камеру сгорания. При соединении воздушно-топливной смеси с отработавшими газами, температура сгорания понижается.

В данной системе используется электрический клапан системы рециркуляции отработавших газов. Электрический клапан системы рециркуляции отработавших газов предназначен для точной подачи отработавших газов в двигатель без использования разряжения во впускном коллекторе. Клапан регулирует поток выхлопных газов, идущих на впускной коллектор из выпускного коллектора через дроссель, при помощи иглы, управляемой контроллером ЭСУД. ЭСУД управляет положением иглы, используя входы датчика положения дросселя и датчик абсолютного давления во впускном коллекторе. Затем ЭСУД выдает команду на срабатывание при необходимости клапана системы рециркуляции отработанных газов путем управления сигналом зажигания через контроллер ЭСУД. Это можно контролировать на сканирующем приборе как желаемое положение системы рециркуляции отработавших газов.

ЭСУД контролирует результат выполнения своей команды по ответному сигналу. При опорном сигнале 5 В и замыкании «массы» на клапане рециркуляции отработавших газов, сигнал, представляющий положение иглы клапана рециркуляции отработавших газов, выдается в ЭСУД. Данный сигнал обратной связи также контролируется на сканирующем приборе и отображает действительное положение иглы клапана рециркуляции отработавших газов. Действительное положение клапана рециркуляции отработавших газов всегда должно быть в пределах задаваемого или желаемого положения.

Условия установки кода неисправности.

Интегральный контроллер проверяет ток и напряжение выходного каскада.

Действия, выполняемые при установке кода неисправности

Контрольная лампа индикатора неисправности загорается после 3 подтвержденных циклов езды.
Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в буфере записей состояния и протоколах неисправностей.
Сохраняется архив диагностических кодов неисправности.

Условия очистки кода неисправности/индикации неисправности

Контрольная лампа индикации неисправности отключается через три или четыре последовательных цикла езды, в которых диагностика не обнаружила неисправность.
Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей.
Диагностический код неисправности может быть очищен сканирующим прибором.
Отключение питания контроллера ЭСУД на 10 секунд.

DTC P0489 — Низкое напряжение цепи управления электромагнитного клапана рециркуляции отработавших газов (EGR)

Шаг	Операция	Значения	Да	Нет
1	Провести проверку системы диагностики. Проверка системы завершена?	—	Перейти к операции 2	Перейти к пункту «Проверка диагностической системы».
2	Поверните замок зажигание в положение LOCK. Отсоединить разъем электромагнитного клапана EGR. Проверить на обрыв или короткое замыкание на землю провод между контактом Е разъема EGR и контактом 87 главного реле. Проверить провод между клеммой A разъема клапана EGR и клеммой 37 разъема J2 контроллера ЭСУД на наличие обрыва или короткого замыкания на массу. Неисправность обнаружена?	—	Перейти к операции 3	Перейти к операции 4
3	Отремонтировать провод или клемму разъема, если необходимо. Используя сканирующий прибор, очистить диагностические коды неисправностей. Провести проверку системы диагностики. Закончен ли ремонт?	—	Система в норме	—
4	Присоединить разъем электромагнитного клапана EGR. Поверните ключ зажигания в положение ON. С помощью цифрового вольтметра (DVM) измерить напряжение между контактом А разъема EGR и положительной клеммой аккумуляторной батареи. Находится ли измеренное напряжение в пределах установленного значения?	12~13В	Перейти к операции 6	Перейти к операции 5
5	Заменить клапан EGR. Используя сканирующий прибор, очистить диагностические коды неисправностей. Провести проверку системы диагностики. Закончен ли ремонт?	—	Система в норме	—
6	Заменить контроллер ЭСУД. Провести проверку системы диагностики. Закончен ли ремонт?	—	Система в норме	—

Диагностический код неисправности (DTC) P0490

Высокое напряжение цепи управления электромагнитного клапана рециркуляции отработавших газов (EGR)

Описание схемы

Условия установки кода неисправности.

Интегральный контроллер проверяет ток и напряжение выходного каскада.

Действия, выполняемые при установке кода неисправности

Контрольная лампа индикатора неисправности загорается после 3 подтвержденных циклов езды.
Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в буфере записей состояния и протоколах неисправностей.
Сохраняется архив диагностических кодов неисправности.

Условия очистки кода неисправности/индикации неисправности

Контрольная лампа индикации неисправности отключается через три или четыре последовательных цикла езды, в которых диагностика не обнаружила неисправность.
Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей.
Диагностический код неисправности может быть очищен сканирующим прибором.
Отключение питания контроллера ЭСУД на 10 секунд.

DTC P0490 — Высокое напряжение цепи управления электромагнитного клапана рециркуляции отработавших газов (EGR)

Шаг	Операция	Значения	Да	Нет
1	Провести проверку системы диагностики. Проверка системы завершена?	—	Перейти к операции 2	Перейти к пункту «Проверка диагностической системы».
2	Поверните замок зажигание в положение LOCK. Отсоединить разъем электромагнитного клапана EGR. Проверить на короткое замыкание на аккумуляторную батарею провод между контактом Е разъема EGR и контактом 87 главного реле. Проверить провод между клеммой A разъема клапана EGR и клеммой 37 разъема J2 контроллера ЭСУД на наличие обрыва или короткого замыкания на напряжение аккумуляторной батареи. Неисправность обнаружена?	—	Перейти к операции 3	Перейти к операции 4
3	Отремонтировать провод или клемму разъема, если необходимо. Используя сканирующий прибор, очистить диагностические коды неисправностей. Провести проверку системы диагностики. Закончен ли ремонт?	—	Система в норме	—
4	Присоединить разъем электромагнитного клапана EGR. Поверните ключ зажигания в положение ON. С помощью цифрового вольтметра (DVM) измерить напряжение между контактом А разъема EGR и положительной клеммой аккумуляторной батареи. Находится ли измеренное напряжение в пределах установленного значения?	12~13В	Перейти к операции 6	Перейти к операции 5
5	Заменить клапан EGR. Используя сканирующий прибор, очистить диагностические коды неисправностей. Провести проверку системы диагностики. Закончен ли ремонт?	—	Система в норме	—
6	Заменить контроллер ЭСУД. Провести проверку системы диагностики. Закончен ли ремонт?	—	Система в норме	—

Диагностический код неисправности P0506

Низкая частота вращения на холостом ходу

Описание схемы

Двигатель привода дроссельной заслонки (TAC) является электродвигателем постоянного тока и составляет часть корпуса дроссельной заслонки в сборе. Двигатель привода дроссельной заслонки (TAC) перемещает дроссельную заслонку. Контроллер ЭСУД управляет двигателем привода дроссельной заслонки (TAC) на основании входного сигнала датчика положения дроссельной заслонки. Контроллер ЭСУД контролирует частоту вращения на холостом ходу на основании различных входных сигналов. Контроллер ЭСУД посылает команду на двигатель привода дроссельной заслонки (TAC) о открытии или закрытии дроссельной заслонки для поддержки требуемой частоты вращения на холостом ходу. Если контроллер ЭСУД обнаруживает, что фактическая и требуемая частота вращения на холостом ходу находятся вне установленных пределов, устанавливается DTC.

Условия появления кода DTC

Массовый расход воздуха на холостом ходу является максимальным.
Нагрузка двигателя меньше 35 %.
Температура охлаждающей жидкости двигателя более 70°С.
Температура впускаемого воздуха больше -7.5 °С.
Скорость автомобиля 0 км/час.

Условия установки кода неисправности.

Разница между требуемой частотой вращения на холостом ходу и фактической частотой вращения превышает 100 об/мин.

Действия, выполняемые при установке кода неисправности

Контрольная лампа индикатора неисправности загорается после 3 подтвержденных циклов езды.
Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в буфере записей состояния и протоколах неисправностей.
Сохраняется архив диагностических кодов неисправности.

Условия очистки кода неисправности/индикации неисправности

Контрольная лампа индикации неисправности отключается через три или четыре последовательных цикла езды, в которых диагностика не обнаружила неисправность.
Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей.
Диагностический код неисправности может быть очищен сканирующим прибором.
Отключение питания контроллера ЭСУД на 10 секунд.

Диагностическая информация

DTC P0506 — Низкая частота вращения на холостом ходу

Шаг	Операция	Значения	Да	Нет
1	Вы провели проверку диагностической системы?	—	Перейти к операции 2	Перейти к пункту «Проверка диагностической системы».
2	Установлены ли диагностические коды неисправностей, связанные с системой привода дроссельной заслонки (TAC), датчиком положения дроссельной заслонки (TP) или датчиком положения педали акселератора (APP)?	—	Перейти к соответствующей таблице диагностических кодов неисправности	Перейти к операции 3
3	Запустите двигатель. С помощью сканирующего прибора выдать команду о увеличении частоты вращения двигателя до 1,400 об/мин, понижении до 600 об/мин, увеличении до 1,400 RPM, а потом о выходе (из командного режима). Соответствует ли фактическая частота вращения двигателя установленному значению для каждой команды?	100 об/мин.	Перейти к операции 4	Перейти к операции 5
4	Изучить зарегистрированные данные о сбое для данного кода DTC. Выключить зажигание на 30 секунд. Запустите двигатель. Создать для автомобиля условия для установки DTC. Можно также создать для автомобиля условия, которые наблюдались на основе записей состояния/протоколов неисправностей. Код DTC показал пропуск зажигания?	—	Перейти к операции 5	См. «Непостоянные неисправности».
5	Является ли частота вращения двигателя больше заданного значения частоты вращения? Неисправность обнаружена и устранена?	100 об/мин.	Перейти к операции 6	Перейти к операции 7
6	Измерить или проверить следующие состояния: Двигатель на наличие утечки вакуума. Правильность работы дроссельной заслонки — данный DTC выдает дроссельная заслонка, которая не закрывается должным образом. Систему вентиляции картера на корректность действия. Восстановить состояние как необходимо. Ремонт завершен?	—	Перейти к операции 8	—
7	Проверить следующее: Чрезмерные отложения в корпусе дроссельной заслонки. Паразитная нагрузка на двигателе — Например, состояние коробки передач, вспомогательных агрегатов, приводимых в действие с помощью ремня. Восстановить состояние как необходимо. Ремонт завершен?	—	Перейти к операции 8	—
8	Сканирующим прибором сбросить коды DTC. Выключить зажигание на 30 секунд. Запустите двигатель. Создать для автомобиля условия для установки DTC. Можно также создать для автомобиля условия, которые наблюдались на основе записей состояния/протоколов неисправностей. Код DTC показал пропуск зажигания?	—	Перейти к операции 2	Перейти к операции 9
9	Проверьте, не установлены ли дополнительные диагностические коды неисправности. Если ли коды DTC, которые еще не были продиагностированы?	—	Перейти к соответствующей таблице диагностических кодов неисправности	Система в норме

Диагностический код неисправности P0507

Высокая частота вращения на холостом ходу

Описание схемы

Условия появления кода DTC

Массовый расход воздуха на холостом ходу является минимальным.
Температура охлаждающей жидкости двигателя более 70°С.
Температура впускаемого воздуха больше -7.5 °С.
Скорость автомобиля 0 км/час.

Условия установки кода неисправности.

Разница между требуемой частотой вращения на холостом ходу и фактической частотой вращения меньше -200 об/мин.
Отсечка топлива больше 3 раз.

Действия, выполняемые при установке кода неисправности

Контрольная лампа индикатора неисправности загорается после 3 подтвержденных циклов езды.
Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в буфере записей состояния и протоколах неисправностей.
Сохраняется архив диагностических кодов неисправности.

Условия очистки кода неисправности/индикации неисправности

Контрольная лампа индикации неисправности отключается через три или четыре последовательных цикла езды, в которых диагностика не обнаружила неисправность.
Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей.
Диагностический код неисправности может быть очищен сканирующим прибором.
Отключение питания контроллера ЭСУД на 10 секунд.

Диагностическая информация

DTC P0507 — Высокая частота вращения на холостом ходу

Шаг	Операция	Значения	Да	Нет
1	Вы провели проверку диагностической системы?	—	Перейти к операции 2	Перейти к пункту «Проверка диагностической системы».
2	Установлены ли диагностические коды неисправностей, связанные с системой привода дроссельной заслонки (TAC), датчиком положения дроссельной заслонки (TP) или датчиком положения педали акселератора (APP)?	—	Перейти к соответствующей таблице диагностических кодов неисправности	Перейти к операции 3
3	Запустите двигатель. С помощью сканирующего прибора выдать команду о увеличении частоты вращения двигателя до 1,400 об/мин, понижении до 600 об/мин, увеличении до 1,400 RPM, а потом о выходе (из командного режима). Соответствует ли фактическая частота вращения двигателя установленному значению для каждой команды?	100 об/мин.	Перейти к операции 4	Перейти к операции 5
4	Изучить зарегистрированные данные о сбое для данного кода DTC. Выключить зажигание на 30 секунд. Запустите двигатель. Создать для автомобиля условия для установки DTC. Можно также создать для автомобиля условия, которые наблюдались на основе записей состояния/протоколов неисправностей. Код DTC показал пропуск зажигания?	—	Перейти к операции 5	См. «Непостоянные неисправности».
5	Является ли частота вращения двигателя больше заданного значения частоты вращения? Неисправность обнаружена и устранена?	100 об/мин.	Перейти к операции 6	Перейти к операции 7
6	Измерить или проверить следующие состояния: Двигатель на наличие утечки вакуума. Правильность работы дроссельной заслонки — данный DTC выдает дроссельная заслонка, которая не закрывается должным образом. Систему вентиляции картера на корректность действия. Восстановить состояние как необходимо. Ремонт завершен?	—	Перейти к операции 8	—
7	Проверить следующее: Чрезмерные отложения в корпусе дроссельной заслонки. Паразитная нагрузка на двигателе — Например, состояние коробки передач, вспомогательных агрегатов, приводимых в действие с помощью ремня. Восстановить состояние как необходимо. Ремонт завершен?	—	Перейти к операции 8	—
8	Сканирующим прибором сбросить коды DTC. Выключить зажигание на 30 секунд. Запустите двигатель. Создать для автомобиля условия для установки DTC. Можно также создать для автомобиля условия, которые наблюдались на основе записей состояния/протоколов неисправностей. Код DTC показал пропуск зажигания?	—	Перейти к операции 2	Перейти к операции 9
9	Проверьте, не установлены ли дополнительные диагностические коды неисправности. Если ли коды DTC, которые еще не были продиагностированы?	—	Перейти к соответствующей таблице диагностических кодов неисправности	Система в норме

Источник

ДИАГНОСТИРУЙТЕ ВАШЕ АВТО САМИ!

Условия появления кода DTC

Включатель зажигания во включенном положении.

Условия установки кода неисправности.

Напряжение сигнала датчика уровня топлива выше 4,9902 В.

Действия, выполняемые при установке кода неисправности

Условия очистки кода неисправности/индикации неисправности

Указания по диагностике

Описание проверки

Источник

На чтение 4 мин Просмотров 4.6к.

Рассмотрим подробнее

Техническое описание и расшифровка ошибки P0463
Симптомы неисправности
Причины возникновения ошибки
Как устранить или сбросить код неисправности P0463
Диагностика и решение проблем
На каких автомобилях чаще встречается данная проблема
Видео

Техническое описание и расшифровка ошибки P0463

Если сигнал уровня топлива на модуль топливного насоса превышает 5 вольт в течение определенного времени. То модуль, который контролирует цепь уровня топлива, запишет этот код неисправности.

Симптомы неисправности

Также они могут проявляться как:

Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
Указанный уровень топлива может отличаться от фактического.
Может загореться индикатор уровня топлива несмотря на то, что в баке его достаточно.
Двигатель может выключиться несмотря на то, что указатель уровня топлива показывает его наличие.

Степень серьезности кода неисправности P0463 является низкой. Автомобиль сможет продолжать движение, но водитель скорее всего не сможет точно определить, какое количество топлива находится в баке.

Причины возникновения ошибки

Код P0463 может означать, что произошла одна или несколько следующих проблем:

Неисправность датчика уровня топлива.
Сигнальная цепь датчика топлива разомкнута.
Цепь заземления разомкнута или имеет высокое сопротивление из-за ржавчины.
Обрыв в резисторе датчика топливного рычага на массу.
Повреждение поплавка датчика уровня топлива.
Повреждение топливного бака может вызвать проблемы в цепи уровня топлива.
Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0463

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0463:

Считайте все сохраненные коды ошибок с помощью сканера OBD-II.
Затем очистите коды ошибок с памяти PCM и попытайтесь определить, при каких обстоятельствах впервые появилась ошибка P0463.
Проверьте работу датчика уровня топлива, верные ли показания он выдает.
Осмотрите проводку, при необходимости замените.
Если проблема осталась, протестируйте модуль PCM.

Диагностика и решение проблем

Более высокие значения указывают на неисправность во входной цепи. При необходимости отремонтируйте или замените проводку.

На каких автомобилях чаще встречается данная проблема

BMW
Chevrolet (Шевроле Авео, Каптива, Кобальт, Круз, Ланос, Лачетти, Сильверадо)
Chrysler (Крайслер Конкорд, ПТ Крузер)
Citroen (Ситроен С4)
Daewoo (Дэу Джентра, Матиз, Нексия)
Dodge (Додж Джорней, Рам, Чарджер)
Ford (Форд Фокус)
GMC
Hyundai
Infiniti (Инфинити fx35)
Jeep (Джип Вранглер, Гранд Чероки)
Mazda (Мазда 3, Трибьют)
Mercedes
Nissan (Ниссан Альтима, Мурано, Патфайндер, Фронтиер)
Opel (Опель Астра)
Peugeot (Пежо 206, 307, 308, 407, 408, Партнер)
Saab
Saturn (Сатурн Аутлук)
Subaru (Субару Аутбек, Легаси)

Видео

Источник

На чтение 4 мин Просмотров 3.4к.

Рассмотрим подробнее

Техническое описание и расшифровка ошибки P0463
Симптомы неисправности
Причины возникновения ошибки
Как устранить или сбросить код неисправности P0463
Диагностика и решение проблем
На каких автомобилях чаще встречается данная проблема
Видео

Техническое описание и расшифровка ошибки P0463

Если сигнал уровня топлива на модуль топливного насоса превышает 5 вольт в течение определенного времени. То модуль, который контролирует цепь уровня топлива, запишет этот код неисправности.

Симптомы неисправности

Также они могут проявляться как:

Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
Указанный уровень топлива может отличаться от фактического.
Может загореться индикатор уровня топлива несмотря на то, что в баке его достаточно.
Двигатель может выключиться несмотря на то, что указатель уровня топлива показывает его наличие.

Степень серьезности кода неисправности P0463 является низкой. Автомобиль сможет продолжать движение, но водитель скорее всего не сможет точно определить, какое количество топлива находится в баке.

Причины возникновения ошибки

Код P0463 может означать, что произошла одна или несколько следующих проблем:

Неисправность датчика уровня топлива.
Сигнальная цепь датчика топлива разомкнута.
Цепь заземления разомкнута или имеет высокое сопротивление из-за ржавчины.
Обрыв в резисторе датчика топливного рычага на массу.
Повреждение поплавка датчика уровня топлива.
Повреждение топливного бака может вызвать проблемы в цепи уровня топлива.
Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0463

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0463:

Считайте все сохраненные коды ошибок с помощью сканера OBD-II.
Затем очистите коды ошибок с памяти PCM и попытайтесь определить, при каких обстоятельствах впервые появилась ошибка P0463.
Проверьте работу датчика уровня топлива, верные ли показания он выдает.
Осмотрите проводку, при необходимости замените.
Если проблема осталась, протестируйте модуль PCM.

Диагностика и решение проблем

Более высокие значения указывают на неисправность во входной цепи. При необходимости отремонтируйте или замените проводку.

На каких автомобилях чаще встречается данная проблема

BMW
Chevrolet (Шевроле Авео, Каптива, Кобальт, Круз, Ланос, Лачетти, Сильверадо)
Chrysler (Крайслер Конкорд, ПТ Крузер)
Citroen (Ситроен С4)
Daewoo (Дэу Джентра, Матиз, Нексия)
Dodge (Додж Джорней, Рам, Чарджер)
Ford (Форд Фокус)
GMC
Hyundai
Infiniti (Инфинити fx35)
Jeep (Джип Вранглер, Гранд Чероки)
Mazda (Мазда 3, Трибьют)
Mercedes
Nissan (Ниссан Альтима, Мурано, Патфайндер, Фронтиер)
Opel (Опель Астра)
Peugeot (Пежо 206, 307, 308, 407, 408, Партнер)
Saab
Saturn (Сатурн Аутлук)
Subaru (Субару Аутбек, Легаси)

Видео

На чтение 4 мин Просмотров 2.1к.

Рассмотрим подробнее

Техническое описание и расшифровка ошибки P0463
Симптомы неисправности
Причины возникновения ошибки
Как устранить или сбросить код неисправности P0463
Диагностика и решение проблем
На каких автомобилях чаще встречается данная проблема
Видео

Техническое описание и расшифровка ошибки P0463

Если сигнал уровня топлива на модуль топливного насоса превышает 5 вольт в течение определенного времени. То модуль, который контролирует цепь уровня топлива, запишет этот код неисправности.

Симптомы неисправности

Также они могут проявляться как:

Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
Указанный уровень топлива может отличаться от фактического.
Может загореться индикатор уровня топлива несмотря на то, что в баке его достаточно.
Двигатель может выключиться несмотря на то, что указатель уровня топлива показывает его наличие.

Степень серьезности кода неисправности P0463 является низкой. Автомобиль сможет продолжать движение, но водитель скорее всего не сможет точно определить, какое количество топлива находится в баке.

Причины возникновения ошибки

Код P0463 может означать, что произошла одна или несколько следующих проблем:

Неисправность датчика уровня топлива.
Сигнальная цепь датчика топлива разомкнута.
Цепь заземления разомкнута или имеет высокое сопротивление из-за ржавчины.
Обрыв в резисторе датчика топливного рычага на массу.
Повреждение поплавка датчика уровня топлива.
Повреждение топливного бака может вызвать проблемы в цепи уровня топлива.
Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0463

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0463:

Считайте все сохраненные коды ошибок с помощью сканера OBD-II.
Затем очистите коды ошибок с памяти PCM и попытайтесь определить, при каких обстоятельствах впервые появилась ошибка P0463.
Проверьте работу датчика уровня топлива, верные ли показания он выдает.
Осмотрите проводку, при необходимости замените.
Если проблема осталась, протестируйте модуль PCM.

Диагностика и решение проблем

Более высокие значения указывают на неисправность во входной цепи. При необходимости отремонтируйте или замените проводку.

На каких автомобилях чаще встречается данная проблема

BMW
Chevrolet (Шевроле Авео, Каптива, Кобальт, Круз, Ланос, Лачетти, Сильверадо)
Chrysler (Крайслер Конкорд, ПТ Крузер)
Citroen (Ситроен С4)
Daewoo (Дэу Джентра, Матиз, Нексия)
Dodge (Додж Джорней, Рам, Чарджер)
Ford (Форд Фокус)
GMC
Hyundai
Infiniti (Инфинити fx35)
Jeep (Джип Вранглер, Гранд Чероки)
Mazda (Мазда 3, Трибьют)
Mercedes
Nissan (Ниссан Альтима, Мурано, Патфайндер, Фронтиер)
Opel (Опель Астра)
Peugeot (Пежо 206, 307, 308, 407, 408, Партнер)
Saab
Saturn (Сатурн Аутлук)
Subaru (Субару Аутбек, Легаси)

Видео

Ошибка P0463 — Датчик уровня топлива — высокий уровень входного сигнала

Определение кода ошибки P0463
Что означает ошибка P0463
Причины возникновения ошибки P0463
Каковы симптомы ошибки P0463?
Как механик диагностирует ошибку P0463?
- Общие ошибки при диагностировании кода ошибки P0463
Насколько серьезной является ошибка P0463?
Какой ремонт может исправить ошибку P0463?
- Дополнительные комментарии для устранения ошибки P0463

Определение кода ошибки P0463

Что означает ошибка P0463

Причины возникновения ошибки P0463

Наиболее распространенными причинами возникновения ошибки P0463 являются:

Повреждение цепи датчика уровня топлива
Неисправность датчика уровня топлива
Повреждение поплавка датчика уровня топлива, плавающего на поверхности топлива в баке
Коррозия или повреждение топливного бака
В редких случаях, неисправность PCM

Каковы симптомы ошибки P0463?

Основными признаками возникновения ошибки P0463 являются:

Загорание индикатора Check Engine
Ненадлежащая работа или неисправность датчика уровня топлива
Загорание контрольной лампы и/или срабатывание звукового сигнала, указывающего на низкий уровень топлива

Как механик диагностирует ошибку P0463?

Общие ошибки при диагностировании кода ошибки P0463

Наиболее распространенными ошибками при диагностировании кода ошибки P0463 являются:

Замена топливного насоса, в то время как проблема заключается в повреждении или неисправности датчика уровня топлива.
Замена дорогостоящих компонентов без предварительной проверки электрических проводов и соединителей на предмет короткого замыкания или наличия повреждений.
Замена датчика уровня топлива, в то время как проблема заключается в наличии коррозии или повреждении электрических проводов или соединителей.

Насколько серьезной является ошибка P0463?

Какой ремонт может исправить ошибку P0463?

Для устранения ошибки P0463 может потребоваться:

Ремонт или замена топливного бака
Ремонт или замена поплавка датчика уровня топлива
Ремонт или замена датчика уровня топлива
Замена проводов датчика уровня топлива
Надлежащее подключение датчика уровня топлива

Дополнительные комментарии для устранения ошибки P0463

Нужна помощь с кодом ошибки P0463?

P0463 Высокий уровень сигнала в цепи датчика уровня топлива

Код неисправности OBD-II Техническое описание

Fuel Level Sensor Circuit High Input

Что это значит?

This diagnostic trouble code (DTC) is a generic powertrain code, which means that is applies to OBD-II equipped vehicles. Although generic, the specific repair steps may vary depending on make/model.

Связанные коды неисправностей цепи датчика уровня топлива включают в себя:

P0460 Неисправность цепи датчика уровня топлива
P0461 Цепь датчика уровня топлива вне диапазона / рабочих характеристик
P0462 Низкий вход цепи датчика уровня топлива
P0464 Неустойчивый Кругооборот Датчика Уровня Топлива

симптомы

Симптомы кода неисправности P0463 могут включать:

Горит Mil (контрольная лампа неисправности)
Указатель уровня топлива может отклоняться от нормы или показывать пустой или полный
Может загореться индикатор уровня топлива и подать звуковой сигнал.

причины

Возможные причины кода P0463 включают:

Сигнальная цепь датчика топлива разомкнута или замкнута на B + (напряжение аккумулятора).
Цепь заземления разомкнута, или цепь заземления может иметь высокое сопротивление из-за ржавчины или отсутствия заземляющей ленты на топливном баке.
Повреждение топливного бака может вызвать проблемы в цепи уровня топлива.
Обрыв в резисторе датчика топливного рычага на массу
Возможно неисправная комбинация приборов
Менее вероятна вероятность того, что компьютерный модуль PCM, BCM или топливного насоса вышел из строя.

Возможные решения

Связанные обсуждения DTC

P0300 Пропуски зажигания и другие коды на GMC Jimmy 2001 P0122 P0463 P0719 P1122 P1381Привет, у меня есть ряд проблем с моим GMC Jimmy (2001 / 4.3L), начиная с кода неисправности пропуска зажигания: — P0300 — Пропуски зажигания двигателя — P0122 — Короткое / низкое замыкание в цепи датчика 1 TP или APP — P0463 — Уровень топлива Сигнал цепи датчика высокий / обрыв — P0719 — Сигнал цепи переключателя TCC / тормоза «B» низкий / короткий — P1122 — TP c…
2007 PT Cruiser: коды OBD: P0700, P0750 и P0463У меня PT Cruiser 2007 года выпуска с рядным 2.4-цилиндровым двигателем 4 л. и AT, который, кажется, находится в «вялом режиме». Когда я еду, трансмиссия будет работать только на 2-й передаче. Также датчик уровня топлива показывает пустой или полный. Кто-нибудь знает, можно ли исправить эти проблемы с помощью кодов OBD?…
98 Jeep Grand Cherokee P0463 code coming upI have a Jeep Grand Cherokee Laredo with a major problem after trying to new batteries and a new alternator car keeps killing battery check for codes the only code that came up was p0463 I was wondering if that code is the problem my alternator is only reading 11.4 volts and when I put a brand new b…
2005 Nissan Frontier code P0463 fuel level sensor codeI just changed fuel level senor on my 95 frontier and I’m still getting fuel level senor high out put…
2009 Dodge Journey Engine Bogging down P0452 and P0463Question. Several months ago my gas Guage started reading Empty after i start the engine and it cycles through Full to Empty range cycle. I paid it no attention and just managed fuel by how many miles I had driven on that tank of gas. Figured it was the fuel sensor. Several months past and then I s…
Saab 2005 p0463Started ha ing issues with my 2005 Saab 93 fuel level sensor have code p0463 Fuel level sensor circuit open/short to B+ just replaced my fuel level sensor…
97 Gmc with 4.3L V6 says P0463Hi Just created an account here. Im from Sweden and my english is lousy =) My 97 safari has run like a deram until 2weeks ago It suddenly run irraric with misfire and loss power ECM only says P0463 witch is fuel level sensor high voltage And yes fuel meter has never worked well What to do, c…
Датчик уровня топлива (P0460, P0463)Привет всем, Ford Focus 2004 года моей жены, SE, 2.0 л, 4 цилиндра имеет следующие коды: 1. P0460 — Неисправность цепи датчика уровня топлива A 2. P0463 — Высокий входной сигнал цепи датчика уровня топлива A Кто-нибудь испытывал проблемы с этим конкретным код? Кто-нибудь знает, где это…
2006 Nissan Frontier with P0463 code.Just want to know if anyone has the same problem and what was the fixed.I have a Nissan Frontier 2006 with the check engine light on. The code is P0463, fuel level sensor «A» Circuit high. Failed emission test….
99 chrysler concorde lxi codes p1684 p0300 p0700 p0463I got 4 codes from the key dance a p1684 p0300 p0700 p0463 and the transmission is in limp mode anyone with some info would be greatly appreciated…

Нужна дополнительная помощь с кодом p0463?

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#1 ошибка P046C

#1‘,this.href); return false;»>##1 Сообщение bolt1 » 06.05.2011, 18:44

P0460 Неисправность в цепи датчика уровня топлива
P0461 Неправильный показатель / не отрегулирован датчик уровня топлива
P0462 Низкий показатель датчика уровня топлива
P0463 Высокий показатель датчика уровня топлива
P0464 Неисправность датчика уровня топлива
P0465 Неисправность в цепи датчика расхода продувки
P0466 Неправильный показатель / не отрегулирован датчик расхода продувки
P0467 Низкий показатель датчика расхода продувки
P0468 Высокий показатель датчика расхода продувки
P0469 Неисправность датчика расхода продувки

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#2 Re: ошибка P046C

#2‘,this.href); return false;»>##2 Сообщение bolt1 » 10.05.2011, 13:41

похоже не ЕГР, ошибка вылетает сразу после заправки
датчик в баке находится?

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#4 Re: ошибка P046C

#4‘,this.href); return false;»>##4 Сообщение bolt1 » 12.05.2011, 16:18

где находится этот датчик уровня топлива, тот с которого штатный комп читает информация?

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

r-aleks: Завсегдатай; Сообщения: 113; Возраст: 46; Зарегистрирован: 27.08.2009, 16:32; Автомобиль: 2,4 MT семь мест; Откуда: Москва.

#6 Re: ошибка P046C

#6‘,this.href); return false;»>##6 Сообщение r-aleks » 13.05.2011, 22:46

так и катаюсь, раз в неделю сбрасывая ошибку в тёплое время года
на поведении машины ошибка не сказывается.

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#7 Re: ошибка P046C

#7‘,this.href); return false;»>##7 Сообщение bolt1 » 14.05.2011, 22:17

В порыве энтузиазма (начитавшись нагугленных буржуйских страничек) купил новый клапан ЕГР, но проблему это не вылечило..

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

r-aleks: Завсегдатай; Сообщения: 113; Возраст: 46; Зарегистрирован: 27.08.2009, 16:32; Автомобиль: 2,4 MT семь мест; Откуда: Москва.

#8 Re: ошибка P046C

#8‘,this.href); return false;»>##8 Сообщение r-aleks » 18.05.2011, 00:33

bolt1 писал(а):свой тоже снял, сейчас смотрю- чистый, все работает как часы, никаких залипаний клапана
подумал даже его заглушить, но плюшек на АТ никто от этого не нашел, да и проблема скорее всего все таки в ДУТ

глуши, не глуши, один хрен — не поможет… ошибка то на уровне электроники

bolt1 писал(а):r-aleks, а при заправке- штатный БК косячит? ну типа того как я описывал выше?

да нема у меня штатного БК, только мультитроникс и есть…

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#9 Re: ошибка P046C

#9‘,this.href); return false;»>##9 Сообщение bolt1 » 18.05.2011, 10:04

эх, придется слазить в бак видимо

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#10 Re: ошибка P046C

#10‘,this.href); return false;»>##10 Сообщение bolt1 » 22.05.2011, 18:08

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

Вернуться в «Электроника, электрика»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 2 гостя

ДИАГНОСТИРУЙТЕ ВАШЕ АВТО САМИ!

Условия появления кода DTC

Включатель зажигания во включенном положении.

Условия установки кода неисправности.

Напряжение сигнала датчика уровня топлива выше 4,9902 В.

Действия, выполняемые при установке кода неисправности

Условия очистки кода неисправности/индикации неисправности

Указания по диагностике

Описание проверки

⏰Время чтения: 3 мин.

Высокое напряжение в цепи датчика уровня топлива

Описание схемы

Условия установки кода неисправности

Выходной сигнал датчика уровня топлива больше 85% шкалы показаний датчика.
Включено зажигание

Действия, выполняемые при установке кода неисправности

Контрольная лампа индикации неисправности не загорается.
Контроллер записывает рабочие условия в момент определения неисправности. Эта информация сохраняется в протоколах неисправностей.
Сохраняется архив диагностических кодов неисправности.

Условия очистки кода неисправности/индикации неисправности

Архив диагностических кодов неисправности очищается через 40 последовательных циклов нагрева без неисправностей.
Диагностический код неисправности может быть очищен сканирующим прибором.
Отключение питания контроллера ЭСУД более, чем на 10 секунд.

Диагностическая информация

Осмотреть жгут проводов на наличие повреждений.

Неизменяемые значения датчика уровня топлива могут привести к установке кода неисправности.

Проверки сопротивления датчика уровня топлива:

Пуст = 280 Ом или свыше.
Половина емкости = около 90 Ом
Полный = 38 Ом и менее.

Описание проверки

Числа, приведенные ниже, относятся к номерам операции в диагностической таблице:

Бортовая система диагностики (EOBD) предлагает мастеру выполнить основные проверки и сохранить состояние и данные неисправностей в сканирующем приборе. Это создает электронную копию данных, записанную при возникновении неисправности. Информация сохраняется в сканирующем приборе для дальнейшей обработки.
Определяет наличие неисправности. Просмотреть информацию буфера состояний для определения момента, когда был установлен код неисправности. Всегда регистрировать данную информацию.

DTC P0463 — Цепь датчика уровня топлива, высокое напряжение

Шаг	Операция	Значения	Да	Нет
1	Провести проверку бортовой системы диагностики (EOBD). Проверка проведена?	—	Перейти к операции 2	Перейти к «Проверка бортовой системы диагностики«.
2	Подключить сканирующий прибор к колодке диагностики. Запустить двигатель и совершить поездку согласно условиям протокола неисправностей. Устанавливается ли диагностический код неисправности Р0463?	—	Перейти к операции 3	Перейти к «Диагностическая информация«
3	Выключить зажигание. Отсоединить разъём топливного насоса. Включить зажигание. При помощи вольтметра, замерить уровень сигнала датчика уровня топлива на клемме 1 разъема датчика уровня топлива. Находится ли напряжение в пределах установленного значения?	0,4 — 4,5 В	Перейти к операции 4	Перейти к операции 6
4	Проверить надежное соединение с «массой» топливного бака и устранить неисправность при необходимости. Требуется ли ремонт?	—	Перейти к операции 11	Перейти к операции 5
5	Демонтировать топливный насос из топливного бака. Заново подсоединить разъём топливного насоса. Включить зажигание. Контролировать параметр датчика уровня топлива по сканирующему прибору, перемещая поплавок датчика уровня топлива из пустого в полное положение. Повторить процедуру 4 раза. При перемещении поплавка уменьшается/увеличивается ли значение датчика уровня топлива на сканирующем приборе?	—	Перейти к «Диагностическая информация«	Перейти к операции 8
6	Проверить отсутствие короткого замыкания с аккумулятором в цепи датчика уровня топлива и устранить как необходимо. Требуется ли ремонт?	—	Перейти к операции 7	Перейти к операции 9
7	Устранить короткое замыкание с аккумулятором в цепи датчика уровня топлива между разъемом жгута датчика уровня топлива и датчиком уровня топлива. Требуется ли ремонт?	—	Перейти к операции 11	—
8	Выключить зажигание. Заменить узел топливного насоса. Закончен ли ремонт?	—	Перейти к операции 11	—
9	Выключить зажигание. Подсоединить разъём топливного насоса. Отсоединить разъём контроллера электронной системы управления двигателем (ЭСУД). Включить зажигание. Используя цифровой вольтметр, замерить напряжение в сигнальной цепи на клемме К51. Находится ли напряжение в пределах установленного значения?	0,4 — 4,5 В	Перейти к операции 10	—
10	Выключить зажигание. Заменить контроллер ЭСУД. Закончен ли ремонт?	—	Перейти к операции 11	—
11	Используя сканирующий прибор, очистить диагностические коды неисправностей. Запустить двигатель и дать ему поработать на холостом ходу при нормальной рабочей температуре. Совершить поездку для установки кодов неисправности, как это указано во вспомогательном тексте. Сканирующий прибор определяет эту диагностику как прошедшую и успешную?	—	Перейти к операции 12	Перейти к операции 2
12	Проверьте, не установлены ли дополнительные диагностические коды неисправности. Отображены ли диагностические коды неисправности, которые не были продиагностированы?	—	Перейти к соответствующей таблице диагностических кодов неисправности	Система в норме

avatar

28.01.2012 07:05

#1

Подскажите по ошибке P0463 кто сталкивался?

загорается чек с ошибкой P0463 fuel levelsensor 1 or A signal high
Кто сталкивался, как бороться??
Машина- легаси 2006 EJ 204
28.01.2012 07:21

#2

предположу, что высокий уровень это КЗ в ДУТ или его цепи
28.01.2012 08:01

#3

Сообщение от Kender Nsk

предположу, что высокий уровень это КЗ в ДУТ или его цепи

Прозванивать?
28.01.2012 08:15

#4

начать с этого, или дождаться пока гуру ответят
28.01.2012 09:31

#5

Обрыв проводки, но скорее датчика.
Разъем датчика уровня топлива (возможно совмещенный с питанием насоса) расцепляйте и звоните.
28.01.2012 09:45

#6

может быть обрыв и датчик правильно показывать????
28.01.2012 09:50

#7

Там два датчика, поэтому может. А лампа мин.уровня бензина не моргает?

Профессиональный ремонт электро-реек Субару
28.01.2012 09:57

#8

Те, что видел — с общего (или пары сцепленных последовательно) датчика сигнал и на приборку, и на мозги забирали.
Если приборка кажет, пробуйте разъем мозгов передернуть.
28.01.2012 10:40

#9

Сообщение от igor vm

Там два датчика, поэтому может. А лампа мин.уровня бензина не моргает?

Не неморгает, горит когда мало и датчик норм показывает.
28.01.2012 11:00

#10

Слющяй да, зачем гадать откюваишь сЭрвис-манЮал, да, читаещь и делЯещь, слЮщай да!
28.01.2012 16:13

#11

после заправки полного бака, проехал не много и чек погас!
могут стереться контакты на модуле, по которым ходит поплавок? в том месте где ниже половины бака???
28.01.2012 16:22

#12
28.01.2012 16:51

#13

Сообщение от Sasha_A80

Чаще всего так и бывает.

спасет только замена модуля?
04.02.2012 22:34

#14

Такая же ошибка седня вечером вылезла. Указатель топлива работает.
Пока просто сбросил. Буду наблюдать.
04.02.2012 22:57

#15

Если выскакивает не сразу — скорее всего протерся датчик либо временами отваливается проодка. По показометру беды не заметить.
08.09.2015 00:05

#16

Саша правильно пишет про обрыв цепи. Я тут свои мозги распиновку проверяю и вот отрубил проводочек от мозгов и как раз загорелась ошибка P0463
08.09.2015 07:42

#17

Очень рекомендую отличать Р0463 при прошивки, иначе краткая потеря контакта в датчике светит ошибку и отключает круиз на три поездки. Полный отказ датчика уровня топлива и по показометру поймёте.
22.11.2016 04:51

#18

вылезла ошибка Р0463. Начал мигать значек бензина, уровень не показывает вообще. Вместе с этим загорается чек, круиз и антизанос. Обнуляю ошибку, остается только мигающий знак бензина и отсутствие уровня бензобака. После того как заглушу, все повторяется. авто Трибека.

искать обрыв?

продам гену,топливную рейку,катушки зажигания, дроссельную заслонку на 1G Beams
22.11.2016 08:52

#19

Аут97 25D AT USA
Аут97 25D AT Euro
Форя05 253 AT USA
Форя EJ205 AT JDM
22.11.2016 09:20

#20

Сообщение от buklet

Датчик менять..

как я понимаю этот датчик находится вместе с бензонасосом? код детали можете подсказать?

продам гену,топливную рейку,катушки зажигания, дроссельную заслонку на 1G Beams

Найдена следующая информация по ошибке P0463 для автомобиля CHEVROLET CAPTIVA (2011-2017), C140:

На русском языке:

Датчик уровня топлива — высокий уровень входного сигнала

На английском языке:

Fuel Level Sensor «A» Circuit High

Возможную причину возникновения и советы по устранению можно найти в каталоге причин и советов:

Найти причину >>>

Может быть полезным для решения вопроса по устранению неисправности у Chevrolet Captiva (C140):

Короткое замыкание проводки на «+», датчик уровня топлива, ECM

Высокий показатель датчика уровня топлива

ДИАГНОСТИКА КОДОВ НЕИСПРАВНОСТЕЙ

Определения типов диагностических кодов неисправности (DTC)

Коды неисправности, связанные с выбросом вредных веществ

Действия, выполняемые при установке кода неисправности — тип А

Контроллер включает контрольную лампу индикации неисправности (MIL) при обнаружении неисправности в процессе выполнения диагностики.

Действия, выполняемые при установке кода неисправности — тип E

Контроллер включает контрольную лампу индикации неисправности (MIL) во время следующего цикла зажигания, при котором вторично в процессе выполнения диагностики обнаруживается неисправность.

Условия стирания кода неисправности / выключения индикации неисправности — тип А или тип E

Контроллер выключает контрольную лампу индикации неисправности (MIL) через 3 последовательных цикла зажигания, в которых при выполнении диагностики не выявляются неисправности.
Текущий код неисправности «Последняя проверка прошла с нарушениями» удаляется после того, как диагностика будет выполнена удачно.
С помощью сканирующего прибора выключить контрольную лампу индикации неисправности и стереть DTC.

Коды неисправности, не связанные с выбросом вредных веществ

Действия, выполняемые при установке кода неисправности — тип С

Контроллер записывает код неисправности в память при обнаружении неисправности в процессе выполнения диагностики.
Как только происходит ошибка, загорается индикатор «В ближайшее время выполнить техническое обслуживание автомобиля» (SVS).
Если автомобиль оборудован информационным центром водителя, то на него может выведено сообщение.

Условия для стирания кодов неисправности — тип С

Данные о неисправностях, обнаруженных при последней предыдущей диагностике, или активные коды неисправности стираются, если при проведении диагностики неисправности не будут обнаружены.
С помощью сканирующего прибора стереть DTC.

Диагностические коды неисправностей

DTC	Описание	Тип ошибки	Горит контрольная лампа MIL	Горит контрольная лампа SVS
P0008	Работоспособность системы определения положения двигателя на ряду 1	Е	да	нет
P0009	Работоспособность системы определения положения двигателя на ряду 2	Е	да	нет
P0010	Цепь управления соленоидом привода регулирования фаз газораспределения впускного распредвала (CMP) на ряду 1	Е	да	нет
P0011	Работоспособность системы определения положения впускного распредвала (CMP) на ряду 1	Е	да	нет
P0013	Цепь управления соленоидом привода регулирования фаз газораспределения выпускного распредвала (CMP) на ряду 1	Е	да	нет
P0014	Работоспособность системы определения положения выпускного распредвала (CMP) на ряду 1	Е	да	нет
P0016	Соответствие положения коленвала (СКР) положению впускного распредвала (СМР) на ряду 1	Е	да	нет
P0017	Соответствие положения коленвала (СКР) положению выпускного распредвала (СМР) на ряду 1	Е	да	нет
P0018	Соответствие положения коленвала (СКР) положению впускного распредвала (СМР) на ряду 2	Е	да	нет
P0019	Соответствие положения коленвала (СКР) положению выпускного распредвала (СМР) на ряду 2	Е	да	нет
P0020	Цепь управления соленоидом привода регулирования фаз газораспределения впускного распредвала (CMP) на ряду 2	Е	да	нет
P0021	Работоспособность системы определения положения впускного распредвала (CMP) на ряду 2	Е	да	нет
P0023	Цепь управления соленоидом привода регулирования фаз газораспределения выпускного распредвала (CMP) на ряду 2	Е	да	нет
P0024	Работоспособность системы определения положения выпускного распредвала (CMP) на ряду 2	Е	да	нет
P0030	Цепь управления нагревателем датчика HO2S, ряд цилиндров 1, датчик 1	Е	да	нет
P0031	Цепь управления нагревателем датчика HO2S, ряд цилиндров 1, датчик 1, низкое напряжение	Е	да	нет
P0032	Цепь управления нагревателем датчика HO2S, ряд цилиндров 1, датчик 1, высокое напряжение	Е	да	нет
P0036	Датчик 2 ряда 1 цепи управления нагревателя HO2S	Е	да	нет
P0037	Цепь управления нагревателем датчика HO2S, ряд цилиндров 1, датчик 2, низкое напряжение	Е	да	нет
P0038	Датчик 2 ряда 1 высокого напряжения цепи управления нагревателя HO2S	Е	да	нет
P0040	Переставлены местами сигналы датчиков кислорода (HO2S) на рядах 1 и 2, датчик 1	Е	да	нет
P0041	Переставлены местами сигналы датчиков кислорода (HO2S) на рядах 1 и 2, датчик 2	Е	да	нет
P0050	Цепь управления нагревателем датчика HO2S, ряд цилиндров 2, датчик 1	Е	да	нет
P0051	Цепь управления нагревателем датчика HO2S, ряд цилиндров 2, датчик 1, низкое напряжение	Е	да	нет
P0052	Цепь управления нагревателем датчика HO2S, ряд цилиндров 2, датчик 1, высокое напряжение	Е	да	нет
P0053	Сопротивление нагревателя датчика кислорода (HO2S), ряд 1, датчик 1	A	да	нет
P0056	Цепь управления нагревателем датчика HO2S, ряд цилиндров 2, датчик 2	Е	да	нет
P0057	Цепь управления нагревателем датчика HO2S, ряд цилиндров 2, датчик 2, низкое напряжение	Е	да	нет
P0058	Цепь управления нагревателем датчика HO2S, ряд цилиндров 2, датчик 2, высокое напряжение	Е	да	нет
P0059	Сопротивление нагревателя датчика кислорода (HO2S), ряд цилиндров 2, датчик 1	A	да	нет
P0068	Параметры расхода воздуха на дроссельной заслонке	A	да	нет
P0100	Цепь датчика массового расхода воздуха (MAF)	Е	да	нет
P0101	Работоспособность датчика массового расхода воздуха (MAF)	Е	да	нет
P0102	Низкое напряжение в цепи датчика массового расхода воздуха (MAF)	Е	да	нет
P0103	Высокое напряжение в цепи датчика массового расхода воздуха (MAF)	Е	да	нет
P0111	Работоспособность датчика температуры впускного воздуха (IAT)	Е	да	нет
P0112	Цепь датчика температуры воздуха на впуске, низкий уровень сигнала	Е	да	нет
P0113	Цепь датчика температуры воздуха на впуске, высокий уровень сигнала	Е	да	нет
P0116	Работоспособность датчика температуры охлаждающей жидкости двигателя (ЕТС)	Е	да	нет
P0117	Цепь датчика температуры охлаждающей жидкости двигателя, низкий уровень сигнала	Е	да	нет
P0118	Цепь датчика температуры охлаждающей жидкости двигателя, высокий уровень сигнала	Е	да	нет
P0121	Работоспособность датчика 1 положения дроссельной заслонки (TP)	Е	да	нет
P0122	Цепь датчика 1 положения дроссельной заслонки (TP), низкое напряжение	Е	да	нет
P0123	Цепь датчика 1 положения дроссельной заслонки (TP), высокое напряжение	Е	да	нет
P0125	Температура охлаждающей жидкости двигателя (ЕСТ) недостаточна для включения замкнутого контура регулирования подачи топлива	Е	да	нет
P0128	Температура охлаждающей жидкости двигателя (ECT) ниже температуры регулирования термостата	Е	да	нет
P0130	Цепь датчика кислорода (HO2S), ряд 1, датчик 1	Е	да	нет
P0131	Цепь датчика HO2S, ряд цилиндров 1, датчик 1, низкое напряжение	Е	да	нет
P0132	Цепь датчика HO2S, ряд цилиндров 1, датчик 1, высокое напряжение	Е	да	нет
P0133	Датчик HO2S, ряд цилиндров 1, датчик 1, медленный отклик	Е	да	нет
P0135	Работоспособность нагревателя датчика HO2S, ряд цилиндров 1, датчик 1	Е	да	нет
P0137	Цепь датчика HO2S, ряд цилиндров 1, датчик 2, низкое напряжение	Е	да	нет
P0138	Датчик 2 ряда 1 высокого напряжения цепи датчика HO2S	Е	да	нет
P0140	Датчик HO2S, ряд цилиндров 1, датчик 2, недостаточный отклик	Е	да	нет
P0141	Работоспособность нагревателя датчика HO2S, ряд цилиндров 1, датчик 2	Е	да	нет
P0150	Цепь датчика кислорода (HO2S), ряд 2, датчик 1	Е	да	нет
P0151	Цепь датчика HO2S, ряд цилиндров 2, датчик 1, низкое напряжение	Е	да	нет
P0152	Цепь датчика HO2S, ряд цилиндров 2, датчик 1, высокое напряжение	Е	да	нет
P0153	Датчик HO2S, ряд цилиндров 2, датчик 1, медленный отклик	Е	да	нет
P0155	Работоспособность нагревателя датчика HO2S, ряд цилиндров 2, датчик 1	Е	да	нет
P0157	Цепь датчика HO2S, ряд цилиндров 2, датчик 2, низкое напряжение	Е	да	нет
P0158	Цепь датчика HO2S, ряд цилиндров 2, датчик 2, высокое напряжение	Е	да	нет
P0160	Датчик HO2S, ряд цилиндров 2, датчик 2, недостаточный отклик	Е	да	нет
P0161	Работоспособность нагревателя датчика HO2S, ряд цилиндров 2, датчик 2	Е	да	нет
P0196	Работоспособность датчика температуры моторного масла (ЕOТ)	Е	да	нет
P0197	Цепь датчика температуры моторного масла (EOT), низкое напряжение	Е	да	нет
P0198	Цепь датчика температуры моторного масла (EOT), высокое напряжение	Е	да	нет
P0201	Цепь управления форсунки 1	Е	да	нет
P0202	Цепь управления форсунки 2	Е	да	нет
P0203	Цепь управления форсунки 3	Е	да	нет
P0204	Цепь управления форсунки 4	Е	да	нет
P0205	Цепь управления форсунки 5	Е	да	нет
P0206	Цепь управления форсунки 6	Е	да	нет
P0219	Превышение оборотов двигателя	A	да	нет
P0221	Работоспособность датчика 2 положения дроссельной заслонки (TP)	Е	да	нет
P0222	Цепь датчика 2 положения дроссельной заслонки (TP), низкое напряжение	Е	да	нет
P0223	Цепь датчика 2 положения дроссельной заслонки (TP), высокое напряжение	Е	да	нет
P0261	Низкое напряжение цепи управления форсунки 1	Е	да	нет
P0262	Высокое напряжение цепи управления форсунки 1	Е	да	нет
P0264	Низкое напряжение цепи управления форсунки 2	Е	да	нет
P0265	Высокое напряжение цепи управления форсунки 2	Е	да	нет
P0267	Низкое напряжение цепи управления форсунки 3	Е	да	нет
P0268	Высокое напряжение цепи управления форсунки 3	Е	да	нет
P0270	Низкое напряжение цепи управления форсунки 4	Е	да	нет
P0271	Высокое напряжение цепи управления форсунки 4	Е	да	нет
P0273	Цепь управления форсунки 5, низкое напряжение	Е	да	нет
P0274	Цепь управления форсунки 5, высокое напряжение	Е	да	нет
P0276	Цепь управления форсунки 6, низкое напряжение	Е	да	нет
P0277	Цепь управления форсунки 6, высокое напряжение	Е	да	нет
P0300	Обнаружен пропуск зажигания	Е	да	нет
P0301	Обнаружен пропуск зажигания цилиндра 1	Е	да	нет
P0302	Обнаружен пропуск зажигания цилиндра 2	Е	да	нет
P0303	Обнаружен пропуск зажигания цилиндра 3	Е	да	нет
P0304	Обнаружен пропуск зажигания цилиндра 4	Е	да	нет
P0305	Обнаружен пропуск зажигания в цилиндре 5	Е	да	нет
P0306	Обнаружен пропуск зажигания в цилиндре 6	Е	да	нет
P0324	Работоспособность модуля датчика детонации	C	нет	да
P0327	Цепь датчика детонации (KS), ряд 1, низкое напряжение	C	нет	да
P0328	Цепь датчика детонации (KS), ряд 1, высокое напряжение	C	нет	да
P0332	Цепь датчика детонации (KS), ряд 2, низкое напряжение	C	нет	да
P0333	Цепь датчика детонации (KS), ряд 2, высокое напряжение	C	нет	да
P0335	Цепь датчика положения коленчатого вала (CKP)	A	да	нет
P0336	Работоспособность датчика положения коленчатого вала (CKP)	A	да	нет
P0337	Малая продолжительность включения цепи датчика положения коленчатого вала (CKP)	A	да	нет
P0338	Большая продолжительность включения цепи датчика положения коленчатого вала (CKP)	A	да	нет
P0341	Работоспособность датчика положения впускного распредвала (CMP), ряд 1	Е	да	нет
P0342	Цепь датчика положения впускного распредвала (CMP), низкое напряжение, ряд 1	Е	да	нет
P0343	Цепь датчика положения впускного распредвала (CMP), высокое напряжение, ряд 1	Е	да	нет
P0346	Работоспособность датчика положения впускного распредвала (CMP), ряд 2	Е	да	нет
P0347	Цепь датчика положения впускного распредвала (CMP), низкое напряжение, ряд 2	Е	да	нет
P0348	Цепь датчика положения впускного распредвала (CMP), высокое напряжение, ряд 2	Е	да	нет
P0350	Цепь управления катушкой зажигания	Е	да	нет
P0351	Цепь управления катушкой зажигания 1	Е	да	нет
P0352	Цепь управления катушкой зажигания 2	Е	да	нет
P0353	Цепь управления катушкой зажигания 3	Е	да	нет
P0354	Цепь управления катушкой зажигания 4	Е	да	нет
P0355	Цепь управления катушкой зажигания 5	Е	да	нет
P0356	Цепь управления катушкой зажигания 6	Е	да	нет
P0366	Работоспособность датчика положения коленчатого вала (CKP)	Е	да	нет
P0367	Цепь датчика положения выпускного распредвала (CMP), низкое напряжение, ряд 1	Е	да	нет
P0368	Цепь датчика положения выпускного распредвала (CMP), высокое напряжение, ряд 1	Е	да	нет
P0391	Работоспособность датчика положения выпускного распредвала (CMP), ряд 2	Е	да	нет
P0392	Цепь датчика положения выпускного распредвала (CMP), низкое напряжение, ряд 2	Е	да	нет
P0393	Цепь датчика положения выпускного распредвала (CMP), высокое напряжение, ряд 2	Е	да	нет
P0420	Низкая эффективность каталитического нейтрализатора ряда 1	Е	да	нет
P0430	Низкая производительность каталитического нейтрализатора, ряд цилиндров 2	Е	да	нет
P0443	Цепь управления клапаном продувки адсорбера СУПБ	Е	да	нет
P0451	Работоспособность датчика давления топлива в баке (FTP)	Е	да	нет
P0452	Цепь датчика давления топлива в баке (FTP), низкое напряжение	Е	да	нет
P0453	Цепь датчика давления топлива в баке (FTP), высокое напряжение	Е	да	нет
P0458	Низкое напряжение цепи управления клапаном продувки адсорбера СУПБ	Е	да	нет
P0459	Высокое напряжение цепи управления клапаном продувки адсорбера СУПБ	Е	да	нет
P0460	Цепь датчика уровня топлива	Е	да	нет
P0461	Работоспособность датчика 1 уровня топлива	Е	да	нет
P0462	Датчик уровня топлива 1, низкое напряжение	Е	да	нет
P0463	Датчик уровня топлива 1, высокое напряжение	Е	да	нет
P0480	Цепь управления реле вентилятора охлаждения, низкая скорость	Е	да	нет
P0481	Цепь управления реле вентилятора охлаждения, высокая скорость	Е	да	нет
P0500	Цепь датчика скорости автомобиля (VSS)	Е	да	нет
P0506	Низкая частота вращения на холостом ходу	Е	да	нет
P0507	Высокая частота вращения на холостом ходу	Е	да	нет
P0513	Неверный ключ противоугонной системы	Е	да	нет
P0521	Работоспособность датчика давления моторного масла (ЕOP)	C	нет	да
P0522	Цепь датчика давления моторного масла (ЕOP), низкое напряжение	C	нет	да
P0523	Цепь датчика давления моторного масла (ЕOP), высокое напряжение	C	нет	да
P0532	Цепь датчика давления охладителя в системе кондиционирования воздуха, низкое напряжение	Е	да	нет
P0533	Цепь датчика давления охладителя в системе кондиционирования воздуха, высокое напряжение	Е	да	нет
P0560	Параметры напряжения в системе	C	нет	да
P0562	Низкое напряжение системы	C	нет	да
P0563	Высокое напряжение системы	C	нет	да
P0571	Цепь тормозного переключателя 1	C	нет	да
P0601	Постоянное запоминающее устройство (ПЗУ) модуля управления	A	да	нет
P0602	Не запрограммирован модуль управления	A	да	нет
P0604	Оперативное запоминающее устройство (ОЗУ) блока управления	A	да	нет
P0606	Быстродействие процессора в модуле управления	A	да	нет
P0615	Цепь управления реле стартера	Е	да	нет
P0616	Низкое напряжение цепи управления реле стартера	Е	да	нет
P0617	Высокое напряжение цепи управления реле стартера	Е	да	нет
P0625	Цепь F-контакта генератора, низкое напряжение	C	нет	да
P0626	Цепь F-контакта генератора, высокое напряжение	C	нет	да
P0627	Обрыв цепи реле управления топливного насоса	Е	да	нет
P0628	Низкое напряжение в цепи реле управления топливного насоса	Е	да	нет
P0629	Высокое напряжение в цепи реле управления топливного насоса	Е	да	нет
P0633	Ключ противоугонной системы не запрограммирован	Е	да	нет
P0638	Требуемый режим управления приводом дроссельной заслонки (TAC)	A	да	нет
P0645	Цепь управления реле муфты кондиционера (A/C)	Е	да	нет
P0646	Низкое напряжение цепи управления реле муфты кондиционера (A/C)	Е	да	нет
P0647	Высокое напряжение цепи управления реле муфты кондиционера (A/C)	Е	да	нет
P0650	Цепь управления контрольной лампой индикации неисправности (MIL)	Е	да	нет
P0685	Органы управления двигателем, цепь управления реле зажигания	Е	да	нет
P0686	Органы управления двигателем, цепь управления реле зажигания, низкое напряжение	Е	да	нет
P0687	Органы управления двигателем, цепь управления реле зажигания, высокое напряжение	Е	да	нет
P0688	Органы управления двигателем, цепь обратной связи реле зажигания	Е	да	нет
P0689	Низкое напряжение цепи обратной связи реле зажигания органов управления двигателем	Е	да	нет
P0690	Цепь обратной связи реле зажигания системы управления двигателем, высокое напряжение	Е	да	нет
P0691	Низкое напряжение цепи управления реле 1 вентилятора системы охлаждения	Е	да	нет
P0692	Высокое напряжение цепи управления реле 1 вентилятора системы охлаждения	Е	да	нет
P0693	Низкое напряжение цепи управления реле 2 вентилятора системы охлаждения	Е	да	нет
P0694	Высокое напряжение цепи управления реле 2 вентилятора системы охлаждения	Е	да	нет
P0700	Контроллер КПП заставил загореться контрольную лампу индикации неисправности	A	да	нет
P0704	Цепь выключателя сцепления	C	нет	да
P1011	Положение парковки привода регулирования фаз газораспределения впускного распредвала (CMP), ряд 1	C	нет	да
P1012	Положение парковки привода регулирования фаз газораспределения выпускного распредвала (CMP), ряд 1	C	нет	да
P1013	Положение парковки привода регулирования фаз газораспределения впускного распредвала (CMP), ряд 2	C	нет	да
P1014	Положение парковки привода регулирования фаз газораспределения выпускного распредвала (CMP), ряд 2	C	нет	да
P1258	Превышение температуры охлаждающей жидкости двигателя — активизирован режим защиты	Е	да	нет
P1551	В процессе обучения не достигается положение упора дроссельной заслонки	A	да	нет
P1629	Не получен сигнал разрешения подачи топлива для противоугонной системы	Е	да	нет
P1631	Неверен сигнал, разрешающий подачу топлива для защиты от кражи	C	нет	да
P1632	Получен сигнал запрещения подачи топлива для противоугонной системы	Е	да	нет
P1648	Неверный код безопасности противоугонной системы	Е	да	нет
P1649	Код безопасности противоугонной системы не запрограммирован	C	нет	да
P1668	Цепь управления L-контакта генератора	C	нет	да
P2008	Цепь управления соленоидом изменения геометрии впускного коллектора (IMRC)	Е	да	нет
P2009	Цепь управления соленоидом изменения геометрии впускного коллектора (IMRC), низкое напряжение	Е	да	нет
P2010	Цепь управления соленоидом изменения геометрии впускного коллектора (IMRC), высокое напряжение	Е	да	нет
P2065	Цепь датчика уровня топлива 2	Е	да	нет
P2066	Работоспособность датчика 2 уровня топлива	Е	да	нет
P2067	Низкое напряжение цепи датчика 2 уровня топлива	Е	да	нет
P2068	Высокое напряжение цепи датчика 2 уровня топлива	Е	да	нет
P2076	Работоспособность датчика положения клапана регулировки впускного коллектора (IMT)	Е	да	нет
P2077	Цепь датчика положения клапана регулировки впускного коллектора (IMT), низкое напряжение	Е	да	нет
P2078	Цепь датчика положения клапана регулировки впускного коллектора (IMT), высокое напряжение	Е	да	нет
P2088	Цепь управления соленоидом привода регулирования фаз газораспределения впускного распредвала, низкое напряжение, ряд 1	Е	да	нет
P2089	Цепь управления соленоидом привода регулирования фаз газораспределения впускного распредвала, высокое напряжение, ряд 1	Е	да	нет
P2090	Цепь управления соленоидом привода регулирования фаз газораспределения выпускного распредвала, низкое напряжение, ряд 1	Е	да	нет
P2091	Цепь управления соленоидом привода регулирования фаз газораспределения выпускного распредвала, высокое напряжение, ряд 1	Е	да	нет
P2092	Цепь управления соленоидом привода регулирования фаз газораспределения впускного распредвала, низкое напряжение, ряд 2	Е	да	нет
P2093	Цепь управления соленоидом привода регулирования фаз газораспределения впускного распредвала, высокое напряжение, ряд 2	Е	да	нет
P2094	Цепь управления соленоидом привода регулирования фаз газораспределения выпускного распредвала, низкое напряжение, ряд 2	Е	да	нет
P2095	Цепь управления соленоидом привода регулирования фаз газораспределения выпускного распредвала, высокое напряжение, ряд 2	Е	да	нет
P2096	Нижний предел системы корректировки топливоподачи после каталитического нейтрализатора, ряд 1	Е	да	нет
P2097	Верхний предел системы корректировки топливоподачи после каталитического нейтрализатора, ряд 1	Е	да	нет
P2098	Нижний предел системы корректировки топливоподачи после каталитического нейтрализатора, ряд 2	Е	да	нет
P2099	Верхний предел системы корректировки топливоподачи после каталитического нейтрализатора, ряд 2	Е	да	нет
P2100	Цепь управления двигателем привода дроссельной заслонки (TAC)	A	да	нет
P2101	Работоспособность контроллера привода изменения положения дроссельной заслонки	A	да	нет
P2105	Система управления приводом дроссельной заслонки (TAC) — принудительное выключение двигателя	A	да	нет
P2107	Внутренняя цепь контроллера привода дроссельной заслонки (TAC)	C	нет	да
P2111	Система управления приводом дроссельной заслонки (TAC) — заедание дроссельной заслонки в открытом положении	A	да	нет
P2119	Работоспособность дроссельной заслонки в закрытом положении	A	да	нет
P2122	Низкое напряжение цепи датчика 1 положения педали акселератора (APP)	A	да	нет
P2123	Высокое напряжение цепи датчика 1 положения педали акселератора (APP)	A	да	нет
P2127	Низкое напряжение цепи датчика 2 положения педали акселератора (APP)	A	да	нет
P2128	Высокое напряжение цепи датчика 2 положения педали акселератора (APP)	A	да	нет
P2138	Корреляция датчиков 1-2 положения педали акселератора (APP)	A	да	нет
P2176	Не определено минимальное положение дроссельной заслонки	A	да	нет
P2177	Система корректировки топливоподачи, смесь бедная в режиме поддержания скорости или при ускорении, ряд 1	Е	да	нет
P2178	Система корректировки топливоподачи, смесь богатая в режиме поддержания скорости или при ускорении, ряд 1	Е	да	нет
P2179	Система корректировки топливоподачи, смесь бедная в режиме поддержания скорости или при ускорении, ряд 2	Е	да	нет
P2180	Система корректировки топливоподачи, смесь богатая в режиме поддержания скорости или при ускорении, ряд 2	Е	да	нет
P2187	Система корректировки топливоподачи, смесь бедная на холостом ходу, ряд 1	Е	да	нет
P2188	Система корректировки топливоподачи, смесь богатая на холостом ходу, ряд 1	Е	да	нет
P2189	Система корректировки топливоподачи, смесь бедная на холостом ходу, ряд 2	Е	да	нет
P2190	Система корректировки топливоподачи, смесь богатая на холостом ходу, ряд 2	Е	да	нет
P2195	Сигнал датчика кислорода (HO2S), отклонение в сторону обеднения, ряд 1, датчик 1	Е	да	нет
P2196	Сигнал датчика кислорода (HO2S), отклонение в сторону обогащения, ряд 1, датчик 1	Е	да	нет
P2197	Сигнал датчика кислорода (HO2S), отклонение в сторону обеднения, ряд 2, датчик 1	Е	да	нет
P2198	Сигнал датчика кислорода (HO2S), отклонение в сторону обогащения, ряд 2, датчик 1	Е	да	нет
P2227	Работоспособность датчика барометрического давления (BARO)	Е	да	нет
P2228	Цепь датчика барометрического давления (BARO), низкое напряжение	Е	да	нет
P2229	Цепь датчика барометрического давления (BARO), высокое напряжение	Е	да	нет
P2231	Замыкание сигнальной цепи датчика кислорода (HO2S) на цепь нагревателя, ряд 1, датчик 1	Е	да	нет
P2232	Замыкание сигнальной цепи датчика кислорода (HO2S) на цепь нагревателя, ряд 1, датчик 2	Е	да	нет
P2234	Замыкание сигнальной цепи датчика кислорода (HO2S) на цепь нагревателя, ряд 2, датчик 1	Е	да	нет
P2235	Замыкание сигнальной цепи датчика кислорода (HO2S) на цепь нагревателя, ряд 2, датчик 2	Е	да	нет
P2237	Цепь управления током накачки датчика кислорода (HO2S), ряд 1, датчик 1	Е	да	нет
P2238	Цепь управления током накачки датчика кислорода (HO2S), ряд 1, датчик 1, низкое напряжение	Е	да	нет
P2239	Цепь управления током накачки датчика кислорода (HO2S), ряд 1, датчик 1, высокое напряжение	Е	да	нет
P2240	Цепь управления током накачки датчика кислорода (HO2S), ряд 2, датчик 1	Е	да	нет
P2241	Цепь управления током накачки датчика кислорода (HO2S), ряд 2, датчик 1, низкое напряжение	Е	да	нет
P2242	Цепь управления током накачки датчика кислорода (HO2S), ряд 2, датчик 1, высокое напряжение	Е	да	нет
P2243	Цепь опорного напряжения датчика кислорода (HO2S), ряд 1, датчик 1	Е	да	нет
P2247	Цепь опорного напряжения датчика кислорода (HO2S), ряд 2, датчик 1	Е	да	нет
P2251	Цепь опорного низкого уровня датчика кислорода (HO2S), ряд 1, датчик 1	Е	да	нет
P2254	Цепь опорного низкого уровня датчика кислорода (HO2S), ряд 2, датчик 1	Е	да	нет
P2270	Сигнал датчика кислорода (HO2S), зависание на обеднение, ряд 1, датчик 2	Е	да	нет
P2271	Сигнал датчика кислорода (HO2S), зависание на обогащение, ряд 1, датчик 2	Е	да	нет
P2272	Сигнал датчика кислорода (HO2S), зависание на обеднение, ряд 2, датчик 2	Е	да	нет
P2273	Сигнал датчика кислорода (HO2S), зависание на обогащение, ряд 2, датчик 2	Е	да	нет
P2297	Работоспособность датчика HO2S при отключении подачи топлива в режиме торможения двигателем, ряд цилиндров 1, датчик 1	Е	да	нет
P2298	Работоспособность датчика HO2S при отключении подачи топлива в режиме торможения двигателем, ряд цилиндров 2, датчик 1	Е	да	нет
P2300	Цепь управления катушкой зажигания 1, низкое напряжение	Е	да	нет
P2301	Цепь управления катушкой зажигания 1, высокое напряжение	Е	да	нет
P2303	Цепь управления катушкой зажигания 2, низкое напряжение	Е	да	нет
P2304	Цепь управления катушкой зажигания 2, высокое напряжение	Е	да	нет
P2306	Цепь управления катушкой зажигания 3, низкое напряжение	Е	да	нет
P2307	Цепь управления катушкой зажигания 3, высокое напряжение	Е	да	нет
P2309	Цепь управления катушкой зажигания 4, низкое напряжение	Е	да	нет
P2310	Цепь управления катушкой зажигания 4, высокое напряжение	Е	да	нет
P2312	Цепь управления катушкой зажигания 5, низкое напряжение	Е	да	нет
P2313	Цепь управления катушкой зажигания 5, высокое напряжение	Е	да	нет
P2315	Цепь управления катушкой зажигания 6, низкое напряжение	Е	да	нет
P2316	Цепь управления катушкой зажигания 6, высокое напряжение	Е	да	нет
P2500	Цепь L-контакта генератора, низкое напряжение	C	нет	да
P2501	Цепь L-контакта генератора, высокое напряжение	C	нет	да
P2626	Цепь ограничения тока накачки датчика кислорода (HO2S), ряд 1, датчик 1	Е	да	нет
P2627	Цепь ограничения тока накачки датчика кислорода (HO2S), ряд 1, датчик 1, низкое напряжение	Е	да	нет
P2628	Цепь ограничения тока накачки датчика кислорода (HO2S), ряд цилиндров 1, датчик 1, высокое напряжение	Е	да	нет
P2629	Цепь ограничения тока накачки датчика кислорода (HO2S), ряд 2, датчик 1	Е	да	нет
P2630	Цепь ограничения тока накачки датчика кислорода (HO2S), ряд 2, датчик 1, низкое напряжение	Е	да	нет
P2631	Цепь ограничения тока накачки датчика кислорода (HO2S), ряд 2, датчик 1, высокое напряжение	Е	да	нет
U0001	Высокоскоростная шина передачи данных CAN	C	нет	да
U0101	Нарушена связь с контроллером КПП	C	нет	да
U0121	Нарушена связь с контроллером антиблокировочной тормозной системы (ABS)	C	нет	да
U0422	Получены неверные данные от блока управления электронными системами кузова	C	нет	да

Диагностический код неисправности (DTC) P0008 или P0009

Описание DTC

DTC P0008: Работоспособность системы определения положения двигателя на ряду 1

DTC P0009: Работоспособность системы определения положения двигателя на ряду 2

Диагностическая информация о неисправности

Перед использование настоящей диагностической процедуры следует выполнить проверку диагностической системы.

Описание цепей / систем

Контроллер электронной системы управления двигателем (ЭСУД) проверяет рассогласованность положений обеих распределительных валов одного ряда цилиндров и коленчатого вала. Рассогласованность возможна либо у направляющей звездочки каждого из рядов цилиндров, либо у коленчатого вала. Определив положение обоих распределительных валов ряда цилиндров двигателя, ЭСУД сравнивает полученные значения с контрольными. ЭСУД установит код неисправности, если оба определенных значения для одного ряда цилиндров двигателя превышают выверенное пороговое значение в этом же направлении.

Условия появления кода DTC

Диагностические коды неисправности P0010, P0011, P0013, P0014, P0020, P0021, P0023, P0024, P0341, P0342, P0343, P0346, P0347, P0348, P0366, P0367, P0368, P0391, P0392, P0393, P2088, P2089, P2090, P2091, P2092, P2093, P2094 и P2095 не установлены.
Двигатель работает.
Контроллер ЭСУД определил положения распредвала.
Коды неисправности DTC P0008 и P0009 выдаются постоянно, если выполняются указанные выше условия.

Условия установки кода неисправности.

ЭСУД определяет, что положение обоих распределительных валов какого-либо ряда цилиндров двигателя не согласовано с положением коленчатого вала более чем на 4 секунды.

Действия, выполняемые при установке кода неисправности

Диагностические коды неисправности P0008 и P0009 относятся к типу E.

Условия очистки кода неисправности

Диагностические коды неисправности P0008 и P0009 относятся к типу E.

Диагностическая информация

Осмотреть двигатель для выявления недавно проводившегося ремонта механической части двигателя. Неправильно установленная может вторичная цепь привода распределительного вала стать причиной появления этого кода неисправности.
Один неисправный привод регулирования фаз газораспределения или его клапан не могут привести к появлению этого кода неисправности. Этот диагностический алгоритм предназначен для обнаружения рассогласованности между первичной промежуточной звездочкой и вторичной цепью привода распределительного вала, или рассогласованности между первичной промежуточной звездочкой и коленчатым валом. Любое из этих условий может стать причиной нарушения согласованности фаз у кулачков обоих валов одного ряда цилиндров на одинаковое число градусов.
Наличие DTC P0008 и P0009 вместе с P0016, P0017, P0018 и P0019 указывает на возможную неисправность первичной цепи привода распределительного вала и рассогласованность между обеими промежуточными звездочками и коленчатым валом. Возможно также, что импульсный датчик коленчатого вала смещен, и не соответствует верхней мертвой точке (TDC) коленчатого вала.
Путем сравнения требуемого и фактического значений угла распредвала с помощью сканирующего прибора до выдачи кода неисправности можно определить, относится ли неисправность к одному распредвалу, одному ряду цилиндров, или же вызвана нарушением первичной синхронизации с коленчатым валом.

Проверка цепей / систем

Сканирующим прибором сбросить коды DTC.
Дать двигателю прогреться до нормальной рабочей температуры.
Дайте двигателю поработать на холостых оборотах в течение 10 минут или до установки кода неисправности. С помощью сканирующего прибора получить информацию о кодах неисправности; DTC P0008 и P0009 не должны быть установлены.

Испытание цепи / системы

Осмотреть цепи привода распределительных валов, проверяя на износ или рассогласование.

При обнаружении неисправности цепей привода распределительных валов или натяжителей следует обратиться к разделу «Компоненты цепей привода распределительных валов», Часть 1С2, «Механическая часть двигателя HFV6 3.2 L.»

Проверить, правильно ли установлен имульсный датчик на коленчатом вале.

При обнаружении неисправности, относящейся к коленчатому валу, следует обратиться к разделу «Коленчатый вал и коренные подшипники», Часть 1С2, «Механическая часть двигателя HFV6 3.2 L.»

Диагностические коды неисправности (DTC) P0010, P0013, P0020, P0023, P2088, P2089, P2090, P2091, P2092, P2093, P2094 или P2095

Описание DTC

DTC P0010 : Цепь управления соленоидом привода регулирования фаз газораспределения впускного распредвала (CMP) на ряду 1

DTC P0013 : Цепь управления соленоидом привода регулирования фаз газораспределения выпускного распредвала (CMP) на ряду 1

DTC P0020 : Цепь управления соленоидом привода регулирования фаз газораспределения впускного распредвала (CMP) на ряду 2

DTC P0023 : Цепь управления соленоидом привода регулирования фаз газораспределения выпускного распредвала (CMP) на ряду 2

DTC P2088 : Цепь управления соленоидом привода регулирования фаз газораспределения впускного распредвала (CMP) на ряду 1, низкое напряжение

DTC P2089 : Цепь управления соленоидом привода регулирования фаз газораспределения впускного распредвала (CMP) на ряду 1, высокое напряжение

DTC P2090 : Цепь управления соленоидом привода регулирования фаз газораспределения выпускного распредвала (CMP) на ряду 1, низкое напряжение

DTC P2091 : Цепь управления соленоидом привода регулирования фаз газораспределения выпускного распредвала (CMP) на ряду 1, высокое напряжение

DTC P2092 : Цепь управления соленоидом привода регулирования фаз газораспределения впускного распредвала (CMP) на ряду 2, низкое напряжение

DTC P2093 : Цепь управления соленоидом привода регулирования фаз газораспределения впускного распредвала (CMP) на ряду 2, высокое напряжение

DTC P2094 : Цепь управления соленоидом привода регулирования фаз газораспределения выпускного распредвала (CMP) на ряду 2, низкое напряжение

DTC P2095 : Цепь управления соленоидом привода регулирования фаз газораспределения выпускного распредвала (CMP) на ряду 2, высокое напряжение

Диагностическая информация о неисправности

Описание цепей / систем

Система привода регулирования фаз газораспределения позволяет контроллеру ЭСУД изменять фазы газораспределения распределительных валов во время работы двигателя. Сигнал клапана привода регулировки фаз газораспределения, поступающий от контроллера ЭСУД, представляет собой широтно-импульсный сигнал. Контроллер управляет циклом работы клапана привода, регулируя продолжительность включения клапана. Клапан привода регулировки фаз газораспределения управляет увеличением или уменьшением фаз для каждого распределительного вала. Клапан привода регулировки фаз газораспределения управляет потоком масла, подающего давление для увеличения или уменьшения фаз распределительных валов.

Напряжение зажигания поступает непосредственно на клапан привода регулировки фаз газораспределения. Контроллер ЭСУД контролирует работу клапана путем заземления цепи управления с помощью полупроводникового устройства, т.н. драйвера. Устройство снабжено цепью обратной связи, которая повышает напряжение. Контроллер ЭСУД может определить обрыв цепи управления, короткое замыкание на землю или на напряжение, контролируя напряжение обратной связи.

Условия появления кода DTC

Обороты двигателя выше 80 об/мин.
Напряжение зажигания 1 в диапазоне 10-18 В.
Контроллер ЭСУД выдал команду на включение и выключение соленоида привода регулировки фаз газораспределения минимум один раз в течение цикла зажигания.
Коды неисправности P0010, P0013, P0020, P0023, P2088, P2089, P2090, P2091, P2092, P2093, P2094 и P2095 выдаются постоянно, когда указанные выше условия соблюдаются более 1 секунды.

Условия установки кода неисправности.

P0010, P0013, P0020, P0023

Контроллер ЭСУД обнаружил обрыв в цепи соленоида привода CMP в течение более 4 секунд при выдаче команды на выключение соленоида.

P2088, P2090, P2092, P2094

Контроллер ЭСУД обнаружил замыкание на массу в цепи соленоида привода CMP в течение более 4 секунд при выдаче команды на выключение соленоида.

P2089, P2091, P2093, P2095

Контроллер ЭСУД обнаружил замыкание на напряжение питания в цепи соленоида привода CMP в течение более 4 секунд при выдаче команды на включение соленоида.

Контроллер ЭСУД обнаружил обрыв, замыкание на массу или на напряжение питания (B+) в цепи соленоида привода CMP при выдаче команды на выключение соленоида.
Условие выполняется на протяжении более 4 секунд.

Действия, выполняемые при установке кода неисправности

Диагностические коды неисправности P0010, P0013, P0020, P0023, P2088, P2089, P2090, P2091, P2092, P2093, P2094 и P2095 относятся к типу E.

Условия очистки кода неисправности

Диагностические коды неисправности P0010, P0013, P0020, P0023, P2088, P2089, P2090, P2091, P2092, P2093, P2094 и P2095 относятся к типу E.

Проверка цепей / систем

Прогреть двигатель до нормальной рабочей температуры, поднять обороты до 2000 об/мин на 10 секунд. Диагностические коды P0010, P0013, P0020, P0023, P2088, P2089, P2090, P2091, P2092, P2093, P2094 и P2095 не должны быть установлены.
Если автомобиль успешно прошел испытание на проверку цепей / систем, то следует обеспечить условия, требующиеся для проведения диагностики. Можно также обеспечить условия, зафиксированные в записях данных состояний / протоколов неисправностей.

Испытание цепи / системы

Выключить зажигание, отсоединить разъем жгута от соответствующего клапана привода регулирования фаз газораспределения распределительного вала.
Включить зажигание, убедиться, что не горит контрольная лампа, подключенная между контактом цепи зажигания и «массой».

Если контрольная лампа не горит, то проверить цепь зажигания на замыкание на «массу» или на обрыв / высокое сопротивление. Если при тестировании цепей неисправности не обнаружены и имеется обрыв предохранителя цепи зажигания, то следует проверить все компоненты, подключенные к цепи зажигания и, в случае необходимости, заменить.

Выключить зажигание, подключить контрольную лампу между контактом цепи управления и напряжением питания (В+).
Включить зажигание, подать с помощью сканирующего прибора на клапан привода регулирования фаз газораспределения команды «вкл.» и «выкл.» Контрольная лампа должна загореться и погаснуть в соответствии с поданными командами.

Если контрольная лампа все время горит, то проверить на замыкание на «массу» цепь управления. Если цепь исправна, заменить контроллер ЭСУД.
Если контрольная лампа не загорается, проверить цепь управления на замыкание на напряжение питания или обрыв/высокое сопротивление. Если при тестировании цепи неисправность не обнаружена, то заменить контроллер ЭСУД.

Включить зажигание, проверить наличие 2,0-3,0 В между контактом цепи управления и надежной массой.

Если напряжения в указанном диапазоне нет, то заменить контроллер ЭСУД.

Если при тестировании всех цепей / соединений неисправность не обнаружена, то проверить или заменить клапан привода регулировки фаз газораспределения распределительных валов.

Тестирование компонент

Измерить сопротивление между контактами клапана привода регулирования фаз газораспределения распределительных валов, которое должно равняться 7-12 Ом.

Если сопротивление не находится в указанном диапазоне, то заменить клапан привода регулирования фаз газораспределения распределительных валов

Проверить сопротивление между каждым из контактов и корпусом клапана привода регулирования фаз газораспределения распределительных валов. Сопротивления должны быть бесконечно большими.

Если сопротивление меньше, то заменить клапан привода регулирования фаз газораспределения распределительных валов.

Диагностические коды неисправности (DTC) P0011, P0014, P0021 или P0024

Описание DTC

DTC P0011: Работоспособность системы определения положения впускного распредвала (CMP) на ряду 1

DTC P0014: Работоспособность системы определения положения выпускного распредвала (CMP) на ряду 1

DTC P0021: Работоспособность системы определения положения впускного распредвала (CMP) на ряду 2

DTC P0024: Работоспособность системы определения положения выпускного распредвала (CMP) на ряду 2

Диагностическая информация о неисправности

Описание цепей / систем

Условия появления кода DTC

Прежде чем контроллер ЭСУД сообщит о неполадках DTC P0011, P0014, P0021 или P0024, должны успешно пройти проверки P0010, P0013, P0020, P0023, P0341, P0342, P0343, P0346, P0347, P0348, P0366, P0367, P0368, P0391, P0392, P0393, P2088, P2089, P2090, P2091, P2092, P2093, P2094 и P2095.
Коды неисправности P0016, P0017, P0018, P0019, P0335, P0336 и P0338 не устанавливаются.
Обороты двигателя выше 500 об/мин.
Двигатель должен ускоряться так, чтобы на систему привода регулирования фаз газораспределения была выдана команда перемещения из положения парковки в положение требуемой фазы. Этот процесс представляет собой цикл управления распределительным валом. Всего должно быть 4-10 циклов управления распределительным валом с продолжительностью нахождения в позиции смещения фазы в течение не менее 2,5 секунд в каждом цикле.
Двигатель работает приблизительно в течение 1,8 секунд.
Коды неисправности P0011, P0014, P0021 и P0024 выдаются постоянно, если указанные выше условия соблюдаются дольше 1 секунды.

Условия установки кода неисправности.

Контроллер ЭСУД обнаруживает разность между требуемым и фактическим угловым положением распределительного вала, превышающую 5 градусов.

ИЛИ

Контроллер ЭСУД обнаруживает разность между фактическим и фиксированным угловым положением распределительного вала, превышающую 1 градус.
Это условие сохраняется более 4 секунд.

Действия, выполняемые при установке кода неисправности

Диагностические коды неисправности P0011, P0014, P0021 и P0024 относятся к типу E.

Условия очистки кода неисправности

Диагностические коды неисправности P0011, P0014, P0021 и P0024 относятся к типу E.

Диагностическая информация

Состояние моторного масла в решающей степени влияет на работу системы привода регулирования фаз газораспределения распределительных валов.
Этот диагностический код может быть установлен вследствие низкого уровня масла. Для двигателя может потребоваться замена масла. С помощью сканирующего прибора можно также узнать значение параметра Engine Oil Life (Срок службы моторного масла).
Осмотреть двигатель для выявления недавно проводившегося ремонта механической части двигателя. К появлению этого кода неисправности может привести неправильная установка распределительного вала, привода регулирования фаз газораспределения или цепи привода распределительного вала.

Проверка цепей / систем

Важно: Решающее значение для правильной работы системы привода регулирования фаз газораспределения распределительных валов имеют уровень и давление моторного масла. Перед тем как продолжить эту диагностику, необходимо убедиться в наличии требуемого уровня и давления масла.

Зажигание включено, получить информацию о DTC сканирующим прибором. Убедиться, что не установлен ни один из следующих кодов неисправности. DTC P0016, P0017, P0018, P0019, P0335, P0336, P0338, P0341, P0342, P0343, P0346, P0347, P0348, P0366, P0367, P0368, P0391, P0392, P0393, P0521, P0522 или P0523.

Если какой-либо из перечисленных кодов неисправности установлен, то для выполнения дальнейшей диагностики обратиться к информации по соответствующему коду.

Двигатель работает на холостом ходу. Выдать команду на привод регулирования распредвала с предполагаемой неисправностью на перемещение с 0 на 40 градусов и обратно на ноль, наблюдая при этом соответствующие параметры отклонения угла CMP с помощью сканирующего прибора. Отклонение угла CMP должно быть в пределах 2 градусов для каждого положения в соответствии с командами.
Если автомобиль успешно прошел испытание на проверку цепей / систем, то следует обеспечить условия, требующиеся для проведения диагностики. Можно также обеспечить условия, зафиксированные в записях данных состояний / протоколов неисправностей.

Испытание цепи / системы

Выключить зажигание, отсоединить разъем жгута от соответствующего клапана привода регулирования фаз газораспределения распределительного вала.
Включить зажигание, убедиться в том, что не горит контрольная лампа, подключенная между контактом цепи зажигания и надежной массой.

Важно: Цепь зажигания подает напряжение на другие компоненты. Необходимо обеспечить проверку всех цепей на замыкание на «массу» и проверить на замыкание все компоненты, которые входят в цепь зажигания.

Если контрольная лампа не горит, то проверить цепь зажигания на замыкание на «массу» или на обрыв / высокое сопротивление. Если при тестировании цепей неисправности не обнаружены и имеется обрыв предохранителя цепи зажигания, то следует проверить все компоненты, подключенные к цепи зажигания и, в случае необходимости, заменить.

Выключить зажигание, подключить контрольную лампу между контактом 2 цепи управления и В+.
Включить зажигание, подать с помощью сканирующего прибора на клапан привода регулирования фаз газораспределения команды «вкл.» и «выкл.» Контрольная лампа должна загореться и погаснуть в соответствии с поданными командами.

Если контрольная лампа все время горит, то проверить на замыкание на «массу» цепь управления. Если цепь исправна, заменить контроллер ЭСУД.
Если контрольная лампа не загорается, проверить цепь управления на замыкание на напряжение питания или обрыв/высокое сопротивление. Если при тестировании цепи неисправность не обнаружена, то заменить контроллер ЭСУД.

Снять клапан привода регулирования фаз газораспределения распределительных валов. Осмотреть клапан привода регулирования фаз газораспределения распределительных валов и место установки и проверить на следующие неисправности:

Разорванные, закупоренные, неправильно установленные или отсутствующие сетчатые фильтры клапана привода регулирования фаз газораспределения распределительных валов.
Утечки моторного масла у посадочных поверхностей уплотнений клапана привода регулирования фаз газораспределения распределительных валов. Убедиться в отсутствии царапин на посадочных поверхностях клапана привода регулирования фаз газораспределения распределительных валов.
Просачивание масла у разъема клапана привода регулирования фаз газораспределения распределительных валов.

В случае обнаружения неисправности заменить клапан привода регулирования фаз газораспределения распределительных валов.

Если при тестировании всех цепей / соединений неисправность не обнаружена, то проверить или заменить клапан привода регулировки фаз газораспределения распределительных валов.

Тестирование компонент

Тестировать на наличие сопротивления 7-12 Ом между контактами клапан привода регулирования фаз газораспределения распределительных валов.

Если сопротивление не находится в указанном диапазоне, то заменить клапан привода регулирования фаз газораспределения распределительных валов

Проверить сопротивление между каждым из контактов и корпусом клапана привода регулирования фаз газораспределения распределительных валов. Сопротивления должны быть бесконечно большими.

Если сопротивление меньше, то заменить клапан привода регулирования фаз газораспределения распределительных валов.

Диагностические коды неисправности (DTC) P0016, P0017, P0018 или P0019

Описание DTC

DTC P0016: Соответствие положения коленвала (СКР) положению впускного распредвала (СМР) на ряду 1

DTC P0017: Соответствие положения коленвала (СКР) положению выпускного распредвала (СМР) на ряду 1

DTC P0018: Соответствие положения коленвала (СКР) положению впускного распредвала (СМР) на ряду 2

DTC P0019: Соответствие положения коленвала (СКР) положению выпускного распредвала (СМР) на ряду 2

Диагностическая информация о неисправности

Описание цепей / систем

Напряжение зажигания поступает непосредственно на клапан привода регулировки фаз газораспределения. Контроллер ЭСУД контролирует работу клапана путем заземления цепи управления с помощью полупроводникового устройства, т.н. драйвера. Контроллер ЭСУД сравнивает положение (угол поворота) распределительного вала с положением коленчатого вала.

Условия появления кода DTC

До того как контроллер ЭСУД может установить неисправности с кодами P0016, P0017, P0018 или P0019, необходимо чтобы не были обнаружены неисправности, соответствующие кодам DTC P0010, P0011, P0013, P0014, P0020, P0021, P0023, P0024, P0335, P0336, P0338, P0341, P0342, P0343, P0346, P0347, P0348, P0366, P0367, P0368, P0391, P0392, P0393, P2088, P2089, P2090, P2091, P2092, P2093, P2094 и P2095.
Двигатель работает в течение более 5 секунд.
Температура охлаждающей жидкости двигателя в пределах 0-95°C (32-203°F).
Рассчитанная температура моторного масла ниже 120°C (248°F).
Коды неисправности P0016, P0017, P0018 и P0019 выдаются постоянно, если указанные выше условия соблюдаются приблизительно в течение 10 минут.

Условия установки кода неисправности.

Контроллер ЭСУД обнаруживает одну из следующих неисправностей:

Контроллер ЭСУД обнаруживает нарушение согласованности положений распределительного и коленчатого валов.
Распределительный вал слишком опережает коленчатый вал.
Распределительный вал слишком отстает от коленчатого вала.

Контроллер ЭСУД обнаруживает разность между фактическим и фиксированным угловым положением распределительного вала, превышающую 1 градус.
Это условие сохраняется более 4 секунд.

Действия, выполняемые при установке кода неисправности

Диагностические коды неисправности P0016, P0017, P0018 и P0019 относятся к типу E.

Условия очистки кода неисправности

Диагностические коды неисправности P0016, P0017, P0018 и P0019 относятся к типу E.

Диагностическая информация

Осмотреть двигатель для выявления недавно проводившегося ремонта механической части двигателя. К появлению этого кода неисправности может привести неправильная установка распределительного вала, привода регулирования фаз газораспределения, датчика распределительного вала, датчика коленчатого вала или цепи привода распределительного вала.
Этот код неисправности может появиться, если привод регулирования фаз газораспределения находится в положении, соответствующем максимальному опережению или отставанию.
Наличие DTC P0008 и P0009 вместе с P0016, P0017, P0018 и P0019 указывает на возможную неисправность первичной цепи привода распределительного вала и рассогласованность между обеими промежуточными звездочками и коленчатым валом. Возможно также, что импульсный датчик коленчатого вала смещен, и не соответствует верхней мертвой точке (TDC) коленчатого вала.
Путем сравнения требуемого и фактического значений угла распредвала с помощью сканирующего прибора до выдачи кода неисправности можно определить, относится ли неисправность к одному распредвалу, одному ряду цилиндров, или же вызвана нарушением первичной синхронизации с коленчатым валом.

Испытание цепи / системы

Зажигание включено, получить информацию о DTC сканирующим прибором. Убедиться, что не установлен ни один из следующих кодов неисправности. DTC P0010, P0013, P0020, P0023, P0335, P0336, P0338, P0341, P0342, P0343, P0346, P0347, P0348, P0366, P0367, P0368, P0391, P0392, P0393, P2088, P2089, P2090, P2091, P2092, P2093, P2094 или P2095.

Если какой-либо из перечисленных кодов неисправности установлен, то для выполнения дальнейшей диагностики обратиться к информации по соответствующему коду.

Дать двигателю поработать на холостых оборотах при нормальной рабочей температуре в течение 10 минут. Диагностические коды P0016, P0017, P0018 или P0019 не должны быть установлены.

Если диагностические коды неисправности установлены, то проверить следующее:

Правильность установки датчиков распределительных валов.
Правильность установки датчика коленчатого вала.
Состояние натяжителя цепи привода распределительных валов.
Неправильно установленная цепь привода распределительного вала.
Чрезмерный свободный ход цепи привода распределительных валов.
Цепь привода распределительных валов пропускает зубцы.
Импульсный датчик коленчатого вала смещен по отношению к верхней мертвой точке коленчатого вала.

Если автомобиль успешно прошел испытание на проверку цепей / систем, то следует обеспечить условия, требующиеся для проведения диагностики. Можно также обеспечить условия, зафиксированные в записях данных состояний / протоколов неисправностей.

Диагностические коды неисправности (DTC) P0030, P0031, P0032, P0036, P0037, P0038, P0050, P0051, P0052, P0056, P0057 или P0058

Описание DTC

DTC P0030 : Цепь управления нагревателем датчика HO2S, ряд 1, датчик 1

DTC P0031 : Цепь управления нагревателем датчика HO2S, ряд 1, датчик 1, низкое напряжение

DTC P0032 : Цепь управления нагревателем датчика HO2S, ряд 1, датчик 1, высокое напряжение

DTC P0036 : Цепь управления нагревателем датчика HO2S, ряд 1, датчик 2

DTC P0037 :Цепь управления нагревателем датчика HO2S, ряд 1, датчик 2, низкое напряжение

DTC P0038 : Цепь управления нагревателем датчика HO2S, ряд 1, датчик 2, высокое напряжение

DTC P0050 : Цепь управления нагревателем датчика HO2S, ряд 2, датчик 1

DTC P0051 : Цепь управления нагревателем датчика HO2S, ряд 2, датчик 1, низкое напряжение

DTC P0052 : Цепь управления нагревателем датчика HO2S, ряд 2, датчик 1, высокое напряжение

DTC P0056 : Цепь управления нагревателем датчика HO2S, ряд 2, датчик 2

DTC P0057 : Цепь управления нагревателем датчика HO2S, ряд 2, датчик 2, низкое напряжение

DTC P0058 :Цепь управления нагревателем датчика HO2S, ряд 2, датчик 2, высокое напряжение

Диагностическая информация о неисправности

Цепь	Короткого замыкания с «массой»	Обрыв / высокое сопротивление	Замыкание на провод, находящийся под напряжением	Параметры сигнала
Напряжение зажигания	P0030, P0036, P0050, P0056	P0030, P0036, P0050, P0056	—	P0135, P0141, P0155, P0161
Цепь управления нагревателя HO2S, датчик 1	P0031, P0051	P0030, P0050	P0032, P0052	P0135, P0141, P0155, P0161
Цепь управления нагревателя HO2S, датчик 2	P0037, P0057	P0036, P0056	P0038, P0058	P0135, P0141, P0155, P0161

Описание схемы

Имеющийся у нагреваемого датчика кислорода (HO2S) нагреватель сокращает время, требующееся для прогрева датчика до рабочей температуры, и поддерживает эту температуру при длительных периодах работы на холостых оборотах. При включении зажигания, напряжение зажигания подается непосредственно на нагреватель датчика. Сначала, когда датчики холодные, контроллер ЭСУД управляет работой нагревателя, периодически замыкая цепь управления на «массу». Благодаря управлению темпом нагрева датчиков устраняется вероятность воздействия на датчики термического удара, который возможен из-за отложения на датчиках конденсата. После истечения заданного периода времени контроллер ЭСУД подает команду на постоянное включение нагревателей. После нагрева датчика до рабочей температуры, контроллер ЭСУД может периодически замыкать цепь управления на «массу», поддерживая требуемую температуру.

Контроллер ЭСУД контролирует работу нагревателя путем заземления цепи управления с помощью полупроводникового устройства, т.н. драйвера. Это устройство снабжено цепью обратной связи, которая повышает напряжение. Контроллер ЭСУД может определить обрыв цепи управления, короткое замыкание на землю или на напряжение, контролируя напряжение обратной связи.

Управляющий датчик кислорода использует следующие цепи:

Сигнальная цепь
Цепь опорного низкого уровня
Цепь напряжения зажигания
Цепь управления нагревателем

Условия появления кода DTC

P0030, P0031, P0032, P0050, P0051, P0052

Напряжение зажигания в пределах 10,5-18 В.
Обороты двигателя выше 80 об/мин.
На нагреватель датчика кислорода (HO2S) подается команда включения и выключения минимум один раз за цикл зажигания.
Коды неисправности выдаются постоянно, если указанные выше условия выполняются в течение 1 секунды.

P0036, P0037, P0038, P0056, P0057, P0058

Напряжение зажигания в пределах 10,5-18 В.
Обороты двигателя выше 80 об/мин.
На нагреватель датчика кислорода (HO2S) подается команда включения и выключения минимум один раз за цикл зажигания.
Контрольный датчик кислорода (HO2S) имеет рабочую температуру.
Коды неисправности выдаются постоянно, если указанные выше условия выполняются в течение 1 секунды.

Условия установки кода неисправности.

P0030, P0036, P0050 и P0056 Контроллер ЭСУД обнаруживает обрыв в цепях нагревателя датчика кислорода (HO2S) при выдаче команды на выключение нагревателя. Условие выполняется дольше 4 секунд.

P0031, P0037, P0051 и P0057 Контроллер ЭСУД обнаруживает замыкание на массу в цепях нагревателя датчика кислорода (HO2S) при выдаче команды на выключение нагревателя. Условие выполняется дольше 4 секунд.

P0032, P0038, P0052 и P0058 Контроллер ЭСУД обнаруживает замыкание на напряжение питания в цепях нагревателя датчика кислорода (HO2S) при выдаче команды на включение нагревателя. Условие выполняется дольше 4 секунд.

Действия, выполняемые при установке кода неисправности

Коды неисправности P0030, P0031, P0032, P0036, P0037, P0038, P0050, P0051, P0052, P0056, P0057 и P0058 относятся к типу E.

Условия очистки кода неисправности/индикации неисправности

Коды неисправности P0030, P0031, P0032, P0036, P0037, P0038, P0050, P0051, P0052, P0056, P0057 и P0058 относятся к типу E.

Диагностическая информация

Если неисправность носит неустойчивый характер, перемещать соответствующие жгуты проводов и разъемы при работающем двигателе, контролируя с помощью сканирующего прибора состояние цепи соответствующего компонента. Параметр состояния цепи изменяется от OK (Исправно) или Indeterminate (Не определено) к Fault (Неисправно), если это условие связано с цепью или разъемом. Информация модуля управления (ODM) находится в списке данных модуля.
Обрыв цепи предохранителя в цепи нагревателя управляющего датчика кислорода может быть связан с нагревательным элементов в одном из датчиков. Эта неисправность может отсутствовать до тех пор, пока датчик не поработает в течение некоторого времени. Если в цепи нагревателя неисправности нет, то необходимо с помощью цифрового мультиметра проверить ток в каждом из нагревателей, чтобы выяснить, не вызван ли обрыв в предохранителе нагревательным элементом одного из нагревателей. Проверить, не контактирует ли вывод зонда или жгут с элементами выпускной системы.

Проверка цепей / систем

Двигатель работает на холостых оборотах при рабочей температуре в течение не менее чем 30 секунд. Получить информацию о DTC. DTC P0030, P0031, P0032, P0036, P0037, P0038, P0050, P0051, P0052, P0056, P0057 и P0058 не должны быть установлены.

Испытание цепи / системы

Выключить зажигание, отсоединить разъем жгута проводов на соответствующем нагреваемом датчике кислорода (HO2S).
Включить зажигание, убедиться в том, что контрольная лампа загорается между контактом цепи зажигания и надежной массой.

Если контрольная лампа не горит, то проверить цепь зажигания на замыкание на «массу» или на обрыв / высокое сопротивление. Если при тестировании цепей неисправности не обнаружены и имеется обрыв предохранителя цепи зажигания, то следует проверить все компоненты, подключенные к цепи зажигания 1 и, в случае необходимости, заменить.

Выключить зажигание, подключить контрольную лампу между контактом цепи управления нагревателем и напряжением «B+». Контрольная лампа не должна гореть.

Если контрольная лампа постоянно горит, то проверить цепь управления на замыкание на «массу». Если при тестировании цепи / соединений неисправность не обнаружена, то заменить контроллер ЭСУД.

Важно: Цепь управления нагревателя HO2S подключается к источнику напряжения внутри контроллера ЭСУД. Нормальным для цепи управления является напряжение в пределах 2,0 — 3,0 вольта.

Включить двигатель на холостых оборотах и проверить, горит ли контрольная лампа непрерывно или вспыхивает.

Если контрольная лампа постоянно не горит, то проверить цепь управления на замыкание на провод, находящийся под напряжением, или на обрыв / высокое сопротивление. Если при тестировании цепи / соединений неисправность не обнаружена, то заменить контроллер ЭСУД.

Включить зажигание, тестировать на наличие 2,0 — 3,0 вольт между контактом «D» цепи управления и «массой».

Если напряжение не находится в указанном диапазоне, то заменить контроллер ЭСУД.

Если при тестировании всех цепей / соединений неисправность не обнаружена, то проверить или заменить кислородный датчик HO2S.

Тестирование компонент

Выключить зажигание, отсоединить разъем жгута от соответствующего датчика кислорода (с электронагревателем) (HO2S).
Проверить сопротивление нагревателя датчика кислорода, которое должно равняться 3-35 Ом.

Если сопротивление не находится в указанном диапазоне, то заменить кислородный датчик.

Диагностический код неисправности (DTC) P0040 или P0041

Описание DTC

DTC P0040: Переставлены местами сигналы датчиков кислорода (HO2S) на рядах 1 и 2, датчик 1

DTC P0041: Переставлены местами сигналы датчиков кислорода (HO2S) на рядах 1 и 2, датчик 2

Диагностическая информация о неисправности

Описание цепей / систем

Код неисправности «Переставлены местами сигналы датчиков кислорода (HO2S)» выдается, если контроллер ЭСУД обнаруживает, что напряжения сигналов с датчиков кислорода (HO2S) противоположны состоянию согласно выданной команде.

Управляющий датчик кислорода использует следующие цепи:

Сигнальная цепь
Цепь опорного низкого уровня
Цепь напряжения зажигания
Цепь управления нагревателем

Условия появления кода DTC

P0040 или P0041

Напряжение зажигания в пределах 10,5-18 В.
Обороты двигателя выше 80 об/мин.
На нагреватель датчика кислорода (HO2S) подается команда включения и выключения минимум один раз за цикл зажигания.
Коды неисправности выдаются постоянно, если указанные выше условия выполняются в течение 1 секунды.

Условия установки кода неисправности.

P0040 или P0041

Действия, выполняемые при установке кода неисправности

Коды неисправности P0040 и P0041 относятся к типу E.

Условия очистки кода неисправности/индикации неисправности

Коды неисправности P0040 и P0041 относятся к типу E.

Диагностическая информация

Если неисправность носит неустойчивый характер, перемещать соответствующие жгуты проводов и разъемы при работающем двигателе, контролируя с помощью сканирующего прибора состояние цепи соответствующего компонента. Если параметр состояния цепи изменяется с «OK» (исправно) или «Indeterminate» (не определено) на «Fault» (неисправно), имеется неисправность, связанная с цепью или разъемом. Информация модуля управления (ODM) находится в списке данных модуля.
Обрыв цепи предохранителя в цепи нагревателя управляющего датчика кислорода может быть связан с нагревательным элементов в одном из датчиков. Эта неисправность может отсутствовать до тех пор, пока датчик не поработает в течение некоторого времени. Если в цепи нагревателя неисправности нет, то необходимо с помощью цифрового мультиметра проверить ток в каждом из нагревателей, чтобы выяснить, не вызван ли обрыв в предохранителе нагревательным элементом одного из нагревателей. Проверить, не контактирует ли вывод зонда или жгут с элементами выпускной системы.

Диагностический код неисправности (DTC) P0053 или P0059

Описание DTC

DTC P0053 :Сопротивление нагревателя датчика кислорода (HO2S), ряд 1, датчик 1

DTC P0041 : Сопротивление нагревателя датчика кислорода (HO2S), ряд 2, датчик 1

Диагностическая информация о неисправности

Описание цепей / систем

Датчики кислорода с электронагревателем используются для контроля топлива и контроля после нейтрализатора. Каждый датчик кислорода сравнивает содержание кислорода в окружающем воздухе с содержанием кислорода в выхлопе. Датчик кислорода должен иметь рабочую температуру, чтобы выдавать правильный сигнал напряжения. Нагревательный элемент внутри датчика кислорода (HO2S) сокращает время, требующееся для достижения рабочей температуры датчика. Напряжение подается на нагреватель через предохранитель по цепи зажигания. При работающем двигателе масса на нагреватель подается по цепи низкого уровня нагревателя датчика кислорода (HO2S), через драйвер низкого уровня в контроллере. С контроллера выдается команда на включение и выключение нагревателя с целью поддержания температуры датчика кислорода (HO2S) в определенном диапазоне.

Контроллер определяет температуру путем измерения тока, протекающего через нагреватель, и расчета сопротивления. На основании сопротивления в контроллере определяется температура датчика. Для управления функционированием нагревателя в датчиках используется широтно-импульсная модуляция (ШИМ). В контроллере рассчитывается сопротивление нагревателя при холодном пуске двигателя. Эта диагностическая процедура выполняется только один раз за цикл зажигания. Если контроллер обнаруживает, что рассчитанное сопротивление нагревателя находится вне ожидаемого диапазона значений, выдаются эти коды неисправности.

Условия появления кода DTC

Диагностические коды неисправности P0112, P0113, P0117, P0118 не установлены.
Двигатель работает.
Зажигание выключено дольше 10 часов.
Параметр датчика температуры охлаждающей жидкости двигателя (ECT) при пуске двигателя находится между -30°C и +45°C (-22°F и +113°F).
Разница параметров датчика ECT и датчика температуры воздуха во впускном коллекторе (IAT) менее 8°C (14°F) при пуске двигателя.
Коды неисправности P0053 и P0059 выдаются один раз за цикл вождения, если выполняются указанные выше условия.

Условия установки кода неисправности.

P0053 и P0059

Контроллер обнаруживает, что цепь управления низкого уровня соответствующего нагревателя датчика кислорода HO2S при пуске двигателя находится вне установленного диапазона.

Действия, выполняемые при установке кода неисправности

Диагностические коды неисправности DTC P0053 и P0059 относятся к типу A.

Условия очистки кода неисправности/индикации неисправности

Диагностические коды неисправности DTC P0053 и P0059 относятся к типу A.

Проверка цепей / систем

Прогреть двигатель до рабочей температуры. При работающем двигателе наблюдать параметр нагревателя датчика кислорода HO2S с помощью сканирующего прибора. Значение должно изменяться приблизительно от 2 А до чуть выше 1 А.
При работающем двигателе при рабочей температуре наблюдать параметр нагревателя датчика кислорода HO2S с помощью сканирующего прибора и покачивать соответствующую проводку и разъемы.

Если при таком воздействии параметр изменяется, отремонтировать жгут проводов или разъем.

Испытание цепи / системы

Выключить зажигание, отсоединить разъем жгута проводов от соответствующего датчика кислорода HO2S.
Включить зажигание, убедиться в том, что контрольная лампа горит при подключении между контактом цепи напряжения «B+» и надежной массой.

Если контрольная лампа не горит, проверить цепь напряжения «B+» на замыкание на массу или на обрыв / высокое сопротивление. Если цепи исправны, но перегорел предохранитель «B+», заменить датчик кислорода HO2S.

Выключить зажигание, убедиться в том, что контрольная лампа не горит между контактом цепи управления низкого уровня соответствующего датчика кислорода HO2S и цепью напряжения «B+».

Если контрольная лампа горит, проверить цепь управления низкого уровня на замыкание на массу.

Подключить контрольную лампу между контактом цепи управления низкого уровня нагревателя соответствующего датчика кислорода HO2S и контактом цепи напряжения «B+».
При работающем двигателе контрольная лампа должна непрерывно гореть или мигать.

Если контрольная лампа не горит постоянно или не мигает, проверить цепь управления низкого уровня на замыкание на напряжение питания и обрыв цепи / высокое сопротивление. Если цепь исправна, заменить контроллер.

Выключить зажигание, подключить перемычку с предохранителем 30 А между контактом цепи «B+» и цепью управления низкого уровня нагревателя на соответствующем датчике кислорода HO2S.
При работающем двигателе с помощью сканирующего прибора убедиться в том, что параметр нагревателя соответствующего датчика кислорода HO2S показывает 0,0 А.

Если сканирующий прибор не показывает 0,0 А, проверить цепь «B+» нагревателя и цепь управления низкого уровня на сопротивление выше 3 Ом. Если цепь исправна, заменить контроллер.

Если все цепи исправны, заменить соответствующий датчик кислорода HO2S.

Диагностический код неисправности (DTC) P0068

Описание DTC

DTC P0068: Параметры расхода воздуха на дроссельной заслонке

Диагностическая информация о неисправности

Описание цепей / систем

В контроллере электронной системы управления двигателем (ЭСУД) для расчета ожидаемой величины расхода воздуха используется следующая информация:

Датчик положения дроссельной заслонки (TP).
Температура впускного воздуха (IAT).
Обороты двигателя.

Условия появления кода DTC

Коды неисправности P2101 или P2119 не установлены.
Двигатель работает.
Код неисправности P0068 выдается постоянно при выполнении указанных выше условий.

Условия установки кода неисправности.

Контроллер ЭСУД обнаруживает, что положение дроссельной заслонки и показываемая нагрузка двигателя не соответствуют ожидаемой нагрузке и положению дроссельной заслонки в течение менее 1 секунды.

Действия, выполняемые при установке кода неисправности

Диагностический код неисправности DTC P0068 относится к типу А.

Условия очистки кода неисправности/индикации неисправности

Диагностический код неисправности DTC P0068 относится к типу А.

Испытание цепи / системы

Проверить следующее:

Отсутствие трещин, перекручивания, а также надежность соединения вакуумных шлангов, как показано на информационной табличке по контролю токсичности выхлопных газов автомобиля.
Тщательно проверить шланги на утечки и засорения.
Утечка воздуха в зоне монтажа корпуса дроссельной заслонки и уплотнительные поверхности впускного коллектора.

Проверить корпус дроссельной заслонки на наличие следующих неисправностей:

Ослабление крепления или повреждение дроссельной заслонки.
Поломка оси дроссельной заслонки.
Какое-либо повреждение корпуса дроссельной заслонки.

При наличии какого-либо из этих условий заменить корпус дроссельной заслонки в сборе.

Подключить сканирующий прибор и подождать, пока двигатель не достигнет рабочей температуры. Наблюдать параметры датчика MAF.
Создать протокол с перечнем данных двигателя, выполнив перечисленные ниже действия.

Запустить двигатель на холостом ходу.
Медленно повысить обороты двигателя до 3000 об/мин, затем вернуться на холостой ход.
Завершить создание протокола и просмотреть данные.
По кадрам просмотреть параметры датчика MAF/TP. Параметры датчика MAF/TP должны плавно и непрерывно изменяться по мере повышения оборотов двигателя и возвращения на холостой ход.

Если параметры датчика MAF/TP не изменяются непрерывно и плавно по мере возрастания оборотов двигателя и возвращения на холостой ход, найти неисправный датчик и заменить его.

Диагностические коды неисправности (DTC) P0100, P0102 или P0103

Описание DTC

DTC P0100: Цепь датчика массового расхода воздуха (MAF)

DTC P0102: Цепь датчика массового расхода воздуха (MAF), низкая частота

DTC P0103: Цепь датчика массового расхода воздуха (MAF), высокая частота

Диагностическая информация о неисправности

Цепь	Короткого замыкания с «массой»	Высокое сопротивление	Разрыва	Замыкание на провод, находящийся под напряжением	Параметры сигнала
Напряжение зажигания 1	P0102	P0101	P0100	—	P0101
Сигнал датчика MAF	P0102	P0101	P0103	P0103	P0101
Низкое опорное напряжение	—	P0101, P0103	P0103	—	P0101

Описание цепей / систем

Датчик массового расхода воздуха (MAF) расположен во впускном воздуховоде. Датчик MAF представляет собой воздушный расходомер, измеряющий количество воздуха, поступающего в двигатель. В датчике MAF используется нагретая пленка, охлаждаемая потоком воздуха, поступающим в двигатель. Охлаждение пропорционально расходу воздуха. При возрастании расхода воздуха возрастает ток, требующийся для поддержания постоянной температуры нагретой пленки. Контроллер ЭСУД использует датчик MAF для обеспечения требуемой топливоподачи во всех режимах работы двигателя.

Условия появления кода DTC

P0100

Двигатель работает.
Напряжение зажигания 1 превышает 10,5 В.
Код неисправности P0100 выдается постоянно, если указанные выше условия соблюдаются дольше 1 секунды.

P0102 или P0103

До того как контроллер ЭСУД может установить неисправности с кодами P0102 или P0103, необходимо чтобы не были обнаружены неисправности, соответствующие кодам P0121, P0122, P0123, P0221, P0222, P0223, P0336 и P0338.
Двигатель работает.
Обороты двигателя превышают 320 об/мин.
Напряжение зажигания 1 превышает 7,5 В.
Коды неисправности P0102 и P0103 выдаются постоянно, если указанные выше условия выполняются менее 1 секунды.

Условия установки кода неисправности.

P0100

Контроллер ЭСУД обнаруживает, что сигнал датчика MAF вышел за пределы заданного диапазона расчетных значений массового расхода воздуха.
Это условие сохраняется в течение 4 секунд.

P0102

Контроллер ЭСУД обнаруживает, что сигнал датчика MAF менее -11,7 грамм в секунду.
Это условие сохраняется более 4 секунд.

P0103

Контроллер ЭСУД обнаруживает, что сигнал датчика MAF более 294 грамм в секунду.
Это условие сохраняется более 4 секунд.

Действия, выполняемые при установке кода неисправности

Коды неисправности P0100, P0102 и P0103 относятся к типу E.

Условия очистки кода неисправности

Коды неисправности P0100, P0102 и P0103 относятся к типу E.

Диагностическая информация

Осмотреть жгут датчика MAF и проверить, не расположен ли он слишком близко к следующим компонентам:

Проводка или вторичные обмотки катушек зажигания
Любые соленоиды
Любые реле
Любые моторы

Ускорение с места с полностью открытой дроссельной заслонкой (WOT) должно вызвать быстрое увеличение показаний датчика MAF на сканирующем приборе. Это увеличение должно происходить от 3-10 г/с при холостых оборотах до 150 г/с и более во время переключения 1-2. Если увеличение не наблюдается, то необходимо проверить, нет ли помех движению воздуха в системе впуска или выпуска.
Проверить, не загрязнены ли чувствительные элементы датчика MAF и не происходит ли проникновение воды в них. Если датчик загрязнен, то выполнить очистку. Если очистить датчик невозможно, то заменить его.
Высокое сопротивление может привести к ухудшению работоспособности двигателя еще до установки диагностического кода неисправности.

Проверка цепей / систем

Оставить двигатель работать на холостых оборотах в течение 1 минуты, с помощью сканирующего прибора получить информацию о диагностических кодах неисправности. Коды P0100, P0102 и P0103 не должны быть установлены.
Если автомобиль успешно прошел испытание на проверку цепей / систем, то следует обеспечить условия, требующиеся для проведения диагностики. Можно также обеспечить условия, зафиксированные в записях данных состояний / протоколов неисправностей.

Испытание цепи / системы

Выключить зажигание, отсоединить разъем жгута от датчика MAF.

Примечание: Для такой проверки НЕЛЬЗЯ использовать контрольную цепь с низким уровнем сигнала в разъеме жгута проводов компонентов. Повреждение этого блока управления может привести к повышению тока.

Включить зажигание, убедиться, что не горит контрольная лампа, подключенная между контактом цепи зажигания и «массой».

Если контрольная лампа не горит, то проверить цепь зажигания на замыкание на «массу» или на обрыв / высокое сопротивление. Если при тестировании цепей неисправности не обнаружены и имеется обрыв предохранителя цепи зажигания, то следует проверить все компоненты, подключенные к цепи зажигания и, в случае необходимости, заменить.

Проверить, что горит контрольная лампа, подключенная между напряжением «В+» и контактом цепи массы.

Если контрольная лампа не горит, устранить обрыв / высокое сопротивление в цепи контакта массы.

С помощью сканирующего прибора проверить, превышает ли напряжение датчика MAF значение 4,8 вольта.

Если напряжение меньше указанного, проверить сигнальную цепь на замыкание на массу. Если при тестировании цепи / соединений неисправность не обнаружена, то заменить контроллер ЭСУД.

Подключить перемычку с предохранителем 3 А между контактом сигнальной цепи и контактом цепи массы. С помощью сканирующего прибора убедиться в том, что напряжение датчика MAF меньше 0,10 В.

Если напряжение больше указанного, то проверить цепь сигнала на замыкание на провод, находящийся под напряжением, или на обрыв / высокое сопротивление. Если при тестировании цепи / соединений неисправность не обнаружена, то заменить контроллер ЭСУД.

Если при тестировании всех цепей / соединений неисправность не обнаружена, то заменить датчик МАF.

Диагностический код неисправности (DTC) P0101

Описание DTC

DTC P0101 : Работоспособность цепи датчика массового расхода воздуха (MAF)

Диагностическая информация о неисправности

Цепь	Короткого замыкания с «массой»	Высокое сопротивление	Разрыва	Замыкание на провод, находящийся под напряжением	Параметры сигнала
Напряжение зажигания 1	P0102	P0101	P0100	—	P0101
Сигнал датчика MAF	P0102	P0101	P0103	P0103	P0101
Низкое опорное напряжение	—	P0101, P0103	P0103	—	P0101

Описание цепей / систем

Условия появления кода DTC

Прежде чем контроллер ЭСУД сообщит о неполадках DTC P0101, должны успешно пройти проверки P0100, P0102, P0103, P0121, P0122, P0123, P0221, P0222, P0223, P0335, P0336 и P0338.
Код неисправности DTC P2176 не устанавливается.
Обороты двигателя выше 320 об/мин.
Сигнал датчика MAF показывает более 11 г/с.
Напряжение зажигания больше 10,5 вольт.
Контроллер ЭСУД обнаруживает более 150 оборотов коленчатого вала.
Код неисправности P0101 выдается постоянно, если указанные выше условия выполняются дольше 2 секунд.

Условия установки кода неисправности.

Контроллер ЭСУД обнаруживает, что сигнал датчика MAF вышел за пределы заданного диапазона расчетных значений массового расхода воздуха.
Это условие сохраняется в течение 4 секунд.

Действия, выполняемые при установке кода неисправности

Диагностический код неисправности DTC P0101 относится к типу E.

Условия очистки кода неисправности

Диагностический код неисправности DTC P0101 относится к типу E.

Диагностическая информация

Осмотреть жгут датчика MAF и проверить, не расположен ли он слишком близко к следующим компонентам:

Проводка или вторичные обмотки катушек зажигания
Любые соленоиды
Любые реле
Любые моторы
Загрязненный или изношенный фильтрующий элемент воздушного фильтра.
Попадание воды во впускную систему.
Утечка вакуума.
Утечка в тормозном усилителе.
Неисправность в системе вентиляции картера.
Засорение или повреждение воздуховода.

Ускорение с места с полностью открытой дроссельной заслонкой (WOT) должно вызвать быстрое увеличение показаний датчика MAF на сканирующем приборе. Это увеличение должно происходить от 3-10 г/с при холостых оборотах до 150 г/с и более во время переключения 1-2. Если увеличение не наблюдается, то необходимо проверить, нет ли помех движению воздуха в системе впуска или выпуска.
Проверить, не загрязнены ли чувствительные элементы датчика MAF и не происходит ли проникновение воды в них. Если датчик загрязнен, то выполнить очистку. Если очистить датчик невозможно, то заменить его.
Высокое сопротивление может привести к ухудшению работоспособности двигателя еще до установки диагностического кода неисправности.

Проверка цепей / систем

Оставить двигатель работать на холостых оборотах в течение 1 минуты, с помощью сканирующего прибора получить информацию о диагностических кодах неисправности. Код P0101 не должен быть установлен.
Если автомобиль успешно прошел испытание на проверку цепей / систем, то следует обеспечить условия, требующиеся для проведения диагностики. Можно также обеспечить условия, зафиксированные в записях данных состояний / протоколов неисправностей.

Испытание цепи / системы

Проверить следующее:

Утечка вакуума в двигателе
Утечка воздуха во впускном воздуховоде между датчиком массового расхода воздуха (MAF) и корпусом дроссельной заслонки
Засорение или повреждение впускного воздуховода
Какой-либо предмет заблокировал воздухозаборник датчика MAF
Засорение фильтрующего элемента воздушного фильтра.
Засорение дроссельной заслонки или нагар вокруг дроссельной заслонки
Не установлен на место щуп масломера двигателя
Ослаблена или отсутствует пробка заправочной горловины для моторного масла
Переполнение картера

При обнаружении какой-либо из перечисленных выше неисправностей, ее следует устранить.

Выключить зажигание, отсоединить разъем жгута от датчика MAF.

Включить зажигание, убедиться, что не горит контрольная лампа, подключенная между контактом цепи зажигания и «массой».

Если контрольная лампа не горит, то проверить цепь зажигания на замыкание на «массу» или на обрыв / высокое сопротивление. Если при тестировании цепей неисправности не обнаружены и имеется обрыв предохранителя цепи зажигания, то следует проверить все компоненты, подключенные к цепи зажигания и, в случае необходимости, заменить.

Проверить, что горит контрольная лампа, подключенная между напряжением «В+» и контактом цепи массы.

Если контрольная лампа не горит, устранить обрыв / высокое сопротивление в цепи контакта массы.

С помощью сканирующего прибора проверить, превышает ли напряжение датчика MAF значение 4,8 вольта.

Если напряжение меньше указанного, проверить сигнальную цепь на замыкание на массу. Если при тестировании цепи / соединений неисправность не обнаружена, то заменить контроллер ЭСУД.

Подключить перемычку с предохранителем 3 А между контактом сигнальной цепи и контактом цепи массы. С помощью сканирующего прибора убедиться в том, что напряжение датчика MAF меньше 0,10 В.

Если напряжение больше указанного, то проверить цепь сигнала на замыкание на провод, находящийся под напряжением, или на обрыв / высокое сопротивление. Если при тестировании цепи / соединений неисправность не обнаружена, то заменить контроллер ЭСУД.

Если при тестировании всех цепей / соединений неисправность не обнаружена, то заменить датчик МАF.

Диагностические коды неисправности (DTC) P0111, P0112 или P0113

Описание DTC

DTC P0111: Работоспособность цепи датчика впускного воздуха (IAT)

DTC P0112: Цепь датчика впускного воздуха (IAT), низкое напряжение

DTC P0113: Цепь датчика впускного воздуха (IAT), высокое напряжение

Диагностическая информация о неисправности

Цепь	Короткого замыкания с «массой»	Обрыв / высокое сопротивление	Замыкание на провод, находящийся под напряжением	Параметры сигнала
Сигнал датчика IAT	P0112	P0111, P0113	P0113¹	P0111
Низкое опорное напряжение	—	P0111, P0113	P0113¹	P0111
¹ В контроллере ЭСУД или датчике могут возникнуть внутренние повреждения, если цепь будет замкнута на напряжение «В+».

Описание схемы

Датчик температуры впускного воздуха (IAT) является составной частью датчика массового расхода воздуха (MAF). Датчик IAT представляет собой переменное сопротивление, измеряющее температуру впускаемого воздуха. Контроллер ЭСУД подает 5 вольт на цепь сигнала IAT и подключает к «массе» цепь опорного низкого сигнала.

Условия появления кода DTC

P0111 при холостых оборотах

Прежде чем контроллер ЭСУД сообщит о неполадках P0111, должны успешно пройти проверки P0101.
Коды неисправности P0112, P0113, P0116, P0117, P0118, P0119, P0125 и P0128 не устанавливаются.
Температура охлаждающей жидкости двигателя (ECT) при пуске ниже 65,4°C (149,7°F).
Температура ECT выше 75°C (167°F).
Скорость автомобиля ниже 10 км/ч (6,3 mph).
Код неисправности P0111 выдается постоянно, если указанные выше условия выполняются дольше 2 секунд.

P0111 при эксплуатационной скорости

Прежде чем контроллер ЭСУД сообщит о неполадках P0111, должны успешно пройти проверки P0101.
Коды неисправности P0112, P0113, P0116, P0117, P0118, P0119, P0125 и P0128 не устанавливаются.
Температура охлаждающей жидкости двигателя (ECT) при пуске ниже 65,4°C (149,7°F).
Скорость автомобиля выше 60 км/ч (37,4 mph).
Значение датчика MAF в диапазоне 11-42 г/с.
Отключении подачи топлива при торможении двигателем (DFCO) не активизировано.
Код неисправности P0111 выдается постоянно, если указанные выше условия выполняются дольше 2 секунд.

P0112 и P0113

Время работы двигателя превышает 3 минуты.
Двигатель работает на холостом ходу более 10 секунд.
Диагностические проверки выполняются непрерывно при выполнении указанных выше условий.

Условия установки кода неисправности.

P0111 :

Контроллер ЭСУД обнаруживает, что температура впускного воздуха возросла менее, чем на 4°C (7°F) при выполнении проверки на холостых оборотах.
Условие выполняется на протяжении 16 секунд непрерывно или 4 раза дольше, чем по 4 секунды каждый. ИЛИ
Контроллер ЭСУД обнаруживает, что температура впускного воздуха возросла менее, чем на 4°C (7°F) во время проверки стабилизации скорости.
Неисправность существует в течение более 28 секунд или возникает более 7 раз при продолжительности более 4 секунд в каждом случае.

P0112 :

Контроллер ЭСУД обнаруживает, что температура впускного воздуха выше 132°C (270°F) в течение более 4 секунд.

P0113 :

Контроллер ЭСУД обнаруживает, что температура впускного воздуха меньше -42°C (-43,6°F) и отклоняется от этого значения в пределах 3°C (5°F) при увеличении расхода воздуха более чем на 999 грамм. Показания сканирующего прибора ограничены значением -40°C (-40°F) и для выявления неисправности, связанной с температурой впускного воздуха, в диагностической процедуре используется значение -39°C (-38°F).
Это условие сохраняется более 4 секунд.

Действия, выполняемые при установке кода неисправности

Диагностические коды неисправности P0111, P0112 и P0113 относятся к типу E.

Условия очистки кода неисправности/индикации неисправности

Диагностические коды неисправности P0111, P0112 и P0113 относятся к типу E.

Диагностическая информация

Если автомобиль простоял ночь, значения датчиков IAT и ECT не должны расходиться более, чем на 3°C (5°F).
Высокое сопротивление в сигнальной цепи датчика IAT или цепи опорного низкого уровня датчика IAT может привести к выдаче кода неисправности.

Проверка цепей / систем

Обеспечить условия, требующиеся для проведения диагностики. Можно также обеспечить условия, зафиксированные в записях данных состояний / протоколов неисправностей. Диагностические коды неисправности P0111, P0112 или P0113 не должны быть установлены.

Испытание цепи / системы

Выключить зажигание, отсоединить датчик MAF/IAT.
Включить зажигание, убедиться, что параметр «IAT sensor» имеет значение -40°C (-40°F).

Если значение больше -40°C (-40°F), то проверить цепь сигнала датчика IAT на замыкание на «массу». Если при тестировании цепи / соединений неисправность не обнаружена, то заменить контроллер ЭСУД.

Выключить зажигание, вынуть предохранитель, через который напряжение «B+» подается на контроллер ЭСУД.

Примечание: Для проверки цепи на отсутствие обрыва НЕ использовать контрольную лампу. Повреждение этого блока управления может привести к повышению тока.

Проверить на сопротивление, меньшее 5 Ом, между контактом цепи опорного низкого уровня и надежной массой.

Если сопротивление более 5 Ом, то проверить цепь низкого опорного сигнала на обрыв / высокое сопротивление, или на замыкание на провод, находящийся под напряжением. Если при тестировании цепи / соединений неисправность не обнаружена, то заменить контроллер ЭСУД.

Установить предохранитель, через который напряжение «В+» подается на контроллер ЭСУД.
Включить зажигание, подключить перемычку с предохранителем 3 А между контактом сигнальной цепи и контактом цепи опорного низкого уровня. Убедиться в том, что параметр датчика IAT больше 132°C (270°F).

Важно: Если цепь сигнала датчика IAT замкнута на провод, находящийся под напряжением, то датчик IAT может быть поврежден.

Если менее 132°C (270°F), то проверить цепь сигнала датчика IAT на замыкание на провод, находящийся под напряжением или на обрыв / высокое сопротивление. Если при тестировании цепи / соединений неисправность не обнаружена, то заменить контроллер ЭСУД.

Если при тестировании всех цепей / соединений неисправность не обнаружена, то проверить или заменить датчик MAF/IAT.

Тестирование компонент

Выключить зажигание, отсоединить разъем жгута от датчика IAT.

Важно: Для проверки датчика вне автомобиля можно использовать термометр.

Проверить датчик IAT, меняя его температуру и одновременно измеряя электрическое сопротивление датчика. Сравнить результаты со значениями, приведенными в таблице Зависимость сопротивления от температуры. Датчик впускного воздуха (IAT) . Измеренные сопротивления не должны отличаться от требуемых значений более чем на 5 процентов.

Если сопротивления отличаются более чем на 5 процентов, то датчик IAT необходимо заменить.

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#1 ошибка P046C

#1‘,this.href); return false;»>##1 Сообщение bolt1 » 06.05.2011, 18:44

P0460 Неисправность в цепи датчика уровня топлива
P0461 Неправильный показатель / не отрегулирован датчик уровня топлива
P0462 Низкий показатель датчика уровня топлива
P0463 Высокий показатель датчика уровня топлива
P0464 Неисправность датчика уровня топлива
P0465 Неисправность в цепи датчика расхода продувки
P0466 Неправильный показатель / не отрегулирован датчик расхода продувки
P0467 Низкий показатель датчика расхода продувки
P0468 Высокий показатель датчика расхода продувки
P0469 Неисправность датчика расхода продувки

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#2 Re: ошибка P046C

#2‘,this.href); return false;»>##2 Сообщение bolt1 » 10.05.2011, 13:41

похоже не ЕГР, ошибка вылетает сразу после заправки
датчик в баке находится?

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#4 Re: ошибка P046C

#4‘,this.href); return false;»>##4 Сообщение bolt1 » 12.05.2011, 16:18

где находится этот датчик уровня топлива, тот с которого штатный комп читает информация?

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

r-aleks: Завсегдатай; Сообщения: 113; Возраст: 47; Зарегистрирован: 27.08.2009, 16:32; Автомобиль: 2,4 MT семь мест; Откуда: Москва.

#6 Re: ошибка P046C

#6‘,this.href); return false;»>##6 Сообщение r-aleks » 13.05.2011, 22:46

так и катаюсь, раз в неделю сбрасывая ошибку в тёплое время года
на поведении машины ошибка не сказывается.

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#7 Re: ошибка P046C

#7‘,this.href); return false;»>##7 Сообщение bolt1 » 14.05.2011, 22:17

В порыве энтузиазма (начитавшись нагугленных буржуйских страничек) купил новый клапан ЕГР, но проблему это не вылечило..

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

r-aleks: Завсегдатай; Сообщения: 113; Возраст: 47; Зарегистрирован: 27.08.2009, 16:32; Автомобиль: 2,4 MT семь мест; Откуда: Москва.

#8 Re: ошибка P046C

#8‘,this.href); return false;»>##8 Сообщение r-aleks » 18.05.2011, 00:33

bolt1 писал(а):свой тоже снял, сейчас смотрю- чистый, все работает как часы, никаких залипаний клапана
подумал даже его заглушить, но плюшек на АТ никто от этого не нашел, да и проблема скорее всего все таки в ДУТ

глуши, не глуши, один хрен — не поможет… ошибка то на уровне электроники

bolt1 писал(а):r-aleks, а при заправке- штатный БК косячит? ну типа того как я описывал выше?

да нема у меня штатного БК, только мультитроникс и есть…

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#9 Re: ошибка P046C

#9‘,this.href); return false;»>##9 Сообщение bolt1 » 18.05.2011, 10:04

эх, придется слазить в бак видимо

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

bolt1: Гуру; Сообщения: 2305; Возраст: 44; Зарегистрирован: 12.03.2009, 21:58; Автомобиль: Chevrolet Captiva LT 2,4 2007; Откуда: Ростов-на-Дону; Благодарил (а): 4 раза; Поблагодарили: 1 раз; Контактная информация:

#10 Re: ошибка P046C

#10‘,this.href); return false;»>##10 Сообщение bolt1 » 22.05.2011, 18:08

Chevrolet Captiva LT 2,4

__________________________

Мы живем в самой прекрасной стране на свете, а все остальные страны нам завидуют!

Вернуться в «Электроника, электрика»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость

Найдена следующая информация по ошибке P0463 для автомобиля CHEVROLET CAPTIVA (2011-2017), C140:

На русском языке:

Датчик уровня топлива — высокий уровень входного сигнала

На английском языке:

Fuel Level Sensor «A» Circuit High

Возможную причину возникновения и советы по устранению можно найти в каталоге причин и советов:

Найти причину >>>

Может быть полезным для решения вопроса по устранению неисправности у Chevrolet Captiva (C140):

Короткое замыкание проводки на «+», датчик уровня топлива, ECM

Высокий показатель датчика уровня топлива

Источник

Техническое описание и расшифровка ошибки P0463

Симптомы неисправности

Причины возникновения ошибки

Как устранить или сбросить код неисправности P0463

Диагностика и решение проблем

На каких автомобилях чаще встречается данная проблема

Видео

Ошибка P0463 — Датчик уровня топлива — высокий уровень входного сигнала

Определение кода ошибки P0463

Что означает ошибка P0463

Причины возникновения ошибки P0463

Каковы симптомы ошибки P0463?

Как механик диагностирует ошибку P0463?

Общие ошибки при диагностировании кода ошибки P0463

Насколько серьезной является ошибка P0463?

Какой ремонт может исправить ошибку P0463?

Дополнительные комментарии для устранения ошибки P0463

Нужна помощь с кодом ошибки P0463?

Похожие статьи

P0463 Высокий уровень сигнала в цепи датчика уровня топлива

Код неисправности OBD-II Техническое описание

Что это значит?

симптомы

причины

Возможные решения

Связанные обсуждения DTC

Нужна дополнительная помощь с кодом p0463?

#1 ошибка P046C

#2 Re: ошибка P046C

#4 Re: ошибка P046C

#6 Re: ошибка P046C

#7 Re: ошибка P046C

#8 Re: ошибка P046C

#9 Re: ошибка P046C

#10 Re: ошибка P046C

Кто сейчас на конференции

Высокое напряжение в цепи датчика уровня топлива

Подскажите по ошибке P0463 кто сталкивался?

Техническое описание и расшифровка ошибки P0463

Симптомы неисправности

Причины возникновения ошибки

Как устранить или сбросить код неисправности P0463

Диагностика и решение проблем

На каких автомобилях чаще встречается данная проблема

Видео

Техническое описание и расшифровка ошибки P0463

Симптомы неисправности

Причины возникновения ошибки

Как устранить или сбросить код неисправности P0463

Диагностика и решение проблем

На каких автомобилях чаще встречается данная проблема

Видео

Техническое описание и расшифровка ошибки P0463

Симптомы неисправности

Причины возникновения ошибки

Как устранить или сбросить код неисправности P0463

Диагностика и решение проблем

На каких автомобилях чаще встречается данная проблема

Видео

Техническое описание и расшифровка ошибки P0463

Симптомы неисправности

Причины возникновения ошибки

Как устранить или сбросить код неисправности P0463

Диагностика и решение проблем

На каких автомобилях чаще встречается данная проблема

Видео

Ошибка P0463 — Датчик уровня топлива — высокий уровень входного сигнала

Определение кода ошибки P0463

Что означает ошибка P0463

Причины возникновения ошибки P0463

Каковы симптомы ошибки P0463?

Как механик диагностирует ошибку P0463?

Общие ошибки при диагностировании кода ошибки P0463

Насколько серьезной является ошибка P0463?

Какой ремонт может исправить ошибку P0463?

Дополнительные комментарии для устранения ошибки P0463

Нужна помощь с кодом ошибки P0463?

Похожие статьи

P0463 Высокий уровень сигнала в цепи датчика уровня топлива

Код неисправности OBD-II Техническое описание
