Ошибка c1612 hyundai ix35

C1605 — ошибка аппаратуры CAN, C1611 — неисправность EMS по времени ожидания в CAN, C1612 — неисправность TCU по времени ожидания в CAN, C1616 — шина CAN отключена

Этот диагностический код используется для определения состояния CAN (локальная сеть обмена данными) между EBCM (контроллер тормозной системы) и ECM (контроллер двигателя) или TCM (контроллер коробки передач и главной передачи в сборе)

Условия установки кода неисправности.

В жгуте проводов (или разъеме) между EBCM и ECM (или TCM) имеется короткое замыкание или обрыв.
Внутренняя неисправность ECM (или TCM) или EBCM.

Действия, выполняемые при установке кода неисправности

В память записываются диагностические коды C1605, C1611, C1612, C1616.
TCS отключена, контрольная лампа TCS горит.

Условия удаления кода неисправности

Если условия, ставшие причиной записи в память диагностических кодов C1605, C1611, C1612, C1616, больше не существуют, то стереть эти диагностические коды можно с помощью диагностического прибора.

1. Проверить провода, контакты и разъемы между EBCM и ECM (TCM).
2. Устранить неисправность проводов, контактов и разъемов между EBCM и ECM (TCM). Снова проверить диагностические коды неисправностей с помощью диагностического прибора.
3. Снова проверить диагностические коды неисправностей с помощью диагностического прибора.

Подробнее процедура описана здесь.
Любой ОД Хендэ имеет соответствующее оборудование. Я бы почистил центральный разъем канн-шины под капотом и если ошибка появится, то поехал бы в Автомир в Измайлово.

Источник

Autotime

Обзоры. Автоновости. Тест-драйвы

Main Menu

Ошибка U0001 – линии High шины CAN

Ошибка U0001 -ошибка линии High шины CAN (высокоскоростная линия CAN шины)

Современные автомобили оснащены большим количеством блоков управления (компьютеров). Эти блоки взаимодействуют друг с другом по шине данных, которая называется сетью контроллеров (CAN). CAN — это двухпроводная шина, состоящая из CAN High и CAN low. CAN High — имеет высокую скорость передачи данных 500 Кбит/сек. CAN low — с низкой скоростью передачи данных с 125k бит/сек. Передача информации между двумя шинами осуществляется модулем шлюза.

Код ошибки U0001 указывает на наличие проблемы с шиной CAN High.

Симптомы ошибки U0001

• Горит индикатор «Check Engine»
• Наличие второго кода ошибки, указывающий на неисправный модуль
• Проблемы с автомобилем варьируются от состояния «не заводится» до неработающего кондиционера, в зависимости от того, какой модуль(и) не взаимодействуют.

Причины ошибки U0001

Ошибка U0001 обычно вызвана одним из следующих факторов:

• Неисправный модуль управления
• Проблема с CAN шиной

Как диагностировать и устранять ошибку U0074

Выполнить предварительную проверку

Иногда U0001 может периодически появляться в результате разряженного аккумулятора. Удалите код и посмотрите, не возвращается ли он. Если ошибка появилась снова, то следующий шаг — визуальный осмотр проводки. Опытный специалист может визуально выявить, обрыв проводов или отсутствие контакта. Если источник проблемы найден, то неисправность должна быть устранена, а код ошибки удален. Если ничего не обнаружено, необходимо проверить бюллетени технического обслуживания (TSB). TSB — это рекомендуемые производителем транспортного средства процедуры диагностики и ремонта. Поиск соответствующего бюллетеня может значительно сократить время диагностики.

Выявление неисправного блока управления

Первым шагом в этом направлении будет проверка наличия любых других сохраненных кодов ошибок, характерных для конкретного модуля. Например, в памяти может храниться код ошибки U0100, указывающий на проблему связи с блоком управления трансмиссией (PCM).

Затем выполняется опрос блоков с помощью диагностического сканера. Сканер подключается к автомобилю через встроенный диагностический порт. После подключения к автомобилю сканер становится еще одним модулем в сети и обменивается данными по сети. Сканер выполняет опрос всех подключенных блоков управления, опрашивая их статус, чтобы узнать, какие из них работают правильно.

Любой блок, который не отвечает, скорее всего, неисправен или имеет проблемы с коммутацией. Отсутствие связи не обязательно означает, что блок управления неисправен. На нем может отсутствовать питание или «земля». Или, возможно, потребуется перепрограммировать его.

Затем необходимо поочередно отключить блоки от CAN шины. Если отсоединение определенного блока восстанавливает связь в CAN шине, то проблема связана именно с этим блоком или его проводкой.

Перед заменой неработающего блока необходимо проверить его цепь. Как и любое электронное устройство, блок управления должен иметь надежный контакт питания и заземления. Также необходимо проверить программное обеспечение модуля. Во многих случаях модуль может быть перепрограммирован вместо замены.

Проверка CAN шины начинается с тестирование сети через диагностический разъем ODB II. На разъеме находится 16 контактов. Из них: контакт 6 — CAN High, а контакт 14 — CAN Low. Для первичной проверки шины цифровой мультиметр (DMM) может быть подключен к одному из этих контактов.

Проверку обоих терминирующих резисторов шины CAN можно выполнить, подключив мультиметр (DMM) между контактами 6 и 14. Показания мультиметра в 60 Ом указывают на то, что резисторы целы.

Примечание к ошибке U0001

В некоторых случаях ошибка U0001 может сопровождаться 2-х символьным подкодом. Этот код отображает дополнительную информацию, которая облегчает диагностику. Например, подкод может указывать, является ли ошибка обрывом или коротким замыканием относительно земли.

Источник

Еще раз о диагностике CAN-шины

В предыдущей статье мы поговорили о проблемах в шине передачи данных CAN, возникших в результате износа аккумуляторной батареи и просадки питающего напряжения при запуске ниже порога работоспособности шины. Сегодня продолжим разговор о CAN-шине, но немного в другом ключе: прежде всего вспомним принцип ее работы, а затем рассмотрим один из случаев топологии шины и разберем осциллограмму дефекта.

Эта шина используется чаще всего как средство обмена данными в системах, для которых критично быстродействие и время принятия решения. Таковыми являются, например, система управления движением, объединяющая между собой блоки управления двигателем, автоматической трансмиссией, антиблокировочной системой тормозов, усилителем руля и т.п.

Конструктивно шина представляет собой неэкранированную витую пару. Провода шины называются CAN High и CAN Low.

Шина может находиться в двух состояниях:

1. Рецессивное состояние, или логическая единица. Оба провода в этой ситуации имеют практически одинаковый потенциал: и на проводе CAN High, и на проводе CAN Low присутствует около 2 , 5 В. В рецессивном состоянии шина может находиться сколь угодно долго, хотя в реальности этого не происходит, ведь рецессивное состояние – это всего лишь пауза между сеансами передачи информации.
2. Доминантное состояние, или логический ноль. В него шина переходит тогда, когда один из входящих в сеть блоков управления начинает передачу данных. Потенциалы на проводах шины меняются следующим образом: на проводе CAN High потенциал повышается на один вольт, на проводе CAN Low наоборот, становится на один вольт ниже.

Рассмотрим форму сигнала шины, чтобы обосновать ее помехоустойчивость:

На рисунке показаны доминантный и рецессивный уровни шины, а также воздействие на шину электромагнитной помехи. Особенностью обработки сигналов шины является то, что в расчет берется не сам уровень сигнала, а разница уровней между проводами CAN High и CAN Low. При рецессивном уровне эта разница близка к нулю, при доминантном уровне она максимальна.

В витой паре провода располагаются очень близко друг к другу. Если возникает внешняя электромагнитная помеха X, то она является синфазной и наводит одинаковый всплеск напряжения в обоих проводах шины. В итоге на обоих проводах появляется наведенный помехой импульс, но разница потенциалов между проводами при этом не меняется. Это позволяет эффективно подавлять внешние помехи, что является большим преимуществом CAN-шины.

На самом деле витая пара – давно известный способ борьбы с помехами. В медицине, например, в кардиостимуляторах, где требуется высочайшая помехоустойчивость, она применяется очень широко.

Сигнал шины поступает в блок управления на дифференциальный усилитель и обрабатывается. Иллюстрация поясняет процесс обработки:

Большинство автопроизводителей придерживаются скорости передачи 500 кБд, соответственно, продолжительность одного бита при этом составит 2 мкс.

Поговорим о топологии CAN-шины. Физически у шины нет начала и нет конца, шина – это просто единая сеть. Чаще всего встречаются два типа топологии: линейная топология и топология «пассивная звезда», а также их сочетания.

На современных автомобилях шина CAN очень разветвленная. Чтобы не перегружать линию большим количеством передаваемых данных, шина может состоять из нескольких ветвей, объединенных межсетевым шлюзом, иначе называемым Gateway. В итоге сеть представляет собой несколько ответвлений, в том числе и на диагностический разъем, использующих разную скорость и протоколы обмена.

Поэтому топология шины – вопрос для диагноста очень актуальный и, к сожалению, довольно сложный. Из тех электрических схем, которыми располагает диагност, не всегда можно понять топологию. Но в документации некоторых автопроизводителей приводится полная и подробная информация, в этом случае задача сильно упрощается.

Не зная тонкостей организации шины, найти в ней неисправность бывает достаточно сложно. Например, при наличии окисления контактов в разъеме пропадает связь с целым рядом блоков управления. Наличие под рукой топологии шины позволяет легко находить подобные проблемы, а отсутствие приводит к большой потере времени.

Ну что ж, мы немного освежили в памяти теорию шины, теперь самое время перейти к практике.

Перед нами автомобиль Infinitit Q 50 , оснащенный весьма редким турбированным мотором VR 30 DDT объемом 3 . 0 л и мощностью 400 лошадиных сил. Но проблема заключается не в этом замечательном агрегате, а как раз в CAN-шине: подключив диагностический сканер, не удается установить связь с доброй половиной блоков управления.

Нам повезло – Nissan относится к тому узкому кругу производителей, которые дают диагностам качественную и полноценную информацию. В том числе есть в документации и подробная топология бортовой шины обмена данными. Открываем, смотрим:

Следует сказать, что приведенная блок-схема достаточно общая. В документации имеется гораздо более подробная электрическая схема со всеми проводами и номерами контактов в блоках, но сейчас она нам пока что ни к чему, нам важно понять общую топологию.

Итак, первое, что нужно увидеть, это то, что вся сеть разделена на три большие ветви, обведенные пунктиром:

• CAN communication circuit 1 (Коммуникационная цепь CAN 1 );
• CAN communication circuit 2 (Коммуникационная цепь CAN 2 );
• Chassis communication circuit (Коммуникационная цепь шасси).

Первые две цепи связаны между собой посредством CAN gateway (найдите его на иллюстрации). Цепь шасси связана с цепью CAN 2 через блок управления шасси, который также играет роль своеобразного Gateway.

А теперь вновь обратимся к сканеру и посмотрим, какие из блоков управления не выходят на связь. Дилерский сканер предоставляет нам очень удобную функцию: на экран выводятся блоки каждой из цепей по отдельности, а цветом отображается возможность (зеленый) либо невозможность (красный) установить с ними связь. Вот блоки цепи CAN 1 :

А это – блоки цепи CAN 2 . Как видно, связи с ними попросту нет:

Также нет связи с блоками цепи шасси, но это и понятно: эта цепь, согласно блок-схеме, подключена к цепи CAN 2 .

Ну что ж, задача почти решена, осталось лишь локализовать неисправность. А для этого воспользуемся мотортестером и снимем осциллограмму на проводах шины сначала в CAN 1 , а затем в CAN 2 и сравним их.

Сделать это очень несложно, ведь обе шины выведены прямо на диагностический разъем. Согласно более подробной схеме, о которой упоминалось выше, на контакты диагностической колодки 6 и 14 выведены провода CAN 1 , а на контакты 12 и 13 – провода CAN 2 .

Снимаем осциллограмму в цепи CAN 1 . Она имеет прямо-таки академический вид:

Давайте обмерим ее с помощью линеек.

• На проводе CAN High в рецессивном состоянии потенциал составил 2 , 26 В, на проводе CAN Low – 2 , 25 В.
• На проводе CAN High в доминантном состоянии потенциал составил 3 , 58 В, на проводе CAN Low – 1 , 41 В.
• Ширина импульса, соответствующего одной единице передаваемой информации, составляет 2 мкс (обведено красным прямоугольником).

Просто идеальное соответствие теории и практики. Конечно, полосы пропускания нашего прибора явно недостаточно для корректного отображения сигнала, слишком уж широк его спектр. Однако, если закрыть на это глаза, то вполне можно оценить качество сигнала и сделать необходимые выводы.

А теперь делаем ту же операцию на контактах диагностической колодки 12 и 13 , чтобы получить осциллограмму сигнала CAN 2 . Вот она:

Для наглядности масштаб осциллограмм на обеих иллюстрациях один и тот же.

То, что вы видите на этой осциллограмме, называется «мусор». Часто диагносты так и говорят: блок мусорит в шину. Вот только как найти блок, который это делает? Методика здесь очень проста и сводится она к поочередному отключению блоков и повторному наблюдению за сигналом шины.

Где именно находится тот или иной блок на автомобиле, в документации, как правило, показано. Например, на этом «финике» блоки расположены так:

Но в нашем случае все проще. Кстати, маленький лайфхак, возьмите на заметку. В автомобилях Nissan и Infiniti чаще всего причиной наличия мусора в CAN-шине является блок ABS. Сняв разъем с блока, сразу получаем нормальный обмен и связь сканера со всеми блоками ветви CAN 2 :

Обратите внимание на то, что связь в цепи CAN 2 есть со всеми блоками, кроме блока ABS, ведь он отключен.

Завершая разговор, хотелось бы обратить ваше внимание еще на один важный нюанс. Частота следования импульсов по CAN-шине составляет 500 кГц. Поэтому при получении осциллограммы необходимо задействовать максимально возможную частоту дискретизации мотортестера, на какую только он способен.

Если частоту дискретизации вы зададите низкую, то импульсы на осциллограмме будут сильно искажены. В качестве примера посмотрите, как выглядит осциллограмма сигнала CAN-шины при специально сниженной частоте дискретизации прибора:

Красным прямоугольником обведено время, в которое укладывается одно деление сетки. Оно составляет 0 , 2 мс. А на осциллограмме, которую мы рассматривали ранее, это время было равно 5 мкс, поэтому отображение импульсов было более правильным. Имейте это ввиду и не допускайте ошибок!

Источник

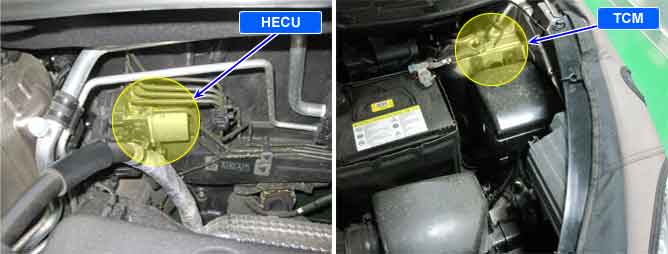

Component Location

General Description

The HECU sends requirement data, such as torque reduction, the number of fuel cut cylinders, and the ESP control request, to the PCM(ECM & TCM) through CAN bus line. The PCM(ECM) performs the fuel cut function according to a request signal from the HECU and then retards an ignition timing. The PCM(TCM) maintains current gear position during the ESP control period in order not to increase power which causes a Kickdown shift.

DTC Description

The HECU checks the CAN communcation lines for the normal ESP control, and sets this code if an TCM message is not received within 500ms.

DTC Detecting Condition

Diagnostic Circuit Diagram

Пропадает разгон

Описание C1612 ошибки автомобиля Hyundai. В нашем справочнике имеется следующая информация:

На русском языке:

Система датчиков давления AWC, высокое напряжение

На английском языке:

AWC Pressure Sensor System High Voltage

Выберите модель для возможности более детального просмотра информации по этой ошибке:

Найти причину   >>>

Принимая во внимание тот факт, что OBD2 ошибки работы электронных систем автомобиля не всегда на прямую указывают на неработающий элемент, а чаще дают всего лишь общую информацию о неисправности, мы пришли к следующему выводу:

В разных марках и моделях автомобилей одна и также ошибка может возникать как следствие неисправности абсолютно разных элементов.

Стало понятно, что просто необходим ресурс в котором можно найти не только общую информацию об OBD2 ошибке, а практические данные по конкретному автомобилю.

Опыт автоэлектриков показал, что если рассматривать определенную марка-модель автомобиля, то в подавляющем большинстве случаев причина возникновения какой либо ошибки одна и также.

Мы создаем, не без вашей помощи, справочник причинно-следственной связи возникновения той или иной OBD2 ошибки у конкретного автомобиля (марка и модель). Если на Ваш автомобиль не найдено описание (причинно-следственной связи) ошибки, то не стесняйтесь задавайте вопрос.

Если у вас есть опыт в устранении той или иной ошибки — делитесь опытом с другими пользователями. Так мы сможем сформировать полезный ресурс. По капле от каждого и всем будет полезно.
