Ошибка бортовое напряжение слишком высокое напряжение

Всем привет!
Опишу мой день.
Поехал сегодня по делам. Через какое-то время чувствую резкое пропадание тяги. Ещё через пару минут замечаю что стрелка спидометра замерла на «20 км/ч. при том что я ехал 30-60 динамично. Какой то запах странный в салоне (горелой пластмассы вроде как показалось). Кое-как (через 3-5 минут) доехал до нужного мне места. В какой-то момент мне показалось что стрелка уровня топлива стала слишком быстро падать.

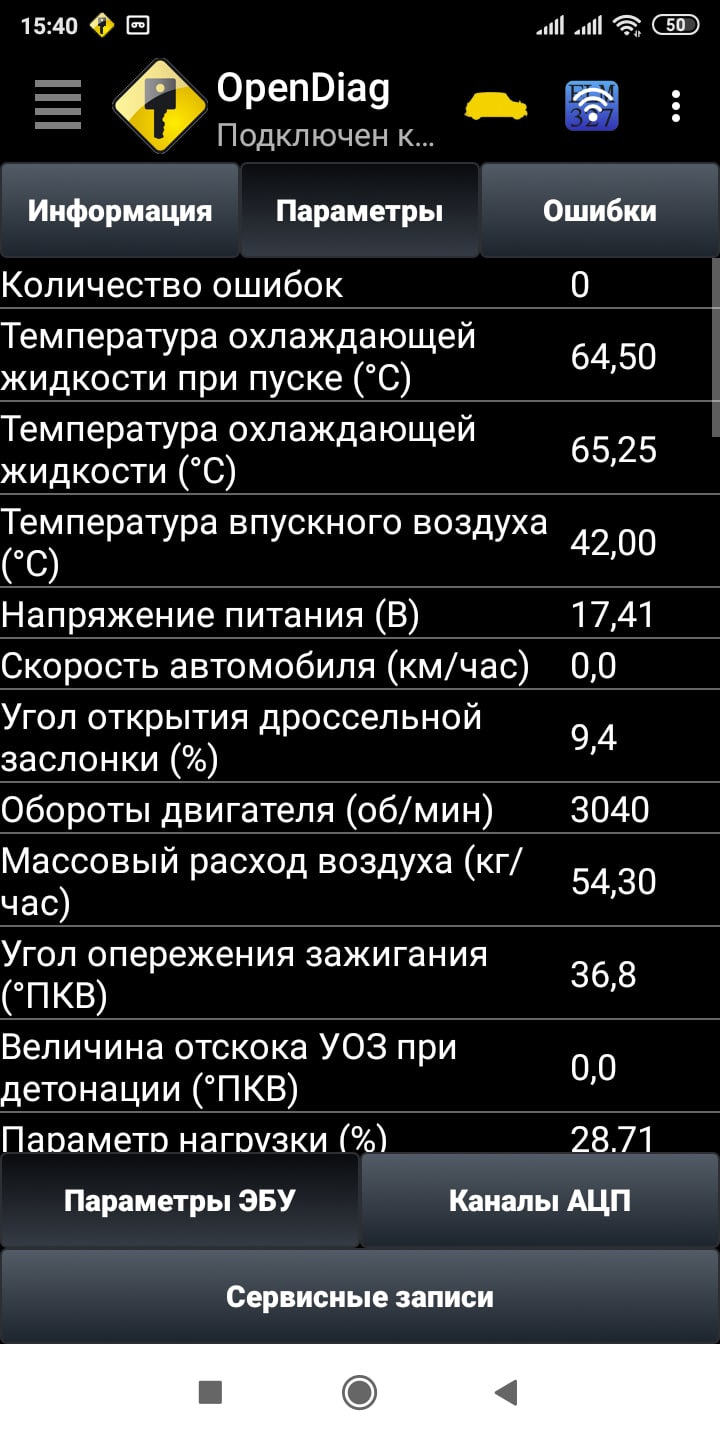

Первым делом подключил ELM и запустил OpenDiag на смартфоне. Увидел это:

Хорошо, что из электроники ничего не пострадало.
Первые мысли: что-то с генератором либо что-нибудь ещё… )

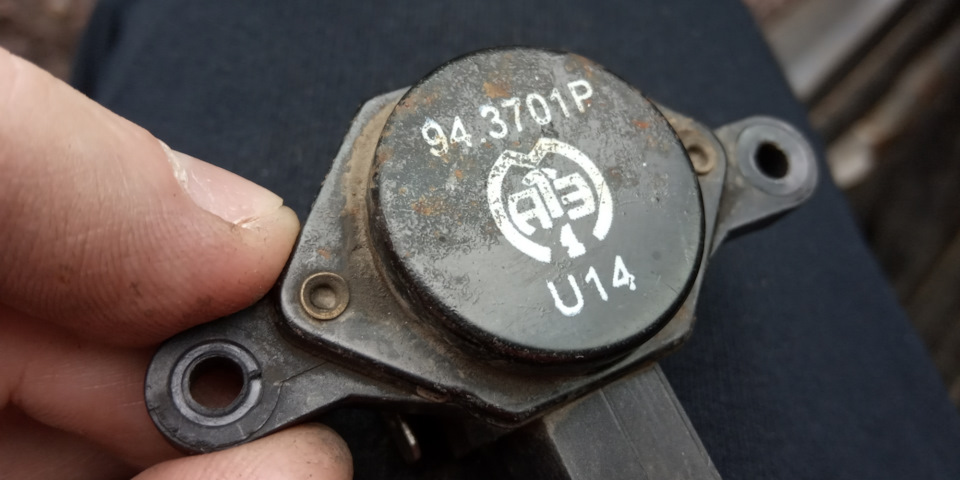

Мой хороший друг подсказал мне, в какую сторону копать. У него интернет под рукой. Решено было проверить регулятор напряжения.

Тут как назло пошёл сильный дождь. Переждал в машине часик. Заметил что дворники чистят капли дождя слишком лихо.

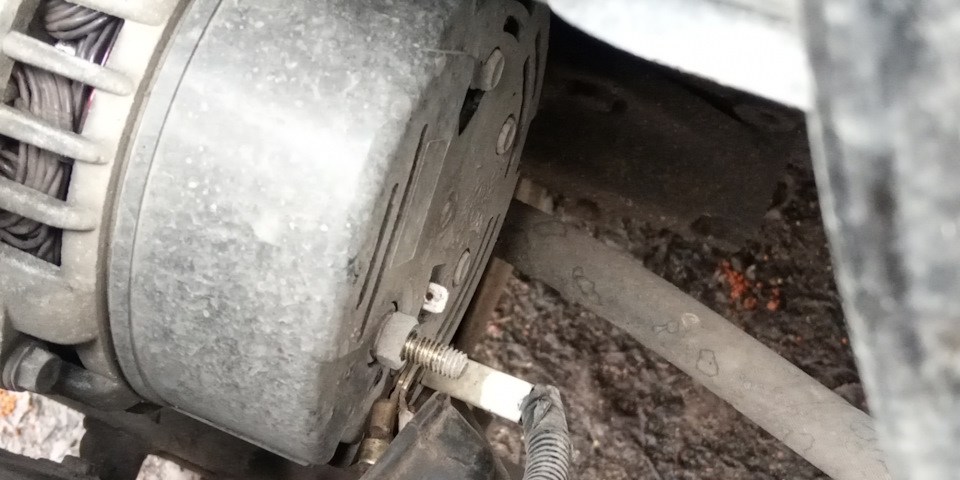

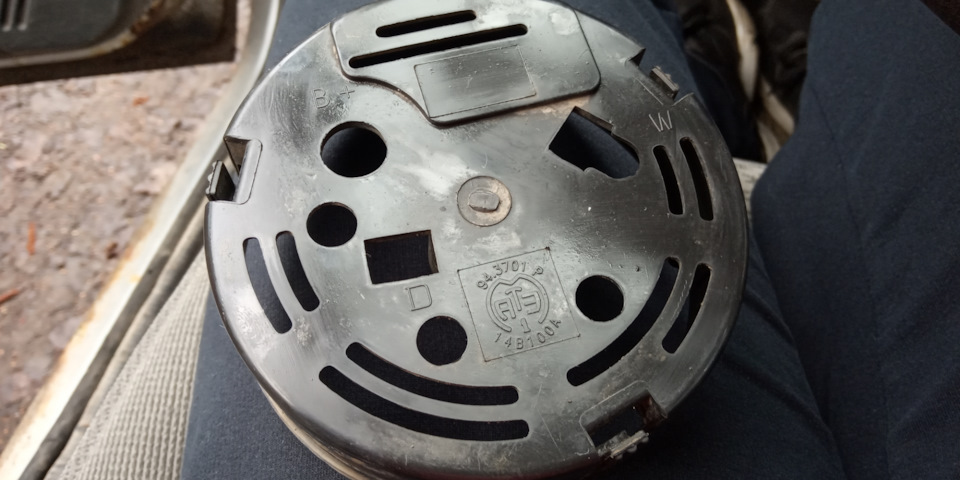

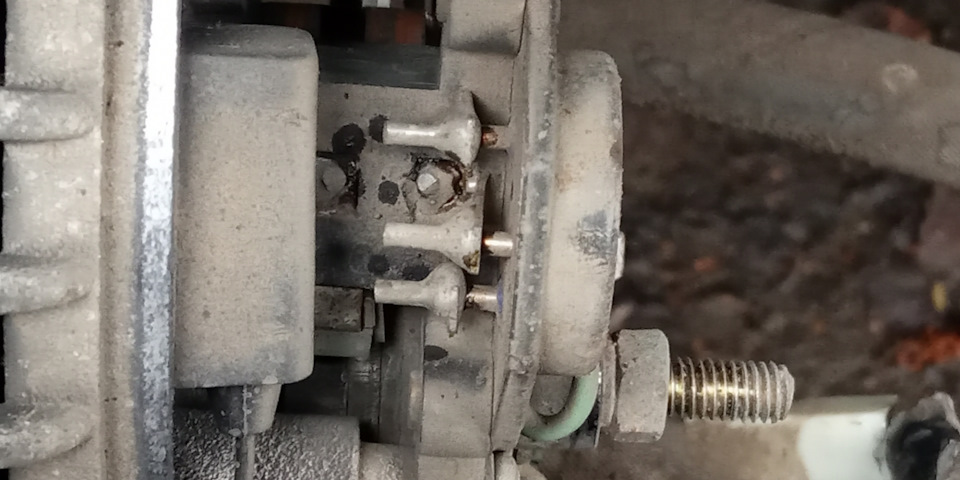

Итак! Поехали:

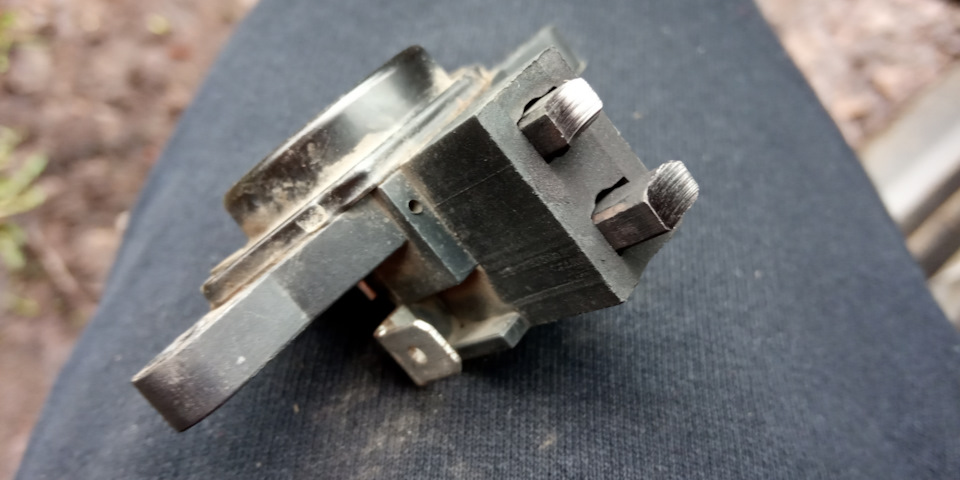

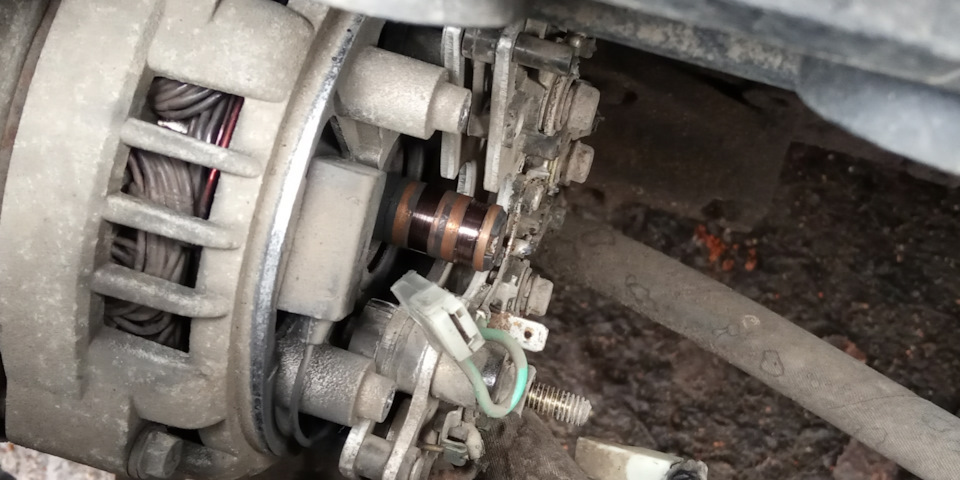

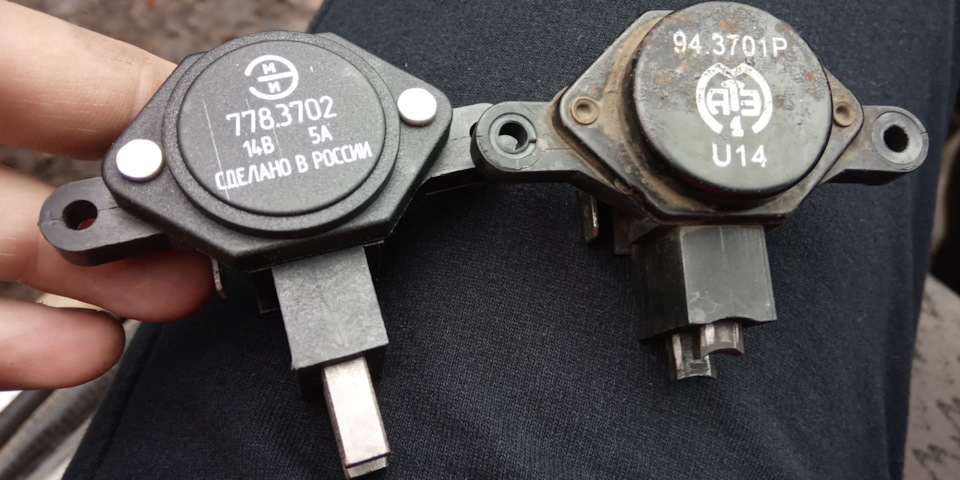

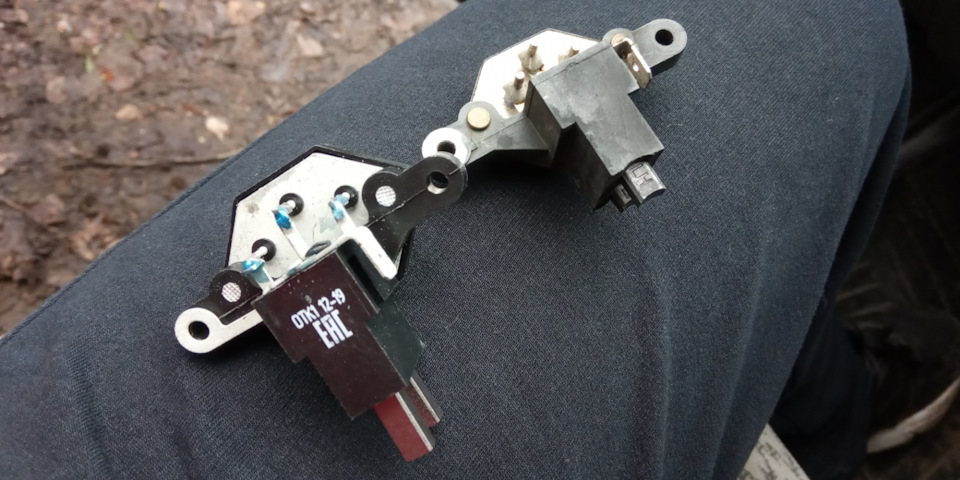

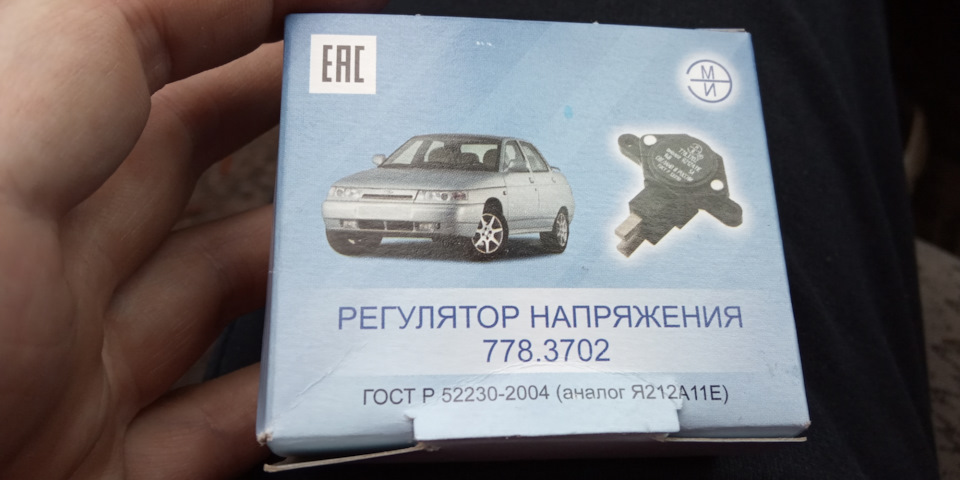

Обратил внимание на сильно изношенные щётки. Решено было сходить до ближайшего магазина запчастей и купить новый регулятор напряжения.
Купил в магазине «Магазин Автотоваров ИП Елисеев В.А.» по адресу Сыктывкар, ул. Малышева 33/1.

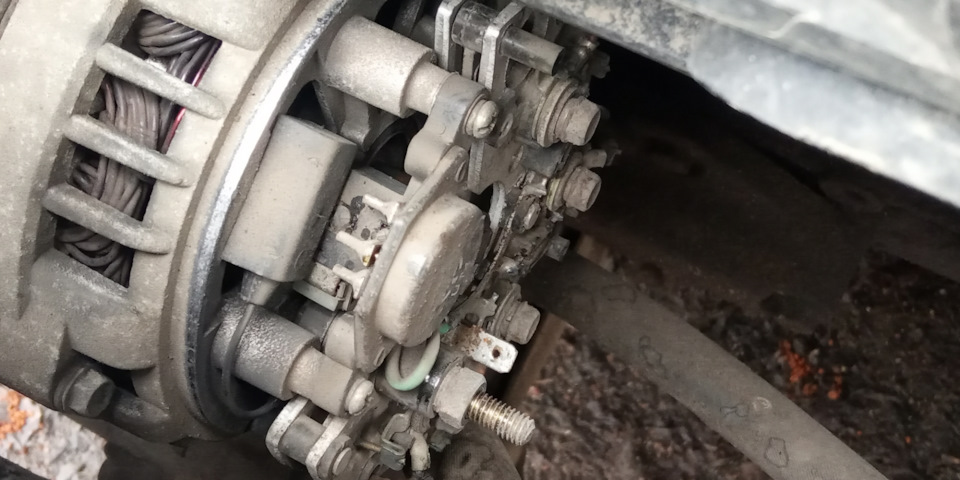

Установка в обратной последовательности. Всё доступно и понятно. Завёл машину. 13-14 вольт. Тачка огонь! Влюбился в неё ещё больше. Даже подёргивания на низах ушли.
Кое какие дела успел сегодня сделать. И поехал на работу в ночную смену. На этом всё.
Спасибо что заглянули ко мне в БЖ. Привет Виктору Васильевичу, который дистанционно помог мне.

Цена вопроса: 250 ₽

Код ошибки P0563 звучит как «высокое напряжение в системе бортовой сети». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «System Voltage High».

Техническое описание и расшифровка ошибки P0563

Этот диагностический код неисправности (DTC) является общим кодом. Ошибка P0563 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Данный код неисправности определяется как «сбой в системе напряжения». Устанавливается, когда модуль управления трансмиссией (PCM) обнаруживает низкое значение напряжения от аккумуляторной батареи.

Когда зажигание переводится в положение «ON», PCM выполняет проверку системы зарядки, запуска и аккумуляторной батареи. При работе двигателя, в полностью функциональной системе, напряжение бортовой сети должно находится в диапазоне от 13,8 до 14,4 вольт.

Модуль управления трансмиссией (PCM) контролирует цепь зажигания, чтобы определить, работает ли система зарядки. Если напряжение слишком высокое, будет установлен код неисправности. Также появится этот код, если напряжение отсутствует, но оно должно быть.

Данная проблема является электрической неисправностью. А показания выше запрограммированного диапазона, вызовут срабатывание предупредительной лампы на панели приборов. Также код ошибки P0563 будет сохранен и записан в память как неисправность.

Симптомы неисправности

Основным симптомом появления ошибки P0563 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
2. Горит красный индикатор зарядки аккумуляторной батареи.
3. Двигатель глохнет либо плохо заводится.
4. Частая или непредсказуемая остановка двигателя.
5. Повышенный расход топлива.
6. Резкое, неустойчивое или непредсказуемое переключение автоматических коробок передач.
7. Ошибочные показания приборов.
8. Постоянный разряд батареи.

Ошибка P0563 является довольно серьезной, так как при ее появлении могут возникнуть проблемы с аккумуляторной батареей, системой запуска или зарядки. Это может также повлиять на функционирование других систем автомобиля. Поэтому при обнаружении неисправности рекомендуется как можно скорее устранить ошибку.

Причины возникновения ошибки

Код P0563 может означать, что произошла одна или несколько следующих проблем:

• Неисправная аккумуляторная батарея.
• Вышел из строя генератор.
• Большой разряд батареи из-за короткого замыкания в проводке или электрических компонентах.
• Высокое сопротивление в кабеле между генератором и аккумулятором.
• Разрыв цепи или замыкание между генератором и модулем управления.
• Неправильно установленное дополнительное оборудование, например сигнализация, магнитола, фонари.
• Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0563

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0563:

1. Убедитесь, что аккумулятор полностью заряжен и находится в рабочем состоянии.
2. Проверьте генератор.
3. Осмотрите проводи и разъемы подключения на наличие повреждений.
4. Если ошибка не исчезла, проверьте модуль PCM.

Диагностика и решение проблем

Первым шагом в процессе устранения неполадок для любой неисправности является изучение бюллетеней технического обслуживания (TSB). На предмет известных проблем с конкретным автомобилем.

Наиболее частой причиной кода неисправности P0563 является низкое напряжение аккумулятора, а также неполадки системы зарядки (неисправный генератор). При проверке генератора, стоит обратить внимание на его ремень. Именно он, часто становится причиной неисправности.

Проверка аккумулятора

Убедитесь, что аккумулятор полностью заряжен, проверьте наличие признаков накопления кислоты на клеммах. Кроме того, проверьте надежность соединений клемм и при необходимости очистите, отремонтируйте или замените клеммы.

Убедитесь, что все потребители электроэнергии выключены или отключены, и проверьте систему, чтобы убедиться, что батарея не разряжена. При обнаружении утечки изолируйте все цепи по очереди, чтобы определить виновную, и при необходимости отремонтируйте.

Проверьте аккумулятор под нагрузкой и замените его, если обнаружен дефект. Очистите все коды и повторно протестируйте систему, чтобы убедиться, что неисправность не возвращается. Если аккумулятор работает в соответствии со спецификациями, указанными в руководстве. В проводке не обнаружено никаких неисправностей, перейдите к проверке генератора.

Тестирование генератора

Убедитесь, что вся проводка подключена, подключите сканер ОБД-2 и проверьте выходную мощность генератора при работающем двигателе. Если показание на выходе генератора не превышает 14 вольт, возможно генератор неисправен, но нужно проверить проводку.

Проверьте все первичные и вторичные заземляющие соединения, чтобы убедиться, что все соединения исправны. Плохое заземление часто приводит к перегреву в точках подключения. Поэтому проверьте все кабельные наконечники на наличие признаков опаливания, ожога или искрения. При необходимости отремонтируйте.

Обратите внимание, что выходная мощность генератора должна быть в пределах 14,2 В при работе двигателя на холостом ходу. И около 14,6 В при повышении частоты вращения двигателя.

Если код сохраняется, и в проводке нет неисправностей, но скорость заряда не соответствует указанным значениям, генератор неисправен. Однако это должно быть подтверждено сканером. Если сканер недоступен, следует использовать мультиметр для подтверждения неисправности генератора.

Прерывистая неисправность или сбой PCM

Описанные выше действия применимы к большинству транспортных средств, и они должны устранить код P0563. Однако, если код возвращается, вполне вероятно, что может присутствовать прерывистая неисправность. В этом случае придется дать возможность проблеме усугубиться, прежде чем можно будет произвести точную диагностику и окончательный ремонт.

Также существует вероятность того, что аномальное напряжение системы может повредить PCM, если PCM управляет выходом генератора. В таком случае необходимо заменить PCM, перепрограммировать его и проверьте автомобиль. Чтобы увидеть, возвращаются ли какие-либо коды.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0563 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Audi (Ауди а6)
• Chevrolet
• Chrysler (Крайслер Пацифика, 300c)
• Citroen (Ситроен С4)
• Daewoo (Дэу Матиз)
• Dodge (Додж Неон)
• Ford (Форд Транзит, Фокус, Экспедишн)
• Honda (Хонда Цивик)
• Hyundai
• Jeep
• Kia
• Land Rover
• Lifan (Лифан Солано)
• Mazda (Мазда 6)
• Mercedes
• Peugeot
• ВАЗ 2107, 2110, 2112, 2114, 2115
• Газель
• Лада Калина, Нива, Приора
• Уаз Патриот

С кодом неисправности Р0563 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0513, P0560, P0561, P0562, P0581.

Видео

Приветствую всех!
Ребят, столкнулся с трудностью, которая одолевает мой автомобиль.
Машина 2107,евро2, ЭБУ Январь 7.2 (Автэл 21067-1411020-12 или 11) установил сам инжекторную систему, все датчики новые включая Сименс дмрв, дроссель в сборе, катушка, лямбда зонд, провода, свечи, модуль бензонасоса УТЕС с мотором bosh, менял две проводки двигателя, три блока ЭБУ, менял генератор 73А что на старом, что на абсолютно новом, так-же менял провод массы от АКБ на двигатель/кузов, новый АКБ MUTLU SFB 3 60Ач 540A.
Сидит червяк, и не пойму где, вдруг кто подскажет.

Поведение автомобиля не идеально ровный холостой, и непредсказуемо может на холостом ходе, а может во время движения (что опасно при обгоне) заглохнуть. После заводится норм но обороты сильно плавают и загорается чек, через диагностику выскакивает две ошибки

P0563 слишком высокое бортовое напряжение (по АЦП в ЭБУ 23 волт до заглохивания, после 9.4 вольта)
P0103 ДМРВ высокий уровень сигнала (два разных датчика пробовал дополнительно — тоже самое)
Причем подождешь при заглушенном двигателе пару минут и снова заводишь и ошибки снова не появляются до поры до времени, потом снова тоже самое, подключал 3 разных блока 21067 евро 2 и 1 блок евро3 все тоже самое, на хх от 800 до 880 об/мин, машина как и говорил работает не супер стабильно, проводки ЭБУ на датчики менял, проверял, чистил, протягивал — бесполезно.
Есть такой момент с утра прихожу, включаю зажигание и сразу ошибка, заводу тут же глохнет, выхожу из авто, вытикиваю разъем дмрв вставляю, заводу работает прогревается затем чек удаляю диагностикой. Еду на работу по пути записывал видео по параметрам пока еду, затем не с того не с сего авто заглохла, пока качюсь с горки снова завожу, но ошибка не пропадает доезжаю до работы с ошибкой. Когда ЭБУ выдает 23 вольта все датчики сходят с ума и хх плавает, мощность пропадает вообще, но кое как доезжаю.
Ещё обратил внимание на один нюанс Когда ошибка есть ,выдергиваю разъем с дмрв и напряжение в эбу возвращается в норму, затем вставляю штекер обратно и напряжение в норме, через какое то время снова тоже самое.
Если разбирается кто более досканально, могу скинуть отрезок видео с рабочими параметрами во время движения до ошибки и после.
Надеюсь на более свежий взгляд, борьба уже 2 месяца.
До ошибки на работающем двигателе

После ошибки

Сообщение компа: Высокое напряжение. Немедленно остановитесь
