Всем привет! Перед заменой ГРМ фары отключил, после замены ГРМ подключил! Вылезла ошибка корректора на приборе! Подключил Вася диагност и при считывания группы корректора фар пишет: нет ответа от блока управления! Ранее уже проводил адаптацию все было нормально! Другие группы такие как двигатель, коробка, видит все нормально можно работать! Может фары нужно подключить с отключеным или включенным аккумулятором? Подскажите пожалуйста что может быть? Какие есть варианты решения этой проблемы ?
Все получилось! фары адаптированы! Что было сделано: отключил клемму с аккумулятора, скинул фишки с фар! Переустановил дрова к своему kkl vag com 409.1, подключил клемму к аккумулятору, подключил шнурок, включил Васю, включил зажигание! В 55 группу зашел и это уже меня обрадовало)))) подключил сначала одну фару, удалил ошибки! Потом другую аналогично! далее действовал по этой инструкции:
Адаптация фар:
1. Подключить шнурок, включить зажигание, запустить программу VagCom.
2. Ввести в поле адреса 55 (контроллер ксенона).
3. Выбрать 02 (чтение ошибок), удалить ошибки, выйти в предыдущее меню.
4. Включить ближний свет.
5. Выбрать 03 (output tests). Нажать пуск — фары опустятся, не дожидаясь когда они перейдут в первоначальное состояние, нажать еще раз пуск, фары поднимутся, через некоторое время встанут в первоначальное состояние (проверка исправности механизмов). Выйти в предыдущее меню.
6. Прожать автомобиль по очереди на всех четырех колесах пару раз для точной установки датчиков, при ненагруженной массе.
7. Выбрать функцию 04 (базовые установки, в группе ввести 001, подождать пока фары регулируются и обновляется инфа в окне программы.
8. Отрегулировать пучок света фар (двумя крутилками, ближе к центру — верх/низ, к краям — право/лево).
9. Ввести в поле 002, при этом установка фар запоминается по умолчанию (ошибка удаляется), выйти в предыдущее меню.
10. Проверить еще раз ошибки (02) и удалить их, если есть (05).
11. Выйти в главное меню программы, выключить фары, зажигание, вытащить шнур.Теперь все ГУД! спасибо огромное за помощь!
-
- 13 май 2006
- 244
- Москва
- A6 qu 3.0 2001 ASN
Доброго времени суток всем!!!
Машина см профиль. Появилась небольшая проблемка. Может кто сталкивался. Выскакивает ошибка коректора фар. ВагКом говорит, что фары не адаптированы или не настроены. Может кто подскажет как адаптировать фары? -
- 10 июн 2007
- 2.337
- Калининградская обл.
- A6 C7 3.0 TDI
Ответ: Адаптация фар!
Заходишь в 55 фары,стираешь ошибки,затем — 04 базовые установки — блок 001 выполнить,ждешь окончания процедуры (фары настраиваются).Переходишь в блок 002 выполнить,запоминается позиция.Все,выходишь из диагностики.
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
-
- 13 май 2006
- 244
- Москва
- A6 qu 3.0 2001 ASN
Ответ: Адаптация фар!
Спасибо! Попробую.
Кстати! ошибка не стирается -
Ответ: Адаптация фар!
стукни фары ))
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
-
- 10 июн 2007
- 2.337
- Калининградская обл.
- A6 C7 3.0 TDI
Ответ: Адаптация фар!
Ошибка исчезнет после адаптации.
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
-
- 13 май 2006
- 244
- Москва
- A6 qu 3.0 2001 ASN
Ответ: Адаптация фар!Спасибо огромное :drunk2:
Сегодня все испарил
Век живи — век учись!!! -
- 12 сен 2003
- 2.551
- Explorer V
Ответ: Адаптация фар!
а фары с авторотатором? чего за коректор по высоте?
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
-
- 13 май 2006
- 244
- Москва
- A6 qu 3.0 2001 ASN
Ответ: Адаптация фар!Автокорректор по высоте в зависимости от посадки авто.
-
Ответ: Адаптация фар!Подниму тему… Проблема один в один, появилась после регулировки высоты автокорректора ВАГ-КОМом. Отрегулировать то отрегулировал, но автокорректор не работает и на панели торчит ошибка!!! Пробовал как описано, но у меня в 001 и 002 канале ошибки и выполнить их не получается! Может у меня ВАГ-КОМ не той версии???
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
-
- 10 июн 2007
- 2.337
- Калининградская обл.
- A6 C7 3.0 TDI
Ответ: Адаптация фар!Не прохоодит базовая установка и пишутся ошибки,когда один из датчиков (или оба) завис в крайнем положении — вышел из строя или тяга слетела.Зайди в блоки измерения и посмотри напряжения с переднего и заднего датчика.На ровной поверхности около 2.5 В.Покачай машину,показания должны измениться.
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
-
- 2 дек 2007
- 107
- Audi 100/45 2.8 и
Ответ: Адаптация фар!
Vasyanya отпишись, помог ли тебе совет от LittleTOXA. Интересно, похожие проблемы.
-
Ответ: Адаптация фар!
Урра!!! Все адаптировалось! Проблема решилась, просто надо было выбрать идеально ровную поверхность, делал вот так: Включил ВАГ-КОМ, зашел в Измерения, поставил второй канал, и смотрел на первую и вторую колонку(соответственно передний и задний датчики), т.к. поверхност у меня во дворе не совсем ровная, я стал двигаться на машине, пока в каналах значения не стали примерно равны. После этого адаптация прошла!
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
-
- 10 июн 2007
- 2.337
- Калининградская обл.
- A6 C7 3.0 TDI
Ответ: Адаптация фар!Это обязательное условие.Система видела,что нос задран и тебе об этом намекала.
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
-
Ответ: Адаптация фар!
А как сделать так чтобы фары сами включались??? Типа скандинавский вариант? кто-нибудь знает рецепт?
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
-
Ответ: Адаптация фар!По просьбе глянул схему, там некоторые различия в самой проводке.
Вот PDFка с DRL, сильно не вдавался и готовых решений нет,
но помойму нужно пробовать соединить 3/TFL и 4/56 на самом переключателе фар… Осторожно, не толстым проводом и не намертво сначала
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
-
- 21 сен 2005
- 27.088
- Московская обл.
- Tuareg NF 3.0TDI на пневме.
Ответ: Адаптация фар!
А что через «центральную электронику» на 4в не кодируется Скандинавский вариант ?
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
-
Ответ: Адаптация фар!
На 4b кодируется через электронику, а вот на С5 никто не знает, точнее знают выше в этой теме, но не через комп…
Stop hovering to collapse…
Click to collapse…
Hover to expand…
Нажмите, чтобы раскрыть…
Век живи — век учись!!!
Адаптация фар
Если при диагностике автомобиля появилась ошибка корректора фар, то необходимо произвести их настройку.
Адаптация производится следующим образом:
1. Подключаем VCDS.
2. Включаем зажигание.
3. Заходим в 55 контроллер (Корректор фар).
4. Выбираем 02 — чтение ошибок; удаляем ошибки, выходим в предыдущее меню.
5. Включаем ближний свет.
6. Выбираем 03 — output tests. Нажимаем пуск — фары опустятся, не дожидаясь когда они перейдут в первоначальное состояние, нажимаем еще раз пуск, фары поднимутся, через некоторое время встанут в первоначальное положение (проверка исправности механизмов). Выходим в предыдущее меню.
7. Качаем автомобиль по очереди на всех четырех колесах пару раз для точной установки датчиков, при не нагруженной массе.
8. Выбираем функцию 04 — базовые установки; в группе вводим 001, ждем пока фары регулируются и обновляется информация в окне программы.
9. Регулируем пучок света фар (двумя крутилками, ближе к центру — верх/низ, к краям — право/лево).
10. Вводим в поле 002, при этом установка фар запоминается по умолчанию (ошибка удаляется), выходим в предыдущее меню.
11. Проверяем еще раз ошибки 02 и удаляем их, если есть (05).
Адаптация произведена, выходим из программы!
-
Паша
- Аудивод
- Сообщений: 19133
- Зарегистрирован: 12 июн 2009, 17:59
-
Темы:
220 - Авто: Audi A6 Avant 2.0TDi (2014)
- Имя: Павлентий
- Откуда: Минск
-
Статус:
Не в сети

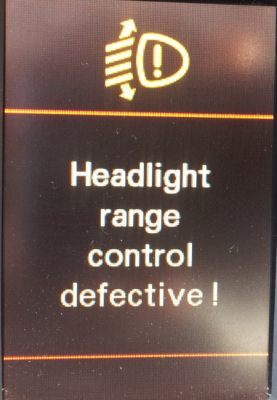

Headlight Range Control Defective A6 C6
Предыстория: поставил оригинальные проставки на задние пружины для увеличения клиренса на задней оси в своем универсале. Показалось что фары стали светить ближе к авто, чем раньше. Руки сделать адаптацию головного света (у меня стоит Би-ксенон) не доходили.
Сегодня была оказия и я подключил шнурок к своей ласточке, чтобы провести долгожданную операцию. Как только начал адаптацию, сразу же выскочила надпись на панели «Headlight Range Control Defective» и загорелся желтый значок фары со стрелочками вверх и вниз. В блок управления ксеноном (№55) записалась ошибка, которую пока я удалить не смог. Адаптация до конца не завершилась и висела в процессе. Скажу сразу, что я никакие манипуляции с кузовом. бампером, фарами не проводил за время владения авто.
Покопал интернет и нашел два самых грамотных объяснения по решению данной проблемы:
Xenon Headlamp Adjustment (
http://www.ross-tech.com
)
Using the OBDTool to Remove the Auto Level Error (
http://www.a4mods.com
)
Буду пробовать адаптировать по инструкции с
http://www.ross-tech.com
. По мере продвижения в решении вопроса, буду пополнять тему.
- Вложения
-
Audi A6 Avant C4 2.5TDi (AAT) 5МКПП 1997 250.000-325.000 км
Audi A6 Avant C6 2.0TDi (BRF) 6МКПП 2006 205.000-423.000 км
Audi A6 Avant C7 2.0TDi (CGLC) 6МКПП 2014 114.000-200.000 км
-
Властелин колец
- Аудивод
- Сообщений: 9263
- Зарегистрирован: 14 мар 2010, 15:15
-
Темы:
0 - Авто: Audi
- Имя:
- Откуда: Из самого центра Европы
-
Статус:
Не в сети
Сообщение Властелин колец » 02 авг 2012, 16:22
Паша, полистай эльзу — регулировка света фар… пару недель сам читал, когда собирался поднять фары
«Доверять можно лишь тем, кто ненавидит твоих врагов больше, чем ты сам.»
«Если тебе плюют в спину, значит ты впереди»(с)
-
Паша
- Аудивод
- Сообщений: 19133
- Зарегистрирован: 12 июн 2009, 17:59
-
Темы:
220 - Авто: Audi A6 Avant 2.0TDi (2014)
- Имя: Павлентий
- Откуда: Минск
-
Статус:
Не в сети
Сообщение Паша » 02 авг 2012, 22:06
Властелин колец писал(а):полистай эльзу — регулировка света фар
Вот что про адаптацию в Эльзе:
Автомобили с автоматическим корректором фар:
ИнструкцияДля проверки / регулировки фар необходимо всегда переводить их в базовое положение для регулировки при помощи -VAS 5051-.
t Выполнить базовую установку с помощью тестера -VAS 5051-:
– Подключитьтестер -VAS 5051- при помощи провода адаптера -VAS 5051/5- к выключенному зажиганию.
– Включить зажигание.
– Нажать „Gefuehrte Fehlersuche (Ведомый поиск неисправностей)“
Ввести параметры автомобиля, опрашиваются все блоки управления.
– Нажать в указанном порядке следующие обозначения:
t Sprung (Переход)
t Funktions und Bauteilauswahl / Выбор функции и компонента
t Karosserie (Кузов)
t Elektrische Anlage (Электрооборудование)
t 01-Eigendiagnosefaehige Systeme (01 — самодиагностирующиеся системы)
t 55-Dynamische Leuchtweitenregelung (55 — динамическая коррекция угла наклона фар)
t J 431-Dynamische Leuchtweitenregelung, Funktionen (J 431– динамическая коррекция угла наклона фар, функционирование)
t J 431-Блок управления LWR, Базовая установка
t Нажать кнопку →
Следовать указаниям тестера и подтвердить ввод, пока не появится надпись:
J 431-Блок управления LWR, Базовая установка
t Нажать кнопку →
t Действовать в соответствии с ходом проверки
Audi A6 Avant C4 2.5TDi (AAT) 5МКПП 1997 250.000-325.000 км
Audi A6 Avant C6 2.0TDi (BRF) 6МКПП 2006 205.000-423.000 км
Audi A6 Avant C7 2.0TDi (CGLC) 6МКПП 2014 114.000-200.000 км
-
Паша
- Аудивод
- Сообщений: 19133
- Зарегистрирован: 12 июн 2009, 17:59
-
Темы:
220 - Авто: Audi A6 Avant 2.0TDi (2014)
- Имя: Павлентий
- Откуда: Минск
-
Статус:
Не в сети
Сообщение Паша » 05 авг 2012, 20:35
Сегодня все сделал по описанию тут —
Using the OBDTool to Remove the Auto Level Error (
http://www.a4mods.com
). Отличие в том, что для А6 появляется кнопочка «ON/OFF/END» в окне «004-Basic Settings», которую нужно нажать три раза. Всё!
По порядку действия:
— поставить авто на ровную площадку (в моем случае парковка возле «Гиппо» на Горецкого-Рафиева);
— запустил двигатель (не обязательно, все должно пройти просто при включенном зажигании)
— выключил ручной тормоз;
— Подключил Ваг-ком:
01-10-000-Read-Save (этим я сбросил все настройки света на заводские)
01-04-001-Go-ON/OFF/END (нажал три раза)
После проделанного ошибка сразу же исчезла сама, свет был адаптирован.
Напомню, что если необходимо отрегулировать свет фар, то это нужно сделать с помощью регулировочных винтов, расположенных на фаре сверху.
Audi A6 Avant C4 2.5TDi (AAT) 5МКПП 1997 250.000-325.000 км
Audi A6 Avant C6 2.0TDi (BRF) 6МКПП 2006 205.000-423.000 км
Audi A6 Avant C7 2.0TDi (CGLC) 6МКПП 2014 114.000-200.000 км
-
ital
- Наездник
- Сообщений: 383
- Зарегистрирован: 08 дек 2010, 18:39
-
Темы:
0 - Авто: A6Q Avant 3.0 ASB 2007г.в.
- Имя: ITAL
- Откуда: Минск, Брилевичи.
- Контактная информация:
-
Статус:
Не в сети
Сообщение ital » 07 сен 2012, 06:20
у меня такая ошибка выскакивает на экране, НО ОЧЕНЬ редко. Я не парюсь, после остановки и глушения машины исчезает на долго.
Но всё равно попробую твою операцию провести. Спасибо
всегда хочу выпить…
-
Shubic
- Любитель
- Сообщений: 164
- Зарегистрирован: 08 янв 2010, 16:01
-
Темы:
8 - Авто: А4 B8 2.0 TDI CAHA quattro
- Имя:
- Откуда: Брест
-
Статус:
Не в сети
Сообщение Shubic » 22 сен 2012, 23:25
ПАША, здравствуйте! Подскажите пожалуйста. Машину после аварии собирал. Привёз б/у фары. 300% уверен, что свет фар нужно будет регулировать. Вопрос в том, можно ли обойтись ручной регулировкой или необходимо ещё будет использовать ВАГ-КОМ? И делают ли эту услугу на АТЛАНТ-М?
-
Паша
- Аудивод
- Сообщений: 19133
- Зарегистрирован: 12 июн 2009, 17:59
-
Темы:
220 - Авто: Audi A6 Avant 2.0TDi (2014)
- Имя: Павлентий
- Откуда: Минск
-
Статус:
Не в сети
Сообщение Паша » 06 окт 2012, 21:17
Необходимо провести полную регулировку фар. У официалов это должны делать.
Audi A6 Avant C4 2.5TDi (AAT) 5МКПП 1997 250.000-325.000 км
Audi A6 Avant C6 2.0TDi (BRF) 6МКПП 2006 205.000-423.000 км
Audi A6 Avant C7 2.0TDi (CGLC) 6МКПП 2014 114.000-200.000 км
-
Shubic
- Любитель
- Сообщений: 164
- Зарегистрирован: 08 янв 2010, 16:01
-
Темы:
8 - Авто: А4 B8 2.0 TDI CAHA quattro
- Имя:
- Откуда: Брест
-
Статус:
Не в сети
Сообщение Shubic » 06 окт 2012, 23:32
от того что фары не отрегулированы, может ли свет подрагивать на кочках?
-
Властелин колец
- Аудивод
- Сообщений: 9263
- Зарегистрирован: 14 мар 2010, 15:15
-
Темы:
0 - Авто: Audi
- Имя:
- Откуда: Из самого центра Европы
-
Статус:
Не в сети
Сообщение Властелин колец » 07 окт 2012, 08:58
Shubic, нет. смотри крепление фары, регулировочные винты и отражатели
«Доверять можно лишь тем, кто ненавидит твоих врагов больше, чем ты сам.»
«Если тебе плюют в спину, значит ты впереди»(с)
-
Паша
- Аудивод
- Сообщений: 19133
- Зарегистрирован: 12 июн 2009, 17:59
-
Темы:
220 - Авто: Audi A6 Avant 2.0TDi (2014)
- Имя: Павлентий
- Откуда: Минск
-
Статус:
Не в сети
Сообщение Паша » 07 окт 2012, 09:39
Часто подрагивает свет на ксеноновыз фарах. Властелин Вам дал правильное направлении.
Audi A6 Avant C4 2.5TDi (AAT) 5МКПП 1997 250.000-325.000 км
Audi A6 Avant C6 2.0TDi (BRF) 6МКПП 2006 205.000-423.000 км
Audi A6 Avant C7 2.0TDi (CGLC) 6МКПП 2014 114.000-200.000 км
-
Shubic
- Любитель
- Сообщений: 164
- Зарегистрирован: 08 янв 2010, 16:01
-
Темы:
8 - Авто: А4 B8 2.0 TDI CAHA quattro
- Имя:
- Откуда: Брест
-
Статус:
Не в сети
Сообщение Shubic » 07 окт 2012, 10:51
Если подрагивают отражатели — фарам пришёл конец?
-
Властелин колец
- Аудивод
- Сообщений: 9263
- Зарегистрирован: 14 мар 2010, 15:15
-
Темы:
0 - Авто: Audi
- Имя:
- Откуда: Из самого центра Европы
-
Статус:
Не в сети
Сообщение Властелин колец » 07 окт 2012, 10:56
Shubic, скорее рег. винтам. у меня такое было. пришлось колхозить. на форуме выкладывал фото, поищи
«Доверять можно лишь тем, кто ненавидит твоих врагов больше, чем ты сам.»
«Если тебе плюют в спину, значит ты впереди»(с)
-
Shubic
- Любитель
- Сообщений: 164
- Зарегистрирован: 08 янв 2010, 16:01
-
Темы:
8 - Авто: А4 B8 2.0 TDI CAHA quattro
- Имя:
- Откуда: Брест
-
Статус:
Не в сети
Сообщение Shubic » 07 окт 2012, 13:32
я менял фары, причём 2 из разных мест. ещё не регулировал.
-
Властелин колец
- Аудивод
- Сообщений: 9263
- Зарегистрирован: 14 мар 2010, 15:15
-
Темы:
0 - Авто: Audi
- Имя:
- Откуда: Из самого центра Европы
-
Статус:
Не в сети
Сообщение Властелин колец » 07 окт 2012, 14:30
возможно, плохо закреплены. подергай фару руками..
«Доверять можно лишь тем, кто ненавидит твоих врагов больше, чем ты сам.»
«Если тебе плюют в спину, значит ты впереди»(с)
-
Макs
- Специалист
- Сообщений: 2014
- Зарегистрирован: 21 дек 2010, 13:48
-
Темы:
5 - Авто: Skoda Kodiaq 2.0 TDI
- Имя: Максим
- Откуда: Минск и его окрестности.
-
Статус:
Не в сети
Сообщение Макs » 25 фев 2015, 21:21
сегодня во время движения выскочила эта ошибка. остановился.заглушил.завел.надпись пропала..что может быть? или не париться?!
-
Паша
- Аудивод
- Сообщений: 19133
- Зарегистрирован: 12 июн 2009, 17:59
-
Темы:
220 - Авто: Audi A6 Avant 2.0TDi (2014)
- Имя: Павлентий
- Откуда: Минск
-
Статус:
Не в сети
Сообщение Паша » 26 фев 2015, 00:24
Макs, можно компом глянуть номер ошибки. Думаю ничего страшного.
Audi A6 Avant C4 2.5TDi (AAT) 5МКПП 1997 250.000-325.000 км
Audi A6 Avant C6 2.0TDi (BRF) 6МКПП 2006 205.000-423.000 км
Audi A6 Avant C7 2.0TDi (CGLC) 6МКПП 2014 114.000-200.000 км
-
VLD30
- Новичок
- Сообщений: 44
- Зарегистрирован: 13 авг 2013, 11:31
-
Темы:
0 - Авто: A6/C6Q 3.0TDi BMK
- Имя: Владимир
-
Статус:
Не в сети
Сообщение VLD30 » 26 фев 2015, 10:28
Властелин колец писал(а):Shubic, скорее рег. винтам. у меня такое было. пришлось колхозить. на форуме выкладывал фото, поищи
я не нахожу, ткните носом, пож.
-
Макs
- Специалист
- Сообщений: 2014
- Зарегистрирован: 21 дек 2010, 13:48
-
Темы:
5 - Авто: Skoda Kodiaq 2.0 TDI
- Имя: Максим
- Откуда: Минск и его окрестности.
-
Статус:
Не в сети
Сообщение Макs » 26 фев 2015, 11:41
Паша писал(а):Макs, можно компом глянуть номер ошибки. Думаю ничего страшного.
ну как нить подскачу. пока повторного срабатывания не было
-
владык
- Любитель
- Сообщений: 57
- Зарегистрирован: 07 май 2012, 12:00
-
Темы:
3 - Авто: а6 3.0 TDI
- Имя:
-
Статус:
Не в сети
корректор ошибка
Сообщение владык » 16 июн 2015, 21:15
доброго дня подскажите где искать питание на корректор правой фары. фишка на месте .связана ли работа корректора и блока розжига в фаре(хлипенькая на блоке фишка)
-
Сергей73
- Механик
- Сообщений: 1437
- Зарегистрирован: 28 май 2010, 21:33
-
Темы:
1 - Авто: A6 C5 2.4 BDV 2002
- Имя: Сергей
- Откуда: Брест
-
Статус:
Не в сети
Сообщение Сергей73 » 17 июн 2015, 09:11
владык писал(а):где искать питание на корректор правой фары
А что не так с корректором?
владык писал(а):связана ли работа корректора и блока розжига в фаре
Думаю что нет.
без разницы откуда растут руки, если они золотые…
-
АндрейS8
- Почетный член Клуба
- Сообщения: 11764
- Зарегистрирован: Вс фев 26, 2012 6:14 pm
- Награды: 3
- Репутация: 168
- Модель: А8 2003г. и Ауди 100Q 91г.
- Мотор: 4,2 БФМ и 2,0
- Город: Кострома
- Имя: Андрей
Ошибка по корректору 01535
Почти месяц ездил с такой ошибкой.
Сегодня решил заняться т.к.темнеть начинает рано,а ближний свет при включении дальнего не поднимается.
Разобрал фару,вытащил электро магнит который поднимает лампочку,проверил-оказался исправный.Собрал и установил всё на место.
Проверил вагом-ошибка висит,фары не шевелятся.Удаляю-не удаляется,не выходя пробую удалить ещё раз и ещё(решил задолбать)на третий раз удалилась,но при повторной проверке выскочила снова.
Решил сделать по другому-включил моргалкой дальний свет и в это время удалил ошибку(удалилась с первого раза)и зашумела фара(сработал корректор)
Ошибка больше не вылезает,фары работают.
Не знаю это совпадение или таким методом вылечил глюк. Кстати провода от эл.магнита идут на Блок управления, регулировка угла наклона фар(1 307 329 055),а с него на блок розжига.
Для успешного устранения дефекта-он(дефект)должен присутствовать.
8-910 660 75 двадцать пять.
-
shkvoren
- Член Клуба
- Сообщения: 795
- Зарегистрирован: Сб июн 20, 2009 7:53 am
- Награды: 1
- Репутация: 18
- Модель: AUDI A8 2006г
- Мотор: BFM
- Город: г.ТАЛДОМ
- Имя: Лёха
Re: Ошибка по корректору 01535
Сообщение
shkvoren »
У меня с зимы такая история.Датчики новые поставил,провода прозвонил а ошибка так и не ушла.
Теперь надо фары менять ,догнал немножко фольцваген
-
АндрейS8
- Почетный член Клуба
- Сообщения: 11764
- Зарегистрирован: Вс фев 26, 2012 6:14 pm
- Награды: 3
- Репутация: 168
- Модель: А8 2003г. и Ауди 100Q 91г.
- Мотор: 4,2 БФМ и 2,0
- Город: Кострома
- Имя: Андрей
Re: Ошибка по корректору 01535
Сообщение
АндрейS8 »
Сегодня опять загорелся мультик корректора фар.Скорей всего неисправен блок корректора,который находится в фаре.Надо попробовать поменять местами с лев. на прав. а с прав. на левую.
Для успешного устранения дефекта-он(дефект)должен присутствовать.
8-910 660 75 двадцать пять.
-
АндрейS8
- Почетный член Клуба
- Сообщения: 11764
- Зарегистрирован: Вс фев 26, 2012 6:14 pm
- Награды: 3
- Репутация: 168
- Модель: А8 2003г. и Ауди 100Q 91г.
- Мотор: 4,2 БФМ и 2,0
- Город: Кострома
- Имя: Андрей
Re: Ошибка по корректору 01535
Сообщение
АндрейS8 »
Проверил.Блок корректора фар и моторчик(втягивающий механизм)не при чём,они исправны.Менял фары местами-ошибка переходит на другую сторону фары,то есть неисправность в самой фаре.В фаре есть ещё один блок,он стоит на стороне поворотника.Чтобы его снять нужно снимать стекло и возможно отражатель.Завтра займусь и отпишусь.Пока фото этого блока.-
Последний раз редактировалось АндрейS8 Ср авг 28, 2013 4:18 pm, всего редактировалось 1 раз.
Для успешного устранения дефекта-он(дефект)должен присутствовать.
8-910 660 75 двадцать пять.
-
АндрейS8
- Почетный член Клуба
- Сообщения: 11764
- Зарегистрирован: Вс фев 26, 2012 6:14 pm
- Награды: 3
- Репутация: 168
- Модель: А8 2003г. и Ауди 100Q 91г.
- Мотор: 4,2 БФМ и 2,0
- Город: Кострома
- Имя: Андрей
Re: Ошибка по корректору 01535
Сообщение
АндрейS8 »
Этот блок тоже не при чём.Когда разобрал фару-там оказалось есть моторчик корректора фар,раньше я думал на тот,который в середине фары а это оказывается втягивающее шторки или подъёма лампочки.
И так,снял моторчик,там 4 контакта и соответственно 2 спаренных моторчика.Проверив 2 и 2 контакта-разрывов обмотки моторчиков не обнаружил.Пробовал запустить посредством подключения 12 вольт-кроме щелчка ни чего не происходило(спустя какое то время дошло,что моторчик не постоянного тока а переменного поэтому и не крутился).Разобрал всё что можно,чуть было не сломал.при последующей проверке на обрыв-с трудом и чисто случайно обнаружил что отпаялся провод обмотки моторчика от контакта на штекер и просто касался его,тем самим иногда появлялся контакт.
Пропаял,всё собрал на место,удалил ошибку и все дела.
Фото моторчика и злополучного контакта.-
Для успешного устранения дефекта-он(дефект)должен присутствовать.
8-910 660 75 двадцать пять.
-
alexrae
- Член Клуба
- Сообщения: 6251
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 89
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Ошибка по корректору 01535
Сообщение
alexrae »
Судя по всему — шаговый двигатель… Андрей, это у тебя фара с блоком на корпусе? и черная коробка — это доп трансформатор? есть ли такая на фарах с внешним блоком, интересно
-
АндрейS8
- Почетный член Клуба
- Сообщения: 11764
- Зарегистрирован: Вс фев 26, 2012 6:14 pm
- Награды: 3
- Репутация: 168
- Модель: А8 2003г. и Ауди 100Q 91г.
- Мотор: 4,2 БФМ и 2,0
- Город: Кострома
- Имя: Андрей
Re: Ошибка по корректору 01535
Сообщение
АндрейS8 »
alexrae писал(а): это у тебя фара с блоком на корпусе
Да,с блоком розжига на корпусе.
alexrae писал(а): шаговый двигатель
Не знаю шаговый или нет,но это 2 спаренные,один крутит в одну сторону.другой -в другую благодаря прохождению тока в катушках в одном моторе,и когда надо-в другом.Видно 2 контакта,который я паял,с противоположной стороны есть ещё 2.
На третьем фото слева круглое,тёмное это магнит с разной полярностью(вдоль).Он крутится,в середине,по центру резьба,благодаря этому шток или выкручивается,или закручивается.
Чёрная коробка скорей всего доп.трансформатор,к нему подходят 4 провода с фишкой.Отворачивал.но не сфотографировал номер.
Для успешного устранения дефекта-он(дефект)должен присутствовать.
8-910 660 75 двадцать пять.
-
alexrae
- Член Клуба
- Сообщения: 6251
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 89
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Ошибка по корректору 01535
Сообщение
alexrae »
тогда интересно, если это не шаговый двигатель…. обратной связи я там не вижу:( и скорее всего эта комбинация работает как шаговый — так как у них смещение друг относительно друга интересное… а просто по времени включения нелогично и неточно бы было
Вернуться в «Фары и фонари»
Перейти
- ОБЩЕНИЕ
- ↳ О САЙТЕ
- ↳ правила
- ↳ Правила Форума
- ↳ ВСЕ ОБО ВСЕМ — ОБЩЕНИЕ
- ↳ Клубная жизнь
- ↳ Встречи Клуба
- ↳ Клубные поздравления
- ↳ Увлечения
- ↳ Нехорошие люди
- ↳ География Клуба
- ↳ Беларусь
- ↳ Украина
- ↳ Казахстан
- ↳ Евросоюз
- ↳ ПМР и Молдова
- ↳ Наши автомобили
- ↳ Представление новичков
- ↳ Отчеты владельцев БОРТЖУРНАЛ
- ↳ Опросы
- ↳ Ауди А8 и S8 — обсуждение, покупка
- ↳ Audi A8 D2 4D
- ↳ Audi A8 D3 4E
- ↳ Audi A8 D4 4H
- ↳ Audi A8 D5 4N
- ↳ Audi Q7
- ↳ Прочие авто
- ↳ Правовые вопросы
- АВТОСОФТ, ДИАГНОСТИКА
- ↳ ETKA
- ↳ ELSA
- ↳ VAG-COM, VCDS
- ↳ VAS и ODIS
- ↳ Инструмент для ремонта
- ↳ КАТАЛОГ ССЫЛОК
- РЕМОНТ AUDI A8/S8 D2 4D 1994-2002
- ↳ Техподдержка
- ↳ Помощь в расшифровке ошибок
- ↳ ФАК по ремонту
- ↳ Двигатель, питание и выпуск
- ↳ TDI 2.5, 3.3
- ↳ V6 2.8 механика
- ↳ V8 3.7, 4.2 механика
- ↳ V6 2.8 питание, зажигание, управление
- ↳ V8 3.7, 4.2 питание, зажигание, управление
- ↳ W12 6.0 AZC
- ↳ Топливная система
- ↳ Комплекс проблем
- ↳ Система охлаждения и кондиционера
- ↳ система
- ↳ Webasto
- ↳ Климат-контроль
- ↳ Охлаждение двигателя
- ↳ Трансмиссия
- ↳ Привода, кардан
- ↳ Масло АКПП
- ↳ Ремонт АКПП
- ↳ Механическая КПП
- ↳ Рулевое управление и подвеска
- ↳ Рулевая рейка, насос ГУРа
- ↳ Подвеска
- ↳ Тормоза и колеса
- ↳ системы
- ↳ ABS, ESP, ASR
- ↳ Суппорта, колодки/диски
- ↳ Колесные диски, покрышки
- ↳ Кузовной ремонт
- ↳ Салон и опции
- ↳ система
- ↳ Аэрбег
- ↳ Люк
- ↳ Сиденья
- ↳ Руль
- ↳ Зеркала
- ↳ Стекла
- ↳ Парктроник
- ↳ Омыватель/очиститель
- ↳ Электрика и диагностика
- ↳ системы
- ↳ Иммо, ключи, сигнализация, ЦЗ
- ↳ Фары и фонари
- ↳ Электропроводка
- ↳ Панель приборов
- ↳ Генератор и аккумулятор
- ↳ Стартер
- ↳ Подсветка в салоне
- ↳ Круиз-контроль
- ↳ Музыка, TV, DVD, Navi, телефон
- ↳ Телефон
- ↳ Запчасти и обслуживание
- ↳ Номера деталей
- ↳ Техническое обслуживание
- РЕМОНТ AUDI A8/S8 D3 4E 2003-2009
- ↳ Техподдержка
- ↳ Помощь в расшифровке ошибок
- ↳ ФАК по ремонту
- ↳ Двигатель, система питания и выпуска.
- ↳ TDI 3.0 4.0 4.2
- ↳ V6 MPI 3.0 BBJ/ASN
- ↳ V8 MPI 3.7 4.2 BFL/BFM
- ↳ V6 FSI 3.2 BPK
- ↳ V8 FSI 4.2 BVJ
- ↳ V10 FSI 5.2 BSM
- ↳ W12 6.0 BHT/BTE/BSB
- ↳ Система охлаждения и кондиционера, подогрев, Вебасто
- ↳ Трансмиссия
- ↳ Рулевое управление и подвеска
- ↳ Рулевая рейка, насос ГУРа
- ↳ Ходовая часть
- ↳ Пневматическая подвеска
- ↳ Тормоза
- ↳ ABS, ESP, ASR, ручной тормоз
- ↳ Суппорта, колодки/диски
- ↳ Кузовной ремонт
- ↳ Салон
- ↳ MMI — мультимедийный интерфейс
- ↳ MMI
- ↳ TV
- ↳ Аудиосистема
- ↳ Телефон
- ↳ Навигация
- ↳ CD/DVD AMI
- ↳ Электрооборудование
- ↳ Фары и фонари
- ↳ Подсветка
- ↳ Парктроник
- ↳ Стартер
- ↳ Генератор и аккумулятор
- ↳ Щиток приборов
- ↳ Сигнализация, замки, доводчики
- ↳ Стеклоочиститель, омыватель
- ↳ Память, регулировки
- ↳ Аэрбег
- ↳ Система давления шин
- ↳ Обслуживание и запчасти
- ↳ Номера деталей
- ↳ Техническое обслуживание
- РЕМОНТ AUDI A8/S8 D4 4H 2010-2017
- ↳ Техподдержка
- ↳ Помощь в расшифровке ошибок
- ↳ Двигатель, система питания и выпуска.
- ↳ hyb AT 2.0
- ↳ TDI 3.0 V6
- ↳ TDI 4.2 V8
- ↳ TFSI 3.0 V6
- ↳ FSI 4.2 V8
- ↳ TFSI 4.0 V8
- ↳ W12 6.3
- ↳ Система охлаждения и кондиционера, подогрев, Вебасто
- ↳ Трансмиссия
- ↳ Рулевое управление и подвеска
- ↳ Гидроусилитель руля
- ↳ Электроусилитель руля
- ↳ Ходовая часть
- ↳ Пневматическая подвеска
- ↳ Тормоза
- ↳ Кузовной ремонт
- ↳ Салон
- ↳ Электрика, электроника
- ↳ ТО Техническое Обслуживание
- РЕМОНТ AUDI A8/S8 D5 4N 2018-
- ↳ Техподдержка
- Колеса диски покрышки
- ↳ для D2 (4D)
- ↳ для D3 (4E)
- ↳ для D4 (4H)
- ↳ для Q7
- ↳ Ремонт дисков
- Техподдержка по родственным моделям VAG
- ↳ Техподдержка
- ТЮНИНГ
- ↳ Тюнинг двигателя, подвески и тормозов.
- ↳ Тюнинг D2
- ↳ Тюнинг D3
- ↳ Тюнинг D4
- ↳ Тюнинг кузова и салона
- ↳ Тюнинг D2
- ↳ Тюнинг D3
- ↳ Тюнинг D4
- Клубный Техцентр
- ПОКУПКА-ПРОДАЖА
- ↳ Продажа запчастей
- ↳ Куплю запчасти
- ↳ Колесные диски, покрышки
- ↳ Продажа автомобилей
- ↳ Куплю автомобиль
- ↳ РАЗНОЕ
