Страсти вокруг кода P0500

Казалось бы, что тут непонятного? Оказывается, понятно всё, но при поиске неисправности, которая генерировала этот код, можно далеко уйти. Поэтому начну с того, как устранялась неисправность на автомобиле Тойота Авенсис. Код Р0500: «ЭБУ не получает сигнал датчика скорости». Бывает. Но рассказ владельца вынуждает задуматься. Последним вариантом была замена блока АBS. «Проверена вся проводка, вскрывались пороги»… услышав такое, сначала напрягаешься… ведь дальше можно ожидать чего угодно. Поэтому, чтобы не дать возможности клиенту продолжить рассказ и нагнать страху, обычно подобный рассказ прерываю вопросом. Вопрос можно задавать любой, главное, чтобы он был в ключе разговора, но прерывал ход мысли и сбивал рассказчика с толку: — Кры… крышку? Нет. — Хорошо, сейчас конец рабочего дня, машину можно оставить. Завтра заберете машину.

Проверка, в принципе, стандартная для всех Тойот с данным кодом. Везде описана; по шагам, по контрольным точкам, с данными и формой сигнала.

Использую информацию МОТОРДАТЫ, осциллограф, сканер мультиметр. Фото 1:

Фото 2:

Фото 3:

Начинаем проверку, фото 4:

Проверив сканером ошибки по системам автомобиля, снимаю осциллограммы. На первом канале SPD ЭБУ, на втором канале SPD панели приборов, третий канал — датчик ABS правый, четвертый канал — датчик ABS левый. Машина подвешена на подъемнике, мотор запущен.

На каналах №1 и 2 видно опорное напряжение 4,6 В, сигнала, естественно, нет, передача выключена, колеса не крутятся. Фото 5:

Включаем передачу. Ведущие колеса начинают вращаться. Появляется сигнал SPD на первом и втором канале. На 3 и 4 сигналы датчиков ABS. Сигналы датчиков — это первичная информация о скорости вращения ведущих колес. Из которой путем нехитрых преобразований и получается сигнал скорости. И на рис. 2 все выглядит «чинно и благородно», все работает. Но ошибка откуда-то берется?.. здесь нужно либо ждать, отслеживая сигналы, либо попытаться спровоцировать появление ошибки.

То, что вызывало появление ошибки Р0500 выглядит следующим образом, фото 6:

Тот же ХХ, передача включена, кратковременное пропадание сигнала с панели приборов, ну и, соответственно, на ЭБУ. А датчики ABS, как вы видите, добросовестно выполняют возложенную на них обязанность. Я изменил время развертки на этой картинке, чтобы были видны моменты, где сигнал есть, где пропал и где появился вновь. Вот чистая ошибка Р0500. Причина внутри панели приборов. И устранена она была несколькими тычками паяльника. Правда, нужно отметить: » после внимательного осмотра платы и некоторых манипуляций, направленных на выявление плохого контакта». И еще, записывайте данные осциллографа. Потом можно просмотреть внимательно. Иногда просмотришь и чего-нибудь еще найдешь на свою голову-).

Так что продолжаем с тем же Авенсисом… хотя этой ошибки я не видел. Да и клиент о ней не упоминал. Говорил, что перед тем как поменять блок ABS, проверяли все датчики, чистили все «считыватели».

Короче, просматривая осциллограмму, я увидел еще кое-что. Фото 7:

Двигатель работает, ХХ, машина на подъемнике, передача включена, ведущие колеса вращаются. Маркерами выделен временной отрезок на импульсной последовательности канала №3. И ему соответствует такой же временной отрезок на канале №4. Должны совпадать. А не совпадают. И не только по фазе, а и с амплитудой сигнала тоже не все понятно. Ясно только одно: при таких сигналах датчиков, которые фиксируют скорость вращения ведущих колес, должно быть визуально видно, что колеса вращаются с разной скоростью. То, что колеса не с одинаковой скоростью могут вращаться, из-за ступичных подшипников или подклинивания суппорта — это понятно. Но это не то. Визуально, ведущие колеса вращаются с одинаковой скоростью. Значит, нужно выявить, кто из датчиков врет.

По такой картинке, сказать который из них — невозможно. Поэтому картинку будем менять. Фото 8:

Увеличиваем скорость. Теперь видно, что кольцо ABS левого датчика «болтается»… но в принципе ошибки не будет. Система такое «стерпит» -).

Ну, а если «отжечь»?.. машину на подъемник, ГИБДД не указ, «гашетку» в пол, фото 9:

Развертку по ходу не меняю, поэтому сигналы от датчиков фактически сливаются и по сетке видно, что амплитуда сейчас не менее 2 Вольт. Пока «полет нормальный».

Разгоняемся дальше, фото 10:

Опаньки! Сигнал левого датчика «поплыл». Правый в норме. А на левом и амплитуда снизилась почти на треть. И по «горбам» сигналов видно, что время периодов разное, а это означает, что скорость вращения левого колеса стала меньше и намного меньше… А визуально нет-). И спидометр показывает 140 км\час.

Дальше смотрим, фото 11:

А здесь видно, как он медленно и уверенно затухает, фото 12:

Опустил ниже фона правого датчика 4 канал, чтобы видно было, что сигнал от левого датчика отсутствует, но при этом колеса крутятся, сигнал SPD есть, и есть код по левому датчику ABS Фото 13:

Здесь уже двигатель выходит на ХХ, педаль отпущена и появляется пропавший сигнал. Если это возможно сделать на подъемнике, значит, в движении эта же ошибка вылезет обязательно. Можно было, конечно, не обращать на это внимания, человек ведь не поэтому приехал. Ну, увидел, ну, молодец. Отправь его, он к тебе же и вернется. Но я не маркетолог — я технарь. И искусственно привлекать клиентов — не мой хлеб. Тем более, что данный способ противоречит моральным принципам. Нет, это не заявление: — » Мне деньги не нужны». Просто зарабатывать подобным способом считаю унизительным… даже если об этом только сам знаешь. И если первую неисправность устранял сам, то для устранения этой прибегнул к помощи парня, который работает слесарем. Объяснил, что нужно посадить на место кольцо ABS, а именно оно при вращении привода срывалось и вращалось само по себе. А на большой скорости ШРУС, на котором оно насажено, вращался как надо, а кольцо не имея «надежного контакта с его поверхностью» просто останавливалось. И датчик не получал сигнала о вращении колеса. Чудесный прибор осциллограф. Два удара молотком по керну — ABS починена -).

Когда я принял в работу Авенсис, на форуме была создана тема и именно по коду Р0500. И именно на Тойоте: http://forum.autodata.ru/264/23671/

Ну, естественно, я посматриваю за темами. Особо никуда не встреваю. Народ что-то советует. Что-то предлагает. Идет обычный обмен мнениями. В итоге тема подошла к моменту, когда человек устранил неисправность…. Заменив блок ABS. Некоторых это откровенно озадачило… последовали вопросы, но и тут же последовали объяснения… я «свои 5 копеек тоже вставил», но результат получился несколько неожиданный, произошло некоторое отклонение от темы. Когда писал посты в эту тему, привел эти же осциллограммы, но не так подробно описывал, и попытался объяснить, что данный код имеет обозначение «Р«, что определяет его принадлежность к конкретной системе. А коды неисправностей ABS, как-то другой буковкой обозначаются -).

Компьютер взял с собой в машину, открыл что нужно, все перед глазами, информация вполне обеспечивает потребности. Но, а если вдруг чего-то не нашел, то в этом же компьютере есть доступы к Техдоку, Аллдата, Митчелл, но последние стал редко использовать. Онлайн доступ удобная штука. И я привел скрины с Мотордаты.

Вот они, фото 14:

Фото 15

Фото 16:

Меня вернули к «действительности» выложив фрагмент схемы, фото 17:

Схема взята с форума.

И дальше следовала «страшилка»: в Тойоте Королле 2012 года ЕСТЬ CAN! … И что? … надо посмотреть информацию. Посмотрел. Ничего не меняет. CAN есть, но только к ситуации, описанной в теме, он отношения не имеет. Спидометр на машине работал, комбинация приборов никакого влияния на наличие или отсутствие сигнала SPD в блок управления двигателем оказать не может. Сигнал как шел от ABS, так и идет. Источником первичной информации как являлись датчики ABS ведущих колес, так и являются. Поэтому при поиске неисправности вызвавшей код Р0500, все возможные контрольные точки и места возможной неисправности остались те же. Но особенность есть. Заключается она в том, что в блоке ABS, который обрабатывает сигнал от датчиков системы и передает в панель управления — сигнал этот цифровой.

Почему так сделали? Если посмотреть на тот фрагмент схемы, который взят с форума, то даже из него становится ясно, в панели управления приборами есть конструктивные изменения. В панель собирается информация о работе различных систем. В частности о вкл/выкл и прочее, прочее … двери, люк, пепельница -). Цель — информирование водителя.

Можно, конечно, и по проводам, но в цифре данная информация привлекательнее, поскольку не увеличивает толщину жгутов и не увеличивает количество разъемов. В теме на форуме возникла путаница. Последовал рассказ о том, как надо смотреть сигнал SPD. Оказывается, еще надо и к ноге контролера подключаться… И вот здесь у меня лично возник вопрос: — «Нафига козе баян?».

Мотордата (http://motordata.ru/ru ) дает исчерпывающий ответ на то, где и в каких местах нужно искать неисправность при коде Р0500. Топикстартер, создавший тему и описавший проблему шел неправильно. Проверка его не была системной. А замена блока ABS, которая убрала данный код, всего лишь следствие того, что где-то устранился плохой контакт. По тем данным, которые он выложил, блок работал. Другой участник дискуссии в теме увел разговор в сторону. Выложил осциллограммы и почему-то пошел в направлении контролера. Даже на один канал ногу «проца зацепил». А у нас как на форуме? Если кто-то написал : -» CAN…. Или нога проца или проц» — всё, большинство сразу притихли. И даже не пытаются вникнуть в написанное… Подытожим:

1. При возникновении кода Р0500, этот код имеет отношение к системе управления двигателем. Смысл его прост: «ЭБУ не видит сигнал скорости автомобиля». Причины перечислены, возможные места тоже. Пошаговая инструкция поиска имеется.

2. Методика поиска неисправности по данному коду для Тойот ничем не отличается.

3. Сигнал скорости действительно проходит через панель приборов (был вопрос по этому сигналу: «откуда он берется?». Ответа внятного не последовало, поэтому отвечаю:

«В состав всех микроконтроллеров входит модуль аналогового компаратора. Компаратор сравнивает значения напряжений, присутствующих на двух выводах микроконтроллера.Результатом сравнения является логическое значение. По этому значению может быть сгенерировано как прерывание, так и захват состояния счетчика — таймера. А это позволяет измерить длительность импульсов аналогового сигнала. Поэтому опорное напряжение ЭБУ изменяется от минимального до максимального уровня, формируя импульсную последовательность, содержащую информацию о скорости автомобиля. И даже при отказе одного датчика, блок все-равно получает информацию о скорости. Этот сигнал можно отследить в двух местах на выходе порта общего назначения и на выходе из самой панели управления.

Таймер фактически дублирует работу датчиков и сохраняет при этом всю информацию заложенную в исходный сигнал», фото 18.

4. В автомобилях, где в панель приборов приходит информация по шине данных(CAN) … в том числе и от ABS, имеется отличие: сигнал скорости от ABS приходит на панель в виде цифрового кода. И в панели приборов сравнение сигналов от датчиков не выполняется. Но захват состояния таймера-счетчика также происходит. Просто таймер формирует прерывания по цифровому коду, в котором содержится информация о скорости. Опорное напряжение блока управления точно также будет изменять амплитуду от максимального до минимального уровня, формируя импульсную последовательность сигнала скорости.

5. Введенные дополнительные элементы в ABS, панель приборов, а также шины данных полностью контролируются. В системе диагностики появились дополнительно коды С….. и U…… Эти коды прямо указывают на неисправность в ABS, CAN и панели управления. Появление этих кодов может вызвать появление кода Р0500. Как вариант: замена блока ABS и пропадание данной ошибки вполне объяснимо. Но в этом случае доминирующим будет код по ABS. Тоже самое касается и панели приборов. Если же код Р0500 одинок как «тополь на Плющихе», то не надо ничего выдумывать, и тем более цепляться за ноги контролера.

6. Учитывая то, что в новых машинах находят все более широкое применение шины передачи данных, проверку, наверное, правильно начинать с выявления систем конкретного автомобиля, а так же наличия в них ошибок. Чтобы не искать «завтрашний день»… правильнее будет разобраться с тем, что сегодня.

7. Не стоит скептически относиться к тем, кто руководствуется информацией официальной и склоняется к пошаговой проверке. Ничего в этом зазорного нет. Хотя, когда мне пришлось разбираться с этим вопросом, использовал Аллдату. Открыл Короллу 2012 года. И пока дошел до нужных диаграмм, зубами скрипел… Ну, уж настолько подробно, что пока доберешься до нужной информации… все пошагово, с картинками.. Но зато ошибиться трудно, правда и неисправность можно не найти -).

И еще хотелось бы отметить, на форуме присутствуют люди занимающиеся ремонтам автомобилей. И ни у кого из нас нет полных знаний по этому вопросу. Фрагментальные есть. У кого-то этих фрагментов больше, у кого-то меньше. Кто-то имеет базовые знания. Вот это нужно учитывать при дискуссиях. И если задается вопрос — на него нужно отвечать. Без эмоций и ухмылок. Тем более, если ты сам увел тему в сторону и спровоцировал эти вопросы. А отвечать на вопрос вопросом — это неуважение к собеседнику. Поэтому в теме на форуме я пообещал, что отвечу на вопросы… и сделаю это чуть позже.

Надо же разобраться :

— есть датчики которые формируют цифровой сигнал или нет;

— что такое CAN. Почему его не надо бояться и как проверить;

— нужно ли лезть к контролеру в поисках нужного сигнала или достаточно стандартных проверок;

— чем цифровой сигнал отличается… И как его не спутать с обычной импульсной последовательностью прямоугольных импульсов, можно ли его увидеть и нужно ли;

— о преобразовании сигнала от ABS (как частный случай)

— о фрагментальных званиях, и почему от этого бывает вред.

Продолжение следует.

Маркин А.В.

© Легион-Автодата

(ник на форуме Легион-Автодата — A_V_M)

г.Белгород, Таврово мкр 2, пер.Парковый, д.29-б.

Тел.: +7 (4722) 30-07-09.

Союз автомобильных диагностов

Ошибка P0500 — Датчик скорости автомобиля — неисправность электрической цепи

Определение кода ошибки P0500

Ошибка P0500 является общим кодом ошибки, который указывает на наличие неисправности в цепи датчика скорости автомобиля. Вместе с данным кодом могут также появляться коды ошибок P0501, P0502 и P0503.

Что означает ошибка P0500

Ошибка P0500 указывает на наличие проблемы, связанной с датчиком скорости автомобиля. Датчик скорости контролируется ECU, и если датчик работает ненадлежащим образом, появляется ошибка P0500 и загорается индикатор Check Engine на приборной панели автомобиля.

Причины возникновения ошибки P0500

Наиболее распространенными причинами возникновения ошибки P0500 являются:

• Неисправность датчика скорости автомобиля
• Короткое замыкание или обрыв проводов датчика
• Повреждение шестерни привода датчика скорости автомобиля
• Плохое электрическое соединение

Каковы симптомы ошибки P0500?

• Загорание индикатора Check Engine
• Сбои в работе спидометра
• Неправильное переключение передач, так как ECU использует данные о скорости автомобиля для переключения передач
• Отключение антиблокировочной системы тормозов (ABS) и противобуксовочной системы (TCS) автомобиля

Как механик диагностирует ошибку P0500?

• Сначала механик считает все сохраненные данные и коды ошибок с помощью сканера OBD-II.
• Затем он очистит коды ошибок и проведет тест-драйв автомобиля, чтобы убедиться в наличии проблемы.
• После этого механик проверит датчик скорости автомобиля и все соответствующие провода на предмет износа и наличие повреждений.
• Механик также проверит наличие сигнала датчика скорости при движении автомобиля с помощью сканера.
• Наконец, механик проверит напряжение датчика скорости автомобиля с помощью мультиметра.

Общие ошибки при диагностировании кода P0500

Наиболее распространенной ошибкой при диагностировании данного кода является ошибочная замена спидометра автомобиля. Во избежание ненужного ремонта необходимо всегда выполнять тщательное диагностирование.

Насколько серьезной является ошибка P0500?

При появлении ошибки P0500 могут возникнуть некоторые проблемы с переключением передач (например, передачи могут переключаться жестко), что может доставить неудобства во время вождения автомобиля. В случае неисправности спидометра или антиблокировочной системы тормозов (ABS) и противопробуксовочной системы (TCS) автомобиля, передвигаться необходимо с осторожностью, не превышая пределы скорости, пока автомобиль не будет отремонтирован.

Какой ремонт может исправить ошибку P0500?

• Замена шестерни привода датчика скорости автомобиля
• Ремонт или замена поврежденных проводов
• Замена датчика скорости автомобиля
• Устранение неисправности, связанной с плохим электрическим соединением

Дополнительные комментарии для устранения ошибки P0500

Расположение датчика скорости автомобиля может различаться в зависимости от года выпуска и типа привода автомобиля. В автомобилях с передними ведущими колесами датчик скорости часто находится на ступице переднего колеса. В автомобилях с задними ведущими колесами датчик скорости может располагаться на выходном валу коробки передач или внутри заднего дифференциала. В более современных автомобилях датчики скорости устанавливаются на каждом колесе.

ECU использует данные, полученные от датчика скорости автомобиля, для отображения правильной скорости на спидометре. Кроме того, данная информация используется для правильного переключения передач и контроля работы антиблокировочной системы тормозов и противобуксовочной системы автомобиля.

Нужна помощь с кодом ошибки P0500?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Похожие статьи

Have you started experiencing the ABS light and you have diagnosed a P0500 code? Well, if that is the case, you probably having a problem with your speed sensors. If you suspect that too, then you are at the right place because there will be a lot to cover on this topic where we will learn how to overcome this problem.

• Car Diagnostics
• How ABS Works
• Vehicle Speed Sensor
• Location
• Causes
• Symptoms
• Troubleshooting
• Replacement
• Cost
• Conclusion
• F.A.Q

Having a problem like this can be a really frustrating thing to deal with, why I’m saying this? Well, because this sensor greatly affects your ABS system. So, whenever you have a problem with the ABS system, the system will basically not work when you need it the most.

Imagine that you are driving at high speed and suddenly a pedestrian comes in front of you. You slam on the brakes but the ABS doesn’t work, then you collide with the pedestrian and potentially end up hurting them. Which is something that nobody wants. This is why you need to fix the P0500 code and we are going to help you out with that.

First, we will learn the basics of car diagnostics and how it is performed. Then we will cover the P0500 code and its meaning. After that, we will learn more about the speed sensors and the ABS system. Later on, we will dive into the causes of the P0500 code as well as the symptoms. Then we will jump into diagnosing and sorting out the issue. So, follow along.

Introduction To Car Diagnostics

Now before we start explaining more about the code P0500 and its meaning, let’s first learn something more about car diagnostics in general. I bet that there are a ton of people reading this who are not into cars and want to learn the basics stuff before they jump in and diagnose the P0500, so this chapter is dedicated to them.

You are probably aware that modern cars are not like cars back in the day. Back in the good old times, there were no computers, sensors, and all these components that failed. So, diagnosing a problem was a really easy thing to do.

Nowadays everything is computerized and you need some special tools that will give you the ability to diagnose problems with your car. So, in order to discover if you have a P0500 code or any type of code in your car, you will need a tool called an OBD2 scanner.

With this scanner, you will have the ability to get access to the PCM which is the Powertrain Control Module. This is basically the brain of the car that adjusts the work of the sensors and other components and it is constantly testing them to make sure that everything works in impeccable order.

If some of the components are faulty, you will get a check engine light. Or like in our case with the P0500, a check engine light plus an ABS light. Let’s presume that you diagnosed this code already and figured out that it is connected to the ABS system. Have you ever wondered how this system works? Let’s elaborate more on that in the following chapter before we learn more about the P0500 code.

What Is The ABS And How Does It Work?

Now before we learn more about the P0500 code meaning, let’s take a look first at the ABS system and learn how this system works in the first place. Knowing this will be a good starting point when it comes to diagnosing the problem.

The ABS system or anti-lock braking system is a special system in our cars that serves a good purpose. And that is to prevent skidding and locking up of the wheels. Frankly, it is one of the most ingenious designs that greatly improved the safety of drivers and also pedestrians.

This safety system is really simple to understand and learning how it works is really easy. The brain of this system is the ABS control module which is connected to the ABS pump. Whenever the speed of the car changes abruptly, the control module will notice this action and will activate the ABS system.

When the ABS system is engaged, you will notice how the ABS light is flashing on the cluster. Also, a really loud sound will be heard from the brakes.

During this engagement of the ABS system, the ABS control module is sending a pulsating signal that quickly engages and disengages the brakes in a matter of a fraction of a second. This method of work avoids the sliding of the tire which is also known as skidding. And by doing this, the ABS prevents damage to the tire as well as reduces the braking distance significantly.

But what sends this reading to the ABS module and tells it to activate the ABS? Well, more on this component in the following chapter (and in our guide on the ABS system repair cost, as well as the ABS module replacement cost) and then we will elaborate more on the P0500 code.

What Is A Vehicle Speed Sensor And How Does It Work?

Now let’s get to business and slowly move into the problem with the P0500. But before we do that, we need to understand how the speed sensor works.

The speed sensor is one of the most crucial components when it comes to the proper work of the ABS system and other systems in your car.

What is worth noting is that there are two types of speed sensors, a wheel speed sensor, and a VSS or vehicle speed sensor. You should not mix this sensor with the wheel speed sensors. When it comes to our problem with the P0500 we are only interested in the VSS sensor. So, how this VSS sensor works?

When the sensor notices an abrupt change of speed, it will decide to engage the ABS system. So, whenever this system engages, your car stops sooner. This sensor also helps in monitoring the vehicle’s speed and the proper work of the speedometer. And here comes the problem with the P0500 code that we are going to elaborate more on in the following chapter in detail.

P0500 Vehicle Speed Sensor A

Now let’s move on to the problem which in your case is the P0500 code. What this code means and why it is there in the first place?

Well, this is a DTC code that is an indication that you have a problem with your vehicle speed sensor (VSS). The definition of this code is “Vehicle Speed Sensor “A” Malfunction”. This in other words means that you have a problem with the speed sensor A on your car. Other related codes to this problem are P0501, P0502, and P0503.

What is worth noting is that this is a generic code and can appear on a vast number of car makes out there. Namely, Toyota, Dodge, Nissan, Subaru, Ford, Chevy, and others.

When this P0500 code is on, it means that the VSS sensor A needs to be checked as soon as possible in order to avoid some of the symptoms that are associated with this problem. More about the symptoms we are going to cover later on in the article. But first, let’s discuss the location of this VSS sensor.

P0500 Vehicle Speed Sensor A Location

Now before we dive into the causes for the P0500 code, let’s learn more about the P0500 vehicle speed sensor A location, where this sensor is mounted?

Unlike the other speed sensors that are mounted on the wheels, this VSS sensor is mounted on the transmission.

Usually, on front-wheel-drive cars, you will notice this sensor mounted at the top of the transaxle. While if you have a rear-wheel-drive car, you will notice this sensor that is mounted on the tail shaft of the transmission. Which means that it could only be accessed from underneath the car.

What is important for you is not to mix this sensor with the other speed sensors on your car as many people are doing. This way you will be able to uncover the P0500 problem quickly and easily. But what are the causes for the P0500 Subaru code? Let’s elaborate more on the causes next.

P0500 Code Causes

As we elaborated more on the problem with the P0550 code and we learned that this is an issue with the VSS sensor, let’s now focus more on the causes for this problem.

If you didn’t know, everything happens for a reason and so as the problems with the VSS sensor, there could be a few things that could make this component malfunction, so let’s elaborate on them.

1. Defective Vehicle Speed Sensor

The first and most obvious cause for the P0500 code is a bad VSS sensor also known as a vehicle speed sensor.

This sensor is the prime cause in most of the cases when you have to deal with a problem like this on your car.

The sensor simply fails internally and needs to be replaced. In some cases, the gear that is basically the one that is doing the heavy-duty stuff fails. This is the case because, in most modern cars, there are plastic gears are used.

And as we all know, plastic doesn’t age well. After a ton of miles, it will become brittle and will often break and cause problems like in our case with the P0500. When the sensor gear is faulty you should replace the whole thing. Mainly because this sensor is really cheap. So, it doesn’t worth the hassle to replace the gear alone.

2. A Short In The Wiring

The second most common cause for the P0500 code is a problem with a short in the wiring. And this can happen quite a lot. Especially in older cars or if you have some rodents around in your garage.

The wiring can be shorted out if two of the wires are naked and touch each other. So, whenever you get a P0500. It is a good idea to check the wiring and make sure that everything is in good condition.

If there is some wiring damage, then you should consider repairing the wiring and adding an insulator to it. Or else, replace the wiring that goes from the harness to the sensor itself. This way you will fix the P0500 code hopefully.

3. Bad Connector

The third most common cause when you have a P0500 Ford can be a bad wiring connector. Maybe the connector is broken and the sensor does not communicate with the PCM.

So, the connector should be another thing to check when it comes to solving this problem on your car. You need to make sure that it is not loose and that there is no corrosion to the pins. If there are some of these things on the connector, make sure that you clean it off or replace it if necessary.

4. Problem With The PCM

And the last probable cause for the P0500 code that we are going to cover is the problem with the PCM. Sometimes even the PCM can get faulty and cause you troubles like these.

If you notice that there are some error codes that do not make sense and your cluster has turned into a Christmas tree, then you should consider this option as well. Now let’s move on to the symptoms of this problem.

Speed Sensor Symptoms

Now let’s cover the symptoms of the bad speed sensor and the P0500 code. Knowing the symptoms will also help you when you will need to determine if you have a bad speed sensor on your car.

This is why we are going to cover all the important clues in the following chapters, so you don’t have any major issues when it comes to diagnosing the problem.

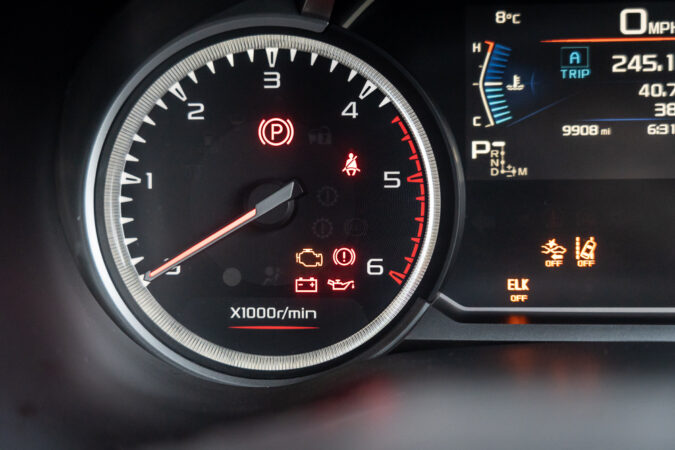

1. Check Engine Light + ABS Light

The in our list of bad speed sensor symptoms is the check engine plus the ABS light. Whenever this sensor has malfunctioned, you will experience the check engine light plus the ABS on, almost all of the time.

When you diagnose the check engine you will highly likely get a P0500, P0501, P0502, or P0503 if you have a problem with the VSS sensor on your vehicle. Whenever you have these codes, you know where to look and that is the VSS sensor. Now let’s move to the next symptom.

2. Problems With The Speedometer

The second most common symptom associated with a bad speed sensor and the P0500 code is a problem with the speedometer.

When this sensor is faulty, your car will not get the right input when it comes to the vehicle’s speed. So, you can expect some strange readings or a stuck speedometer on your car.

So, if you notice that your mileage isn’t moving, it is maybe because this VSS sensor is faulty and needs to be replaced. Later on, we will learn more about speed sensor troubleshooting and see what you can do. Now let’s move to the next symptom for the P0500 Ford.

3. Transmission Doesn’t Want To Shift Right

The third most common symptom that you could experience when you have a bad vehicle speed sensor and a P0500 code is a situation with poor shifting.

If you have an automatic transmission and you start experiencing some weird symptoms like the situation with the vehicle speed sensor P0500 code and the check engine light, you can bet that your VSS sensor is not working as it should and it has to be replaced.

If you run your car like this, it could be damaging to your transmission and you could end up with a broken transmission in the end. So, try to fix this issue before things become worse.

4. ABS And Traction Control Malfunction

And the last symptom that we are going to cover when it comes to the P0500 and the speed sensor is the situation when your ABS system and the traction control system are malfunctioning.

Whenever this happens, you will face a problem with these systems. Why is this the case? Well, this is the case because these systems greatly depend on the input of the VSS sensor.

So, don’t be surprised if you see the ABS light on the cluster along with the traction control light. But the lights are not a problem. The bigger problem is that your safety systems will malfunction in most situations. So, you need to be prepared for that.

You could face a problem with these systems to engage erratically or not engage at all depending on the condition that your sensor is. So, you need more on the speed sensor troubleshooting and how to fix the P0500. And That’s what we will learn next.

Vehicle Speed Sensor Troubleshooting

Now let’s assume that you have diagnosed the P0500 code with the scanner and you determined that your vehicle speed sensor is faulty. How you can tackle this problem and determine if this problem is really with the sensor?

Well, actually it is quite easy. The only thing for this purpose that you will need to get is a multimeter tool. With this multimeter, you could measure voltage, resistance, and a ton of other properties. But for our purpose, we only need the voltmeter.

Connect the probes to the two pins with alligator clips and then set the multimeter to measure volts. Then rotate the shaft of this sensor manually. Usually, when you rotate this sensor manually, the sensor will produce about 0.5V.

If this is more or the sensor does not produce anything, you are dealing with a faulty sensor. In the video, you can check how this is done. Replacing it will hopefully fix your P0500 code. But how to replace it? Well, that’s what we will cover next.

P0500 Vehicle Speed Sensor Replacement

Now we came to the important bit and that is the vehicle sensor replacement. A ton of people have trouble finding these sensors.

They are located on the top of the transmission. And removing them can be a real pain, especially if you have a rear-wheel-drive car. In the video, you can see how this procedure is done in a front-wheel-drive vehicle. Now let’s learn the cost to fix the P0500 code.

Cost To Fix The P0500 Code

How much money can you expect to pay to fix the P0500 code? Well, the sensor actually is quite cheap. The part alone is about $25 at the parts store.

But what is hard is replacing it. If you have FWD you can do this work yourself. But if you have an RWD car, you will have to get under the car and then remove it. So, the labor prices can vary from $100 to $350.

Driving Without Speed Sensor

Driving without a speed sensor is possible. But in this case, you will get a P0500 code, and who knows how many other codes.

Plus you will face a ton of problems with the ABS, traction control, speedometer, and a ton of other different components. So, you know that you have to replace it.

Conclusion P0500

In this article, we have covered quite a bit when it comes to the P0500 code. First, we learned the basics of car diagnostics and how it is done. Then we focused more on the ABS system and precisely on the VSS also known as a vehicle speed sensor.

Then we elaborated more on the problem with the P0500 code and we covered the symptoms and causes. Lastly, we learned how to diagnose and sort out this problem.

F.A.Q

Now let’s answer some frequently asked questions.

What Is A Speed Sensor

The speed sensor is measuring the output of the transmission or transaxle. Then this output is used so the PCM is able to adjust the work of many different systems. Namely, the ABS, traction control, speedometer, etc.

What Does A Vehicle Speed Sensor Do

The vehicle speed sensor is measuring the output of the transmission/transaxle or the output of the wheel sensor. These measurements are then used to adjust the work of many different systems inside the car. Namely, the ABS, traction control, brake system, speedometer, etc.

What Causes Code P0500

This code is often caused by a bad vehicle speed sensor. This is a sensor that is mounted on the transmission and is constantly monitoring the speed of the transmission. So, whenever there is the code P0500, your best bet would be to check this sensor and replace it if it’s faulty.

How Do I Fix Code P0500

Fixing this problem will require some troubleshooting and testing. You can replace the VSS sensor of course. But if you don’t want to risk spending your money you can give it a test with a multimeter and see what type of results you will get because sometimes the problem is in the connector or the wiring of the sensor.

В процессе эксплуатации автомобиля встречается большое количество различных ошибок. Каждая из них имеет определённое значение и несёт в себе потенциальную угрозу.

Некоторые ошибки скорее предупредительные, и говорят о необходимости в ближайшее время провести те или иные ремонтно-восстановительные работы. При этом дальнейшая эксплуатация машины с такими ошибками допускается.

Есть иная категория ошибок, при выявлении которых лучше сразу же выполнить ремонт и воздержаться от поездок.

Следует узнать, к какой категории относится ошибка P0500, о чём она говорит, каковы причины её появления. Плюс о том, как своими силами устранить возникшую проблему.

О чём говорит ошибка

Рассматриваемая ошибка непосредственно связана с датчиком скорости автомобиля, либо же его электрической цепью.

Ошибка P0500 указывает на неисправности датчика либо проблемы в электроцепи. На английском языке это звучит как Vehicle Speed Sensor.

Подобная неисправность характерна для транспортных средств, у которых в комплектации предусмотрено наличие антиблокировочной системы. Она предотвращает торможение юзом.

Работа системы ABS контролируется ЭБУ. Последний сравнивает скорость, с которой вращаются колёса автомобиля, и скорость вращения коленвала. Через ЭБУ проходит управляющий сигнал. Если датчик скорости автомобиля выдаёт некорректные данные, это приводит к формированию ошибки P0500, которая сохраняется в памяти блока управления.

Чтобы такая ошибка записалась, необходимо выполнение сразу 5 условий.

Условия формирования

Чтобы в памяти блока управления была зафиксирована и сохранена эта ошибка, требуется выполнить несколько условий.

1. Показатель угловой скорости вращения коленвала ДВС превышает значение в 1600 оборотов за минуту.
2. В момент фиксации ошибка температура жидкости охлаждения мотора должна составлять более 80 градусов Цельсия.
3. Параметры нагрузки (TL) превышают 3 миллисекунд.
4. Сигнал ЭБУ, сообщающий о скорости автомобиля, передаёт значение около 5 километров в час. Хотя на других это может быть 9 километров в час и меньше.
5. Все перечисленные условия проявляются вместе, а их продолжительность составляет от 4 секунд и более.

Сразу после одного цикла таких условий на автомобилях с АКПП загорается лампочка Check Engine. Если на машине стоит механика, то это произойдёт при второй поездке или втором старте с места.

При выполнении этих условий ЭБУ зафиксирует ошибку, сохранит её в памяти. В итоге будут появляться соответствующие симптомы, заставляющие автомобилиста обратить внимание на потенциальную неисправность в системе.

Симптомы неисправности

Есть несколько признаков, которые могут навести автомобилиста на мысль о том, что в памяти электронного блока был записан код ошибки со значением P0500. Симптомы скорее косвенные.

• Отключается система ABS. Антиблокировочная система будет автоматически отключаться, поскольку блок управления обнаружил неисправность.
• Перестаёт работать система контроля тяг двигателя. Причина аналогичная. Из-за такой ошибки ЭБУ отключает эту систему.
• Загорается лампа, изображающая работу тормозов на приборной панели.
• Параллельно начинает гореть индикатор проверки двигателя. Он же всеми нелюбимый Check Engine.
• Если на автомобиле установлена АКПП, могут возникнуть трудности при переключении передач.
• Нарушается работа спидометра, он может отображать некорректную информацию.
• Если в ЭБУ зашиты некоторые программы, активируется принудительная система ограничения максимальной скорости.

Чтобы подтвердить или опровергнуть теорию о том, что вся вина лежит на датчике скорости, потребуется выполнить диагностику.

Причины

Существует несколько возможных причин появления ошибки, код которой представлен как P0500. Это зависит от конкретной марки и модели автомобиля. Причины проявляются отдельно либо по несколько одновременно.

1. Неисправный датчик скорости. Поломка датчика явление не самое частое, поскольку это надёжный и долговечный элемент. Но такой вариант исключать нельзя. Важно учитывать, что датчики устанавливаются на приводные колёса. В зависимости от типа привода, потребуется проверить соответствующее число контроллеров на предмет их целостности.
2. Обрыв проводки или короткое замыкание. Эти явления могут протекать в электрической либо в сигнальной цепи датчика.
3. Нарушение контакта. Опять же контакт может нарушиться в сигнальной или электрической цепи. Ухудшение качества контакта происходит из-за плохого соединения фишки, окисления, ржавчины и пр.

В большинстве случаев в ходе проверки удаётся обнаружить, что контакт нарушен, либо его нет вовсе. Из-за этого диагностическое оборудование сообщает об отсутствии сигнала со стороны датчика скорости. Это ведёт к появлению ошибки P0500 и всем сопровождающим её симптомам.

Диагностика неполадок

Появляющаяся ошибка P0500 потенциально указывает на несколько источников проблем. Это может быть:

• сам датчик скорости;
• электроника приборной панели;
• ЭБУ.

Датчик скорости на машинах с передним приводом обычно располагается в ступичном подшипнике. Если привод задний, местом установки будет дифференциал или коробка передач.

Прежде чем приступать к диагностике и ремонту, убедитесь в том, что проблема не со стороны самого спидометра. Сделать это просто. Нужно лишь выполнить пробную поездку.

Если диагностический сканер показал ошибку P0500, необходимо сделать следующее:

• Используя диагностическое оборудование, проверить работоспособность датчика скорости. Не у всех имеется в гараже специальное оборудование. Поэтому проще всего подключить заведомо исправный контроллер. Если ошибка не уходит после сброса, продолжайте поиски.
• С помощью мультиметра проверить цепь между входным сигналом и массой, либо проводом питания, на замыкание. Из-за нарушенной изоляции довольно часто происходит короткое замыкание, система перестаёт от этого корректно функционировать.
• Проверить соединение между контроллером и его массой.
• Если у вас на машине стоит датчик с 4 проводами, мультиметром следует проверить целостность последнего.

Учтите, что связь с датчиком будет прерываться, когда машина стоит на месте. Поэтому в таком случае диагностика выполняется в движении. Его можно имитировать, вывесив приводные колёса.

Далее следуйте по такому алгоритму:

• подключите ноутбук с программным обеспечением для диагностики к диагностическому разъёму автомобиля;
• включите зажигание и запустите программы проверки;
• выберите пункт отображения скорости;
• начните движение, чтобы колёса вращались;
• сравните показания скорости на ноутбуке и на спидометре;
• если параметры совпадают, просто сбросьте ошибку, скорее всего это случайность;
• если показатели разные, проверьте напряжение в приборной панели;
• далее проверяются контакты и проводка, идущая от датчика к ЭБУ;
• поскольку изредка сам датчик скорости также выходит из строя, его следует проверить мультиметром на сопротивление и напряжение.

Практика показывает, что чаще всего причина кроется в нарушении целостности изоляции и коротких замыканиях. Либо же датчик недостаточно плотно прилегает к контактам, из-за чего точность передаваемого сигнала нарушается.

На каких автомобилях встречается

При выборе нового или подержанного автомобиля, покупатель задумывается о практичности, надёжности и безопасности приобретаемой машины.

Гарантировать, что на том или ином авто ошибка P0500 никогда не появится, никак нельзя.

Ошибка P0500 появляется лишь на тех автомобилях, в комплектации которых предусмотрена система ABS.

Поэтому далеко не факт, что на вашем ВАЗ 2107 ли УАЗ может встретиться ошибка P0500. Чего не скажешь про автомобили из следующего списка:

• Toyota Avensis.
• Chevrolet Captiva.
• Ford Focus 2.
• Lada Kalina.
• Lada Priora.
• Suzuki SX4.
• Renault Megane.
• Toyota Camry.
• Lada Granta и пр.

Несколько странно наблюдать, что в одном списке фигурирует признанный надёжный автомобиль уровня Toyota Avensis и бюджетный отечественный автомобиль Лада Приора. Но факт в том, что в обоих случаях ошибка P0500 вполне вероятна.

Вопрос лишь в надёжности датчика, в качестве используемых комплектующих. Здесь очевидное превосходство на стороне более дорогих машин. Но и они не защищены от того, чтобы на диагностическом сканере появилась ошибка P0500.

Сама по себе ошибка P0500 достаточно серьёзная. Продолжать эксплуатацию при её выявлении не рекомендуется. Лучше отправить авто в сервис либо заняться ремонтно-восстановительными работами своими руками. Устраняется ошибка P0500 путём проведения соответствующих манипуляций, которые зависят от причин записи кода в памяти ЭБУ.

Если ошибка P0500 всё же вылезла, не затягивайте с ремонтом. К тому же, в это время не будет работать система ABS. А это потенциально опасно, поскольку без антиблокировочной системы в некоторых случаях, когда водитель привык на неё полагаться, можно потерять управление.

Устранение ошибки

Действия, необходимые для устранения ошибки, напрямую связаны с причинами её появления.

https://www.youtube.com/watch?v=U2s6B7eKrpE

Обычно рекомендуется выполнить такие процедуры:

• Сброс ошибки. Сделать это можно программным методом либо путём отключения минусовой клеммы от аккумуляторной батареи. Это поможет, если ошибка вылезла случайно. После сброса проведите повторный заезд и ещё раз просканируйте память ЭБУ.
• Ремонт цепи. Проблемы могут касаться электрической и сигнальной цепи датчика скорости, приборной панели или самого блока управления. Ошибочно считать, что при такой ошибке как P0500 единственным решением будет замена всего блока ABS. Это актуально в самых крайних случаях, когда АБС вышел из строя.
• Восстановление контактов и изоляции. Нарушенный контакт или изоляция чаще всего становятся причиной ошибки P0500. Устранить проблему можно путём зачистки и обработки контактов специальными составами. Если нарушилась целостность изоляции, проводку лучше заменить.
• Замена датчика. Такая проблема встречается редко, что обусловлено особенностями контроллера. Обычно он служит сотни тысяч километров. Но при определённых обстоятельствах датчик выходит из строя. Тогда решение проблемы одно — это его замена.

Ошибку P0500 нельзя считать критичной. Но будет правильно, если при её обнаружении вы займётесь ремонтом либо отправите машину в автосервис. Иногда на поиск и устранение неисправностей приходится тратить много сил и времени, частично или полностью демонтируя элементы передней панели машины.
