Всем привет!

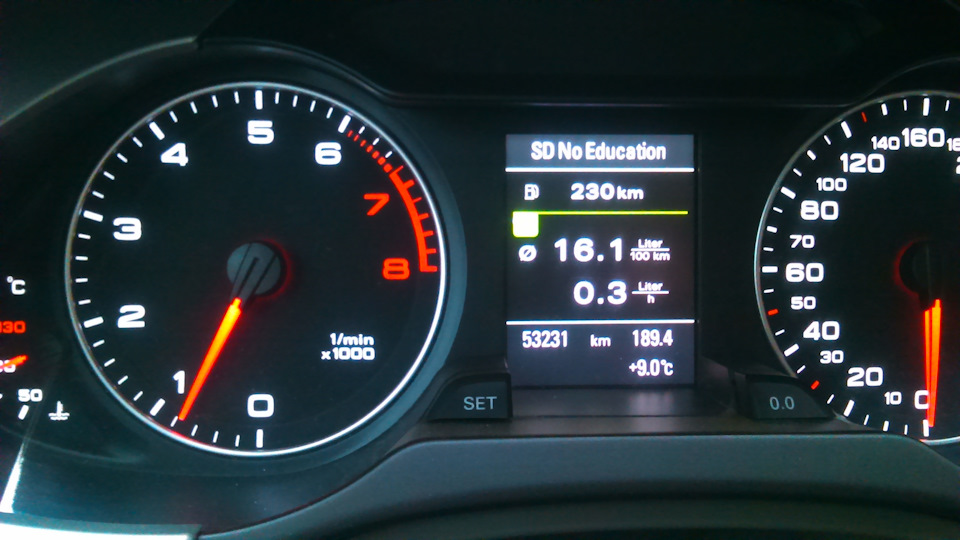

Начну из далека. Меня давно, с весны беспокоила странная проблема, иногда, в пробках, падал мгновенный расход, до 0.5 или даже 0.4 л/ч. Что конечно же не нормально, так как это в два раза ниже нормальных 0.8 л/ч. Поначалу он падал не значительно, 0.7-0.6, я думал, что это просто хороший бенз залил или масло работает=) Это проявлялось редко, и в основном по пятницам) Так как в пятницу пробки были жёстче, и самое интересное, после такого падения расхода машина заводилась хуже на горячую. Я вот тут спрашивал об этом, но тогда ответов найти не удалось. Затем я сменил заправку, почистил дроссельную заслонку, и всё вроде бы прошло. А на деле, просто наступило лето и исчезли пробки. И тут когда пробки вернулись, всё стало возвращаться, расход стал падать, чем больше пробки — тем ниже мгновенный расход на хх. Уже стало доходить до нижнего предела — 0.3 л/ч.

Это означает, что время открытия форсунок минимально, ниже уже не возможно. И иногда машина плохо стала заводиться уже и на холодную. Я долго ломал голову, что же это может быть. Ошибок не было, едет так же. Причём самое что интересное, машина заводилась плохо только на работе, дома, утром всегда идеально. Чего я только не думал, и электромагнитные наводки и помехи в центре города, которых нет дома) Хотя понятно было, что — что то не так. И нужно искать причину.

Были предположения, что это форсунки, но если машину заглушить, например на старт/стопе, зажигание включено и видно что давление только растёт. Я стоя перед закрытым ЖД переездом более 5 минут наблюдал за давлением в топливной рампе — всё время растёт, значит форсунки закрыты и давление не теряют. Значит не они.

Затем, в октябре добавился ещё более устрашающий симптом, если включить старт-стоп, а машина прогрета и я в пути минут 30-40, то мотор не глохнет, а продолжает работать на оборотах 200-300 об/мин ! Ну тоесть как работать: машину трясёт, стрелки на нуле, на приборке написано, что мотор остановлен, а он тем не менее продолжает пырхаться. И остановить его возможно только выключив зажигание.

Это была первая зацепка, я знал как работает старт-стоп, замечали, что с ним мотор глохнет мягче, чем если глушить выключая зажигание? Это потому, что в режиме старт/стопа не прекращается искра, а только перестаёт подаваться топливо.

Получается всё же форсунка ? Но на одном цилиндре мотор бы не смог работать, а тут получается, что работают все цилиндры но просто на низких оборотах. НУ, а что б текли все 4 форсунки это прям вообще утопия. Кстати все параметры смотрю через OBDII сканер и приложение Torque в телефоне.

Тут я решил посмотреть ошибки снова, думаю тут уже всё в совокупности, плохой запуск, старт/стоп и расход 0.3 на хх, , должны же быть хоть какието ошибки, и да, есть, вот она:

1 Fault Found:
4106 — Bank 1; System too Rich at Idle
P2188 00 [096] — —
Intermittent — Not Confirmed — Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 2
Mileage: 53097 km
Date: 2017.10.31
Time: 08:10:14

Engine speed: 766.50 /min
Normed load value: 8.2 %
Vehicle speed: 0 km/h
Coolant temperature: 96 °C
Intake air temperature: 39 °C
Ambient air pressure: 990 mbar
Voltage terminal 30: 14.701 V
Unlearning counter according OBD: 39

Теперь всё ясно, смесь сильно богатая не смотря на корректировки.
Сбрасываю, и кстати через некоторое время она снова появляется, что самое интересное, в одно и тоже время 08:10 утра, я примерно представляю где это, это самый пик пробки.

1 Fault Found:
4106 — Bank 1; System too Rich at Idle
P2188 00 [100] — —
Intermittent — Not Confirmed — Tested Since Memory Clear
Freeze Frame:
Fault Status: 00000001
Fault Priority: 2
Fault Frequency: 2
Mileage: 53250 km
Date: 2017.11.09
Time: 08:10:29

Engine speed: 756.00 /min
Normed load value: 9.0 %
Vehicle speed: 0 km/h
Coolant temperature: 96 °C
Intake air temperature: 41 °C
Ambient air pressure: 1020 mbar
Voltage terminal 30: 14.536 V
Unlearning counter according OBD: 78

Ну а дальше всё проще, гугл, поиск по ошибке, чтение форумов и драйва, приводит меня на похожие случаи вот и вот. Теперь всё понятно — ТНВД дал течь. И бензин постоянно лился в масло. Когда его становилось там много, он испарялся, и попадал в цилиндры через маслоотделитель далее во впуск, ЭБУ видя что смесь богатая, корректирует смесь — уменьшая впрыск и это было видно на приборке, но это ещё не ошибка, так как нижний предел корректировок это 0.3.
И вот когда бензина стало так много, что снижать больше некуда, а смесь всё равно богатая, тогда появлялась ошибка. А на старт/стопе машина не глохла по этой же причине, бензин выкипая из горячего масла (в пробках 105 градусов) через вентиляцию картера снова попадал во впуск и мотор начинал работать как карбюраторный ) Так как искра есть, дроссель слегка всегда приоткрыт для холостого хода, пары бензина тоже есть…

Естественно я сразу пошёл открыл масло заливную крышку и понюхал масло — на холодную запах бензина доминирует, такое чувство, что там только бензин, маслом там даже и не пахнет. Решил, что такая смесь смазывает плохо и дабы не рисковать понапрасну и не попасть на задиры, я освоил походы на работу пешком и на велосипеде, пока вопрос не решится.

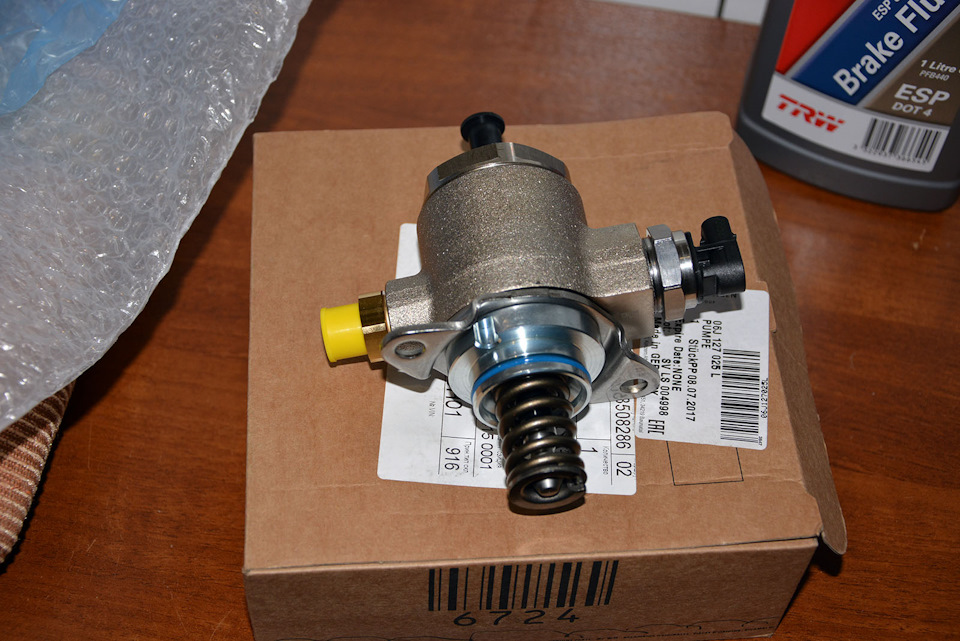

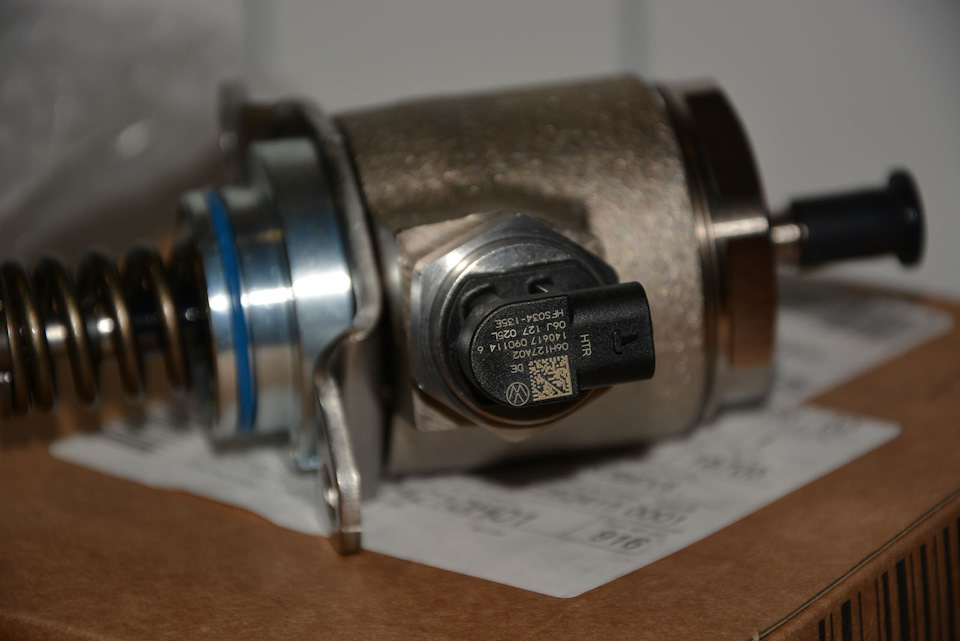

Далее был заказан ТНВД последней ревизии для ген2: 06J127025L. Причём ЕТКА мне выдавала последнюю ревизию 06J127025J, но версия L была дешевле, и знакомый у дилера сказал что версия L это реально последняя ревизия, её и нужно брать. Плюс нашёл тут в БЖ, что такие версии уже ставили на моторы CDNC — всё ок, всё подошло. Заказал, через неделю пришёл:

Кстати для версий 2.0 толком нет заменителей, если на 1.8 есть всякие Боши и Хитачи, то для 2.0 есть только HDE 21101002, который китай и стоит всего на пару тыс дешевле, риск — не оправдан.

Хотел менять сам, даже нашёл пару годных отчётов о замене, но в последний момент заметил, что все отчёты это 1.8, а там другой ТНВД и самое главное другие болты, если на 1.8 обычный торкс, то у 2.0 многогранный spline.

Вообщем поехал к человеку, который много раз менял такие ТНВД, и работает у VAG дилера, ну а между сменами работает у себя в гараже с теми, кто не хочет ехать к оф.дилеру). Я прикинул, ключик мне обойдётся дороже, чем он возьмёт за работу. Попутно ещё заменил у него тормозную жидкость, но эта история не достойна отдельной записи)

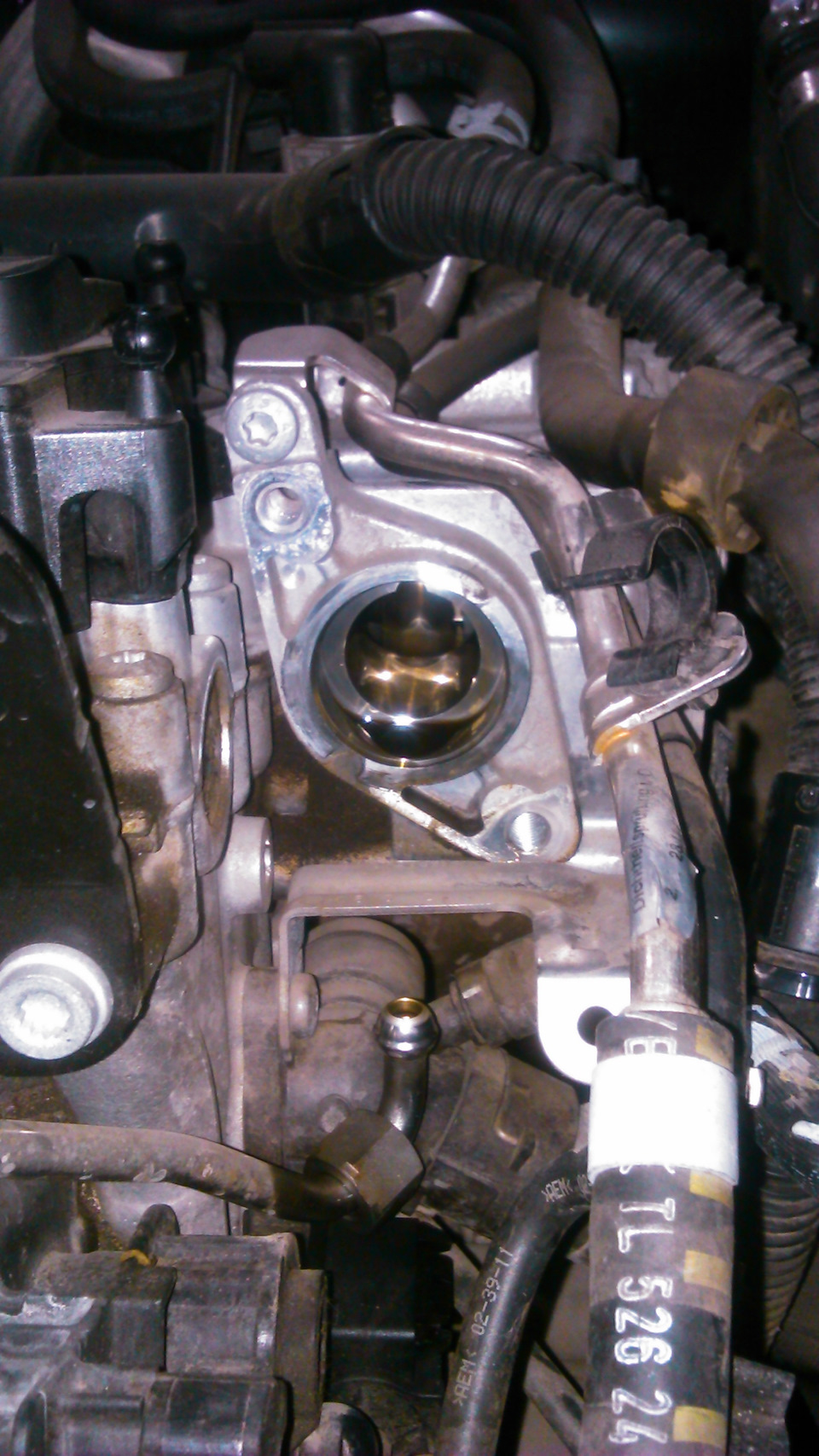

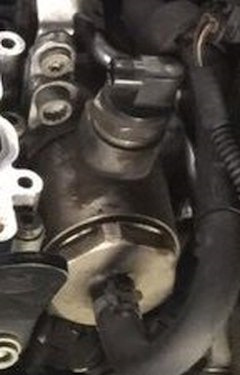

Вообщем замена простая, вынимается предохранитель насоса низкого давления, и машина заводится, как только начинает работать не устойчиво, глушим и снимаем ТНВД:

Новый ставится на место, всё собираем, подключаем, и затем включаем зажигание, ждём чуть пока наберётся давление, и запускаем двигатель, осматривая нет ли течей. Ну и нужно почистить ошибки. И обязательно заменить масло.

Как он мне пояснил, двухлитровые ТНВД очень часто текут. Но просто люди часто не замечают, особенно те кто ездят по трассе, там бензин быстро выкипает и всё, и до ошибки дело не доходит. Ну и за мгновенным расходом не все следят. Так что будьте внимательны. Бензин попадая в масло быстро снижает живучесть масла.
Теперь всё работает как нужно.
Всем удачи!
