Pulse miss (int) generally occurred when there is a pulse error occurred on the built–in Pulsecoder.
Pulse miss(int)
When such type of problem occurred first remove servo motor and rotate the motor manually and check rotation is showing on the screen.If rotation is not showing on the screen then open the built in pulse coder.
In such case servo motor’s encoder glass scale may be damaged.
Servo motor built in pulse coder should be opened by technically trained person only.
I have done B.Tech (Electrical and Electronics) and having 7+years experience in CNC field.
View all posts by cncclinic
|
|

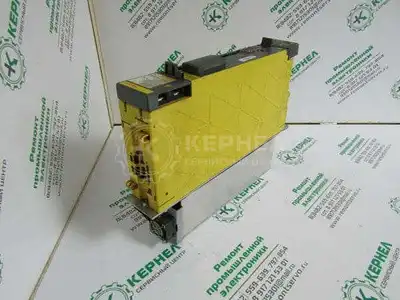

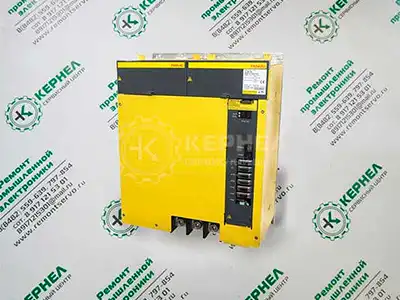

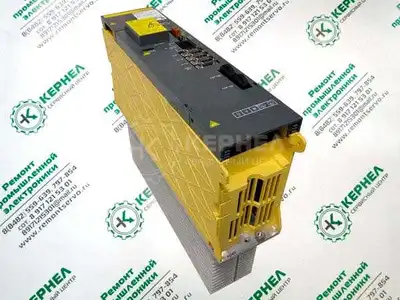

Ремонт сервопривода Fanuc Alfa и Beta series
Сервисный центр «Кернел» предлагает выполнить качественный ремонт сервопривода Fanuc Alfa и Beta series в Туркменгале на компонентном уровне в максимально сжатые сроки.
Сервопривода относятся к сложной промышленной электронике именно поэтому ремонтом серводрайверов Fanuc Alfa и Beta series, впрочем, как и сервоприводов других производителей должны заниматься специалисты, имеющие не только высшее техническое образование, но и солидный опыт в ремонте подобной промышленной электроники.
Также для восстановления подобного промышленного оборудования понадобится хорошая материально-техническая база. При выполнении этих условий шансы на успешный ремонт сервопривода Fanuc Alfa и Beta series возрастают в геометрической прогрессии.
Именно поэтому за ремонтом сервоприводов Fanuc Alfa и Beta series или другого производителя лучше всего обращаться в специализированный сервисный центр, который отвечает всем техническим требованиям, такой как Кернел.
Наш цент имеет отличную материально-техническую ремонтную базу, а за время существования с 2002 года специалисты компании накопили бесценный опыт в том числе опыт в ремонте сервоприводов Fanuc Alfa и Beta series.
Инженеры сервисного центра выполняют качественный ремонт сервоприводов Fanuc всех серий, когда-либо выпускаемых компанией.
| Серия | Тип сервоусилителя |
|---|---|
|
Fanuc Alfa series Fanuc Beta series |
A06B-6111-H037#H550; A06B-6111-H030#H570/P; A06B-6111-H030#H553; A06B-6111-H030#H550#P; A06B-6111-H030#H550#C; A06B-6111-H026#H570; A06B-6111-H026#H553; A06B-6111-H026#H550#P; A06B-6111-H026#H550#C; A06B-6111-H022#H570/P; A06B-6111-H022#H553; A06B-6111-H022#H550/C; A06B-6164-H244#H580; A06B-6164-H312#H580; A06B-6164-H332#H580; A06B-6165-H201#H560; A06B-6165-H202#H560; A06B-6164-H201#H580; A06B-6165-H311#H560; A06B-6165-H312#H560; A06B-6165-H333#H560; A06B-6165-H343#H560; A06B-6166-H201; A06B-6166-H201#A; A06B-6058-H225; A06B-6200-H011; A06B-6089-H104; A06B-6117-H105; A06B-6114-H205; A06B-6114-H109; A06B-6166-H203; A06B-6050-H103; A06B-6127-H209; A06B-6102-H206#H520; A06B-6121-H006#H550; A06B-6140-H037; A06B-6134-H303#A; A06B-6088-H215; A06B-6082-H222; A06B-6064-H230; A06B-6044-H017; A06B-6064-H201#H520; A06B-6088-H245; A06B-6088-H222; A06B-6057-H204; A06B-6089-H207; A06B-6052-H004; A06B-6117-H208; A06B-6082-H215#H511; A06B-6082-H215#H510; A06B-6082-H211#H512; A06B-6082-H211#H511/EM; A06B-6082-H211#H510; A06B-6082-H206#H511; A06B-6082-H206#H510/EM; A06B-6082-H206#H510; A06B-6082-H202#H512; A06B-6082-H202#H511; A06B-6082-H202#H510; A06B-6080-H307; A06B-6059-H215#H545; A06B-6059-H215#H515; A06B-6059-H212#H759; A06B-6059-H212#H758; A06B-6059-H212#H757; A06B-6059-H212#H713; A06B-6059-H212#H712; A06B-6059-H212#H711; A06B-6059-H212#H611; A06B-6059-H212#H610; A06B-6059-H212#H601; A06B-6059-H212#H590; A06B-6045-H006; A06B-6045-H005; A06B-6045-H002; A06B-6045-H001; A06B-6045-C009; A06B-6045-C006; A06B-6045-C005; A06B-6044-H742; A06B-6044-H736; A06B-6044-H725; A06B-6044-H722; A06B-6044-H712 |
В данной таблице присутствуют далеко не все сервоприводы Fanuc Alfa и Beta series ремонт которых предлагает наш сервисный центр.
Особенности ремонта сервопривода Fanuc Alfa и Beta series
Ремонт сервопривода Fanuc Alfa и Beta series имеет ряд индивидуальных особенностей, это связано с конструктивными особенностями сервоприводов. По аналогии частотными преобразователями, сервопривод состоит из двух частей, это:
- Аппаратная часть;
- Программная часть.
В первую очередь ремонтируется аппаратная часть промышленного сервопривода. После глубокой диагностики неисправного блока выявляются все неисправные компоненты, которые в последствии заменяются на оригинальные запасные части (по возможности), в случае если сервопривод уже давно снят с производства и найти оригинальные запчасти просто невозможно они заменяются на аналоги.
Данный вид ремонта называется компонентным. От других видов его отличает две немаловажные вещи.
- Значительное удешевление ремонта;
- Существенное сокращение времени ремонта.
По завершении ремонта аппаратной части сервопривода наступает очередь программной. В зависимости от серии выбирается программный продукт и зашивается в блок.
Заключительный этап ремонта сервопривода Fanuc Alfa и Beta series в Туркменгале это проверка на специализированном стенде, без нагрузки и с нагрузкой максимально приближенна к реальным условиям эксплуатации.
Ошибки сервоприводов Fanuc Alfa и Beta series
В процессе работы выходит из строя даже самое надежное промышленное оборудование. В данной статье мы приведем ошибки сервоприводов Fanuc, а точнее Fanuc Alfa и Beta series. Привода в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.
Для простоты общения со столь сложной электроникой все сервопривода оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок сервопривода. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, Fanuc и севрво усилители Alfa и Beta series.
Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В таблицах ниже приведены коды ошибок сервоприводов Fanuc Alfa и Beta series и их расшифровка.
Fanuc Servo Amplifier Beta is 6130 сигналы тревоги (ошибки)
| Сигнал тревоги | Оисание |
|---|---|
|
SV0027 or 027 |
Неверная настройка параметров цифрового сервопривода |
|
SV0361 or 361 |
Фазовая ошибка импульсного кодера (встроенная) |
|
SV0364 or 364 |
Мягкая фазовая сигнализация (встроенная) |
|
SV0365 or 365 |
Светодиод ошибки (встроенный) |
|
SV0366 or 366 |
Импульсная ошибка (встроенная) |
|
SV0367 or 367 |
Ошибка подсчета (встроенная) |
|
SV0368 or 368 |
Ошибка серийных данных (встроенная) |
|
SV0369 or 369 |
Ошибка передачи данных (встроенная) |
|
SV0380 or 380 |
Ошибка светодиода (отдельно) |
|
SV0381 or 381 |
Фазовая ошибка импульсного кодера (отдельно) |
|
SV0382 or 382 |
Ошибка подсчета (отдельно) |
|
SV0383 or 383 |
Ошибка импульса (отдельно) |
|
SV0384 or 384 |
Мягкая фазовая сигнализация (отдельно) |
|
SV0385 or 385 |
Ошибка серийных данных (отдельно) |
|
SV0386 or 386 |
Ошибка передачи данных (отдельно) |
|
SV0387 or 387 |
Ошибка датчика (отдельно) |
|
SV0417 or 417 |
Неверный параметр |
|
SV0421 or 421 |
Чрезмерная полуполная ошибка |
|
SV0430 or 430 |
Серводвигатель перегревается |
|
SV0432 or 432 |
Преобразователь: управление пониженным напряжением питания |
|
SV0433 or 433 |
Преобразователь: пониженное напряжение в звене постоянного тока |
|
SV0436 or 436 |
Мягкая термальная (OVC) |
|
SV0438 or 438 |
Инвертор: аварийный сигнал тока двигателя |
|
SV0439 or 439 |
Преобразователь: перенапряжение в звене постоянного тока |
|
SV0440 or 440 |
Преобразователь: Чрезмерная мощность торможения |
|
SV0441 or 441 |
Текущая ошибка смещения |
|
SV0444 or 444 |
Инвертор: внутренний охлаждающий вентилятор остановлен или неисправна цепь |
|
SV0445 or 445 |
Сигнализация мягкого отключения |
|
SV0447 or 447 |
Сигнализация жесткого отключения (отдельно) |
|
SV0448 or 448 |
Сигнализация несоответствия обратной связи |
|
SV0449 or 449 |
Инвертор: тревога IPM |
|
SV0453 or 453 |
Сигнализация мягкого отключения (α Pulsecoder) |
|
SV0601 or 601 |
Инвертор: вентилятор охлаждения радиатора остановился |
|
SV0603 or 603 |
Инвертор: Аварийный сигнал IPM (OH) |
Fanuc Servo Amplifier 400 Коды аварийных сигналов
| Код ошибки | Сообщение | Описание |
|---|---|---|
|
400 |
SERVO ALARM: n–TH AXIS OVERLOAD |
Сигнал перегрузки оси n (оси 1–8) включен. Подробную информацию см. на диагностическом дисплее № 201, 720 или 721. |
|
401 |
SERVO ALARM: n–TH AXIS VRDY OFF |
Сработал сигнал ГОТОВНОСТИ (DRDY) сервоусилителя n-й оси (оси 1–8). |
|
402 |
SERVO ALARM 3, 4TH AXIS OVERLOAD |
3-осевой, 4-осевой сигнал перегрузки включен. Подробную информацию см. на диагностическом дисплее 722 или 723. |
|
404 |
SERVO ALARM: n–TH AXIS VRDY ON |
Несмотря на то, что сигнал ГОТОВНОСТИ (MCON) оси n (оси 1–8) был отключен, сигнал ГОТОВНОСТИ сервоусилителя (DRDY) все еще включен. Или, когда питание было включено, DRDY включился, хотя MCON был выключен. Убедитесь, что интерфейсный модуль сервопривода и сервоусилитель подключены. |
|
405 |
SERVO ALARM: (ZERO POINT RETURN FAULT) |
Ошибка системы управления положением. Из-за ошибки ЧПУ или сервосистемы при возврате в референтную позицию существует вероятность того, что возврат в референтную позицию не может быть выполнен правильно. Повторите попытку из ручного возврата в референтную позицию. |
|
407 |
SERVO ALARM: EXCESS ERROR |
Разница в отклонении положения синхронной оси превысила установленное значение. |
|
409 |
SERVO ALARM: n AXIS TORQUE ALM |
Обнаружена аномальная нагрузка серводвигателя. Кроме того, в режиме Cs была обнаружена аномальная нагрузка на двигатель шпинделя. |
|
410 |
SERVO ALARM: n–TH AXIS – EXCESS ERROR |
Значение отклонения положения при остановке n–й оси (оси 1–8) больше установленного значения. |
|
411 |
SERVO ALARM: n–TH AXIS – EXCESS ERROR |
Значение отклонения положения при перемещении n–й оси (оси 1–8) больше заданного значения. |
|
413 |
SERVO ALARM: n–th AXIS – LSI OVERFLOW |
Содержимое регистра ошибок для n-й оси (оси 1–8) превышало 231 степень. Эта ошибка обычно возникает в результате неправильно заданных параметров. |
|
414 |
SERVO ALARM: n–TH AXIS – DETECTION RELATED ERROR |
Неисправность цифровой сервосистемы N–й оси (оси 1–8). Подробности см. в диагностическом дисплее № 200 и № 204. Также посмотрите на сервоусилитель для кода тревоги. |
|
415 |
SERVO ALARM: n–TH AXIS – EXCESS SHIFT |
Была предпринята попытка задать скорость выше 511875 ед/с по оси n–th (оси 1–8). Эта ошибка возникает в результате неправильно настроенного CMR. |
|
416 |
SERVO ALARM: n–TH AXIS – DISCONNECTION |
Неисправность системы определения положения импульсного шифратора n–й оси (оси 1–8) (сигнализация отключения). Подробности см. на дисплее диагностики № 201. |
|
417 |
SERVO ALARM: n–TH AXIS – PARAMETER INCORRECT |
Этот аварийный сигнал возникает, когда n–я ось (ось 1–8) находится в одном из состояний, перечисленных ниже. (Аварийный сигнал цифровой сервосистемы)
Если вы хотите использовать этот усилитель, сбросьте функциональный бит 2209#4 на 0. Если вы хотите использовать функцию предотвращения тревоги HC, используйте усилитель, который ее поддерживает. |
|
420 |
SERVO ALARM: n AXIS SYNC TORQUE (M series) |
При простом синхронном управлении разница между командами крутящего момента для ведущей и ведомой осей превысила значение, установленное в параметре № 2031. |
|
421 |
SERVO ALARM: n AXIS EXCESS ER (D) |
Разница между ошибками в полузамкнутом контуре и замкнутом контуре стала чрезмерной во время двойной обратной связи по положению. Проверьте значения коэффициентов преобразования двойной позиции в параметрах № 2078 и 2079. |
|
422 |
SERVO ALARM: n AXIS |
При управлении крутящим моментом управления осью PMC превышена заданная допустимая скорость. |
|
423 |
SERVO ALARM: n AXIS |
При управлении крутящим моментом управления осями PMC было превышено заданное параметром допустимое совокупное расстояние перемещения. |
|
430 |
n AXIS : SV. MOTOR OVERHEAT |
Произошел перегрев серводвигателя. |
|
431 |
n AXIS : CNV. OVERLOAD |
|
|
432 |
n AXIS : CNV. LOWVOLT CON. |
|
|
434 |
n AXIS : INV. LOWVOLT CONTROL |
SVM: Напряжение питания системы управления упало. |
|
435 |
n AXIS : INV. LOWVOLT DC LINK |
SVM: Напряжение в звене постоянного тока упало. |
|
436 |
n AXIS : SOFTTHERMAL (OVC) |
Программное обеспечение цифрового сервопривода обнаружило мягкое тепловое состояние (OVC). |
|
437 |
n AXIS : CNV. OVERCURRENT POWER |
PSM: Перегрузка по току во входную цепь. |
|
438 |
n AXIS : INV. ABNORMAL CURRENT |
|
|
439 |
n AXIS : CNV. OVERVOLT POWER |
|
|
440 |
n AXIS : CNV. EX DECELERATION POWER |
|
|
441 |
n AXIS : ABNORMAL CURRENT OFFSET |
Программное обеспечение цифрового сервопривода обнаружило неисправность в цепи обнаружения тока двигателя. |
|
442 |
n AXIS : CNV. CHARGE FAILURE |
|
|
443 |
n AXIS : CNV. COOLING FAN FAILURE |
|
|
444 |
n AXIS : INV. COOLING FAN FAILURE |
SVM: Отказ внутреннего вентилятора охлаждения. |
|
445 |
n AXIS : SOFT DISCONNECT ALARM |
Программное обеспечение цифрового сервопривода обнаружило обрыв провода в импульсном кодере. |
|
446 |
n AXIS : HARD DISCONNECT ALARM |
Обрыв провода во встроенном импульсном кодере был обнаружен аппаратно. |
|
447 |
n AXIS : HARD DISCONNECT (EXT) |
Обрыв провода в отдельном детекторе был обнаружен аппаратно. |
|
448 |
n AXIS : UNMATCHED FEEDBACK ALARM |
Знак данных обратной связи от встроенного импульсного кодера отличается от знака данных обратной связи от отдельного детектора. |
|
449 |
n AXIS : INV. IPM ALARM |
|
|
453 |
n AXIS : SPC SOFT DISCONNECT ALARM |
Программная сигнализация об отключении импульсного кодера α. Отключите питание ЧПУ, затем отсоедините и вставьте кабель импульсного кодера. Если этот аварийный сигнал появляется снова, замените импульсный шифратор. |
|
456 |
ILLEGAL CURRENT LOOP |
Текущие настройки цикла управления (параметр № 2004, бит 0 параметра № 2003 и бит 0 параметра № 2013) неверны. Возможные проблемы следующие.
|
|
457 |
ILLEGAL HI HRV (250US) |
Использование высокоскоростного HRV указано, хотя текущий цикл управления составляет 200 мкс. |
|
458 |
CURRENT LOOP ERROR |
Текущая настройка цикла управления не соответствует фактическому текущему циклу управления. |
|
459 |
HI HRV SETTING ERROR |
Из двух осей, имеющих соседние номера сервоосей (параметр № 1023), нечетные и четные номера, высокоскоростное управление HRV может выполняться для одной оси, а не для другой. |
|
460 |
n AXIS : FSSB DISCONNECT |
Связь с ФСБ внезапно прервалась. Возможные причины следующие:
|
|
461 |
n AXIS : ILLEGAL AMP INTERFACE |
Оси 2-х осевого усилителя были отнесены к интерфейсу быстрого типа. |
|
462 |
n AXIS : SEND CNC DATA FAILED |
Из-за ошибки связи FSSB ведомое устройство не могло получить правильные данные. |
|
463 |
n AXIS : SEND SLAVE DATA FAILED |
Из-за ошибки связи FSSB ведомое устройство не могло получить правильные данные. |
|
464 |
n AXIS : WRITE ID DATA FAILED |
Была предпринята попытка записать информацию об обслуживании на экране обслуживания усилителя, но она не удалась. |
|
465 |
n AXIS : READ ID DATA FAILED |
При включении питания исходная идентификационная информация усилителя не может быть считана. |
|
466 |
n AXIS : MOTOR/AMP COMBINATION |
Максимальный номинальный ток усилителя не соответствует номинальному току двигателя. |
|
467 |
n AXIS : ILLEGAL SETTING OF AXIS |
Функция сервопривода для следующего не была включена, когда ось, занимающая один DSP (соответствующий двум обычным осям), указана на экране настройки оси.
|
|
468 |
HI HRV SETTING ERROR(AMP) |
Использование высокоскоростной HRV указано для управляемой оси усилителя, которая не поддерживает высокоскоростную HRV. |
Для более длительной безаварийной работы промышленного оборудования должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и настройке сервопривода.
Сервопривод Fanuc Alfa и Beta series, скачать инструкции по эксплуатации
Ниже вы можете скачать руководства по эксплуатации сервоприводов Fanuc Alfa и Beta series для практически всех серий, когда-либо выпущенных данным производителем.
Преимущество ремонта сервоприводов в нашем сервисном центре
- Предварительный осмотр на возможность восстановления бесплатный;
- Мы производим ремонт сервопривода Fanuc Alfa и Beta series в Туркменгале на компонентном уровне (экономия бюджета и времени)
- При ремонте ни каких конструктивных изменений не вносим;
- Ремонт блоков с применением оригинальных запасных частей (по возможности).
- Вы платите исключительно за результат — работающий сервопривод;
- Гарантия на ремонт сервопривода Fanuc Alfa и Beta series и запасные части, замененные в процессе ремонта 6 месяцев;
- Сроки ремонта варьируются от 5 до 15 рабочих дней;
За два десятилетия существования сервисного центра нашими специалистами были успешно проведены тысячи подобных ремонтов с каждым разом поднимая квалификацию наших инженеров.В случае выхода из строя промышленного сервопривода на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику и последующий ремонт сервопривода Fanuc Alfa и Beta series в Туркменгале .
Схемы подключения серво привода Fanuc Alfa series
В некоторых случает может понадобится схема подключения сервоприводов, ниже мы показаны схемы сервопривода Fanuc Alfa series
|

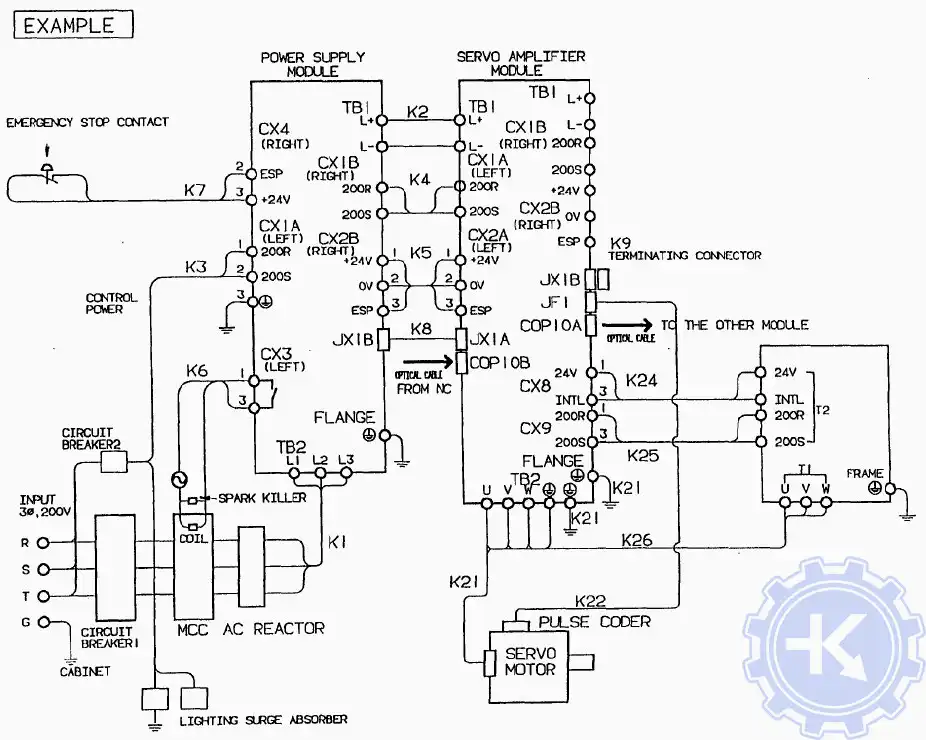

Блок-схема подключения сервопривода Fanuc Alfa series SVMl-240,360 — вариант (А) |

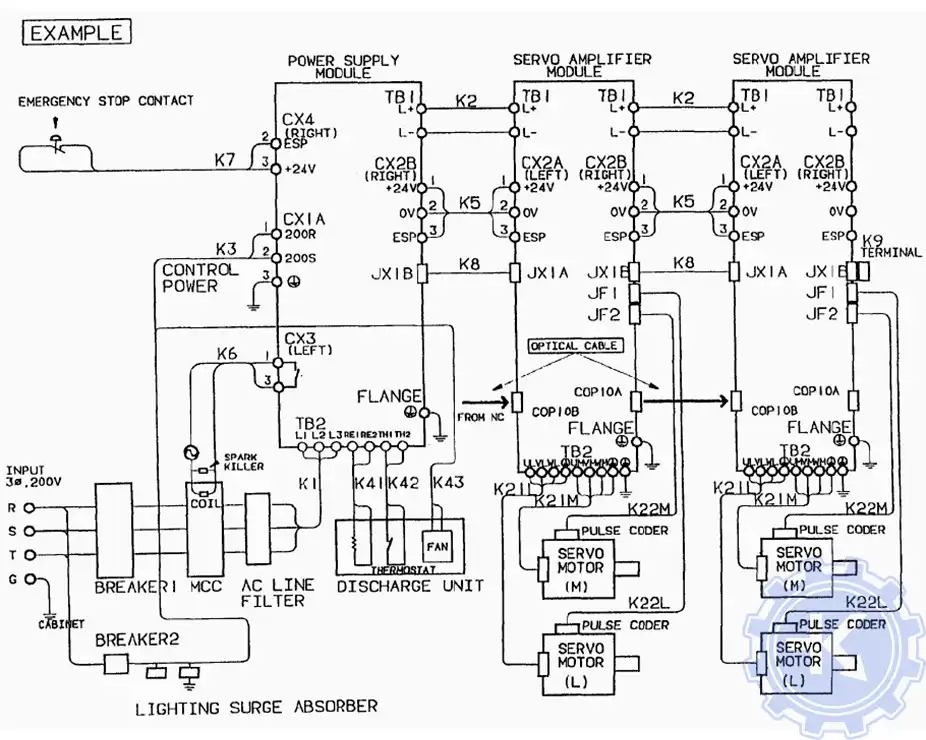

Блок-схема подключения сервопривода Fanuc Alfa series SVMl-240,360 — вариант (В) |
|
|
|
Оставить заявку на ремонт сервопривода Fanuc Alfa и Beta series
У вас есть проблемы с приводом? Вам нужен срочный ремонт, сброс ошибок или программирование и настройка? Оставьте заявку на ремонт сервопривода Fanuc Alfa и Beta series в Туркменгале воспользовавшись одноименной кнопкой на сайте либо обратитесь к нашим менеджерам. Связаться с ними можно несколькими способами:
- Заказав обратный звонок (кнопка в правом нижнем углу сайта)
- Посредством чата (кнопка расположена с левой стороны сайта)
- Позвонив по номеру телефона:
- +7(8482) 79-78-54;
- +7(8482) 55-96-39;
- +7(917) 121-53-01
- Написав на электронную почту: 89171215301@mail.ru
- В начало статьи
Вот далеко не полный список производителей промышленного оборудования, ремонт которого производит наша компания.
Search
CNC Machine Control Manufacturer
Fanuc
Control Model
16/18/21, 16i/18i/21i, 160i/180i/210i, ,
366 — n AXIS: PULSEMISS(INT)
Alarm Description
A pulse error occurred in the built-in pulse coder.
Additional Suggestions & Alarm Clarification
Most likely the pulse coder or if scale may be dirty. You can try cleaning the scale
Help Others
Post troubleshooting recommendations for (Fanuc alarm: 366 — n AXIS: PULSEMISS(INT)) error message below.
- Log in to post comments
Need CNC Machine Parts?
Contribute to CNC Alarms Database
Post your own comments and CNC tips. Help grow and collaborate one of the largest CNC alarm listing databases for Machinists, Maintenance, CNC Programmers, CNC hobby and DIY CNC guys. Learn how to troubleshoot CNC alarms and find answers for machine problems.
Need Help?
CNC Control OEM’s
CNC Alarms LLC CNC machine alarms, servo & drive error troubleshooting, machinery repair, maintenance and CNC information for the industrial manufacturing industry.
Fanuc, Mitsubishi, Yaskawa, Siemens and CNC machinery OEM’s.
Privacy Policy
FANUC Servo Amplifier Alarm SV0366
FANUC Alarm Codes >> FANUC Servo Amplifier Alarms >> Servo Amplifier Alarm SV0366
| Model | Description |
| Beta is Servo 6130 | Pulse error (built-in) |
Nationwide FANUC Servo Amplifier Alarm SV0366 Troubleshooting, Repairs & Replacement Service
Give Tri Star CNC a call and we’ll help you determine the source of the FANUC servo SVO366 error and find solutions ASAP. We offer FREE phone support (call 815-578-9145 now), competitive repair pricing, or quick turnaround on a replacement component from our exchange stock if necessary. If you need on-site support we can point you in the right direction through our field service network.
FANUC-GE Parts Exchange & Repair Warranty Information
Exchange FANUC parts and repaired parts include a 1-year warranty. Tri Star CNC, LLC warrants the COMPLETE ASSEMBLY REPAIR – not just the parts and labor.
Get more details on our FANUC warranty and please contact us for further CNC machine support.
Fanuc Alarms and Errors e.g. Program errors (P/S alarm), Over travel alarms, Servo alarms etc.
Fanuc Alarm 382 n AXIS : COUNT MISS (EXT)
Fanuc Alarm 382 n AXIS : COUNT MISS (EXT) Fanuc Serial pulse coder (SPC) Alarm Description A pulse error occurred in the separate detector.
Fanuc Alarm 381 n AXIS : ABNORMAL PHASE (EXT LIN)
Fanuc Alarm 381 n AXIS : ABNORMAL PHASE (EXT LIN) Fanuc Serial pulse coder (SPC) Alarm Description A phase data error occurred in the separate linear scale.
Fanuc Alarm 380 n AXIS : BROKEN LED (EXT)
Fanuc Alarm 380 n AXIS : BROKEN LED (EXT) Fanuc Serial pulse coder (SPC) Alarm Description The separate detector is erroneous.
Fanuc Alarm 369 n AXIS : DATA TRANS. ERROR (INT)
Fanuc Alarm 369 n AXIS : DATA TRANS. ERROR (INT) Fanuc Serial pulse coder (SPC) Alarm Description A CRC or stop bit error occurred in the communication data being received…
Fanuc Alarm 368 n AXIS : SERIAL DATA ERROR (INT)
Fanuc Alarm 368 n AXIS : SERIAL DATA ERROR (INT) Fanuc Serial pulse coder (SPC) Alarm Description Communication data from the built–in pulse coder cannot be received.
Fanuc Alarm 367 n AXIS : COUNT MISS (INT)
Fanuc Alarm 367 n AXIS : COUNT MISS (INT) Fanuc Serial pulse coder (SPC) Alarm Description A count error occurred in the built–in pulse coder.
Fanuc Alarm 366 n AXIS : PULSE MISS (INT)
Fanuc Alarm 366 n AXIS : PULSE MISS (INT) Fanuc Serial pulse coder (SPC) Alarm Description A pulse error occurred in the built–in pulse coder.
Fanuc Alarm 365 n AXIS : BROKEN LED (INT)
Fanuc Alarm 365 n AXIS : BROKEN LED (INT) Fanuc Serial pulse coder (SPC) Alarm Description An LED error occurred in the built–in pulse coder.
Fanuc Alarm 364 n AXIS : SOFT PHASE ALARM (INT)
Fanuc Alarm 364 n AXIS : SOFT PHASE ALARM (INT) Fanuc Serial pulse coder (SPC) Alarm Description The digital servo software detected invalid data in the built–in pulse coder.
Fanuc Alarm 363 n AXIS : ABNORMAL CLOCK (INT)
Fanuc Alarm 363 n AXIS : ABNORMAL CLOCK (INT) Fanuc Serial pulse coder (SPC) Alarm Description A clock error occurred in the built–in pulse coder.
Fanuc Alarm 362 n AXIS : ABNORMAL REV.DATA (INT)
Fanuc Alarm 362 n AXIS : ABNORMAL REV.DATA (INT) Fanuc Serial pulse coder (SPC) Alarm Description A rotation speed count error occurred in the built–in pulse coder.
Fanuc Alarm 361 n AXIS : ABNORMAL PHASE DATA (INT)
Fanuc Alarm 361 n AXIS : ABNORMAL PHASE DATA (INT) Fanuc Serial pulse coder (SPC) Alarm Description A phase data error occurred in the built–in pulse coder.
Fanuc Alarm 360 n AXIS : ABNORMAL CHECKSUM (INT)
Fanuc Alarm 360 n AXIS : ABNORMAL CHECKSUM (INT) Fanuc Serial pulse coder (SPC) Alarm Description A checksum error occurred in the built–in pulse coder.
Fanuc 309 APC ALARM :n AXIS ZRN IMPOSSIBLE
Fanuc 309 APC ALARM:n AXIS ZRN IMPOSSIBLE Fanuc APC (Absolute pulse coder) Alarm Description An attempt was made to perform reference position return without rotating the motor through one or…
Fanuc 308 APC ALARM :n AXIS BATTERY DOWN 2
Fanuc 308 APC ALARM:n AXIS BATTERY DOWN 2 Fanuc APC (Absolute pulse coder) Alarm Description nth–axis (n=1 – 4) APC battery voltage has reached a level where the battery must…
Fanuc 307 APC ALARM :n AXIS BATTERY DOWN 1
Fanuc 307 APC ALARM:n AXIS BATTERY DOWN 1 Fanuc APC (Absolute pulse coder) Alarm Description nth–axis (n=1 – 4) axis APC battery voltage reaches a level where the battery must…
Fanuc 306 APC ALARM :n AXIS BATTERY ZERO
Fanuc 306 APC ALARM:n AXIS BATTERY ZERO Fanuc APC (Absolute pulse coder) Alarm Description nth–axis (n=1 – 4) APC battery voltage has decreased to a low level so that the…
Fanuc 305 APC ALARM: n AXIS PULSE MISS
Fanuc 305 APC ALARM:n AXIS PULSE MISS Fanuc APC (Absolute pulse coder) Alarm Description nth–axis (n=1 – 4) APC pulse error alarm. APC alarm. APC or cable may be faulty.
Fanuc 304 APC ALARM: n AXIS PARITY
Fanuc 304 APC ALARM:n AXIS PARITY Fanuc APC (Absolute pulse coder) Alarm Description nth–axis (n=1 – 4) APC parity error. Failure in data transmission. Possible causes include a faulty APC,…
Fanuc 303 APC ALARM: n AXIS FRAMING
Fanuc 303 APC ALARM:n AXIS FRAMING Fanuc APC (Absolute pulse coder) Alarm Description nth–axis (n=1 – 4) APC framing error. Failure in data transmission. Possible causes include a faulty APC,…
Fanuc 302 APC ALARM: n AXIS OVER TIME
Fanuc 302 APC ALARM:n AXIS OVER TIME Fanuc APC (Absolute pulse coder) Alarm Description nth–axis (n=1 – 4) APC overtime error. Failure in data transmission. Possible causes include a faulty…
Fanuc 301 APC ALARM :n AXIS COMMUNICATION
Fanuc 301 APC ALARM:n AXIS COMMUNICATION Fanuc APC (Absolute pulse coder) Alarm Description nth–axis (n=1 – 4) APC communication error. Failure in data transmission. Possible causes include a faulty APC, cable,…
Fanuc 300 APC Alarm :n AXIS NEED ZRN
Fanuc Alarm 300 n AXIS NEED ZRN Fanuc APC (Absolute pulse coder) Alarm Description Manual reference position return is required for the nth–axis (n=1 – 4).
Fanuc Alarm 5063 IS NOT PRESET AFTER REF.
Fanuc Alarm 5063 IS NOT PRESET AFTER REF. (M series) Fanuc Alarm Description Function category: Workpiece thickness measurement Alarm details The position counter was not preset before the start of…
Fanuc Alarm 5062 ILLEGAL COMMAND IN G02.3/G03.3
Fanuc Alarm 5062 ILLEGAL COMMAND IN G02.3/G03.3 Fanuc Alarm Description The value specified in an exponential interpolation command (G02.3/03.3) is illegal. A value that does not allow exponential interpolation is…
Fanuc Alarm 5061 ILLEGAL FORMAT IN G02.3/G03.3
Fanuc Alarm 5061 ILLEGAL FORMAT IN G02.3/G03.3 (M series) Fanuc Alarm Description The exponential interpolation command (G02.3/G03.3) has a format error. Address I, J, or K is not specified. The…
Fanuc Alarm 5060 ILLEGAL PARAMETER IN G02.3/G03.3
Fanuc Alarm 5060 ILLEGAL PARAMETER IN G02.3/G03.3 (M series) Fanuc Alarm Description There is a parameter setting error. Parameter No. 5641 (setting of the linear axis) is not set. The…
Fanuc Alarm 5059 RADIUS IS OUT OF RANGE
Fanuc Alarm 5059 RADIUS IS OUT OF RANGE Fanuc Alarm Description A radius exceeding nine digits has been specified for circular interpolation with the center of the arc specified with…
Fanuc Alarm 5058 G35/G36 FORMAT ERROR
Fanuc Alarm 5058 G35/G36 FORMAT ERROR (T series) Fanuc Alarm Description A command for switching the major axis has been specified for circular threading. Alternatively, a command for setting the…
Fanuc Alarm 5057 M–NET BOARD SYSTEM DOWN
Fanuc Alarm 5057 M–NET BOARD SYSTEM DOWN Fanuc Alarm Description Transmission timeout error (parameter No. 177) ROM parity error CPU interrupt other than the above
Fanuc Alarm 5055 M–NET PRT/FRT ERROR
Fanuc Alarm 5055 M–NET PRT/FRT ERROR Fanuc Alarm Description Vertical parity or framing error
Fanuc Alarm 5054 M–NET RECEIVE ERROR
Fanuc Alarm 5054 M–NET RECEIVE ERROR Fanuc Alarm Description Polling time monitoring error (parameter No. 176)
Fanuc Alarm 5053 M–NET CONNECT ERROR
Fanuc Alarm 5053 M–NET CONNECT ERROR Fanuc Alarm Description Connection time monitoring error (parameter No. 175)
Fanuc Alarm 5052 M–NET ETX ERROR
Fanuc Alarm 5052 M–NET ETX ERROR Fanuc Alarm Description Abnormal ETX code
Fanuc Alarm 5051 M–NET CODE ERROR
Fanuc Alarm 5051 M–NET CODE ERROR Fanuc Alarm Description Abnormal character received (other than code used for transmission)
