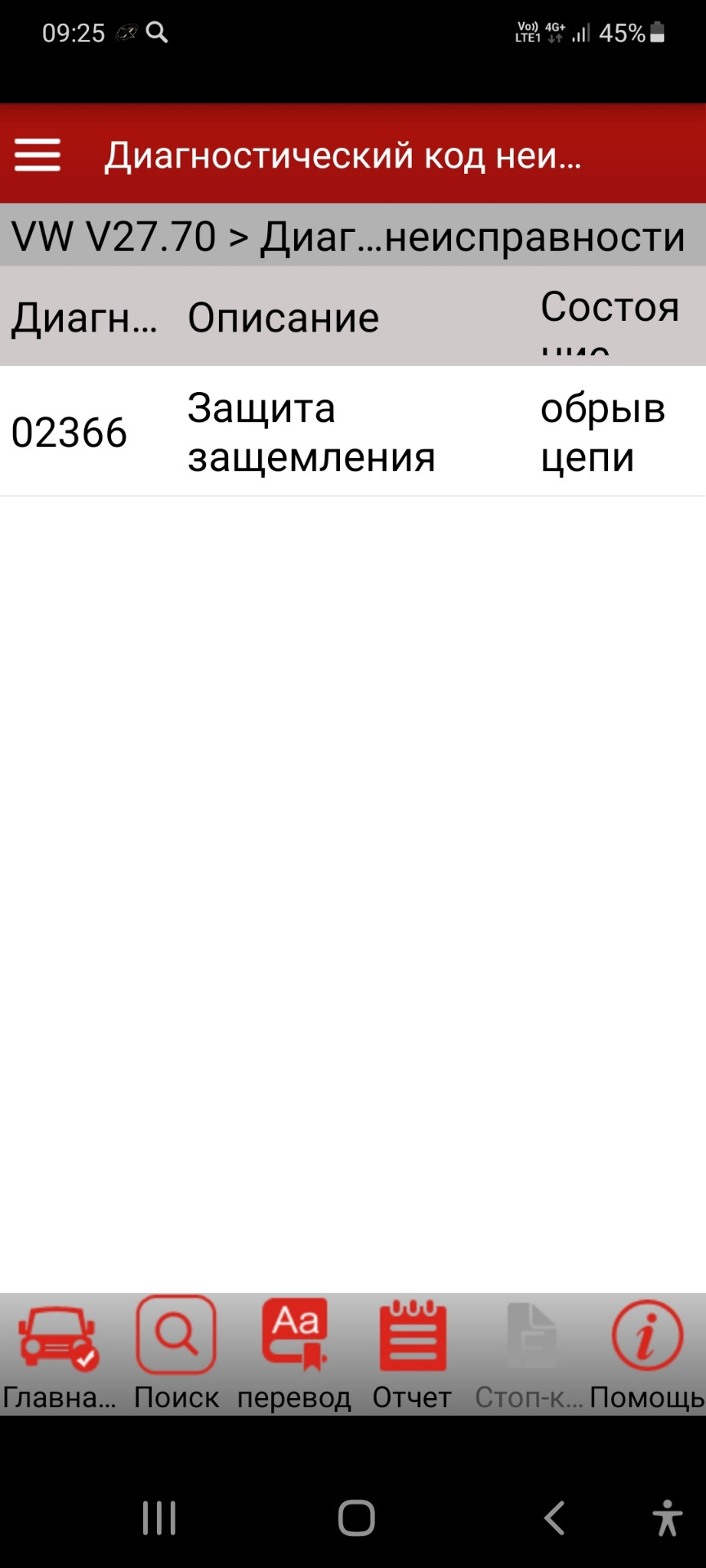

Ошибка системы защиты от защемления VAG02366 правой сдвижной двери (обрыв цепи).
Распространенная ошибка, при которой дверь закрывается только при двойном длительном нажатии кнопки на торпеде, а на брелок и дверную ручку не реагирует. Причина в потере контакта с датчиком защемления, который расположен в уплотнителе двери. Некоторые вскрывают уплотнитель и чинят сгнившую проводку или припаивают вместо датчика резистор. Я решил поставить новый уплотнитель.
Купил уплотнитель, цена около 8000р, в комплекте датчик защемления с проводкой и пистоны крепления.
Уплотнитель имеет форму буквы «Г» и крепится на переднюю (одевается на ребро двери) и нижнюю (на пистонах) кромку сдвижной двери.
Новому уплотнителю не требуются пластиковые вставки в отверстия для пистонов, как на старом, поэтому вставки удаляем (а может и новые пистоны в них войдут, я не пробовал).
В принципе, нет проблем снять старый уплотнитель и пропаять провод (только не отсоединяйте пистоны — поломаете), снимайте вертикальную часть уплотнителя до нижнего угла, и там паяйте на месте (место обрыва показано на последней фото). Кабель выходит примерно в углу уплотнителя.
Ставим новый уплотнитель, в специальную ложбинку вставляем кабель, идущий от верхнего ролика сдвижки в то же отверстие, что и проводка датчика защемления, протягиваем через специальный сальник фишку в дверь и подключаем. Вуаля.
Я обшивку двери не снимал, т.к. пара пистонов у меня сломаны, отогнул её и пинцетом подключил фишку датчика.
Дверь работает, клемму не скидывал. Пару раз глючил доводчик, видимо, пока не прижался как следует новый уплотнитель. Сейчас работает четко. С брелка, кнопки, ручки — как положено. Кнопка мигать перестала.
Номер — 7E0 843 785 A левая дверь, 7E0 843 786 A — правая дверь.
Цена вопроса: 8 000 ₽
Пробег: 202 500 км
Выкладываю лог который был при проблеме:
Воскресенье,08,Декабрь,2013,21:43:20:10463
ВАСЯ Версия: диагност 11.11.2
Версия данных: 20120130
———————————————————————————
———————————————————————————
Шасси: 7H — VW Transporter
Список: 01 02 03 08 09 0B 0D 15 16 17 18 19 1C 22 2D 37 45 46 47 56
57 6E 76 77 78 7D
VIN: WV2ZZZ7HZ6H039964 Пробег: 186370km/115804miles
——————————————————————————-
Адрес 01: Электроника двигателя Label: 070-906-016-AXE.clb
Part No SW: 070 906 016 AP HW: 028 101 160 6
Компонент: R5 2,5L EDC G001SG 7001
Ревизия: 12345678 Серийный номер: VWZ7Z0E2691600
Кодировка: 0001172
Мастерская #: WSC 02756 785 00200
VCID: 5EB862618A2CB43
2 Найдены неисправности:
18045 — Шина данных-привод
P1637 — 000 — отсутствие сообщений от центрального коммутационного блока — Непостоянно
Стоп-кадр:
Об/мин: 777 /min
Крутящий момент: 53.7 Nm
Скорость: 0.0 km/h
Нагрузка: 0.0 %
Напряжение: 14.21 V
Бин.биты: 00001000
Бин.биты: 00000000
(нет узла): 1.0
18043 — Шина данных-привод
P1635 — 000 — отсутствие сообщений от блока управления климатической установки — Непостоянно
Стоп-кадр:
Об/мин: 777 /min
Крутящий момент: 51.2 Nm
Скорость: 0.0 km/h
Нагрузка: 0.0 %
Напряжение: 14.29 V
Бин.биты: 11001000
Бин.биты: 00000000
(нет узла): 16.0
Готовность: 0 0 X X X
——————————————————————————-
Адрес 03: Электроника тормозной системы Label: 7H0-907-37x-ESP-A.clb
Part No: 7H0 907 379 M
Компонент: ESP ALLRAD MK25 0203
Кодировка: 0006687
Мастерская #: WSC 02756 785 00200
VCID: 3F86BFE56D669DB
2 Найдены неисправности:
00778 — Датчик угла поворота рулевого колеса-G85
004 — нет сигнала/связи — Непостоянно
01314 — Блок управления двигателя
013 — опросить память неисправностей
——————————————————————————-
Адрес 08: Электроника кондиционера / отопителя Label: Не найден
VCID: 55AA7D4DBF1A77B
Примечание: Много ошибок связи
——————————————————————————-
Адрес 09: Блок управления бортовой сети Label: 7H0-937-049.clb
Part No: 7H0 937 049 P
Компонент: BORDNETZ SGVER 1.0 1901
Кодировка: 0000869
Мастерская #: WSC 02737 785 00200
VCID: 3F86BFE56D669DB
11 Найдены неисправности:
01598 — Напряжение тяговой аккумуляторной батареи
002 — нижнее предельное значение не достигнуто
01336 — Шина данных-комфорт (для всего концерна)
004 — нет сигнала/связи — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
014 — имеется неисправность/ошибка — Непостоянно
00538 — Опорное напряжение
014 — имеется неисправность/ошибка
00925 — Предохранитель (30) освещения салона-S261
014 — имеется неисправность/ошибка
00900 — Предохранитель звукового сигнала и двухтонового звукового сигнала-S194
014 — имеется неисправность/ошибка
00899 — Предохранитель двигателя стеклоочистителей-S128
014 — имеется неисправность/ошибка
00966 — Предохранитель указателей поворота-S151
014 — имеется неисправность/ошибка
01341 — Блок управления комбинации приборов на шине CAN-комфорт-J285
004 — нет сигнала/связи
01330 — Центральный блок управления систем комфорта-J393
004 — нет сигнала/связи
00903 — Предохранитель обогрева наружных зеркал-S196
014 — имеется неисправность/ошибка
——————————————————————————-
Адрес 0D: Сдвижная дверь, левая Label: 7H0-959-243.clb
Part No: 7H0 959 243 G
Компонент: Schiebetuer-SG 404 0318
Мастерская #: WSC 00000 000 00000
VCID: 3668DAC1425C5C3
3 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
004 — нет сигнала/связи — Непостоянно
02366 — Система защиты от защемления
011 — обрыв цепи
01336 — Шина данных-комфорт (для всего концерна)
014 — имеется неисправность/ошибка — Непостоянно
——————————————————————————-
Адрес 15: Подушки безопасности Label: 6Q0-909-605-VW5.clb
Part No: 1C0 909 605 F
Компонент: 13 AIRBAG VW61 0R0S 0003
Кодировка: 12595
Мастерская #: WSC 02756
VCID: 27560785C5F635B
Неисправности не найдены.
——————————————————————————-
Адрес 16: Электроника рулевой колонки Label: 1J0-907-487-A.clb
Part No: 1J0 907 487 A
Компонент: Lenkradelektronik 0005
Кодировка: 00118
Мастерская #: WSC 02757
VCID: 2F66EFA5ED066DB
5 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
37-10 — неисправен — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
80-00 — в однопроводном режиме
01336 — Шина данных-комфорт (для всего концерна)
49-10 — нет связи — Непостоянно
00457 — Блок управления бортовой сети-J519
27-10 — недостоверный сигнал — Непостоянно
00457 — Блок управления бортовой сети-J519
49-10 — нет связи — Непостоянно
——————————————————————————-
Адрес 17: Комбинация приборов Label: 7Hx-920-xxx-17.clb
Part No: 7H5 920 872 A
Компонент: KOMBI+WEGFAHRSP VDO V03
Кодировка: 05122
Мастерская #: WSC 85555
VCID: 3162E9DDFB327BB
WV2ZZZ7HZ6H039964 VWZ7Z0E2691600
7 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
37-10 — неисправен — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
49-00 — нет связи
01336 — Шина данных-комфорт (для всего концерна)
80-00 — в однопроводном режиме
01330 — Центральный блок управления систем комфорта-J393
49-10 — нет связи — Непостоянно
01322 — Блок управления многофункционального блока (ЦЗ)-J501
49-10 — нет связи — Непостоянно
01304 — Магнитола
49-10 — нет связи — Непостоянно
01326 — Блок управления многофункционального рулевого колеса-J453
49-10 — нет связи — Непостоянно
——————————————————————————-
Адрес 18: Дополнительный / автономный отопитель Label: 7H0-819-008.clb
Part No: 7H0 815 071 C
Компонент: Standheizung 0207
Мастерская #: WSC 00000 000 00000
VCID: 285404B998E83A3
5 Найдены неисправности:
00667 — Сигнал наружной температуры
004 — нет сигнала/связи — Непостоянно
00457 — Блок управления бортовой сети-J519
004 — нет сигнала/связи — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
014 — имеется неисправность/ошибка — Непостоянно
01126 — Сигнал частоты вращения коленвала
008 — недостоверный сигнал
00667 — Сигнал наружной температуры
008 — недостоверный сигнал
——————————————————————————-
Адрес 19: Диагностический интерфейс шин данных Label: 6N0-909-901-19.clb
Part No: 6N0 909 901
Компонент: Gateway K<->CAN 0001
Кодировка: 00022
Мастерская #: WSC 02737
VCID: F0E4ACD9B0B8B23
14 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
37-10 — неисправен — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
49-00 — нет связи
01336 — Шина данных-комфорт (для всего концерна)
80-00 — в однопроводном режиме
01330 — Центральный блок управления систем комфорта-J393
49-10 — нет связи — Непостоянно
01322 — Блок управления многофункционального блока (ЦЗ)-J501
49-10 — нет связи — Непостоянно
01304 — Магнитола
49-10 — нет связи — Непостоянно
01326 — Блок управления многофункционального рулевого колеса-J453
49-10 — нет связи — Непостоянно
01320 — Блок управления Climatronic-J255
49-10 — нет связи — Непостоянно
01331 — Блок управления двери водителя-J386
49-10 — нет связи — Непостоянно
01332 — Блок управления передней пассажирской двери-J387
49-10 — нет связи — Непостоянно
01333 — Блок управления задней левой двери-J388
49-10 — нет связи — Непостоянно
01207 — Блок управления дополнительного отопителя-J364
49-10 — нет связи — Непостоянно
00478 — Блок управления задней панели управления, индикации и выдачи информации.-J524, подключ
49-10 — нет связи — Непостоянно
00463 — Блок управления цифровой аудиосистемы-J525
49-10 — нет связи — Непостоянно
——————————————————————————-
Адрес 22: Электроника полного привода Label: 7H0-907-554.clb
Part No: 7H0 907 554 D
Компонент: HALDEX 4Motion 2108
Кодировка: 0000001
Мастерская #: WSC 02771 785 00200
VCID: 3162E9DDAB327BB
Неисправности не найдены.
——————————————————————————-
Адрес 45: Система охраны салона Label: 7Hx-951-171.clb
Part No: 7H5 951 171 A
Компонент: Innenraumueberw. 2814
Кодировка: 0000012
Мастерская #: WSC 02737 785 00200
VCID: 2D5AF5ADB70A1FB
Part No: 7H0 951 171 A
Компонент: Innenraumueberw. 1506
Неисправности не найдены.
——————————————————————————-
Адрес 46: Центральный модуль систем комфорта Label: 7H0-959-433.clb
Part No: 7H0 959 433 B
Компонент: C2B Komfortgerбt 0004
Кодировка: 00078
Мастерская #: WSC 02756
VCID: 3260E6D1FE34403
Подсистема 1 — Part No: 7H1959801A
Компонент: Tхrsteuer.FS KLO 0203
Подсистема 2 — Part No: 7H1959802A
Компонент: Tхrsteuer.BF KLO 0203
4 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
80-00 — в однопроводном режиме
01336 — Шина данных-комфорт (для всего концерна)
37-00 — неисправен
00849 — Контакт S выключателя зажигания и стартера-D
25-00 — неопределенное состояние переключателя
01134 — Звуковой сигнал охранной сигнализации-H12
49-00 — нет связи
——————————————————————————-
Адрес 47: Акустическая система Label: 7Lx-035-4xx-47.clb
Part No: 7L0 035 456
Компонент: 08K Audioverst. 0106
Мастерская #: WSC 00000 000 00000
VCID: EAD0BEB1C664483
Part No: 7L0 035 456
Компонент: 08K Audioverst. 0106
Примечание: Много ошибок связи
——————————————————————————-
Адрес 76: Парковочный ассистент Label: 7E0-919-283.clb
Part No: 7E0 919 283
Компонент: Parkingsyst. T5 T5M 801
Кодировка: 10127
Мастерская #: WSC 02756
VCID: ECDCB8A99C90563
1 неисправность:
01627 — Датчик парковочного ассистента, передний центральный правый-G253
37-10 — неисправен — Непостоянно
——————————————————————————-
Адрес 78: Сдвижная дверь, правая Label: 7H0-959-243.clb
Part No: 7H0 959 243 G
Компонент: Schiebetuer-SG 404 0318
Мастерская #: WSC 00000 000 00000
VCID: 3668DAC1425C5C3
Part No: 7H0 959 243 G
Компонент: Schiebetuer-SG 404 0318
3 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
004 — нет сигнала/связи — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
014 — имеется неисправность/ошибка — Непостоянно
00457 — Блок управления бортовой сети-J519
004 — нет сигнала/связи — Непостоянно
Конец ——————————————————————-
Помогите с Мультивеном..
- Ответить с цитатой
Помогите с Мультивеном..
Машина 2007 года.
Левая сдвижная дверь — ошибка в блоке управления дверью — 02366 — включена защита от защемления.
Дверь работает только от кнопки на центральной консоли…
Как снять блокировку????
-
Jheka - Мастер
- Сообщения: 6408
- Зарегистрирован: Вт ноя 09, 2004 9:38 pm
- Откуда: Калуга
-
- Личное сообщение
- Ответить с цитатой
Kyzya » Пн апр 20, 2009 12:53 pm
wv2zzz7hz7h017600 Может кто чего скажет? Дабы не плодить тему ошибка таже но с индексом 011(обрыв),только правая дверь.Где чего глянуть?
спасибо.
-
Kyzya - Бывалый
- Сообщения: 1105
- Зарегистрирован: Ср ноя 02, 2005 11:48 pm
- Откуда: Севастополь.
-
- Личное сообщение
- Ответить с цитатой
Igor_SPb » Пн апр 20, 2009 1:17 pm
Уплотнение сдвижной двери с датчиком защемления 7H0843785H, была у меня такая машина с такой проблемой…
Номер детали перепроверь под свой вин.
Последний раз редактировалось Igor_SPb Пн апр 20, 2009 1:18 pm, всего редактировалось 1 раз.
- Igor_SPb
- Участник
- Сообщения: 918
- Зарегистрирован: Вс сен 23, 2007 7:37 pm
- Откуда: Санкт-Петербург
-
- Личное сообщение
- ICQ
- Ответить с цитатой
Kyzya » Пн апр 20, 2009 1:48 pm
Пасибки! Так они датчик защимления в уплотнитель упаковали? и соотв замена ток с уплотнителем?
Добавлено спустя 12 минут 49 секунд:
Быстро пробежался по двери,по уплотнителе который расположен на самой двери бежит провод и выходит на верхнюю тележку,на ней расположен то ли микрик то ли полозки,пошевелил в том месте и усё заработало.Это так для инфы..
Добавлено спустя 4 минуты 41 секунду:
Если кто знает? Каков принцип действия сего датчика?
-
Kyzya - Бывалый
- Сообщения: 1105
- Зарегистрирован: Ср ноя 02, 2005 11:48 pm
- Откуда: Севастополь.
-
- Личное сообщение
- Ответить с цитатой
marin md » Пн апр 20, 2009 1:48 pm
Быстро пробежался по двери,по уплотнителе который расположен на самой двери бежит провод и выходит на верхнюю тележку,на ней расположен то ли микрик то ли полозки,пошевелил в том месте и усё заработало.Это так для инфы.. [/quote] Клиенту повезло.Учтем
- marin md
- Прохожий
- Сообщения: 88
- Зарегистрирован: Вс мар 15, 2009 12:02 pm
- Откуда: Moldova
-
- Личное сообщение
- Ответить с цитатой
igorjok » Пн апр 20, 2009 3:05 pm
Защита от защемления
На автомобиле предусмотрены две системы
защиты от защемления:
– Пассивная система реагирует на снижение
частоты вращения электродвигателя приво
да двери. Она останавливает закрытие
двери или заставляет ее вновь открыться.
– Активная система реагирует на сигнал
встроенного в уплотнение двери датчика,
заставляя ее полностью открыться.
Добавлено спустя 4 минуты 21 секунду:
Защита от защемления
Пассивная защита
Если при открытии или закрытии сдвижной двери
частота вращения двигателя резко снижается и
это не связано с работой блока управления
дверью, вероятнее всего произошло защемле%
ние некоторого объекта в проеме двери.
Если это произошло при закрытии двери,
производится ее полное открытие. Если же это
произошло при открытии двери, ее движение
прекращается.
При движении автомобиля со скоростью свыше
3 км/ч привод сдвижной двери не действует.
Активная защита
В уплотнение двери встроена контактная планка,
омическое сопротивление которой изменяется
под действием на нее внешнего усилия.
При закрытии двери блок управления постоянно
контролирует это сопротивление. Защемление
какого%либо предмета в проеме двери приводит
к изменению контролируемого сопротивления
и подаче команды на полное открытие двери.
Отключение защиты от защемления
При длительном воздействии на клавишу
управления приводом сдвижной дверью в
процессе ее открытия или закрытия, активная и
пассивная защита от защемления отключается.
- igorjok
- Мастер
- Сообщения: 5247
- Зарегистрирован: Вс янв 07, 2007 6:13 pm
- Откуда: tallinn
-
- Личное сообщение
- Ответить с цитатой
Jheka » Пн апр 20, 2009 3:48 pm
В моём случае отстой авто без аккума в течении ночи оживил систему…
MuXauJI писал(а):Жека, а пробовал
Миш, год назад было..
-
Jheka - Мастер
- Сообщения: 6408
- Зарегистрирован: Вт ноя 09, 2004 9:38 pm
- Откуда: Калуга
-
- Личное сообщение
- Ответить с цитатой
Kyzya » Пн апр 20, 2009 4:13 pm
Игорь,спасибо!
По всему защита активная. Кабель расположен как бы позади уплотнителя т.е воздействие на него прямое как бы затруднено,он к тому же весьма жесткий,на проверках при малейшем касании уплотнения, срабатывала защита.В верхней тележке расположен «узел» (то ли микрик,то ли полозки,может колёсико,видно плохо а залезть времени не дали) к нему идут из кабеля два провода(коричн. и синий).Хотелось бы понять что там?
Спасибо!
Просто инфы на этот счёт нет,по этому и пытаю…
Добавлено спустя 4 минуты 19 секунд:
Возможно отключить защиту в связи с выходом из строя датчика как было описано выше? Дверь будет нормально фунциклировать?
-
Kyzya - Бывалый
- Сообщения: 1105
- Зарегистрирован: Ср ноя 02, 2005 11:48 pm
- Откуда: Севастополь.
-
- Личное сообщение
- Ответить с цитатой
Igor_SPb » Пн апр 20, 2009 4:55 pm
Датчик этот недорогой, идёт вместе с уплотнителем, меняется легко. Что там внутри, х.з., поменял и забыл.
- Igor_SPb
- Участник
- Сообщения: 918
- Зарегистрирован: Вс сен 23, 2007 7:37 pm
- Откуда: Санкт-Петербург
-
- Личное сообщение
- ICQ
- Ответить с цитатой
Jheka » Пн апр 20, 2009 5:36 pm
masterok писал(а):Ещё немного инфы
Не открывается… какое расширение файла?
Kyzya писал(а):Возможно отключить защиту
А с кнопки на панели тоже дверь не работает?
-
Jheka - Мастер
- Сообщения: 6408
- Зарегистрирован: Вт ноя 09, 2004 9:38 pm
- Откуда: Калуга
-
- Личное сообщение
- Ответить с цитатой
Kyzya » Пн апр 20, 2009 5:56 pm
Файл в пдф(у меня открылся)masterok спасибки огромное!
Jheka всё работает на данный момент,это я уже для понимания процесса.После чтения доки возник вопрос -для чего транспондер(это то что я назвал-то ли микрик,то ли полозки,может колёсико),по моему разумению служит для отслеживания движения двери.Но отсюда сразу возникает вопрос,в саму резину уплотнителя значит вмонтирован проводник(изменяющий сопротивление от лёгкого нажатия,спасибо igorjok
) и разьём расположен гдето в задней нижней части двери.
Возможно отключить защиту в связи с выходом из строя датчика как было описано выше? Дверь будет нормально фунциклировать?
Спасибо.
-
Kyzya - Бывалый
- Сообщения: 1105
- Зарегистрирован: Ср ноя 02, 2005 11:48 pm
- Откуда: Севастополь.
-
- Личное сообщение
- Ответить с цитатой
Igor_SPb » Пн апр 20, 2009 10:11 pm
Там есть ещё одна деталь- катушка считывания кода сдвижной двери- 7H0959975, я когда заказывал уплотнитель, то сначала эту деталь заказал, ошибся. Видимо то, что ты называешь транспондер, движется вдоль этой катушки, визуально это полоса, и система видит, в каком положении дверь.
Слушай, а как ты сделал машину, не меняя датчик?
- Igor_SPb
- Участник
- Сообщения: 918
- Зарегистрирован: Вс сен 23, 2007 7:37 pm
- Откуда: Санкт-Петербург
-
- Личное сообщение
- ICQ
- Ответить с цитатой
igorjok » Пн апр 20, 2009 10:26 pm
Igor_SPb писал(а):Слушай, а как ты сделал машину, не меняя датчик?
Добавлено спустя 58 секунд:
Kyzya писал(а):,на ней расположен то ли микрик то ли полозки,пошевелил в том месте и усё заработало
- igorjok
- Мастер
- Сообщения: 5247
- Зарегистрирован: Вс янв 07, 2007 6:13 pm
- Откуда: tallinn
-
- Личное сообщение
Ошибка системы защиты от защемления VAG02366 правой сдвижной двери (обрыв цепи).
Распространенная ошибка, при которой дверь закрывается только при двойном длительном нажатии кнопки на торпеде, а на брелок и дверную ручку не реагирует. Причина в потере контакта с датчиком защемления, который расположен в уплотнителе двери. Некоторые вскрывают уплотнитель и чинят сгнившую проводку или припаивают вместо датчика резистор. Я решил поставить новый уплотнитель.
Купил уплотнитель, цена около 8000р, в комплекте датчик защемления с проводкой и пистоны крепления.
Уплотнитель имеет форму буквы «Г» и крепится на переднюю (одевается на ребро двери) и нижнюю (на пистонах) кромку сдвижной двери.
Новому уплотнителю не требуются пластиковые вставки в отверстия для пистонов, как на старом, поэтому вставки удаляем (а может и новые пистоны в них войдут, я не пробовал).
В принципе, нет проблем снять старый уплотнитель и пропаять провод (только не отсоединяйте пистоны — поломаете), снимайте вертикальную часть уплотнителя до нижнего угла, и там паяйте на месте (место обрыва показано на последней фото). Кабель выходит примерно в углу уплотнителя.
Ставим новый уплотнитель, в специальную ложбинку вставляем кабель, идущий от верхнего ролика сдвижки в то же отверстие, что и проводка датчика защемления, протягиваем через специальный сальник фишку в дверь и подключаем. Вуаля.
Я обшивку двери не снимал, т.к. пара пистонов у меня сломаны, отогнул её и пинцетом подключил фишку датчика.
Дверь работает, клемму не скидывал. Пару раз глючил доводчик, видимо, пока не прижался как следует новый уплотнитель. Сейчас работает четко. С брелка, кнопки, ручки — как положено. Кнопка мигать перестала.
Номер — 7E0 843 785 A левая дверь, 7E0 843 786 A — правая дверь.
Цена вопроса: 8 000 ₽
Пробег: 202 500 км
Помогите с Мультивеном..
- Ответить с цитатой
Помогите с Мультивеном..
Машина 2007 года.
Левая сдвижная дверь — ошибка в блоке управления дверью — 02366 — включена защита от защемления.
Дверь работает только от кнопки на центральной консоли…
Как снять блокировку????
-
Jheka - Мастер
- Сообщения: 6408
- Зарегистрирован: Вт ноя 09, 2004 9:38 pm
- Откуда: Калуга
-
- Личное сообщение
- Ответить с цитатой
Kyzya » Пн апр 20, 2009 12:53 pm
wv2zzz7hz7h017600 Может кто чего скажет? Дабы не плодить тему ошибка таже но с индексом 011(обрыв),только правая дверь.Где чего глянуть?
спасибо.
-
Kyzya - Бывалый
- Сообщения: 1105
- Зарегистрирован: Ср ноя 02, 2005 11:48 pm
- Откуда: Севастополь.
-
- Личное сообщение
- Ответить с цитатой
Igor_SPb » Пн апр 20, 2009 1:17 pm
Уплотнение сдвижной двери с датчиком защемления 7H0843785H, была у меня такая машина с такой проблемой…
Номер детали перепроверь под свой вин.
Последний раз редактировалось Igor_SPb Пн апр 20, 2009 1:18 pm, всего редактировалось 1 раз.
- Igor_SPb
- Участник
- Сообщения: 918
- Зарегистрирован: Вс сен 23, 2007 7:37 pm
- Откуда: Санкт-Петербург
-
- Личное сообщение
- ICQ
- Ответить с цитатой
Kyzya » Пн апр 20, 2009 1:48 pm
Пасибки! Так они датчик защимления в уплотнитель упаковали? и соотв замена ток с уплотнителем?
Добавлено спустя 12 минут 49 секунд:
Быстро пробежался по двери,по уплотнителе который расположен на самой двери бежит провод и выходит на верхнюю тележку,на ней расположен то ли микрик то ли полозки,пошевелил в том месте и усё заработало.Это так для инфы..
Добавлено спустя 4 минуты 41 секунду:
Если кто знает? Каков принцип действия сего датчика?
-
Kyzya - Бывалый
- Сообщения: 1105
- Зарегистрирован: Ср ноя 02, 2005 11:48 pm
- Откуда: Севастополь.
-
- Личное сообщение
- Ответить с цитатой
marin md » Пн апр 20, 2009 1:48 pm
Быстро пробежался по двери,по уплотнителе который расположен на самой двери бежит провод и выходит на верхнюю тележку,на ней расположен то ли микрик то ли полозки,пошевелил в том месте и усё заработало.Это так для инфы.. [/quote] Клиенту повезло.Учтем
- marin md
- Прохожий
- Сообщения: 88
- Зарегистрирован: Вс мар 15, 2009 12:02 pm
- Откуда: Moldova
-
- Личное сообщение
- Ответить с цитатой
igorjok » Пн апр 20, 2009 3:05 pm
Защита от защемления
На автомобиле предусмотрены две системы
защиты от защемления:
– Пассивная система реагирует на снижение
частоты вращения электродвигателя приво
да двери. Она останавливает закрытие
двери или заставляет ее вновь открыться.
– Активная система реагирует на сигнал
встроенного в уплотнение двери датчика,
заставляя ее полностью открыться.
Добавлено спустя 4 минуты 21 секунду:
Защита от защемления
Пассивная защита
Если при открытии или закрытии сдвижной двери
частота вращения двигателя резко снижается и
это не связано с работой блока управления
дверью, вероятнее всего произошло защемле%
ние некоторого объекта в проеме двери.
Если это произошло при закрытии двери,
производится ее полное открытие. Если же это
произошло при открытии двери, ее движение
прекращается.
При движении автомобиля со скоростью свыше
3 км/ч привод сдвижной двери не действует.
Активная защита
В уплотнение двери встроена контактная планка,
омическое сопротивление которой изменяется
под действием на нее внешнего усилия.
При закрытии двери блок управления постоянно
контролирует это сопротивление. Защемление
какого%либо предмета в проеме двери приводит
к изменению контролируемого сопротивления
и подаче команды на полное открытие двери.
Отключение защиты от защемления
При длительном воздействии на клавишу
управления приводом сдвижной дверью в
процессе ее открытия или закрытия, активная и
пассивная защита от защемления отключается.
- igorjok
- Мастер
- Сообщения: 5247
- Зарегистрирован: Вс янв 07, 2007 6:13 pm
- Откуда: tallinn
-
- Личное сообщение
- Ответить с цитатой
Jheka » Пн апр 20, 2009 3:48 pm
В моём случае отстой авто без аккума в течении ночи оживил систему…
MuXauJI писал(а):Жека, а пробовал
Миш, год назад было..
-
Jheka - Мастер
- Сообщения: 6408
- Зарегистрирован: Вт ноя 09, 2004 9:38 pm
- Откуда: Калуга
-
- Личное сообщение
- Ответить с цитатой
Kyzya » Пн апр 20, 2009 4:13 pm
Игорь,спасибо! По всему защита активная. Кабель расположен как бы позади уплотнителя т.е воздействие на него прямое как бы затруднено,он к тому же весьма жесткий,на проверках при малейшем касании уплотнения, срабатывала защита.В верхней тележке расположен «узел» (то ли микрик,то ли полозки,может колёсико,видно плохо а залезть времени не дали) к нему идут из кабеля два провода(коричн. и синий).Хотелось бы понять что там?
Спасибо!
Просто инфы на этот счёт нет,по этому и пытаю…
Добавлено спустя 4 минуты 19 секунд:
Возможно отключить защиту в связи с выходом из строя датчика как было описано выше? Дверь будет нормально фунциклировать?
-
Kyzya - Бывалый
- Сообщения: 1105
- Зарегистрирован: Ср ноя 02, 2005 11:48 pm
- Откуда: Севастополь.
-
- Личное сообщение
- Ответить с цитатой
Igor_SPb » Пн апр 20, 2009 4:55 pm
Датчик этот недорогой, идёт вместе с уплотнителем, меняется легко. Что там внутри, х.з., поменял и забыл.
- Igor_SPb
- Участник
- Сообщения: 918
- Зарегистрирован: Вс сен 23, 2007 7:37 pm
- Откуда: Санкт-Петербург
-
- Личное сообщение
- ICQ
- Ответить с цитатой
Jheka » Пн апр 20, 2009 5:36 pm
masterok писал(а):Ещё немного инфы
Не открывается… какое расширение файла?
Kyzya писал(а):Возможно отключить защиту
А с кнопки на панели тоже дверь не работает?
-
Jheka - Мастер
- Сообщения: 6408
- Зарегистрирован: Вт ноя 09, 2004 9:38 pm
- Откуда: Калуга
-
- Личное сообщение
- Ответить с цитатой
Kyzya » Пн апр 20, 2009 5:56 pm
Файл в пдф(у меня открылся)masterok спасибки огромное!
Jheka всё работает на данный момент,это я уже для понимания процесса.После чтения доки возник вопрос -для чего транспондер(это то что я назвал-то ли микрик,то ли полозки,может колёсико),по моему разумению служит для отслеживания движения двери.Но отсюда сразу возникает вопрос,в саму резину уплотнителя значит вмонтирован проводник(изменяющий сопротивление от лёгкого нажатия,спасибо igorjok
) и разьём расположен гдето в задней нижней части двери.
Возможно отключить защиту в связи с выходом из строя датчика как было описано выше? Дверь будет нормально фунциклировать?
Спасибо.
-
Kyzya - Бывалый
- Сообщения: 1105
- Зарегистрирован: Ср ноя 02, 2005 11:48 pm
- Откуда: Севастополь.
-
- Личное сообщение
- Ответить с цитатой
Igor_SPb » Пн апр 20, 2009 10:11 pm
Там есть ещё одна деталь- катушка считывания кода сдвижной двери- 7H0959975, я когда заказывал уплотнитель, то сначала эту деталь заказал, ошибся. Видимо то, что ты называешь транспондер, движется вдоль этой катушки, визуально это полоса, и система видит, в каком положении дверь.
Слушай, а как ты сделал машину, не меняя датчик?
- Igor_SPb
- Участник
- Сообщения: 918
- Зарегистрирован: Вс сен 23, 2007 7:37 pm
- Откуда: Санкт-Петербург
-
- Личное сообщение
- ICQ
- Ответить с цитатой
igorjok » Пн апр 20, 2009 10:26 pm
Igor_SPb писал(а):Слушай, а как ты сделал машину, не меняя датчик?
Добавлено спустя 58 секунд:
Kyzya писал(а):,на ней расположен то ли микрик то ли полозки,пошевелил в том месте и усё заработало
- igorjok
- Мастер
- Сообщения: 5247
- Зарегистрирован: Вс янв 07, 2007 6:13 pm
- Откуда: tallinn
-
- Личное сообщение
Вещь геморная абалдець! Позавчерась колупал, так и не доколупал. Аффто нужно было ехать на Крым.
Если ты правильно написал ошибку по англицки, то скорей всего проблема с передающей катушкой. Стоит она на верхней опоре двери. Разъём (2 пин) находится в нижнем хорошо доступном углу самой двери.Для доступа вытяни пистон крепления проводки. Их там два разъёма, второй на пинч протэкт сенсор. Смотри изначально сам разъём и сопротивление катушки промерь.
У меня было веселее — та-же дверь, только проблема со считывающей катушкой. Там два разъёма — один около стойки В под потолком, а второй на самом модуле двери, где и есть самое ТО! Этот нехороший модуль стоит в стойке D, только чтоб долезть до разъёма нужно выкинуть задний диван, снять правую облицовку, снять задний отопитель салона и только потом открутить и снять сам грёбаный модуль!
Выкладываю лог который был при проблеме:
Воскресенье,08,Декабрь,2013,21:43:20:10463
ВАСЯ Версия: диагност 11.11.2
Версия данных: 20120130
———————————————————————————
———————————————————————————
Шасси: 7H — VW Transporter
Список: 01 02 03 08 09 0B 0D 15 16 17 18 19 1C 22 2D 37 45 46 47 56
57 6E 76 77 78 7D
VIN: WV2ZZZ7HZ6H039964 Пробег: 186370km/115804miles
——————————————————————————-
Адрес 01: Электроника двигателя Label: 070-906-016-AXE.clb
Part No SW: 070 906 016 AP HW: 028 101 160 6
Компонент: R5 2,5L EDC G001SG 7001
Ревизия: 12345678 Серийный номер: VWZ7Z0E2691600
Кодировка: 0001172
Мастерская #: WSC 02756 785 00200
VCID: 5EB862618A2CB43
2 Найдены неисправности:
18045 — Шина данных-привод
P1637 — 000 — отсутствие сообщений от центрального коммутационного блока — Непостоянно
Стоп-кадр:
Об/мин: 777 /min
Крутящий момент: 53.7 Nm
Скорость: 0.0 km/h
Нагрузка: 0.0 %
Напряжение: 14.21 V
Бин.биты: 00001000
Бин.биты: 00000000
(нет узла): 1.0
18043 — Шина данных-привод
P1635 — 000 — отсутствие сообщений от блока управления климатической установки — Непостоянно
Стоп-кадр:
Об/мин: 777 /min
Крутящий момент: 51.2 Nm
Скорость: 0.0 km/h
Нагрузка: 0.0 %
Напряжение: 14.29 V
Бин.биты: 11001000
Бин.биты: 00000000
(нет узла): 16.0
Готовность: 0 0 X X X
——————————————————————————-
Адрес 03: Электроника тормозной системы Label: 7H0-907-37x-ESP-A.clb
Part No: 7H0 907 379 M
Компонент: ESP ALLRAD MK25 0203
Кодировка: 0006687
Мастерская #: WSC 02756 785 00200
VCID: 3F86BFE56D669DB
2 Найдены неисправности:
00778 — Датчик угла поворота рулевого колеса-G85
004 — нет сигнала/связи — Непостоянно
01314 — Блок управления двигателя
013 — опросить память неисправностей
——————————————————————————-
Адрес 08: Электроника кондиционера / отопителя Label: Не найден
VCID: 55AA7D4DBF1A77B
Примечание: Много ошибок связи
——————————————————————————-
Адрес 09: Блок управления бортовой сети Label: 7H0-937-049.clb
Part No: 7H0 937 049 P
Компонент: BORDNETZ SGVER 1.0 1901
Кодировка: 0000869
Мастерская #: WSC 02737 785 00200
VCID: 3F86BFE56D669DB
11 Найдены неисправности:
01598 — Напряжение тяговой аккумуляторной батареи
002 — нижнее предельное значение не достигнуто
01336 — Шина данных-комфорт (для всего концерна)
004 — нет сигнала/связи — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
014 — имеется неисправность/ошибка — Непостоянно
00538 — Опорное напряжение
014 — имеется неисправность/ошибка
00925 — Предохранитель (30) освещения салона-S261
014 — имеется неисправность/ошибка
00900 — Предохранитель звукового сигнала и двухтонового звукового сигнала-S194
014 — имеется неисправность/ошибка
00899 — Предохранитель двигателя стеклоочистителей-S128
014 — имеется неисправность/ошибка
00966 — Предохранитель указателей поворота-S151
014 — имеется неисправность/ошибка
01341 — Блок управления комбинации приборов на шине CAN-комфорт-J285
004 — нет сигнала/связи
01330 — Центральный блок управления систем комфорта-J393
004 — нет сигнала/связи
00903 — Предохранитель обогрева наружных зеркал-S196
014 — имеется неисправность/ошибка
——————————————————————————-
Адрес 0D: Сдвижная дверь, левая Label: 7H0-959-243.clb
Part No: 7H0 959 243 G
Компонент: Schiebetuer-SG 404 0318
Мастерская #: WSC 00000 000 00000
VCID: 3668DAC1425C5C3
3 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
004 — нет сигнала/связи — Непостоянно
02366 — Система защиты от защемления
011 — обрыв цепи
01336 — Шина данных-комфорт (для всего концерна)
014 — имеется неисправность/ошибка — Непостоянно
——————————————————————————-
Адрес 15: Подушки безопасности Label: 6Q0-909-605-VW5.clb
Part No: 1C0 909 605 F
Компонент: 13 AIRBAG VW61 0R0S 0003
Кодировка: 12595
Мастерская #: WSC 02756
VCID: 27560785C5F635B
Неисправности не найдены.
——————————————————————————-
Адрес 16: Электроника рулевой колонки Label: 1J0-907-487-A.clb
Part No: 1J0 907 487 A
Компонент: Lenkradelektronik 0005
Кодировка: 00118
Мастерская #: WSC 02757
VCID: 2F66EFA5ED066DB
5 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
37-10 — неисправен — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
80-00 — в однопроводном режиме
01336 — Шина данных-комфорт (для всего концерна)
49-10 — нет связи — Непостоянно
00457 — Блок управления бортовой сети-J519
27-10 — недостоверный сигнал — Непостоянно
00457 — Блок управления бортовой сети-J519
49-10 — нет связи — Непостоянно
——————————————————————————-
Адрес 17: Комбинация приборов Label: 7Hx-920-xxx-17.clb
Part No: 7H5 920 872 A
Компонент: KOMBI+WEGFAHRSP VDO V03
Кодировка: 05122
Мастерская #: WSC 85555
VCID: 3162E9DDFB327BB
WV2ZZZ7HZ6H039964 VWZ7Z0E2691600
7 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
37-10 — неисправен — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
49-00 — нет связи
01336 — Шина данных-комфорт (для всего концерна)
80-00 — в однопроводном режиме
01330 — Центральный блок управления систем комфорта-J393
49-10 — нет связи — Непостоянно
01322 — Блок управления многофункционального блока (ЦЗ)-J501
49-10 — нет связи — Непостоянно
01304 — Магнитола
49-10 — нет связи — Непостоянно
01326 — Блок управления многофункционального рулевого колеса-J453
49-10 — нет связи — Непостоянно
——————————————————————————-
Адрес 18: Дополнительный / автономный отопитель Label: 7H0-819-008.clb
Part No: 7H0 815 071 C
Компонент: Standheizung 0207
Мастерская #: WSC 00000 000 00000
VCID: 285404B998E83A3
5 Найдены неисправности:
00667 — Сигнал наружной температуры
004 — нет сигнала/связи — Непостоянно
00457 — Блок управления бортовой сети-J519
004 — нет сигнала/связи — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
014 — имеется неисправность/ошибка — Непостоянно
01126 — Сигнал частоты вращения коленвала
008 — недостоверный сигнал
00667 — Сигнал наружной температуры
008 — недостоверный сигнал
——————————————————————————-
Адрес 19: Диагностический интерфейс шин данных Label: 6N0-909-901-19.clb
Part No: 6N0 909 901
Компонент: Gateway K<->CAN 0001
Кодировка: 00022
Мастерская #: WSC 02737
VCID: F0E4ACD9B0B8B23
14 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
37-10 — неисправен — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
49-00 — нет связи
01336 — Шина данных-комфорт (для всего концерна)
80-00 — в однопроводном режиме
01330 — Центральный блок управления систем комфорта-J393
49-10 — нет связи — Непостоянно
01322 — Блок управления многофункционального блока (ЦЗ)-J501
49-10 — нет связи — Непостоянно
01304 — Магнитола
49-10 — нет связи — Непостоянно
01326 — Блок управления многофункционального рулевого колеса-J453
49-10 — нет связи — Непостоянно
01320 — Блок управления Climatronic-J255
49-10 — нет связи — Непостоянно
01331 — Блок управления двери водителя-J386
49-10 — нет связи — Непостоянно
01332 — Блок управления передней пассажирской двери-J387
49-10 — нет связи — Непостоянно
01333 — Блок управления задней левой двери-J388
49-10 — нет связи — Непостоянно
01207 — Блок управления дополнительного отопителя-J364
49-10 — нет связи — Непостоянно
00478 — Блок управления задней панели управления, индикации и выдачи информации.-J524, подключ
49-10 — нет связи — Непостоянно
00463 — Блок управления цифровой аудиосистемы-J525
49-10 — нет связи — Непостоянно
——————————————————————————-
Адрес 22: Электроника полного привода Label: 7H0-907-554.clb
Part No: 7H0 907 554 D
Компонент: HALDEX 4Motion 2108
Кодировка: 0000001
Мастерская #: WSC 02771 785 00200
VCID: 3162E9DDAB327BB
Неисправности не найдены.
——————————————————————————-
Адрес 45: Система охраны салона Label: 7Hx-951-171.clb
Part No: 7H5 951 171 A
Компонент: Innenraumueberw. 2814
Кодировка: 0000012
Мастерская #: WSC 02737 785 00200
VCID: 2D5AF5ADB70A1FB
Part No: 7H0 951 171 A
Компонент: Innenraumueberw. 1506
Неисправности не найдены.
——————————————————————————-
Адрес 46: Центральный модуль систем комфорта Label: 7H0-959-433.clb
Part No: 7H0 959 433 B
Компонент: C2B Komfortgerбt 0004
Кодировка: 00078
Мастерская #: WSC 02756
VCID: 3260E6D1FE34403
Подсистема 1 — Part No: 7H1959801A
Компонент: Tхrsteuer.FS KLO 0203
Подсистема 2 — Part No: 7H1959802A
Компонент: Tхrsteuer.BF KLO 0203
4 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
80-00 — в однопроводном режиме
01336 — Шина данных-комфорт (для всего концерна)
37-00 — неисправен
00849 — Контакт S выключателя зажигания и стартера-D
25-00 — неопределенное состояние переключателя
01134 — Звуковой сигнал охранной сигнализации-H12
49-00 — нет связи
——————————————————————————-
Адрес 47: Акустическая система Label: 7Lx-035-4xx-47.clb
Part No: 7L0 035 456
Компонент: 08K Audioverst. 0106
Мастерская #: WSC 00000 000 00000
VCID: EAD0BEB1C664483
Part No: 7L0 035 456
Компонент: 08K Audioverst. 0106
Примечание: Много ошибок связи
——————————————————————————-
Адрес 76: Парковочный ассистент Label: 7E0-919-283.clb
Part No: 7E0 919 283
Компонент: Parkingsyst. T5 T5M 801
Кодировка: 10127
Мастерская #: WSC 02756
VCID: ECDCB8A99C90563
1 неисправность:
01627 — Датчик парковочного ассистента, передний центральный правый-G253
37-10 — неисправен — Непостоянно
——————————————————————————-
Адрес 78: Сдвижная дверь, правая Label: 7H0-959-243.clb
Part No: 7H0 959 243 G
Компонент: Schiebetuer-SG 404 0318
Мастерская #: WSC 00000 000 00000
VCID: 3668DAC1425C5C3
Part No: 7H0 959 243 G
Компонент: Schiebetuer-SG 404 0318
3 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
004 — нет сигнала/связи — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
014 — имеется неисправность/ошибка — Непостоянно
00457 — Блок управления бортовой сети-J519
004 — нет сигнала/связи — Непостоянно
Конец ——————————————————————-
На днях заменил на новую резинку в которой стоит датчик защемления двери. (на правой ещё не менял)
Предыстория, машина часто ездит по ухабистым дорогам, крупный щебень и тд. После поездки начинается проблемы с левой дверью, выражается это двумя вариантами —
1. Кнопка на панели открытия закрытия двери моргает, это самый нормальный вариант, т. е. Открывается дверь нормально, а закрывается только удержание кнопки.
2. Это когда кнопка горит постоянно, самый ужасный вариант, открывается кнопкой, а чтоб закрыть надо выйти и вручную с силой закрыть.
В обоих случаях регистрируется только одна ошибка — обрыв цепи
Уважаемые, куда копать? Достали эти немцы уже. Потратил 25тр на две резинки, а толку ноль. Где посмотреть отличие от постоянно горящей кнопке от моргающей.
Так же находил, что можно сделать адаптацию дверей, но не смог разобраться, приложу картинку, может поможете.
Пробег: 166 712 км
Помогите с Мультивеном..
- Ответить с цитатой
Помогите с Мультивеном..
Машина 2007 года.
Левая сдвижная дверь — ошибка в блоке управления дверью — 02366 — включена защита от защемления.
Дверь работает только от кнопки на центральной консоли…
Как снять блокировку????
-
Jheka - Мастер
- Сообщения: 6408
- Зарегистрирован: Вт ноя 09, 2004 9:38 pm
- Откуда: Калуга
-
- Личное сообщение
- Ответить с цитатой
Kyzya » Пн апр 20, 2009 12:53 pm
wv2zzz7hz7h017600 Может кто чего скажет? Дабы не плодить тему ошибка таже но с индексом 011(обрыв),только правая дверь.Где чего глянуть?
спасибо.
-
Kyzya - Бывалый
- Сообщения: 1105
- Зарегистрирован: Ср ноя 02, 2005 11:48 pm
- Откуда: Севастополь.
-
- Личное сообщение
- Ответить с цитатой
Igor_SPb » Пн апр 20, 2009 1:17 pm
Уплотнение сдвижной двери с датчиком защемления 7H0843785H, была у меня такая машина с такой проблемой…
Номер детали перепроверь под свой вин.
Последний раз редактировалось Igor_SPb Пн апр 20, 2009 1:18 pm, всего редактировалось 1 раз.
- Igor_SPb
- Участник
- Сообщения: 918
- Зарегистрирован: Вс сен 23, 2007 7:37 pm
- Откуда: Санкт-Петербург
-
- Личное сообщение
- ICQ
- Ответить с цитатой
Kyzya » Пн апр 20, 2009 1:48 pm
Пасибки! Так они датчик защимления в уплотнитель упаковали? и соотв замена ток с уплотнителем?
Добавлено спустя 12 минут 49 секунд:
Быстро пробежался по двери,по уплотнителе который расположен на самой двери бежит провод и выходит на верхнюю тележку,на ней расположен то ли микрик то ли полозки,пошевелил в том месте и усё заработало.Это так для инфы..
Добавлено спустя 4 минуты 41 секунду:
Если кто знает? Каков принцип действия сего датчика?
-
Kyzya - Бывалый
- Сообщения: 1105
- Зарегистрирован: Ср ноя 02, 2005 11:48 pm
- Откуда: Севастополь.
-
- Личное сообщение
- Ответить с цитатой
marin md » Пн апр 20, 2009 1:48 pm
Быстро пробежался по двери,по уплотнителе который расположен на самой двери бежит провод и выходит на верхнюю тележку,на ней расположен то ли микрик то ли полозки,пошевелил в том месте и усё заработало.Это так для инфы.. [/quote] Клиенту повезло.Учтем
- marin md
- Прохожий
- Сообщения: 88
- Зарегистрирован: Вс мар 15, 2009 12:02 pm
- Откуда: Moldova
-
- Личное сообщение
- Ответить с цитатой
igorjok » Пн апр 20, 2009 3:05 pm
Защита от защемления
На автомобиле предусмотрены две системы
защиты от защемления:
– Пассивная система реагирует на снижение
частоты вращения электродвигателя приво
да двери. Она останавливает закрытие
двери или заставляет ее вновь открыться.
– Активная система реагирует на сигнал
встроенного в уплотнение двери датчика,
заставляя ее полностью открыться.
Добавлено спустя 4 минуты 21 секунду:
Защита от защемления
Пассивная защита
Если при открытии или закрытии сдвижной двери
частота вращения двигателя резко снижается и
это не связано с работой блока управления
дверью, вероятнее всего произошло защемле%
ние некоторого объекта в проеме двери.
Если это произошло при закрытии двери,
производится ее полное открытие. Если же это
произошло при открытии двери, ее движение
прекращается.
При движении автомобиля со скоростью свыше
3 км/ч привод сдвижной двери не действует.
Активная защита
В уплотнение двери встроена контактная планка,
омическое сопротивление которой изменяется
под действием на нее внешнего усилия.
При закрытии двери блок управления постоянно
контролирует это сопротивление. Защемление
какого%либо предмета в проеме двери приводит
к изменению контролируемого сопротивления
и подаче команды на полное открытие двери.
Отключение защиты от защемления
При длительном воздействии на клавишу
управления приводом сдвижной дверью в
процессе ее открытия или закрытия, активная и
пассивная защита от защемления отключается.
- igorjok
- Мастер
- Сообщения: 5247
- Зарегистрирован: Вс янв 07, 2007 6:13 pm
- Откуда: tallinn
-
- Личное сообщение
- Ответить с цитатой
Jheka » Пн апр 20, 2009 3:48 pm
В моём случае отстой авто без аккума в течении ночи оживил систему…
MuXauJI писал(а):Жека, а пробовал
Миш, год назад было..
-
Jheka - Мастер
- Сообщения: 6408
- Зарегистрирован: Вт ноя 09, 2004 9:38 pm
- Откуда: Калуга
-
- Личное сообщение
- Ответить с цитатой
Kyzya » Пн апр 20, 2009 4:13 pm
Игорь,спасибо! По всему защита активная. Кабель расположен как бы позади уплотнителя т.е воздействие на него прямое как бы затруднено,он к тому же весьма жесткий,на проверках при малейшем касании уплотнения, срабатывала защита.В верхней тележке расположен «узел» (то ли микрик,то ли полозки,может колёсико,видно плохо а залезть времени не дали) к нему идут из кабеля два провода(коричн. и синий).Хотелось бы понять что там?
Спасибо!
Просто инфы на этот счёт нет,по этому и пытаю…
Добавлено спустя 4 минуты 19 секунд:
Возможно отключить защиту в связи с выходом из строя датчика как было описано выше? Дверь будет нормально фунциклировать?
-
Kyzya - Бывалый
- Сообщения: 1105
- Зарегистрирован: Ср ноя 02, 2005 11:48 pm
- Откуда: Севастополь.
-
- Личное сообщение
- Ответить с цитатой
Igor_SPb » Пн апр 20, 2009 4:55 pm
Датчик этот недорогой, идёт вместе с уплотнителем, меняется легко. Что там внутри, х.з., поменял и забыл.
- Igor_SPb
- Участник
- Сообщения: 918
- Зарегистрирован: Вс сен 23, 2007 7:37 pm
- Откуда: Санкт-Петербург
-
- Личное сообщение
- ICQ
- Ответить с цитатой
Jheka » Пн апр 20, 2009 5:36 pm
masterok писал(а):Ещё немного инфы
Не открывается… какое расширение файла?
Kyzya писал(а):Возможно отключить защиту
А с кнопки на панели тоже дверь не работает?
-
Jheka - Мастер
- Сообщения: 6408
- Зарегистрирован: Вт ноя 09, 2004 9:38 pm
- Откуда: Калуга
-
- Личное сообщение
- Ответить с цитатой
Kyzya » Пн апр 20, 2009 5:56 pm
Файл в пдф(у меня открылся)masterok спасибки огромное!
Jheka всё работает на данный момент,это я уже для понимания процесса.После чтения доки возник вопрос -для чего транспондер(это то что я назвал-то ли микрик,то ли полозки,может колёсико),по моему разумению служит для отслеживания движения двери.Но отсюда сразу возникает вопрос,в саму резину уплотнителя значит вмонтирован проводник(изменяющий сопротивление от лёгкого нажатия,спасибо igorjok
) и разьём расположен гдето в задней нижней части двери.
Возможно отключить защиту в связи с выходом из строя датчика как было описано выше? Дверь будет нормально фунциклировать?
Спасибо.
-
Kyzya - Бывалый
- Сообщения: 1105
- Зарегистрирован: Ср ноя 02, 2005 11:48 pm
- Откуда: Севастополь.
-
- Личное сообщение
- Ответить с цитатой
Igor_SPb » Пн апр 20, 2009 10:11 pm
Там есть ещё одна деталь- катушка считывания кода сдвижной двери- 7H0959975, я когда заказывал уплотнитель, то сначала эту деталь заказал, ошибся. Видимо то, что ты называешь транспондер, движется вдоль этой катушки, визуально это полоса, и система видит, в каком положении дверь.
Слушай, а как ты сделал машину, не меняя датчик?
- Igor_SPb
- Участник
- Сообщения: 918
- Зарегистрирован: Вс сен 23, 2007 7:37 pm
- Откуда: Санкт-Петербург
-
- Личное сообщение
- ICQ
- Ответить с цитатой
igorjok » Пн апр 20, 2009 10:26 pm
Igor_SPb писал(а):Слушай, а как ты сделал машину, не меняя датчик?
Добавлено спустя 58 секунд:
Kyzya писал(а):,на ней расположен то ли микрик то ли полозки,пошевелил в том месте и усё заработало
- igorjok
- Мастер
- Сообщения: 5247
- Зарегистрирован: Вс янв 07, 2007 6:13 pm
- Откуда: tallinn
-
- Личное сообщение
Вещь геморная абалдець! Позавчерась колупал, так и не доколупал. Аффто нужно было ехать на Крым.
Если ты правильно написал ошибку по англицки, то скорей всего проблема с передающей катушкой. Стоит она на верхней опоре двери. Разъём (2 пин) находится в нижнем хорошо доступном углу самой двери.Для доступа вытяни пистон крепления проводки. Их там два разъёма, второй на пинч протэкт сенсор. Смотри изначально сам разъём и сопротивление катушки промерь.
У меня было веселее — та-же дверь, только проблема со считывающей катушкой. Там два разъёма — один около стойки В под потолком, а второй на самом модуле двери, где и есть самое ТО! Этот нехороший модуль стоит в стойке D, только чтоб долезть до разъёма нужно выкинуть задний диван, снять правую облицовку, снять задний отопитель салона и только потом открутить и снять сам грёбаный модуль!
Выкладываю лог который был при проблеме:
Воскресенье,08,Декабрь,2013,21:43:20:10463
ВАСЯ Версия: диагност 11.11.2
Версия данных: 20120130
———————————————————————————
———————————————————————————
Шасси: 7H — VW Transporter
Список: 01 02 03 08 09 0B 0D 15 16 17 18 19 1C 22 2D 37 45 46 47 56
57 6E 76 77 78 7D
VIN: WV2ZZZ7HZ6H039964 Пробег: 186370km/115804miles
——————————————————————————-
Адрес 01: Электроника двигателя Label: 070-906-016-AXE.clb
Part No SW: 070 906 016 AP HW: 028 101 160 6
Компонент: R5 2,5L EDC G001SG 7001
Ревизия: 12345678 Серийный номер: VWZ7Z0E2691600
Кодировка: 0001172
Мастерская #: WSC 02756 785 00200
VCID: 5EB862618A2CB43
2 Найдены неисправности:
18045 — Шина данных-привод
P1637 — 000 — отсутствие сообщений от центрального коммутационного блока — Непостоянно
Стоп-кадр:
Об/мин: 777 /min
Крутящий момент: 53.7 Nm
Скорость: 0.0 km/h
Нагрузка: 0.0 %
Напряжение: 14.21 V
Бин.биты: 00001000
Бин.биты: 00000000
(нет узла): 1.0
18043 — Шина данных-привод
P1635 — 000 — отсутствие сообщений от блока управления климатической установки — Непостоянно
Стоп-кадр:
Об/мин: 777 /min
Крутящий момент: 51.2 Nm
Скорость: 0.0 km/h
Нагрузка: 0.0 %
Напряжение: 14.29 V
Бин.биты: 11001000
Бин.биты: 00000000
(нет узла): 16.0
Готовность: 0 0 X X X
——————————————————————————-
Адрес 03: Электроника тормозной системы Label: 7H0-907-37x-ESP-A.clb
Part No: 7H0 907 379 M
Компонент: ESP ALLRAD MK25 0203
Кодировка: 0006687
Мастерская #: WSC 02756 785 00200
VCID: 3F86BFE56D669DB
2 Найдены неисправности:
00778 — Датчик угла поворота рулевого колеса-G85
004 — нет сигнала/связи — Непостоянно
01314 — Блок управления двигателя
013 — опросить память неисправностей
——————————————————————————-
Адрес 08: Электроника кондиционера / отопителя Label: Не найден
VCID: 55AA7D4DBF1A77B
Примечание: Много ошибок связи
——————————————————————————-
Адрес 09: Блок управления бортовой сети Label: 7H0-937-049.clb
Part No: 7H0 937 049 P
Компонент: BORDNETZ SGVER 1.0 1901
Кодировка: 0000869
Мастерская #: WSC 02737 785 00200
VCID: 3F86BFE56D669DB
11 Найдены неисправности:
01598 — Напряжение тяговой аккумуляторной батареи
002 — нижнее предельное значение не достигнуто
01336 — Шина данных-комфорт (для всего концерна)
004 — нет сигнала/связи — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
014 — имеется неисправность/ошибка — Непостоянно
00538 — Опорное напряжение
014 — имеется неисправность/ошибка
00925 — Предохранитель (30) освещения салона-S261
014 — имеется неисправность/ошибка
00900 — Предохранитель звукового сигнала и двухтонового звукового сигнала-S194
014 — имеется неисправность/ошибка
00899 — Предохранитель двигателя стеклоочистителей-S128
014 — имеется неисправность/ошибка
00966 — Предохранитель указателей поворота-S151
014 — имеется неисправность/ошибка
01341 — Блок управления комбинации приборов на шине CAN-комфорт-J285
004 — нет сигнала/связи
01330 — Центральный блок управления систем комфорта-J393
004 — нет сигнала/связи
00903 — Предохранитель обогрева наружных зеркал-S196
014 — имеется неисправность/ошибка
——————————————————————————-
Адрес 0D: Сдвижная дверь, левая Label: 7H0-959-243.clb
Part No: 7H0 959 243 G
Компонент: Schiebetuer-SG 404 0318
Мастерская #: WSC 00000 000 00000
VCID: 3668DAC1425C5C3
3 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
004 — нет сигнала/связи — Непостоянно
02366 — Система защиты от защемления
011 — обрыв цепи
01336 — Шина данных-комфорт (для всего концерна)
014 — имеется неисправность/ошибка — Непостоянно
——————————————————————————-
Адрес 15: Подушки безопасности Label: 6Q0-909-605-VW5.clb
Part No: 1C0 909 605 F
Компонент: 13 AIRBAG VW61 0R0S 0003
Кодировка: 12595
Мастерская #: WSC 02756
VCID: 27560785C5F635B
Неисправности не найдены.
——————————————————————————-
Адрес 16: Электроника рулевой колонки Label: 1J0-907-487-A.clb
Part No: 1J0 907 487 A
Компонент: Lenkradelektronik 0005
Кодировка: 00118
Мастерская #: WSC 02757
VCID: 2F66EFA5ED066DB
5 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
37-10 — неисправен — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
80-00 — в однопроводном режиме
01336 — Шина данных-комфорт (для всего концерна)
49-10 — нет связи — Непостоянно
00457 — Блок управления бортовой сети-J519
27-10 — недостоверный сигнал — Непостоянно
00457 — Блок управления бортовой сети-J519
49-10 — нет связи — Непостоянно
——————————————————————————-
Адрес 17: Комбинация приборов Label: 7Hx-920-xxx-17.clb
Part No: 7H5 920 872 A
Компонент: KOMBI+WEGFAHRSP VDO V03
Кодировка: 05122
Мастерская #: WSC 85555
VCID: 3162E9DDFB327BB
WV2ZZZ7HZ6H039964 VWZ7Z0E2691600
7 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
37-10 — неисправен — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
49-00 — нет связи
01336 — Шина данных-комфорт (для всего концерна)
80-00 — в однопроводном режиме
01330 — Центральный блок управления систем комфорта-J393
49-10 — нет связи — Непостоянно
01322 — Блок управления многофункционального блока (ЦЗ)-J501
49-10 — нет связи — Непостоянно
01304 — Магнитола
49-10 — нет связи — Непостоянно
01326 — Блок управления многофункционального рулевого колеса-J453
49-10 — нет связи — Непостоянно
——————————————————————————-
Адрес 18: Дополнительный / автономный отопитель Label: 7H0-819-008.clb
Part No: 7H0 815 071 C
Компонент: Standheizung 0207
Мастерская #: WSC 00000 000 00000
VCID: 285404B998E83A3
5 Найдены неисправности:
00667 — Сигнал наружной температуры
004 — нет сигнала/связи — Непостоянно
00457 — Блок управления бортовой сети-J519
004 — нет сигнала/связи — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
014 — имеется неисправность/ошибка — Непостоянно
01126 — Сигнал частоты вращения коленвала
008 — недостоверный сигнал
00667 — Сигнал наружной температуры
008 — недостоверный сигнал
——————————————————————————-
Адрес 19: Диагностический интерфейс шин данных Label: 6N0-909-901-19.clb
Part No: 6N0 909 901
Компонент: Gateway K<->CAN 0001
Кодировка: 00022
Мастерская #: WSC 02737
VCID: F0E4ACD9B0B8B23
14 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
37-10 — неисправен — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
49-00 — нет связи
01336 — Шина данных-комфорт (для всего концерна)
80-00 — в однопроводном режиме
01330 — Центральный блок управления систем комфорта-J393
49-10 — нет связи — Непостоянно
01322 — Блок управления многофункционального блока (ЦЗ)-J501
49-10 — нет связи — Непостоянно
01304 — Магнитола
49-10 — нет связи — Непостоянно
01326 — Блок управления многофункционального рулевого колеса-J453
49-10 — нет связи — Непостоянно
01320 — Блок управления Climatronic-J255
49-10 — нет связи — Непостоянно
01331 — Блок управления двери водителя-J386
49-10 — нет связи — Непостоянно
01332 — Блок управления передней пассажирской двери-J387
49-10 — нет связи — Непостоянно
01333 — Блок управления задней левой двери-J388
49-10 — нет связи — Непостоянно
01207 — Блок управления дополнительного отопителя-J364
49-10 — нет связи — Непостоянно
00478 — Блок управления задней панели управления, индикации и выдачи информации.-J524, подключ
49-10 — нет связи — Непостоянно
00463 — Блок управления цифровой аудиосистемы-J525
49-10 — нет связи — Непостоянно
——————————————————————————-
Адрес 22: Электроника полного привода Label: 7H0-907-554.clb
Part No: 7H0 907 554 D
Компонент: HALDEX 4Motion 2108
Кодировка: 0000001
Мастерская #: WSC 02771 785 00200
VCID: 3162E9DDAB327BB
Неисправности не найдены.
——————————————————————————-
Адрес 45: Система охраны салона Label: 7Hx-951-171.clb
Part No: 7H5 951 171 A
Компонент: Innenraumueberw. 2814
Кодировка: 0000012
Мастерская #: WSC 02737 785 00200
VCID: 2D5AF5ADB70A1FB
Part No: 7H0 951 171 A
Компонент: Innenraumueberw. 1506
Неисправности не найдены.
——————————————————————————-
Адрес 46: Центральный модуль систем комфорта Label: 7H0-959-433.clb
Part No: 7H0 959 433 B
Компонент: C2B Komfortgerбt 0004
Кодировка: 00078
Мастерская #: WSC 02756
VCID: 3260E6D1FE34403
Подсистема 1 — Part No: 7H1959801A
Компонент: Tхrsteuer.FS KLO 0203
Подсистема 2 — Part No: 7H1959802A
Компонент: Tхrsteuer.BF KLO 0203
4 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
80-00 — в однопроводном режиме
01336 — Шина данных-комфорт (для всего концерна)
37-00 — неисправен
00849 — Контакт S выключателя зажигания и стартера-D
25-00 — неопределенное состояние переключателя
01134 — Звуковой сигнал охранной сигнализации-H12
49-00 — нет связи
——————————————————————————-
Адрес 47: Акустическая система Label: 7Lx-035-4xx-47.clb
Part No: 7L0 035 456
Компонент: 08K Audioverst. 0106
Мастерская #: WSC 00000 000 00000
VCID: EAD0BEB1C664483
Part No: 7L0 035 456
Компонент: 08K Audioverst. 0106
Примечание: Много ошибок связи
——————————————————————————-
Адрес 76: Парковочный ассистент Label: 7E0-919-283.clb
Part No: 7E0 919 283
Компонент: Parkingsyst. T5 T5M 801
Кодировка: 10127
Мастерская #: WSC 02756
VCID: ECDCB8A99C90563
1 неисправность:
01627 — Датчик парковочного ассистента, передний центральный правый-G253
37-10 — неисправен — Непостоянно
——————————————————————————-
Адрес 78: Сдвижная дверь, правая Label: 7H0-959-243.clb
Part No: 7H0 959 243 G
Компонент: Schiebetuer-SG 404 0318
Мастерская #: WSC 00000 000 00000
VCID: 3668DAC1425C5C3
Part No: 7H0 959 243 G
Компонент: Schiebetuer-SG 404 0318
3 Найдены неисправности:
01336 — Шина данных-комфорт (для всего концерна)
004 — нет сигнала/связи — Непостоянно
01336 — Шина данных-комфорт (для всего концерна)
014 — имеется неисправность/ошибка — Непостоянно
00457 — Блок управления бортовой сети-J519
004 — нет сигнала/связи — Непостоянно
Конец ——————————————————————-
