1. Переключатель одометра/счетчиков пробега. 2. Переключатель бортового компьютера. 3. Переключатель регулировки яркости подсветки приборной панели. 4. Переключатель головного и противотуманного освещения и указателей поворотов. 5. Левые переключатели дистанционного управления на рулевом колесе. 6. Рулевое колесо. 7. Переключатель стеклоочистителей и омывателей. 8. Правые переключатели дистанционного управления на рулевом колесе. 9. Крышка блока предохранителей салона. 10. Переключатель выключения системы VDC (динамического контроля автомобиля). 11. Регулятор уровня света фар. 12. Переключатель выключения системы VSP (звукового предупреждения о приближении пешеходов). 13. Переключатель непосредственной подзарядки. 14. Рычаг регулировки наклона рулевой колонки. 15. Рычаг селектора. 16. Электрический стояночный тормоз.

1. Левый боковой вентиляционный дефлектор. 2. Комбинация приборов. 3. Центральный многофункциональный дисплей. 4. Выключатель световой аварийной сигнализации. 5. Центральные вентиляционные дефлекторы. 6. Фронтальная подушка безопасности переднего пассажира. 7. Рычаг открытия лючка зарядных портов. 8. Рычаг отпирания капота. 9. Кнопка питания. 10. Разъем iPod/USB. 11. Выключатель подогрева заднего стекла. 12. Розетка электропитания. 13. Гнездо для подключения дополнительного оборудования AUX. 14. Индикатор подушки безопасности переднего пассажира. 15. Панель управления отопителем и кондиционером. 16. Перчаточный ящик.

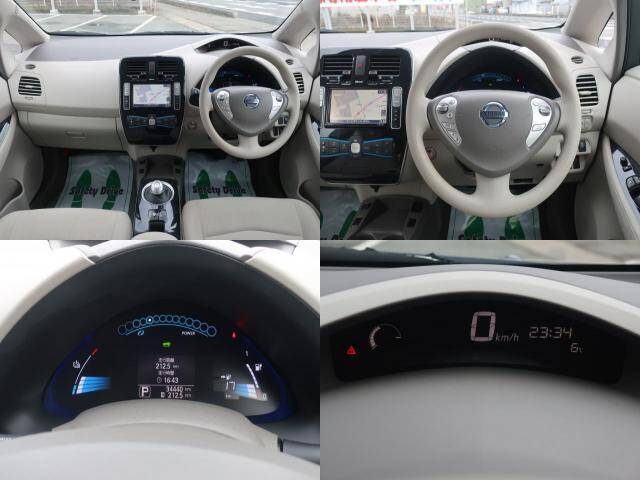

Верхний и нижний дисплеи комбинации приборов

1. Общий сигнализатор неисправности. 2. Индикатор «ЕСО». 3. Спидометр. 4. Часы. 5. Температура воздуха снаружи автомобиля. 6. Индикатор указателей поворота/аварийной сигнализации. 7. Указатель температуры литий-ионных аккумуляторных батарей. 8. Индикаторы и сигнализаторы. 9. Указатель энергопотребления. 10. Индикатор готовности к движению («READY»). 11. Матричный жидкокристаллический дисплей. 12. Указатель остаточного пробега. 13. Указатель текущего заряда литий-ионных аккумуляторных батарей. 14. Указатель емкости литий-ионных аккумуляторных батарей.

Спидометр

Спидометр отображает скорость движения автомобиля в километрах в час (km/h) или в милях в час (МРН).

Одометр/счетчик пробега

Одометр (1) и счетчик пробега (2) отображаются на матричном жидкокристаллическом дисплее при включенном питании или состоянии готовности автомобиля к движению («READY»).

Одометр записывает общий пробег, пройденный автомобилем за весь период эксплуатации.

Счетчик пробега записывает расстояние, пройденное за отдельную поездку.

Изменение отображения

При нажатии на кнопку «TRIP» (3), расположенную в левой части панели комбинации приборов, отображение изменяется следующим образом:

ПРОБЕГ А → ПРОБЕГ В → ПРОБЕГ А

Сброс данных счетчика пробега

Нажатие на кнопку «TRIP» (3) примерно на одну секунду сбрасывает счетчик пробега в нуль.

Данный указатель отображает температуру литий-ионных аккумуляторных батарей.

Температура литий-ионных аккумуляторных батарей находится в нормальном диапазоне, когда индикаторы дисплея соответствуют диапазону (1), указанному на рисунке.

Температура литий-ионных аккумуляторных батарей может изменяться в зависимости от температуры наружного воздуха и условий вождения.

Примечание
Если отображаемая на дисплее температура литий-ионных аккумуляторных батарей ниже красной зоны нормального диапазона, необходимо снизить скорость движения автомобиля, чтобы уменьшить температуру. Если отображается значение температуры выше нормального диапазона, питание, подаваемое на тяговый электромотор, понижается. При этом включается индикатор ограничения подачи питания, поэтому скорость движения автомобиля не повышается даже при нажатии водителем педали акселератора.
Если температура наружного воздуха чрезвычайно низкая, указатель температуры литий-ионных аккумуляторных батарей может не отображать значение температуры. При этом электромобиль не может перейти в режим готовности к движению («READY»). Нужно связаться с сертифицированным дилером Nissan.

Данный указатель отображает текущее потребление тягового электромотора (А), а также регенеративную энергию торможения, подаваемую на литий-ионные аккумуляторные батареи (В).

Белая точка (1) на дисплее перемещается вправо или влево в зависимости от текущего состояния.

Белая точка перемещается вправо, когда питание потребляется тяговым электромотором (литий-ионные аккумуляторные батареи разряжаются).

Белая точка перемещается влево, когда питание генерируется и подается на литий-ионную аккумуляторную батарею от регенеративной тормозной системы (литий-ионные аккумуляторные батареи заряжаются).

Указатель энергопотребления также отображает ограничение подачи питания на электромотор или регенеративного торможения. Если ограничено регенеративное торможение, кружок на дисплее изменяется с двойного на одинарный (2).

Регенеративное торможение автоматически уменьшается, если литий-ионные аккумуляторные батареи полностью заряжены, для предотвращения перезарядки аккумуляторов. Кроме того, регенеративное торможение также автоматически уменьшается при слишком высокой или слишком низкой температуре литий-ионных аккумуляторных батарей (отображается красной/синей зонами указателя температуры литий-ионных аккумуляторных батарей) для предотвращения повреждений литий-ионных аккумуляторных батарей.

Чем больше снижается регенеративное торможение, тем больше двойных кружков изменяются на одинарные.

Если заряд литий-ионных аккумуляторных батарей низок, ограничивается питание, подаваемое на тяговый электромотор. Питание электромотора также ограничивается при слишком высокой или слишком низкой температуре литий-ионных аккумуляторных батарей (отображается красной/синей зонами указателя температуры литий-ионных аккумуляторных батарей) для предотвращения повреждений литий-ионных аккумуляторных батарей.

Чем больше ограничивается питание, подаваемое на тяговый электромотор, тем больше двойных кружков изменяется на одинарные.

Указатель остаточного пробега (1) (в милях или в километрах) показывает прогнозируемое расстояние, которое сможет пройти электромобиль без подзарядки. Значение указателя остаточного пробега постоянно пересчитывается, основываясь на имеющейся величине заряда литий-ионных аккумуляторных батарей и текущем значении энергопотребления.

Примечание
Указатель остаточного пробега начинает мигать, если загорается предупредительный индикатор низкого заряда батарей. Кроме того, если при этом продолжается движение автомобиля в таком режиме, а литий-ионные батареи близки к полной разрядке, отображается «—». Необходимо зарядить литий-ионные аккумуляторные батареи как можно скорее. После того как аккумуляторы будут заряжены, восстанавливается исходное отображение.
После зарядки электромобиля отображаемое значение указателя остаточного пробега вычисляется, основываясь на действительных значениях энергопотребления с предыдущей поездки. Поэтому значение указателя остаточного пробега при полном заряде батарей может быть различным после каждой новой зарядки.
Значение указателя остаточного пробега увеличивается или уменьшается при включении или выключении кондиционера, а также переключении электромобиля из режима «О» (вождение) в режим «ЕСО» (или наоборот), при включении или выключении различных электропотребителей или в зависимости от условий вождения.

Указатель (1) отображает приблизительное значение текущего уровня заряда литий-ионных аккумуляторных батарей.

Необходимо заряжать литий-ионные аккумуляторные батареи до того, как указатель снизится до нижней линии.

Индикатор низкого заряда батарей загорается, когда уровень заряда литий-ионных аккумуляторных батарей становится слишком низким. Нужно подзарядить батареи при первом удобном случае, желательно, до снижения до нижней линии. Нижняя линия указателя соответствует чрезвычайно низкому остатку заряда литий-ионных аккумуляторных батарей.

Примечание
Количество сегментов указателя текущего заряда литий-ионных аккумуляторных батарей определяется по имеющемуся уровню заряда и емкости батарей при текущей температуре.
Температура влияет на емкость литий-ионных аккумуляторных батарей. Емкость понижается, если литий-ионные аккумуляторные батареи холодные, и, соответственно, повышается, если батареи теплые. Количество сегментов указателя текущего заряда литий-ионных аккумуляторных батарей может изменяться в зависимости от емкости литий-ионных аккумуляторных батарей. Например, при охлаждении литий-ионных аккумуляторных батарей количество горящих сегментов указателя увеличивается, поскольку в процентном соотношении имеющийся заряд к емкости становится больше. По этой же причине при нагреве литий-ионных аккумуляторных батарей количество горящих сегментов указателя уменьшается.

Данный указатель отображает емкость литий-ионных аккумуляторных батарей, то есть их способность к сохранению заряда.

Емкость литий-ионных батарей со временем уменьшается, при этом уменьшается и уровень указателя.

Наружная температура воздуха может отображаться в градусах Фаренгейта (°F) или Цельсия (°С).

Отображаемое значение может отличаться от реальной температуры воздуха снаружи автомобиля по различным причинам.

Индикатор «ЕСО» показывает, насколько экономичен стиль вождения водителя.

На работу данного индикатора влияют следующие условия:

— работа педали акселератора;

— работа педали тормоза;

— условия вождения;

— дорожная обстановка;

— использование отопителя и кондиционера;

— время простоя автомобиля в режиме готовности к движению («READY») с включенным дополнительным оборудованием.

Мгновенный уровень ЕСО-вождения

Мгновенный уровень ЕСО-вождения отображается полосой (1), которая увеличивается (более экономичное вождение) или уменьшается (менее экономичное вождение) в зависимости от работы электромобиля.

Долгосрочный уровень ЕСО-вождения

Долгосрочный уровень ЕСОвождения отображается большим значком деревца (2). Чем дольше электромобиль работает экономично, тем большее количество сегментов большого значка деревца отображаются. После того, как загорятся все сегменты большого значка деревца, загорается маленький значок деревца (3), а большой значок сбрасывается. Чем дольше электромобиль работает в экономичном режиме, тем больше маленьких деревьев отображается на дисплее. Большое и маленькие деревья, «выращенные» за время движения, гаснут после выключения питания электромобиля. Однако количество отображаемых деревьев сохраняется в памяти навигационной системы для показа долгосрочного эффективного вождения электромобиля.

Для повышения уровня ЕСО-вождения необходимо учитывать следующее:

— В режиме «ЕСО» электромобиля применяется большее регенеративное торможение при отпущенной педали акселератора, чем в режиме «D» (вождение). Как следствие, большее количество электроэнергии подается на литий-ионные аккумуляторные батареи.

— Режим «ЕСО» помогает снизить потребление электроэнергии за счет снижения ускорения по сравнению с аналогичным положением педали акселератора в режиме «Р» (вождение).

— Режим «ЕСО» уменьшает подачу питания на систему отопителя и кондиционера.

— Нужно стараться поддерживать постоянную скорость движения. Для этого можно удерживать педаль акселератора в одном положении или пользоваться круиз-контролем.

— Ускоряться нужно медленно и плавно. Нажатия и отпускания педали акселератора для ускорения и замедления должны быть мягкими.

— На шоссе скорость движения должна быть умеренной.

— Нужно избегать частых остановок и торможений, соблюдая безопасную дистанцию до впередиидущего автомобиля.

— Нужно выключать кондиционер/ отопитель, если в них нет необходимости.

— Выбор умеренных температурных настроек отопления или охлаждения салона поможет уменьшить энергопотребление.

— Рекомендуется использовать кондиционер/отопитель и закрыть все окна для уменьшения сопротивления воздуха при движении с крейсерской скоростью по шоссе,

— Для замедления автомобиля рекомендуется отпускать педаль акселератора и не применять тормоза, когда это позволяют дорожные условия. Данный автомобиль оборудован регенеративной тормозной системой. Первичной задачей регенеративной тормозной системы является использование энергии торможения для подзарядки литий-ионных аккумуляторных батарей и, таким образом, увеличение пробега на одной зарядке. Вторичная задача заключается в реализации «торможения двигателем», основанной на состоянии литий-ионных аккумуляторных батарей.

Настройка часов на матричном жидкокристаллическом дисплее осуществляется через бортовой компьютер (см. ниже в данной главе).

Если подача питания (12-вольтная аккумуляторная батарея) прерывается, часы сбиваются. Необходимо перенастроить их заново.

Примечание
Данные часы не синхронизированы с часами, отображаемыми на экране навигационной системы. Таймер зарядки запускает и останавливает зарядку, основываясь на времени, отображаемом на экране навигационной системы.

Когда все двери автомобиля закрыты, активировать и нажать кнопку включения питания электромобиля. Должны загореться следующие сигнализаторы и индикаторы (если они установлены):

Следующие сигнализаторы и индикаторы загорятся кратковременно, а затем гаснут:

Если какой-либо сигнализатор при проверке не включился, это может означать перегорание лампы или разрыв электрической цепи соответствующего сигнализатора. Нужно обратиться на сервисную станцию официального дилера NISSAN для проверки и ремонта системы.

Некоторые индикаторы и сигнализаторы также отображаются на матричном жидкокристаллическом дисплее в нижней части комбинации приборов.

Сигнализатор системы зарядки 12-вольтной аккумуляторной батареи

Преобразователь DC/DC преобразует напряжение 400 В литий-ионных аккумуляторных батарей для зарядки 12-вольтной аккумуляторной батареи.

Данный сигнализатор горит постоянно после включения питания электромобиля, и гаснет при включении индикатора готовности к движению («READY»).

Если данный сигнализатор загорается в процессе эксплуатации автомобиля, раздается звуковой сигнал и дополнительно отображаются следующие сигнализаторы:

— общий сигнализатор неисправности (красный);

— сигнализатор неисправности системы электромобиля.

На матричном жидкокристаллическом дисплее также появляются и исчезают следующие предупредительные текстовые сообщения. Если автомобиль движется: «Stop the vehicle» («Остановите автомобиль»), а если автомобиль остановлен: «When parked apply parking brake» («Если остановлен, затяните стояночный тормоз»). При появлении этих сообщений нужно незамедлительно остановить автомобиль в безопасном месте, затянуть стояночный тормоз и нажать кнопку «Р» на рычаге селектора, чтобы перевести автомобиль в режим парковки. При этом должен загореться индикатор стояночного тормоза и прозвучать соответствующий звуковой сигнал. Необходимо связаться с сертифицированным дилером Nissan.

ВНИМАНИЕ
Если сигнализатор системы зарядки 12-вольтной аккумуляторной батареи продолжает гореть после включения индикатора готовности к движению («READY»), нужно незамедлительно остановить автомобиль в безопасном месте и связаться с сертифицированным дилером Nissan.
Если индикатор системы зарядки 12-вольтной аккумуляторной батареи продолжает гореть после включения индикатора готовности к движению («READY»), не производить подзарядку 12-вольтной аккумуляторной батареи. Это может привести к неисправности преобразователя DC/DC. Необходимо связаться с сертифицированным дилером Nissan.
Примечание
Если автомобиль не переходит в режим готовности к движению («READY») при включенном питании и нажатой педали тормоза, нужно выполнить процедуру запуска от внешнего источника питания (см. главу 1 «Действия в чрезвычайных ситуациях»).

Сигнализатор неисправности антиблокировочной тормозной системы (ABS)

После включения питания или в режиме готовности к движению («READY») световой сигнализатор антиблокировочной тормозной системы загорается и через некоторое время гаснет. Это означает, что антиблокировочная тормозная система исправна.

Если сигнализатор антиблокировочной тормозной системы не гаснет при работающем электромоторе или загорается во время движения, это может указывать на неисправность антиблокировочной системы и необходимость ее проверки. Нужно обратиться на сервисную станцию официального дилера Nissan для проверки и ремонта антиблокировочной тормозной системы.

При возникновении неисправности ABS ее антиблокировочная функция отключается. Тормозная система при этом полностью сохраняет свою работоспособность. Однако система не будет способна предотвратить блокировку колес при торможении.

Сигнализатор неисправности тормозной системы (желтый)

Данный сигнализатор работает для совместных регенеративных тормозов и электронно-управляемой интеллектуальной тормозной системы. После включения питания или в режиме готовности к движению («READY») сигнализатор продолжает гореть еще около двух или трех секунд. Если сигнализатор загорается в любое другое время, это может указывать на неполадки в работе совместных регенеративных тормозов и/или электронно-управляемой интеллектуальной тормозной системы. Нужно обратиться в дилерский центр Nissan для проверки системы. Если также загорается красный сигнализатор неисправности тормозной системы, необходимо немедленно остановить автомобиль и связаться с сертифицированным дилерским центром Nissan.

ВНИМАНИЕ
Нажатие на педаль тормоза при выключенном питании электромобиля и/или низком уровне тормозной жидкости может привести к увеличению тормозного пути автомобиля и потребовать большего усилия и большего хода на педали тормоза.
Если уровень тормозной жидкости в бачке ниже минимальной отметки, не следует совершать поездок на автомобиле до полной проверки герметичности тормозной системы.
Система совместных регенеративных тормозов может не работать должным образом, если сигнализатор неисправности тормозной системы продолжает гореть в режиме готовности к движению («READY»). Даже если существует уверенность, что продолжать движение безопасно, автомобиль следует отбуксировать к месту ремонта, поскольку управление им при таком техническом состоянии может представлять опасность.

Сигнализатор неисправности тормозной системы (красный)

После включения питания электромобиля и перехода в режим готовности к движению («READY») данный сигнализатор продолжает гореть в течение нескольких секунд.

Если сигнализатор загорается в любое другое время, это может указывать на неполадки в гидравлической системе тормозов. При включении данного сигнализатора необходимо незамедлительно остановить автомобиль и связаться с сертифицированным дилером Nissan.

Сигнализатор низкого уровня тормозной жидкости

Если включено питание электромобиля, включение сигнализатора предупреждает о низком уровне тормозной жидкости. Если включен этот сигнализатор, то также включаются сигнализатор неисправности системы динамического управления (VDC) и сигнализатор неисправности тормозной системы (желтый). Если данный сигнализатор загорается в режиме готовности к движению («READY») при выключенном стояночном тормозе, нужно остановить автомобиль и выполнить следующее:

1. Проверить уровень тормозной жидкости. Если уровень тормозной жидкости низкий, долить тормозную жидкость и обратиться на сервисную станцию официального дилера Nissan для проверки системы.

2. Если уровень тормозной жидкости соответствует норме, следует немедленно обратиться на сервисную станцию официального дилера Nissan.

ВНИМАНИЕ
Тормозная система может работать неправильно, если включен сигнализатор низкого уровня тормозной жидкости. Продолжать движение опасно.
Даже если существует уверенность, что продолжать движение безопасно, автомобиль следует отбуксировать к месту ремонта, поскольку управление им при таком техническом состоянии может представлять опасность.
При выключенном питании электромобиля и/или при недостаточном уровне тормозной жидкости усилие на педали тормоза и ее ход увеличатся; соответственно увеличится тормозной путь автомобиля.
Если уровень тормозной жидкости в бачке ниже минимальной отметки, нельзя продолжать движение до проверки тормозной системы.

Сигнализатор неисправности электроусилителя рулевого управления

После включения питания электромобиля сигнализатор неисправности электроусилителя рулевого управления загорается и гаснет при переходе в режим готовности к движению («READY»). Это означает, что система электроусилителя рулевого управления исправна.

Если сигнализатор электроусилителя рулевого управления продолжает гореть после включения индикатора готовности к движению («READY»), это может указывать на неисправность системы электроусилителя рулевого управления и на необходимость ее обслуживания. Следует проверить состояние электроусилителя рулевого управления.

Если сигнализатор электроусилителя рулевого управления продолжает гореть после включения индикатора готовности к движению («READY»), усилитель рулевого управления прекращает свою работу, но водитель по-прежнему может управлять автомобилем. При этом необходимо прилагать большие усилия на рулевом колесе, особенно, в крутых поворотах и на низких скоростях движения.

Сигнализатор неисправности системы управления электропереключением

Данный сигнализатор предупреждает о неисправностях в системе управления электропереключением. Одновременно с этим сигнализатором загорается общий сигнализатор неисправности, звучит звуковой сигнал и выдается сообщение «When parked apply parking brake» на матричном жидкокристаллическом дисплее.

После выключения питания звуковой сигнал будет продолжаться. Нужно активировать стояночный тормоз. После того как стояночный тормоз будет активирован, общий сигнализатор неисправности и сообщение на матричном жидкокристаллическом дисплее погаснут, а звуковой сигнал прекратится. Необходимо проверить систему электропереключения.

Сигнализатор неисправности системы электромобиля

Данный сигнализатор загорается при обнаружении неисправностей в следующих системах:

— система тягового электромотора и инвертора;

— зарядный порт или бортовое зарядное устройство;

— система литий-ионных аккумуляторных батарей;

— система охлаждения;

— система управления переключениями;

— активация системы экстренного выключения (см. главу 1 «Действия в чрезвычайных ситуациях»).

Рекомендуется связаться с дилерским центром Nissan.

Сигнализатор неисправности головного освещения

Данный сигнализатор загорается в случае неисправности фар головного освещения. Необходимо проверить систему головного освещения.

Сигнализатор низкого давления воздуха в шинах

Автомобиль оборудован системой контроля давления воздуха в шинах (TPMS), которая следит за давлением воздуха в каждой шине.

Сигнализатор низкого давления воздуха в шинах предупреждает о низком давлении воздуха в шинах или о неисправности системы TPMS.

После включения питания электромобиля данный сигнализатор загорается приблизительно на секунду, а потом гаснет.

Предупреждение о низком давлении воздуха в шинах

Если при движении автомобиля давление воздуха в какой-либо шине упадет, этот сигнализатор загорится. Также на информационном дисплее появляется предупреждение о низком давлении воздуха в шинах (например, «Check tyre pressure» — «Проверьте давление в шинах»).

Если загорелся сигнализатор низкого давления воздуха в шинах, нужно остановить автомобиль, проверить давление воздуха во всех шинах и при необходимости довести его до величины, указанной на табличке с информацией о шинах в графе «COLD» (холодные шины), расположенной в проеме двери водителя. Сигнализатор низкого давления воздуха в шинах не выключается автоматически после корректировки давления воздуха в шине. После того как давление воздуха в шине будет доведено до рекомендованной величины, необходимо проехать на автомобиле со скоростью не менее 25 км/ч, чтобы система TPMS активировалась, а сигнализатор низкого давления воздуха в шинах погас. Для проверки давления воздуха в шинах использовать манометр.

Предупреждение о низком давлении воздуха в шинах (например, «Check tyre pressure» — «Проверьте давление в шинах») будет появляться каждый раз при включении питания электромобиля до тех пор, пока будет гореть сигнализатор низкого давления воздуха в шинах.

После замены колеса или перестановки колес также требуется сброс данных системы TPMS.

В зависимости от колебаний температуры наружного воздуха сигнализатор низкого давления воздуха в шинах может загореться даже при правильном давлении воздуха в шинах. Когда шины остынут, нужно скорректировать давление воздуха в них в соответствии с рекомендованной величиной давления воздуха в холодной шине и выполнить сброс данных системы TPMS.

Если после сброса данных системы TPMS сигнализатор низкого давления воздуха в шинах не погаснет, это может указывать на неисправность системы. Рекомендуется обратиться на сервисную станцию официального дилера Nissan для проверки и ремонта системы.

Неисправность системы контроля давления воздуха в шинах (TPMS) Если в системе TPMS обнаружена неисправность, сигнализатор низкого давления воздуха в шинах будет мигать в течение примерно минуты после перевода выключателя зажигания в положение «ON». По истечении минуты сигнализатор останется гореть постоянно. Рекомендуется обратиться на сервисную станцию официального дилера Nissan для проверки и ремонта системы. Предупреждение о низком давлении воздуха в шинах не появляется, если сигнализатор низкого давления воздуха в шинах включается при неисправности системы TPMS.

ВНИМАНИЕ
Радиоволны могут вызывать нарушения в работе медицинских приборов. Лица, пользующиеся кардиостимуляторами, должны проконсультироваться с производителем медицинского электрооборудования, прежде чем пользоваться системой.
Если сигнализатор не загорается при включении питания электромобиля, нужно как можно скорее обратиться на сервисную станцию официального дилера Nissan для проверки системы.
Если сигнализатор низкого давления воздуха в шинах загорается во время движения, нужно как можно скорее снизить скорость и остановить автомобиль на обочине, избегая при этом резких маневров и интенсивного торможения. Продолжение движения при низком давлении воздуха в шинах может привести к повреждению шин. Возможно дорожно-транспортное происшествие, сопряженное с тяжелыми травмами и повреждением автомобиля. Следует проверить давление воздуха во всех четырех шинах, довести давление воздуха в шинах до величины, рекомендованной для холодных шин («COLD») и указанной в табличке с информацией о шинах, расположенной в проеме двери водителя, чтобы сигнализатор низкого давления воздуха в шинах погас. Если сигнализатор продолжает гореть после корректировки давления воздуха в шинах, возможно, шина повреждена. Если шина повреждена, необходимо как можно скорее отремонтировать ее с помощью комплекта для временного ремонта поврежденной шины (см. главу «Действия в чрезвычайных ситуациях»).
После корректировки давления воздуха в шинах необходимо обязательно выполнить сброс данных системы TPMS. До того, как будет произведен сброс данных системы TPMS, она не сможет функционировать надлежащим образом.
При замене колеса система TPMS не будет функционировать, а сигнализатор низкого давления воздуха в шинах будет мигать примерно минуту. По истечении минуты сигнализатор останется гореть постоянно. Для замены колеса и/или возврата данных системы в исходное состояние рекомендуется обратиться на сервисную станцию официального дилера Nissan.
Замена оригинальных шин на шины, не рекомендованные компанией Nissan, может повлиять на правильность функционирования системы TPMS.
Наличие системы TPMS не отменяет необходимость регулярно проверять давление воздуха в шинах. Нужно обязательно регулярно проверять давление воздуха в шинах.
Если автомобиль движется со скоростью менее 25 км/ч, система TPMS может функционировать неправильно.
Необходимо обязательно устанавливать шины рекомендованного размера на все четыре колеса автомобиля.

Общий сигнализатор неисправности (красный/желтый)

Имеется два типа общего сигнализатора неисправности: желтый и красный. Эти сигнализаторы включаются вместе с другими сигнализаторами или индикаторами, а также при возникновении информационных сообщений на жидкокристаллическом дисплее.

Желтый общий сигнализатор неисправности

Желтый общий сигнализатор неисправности расположен в верхней части панели приборов.

Данный сигнализатор загорается при включении желтых сигнализаторов в нижней части комбинации приборов, а также при появлении сообщений на матричном жидкокристаллическом дисплее.

Красный общий сигнализатор неисправности

Красный общий сигнализатор неисправности расположен в верхней части панели приборов.

Данный сигнализатор загорается при включении красных сигнализаторов в нижней части комбинации приборов или при появлении сообщений на матричном жидкокристаллическом дисплее.

Сигнализатор непристегнутого ремня безопасности

Сигнализатор непристегнутого ремня безопасности и соответствующий звуковой сигнал напоминают водителю о необходимости пристегнуть ремень безопасности. Сигнализатор загорается каждый раз при включении питания электромобиля и продолжает гореть до тех пор, пока ремень безопасности водителя остается непристегнутым. Одновременно в течение примерно шести секунд будет звучать предупреждающий звуковой сигнал, если ремень безопасности водителя не был пристегнут. Сигнализатор непристегнутого ремня безопасности может загореться также в случае, если переднее пассажирское сиденье занято, а ремень безопасности пассажира не был пристегнут. Однако в течение пяти секунд после включения питания электромобиля система не включает сигнализатор непристегнутого ремня безопасности переднего пассажира.

Сигнализатор неисправности системы подушек безопасности (SRS)

ВНИМАНИЕ
Если горит сигнализатор неисправности системы подушек безопасности, то существует вероятность, что фронтальные, боковые подушки и надувные шторки безопасности, а также преднатяжители ремней безопасности могут не сработать при столкновении. Для того чтобы защитить себя и пассажиров от тяжелых последствий при столкновении, нужно как можно быстрее доставить автомобиль на сервисную станцию официального дилера Nissan для проверки и ремонта.

При нажатии кнопки включения питания электромобиля световой сигнализатор неисправности системы подушек безопасности должен загореться примерно на семь секунд и затем погаснуть, что указывает на исправность системы.

Если возникает одно из перечисленных ниже условий, то система подушек безопасности и пиротехнические преднатяжители ремней безопасности нуждаются в ремонте:

— сигнализатор неисправности системы подушек безопасности остается включенным по истечении примерно семи секунд;

— сигнализатор неисправности системы подушек безопасности мигает;

— сигнализатор неисправности системы подушек безопасности не включается.

До проверки и устранения неисправности система подушек безопасности и/или преднатяжители ремней безопасности могут не функционировать должным образом.

Сигнализатор системы динамического контроля (VDS)

Данный индикатор мигает при срабатывании системы динамического управления автомобилем (VDC), чтобы предупредить водителя о движении по скользкой дороге, когда тягово-сцепные возможности автомобиля ограничены.

Если сигнализатор системы VDC горит постоянно, это говорит о том, что система переведена в безопасный режим работы, например, из-за неправильного функционирования. Рекомендуется проверить систему в дилерском центре Nissan. В случае обнаружения неисправности в системе VDC данная система прекращает функционировать, но автомобиль по-прежнему сохраняет управляемость.

Индикатор низкого заряда литий-ионных аккумуляторных батарей

Данный индикатор загорается, когда доступный заряд литий-ионных аккумуляторных батарей слишком низок. В таком случае необходимо как можно скорее зарядить батареи. Желательно это сделать, пока указатель текущего заряда литий-ионных аккумуляторных батарей не достигнет нижней линии.

Примечание
Индикатор низкого заряда литий-ионных аккумуляторных батарей выключается непосредственно перед полной разрядкой литий-ионных аккумуляторных батарей и остановкой автомобиля. Для продолжения движения необходимо снова зарядить батареи.

Индикатор электрического стояночного тормоза

После включения питания электромобиля данный индикатор загорается, если стояночный тормоз активирован, и гаснет, если стояночный тормоз отпущен. Одновременно с данным индикатором включается общий сигнализатор неисправности (красный). Если стояночный тормоз отпущен, оба индикатора гаснут.

Если индикатор электрического стояночного тормоза мигает после включения питания электромобиля или готовности к движению («READY») и продолжает мигать после активации и отпускания стояночного тормоза, это указывает на неисправность электрического стояночного тормоза.

Индикатор подключения зарядного разъема

Данный индикатор загорается при подключении зарядного разъема к электромобилю и мигает в процессе зарядки.

Примечание
Если зарядный разъем подключен к электромобилю, переключатель питания не может быть переведен в режим готовности к движению («READY»).

Индикатор ограничения энергопотребления

Когда загорается индикатор ограничения энергопотребления, подача питания на тяговый электромотор уменьшается. Поэтому скорость движения электромобиля не будет увеличиваться даже при нажатии на педаль акселератора.

Если загорается данный индикатор, на дисплее навигационной системы и матричном жидкокристаллическом дисплее выводятся предупреждающие текстовые сообщения. Необходимо следовать инструкциям, приведенным на дисплеях.

Данный индикатор загорается в следующих случаях:

— доступный заряд литий-ионных аккумуляторных батарей слишком низкий;

— температура литий-ионных аккумуляторных батарей слишком низкая (примерно -20 °С);

— температура компонентов электромобиля (электромотор, инвертор, система охлаждения, литий-ионные аккумуляторные батареи и т. п.) слишком высокая;

— в системе электромобиля обнаружена неисправность.

Если загорается индикатор низкого заряда литий-ионных аккумуляторных батарей, необходимо зарядить батареи как можно скорее.

Если данный индикатор загорается из-за того, что литий-ионные аккумуляторные батареи слишком холодные вследствие низкой температуры окружающей среды, нужно переместить электромобиль в более теплое место. Кроме того, температуру литий-ионных аккумуляторных батарей можно повысить за счет зарядки.

Если индикатор загорается вследствие перегрева системы электромобиля из-за продолжительного движения на подъем, то нужно либо продолжить движение на низкой скорости в безопасном режиме, либо полностью остановить автомобиль в безопасном месте. Если данный индикатор не гаснет, нужно связаться с официальным дилером Nissan для получения помощи.

Если данный индикатор загорается не по описанным выше причинам или не гаснет, наиболее вероятной причиной является неисправность какого-либо компонента системы электромобиля. Нужно связаться с официальным дилером Nissan для получения помощи.

ВНИМАНИЕ
Режим ограничения энергопотребления может привести к падению мощности и снижению скорости движения автомобиля. Если пониженная скорость движения ниже скорости движения дорожного потока вокруг автомобиля, увеличивается риск столкновений. Необходимо быть особенно осторожным при вождении в подобной ситуации. Если автомобиль не способен поддерживать скорость безопасного движения, нужно увести его с дороги в безопасное место, после чего подзарядить литий-ионные аккумуляторные батареи, если причина заключается в низком заряде, или дать батареям остыть.

Вчера испытал небольшую панику: машина начала глючить как-то непонятно… На панели приборов начали моргать все индикаторы, то появляться то пропадать значки, тухла и зажигалась панель приборов, шумела и выключалась магнитола… Педаль тормоза блокировалась (выталкивала с силой ногу назад при нажатии), в общем страшное зрелище

Вчера вечером нужно было долго посидеть и подождать в машине, и я включив машину без тормоза (не заводя её), так чтобы только работало радио просидел в ней около часа. И при попытке завести её начались такие «фокусы».

Сбросить ошибки через лиф спай не удалось. Вспомнил рекомендацию, что можно «перегрузить» систему сняв клеммы 12В аккумулятора, что я и сделал. Через 10минут подключил клеммы назад и все завелось и поехало как ни в чем не бывало.

Видимо, так как я включил машину на одно нажатие, без тормоза — вся бортовая система работала от 12В аккумулятора (а не от DC-DC преобразователя с тяговой батареи), и за час работы магнитолы и фар, плюс немного минусовая температура снизили мощность бортового аккумулятора, и машина при попытке «завестись» сошла с ума от недостатка тока.

А тем, что я отключил клеммы я сбросил ошибки системы, и снял нагрузку с батареи, дав ей немного на химическом уровне «насобирать» больше энергии.

Ошибка была на панели приборов «T/M system malfunction. Visit dealer»

Автосервис «Ралли»

МЕНЮ

Every car has a set of warning lights that appear on the dashboard indicating a malfunction of some sort. It is important to address these problems as soon as they come, or it might turn into a breakdown scenario. An even worse situation would be if it increases the safety risks to you or the other passengers. This post would be discussing the warning lights in a Nissan Leaf.

To be fair, your dashboard has several indicators that show you the status of various onboard systems. However, not all of them pose a safety risk to you or can evolve into a breakdown. Thus, we will only be discussing the warning lights that you can see on your dash.

12-volt battery charge warning light

As the name indicates this indicates something is wrong with the 12V battery under the hood. This warning light is usually accompanied by the Red Master Warning light and EV System warning light. A chime followed by this light glowing continuously signifies the problem.

Usually, the problem is something to do with the DC/DC converter. It charges the 12V battery from the main lithium-ion battery pack. Moreover, it also powers all the car’s auxiliary systems while driving. Hence it is recommended not to drive the vehicle when this light is found on. Furthermore, remember not to charge your vehicle when this error is seen as it may damage the charging system.

As a troublesome 12V battery may lead to several problems, Nissan advises you to visit an authorized dealership to diagnose the root cause.

Anti-lock Braking System (ABS) warning light

The anti-lock braking system (ABS) is one of the most important safety features of the car. It significantly improves the control a driver has in slippery conditions or in the event of panic-braking.

If you see this warning light in your Nissan Leaf, it signifies a malfunction with the ABS unit. At this point, the ABS is turned off and thus it is risky to drive under this condition.

However, the basic braking function still exists. Thus, you should be able to take it carefully to the nearest dealer for a proper diagnosis.

Approaching Vehicle Sound for Pedestrians (VSP) system OFF warning light

As you might know, one of the biggest safety hazards for pedestrians (and disadvantages for a petrol head) of an EV is the lack of sound. Thus, the car emits a sound while moving at speeds below 30 kph to alert pedestrians of the moving vehicle.

Hence, if you see this warning light up in your Nissan leaf, understand that there is a problem with this system. As the heading suggests, this means that either the system has been manually turned off or it is malfunctioning. While this does not mean that there is any danger to you or the car, you should get it rectified for the safety of the pedestrians.

Automatic Emergency Braking (AEB) with Pedestrian Detection system warning light

The Nissan Leaf has a very important safety feature with regards to pedestrians. A front-mounted camera detects the presence of pedestrians or vehicles in front of your car. Accordingly, if it determines that a collision is imminent, then it automatically applies the emergency brakes to reduce the possibility and extent of the damage.

The warning light is visible if the system has been turned off. If the warning light is visible even though you have turned the AEB with the Pedestrian Detection system on, then there is a problem with it. You would need to get this checked out at the dealer.

Brake system warning light (yellow)

This light signifies problems with either the regenerative brakes or intelligent braking assists as mentioned in the point above. If you see this warning light on your Nissan Leaf while you are driving, then there is most likely a problem with either of the two systems. You should ask your dealer to check out the problem on your next visit.

On the other hand, if you see this warning lit up along with the Red Brake Warning Light (covered in the next point), immediately stop the vehicle as this might pose a safety risk. Get a diagnosis of the problem and its rectification as soon as possible.

Brake warning light (red)

As mentioned above, if you see this light lit up, then you should exercise caution. This light generally indicates that your parking brake is activated. However, if you see this light activated when you are driving your car and your parking brake is turned off, the meaning of the warning light changes.

In this case, it signifies a fundamental problem with the hydraulic braking systems. An initial check that you can make is that the brake fluid is filled up to the mark according to the owner’s manual. If it is within the acceptable limits (probably after a top-up) and the light is still lit, the problem might be with the warning system.  Then all you can do is ask a Nissan certified dealer to take a look at it.

Here, we feel it’s prudent to warn you that with this warning light on, it won’t be safe to drive the car as the brakes may not be at their full functionality. The stopping distances may be increased and hence drive the car to the service centre only if you feel safe in it. Otherwise, you can have the car towed to the nearest repair garage.

Electronic parking brake system warning light (yellow)

The above case showed a warning light for the parking brake. Similarly, if the warning is flashing yellow (when the parking brake is not engaged), there is a problem with your parking brake, and it may malfunction. Avoid parking in tricky spots till you can ask an auto mechanic to fix it for you.

Electric shift control system warning light

While this car uses a fairly simple gearbox, the Nissan Leaf may face transmission problems from time to time. This warning light is an indication of any transmission problems that your car may be facing for the time being.

One possible reason you may see and hear this warning is that you did not engage your parking brake when your vehicle is stationary. The only way to silence the continuous chiming is to apply it. If this does not resolve the issue, then you might need to get the system serviced.

Electric Vehicle (EV) system warning light

This warning light can signify one of many problems. It may refer to a malfunction occurring in the following systems –

• Traction motor and inverter system
• Charge port or on-board charger
• Cooling system
• Shift control system
• Emergency shutoff system

Unfortunately, there are no DIY solutions to this problem. Thus like the other problems in the list, you might have to get it checked at your dealer.

Low tire pressure warning light

Modern cars now have pressure sensors at each wheel that warn you when the pressure of a wheel is lower than desired levels. When you see this warning light switched on, it means one of two things. Either one of the tires has low air pressure or the TPMS is malfunctioning.

In the first case, you will see a warning message on your dash asking you to add air. You will also be able to see which tire is depleted. This error will go away only after you have readjusted the air pressure and driven at a speed of 16 mph (~25kph) or higher. If the error persists over one minute of operation (after adjusting air levels), then the TPMS is malfunctioning.

It is important to note that driving with low tire pressure can not only damage your wheels but also pose a safety risk to you in the event of any sudden turns. Moreover, when you change or replace one of the tires (probably in the event of a puncture), the spare tire may not have a TPMS system installed. Thus, remember to drive carefully if you see this light switch on or if you have recently switched to your spare tire.

Master warning light (red/yellow)

These warning lights exist only to make you aware that there is something wrong with the car. The lights themselves do not signify any malfunction within a particular sub-system. The yellow warning light glows when you have another yellow level warning in the car. On the other hand, the red one does the same when a red warning is active for some system.

Power steering warning light

Power steering essentially helps you reduce the amount of effort required while moving the steering. Thus, if this warning light stays lit during driving conditions it means there is a malfunction in the power steering system. You should get it rectified when possible.

You don’t need to worry too much as the vehicle is still safe to drive, and under your control. However, you will require considerable effort while making turns, especially for slow speed, and sharp turns.

Rear Automatic Braking (RAB) warning light

Like the AEB mentioned before for collisions while driving forward, the RAB works towards stopping collisions while reversing. If the RAB warning light is illuminated in your Nissan leaf, then it means that the system is probably offline.

In the case that the system has actually been turned on, then there is some malfunction in the system. You might need to get it serviced when possible. Till then, you just need to be extra careful while reversing. Fortunately, you have some revolutionary technology on your car called “rear-view mirrors”.

Seat belt warning light

I’m sure we have all been annoyed by this warning at some point in our lives. The warning accompanied by a chiming sound indicates that either you or your passenger (if they are present) does not have their seatbelt on.

The sound and warning light goes away as soon as you buckle in. If this is not the case, there might be a problem that needs to be rectified at the dealer’s end.

In the case of an accident, supplemental airbags can save your life. Thus, this warning is not to be taken lightly. If this light does not stop glowing after more than 7 seconds of switching your car on, then there might be a problem with the system. In this case, either the front, curtain/side airbags, or the seatbelt pre-tensioner system may not be functioning.

This condition poses a significant threat to life in the event of a crash. Hence you should get this serviced immediately at a Nissan certified dealer.

Final Thoughts

This concludes with a brief description of all the warning lights that are present in the Nissan Leaf. We would highly recommend that you go through the owner’s manual for the Nissan Leaf. All these warnings are explained in more detail in the manual.

It is important to understand that a system check is performed every time you turn on your car. Therefore, momentarily some of these lights will turn on. However, they should all switch off (unless the system is in use or switched off) about 10 seconds after switching your car on. If any of the lights are switched on after this period, you should look into their meaning and fix the problem in time depending on the severity of the problem.

As you must have realized, most of the problems can only be solved at the end of the dealer. Nevertheless, the owner’s manual has several DIY fixes that you can try when some of these problems arise. Hopefully, the situation never arises where you need to use these.
