Автоматические трансмиссии ZF на автомобилях Land Rover устанавливаются с 70-х годов XX века.

Для примера, в 90-х годах на Range Rover серии LP и Discovery 2 устанавливалась коробка передач ZF 4HP24.

С 2002 года на Range Rover с моторами BMW M62 устанавливалась коробка ZF 5HP24.

Также на автомобили Land Rover устанавливается 8-ми ступенчатая коробка ZF 8HP70. Как конечному потребителю понять, что у него стоит именно ZF 8HP70? Если в салоне автомобиля Вы переключаете передачи при помощи рычага коробки передач, то это не ZF 8HP70. Эта коробка всегда переключается шайбой. Управление у нее полностью электронное.

Еще одна компактная и довольно надежная коробка передач, которая устанавливается на автомобили Land Rover – это ZF 9HP48. Устанавливается она на автомобили с поперечным расположением силового агрегата: Range Rover Evoque с 2014 модельного года и Discovery Sport.

В этой статье мы расскажем об одной из самой распространенных коробок — ZF 6HP26. Ее можно встретить на автомобилях Land Rover выпуска с 2004 по 2012 года, на линейке двигателей 2.7 TD, 3.6 TD, 4.4 AJ и 4.2 SC, 5.0 AJ.

Очень частая неисправность этой коробки (чаще всего на двигателях 2.7 TD, реже бывает на 3.6 TD) – это вибрация при ускорении. При плавном ускорении, когда вы едете 60-80 км/ч после включения третьей передачи появляется вибрация. Это дефект блокировки в гидротрансформаторе из-за износа фрикционов. Блокировка срабатывает после третьей передачи.

Механизм блокировки гидротрансформатора (поршень блокировки и фрикционы блокировки) стоит около днища самого гидротрансформатора. Износ фрикционов, а также рабочих поверхностей поршня и днища трансформатора, плюс дефект уплотнения вала, через который поступает и снимается давление из-под поршня и вызывает вибрацию.

Просто так вскрыть гидротрансформатор невозможно, он заварен. Для этого необходим специальный станок. Чтобы снять поршневое кольцо блокировки, на котором рабочая поверхность приварена, опять требуется специальное. Поэтому первым делом гидротрансформатор распиливается по сварному шву и вскрывается. После этого вскрывается механизм блокировки, чтобы обеспечить доступ к фрикционам.

Производится замена фрикционов, замена железа по необходимости и доведение до рабочего состояния рабочих поверхностей поршня и днища трансформатора, плюс обязательная замена уплотнения вала. Уплотнение очень сильно страдает, потому что трансформатор – это «грелка» коробки, это механизм, который создает температуру и является наиболее термонагруженным элементом коробки передач. После этого гидротрансформатор собирается, заваривается, балансируется и он готов к установке.

Отремонтировать гидротрансформатор стоит примерно в 3 раза дешевле покупки нового. Ремонт гидротрансформатора в нашем сервисе занимает около 4-5 часов на любой автомобиль. Перечень работ для ремонта гидротрансформатора: снятие и установка АКПП, ремонт гидротрансформатора и корректировка уровня масла. Все это по времени занимает 4-5 часов.

У коробки передач ZF 6HP26 есть еще незначительный ряд мелких неисправностей.

Крайне редко встречается течь уплотнения заднего сальника (хвостовика) выходного вала, который передает крутящий момент на раздаточную коробку.

Иногда происходит утечка масла из-под уплотнения трубок охлаждения АКПП.

В нижней части коробки передач устанавливается поддон. Этот поддон также имеет уплотнение, которое иногда подтекает. Поддон необходимо менять при замене масла коробки передач.

Новый поддон имеет интегрированную под его форму прокладку, два магнита, которые собирают стальную стружку и фильтр для сбора алюминиевой стружки. Бывает так, что на корпусе поддона образовываются микротрещины, в результате чего начинается течь масла АКПП не через уплотнитель, а непосредственно с корпуса самого поддона.

Поддон — это деталь разового монтажа, он меняется при замене масла АКПП. На рынке существуют поддельные поддоны с низким бортиком, и их установка может вызвать подтеки масла. В случае утечки масла не покупайте и не устанавливайте китайские поддоны. Устанавливайте либо оригинальные, либо подберите поддон от производителя ZF.

В нашем сервисе LR-West вы можете приобрести как оригинальный поддон, так и аналоги, но эти аналоги будут от проверенных поставщиков. Мы даем гарантию на запчасти и работы 1 год без ограничения пробега.

Также мы используем исключительно оригинальное масло для АКПП.

На АКПП ZF 6HP26 есть еще один нюанс. На ней устанавливается пластиковая втулка разъема АКПП, то есть разъем, в который подключается жгут проводов, при помощи которого эта коробка начинает полноценно работать. Эта втулка имеет два резиновых уплотнения. Иногда бывает, что из-под этих уплотнений происходит утечка масла.

Рекомендуем при замене масла АКПП с заменой поддона поменять и эту втулку, которая стоит примерно 1000-1500 рублей. Установка новой втулки минимизирует вероятность проявления ее течи.

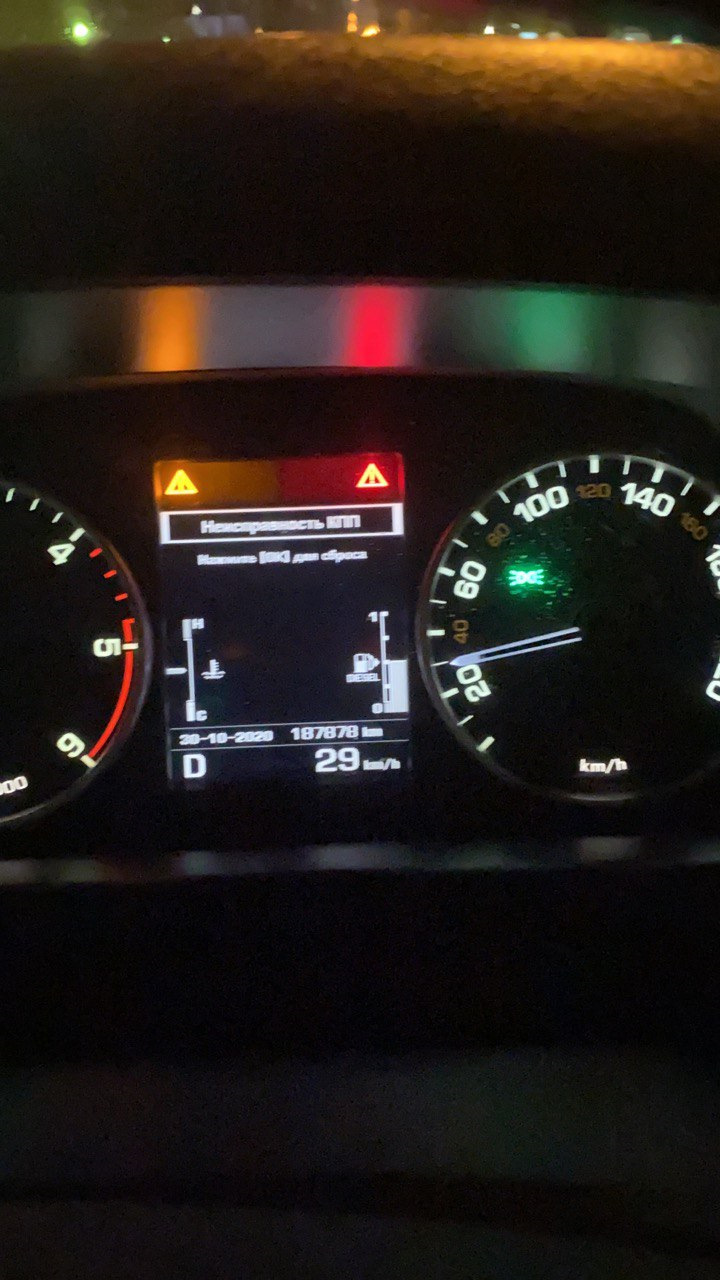

У втулки электрического разъема АКПП бывает коррозия пинов. Это редко встречающаяся неисправность, но она имеет место быть. Обращайте внимание, есть ли коррозия на пинах разъема. Даже такая мелочь может вызвать индикацию на панели приборов «неисправность АКПП».

Есть еще места откуда может происходить утечка технический жидкостей АКПП. При снятии гидротрансформатора мы можем наблюдать уплотнение непосредственно самого гидротрансформатора, которое находится на первичном валу. Через его сальник и может происходить утечка.

Кроме сальника гидротрансформатора здесь есть еще два уплотнения, через которые может быть утечка — это по окружности корпуса насоса и между корпусом насоса и корпусом коробки передач.

Еще течь может образовываться через болты крепления корпуса насоса к корпусу коробки передач, потому что под ними стоят обрезиненные шайбы.

У коробки передач ZF 6HP26 существует неисправность, при которой регистрируется код «неверное передаточное число 4-5 передачи». В этой коробке есть так называемый корпус сцепления «Е» с валом, который и служит основной причиной неисправности.

Корпус сцепления «Е» висит на двух втулках. Первая — это ступица насоса, вторая — это втулка, которая стоит в нем. Износ этих двух втулок провоцируют подгорание фрикционов, которые находятся внутри корпуса сцепления «Е». Это основная причина неисправности в этой коробке передач.

Важно понимать, что внутри каждого вала происходит подача масла, то есть внутри каждого вала есть давление. Когда происходит выработка этих валов, то появляется люфт в сочленении валов, которого не должно быть. При появлении люфта в коробке передач происходит падение давления, вследствие чего должного зажатия пакета фрикциона «Е» не происходит и начинается подгорание фрикционов, которые установлены внутри корпуса.

Но падение рабочего давления в области пакета фрикциона «Е» происходит не только в области этой втулки, есть еще и иное проявление дефекта.

Часто происходит так, что непосредственно сам корпус пакета фрикциона «Е» начинается лопаться в рабочей области по шву. Именно по этой причине «Е» при капитальном ремонте АКПП всегда устанавливается новый корпус фрикциона.

Второй элемент обязательный к замене при капитальном ремонте АКПП ZF 6HP26 — это ступица масляного насоса. Она меняется исходя из общей выработки втулки, т.к. втулка отдельно не деталируется.

Фрикционы всегда меняются комплектом.

Металлический диск, называемый «сталь», смотрим по состоянию. Из-за высокой температуры «сталь» приходится тоже иногда менять, потому, что она просто напросто перегревается. Это зависит от того в каком состоянии пришла коробка в ремонт.

Планетарные передачи на всех коробках Land Rover приходится менять крайне редко — этот элемент надежный. Эта одна из самых дорогостоящих запчастей коробки передач.

Масло качает маслонасос шестеренчатого типа. В центре у маслонасоса два шипа, за которые цепляется пилот гидротрансформатора и вращает насос. Как правило, дефект маслонасоса — это задиры на его корпусе, здесь образуются риски и давление начинает падать, что губительно для коробки передач.

Сердце коробки передач называется мехатроником. Мехатроник – это орган управления и самая интересная и сложная часть коробки передач. Состоит из двух частей: пластиковой части TSM (электроника) и гидравлической части (железо).

Раньше TSM стоял отдельно под капотом или где-то в салоне автомобиля, а на ZF 6HP26 электроника совмещена с гидравлическим управлением коробки передач. Это первая коробка передач на Land Rover в которой пластик и железо соединены вместе.

Пластик отдельно от железа не деталируется. Поэтому, когда возникают проблемы в электронной части, приходится менять мехатроник полностью.

Непосредственно сам мехатроник половинится, и внутри него есть элементы, которые подвергаются обслуживанию и замене. Внутри мехатроника устанавливаются так называемые гидроаккумуляторы, которые способствуют плавному и мягкому переключению АКПП. Эти гидроаккумуляторы при необходимости просто меняются.

Также внутри мехатроника есть сепараторная плита, которая делит две части мехатроника. Это надежный элемент и меняется он достаточно редко.

Одна из основных частей коробки передач — это соленоиды. При помощи соленоидов (регуляторов давления) на автомобиле включаются и выключаются передачи, регулируется давление в определенных пакетах, и один из этих соленоидов осуществляет функцию, которая управляет блокировкой гидротрансформатора.

Соленоиды деталируются отдельно. При капитальном ремонте коробки передач соленоиды обязательно меняются и меняются комплектом (в коробке ZF 6HP26 их 7 штук: три желтых, три синих и один черный).

Таким образом, объем работ при капитальном ремонте коробки передач получается следующий: ступица масляного насоса меняется всегда, корпус пакета фрикциона «Е» меняется всегда, комплект фрикционов устанавливается новый, выполняется замена всех соленоидов, замена гидроаккумуляторов, при необходимости меняется сама плита мехатроника, всегда выполняется ремонт гидротрансформатора, коробка передач собирается на комплекте новых уплотнений. После сборки и установки на автомобиль выполняется полная заправка новым оригинальным маслом в объеме 9.5 литров.

Для увеличения срока службы коробки передач ZF 6HP26 мы рекомендуем:

• Выполнять своевременную замену масла АКПП. Исходя из сервисной практики, мы рекомендуем это делать 1 раз в 60 000 км.
• При замене масла АКПП необходимо устанавливать новый поддон.
• При замене масла АКПП рекомендуем устанавливать новую втулку разъема АКПП, потому что она устанавливается непосредственно изнутри.
• При замене масла АКПП проводить ряд инспекций на предмет наличия течей. В нашем сервисе LR-WEST в случае, если мы замечаем течи, то перед заменой масла АКПП мы рекомендуем их устранить.

Если у вас есть подозрения на некорректную работу АКПП, то приезжайте на бесплатный комплекс диагностический мероприятий в нашем сервисе.

• Наши специалисты проведут тестовую поездку вместе с вами на предмет выявления некорректности переключений или неправильной работы коробки передач.
• Загоним автомобиль на подъемник и посмотрим внешние течи коробки передач. При необходимости дадим свои рекомендации.
• Проверим программное обеспечение блока управления коробки передач.
• При необходимости проверим уровень и качество масла.

Всех этих диагностических мероприятий будет вполне достаточно, чтобы иметь общее понимание о состоянии АКПП. Процедура по времени занимает приблизительно 40 минут.
