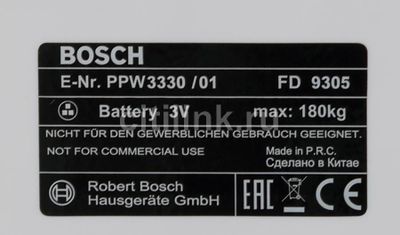

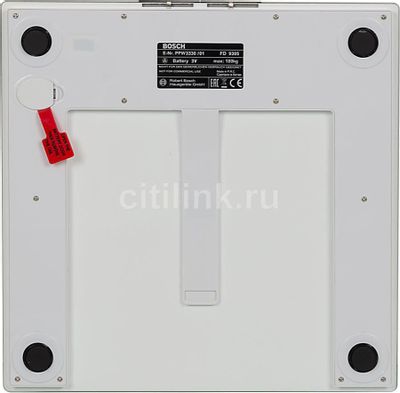

Напольные весы bosch ошибка ee

4 ответа:

Читайте также

Знак «ЕЕ.Е» означает что произошла ошибка. Это обозначение пришло от английского слова error. В Ваших весах установлен цифровой индикатор, который не позволяет высвечивать буквы, поэтому для простоты производители ввели такое обозначение. Ошибка действительно может возникать при разряде батарейки, а может и от другой причины. Такие вещи обычно указывают в инструкции по применению. автор вопроса выбрал этот ответ лучшим Елена­125з [117K] 8 лет назад  ЕЕ.Е на моих весах появляется, когда батарейка села. Идешь покупаешь новую, меняешь батарейку и все приходит в норму. Весы благополучно начинают работать. Хотя кто его знает, может на ваших весах это что то другое значит. 777vi­ktor7­77 [0] 3 года назад  один датчик в обрыве добрался до датчика пытался припаять в обрыве чёрный провод белый и красный нормально.обрезал провода закрепил жёстко ставлю весы на идеально ровную подставку весы работают как новые. да я нашёл неислравный датчик нажимая пальцем поочерёдно. исправные обнуляются а неисправен зависает на кг. 2 3 и.т.д.не обнуляется.много возни лучше купить новые. 777vi­ktor7­77 [0] 3 года назад  поставил новую батарейку мой вес 82кг. весы показывают разный вес 24кг. 105кг третий раз154кг.загорается ЕЕЕ что это. Егор Макси­мов [0] 2 года назад  На весах ЕЕЕЕ потому-что может была залита вода проверьте Знаете ответ?

   Вот уже несколько лет являюсь вполне довольным обладателем электронных весов Bosch PPW 3120. Претензий к ним никогда не было, работали всегда хорошо без проблем и глюков. Но несколько месяцев назад на очередных домашних посиделках, родственники увидели у меня весы и решили повзвешиваться. И все бы ничего, если бы на весы не встал самый «мощный» родственник, вес которого, по его словам, не превышал максимально допустимых 150 кг. Под его весом весы застонали, что то поморгали и выпали в ошибку. После этого они спокойно включились, но показывали вес всегда 40-50 кг, кто бы на них не встал.После этого случая я их убрал в шкаф и не доставал до этого момента за не надобностью, а тут появилось желание взвешаться. Было решено воскресить весы.

   С предысторией я Вас ознакомил, теперь перейдем непосредственно к весам. Чтобы понять что с ними случилось их нужно разобрать. Сначала извлекаем 2 3-х вольтовые батарейки, чтобы обезточить часы и откручиваем 12 болтов. Несмотря на то, что нижняя крышка выполняет по большому счету только декоративную функцию, прикрутили её основательно.

   Под крышкой мы видим 4 ножки, батарейный отсек, платку с мозгом, экраном и кнопками, и провода соединяющие все это вместе.

   Первое, что сразу бросилось в глаза, это то что ко всем 4-м ножкам идут провода, и видимо это и есть датчики веса. Так и оказалось, при более близком осмотре я узнал в этих ножках тензодатчики. Для справки: тензодатчик — это прибор для измерения деформации конструкции, и насколько я помню в весах используют тензорезистивный датчик, он меняет свое сопротивление при деформации.

   У передних и задних ножек я заметил небольшое отличие, а именно наличие в ножке резинового кольца — разделителя и наличие дополнительного контакта с уходящим от него проводом. Это оказались кнопки, при первом нажатии на весы резиновое кольцо сплющивается, контакты замыкаются и весы включаются. После включения весы ждут пока обе кнопки не будут замкнуты, что будет означать что человек уже встал на весы, причем обеими ногами.

   Дальше можно было и не разбирать, но из-за любопытства и для большего удобства, я открутил все оставшиеся болтики и отделил всю электронику от корпуса. И начал все подробно рассматривать.

   Сравнивая между собой все ножки, я заметил что задние сильно отличаются от передних, на фото ниже видно, не совсем отчетливо, но видно что передний датчик горизонтальный а задний с перекосом, но так не было задумано, они должны быть одинаковыми, и со вторым задним датчиком оказалось то же самое.

   На рисунке ниже я попробовал изобразить как все это работает, вернее одну ножку. Вес человека равномерно распределяется на все 4 ножки, что во первых несколько уменьшает нагрузку на каждый датчик, а во вторых позволяет увеличить точность измерений. Крепление тензодатчика вместе с ним образует что то вроде очень тугой пружины. Красными стрелочками изображен человек, который давит на ножки своим весом, а синей стрелочкой направление деформации тензодатчика( причем направление деформации именно той стороны где стрелочка, вторая сторона должна оставаться неподвижной). В моем случае, при попытке взвешивания родственника произошла деформация не тензодатчика, а самой конструкции(крепежей). Видимо он когда вставал на весы, большую часть массы определил как раз таки на задние ножки и они не выдержали. А так как крепежи уже погнуты то весы и не видят веса который на них, потому что получающаяся пружинка уже не пружинит а зафиксирована в одном положении, весы и показывают неправильный вес.

   Каких либо внятных опознавательных знаков я на датчиках найти не смог, а следовательно и информации по ним, поэтому даже если и разобраться какой из трех проводков за что отвечает, то нету каких то точных значений к которым надо стремится, да и честно говоря, это не совсем просто и удобно: необходимо включить весы зажатием контакта, подождать 2-3 секунды и потом зажать контакты обоих задних ножек, положить вес и попытаться что то измерить за считанные секунды, попробовал, помучился и понял что это не вариант. В голове проскочила мысль что заводской точность не получится добиться даже в случае успеха и пришла идея как отремонтировать весы. Дальше все до безобразия просто, я взял строительный уровень, плоскую отвертку и нашел ровную горизонтальную поверхность. Выравнивал отверткой, аккуратно чтобы ничего не повредить(ни крепежи, ни датчик, ни руки), даже не смотря на то что все выполнено достаточно крепко.

   После выравнивания всех ножек, я собрал весы. пришло время испытать, что же я натворить успел. Встал на весы и увидел достаточно правдоподоный вес, но если Вы помните то ремонтом я и занялся, после того как я появилось желание взвешаться, и собственно мой вес эталонным считать нельзя. начал искать груз, причем с точно известным весом. Под руку попались блины от гантелей. Тут я выяснил что весы не реагируют на вес менее 10 кг, поэтому в качестве груза я использовал всю гантелю целиком, тем более что в ее вес я знаю точно. Входе многократных измерений была выявлена погрешность измерения в 200-300 гр, что в принципе не так и много в соотношении с человеческим весом( тем более в соотношении с моим центнером). Миссия выполнена успешно и весы вернулись в работоспособное состояние.

    Возможно эта статья поможет кому нибудь отремонтировать свои весы, а кому то было просто интересно увидеть что внутри электронных весов и хотя бы немного представить как они работают. Успешного Вам ремонта.

• 9 Май 2010

Модель FD8711.
После замены тензодатчика не правильно показывает вес. При включении диагностируется,высвечивает нули, при взвешивании вес не правильный.На плате есть две точки,если их замкнуть и нажать любую кнопку , то весы переходят в режим калибровки (я так понял), но алгоритм не понятен. Сначало появляются четыре цыфры, если наступить , то они пропадают и появляются нули , затем 70.0 и потом 136.0 , следующий знак «F»….и тухнут.
Для чего нужны эти первые четыре цыфры? При засвечивании 70 и 136 наверное нужно ставить этот вес? А как можно быстро поставить 136 кг ? там не так много времени получается….сек по 10-15.
Вообщем прошу помочь «весовому чайнику».

• 10 Май 2010

Soleg сказал(а):

Это не модель, а дата производства, напиши модель.

• 10 Май 2010

PPW3120/01
Я тут ещё не много посидел,подумал….получается,что после входа в режим и наступания на весы появляется 00, затем автоматом 70, далее оно висит пока не нагружу 70кг, через время появляется 136, надо снять нагрузку 70 и нагрузить 136 кг. После нагрузки 136 кг и некоторого времени появляется F, типа финиш.Кое как я нашёл вес 70 и 136кг…в домашних условиях….видили бы вы 136 кг,я с двумя вёдрами воды и гирей 16 кг на шее….Но всёравно чего-то не калибруется, упирается в 70 кг….т.е. они не видят контрольного веса 136….или я чего-то недожимаю или поломка….

• 10 Май 2010

может какая клавиша подтверждения есть? вот инструкция по каллибровке меркурия, это не bosh но почитай методику мож, что на ум и придет…

► весы.rar

• 11 Май 2010

NOMEKOP, точки на плате не для калибровки, а для перевода в другую систему (фунты например).
Если ты менял тензодатчики от производителя, то они они поставляются всборе с платой и уже откалиброванные.
Если что-то ставил с разбора, брось это дело, ничего у тебя не получится.

• 11 Май 2010

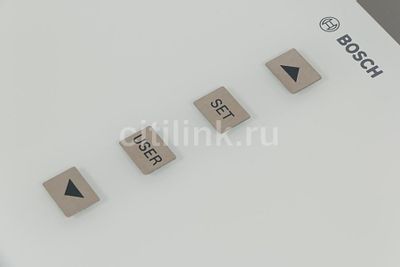

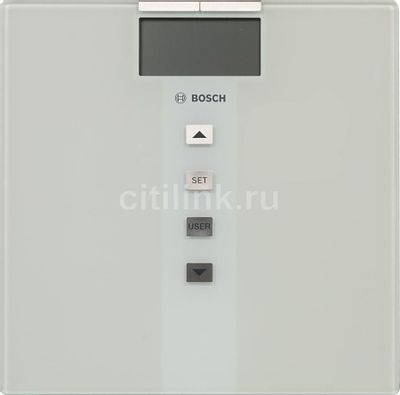

Сергей333, Там только три кнопки, доступные пользователю…»SET», «+» и «-«…..это весы с пользовательским меню, с запоминанием 10-ти человек. Там по всей видимости и выбирается система измерения.
Я менял только один тензодатчик, они все подписаны маркером, подобрал с разборки с теми же показаниями…474 кажется.
дрей, Может какую-то кнопку и надо нажимать, но в том-то идело, что не знаю какую…пробовал поочереди, но вроде нет никаких сдвигов.
Хм….почитал и обзавидовался -) ,там только 10 кг!!….-)) А мне одному надо взгромождать сначало 70 кг, а потом 136….я выше писал. Тут бы знать наверняка….

• 11 Май 2010

Soleg, а может, это в фунтах? Цифры-то нереальны для калибровки, конструкторы тоже думали, как калибровать прибор. Да и не наступать, наверно, туда надо, а просто нажать, так сказать, обнуление веса тары. Возможно, и кнопки какие-то надо нажимать для подтверждения установленного веса, не обязательно по времени срабатывают.

• 12 Май 2010

NOMEKOP,
Жду Вашего совета….

• 15 Май 2010

Кто нибуть с Бошем ещё работает?

• 15 Май 2010

Bosch их просто меняет и не ремонтирует. А на них можно заказать батарейку и инструкцию пользователя.

• 4 Апр 2011

• 4 Апр 2011

Soleg, маладец
дец как мало времени прошло…

Знак «ЕЕ.Е» означает что произошла ошибка. Это обозначение пришло от английского слова error. В Ваших весах установлен цифровой индикатор, который не позволяет высвечивать буквы, поэтому для простоты производители ввели такое обозначение. Ошибка действительно может возникать при разряде батарейки, а может и от другой причины. Такие вещи обычно указывают в инструкции по применению. автор вопроса выбрал этот ответ лучшим Елена­125з [117K] 8 лет назад  ЕЕ.Е на моих весах появляется, когда батарейка села. Идешь покупаешь новую, меняешь батарейку и все приходит в норму. Весы благополучно начинают работать. Хотя кто его знает, может на ваших весах это что то другое значит. 777vi­ktor7­77 [0] 3 года назад  один датчик в обрыве добрался до датчика пытался припаять в обрыве чёрный провод белый и красный нормально.обрезал провода закрепил жёстко ставлю весы на идеально ровную подставку весы работают как новые. да я нашёл неислравный датчик нажимая пальцем поочерёдно. исправные обнуляются а неисправен зависает на кг. 2 3 и.т.д.не обнуляется.много возни лучше купить новые. 777vi­ktor7­77 [0] 3 года назад  поставил новую батарейку мой вес 82кг. весы показывают разный вес 24кг. 105кг третий раз154кг.загорается ЕЕЕ что это. Егор Макси­мов [0] 2 года назад  На весах ЕЕЕЕ потому-что может была залита вода проверьте Знаете ответ?

4 ответа:

Читайте также

Что значит на электронных весах «ЕЕ.Е» ? Они сломались?

ЕЕ.Е на моих весах появляется, когда батарейка села. Идешь покупаешь новую, меняешь батарейку и все приходит в норму. Весы благополучно начинают работать. Хотя кто его знает, может на ваших весах это что то другое значит.

Знак «ЕЕ.Е» означает что произошла ошибка. Это обозначение пришло от английского слова error. В Ваших весах установлен цифровой индикатор, который не позволяет высвечивать буквы, поэтому для простоты производители ввели такое обозначение. Ошибка действительно может возникать при разряде батарейки, а может и от другой причины. Такие вещи обычно указывают в инструкции по применению.

поставил новую батарейку мой вес 82кг. весы показывают разный вес 24кг. 105кг третий раз154кг.загорается ЕЕЕ что это.

один датчик в обрыве добрался до датчика пытался припаять в обрыве чёрный провод белый и красный нормально.обрезал провода закрепил жёстко ставлю весы на идеально ровную подставку весы работают как новые. да я нашёл неислравный датчик нажимая пальцем поочерёдно. исправные обнуляются а неисправен зависает на кг. 2 3 и.т.д.не обнуляется.много возни лучше купить новые.

Вредно,особенно если пол не ровный.Поясню почему.В каждой из 4х ножек электронных весов находится датчик .При измерении весы получают информацию от всех 4 х и на основе их показаний выводят измеряемый вес.Весы для измерений должны стоять идеально ровно,если перекос или провисание одной из ножек то измерения будут с погрешностью.Расшатывания и раскачивание ножек при сованьи по полу со временем приводят к разбалтыванию крепления датчиков,что приведёт к их разбалтыванию в гнездах крепления либо поломке.А крепление там ну очень хлипкое .

Меня совсем недавно в магазине рядом с домом обманули по весу. Причем, с 600 грамм обвесили на 90 грамм. Я пришла домой, взвесила мясо, которое я купила и поняла, что меня обманули. Начала анализировать и поняла, что на электронных весах невозможно обвесить.

Через несколько дней я снова зашла в этот магазин и там продавец как раз взвешивала мясные продукты на этих весах. Я внимательно посмотрела и увидела, как она кладет на весы товар только после того, как нажимает какую-то клавишу на весах. Потом убирает товар и снова нажимает какую-то клавишу. Потом я заметила, что в первом окошке из трех на весах стоит 1 (там указывается вес), а сумму она считает зачем-то на калькуляторе:

Я очень заинтересовалась, что это за 1 вместо массы и зачем продавец считает сумму на калькуляторе, если может сразу выставить вес.

Оказалось, что таким образом продавец обманывает покупателя на режиме штучного товара. В этом режиме можно выставить количество «обвеса» и, таким образом, продавец надувал всех подряд покупателей.

Вот такая сложная система обвеса.

Теперь всегда ношу с собой цифровой безмен и взвешиваю, не отходя от кассы.

Источник

Напольные электронные весы: основные поломки и пути их устранения

Напольные электронные весы: основные поломки и пути их устранения

Практически все модификации электронных весов производятся по идентичному принципу. Поэтому в них появляются подобные неисправности. Для того, чтобы разобраться, как отремонтировать весовые приборы, понадобится изучить их конструкцию и особенности функционирования.

Устройство агрегатов

Конструктивно весы состоят из нескольких компонентов:

1. Корпус. В большинстве случаев производится из стекла, металла или прочного пластика. Каждый из материалов характеризуется рядом преимуществ. В случае деформации корпус весов не подлежит ремонту.
2. Тензодатчики. Комплектующие располагаются на задней стенке агрегата и представляют собой пластины, выполненные из металла.
3. Дисплей. Служит для отображения необходимой информации. В большинстве случаев устройства бывают черно-белые.
4. Печатная плата с микросхемами. Механизм расположен внутри весового прибора и имеет надежный защитный корпус. К нему подключаются четыре датчика. С его помощью считываются данные и отображаются на дисплее. Плата весов предопределяет их функциональность.

Основные поломки

Самыми частыми неисправностями весовой техники являются:

• осложнения с калибровкой;
• повреждения шлейфа;
• разрыв контактов;
• сокращение площади концов контактных;
• поломки электронной платы.

Не стоит забывать, что основанием остановки функционирования весов может являться севший аккумулятор. При этом Вам необходимо просто заменить батарейку в устройстве.

Для борьбы со сбоями в работе оборудования, в первую очередь, необходимо осуществить его диагностику. Для этого важно исследовать каждую запчасть весов электронных и целостность проводов.

Использование агрегатов напольных электрических предполагает постоянную нагрузку на их поверхность. Вся эта нагрузка одинаково распределяется на тензометрические датчики, которые со временем могут давать сбои в функционировании. Поломка одного из датчика системы ведет к некорректной работе прибора в целом. Как результат, неправильный вес на табло устройства.

Отремонтировать электронные весы своими силами — достаточно сложный процесс. Ремонт оборудования предполагает использование специального инструмента, навыков и знаний.

Как найти причину неисправностей?

Диагностику оборудования осуществить самостоятельно очень непросто. Для этого понадобится выполнение следующего алгоритма действий:

1. Детально осмотрите прибор на предмет деформаций.
2. Открутите с тензодатчиков защитные ножки и осмотрите их.
3. Разберите корпус и проверьте все комплектующие внутри системы.

При проведении ремонтных работ Вам не обойтись без специального инструмента (отвертки, паяльника (при разрыве провода), запасных датчиков).

Избавляемся от поломок

Для проведения успешного ремонта важно знать пошаговую инструкцию его выполнения.

Ремонт шлейфа

Данная поломка проявляется при неполном отображении цифровых значений на дисплее. Шлейф весов — система проводов, соединяющих электроплату и дисплей. Для осуществления починки необходимо:

1. Разобрать корпус и проверить цельность детали.
2. Шлейф отходит, если цифровые данные отображаются не в полном объеме.
3. Необходимо компоненты, которые отходят, качественно припаять или воспользоваться токопроводящим специальным клеем.

Все работы проводятся с осторожностью, так как существует вероятность повреждений электроплаты.

Починка датчиков

При поломке весов по причине выхода из строя датчиков Вам нужно установить вид проблемы (отрыв проводков, искривление или полная поломка). При искривлении механизма понадобится его выпрямление. В большинстве случаев неисправности подвергается лишь один тензодатчик устройства и Вам необходимо будет осуществить следующие работы:

1. Надавите руками на каждый датчик. При этом весовая техника должна включится.
2. Разберите прибор и исследуйте проводку.
3. При наличии обрыва необходимо от него избавиться, воспользовавшись паяльником.

Если датчик невозможно отремонтировать, его нужно заменить. Купить запчасти для весов можно в интернет-магазине Китчен Сервис. Важно выбрать деталь, полностью совместимую с моделью Вашего устройства.

Калибровка

Данная поломка иногда взаимосвязана с некорректной регулировкой тензометрических датчиков, которая является основанием для возникновения искажений в показаниях веса. Все современные приборы подлежат калибровке всякий раз, оказываясь на новом месте.

Калибрование возможно осуществить вручную. Для этого выполняется следующий алгоритм действий:

1. Надавите и удержите кнопку включения, пока не появится обозначение CAL на табло.
2. Далее поставьте груз (масса которого точно известна) на поверхность весов.
3. Произведите калибровку.
4. Успешность реализации процедуры подтверждается появлением надписи PASS.

Очистка компонентов

Бывают случаи, когда весы дают сбои в функционировании из-за скопившихся грязевых и пыльных образований, поэтому их нужно периодически очищать. Очистка одновременно выступает дополнительной профилактикой для оборудования. Выполнение процедуры предполагает полную разборку агрегата и устранение скопившейся грязи с помощью щетки. Проводить работы нужно очень аккуратно, чтобы не повредить шлейф или провод.

Сильно искажать информацию о весе может пыль, осевшая возле тензодатчиков. Использование ветоши при чистке агрегата обеспечит полную безопасность плате и другим элементам техники.

Ремонт весового оборудования у специалистов

Весы, как и любые другие механизмы, имеют определенный жизненный цикл, который варьируется на протяжении 3-10 лет. После этого срока техника начинает давать сбои. И в первую очередь это касается датчиков системы. Их повреждения ведут к искажению данных о весе предметов. Срок службы приборов также зависит от условий эксплуатации и интенсивности использования.

Если своими силами Вы не можете осуществить диагностику и починку весовой техники, обратитесь за профессиональной помощью к проверенным специалистам. В их арсенале всегда есть специальный инструмент, знания и навыки, а также качественные запчасти для электронных весов.

Перед проведением ремонтных работ важно внимательно ознакомиться с инструкцией весового устройства. Иначе это может стать причиной полной остановки функционирования прибора.

Если у Вас весы вышли из строя, то есть несколько путей решения этой ситуации. Бывают случаи, когда ремонт может стоить намного дороже приобретения нового механизма, в особенности, если это касается покупки бюджетных агрегатов.

Источник

Ремонт электронных весов напольных

Электронные весы действуют иными путями, нежели механические. Игнорируя уровень сложности приборов, вездесущий основополагающий принцип остается прежним. Базис составляет измерение сопротивлений тензодатчиков. Мастера, ведя ремонт электронных весов напольных, проводят единообразно. Профессиональное знание принципов работы прибора позволит не бояться испортить вмешательством дела. Мастер не стронет ключевые детали.

Электронная начинка

Напольные весы электронного типа составлены четырьмя основополагающими элементами:

1. Тензодатчики.
2. Дисплей.
3. Электронная печатная плата.
4. Кнопки.

Первое запомним — дисплей вне поля наших возможностей. Если под герметичный пакет проникнет воздух, поляризация кристаллов нарушится, экран станет безобразно черным, покроется разводами. Запрещено трогать винтики, клей, крепеж, удерживающий деталь.

Последний элемент может отсутствовать в простых моделях. Кнопки напольных весов сенсорные, осмотр начинайте батарейками. Таблетка рабочим напряжением 3 вольта.

Замечание. Вытащенная таблетка работает на другом менее мощном приборе? Факт не значит, что источник питания достаточен бытовым напольным весам. Купите новую батарейку. Проводя тестирования, подходящим источником питания снабдите клеммы напряжением 3 вольта постоянного тока, посмотрите реакцию весов. Дальнейший ремонт напольных весов целесообразен, если предыдущий шаг лишен эффекта.

Визуальный осмотр

Сначала разберем весы. Крышка откручивается, производится визуальный осмотр прибора. Исследованию подлежат:

• качество электрических соединений, монтажа электронной платы напольных весов;
• целостность деталей, независимо от назначения.

Произведенных действий достаточно для определения характера неполадок. Оторванные провода припаяйте обратно, поврежденные дорожки электронной платы — восстановите. Место дефекта зачищается наждаком, обезжиривается, лудится. Сверху напаивается перемычка, солидный слой олова. Поврежденное место желательно покрыть специальным лаком, сгодится для ногтей (женский).

Погнуты внутренние рамы, видно: весы опробовал слон, массой превышающий предельно допустимую ремонтируемой модели… Стоит аккуратно выровнять металлические изделия, чтобы детали приняли прежнюю форму. Используйте стандартные измерительные приборы: строительный уровень, штангенциркуль, уголок.

Механические повреждения приводят к выдаче неправильных показаний. Исправление деталей напольных весов завершается стопроцентным восстановлением работоспособности. Чиня весы, поработайте отверткой, плоскогубцами. Если визуальный осмотр не выявил повреждений, проводим дальнейшее чтение материала. Пригодится крупица теории для понимания принципов работы напольных весов, создания представления о методике починки.

Тензодатчики

Отбросим общеизвестную информацию о механических весах. Платформа электронных собратьев неподвижна. Измерением занимаются ножки. Под каждой спрятались прочные рамы твердого сплава, деформирующиеся, когда человек эксплуатирует весы.

Изменения невозможно зафиксировать глазом, разница настолько мала – не определить строительным уровнем. На каждой раме присутствует крошечная пластинка поперечником менее 2 сантиметров. Означенное – сенсорный узел электронных весов. Деталь служит базисом для напольных и прочих моделей. Различаются изделия способом монтажа тензометрического датчика.

Чувствительная пластина намертво впечатана в раму, залита компаундом (клеем). Сенсор питают три провода, ведущие измерение сопротивлений плеч моста. Человек хочет знать массу тела, попирает платформу, четыре угловые рамы прогибаются, деля пропорционально длинам избыточную массу. Итоговые показания получаются суммированием цифр. Процессом заведует печатная плата весов: три провода проходят в каждый угол.

Измерительный мост сформирован квадратом, каждая сторона содержит резистор. Одна диагональ получает питание, другая – является источником показаний. Официальные источники замалчивают состав принципиальных схем. Предположим, два резистора облюбовали раму, прочие — печатную плату весов. Три провода гарантируют надежное электрическое соединение. Подробное объяснение дается, дабы читатель понял: повредить датчики весов сложно. Обыкновенные железки, разрушаемые исключительно механическим путем. Противостоят влаге (но не печатная плата).

Тензодатчик сломался

Модель весов характеризуется предельным весом устанавливаемого груза (человеческого тела, гири), лимит нельзя превышать – погнете силовые элементы рамы. Достаточно выпрямить железо, восстанавливая работоспособность, как говорилось выше.

Допустим, визуально напольные весы в полном порядке. Выявить неполадку поможет тестер. Каждый датчик аккуратно отпаивается от платы, измеряются сопротивления меж тремя проводами. В четырех углах напольных весов результат должен быть одинаковым. Если наблюдается разрыв, неполадка найдена.

Рекомендуется осторожно расковырять клей (компаунд), закрывающий чувствительную пластину. Механическое повреждение детали мгновенно вызовет полный отказ узла. Внутри обнаружится пластинка медного цвета: здесь припаяно три проводка. Редко, но бывает, один оторван. Восстановите электрическое соединение, работоспособность напольных весов будет возобновлена.

Обнаружив мертвый датчик, найдите (купите) аналогичный. Ремонт кухонных весов не затруднит: в продаже найдете большое число моделей тензодатчиков. Пусть конструктивный элемент куплен, возникает проблема калибровки. Требуется специальная аппаратура, практически подобрать сторонний датчик, демонстрирующий схожие параметры, сложно. Напольные весы могут сильно врать.

Калибровка, назначение

Тензодатчик уникален, копия отсутствует во Вселенной, даже если два сравниваемых изделия неразлучной парой покинули конвейер. Мостовые соединения, проводя измерения, всегда будут давать погрешность, калибровка призвана устранить негативное явление. Отметим хитрость. Поскольку итоговый вес вычисляется суммированием, если неисправен единственный датчик напольных весов, можно исключить из процесса поломанную ногу. Предложим два варианта действий:

• попросту освободите неисправную ножку от нагрузки;
• либо имитируйте нужные значения нулевой нагрузки омическими резисторами.

Первое работает, если датчик врет, неверно откалиброван. Второе (смотри список) производится с легкостью, ведь ранее сопротивления измерены. Осталось подсоединить согласно схеме и аккуратно уложить внутрь корпуса. Неисправный датчик отсоединяется, продолжая играть роль обыкновенной ножки. Сумматоры будут засчитывать вес ножки как нуль.

Некоторые модели позволят вручную провести калибровку, свойственно профессиональным моделям, редко встречается в быту. Раскопав схожий сломанный экземпляр, изымите необходимые детали.

Важно понять: ремонт напольных весов своими руками требует обыкновенной смекалки. Умный прибор — кучка резисторов плюс микроскопическая электронная плата.

Биологические параметры

Последние новинки показывают вес тела, дольный состав человеческих тканей:

• мышечной;
• подкожного жира;
• костей;
• воды;
• висцерального жира.

Первые четыре параметра нужны спортсменам, составляющим методики тренировки, последний показатель характеризует отложения, устилающие внутренние органы. Вредные жиры, способствующие возникновению заболеваний. Умные напольные весы расскажут о текущих значениях параметра, порекомендуют калорийность суточного рациона для достижения эффекта оздоровления. Причем уровень реальной физической активности не важен. Параметр задается специальными командами, изменяя конечный размер калорийности пищи.

Чудесные напольные весы смотрятся потрясающе. Гораздо проще, чем представляется человеческому воображению.

Весы биометрические

Разнообразные домашние напольные весы различает электронная начинка. Модели, определяющие биометрические параметры организма, набор резисторов, микросхем. Ничем не отличаются приборы от простейших китайских розовых напольных весов для девочек-подростков.

А биологические параметры? Подсчитывает микросхема, руководствуясь априорными сведениями, введенными пользователем согласно руководству. Математические операции проводит встроенный контроллер, собирающий показания тензодатчиков. Излишне бояться напольных весов, какими бы сложными ни казались.

Заключение

Избегайте заниматься ремонтом бытовых напольных электронных весов, стоящих на гарантии. Не стиральная машина, но дорогие модели, оформленные должным порядком, ремонтируются профессионалами.

Тяжелыми случаями занимаются частные фирмы. Восстанавливают работоспособность электронных весов. Мероприятия сопровождаются калибровкой. Очередной вариант устранения неисправности. Тарирование – научное слово чуждо слуху большинства граждан. Смысл процесса ограничен соотнесением физических состояний датчика с цифрами.

Наступающий век микроконтроллеров делает гипотетически возможным создание умных приборов рядовыми гражданами. Уникальные сведения интернета расширяют кругозор, помогая осваивать незнакомые профессии. Программирование алгоритмов требует специального склада ума. Тренироваться можете везде: магазин, логистика собственных передвижений, вычисления мысленно. Профессионалы препятствуют вмешательству извне. Основы науки передаются узким кругом людей. Интернет помогает изменить устаревающие традиции.

Источник

Весы bosch ppw3120 01 не работают

Вот уже несколько лет являюсь вполне довольным обладателем электронных весов Bosch PPW 3120. Претензий к ним никогда не было, работали всегда хорошо без проблем и глюков. Но несколько месяцев назад на очередных домашних посиделках, родственники увидели у меня весы и решили повзвешиваться. И все бы ничего, если бы на весы не встал самый «мощный» родственник, вес которого, по его словам, не превышал максимально допустимых 150 кг. Под его весом весы застонали, что то поморгали и выпали в ошибку. После этого они спокойно включились, но показывали вес всегда 40-50 кг, кто бы на них не встал.После этого случая я их убрал в шкаф и не доставал до этого момента за не надобностью, а тут появилось желание взвешаться. Было решено воскресить весы.

С предысторией я Вас ознакомил, теперь перейдем непосредственно к весам. Чтобы понять что с ними случилось их нужно разобрать. Сначала извлекаем 2 3-х вольтовые батарейки, чтобы обезточить часы и откручиваем 12 болтов. Несмотря на то, что нижняя крышка выполняет по большому счету только декоративную функцию, прикрутили её основательно.

Под крышкой мы видим 4 ножки, батарейный отсек, платку с мозгом, экраном и кнопками, и провода соединяющие все это вместе.

Первое, что сразу бросилось в глаза, это то что ко всем 4-м ножкам идут провода, и видимо это и есть датчики веса. Так и оказалось, при более близком осмотре я узнал в этих ножках тензодатчики. Для справки: тензодатчик — это прибор для измерения деформации конструкции, и насколько я помню в весах используют тензорезистивный датчик, он меняет свое сопротивление при деформации.

У передних и задних ножек я заметил небольшое отличие, а именно наличие в ножке резинового кольца — разделителя и наличие дополнительного контакта с уходящим от него проводом. Это оказались кнопки, при первом нажатии на весы резиновое кольцо сплющивается, контакты замыкаются и весы включаются. После включения весы ждут пока обе кнопки не будут замкнуты, что будет означать что человек уже встал на весы, причем обеими ногами.

Дальше можно было и не разбирать, но из-за любопытства и для большего удобства, я открутил все оставшиеся болтики и отделил всю электронику от корпуса. И начал все подробно рассматривать.

Сравнивая между собой все ножки, я заметил что задние сильно отличаются от передних, на фото ниже видно, не совсем отчетливо, но видно что передний датчик горизонтальный а задний с перекосом, но так не было задумано, они должны быть одинаковыми, и со вторым задним датчиком оказалось то же самое.

На рисунке ниже я попробовал изобразить как все это работает, вернее одну ножку. Вес человека равномерно распределяется на все 4 ножки, что во первых несколько уменьшает нагрузку на каждый датчик, а во вторых позволяет увеличить точность измерений. Крепление тензодатчика вместе с ним образует что то вроде очень тугой пружины. Красными стрелочками изображен человек, который давит на ножки своим весом, а синей стрелочкой направление деформации тензодатчика( причем направление деформации именно той стороны где стрелочка, вторая сторона должна оставаться неподвижной). В моем случае, при попытке взвешивания родственника произошла деформация не тензодатчика, а самой конструкции(крепежей). Видимо он когда вставал на весы, большую часть массы определил как раз таки на задние ножки и они не выдержали. А так как крепежи уже погнуты то весы и не видят веса который на них, потому что получающаяся пружинка уже не пружинит а зафиксирована в одном положении, весы и показывают неправильный вес.

Каких либо внятных опознавательных знаков я на датчиках найти не смог, а следовательно и информации по ним, поэтому даже если и разобраться какой из трех проводков за что отвечает, то нету каких то точных значений к которым надо стремится, да и честно говоря, это не совсем просто и удобно: необходимо включить весы зажатием контакта, подождать 2-3 секунды и потом зажать контакты обоих задних ножек, положить вес и попытаться что то измерить за считанные секунды, попробовал, помучился и понял что это не вариант. В голове проскочила мысль что заводской точность не получится добиться даже в случае успеха и пришла идея как отремонтировать весы. Дальше все до безобразия просто, я взял строительный уровень, плоскую отвертку и нашел ровную горизонтальную поверхность. Выравнивал отверткой, аккуратно чтобы ничего не повредить(ни крепежи, ни датчик, ни руки), даже не смотря на то что все выполнено достаточно крепко.

После выравнивания всех ножек, я собрал весы. пришло время испытать, что же я натворить успел. Встал на весы и увидел достаточно правдоподоный вес, но если Вы помните то ремонтом я и занялся, после того как я появилось желание взвешаться, и собственно мой вес эталонным считать нельзя. начал искать груз, причем с точно известным весом. Под руку попались блины от гантелей. Тут я выяснил что весы не реагируют на вес менее 10 кг, поэтому в качестве груза я использовал всю гантелю целиком, тем более что в ее вес я знаю точно. Входе многократных измерений была выявлена погрешность измерения в 200-300 гр, что в принципе не так и много в соотношении с человеческим весом( тем более в соотношении с моим центнером). Миссия выполнена успешно и весы вернулись в работоспособное состояние.

Возможно эта статья поможет кому нибудь отремонтировать свои весы, а кому то было просто интересно увидеть что внутри электронных весов и хотя бы немного представить как они работают. Успешного Вам ремонта.

Источник

Soleg

NOMEKOP

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

• Диагностика
• Определение неисправности
• Выбор метода ремонта
• Поиск запчастей
• Устранение дефекта
• Настройка

Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

• не включается
• не корректно работает какой-то узел (блок)
• периодически (иногда) что-то происходит

Если у Вас есть свой вопрос по определению дефекта, способу его устранения, либо поиску и замене запчастей, Вы должны создать свою, новую тему в соответствующем разделе.

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

• Прошивки ТВ (упорядоченные)
• Запросы прошивок для ТВ
• Прошивки для мониторов
• Запросы разных прошивок
• . и другие разделы

По вопросам прошивки Вы должны выбрать раздел для вашего типа аппарата, иначе ответ и сам файл Вы не получите, а тема будет удалена.

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

• Схемы телевизоров (запросы)
• Схемы телевизоров (хранилище)
• Схемы мониторов (запросы)
• Различные схемы (запросы)

Внимательно читайте описание. Перед запросом схемы или прошивки произведите поиск по форуму, возможно она уже есть в архивах. Поиск доступен после создания аккаунта.

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Marking (маркировка) — обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

Package (корпус) — вид корпуса электронного компонента

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

• DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
• SOT-89 — пластковый корпус для поверхностного монтажа
• SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
• TO-220 — тип корпуса для монтажа (пайки) в отверстия
• SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
• TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
• BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Сокращение	Краткое описание
LED	Light Emitting Diode — Светодиод (Светоизлучающий диод)
MOSFET	Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
EEPROM	Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память
eMMC	embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
LCD	Liquid Crystal Display — Жидкокристаллический дисплей (экран)
SCL	Serial Clock — Шина интерфейса I2C для передачи тактового сигнала
SDA	Serial Data — Шина интерфейса I2C для обмена данными
ICSP	In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
IIC, I2C	Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
PCB	Printed Circuit Board — Печатная плата
PWM	Pulse Width Modulation — Широтно-импульсная модуляция
SPI	Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
USB	Universal Serial Bus — Универсальная последовательная шина
DMA	Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора
AC	Alternating Current — Переменный ток
DC	Direct Current — Постоянный ток
FM	Frequency Modulation — Частотная модуляция (ЧМ)
AFC	Automatic Frequency Control — Автоматическое управление частотой

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Кто отвечает в форуме на вопросы ?

Ответ в тему Напольные весы Bosch, как отколибровать? как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Как найти нужную информацию по форуму ?

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

По каким еще маркам можно спросить ?

По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

Какие еще файлы я смогу здесь скачать ?

При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

Источник

Ремонт электронных весов напольных

Электронные весы действуют иными путями, нежели механические. Игнорируя уровень сложности приборов, вездесущий основополагающий принцип остается прежним. Базис составляет измерение сопротивлений тензодатчиков. Мастера, ведя ремонт электронных весов напольных, проводят единообразно. Профессиональное знание принципов работы прибора позволит не бояться испортить вмешательством дела. Мастер не стронет ключевые детали.

Электронная начинка

Напольные весы электронного типа составлены четырьмя основополагающими элементами:

1. Тензодатчики.
2. Дисплей.
3. Электронная печатная плата.
4. Кнопки.

Первое запомним — дисплей вне поля наших возможностей. Если под герметичный пакет проникнет воздух, поляризация кристаллов нарушится, экран станет безобразно черным, покроется разводами. Запрещено трогать винтики, клей, крепеж, удерживающий деталь.

Последний элемент может отсутствовать в простых моделях. Кнопки напольных весов сенсорные, осмотр начинайте батарейками. Таблетка рабочим напряжением 3 вольта.

Замечание. Вытащенная таблетка работает на другом менее мощном приборе? Факт не значит, что источник питания достаточен бытовым напольным весам. Купите новую батарейку. Проводя тестирования, подходящим источником питания снабдите клеммы напряжением 3 вольта постоянного тока, посмотрите реакцию весов. Дальнейший ремонт напольных весов целесообразен, если предыдущий шаг лишен эффекта.

Визуальный осмотр

Сначала разберем весы. Крышка откручивается, производится визуальный осмотр прибора. Исследованию подлежат:

• качество электрических соединений, монтажа электронной платы напольных весов;
• целостность деталей, независимо от назначения.

Произведенных действий достаточно для определения характера неполадок. Оторванные провода припаяйте обратно, поврежденные дорожки электронной платы — восстановите. Место дефекта зачищается наждаком, обезжиривается, лудится. Сверху напаивается перемычка, солидный слой олова. Поврежденное место желательно покрыть специальным лаком, сгодится для ногтей (женский).

Погнуты внутренние рамы, видно: весы опробовал слон, массой превышающий предельно допустимую ремонтируемой модели… Стоит аккуратно выровнять металлические изделия, чтобы детали приняли прежнюю форму. Используйте стандартные измерительные приборы: строительный уровень, штангенциркуль, уголок.

Механические повреждения приводят к выдаче неправильных показаний. Исправление деталей напольных весов завершается стопроцентным восстановлением работоспособности. Чиня весы, поработайте отверткой, плоскогубцами. Если визуальный осмотр не выявил повреждений, проводим дальнейшее чтение материала. Пригодится крупица теории для понимания принципов работы напольных весов, создания представления о методике починки.

Тензодатчики

Отбросим общеизвестную информацию о механических весах. Платформа электронных собратьев неподвижна. Измерением занимаются ножки. Под каждой спрятались прочные рамы твердого сплава, деформирующиеся, когда человек эксплуатирует весы.

Изменения невозможно зафиксировать глазом, разница настолько мала – не определить строительным уровнем. На каждой раме присутствует крошечная пластинка поперечником менее 2 сантиметров. Означенное – сенсорный узел электронных весов. Деталь служит базисом для напольных и прочих моделей. Различаются изделия способом монтажа тензометрического датчика.

Чувствительная пластина намертво впечатана в раму, залита компаундом (клеем). Сенсор питают три провода, ведущие измерение сопротивлений плеч моста. Человек хочет знать массу тела, попирает платформу, четыре угловые рамы прогибаются, деля пропорционально длинам избыточную массу. Итоговые показания получаются суммированием цифр. Процессом заведует печатная плата весов: три провода проходят в каждый угол.

Измерительный мост сформирован квадратом, каждая сторона содержит резистор. Одна диагональ получает питание, другая – является источником показаний. Официальные источники замалчивают состав принципиальных схем. Предположим, два резистора облюбовали раму, прочие — печатную плату весов. Три провода гарантируют надежное электрическое соединение. Подробное объяснение дается, дабы читатель понял: повредить датчики весов сложно. Обыкновенные железки, разрушаемые исключительно механическим путем. Противостоят влаге (но не печатная плата).

Тензодатчик сломался

Модель весов характеризуется предельным весом устанавливаемого груза (человеческого тела, гири), лимит нельзя превышать – погнете силовые элементы рамы. Достаточно выпрямить железо, восстанавливая работоспособность, как говорилось выше.

Допустим, визуально напольные весы в полном порядке. Выявить неполадку поможет тестер. Каждый датчик аккуратно отпаивается от платы, измеряются сопротивления меж тремя проводами. В четырех углах напольных весов результат должен быть одинаковым. Если наблюдается разрыв, неполадка найдена.

Рекомендуется осторожно расковырять клей (компаунд), закрывающий чувствительную пластину. Механическое повреждение детали мгновенно вызовет полный отказ узла. Внутри обнаружится пластинка медного цвета: здесь припаяно три проводка. Редко, но бывает, один оторван. Восстановите электрическое соединение, работоспособность напольных весов будет возобновлена.

Обнаружив мертвый датчик, найдите (купите) аналогичный. Ремонт кухонных весов не затруднит: в продаже найдете большое число моделей тензодатчиков. Пусть конструктивный элемент куплен, возникает проблема калибровки. Требуется специальная аппаратура, практически подобрать сторонний датчик, демонстрирующий схожие параметры, сложно. Напольные весы могут сильно врать.

Калибровка, назначение

Тензодатчик уникален, копия отсутствует во Вселенной, даже если два сравниваемых изделия неразлучной парой покинули конвейер. Мостовые соединения, проводя измерения, всегда будут давать погрешность, калибровка призвана устранить негативное явление. Отметим хитрость. Поскольку итоговый вес вычисляется суммированием, если неисправен единственный датчик напольных весов, можно исключить из процесса поломанную ногу. Предложим два варианта действий:

• попросту освободите неисправную ножку от нагрузки;
• либо имитируйте нужные значения нулевой нагрузки омическими резисторами.

Первое работает, если датчик врет, неверно откалиброван. Второе (смотри список) производится с легкостью, ведь ранее сопротивления измерены. Осталось подсоединить согласно схеме и аккуратно уложить внутрь корпуса. Неисправный датчик отсоединяется, продолжая играть роль обыкновенной ножки. Сумматоры будут засчитывать вес ножки как нуль.

Некоторые модели позволят вручную провести калибровку, свойственно профессиональным моделям, редко встречается в быту. Раскопав схожий сломанный экземпляр, изымите необходимые детали.

Важно понять: ремонт напольных весов своими руками требует обыкновенной смекалки. Умный прибор — кучка резисторов плюс микроскопическая электронная плата.

Биологические параметры

Последние новинки показывают вес тела, дольный состав человеческих тканей:

• мышечной;
• подкожного жира;
• костей;
• воды;
• висцерального жира.

Первые четыре параметра нужны спортсменам, составляющим методики тренировки, последний показатель характеризует отложения, устилающие внутренние органы. Вредные жиры, способствующие возникновению заболеваний. Умные напольные весы расскажут о текущих значениях параметра, порекомендуют калорийность суточного рациона для достижения эффекта оздоровления. Причем уровень реальной физической активности не важен. Параметр задается специальными командами, изменяя конечный размер калорийности пищи.

Чудесные напольные весы смотрятся потрясающе. Гораздо проще, чем представляется человеческому воображению.

Весы биометрические

Разнообразные домашние напольные весы различает электронная начинка. Модели, определяющие биометрические параметры организма, набор резисторов, микросхем. Ничем не отличаются приборы от простейших китайских розовых напольных весов для девочек-подростков.

А биологические параметры? Подсчитывает микросхема, руководствуясь априорными сведениями, введенными пользователем согласно руководству. Математические операции проводит встроенный контроллер, собирающий показания тензодатчиков. Излишне бояться напольных весов, какими бы сложными ни казались.

Заключение

Избегайте заниматься ремонтом бытовых напольных электронных весов, стоящих на гарантии. Не стиральная машина, но дорогие модели, оформленные должным порядком, ремонтируются профессионалами.

Тяжелыми случаями занимаются частные фирмы. Восстанавливают работоспособность электронных весов. Мероприятия сопровождаются калибровкой. Очередной вариант устранения неисправности. Тарирование – научное слово чуждо слуху большинства граждан. Смысл процесса ограничен соотнесением физических состояний датчика с цифрами.

Наступающий век микроконтроллеров делает гипотетически возможным создание умных приборов рядовыми гражданами. Уникальные сведения интернета расширяют кругозор, помогая осваивать незнакомые профессии. Программирование алгоритмов требует специального склада ума. Тренироваться можете везде: магазин, логистика собственных передвижений, вычисления мысленно. Профессионалы препятствуют вмешательству извне. Основы науки передаются узким кругом людей. Интернет помогает изменить устаревающие традиции.

Источник
