Коды ошибок абс тойота карина

Всем привет, статью решил добавить для себя, что бы не искать ее. Сделал самодиагностику и вылезло много ошибок
ДВС- 21
ABS- 33 34 49
SRS- 14
буду исправлять все ошибки.

ДВИГАТЕЛЬ:
Коды самодиагностики считываются по числу вспышек индикатора «CHECK ENGINE» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом

DLC1
или «TC»-«CG» разъема DLC3 под приборной

DLC3 или OBD2
панелью и включенном зажигании.
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
19 — Датчик положения педали акселератора (P1121)
21 — Кислородный датчик (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
34 — Система турбо-наддува
35 — Датчик давления турбо-наддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200)

АКПП:
Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах
«TC»-«CG» (13-4) разъема DLC3 под приборной панелью и включенном зажигании
(при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).
11 — Норма
37 — Датчик частоты вращения входного вала АКПП (Р1705)
38 — Датчик температуры рабочей жидкости АКПП
42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)
44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 — Соленоид управления давлением гидроаккумулятора (Р1765)
61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)
62 — Соленоид №1 (Р0753)
63 — Соленоид №2 (Р0758)
64 — Соленоид муфты блокировки гидротрансформатора (Р0773)
67 — Датчик частоты вращения входного вала АКПП
68 — Соленоид управления муфтой блокировки гидротрансформатора
73 — Соленоид муфты блокировки межосевого дифференциала

Диагностика системы ABS:
Считывание кодов (модели с разъемом DLC3) (OBD-II)
— Перемкните выводы «ТС» (13) и «CG»(4) разъема DLC3.
— Включите зажигание.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «CG».

Сброс кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» (13) и «CG» (4) разъема DLC3.
— Включите зажигание.
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выводов «TC» и «CG».
11 — Реле э/м клапана (обрыв цепи)
12 — Реле э/м клапана (короткое замыкание в цепи)
13 — Реле электронасоса (обрыв цепи)
14 — Реле электронасоса (короткое замыкание в цепи)
21 — Э/м клапан переднего правого колеса (обрыв или короткое замыкание)
22 — Э/м клапан переднего левого колеса (обрыв или короткое замыкание)
23 — Э/м клапан заднего правого колеса (обрыв или короткое замыкание)
24 — Э/м клапан заднего левого колеса (обрыв или короткое замыкание)
31 — Датчик частоты вращения переднего правого колеса (неисправность)
32 — Датчик частоты вращения переднего левого колеса (неисправность)
33 — Датчик частоты вращения заднего правого колеса (неисправность)
34 — Датчик частоты вращения заднего левого колеса (неисправность)
41 — Слишком высокое или слишком низкое напряжение аккумуляторной батареи
43 — Датчик замедления (неисправность в цепи)
44 — Датчик замедления (обрыв или короткое замыкание в цепи)
49 — Выключатель стоп-сигналов (обрыв цепи)
51 — Цепь питания электронасоса (обрыв или короткое замыкание в цепи)
71 — Датчик частоты вращения переднего правого колеса (низкий уровень сигнала)
72 — Датчик частоты вращения переднего левого колеса (низкий уровень сигнала)
73 — Датчик частоты вращения заднего правого колеса (низкий уровень сигнала)
74 — Датчик частоты вращения заднего левого колеса (низкий уровень сигнала)
75 — Датчик частоты вращения переднего правого колеса (неверное изменение сигнала)
76 — Датчик частоты вращения переднего левого колеса (неверное изменение сигнала)
77 — Датчик частоты вращения заднего правого колеса (неверное изменение сигнала)
78 — Датчик частоты вращения заднего левого колеса (неверное изменение сигнала)
79 — Датчик замедления (неисправность)

Про SRS
Коды самодиагностики считываются аналогично прочим, по числу вспышек индикатора «SRS» при замкнутых выводах «TC»-«CG» (13-4) разъема DLC3 под приборной панелью и включенном зажигании.
Стирание кодов должно происходить при выключении зажигание.
Если коды сохраняются, необходимо провести процедуру очистки:
— подсоединить два провода к выводам «TC» и «AB»
— включить зажигание и подождать не менее 6 секунд
— поочередно, раз в секунду, замыкать на массу выводы «TC» и «AB» (пауза между замыканием — менее 0,2 секунды)
— после третьего замыкания вывода «TC» индикатор должен замигать с высокой частотой — значит коды стерты.
11 — Воспламенитель ПБ водителя (замыкание на массу)
12 — Воспламенитель ПБ водителя (замыкание на питание)
13 — Воспламенитель ПБ водителя (замыкание в цепи)
14 — Воспламенитель ПБ водителя (разрыв в цепи)
15 — Передний правый датчик SRS (замыкание или разрыв в цепи)
15 — Передний правый датчик SRS (замыкание на массу или питание)
16 — Передний левый датчик SRS (замыкание или разрыв в цепи)
16 — Передний левый датчик SRS (замыкание на массу или питание)
31 — Неисправность блока управления SRS
51 — Воспламенитель ПБ пассажира (замыкание на массу)
52 — Воспламенитель ПБ пассажира (замыкание на питание)
53 — Воспламенитель ПБ пассажира (замыкание в цепи)
54 — Воспламенитель ПБ пассажира (разрыв в цепи)
61 — Воспламенитель преднатяжителя ремня водителя (замыкание на массу)
62 — Воспламенитель преднатяжителя ремня водителя (замыкание на питание)
63 — Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)
64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)
71 — Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)
72 — Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)
73 — Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)
74 — Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)

Информация по разъёму DIAGNOSIS Toyota

Система впрыска Toyota до 98 года имеет разьем диагностики DLC1. Обычно он находится под капотом слева и представляет собой коробочку с надписью «DIAGNOSIS».

E1
Это «масса». Earth.

B+
«Плюс» батареи. Появляется при включении зажигания.

IGN-
Вывод коммутатора — для выносного тахометра.

TE1
Вывод для чтения кодов системы EFI.
Диагностика: «Normal mode»

Взять любой провод (а лучше маломощную лампочку-пробник) и замкнуть им выводы «ТЕ1» и «Е1» (DLC No.1 или DLC No.2). В «старых» системах «Т» или «ТЕ». После этого, включив зажигание, следите за лампочкой «CHECK» (лампочка с изображением двигателя, она же «MIL»). Коды можно считать, подключив светодиод к «W».

Коды самодиагностики АКПП считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1», при этом овердрайв должен быть включен.

TE2
Диагностика: «Test mode»

Накопление кодов в этом режиме происходит при замыкании контактов «Е1» и «Те2» перед включением зажигания. После этого автомобиль должен проехать примерно 15 км. После остановки двигатель не глушат и на холостом ходу соединяются контакты Е1-Те1 и производится считывание кодов. Снятие перемычек производится в обратной последовательности.

W
Вывод лампочки Чек. Подключение очень маломощного светового индикатора между «B+» и «W» дублирует лампочку «Check Engine» на панели приборов.

Ox
Вывод датчика кислорода. Можно измерить напряжение (и его изменение во времени) на датчике. Если подключить осциллограф. Или высокоомный быстрый вольтметр.

Fp
Вывод для измерения или подачи напряжения на бензонасос без запуска двигателя. Установите перемычку B+ — Fp. При включении зажигания сразу заработает бензонасос.

Vf1
Vf-feedback voltage — контакт, напряжение на котором является результатом анализа компьютером датчика кислорода и системы. Читайте подробную выкладку на сайте: «Лямбда-зонд: Проверка по-американски.»

Tс
Используется для считывания кодов самодиагностики дополнительных устройств автомобиля (Перемыкание Tc E1 в разъёме вызывает индикацию кодов лампочкой ABS, SRS, TRC OFF и Hight control).

Считывание кодов ABS

Включите зажигание.
Перемкните выводы «ТС» и «E1» разъема DLC1.
Снимите перемычку с выводов «WA» и «WB».
Через 4 секунды считайте код по количеству вспышек индикатора ABS.
Снимите перемычку с выводов «TC» и «E1».
Установите перемычку на выводы «WA» и «WB».
Сброс кодов ABS

Включите зажигание.
Перемкните выводы «ТС» и «E1»
Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
Индикатор должен выводить код нормы (мигать 2 раза в секунду).
Выключите зажигание.
Снимите перемычку с выводов «TC» и «E1».
Убедитесь, что индикатор ABS погас.
Коды самодиагностики SRS (Toyota) считываются аналогично прочим, по числу вспышек индикатора «SRS» при замкнутых выводах «TC»-«E1». Стирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки.

Система контроля давления в шинах предусматривает свою собственную самодиагностику. Коды считываются стандартным для Toyot’ы способом по количеству вспышек индикатора при включенном зажигании и замкнутых выводах «TC» и «E1». Удаление кодов производится аналогично стиранию кодов системы ABS.

Коды самодиагностики 4WS считываются по той же методике, что и коды неисправностей двигателя, по числу вспышек индикатора «4WS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом и включенном зажигании.

AB
Стирание кодов неисправностей SRS:

подсоединть два провода к выводам «TC» и «AB»
включить зажигание и подождать не менее 6 секунд
поочередно, раз в секунду, замыкать на массу выводы «TC» и «AB» (пауза между замыканием — менее 0,2 секунды)
после третьего замыкания вывода «TC» индикатор должен замигать с высокой частотой — значит коды стерты
Никогда не стирайте код сигнала неисправности системы подушки безопасности не проверив и не выяснив значение!

Ts
Предназначен для считывания кодов самодиагностики (проверки отклонений напряжения) датчиков скорости ABS and Traction Control System, которые не могут быть обнаружены обычной самодиагностикой.

Обнуление системы контроля давления в шинах
Обнуление системы контроля давления в шинах и её предварительная настройка должна производиться после выполнения любых работ, связанных с заменой колес, шин или дисков (давление во всех четырех колесах должно быть правильно отрегулировано).

модели без установочной кнопки и с разъемом DLC1
Включите зажигание.
Перемкните выводы «TS» и «E1»
Через 30 секунд нажмите педаль тормоза и удерживайте ее, пока индикатор системы не мигнет 3 раза с интервалом в 2 секунды.
модели c установочной кнопкой и с разъемом DLC1
Установочные кнопки отличаются характерной формой и расположением — в нижней части панели приборов со стороны водителя.

Включите зажигание.
Перемкните выводы «TS» и «E1»
Нажмите установочную кнопку и удерживайте ее, пока индикатор системы не мигнет 3 раза.
После этого, чтобы система сохранила правильные установки, необходимо проехать некоторое расстояние.
TT
используется при проверке автоматических трансмиссий. Для проверки АКПП — перемкнуть выводы «E1-TT»

Vf2, CC2, Ox2
При комплектации автомобиля двумя лямбда-зондами контакты выполняют аналогичные Vf1, CC0 и Ox1 функции для второго датчика.

OP1
считывание кодов самодиагностики иммобилайзера.

TD
отключение Air Suspension System.

На автомобилях с OBD-II для внутреннего японского рынка установлен разъем DLC No.1, но в нем отсутствуют контакты «Te1», «Te2», «W», «Vf», «Cco», «Ox», «Ign» — будьте внимательны!

Внимание: при диагностике датчиков частоты вращения тормозная система работает, как обычная (ABS не работает).

1. Убедитесь, что напряжение аккумуляторной батареи (при выключенном зажигании) соответствует номинальному значению.

• Номинальное напряжение — 10-14 В

2. Проверьте индикатор ABS.

а) Включите зажигание.

б) Убедитесь, что индикатор загорается на три секунды. Если это не так, то отремонтируйте или замените (при необходимости) предохранитель, лампу индикатора и жгут проводов.

3. Считайте коды неисправностей.

а) Выключите зажигание.

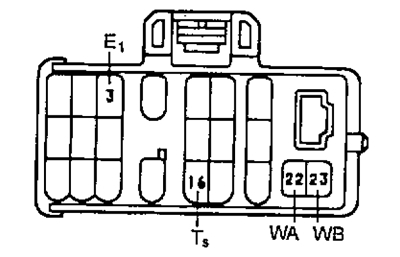

б) Закоротите выводы T_с и E₁ диагностического разъема.

в) Включите зажигание.

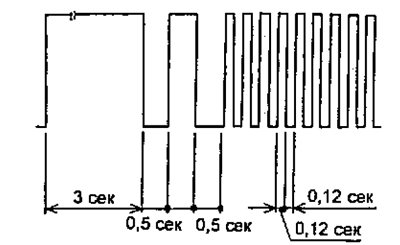

г) Если система ABS в норме, то мигания индикатора будут соответствовать указанным на .рисунке.

Код нормального состояния системы ABS

4. (Датчики частоты вращения (ABS))

Проверка при движении автомобиля.

а) Затяните рычаг стояночного тopмоза.

б) На несколько секунд разгоните автомобиль до скорости более 80 км/ч. Убедитесь, что индикатор мигает соответственно диаграмме на рисунке.

5. Чтение кодов неисправностей.

а) Остановите автомобиль. Индикатор ABS будет мигать.

б) Закоротите клеммы T_с и E₁ диагностического разъема.

Примечание: снимите перемычку между выводами T_с и E₁ диагностического разъема.

в) Определите код неисправности по количеству вспышек индикатора ABS (см. таблицу «Коды неисправностей датчиков частоты вращения и датчика замедления»).

Примечание:

• — При нормальной работе индикатор мигает с частотой 2 раза в секунду.
• — Если имеются две или более неисправности, то сначала будет показана неисправность, имеющая наименьший код.

6. (Датчик замедления)

Проверьте высоту срабатывания датчика замедления.

а) Приподнимите заднюю часть автомобиля.

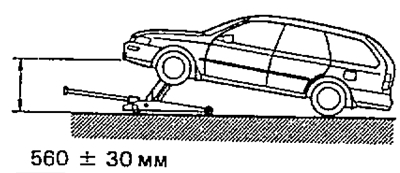

Внимание: измеряйте высоту, как показано на рисунке.

б) Убедитесь, что индикатор мигает. Если индикатор горит постоянно, то проверьте напряжение между выводом «IG» разъема датчика замедления и «землей».

• Номинальное напряжение — 10-14 В

Если напряжение в норме, то замените датчик замедления.

в) Опустите автомобиль.

г) Приподнимите переднюю часть автомобиля. Затем повторите пункты «б» и»в».

Внимание: измеряйте высоту, как показано на рисунке.

7. (Датчик замедления)

Проверка при движении.

а) Убедитесь, что индикатор ABS мигает. Если индикатор горит постоянно, то проверьте напряжение между выводом «IG» разъема датчика замедления и «землей».

• Номинальное напряжение — 10-14 В

Если напряжение в норме, то замените датчик замедления.

б) На скорости более 20 км/ч слегка нажмите на педаль тормоза.

в) Проверьте отсутствие изменений в миганиях индикатора, как показано на рисунке.

г) На скорости около 20 км/ч, нажмите на педаль тормоза сильнее.

д) Убедитесь, что при нажатии на педаль индикатор мигает, как показано на рисунке.

е) На скорости более 20 км/ч нажмите на педаль тормоза до упора.

ж) Убедитесь, что индикатор мигает.

При несоответствии описанию миганий индикатора, проверьте правильность установки датчика замедления. Если датчик замедления был установлен правильно, то замените его.

8. Замените или отремонтируйте неис-правные элементы системы.

Примечание: при ремонте или замене деталей ABS, выключите зажигание.

9. Разъедините клеммы T_с , T_s и E₁ диагностического разъема.

Таблица. Коды неисправностей системы ABS

Коды неисправностей датчиков частоты вращения и датчиков замедления

Материал из Toyota Carina E

Перейти к: навигация, поиск

Коды самодиагностики

Коды самодиагностики Текст взят из книги С.В. Корниенко «Ремонт японских автомобилей».

Любой современный японский автомобиль, имеющий электронный блок управления какой-либо системой (двигателем, автоматической коробкой передач, противобуксовочной системой и т. д.), имеет систему самодиагностики. Она представляет собой следующее. При отклонении показаний любого датчика от параметров, заложенных в компьютер, этот датчик отключается, и в блоке управления двигателем (если из строя вышел какой-нибудь датчик двигателя, например) включается обходная программа. Когда датчик снова станет исправным, например, после его замены, обходная программа снимется, и двигатель, если датчик относился к нему, заработает штатно. Пока будет включена обходная программа, на табло будет гореть аварийная или мигать штатная рабочая лампочка. После устранения неисправности или после замены дефектного датчика, если причина была в нем, аварийная лампочка (красного цвета) погаснет, а штатная рабочая лампочка (любого цвета) перестанет мигать и будет гореть непрерывно, как и положено при включении. Но информация о том, что была неисправность, заносится в память компьютера, и, если питание компьютера не отключалось (например, при снятии аккумуляторной батареи постоянное питание компьютера исчезает), эту информацию можно прочесть на панели приборов («Toyota») или на самом компьютере («Nissan»). Эту информацию на некоторых машинах («Mitsubishi») можно снять с помощью обычного вольтметра, подсоединив его должным образом, или с помощью специального диагностического оборудования.

Есть неисправности, при которых двигатель (если говорить о нем) глохнет, а есть такие, при которых все в работе двигателя на первый взгляд нормально, но, например, повышен расход топлива, или появился какой-то провал при увеличении оборотов и т.д. В любом случае на щитке приборов загорится аварийная лампочка и неисправность, вернее, ее код, будет занесена в память компьютера. Эта система очень удобна для диагностики случайных сбоев в работе двигателя. Например, на ходу этот двигатель заглох, но, пока вы вспоминали маму своей машины, что-то случилось на небесах и двигатель снова запускается и работает. Проверяй, не проверяй — все в нем исправно. Но что-то ведь было. И вот это «что-то», если оно было связано с электроникой, однозначно определено и занесено в память. Правда некоторые современные блоки управления системами автомобиля различают «тяжелые» и «легкие» неисправности. При возникновении «легкой» неисправности, ее код, после устранения, не заносится в память, конечно если эта неисправность исчезла. Например вы на машине проехались по жидкой грязи и датчики (хотя бы один) начали выдавать на электронный блок управления «ABS» плохие сигналы. Компьютер тут же отключит систему «ABS» и зажжет на панели приборов соответствующую сигнальную лампочку. Но когда грязь с датчиков оборотов колес будет смыта, сигнал с них на компьютер «ABS» пойдет нормальный, лампочка «ABS» на панели приборов погаснет и в памяти этого компьютера об этом ничего не будет записано. Также система самодиагностики очень удобна при ремонте автомобиля. Например его двигатель не заводится. В первую очередь надо включить ему режим самодиагностики и, если причина неполадки связана с неисправностью какого-нибудь датчика, лампочка «CHECK» покажет это, и весь ремонт сведется к замене дефектного датчика или ремонту его цепей.

Рассмотрим систему диагностики, применяемую в автомобилях фирмы «Toyota».

В этих автомобилях есть диагностические разъемы, которые называются «DLC 1» и «DLC 2» (Data Link Connector). Первый из них представляет собой пластмассовую прямоугольную коробочку, расположенную обычно слева по ходу автомобиля, на ней написано «DIAGNOSTIC». Самодиагностика двигателя выводится через лампочку «CHECK» на щитке приборов. Но на некоторых машинах вместо лампочки «CHECK» есть лампочка с изображением двигателя, это в общем, одно и то же. Так же имейте в виду, что в некоторых моделях дизельных машин для самодиагностики используется лампочка контроля накала свечей с изображением спирали. Неисправности автоматической трансмиссии в режиме самодиагностики обычно выводятся через лампочку «O\D» ( но это может быть и лампочка «POWER» или «A\T CHECK») а неисправности систем «ABS», «TRC», «SRS» через соответствующие контрольные лампочки. Второй диагностический разъем «DLC 2» находится под нижней частью панели с водительской стороны. Он имеет другую конфигурацию, поскольку предназначен в основном для подключения специального диагностического оборудования, но имеет те же выводы что и «DLC 1». Этот разъем, хотя и расположенный неудобно, позволяет диагностировать машину на ходу. На старых (по году разработки) моделях для диагностики имеется несколько круглых разъемов желтого цвета в моторном отсеке ближе к аккумуляторной батарее, которые идентичны разъему «DLC 1» (с надписью «DIAGNOSTIC» ). Разъема «DLC 1» в этом случае нет. Для самодиагностики своих автомобилей фирма «Toyota» использует два типа кодов. Первый — тип 09. Это двухзначный код со следующими параметрами. Ширина импульса — 0,5 секунд. Пауза между импульсами — 0,5 секунд. Пауза между десятками и единицами — 1,5 секунды. Пауза между кодами — 2,5 секунды. Пауза между сериями кодов — 4,5 секунды. Второй тип кода используемый фирмой «Toyota» — тип 10. Это однозначный код, где количество импульсов равно коду неисправности. Его параметры следующие. Ширина импульса — 0,5 секунд. Пауза между импульсами — 0,5 секунд. Пауза между кодами — 2,5 секунды. Пауза между сериями кодов — 4,5 секунды.

Для того чтобы отдиагностировать двигатель или автоматическую коробку передач, надо сделать следующее. Откройте капот автомобиля, и, найдя пластиковую коробочку с надписью «DIAGNOSTIC», откройте ее крышечку. С обратной стороны этой крышечки вы увидите маркировку выводов. Далее надо взять любой кусок провода и воткнуть его в разъемы так, чтобы замкнуть выводы «ТЕ1» и «Е1».После этого садитесь за руль и, включив зажигание и, выключив кондиционер и печку, следите за лампочками на щитке приборов. После включения зажигания лампочки «CHECK» и «O\D» начнут моргать. Если лампочки непрерывно и часто моргают ( вспышка — 0,5 сек., пауза — 0,5 сек.) более 11 раз, то это означает, что в вашей машине используется двухзначный код тип 09 и в памяти компьютера никаких неисправностей не зафиксировано и, следовательно, вы можете вынимать перемычку, запускать двигатель и ехать по делам. Если лампочка «CHECK» моргает непрерывно с интервалом 4,5 секунды, значит в автомобиле используется код тип 10 и также никаких неисправностей в памяти компьютера не зафиксировано. Если лампочка моргает так: вспышка- пауза- вспышка — длинная пауза- вспышка — это значит, у вас в памяти код 21 (двухзначный); если так: вспышка- длинная пауза — вспышка -пауза вспышка — то код 12 и так далее.

Если вы не уверены что правильно определили контакты, которые следует перемкнуть, то можно посоветовать следующее. Вывод на фишке диагностики «Е1» — это корпус. Если взять «контрольку» с маломощной лампочкой, один провод подсоединить к корпусу автомобиля, а щупом касаться всех выводов подряд в разъеме диагностики, то, когда вы попадете на «ТЕ1», при включенном зажигании, лампочка «CHECK» начнет моргать. Таким образом можно найти диагностический вывод любого автомобиля, имеющего на панели лампочку «CHECK», не рискуя при этом что-нибудь сжечь, т. к. используется «контролька», а для срабатывания системы самодиагностики, даже маломощной лампочки, например от подсветки панели приборов, достаточно.

Таблица двухзначных кодов двигателей и автоматических коробок передач автомобилей фирмы «Toyota» (тип 09)
Код Неисправность
11 нет питания на блок EFI
12 нет сигнала от датчика оборотов двигателя
13 нет сигнала от датчика оборотов двигателя при оборотах более 1000 об/мин
14 нет сигнала от «минуса» катушки зажигания или от «минуса» катушки номер один (если их две)
15 нет сигнала от «минуса» катушки зажигания номер два
16 нет связи блока управления коробки-автомата с блоком управления двигателем
17 Неправильный сигнал от датчика положения распредвала номер 1
18 Неправильный сигнал от датчика положения распредвала номер 2
21 неправильный сигнал от датчика кислорода, если двигатель V-образный, то неисправен нагреватель левого главного датчика кислорода
22 неправильный сигнал от датчика температуры двигателя (THW)
23 неправильный сигнал от датчика температуры всасываемого воздуха (THA)
24 неправильный сигнал от датчика температуры всасываемого воздуха (THA)
25 слишком бедная смесь
26 слишком богатая смесь
27 неправильный сигнал от дополнительного датчика кислорода (левого у V-образных двигателей)
28 неправильный сигнал от датчика кислорода (у V-образных двигателей нагреватель правого главного датчика кислорода)
29 неисправен дополнительный датчик кислорода (правый у V-образных двигателей)
31 неправильный сигнал отдатчика расхода воздуха или, если его нет, от датчика давления во впускном коллекторе (вакуум-сенсор)
32 неправильный сигнал от датчика расхода воздуха.
34 неисправен наддув
35 неправильный сигнал датчика атмосферного давления во впускном коллекторе (вакуум-сенсор)
38 датчик температуры рабочей жидкости автоматической коробки передач.
41 неправильный сигнал от датчика положения дроссельной заслонки (TPS)
42 неправильный сигнал от датчика скорости автомобиля (спидометра)
43 нет стартерного сигнала (STA) на блок управления двигателем
46 неисправен соленоидный клапан номер 4 или его цепи
47 неисправен дополнительный датчик положения дроссельной заслонки (TPS) или его цени
48 неисправна система управления подачей дополнительного воздуха
51 нет сигнала холостого хода от TPS
52 неправильный сигнал от датчика детонации (если их два, то от левого или от переднего)
53 проблемы в цепях управления датчиками детонации (опережение зажигания)
55 неправильный сигнал от датчика детонации (если их два, то от правого или от заднего)
61 неисправен главный датчик скорости или его цепи
62 неисправен соленоидный клапан номер 1 или его цепи
63 неисправен соленоидный клапан номер 2 или его цепи
64 неисправен соленоидный клапан номер 3 или его цепи
65 неисправен соленоидный клапан номер 4 или его цепи
67 неисправен датчик включения O/D или его цепи
71 неисправна система управления EGR
72 соленоид отсечки топлива
77 неисправен соленоид управления давлением или его цепи (в автомате)
78 нет сигнала на топливный насос или неисправны его цепи
81 неисправна цепь между ТСМ и ЕСТ1
82 неисправна цепь между ТСМ и ЕSA1
84 неисправна цепь между ТСМ и ЕSA2
85 неисправна цепь между ТСМ и ЕSA3
86 неисправен датчик оборотов двигателя
88 неисправна цепь от блока управления двигателем к блоку управления автоматической коробкой передач
89 нарушена связь между блоком управления двигателем и блоком управления системой TRC
99 кодов неисправностей нет

Таблица однозначных кодов бензиновых двигателей автомобилей фирмы «Toyota» (тип 10)
Код Неисправность
1 Норма
2 Неправильный сигнал датчика расхода воздуха воздуха
3 Неправильный сигнал от коммутатора
4 Неправильный сигнал датчика температуры охлаждающей жидкости
5 Неправильный сигнал датчика кислорода
6 Неправильный сигнал датчика числа оборотов двигателя
7 Неправильный сигнал датчика положения дроссельной заслонки
8 Неправильный сигнал датчика температуры всасываемого воздуха
9 Неправильный сигнал датчика скорости автомобиля
10 Нет сигнала включения стартера
11 Неисправности кондиционера или переключателя нейтрального положения в автомате

Для того, чтобы стереть память компьютера, по инструкции к некоторым автомобилям необходимо вынуть предохранитель «HAZ-HORN», по другим -STOP» (через первый предохранитель питается «аварийка» и звуковой сигнал, а через второй сигналы «стоп»), по третьим — «EFI». Но можно на 30 секунд снять минусовую клемму аккумулятора, и тогда точно все сотрется. К сожалению, при этом сотрется и память в приемнике, в часах, в климатической установке. Кроме того, если у вас автомобиль 1998 года или еще «моложе», отсоединение минусовой клеммы с аккумулятора может на несколько дней вызвать проблемы в работе его систем. Это случается с очень «умными» автомобилями, способными самоподстраиваться под определенную манеру вождения.

Порядок диагностики систем «ABS» и «TRC» следующий.

1. Включите зажигание, но двигатель не запускайте. Выключите все блокировки дифференциалов, если они есть.
2. Откройте крышечку разъема диагностики «DLC 1» (под капотом автомобиля) и выньте из него короткую штатную перемычку. У некоторых моделей, например «MR-2», перемычки в «DLC 1» нет. В этом случае следует разомкнуть висящий на проводе разъем возле мотора (блока клапанов) «ABS».
3. Поставьте в «DLC 1» между выводами «Тс» и «Е1» проволочную перемычку.
4. По мигающей лампочке «ABS» прочтите коды неисправностей.
5. Очистите память компьютера. Для этого при включенном зажигании и выключенных блокировках дифференциалов (если они есть) надо быстро нажать на педаль тормоза 8 или более раз в течение 3 секунд. Когда память очистится, лампочка начнет мигать равномерно с интервалом 0,5 секунд.
6. Уберите проволочную перемычку с «DLC 1» и установите на место штатную короткую перемычку (или восстановите ранее разомкнутый разъем возле мотора (блока клапанов) «ABS».

Таблица двухзначных кодов системы «ABS» и «TRC» автомобилей фирмы «Toyota» (тип 09)
Код Неисправность
11 Обрыв в цепи реле соленоида
12 Короткое замыкание в цепи реле соленоида
13 Обрыв в цепи реле управления электромотором насоса
14 Короткое замыкание в цепи реле управления электромотором насоса
15 Обрыв или замыкание в цепи управления соленоидом TRC (TRAC)
16 Замыкание в цепи питания реле соленоида
17 Обрыв или замыкание в цепи реле мотора TRC (TRAC)
18 Замыкание в цепи питания мотора TRC (TRAC)
21 Обрыв или короткое замыкание в цепи соленоида правого переднего колеса (цепь SFR)
22 Обрыв или короткое замыкание в цепи соленоида левого переднего колеса (цепь SFL)
23 Обрыв или короткое замыкание в цепи соленоида правого заднего колеса (цепь SRR)
24 Обрыв или короткое замыкание в цепи соленоида левого заднего колеса (цепь SRL)
25 Обрыв или замыкания в цепях управления соленоида TRC (цепь SMC)
26 Обрыв или замыкания в цепях управления соленоида TRC (цепь SАC)
27 Обрыв или замыкания в цепях управления соленоида TRC (цепь SRC)
31 Неправильный сигнал от датчика оборотов правого переднего колеса
32 Неправильный сигнал от датчика оборотов левого переднего колеса
33 Неправильный сигнал от датчика оборотов правого заднего колеса
34 Неправильный сигнал от датчика оборотов левого заднего колеса
35 Обрыв цепи левого переднего или правого заднего датчика оборотов
36 Обрыв цепи правого переднего или левого заднего датчика оборотов
37 Неисправны роторы датчиков оборотов задних колес
41 Напряжение питания меньше чем 9,5 вольт или больше чем 16,2 вольт
43 Неисправен датчик замедления
44 Обрыв или замыкание в цепях датчика замедления или в цепях включения нейтральной передачи
45 Обрыв в TPS или в его цепях
46 Короткое замыкание в TPS или в его цепях
47 Неисправен TPS заслонки TRC (TRAC) или его цепи
48 Обрыв или замыкание в цепях датчика блокировки межосевого дифференциала или короткое замыкание в цепи датчика TPS системы TRC
49 Нет связи между блоком управления двигателем и блоком системы TRC (TRAC)
51 Электромотор насоса заклинен или обрыв в его цепи
53 Нет управления мотором насоса
54 Нет управления мотором насоса
55 Низкий уровень тормозной жидкости или неисправны цепи датчика этого уровня
56 Обрыв или короткое замыкание в цепи датчика давления
57 Неисправен датчик давления
58 Обрыв в цепи электромотора насоса TRC (TRAC)
61 Нет питания блока управления системой TRC (TRAC)
62 Нет сигнала от одного из датчиков оборотов
71 Низкое напряжение от датчика оборотов (скорости) правого переднего колеса
72 Низкое напряжение от датчика оборотов (скорости) левого переднего колеса
73 Низкое напряжение от датчика оборотов (скорости) правого заднего колеса
74 Низкое напряжение от датчика оборотов (скорости) левого заднего колеса
75 Плохой сигнал от датчика оборотов переднего правого колеса
76 Плохой сигнал от датчика оборотов переднего левого колеса
77 Плохой сигнал от датчика оборотов заднего правого колеса
78 Плохой сигнал от датчика оборотов заднего левого колеса
79 Неисправен датчик замедления или его цепи

Если системы «ABS» и «TRC» исправны, следует провести диагностику их датчиков скорости. Для этого надо сделать следующее.
1. Включите зажигание. Лампа «ABS» должна загореться и примерно через 3 секунды погаснуть. Если нет, то следует проверить предохранители, целостность лампы, провода и разъемы.
2. Выключите зажигание. На диагностическом разъеме «DLC 1» с помощью вспомогательного провода соедините контакты «Е1» и «ТS». Поставьте машину на ручной тормоз. Запустите двигатель. Лампа «ABS» должна моргать 4 раза в секунду.
3. Начните движение на автомобиле и разгоните его до скорости более 80 км/час. Если лампа «ABS» по прежнему моргает с частотой 4 раза в секунду, то все с датчиками нормально. Если нет, то продолжите проверку.
4. Остановите машину. Удалите перемычку между «ТS» и «Е1». Установите перемычку между контактами «Е1» и «ТС». Прочтите коды. Если будет более двух кодов, то они будут выдаваться последовательно с интервалом 2,5 секунды (код тип 09).
5. Очистите память.

В большинстве автомобилях фирмы «Nissan» для того, чтобы опросить память блока EFI, его надо сначала найти. Он будет находиться с левой стороны, под сиденьем пассажира, или в левой передней стойке. В металлическом корпусе самого блока есть отверстие, через которое видны два светодиода: красный и зеленый которые и служат для вывода кодов неисправностей. Красный светодиод выводит десятки, а зеленый единицы числа представленного кода ( код типа 07а ). Там же на корпусе блока есть переключатель или ручка (под отвертку), которой выбирают режим проверки.

Перед началом диагностики надо убедиться, что ручка выбора режима повернута до упора против часовой стрелки.

Фирма «Nissan» для проверки своих двигателей использует две схемы самодиагностики. На ранних моделях для самодиагностики обычно используется двухрежимная схема. Для ее реализации необходимо сделать следующее. Включите зажигание. Убедитесь, что оба диода светятся, если нет, значит, где-то обрыв питания. С помощью плоской отвертки поверните ручку выбора режима по часовой стрелке до упора или передвиньте переключатель. По очереди должны высветиться коды 23, 24, 31. Если появятся еще какие-нибудь коды, запишите их. Красный светодиод, как уже говорилось, обозначает десятки, зеленый — единицы. Код 23, например, выглядит так: два раза моргнул красный светодиод, потом три раза — зеленый. Потом пауза, и выводится код 24, снова пауза — и код 31. Затем, если в машине все исправно, следует длинная пауза и снова те же коды 23, 24, 31 и так далее до бесконечности. Нажмите и отпустите педаль газа. Должны остаться коды 24 и 31. Если появится еще какой-нибудь код, запишите его. Запустите двигатель. Должны также оставаться коды 24 и 31, но не обязательно, может остаться только код 31. Если появится еще какой-нибудь код, запишите его. Включите-выключите кондиционер. Должны появиться коды 44 и 24, или только код 44. Другие коды запишите. Выключите двигатель. Стирание памяти производится при включенном зажигании и при повороте ручки от упора до упора, с выдержкой в крайних положениях не менее 2-х секунд. Снятие аккумулятора может очистить память далеко не сразу. Блок EFI у «Nissan» около суток все «помнит» и без аккумулятора.

Вторая схема самодиагностики является пятирежимной и применяется на более новых (по году разработки) автомобилях. Там те же два светодиода и та же ручка, но действовать надо немного по-другому.

Порядок диагностики.
1. Убедитесь, что селектор выбора режима повернут против часовой стрелки до упора.
2. Включите зажигание.

3. Поверните селектор выбора режима по часовой стрелке до упора.

После этого должны вспыхнуть один раз одновременно оба светодиода, затем — длинная пауза. Если вы за это время повернете селектор выбора режима обратно против часовой стрелки, установится режим 1, если этого не сделать, через несколько секунд светодиоды вспыхнут два раза подряд, и опять будет пауза, в течение которой вы можете установить, повернув селектор, режим 2. После паузы следуют три вспышки подряд, снова пауза и четыре вспышки, потом пауза и пять вспышек, и все повторится сначала: одна вспышка — пауза — две вспышки — пауза — три вспышки и т.д. Во время паузы вы можете поворотом селектора оставить тот или иной режим, и компьютер будет непрерывно выдавать по очереди все коды, которые в этом режиме у него есть. Если вы не выведете его из этого режима, когда они закончатся, он начнет, после длинной паузы, выдавать их снова с низшего номера кода до высшего и т.д.
Режим 1 — проверка датчиков выхлопных газов.
Режим 2 — проверка состава топливной смеси.
Режим 3 — самодиагностика (вызов памяти).
Режим 4 — проверка различных включателей (холостого хода, стартера и т.д.).
Режим 5 — диагностика в настоящий момент (режим реального времени).

Предлагаемые ниже коды применяются только в режимах 3 и 5. Если во время любого режима выключить зажигание, а потом снова его включить, установится режим 1. Если вы войдете в режим 3, прочтете коды, а затем перейдете из него в режим 4, память сотрется. Она, как указывалось выше, сотрется и при снятии аккумуляторной батареи более чем на 24 часа.

Если двигатель не запускается, то, прежде чем смотреть коды, покрутите его стартером не менее 2-х секунд. И если причиной неисправности является электроника, то система самодиагностики определит неисправность.

Также на некоторых моделях «Nissan» на щитке приборов может быть лампочка с изображением двигателя или с надписью «CHECK» (как у «Toyota») и тогда она может служить для индикации кодов (код тип 07b), но немного не так, как у «Toyota», где все вспышки имеют одинаковую длительность. У «Nissan» код 12, например, выдается так: длинная вспышка (0,6 сек) — пауза (0,9 сек) — две короткие вспышки (по 0,3 сек с паузой 0,3 сек); код 23 так: две длинные вспышки (по 0,6 сек с паузой 0,6 сек) — пауза (0,9 сек) — три короткие вспышки (0,3 сек с паузой 0,3 сек). Пауза между кодами составляет 2,1 сек.

01.11.2006

Допустим, в дороге у Вас загорелась лампочка «чек», а диагностического адаптера под рукой не оказалось. Чтобы самостоятельно считать ошибку без помощи дополнительного оборудования, можно воспользоваться обыкновенной скрепкой. Такую диагностику можно провести практически на каждой машине. Мы расскажем об этом способе на примере автомобилей Toyota.
