Общая информация

Когда транспортное средство оборудовано тормозной системой обычного типа, резкое выжимание педали ножного тормоза приводит к блокировке колес. При этом нарушается сцепление протектора с дорожным покрытием, и автомобиль может пойти юзом, потеряв управляемость. Система антиблокировки тормозов (ABS) призвана предотвращать преждевременную блокировку колес, непрерывно управляя скоростью их вращения во время торможения за счет модуляций давления гидравлической жидкости в каждом из тормозных механизмов.

ABS состоит из двух основных подсистем: электрической и гидравлической. В электрическую часть системы входят четыре датчика скорости вращения колес, процессор управления и комплект соединительной электропроводки. Гидравлическая часть включает в себя модулятор давления, суппорты дисковых тормозных механизмов и соединяющие между собой компоненты гидравлические линии.

Принцип функционирования системы достаточно прост. Каждое из колес оборудовано индивидуальным датчиком оборотов. Датчик состоит из ротора (кольца с равномерно расположенными по его периметру зубцами) и чувствительного элемента в виде подмагниченной катушки. Чувствительный элемент датчика фиксирует моменты прохождения мимо него зубьев ротора и преобразует получаемую информацию в электрические сигналы, непрерывно передаваемые на процессор управления ABS. По результатам обработки поступающих сигналов процессор получает информацию об относительной скорости вращения каждого из колес. Пока все четыре колеса вращаются с одинаковой частотой, ABS пребывает в пассивном состоянии. Как только любой из колес начинает блокироваться, процессор фиксирует изменение входящего сигнала и вырабатывает команду на срабатывание модулятора, мгновенно сбрасывающего давление гидравлической жидкости в тормозном механизме соответствующего колеса. Как только нормальное вращение колеса восстанавливается, процессор приостанавливает функционирование модулятора.

В действительности схема функционирования ABS намного сложнее, чем это может показаться, поэтому составители настоящего Руководства не рекомендуют владельцам автомобилей производить попыток самостоятельного выполнения ремонта системы. В случае возникновения неполадок разумнее всего будет обратиться к специалистам автосервиса.

Считывание кодов неисправностей ABS

1. При запуске двигателя контрольная лампа ABS на приборном щитке автомобиля должна кратковременно включиться и почти сразу вновь погаснуть. Если по причине какого-либо нарушения лампа остается включенной после осуществления запуска двигателя, процессор ABS записывает в память блока самодиагностики соответствующий цифровой код. Для считывание кода по контрольной лампе:

• a) Высвободите штекер диагностического разъема из своей крышки, расположенной под вещевым ящиком (см. Главу Системы управления двигателем);
• b) Соедините два контакта разъема проводом-перемычкой.

Модели Civic (и Integra с 1998 г. вып.)

1. Включите зажигание (двигатель не запускайте). Спустя две секунды после поворачивания ключа в положение ON процессор ABS начнет выдавать записанные в его память коды неисправностей, взывая мигание контрольной лампы ABS на приборном щитке автомобиля. Высвечивание кодов начинается с паузы длительностью 3.6 секунды. Затем выдается последовательность импульсов первого из записанных в память процессора кода (серия миганий основного кода, затем, после секундной паузы, – серия миганий дополнительного кода [если таковой предусмотрен]). Далее, после пятисекундной паузы, высвечивается комбинация кодов (основного и дополнительного) второй неисправности, и т.д. Система позволяет считывать любое количество кодов. Записав считанную информацию, сравните ее с картой кодов, приведенной на сопроводительной таблице.

Модели Integra по 1997 г. вып.

1. Включите зажигание (двигатель не запускайте). Спустя две секунды после поворачивания ключа в положение ON процессор ABS начнет выдавать записанные в его память коды неисправностей, взывая мигание контрольной лампы ABS на приборном щитке автомобиля. Высвечивание кодов начинается с паузы длительностью 2 секунды. Затем выдается последовательность импульсов первого из записанных в память процессора кода (серия миганий основного кода, затем, после секундной паузы, – серия миганий дополнительного кода [если таковой предусмотрен]). Далее, после пятисекундной паузы, высвечивается комбинация кодов (основного и дополнительного) второй неисправности, и т.д. Система позволяет считывать до трех кодов.

2. Если Вы сбились со счета при считывании кодов, выключите зажигание, затем опять включите его и начните заново. Не забывайте, что любой ремонт ABS должен производиться специалистами автосервиса.

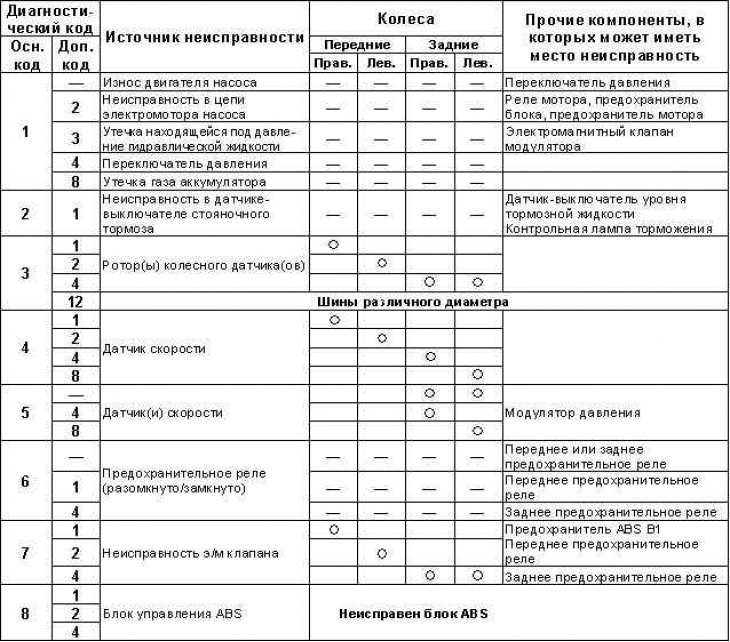

Карта кодов неисправностей ABS для моделей Integra по 1997 г. вып.

Очистка памяти процессора ABS

После устранения выявленных неполадок в системе память процессора должна быть очищена.

Модели Civic (и Integra с 1998 г. вып.)

1. Для очистки памяти процессора снимите провод-перемычку с клемм диагностического разъема, затем не менее чем на три секунды извлеките предохранитель ABS В2 на 15 А из установленного в двигательном отсеке автомобиля монтажного блока. Вставьте на место предохранитель и подключите к крышке штекер диагностического разъема.

Модели Integra по 1997 г. вып.

1. Не снимая провод-перемычку, выключите зажигание, затем выжмите педаль ножного тормоза и вновь поверните ключ зажигания в положение ON. Когда контрольная лампа ABS на приборном щитке погаснет, отпустите педаль – лампа должна вновь включиться. Вновь выжмите педаль и дождитесь отключения лампы. Отпустите педаль.

2. Контрольная лампа должна дважды мигнуть, подтверждая очистку памяти процессора, после чего можно выключить зажигание, снять провод-перемычку и восстановить исходное подключение диагностического разъема.

11.2 Система антиблокировки тормозов (ABS) общая информация и коды неисправностей

Система антиблокировки тормозов (ABS) общая информация и коды
неисправностей

Общая информация

Когда транспортное средство оборудовано тормозной системой обычного типа, резкое
выжимание педали ножного тормоза приводит к блокировке колес. При этом нарушается
сцепление протектора с дорожным покрытием, и автомобиль может пойти юзом, потеряв
управляемость. Система антиблокировки тормозов (ABS) призвана предотвращать
преждевременную блокировку колес, непрерывно управляя скоростью их вращения
во время торможения за счет модуляций давления гидравлической жидкости в каждом
из тормозных механизмов.

ABS состоит из двух основных подсистем: электрической и гидравлической. В электрическую
часть системы входят четыре датчика скорости вращения колес, процессор управления
и комплект соединительной электропроводки. Гидравлическая часть включает в себя
модулятор давления, суппорты дисковых тормозных механизмов и соединяющие между
собой компоненты гидравлические линии.

Принцип функционирования системы достаточно прост. Каждое из колес оборудовано
индивидуальным датчиком оборотов. Датчик состоит из ротора (кольца с равномерно
расположенными по его периметру зубцами) и чувствительного элемента в виде подмагниченной
катушки. Чувствительный элемент датчика фиксирует моменты прохождения мимо него
зубьев ротора и преобразует получаемую информацию в электрические сигналы, непрерывно
передаваемые на процессор управления ABS. По результатам обработки поступающих
сигналов процессор получает информацию об относительной скорости вращения каждого
из колес. Пока все четыре колеса вращаются с одинаковой частотой, ABS пребывает
в пассивном состоянии. Как только любой из колес начинает блокироваться, процессор
фиксирует изменение входящего сигнала и вырабатывает команду на срабатывание
модулятора, мгновенно сбрасывающего давление гидравлической жидкости в тормозном
механизме соответствующего колеса. Как только нормальное вращение колеса восстанавливается,
процессор приостанавливает функционирование модулятора.

В действительности схема функционирования ABS намного сложнее, чем это может
показаться, поэтому составители настоящего Руководства не рекомендуют владельцам
автомобилей производить попыток самостоятельного выполнения ремонта системы.
В случае возникновения неполадок разумнее всего будет обратиться к специалистам
автосервиса.

Считывание кодов неисправностей ABS

Модели Civic (и Integra с 1998 г. вып.)

Модели Integra по 1997 г. вып.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите зажигание (двигатель не запускайте). Спустя две секунды после поворачивания ключа в положение ON процессор ABS начнет выдавать записанные в его память коды неисправностей, взывая мигание контрольной лампы ABS на приборном щитке автомобиля. Высвечивание кодов начинается с паузы длительностью 2 секунды. Затем выдается последовательность импульсов первого из записанных в память процессора кода (серия миганий основного кода, затем, после секундной паузы, серия миганий дополнительного кода [если таковой предусмотрен]). Далее, после пятисекундной паузы, высвечивается комбинация кодов (основного и дополнительного) второй неисправности, и т.д. Система позволяет считывать до трех кодов. 2. Если Вы сбились со счета при считывании кодов, выключите зажигание, затем опять включите его и начните заново. Не забывайте, что любой ремонт ABS должен производиться специалистами автосервиса. Карта кодов неисправностей ABS для моделей Integra по 1997 г. вып.

Очистка памяти процессора ABS

После устранения выявленных неполадок в системе память процессора должна быть
очищена.

Модели Civic (и Integra с 1998 г. вып.)

Модели Integra по 1997 г. вып.

21.01.2012, 00:25

#1

Индикаторы системы, выведенные на панель приборов

• Индикатор ABS (A)
• Индикатор тормозной системы (В)

Когда система определяет неисправность, включаются соответствующие индикаторы. В зависимости от неисправности блок управления ABS выявляет индикаторы, которые должны быть включены..
Если система работает правильно, каждый индикатор загорается на 2 секунды после поворота ключа зажигания в режим ON (II), затем гаснет.

Сигнализатор ABS

Индикатор ABS загорается, если обнаруживается неисправность функционирования системы ABS. Тормоза продолжают работать в обычном режиме.

Состояние индикатора неисправности тормозной системы

Индикатор тормозной системы загорается, если обнаруживается неисправность функции EBD, активизирован стояночный тормоз и/или уровень тормозной жидкости низок.

Индикатор ABS гаснет

Каждый индикатор погаснет после устранения неисправности, но индикаторы блока управления ABS погаснут своевременно, в зависимости от DTC.

• Коды неисправностей 61 или 62:
  Индикаторы гаснут сразу после возвращения системы в работоспособное состояние.
• Коды неисправностей DTC 11, 13, 15, 17, 21^*, 31, 32, 33, 34, 35, 36, 37, 38, 54, 81, 91 или 92:
  Индикатор неисправности погаснет лишь после выключения зажигания независимо от того, была неисправность временной или нет.
  *: В некоторых случаях индикаторы продолжают гореть до тех пор, пока автомобиль не будет находиться в движении после возвращения системы в нормальное состояние.
• Коды неисправностей 12, 14, 16, 18, 51, 52 или 53:
  Индикаторы продолжают гореть, пока автомобиль не будет находится в движении после возвращения системы в работоспособное состояние.

Диагностический код неисправности (DTC)

• В памяти могут хранится 6 кодов неисправностей. Если в память заносится код неисправности, который уже был ранее записан в память, то он записывается на место старого кода. Таким образом, если одна и та же неисправность возникала неоднократно, то в памяти будет записан лишь один код неисправности DTC.
• Коды DTC загораются в порядке их появления.
• Коды неисправностей DTC сохраняются в EEPROM. Таким образом, коды неисправностей не могут быть стерты из памяти при отключении аккумуляторной батареи. Для стирания кодов неисправностей, занесенных в память, следует произвести соответствующую процедуру.

Самодиагностика

• Самодиагностика разделяется на две категории:
  • Первоначальная диагностика: Проводится сразу после поворота ключа замка зажигания в положение «ON» (II) в течение времени, когда горит визуальный сигнализатор ABS.
  • Постоянная диагностика: Эта диагностика постоянно проводится в течение всего периода времени после завершения начальной диагностики и до момента выключения зажигания.
• Если система обнаруживает неисправность системы VSA, то функции этих систем отключаются.

Отдача на тормозной педали

Во время работы блока управленя модулятора ABS гидронасос создает в системе дополнительное повышение давления. Это ощущается при отдаче на педали тормоза.

Электродвигатель гидронасоса

• Электродвигатель гидронасоса включается, когда работает блок управления ABS.
• Блок управления модулятора ABS проверяет электродвигатель гидронасоса во время обычной диагностики при скорости автомобиля свыше 15км/ч после включения зажигания. В этот момент можно услышать шум от включения электродвигателя, что не является признаком какой-либо неисправности.

Замена тормозной жидкости/прокачка тормозной системы

Замена тормозной жидкости и прокачка системы проводятся так же, как и на автомобилях, не оборудованных антиблокировочной тормозной системой.

Как определить неисправность по коду DTC

Процесс поиска неисправности предполагает, что неисправность все еще не устранена, а индикатор ABS горит. Выполнение поиска неисправностей по коду, который был стерт и не появился снова, может быть результатом неправильной диагностики.

Пропадающие неисправности

Термин ‘‘пропадающая неисправность» означает, что система могла быть неисправна в прошлом, однако сейчас проверки показывают, что она исправна. Если индикатор(-ы) системы не загораются, проверьте все разъемы на наличие ослабленных контактов, связанных с цепью, в которой происходит поиск неисправностей. Индикатор MIL горел, но затем погас: неисправность может периодически повторяться.

Как использовать систему HDS (диагностическую систему Honda)

Как идентифицировать коды DTC

Как стереть информацию о коде DTC из памяти компьютера
