Народ всем привет !
Очень странно получается, ездил на ваге БЖ были постоянно, купил ниву и по идеи компьютер не должен выключаться, а D2 должен всегда загружать фото и информацию в профиль!) На самом деле ее очень много скопилось, или лень или хз что …
Ну да ладно …
Однажды хорошим осенним вечером, загнал автомобиль на мойку, ничего не обычного…
Ребята помыли машину, запустил мотор, выезжаю, и смотрю обороты начинают прям сильно расти!
Ничего не понимая, выкатываюсь на парковку и тут приборка зажгла » Чек «, бортовой компьютер запищал и выдал код ошибки 509 .
Запустил мотор, заглушил, ничего не вышло. Начал гуглить проблему, а в интернете их тьма, от сгоревших блоков до причины выхода из строя блоков Абс.
На улице уже темно и страшно, а машина все еще капризничает .
Далее под капотом под светом фонарика от телефона перетрогал все фишки и провода, но без результата.
Во время поисков товарищ обратил внимание на отсутствие болтика на одном из датчиков, который находится под дроссельной заслонкой.

Я придавил это крепление и запустил еще раз мотор, машина снова стала работать хорошо.
Предположил, что дело только в самом болтике, и отправился на его поиски, но товарищ предложил снять сам датчик и посмотреть, возможно проблема не только в болтике — как в воду смотрел .

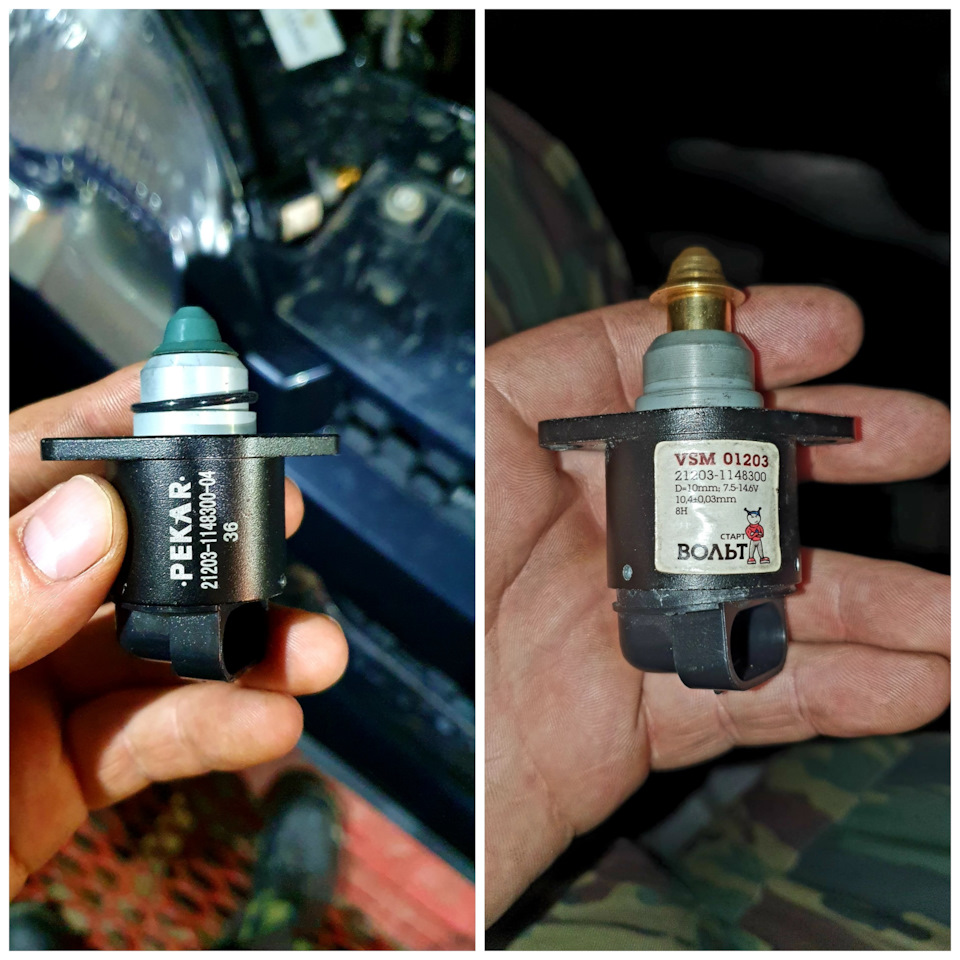

С товарищем поехали и купили новый датчик, и закрутили на два болтика)))
После чего, чек погас, обороты выровнялись, зарплату подняли, бензин подешевел, газ сам прописался в ПТС :D, ладно шучу … газ не прописался …

Цена вопроса: 680 ₽
Пробег: 79 869 км

Код ошибки P0509 звучит как «высокий уровень сигнала цепи в системе управления регулятором холостого хода». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Idle Air Control (IAC) System Circuit High».

Техническое описание и расшифровка ошибки P0509

Код неисправности OBD-II P0509 появляется, когда PCM обнаруживает проблему с цепью управления воздухом холостого хода (IAC), в данном случае значение выше ожидаемого. Устанавливается, когда модуль управления трансмиссией неспособен поддерживать или контролировать частоту вращения двигателя на холостом ходу.

В большинстве случаев PCM будет пытаться внести коррективы в различные системы, такие как регулировка подачи топлива, угол зажигания, длительность импульса впрыска и другие. Пытаясь поддерживать заданную скорость холостого хода. Однако, когда этот предел будет достигнут, PCM установит код P0509 и включит сигнальную лампу.

Скорость холостого хода в бензиновых двигателях регулируется и контролируется клапаном управления холостым ходом, который обычно расположен на корпусе дроссельной заслонки. Клапан приводится в движение шаговым двигателем, на который поступают команды от PCM, основанные на информации, полученной от различных датчиков, расположенных на двигателе.

Пока дроссельная заслонка остается закрытой, скорость и качество холостого хода контролируются PCM через клапан управления холостым ходом.

Например, если двигатель запускается при минусовых температурах, PCM подает команду клапану, чтобы позволить меньшему количеству воздуха поступать в двигатель. Это позволяет обогатить топливно-воздушную смесь и создает условия, для регулирования холостого хода в холодную погоду.

По мере того, как двигатель нагревается и сгорание становится более легким и полным. PCM подает команду клапану управления холостым ходом, чтобы увеличить количество воздуха, поступающего в двигатель, в соответствии с изменяющимися условиями.

Если нагрузка на двигатель изменяется, например, когда некоторые электрические потребители включаются, либо выключаются. PCM адаптирует напряжение сигнала к клапану управления холостым ходом. Чтобы гарантировать, что скорость холостого хода останется стабильной, и на уровне оборотов в минуту указанном производителем.

Обратите внимание, что клапан управления воздухом холостого хода закрывается PCM, когда дроссельная заслонка открывается. Делается это для того, чтобы предотвратить попадание избыточного воздуха в двигатель.

Симптомы неисправности

Основным симптомом появления ошибки P0509 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

1. Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
2. Плавающие обороты, а также попытки заглохнуть на холостом ходу.
3. Обороты холостого хода выше или ниже нормального значения.
4. Двигатель может заглохнуть, если обороты холостого хода не поддерживаются нажатием педали акселератора.
5. Необычные шумы из области корпуса дроссельной заслонки.
6. Другие коды неисправности, связанные с IAC.

В зависимости от симптомов, серьезность кода P0509 может варьироваться от умеренного до тяжелого. Поэтому рекомендуется как можно скорее устранить данную проблему.

Причины возникновения ошибки

Код P0509 может означать, что произошла одна или несколько следующих проблем:

• Неисправен регулирующий клапан холостого хода.
• Разъем регулирующего клапана холостого хода (IAC) поврежден.
• Поврежденная, сгоревшая, закороченная или корродированная проводка.
• Неисправный шаговый двигатель.
• Утечки вакуума в двигателе.
• Накопление углерода в корпусе дроссельной заслонки или клапане IAC.
• Загрязненный датчик массового расхода воздуха.
• Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0509

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0509:

1. Считайте все данные и сохраненные коды ошибок, с помощью сканера OBD-II.
2. Очистите коды и проверьте, появляется ли код ошибки P0509 снова.
3. Проследите за работой двигателя на холостом ходу, при включенной и выключенной передаче. Чтобы проверить, соответствуют ли обороты двигателя на холостом ходу значениям, указанным в технической документации производителя.
4. Проверьте двигатель на предмет утечки вакуума.
5. Осмотрите дроссельную заслонку на предмет накопления углерода. А также на корпусе и входном отверстии клапана управления перепуском воздуха на холостом ходу.
6. Отсоедините и проверьте клапан управления впуском воздуха на холостом ходу.
7. Проверьте, не засорены ли каналы клапана управления впуском воздуха на холостом ходу.

Диагностика и решение проблем

Подключите сканер, считайте и запишите все имеющиеся коды. Эта информация может быть полезна, если в дальнейшем будет диагностирована прерывистая неисправность.

Если наряду с кодом P0509 присутствуют другие коды, диагностируйте и устраняйте их в том порядке, в котором они были сохранены. Наиболее вероятные дополнительные коды обычно связаны с вакуумной системой.

Поэтому проверьте вакуумную систему на предмет утечек, вызванных повреждением вакуумных линий. При необходимости отремонтируйте и удалите все коды перед эксплуатацией автомобиля. Затем, повторно протестируйте систему, чтобы увидеть, возвращаются ли какие-либо коды.

Дроссельная заслонка

Если код не исчезнет, ​​снимите корпус дроссельной заслонки с впускного тракта и проверьте его на наличие чрезмерного скопления отложений в виде углерода. В некоторых случаях возможно удалить легкий нагар с корпуса дроссельной заслонки и вспомогательных воздушных каналов с помощью разрешенных чистящих средств.

Однако тяжелые отложения обычно невозможно удалить, не повредив корпус дроссельной заслонки или регулирующий клапан холостого хода. В этих случаях лучшим вариантом является замена корпуса дроссельной заслонки или регулирующего клапана холостого хода на оригинальные детали.

При установке очищенных или заменяемых деталей убедитесь, что все уплотнения и прокладки также заменены, чтобы предотвратить утечку вакуума. Дважды проверьте все соединения вакуумной линии перед запуском двигателя или эксплуатацией автомобиля.

Проверка проводов и соединений

Если код P0509 не исчез, ​​проведите тщательный визуальный осмотр всей связанной проводки. Ищите поврежденные, сгоревшие, закороченные или корродированные провода и разъемы.

После того, как видимых повреждений не обнаружено, проверьте сопротивление, заземление и опорное напряжение. Сравните все полученные показания с данными, указанными в руководстве. При необходимости замените проводку, чтобы убедиться, что все показания соответствуют спецификациям производителя.

Шаговый двигатель и клапан холостого хода

Проверьте фактическое напряжение сигнала, которое достигает шагового двигателя на разъеме. С помощью сканера подайте команду на открытие клапана управления холостым ходом. Сравните полученное значение со значениями, указанными в руководстве.

Специальные программы диагностики обычно выдают диапазон напряжений, который соответствует степеням открытия клапана холостого хода. А иногда и градусам вращения шагового двигателя.

Эти показания должны точно соответствовать заявленным значениям, в противном случае необходимо заменить жгут. Если все полученные показания согласуются с заявленными значениями, шаговый двигатель неисправен и его необходимо заменить.

Данные действия должны решить проблему с ошибкой P0509. Но если она все же появляется вновь, то возможно проблема является периодической. В таком случае диагностирование может быть сложной задачей. И иногда необходимо дать неисправности возможность усугубиться, чтобы в точности понять, где проблема.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0509 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

• Chery (Чери Амулет)
• Chevrolet
• Chrysler
• Dodge (Додж Дакота, Караван)
• Geely
• Hyundai
• Jeep
• Mazda
• Лада Нива

С кодом неисправности Р0509 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0118, P0123, P0132, P0171, P0443, P0508, P0511, P0518, P0519.
