К сфере картометрии относятся измерения по картам плановых координат объектов, длин, расстояний, площадей плоских поверхностей, объёмов, горизонтальных и вертикальных углов и т.д.

В задачи картометрии входит также оценка точности измерений с учётом масштаба и проекции карты.

Кроме этого изучаются способы измерения количественных характеристик объектов и явлений.

Основной принцип картометрии – получение результатов, имеющих место в действительности. При этом необходимо выполнение 2-х задач:

1. Определение количественных характеристик изображений, объектов и явлений на картах. Достигается это при помощи технических средств и способов измерений без учёта свойств карты.

2. Переход от полученных значений количественных характеристик к значениям, имеющим место в действительности. При этом учитывается искажение картографической проекции, деформация картографической бумаги, влияние картографической генерализации на размеры объекта. Также осуществляется переход от размеров проекции объектов на эллипсоиде к их размерам на физической земной поверхности.

Картометрические измерения всегда приводят к приближённым результатам. Поэтому необходима оценка точности этих результатов(для определения степени соответствия действительности).

Существуют картографическая, техническая и картометрическая ошибки.

1.Картографическая ошибка. Это разновидность значений характеристик объектов на карте и в действительности.

К картографическим относятся ошибки, обусловленные искажениями картографической проекции, генерализацией изображения объектов, деформацией бумаги. Эти составляющие могут быть с той или иной степенью точности определены и учтены, т.е. в результаты измерений могут быть введены соответствующие поправки.

За счёт погрешностей определения поправок получается случайная картографическая ошибка. Значение её не может быть определено в конкретном случае, но оно может установить степень соответствия полученных результатов действительности. Этой степенью являются среднеквадратическая ошибка, средняя ошибка.

2. Техническая ошибка. Это ошибка измерений, без учёта свойств карты. Её можно представить как разность размера объекта ( ,S,…) на карте и результата его измерения.

Способы измерений предлагают определённые методики выполнения измерений и их обработки, исключающие систематические ошибки. Случайная же техническая ошибка зависит от средств измерений и от некоторых параметров измеряемых объектов.

Понятие картографической и технической ошибок относится к измерениям по картам размеров объектов, показанных масштабными и линейными условными знаками (измерение площадей и длин кривых).

3.Картометрическая ошибка возникает в процессе выполнения и обработки измерений. Например, если численность населённых пунктов показана на карте пунсоном при помощи непрерывной шкалы отображения, то значение численности определяется как функция диаметра пунсона.

В этом случае технической ошибкой является ошибка измерения диаметра пунсона.

Соответствующая же ошибка в численности, имеющая смысл разности её значений, показанных пунсоном на карте и рассчитанного по измерённому диаметру пунсону, называется картометрической ошибкой.

Средний уклон поверхности.

Средний уклон
поверхности также можно определить
точечным способом.

Для определения
значения уклона в точке М проводится
линия АВ, пересекающая горизонтали под
прямым углом.

Отношение разности
высот горизонталей к длине соответствующего
горизонтального положения АВ будет
являться средним уклоном линии АВ,
значение которого принимается за частный
уклон в точке М:

Средний же уклон
поверхности для области

определяется как:

Показатели расчленения поверхности.

Существует
горизонтальное и вертикальное расчленение
поверхности. В горизонтальном
расчленении к расчленяющим линиям
относятся оси максимумов и минимумов
поверхности. Если речь идет о рельефе,
то расчленяющими будут линии тальвегов
и водоразделов.
Для геолого-структурных поверхностей
— оси прогибов и синклиналей. Для
барического поля — оси циклонов и
антициклонов.

Горизонтальное
расчленение подсчитывается по природным
районам, ландшафтам, элементарным
бассейнам или по квадратным сеткам.

Горизонтальное
расчленение бывает слабым и сильным.
Степень горизонтального расчленения
можно охарактеризовать следующими
показателями:

• густота эрозионной
  сети

Где L
— общая протяженность тальвегов и
водотоков в рассматриваемой области;

Р — площадь области.

• средняя удаленность
  водоразделов от тальвегов (средняя
  длина склонов)

Вертикальное
расчленение рельефа характеризуется:

• амплитудой высот
  в пределах какого-либо участка

• cредним
  превышением водоразделов над тальвегами

№5 Использование
топокарт для определения количественных
характеристик.

Количественные
характеристики явлений с последующей
оценкой точности получаемых результатов
определяются при помощи картометрических
исследований.

Картометрия
— дисциплина, изучающая способы и средства
измерений по картам для определения
количественных характеристик различных
географических объектов — длины, площади,
объема, извилистости и др.

При измерении на
картах длин прямых линий пользуются
линейным масштабом.

Длины кривых линий
(рек, горизонталей) измеряют циркулем
с малым растворением (1-2 мм). Измерение
выполняется по участкам в прямом и
обратном направлении. В данном случае
извилистая линия заменяется на ломаную.

Если река
имеет много мелких извилин, которые не
могут быть учтены при измерениях, вводят
поправку за извилистость. Полученная
величина умножается на коэффициент
извилистости К . Этот коэффициент
определяют путем сравнения измеряемой
кривой с эталонами извилистости
(1,00-1,28).

Измерение площадей
выполняется при помощи палеток или
планиметра.

Работа с палеткой
несложная, но требует большого количества
времени.

Планиметр — прибор,
используемый для определения площади
на картах крупных и средних масштабов.

Ошибка
измерения площади планиметром зависит
от размеров измеряемой площади и
вычисляется по формуле:

Чем больше площадь,
тем меньше относительная ошибка
измерений. Следовательно, при измерении
площади контуров небольшого размера
лучше применять палетки, а при определении
площади участков значительных размеров
— планиметр.

Для характеристики
реки измеряют ее длину L_KM
, длину притоков

и вычисляют общую длину речной сети в
бассейне –
.

Кроме длины
реки находят ее извилистость, которая
складывается из извилистости долины τ
(орографическая извилистость), извилистости
реки в длине

(гидрографическая извилистость) и общей
извилистости реки
.

Извилистость
долины:

t- длина долины;

q
— длина замыкающей (линия, соединяющая
точки истока и устья

реки).

Извилистость
реки в долине:

Общая извилистость:

Средний угол
падения реки
находят по формуле:

Средняя ширина
бассейна реки
равна отношению площади этого бассейна
к максимальной длине долины:

Густота речной
сети:

Бассейн реки
характеризуется не только особенностями
самой реки (извилистость), но и особенностями
рельефа бассейна.

Глубина расчленения
рельефа h max:

—
наибольшая высота в пределах бассейна,
которая берется около водораздельной
линии.

—
наименьшая высота, соответствующая
урезу воды в устье реки.

Средняя высота
рельефа:

№6. Показатели
извилистости кривых линий и изрезанности
контуров.

Разработка способов
оценки извилистости линий принадлежит
к давним и нерешенным до конца задачам
морфологии. Объективные трудности в
выборе подходящего показателя связаны
с тем, что извилистые линии имеют самую
различную природу. Так, например,
извилистость русла реки не похожа на
извилистость долины, изрезанность
участка берега моря не идентична
изрезанности замкнутой береговой линии
озера.

Говоря о большей
или меньшей извилистости кривых, имеют
в виду либо их визуальное сравнение,
либо сравнение некоторых количественных
характеристик извилистости.

Большинство таких
характеристик выражается соотношением
длин оцениваемой линии, и ее плавной
огибающей или прямолинейной замыкающей.

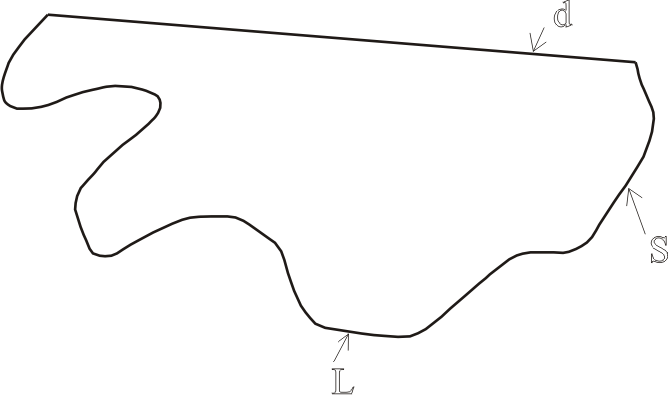

1 — извилистая
линия;

S
— плавная окаймляющая;

D
— прямолинейная замыкающая.

В этом случае
извилистость участка кривой может быть
оценена тремя показателями, отражающими
соотношение 1, S,
d:

• относительной
  извилистостью



• извилистостью
  общих очертаний (т.е. извилистостью
  огибающей)

• абсолютной
  извилистостью

Нетрудно заметить,
что последний показатель является
произведением первых двух:

В гидрологии
извилистость рек оценивают двумя
показателями

и β.

— гидрографическая извилистость, т.е.
извилистость реки в ее долине.

— орографическая извилистость, т.е.
извилистость оси долины.

Если все
извилины замкнутого или незамкнутого
контура имеют примерно один и тот же
размер, т.е. нет резко выделяющихся
изгибов большого радиуса или мелких
извилин, то удобно воспользоваться
сравнительно простым показателем
извилистости, который показывает
отклонение числа извилин (n) к общей
длине линии

Еще проще взять
отношение числа извилин к длине плавной
огибающей (S)

Определение
показателей извилистости связано с
поведением плавной огибающей.

Но эта огибающая
может быть проведена по-разному, т.е.
она несет элемент субъективности.
Поэтому рассмотрим показатели
извилистости, построенные на осреднении
характеристик отдельных извилин.

Извилиной
считается дуга кривой, заключенная
между 2-мя соседними точками перегиба
А и В.Её можно оценить тремя величинами:
длиной
,
угловой величиной

и средней кривизной

№7 Влияние
картографической генерализации на
результаты количественных определений
по картам. Эталонирование характеристик.

Генерализация
проводится по нескольким направлениям:
обобщается легенда карты, устанавливаются
цензы и нормативы отбора, упрощаются
очертания контуров. Все эти операции
преследуют 2 цели: во-первых, соблюсти
по возможности геометрическую точность
изображения, во-вторых, сохранить
географическое правдоподобие, что
приводит к противоречию. Так, на
генерализованной карте геометрическая
точность часто нарушается в угоду
географическому правдоподобию. Например,
при генерализации гипсометрического
изображения на картах средних и мелких
масштабов для сохранения географического
правдоподобия изображаемых форм рельефа
при редком сечении изолиний допускается
сдвиг отдельных горизонталей вверх или
вниз по склону, что искажает уклон
рельефа. Но, с другой стороны, мелкомасштабная
гипсометрическая карта удобна для
выявления региональных неотектонических
поднятий и опусканий.
Можно привести пример и с речной сетью
при отборе и обобщении элементов
гидрографии на топокартах средних
масштабов. Генерализация в этом случае
ведёт к изменению количества и общей
длины водотоков. Происходит так называемая
“потеря густоты” речной сети, что
отражено в следующей таблице:

Для учёта влияния
генерализации и выявления погрешностей,
вносимых генерализацией, применяются
следующие способы:

-сравнение с
крупномасштабными картографическими
источниками;

-сопоставление
объектов, изображённых на карте, с их
фактическим положением в действительности;

-изучение проявлений
генерализации на эталонных, заведомо
точно составленных картах разных
масштабов.

Наилучшими являются
первые 2 способа, позволяющие непосредственно
оценить качество генерализации, однако
они очень трудоёмки. Также следует
учесть, что крупномасштабные источники
многих тематических карт в ряде случаев
вообще отсутствуют, а точное положение
некоторых объектов в действительности
установить крайне затруднительно.

Универсальным же
способом учёта картографической
генерализации является эталонирование
количественных характеристик, определённых
по картам.

Эталонирование
означает исправление значений
характеристик, полученных по картам
определённого масштаба, на основе их
выборочного сравнения с соответствующими
эталонными значениями. Эти значения
определены с высокой точностью по
крупномасштабным картам или аэрофотоснимкам,
для которых влияние генерализации
являются незначительным.

Пусть определено
значение некоего показателя K
для N
территориальных единиц по карте мелкого
или среднего масштаба. Выберем из этих
N
единиц совокупность в n
единиц, для которых определим эталонные
значения Kэ.
Выведем эмпирическую формулу зависимости
Kэ
от K
и оценим ср.кв. ошибку расчёта Kэ
по K-mк.
По полученной эмпирической формуле
можно перейти от измерённых
значений
показателя к соответствующим эталонным
для всех N
территориальных единиц.

Рассмотрим вывод
эмпирической формулы связи в виде
параболы 2-го порядка:

ax²+bx+c
(1)

где под x
будем понимать значение K,а
под Y-Kэ.

а,b,c-параметры
формулы, определяемые по опытным данным
,т.е. по выборке соответствующих X

и Y

(
=1,2,…n).В
основу нахождения параметров а,b,c
положим принцип наименьших квадратов,
в соответствии с которым сумма квадратов
уклонений
,вычисляемых
по формуле(1) и действительных (эталонных),
д.б минимальной, т.е. должно выполняться
условие:

Эта сумма для
конкретной выборке является функцией
параметров a,b,c
и достигает минимума, когда частные
производные этой суммы по параметрам
a,b,c
обращаются в нуль.

Запишем формулу
(2) в развёрнутом виде :

и найдём производные
суммы по параметрам:

Приравняем правые
части к 0,вынесем параметры a,b,c
за знак суммы:

Коэффициенты при
неизвестных a,b
и c
подсчитываются по данным выборки, после
чего остаётся решить систему относительно
этих неизвестных и подставить полученные
их значения в формулу эталонирования
(1).

Среднеквадратическая
ошибка эталонирования вычисляется по
формуле:

-число
параметров формулы эталонирования
(эмпирической формулы).

Рассмотренная
методика вывода эмпирических формул и
оценка её точности может быть распространена
на параболу любого порядка .В большинстве
случаев ограничиваются параболой
второго порядка (1).Иногда используют
линейную связь

ax+b
(4) ,

что упрощает
процесс эталонирования.

№8 Изучение по
картам взаимосвязей и зависимости
явлений.

Методика исследования
данного процесса многообразна .На неё
влияют не только способы изучения
связей, но и особенности используемых
карт, цели исследования и т.д. Очень
ценны карты, фиксирующие фактический
материал непосредственных наблюдений
в действительности. К таким картам
принадлежат топокарты, по которым легко
изучать взаимосвязи между гидрографией,
рельефом и растительностью.

Так же показательно
сопоставление топокарт с отраслевыми
математическими картами: геологическими,
почвенными и т.д. Например, анализ
природных взаимосвязей по топокарте
и почвенной картам Алтайского края
позволяет установить приуроченность
многих почвенных контуров к элементам
рельефа: солонцов и солончаков — к
приозёрным понижениям, аллювиальных
почв — к речным поймам и т.д. И подобных
примеров можно привести множество.

Для количественной
характеристики зависимостей используют
методы математической статистики с
целью вычисления корреляционных
зависимостей. Например, в случае
прямолинейной связи между двумя
исследуемыми явлениями сила связи
определяется вычислением коэффициента
корреляции:

r=

-конкретные
значения исследуемых явлений в некоторой
точке

n
— общее число точек ,и, следовательно
величин, измерённых для каждого явления.

=

;
=

– средние значения.

;

–дисперсия (рассеивание).

Среднеквадратическая
ошибка коэффициента корреляции
вычисляется по формуле:

Когда коэффициент
корреляции r=1(100%),между
явлениями существует функциональная
зависимость. Если коэффициент=0.9-0.7(90%-70%),то
существует тесная связь между явлениями.
Формула среднеквадратической ошибки
показывает, что ошибка корреляции
зависит от общего объёма выборки n.
В математической статистике считается,
что связь, выражаемая коэффициентом
корреляции, надёжна при
.Следовательно,
в каждом конкретном случае нетрудно
установить объём выборки, обеспечивающий
желаемую точность.

№9 Основные
принципы картометрии. Понятие
картографической , технической и
картометрической ошибок.

К сфере картометрии
относятся измерения
по картам плановых координат объектов,
длин, расстояний, площадей плоских
поверхностей, объёмов, горизонтальных
и вертикальных углов и т.д.

В задачи картометрии
входит также оценка
точности
измерений с учётом масштаба и проекции
карты.

Кроме этого
изучаются способы измерения количественных
характеристик объектов и явлений.

Основной принцип
картометрии – получение результатов,
имеющих место в действительности. При
этом необходимо выполнение 2-х задач:

1. Определение
количественных характеристик изображений,
объектов и явлений на картах. Достигается
это при помощи технических средств и
способов измерений без учёта свойств
карты.

2. Переход от
полученных значений количественных
характеристик к значениям, имеющим
место в действительности. При этом
учитывается искажение картографической
проекции, деформация картографической
бумаги, влияние картографической
генерализации на размеры объекта. Также
осуществляется переход от размеров
проекции объектов на эллипсоиде к их
размерам на физической земной поверхности.

Картометрические
измерения всегда приводят к приближённым
результатам. Поэтому необходима оценка
точности этих результатов(для определения
степени соответствия действительности).

Существуют
картографическая, техническая и
картометрическая ошибки.

1.Картографическая
ошибка. Это
разновидность значений характеристик
объектов на карте и в действительности.

К картографическим
относятся ошибки, обусловленные
искажениями картографической проекции,
генерализацией изображения объектов,
деформацией бумаги. Эти составляющие
могут быть с той или иной степенью
точности определены и учтены, т.е. в
результаты измерений могут быть введены
соответствующие поправки.

За счёт погрешностей
определения поправок получается
случайная картографическая ошибка.
Значение её не может быть определено в
конкретном случае, но оно может установить
степень соответствия полученных
результатов действительности. Этой
степенью являются среднеквадратическая
ошибка, средняя ошибка.

2. Техническая
ошибка. Это
ошибка измерений, без учёта свойств
карты. Её можно представить как разность
размера объекта (
,S,…)
на карте и результата его измерения.

Способы измерений
предлагают определённые методики
выполнения измерений и их обработки,
исключающие систематические ошибки.
Случайная же техническая ошибка зависит
от средств измерений и от некоторых
параметров измеряемых объектов.

Понятие
картографической и технической ошибок
относится к измерениям по картам размеров
объектов, показанных масштабными и
линейными условными знаками (измерение
площадей и длин кривых).

3.Картометрическая
ошибка возникает
в процессе выполнения и обработки
измерений. Например, если численность
населённых пунктов показана на карте
пунсоном при помощи непрерывной шкалы
отображения, то значение численности
определяется как функция диаметра
пунсона.

В этом случае
технической ошибкой является ошибка
измерения диаметра пунсона.

Соответствующая
же ошибка в численности, имеющая смысл
разности её значений, показанных пунсоном
на карте и рассчитанного по измерённому
диаметру пунсону, называется
картометрической ошибкой.

№10 Измерение
длин кривых линий.

• Что такое точность определения координат
• Какие могут быть погрешности на кадастровой карте
• Допустимые нормы расхождения при межевании
• Что такое координаты границы земельного участка
• Как определить границы земельного участка на кадастровой карте
• Что об ошибках говорит законодательство

Что такое точность определения координат

Увы, врут не только календари, но и кадастровые карты. Что делать, если после межевания оказалось, что участок заходит на территорию соседа? Или участок по официальным данным значится в одном месте, а на местности – в другом.

Разбираемся вместе с вами.

В современной системе кадастра хранятся координаты объектов на бумаге, в топографическом виде и в электронном формате. В перечисленных документах участок выделяется по индивидуальным свойствам, которыми выступают координаты характерных границ или характерных точек участка.

Характерными точками называются места установки межевых знаков. Именно по ним устанавливают координаты участка.

Если координат нет, то зафиксировать и указать в кадастровых документах место участка нельзя.

Теперь о том, что такое точность координат.

На территории России установлена опорная межевая сеть, все пункты которой имеют координаты сети в системе GPS. Поэтому положение земельных участков устанавливаются относительно этих опорных межевых пунктов.

Точность определения границ – это максимально возможное отклонение измеренной величины от среднего значения всех величин для одного поворотного пункта. По сути, это среднее арифметическое всех измерений одной точки.

Путаница с границами возникла по нескольким причинам.

Первая – изменились приборы для измерения. В советские годы участки промеряли деревянной межой. В нулевые появились современные методы и приборы. С 2010 года  координаты устанавливают с помощью спутникового оборудование, применяют GPS и систему Глонасс.

Вторая причина в том, что в земельном законодательстве раньше действовала другая система координат – условная. С ней связана погрешность публичной кадастровой карты.

Третья – смена информационной базы. В 90-е годы информацию нужно было оцифровать и внести в базу данных, что требовало больших временных, технических и материальных затрат. Иногда система давала сбои. Поэтому к 2017 году перешли с государственного кадастра недвижимости на Единый Государственный Реестр Недвижимости.

Ошибаются и люди, и приборы. Чтобы уменьшить погрешность точки, проводят её измерения несколько раз.

Четвёртая – менялось законодательство, вместе с ним изменялись требования к документам на землю.

Кадастровые инженеры выполняют требования государства, используют аттестованные методики измерения и оборудование, прошедшее своевременную поверку.

Расположение участка устанавливается по координатам характерных точек. Их положение на местности описывается плоскими прямоугольными координатами. А в межевых и технических планах указывается информация об использованной геодезической основе, а также точность и методы определения координат характерных точек. Когда участок прямоугольной формы, достаточно указать 4 точки. Если участок сложной, неправильной формы, то на карте находятся не все точки. Особенно это касается участков с тупыми углами.

Чтобы облегчить понимание информации, специалисты к документам на право владения недвижимостью прикладывают кадастровый план с указанием координат, границ и формы объектов.

Какие могут быть погрешности на кадастровой карте

Такой вопрос часто возникает у клиентов при обращении к публичной карте онлайн. Например, как определить: земельный участок находится в начале или конце улицы?

Уточним, что публичная карта относится к справочным ресурсам. Точная актуальная информация указана в выписке ЕГРН.

В интернете много сайтов-двойников, цель которых получить деньги за сомнительные документы. Официальная карта одна, перейти на неё можно с сайта Росреестра.

В жизни не всегда границы кадастрового квартала совпадают с границами СНТ. Причина – погрешность кадастровой карты.

Например, на публичной кадастровой карте наши клиенты наблюдали такую ситуацию. Когда включали подложку из космоснимков, то участок смещался на несколько метров.

Координаты на бумажных планах, публичной карте могут отличаться от измерений кадастрового инженера, особенно, когда речь идёт о документах, выданных до 2010 года.

Причина – погрешность измерений, нормы которых установлены в законодательстве.

Погрешность возникает по следующим причинам:

• Особенность рельефа территории: неровности, овраги.
• Климатические условия: порывы ветра, сильные осадки, аномальная жара
• Неточность измерительных приборов: несвоевременная поверка, влияние магнитного поля
• Человеческий фактор: усталость, нездоровье.

Расчёт погрешности проводится на основе пункта съёмочного обоснования. Выглядит это так. Кадастровый инженер устанавливает оборудование в определённой точке на участке. Неровности участка могут стать причиной смещения точки и увеличить общую погрешность. Поэтому в документах эта точка указывается как пункт съёмочного обоснования и используется для расчётов.

Прибор независимо от конструкции искажает показания, которые могут различаться у разных специалистов.

Допустимые нормы расхождения при межевании

Законодательство указывает допустимые значения погрешности.

• Участки в населённых пунктах 0,1 м
• Земли СНТ, ЛПХ 0,2 м
• Земли сельхозназначения 2,5 м

Когда речь идёт о больших значениях, которые отличаются от указанных норм, то мы имеем дело с кадастровой ошибкой.

По закону, граница может смещаться в любую сторону на расстояние, которое не превышает погрешности.

Когда возникает проблема в границах между землями разных категорий, то координаты характерных точек определяются по требованиям земель с более высокой точностью. Например, в землях лесного фонда допуск составляет 5 м, а в землях промышленности 0,5 м, поэтому граница определяется по землям промышленности.

Что такое координаты границы земельного участка

Основная характеристика участка заключается в координатах участка, а не длине границ.

Именно координаты задают характеристики объекта в пространстве, его положение на местности.

Координаты представляют доступ к коду участка, его кадастровому номеру.

Точкой отсчёта для определения координат характерных точек служит опорная межевая сеть.

Чтобы рассчитать положение характерных точек и границ участка, пользуются спутниковыми, аналитическими, фотографическим, полигонометрическими, картометрическими методами.

Как определить границы земельного участка на кадастровой карте

Открыть карту и найти участок по номеру. Надел отображается в виде геометрической фигуры с границами-контурами.

После межевания границы отображаются на карте отрезками между точками, в которых они меняют направление. Это поворотные или характерные точки.

Границы можно определить в выписке ЕГРН. Иногда границы на карте расходятся с реальными границами на местности, где они могут быть обозначены забором, колышками, стеной зданий, арматурой,

В спорных случаях определяют погрешность, с которой устанавливались границы земли. Эта величина составляет от 10 до 30 см.

Другой вариант – пригласить кадастрового инженера, который вынесет границы участка в натуру. Особенно когда есть сомнения или подозрения о расхождении реальных и юридических границ.

Что об ошибках говорит законодательство

Вопросы точности и погрешности измерений во время межевания наделов подробно рассматриваются в Приказе Минэкономразвития № 518 от 12.08.12 «Требования к точности и методам определения координат характерных точек границ ЗУ» и в «Методических указаниях по проведению межевания» (письмо Росземкадастра от 18.04.03).

К сожалению, бывает, так, что новые положения закона отменяют предыдущие. Отследить их актуальность и понять, какие из них действуют в вашем случае, иногда очень сложно.

Государство охраняет права владельца в тех контурах, которые отражены в кадастровом учёте. Именно поэтому так важно определиться с границами надела. Если они были установлены, то в документах указаны координаты точек по границам. В спорных ситуациях это трактуется как ошибка картографа. Так тоже бывает. Поэтому мы советуем обращаться к аттестованным кадастровым инженерам. Они ежедневно работают с такими запросами и знают порядок решения таких проблем. Например, как быть с практической точностью границ в вашем СНТ, где указан нулевой квартал.

Возникли вопросы? Задайте их нашим специалистам по телефону или в форме на сайте. Такая консультация для вас совершенно бесплатна.

Изучение и практика создания карт Средневековое изображение Ойкумены (1482, Йоханнес Шнитцер, гравер), построенный по Коордам в География Птолемея и использующий его вторую картографическую проекцию. Перевод на латынь и распространение географии в Европе в начале 15 века ознаменовали возрождение научной картографии после более чем тысячелетия застоя.

Картография (; от греческого χάρτης chartēs, «папирус, лист бумаги, карта»; и γράφειν graphein, «писать») — это изучение и практика создания карт. Сочетая науку, эстетику и технику, картография строится на материи, что реальность (или воображаемая реальность) может быть смоделирована способами, которые эффективно передают пространственную информацию.

Основными задачами традиционной картографии являются:

• Задать план карты и выбрать характеристики объекта, который нужно нанести на карту. Это проблема редактирования карты. Черты могут быть физическими, например, дороги или суши, или могут быть абстрактными, например, топонимами или политическими границами.
• Представляют рельеф отображаемого объекта на плоском носителе. Это задача картографических проекций.
• Устранение характеристик отображаемого объекта, которые не имеют отношения к назначению карты. Это задача обобщения.
• Уменьшение сложности характеристик, которые будут касаться. Это также проблема обобщения.
• Организуйте элементы карты, чтобы лучше донести ее сообщение до аудитории. Это задача дизайна карты.

Современная картография множества теоретических и практических основ географических информационных систем и географической информатики.

Содержание

• 1 История
  • 1.1 Древние времена
  • 1.2 Средневековье и Возрождение
    • 1.2.1 Технология печати
    • 1.2.2 Надпись
    • 1.2.3 Цвет
  • 1.3 Ранний современный период
  • 1.4 Просвещение
  • 1.5 Современный период
• 2 Деконструкция
• 3 Типы карт
  • 3.1 Общая и тематическая картография
  • 3.2 Топографическая и топологическая
• 4 Дизайн карты
  • 4.1 Цель карты и аудитория
    • 4.1. 1 Картографический процесс
  • 4.2 Аспекты дизайна карты
• 5 Картографические ошибки
• 6 Профессиональные и образованные общества
• 7 См. Также
• 8 Ссылки
  • 8.1 Библиография
• 9 Дополнительная литература
• 10 Ссылки

История

Наскальные Внешние рисунки Валькамоники (I), Паспардо р. 29, топографическая композиция, 4-е тысячелетие до н. Э. Карта бедолины и ее начертание, 6–4 вв. До н. Э. Византийская карта XIV века с рукопись Птолемея География, с использованием греческих цифр для шкалы : 52–63 ° с.ш. экватора и 6–33 ° E от Главного меридиана Птолемея на Fortunate Isles.Копия (1472) из ​​St. К карта Исидора мира.

Древние времена

Какая самая ранняя из известных карт является предметом некоторых споров, потому что термин «карта» не совсем подходит, потому что некоторые артефакты, которые могут быть картами, на самом деле могут быть. чем-то другим. Настенная живопись, которая может изображать древний анатолийский город Чатал-Хююк (ранее известный как Чатал-Хуюк или Чатал-Хуюк), датируется концом 7-го тысячелетия до нашей эры. Среди доисторических альпийских наскальных рисунков горы Бего (Франция) и Валькамоника (Италия), датируемых 4 тысячелетия до нашей эры, геометрические узоры, состоящие из пунктирных прямоугольников и линий, широко интерпретируются в археологических раскопках. литература как изображение возделываемых участков. Другие известные карты древнего мира включают минойскую настенную роспись «Дом адмирала» ок. 1600 г. до н. Э., На которой изображена приморская община в косой перспективе, выгравированная карта священного вавилонского города Ниппур, относящаяся к касситскому периоду (14-12 вв. Веков) до нашей эры). Самые старые из сохранившихся карт мира к 9 веку до н.э. Вавилонии. Один показывает Вавилон на Евфрате, окруженный Ассирией, Урарту и захваченные городами, все, в свою очередь, окружены река «(<318

древние греки и римляне создавали карты со времен Анаксимандра <358.>Океан ). На другом Вавилон изображен как к северу от центра мира.>в 6 век до н.э. Во II веке до н.э. Птолемей написал свой трактат по картографии География. Он содержал карту мира Птолемея. — мир, который был известен западному обществу (Ecumene ). Еще в VIII веке арабские ученые переводили труды греческих географов на арабский язык.

В Древнем Китае географическая литература датируется V веком до эры. Самые старые из сохранившихся китайских карт прошлое из государства Цинь, датируемого IV веком до нашей эры, в период периода Воюющих царств. В книге Синь И Сян Фа Яо, опубликованной в 1092 г. кит ай ученым Су Сун, карта звездного неба на эквидистантной цилиндрической проекции. Этот метод построения карт, кажется, существует в Китае, является самым старым из существующих карт в печатной форме.

Ранние формы картографии Индии включали изображения полярной звезды и окружающих ее созвездий. Эти карты указали для радиостанции.

Средние века и Возрождение

Mappae mundi («карты мира») — это средневековые европейские карты мира. Известно, что около 1100 из них сохранились: из них около 900 обнаружены с иллюстрацией манускриптов, а остальные существуют как отдельные документы.

Табула Роджериана, составленный Мухаммадом ал- Идриси для Роджера II Сицилии в 1154 г.

арабский географ Мухаммад аль-Идриси создал свой средневековый атлас Табула Роджериана (Книга Роджера) в 1154 году. Объединив знания Африки, Индийского океана, Европы и Дальнего Востока (который он узнал из современных отчетов арабских купцов и исследователей) с информацией, которую он унасал от классических географов, он смог написать подробные описания множества стран. Наряду с основательным текстом, который он написал, он создал карту мира, на которую в основном повлияла концепция мира Птолемея, но со значительным множеством арабских географов. Она оставалась самой точной картой мира в течение следующих трех столетий. Карта разделена на семь климатических зон с подробным описанием каждой зоны. В рамках этой работы была сделана круглая карта меньшего размера, на которой юг наверху и Аравия в центре. Аль-Идриси также сделал оценку окружности мира с точностью до 10%.

Регина Европа в «Cosmographia » Себастьяна Мюнстера, 1570

В эпоху исследований, с 15 по 17 век, европейские картографы копировали более ранние карты передаются. наблюдения и новые методы съемки. Изобретение магнитного компаса, телескопа и секстанта позволяет повысить точность. В 1492 году Мартин Бехайм, немецкий картограф, сделал самый старый из сохранившихся глобусов Земли.

В 1507 году Мартин Вальдземюл создал глобальную карту мира и большую Настенную карту мира из 12 панелей (Universalis Cosmographia ) с первым использованием названия «Америка». Португальский картограф Диего Риберо был автором первой известной планисферы с градуированным экватором (1527 г.). Итальянский картограф Баттиста Аньезе создал не менее 71 рукописного атласа морских карт. Йоханнес Вернер усовершенствовал и продвигал проекцию Вернера. Это была равновеликая проекция карты мира в форме сердца (обычно называемая сердцевидной проекцией), которая использовалась в 16 и 17 веках. Со временем возникли другие итерации этого типа карты; наиболее примечательными являются синусоидальная проекция и проекция Бонна. В проекции Вернера стандартная параллель на Северном полюсе; синусоидальная проекция помещает стандартную параллель на экваторе; и проекция Бонна промежуточное положение между ними.

В 1569 году картограф Герард Меркатор впервые опубликовал карту, основанную на его проекции Меркатора, в которой используются параллельные вертикальные линии долготы и параллельные линии широты разносятся дальше друг от друга по мере удаления от экватора. Благодаря этой конструкции курсы постоянного пеленга удобно использовать в виде прямых линий для навигации. Это же самое настоящее состояние как универсальной карты мира, потому что оно ограничено тем, чем больше, чем они есть на самом деле. Меркатор также считается первым, кто использовал слово «атлас» для описания коллекции карт. В более поздние годы своей жизни Меркатор решил создать Атлас, книгу, множественный множеством карт различных регионов мира, а также хронологической историей мира от сотворения Земли Богом до 1568 года. завершить его к своему удовлетворению перед смертью. Тем не менее, после его смерти в Атлас были внесены некоторые дополнения, и после его смерти были опубликованы новые издания.

В Ренессансе карты использовались, чтобы произвести впечатление на зрителей и создать репутацию владельца как сложного человека. образованные и мирские. Из-за этого к концу эпохи Возрождения карты выставлялись с равным вниманием к живописи, скульптурам и другим произведениям искусства. В шестнадцатом веке карты становились все более доступными для потребителей благодаря появлению гравюры, примерно в 10% венецианских домов к концу 1500-х годов были какие-то карты.

В эпоху Возрождения выполняются картыли три основных функции:

• Общее описание мира
• Навигация и ориентирование
• Геодезия и управление недвижимостью

В средневековье временами письменные инструкции о том, как куда-то добраться, были более распространены, чем использование карт. В эпоху Возрождения картографию рассматривать стали как метафору власти. Политические лидеры могли претендовать на территорию с помощью карт, и этой в рейтинге власти способствовала религиозная колониальная экспансия Европы. В эпоху Возрождения часто наносились карты на Святая Земля и другие религиозные места.

В конце 1400-х — конце 1500-х годов Рим, Флоренция и Венеция доминировали в создании карт и торговли. Это началось во Флоренции в середине-конце 1400-х годов. Торговля картами быстро переместилась в Рим и Венецию, но затем была вытеснена создателями атласов в конце 16 века. Издание карт в Венеции было выполнено с упором на гуманитарные науки и книгоиздание, а не только на информационное использование.

Технология печати

В эпоху Возрождения существовало две основные технологии гравюры: гравюра на дереве и глубокой печати на медных пластинах, относящихся к носителю, используемому для передачи изображение на бумагу.

В ксилографии изображение карты создается как рельеф, вырезанный из твердой древесины средней зернистости. Области, предназначенные для печати, окрашиваются и прижимаются к листу. Поднимается над остальной частью блока, карты вызывают вмятины на бумаге, которые часто можно почувствовать на обратной стороне карты. Есть преимущества в использовании рельефа для создания карт. Во-первых, печатнику не нужен печатный станок, потому что карты можно было бы нарисовать как натертые. Керамогранит достаточно прочен, чтобы его можно было использовать много раз до появления дефектов. Существующие печатные машины можно использовать для создания печатков, а не для создания нового. С другой стороны, с помощью рельефной техники сложно найти мелкие детали. Несоответствия в линиях более очевидны в ксилографии, чем в глубокой печати. Чтобы улучшить качество в конце пятнадцатого века, был разработан стиль рельефного мастерства с использованием тонких долот для вырезания по дереву, а не более широко используемого ножа.

В глубокой печати выгравированы на обрабатываемых металлах, обычно в меди, но иногда и в латуни. Гравер наносит тонкий лист воска на металлическую пластину и чернилами прорисовывает детали. Затем гравер обводит линии стилусом, чтобы выгравировать их на пластине внизу. Гравер также может использовать щупы, чтобы прокалывать отверстия вдоль нарисованных линий, обводить их цветным мелом и гравировать карту. Линии, идущие в одном направлении, вырезаются одновременно, а затем пластина поворачивается, чтобы вырезать другом линии, идущие в направлении. Для печати с готовой формы чернила растекаются по металлической поверхности и соскабливаются, так что они остаются только в протравленных каналах. Затем пластина с силой прижимается к бумаге, так что чернила в каналх переходят на бумагу. Нажатие настолько сильное, что оставляет «след пластины» по краю карты на краю пластины, внутри бумага вдавлена ​​по с полями. В то время медь и другие металлы были дорогими, поэтому пластину часто использовали повторно для создания новых карт или переплавляли для других целей.

Будь то гравюра на дереве или глубина печати, печатная карта развешивается для просушки. После высыхания его обычно помещают в другой пресс для выравнивания бумаги. Для печати карты можно было использовать любой тип бумаги, которая доступна в то время, но более толстая бумага была более прочной.

К концу пятнадцатого века и рельеф, и инталия использовались примерно одинаково.

Надпись

Надпись в картографии важна для обозначения информации. В дереве тонкие буквы сложны, поскольку они часто получаются квадратными и блочными буквами, отличие от стилизованного округлого стиля письма, популярного в то время в Италии. Для повышения качества картографы разработали тонкие долота для вырезания рельефа. Глубокая печать не страдала от проблем грубого носителя и поэтому могла выражать циклический курсив, который стал известен как cancellaresca. Были изготовлены на заказ обратные штампы, которые также использовались в гравировке по металлу вместе с надписью от руки.

Цвет

Первое использование цвета при создании карт нельзя свести к одной причине. Есть аргументы в пользу того, что цвет информации изначально использовался как обозначения на карте, а на втором месте — эстетика. Есть также аргументы в пользу того, что сначала использовался на картах для эстетики, но превратился в передачу информации. Практика продолжалась до конца 1800-х годов. Однако большинство издателей принимали заказы от своих покровителей на раскрашивание своих карт или атласов, если они того пожелали. Услуги по предоставлению услуг по предоставлению услуг. Самая простая окраска — это просто очертания, например, границ и вдоль рек. Цвет стирки означал закрашивание участков краской или акварелью. Лимнинг означал добавление к карте серебра и сусального золота для подсветки букв, геральдических гербов или других декоративных элементов.

Раннее Новое время

Раннее Новое время ознаменовалось конвергенцией картографических методов по всей Евразии и обменом коммерческими методами картографирования через Индийский океан.

В начале семнадцатого века. столетия карта Селдена была создана китайским картографом. Историки датируют его созданием около 1620 года, но на этот счет ведутся споры. Значения этой карты с историческими заблуждениями восточноазиатской картографии занимаются картографией Восточной Азии. Изображение торговых маршрутов, компаса и масштабной линейки на карте указывает на кульминацию многих техник картографирования, включенных в китайскую торговую картографию.

В 1689 году представители русского царя и династии Цин встретились возле пограничный город Нерчинск, который был рядом с спорной границей два держав, в восточной Сибири. Обе стороны, при участии Цинских переговорных с иезуитами в качестве посредников, сумели заключить договор, по которым река Амур стала границей между евразийскими державами и открыла торговые отношения между ними. Значение этого принципа взаимодействия между двумя сторонами, которые были привлечены из самых разных национальностей.

Просвещение

Карты периода Просвещения практически повсеместно использовали глубокой печати медных пластин, отказавшись от технологии хрупкой грубой ксилографии. Развивается использование картографических проекций: двойное полушарие стало очень распространенным явлением, прогрессивная навигационная проекция Меркатора постепенно появлялась все чаще.

Из-за нехватки информации и огромных трудностей при съемке в течение этого периода картографы часто использовали плагиат, не отдавая должного первоначальному картографу. Например, известная карта Северной Америки, известная как «Карта бобра», была опубликована в 1715 году Германом Моллом. Эта карта является точным воспроизведением работы Николя де Фер 1698 года. Де Фер, в свою очередь, скопировал изображения, которые впервые были напечатаны в книгах Луи Хеннепина, опубликованных в 1697 и 1664 годах. К концу 18 века картографы часто приписывали первоначальному издателю что-то вроде строки «После [оригинального картографа]» в названии карты или картуш.

Современный период

Морская карта до Меркатора 1571 года от португальского картографа Фернана Вас Дурадо ( ок. 1520 — ок. 1580). Он относится к так называемой модели плоской карты, где наблюдаемые широты и магнитные направления наносятся прямо на плоскость с постоянным масштабом, как если бы Земля была плоскостью (Португальский национальный архив Торре-ду-Томбо, Лиссабон). Картирование может быть выполнено с помощью GPS и лазерного дальномера непосредственно в поле. Изображение показывает структуру леса (положение деревьев, валежника и полога).

В картографии технологии постоянно меняются, чтобы соответствовать требованиям нового поколения картографов и пользователей карт. Первые карты изготавливались вручную кистью и пергаментом; поэтому они различались по качеству и были ограничены в распространении. Появление магнитных устройств, таких как компас и намного позже, магнитных запоминающих устройств, позволило создавать гораздо более точные карты и иметь возможность хранить и управлять ими. в цифровом виде.

Достижения в области механических устройств, таких как печатный станок, квадрант и нониус, позволили массовое производство карт и создание точных репродукций из других точные данные. Хартманн Шедель был одним из первых картографов, которые использовали печатный станок, чтобы сделать карты более доступными. Оптические технологии, такие как телескоп, секстант и другие устройства, использующие телескопы, позволяли проводить точную съемку местности и позволяли картографам и навигаторам определять свою широту путем измерения углов к Полярной звезде ночью или к Солнцу в полдень.

Достижения в области фотохимических технологий, таких как литографические и фотохимические процессы, позволяют создавать карты с мелкими деталями, которые не деформируются по форме и устойчивы к влаге и износу.. Это также устранило необходимость в гравировке, что еще больше ускорило производство карт.

В ХХ веке аэрофотосъемка, спутниковые снимки и дистанционное зондирование обеспечили эффективные и точные методы картирования физических объектов, таких как береговые линии, дороги, здания, водоразделы и топография. Геологическая служба США разработала несколько новых картографических проекций, в частности, Космический наклон Меркатора для интерпретации спутниковых наземных треков для картированияповерхности. Использование спутниковых телескопов позволяет исследователям наносить на карту планеты и луны в космическом пространстве. Достижения в электронной технологии открыли новую революцию в картографии: доступность компьютеров и периферийных устройств, таких как мониторы, плоттеры, принтеры, сканеры (удаленные и документальные) и аналитические стереоплоттеры, а также компьютерные программы для визуализации изображения обработки, пространственный анализ и управление базами данных демократизировали и значительно расширили возможности создания карт. Возможность накладывать пространственно расположенные переменные карты создают новые области применения карт и новых возможностей. См. Также цифровая растровая графика.

В первые годы нового тысячелетия картографию преобразили три ключевых технологических достижения: отмена выборочной доступности в глобальной системе позиционирования (GPS) в мае 2000 г., что повысило точность определения местоположения для бытовых GPS-приемников с точностью до нескольких метров; изобретение OpenStreetMap в 2004 году, глобальную встречную карту, которая позволяет вносить и использовать новые пространственные данные без сложных лицензионных соглашений; и запуск Google Earth в 2005 году как развитие виртуального глобуса EarthViewer 3D (2004), который произвел революцию в доступе к спутниковым и аэрофотоснимкам. Эти достижения повысили географические и геолокационные данные и расширили диапазон приложений для картографии, например, при разработке устройств спутниковой навигации.

В наших самых разных типах карт качества используются программное обеспечение трех основных типов: CAD, ГИС и специализированного программного обеспечения для иллюстраций .. Пространственная информация может храниться в базе данных , из которой она может быть извлечена по запросу. Эти инструменты создают более динамичные интерактивные карты, можно управлять в цифровом виде.

Полевые компьютеры, GPS и лазерные дальномеры создают карты непосредственно на основе измерений, сделанных на месте.

Деконструкция

Создание карт проблемно-технических и культурных аспектов. В этом смысле карты иногда можно назвать необъективными. Изучение предвзятости, влияние и задачи дня при создании карты — вот что составляет деконструкцию карты. Центральный постулат деконструктивизма — это в том, что карты мощной. Другие состоят в том, что карты изначально предвзяты и что мы ищем метафоры и риторику на картах.

Утверждается, что европейцы продвигали «эпистемологическое » понимание карты еще в 17 век. Примером такого понимания является то, что «[европейское воспроизведение местности на картах] реальность может быть выражена в математических терминах; что систематические наблюдения и постановка единственный путь к картографической истине… ». Картографы 17-го века были осторожны и точны в своих стратегических подходах к картам, основанным на научных моделях знания. В то было распространено мнение, что этот научный подход к картографии невосприимчив к социальной атмосфере.

Распространено мнение, что наука движется в направлении прогресса и таким образом, ведет к более точному отображению карт. В этом случае используются другие системы картографирования европейские карты. «Была« не картографическая »земля, где таилась армия неточных, еретических, субъективных, оценочных и идеологически искаженных изображений. Картографы развили «чувство другого» в отношении несоответствующих карт ».

Хотя за последние десятилетия картография подверглась сильной критике, «черный ящик» картографа всегда казался защищенным до такой степени, что преодололевал критику. Однако для более поздних ученых в этой области было положено начало созданию карт. Например, некоторые отрывки на картах и ​​само картографическое общество описывают социальное влияние на производство карт. Эта социальная игра с картографическим знанием «…« порядок »[карт] характеристик и« иерархию их практик ».

Изображения Африки являются общей целью деконструктивизм. Согласно моделям деконструктивизма, картография использовалась в стратегических целях, связанным с империализмом, а также в качестве инструментов и представлений власти во время завоевания Африки. Изображение Африки и низких широт в целом на проекции Меркатора интерпретировано как империалистическое и как символ порабощения из-за уменьшенных пропорций регионов по сравнению с этими более высокими широтами, где были определены европейские державы.

Карты способствовали развитию империализма и колонизации Африки на практике, основную информацию, как такую ​​дороги, ландшафт, природные ресурсы, поселения и сообщества. Благодаря этой карте сделали возможной европейскую торговлю в Африке, потенциальные коммерческие маршруты, и сделали возможной добычу природных ресурсов, их местонахождение. Такие карты позволяют также использовать военные завоевания и делали их более эффективными, а имперские государства используют их, чтобы использовать свои завоевания. Эти же карты использовались для закрепления территориальных претензий, например, на Берлинской конференции 1884–1885 гг.

До 1749 г. на картах африканского континента африканские королевства были нарисованы предполагаемыми или надуманными. границы, с неизвестными или неизведанными областями с рисунками животных, воображаемыми физико-географическими объектами и описательными текстами. В 1748 году Жан Б. Б. д’Анвиль создал первую карту африканского континента, на которой были пробелы, обозначающие неизвестную территорию. Это было революционным в картографии и представлении силы, созданием карт.

Типы карт

Общая и тематическая картография

Небольшой участок карты для спортивного ориентирования. Топографическая карта Остров Пасхи.Рельефная карта Сьерра-Невада

В понимании основных карт области картографии может быть разделена на две основные категории: общая картография и тематическая картография. Общая картография включает те карты, которые созданы для широкой аудитории и, следовательно, содержат множество функций. Общие карты содержат много справочных и локационных систем и часто выпускаются сериями. Например, топографические карты масштаба 1:24 000 из Геологической службы США (USGS) являются стандартом по сравнению с канадскими картами масштаба 1:50 000. Правительство Великобритании выпускает классические карты масштаба 1: 50 000 (заменяющие старые 1 дюйм) на 1 милю) «Артиллерийское управление » всей Великобритании, а также ряд коррелированных карт большего и меньшего масштаба отличная деталь. Многие частные картографические компании также выпустили серии тематических карт.

Тематическая картография включает карты географической тематики, ориентированные на конкретную аудиторию. Парой примеров может быть точечная карта, показывающая производство кукурузы в Индиане, или заштрихованная карта области округов Огайо, разделенная на числовые хороплетные классы. Пространство для пространственных данных.

Третий тип карты известен «спортивная карта» или карта специального назначения. Этот тип карты находится где-то между тематическими и общими картами. Они сочетают общие элементы карты с тематическими атрибутами, чтобы создать карту с учетом конкретной аудитории. Часто тип аудитории, для которой создается карта для спортивного ориентирования, типично для данной отрасли или профессии. Примером такого типа карты может быть карта муниципального образования.

Топографическая и топологическая

A топографическая карта в первой очереди связанных с топографическим описанием места, включая (особенно в 20-м и 21-м веках) использование контурных линий , показывающих высоту. Рельеф или рельеф можно использовать различными способами (см. Картографическое изображение рельефа ). Использование компьютерного программного обеспечения для создания цифровых моделей рельефа, которые показывают штриховой рельеф, современную эпоху одним из наиболее распространенных и передовых методов использования для создания топографических карт. До появления программного обеспечения картографам приходилось рисовать штриховой рельеф вручную. Один из них, уважаемый как мастер рисованного штрихового рельефа, — швейцарский профессор Эдуард Имхоф, чьи усилия по штриховке холмов оказали такое влияние, что он стал столь трудоемким во всем мире, несмотря на то, что он был столь трудоемким.

A 358>- это очень общий тип карты, такой, который можно нарисовать на салфетке. Он часто игнорирует ошибки передачи информации о конкретном маршруте или реляционной информации. Бека карта лондонского метро является ярким примером. Хотя это наиболее широко используемая карта «Трубы», она мало что изменяет реальность постоянно, выпрямляет кривые пути и искажает направления. Единственная топография на нем — река Темза, позволяющая читателю узнать, находится ли станция к северу или к югу от реки. Это, а также топология станций и пересадок между железнодорожными линиями — все, что осталось от географического пространства. Тем не менее, это все, что типичный пассажир желает знать.

Дизайн карты

Иллюстрированная карта.

Современные технологии, включая достижения в Печать, Появление географических информационных систем и графического программного обеспечения, а также Интернет значительно упростило процесс создания карт и увеличило палитру вариантов дизайна, доступных картографам. Это привело к снижению внимания к производственному навыку и большему вниманию к качеству дизайна, попытке создания карты, которая эстетически приятны и практически полезны для предполагаемых целей.

Назначение карты и аудитория

Все карты созданы для достижения определенной цели для определенной аудитории. Сообщается, что информация о местонахождении местных сообществ. В том же духе целевая аудитория может меняться от широкой публики до самого картографа. Для достижения этой цели необходим эффективный дизайн.

Картографический процесс

Картографический процесс начинается с реальной или воображаемой среды или обстановки. По мере того, как составители карт собирают данные о предмете, который они наносят на карту (обычно с помощью технологий и / или дистанционного зондирования), они начинают распознавать и обнаруживать закономерности, которые можно использовать для организации данных для создания карты (т. Е. Они думают о данных и их шаблоны, а также как лучше всего визуализировать их на карте). После этого картограф собирает данные и экспериментирует с множеством различных методов проектирования и производства карт (включая обобщение, символизацию и другие методы производства) в попытке закодировать и изобразить данные на карте, которые позволят пользователю карты декодировать и интерпретировать карту способом, который соответствует предполагаемой цели создателя карты. Затем пользователь карты читает и анализирует карту, распознавая и интерпретируя символы и узоры, обнаруженные на карте. Это побуждает пользователя действовать и делать выводы на основе информации, которую они находят на карте. Таким образом, карты помогают формировать наш взгляд на мир на основе пространственных перспектив и точек обзора, которые они помогают создать в нашем сознании.

Аспекты дизайна карты

Создание карты включает в себя объединение количество элементов и принятие большого количества решений. Элементы дизайна делятся на несколько широких тем, каждая из которых имеет свою собственную теорию, свою исследовательскую программу и свои собственные передовые практики. Тем не менее, между этими элементами есть синергетические эффекты, а это означает, что общий процесс проектирования — это не просто работа над каждым элементом по отдельности, но итеративный процесс обратной связи по корректировке каждого для достижения желаемого гештальта.

• проекций карты. : Основой карты является плоскость, на которой она покоится (будь то бумага или экран), но для выравнивания поверхности земли требуются проекции. Все проекции искажают эту поверхность, но картограф может иметь стратегический план относительно того, как и где происходит искажение.
• Обобщение : Все карты должны быть нарисованы в меньшем масштабе, чем реальность, что требует, чтобы информация, содержащаяся на карте, была очень точной. небольшой образец изобилия информации о месте. Обобщение — это процесс настройки уровня детализации географической информации в соответствии с масштабом и назначением карты посредством таких процедур, как выбор, упрощение и классификация.
• Символика : любая карта визуально представляет местоположение и свойства географических явлений с использованием символов карты, графические изображения, состоящие из нескольких визуальных переменных, таких как размер, форма, цвет и узор.
• Состав: все символы собраны вместе, их взаимодействие имеет большое влияние на чтение карты, например, группировка и Визуальная иерархия.
• Типографика или маркировка : текст служит ряду целей на карте, особенно помогает распознавать функции, но ярлыки должны быть правильно спроектированы и размещены, чтобы быть эффективными.
• Макет : изображение карты должно быть размещено на странице (будь то бумага, паутина или другой носитель) вместе со связанными элементами, такими как заголовок, легенда, дополнительные карты, текст, изображения и т. Д. У каждого из этих элементов есть свои особенности дизайна, как и их интеграция, которая в степени соответствует принципам Графического дизайна.
• Дизайн для конкретного типа карты: различные карт, особенно тематические карты, имеют свои собственные потребности в дизайне и передовой опыт.

Картографические ошибки

Некоторые карты преднамеренных ошибок или искажений, либо как пропаганда, либо как «водяной знак », чтобы помочь правообладателю выявить нарушение, если ошибка появляется на картах конкурентов. Последние часто имеют форму существовавших, неправильно названных или неправильно написанных «улиц-ловушек ». Другие названия и формы для этого: бумажные городки, фиктивные записи и авторское право пасхальные яйца.

Еще одним мотивом для преднамеренных ошибок является картографический «вандализм»: картограф, желающий оставить свой след на работе. Гора Ричард, например, была вымышленной вершиной на Скалистых горах ‘континентальном водоразделе, которая появилась на карте округа Боулдер, Колорадо в начале 1970-х годов. Считается, что это работа рисовальщика Ричарда Чаччи. Художественной литературы не



Суть практических работ по топографии заключается в том, что студенты, изучив теоретический материал, выполняют практические задания по формированию соответствующих умений и навыков работы с топографической картой. Часть практических работ выполняются индивидуальными заданиями: ориентирование, определение направлений движения по заданным азимутам, составление плана местности, определение относительной высоты холма, скорости течения реки, измерение длин линий по прямой и кривой и др. Практические работы с топографическими картами формируют навыки сложного чтения карты, позволяют, в будущем, анализировать географические явления, составлять физико-географические и экономико-географические характеристики отдельных участков или районов, давать оценку территории по заданным критериям.

Топографические карты являются общегосударственными, предназначаются для детального изучения и оценки местности, ориентирования на ней, для измерений и расчетов при разработке и проведении мероприятий различного значения, обучения, а также для других видов научно-исследовательских работ, требующих использования точных данных об объектах местности. На них с математической точностью и одинаковой полнотой изображаются все видимые объекты территории с четким сохранением их планового положения. Географическое содержание карты ограничено внутренней рамкой, которая является элементом ее математической основы. Все, что расположено за ней на ее полях, называется зарамочным содержанием. Зарамочное содержание топографических карт всех масштабов стандартно. Оно способствует быстрому выполнению по карте различных измерений и вычислений, повышающих ценность ее использования. На топографических картах местные предметы изображаются условными общепринятыми знаками, а рельеф — горизонталями.

По топографическим картам изучают и оценивают местность, решают различные расчетные задачи, связанные с определением расстояний, углов и площадей, высот, превышений и взаимной видимости точек местности, крутизны и видов скатов и т. п.

Целью практических занятий по топографии — освоение главных положений теории и возможность формирования у студентов навыков и умений работы с топографическими картами. Задания сопровождаются подробными указаниями по его выполнению, а наиболее сложные вопросы рассматриваются на однотипных с заданием примерах. При работе с топографической картой у студентов формируется картографический образ — основа картографической информации, которая предназначена для восприятия в виде образных картографических представлений о географических объектах, рельефе, речной сети, пространственных моделей изучаемых территорий. Картографический образ изучаемых территорий создается всем многообразием условных знаков: их сочетанием и формой, величиной, ориентировкой, цветом, оттенком цвета, внутренней структурой. Для его формирования важным является пространственная комбинация условных знаков, их взаимное расположение, положение относительно пространственных координат, взаимная упорядоченность, объединение или совмещение и другие их отношения. [1, 2].

Определяя расстояние по карте между точками местности (предметами, объектами), пользуясь численным масштабом, измеряют расстояние между этими объектами в сантиметрах и умножают полученное число на величину масштаба. Для примера, на карте масштаба 1:25000 измеряем линейкой расстояние между мостом и ветряной мельницей (рис. 1); оно равно 7,3 см, умножаем 250 м на 7,3 и получаем искомое расстояние; оно равно 1825 метров (250х7,3=1825).

Рис. 1. Определение расстояние между точками местности с помощью линейки

Небольшое расстояние между двумя точками по прямой линии проще определить, пользуясь линейным масштабом (рис. 2, 3). Для этого достаточно циркуль-измеритель, раствор которого равен расстоянию между заданными точками на карте, приложить к линейному масштабу и снять отсчет в метрах или километрах.

Большие расстояния между точками по прямым линиям измеряют обычно с помощью длинной линейки или циркуля-измерителя. В первом случае для определения расстояния по карте с помощью линейки пользуются численным масштабом. Во втором случае раствор «шаг» циркуля-измерителя устанавливают так, чтобы он соответствовал целому числу километров, и на измеряемом по карте отрезке откладывают целое число «шагов». Расстояние, не укладывающееся в целое число «шагов» циркуля-измерителя, определяют с помощью линейного масштаба и прибавляют к полученному числу километров.

Рис. 2. Измерение на карте расстояний циркулем-измерителем по линейному масштабу

Рис. 3. Измерение на карте расстояний циркулем-измерителем по извилистым линиям

Таким же способом измеряют расстояния по извилистым линиям. В этом случае «шаг» циркуля-измерителя следует брать 0,5 или 1 см в зависимости от длины и степени извилистости измеряемой линии.

Для определения длины маршрута по карте применяют специальный прибор, называемый курвиметром (рис. 4), который особенно удобен для измерения извилистых и длинных линий. В приборе имеется колесико, которое соединено системой передач со стрелкой [2].

При измерении расстояния курвиметром нужно установить его стрелку на деление 99. Держа курвиметр в вертикальном положении вести его по измеряемой линии, не отрывая от карты вдоль маршрута так, чтобы показания шкалы возрастали. Доведя до конечной точки, отсчитать измеренное расстояние и умножить его на знаменатель численного масштаба.

Точность определения расстояний по карте зависит от масштаба карты, характера измеряемых линий (прямые, извилистые), выбранного способа измерения, рельефа местности и других факторов. Наиболее точно определить расстояние по карте можно по прямой линии.

Рис. 4. Измерения расстояния при помощи курвиметра

Для более точного построения и измерения отрезков пользуются поперечными масштабами. Поперечный масштаб позволяет существенно повысить точность графических работ на планах и картах. Достигается это за счет разделения коротких отрезков линейного масштаба на несколько (обычно на 10) более мелких частей с помощью простых геометрических построений (рис. 5).

Рис. 5. Определение расстояния с помощью поперечного масштаба

Каждая такая часть называется основанием масштаба. Крайнее левое основание в верхней и нижней частях поперечного масштаба делится на десять равных частей. Концы этих десятых долей основания соединяются между собой прямыми, отсекающими на горизонтальных линиях сотые доли основания. Таким образом, на поперечном масштабе измеряемое расстояние может быть выражено в целых, десятых и сотых долях основания масштаба. А поскольку известна величина основания масштаба (2 см), то можно легко определить «цену» основания в метрах. Так, для масштаба 1:25000 «цена» основания поперечного масштаба составит 500 м, его десятая доля — 50 м, а одна сотая часть — 5 м. Кроме того, на глаз можно взять еще и половину «сотни» — 2,5 м. Циркулем измеряют расстояние между двумя предметами на карте. Затем прикладывают циркуль к нижней линии поперечного масштаба и отсчитывают расстояние, которое получается — 2200 м с излишком. Для определения величины этого излишка циркуль передвигают параллельно нижней линии вверх До пересечения с диагональю и считывают окончательную величину расстояния — 2220 м. [3].

При измерении расстояний с помощью циркуля-измерителя или линейкой с миллиметровыми делениями средняя величина ошибки измерения на равнинных участках местности обычно не превышает 0,7–1 мм в масштабе карты, что составляет для карты масштаба 1:25000–17,5–25 м, масштаба 1:50000–35–50 м, масштаба 1:100000–70–100 м. В горных районах при большой крутизне скатов ошибки будут больше. Это объясняется тем, что при съемке местности на карту наносят не длину линий на поверхности Земли, а длину проекций этих линий на плоскость. Например, при крутизне ската 20° (рис. 6) и расстоянии на местности 2120 м его проекция на плоскость (расстояние на карте) составляет 2000 м, т. е. на 120 м меньше.

Подсчитано, что при угле наклона (крутизне ската) 20° полученный результат измерения расстояния по карте следует увеличивать на 6 % (на 100 м прибавлять 6 м), при угле наклона 30° — на 15 %, а при угле 40° — на 23 %.

Рис. 6. Проецирование длины ската на карту

При определении длины маршрута по карте следует учитывать, что расстояния по дорогам, измеренные на карте с помощью циркуля или курвиметра, в большинстве случаев получаются короче действительных расстояний. Это объясняется не только наличием спусков и подъемов на дорогах, но и некоторым обобщением извилин дорог на картах. Поэтому получаемый по карте результат измерения длины маршрута следует с учетом характера местности и масштаба карты умножить на коэффициент, указанный в таблице.

Таблица 1

Приближенную оценку размеров площадей производят на глаз по квадратам километровой сетки, имеющейся на карте. Каждому квадрату сетки карт масштабов 1:10000–1:50000 на местности соответствует 1 км2, квадрату сетки карт масштаба 1:100000–4 км2, квадрату сетки карт масштаба 1:200000–16 км2. Более точно площади измеряют палеткой, представляющей собой лист прозрачного пластика, с нанесенной на него сеткой квадратов со стороной 10 мм (в зависимости от масштаба карты и необходимой точности измерений).

Наложив такую палетку на измеряемый объект на карте, подсчитывают по ней сначала число квадратов, полностью укладывающихся внутри контура объекта, а затем число квадратов пересекаемых контуром объекта. Каждый из неполных квадратов принимаем за половину квадрата. В результате перемножения площади одного квадрата на сумму квадратов получают площадь объекта. По квадратам масштабов 1:25000 и 1:50000 площади небольших участков удобно измерять офицерской линейкой, имеющей специальные вырезы прямоугольной формы. Точность определения расстояний по карте зависит от масштаба карты, характера измеряемых линий (прямые, извилистые), выбранного способа измерения, рельефа местности и других факторов.

В процессе измерительных работ на топографических картах формируются умения читать план местности, простого и сложного чтения топографической карты, с большой точностью определять азимут на заданный объект, переходить од одних координат к другим, с высокой точностью проводить измерения расстояний различными способами и др.

Литература:

1. Гакаев Р. А., Хадаев Т. Ш. Формирование географических и исторических знаний учащихся комбинированным использованием картографического материала [Текст] // Педагогическое мастерство: материалы VI междунар. науч. конф. (г. Москва, июнь 2015 г.). — М.: Буки-Веди, 2015. — с. 5–8.
2. Николаев А. С. Военная топография. Москва. Воениздат. 1977.
3. Сычугова О. В. и др. Масштабы карт и планов. Решение задач по топографической карте. Екатеринбург. 2008 г.

Основные термины (генерируются автоматически): расстояние, поперечный масштаб, линейный масштаб, масштаб карты, карт масштаба, линия, топографическая карта, численный масштаб, зарамочное содержание, картографический образ.

Похожие статьи
