Как считать ошибки на ваз 2114

Оглавление:
1. Диагностика
1.1 Самодиагностика ВАЗ 2114
1.2 Проверка при помощи диагностического оборудования
2. Основные коды ошибок ВАЗ 2114 инжектор: расшифровка
2.1 Система выпуска – 0000
2.2 Дефекты воздушной магистрали – 0100
2.3 Коды ошибок, связанные с подачей топлива – 0200
2.4 Коды ошибок бортового компьютера, свидетельствующие о поломках в системе зажигания – 0300
2.5 Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400
2.6 Отказ, неполадки в системе управления оборотов СУ – 0500
2.7 Бортовая сеть вспомогательного или основного оборудования – 0600
2.8 Вспомогательные системы – 1000
3 Как устранить поломку
4. Итог

Российский автоконцерн ВАЗ выпускает достаточный ассортимент автомобилей. Модели бренда пользуются большим спросом среди отечественных автолюбителей и на территории стран СНГ. Популярность вызвана ввиду умеренной стоимости и дешевого ремонта машин. Однако проблемы случаются с любыми ТС и продукция завода не исключение. Коды ошибок ВАЗ 2114 инжектор, могут сориентировать автомобилиста касательно области поломки и помочь в устранении проблем.

Диагностика

Установить коды ошибок ВАЗ 2114 инжектор 8 клапанов можно двумя путями. При этом каждый метод имеет уникальные преимущества и минусы.

Самодиагностика ВАЗ 2114: коды ошибок и их расшифровка

Способ самодиагностики не требует от водителя наличия сложных приборов или дополнительных агрегатов. Для выполнения процедуры достаточно самого автомобиля.

Стандартная последовательность действий выглядит так.

1. Вдавить клавишу сброса одометра.
2. Перевести ключ зажигания в положение №1 (включить бортовую электрику).
3. Освободить кнопку сброса пробега. После этого стрелки приборов сделают полный оборот, и вернутся на место.
4. Второй раз вдавить клавишу сброса и отпустить. Команда вызывает на дисплей показатель версии прошивки.
5. Повторить пункт №4 – это вызовет на экран коды ошибок бортового компьютера.

Если последовательность действий выполнена верно, все индикаторы загорятся, а дисплей выдаст двузначный код неисправности.

Примечание! Сигналом неисправности может стать отсутствие отклика от индикатора. При этом, необходимо проверить цепь, идущую от прибора.

Самые распространенные коды ошибок панели ВАЗ 2114, встречающиеся в 90% случаев:

• 1 – сбой микропроцессора, требуется перепрошивка;
• 2 – код ошибки 2 ВАЗ 2114 свидетельствует о том, что налицо перебой или нарушение проводки датчика поплавка внутри бензобака;
• 4 – КЗ электропроводки, превышен предел напряжения;
• 8 – код ошибки 8 на ВАЗ 2114 указывает на упадок вольтажа в сети, возможно сел аккумулятор;
• 12 – в ВАЗ 2114 код ошибки 12 говорит о том, что неправильно функционирует контрольная лампа;
• 13 – обрыв цепи датчика кислорода;
• 14 – код ошибки 14 на ВАЗ 2114 предупреждает водителя о том, что произошел перегрев мотора или замыкание сенсора температуры антифриза;
• 15 – замыкание или вышел из строя ДТОЖ;
• 16 – превышение допустимого предела вольтажа бортовой сети;
• 17 – критически упало напряжение БС, допускается разряд АКБ;
• 19 – не реагирует ДПКВ или произошло замыкание на линии;
• 21-22 – некорректное реагирование ДПДЗ, возможно замыкание или обрыв проводки;
• 23/25 – КЗ датчика положения дроссельной заслонки;
• 24 – поломка спидометра, возможно, перебиты силовые жилы;
• 27/28 – износился или сломан датчик СО;
• 33/34 – неполадки ДМРВ, возможет обрыв питания или замыкание;
• 35 – отказал сенсор РХХ, лечится только полной заменой;
• 41 – неправильное распределение фаз накрылся или замкнул;
• 42 – отказала цепь или перебиты провода блока электронного зажигания;
• 43 – неисправен сенсор детонации смеси;
• 44/45 – нарушение подачи топлива в двигатель, система может троить, появляются рывки при ускорении, плохо набирает обороты;
• 51 – барахлит ПЗУ;
• 52 – аналогично для ОЗУ;
• 53 – отказ потенциометра;
• 54 – разрыв проводки на октан корректор;
• 55 – чрезмерное обеднение смеси вовремя разгона;
• 61 – перебои в работе лямбда-зонда.

В некоторых случаях допускается накладывание ошибок друг на друга при аналогичности поломки. Для примера, если ошибки 1 и 4 пересекаются, панель укажет «5».

Важно знать, что после просмотра коды ошибок ВАЗ 2114/2115 не пропадают самостоятельно после выполнения ремонта. Их требуется принудительно сбросить. Для выполнения работы потребуется простая последовательность действий:

• включить зажигание автомобиля;
• снять клеммы с аккумулятора;
• выждать 20-30 секунд;
• вернуть зажимы на место.

Это также необходимо проделать, если планируется поездка на СТО. Обнаружив указания бортового компьютера, мастера будут исправлять эти проблемы, что выйдет однозначно дороже.

К минусам самостоятельной процедуры относится малая точность данных. Бортовая диагностика показывает только общий вектор направления, где следует искать неисправность.

Проверка при помощи диагностического оборудования

Выявить коды ошибок ВАЗ 2115 и 2114 можно при помощи ноутбука со специальной программой. Инструмент подключается к тестовой колодке автомобиля через набор переходников. Мастер настраивает ПО, и после диагностики на экране компьютера отобразится одна или несколько неисправностей в виде пятизначного шифра.

Первая часть – буква:

• В – поломка кузовных панелей;
• С – неисправности шасси или подвеска;
• Р – расстройство электрики, двигателя или трансмиссии;
• U – повреждение клеммы для обмена информацией.

Вторая часть – однозначная цифра:

• 0 – типичный указатель по стандарту SAE;
• 1/2 – конвейерный код поломки;
• 3 – резерв.

Следующий элемент – указатель группы поломки:

• 1/2 – дефект топливной/ воздушной магистрали;
• 3 – зажигание и сопутствующие элементы;
• 4 – катализатор;
• 5 – ХО силовой установки;
• 6 – ЭСУД и сопутствующая проводка;
• 7/8 – блоки трансмиссии.

Окончательные две цифры указывают непосредственно на саму проблему.

Примечание! Таблица также актуальна и для версии 2115.

Система выпуска – 0000

• 30 – разрыв цепи нагревателя датчика кислорода до каталитического нейтрализатора;
• 31 – тоже с КЗ на кузов авто;
• 32 – аналогично с замыканием на 12В;
• 36-38 – то же значение, что и 30 только для выходящего сенсора.

Дефекты воздушной магистрали – 0100

• 102/103 – ДМРВ обрыв цепи или нарушение сигнала;
• 112/113 – магистрали сенсора t˚ за бортом, нарушение импульса;
• 116 – перегрев двигателя;
• 117/118 – повреждение цепи ДТОЖ;
• 122/123 – линия ДПДЗ, замыкание или нарушение изоляции;
• 130 – поломка датчика кислорода перед катализатором;
• 131/132 – аналогичный элемент, нарушение уровня сигнала;
• 133 – замедленный отклик ДК1 на команды;
• 134 – разрыв силового кабеля питания ДК1;
• 136 – ДК2 поломан;
• 137/138 – замыкание или нарушение проводки ДК2;
• 140 – сгорел предохранитель ДК2;
• 141 – нагреватель того же прибора сломан или поврежден;
• 171/172 – чрезмерно обедненная или обогащенная топливная смесь.

Коды ошибок ВАЗ 2114 1,6 литра, связанные с подачей топлива – 0200

• 201/204 – обрыв магистрали управления форсунками для всех последовательно;
• 217 – перегрев мотора;
• 230 – отказал бензонасос или перегорело соответствующее реле;
• 261/264/267/270 – КЗ цепи управления форсункой на +12 В соответственно для каждой вставки;
• 263/266/269/272 – отказ или дефект драйвера форсунок для каждой последовательно;
• 262/265/268/271 – КЗ магистралей на кузов машины.

Коды ошибок бортового компьютера ВАЗ 2114, свидетельствующие о поломках в системе зажигания – 0300

• 300 – имеются пропуски зажигания;
• 301-304 – аналогично для каждого цилиндра соответственно;
• 326-328 – сломан ДДС или отсутствует сигнал;
• 335-338 – отказ, замыкание или перебой проводки ДПКВ;
• 342/343/346 – нарушение работы датчика распределения фаз;
• 351-354 – обрыв КЗ для всех поршней последовательно;
• 363 – не воспламеняется смесь в цилиндрах, аварийная отсечка подачи топлива.

Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400

• 422 – возможно забился катализатор или критически упала проходимость выхлопных газов;
• 441 – нарушение питания клапана продувки адсорбера;
• 444 – обрыв питания выше указанного элемента;
• 445 – замыкание КПА на кузов автомобиля;
• 480 – повреждены провода питания на главный кулер радиатора;
• 481 – отказ цепи управления вентилятора ОЖ №2.

Отказ, неполадки в системе управления оборотов СУ – 0500

• 500 – сенсор спидометра сломан;
• 506/507 – низкие или высокие обороты ХХ автомобиля;
• 511 – регулятор ХХ – перебиты магистрали от реле и ЭБУ;
• 560 – разрядилась батарея или порван силовой кабель.
• 562/563 – КЗ на бортовой проводке.

Бортовая сеть вспомогательного или основного оборудования – 0600

• 601 – контроллер ЭСУД, ошибка ПЗУ;
• 615 – вторичное реле стартера, повреждение проводки;
• 616/617 – тоже с КЗ на массу или 12В;
• 627 – управляющее реле бензонасоса, возможен обрыв магистрали;
• 628/629 – аналогично с замыканием на кузов или бортовую систему;
• 645-647 – муфта компрессора, повреждение проводки с касанием на корпус или другие кабели;
• 650 – сломана лампа «Check Engine» проверить двигатель, может быть повреждение проводки;
• 654 – отказал тахометр;
• 685-687 – неисправность главного реле управления двигателем, требуется полная замена детали;
• 691/692 – неполадки с реле главного вентилятора системы охлаждения.

Вспомогательные системы – 1000

• 102 – пробой нагревателя ДК1;
• 115 – отказ или сбой вышеуказанного прибора;
• 123/124 – нарушение, слишком богатая/бедная смесь на холостых оборотах;
• 127/128 – аналогично, только для частичной нагрузки на ДВС;
• 135 – разрыв магистрали подогрева ДК1;
• 136/137 – неправильная подача топлива при малой нагрузке на мотор, возможно барахлит привод дросселя;
• 140 – несоответствие измеренной и фактической нагрузки;
• 141 – отказ нагревателя ДК2;
• 171/172 – неверные сведения поступают от потенциометра;
• 301-304 – неправильно срабатывает зажигание в цилиндре, последовательно для всех камер сгорания;
• 386 – неправильная последовательность тестирования канала детонации;
• 410/425/426 – проводка заслонки продувки адсорбера, КЗ или повреждение линии;
• 500 – повреждена линия реле топливного насоса;
• 501/502 – аналогично с КЗ на кузов или проводку;
• 509/513/514 – ЦУ регулятора ХХ, обрыв или КЗ на борта или 12В;
• 541 – повреждение провода реле БН, возможно окисление клеммы;
• 570 – разрыв кабелей управления иммобилайзера;
• 602 – нет питания на ЭСУД, допускается окисление колодок;
• 606 – сломан датчик ухабов, нужна замена детали;
• 616/617 – аналогично с изменением уровня сигнала, возможно внутри прибора имеется КЗ;
• 2301/2303/2305/2307 – катушки зажигания замкнули на 12 вольт, последовательно для каждого поршня.

Важно! Здесь указаны исключительно самые популярные коды ошибок приборной панели ВАЗ 2114 и аналогичных моделей. Существуют и другие индексы, но ввиду малой распространенности они не упомянуты.

Как устранить поломку

После диагностики следует устранить поломку. При считывании сигнала необходимо проверить цепь и приборы, следующие за ним. Наиболее точный метод – замена поврежденной детали на заведомо исправную (новую). Это исключит вероятность неправильного ремонта. Если прибор в рабочем состоянии, проверяются магистрали, обычно достаточно примитивной прозвонки. Однако при отказе БУ или реле, потребуется специальный тестер и умение ним пользоваться.

Отдельно требуется учесть, что заводские клеммы и колодки со временем разбалтываются и окисляются. Если на сцепке ухудшается контакт, бортовой компьютер или программа ноутбука будет говорить, что деталь повреждена, даже если это не так.

Предотвратить подобное можно следующим образом.

1. Один раз на 5000 км пробега проверять состояние разъемов. Колодки должны сидеть на месте плотно, без люфтов. При необходимости элементы необходимо заменить новыми.
2. Два-три раза в год проверять штепсельные разъемы на предмет окисления. Оксиды снижают проходимость электричества по бортовой проводке, что влечет некорректное отображение информации.
3. Специалисты рекомендуют купить и использовать масло для электрических клемм. Жидкость сходна по составу с трансформаторными лубрикантами. Формула не допускает воду и кислород к металлам, что препятствует их ржавлению.

Важно! Диагностику кодов ошибок ВАЗ 2114 на панели приборов и ЭБУ можно выполнить самостоятельно, исключительно при понимании сути процесса. Если уверенности в собственных силах нет – рекомендуется обратиться к квалифицированному мастеру.

Итог

При наличии соответствующих знаний, и необходимого оборудования найти и правильно расшифровать коды ошибок инжектора ВАЗ 2115 и других элементов можно самостоятельно. Благодаря простоте электрической схемы автомобиля, от пользователя не требуется глубоких познаний в механике или электронике.

Содержание:

1. Самодиагностика
2. Нюансы самостоятельной диагностики
3. Коды бортового компьютера и их значение

Наличие бортового компьютера на автомобиле позволяет вовремя идентифицировать неисправности, принять соответствующие меры до того, как поломка стала серьезной и дорогой в устранении.

Автомобиль ВАЗ 2114

Здесь главное уметь правильно считывать коды ошибок при диагностике ВАЗ 2114. Не все понимают, на что именно указывает автомобиль, выдавая те или иные обозначения. Потому сегодня мы постараемся рассказать про самые распространенные коды ошибок, и отметим, что каждый из них означает.

Самодиагностика

Сразу отметим, что результат диагностики своими руками в условиях собственного гаража и на специализированных автосервисах — несколько разный. Станции технического обслуживания имеют в своем распоряжении все необходимое оборудование, с помощью которых вычисляется максимальное количество кодов ошибок с бортового компьютера вашего автомобиля.

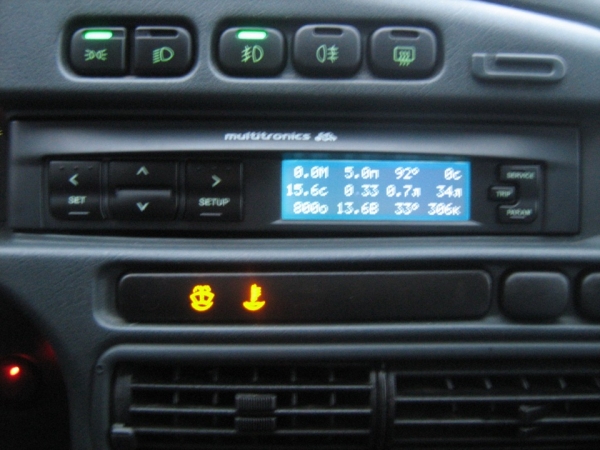

Бортовой компьютер

Самодиагностика своими собственными руками позволит добиться определенного положительного результата. Но увы, обнаружить все ошибки получается в крайне редких случаях.

Нюансы самостоятельной диагностики

Показания при самодиагностике и обращении на специализированные СТО будут разные, коды ошибок высвечиваются также иначе. Потому рассмотрим сегодня два варианта.

Вовсе не обязательно использовать бортовой компьютер, чтобы диагностировать неполадки в работе машины. Не все владельцы ВАЗ 2114 знают об этом методе, потому расскажем о нем обязательно.

Заключается он в следующих действиях.

1. Присядьте на водительское кресло и зажмите кнопочку одометра.
2. Затем поверните ключ зажигания в первое положение.
3. Отпустите кнопку одометра. После этого стрелки начнут бегать.
4. Еще раз зажимайте кнопку и отключайте. Это позволит увидеть, какая версия прошивки используется в вашем случае.
5. В третий раз зажмите, а потом отпустите кнопку. Так вы увидите коды, свидетельствующие о наличии тех или иных ошибок в работе авто.

Поскольку это не специализированное оборудование, коды будут представлены в данном случае в виде двухзначных обозначений, а не четырехзначных.

Рассмотрим теперь самые популярные ошибки, которые встречаются при подобной диагностике, и разберемся, что какой код означает. Даже без бортового компьютера можно обнаружить неисправности на ВАЗ 2114 по кодам одометра.

Предлагаем ознакомиться с ними по таблице.

Важно принимать во внимание тот факт, что ошибки могут складываться. К примеру, если у вашего автомобиля имеются неисправности, обозначающиеся кодом 4 и 1, прибор одометр покажет цифру 5.

Плюс ко всему, все коды неисправностей будут храниться в памяти, пока вы сами вручную их не сбросите. Для этого нужно отключить клеммы от аккумулятора, держа при этом зажигание включенным, подождать несколько секунд и подключить обратно. Не забудьте это сделать, особенности, если собираетесь ехать на диагностику на СТО. Они найдут эти ошибки и будут их устранять, хотя на деле вы уже все сделали ранее сами. Платить лишние деньги? Нет, не стоит.

Коды бортового компьютера и их значение

Теперь поговорим о распространенных кодах ошибок, которые можно выявить путем диагностики бортового компьютера вашего ВАЗ 2114. Следует учитывать, что речь идет об электронике, которая также порой способна работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.

Схема подключения БК

Изучать каждую ошибку невероятно долго. Потому в данной таблице мы собрали наиболее распространенные, с которыми владельцы ВАЗ 2114 встречаются регулярно.

Изучив коды ошибок, вы сможете понять, что именно происходит с вашим автомобилем, чем объясняется его некорректное поведение, и какие действия вам следует предпринимать в ближайшее время.
