Как прочитать ошибки скрепкой

Проведение самодиагностики, обнуление ошибок SRS, ABS, VSA, EPS.

!!!ВНИМАНИЕ! ВСЕ ДЕЙСТВИЯ ПРОВОДИТЬ ПРИ ВЫКЛЮЧЕННОМ ЗАЖИГАНИИ!!!

если руки растут не оттуда и не хотите спалит мозги то диагностика хонда делается https://honda-club.ru/contacts/

Для проведения самостоятельной диагностики необходимо:
1) Канцелярская скрепка;
2) Найти диагностический разъем (на Honda Accord он находиться под правой ногой переднего пассажира);

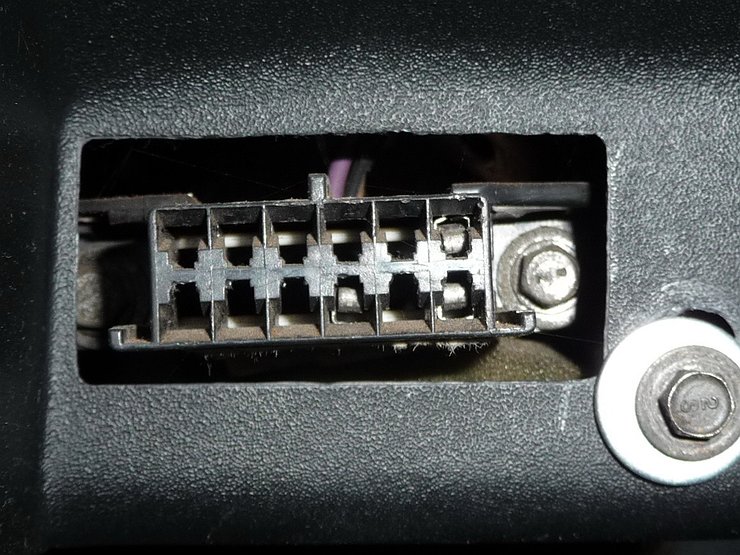

В качестве примера предложен диагностический разъем на Honda Accord CF4 (изображение obdii).
3) Аккуратно замыкаем 4 и 9 контакты диагностического разъема OBD-II;
4) Включаем зажигание;
5) Считаем и записываем мигания лампочек на приборной панели (SRS, ABS, VSA, EPS,Check), длинные мигания – десятки, короткие – единицы (пример: лампочка SRS мигнула 9 раз продолжительно и 2 раза коротко, таким образом код ошибки 92);
6) Получившие коды расшифровываем на сайте _http://www.ardio.ru/honda.php (вводим код и нажимаем расшифровать);
7)Смотрим результаты расшифровки, и выбираем код соответствующей системы, выдавшей ошибку(в нашем случае SRS).

Обнуление ошибок SRS, ABS, VSA, EPS
!!!ВНИМАНИЕ! НЕ ТОРОПИМСЯ ЧИТАЕМ ДО КОНЦА ВСЕ ПУНКТЫ ОБНУЛЕНИЯ!!!

Сбросить ошибки ABS можно следующим образом:
1) Замкните двухконтактный разъем самодиагностики (4-9). Он должен оставаться замкнутым в течение всего времени сброса ошибки;
2) Нажмите педаль тормоза;
3) Не отпуская педаль тормоза, поверните ключ в положение зажигания. Индикатор ABS должен погаснуть через 2 секунды;
4) После того, как индикатор ABS погас, отпустите педаль тормоза. Индикатор ABS должен вновь загореться через 4 секунды;
5) После того как индикатор ABS повторно загорелся, нажмите педаль тормоза еще раз. Удерживайте ее в нажатом состоянии 4 секунды, пока индикатор ABS не погаснет;
6) Когда индикатор ABS погаснет, отпустите педаль тормоза;
7) Через 4 секунды индикатор ABS должен коротко мигнуть 2 раза, что означает, что все ошибки из памяти были удалены;
Выключаем зажигание;
9) Убираем перемычку с сервисного разъема.

Сразу после сброса ошибок ABS и повторного запуска на панеле приборов загорается и не тухнет оранжевый треугольник /! с восклицательным знаком. Когда VSA работает нормально он не горит, а только моргает в случае срабатывания антибукса или системы курсовой устойчивости.
Далее если начать движение, то через какое-то время треугольник тухнет и загорается лампа VSA. Причем пока горит треугольник работает ABS и антибукс, как только загорается VSA — работает только ABS. Если заглушить двигатель и снова завести опять загорается треугольник и т.д.

Едем дальше!!!

Сбросить ошибки VSA можно следующим образом:
1) Замкните двухконтактный разъем самодиагностики (4-9). Он должен оставаться замкнутым в течение всего времени сброса ошибки;
2) Ручной тормоз переводим в нижнее положение (снимаемся с ручника
3) Нажимаем педаль тормоза и не отпускаем её на протяжении всего обнуления VSA;
3) Включаем зажигание;
4) Как только лампа ABS гаснет, необходимо нажав кнопку ручника вытянуть его в крайнее верхнее положение (поставить на ручник), не отпуская кнопки переводим ручник в нижнее положение (не тупим делаем это относительно быстро), все так же не отпуская кнопки переводим ручник опять в верхнее положение;
5) Ждём когда лампа /! моргнёт 2 раза. Обычно если всё нормально она моргает сразу после установки рычага в последнем приёме в вытянутом положении.
6) Выключаем зажигание;
7) Убираем перемычку с сервисного разъема.

Сбросить ошибки EPS можно следующим образом:
1) Замкните двухконтактный разъем самодиагностики (4-9). Он должен оставаться замкнутым в течение всего времени сброса ошибки;
2) Выворачиваем рулевое колесо до упора влево… это важно, — до УПОРА, и удерживаем в этом положении;
3) Включаем зажигание, ждем 4 секунды, пока лампочка EPS, далее для краткости EPS, не погаснет;
4) Возвращаем руль в среднее положение отпускаем его, на это дается 4 секунды, затем EPS вновь загорается;
5) Пока горит лампа, (про 4 секунды помним?) повторяем пункт 2 (выворачиваем рулевое колесо до упора влево и держим), после чего EPS гаснет;
6) Возвращаем руль в среднее положение, отпускаем его, через 4 секунды, если все прошло удачно — EPS моргнет 2 раза, — подтверждая обнуление памяти
7) Выключаем зажигание;
Убираем перемычку с сервисного разъема.

Сбросить ошибки SRS можно следующим образом ( смотрим изображение SRS):
Разъем для стирания кодов «А» это желтая фишка с входящими в нее черным и зеленым проводами с надписью MES на блоке вверху фишки в который она входит.
В качестве приспособления под названием «B» прокатят два многожильных медных провода и производим их замыкания согласно мануалу!

Я не являюсь полноправным автором данной информации, она была получена, переработана и сгруппирована из многих источников
ВСЕМ ИМ ОГРОМНЕЙШЕЕ СПАСИБО!!!

Совет от меня: если не совсем уверены, что руки растут от туда, от куда надо им расти, не стоит этим заниматься!

__________________________________________________

добавлю про установку среднего положения руля

Сбросить ошибки EPS можно следующим образом:
1) Замкните двухконтактный разъем самодиагностики (4-9). Он должен оставаться замкнутым в течение всего времени сброса ошибки;
2) Выворачиваем рулевое колесо до упора влево… это важно, — до УПОРА, и удерживаем в этом положении;
3) Включаем зажигание, ждем 4 секунды, пока лампочка EPS, далее для краткости EPS, не погаснет;
4) Возвращаем руль в среднее положение отпускаем его, на это дается 4 секунды, затем EPS вновь загорается;
5) Пока горит лампа, (про 4 секунды помним?) повторяем пункт 2 (выворачиваем рулевое колесо до упора влево и держим), после чего EPS гаснет;
6) Возвращаем руль в среднее положение, отпускаем его, через 4 секунды, если все прошло удачно — EPS моргнет 2 раза, — подтверждая обнуление памяти
ждем пять секунд(что бы запомнилось новое центральное положение руля), по истечению которых индикатор EPS моргнет три раза и погаснет. Всё, новое нейтральное положение колес (датчика) в памяти…
7) Выключаем зажигание;
Убираем перемычку с сервисного разъема.

ЗЫ: если индикатор EPS продолжает гореть, — при выполнении процедуры была допущена ошибка, повторить все действия начиная с п.4.

Немного уточню. Для сброса ошибок EPS руль вертеть до упора не нужно. Достаточно слегка его повернуть и придержать в этом положении (чтобы EPS понял, что пользователь намеревается повернуть руль). и обратно выворачивать тоже не нужно, достаточно отпустить руль (Чтобы EPS понял, что пользователь не воздействует на руль)

__________________________________________

После обрыва датчика скорости колеса получилось стереть ошибки ABS, но не получилось с VSA по этому рецепту… Треугольник не моргал и не исчезал… А сама беда была аналогичная, при включении зажигания горит индикатор отключения VSA (треугольный), при движении через 300 метров вылезает ошибка VSA…
Зато получилось сделать это по рецепту из «Shop Manual»:

Запоминание нейтрального положения датчика давления VSA
1. Выключите зажигание. Подсоедините диагностический прибор PGM или HDS (А) к 16-контактному разъёму (В) для обмена данными. Разъём находится слева под панелью управления. (в данном случае использовалась скрепка на контактах 8 и 13)
2. Замкните цепь SCS на «массу» при помощи диагностического прибора PGM или HDS. (это не нужно в случае со скрепкой)
3. Поверните ключ замка зажигания в положение ON (II).
4. Визуальный сигнализатор неисправности АБС должен включится на 2 секунды, затем выключится.
5. После того как визуальный сигнализатор неисправности АБС выключится, нажмите на клавишу выключателя системы VSA. Удерживайте клавишу выключателя в нажатом положении в течение 2 секунд.
6. После того как включится визуальный сигнализатор неисправности АБС, нажмите на клавишу выключателя системы VSA. Удерживайте клавишу выключателя в нажатом положении в течение 2 секунд.
7. Визуальный сигнализатор включения системы VSA начнёт мигать. Система запомнит сигнал датчика давления VSA, соответствующий отсутствию в системе избыточного давления.
8. После того, как погаснут визуальные сигнализаторы системы АБС, VSA и сигнализатор включения системы VSA, процедура запоминания опорного сигнала датчика давления закончена. Если визуальные сигнализаторы не гаснут, то следует повторить процедуру.

_____________________________________________

На рестайле cl7 леворуком для сброса vsa !/ надо замыкать 4 и 9 контакты. 8 и 13 пустые

на рестайлинговом 7-ом Аккорде при замыкании 8 и 13 контактов диагностического разъема при включении зажигания все коды ошибок выводятся на дисплее панели приборов простым текстом, например «DTC B1060 PA11», вывод следующего кода ошибки кнопкой сброса пробега за поездку…
