В этих автомобилях есть диагностические разъемы, которые называются «DLC 1» и «DLC 2» (Data Link Connector). Первый из них представляет собой пластмассовую прямоугольную коробочку, расположенную обычно слева по ходу автомобиля, на ней написано «DIAGNOSTIC». Самодиагностика двигателя выводится через лампочку «CHECK» на щитке приборов. Но на некоторых машинах вместо лампочки «CHECK» есть лампочка с изображением двигателя, это в общем, одно и то же. Так же имейте в виду, что в некоторых моделях дизельных машин для самодиагностики используется лампочка контроля накала свечей с изображением спирали. Неисправности автоматической трансмиссии в режиме самодиагностики обычно выводятся через лампочку «O\D» ( но это может быть и лампочка «POWER» или «A\T CHECK») а неисправности систем «ABS», «TRC», «SRS» через соответствующие контрольные лампочки. Второй диагностический разъем «DLC 2» находится под нижней частью панели с водительской стороны. Он имеет другую конфигурацию, поскольку предназначен в основном для подключения специального диагностического оборудования, но имеет те же выводы что и «DLC 1». Этот разъем, хотя и расположенный неудобно, позволяет диагностировать машину на ходу. На старых (по году разработки) моделях для диагностики имеется несколько круглых разъемов желтого цвета в моторном отсеке ближе к аккумуляторной батарее, которые идентичны разъему «DLC 1» (с надписью «DIAGNOSTIC» ). Разъема «DLC 1» в этом случае нет. Для самодиагностики своих автомобилей фирма «Toyota» использует два типа кодов. Первый — тип 09. Это двухзначный код со следующими параметрами. Ширина импульса — 0,5 секунд. Пауза между импульсами — 0,5 секунд. Пауза между десятками и единицами — 1,5 секунды. Пауза между кодами — 2,5 секунды. Пауза между сериями кодов — 4,5 секунды. Второй тип кода используемый фирмой «Toyota» — тип 10. Это однозначный код, где количество импульсов равно коду неисправности. Его параметры следующие. Ширина импульса — 0,5 секунд. Пауза между импульсами — 0,5 секунд. Пауза между кодами — 2,5 секунды. Пауза между сериями кодов — 4,5 секунды.
Для того чтобы отдиагностировать двигатель или автоматическую коробку передач, надо сделать следующее. Откройте капот автомобиля, и, найдя пластиковую коробочку с надписью «DIAGNOSTIC», откройте ее крышечку. С обратной стороны этой крышечки вы увидите маркировку выводов. Далее надо взять любой кусок провода и воткнуть его в разъемы так, чтобы замкнуть выводы «ТЕ1» и «Е1».После этого садитесь за руль и, включив зажигание и, выключив кондиционер и печку, следите за лампочками на щитке приборов. После включения зажигания лампочки «CHECK» и «O\D» начнут моргать. Если лампочки непрерывно и часто моргают ( вспышка — 0,5 сек., пауза — 0,5 сек.) более 11 раз, то это означает, что в вашей машине используется двухзначный код тип 09 и в памяти компьютера никаких неисправностей не зафиксировано и, следовательно, вы можете вынимать перемычку, запускать двигатель и ехать по делам. Если лампочка «CHECK» моргает непрерывно с интервалом 4,5 секунды, значит в автомобиле используется код тип 10 и также никаких неисправностей в памяти компьютера не зафиксировано. Если лампочка моргает так: вспышка- пауза- вспышка — длинная пауза- вспышка — это значит, у вас в памяти код 21 (двухзначный); если так: вспышка- длинная пауза — вспышка -пауза вспышка — то код 12 и так далее.
Если вы не уверены что правильно определили контакты, которые следует перемкнуть, то можно посоветовать следующее. Вывод на фишке диагностики «Е1» — это корпус. Если взять «контрольку» с маломощной лампочкой, один провод подсоединить к корпусу автомобиля, а щупом касаться всех выводов подряд в разъеме диагностики, то, когда вы попадете на «ТЕ1», при включенном зажигании, лампочка «CHECK» начнет моргать. Таким образом можно найти диагностический вывод любого автомобиля, имеющего на панели лампочку «CHECK», не рискуя при этом что-нибудь сжечь, т. к. используется «контролька», а для срабатывания системы самодиагностики, даже маломощной лампочки, например от подсветки панели приборов, достаточно.
Коды неисправностей бензиновых двигателей (Toyota)
Коды самодиагностики считываются по числу вспышек индикатора «CHECK ENGINE» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании.
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
19 — Датчик положения педали акселератора (P1121)
21 — Кислородный датчик (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200)
Коды неисправностей дизельных двигателей (Toyota)
12 — Датчик положения коленчатого вала
13 — Датчик частоты вращения
14 — Клапан регулировки угла опережения впрыска
15 — Сервопривод дроссельной заслонки
17 — Сигнал блока управления
18 — Электромагнитный перепускной клапан
19 — Датчик положения педали акселератора
22 — Датчик температуры охлаждающей жидкости
24 — Датчик температуры воздуха на впуске
32 — Корректирующие резисторы
35 — Датчик давления наддува
39 — Датчик температуры топлива
42 — Датчик скорости автомобиля
96 — Датчик положения клапана EGR
Коды неисправностей АКПП (Toyota)
Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1»
разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).
11 — Норма
37 — Датчик частоты вращения входного вала АКПП (Р1705)
38 — Датчик температуры рабочей жидкости АКПП
42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)
44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 — Соленоид управления давлением гидроаккумулятора (Р1765)
61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)
62 — Соленоид №1 (Р0753)
63 — Соленоид №2 (Р075
64 — Соленоид муфты блокировки гидротрансформатора (Р0773)
67 — Датчик частоты вращения входного вала АКПП
68 — Соленоид управления муфтой блокировки гидротрансформатора
73 — Соленоид муфты блокировки межосевого дифференциала
Коды неисправностей SRS (Toyota)
Коды самодиагностики считываются аналогично прочим, по числу вспышек индикатора «SRS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажиганииСтирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки:
— подсоединть два провода к выводам «TC» и «AB»
— включить зажигание и подождать не менее 6 секунд
— поочередно, раз в секунду, замыкать на массу выводы «TC» и «AB» (пауза между замыканием — менее 0,2 секунды)
— после третьего замыкания вывода «TC» индикатор должен замигать с высокой частотой — значит коды стерты.
Никогда не стирайте код сигнала неисправности системы подушки безопасности не проверив и не выяснив значение!
Ts
11 — Воспламенитель ПБ водителя (замыкание на массу)
12 — Воспламенитель ПБ водителя (замыкание на питание)
13 — Воспламенитель ПБ водителя (замыкание в цепи)
14 — Воспламенитель ПБ водителя (разрыв в цепи)
15 — Передний правый датчик SRS (замыкание или разрыв в цепи)
15 — Передний правый датчик SRS (замыкание на массу или питание)
16 — Передний левый датчик SRS (замыкание или разрыв в цепи)
16 — Передний левый датчик SRS (замыкание на массу или питание)
31 — Неисправность блока управления SRS
51 — Воспламенитель ПБ пассажира (замыкание на массу)
52 — Воспламенитель ПБ пассажира (замыкание на питание)
53 — Воспламенитель ПБ пассажира (замыкание в цепи)
54 — Воспламенитель ПБ пассажира (разрыв в цепи)
61 — Воспламенитель преднатяжителя ремня водителя (замыкание на массу)
62 — Воспламенитель преднатяжителя ремня водителя (замыкание на питание)
63 — Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)
64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)
71 — Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)
72 — Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)
73 — Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)
74 — Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)
Коды неисправностей ABS (Toyota)
Считывание кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1.
— Снимите перемычку с выводов «WA» и «WB» разъема DLC1.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «E1».
— Установите перемычку на выводы «WA» и «WB».
Сброс кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1 (автомобиль неподвижен).
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Выключите зажигание.
— Снимите перемычку с выводов «TC» и «E1».
— Убедитесь, что индикатор ABS погас.
Считывание кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «CG».
Сброс кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выводов «TC» и «CG».
11 Обрыв цепи реле электромагнитного клапана
12 Короткое замыкание в цепи реле э/м клапана
13 Обрыв в цепи реле электронасоса
14 Короткое замыкание в цепи реле электронасоса
15 Короткое замыкание в цепи или обрыв цепи TRAC solenoid reley
21 Обрыв или короткое замыкание в э/м клапане переднего правого колеса
22 Обрыв или короткое замыкание в э/м клапане переднего левого колеса
23 Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса
24 Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса
31 Неисправность датчика частоты вращения переднего правого колеса
32 Неисправность датчика частоты вращения переднего левого колеса
33 Неисправность датчика частоты вращения заднего правого колеса
34 Неисправность датчика частоты вращения заднего левого колеса
35 Обрыв в датчике скорости переднего левого/заднего правого колес
36 Обрыв в датчике скорости переднего правого/заднего левого колес
37 Неисправны ступицы заднего моста
41 Слишком высокое или слишком низкое напряжение аккумуляторной батареи
43 Неисправность в цепи датчика замедления
44 Обрыв или короткое замыкание в цепи датчика замедления
49 Обрыв в цепи выключателя стоп-сигналов
51 Короткое замыкание или обрыв цепи питания электронасоса
52 Блокирован двигатель насоса гидравлического регулирующего блока
71 Низкий уровень сигнала от датчика частоты вращения переднего правого колеса
72 Низкий уровень сигнала от датчика частоты вращения переднего левого колеса
73 Низкий уровень сигнала от датчика частоты вращения заднего правого колеса
74 Низкий уровень сигнала от датчика частоты вращения заднего левого колеса
75 Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса
76 Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса
77 Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса
78 Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса
79 Неисправность датчика замедления
Коды неисправностей системы 4WS (Toyota)
Коды самодиагностики считываются по числу вспышек индикатора «4WS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом и включенном зажигании
11 Электронный блок управления 4WS
12 Неисправность главного электродвигателя заднего рулевого механизма
13 Неисправность привода управления рулевым механизмом
21 Короткое замыкание в системе главного электродвигателя
22 Разрыв цепи в системе главного электродвигателя
23 Блокировка главного электродвигателя
24 Неисправность в работе главного электродвигателя
31 Разрыв в системе электродвигателя заднего хода
32 Неисправность в работе электродвигателя заднего хода
41 Неисправность датчика частоты вращения левого переднего колеса
42 Неисправность датчика системы 4WS
43 Неверная работа датчика системы 4WS
Во время эксплуатации автомобилей Toyota в России в сложных климатических условиях нередко возникают различные проблемы с двигателем. Это могут быть как серьезные поломки, которые устранить будет достаточно сложно и проще будет установить контрактный двигатель, так и выход из строя каких-либо датчиков. Если у вас загорелся индикатор «Check Engine» не спешите сразу расстраиваться. Для начала необходимо провести простейшую самодиагностику двигателя Toyota. Данная процедура не займет много времени и поможет вам выявить проблемы в двигателе.
Содержание
- Зачем проводить самодиагностику двигателя
- Что необходимо сделать перед диагностикой
- Как выполнить самодиагностику
- Как считать коды ошибок
- Что в итоге
Зачем проводить самодиагностику двигателя
При покупке подержанного автомобиля необходимо быть очень внимательным. Часто недобросовестные продавцы скрывают от вас проблемы в двигателе, которые впоследствии придется устранять, тратя на это порой немалые денежные средства. Отличным решением при осмотре такого авто будет диагностика двигателя своими руками, для того чтобы не купить «кота в мешке».
Самодиагностику необходимо проводить и для профилактики автомобиля. При некоторых ошибках индикатор Check Engine может не загораться, хотя неисправность будет присутствовать. Это может грозить повышенным расходом бензина, либо другими проблемами.
Что необходимо сделать перед диагностикой
Перед самодиагностикой двигателя необходимо убедиться, что все индикаторы на приборной панели работают правильно. Лампочки могут не гореть или же быть запитанными от других, что создает видимость их работы. Чтобы избавить себя от лишних действий и ничего не разбирать, можно произвести визуальный осмотр.
Пристегните ремень безопасности, закройте двери (для того, чтобы лишние лампы не отвлекали), вставьте ключ в замок и включите зажигание (двигатель НЕ заводить). Загорятся индикаторы «Check Engine», «ABS», «AirBag», «заряд аккумулятора», «давление масла», «O/D Off» (Если на селекторе АКПП кнопка отжата).
- лампа «ABS» загорается при включении зажигание и должна тухнуть через 3 секунды;
- лампа «AirBag» загорается при включении зажигания и тухнет после самодиагностики системы безопасности, примерно через 5 секунд.
Важно: если выключит и включить зажигание, не вынимая ключ из замка, то лампа «AirBag» снова не загорится! Повторная диагностика система произойдет, только если вытащить ключ и вставить снова.
- если лампа «O/D Off» не горит, нажмите на кнопку на селекторе АКПП, индикатор должен загореться. И наоборот.
Далее заводите двигатель:
- лампа «Check Engine» при включении зажигания должна гореть постоянно и гаснуть сразу после завода двигателя;
- аналогично себя ведет и лампа заряда аккумулятора;
- лампа давления масла загорается при включении зажигания и тухнет через 1-2 секунд после завода двигателя.
Если все указанные индикаторы ведут себя, как было описано выше, значит, приборная панель в полном порядке и можно проводить самодиагностику двигателя. В противном случае сначала необходимо устранить все неполадки с индикаторами.
Как выполнить самодиагностику
Для проведения простой самостоятельной диагностики двигателя тойота понадобиться всего лишь обычная канцелярская скрепка, для того чтобы перемкнуть необходимые контакты.
Разъем DLC1
Разъем DLC3
Режим самодиагностики можно включить замкнув контакты «TE1» — «E1» в разъеме DLC1, который находиться под капотом слева по ходу движения автомобиля, либо замкнув контакты «TC (13)» — «CG (4)» в разъеме DLC3, под приборной панелью.
Расположение диагностического разъема DLC1 в автомобиле.
Расположение разъема DLC1

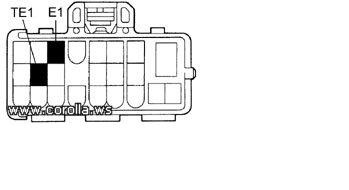

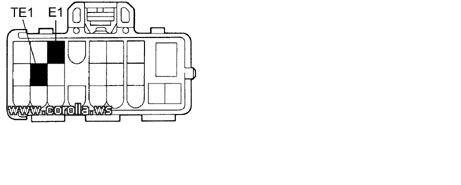

Контакты, которые нужно замкнуть в разъеме DLC1
Расположение диагностического разъема DLC3 в автомобиле.
Расположение разъема DLC3
Контакты которые нужно замкнуть в разъеме DLC3
Как считать коды ошибок
После замыкания указанных контактов, садимся в автомобиль и включаем зажигание (двигатель заводить НЕ нужно). Коды ошибок можно считать, посчитав количество вспышек индикатора «Check Engine».
При отсутствии ошибок в памяти индикатор будет мигать с периодичностью 0,25 секунд. Если же с двигателем есть какие-либо проблемы лампочка будет мигать по другому.
- Через каждые 0,5 секунды индикатор будет выдавать сначала десятки, затем, после паузы 1,5 секунды, единицы через 0,5 секунды.
- Если в памяти содержится более одной ошибки, то пауза между ними будет 2,5 секунды.
- После того, как система выведет все ошибки, начнется их повтор через 4,5 секунды.
Пример.
Условные обозначения:
0 — мигание лампочки;
1 — пауза 1,5 секунды;
2 — пауза 2,5 секунды;
3 — пауза 4,5 секунды.
Код выдаваемый системой:
0 0 1 0 0 0 0 2 0 0 0 0 0 1 0 0 3 0 0 1 0 0 0 0 2 0 0 0 0 0 1 0 0 3
Расшифровка кода:
Самодиагностика выдает коды ошибки 24 и ошибки 52.
Что в итоге
Расшифровать полученные коды ошибок можно, использовав таблицу кодов неисправностей двигателей тойота. Узнав какие датчики неисправны, вы сможете принять дальнейшее решение: либо устранить причину поломки самостоятельно, либо обратиться в специализированный автосервис.
Загрузить PDF
Загрузить PDF
Вы едите по дороге, наслаждаясь поездкой, когда вдруг, самый таинственный из показателей включается с надписью: «Проверьте двигатель». Что это значит? Двигатель является довольно обширной и сложной частью машины, так что «Проверьте двигатель» не даст конкретного ответа. Вот где понадобится считыватель кодов OBD-II. Это небольшое устройство позволит вам определить, где возникла поломка. См. Шаг 1, чтобы начать работу.
-
1
Приобретите сканирующий прибор OBD-II. Вы можете приобрести считыватель кодов OBD-II во многих онлайн магазинах и магазинах автомобильных компонентов. Если у вас есть смартфон с поддержкой Bluetooth, вы можете приобрести ODB считыватель, который будет слать коды и инструкции непосредственно на мобильное устройство.
- Если ваш автомобиль / легкий грузовик выпущен раньше 1996 года, вам нужно будет приобрести сканер OBD-I, который создается под более конкретные транспортные средства и не использует универсальную систему кодирования OBD-II. Эта статья описывает систему OBD-II.
- OBD-II постоянно отслеживает производительность вашей Системы контроля выбросов и включит сигнал о проверке двигателя, когда произойдет количество выбросов, равное 150% от утвержденных лимитов федеральной службы по охране окружающей среды.
-
2
Найдите разъем диагностики (DLC) в автомобиле. Это 16-контактный разъем треугольной формы, который обычно расположен с левой стороны приборной панели возле рулевой колонки. Если у вас возникают проблемы при поиске DLC, поищите в Интернете ее размещение в модели вашего автомобиля, или посмотрите в руководстве по эксплуатации.
-
3
Вставьте разъем диагностического прибора в DLC. Включите зажигание, но не запускайте двигатель. Вы увидите, что сканер начнет общаться с бортовым компьютером вашего авто. Сообщения типа «поиск протокола» или «установка линии передачи данных» появятся на экране сканера.
- Если экран остается пустым и не загорается, покачайте разъем для получения лучшего контакта между сканером и контактами разъема DLC. Старые автомобили, в частности, могут иметь плохие соединения.
- Если у вас все еще не получается, убедитесь, что ваш прикуриватель работает. Система OBD-II использует цепь питания от прикуривателя, чтобы обеспечить напряжение на DLC. Если прикуриватель не работает, найдите и установите соответствующий предохранитель.
-
4
Введите информацию об автомобиле. На некоторых сканерах вам понадобится ввести идентификационный номер авто, а также марку и модель автомобиля. Вам также может понадобиться определить тип двигателя. Этот процесс может отличаться в зависимости от сканера.
-
5
Найдите меню. Когда сканер закончит загрузку, посмотрите на меню. Выберите «Коды» или «коды неисправностей», чтобы открыть меню основных кодов. В зависимости от вашего сканера и года автомобиля вам может быть представлено несколько систем, таких как системы управление двигателем / трансмиссией, коробкой передач, подушкой безопасности, тормозами и т.д. Когда вы выбираете какую-то из них, вы увидите два или более типов кодов. Наиболее распространенными являются Активные коды и ожидающие коды.
- Активные коды — коды работоспособности или неисправности, которые запускают сигналы проверки двигателя. Даже если аварийный свет не горит, это еще не означает, что неисправность исчезла, это может просто означать, что код определения условий не найден в течение двух или более действий транспортного средства.
- Коды ожидания сигнализируют о том, что система мониторинга OBD-II, по крайней мере один раз не выполнила контроль по эмиссии и, если неисправность возникнет вновь, вы получите сигнал о проверке двигателя и вы получите активный код неисправности.
Реклама
-
1
Узнайте, что означает буква. Каждый код начинается с буквы, которая обозначает, к какой системе относится поломка. Есть несколько букв, которые можно увидеть, если вы будете смотреть в различных меню:
- P — Трансмиссия. Эти коды отвечают за двигатель, коробку передач, топливную систему, зажигание, эмиссию и многое другое. Здесь представлен самый большой набор кодов.
- B — Корпус. Эти коды отвечают за подушки безопасности, ремни безопасности, сидения, и другое.
- C — Ходовая. Эти коды включают АБС, уровень тормозной жидкости, мостов и многое другое.
-
2
Узнайте, что означают числа. P0xxx, P2xxx и P3xxx — общие коды, применяемые ко всем маркам и моделям авто. Коды P1xxx принадлежат конкретным производителям, таким как Honda, Ford, Toyota и т.д. Второе число говорит вам, к чему относится данный код. Например, коды P07xx относятся к проблемам в коробке передач.
- Последние две цифры являются кодом конкретной проблемы. Посмотрите кодовую таблицу онлайн и узнайте подробные сведения о каждом конкретном коде.
-
3
Почитайте примеры кодов. P0301 указывает на проблемы с зажиганием на первом цилиндре. P указывает, что это код коробки передач, 0 указывает, что это общая поломка, 3 определяет место поломки в системе зажигания. Например, код P0341 означает, что датчик в системе зажигания распредвала неисправен.[1]
- Код не сообщит вам, что компонент неисправен; он лишь указывает, что компонент, его схема или же соединение, барахлят. Код может выдать другую причину неисправности и может быть вызван совершенно другой системой.
- 01 указывает, что проблема в цилиндре, в том, что присутствует осечка в первом цилиндре. Это может означать, что свеча зажигания, разъем провода или катушка зажигания изношены или что существует утечка в цилиндре.
-
4
Определите поломку автомобиля. Правильное диагностирование по кодам OBD-II занимает годы изучения и практики. Например, слабая батарея или изношенный генератор может иметь пять или более кодов в системах, которые совершенно нормально работают. Перед тем, как начать ремонт, помните, что одни только коды не скажут вам, что необходимо заменить или какие детали должны быть отремонтированы.
- Если вы не уверены, что нужно делать, попросите сертифицированного L1 Advanced техника осмотреть ваш автомобиль, иначе вы потратите много времени и денег.
-
5
Отключите подсказку о проверке двигателя. Если вы сделали ремонт или просто не хотите некоторое время наблюдать сигнал о проверке двигателя, вы можете сбросить его с помощью сканера кодов. Сигнал выключится, пока на автомобиле ездят определенное количество времени (это зависит от производителя). После данного времени, компьютер снова проверит наличие поломки. Если ваш ремонт был успешным, свет не включится снова.[2]
- Вы можете сбросить сигнал о проверке двигателя из главного меню большинства сканеров. Также сигнал известен как контрольная лампа индикации (MIL).
Реклама
Предупреждения
- Не думайте, что код скажет вам, какую деталь заменить. Доброжелательный, но, как правило, неквалифицированный авто консультант будет рад предложить вам заменить много запчастей, чтобы попытаться отремонтировать авто, но это может быть очень дорого и бессмысленно.
Реклама
Об этой статье
Эту страницу просматривали 11 058 раз.
Была ли эта статья полезной?
Решил потратить немножко времени, и с редактировать на обычном русском языке как производится самодиагностика.
Удачи!Коды неисправностей бензиновых двигателей (Toyota)
Коды самодиагностики считываются по числу вспышек индикатора «CHECK ENGINE» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании.Так же встречается разъём DLС2 в нём замыкаются «ТЕ1»-«Е1».
При отсутствие неисправности индикатор мигает с частотой 0,25 секунды.
При наличии неисправности индикатор выдаёт с начало десятки через 0,5 секунды, потом пауза 1,5 секунды и единицы с паузой 0,5 секунды.
При наличии двух и более кодов, пауза между ними 2,5 секунды.
После вывода всех кодов, наступает пауза 4,5 секунды, а затем коды повторяются.
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
19 — Датчик положения педали акселератора (P1121)
21 — Кислородный датчик (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
26 — Богатая смесь (Р0172)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
33 — Клапан ISCV (Р0505)
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
75 — Датчик давления ГУР (Р0550)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)Коды неисправностей дизельных двигателей (Toyota)
12 — Датчик положения коленчатого вала
13 — Датчик частоты вращения
14 — Клапан регулировки угла опережения впрыска
15 — Сервопривод дроссельной заслонки
17 — Сигнал блока управления
18 — Электромагнитный перепускной клапан
19 — Датчик положения педали акселератора
22 — Датчик температуры охлаждающей жидкости
24 — Датчик температуры воздуха на впуске
32 — Корректирующие резисторы
33 — Привод дроссельной заслонки
35 — Датчик даления наддува
39 — Датчик температуры топлива
42 — Датчик скорости автомобиля
47 — Датчик положения дроссельной заслонки
89 — ЭБУ (IC)
96 — Датчик положения клапана EGRКоды неисправностей АКПП (Toyota)
Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).
11 — Норма
37 — Датчик частоты вращения входного вала АКПП (Р1705)
38 — Датчик температуры рабочей жидкости АКПП
42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)
44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 — Соленоид управления давлением гидроаккумулятора (Р1765)
61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)
62 — Соленоид №1 (Р0753)
63 — Соленоид №2 (Р0758)
64 — Соленоид муфты блокировки гидротрансформатора (Р0773)
67 — Датчик частоты вращения входного вала АКПП
68 — Соленоид управления муфтой блокировки гидротрансформатора
73 — Соленоид муфты блокировки межосевого дифференциалаКоды неисправностей ABS (Toyota)
Считывание кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1.
— Снимите перемычку с выводов «WA» и «WB» разъема DLC1.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «E1».
— Установите перемычку на выводы «WA» и «WB».Сброс кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1 (автомобиль неподвижен).
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Выключите зажигание.
— Снимите перемычку с выводов «TC» и «E1».
— Убедитесь, что индикатор ABS погас.Считывание кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «CG».Сброс кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выводов «TC» и «CG».11 Обрыв цепи реле электромагнитного клапана
12 Короткое замыкание в цепи реле э/м клапана
13 Обрыв в цепи реле электронасоса
14 Короткое замыкание в цепи реле электронасоса
21 Обрыв или короткое замыкание в э/м клапане переднего правого колеса
22 Обрыв или короткое замыкание в э/м клапане переднего левого колеса
23 Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса
24 Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса
31 Неисправность датчика частоты вращения переднего правого колеса
32 Неисправность датчика частоты вращения переднего левого колеса
33 Неисправность датчика частоты вращения заднего правого колеса
34 Неисправность датчика частоты вращения заднего левого колеса
35 Попадание постороннего материала между ротором и датчиком ABS переднего правого колеса
36 Попадание постороннего материала между ротором и датчиком ABS переднего левого колеса
38 Попадание постороннего материала между ротором и датчиком ABS заднего правого колеса
39 Попадание постороннего материала между ротором и датчиком ABS заднего левого колеса
41 Слишком высокое или слишком низкое напряжение аккумуляторной батареи
43 Неисправность в цепи датчика замедления
44 Обрыв или короткое замыкание в цепи датчика замедления
49 Обрыв в цепи выключателя стоп-сигналов
51 Короткое замыкание или обрыв цепи питания электронасоса
71 Низкий уровень сигнала от датчика частоты вращения переднего правого колеса
72 Низкий уровень сигнала от датчика частоты вращения переднего левого колеса
73 Низкий уровень сигнала от датчика частоты вращения заднего правого колеса
74 Низкий уровень сигнала от датчика частоты вращения заднего левого колеса
75 Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса
76 Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса
77 Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса
78 Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса
79 Неисправность датчика замедления
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200Коды неисправностей SRS (Toyota)
Коды самодиагностики считываются аналогично прочим, по числу вспышек индикатора «SRS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании.
Стирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки:
— подсоединть два провода к выводам «TC» и «AB»
— включить зажигание и подождать не менее 6 секунд
— поочередно, раз в секунду, замыкать на массу выводы «TC» и «AB» (пауза между замыканием — менее 0,2 секунды)
— после третьего замыкания вывода «TC» индикатор должен замигать с высокой частотой — значит коды стерты.11 — Воспламенитель ПБ водителя (замыкание на массу)
12 — Воспламенитель ПБ водителя (замыкание на питание)
13 — Воспламенитель ПБ водителя (замыкание в цепи)
14 — Воспламенитель ПБ водителя (разрыв в цепи)
15 — Передний правый датчик SRS (замыкание или разрыв в цепи)
15 — Передний правый датчик SRS (замыкание на массу или питание)
16 — Передний левый датчик SRS (замыкание или разрыв в цепи)
16 — Передний левый датчик SRS (замыкание на массу или питание)
31 — Неисправность блока управления SRS
51 — Воспламенитель ПБ пассажира (замыкание на массу)
52 — Воспламенитель ПБ пассажира (замыкание на питание)
53 — Воспламенитель ПБ пассажира (замыкание в цепи)
54 — Воспламенитель ПБ пассажира (разрыв в цепи)
61 — Воспламенитель преднатяжителя ремня водителя (замыкание на массу)
62 — Воспламенитель преднатяжителя ремня водителя (замыкание на питание)
63 — Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)
64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)
71 — Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)
72 — Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)
73 — Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)
74 — Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)Коды неисправностей системы 4WS (Toyota)
Коды самодиагностики считываются по числу вспышек индикатора «4WS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом и включенном зажигании.
11 Электронный блок управления 4WS
12 Неисправность главного электродвигателя заднего рулевого механизма
13 Неисправность привода управления рулевым механизмом
21 Короткое замыкание в системе главного электродвигателя
22 Разрыв цепи в системе главного электродвигателя
23 Блокировка главного электродвигателя
24 Неисправность в работе главного электродвигателя
31 Разрыв в системе электродвигателя заднего хода
32 Неисправность в работе электродвигателя заднего хода
41 Неисправность датчика частоты вращения левого переднего колеса
42 Неисправность датчика системы 4WS
43 Неверная работа датчика системы 4WSСообщение от keet
а как же тогда сбросить ошибки системы SRS?
Пардонте!!!
Спросил, потому, что в памяти свежо скидывание ошибок на Авенсисе 2003 года, а там уже алгоритм другой, АВ там не используется! Видимо на Королле это пошло с 2006 года.
Перерыл все свои тойотовские книжки, картинки полной распиновки DLC3 так и не нашёл
Но на всякий случай выкладываю здесь.
Огромное спасибо, что указали на ошибку (недоработку)!!!!!!! Что делать, лоханулся ;))
Отредактировал имеющуюся картинку, обращусь к Алексу может получится вставить
Коды неисправностей бензиновых двигателей (Toyota)
———————————————————————————
Коды самодиагностики считываются по числу вспышек индикатора «CHECK ENGINE» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании.
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
19 — Датчик положения педали акселератора (P1121)
21 — Кислородный датчик (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
Коды неисправностей дизельных двигателей (Toyota)
———————————————————————————
12 — Датчик положения коленчатого вала
13 — Датчик частоты вращения
14 — Клапан регулировки угла опережения впрыска
15 — Сервопривод дроссельной заслонки
17 — Сигнал блока управления
18 — Электромагнитный перепускной клапан
19 — Датчик положения педали акселератора
22 — Датчик температуры охлаждающей жидкости
24 — Датчик температуры воздуха на впуске
32 — Корректирующие резисторы
35 — Датчик давления наддува
39 — Датчик температуры топлива
42 — Датчик скорости автомобиля
96 — Датчик положения клапана EGR
Коды неисправностей АКПП (Toyota)
———————————————————————————
Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).
11 — Норма
37 — Датчик частоты вращения входного вала АКПП (Р1705)
38 — Датчик температуры рабочей жидкости АКПП
42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)
44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 — Соленоид управления давлением гидроаккумулятора (Р1765)
61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)
62 — Соленоид №1 (Р0753)
63 — Соленоид №2 (Р0758)
64 — Соленоид муфты блокировки гидротрансформатора (Р0773)
67 — Датчик частоты вращения входного вала АКПП
68 — Соленоид управления муфтой блокировки гидротрансформатора
73 — Соленоид муфты блокировки межосевого дифференциала
Коды неисправностей ABS (Toyota)
———————————————————————————
Считывание кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1.
— Снимите перемычку с выводов «WA» и «WB» разъема DLC1.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «E1».
— Установите перемычку на выводы «WA» и «WB».
Сброс кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1 (автомобиль неподвижен).
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Выключите зажигание.
— Снимите перемычку с выводов «TC» и «E1».
— Убедитесь, что индикатор ABS погас.
Считывание кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «CG».
Сброс кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выводов «TC» и «CG».
Код Система
11 Обрыв цепи реле электромагнитного клапана
12 Короткое замыкание в цепи реле э/м клапана
13 Обрыв в цепи реле электронасоса
14 Короткое замыкание в цепи реле электронасоса
21 Обрыв или короткое замыкание в э/м клапане переднего правого колеса
22 Обрыв или короткое замыкание в э/м клапане переднего левого колеса
23 Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса
24 Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса
31 Неисправность датчика частоты вращения переднего правого колеса
32 Неисправность датчика частоты вращения переднего левого колеса
33 Неисправность датчика частоты вращения заднего правого колеса
34 Неисправность датчика частоты вращения заднего левого колеса
41 Слишком высокое или слишком низкое напряжение аккумуляторной батареи
43 Неисправность в цепи датчика замедления
44 Обрыв или короткое замыкание в цепи датчика замедления
49 Обрыв в цепи выключателя стоп-сигналов
51 Короткое замыкание или обрыв цепи питания электронасоса
71 Низкий уровень сигнала от датчика частоты вращения переднего правого колеса
72 Низкий уровень сигнала от датчика частоты вращения переднего левого колеса
73 Низкий уровень сигнала от датчика частоты вращения заднего правого колеса
74 Низкий уровень сигнала от датчика частоты вращения заднего левого колеса
75 Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса
76 Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса
77 Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса
78 Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса
79 Неисправность датчика замедления
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200
Коды неисправностей SRS (Toyota)
———————————————————————————
Коды самодиагностики считываются аналогично прочим, по числу вспышек индикатора «SRS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании.
Стирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки:
— подсоединть два провода к выводам «TC» и «AB»
— включить зажигание и подождать не менее 6 секунд
— поочередно, раз в секунду, замыкать на массу выводы «TC» и «AB» (пауза между замыканием — менее 0,2 секунды)
— после третьего замыкания вывода «TC» индикатор должен замигать с высокой частотой — значит коды стерты.
11 — Воспламенитель ПБ водителя (замыкание на массу)
12 — Воспламенитель ПБ водителя (замыкание на питание)
13 — Воспламенитель ПБ водителя (замыкание в цепи)
14 — Воспламенитель ПБ водителя (разрыв в цепи)
15 — Передний правый датчик SRS (замыкание или разрыв в цепи)
15 — Передний правый датчик SRS (замыкание на массу или питание)
16 — Передний левый датчик SRS (замыкание или разрыв в цепи)
16 — Передний левый датчик SRS (замыкание на массу или питание)
31 — Неисправность блока управления SRS
51 — Воспламенитель ПБ пассажира (замыкание на массу)
52 — Воспламенитель ПБ пассажира (замыкание на питание)
53 — Воспламенитель ПБ пассажира (замыкание в цепи)
54 — Воспламенитель ПБ пассажира (разрыв в цепи)
61 — Воспламенитель преднатяжителя ремня водителя (замыкание на массу)
62 — Воспламенитель преднатяжителя ремня водителя (замыкание на питание)
63 — Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)
64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)
71 — Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)
72 — Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)
73 — Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)
74 — Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)
Коды неисправностей системы 4WS (Toyota)
———————————————————————————
Коды самодиагностики считываются по числу вспышек индикатора «4WS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом и включенном зажигании.
Код Система
— —
11 Электронный блок управления 4WS
12 Неисправность главного электродвигателя заднего рулевого механизма
13 Неисправность привода управления рулевым механизмом
21 Короткое замыкание в системе главного электродвигателя
22 Разрыв цепи в системе главного электродвигателя
23 Блокировка главного электродвигателя
24 Неисправность в работе главного электродвигателя
31 Разрыв в системе электродвигателя заднего хода
32 Неисправность в работе электродвигателя заднего хода
41 Неисправность датчика частоты вращения левого переднего колеса
42 Неисправность датчика системы 4WS
43 Неверная работа датчика системы 4WS
- Код
- Описание
неисправности
- Что проверять и на что обратить внимание
- 12
- Отсутствие сигналов зажигания (сигналы не поступают в компьютер):
- «G«, «G1″, «G2″ или «Ne« в течении двух секунд после запуска двигателя или отсутствие сигнала зажигания «G« в течении трех секунд при частоте вращения коленчатого вала от 600 до 4000 об/мин
- Снять крышку распределителя зажигания, отсоединить разъемы от распределителя зажигания и, прокручивая двигатель стартером визуально убедиться в том, что «бегунок» распределителя зажигания вращается.
- Проверить исправность предохранителя «EFI»Включить зажигание и проверить наличие напряжения (+12 В) на распределителе зажигания
- Выключить зажигание и проверить наличие «минуса» на распределителе зажигания
- Разобрать распределитель зажигания и проверить исправность индукционных катушек путем проверки их по сопротивлению
- Выключить зажигание, «добраться» до компьютера и, не отсоединяя от него разъемы снять защитную верхнюю крышку. Включить зажигание и проверить при помощи мультиметра наличие или отсутствие «массы» на самом компьютере (вывод «E1»), напряжение на стабилитроне (+12 В)
- Прозвонить выводы «G», «G1», «G2» или «NE» от компьютера до распределителя зажигания
- Визуально проверить состояние разъемов как на распределителе зажигания, так и на самом компьютере на наличие окислений (или их отсутствие)
- При помощи мультиметра прозвонить разъемы как на распределителе зажигания, так и на компьютере следующим способом: между выводом в разъеме и самим проводом, прокалывая его в разных местах (бывает такое, что вывод в разъеме внутри окислился до такой степени, что проводимость у него становится Мегаомное, то есть неподходящее для данной цепи)
- 13
- 1. В Компьютер не поступают сигналы «Ne» от распределителя зажигания при достижении двигателем около 1000 оборотов в минуту.
- 2. В Компьютер не поступает сигнал зажигания «G«, в то время, как компьютер зафиксировал поступление сигнала «Ne» в течении 4 раз при оборотах двигателя от 600 до 4000 об/мин
- Снять крышку распределителя зажигания, отсоединить разъемы от распределителя зажигания и, прокручивая двигатель стартером визуально убедиться в том, что «бегунок» распределителя зажигания вращается.
- Проверить исправность предохранителя «EFI»
- Включить зажигание и проверить наличие напряжения (+12 В) на распределителе зажигания
- Выключить зажигание и проверить наличие «минуса» на распределителе зажигания
- Разобрать распределитель зажигания и проверить исправность индукционных катушек путем проверки их по сопротивлению
- Выключить зажигание, «добраться» до компьютера и, не отсоединяя от него разъемы снять защитную верхнюю крышку. Включить зажигание и проверить при помощи мультиметра наличие или отсутствие «массы» на самом компьютере (вывод «E1»), напряжение на стабилитроне (+12 В)
- Прозвонить выводы «G» и «NE» от компьютера до распределителя зажигания
- Визуально проверить состояние разъемов как на распределителе зажигания, так и на самом Компьютере на наличие окислений (или их отсутствие)
- При помощи мультиметра прозвонить разъемы как на распределителе зажигания, так и на компьютере следующим способом: между выводом в разъеме и самим проводом, прокалывая его в разных местах (бывает такое, что вывод в разъеме внутри окислился до такой степени, что проводимость у него становится Мегаомное, то есть неподходящее для данной цепи)
- 14
- В компьютер не поступают сигналы «IG«, «IGF» от распределителя зажигания несколько раз подряд во время прокрутки двигателя стартером
- Снять крышку распределителя зажигания, отсоединить разъемы от распределителя зажигания и, прокручивая двигатель стартером визуально убедиться в том, что «бегунок» распределителя зажигания вращается.
- Проверить исправность предохранителя «EFI»
- Включить зажигание и проверить наличие напряжения (+12 В) на распределителе зажигания
- Выключить зажигание и проверить наличие «минуса» на распределителе зажигания
- Разобрать распределитель зажигания и проверить исправность индукционных катушек путем проверки их по сопротивлению
- Выключить зажигание, «добраться» до компьютера и, не отсоединяя от него разъемы снять защитную верхнюю крышку. Включить зажигание и проверить при помощи мультиметра наличие или отсутствие «массы» на самом компьютере (вывод «E1»), напряжение на стабилитроне (+12 В)
- Прозвонить выводы «IG» и «IGF» от компьютера до распределителя зажигания
- Визуально проверить состояние разъемов как на распределителе зажигания, так и на самом Компьютере на наличие окислений (или их отсутствие)
- При помощи мультиметра прозвонить разъемы как на распределителе зажигания, так и на компьютере следующим способом: между контактом в разъеме и самим проводом, прокалывая его в разных местах (бывает такое, что вывод в разъеме внутри окислился до такой степени, что проводимость у него становится Мегаомное, то есть неподходящее для данной цепи).
- 16
- Компьютер (ECM, блок управления) двигателя не получает от блока управления АКПП подтверждения о работе АКПП
- Проверить наличие «минуса» на обоих блоках управления
- Проверить наличие «+12» вольт на обоих блоках управления
- Визуально проверить состояние разъемов на обоих блоках управления
- Запустить двигатель и, наблюдая за лампочкой «CHECK», провести тест на «растягивание и скручивание» жгутов проводов, подходящих к обоим блокам управления
- Вскрыть блок управления двигателем и блок управления АКПП и визуально осмотреть печатную плату с обоих сторон на наличие или отсутствие видимых повреждений (окисления, «вспучивание» деталей, прогар дорожек и т.д.)
- 21
- Компьютер не получает сигнала от<кислородного датчика или сигнал от кислородного датчика не меняет своего значения при увеличении оборотов от 800 до 2000 об/мин
- Визуально проверить состояние жгута под днищем машины на наличие или отсутствие видимого обрыва
- Визуально проверить разъем датчика на целостность
- Прозвонить цепь от датчика до блока управления
- Провести тест на «растягивание и скручивание» жгута
- Провести проверку датчика и убедиться в его работоспособности (или неработоспособности)
- 22
- Компьютер не получает сигнала от датчика температуры охлаждающей жидкости двигателя (THW) после включения зажигания или в течении одного оборота коленчатого вала
- Визуально проверить состояние жгута, разъема, одеваемого на датчик
- Снять разъем и, не включая зажигание проверить наличие «минуса» на одном из выводов. Потом, включив зажигание проверить наличие на втором выводе напряжения 5 В (оно может быть немного менее или более указанного)
- Запустить двигатель и провести тест на «растягивание и скручивание» жгута, одновременно наблюдая за лампочкой «CHECK»
- Выкрутить датчик и, нагревая его в ванночке с водой, одновременно проверять при помощи мультиметра плавное уменьшение сопротивления
- Закрепить датчик температуры (например, в тисках через матерчатую прокладку), подсоединить к выводам датчика мультиметр и, наблюдая за показаниями прибора, попробовать осторожно подвигать тонким шилом контакты датчика
- Прозвонить вывод «THW» на разъеме компьютера и «плюсовой» вывод на разъеме датчика температуры
- 24
- Компьютер не получает сигнала от датчика температуры воздуха на впуске после включения зажигания или в течении одного оборота коленчатого вала
- Данный датчик располагается в корпусе воздушного фильтра
- Визуально проверить состояние жгута и разъема, одеваемого на датчик
- Снять разъем и, не включая зажигание проверить наличие «минуса» на одном из «выводов». Потом, включив зажигание проверить наличие на втором выводе напряжения 4 — 5 В (оно может быть немного менее или более указанного)
- Запустить двигатель и провести тест на «растягивание и скручивание» жгута, одновременно наблюдая за лампочкой «CHECK»
- Прозвонить вывод датчика температуры воздуха на впуске на разъеме компьютера и «плюсовой» вывод на разъеме датчика температуры
- 25
- В течении нескольких секунд при работе двигателя в прогретом состоянии компьютер получает от кислородного датчика сигнал о том, что смесь, поступающая в цилиндры двигателя — «бедная»
- Проверить установку угла опережения зажигания
- Осмотреть и проверить на возможный подсос воздуха все соединения впускного коллектора, форсунки
- Форсунки забиты грязью или отложениями в результате длительной работы или после применения «супер-очистителя» для топливной системы
- В случае, если данный код неисправности появляется только после движения на повышенных оборотах двигателя, а при снижении оборотов исчезает – это говорит о том, что форсунки уже имеют определенный износ
- 26
- В течении нескольких секунд при работе двигателя в прогретом состоянии компьютер получает от кислородного датчика сигнал о том, что смесь, поступающая в цилиндры двигателя — «богатая»
- Проверить установку угла опережения зажигания
- Проверить исправность «MAP» или «MAF» датчиков
- в результате длительной эксплуатации форсунки уже имеют определенный износ («льют»)
- датчик температуры двигателя «вышел из параметров» и «отправляет» на Компьютер нерасчетные показания температуры двигателя (завышенные)
- воздушный фильтр «забит»
- 28
- Компьютер не получает сигнала от кислородного датчика или сигнал от кислородного датчика не меняет своего значения при увеличении оборотов от 800 до 2000
- Смотри код 21.
- 31
- Компьютер не получает сигнала от расходомера воздуха или датчика абсолютного давления воздуха после включения зажигания или в течении одного оборота коленчатого вала
- Для датчика абсолютного давления (MAP)
- При выключенном зажигании проверить наличие «минуса» на одном из трех проводов
- При включенном зажигании проверить наличие +5 В на оставшихся двух проводах
- Запустить двигатель, «подцепиться» мультиметром к последнему проводу (сигнальный, управление) и, увеличивая обороты двигателя проверить плавное увеличение напряжения
- Вскрыть компьютер и проверить на соответствующем выводе совпадение этих же значений (увеличение напряжения при повышении оборотов и уменьшение напряжения при снижении оборотов)
- Для расходомера воздуха (MAF)
- При выключенном зажигании проверить наличие «минуса» на одном из проводов
- При включенном зажигании проверить наличие +5 В на одном из проводов
- Вскрыть расходомер воздуха и визуально убедиться в том, что при увеличении оборотов двигателя ползунок датчика двигается свободно, без задержек
- Визуально проверить состояние тонкопленочного резистора — той дорожки, по которой двигается ползунок: нет ли обрыва, потертостей
- Визуально проверить плотность прилегания ползунка к дорожке
- Запустить двигатель и проверить мультиметром на «сигнальном» (управляющем) выводе датчика увеличение напряжения при повышении оборотов двигателя
- 34
- Устройство для принудительного нагнетания воздуха во впускной коллектор (турбокомпрессор) не создает требуемого давления при резком ускорении или увеличении скорости автомобиля после 2500 оборотов в минуту
- Проверьте клапан и привод клапана перепуска газов мимо турбины.
- проверить натяжение ремня
- 41
- Компьютер не получает сигнала от датчика положения дроссельной заслонки (TPS) в течении одного оборота коленчатого вала
- При выключенном зажигании проверить наличие «массы» на датчике положения дроссельной заслонке (TPS)
- Включить зажигание и проверить наличие на одном из выводов датчика напряжения 12 В (или 5 В ,в зависимости от применяемой схемы электронного управления двигателем)
- При включенном зажигании проверить плавность возрастания напряжения на «сигнальном» выводе TPS: оно должно плавно возрастать при плавном открытии дроссельной заслонки
- Добраться до компьютера, вскрыть его и прозвонить все цепи от компьютера до датчика (TPS)
- 42
- Компьютер не получает сигнала от датчика скорости автомобиля (Vehicle Speed Sensor) в течении восьми секунд после запуска двигателя и оборотах двигателя от 2500 до 6000 обмин
- При выключенном зажигании проверить наличие «минуса» на датчике скорости
- При включенном зажигании проверить наличие напряжения на датчике скорости
- Вывесить автомобиль, включить передачу и проверить на оставшемся выводе датчика скорости напряжение, меняющееся при изменении скорости
- 43
- Компьютер не получает сигнала стартера (STA) (включение и отключение) при запуске и работе двигателя при частоте вращения коленчатого вала более 800 об/мин
- Проверить исправность замка зажигания, реле, цепи
Список кодов ошибок автомобилей
Четвертое поколение семейства Опель Астра. Более современное авто потребовало более лучшей начинки, а значит и системы самодиагностики, которая сигнализирует о состоянии машины специальными кодами.
Как и положено современному авто, Опель Зафира оснащена системой самодиагностики, которая регулярно информирует водителя о состоянии машины с помощью специальных кодов.
Кашкай — современный автомобиль, пользование которым должно быть максимально удобным для владельца. Именно этому служит система самодиагностики, сигнализирующая о поломках на самой ранней стадии и, с помощью кодов, информирующая о них водителя.
Список кодов ошибок Х Трейла. Как считать, диагностика, популярные проблемы и методы их решения.
Расшифровка самых распространенных ошибок Инсигнии, последовательность действий, методы устранения неисправностей.
Как и любой современный автомобиль, КамАЗ 43118 оснащен ЭБУ с хорошей системой самодиагностики, которая помогает владельцу машины посредством кодов точно знать, что же не так с системой.
Расшифровка самых распространенных кодов неисправностей Камаз 5490.
Самые популярные ошибки на приборке Корсы, методы диагностики и устранения проблем.
Распространенные ошибки Мокки и методы их устранения, считывание, популярные неисправности.
Популярные неисправности Меривы, расшифровка кодов поломок.
КамАЗ 65115 оснащен разными поколениями ЭБУ, самое последнее из которых установлено на Евро-4 и Евро-5. Его особенность трех- и четырехзначные коды поломок.
Тойота Авенсис — легендарная модель, которая выпускалась очень долго. В последних поколениях она была оснащена современной системой диагностики, благодаря кодам которой автовладелец может узнать о всех основных неполадках машины, не прибегая к
Современные самосвалы Kamaz 6520 оснащены высококачественной системой самодиагностики, которая сигнализирует о проблемах с помощью кодов ошибок. Эти символы можно считать посредством сигналов «чека» или с помощью компьютера.
Расшифровка популярных ошибок ВАЗ 2115, коды диагностики и их значение, как сбросить поломку.
Перечень кодов поломок Ларгуса. Способы считывания и удаления.
Список ошибок ПЖД Камаз. Что делать при неисправностях.
Перечень ошибок электроники, возникающих на модели ВАЗ 2112.
Список ошибок Шнивы и расшифровка неисправностей.
Диагностика Весты, самые распространенные ошибки и неисправности авто, расшифровка и значение.
Коды поломок ВАЗ 2110 позволяют выявить неисправности модели и локализовать их причины, не прибегая к услугам специалистов собственными силами. Современные модификации позволяют сделать это с максимальной точностью.
Mercedes Actros — любимое как простыми водителями, так и профессионалами авторынка семейство грузовиков. Такое отношение заслужил в том числе и благодаря современной системе диагностики, позволяющей выявлять своевременно малейшие проблемы.
Часто встречаемые ошибки Мурано, последовательность действий при ремонте, считывание неисправностей.
Коды неисправностей Патфайндера. Причины и сброс.
Популярные ошибки и неисправности Приуса, описание проблем, устранение поломок и неисправностей.
Тойота RAV4 оснащена системой самодиагностики, позволяющей владельцу оперативно узнавать о состоянии любого из узлов машины. Пятизначная система кодировки последних поколений не требует использования специальных сканеров в большинстве случаев.
Описание кодов поломок Теаны, распространенные неисправности, типичные проблемы.
Как прочитать маркировку кода краски Форд Фокус 1, 2 и 3 поколения.
Где написаны краски Форд, коды и маркировки, как правильно считать и расшифровать.
Самые распространенные ошибки и неисправности КАМАЗа с двигателем Камминз.
Описание и расшифровка распространенных ошибок Тойота Прадо.
Описание самых популярных ошибок ВАЗ 2114, коды и расшифровка.
Фургон Мерседес Спринтер — рабочая лошадка, поколения которой прослужили на отечественных дорогах не одно десятилетие. Работа любого авто зависит от своевременного выявления проблем. Для Спринтера была создана своя система самодиагностики.
Описание распространенных ошибок Камри, типичные неисправности, поломки, способы ремонта.
Описание и диагностика распространенных ошибок автомобилей КамАЗ разных поколений, методы устранения неисправностей.
Описание распространенных ошибок Шевроле Авео, популярные коды неисправностей, методы ремонта и решения проблем.
Описание популярных ошибок Лада Калина, расшифровка кодов диагностики.
Распространенные ошибки Лады Гранты, описание неисправностей, методы диагностики.
Распространенные неисправности и коды ошибок Шевроле Каптива, расшифровка и устранение поломок.
Распространенные неисправности, популярные ошибки и методы устранения и диагностики.
Расшифровка популярных ошибок Круза, описание поломок, устранение неполадок.
Список неисправностей Приоры, распространенные поломки, диагностика и методы их устранения.
Мерседес Атего — известное семейство грузовиков. Как и положено современной модели авто, они оснащены тонкой системой самодиагностики, позволяющей владельцу своевременно выявить с помощью кодов ошибок любые неполадки.
Описание распространенных ошибок Шевроле Лачетти, типичные неисправности и методики их поиска, устранения.
Список распространенных ошибок Нивы, распространенные неисправности, советы специалистов по устранению проблем.
Разновидности моделей Гидроника и выдаваемые ими коды ошибок.
Какие бывают ошибки и неисправности в отопителе Планар 4ДМ, расшифровка кодов и их устранение.
Описание распространенных кодов ошибок Планар, диагностика и устранение поломки.
Распространенные ошибки Вебасто 2000, разновидности поломок, методики устранения.
Какие распространенные ошибки встречаются на Вебасто Термо Про 90 и ST. Методы диагностики и устранения поломок.
Как расшифровываются ошибки отопителя Эберсперхер, диагностика неисправностей и методы устранения.
Выполнение диагностики и расшифровка кодов ошибок автономок, типичные неисправности и методы устранения.
Расшифровка и описание кодов ошибок Планар 44Д, шифры неисправностей.
Распространенные коды неисправностей отопителя Бинар, расшифровка ошибок и методики их устранения.
Что делать с ошибками Прамотроника. Как сбрасывать и расшифровывать.
Описание распространенных кодов неисправностей Вебасто, типичные ошибки и методы их устранения.
почему появляется ошибка Р0327, причины неисправности, методики устранения поломки, советы специалистов.
Диагностика доступна на автомобилях всего модельного ряда Toyota и делится на два типа:
- механик;
- компьютер.
Перед запуском электронной диагностики водитель должен убедиться, что все основные системы и механизмы автомобиля Toyota находятся в рабочем состоянии. Для этого нужно проверить предохранители, проводку, а также осмотреть на предмет обрывов соединения и узлов автомобиля.
При обнаружении серьезной проблемы необходимо ее устранить и только после этого проводить компьютерную диагностику, которая происходит:
- предварительный;
- послеаварийный;
- планируется;
- предпродажа.
Поэтапная самодиагностика
Для самодиагностики драйвер должен работать с разъемами DLC 1 и DLC 2. Это сокращение расшифровывается как Data Link Connector, что на английском языке означает разъем для передачи данных. DLC 1 выглядит как пластиковый ящик с крышкой сверху. Находится под капотом, чаще всего слева. Его легко найти благодаря диагностической этикетке.
Диагностическая подпись на разъеме
В старых моделях диагностический разъем выполнен в виде желтого кружка и находится рядом с аккумулятором. В автомобиле нет деталей DLC2, как у Corolla AE 100.
Коды ошибок старых моделей автомобилей: Toyota Corona 1992, Karina 1992-97, Toyota Mark считываются только по мигающим индикаторам.
В новых моделях DLC 2 располагается прямо в салоне, под панелью приборов и «у подножия» возле руля. Чаще всего она круглая и используется при осмотре, проводимом с помощью специального оборудования.
Круглый разъем DLC2
Во время самодиагностики замыканием отдельных контактов разъема, только подключив их в нужной последовательности, можно получить правильный код для расшифровки.
Выявить наличие неисправностей в двигателе и / или системе трансмиссии помогут следующие действия:
- Найдите первый разъем DLC 1 с надписью «Диагностика.
- Снимите или открутите защитную крышку коробки. Ниже должна быть схема с указанием выходов разъема.
- Возьмите провод, кусок проволоки или другой тонкий металлический предмет (например, канцелярскую скрепку) и установите перемычку между контактами, обозначенными TE1 и E1.
- Включите зажигание. Убедитесь, что плита или кондиционер не работают.
- Посмотрите на индикаторы O / D (для коробки передач) и Check Engine (для двигателя). Запомните или запишите количество и интервалы мигания индикаторов.
Схема разъема DLC 1
С автомобилем все в порядке и отказов ДВС и трансмиссии не обнаружено, если:
- индикаторы вспыхнули равномерно с одинаковым интервалом и продолжительностью свечения более 11 раз;
- индикатор Check Engine горит в течение длительного времени и равномерно с интервалами 4,5 с (это означает, что код предоставляется с использованием типа 10).
Любая другая комбинация лампочек свидетельствует о сбоях в работе систем двигателя, коробки передач или других механизмов автомобиля.
Если цепь на обратной стороне крышки разорвана, вы не можете найти контакт или не уверены, замкнули ли вы правильный, вы должны:
- Включите зажигание.
- Подключите один из проводов контрольной лампы к массе (к кузову).
- Подключите второй провод поочередно к каждому контакту разъема.
- Завершите проверку, когда индикатор Check Engine на панели начнет мигать.
Будет удобнее, если кто-то поможет вам следить за лампочкой, когда вы меняете положение провода.
Распознавайте коды ошибок с помощью двух систем мигающих ламп.
Первый вариант настройки позволит обнаружить ошибки, обозначенные двузначным кодом (тип 09):
- при отображении кода сигнальная лампа включается на долю секунды;
- временной интервал между импульсами также составляет доли секунды;
- пауза между десятками и единицами в коде 1,5 с;
- пауза между разными кодами 2 с половиной секунды;
- серии комбинаций различных неисправностей разделены интервалом 4,5 с.
Десятый тип настройки определяет уникальные коды. Здесь лампочка «мигает» точным номером ошибки.
Этот код необходимо «прочитать» по следующим правилам:
- длительность свечения индикатора в пределах одного импульса — 0,5 с;
- пауза между вспышками внутри одного и того же кода длится полсекунды;
- перерыв между разными кодами — 2,5 с;
- серию комбинаций неисправностей разделяет пауза в 4,5 с.
На видео показана диагностика с помощью кода девятого типа, автор Дмитрий Кузьмин:
Неисправности в системе АБС определяются по той же схеме, но клеммы ТС и Е1 замкнуты. Коды неисправности SRS и 4WS рассчитываются соответствующим датчиком с такими же замкнутыми контактами, что и ABS.
Фотогалерея «Самодиагностика автомобилей Тойота»
Разъем DLC 1
Контакт TE1 и E1 на разъеме
Замыкание контактов
Расположение разъема под капотом
Расшифровка неисправностей
Общие для всех автомобилей Toyota коды ошибок 9-го типа представлены двузначными кодами.
| Код | Расшифровка |
| одиннадцать | Нет питания на блоке EFI |
| 12 | Нет сигнала от датчика оборотов двигателя |
| 13 | Нет сигнала от датчика оборотов двигателя на оборотах выше 1000 об / мин |
| 14 | Нет сигнала от «минуса» катушки зажигания или «минуса» катушки номер один (если их две) |
| 15 | Нет сигнала с «минуса» катушки зажигания номер два |
| 16 | Нет связи между блоком управления автоматической коробкой передач и блоком управления двигателем |
| 17 | Некорректный сигнал от датчика положения распределительного вала № 1 |
| 18 | Некорректный сигнал от датчика положения распределительного вала № 2 |
| 21 год | Неправильный сигнал датчика кислорода, если двигатель V-образный, неисправен подогреватель левого основного датчика кислорода |
| 22 | Некорректный сигнал датчика температуры двигателя (THW) |
| 23 | Некорректный сигнал датчика температуры воздуха на впуске (THA) |
| 24 | Некорректный сигнал датчика температуры воздуха на впуске (THA) |
| 25 | Слишком бедная смесь |
| 26 год | Слишком богатая смесь |
| 27 | Некорректный сигнал от дополнительного кислородного датчика (левый в V-образных двигателях) |
| 28 год | Некорректный сигнал датчика кислорода (для V-образных двигателей подогреватель правого главного датчика кислорода) |
| 29 | Неисправен дополнительный кислородный датчик (именно в V-образных двигателях) |
| 31 год | Неверный сигнал от датчика расхода воздуха или иным образом от датчика давления во впускном коллекторе (датчик вакуума) |
| 32 | Некорректный сигнал датчика воздушного потока |
| 34 | Неисправен наддув |
| 35 год | Некорректный сигнал датчика атмосферного давления во впускном коллекторе (датчик вакуума) |
| 38 | Датчик температуры жидкости в АКПП |
| 41 год | Некорректный сигнал датчика положения дроссельной заслонки (ДПД) |
| 42 | Некорректный сигнал датчика скорости автомобиля (тахометра) |
| 43 год | Нет сигнала запуска (STA) на блок управления двигателем |
| 46 | Неисправен электромагнитный клапан №4 или его цепи |
| 47 | Неисправен дополнительный датчик положения дроссельной заслонки (ДПД) или его электрическая цепь |
| 48 | Неисправна система управления вспомогательной подачей воздуха |
| 51 | Нет сигнала холостого хода от TPS |
| 52 | Некорректный сигнал от датчика детонации (если их два, то слева или спереди) |
| 53 | Проблемы в цепях управления датчиком детонации (угол опережения зажигания) |
| 55 | Некорректный сигнал с датчика детонации (если их два, то справа или сзади) |
| 61 | Неисправен главный датчик скорости или его цепь |
| 62 | Неисправен электромагнитный клапан №1 или его цепи |
| 63 | Неисправен электромагнитный клапан № 2 или его цепи |
| 64 | Неисправен электромагнитный клапан номер 3 или его цепи |
| 65 | Неисправен электромагнитный клапан №4 или его цепи |
| 67 | Неисправен датчик включения O / D или его цепь |
| 71 | Неисправная система управления рециркуляцией отработавших газов |
| 72 | Соленоид отключения подачи топлива |
| 77 | Неисправен соленоид контроля давления или его электрическая цепь (в автомате) |
| 78 | Нет сигнала на топливный насос или неисправны его цепи |
| 81 год | Неисправная цепь между TCM и ECT1 |
| 82 | Неисправная цепь между TCM и ESA1 |
| 84 | Неисправная цепь между TCM и ESA2 |
| 85 | Неисправная цепь между TCM и ESA3 |
| 86 | Неисправен датчик оборотов двигателя |
| 88 | Неисправна цепь от блока управления двигателем к блоку управления АКПП |
| 89 | Нарушена связь между блоком управления двигателем и блоком управления системой TRC |
| 99 | Код ошибки отсутствует |
Общий список уникальных кодов (тип-10) для автомобиля Тойота состоит из следующих элементов.
| Код | Расшифровка |
| 1 | Без остановки |
| 2 | Датчик расхода воздуха издает неверный сигнал |
| 3 | Неверный сигнал от коммуникатора |
| 4 | Температура охлаждающей жидкости вне допустимого диапазона, неисправен датчик |
| 5 | Неправильная связь с датчиком кислорода |
| 6 | Неисправность кроется в оборотах двигателя |
| 7 | Дроссельная заслонка в неправильном положении |
| восемь | Датчик показывает неправильную температуру всасываемого воздуха |
| девять | Проблема скорости автомобиля |
| 10 | Нет сигнала включения стартера |
| одиннадцать | Неисправный кондиционер или неисправный тумблер, отвечающий за нейтральное положение автомобиля |
Бензиновые ДВС
Если в машине есть бортовой компьютер или робот, код появится на экране пробега. Он будет состоять из латинской буквы в начале, например P, B, C и 4 цифр. Это типично для таких автомобилей, как Toyota Rav 4 Avensis, Corolla, Mark II или Land Cruiser 200, Toyota Prado 120 и других, работающих на бензине.
Таблица расшифровки диагностических кодов неисправностей бензиновых двигателей внутреннего сгорания.
| Коды | Расшифровка | Аналог на БК |
| 12 и 13 | Проблемы с датчиком положения коленчатого вала | P0335, P0335, P1335 |
| 14 и 15 | Проблемы с системой зажигания или катушками | P1300 и P1315, P1305 и P1310 |
| 18 | Фаза системы VVT-i | P1346 |
| 19 | Положение педали акселератора | P1120 и P1121 |
| 21 год | Датчик кислорода | P0135 |
| 22 | Температура охлаждающей жидкости | P0115 |
| 24 | Поломка датчика температуры воздуха на впуске | P0110 |
| 25 | Датчик кислорода — бедная смесь | P0171 |
| 31 год | Датчик абсолютного давления | P0105 и P0106 |
| 36 | Датчик CPS | P1105 |
| 39 | Система VVT-i | P1656 |
| 41 год | Положение дроссельной заслонки | P0120, P0121 |
| 42 | Проблемы с датчиком скорости автомобиля | P0500 |
| 49 | Давление топлива Д-4 | P0190, P0191 |
| 52 и 55 | Обрыв датчика детонации | P0325 |
| 58 | Привод SCV | P1415, P1416, P1653 |
| 59 | Некорректный сигнал VVT-i | P1349 |
| 71 | Система рециркуляции отработавших газов | P0401, P0403 |
| 89 | Привод ETCS | P1125, P1126, P1127, P1128, P1129, P1633 |
| девяносто два | Проблемы с форсункой холодного пуска | P1210 |
| 97 | Неисправный инжектор | P1215 |
Дизельные двигатели
Многие автомобили Toyota выпускались с дизельным двигателем. Самыми популярными моделями являются седаны Vitz, Caldina, Avensis (T25), Camry, Camry Grazia, Corolla E150, Auris 2008, Land Cruiser Prado 120 и внедорожник Land Cruiser Prado 200 или кроссовер RAV4.
При написании кодов для дизельных автомобилей можно увидеть следующие обозначения.
| Код | Расшифровка |
| 13 | Скорость вращения вне допустимых пределов |
| 19 | Неправильное положение педали акселератора |
| 22 | Неисправность в показаниях температуры охлаждающей жидкости |
| 24 | Некорректные данные о температуре всасываемого воздуха |
| 35 год | Увеличьте давление вне допустимого диапазона |
| 39 | Плохие датчики температуры топлива |
| 42 | Проблема заключается в датчике скорости автомобиля |
| 96 | Положение клапана рециркуляции ОГ неправильное |
Отказ других частей дизельного двигателя.
| Код | Расшифровка |
| 12 | Проблема положения коленчатого вала |
| 14 | Поломка клапана, регулирующего время впрыска |
| 15 | Сервопривод дроссельной заслонки вышел из строя |
| 17 | Неправильный сигнал с панели управления |
| 18 | Поломка перепускного электромагнитного клапана |
| 32 | Корректирующие резисторы сломаны |
Автоматическая коробка передач
Автомобили одной марки отличаются не только двигателем, но и коробкой передач. Для той же Toyota Corolla 150, Celsior или Vista отказы АКПП будут отличаться от «механических» неисправностей».
Если передача не работает должным образом, вы увидите один из кодов.
| Код | Расшифровка | Аналог по АКПП |
| 37 | Неисправность датчика частоты вращения входного вала КПП | P1705 |
| 42, 44, 36 | Проблема в датчике частоты вращения (может частота вращения вала) | P0500 |
| 46 | Давление в гидроаккумуляторе, неисправный соленоид | P1765 |
| 62, 63 | Проблемы с одним из соленоидов | P0753 P0758 |
| 64, 68 | Муфта блокировки гидротрансформатора, неисправный соленоид | P0773 |
Подобные ошибки характерны для нескольких моделей, в том числе Toyota Ipsum, Toyota Highlander 2001 и Caldina.
Прочие комбинации
Для диагностики также используется специальное оборудование и приборы. Такие устройства будут отображать пятизначные коды. Также их можно узнать по бортовому компьютеру, который устанавливается в новых автомобилях и гибридных моделях.
Код на экране Toyota с бортовым компьютером
Гибридная версия включает Toyota Estima, Toyota Prius, Toyota Harrier третьего поколения и другие. В этих моделях (помимо других неисправностей) могут быть неисправности системы высоковольтной аккумуляторной батареи (HVB). Коды ошибок гибридной установки и их значение приведены в таблице.
Наиболее распространенные коды ошибок, не относящиеся к VVB, — это.
| Код | Расшифровка |
| P1604 | Не удалось запустить двигатель, отказ системы впуска |
| B0101 | Система безопасности не работает должным образом, проблемы с защитными подушками |
| В 1801 г | Пиропатрон цепи срезан со стороны водителя |
| C1201 | Двигатель работает неправильно, скорость ниже допустимой |
| P0420 | Каталитическая система B1 работает ниже допустимого порога эффективности |
| P0352З | Неисправности в цепях системы зажигания |
В фотогалерее есть ошибки в работе иммобилайзера и шины на автомобилях Toyota.
Ошибки в иммобилайзере
Ошибки в шинах
Сброс ошибок
После ремонта и устранения неисправности коды ошибок могут не исчезнуть сами по себе. Для их восстановления также существует определенная последовательность действий. Для этого нам еще понадобится диагностический разъем.
Для сброса кодов необходимо:
- Включите зажигание.
- На разъеме DLC1 замкните клеммы TC и E1 куском провода или проводов.
- За 3 секунды нажмите на тормоз как можно больше раз, но не менее 8 раз.
- Убедитесь, что индикатор мигает равномерно с интервалом в полсекунды.
- Выключите зажигание и снимите перемычку с контактов.
- Убедитесь, что индикатор ABS не горит.
Как выполнить самодиагностику автомобилей Тойота пошагово на видео «Артем0023»:
Мы собираем самые частые вопросы о запчастях, которые покупатели задают нашим продавцам, и отвечаем на них вместе с Алексеем Черненко, заместителем директора торговой сети AUTO3N.
Хотите, чтобы мы ответили на ваш вопрос? Спрашивайте в комментариях.
Вопрос: Хочу самостоятельно считать коды ошибок автомобиля. Можно купить сканер и пользоваться им?
«Самостоятельно считать ошибки автомобиля можно, но лучше доверить это специалистам сервисного центра. Использование любительских приборов и отсутствие опыта диагностики может привести к тому, что водитель неправильно расшифрует код, потратится на ремонт, а потом всё равно придётся ехать в сервис и переделывать»
Алексей Черненко, заместитель директора торговой сети AUTO3N
Современные автомобили оснащены датчиками чуть более, чем полностью. Датчики стоят практически на всех узлах и передают информацию на электронные блоки управления (ЭБУ). Это удобно. Раньше для поиска неисправности мог потребоваться демонтаж и переборка всего узла, а теперь диагностику можно провести, просто подключившись к компьютеру и считав коды ошибок.
Датчики считают ошибкой такие события, при которых их показания отклоняются от заложенных в компьютер нормальных параметров. Вообще говоря, незакрытая дверь и багажник, непристёгнутый ремень безопасности, пустой бак — тоже ошибки с точки зрения датчиков, но они в компьютер не заносятся. Просто на приборной панели машины загорается соответствующий индикатор.
Ошибки, которые видит водитель
Индикаторы на приборной панели — основной способ общения машины с водителем. С их помощью она сообщает водителю, что нужно предпринять какие-то действия. Какие именно — можно посмотреть в документации на автомобиль. Там перечислены все виды сигналов об ошибках и даны рекомендации, что делать, если загорелась предупреждающая лампочка.
В каких-то случаях, чтобы лампочка погасла, водителю не надо делать ничего сложнее, чем закрыть дверь, пристегнуться или заправиться. Если загорелась «маслёнка», возможно, придётся отогнать машину в сервис, чтобы долить масла, но можно и самостоятельно проверить его уровень и решить проблему. А вот если загорелся значок Check Engine — это уже серьёзный сигнал тревоги, машину крайне желательно поскорее отогнать в сервис для детальной диагностики.
За сигналом Check Engine могут скрываться совершенно разные неисправности. Например, он может загореться, если залито некачественное топливо, вызывающее детонацию, или не закрыта крышка горловины бензобака. Если есть проблема с топливным насосом или неисправны топливные форсунки. Ещё так машина может сигнализировать о выходе из строя катализатора, кислородного датчика (лямбда-зонда), датчика массового расхода воздуха или положения распредвала. Кроме того, Check Engine загорается, если изношена катушка зажигания или надо менять свечи.
В общем, водителю машина просто сигнализирует, что проблема есть, а в блок управления отправит код ошибки конкретного датчика. Именно его считает мастер, подключившись к машине через ноутбук со специальным программным обеспечением.
Ошибки, которые не должен видеть водитель (но может)
К разъёмам, к которым подключаются мастера, могут также подключиться и водители. Это не сложно, достаточно иметь Bluethooth-переходник. Затем надо скачать на смартфон специальное приложение и вот уже все коды ошибок перед глазами, можно проводить самостоятельную диагностику и никому не платить за обслуживание.
Классно? На первый взгляд, да! Но есть нюансы.
Программа может показать просто код ошибки без расшифровки. Чтобы понять, что он означает, придётся идти в поисковик, но найденная расшифровка может не соответствовать коду — у машин разного года выпуска расшифровки кодов, бывает, различаются. Ещё у некоторых сканеров нерусифицированное меню и программа может выдавать описание ошибки на английском языке. Конечно, онлайн-переводчик всегда под рукой, он точно ли надо рисковать исправностью машины, если нет уверенности, что перевод правильный?
При этом мастеров на СТО стоит совсем другое оборудование — профессиональное, мощное, которое позволяет проводить диагностику быстрее и точнее за счёт сбора большего объёма данных, сбрасывать ошибки и даже перепрошивать блоки управления. Все ручные сканеры по сравнению с ним — просто детские игрушки. Ну и опыта расшифровки у сотрудников сервиса, как правило, гораздо больше, чем у любого водителя.
Так, спрашивается, зачем же заниматься «самолечением», если нужно пойти к «врачу»?
Нужно ли водителям знать коды ошибок
Самостоятельно считать коды ошибок можно, пожалуй, лишь в паре случаев. Если, например, при обращении в один сервис проблема не решилась, а при обращении в другой мастера ссылаются на совершенно другую проблему. Ну или для того, чтобы избегать горе-мастеров, которые сами считывают ошибки с помощью смартфона.
Экономия на СТО — так себе повод, честно говоря. Мы чаще слышим истории о том, как желание водителей сэкономить приводило их только к большим тратам — на повторные диагностики, исправление неправильно выполненного ремонта, покупку запчастей вместо тех, что оказались не нужны.
Мы, конечно, никого не будем отговаривать от покупки сканеров для считывания кодов ошибок, просто хотим ещё раз напомнить, что автопроизводители не зря не выводят коды на приборную панель. Предполагается, что для решения проблем машины есть профессиональные мастера, так же как для лечения заболеваний есть профессиональные врачи. И мы надеемся, что доверие водителей к услугам специалистов СТО будет только расти.
Подводя итог хочется сказать, что мы надеемся, что рынок запчастей для китайских автомобилей со временем станет похожим на привычный aftermarket. Но пока этого не случилось, будем помогать нашим клиентам с китайскими машинами, как можем.
Простой подбор запчастей
Заказать оригинальные запчасти и аналоги в AUTO3N можно в два клика. Подберите в быстром и удобном поиске нужные детали для легкового или грузового транспорта, а мы доставим их в любую точку России.
Перейти в каталог
