Основные ошибки неисправности индукционных плит

Плита или варочная панель используется хозяйками чаще остальных приборов. Индукционные плиты появились на рынке не так давно, но уже успели достаточно хорошо себя зарекомендовать.

Самые популярные фирмы-изготовители индукционных плит на сегодняшний день:

Электролюкс;
Бош;
Горенье;
Миле.

Все эти производители выпускают технику высокого качества, но и она не застрахована от неисправностей и возникновения ошибок при эксплуатации.

Индукционная плита

Самые распространенные неисправности индукционных плит

Рассмотрим, какие же неисправности случаются с этим видом техники и как их можно починить.

Плита не включается

Необходимо убедиться, что используемая посуда подходит для данного типа плиты и не сдвигается с конфорки. В противном случае, плита отключит питание. У индукционных плит конфорка не нагревается. Если с посудой все в порядке, необходимо обратиться к специалисту для выявления поломки.

Плита включается самостоятельно при отсутствии на ней посуды

Необходимо убрать с поверхности плиты все металлические предметы и очистить плиту. Если неисправность не устранена, то проблема в блоке управления. Его необходимо отремонтировать или заменить.

Ремонт индукционной плиты

Индукционная плита не работает

Следует обратиться в сервис для того. Там мастера смогут проверить предохранитель, выявить перегоревшую деталь и заменить ее.

Нехватка мощности

Причиной этого зачастую является дефект кабеля питания. В мастерской починят эту неисправность, и вы сможете снова пользоваться своей плиткой.

Проблемы с нагревом

Низкая скорость нагрева может быть обусловлена неподходящим диаметром дна посуды для данной конфорки. Необходимо проверить плотность прилегания посуды к поверхности конфорки. Если разболтались прижимающие пружины, их нужно подтянуть до указанного в инструкции уровня. Как это сделать, можно увидеть на видео.

Автоматическое отключение прибора

Это происходит, если:

в течение 10 секунд с момента включения плиты на панель управления не поступало каких-либо команд;
время работы конфорок превышает 2 часа;
выставлено время автоматического отключения при помощи таймера.

Плита в эксплуатации

Коды ошибок индукционных плит различных производителей

Часто случается так, что индукционная плита выдает ошибку. Чтобы понять, какая именно возникла проблема, необходимо знать, какую неисправность отображает тот или иной код.

Так, ошибка Е3 индукционной плиты означает, что напряжение сети выходит за рамки рабочего диапазона, а ошибка Е0 говорит о неправильной настройке прибора. Однако у разных производителей коды могут означать разные неисправности. Например, код Е0, помимо проблем с настройкой, может означать также отсутствие посуды на конфорке, а код Е3 — проблемы с инвертором.

Рассмотрим коды неисправностей, которые могут выдавать индукционные плиты фирм-изготовителей Электролюкс, Горение, Бош, Миле и Китфорт, с расшифровкой.

Ошибка индукционной плиты Электролюкс может обозначаться одним из следующих кодов:

L — активна «Защита от детей»;
мигающий символ F — на конфорке нет посуды подходящего типа;
E1 — превышена максимально допустимая температура вблизи электроники;
Е3 — невозможно осуществить связь с инвертором;
Е4 — превышена максимальная температура конфорок;
Е5 — ошибка сети;
Е6 — нет связи с силовым блоком.

При возникновении ошибок Е3, Е5 и Е6 необходимо обратиться за помощью к квалифицированному мастеру, чтобы не повредить устройство.

Индукционная плита Электролюкс

Коды неисправностей индукционной плиты Миле:

EF35 — повреждение силовой платы индукции;
U в сопровождении со звуковым сигналом — неправильное подключение конфорок;
Е — перегрев конфорки;
Е (ER) — ошибка электроники.

Индукционная плита Миле

Ошибка индукционной плиты Bosch обозначается кодом:

Е-22 — неисправен сенсор на поверхности плиты присутствует грязь или влага;
Е-25 — повреждена силовая плата Bosch;
ER-26 — недопустимо высокое напряжение.

При появлении на дисплее любого из этих кодов и невозможности осуществить самостоятельный ремонт рекомендуется доставить плиту к специалистам сервисного центра Bosch, чтобы устранить неполадки.

Коды неисправностей моделей производителя Горение:

F1 — короткое замыкание;
F2 — повреждение измерительной цепи;
F6 — невозможно установить связь с силовой платой;
F15 — неисправность температурного датчика;
F16 — источник питания вышел из строя;
F18 — повреждение датчика управления;
F85 — перегрев электронного модуля.

Коды ошибок индукционной плиты Kitfort

Е0 — отсутствие на плите посуды подходящего типа;
Е3 — превышено максимально допустимое напряжение;
Е4 — нехватка напряжения;
Е5 — перегрев поверхности, возможно, на плите стоит пустая посуда.

Что делать при обнаружении неисправностей

Индукционная плита может подвергаться поломкам так же, как и любая другая бытовая техника. Даже плиты от таких известных производителей, как Bosch или Электролюкс, способны иногда выдавать ошибки. Поэтому если на дисплее индукционной плиты загорается код какой-либо ошибки, и вы не уверены, что сможете устранить неисправность самостоятельно, не стоит рисковать. В таком случае лучше доверить технику специалистам, которые решат проблему, не навредив вашей плите. Принимайтесь за самостоятельный ремонт только при полной уверенности, что вы знаете, как устранить поломку.

Источник

Иногда индукционная плита на панели управления может выдавать определенный код ошибки. Некоторые неисправности можно отремонтировать вручную, другие же требуют специализированного вмешательства со стороны сервисного центра. Мы рассмотрим распространенные коды ошибок индукционных плит.

Обратите внимание, что сами ошибки для плит всех фирм одинаковые, а вот отображение может быть разным. Например, в плитах Gorenije ошибка обозначается буквой Е, тогда, как в моделях Hansa буквой F. Также стоит учитывать, что рассмотренные здесь ошибки и их решение относятся исключительно к индукционным плитам. Решение проблем у обычных электрических варочных плит может быть совершенно другим.

Ошибка Е0

Ошибка Е1

Эта ошибка означает, что сбились настройки панели управления (не тоже самое, что Е0).

Решение: выключить плиту на 30 секунд и вновь включить.

Ошибка Е2

Ошибка сигнализирует о неисправности модуля управления подсветкой конфорки. Возможно сгорел сам светодиод или на него не подается постоянный ток в 14 В.

Решение:

Проверьте подключение кабеля к левой плате. Возможно, отошел штекер кабеля ВС1 от разъема на плате.
Проверьте контакт светодиода — возможно, он отошел.
Произошло КЗ на линии и сгорел один или несколько светодиодов — заменить неисправные.
Неисправность модуля подсветки — тут придется поменять на новый.

Из опыта скажем, ошибка Е2 довольно редкое явление в индукционных плитах, поэтому мало кому придется с ней столкнуться.

Ошибка Е3

Ошибка Е3 сигнализирует о нестабильном напряжении. Оно может быть, как пониженное, так и повышенное.

Решение: необходимо проверить напряжение во время работы устройства. Для этого поставьте посуду на конфорку и включите в работу на 1 минуту. Затем в режиме работы измерьте напряжение между фазой и нулем. Для измерения напряжения смотрите схему подключения, нарисованную под плитой. Если напряжение в норме и плита работает, значит просто был скачок. Если напряжение повышенное или пониженное, значит стоит обратиться в организацию, которая ответственная за поставки электричества в ваш дом. А если напряжение в норме, а плита не работает, придется звонить в сервисный центр.

Ошибка Е4

Ошибка означает неправильную работу термодатчика или его неисправность. Она может появляться по следующим причинам:

Пустая кастрюля или кастрюля с сильно изогнутым дном разогрелась до показателя «Р». Чаще всего это бывает, когда между дном кастрюли и поверхностью возникает воздушная прослойка. Из-за этого время отклика датчика температуры увеличивается.
Также может быть неисправность самого датчика.

Решение: в первом случае достаточно убрать кастрюлю, и ошибка исчезнет через 15 мин. Для решения второй проблемы стоит выполнить следующее:

Проверить соединение датчика с клеммой. В 3-конфорочных устройствах температурный датчик должен быть подключен ко второй клемме.
Проверьте, хорошо ли он держится в силиконовом кармане. Если болтается, тогда нужно нормально закрепить.
Если все подключено правильно, а датчик не работает, тогда нужно его заменить.

Ошибка Е5

Она означает, что превышено время ожидания отклика подсветки модуля управления. Обычно решается проблема простой перезагрузкой индукционной плиты. Но если ошибка все также горит на экране, тогда есть еще одно решение.

Решение:

Проверить на обрывы соединения платы управления подсветки с управляющим модулем. Если таковые есть, аккуратно соедините провода и поместите их в термоусадку или изоляционную ленту.
Проверьте разъем RASt 2.5 на наличие короткого замыкания. Если обнаружили, то лучше заменить разъем. Такое иногда бывает, например, в плитах Electrolux.

Если вышеперечисленные указания не помогли, замените плату управления подсветки конфорок.

Ошибка Е6

Неисправность панели управления индукционной плиты.

Решение: выключить плиту на 30 сек и опять включить. Если через минуту ошибка не исчезнет, придется поменять модуль панели управления.

Ошибка Е7

Сигнализирует о неисправности вентилятора или его блокировке

Решение:

Включаем самую мощную конфорку на 1 минуту. Вентилятор должен начать вращаться, и вы это услышите.
Если вентилятор не заработает, то необходимо разобрать панель и проверить его соединение с платой управления. Дополнительно рекомендуем почистить его.
Если все подключено, а вентилятор не работает, замените вентилятор. Однако замена вентилятора возможна не на всех панелях.

Ошибка Е8

Эта ошибка может сигнализировать о нескольких проблемах. Более точно их можно только диагностировать вручную.

Решение:

Неисправность центрального разъема RASt 2.5 — его придется заменить полностью. Иногда может разъем быть исправен, а панель все равно не работает. Стоит проверить правую конфорку, которую скорее всего придется заменить.
Если код ошибки появился только на правых конфорках, может быть проблема в напряжении (пониженное/повышенное) — для исправления проблемы выполните действия, как для ошибки Е3.
Проблемы проводки панели управления индукционной плиты — необходимо проверить на наличие обрывов или КЗ.

Ошибка Е9

Неисправность сенсорной панели или поворотных выключателей

Решение:

В первом случае нужно отключить прибор на 30 сек, а затем включить. Если не заработает, придется полностью менять сенсор, чтобы пропали коды ошибок. Ремонт индукционной панели своими руками в этом случае довольно проблематичен, поэтому советуем нести в сервисный центр.
Если неисправен поворотный выключатель, придется его поменять на новый.

Читайте также:

Клеевые пистолеты: выбираем лучшую модель для дома
Электрическая мини печь для дома: рейтинг лучших 2019-2020

Ср апр 20, 2016 17:14:45

Доброго времени суток.

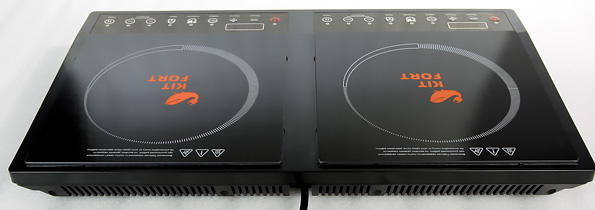

Имеется индукционная двухкомфорочная плита с керамическим покрытием, модель плиты китфорт. С некоторых пор плита начала вываливаться в ошибку Е8(не видит посуду).
Происходит это так:
Ставишь кастрюлю с водой на панель, включаешь плиту, вода доходит до закипания и отключается выдав ошибку Е8 (теряет мою кастрюлю).
Очень смущает вот что: плита то 2-х комфорочная, на каждую панель своя плата управления с блоком питания и драйвером, микроконтроллером…. понял бы если бы это было на одной комфорке, но такое происходит на обеих комфорках… дошла до кипения и Е8, переставляешь кастрюлю с почти закипевшей водой на вторую комфорку, а плита сразу Е8… Т.е пока вода до закипания — работает на обеих комфорках, только подошла к закипанию- Е8… Но блин, комфорки то раздельные по управлению…Голова пухнет уже… Подскажите в какую копать… единственное- жена мыла эту плиту… может смыла какое то покрытие? Покрытие может быть какое нибудь у плиты индукционной?

Ср апр 20, 2016 21:12:14

Может как здесь конденсаторы виноваты?

Чт апр 21, 2016 13:12:16

Дико извиняюсь, вчера ошибся с определением ошибки… ошибка при отключение плиты «Превышение напряжения питания». Проверил дома питающее напряжение- 258-260В, пока был на работе, жену отправил за электриком. Электрик пришел, потыкал цешкой, навешал жене лапшу на уши и ушел(везде везде 220В.)
Как итог, нашел в щитке нормальную фазу, подцепился к ней и все ок. Напруга 220В, плита работает. Лампочки перегорать перестали…. а то по 3 лампочки менял в 2-3 дня…Надо было сразу проверить бортовую сеть…. Всем спасибо. Может кому и пригодится мой опыт.

Чт июн 09, 2016 02:12:48

Вот молодцы какие, самостоятельно прыгают с фазы на фазу. Вот так перекосы и создаются. Это делается не так, а организованно, путем вызывания электрика из обслуживающей организации, который выравнивает фазы по всему стояку (дому).

Чт июн 09, 2016 08:05:53

все давно уже переделали… в подвале, в щитке ноль отгоревший был…

Чт сен 14, 2017 21:57:17

Чтобы не плодить новых тем, похожая проблема. Не видит посуду совсем новая варочная панель Samsung. Ни разу не работала ещё. С посудой всё в норме с питанием тоже нет проблем. Вроде как остается грешить только на настройки. Может кто-то встречался с такой проблемой или похожей ситуацией? Вот фото платы.

Вс сен 17, 2017 14:54:02

Если она совсем новая и не работает должным образом, то ее нужно было либо нести обратно, где купили, либо в гарантийный ремонт.

Вс сен 17, 2017 20:12:40

привезена из-за границы, а в сервисной мастерской сказали что нужно тупо менять обе платы, а они по стоимости больше чем сама панель. Да и если бы я эти варианты не проработывал, то не писал бы сюда по пусту.

Чт фев 11, 2021 09:22:08

Прошу помощи. Китфорт 108
Также ошибка Е8, т.е. не видит посуду.
Транзистор выпаял — целый.
Куда ещё смотреть?( Спасибо.

Чт фев 11, 2021 12:20:34

Китфорт 108
Также ошибка Е8, т.е. не видит посуду.

Как ваша плита определяет наличие посуды? Одним импульсом LC контур накачивается энергией, затем подсчитывается количество колебаний. Примерно такая картинка должна быть на коллекторе IGBT:

Несколько колебаний — есть посуда, десятки — нет. Частота должна быть около 28 кГц. Соответственно, нужен цифровой осциллограф. И не забываем, что там могут быть напряжения порядка 1 кВ, и нет гальванической развязки с сетью. Если будете включать в разобранном виде — нельзя подносить посуду к катушке ближе, чем это предусмотрено закрытой конструкцией.

Чт фев 11, 2021 12:30:13

Завтра кишки соберу все , проверю осциллографом.
Управляющие транзистор, который на igbt подаёт сигнал, тоже целые. Конденсаторы ёмкость проверил.
Igbt даже к источнику и лампочке подключил, работает

Пт фев 12, 2021 12:21:02

подпаялся к транзистору. закрыл крышку. поставил сверху железяку.
включил работает, железяка греется сильно.
на осциллографе картинка с пиками

хм…
отпаял провода от транзистора, собрал. запускаю — опять та же ситуация, не видит посуду.

опять подпаял. подключил, не работает ), ну хоть какая-то стабильность.
осциллограф показывает следующее (это если сверху металл поставить).

т.е. кратковременное включение силовой части, нагрев, и через секунду отключение. так может продолжаться долго.

если сверху ничего не поставить, то включения силовой части вообще не происходит.

ну это на сколько хватило знаний в пользовании осциллографом
Чего дальше делать?)

Вс фев 14, 2021 14:04:20

А посуда то правильная? Ну в смысле с ферромагнитным блином или спецжелезная? Там же не любая работает с плиткой…

Вс фев 14, 2021 15:05:39

Ну я не настолько без ума, чтобы начать курочить плиту))), не проверив очевидное.

Пн май 03, 2021 22:52:23

В общем ума так и не дал. Заказал за 400 руб на Али плату целиком. Поменял, все работает.

Сб сен 18, 2021 20:58:56

marges, будьте добры, поделитесь, пожалуйста ссылкой с Али на эту плату. А то у меня как-то не получается там найти такую же.

Вс сен 19, 2021 00:59:45

415,83 руб. 7%СКИДКА | Материнская плата для индукционной плиты 2100 Вт, универсальная плата преобразования, монтажная плата для индукционной плиты, универсальные ремонтные детали
https://a.aliexpress.com/_9haMzM

Куда-то мои фотки дели из отзыва.
С февраля работает отлично. Использую каждый день. Иногда сутками стоит греет куб. Правда приходится тыкать чтобы таймер через 4 часа не выключался. Ну и естественно старая панель управления не подключилась)

phpBB Mobile / SEO by Artodia.

Коды ошибок индукционных варочных плит

На панели управления отображается код неисправности.

Код ошибки «E0» Неправильная настройка индукционной варочной панели.

Отключите варочную панель от электросети на 30 секунд.

Код ошибки «E1» Неправильная настройка панели управления. Отключите варочную панель от электросети на 30 секунд.

Код ошибки «E2» Неисправность модуля управления подсветкой конфорки: неисправность светодиода или отсутствует питание 14 В постоянного тока. 1) Проверьте, подключен ли разъем кабеля BC1 14 В с левой платы 1. Подсветка контуров конфорки Raven не работает во включенном состоянии. 2) Проверьте подключение светодиода на модуле управления подсветкой конфорки (XL01- XL04) 3) Проверьте все светодиоды и их проводку на предмет короткого замыкания и обрыва цепи. Некоторые модели мультиметров позволяют непосредственно проверять светодиоды. Обычно питание 14 В к светодиодам подключено в следующем порядке: передняя левая – задняя левая – задняя правая – передняя правая конфорки. Это означает, что первый светодиод, который не светится, обычно является неисправным. 4) См. код E5 5) Замените модуль управления подсветкой конфорки. Код ошибки «E3» Избыточное или пониженное напряжение 1) Проверьте в разъемах напряжение 230 В

между нейтралью и фазой. См. схему подключения на нижней стороне прибора. Включите прибор с посудой на конфорке и дайте ему поработать в течение 1 минуты. 2) Если с напряжением все в порядке, замените индукционную варочную панель Technical Support — FV 13/28 Rev. 03

Код ошибки«E4» Неисправность возникает, например, после нагрева пустой кастрюли до уровня«P» Или используется посуда с сильно изогнутым дном, что приводит к перегреву датчика температуры катушки. Неисправность исчезает через 15 мин. Причина высокой температуры заключается в воздушном пространстве между дном кастрюли и керамической панелью, что приводит к увеличению времени отклика датчика. «E4» Или: неисправность или неправильная установка датчика температуры. 1) Проверьте разъем на индукционной варочной панели 2) Проверьте датчик катушки. Он должен равномерно размещаться в силиконовом держателе. 3) В приборах с 3 конфорками фиктивный датчик температуры подключен к 2 клемме? 4) Замените катушку с датчиком. 5) Если неисправность устранить не удалось, замените индукционную варочную панель. Только приборы с подсветкой конфорок Код ошибки«E5» Превышение времени ожидания связи панели управления с модулем управления подсветкой конфорок Отключите варочную панель от электросети на 30 секунд. Если код неисправности по-прежнему отображается. 1) Проверьте проводку между платой управления подсветкой конфорок и панелью управления или возможность короткого замыкания в разъеме RASt2.5. При необходимости заменить разъем или проводку. 2) Замените модуль управления конфорками. 3) Если неисправность устранить не удалось, замените панель управления. Код ошибки«E6» Неисправная индукционная варочная панель Отключите варочную панель от электросети на 30 секунд. Если код неисправности по-прежнему отображается через 1 минуту работы, замените панель управления. Код ошибки«E6» Перегрев датчика температуры катушки при использовании панели управления Falcon, выпущенной до 2010 г. См. E4 Код ошибки«E7» Неисправность вентилятора. 1) Включите 1 конфорку с высоким уровнем мощности на 1 мин. Вентилятор должен начать вращаться. В противном случае проверьте, не заблокирован ли вентилятор, а также разъем на индукционной варочной панели. 2) Замените вентилятор. Внимание! Данную операцию можно выполнить не для всех индукционных варочных панелей. 3) Если устранить неисправность не удалось, замените индукционную варочную панель. Technical Support — FV 14/28 Rev. 03

Код ошибки«E8» Неисправность подключения/проводки индукционной варочной панели и панели управления. Неисправность центрального контакта разъема RAST2.5. Или неисправна правая конфорка или нет напряжения. (только если для обеих правых зон отображается сигнал ошибки) 1) Если код неисправности выдается только для правых конфорок: проверьте в разъемах напряжение 230 В

между нейтралью и фазой. См. схему подключения на нижней стороне прибора. 2) Если напряжение в допустимых пределах, проверьте проводку между индукционной варочной панелью и панелью управления (центральный контакт) или короткое замыкание в разъеме RASt2.5. При необходимости замените разъем или проводку. 3) Замените правую индукционную варочную панель. 4) Если неисправность устранить не удалось, замените панель управления. Код ошибки«E9» Неисправность сенсорной системы панели управления. Отключите варочную панель от электросети на 30 секунд. Если код неисправности не исчезает после 1 минуты работы, замените панель управления. См. также главу 6 «Панель управления с регулятором (Kite) – советы по установке и работа клавиш». Только приборы с поворотными выключателями (CrissXcross) Код ошибки«E9» Неисправность системы поворотных выключателей 1) См. схему подключения (потенциометр), при необходимости замените поворотные выключатели. 2) Если неисправность устранить не удалось, замените панель управления.

Неисправность зуммера Неисправность панели управления. Замените панель управления. Отдельные сегменты индикатора неисправны. Неисправность панели управления. Замените панель управления. Только для панелей управления Raven Отсутствует питание 14 В При включении панели не работает подсветка контуров конфорок Отсутствует питание 14 В постоянного тока или неисправна цепь питания 1) Проверьте проводку между платой левых индукционных конфорок BC01 (14 В постоянного тока), дополнительной платой управления подсветки конфорок и панелью управления или возможность короткого замыкания в разъеме RASt2.5. При необходимости замените разъем или проводку. 2) Если неисправность устранить не удалось, замените панель управления

Индукционные электроприборы достаточно долго использовались в металлургии и сварочных работах. Кажущиеся сложными конструкции не высокотехнологичны, поэтому их много лет используют в быту. Иногда даже сложный ремонт индукционных плит можно выполнить дома самостоятельно, не прибегая к посторонним услугам. В крайних случаях нельзя обойтись без помощи мастера.

Как обезопасить свою индукционную плиту от повреждений

Существуют определенные меры безопасности, которые помогут вам долго наслаждаться преимуществами вашей индукционной плиты.

Для приготовления пищи на индукционной плите используйте только специальную посуду с ферромагнитным дном и диаметром не менее 12 см. Если вы готовите в маленькой кастрюле или турке, используйте специальный адаптер.
Производители не рекомендуют использовать для готовки на индукционной панели ту посуду, которой пользовались на газовых плитах, даже если эти кастрюли и сковородки обладают необходимыми ферромагнитными свойствами. Дело в том, что газовый нагрев происходит неравномерно, и постепенно днище посуды все равно подвергается деформации. Это препятствует эффективности использования посуды на индукционной плите.
Стеклокерамические поверхности индукционных плит весьма чувствительны к абразивным материалам. То есть, песок, сахар, различные железные скребки и мочалки могут быть опасны для плиты.
Стеклокерамические панели хорошо выдерживают большие нагрузки, но могут лопнуть при сильном точечном воздействии. Поэтому не стоит подвешивать над плитой тяжелые ножи, топорики для рубки мяса и молоточки для отбивных. Случайное падение такого предмета на панель даже с небольшой высоты, может оказаться критическим.
Индукционная конфорка в процессе готовки не остается полностью холодной. Максимальная температура нагрева разнится у разных плит, и, как правило, не превышает 60 градусов. Но все же конфорка нагревается, поэтому будьте внимательны при работе.
На конфорку устанавливайте посуду с сухим дном. Избегайте попадания на вашу индукционную плитку холодных брызг. Если это будет происходить регулярно, стеклокерамическая поверхность может быть повреждена.

Конструкция

Работа такой плиты осуществляется за счёт электромагнитной индукции воздействием вихревых токов, которые разогревают металл. Наверху панели расположен стеклокерамический лист, а внутри — замкнутая обмотка. Обмотка проводит высокочастотный ток. Его показатели – 20–60 кГц. Индуктивный ток запускается ко дну кастрюли и представляет собой вторичную обмотку.

Специально установленный в конструкцию датчик следит за температурой прогрева устройства. При любых неполадках он отключает питание и прекращает подачу энергии к плите. Первичная обмотка в виде катушки представляет собой проводник из меди, который уложен в конструкцию в форме спирали. В корпусе также размещены ферриты, вместе с ними катушка образует ферромагнитный комплекс. Печатная плата генератора снабжена вентилятором и теплоотводом. В корпусе генератора происходит обдув.

Уход за решетками

Решетки надо снимать при каждой мойке плиты, конфорки – по мере их загрязнения, а регулирующими ручками занимаются только при генеральной чистке. Эмалированные решетки мыть довольно легко. Это можно сделать с помощью посудомоечной машины. При ручной очистке используют те же средства, что и для самой плиты. Если решетки загрязнены очень сильно, то их можно поместить в тазик с горячей водой и моющим средством, где оставить на некоторое время.

Стальные решетки без покрытия можно почистить с помощью металлической щетки или любого абразива. Не рекомендуется использовать для чистки таких решеток любую кислоту, в том числе и уксус. Сложнее всего очистке поддаются решетки из чугуна. Их надо просушивать после каждого контакта с водой, чтобы предотвратить образование ржавчины.

Чугунные решетки нельзя чистить металлическими щетками и вообще обращаться с ними надо очень осторожно, поскольку при ударе могут образовываться сколы. Сильно загрязненную решетку из чугуна можно очистить с помощью огня

Для этого ее надо подержать над огнем до тех пор, пока не выгорят все загрязнения.

Регулирующие ручки могут быть сделаны из нержавейки или пластика. В обоих случаях их надо снять и опустить в мыльный раствор на некоторое время. Когда вся грязь отойдет с ручек, их надо промыть, протереть и установить обратно. Несколько сложнее очистить несъемные ручки. Для повседневной очистки можно применять раствор нашатыря и воды, а при генеральной чистке лучше воспользоваться моющим средством и зубной щеткой. Вычистить грязь, скопившуюся под ручками, можно с помощью зубочистки.

Частые проблемы и поломки

Не включаются варочные панели

предохранитель не может справиться с повышенной нагрузкой;
закоротили транзисторы.

Чтобы проверить транзисторы на замыкание, необходимо выполнить следующие шаги:

Разобрать индукционную плиту, отсоединить плату.
Сделать прозвон транзисторов и диодного мостика мультиметром.
Замену элементов необходимо провести в случае появления даже незначительного сопротивления на участках цепи.
При сборе системы действия с прозвоном нужно повторить и убедиться в исправности техники.

Плитка полностью вышла из строя

Варочная индукционная панель может быть неисправной в 70% случаев из-за поломки термического предохранителя или трансформатора. Для диагностики и точной установки неисправности прибегают к такой схеме действий:

Проверяют напряжение в источнике электропитания.
Убеждаются, что силовой кабель и вилка — в работоспособном состоянии.
Выполнить демонтаж индукционной плиты путём отключения электропровода и открутив панели от всех креплений.
Чтобы проверить трансформатор и предохранитель, используют мультиметр, которым легко сделать замеры удельного сопротивления в необходимых для изучения участков цепи.
Если на определённом участке цепи обнаружится сопротивление, но там его по инструкции быть не должно, элемент меняют на рабочий.

Перед установкой индукционной плиты на прежнее исходное место проверяют отсутствие повреждений в соединительных деталях и конструкциях. Важно протестировать блок управления, терморегулятор, переключатели мощности.

Сломались конфорки

Недостаток мощности для запуска

Мощности может не хватать при повреждении кабеля питания. Технику нужно отключить от питания, проверить запчасти на наличие дефектов. В случае обнаружения трещин, перегибов и иных поломок кабель нужно заменить на исправный. Скорость нагрева также может быть неудовлетворительной в случае несоответствия поставленной на конфорку посуды. Её диаметр не всегда совпадает с заданной окружностью нагревательного элемента.

Если посуда новая, без изъянов, то проблема может крыться в разбалтывании прижимающих пружин. В данном случае нужно подтянуть их до уровня, который указан в инструкции.

Уход за духовкой

Мытье духового шкафа нельзя назвать приятным занятием. На его стенках и дне скапливаются стойкие загрязнения, львиная доля которых приходится на пригоревшие жирные пятна. С каждым циклом термообработки они все сильнее «прикипают» к поверхности. Поэтому для борьбы с ними производители постоянно придумывают новые особые технологии и материалы.

В настоящее время существуют такие способы очистки духовок, как:

традиционный. При этом способе используются бытовые моющие средства. Не рекомендуется пользоваться абразивными средствами и инструментами, например, порошками для мытья посуды и металлическими губками, а также химически активными составами, содержащими кислоту и хлор. Лучше всего использовать специальные спреи, предназначенные для ухода за духовыми шкафами;
гидролизный. В этом случае в духовку помещают противень с водой и моющим средством. Потом нагревают духовку до 90-95 градусов и выдерживают ее при такой температуре примерно тридцать минут. Затем духовку выключают, дают ей остыть и протирают все внутренние поверхности. Свежие жировые пятна при этом удаляются очень эффективно, но процесс очистки занимает достаточно много времени;
каталитический. Стенки духового шкафа покрываются особой пористой эмалью, которая при нагревании до 140-200 градусов впитывает жир, который затем разлагается в ее порах. Хозяйке после остывания духовки достаточно протереть ее изнутри влажной салфеткой. Этот способ является одним из самых удобных, но каталитические свойства эмали со временем ослабевают и каталитическую панель через 5-6 лет приходится менять;
пиролитический. При этом способе духовку разогревают до 500 градусов, поэтому все загрязнения внутри нее буквально сгорают, превращаясь в пепел. Такая очистка имеет один очень существенный недостаток – большой расход электроэнергии.

Чем мыть духовку

Не рекомендуется мыть духовку пастами и средствами, в составе которых присутствуют различные абразивы, поскольку они оставляют царапины на поверхностном слое любого материала, будь-то эмаль, полированный алюминий или закаленное стекло. По этой причине нельзя использовать металлические мочалки.

Лучше всего пользоваться специальными химическими средствами, предназначенными для чистки духовок от стойких жировых загрязнений. Лучше всего, выбирать средство, относящееся к категории экологически чистых составов. В таких составах зачастую применяют масло грейпфрута или лимона. Они очень эффективно размягчают даже самые старые загрязнения, но при этом не причиняют вред здоровью. Подобные средства можно смело применять для чистки поверхностей, которые напрямую контактируют с продуктами питания.

Использование «неэкологичной» химии также не является опасным, если применять ее строго по инструкции. Чаще всего в подобных очищающих составах используют гидроксид натрия (акустическую соду), который является весьма едкой щелочью. Она разъедает любые жировые отложения, но после ее применения необходимо очень тщательно помыть духовку горячей водой.

Очистить духовку с помощью химического средства достаточно просто. Надо нанести его на загрязненную поверхность и оставить там на некоторое время. Затем размягчившиеся загрязнения легко удаляются с помощью мягкой влажной тряпки.

Народные средства для мытья духовки

Чаще всего для мытья духовки используют такое народное средство, как смесь уксуса и пищевой соды. Их надо смешать в пропорции 1:2. Можно еще добавить немного воды и средства для мытья посуды. Полученную пасту наносят на стенки духовки и оставляют на некоторое время. Вместо средства для посуды можно взять небольшой кусочек хозяйственного мыла. Также можно протереть стенки духовки уксусом, а сверху присыпать содой. На заключительном этапе все внутренние поверхности духовки тщательно протирают мягкой влажной тряпкой.

Существует еще один довольно эффективный народный способ – нашатырный спирт и вода. В этом случае надо взять две емкости. В одну из них налить кипяток, а в другую – нашатырный спирт. Духовку разогревают до температуры 70 градусов и ставят емкость с водой на нижнюю полку, а со спиртом – на верхнюю. Обе емкости надо оставить в духовке на ночь. Утром следует достать решетки, добавить в емкость с нашатырем теплую воду и средство для мытья посуды и протереть этим раствором стенки духовки.

Жировые пятна с эмалированной поверхности хорошо удаляет разрыхлитель для теста. Его следует нанести на пятно, немного сбрызнуть водой и оставить на 15 минут. Затем смыть вместе с загрязнением. Таким же эффектом обладает и смесь соды с лимонной кислотой.

Коды ошибок

L – включена «защита от детей»;
F – конфорка без посуды подходящего типа (обычно этот значок мигает);
Е1 – вблизи электроники превышена максимально допустимая температура;
У3 – нет связи с инвертором;
Е4 – превышена максимально допустимая температура конфорок;
Е5 – ошибка сети;
Е6 – не установлена связь с силовым блоком.

Ошибки у производителей Горение следующие:

EF35 – повреждена силовая плата индукции;
U – конфорки включены с ошибкой (аббревиатура должна в данном случае мигать);
Е – конфорка перегрелась;
Е (ER) – неполадки в электронике.

Индукционная плита Бош выдаёт следующие коды ошибок:

Е22 – на поверхности плиты есть инородные предметы и она неисправна (грязь, нагар, остатки пищи, влага);
Е25 – неисправности силовой платы;
ER – высокое напряжение, которое недопустимо в данном случае.

Плата для техники марки Горение выдаёт следующие коды:

F1 – короткое замыкание;
F2 – повреждена измерительная цепь;
F6 – нет связи с силовой платой;
F15 – температурный датчик неисправен;
F16 – выход из строя источника питания;
F18 – датчик управления сломался;
F85 – электронный модуль перегрелся.

Ошибки у плиты производителя Китфорт следующие:

Е0 – на плите нет посуды подходящего типа;
Е3 – напряжение слишком большое, превышены все допустимые нормы;
Е4 – не хватает напряжения;
Е5 – поверхность перегревается или на плите пустая посуда.

Недостатки

Самый упоминаемый среди них — высокая цена в сравнении с другими печками. Остальные недостатки связаны с дополнительными расходами на:

Покупку новой посуды из ферромагнитного сплава.
Установку трехфазной проводки, которая позволит пользоваться плитой на максимальной мощности.

Список преимуществ индукции значительно перевешивает минусы этой варочной поверхности.

Как отремонтировать?

Выполняют внешний осмотр деталей. Любые дефекты могут говорить о причинах неисправности и указывать на методы ремонта — копоть, цветовые различия на идентичных деталях (как сделать ремонт варочной панели своими руками?).

Сначала нужно проверить группу питания. К ней относится кабель, контакты и блок предохранителей. Проверку выполняют мультиметром.
Спирали индукционных катушек визуально оцениваются на наличие трещин, касаний между витками и посторонних токопроводящих предметов.
Осмотр датчиков температуры, заодно проверяются на исправность катушки. На катушках не должно быть никаких дефектов. Датчики температуры проверяются по электросхемам, которые работают по принципу терморезисторов.
Проводится тест на исправность соединительных проводов, которые идут от индукционной катушки до генератора. Для этого удобно также пользоваться мультиметром.
Плата управления визуально оценивается на наличие трещин. Нужны яркая лампа и увеличительное стекло. Проверяют на просвет. Только так можно обнаружить микроскопические дефекты.
Неисправная конфорка вынимается из корпуса вместе с платой генератора. Проводится осмотр элементной базы. Радиодетали, которые перегорели, визуально сразу бросаются в глаза, поэтому проблем с обнаружением неисправности в этой части работы нет.

Правила

Чтобы ремонт прошёл с соблюдением всех норм и правил, необходимо тщательно к нему подготовиться. Электроплиту отсоединяют от электросети. Обесточивание индукционной техники необходимо для безопасности работ. При осмотре и последующем ремонте может потребоваться множество инструментов. Подготовить их нужно заранее. Потребуются:

набор отвёрток разного диаметра с необходимыми насадками;
изоляционная лента;
мультиметр для проверки отдельных элементов плиты;
индикаторная отвёртка, которая необходима для проверки напряжения.

Советы специалистов

Мастера советуют придерживаться следующих рекомендаций:

Если печь полностью не работает и не реагирует на перепады напряжения, то это ещё не говорит о серьёзной поломке, устраняя которую придётся изрядно потратиться финансово. Часто проблема — в механических повреждениях, которые легко устраняются: разрывы, перегибы, перетертости проводов. Реже встречаются случаи поломки кабеля. Этот вариант подразумевает единственный возможный выход – замену неисправного провода на рабочий.
Если проверка кабеля не выявила неисправностей, необходимо демонтировать варочную панель с поверхности столешницы. Для этого откручивают монтажные планки, аккуратно приподнимают панель, отсоединяют все провода. Это действие поможет аккуратно снять плиту, а потом деликатно её установить на место.
Если индукционная плита щёлкает во время готовки, то сначала стоит изучить инструкцию. Для некоторых моделей такое «звуковое сопровождение» — норма, а его отсутствие, наоборот, говорит о возможной неисправности. Не стоит также переживать, если устройство гудит, трещит или пищит. При сильном нагреве поверхности стоит проверить отсутствие на плите посторонних предметов, например, ложки для помешивания блюда.
Контакты, кабель и предохранители оцениваются мультиметром. Выявление сопротивления на отрезке провода говорит о его 100% неисправности. В этом случае нужно заменить спирали индукционных катушек. Инструментом проверяется допустимая температура. Важно также осуществить тестирование проводков, идущих от индукционной катушки к генератору. Проверяют обычной мощной лампочкой и лупой. Эти инструменты покажут, не появились ли трещины на плате управления. Последние провоцируют разрыв дорожек, проводящих ток.
Чтобы провести ремонт индукционной плиты, необходимо подготовить инструменты для диагностики, паяльник и устройства для пайки. Причиной становится либо неправильная эксплуатация, либо заводской брак, либо попадание жидкости внутрь корпуса.

Своими руками отремонтировать индукционную плиту может каждый. Но любой ремонт начинается с изучения инструкции. Следуя строго по заданному плану, можно обнаружить причину неисправности и заменить испортившиеся детали на рабочие.

Самая «популярная» и реальная неисправность

Если взглянуть на упрощенную схему, становится ясно, что одним из важных компонентов является управляющий транзистор T1 выходного каскада (тот самый, который охлаждается радиатором).

Именно он подвержен тепловым перегрузкам, особенно в случае применения посуды меньшего диаметра. Работа схемы устроена таким образом, что при повышенной нагрузке на индукционную катушку, резко увеличивается рабочий ток транзистора. Перегоревшая деталь не обязательно диагностируется визуально, поскольку радиатор на месте, и он эффективен. Поэтому, если есть подозрение на выход транзистора из строя, его необходимо проверить индивидуально.

С помощью мультиметра можно без труда выявить неисправность, и заменить эту ответственную деталь.

Еще один претендент «на вылет» — это силовой конденсатор. На упрощенной схеме он обозначен как Cr. Он работает непосредственно вместе с индукционной катушкой, и также подвержен перегреву.

Алгоритм такой же: если на нем нет следов пробоя, выпаиваем и проверяем с помощью мультиметра.

Для опытного радиолюбителя ремонт платы генератора вполне посильная задача. А новичок может рассчитывать в основном на визуальные проверки и банальную прозвонку элементов.

Конструкция

Схема работы

Схема нагрева принципиально отличается от плит, работающих с использованием обычного электрического тэна. Процесс получения необходимой температуры следующий:

Ток, поступающий из бытовой сети на катушку, преобразуется в магнитное поле.
Поле генерирует вихревые токи.
Ферромагнитное дно вступает во взаимодействие с индукционным током, образуя контур.
Возникающее тепло нагревает стенки посуды и ее содержимое.

У такой схемы много плюсов, которые хорошо влияют на скорость приготовления и экономию электроэнергии.

Частые проблемы и поломки

Не включаются варочные панели

В случае отказа в работе варочных панелей при их включении сначала нужно проверить предохранитель. Не работать деталь может по следующим причинам:

предохранитель не может справиться с повышенной нагрузкой;
закоротили транзисторы.

Чтобы проверить транзисторы на замыкание, необходимо выполнить следующие шаги:

Разобрать индукционную плиту, отсоединить плату.
Сделать прозвон транзисторов и диодного мостика мультиметром.
Замену элементов необходимо провести в случае появления даже незначительного сопротивления на участках цепи.
При сборе системы действия с прозвоном нужно повторить и убедиться в исправности техники.

Плитка полностью вышла из строя

Проверяют напряжение в источнике электропитания.
Убеждаются, что силовой кабель и вилка — в работоспособном состоянии.
Выполнить демонтаж индукционной плиты путём отключения электропровода и открутив панели от всех креплений.
Чтобы проверить трансформатор и предохранитель, используют мультиметр, которым легко сделать замеры удельного сопротивления в необходимых для изучения участков цепи.
Если на определённом участке цепи обнаружится сопротивление, но там его по инструкции быть не должно, элемент меняют на рабочий.

Сломались конфорки

Конфорки во многих случаях выходят из строя из-за обрыва проводов, которые играют роль соединения катушки с электросетью. При наличии навыков пайки возможен самостоятельный ремонт. Если же таких навыков нет, лучше обратиться к мастеру. В редких случаях может перегореть индукционная катушка. Это происходит при неправильной эксплуатации всей плиты. Ремонт в данном случае возможен только в профессиональной мастерской. Но бывают случаи частичного выхода из строя этих элементов. Замена перегоревшей катушки — единственный выход. При разборе плиты необходимо отключать электроэнергию. При этом под рукой должны находиться необходимые для разборки/сборки конструкции инструменты. Следовать при починке деталей плиты нужно строго по инструкции, даже если вы выполняете работы уже не первый раз. В зависимости от марки и модели процесс ремонта иногда отличается. Многие детали расположены не по стандартной схеме, а немного в другом порядке. Всегда нужно придерживаться инструкции.

Преимущества

Основные достоинства плит с индукционным типом нагрева делают ее более эффективной по сравнению с менее технологичными аналогами. Среди плюсов:

высокая экономичность с КПД под 90%;
безопасность применения — она нагревается только при наличии специальной посуды на панели;
быстрый нагрев — для кипячения полутора литров воды потребуется не более 4 минут;
наличие бустера, который перераспределяет мощность с неработающих конфорок, чтобы ускорить приготовление;
простота обслуживания — панель достаточно протереть влажной тряпкой перед началом работы.

Перечисленные достоинства можно дополнить технологичным дизайном, который украшает интерьер кухни.

Коды ошибок

Индукционные плиты выдают ошибки, которые можно распознать по специальным кодам. Но разные производители зашифровали различные коды, характерные для каждой модели. Рассмотрим общеизвестные — Электролюкс, Горение, Бош и Китфорт. Индукционная плита производства Электролюкс имеет следующие коды с расшифровкой:

L – включена «защита от детей»;
F – конфорка без посуды подходящего типа (обычно этот значок мигает);
Е1 – вблизи электроники превышена максимально допустимая температура;
У3 – нет связи с инвертором;
Е4 – превышена максимально допустимая температура конфорок;
Е5 – ошибка сети;
Е6 – не установлена связь с силовым блоком.

Ошибки у производителей Горение следующие:

EF35 – повреждена силовая плата индукции;
U – конфорки включены с ошибкой (аббревиатура должна в данном случае мигать);
Е – конфорка перегрелась;
Е (ER) – неполадки в электронике.

Индукционная плита Бош выдаёт следующие коды ошибок:

Е22 – на поверхности плиты есть инородные предметы и она неисправна (грязь, нагар, остатки пищи, влага);
Е25 – неисправности силовой платы;
ER – высокое напряжение, которое недопустимо в данном случае.

Плата для техники марки Горение выдаёт следующие коды:

F1 – короткое замыкание;
F2 – повреждена измерительная цепь;
F6 – нет связи с силовой платой;
F15 – температурный датчик неисправен;
F16 – выход из строя источника питания;
F18 – датчик управления сломался;
F85 – электронный модуль перегрелся.

Ошибки у плиты производителя Китфорт следующие:

Е0 – на плите нет посуды подходящего типа;
Е3 – напряжение слишком большое, превышены все допустимые нормы;
Е4 – не хватает напряжения;
Е5 – поверхность перегревается или на плите пустая посуда.

Как отремонтировать?

Чтобы не допустить ошибок при сборке, нужно тщательно запоминать каждый шаг при разборке. Для этого нужно фиксировать действия или вести фотоотчёт. Последовательность действий по разборке плиты:

Сначала нужно проверить группу питания. К ней относится кабель, контакты и блок предохранителей. Проверку выполняют мультиметром.
Спирали индукционных катушек визуально оцениваются на наличие трещин, касаний между витками и посторонних токопроводящих предметов.
Осмотр датчиков температуры, заодно проверяются на исправность катушки. На катушках не должно быть никаких дефектов. Датчики температуры проверяются по электросхемам, которые работают по принципу терморезисторов.
Проводится тест на исправность соединительных проводов, которые идут от индукционной катушки до генератора. Для этого удобно также пользоваться мультиметром.
Плата управления визуально оценивается на наличие трещин. Нужны яркая лампа и увеличительное стекло. Проверяют на просвет. Только так можно обнаружить микроскопические дефекты.
Неисправная конфорка вынимается из корпуса вместе с платой генератора. Проводится осмотр элементной базы. Радиодетали, которые перегорели, визуально сразу бросаются в глаза, поэтому проблем с обнаружением неисправности в этой части работы нет.

Больше о том, как починить электроплиты разных моделей своими руками, читайте тут.

Советы и рекомендации эксперта по выбору

Разнообразие вариантов на рынке очень велико. Производители представляют широкий ассортимент индукционных плит под любые потребности, вкусы и на любой кошелек. Чтобы не потеряться во всем этом многообразии, кратко подытожим, на что стоит обратить внимание при выборе, а на чем, по мнению специалистов, точно не стоит заострять внимание.

Не гонитесь за известной маркой премиум-класса. Фирма, чье название не так известно, может иметь в ассортименте аналогичную модель хорошего качества, но по более приятной цене.
Больше – не значит лучше. Скорее всего, большинство модный функций, которыми “напичканы” многие модели, так и останутся ни разу не использованными. Так зачем тогда за них переплачивать? Стоит заранее продумать, какие именно функции вам нужны, чтобы не “набрать” лишнего.
Спешка ни к чему. Если появились сомнения, то лучше отложить крупную покупку до полной уверенности.
Четкость замеров. Не стоит покупать крупную бытовую технику, измеряя ее габариты “на глаз” и добавляя при этом “вроде должна поместиться”. Сначала измеряем место, отведенное под технику на кухне в доме, и только потом покупаем саму технику. Ни в коем случае не наоборот.

Правила

набор отвёрток разного диаметра с необходимыми насадками;
изоляционная лента;
мультиметр для проверки отдельных элементов плиты;
индикаторная отвёртка, которая необходима для проверки напряжения.

Советы специалистов

Мастера советуют придерживаться следующих рекомендаций:

Если печь полностью не работает и не реагирует на перепады напряжения, то это ещё не говорит о серьёзной поломке, устраняя которую придётся изрядно потратиться финансово. Часто проблема — в механических повреждениях, которые легко устраняются: разрывы, перегибы, перетертости проводов. Реже встречаются случаи поломки кабеля. Этот вариант подразумевает единственный возможный выход – замену неисправного провода на рабочий.
Если проверка кабеля не выявила неисправностей, необходимо демонтировать варочную панель с поверхности столешницы. Для этого откручивают монтажные планки, аккуратно приподнимают панель, отсоединяют все провода. Это действие поможет аккуратно снять плиту, а потом деликатно её установить на место.
Если индукционная плита щёлкает во время готовки, то сначала стоит изучить инструкцию. Для некоторых моделей такое «звуковое сопровождение» — норма, а его отсутствие, наоборот, говорит о возможной неисправности. Не стоит также переживать, если устройство гудит, трещит или пищит. При сильном нагреве поверхности стоит проверить отсутствие на плите посторонних предметов, например, ложки для помешивания блюда.
Контакты, кабель и предохранители оцениваются мультиметром. Выявление сопротивления на отрезке провода говорит о его 100% неисправности. В этом случае нужно заменить спирали индукционных катушек. Инструментом проверяется допустимая температура. Важно также осуществить тестирование проводков, идущих от индукционной катушки к генератору. Проверяют обычной мощной лампочкой и лупой. Эти инструменты покажут, не появились ли трещины на плате управления. Последние провоцируют разрыв дорожек, проводящих ток.
Чтобы провести ремонт индукционной плиты, необходимо подготовить инструменты для диагностики, паяльник и устройства для пайки. Причиной становится либо неправильная эксплуатация, либо заводской брак, либо попадание жидкости внутрь корпуса.

Плита включается, но не запускается рабочий режим

Силовой модуль (вид с обратной стороны)

Если неисправен модуль управления или сенсорной панели, то наиболее часто устранение такой поломки выполняется заменой на заведомо исправную плату. В недорогих моделях может выходить из строя транзистор IGBT, который принимает участие в преобразовании постоянного электричества в переменный электрический ток.

Чтобы проверить транзистор, достаточно отсоединить силовую плату, на которой данный элемент установлен, перевернуть ее и мультиметром прозвонить деталь.

Перед тем как приступить к диагностическим действиям, необходимо разрядить высоковольтные конденсаторы, установленные в силовой плате устройства.

Чтобы не повредить внутренние контакты устройства рекомендуется выполнять данную операцию с использованием высокоомного сопротивления. После удаления остаточного электричества, если транзистор окажется пробитым, достаточно приобрести новый электронный элемент и установить его вместо сгоревшей детали.

После демонтажа платы кроме силового транзистора обязательно следует прозвонить диодный мост, который выполнен в виде четырехконтактной микросхемы. При неисправности данной детали ее также следует заменить. После выполнения ремонтных операций плата ставится на место, и ранее отключенные провода устанавливаются в соответствующие разъемы.

На чтение 11 мин. Опубликовано 2022-11-18

Содержание

Расшифровка кодов ошибок индукционных плит
Коды ошибок индукционных плит
Ошибка E0
Ошибка E1
Ошибка E2
Ошибка E3
Ошибка E4
Ошибка E5
Ошибка E6
Ошибка E7
Ошибка E8
Ошибка E9
Ошибка E 8 на варочной панели Aeg Electrolux Zanussi
Что означает и причины появления этой ошибки
Вы можете воспользоваться нашими услугами по ремонту варочной панели. Тел. 8 (499) 390 71 92 работаем ежедневно с 9:00 до 20:00
Отключение от сети не помогло и ошибка сохранилась
Плита не индукционная но ошибка E 8
Ремонт варочной панели сегодня выезд мастера сейчас
Причины по которым появляется ошибка E8
Ошибки индукционных плит: ремонтируем своими руками

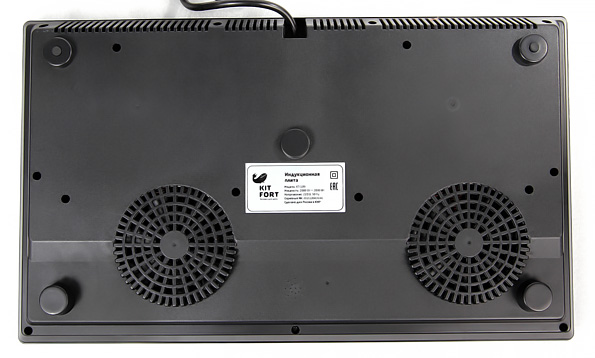

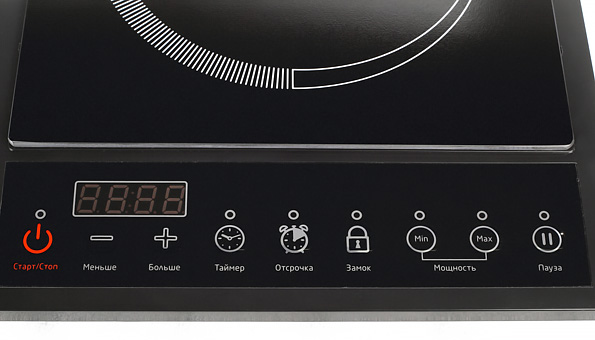

Kitfort КТ-104
Ошибка Е0
Ошибка Е1
Ошибка Е2
Ошибка Е3
Ошибка Е4
Ошибка Е5
Electrolux EKI
Ошибка Е6
Ошибка Е7
Ошибка Е8
Ошибка Е9

Расшифровка кодов ошибок индукционных плит

Индукционную панель по достоинству оценили многие домохозяйки. Она полюбилась за высокую производительность, но еще больше за экономию. Для своей работы плита использует индукционный ток, а сбережение электроэнергии происходит за счет внедрения нового схемотехничного решения для управления печью. Но порой бытовая техника капризничает и отказывается работать. На панели управления при этом возникают буквенно-цифровые коды. Чтобы вернуть плиту к жизни, нужно уметь их расшифровывать, а также принимать меры к устранению проблемы.

Коды ошибок индукционных плит

У такой аппаратуры поломки возникают крайне редко. Индукционное оборудование надежно и рассчитано на долгие годы работы. Обычно порой возникают мелкие неисправности, с которыми можно справиться самостоятельно. Если на панели горит тревожный код, то не стоит сразу звонить в сервисную мастерскую и просить помощи. Приведенные ниже расшифровки кодов помогут исправить поломку.

Ошибка E0

Означает, что произошел сбой в настройках варочной панели. Для исправления достаточно отключить плиту от сети на 30 секунд.

Ошибка E1

Показывает, что настройки управления нарушились. Отключение на полминуты решит проблему.

Ошибка E2

Говорит о том, что возникла проблема с подсветкой конфорки.

Может быть неисправным светодиод, или на него не идет питание постоянного тока в 14 В

Решение может быть разное:

Проверить подключение разъема кабеля BC1 на левой плате.
В модуле управления мог нарушится контакт у светодиода.
Возможен обрыв цепи или короткое замыкание всех светодиодов.
Полетел весь модуль управления подсветкой и его нужно заменить.

Ошибка E3

Сигнализирует о пониженном напряжении. Или наоборот – оно может быть избыточным. Для того чтобы проверить напряжение, нужно поставить на конфорку посуду и дать поработать плите одну минуту. Напряжение измеряется между фазой и нейтралью (см. схему).

Ошибка E4

Происходит перегрев датчика температуры у катушки. Это может случиться, если долго нагревается пустая кастрюля, или у посуды слишком вогнутое дно. Проблема исчезает сама в течение 15 минут, как только посуда будет убрана с плиты.

Но может быть неправильно установлен датчик, или он неисправен и требует замены.

Ошибка E5

Показывает, что время ожидания отклика от модуля управления подсветкой превышено. Краткосрочное отключение от сети может решить проблему.

Но если код остался, то нужно:

проверить, как соединена плата, которая управляет подсветкой конфорок с панелью управления;
поискать короткое замыкание в разъеме RASt 2.5;
заменить модуль контроля за конфорками или всю панель управления.

Ошибка E6

Показывает неисправность в самой индукционной панели. Если после краткосрочного отключения плита в течение одной минуты не станет нормально работать, то придется заменить панель управления.

Ошибка E7

Говорит о неисправности вентилятора. Для проверки нужно на одну минуту включить самую мощную конфорку – вентилятор обязан вращаться. Если этого не происходит, то, возможно, он просто заблокирован.

Иногда такая поломка неисправима, и нужно будет заменить плиту

Но если он требует замены, сделать это можно не на всех моделях индукционных печей.

Ошибка E8

Может означать разные проблемы:

нарушен центральный контакт разъема RASt 2.5;
правая конфорка может быть неисправна;
нет напряжения;
проблемы проводки панели управления и варочной панели.

Измеряется напряжение, и если оно в норме, то ищут короткое замыкание. Возможно нужно будет поменять разъем RASt 2.5 или полностью конфорку, а иногда и всю панель управления.

Ошибка E9

Сигнализирует о проблемах в сенсорной системе. Кратковременное отключение от сети приводит все в норму.

Если индукционная плита с поворотным выключателем, то код говорит о его неисправности и необходимости замены.

Когда все ваши действия не заставили индукционную печь работать в нормальном режиме, выход только один – обратиться в сервисную мастерскую. В остальных случаях, если неукоснительно следовать инструкции, все мелкие неисправности легко устраняются самостоятельно.

Источник статьи: http://sovremennoedomovodstvo.ru/technika/kody-oshibok-indukcionnykh-plit/

Ошибка E 8 на варочной панели Aeg Electrolux Zanussi

Что означает и причины появления этой ошибки

Вы можете воспользоваться нашими услугами по ремонту варочной панели. Тел. 8 (499) 390 71 92 работаем ежедневно с 9:00 до 20:00

Сообщение гласит о том, что нарушен обмен данными между платой индикации и платой коммуникации. Для варочных панелей с индукционными конфорками это частое явление и ошибка может возникнуть даже при небольшом сбое электричества. Что можно сделать в такой ситуации.

В данном случае необходимо обесточить плиту, желательно на 5 — 10 минут ( это делается для того, чтобы конденсаторы электролиты полностью разрядились ) после включить панель, произойдёт настройка и калибровка сенсоров и ошибка должна исчезнуть. Это касается не только для индукционных варочных панелей, обычные стеклокерамические плиты с горячими конфорками так же попадают в категорию риска. Только в таких плитах, причина ошибки немного иная. Возникает только при пониженном напряжении на контролере микросхеме.

Отключение от сети не помогло и ошибка сохранилась

В таком случае E 8 уже более серьезная проблема для индукционной плиты и причину возникновения уже лучше доверить специалисту. Здесь может быть как нарушена прошивка (содержимое памяти ) так и сбой обмена данными. Но происходит обычно, после попадания влаги на печатный монтаж, с последующим разрушением smd компонентов.

Причиной ошибки E8 может служить силовой блок инвертор, заменив который можно на 100% получить рабочую плиту. Но цена преобразователя инвертора очень даже не демократичная и вряд ли порадует того, кому он необходим. Что же делать в таком случае? Наши специалисты предлагают починить силовой блок при фатальной ошибке E 8. Имея большой опыт, наши специалисты не раз устраняли подобные поломки и возможно помогут вам если вы оказались в подобной ситуации.

Плита не индукционная но ошибка E 8

Подобная поломка ошибка Е8, встречается и на варочных панелях Aeg Electrolux Zanussi с конфорками hi-light и причина возникновения все та же. Обычно проявляется сильным дребезгом реле, после 10 — 15 минут работы. Но только чаще в похожих случаях, «кривое» нестабильное питание в электросхеме вызывает такие явления. На фото происходит замена релейной платы.

Ремонт варочных панелей с Hi-Lite нагревом

Заменив релейную плату ( цена которой неприятно удивит), можно навсегда позабыть про неприятную ошибку E8. Однако наши специалисты, смогут починить и эту проблему варочной панели. Которая в среднем, устраняется в 8 случаях из 10. Позвоните нам, назовите модель варочной панели и как происходит появление ошибки. Наш специалист свяжется с вами в течении 15 — 25 минут и обсудит дальнейшие действия по восстановлению варочной панели

Ремонт варочной панели сегодня выезд мастера сейчас

Причины по которым появляется ошибка E8

К основным причинам можно отнести сырость от пролитой жидкости и испарению влаги из неплотно закрытой дверцы духового шкафа. Пролив жидкость на стеклокерамику, вода просачивается под стекло и попав на плату индуктора, начинает её разрушать. Жидкость имеет свойство выкипать и уследить за этим не возможно. Но если вовремя собрать выкипевшую жидкость со стеклокерамики, то ничего не произойдёт.

Неплотно прикрытая дверца духовки, как ни странно тоже может повлиять на появление ошибки 8. Всё потому что, духовка установлена под варочной панелью и во время приготовления, через щели пар попадает прежде всего под стекло варочной панели. Пары воды и жиров, попадая на плату, конденсируются на компонентах печатной платы, что так же вызывает повреждения и разрушение компонентов.

Стоимость ремонта ошибки E8 варочной панели

Как правило стоимость ремонта этой ошибки, мастер оценивает после диагностики. Ведь оценить масштаб повреждения платы не проведя тщательную диагностику просто не возможно. В любом случае ремонт платы, в разы выгоднее чем устанавливать новую. И даже нет уверенности, что замена платы решит подобную проблему. Только после диагностики мастера, прислушиваясь к его мнению, можно принимать решение. Из архивов, были обращения с подобной проблемой. Клиент сам приобрёл плату, сам её установил и в итоге плита не заработала. После диагностики нашего мастера, оказалось что фаза подачи питания на плату была неисправна.

Источник статьи: http://srochnoremont.ru/homepage-2/remont-bit-teh-aeg-elecktrolux/error-e-8-on-the-hob-aeg-electrolux-zanussi/

Ошибки индукционных плит: ремонтируем своими руками

Иногда индукционная плита на панели управления может выдавать определенный код ошибки. Что означает каждый код и как отремонтировать неисправность – советы мастера в нашей статье.

Kitfort КТ-104

Ошибка Е0

Ошибка Е1

Эта ошибка означает, что сбились настройки панели управления (не тоже самое, что Е0).

Решение: выключить плиту на 30 секунд и вновь включить.

Ошибка Е2

Проверьте подключение кабеля к левой плате. Возможно, отошел штекер кабеля ВС1 от разъема на плате.
Проверьте контакт светодиода — возможно, он отошел.
Произошло КЗ на линии и сгорел один или несколько светодиодов — заменить неисправные.
Неисправность модуля подсветки — тут придется поменять на новый.

Ошибка Е3

Ошибка Е3 сигнализирует о нестабильном напряжении. Оно может быть, как пониженное, так и повышенное.

Ошибка Е4

Пустая кастрюля или кастрюля с сильно изогнутым дном разогрелась до показателя «Р». Чаще всего это бывает, когда между дном кастрюли и поверхностью возникает воздушная прослойка. Из-за этого время отклика датчика температуры увеличивается.
Также может быть неисправность самого датчика.

Проверить соединение датчика с клеммой. В 3-конфорочных устройствах температурный датчик должен быть подключен ко второй клемме.
Проверьте, хорошо ли он держится в силиконовом кармане. Если болтается, тогда нужно нормально закрепить.
Если все подключено правильно, а датчик не работает, тогда нужно его заменить.

Ошибка Е5

Проверить на обрывы соединения платы управления подсветки с управляющим модулем. Если таковые есть, аккуратно соедините провода и поместите их в термоусадку или изоляционную ленту.
Проверьте разъем RASt 2.5 на наличие короткого замыкания. Если обнаружили, то лучше заменить разъем. Такое иногда бывает, например, в плитах Electrolux.

Electrolux EKI

Ошибка Е6

Неисправность панели управления индукционной плиты.

Ошибка Е7

Сигнализирует о неисправности вентилятора или его блокировке

Включаем самую мощную конфорку на 1 минуту. Вентилятор должен начать вращаться, и вы это услышите.
Если вентилятор не заработает, то необходимо разобрать панель и проверить его соединение с платой управления. Дополнительно рекомендуем почистить его.
Если все подключено, а вентилятор не работает, замените вентилятор. Однако замена вентилятора возможна не на всех панелях.

Ошибка Е8

Неисправность центрального разъема RASt 2.5 — его придется заменить полностью. Иногда может разъем быть исправен, а панель все равно не работает. Стоит проверить правую конфорку, которую скорее всего придется заменить.
Если код ошибки появился только на правых конфорках, может быть проблема в напряжении (пониженное/повышенное) — для исправления проблемы выполните действия, как для ошибки Е3.
Проблемы проводки панели управления индукционной плиты — необходимо проверить на наличие обрывов или КЗ.

Ошибка Е9

Неисправность сенсорной панели или поворотных выключателей

В первом случае нужно отключить прибор на 30 сек, а затем включить. Если не заработает, придется полностью менять сенсор, чтобы пропали коды ошибок. Ремонт индукционной панели своими руками в этом случае довольно проблематичен, поэтому советуем нести в сервисный центр.
Если неисправен поворотный выключатель, придется его поменять на новый.

Источник статьи: http://ichip.ru/sovety/remont/oshibki-indukcionnyh-plit-remontiruem-svoimi-rukami-707412

Я давно пользуюсь встроенной индукционной плитой и, оценив все ее достоинства, решила преобрести переносную плиту на дачу. Выбор пал на недорогой Kitfort kt-104. Когда мне ее доставили, первый возглас был «боже, какая же она огромная!!!». По ширине она больше, чем моя встроенная четырех комфорточная индукционная панель.

Что касается характеристик, надо понимать, что мощность индукционной панели 4 кВт. Мощность рассчитывается так: 2 кВт — одна комфорка плюс 2 кВт — вторая, всего 4 кВт. Если включить на полную мощность две комфорки одновременно, потребляемая мощность будет 4 кВт. Не каждый автомат это выдержит.

Внешний вид плиты немного странный. У индукционной панели много кнопок, каждая комфорка регулируется своим блоком кнопок. Судя по всему, комфорки полностью независимы друг от друга.
Плита довольно высокая сама по себе, к тому же у нее есть ножки.

С нижней стороны плиты расположились вентиляторы, они нужны для охлаждения прибора. Индукционная панель достаточно сильно шумит. Моя встроенная индукционная плита тоже шумит, но за счет того, что вентилятор по сути находится внутри шкафа, его не так слышно. Хорошо, что после окончания готовки, вентилятор выключается достаточно быстро.

Что не удобно, так это то, что плиту нельзя сразу же выключать из розетки после окончания готовки. Надо дождаться, пока комфорки остынут и вентиляторы выключатся. В какой-то момент я включила обе комфорки на максимум и у меня выключился автомат, а за ним и плита с вентилятором. Слава богу она сразу же не сломалась, но таймер сбросился.

Кстати, по поводу питания. Шнур у плиты достаточно длинный и толстый, шириной почти в мой палец. Смотрится не очень.

Не мало важная характеристика — время нагрева. Мне показалось, что моя встроенная плита нагревается быстрее, чем Kitfort, но в то же время, вода в кастрюле закипела намного быстрее, чем закипела бы на газовой плите на даче или на обычной электрической не индукционной плитке.
Температуру комфорки можно регулировать двумя способами:
1. Выставив мощность в ваттах, максимум 2000 Вт, шаг 200 Вт.

2. Выставив температуру, максимум 200 градусов.

Когда я выставила обе комфорки на максимальную мощность, чтобы вода в них поскорее закипела, у меня быстренько выключился автомат… понятно, что не так часто приходится включать обе комфорки на максимум, но все равно это не приятно. В то же время, когда комфорка нагрелась, ее можно перевести на меньшую мощность. При 600 Вт вода в кастрюле продолжает кипеть, а при 1200 просто бурлит.

В плите есть встроенный таймер, после его срабатывания раздается звуковой сигнал и комфорка отключается. Я уже не представляю себе жизни без таймера на плите и духовке, включила его, ушла и забыла.

Кнопки управления панелью интуитивно понятные. Инструкцию даже не пришлось открывать. Если включить комфорку, но не поставить на нее кастрюлю, всплывает ошибка Е8.

Если поставить не подходящую для индукционной плиты кастрюлю, вылезит та же ошибка. При покупке посуды для индукционной плиты, надо искать значек спиральки в кружке, им маркируется посуда, подходящая для индукционных плит. Кстати, рассказываю лайфхак. Чтобы проверить посуду на предмет ее потенциального использования на индукционной панели, возьмите магнит. Если магнит примагнитился ко внешней поверхности дна, посуда будет работать на индукционной плите. Если магнит не примагнитился, посуда не будет нагреваться на индукционной комфорке и плита будет выдавать ошибку.

Резюмируя мои впечатления от плиты, я выделила то, что мне больше всего понравилось и не понравилось в ней. Большой минус — это дизайн и размеры. В свое время я видела в ИКЕИ маленькую двухкомфорочную индукционную плиту на их крохотной кухне. Я не посмотрела размеры Китфорта и была очень удивлена, получив такую бандуру. Плюс плиты, это то что она работает При небольшой мощности 600-800Вт на ней можно готовить еду. Скорее всего все переносные индукционные плиты обладают этим достоинством. На даче, там где в холодное время года постоянно бывают просадки электричества, индукционная панель, которая работает при 600 Вт просто находка.

Источник

Ремонтируем индукционную плиту своими руками

Индукционные электроприборы долгое время применялись в металлургии и сварочном деле. Несмотря на кажущуюся сложность устройств, их изготовление не относится к высоким технологиям. Поэтому уже два десятилетия этот принцип широко используется в быту: в частности при создании электроплит.

Поломка оборудования с подобным нагревателем не является большой проблемой, однако сервисные центры выставляют внушительные ценники при каждом обращении. Поэтому при наличии элементарных навыков в радиоделе, можно произвести ремонт индукционной плиты своими руками. Об этом расскажет наш обзор.

Как работает индукционный нагреватель

Принцип работы основан не разогреве металлов индуцированными вихревыми токами. Любой металл, попавший в зону действия высокочастотного магнитного поля, интенсивно нагревается. Для этого необходимо выполнить несколько условий:

Материал должен эффективно поглощать энергию вихревого поля. Поэтому посуда для таких плит изготавливается из ферромагнитных металлов. Чаще всего — это сталь.
Частота колебаний переменного магнитного поля должна быть не менее, чем 20–60 кГц, для этого применяются соответствующие генераторы.
Зона действия индукционного поля очень компактна, поэтому металл (в данном случае дно посуды) должно быть как можно ближе к катушке индуктивности.

С точки зрения физики процесса, это высокочастотный трансформатор.

Роль первичной обмотки выполняет катушка индуктивности, по которой протекает ток высокой частоты. Вторичная обмотка, ни что иное, как дно посуды, в которой при воздействии переменного магнитного поля возникают такие-же токи, как в катушке. Благодаря этому возникает сильный нагрев металла.

Остановимся еще на одном условии:

Площадь поверхности обеих катушек (а они конструктивно плоские) должна быть максимально одинаковой.

Только в этом случае обеспечивается баланс передачи энергии. Для чего он нужен? На пустом пространстве (над катушкой индуктивности), вихревые токи работают вхолостую. «Лишняя» энергия магнитного поля начинает перегревать первичную катушку. Кроме того, избыточная температурная нагрузка переходит на выходные каскады генератора высокой частоты. Если радиаторы охлаждения не справляются, схема выходит из строя, и требуется ремонт компонентов индукционной плиты.

Устройство индукционного нагревателя

На иллюстрации изображены основные компоненты нагревательного элемента (условно без верхней «обмотки), то есть посуда отсутствует.

Датчик температуры контролирует степень нагрева, и в критических режимах отключает питание.
Катушка (первичная обмотка) представляет собой массивный медный проводник, плотно уложенный в виде спирали.
Ферриты, размещенные в корпусе, образуют ферромагнитный комплекс вместе с катушкой.
Печатная плата генератора переменного тока высокой частоты, оснащена теплоотводом выходного каскада, с принудительным охлаждением (вентилятор).
Корпус генератора обеспечивает эффективный обдув всей схемы.

Настоящие и мнимые неисправности индукционных плит

Не реализуется полная мощность. Как правило, такая ситуация возникает, если дно посуды расположено со смещением от центра конфорки, либо диаметр донышка существенно меньше размера варочной поверхности.Возможно, конфорка неплотно прижимается снизу к декоративной поверхности (ослабли крепления, или лопнули прижимные пружины).Если мощность скачкообразно меняется, причиной может быть срабатывание датчика температуры. Необходимо найти причину перегрева индукционной обмотки. Спираль может перегореть или замкнуть между витками.
Не работает часть конфорок. В первую очередь проверяется подключение питания к неисправным узлам. В каждом генераторе могут быть предохранители. Также, от перегрева может выйти из строя соединительный разъем от блока управления до индуктора.
Нет реакции на сенсорную панель. При наличии жировых загрязнений, сенсоры могут «не чувствовать» ваших пальцев. Произведите очистку поверхности. Если это не помогло, проверяем соединительные шлейфы от управляющей панели до схемы индуктора.
Нет отображения остаточного тепла (фактически — температуры варочной конфорки в рабочем режиме). Причиной может стать поломка термодатчика. Если он исправен (можно проверить на работающей конфорке), следует произвести замену. Разумеется, проверяем надежность подключения соединительных проводов.
Постоянно работает охлаждающий вентилятор. Шум пропеллера может быть слышен некоторое время после окончания работы, индукционная катушка остывает не сразу. Если вентилятор работает сразу после включения питания (когда конфорка выключена), возможно неисправен датчик температуры, или температура в районе варочной поверхности выше +50°C.
Не работает вентилятор. Причины только две: либо перегорел мотор (проверяем принудительной подачей напряжения), либо поломка в цепи управления (термодатчик, управляющий модуль).
Немотивированное отключение варочной панели. Для начала усвоим штатные причины отключения:
- в течении 10 секунд после включения вы не производите активных действий;
- конфорки (хотя бы одна из них) в режиме нагрева работают более 2 часов подряд;
- возможно, задан режим отключения по таймеру на короткий срок.

Если вышеуказанные причины отсутствуют, разбираемся с температурными датчиками и панелью управления.

Индукционная плита «не видит» посуду. В первую очередь, проверьте материал корпуса кастрюли или сковородки. На ней должно быть соответствующее обозначение (для индукционных плит). В крайнем случае, можно проверить металл с помощью постоянного магнита. Немагнитные материалы (алюминиевые, медные сплавы, нержавеющая сталь) индукционными конфорками не определяются.Если с посудой порядок — снова проверяем датчик температуры и блок управления.

Полезный совет: если подходящей посуды нет, а у вас только индукционная плита, воспользуйтесь подходящим по диаметру ферромагнитным диском. Они есть в продаже, или его можно изготовить из толстой стальной сковороды.

Правда эффективность приготовления резко снизится, ведь источником тепла будет не сама посуда, а металлический диск. Зато вы сможете готовить на любимой медной сковороде или кастрюле из жаропрочного стекла.

Важно! Наличие в немагнитной посуде жидкости (даже воды) не заставит работать индукционную конфорку. Это не микроволновка.

Разборка и ремонт

Все причины, по которой индукционная варочная панель «имеет право» не работать, проверены: остается полноценный ремонт. В первую очередь, отсоедините плиту от электропитания (даже если вы уверены в себе, как мастер-электрик).

Затем нужно аккуратно снять декоративную поверхность, для получения доступа к внутренностям. Вне зависимости от бренда производителя, препарированные индукционные плиты выглядят так:

Производим внешний осмотр. Любые следы копоти, изменение цвета компонентов, следы температурной побежалости на металле, должны вызвать подозрение. Проблему надо искать с внешних проявлений.

Если ничего подозрительного не обнаружено — действуем по алгоритму «от простого к сложному:

Совет: процесс ремонта сильно упростится, если в вашем распоряжении окажется принципиальная схема электрической части. Ее можно скачать на профильных ремонтных сайтах или на портале производителя.

Неважно, что она может быть на английском языке (скорее всего это так). Любой начинающий мастер, умеющий читать схемы, легко в ней разберется.

Не лишним будет фотографировать каждый шаг, особенно перед демонтажем каждого узла. В последствии вы не допустите ошибок при сборке.

Проверяем группу питания: кабель, контакты, блок предохранителей. Для этого нужен мультиметр.
Внимательно осматриваем спирали индукционных катушек. На них не должно быть трещин, касаний между витками, посторонних токопроводящих предметов.
Вместе с катушками производим осмотр датчиков температуры. Без электросхемы их довольно сложно проверить, но они работают по принципу терморезистора. При нагреве сопротивление должно меняться (снова пригодится мультиметр).
Затем тестируем исправность соединительных проводов от индукционной катушки до генератора. Проверяем цепи мультиметром.
Осматриваем плату управления. Часто на ней появляются трещины (при температурном воздействии), которые приводят к разрыву токоведущих дорожек. Для этого понадобится мощная лампа (на просвет) и увеличительное стекло.
Извлекаем потенциально проблемную конфорку в корпусе с платой генератора. Осматриваем элементную базу. Сгоревшие радиодетали, как правило, видно сразу.
Когда по причине обгорания невозможно разобрать номинал, без бумажной схемы подобрать деталь нереально.
Если электронный элемент идентифицируется, не обязательно искать точно такой же (фирма изготовитель не имеет значения). Он может оказаться слишком дорогим или дефицитным. Есть базы данных по радиодеталям в интернете: «datasheet». На этих ресурсах можно без труда подобрать аналог.
При наличии одинаковых конфорок, можно произвести замену платы генератора, чтобы найти неисправный элемент методом исключения. Вы точно будете знать, что вышло из строя: управление или катушка индуктивности.

Самая «популярная» и реальная неисправность

С помощью мультиметра можно без труда выявить неисправность, и заменить эту ответственную деталь.

Алгоритм такой же: если на нем нет следов пробоя, выпаиваем и проверяем с помощью мультиметра.

Где купить новую плиту

Максимально быстро закрыть вопрос можно, посетив ближайший специализированный магазин. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Видео по теме

Источник

batya19878

Вложения

Пилот

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

Диагностика
Определение неисправности
Выбор метода ремонта
Поиск запчастей
Устранение дефекта
Настройка

Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

не включается
не корректно работает какой-то узел (блок)
периодически (иногда) что-то происходит

Если у Вас есть свой вопрос по определению дефекта, способу его устранения, либо поиску и замене запчастей, Вы должны создать свою, новую тему в соответствующем разделе.

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Прошивки ТВ (упорядоченные)
Запросы прошивок для ТВ
Прошивки для мониторов
Запросы разных прошивок
. и другие разделы

По вопросам прошивки Вы должны выбрать раздел для вашего типа аппарата, иначе ответ и сам файл Вы не получите, а тема будет удалена.

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

Схемы телевизоров (запросы)
Схемы телевизоров (хранилище)
Схемы мониторов (запросы)
Различные схемы (запросы)

Внимательно читайте описание. Перед запросом схемы или прошивки произведите поиск по форуму, возможно она уже есть в архивах. Поиск доступен после создания аккаунта.

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Marking (маркировка) — обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

Package (корпус) — вид корпуса электронного компонента

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
SOT-89 — пластковый корпус для поверхностного монтажа
SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
TO-220 — тип корпуса для монтажа (пайки) в отверстия
SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Сокращение	Краткое описание
LED	Light Emitting Diode — Светодиод (Светоизлучающий диод)
MOSFET	Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
EEPROM	Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память
eMMC	embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
LCD	Liquid Crystal Display — Жидкокристаллический дисплей (экран)
SCL	Serial Clock — Шина интерфейса I2C для передачи тактового сигнала
SDA	Serial Data — Шина интерфейса I2C для обмена данными
ICSP	In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
IIC, I2C	Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
PCB	Printed Circuit Board — Печатная плата
PWM	Pulse Width Modulation — Широтно-импульсная модуляция
SPI	Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
USB	Universal Serial Bus — Универсальная последовательная шина
DMA	Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора
AC	Alternating Current — Переменный ток
DC	Direct Current — Постоянный ток
FM	Frequency Modulation — Частотная модуляция (ЧМ)
AFC	Automatic Frequency Control — Автоматическое управление частотой

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Кто отвечает в форуме на вопросы ?

Ответ в тему Индукционная плита kitfort kt 109 не включается. как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Как найти нужную информацию по форуму ?

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

По каким еще маркам можно спросить ?

По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

Какие еще файлы я смогу здесь скачать ?

При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

Источник

Ремонтируем индукционную плиту своими руками

Как работает индукционный нагреватель

Материал должен эффективно поглощать энергию вихревого поля. Поэтому посуда для таких плит изготавливается из ферромагнитных металлов. Чаще всего — это сталь.
Частота колебаний переменного магнитного поля должна быть не менее, чем 20–60 кГц, для этого применяются соответствующие генераторы.
Зона действия индукционного поля очень компактна, поэтому металл (в данном случае дно посуды) должно быть как можно ближе к катушке индуктивности.

С точки зрения физики процесса, это высокочастотный трансформатор.

Остановимся еще на одном условии:

Площадь поверхности обеих катушек (а они конструктивно плоские) должна быть максимально одинаковой.

Устройство индукционного нагревателя

Датчик температуры контролирует степень нагрева, и в критических режимах отключает питание.
Катушка (первичная обмотка) представляет собой массивный медный проводник, плотно уложенный в виде спирали.
Ферриты, размещенные в корпусе, образуют ферромагнитный комплекс вместе с катушкой.
Печатная плата генератора переменного тока высокой частоты, оснащена теплоотводом выходного каскада, с принудительным охлаждением (вентилятор).
Корпус генератора обеспечивает эффективный обдув всей схемы.

Настоящие и мнимые неисправности индукционных плит

Не реализуется полная мощность. Как правило, такая ситуация возникает, если дно посуды расположено со смещением от центра конфорки, либо диаметр донышка существенно меньше размера варочной поверхности.Возможно, конфорка неплотно прижимается снизу к декоративной поверхности (ослабли крепления, или лопнули прижимные пружины).Если мощность скачкообразно меняется, причиной может быть срабатывание датчика температуры. Необходимо найти причину перегрева индукционной обмотки. Спираль может перегореть или замкнуть между витками.
Не работает часть конфорок. В первую очередь проверяется подключение питания к неисправным узлам. В каждом генераторе могут быть предохранители. Также, от перегрева может выйти из строя соединительный разъем от блока управления до индуктора.
Нет реакции на сенсорную панель. При наличии жировых загрязнений, сенсоры могут «не чувствовать» ваших пальцев. Произведите очистку поверхности. Если это не помогло, проверяем соединительные шлейфы от управляющей панели до схемы индуктора.
Нет отображения остаточного тепла (фактически — температуры варочной конфорки в рабочем режиме). Причиной может стать поломка термодатчика. Если он исправен (можно проверить на работающей конфорке), следует произвести замену. Разумеется, проверяем надежность подключения соединительных проводов.
Постоянно работает охлаждающий вентилятор. Шум пропеллера может быть слышен некоторое время после окончания работы, индукционная катушка остывает не сразу. Если вентилятор работает сразу после включения питания (когда конфорка выключена), возможно неисправен датчик температуры, или температура в районе варочной поверхности выше +50°C.
Не работает вентилятор. Причины только две: либо перегорел мотор (проверяем принудительной подачей напряжения), либо поломка в цепи управления (термодатчик, управляющий модуль).
Немотивированное отключение варочной панели. Для начала усвоим штатные причины отключения:
- в течении 10 секунд после включения вы не производите активных действий;
- конфорки (хотя бы одна из них) в режиме нагрева работают более 2 часов подряд;
- возможно, задан режим отключения по таймеру на короткий срок.

Если вышеуказанные причины отсутствуют, разбираемся с температурными датчиками и панелью управления.

Полезный совет: если подходящей посуды нет, а у вас только индукционная плита, воспользуйтесь подходящим по диаметру ферромагнитным диском. Они есть в продаже, или его можно изготовить из толстой стальной сковороды.

Важно! Наличие в немагнитной посуде жидкости (даже воды) не заставит работать индукционную конфорку. Это не микроволновка.

Разборка и ремонт

Если ничего подозрительного не обнаружено — действуем по алгоритму «от простого к сложному:

Совет: процесс ремонта сильно упростится, если в вашем распоряжении окажется принципиальная схема электрической части. Ее можно скачать на профильных ремонтных сайтах или на портале производителя.

Проверяем группу питания: кабель, контакты, блок предохранителей. Для этого нужен мультиметр.
Внимательно осматриваем спирали индукционных катушек. На них не должно быть трещин, касаний между витками, посторонних токопроводящих предметов.
Вместе с катушками производим осмотр датчиков температуры. Без электросхемы их довольно сложно проверить, но они работают по принципу терморезистора. При нагреве сопротивление должно меняться (снова пригодится мультиметр).
Затем тестируем исправность соединительных проводов от индукционной катушки до генератора. Проверяем цепи мультиметром.
Осматриваем плату управления. Часто на ней появляются трещины (при температурном воздействии), которые приводят к разрыву токоведущих дорожек. Для этого понадобится мощная лампа (на просвет) и увеличительное стекло.
Извлекаем потенциально проблемную конфорку в корпусе с платой генератора. Осматриваем элементную базу. Сгоревшие радиодетали, как правило, видно сразу.
Когда по причине обгорания невозможно разобрать номинал, без бумажной схемы подобрать деталь нереально.
Если электронный элемент идентифицируется, не обязательно искать точно такой же (фирма изготовитель не имеет значения). Он может оказаться слишком дорогим или дефицитным. Есть базы данных по радиодеталям в интернете: «datasheet». На этих ресурсах можно без труда подобрать аналог.
При наличии одинаковых конфорок, можно произвести замену платы генератора, чтобы найти неисправный элемент методом исключения. Вы точно будете знать, что вышло из строя: управление или катушка индуктивности.

Самая «популярная» и реальная неисправность

С помощью мультиметра можно без труда выявить неисправность, и заменить эту ответственную деталь.

Алгоритм такой же: если на нем нет следов пробоя, выпаиваем и проверяем с помощью мультиметра.

Где купить новую плиту

Видео по теме

Источник

batya19878

Вложения

Пилот

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Диагностика
Определение неисправности
Выбор метода ремонта
Поиск запчастей
Устранение дефекта
Настройка

Неисправности

не включается
не корректно работает какой-то узел (блок)
периодически (иногда) что-то происходит

О прошивках

Прошивки ТВ (упорядоченные)
Запросы прошивок для ТВ
Прошивки для мониторов
Запросы разных прошивок
. и другие разделы

Схемы аппаратуры

Схемы телевизоров (запросы)
Схемы телевизоров (хранилище)
Схемы мониторов (запросы)
Различные схемы (запросы)

Справочники

Marking (маркировка) — обозначение на электронных компонентах

Package (корпус) — вид корпуса электронного компонента

DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
SOT-89 — пластковый корпус для поверхностного монтажа
SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
TO-220 — тип корпуса для монтажа (пайки) в отверстия
SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Сокращение	Краткое описание
LED	Light Emitting Diode — Светодиод (Светоизлучающий диод)
MOSFET	Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
EEPROM	Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память
eMMC	embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
LCD	Liquid Crystal Display — Жидкокристаллический дисплей (экран)
SCL	Serial Clock — Шина интерфейса I2C для передачи тактового сигнала
SDA	Serial Data — Шина интерфейса I2C для обмена данными
ICSP	In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
IIC, I2C	Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
PCB	Printed Circuit Board — Печатная плата
PWM	Pulse Width Modulation — Широтно-импульсная модуляция
SPI	Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
USB	Universal Serial Bus — Универсальная последовательная шина
DMA	Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора
AC	Alternating Current — Переменный ток
DC	Direct Current — Постоянный ток
FM	Frequency Modulation — Частотная модуляция (ЧМ)
AFC	Automatic Frequency Control — Автоматическое управление частотой

Частые вопросы

Кто отвечает в форуме на вопросы ?

Как найти нужную информацию по форуму ?

По каким еще маркам можно спросить ?

Какие еще файлы я смогу здесь скачать ?

Полезные ссылки

Источник

Недорогая двухконфорочная модель

Не так давно мы уже тестировали двухконфорочную индукционную плиту Kitfort, и модель KT-105 произвела на нас благоприятное впечатление. На этот раз в тестовую лабораторию iXBT.com попала другая, более дешевая модель этого же производителя. Посмотрим, сохранятся ли наши впечатления от эксплуатации небольших индукционных плит. Узнаем, действительно ли компактные индукционные плиты имеют преимущества перед обычными электрическими. Выясним, может ли сравниться плита Kitfort KT-109 с газовой по скорости реагирования на снижение или повышение температурного режима.

Характеристики

Производитель	Kitfort
Модель	KT-109
Тип	индукционная плита
Страна производства	Китай
Гарантия	1 год
Количество конфорок	2
Заявленная мощность	2000 Вт + 2000 Вт
Материал поверхности	текстурированная стеклокерамика
Материал корпуса	пластик
Управление	электронное
Тип кнопок	мембранная клавиатура
Режимы	10 мощностных
Автоотключение	есть
Функции	отложенного старта и таймер времени приготовления
Функции обеспечения безопасности	защита от перегрева, автоматическое отключение при отсутствии посуды и простое более 2 часов
Блокировка кнопок	есть
Рекомендуемый диаметр дна используемой посуды	от 12 до 26 см
Аксессуары	магнит для определения пригодности посуды
Длина шнура	1,28 м
Габариты (Ш×В×Г)	59×6,7×35 см
Вес	3,8 кг
Упаковка (Ш×В×Г)	65×11×41 см
Вес с упаковкой	4,6 кг
Средняя цена	T-1710540321
Розничные предложения	L-1710540321-10

Комплектация

Поставляется индукционная двухконфорочная плита Kitfort KT-109 в узкой коробке-параллелепипеде ярко-оранжевого цвета. Коробка имеет довольно простой непретенциозный вид, как это свойственно всем товарам от Kitfort. На сторонах упаковки можно увидеть фирменный логотип и слоган компании, краткое описание устройства и его характеристик, а также преимущества использования именно индукционных плит перед электрическими или газовыми. Вся информация дана кратко и по существу. Упаковка оснащена ручкой для транспортировки.

Вскрыв коробку, внутри мы обнаружили: корпус самой плиты, упакованный в полиэтиленовый пакет, руководство по эксплуатации, гарантийный талон и коллекционный магнит для определения пригодности посуды. Внутри картонной упаковки устройство уложено в мягкие уплотнители, которые предохраняют плиту от ударов и повреждений во время транспортировки и хранения.

На первый взгляд

Плита выполнена преимущественно в черном цвете, яркими пятнами на лицевой стороне выделяются логотипы компании, изображенные в центре каждой из независимых конфорок. Рабочие поверхности конфорок изготовлены из стеклокерамики толщиной около 5 мм. Стеклокерамика текстурирована, что должно предотвратить проскальзывание посуды. Ближе к пользователю с лицевой стороны выделены панели управления. Отметим, что каждая конфорка имеет свою независимую панель управления с LED-дисплеем.

С задней стороны плиты имеются вентиляционные отверстия для отвода нагревающегося воздуха и охлаждения индукционных катушек. В этой же части плиты по центру находится шнур электропитания. Место для расположения шнура нам представляется довольно удобным, а длина шнура достаточной для использования в обычных условиях.

С нижней стороны индукционной плиты выделены четыре ножки. Высота передних ножек составляет около 1,7 см. Задние ножки по центру оснащены прорезиненными вкладками, служащими, вероятно, для предотвращения скольжения плиты по опорной поверхности. Высота ножек представляется достаточной для отвода тепла между плитой и поверхностью, на которой она установлена. Ближе к панелям управления каждой из конфорок выделены вентиляторы, которые охлаждают внутренние элементы индукционной плиты. По центру можно увидеть наклейку с названием модели плиты и ее характеристиками.

Визуальный осмотр индукционной плиты Kitfort KT-109 оставил вполне приятное впечатление. Яркие логотипы отмечают места расположения посуды, этой же цели служат и текстурированные окружности на поверхности стеклокерамики. Выполнен прибор аккуратно, не обнаружено ни щелей, ни сколов, ни трещин. Рабочие поверхности конфорок и панели управления хорошо прикреплены, ни одна из деталей плиты не люфтит и не шатается.

Инструкция

Руководство по эксплуатации представляет собой 12-страничную брошюру формата А5, выполненную на плотной глянцевой бумаге. Информация представлена только на русском языке. Отметим простую и понятную стилистику написания текста инструкции. Сведения преподносятся легко и логично: сначала принцип работы индукционных плит, затем безопасность, особенности эксплуатации и выбора посуды. Только после этого производитель переходит к описанию характеристик, функций и особенностей использования конкретной модели. Одним словом, именно в этой части инструкции содержатся стандартные сведения о приборе: подготовка к работе, эксплуатация, уход и хранение, технические характеристики, устранение неполадок, меры предосторожности.

В целом, если у пользователя есть опыт взаимодействия с индукционными плитами, то вряд ли ему потребуется внимательно знакомиться с данной инструкцией. Для людей же, впервые имеющих дело с таким типом плит, руководство является неплохим источником знаний об индукционных плитах вообще и о конкретной модели в частности.

Управление

На первый взгляд панель кажется сложной. Однако стоит только внимательно ее осмотреть, как многое становится понятным. Так, что даже изучение инструкции можно оставить на потом. Ну а «потом» можно полистать руководство для того, чтобы разобраться с дополнительными функциями: отсрочка старта, таймер готовки и т. п.

При включении плиты в сеть на LED-панели загораются две яркие мигающие горизонтальные черты. Это означает, что прибор готов к работе. При нажатии на кнопку старта включается нагрев на 1000 Вт. Кнопками «+» и «−» можно задать необходимую пользователю мощность. Или, используя кнопки «Min» и «Max», установить минимальную или, соответственно, максимальную мощность нагрева. Все элементарно и интуитивно понятно. Мощность регулируется в диапазоне от 120 до 2000 Вт с шагом, как утверждает инструкция, в 100 Вт (первый шаг — 80 Вт). Однако руководство пользователя в данном случае лукавит. При тестировании было выяснено, что в плите Kitfort KT-109 предусмотрены следующие режимы:

минимальный нагрев — 120 Вт;
300 Вт;
600 Вт;
800 Вт;
1000 Вт;
от 1000 до 2000 Вт изменение мощности происходит с шагом в 200 Вт.

Отключить нагрев можно тремя способами:

при нажатии кнопки «Старт/Стоп» конфорка отключается, сбрасываются все настройки мощности и таймеров;
при нажатии кнопки «Пауза» можно быстро приостановить нагрев конфорки. При этом сохраняются все настройки мощности и таймеров. Если был установлен таймер времени приготовления, его ход на время паузы тоже приостановится и возобновится лишь при повторном нажатии на кнопку «Пауза».
если при включенном нагреве убрать посуду с конфорки, на дисплее появится код ошибки Е8, а нагрев будет приостановлен.

Таймер времени приготовления и отложенный старт несложно устанавливаются с помощью соответствующих кнопок и кнопок «+» и «−».

Блокировка кнопок панели управления производится с помощью, как несложно догадаться, кнопки «Замок». Для разблокировки нужно нажать на данную кнопку и удерживать ее в течение 3 секунд.

Можно сделать вывод, что с управлением Kitfort KT-109 все хорошо: интуитивно понятно и нетрудно. Все самые необходимые функции есть, снижение и увеличение мощности нагрева регулируется двумя кнопками. Также очень удобно устанавливать максимальный или минимальным нагрев одним нажатием. Все и вправду выглядит хорошо, если бы не одно маленькое «но» — постоянно мигающие индикаторы готовности к работе при включенном в сеть приборе. Пока вы не установите посуду и не зададите какой-нибудь режим, эти две ярко-красные черточки так и будут мигать, действуя всем окружающим на нервы. Однако от этого неудобства очень легко избавиться: следует лишь выключать плиту после каждого использования.

Эксплуатация

Подготовка к использованию

При покупке прибора в холодное время года производитель рекомендует в течение нескольких часов дать плите нагреться до комнатной температуры. Затем следует установить устройство на ровную неметаллическую поверхность. При этом не должны быть заблокированы вентиляционные отверстия, через которые осуществляется отвод нагретого воздуха. Для этой же цели при установке плиты необходимо следить за тем, чтобы расстояние от ее задней стороны до стены составляло не менее 10 см. Никаких рекомендаций по мытью или особой чистке устройства перед его использованием в инструкции не содержится. Поэтому мы установили плиту согласно требованиям и протерли поверхность конфорок влажной чистой тканью.

Использование

В предыдущей главе мы уже коснулись вопроса легкости и интуитивности управления плитой Kitfort KT-109. И в самом деле, за время практических тестов нам ни разу не удалось столкнуться с неудобством или сложностью эксплуатации и ухода.

Также следует помнить, что производитель не рекомендует перегружать плиту: максимальная нагрузка на одну конфорку не должна превышать 10 кг (и 20 кг на всю плиту). Максимальный вес, который мы устанавливали на плиту во время практических тестов, составил около 6 кг на одну конфорку. Плита при этом стояла довольно устойчиво, не пытаясь накрениться или перевернуться.

Уход

Индукционная плита требует минимум усилий и затрат на уход. Даже при попадании на конфорку «убегающей» пищи (бульона, молока, воды при варке макарон и т. п.) или разбрызгивающегося жира при жарке у нас не возникало никаких трудностей с удалением этих остатков и очисткой плиты. Это связано, прежде всего, с тем, что во время приготовления пищи сама индукционная конфорка не нагревается так сильно, как у электрических плит, поэтому остатки продуктов не прилипают к поверхности стеклокерамики так сильно, как обычно.

Все требования по уходу сводятся к тому, что необходимо протирать плиту влажной тканью после каждого использования, не использовать для чистки абразивные или агрессивные чистящие средства и не допускать попадания воды внутрь устройства.

Тестирование

Объективные тесты

Мощность обеих конфорок абсолютно идентична и составила при включении одной конфорки:

в режиме максимального нагрева в 2000 Вт — 1520 Вт;
в режиме 1000 Вт (включается по умолчанию) — 930 Вт;
в режиме минимального нагрева в 120 Вт — импульсно-периодический режим работы;
в режиме ожидания — 2,28 Вт;
при включенном вентиляторе, но без нагрева — 6,5 Вт

При включении двух конфорок на максимальный нагрев суммарное энергопотребление составляет около 3100 Вт, при включении их на 1000 Вт — 1840. В целом это соответствует показаниям каждой отдельной конфорки, умноженным на два. Нагрев в режимах от 1000 до 2000 Вт происходит непрерывно с соответственно повышающейся мощностью. При низких мощностях (от 120 до 800 Вт) нагрев осуществляется в импульсно-периодическом режиме на мощности около 930 Вт. Период составляет около 12 секунд. При этом на 120 Вт нагрев производится буквально 1-2 секунды, затем берется пауза на 10 секунд, а при установленной мощности в 800 Вт нагрев происходит более продолжительное время — около 10 секунд, которые сопровождаются двухсекундной паузой.

Автоматическое отключение плиты без посуды или с установленной неподходящей посудой происходит через две секунды. На сайте производителя упомянута функция обеспечения безопасности, которая отключает плиту, если в течение 2 часов она не получила никаких команд. Однако по факту ничего подобного не происходит. Плита не отключилась, даже простояв в режиме ожидания всю ночь.

Уровень шума Kitfort KT-109 можно охарактеризовать как средний: при работе прибора отчетливо слышна работа вентилятора: легкое жужжание, а при использовании некоторой посуды — даже потрескивание. Но в целом уровень шума можно сравнить с уровнем шума от работы обычной кухонной вытяжки на средней или минимальной мощности.

Закипание 1 литра воды (исходная температура 15 °C) до стадии активного бурления в кастрюле с диаметром дна 14 см на максимальной мощности нагрева происходит за 5 минут 20 секунд. Энергопотребление этого процесса составляет 0,13 кВт·ч.

Куриный бульон

Куриные грудки были залиты водой. На максимальной мощности довели до кипения, сняли накипь и добавили соль, перец горошком, очищенные луковицу и морковь. Убавив мощность до 120 Вт, оставили бульон вариться в течение часа. Бульон потихоньку булькал под закрытой крышкой, не пытаясь убежать или перейти к сильному кипению.

Результат: отлично.

Бульон получился прозрачный, ароматный, филе курицы мягкое. Ничто не пыталось убежать в процессе приготовления, поэтому плита осталась чистой.

Холодец

Две свиные ножки, два говяжьих хвоста, обрезки говядины были уложены в большую 5-литровую кастрюлю и залиты водой. Туда же добавили перец горошком и соль. Около часа кастрюля нагревалась на 1000 Вт, затем мы установили мощность плиты на 120 Вт, включили таймер времени приготовления на 9 часов и ушли спать.

Утром плита весело подмигивала своими красненькими черточками, бульон уже немного остыл, так что можно было спокойно извлекать развалившиеся фрагменты хвостов и ножек. Мясо было отобрано, косточки тщательно обглоданы. Мелко порезанное мясо выложили в форму для холодца, затем залили процеженным бульоном с предварительно снятым с его поверхности жиром. К вечеру холодец можно было подавать к столу.

Результат: отлично.

Бульон получился с насыщенным вкусом, все кости отлично выварились. Холодец превосходно застыл, желе имеет плотную структуру. За 10 часов варки плита потребила 2,34 кВт·ч электроэнергии.

Каша молочная с геркулесом

Молоко, разбавленное с водой в пропорции примерно 2 к 1, было доведено до кипения на максимальной мощности. Убавили мощность до минимальной, посолили, добавили овсяные хлопья, закрыли крышку кастрюли и установили таймер на 10 минут. Через указанное время плита отключилась.

На крышке кастрюли были обнаружены следы кипения, но каша из кастрюли не убежала.

Результат: отлично.

В этом опыте нам было интересно посмотреть, насколько оперативно плита реагирует на уменьшение мощности. Можем сказать, что происходит это мгновенно: вот только что молочная масса пузырилась и устрашала нас, и вдруг она оседает и перестает кипеть. Через несколько мгновений опять начинает бурлить, затем сразу же прекращает. При полностью закрытой кастрюле процесс кипения более равномерный, что и привело к поднятию молочной массы до внутренней поверхности крышки. Однако мощность такова, что преодолеть границы кастрюли каша не смогла. Мы очень довольны тем, что можно не стоять у плиты, регулируя мощность и гадая, насколько нужно приоткрыть крышку, а заниматься другими утренними делами.

Беляши

Приготовили тесто и фарш, затем налепили открытых беляшей. Нагрели растительное масло в сковородке с диаметром дна 26 см на максимальной мощности. Выкладывали пирожки отверстием вниз. Сначала мы пробовали жарить на мощности в 1400 Вт — этого оказалось многовато: тесто снаружи обжаривалось быстрее, чем успевало приготовиться мясо внутри. На мощности в 1000 Вт процесс потек как по маслу: мы получали хорошо обжаренную поверхность теста и полностью приготовленный сочный фарш внутри.

Несмотря на большой диаметр сковороды, в целом процесс жарки протекал равномерно. Половины беляшей, лежащие у краев сковородки, были прожарены. Все беляши переворачивались практически одновременно, в ходе жарки мы не перемещали их с края сковороды на ее середину.

Результат: отлично.

В данном опыте мы опять столкнулись с мгновенным уменьшением мощности. Что ж, нам это пришлось по душе.

Куриное филе с ананасами в кисло-сладком соусе

Около 800 граммов куриного филе было нарезано поперек волокон на небольшие кусочки и замариновано в смеси соевого соуса, кунжутного масла и паприки. В это время мы подготовили два болгарских перца: вымыли, очистили от косточек и нарезали на крупные куски. Три небольших помидора вымыли и некрупно порезали. Из баночки консервированных ананасов слили сок.

Включив плиту на максимальный нагрев и раскалив масло, быстро обжарили филе курицы. И вот тут мы, возможно, совершили ошибку, уложив на сковородку все филе одновременно. Курица пустила сок, который не успевал испаряться. Все-таки следовало бы жарить курицу частями. Отложив готовое филе курицы в миску, налили на сковороду небольшое количество масла и разогрели его. Перец, помидоры и ананасы пожарились нормально — мощности плиты хватило, чтобы овощи и ананасы «схватились» и подсохли снаружи, оставшись при этом сочными и жестковатыми внутри. Затем к овощам было добавлено филе курицы и соус, приготовленный из предварительно слитой жидкости от консервированных ананасов, небольшого количества соли, столовой ложки томатного соуса и столовой ложки картофельного крахмала.

Быстро размешали все ингредиенты и несколько минут потушили, пока соус не загустел. Подавать можно с отварной фунчозой, рисовой лапшой или рисом. Впрочем, и без гарнира это блюдо вполне употребимо. Для более острого или пикантного вкуса можно добавить при обжарке овощей имбирь и/или чеснок.

Результат: хорошо.

С обжаркой среднего количества влажного продукта плита не справляется — можно предложить жарить меньшими порциями или в большем количестве масла. При этом мощности плиты хватает на жарку овощей, которые быстро схватываются и не успевают пускать сок, либо же этот сок испаряется с поверхности сковороды.

Выводы

Индукционная плита Kitfort KT-109 проявила себя как простой в эксплуатации, очевидный в управлении и качественно изготовленный прибор. Осмотр и тестирование оставили у нас хорошее впечатление. Быстрый нагрев, мгновенное изменение мощности нагрева, нескользкая поверхность, а также стандартная ширина изделия — все это можно отнести к плюсам данного прибора. Отдельно отметим простоту управления: несколько дней экспериментов и наблюдений позволят любому пользователю «почувствовать» эту плиту. Управление полностью идентично классическому: пользователю не нужно мудрить с установками температур — он просто устанавливает мощность нагрева под решение своих задач. Нам это представляется наиболее простым и рациональным способом управления кухонным устройством такого типа.

На плите можно выполнять все стандартные задачи: варить бульон, молочные каши, жарить и тушить. Дополнительные функции оказались действительно нужными и востребованными. Особенно часто мы пользовались таймером времени приготовления, который отключает конфорку по истечении установленного времени. Функция блокировки тоже может быть востребована, особенно в семьях с маленькими детьми. Отложенный старт может послужить неплохим инструментом энергосбережения в случае готовки в течение длительного времени. Было бы очень хорошо, если бы функции отложенного старта и таймера приготовления могли быть установлены одновременно, но такой возможности Kitfort KT-109 не предоставляет. Также отметим, что фактическая мощность ниже заявленной. Шум при работе вентилятора индукционной плиты, конечно, есть, его уровень сравним с шумом работы обычной кухонной вытяжки на среднем режиме. При закрытой двери на кухню этот шум, в принципе, не слышен. И в любом случае он нисколько не мешает спокойно разговаривать при приготовлении пищи.

В целом данная плита действительно не уступает газовой по своим свойствам и мощности, и никаких серьезных претензий к ней за все время тестирования у нас не возникло.

Плюсы

Простое и интуитивное управление
Раздельное управление работой конфорок
Быстрый нагрев и мгновенное изменение мощности нагрева
Наличие дополнительных функций
Текстурированная нескользкая поверхность стеклокерамики

Минусы

Фактическая мощность уступает заявленной
При включении в сеть постоянно мигают индикаторы готовности к работе
Шумный вентилятор

Содержание

О чем говорят ошибки робота-пылесоса Китфорт
Что значат коды ошибок роботов Kitfort
Перестал работать робот-пылесос Kitfort КТ-519
Последние вопросы
Похожие вопросы
Проблемы эксплуатации Пылесосы KITFORT КТ-532
Пылесосы KITFORT
По моделям 23
Проблемы KITFORT — форум поддержки
По категориям

О чем говорят ошибки робота-пылесоса Китфорт

Если с вашим электронным уборщиком возникли ошибки, не стоит паниковать. Большинство из них можно устранить самостоятельно. Главное – посмотреть на код и понять, что он означает. В статье будут приведены расшифровки ошибок роботов-пылесосов Китфорт.

Что значат коды ошибок роботов Kitfort

На экране девайса можно увидеть одну из ошибок, которая означает следующее:

E1/E2 (не работает левое/правое колесо). Часто колеса блокируются из-за загрязнений. Поэтому нужно очистить элемент от волос, ниток и пр.
E4 (нет фиксации положения датчиками высоты). У одного из колес нет контакта с полом. Необходимо переместить робот на ровную поверхность.
E5 (неисправность нижних датчиков). Следует протереть окошки сенсоров чистой сухой тряпкой. Если проблема сохранилась, нужно обратиться в сервис.
E6 (неполадки датчиков столкновения в бампере). Сенсоры нуждаются в чистке.
E7/E8 (ошибка левой/правой боковой щетки). Щетку необходимо демонтировать и очистить от волос, шерсти, ниток и другого мусора: грязь затрудняет вращение.
E9 (робот застрял или его движению что-то мешает). Девайс нужно перенести в другое место и запустить уборку. Если ошибка осталась, проблема кроется в неисправности датчиков.
E10 (зарядка выключенного устройства). Необходимо включить гаджет боковым выключателем.
Мигает значок пылесборника (контейнер для мусора заполнен). Пылесборник нуждается в чистке от скопившейся пыли и мусора.

Описанные ошибки вполне понятны и устранимы своими руками. Если проблема не исчезает, то рядовому пользователю таких электронных девайсов лучше обратиться в сервисный центр. Там проведут диагностику, выявят и устранят неисправность.

Источник

Перестал работать робот-пылесос Kitfort КТ-519

Последние вопросы

Александр Пылесосы KITFORT

Здравствуйте. Пылесос стал выключаться сам через 30-60 сек. после запуска CLEAN. Наработка 1 год 2 месяца. Сделал ему профилактику, почистил, все врашается, звук обычный, поставил новый аккумулятор, включил, но история постоянно повторяется. Останавливается (загорается красный индикатор», после команды «домой» с пульта едет и становится на станцию зарядки. Через 10 сек. мигания, загорается постоянный зеленый индикатор «заряжен». В чём проблема?

Похоже на неисправность АКБ или мотора. Нужно разбирать и проверять приборами. Вы покупаете одноразовые вещи, привыкайте. За хорошее качество нужно платить и хорошо платить. Обратитесь в СЦ.

Под одноразовой вещью Вы подразумеваете робот-пылесос KITFORT KT-519?

Проблемы эксплуатации Пылесосы KITFORT КТ-532

Найдено 9 проблем

Производитель, категория, тег

Проблемы по производителям

Проблемы по категориям

Рейтинг экспертов по пылесосам KITFORT

Не запускается пылесос более месяца назад Пылесосы KITFORT КТ-532

Здравствуйте. При включении выключателя у пылесоса KITFORT КТ-532, снизу медленно крутится правая щетка. При нажатии кнопки пуск левая.

Проблемы с роботом пылесосом более года назад Пылесосы KITFORT КТ-532

Здравствуйте. В общем, перестала крутиться левая щетка во время работы робота-пылесоса KITFORT КТ-532 (вернее, потихоньку крутится даже.

Отключается робот пылесос во время работы более года назад Пылесосы KITFORT КТ-532

Добрый день! При уборке робот-пылесос Китфорт 532 какое-то время работает, а потом отъезжает назад и встаёт. Помогает только.

Робот пылесос китфорт не реагирует на пульт более года назад Пылесосы KITFORT КТ-532

Доброе утро. Робот-пылесос Китфорт КТ-532 перестал реагировать на пульт. Батарейки меняла, но запускается только кнопками на самом.

В роботе пылесосе сгорел драйвер мотора более года назад Пылесосы KITFORT КТ-532

Приветствую всех. Ремонтирую пылесос Китфорт КТ-532, обнаружил взорванный драйвер мотора колеса, 8-миногая микросхема, маркировка.

Быстро садиться аккумулятор у пылесоса KITFORT КТ-532 более года назад Пылесосы KITFORT КТ-532

Добрый день. Быстро разряжается аккумулятор, буквально хватает на 10 минут работы и начинает искать базу. Пылесос новый. Уже.

Робот-пылесос не работает более года назад Пылесосы KITFORT КТ-532

Здравствуйте. Робот-пылесос стоит на базе, на кнопку пуск при нажатии не реагирует, а при нажатии на пульте кнопки пуск на пылесосе.

Плохо работает робот-пылесос KITFORT КТ-532 более года назад Пылесосы KITFORT КТ-532

Робот-пылесос KITFORT КТ-532 перестал делать уборку вдоль плинтусов, в чём проблема, можно ли исправить самостоятельно?

Источник

Пылесосы KITFORT

Найдено 75 проблем

Производитель, категория, тег

Проблемы по производителям

Проблемы по категориям

Рейтинг экспертов по пылесосам KITFORT

По моделям 23

Не крутится турбощетка в пылесосе 12.10.2021 05:40 Пылесосы KITFORT KT-533

Доброго здоровья, заклинил подшипник и не крутится турбо-щетка у робота-пылесоса KITFORT KT-533, как можно его достать?

Подходит аккумулятор или нет 2 недели назад Пылесосы KITFORT КТ-516

День добрый. Не подскажите ли, подойдёт ли аккумулятор от робота-пылесоса KITFORT КТ-504 к модели KITFORT КТ- 516?

Включается в одно и то же время 2 недели назад Пылесосы KITFORT KT-533

Добрый вечер, господа хорошие. Робот-пылесос KITFORT KT-533 включается каждый день в одно и то же время. Как выключить эту функцию?

Не запускается пылесос более месяца назад Пылесосы KITFORT КТ-532

Замена батареи более 2 месяцев назад Пылесосы KITFORT КТ-508-3

Здравствуйте. Не работает веник KITFORT КТ-508-3, горит индикатор зарядки, но аппарат не издает никаких звуков. Как заменить аккумулятор.

Не работает kt 586-1 более 2 месяцев назад Пылесосы KITFORT KT-586-1

Робот пылесос kitfort не работает более 3 месяцев назад Пылесосы KITFORT КТ-518

Здравствуйте. Не включается робот-пылесос KITFORT КТ-518, а на базе горят 3 точки, при нажатии clean горит 1 точка посередине, потом опять.

Не пылесосит робот пылесос более 3 месяцев назад Пылесосы KITFORT КТ-516

Добрый день! Запускаем робот-пылесос KITFORT КТ-516 на работу, он вроде начинает и как будто сдох сразу и встаёт опять домой на зарядку.

Робот пылесос не соблюдает график уборки более 3 месяцев назад Пылесосы KITFORT KT-563

Добрый день! Проблема такая: робот-пылесос KITFORT KT-563 не следует установленному графику уборки. При правильно установленных часах и.

Не переключаются скорости более 3 месяцев назад Пылесосы KITFORT KT-541

Добрый вечер. Пылесос KITFORT KT-541 работает только на минимальной скорости, а при включении максимальной скорости он тупо отключается.

Робот пылесос крутится на месте более 6 месяцев назад Пылесосы KITFORT KT-501

Здравствуйте. Робот-пылесос KITFORT KT-501 после столкновением с препятствием начинает вертеться на месте около минуты, а потом едет.

Пылесос перестал включаться причина более 6 месяцев назад Пылесосы KITFORT КТ-535

Здравствуйте. Пылесос KITFORT КТ-535 во время работы перестал всасывать, индикаторы работают, но он не гудит и не включается. Покупали в.

Останавливается во время работы более 6 месяцев назад Пылесосы KITFORT KT-531

Добрый день. Робот-пылесос KITFORT KT-531 едет и пылесосит меньше минуты и сам останавливается, а батарею мы проверили, она в норме. В чём.

Робот пылесос самопроизвольно выключается более 6 месяцев назад Пылесосы KITFORT KT-531

Здравствуйте. Во время подзарядки робота-пылесоса KITFORT KT-531 было отключение электричества. После включения и дозарядки, пылесос.

Пылесос сам отключается причина более 6 месяцев назад Пылесосы KITFORT КТ-508-2

Доброго здоровья! После зарядки, электровеник KITFORT КТ-508-2 работает в течении 10 секунд и потом отключается полностью. В чём проблема?

Робот пылесос сам выключается более 6 месяцев назад Пылесосы KITFORT КТ-519

Здравствуйте. Робот-пылесос KITFORT КТ-519 работал, но в какой-то момент перестал. При включении крутит щетками, отъезжает назад и.

Посторонний звук в пылесосе более 6 месяцев назад Пылесосы KITFORT KT-552-2 Magellan

Здравствуйте. Перед уборкой в роботе-пылесосе KITFORT KT-552-2 не защелкнули фильтр в фильтре и теперь появился посторонний звук.

Пылесос не всасывает пыль что делать более 6 месяцев назад Пылесосы KITFORT КТ-535

Здравствуйте, пылесос KITFORT КТ-535 не всасывает пыль. Мотор пылесоса работает нормально. Фильтр чистый и работает нормально. Дело в.

Робот пылесос плохо работает более 6 месяцев назад Пылесосы KITFORT KT-520

Доброй ночи. Робот-пылесос Kitfort KT-520, попал ко мне б/у, щетка крутится во время зарядки, что можно предпринять самостоятельно?

Нет подачи пара в пылесос китфорт более 6 месяцев назад Пылесосы KITFORT КТ-535

Добрый день! В пылесос KITFORT КТ-535-1 не подаётся пар для влажной уборки, но сам пылесос работает. В чём может быть проблема?

Источник

Проблемы KITFORT — форум поддержки

Производитель, категория, тег

Проблемы по производителям

По категориям

Перестал разворачиваться робот пылесос более года назад Пылесосы KITFORT KT-531

Добрый вечер. Робот-пылесос KITFORT KT-531 упирается в стену и не разворачивается. Работу не останавливает и пылесосит на одном месте.

Парошвабра сама выключается более года назад Парогенераторы KITFORT

Здравствуйте. Парошвабра Kitfort КТ-1002-1 сама выключается через 5 минут работы. Приходится ждать около 10 мин. пока остынет и начнёт.

Замена резервуара для воды в отпаривателе более года назад Утюги KITFORT KT-927

Здравствуйте. Внезапно треснул резервуар в отпаривателе Kitfort KT-927. Можно ли его где-то и как-то заказать и купить?

Робот пылесос едет только назад более года назад Пылесосы KITFORT КТ-518

Добрый вечер. Робот-пылесос KITFORT КТ-518 при включении вроде-бы начинает пылесосить и ехать вперед, но через секунду уже едет назад.

Не работает робот пылесос kitfort более года назад Пылесосы KITFORT KT-531

Добрый день! Купили в мае робот-пылесос KITFORT KT-531, а вчера он отказался работать. Почистили датчики, щетки, колесико, но все равно не.

Проблема с парогерератором китфорт более года назад Парогенераторы KITFORT КТ-912

Добрый день. Парогенератор KITFORT КТ-912 стал довольно часто долго подогревать воду для образования пара. Получается, приходится.

Проблема с электрическим чайником более года назад Электрочайники и термопоты KITFORT КТ-616

Вечер. добрый. После подогрева воды до 90 градусов, в электрочайнике Kитфорт КТ-616 сами включаются индикаторы поддержания.

Проблема с капучинатором китфорт более года назад Блендеры KITFORT

Добрый день, в капучинаторе Kitfort KT-712, после второго использования, появился резкий скрежет при работе венчика для вспенивания.

Не заряжается робот пылесос китфорт более года назад Пылесосы KITFORT KT-533

Добрый день, робот-пылесос KITFORT KT-533 полностью разрядился, ставлю его на базу, но он не может начать заряжаться, как будто не.

Мигает значок отсутствие воды в отпаривателе более года назад Парогенераторы KITFORT КТ-929

Доброе утро, отпариватель KITFORT КТ-929. Стал мигать значок отсутствия воды. Налила воду, вставила ёмкость на место, включаю, но все.

Не отключается паровая швабра более года назад Парогенераторы KITFORT

Здравствуйте. Паровая швабра KITFORT Kt-1002-1 не отключает подачу пара в вертикальном положении (хотя раньше делала это) и не реагирует на.

Нужен аккумулятор для робота пылесоса более года назад Пылесосы KITFORT KT-531

Здравствуйте. Где можно купить аккумулятор для пылесоса Kitfort KT-531? Тот, что стоит, сейчас заряжается, пылесос работает час и все.

Отключается робот пылесос во время работы более года назад Пылесосы KITFORT КТ-532

Проблема с термопотом kitfort более года назад Электрочайники и термопоты KITFORT KT-2504

Здравствуйте. Термопот KITFORT KT-2504, копка старт-стоп стала гореть только зелёным цветом при разных нажатиях, в чем причина?

Робот пылесос китфорт не реагирует на пульт более года назад Пылесосы KITFORT КТ-532

Нужен диаметр индукционной катушки более года назад Электроплиты KITFORT КТ-109

День добрый. Модель индукционной плитки Kitfort КТ-109, пожалуйста, подскажите, какой у неё диаметр катушки индукции?

Не работает вакууматор kitfort более года назад KITFORT

Привет всем. При включении вакууматора Kitfort КТ-1502-2 в сеть, он не включается и не горят никакие индикаторы. До этого, при попытке.

Термопот сам включает подачу воды более года назад Электрочайники и термопоты KITFORT KT-2504

Добрый день. Термопот KITFORT KT-2504 сам включается и подаёт горячую воду. Посоветуйте, пожалуйста, что нужно предпринять?

Не работает электрический гриль kitfort более года назад Аэрогрили KITFORT KT-1636

Здравствуйте, работал все было хорошо, пожарили партию мяса, потом на время выключили температуру и из розетки, затем захотели еще.

Не работает левое колесо у робота пылесоса более года назад Пылесосы KITFORT КТ-516

Добрый день. Пылесос-робот KITFORT КТ-516 кружится все время влево, а потом выдаёт ошибку левого колеса — L002. Очистка результатов не дала.

Источник

На чтение 13 мин. Опубликовано 2022-11-16

Содержание

Индукционная плита kitfort kt 109 не включается.
batya19878
Вложения
Пилот
Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки
Справочная информация
Неисправности
О прошивках
Схемы аппаратуры
Справочники
Marking (маркировка) — обозначение на электронных компонентах
Package (корпус) — вид корпуса электронного компонента
Краткие сокращения
Частые вопросы
Полезные ссылки
Ремонтируем индукционную плиту своими руками
Как работает индукционный нагреватель
Устройство индукционного нагревателя
Настоящие и мнимые неисправности индукционных плит
Разборка и ремонт
Самая «популярная» и реальная неисправность
Где купить новую плиту
Видео по теме

Индукционная плита kitfort kt 109 не включается.

batya19878

Вложения

Пилот

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Диагностика
Определение неисправности
Выбор метода ремонта
Поиск запчастей
Устранение дефекта
Настройка

Неисправности

не включается
не корректно работает какой-то узел (блок)
периодически (иногда) что-то происходит

О прошивках

Прошивки ТВ (упорядоченные)
Запросы прошивок для ТВ
Прошивки для мониторов
Запросы разных прошивок
. и другие разделы

Схемы аппаратуры

Схемы телевизоров (запросы)
Схемы телевизоров (хранилище)
Схемы мониторов (запросы)
Различные схемы (запросы)

Справочники

Marking (маркировка) — обозначение на электронных компонентах

Package (корпус) — вид корпуса электронного компонента

DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
SOT-89 — пластковый корпус для поверхностного монтажа
SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
TO-220 — тип корпуса для монтажа (пайки) в отверстия
SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Сокращение	Краткое описание
LED	Light Emitting Diode — Светодиод (Светоизлучающий диод)
MOSFET	Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
EEPROM	Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память
eMMC	embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
LCD	Liquid Crystal Display — Жидкокристаллический дисплей (экран)
SCL	Serial Clock — Шина интерфейса I2C для передачи тактового сигнала
SDA	Serial Data — Шина интерфейса I2C для обмена данными
ICSP	In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
IIC, I2C	Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
PCB	Printed Circuit Board — Печатная плата
PWM	Pulse Width Modulation — Широтно-импульсная модуляция
SPI	Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
USB	Universal Serial Bus — Универсальная последовательная шина
DMA	Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора
AC	Alternating Current — Переменный ток
DC	Direct Current — Постоянный ток
FM	Frequency Modulation — Частотная модуляция (ЧМ)
AFC	Automatic Frequency Control — Автоматическое управление частотой

Частые вопросы

Кто отвечает в форуме на вопросы ?

Как найти нужную информацию по форуму ?

По каким еще маркам можно спросить ?

Какие еще файлы я смогу здесь скачать ?

Полезные ссылки

Источник статьи: http://monitor.net.ru/forum/threads/657440/

Ремонтируем индукционную плиту своими руками

Как работает индукционный нагреватель

Материал должен эффективно поглощать энергию вихревого поля. Поэтому посуда для таких плит изготавливается из ферромагнитных металлов. Чаще всего — это сталь.
Частота колебаний переменного магнитного поля должна быть не менее, чем 20–60 кГц, для этого применяются соответствующие генераторы.
Зона действия индукционного поля очень компактна, поэтому металл (в данном случае дно посуды) должно быть как можно ближе к катушке индуктивности.

С точки зрения физики процесса, это высокочастотный трансформатор.

Остановимся еще на одном условии:

Площадь поверхности обеих катушек (а они конструктивно плоские) должна быть максимально одинаковой.

Устройство индукционного нагревателя

Датчик температуры контролирует степень нагрева, и в критических режимах отключает питание.
Катушка (первичная обмотка) представляет собой массивный медный проводник, плотно уложенный в виде спирали.
Ферриты, размещенные в корпусе, образуют ферромагнитный комплекс вместе с катушкой.
Печатная плата генератора переменного тока высокой частоты, оснащена теплоотводом выходного каскада, с принудительным охлаждением (вентилятор).
Корпус генератора обеспечивает эффективный обдув всей схемы.

Настоящие и мнимые неисправности индукционных плит

Не реализуется полная мощность. Как правило, такая ситуация возникает, если дно посуды расположено со смещением от центра конфорки, либо диаметр донышка существенно меньше размера варочной поверхности.Возможно, конфорка неплотно прижимается снизу к декоративной поверхности (ослабли крепления, или лопнули прижимные пружины).Если мощность скачкообразно меняется, причиной может быть срабатывание датчика температуры. Необходимо найти причину перегрева индукционной обмотки. Спираль может перегореть или замкнуть между витками.
Не работает часть конфорок. В первую очередь проверяется подключение питания к неисправным узлам. В каждом генераторе могут быть предохранители. Также, от перегрева может выйти из строя соединительный разъем от блока управления до индуктора.
Нет реакции на сенсорную панель. При наличии жировых загрязнений, сенсоры могут «не чувствовать» ваших пальцев. Произведите очистку поверхности. Если это не помогло, проверяем соединительные шлейфы от управляющей панели до схемы индуктора.
Нет отображения остаточного тепла (фактически — температуры варочной конфорки в рабочем режиме). Причиной может стать поломка термодатчика. Если он исправен (можно проверить на работающей конфорке), следует произвести замену. Разумеется, проверяем надежность подключения соединительных проводов.
Постоянно работает охлаждающий вентилятор. Шум пропеллера может быть слышен некоторое время после окончания работы, индукционная катушка остывает не сразу. Если вентилятор работает сразу после включения питания (когда конфорка выключена), возможно неисправен датчик температуры, или температура в районе варочной поверхности выше +50°C.
Не работает вентилятор. Причины только две: либо перегорел мотор (проверяем принудительной подачей напряжения), либо поломка в цепи управления (термодатчик, управляющий модуль).
Немотивированное отключение варочной панели. Для начала усвоим штатные причины отключения:
- в течении 10 секунд после включения вы не производите активных действий;
- конфорки (хотя бы одна из них) в режиме нагрева работают более 2 часов подряд;
- возможно, задан режим отключения по таймеру на короткий срок.

Если вышеуказанные причины отсутствуют, разбираемся с температурными датчиками и панелью управления.

Полезный совет: если подходящей посуды нет, а у вас только индукционная плита, воспользуйтесь подходящим по диаметру ферромагнитным диском. Они есть в продаже, или его можно изготовить из толстой стальной сковороды.

Важно! Наличие в немагнитной посуде жидкости (даже воды) не заставит работать индукционную конфорку. Это не микроволновка.

Разборка и ремонт

Если ничего подозрительного не обнаружено — действуем по алгоритму «от простого к сложному:

Совет: процесс ремонта сильно упростится, если в вашем распоряжении окажется принципиальная схема электрической части. Ее можно скачать на профильных ремонтных сайтах или на портале производителя.

Проверяем группу питания: кабель, контакты, блок предохранителей. Для этого нужен мультиметр.
Внимательно осматриваем спирали индукционных катушек. На них не должно быть трещин, касаний между витками, посторонних токопроводящих предметов.
Вместе с катушками производим осмотр датчиков температуры. Без электросхемы их довольно сложно проверить, но они работают по принципу терморезистора. При нагреве сопротивление должно меняться (снова пригодится мультиметр).
Затем тестируем исправность соединительных проводов от индукционной катушки до генератора. Проверяем цепи мультиметром.
Осматриваем плату управления. Часто на ней появляются трещины (при температурном воздействии), которые приводят к разрыву токоведущих дорожек. Для этого понадобится мощная лампа (на просвет) и увеличительное стекло.
Извлекаем потенциально проблемную конфорку в корпусе с платой генератора. Осматриваем элементную базу. Сгоревшие радиодетали, как правило, видно сразу.
Когда по причине обгорания невозможно разобрать номинал, без бумажной схемы подобрать деталь нереально.
Если электронный элемент идентифицируется, не обязательно искать точно такой же (фирма изготовитель не имеет значения). Он может оказаться слишком дорогим или дефицитным. Есть базы данных по радиодеталям в интернете: «datasheet». На этих ресурсах можно без труда подобрать аналог.
При наличии одинаковых конфорок, можно произвести замену платы генератора, чтобы найти неисправный элемент методом исключения. Вы точно будете знать, что вышло из строя: управление или катушка индуктивности.

Самая «популярная» и реальная неисправность

С помощью мультиметра можно без труда выявить неисправность, и заменить эту ответственную деталь.

Алгоритм такой же: если на нем нет следов пробоя, выпаиваем и проверяем с помощью мультиметра.

Где купить новую плиту

Видео по теме

Источник статьи: http://profazu.ru/bytovaya-tehnika/repair/remont-induktsionnoj-plity.html

Источник

Ошибки индукционных плит: ремонтируем своими руками

Kitfort КТ-104

Ошибка Е0

Ошибка Е1

Эта ошибка означает, что сбились настройки панели управления (не тоже самое, что Е0).

Решение: выключить плиту на 30 секунд и вновь включить.

Ошибка Е2

Решение:

Ошибка Е3

Ошибка Е3 сигнализирует о нестабильном напряжении. Оно может быть, как пониженное, так и повышенное.

Ошибка Е4

Ошибка Е5

Решение:

Electrolux EKI

Ошибка Е6

Неисправность панели управления индукционной плиты.

Ошибка Е7

Сигнализирует о неисправности вентилятора или его блокировке

Решение:

Ошибка Е8

Неисправности индукционных плит. Коды ошибок индукционной плиты Kitfort. В чем отличия от других плит

Самые популярные фирмы-изготовители индукционных плит на сегодняшний день:

Самые распространенные неисправности индукционных плит

Рассмотрим, какие же неисправности случаются с этим видом техники и как их можно починить.

Плита не включается

Плита включается самостоятельно при отсутствии на ней посуды

Индукционная плита не работает

Нехватка мощности

Проблемы с нагревом

Автоматическое отключение прибора

Это происходит, если:

Коды ошибок индукционных плит различных производителей

Ошибка индукционной плиты Электролюкс может обозначаться одним из следующих кодов:

Коды неисправностей индукционной плиты Миле:

Ошибка индукционной плиты Bosch обозначается кодом:

Коды неисправностей моделей производителя Горение:

Коды ошибок индукционной плиты Kitfort

Что делать при обнаружении неисправностей

Ремонт индукционной варочной поверхности September 16th, 2012

6 лет назад мы долго выбирали что нам купить на кухню. Искали-искали и остановились на не очень известной, но красивой испанской марке Fagor. В частности, выбрали варочную поверхность Fagor 5IFT-22 X.
Почему её? При нашем «зоопарке посуды» я искал комбинированную поверхность с обычными и индукционными конфорками 2×2. За эти годы мы ни разу не пожалели о своём выборе. Индукционки использовались даже чаще, чем обычные. Но вот, некоторое время назад они начали глючить. Стоит, допустим, кастрюля, греется. Через некоторое время конфорка говорит: а не вижу я кастрюлю вашу. Нет её. И выключается. И как-то бессистемно это. В результате обе конфорки перестали определять посуду с самого включения.
Что делать? Менять? Ремонтировать? Гарантия давно закончилась, за ремонт наверняка возьмут дорого. Поискал в интернете «индукционная плита не определяет посуду». Проблема есть, жалуются люди, а решения нет.
Разобрал я её, посмотрел, что же там внутри. Внутри обнаружилось следующее:

UPD: Пример замены конденсаторов

Ключевые слова: индукционная варочная панель, ремонт, не определяет посуду, Fagor, Electrolux, Whirlpool, Copreci, IND5G, induction cooktop, fix, pan detection, конденсатор, capacitor, проблема, problem

P. S. Исследования французских мастеров на эту же тему

Индукционная плита состоит из кожуха, управляющей платы, датчика температуры, силовой части, схемы ее управления, а также импульсного регулятора.

Печи индукционного типа различаются по конструктивным особенностям, габаритам, типу встраивания в мебель, а также по набору нагревательных элементов.

В чем преимущества?

Индукционная плита имеет ряд достоинств, которые выгодно отличают ее от конкурентов.

Из недостатков стоит выделить большую мощностью, что создает дополнительную нагрузку на проводку, наличие электромагнитного излучения и возможность применения только специальной посуды.

Кроме того, если одновременно включить все конфорки, они не будут выдавать полную мощность.

Какие типы индукционных плит бывают?

В продаже существуют следующие виды индукционных плит:

В чем отличия от других плит?

Индукционные плиты выгодно отличаются от иных типов печек (газовых и электрических).

Стоит выделить ряд моментов:

Принцип работы индукционной плиты

Индукционная плита по принципу работы похожа на трансформатор. Под стеклокерамической поверхностью устройства находится катушка индукционного типа, под которой протекает ток частотой от 20 до 100 кГц.

Как только изделие становится на рабочую поверхность, появляются индукционные токи, нагревающие сковородки, кастрюли и прочие изделия для приготовления пищи.

Что касается стеклокерамической поверхности плиты, она также прогревается, но от посуды, а не от рабочей зоны.

Применительно к принципу действия стоит выделить еще ряд моментов:

1. Регулирование мощности.

В первом случае печка будет периодически включаться и отключаться. В зависимости от установленной мощности меняется и частота работы.

Принцип работы индукционной плиты построен таким образом, что поверхность возле зоны нагрева остается холодной, а это снижает риск получения ожога.

Что касается применяемых нагревательных элементов, они бывают нескольких типов:

3.Особенности приготовления на печи индукционного типа.

Как отмечалось ранее, для такой плиты стоит обзавестись специальной посудой с магнитным днищем.

Печь автоматически распознает подходящую конструкцию и сразу активируется после поворота рукояти конфорки.

Разрешается применять посуду:

Если дно посуды сделано из стали, но на ней присутствует слой эмали, применение такого изделия допускается. Это связано с тем, что магнитное поле не «пробивает» эмалированный слой.

Вред для здоровья

Сегодня ведется множество дискуссий в отношении вреда индукционных плит, ведь принцип их работы построен на электромагнитных полях, о негативном действии которых хорошо известно. По этому поводу было проведено множество экспериментов.

Ученые доказали, что на расстоянии одного сантиметра от источника электромагнитное излучение всегда выше допустимой нормы ICNIRP.

В случае смещения кастрюли относительно центра рабочей поверхности или в ситуации, если ее диаметр меньше диаметра конфорки, указанная норма будет больше нормы на расстоянии до 12 см.

Чем это опасно для здоровья?

Электромагнитное поле, которое возникает возле тела человека, может привести к появлению наведенных токов в организме и негативному воздействию на ЦНС. Для защиты здоровья специалисты ICNIRP установили требования в отношении верхних пределов токов.

Чтобы убедиться, соответствуют ли индукционные плиты таким нормам, было проведено исследование с участием группы добровольцев различного возраста и пола.

Люди располагались в непосредственной близости от варочной поверхности (на расстоянии пяти сантиметров). Ученые в этот момент изучали токи, которые протекали в теле и ЦНС организма.

Было доказано, что показатели тока в случае применения встроенных моделей минимальны.

Что касается портативных моделей, в них показатели тока выше, но они также не превысили установленную норму.

Стоит отметить, что установленная ICNIRP граница в 50 раз меньше минимального порога, при котором происходит стимулирование ЦНС человека.

Каков итог исследования?

Специалисты опубликовали результаты эксперименты, но признали, что информации о вреде электромагнитных полей пока недостаточно. Важно понимать, что характер подобных излучений может меняться в зависимости от природы его появления.

Существует еще одно исследование, результаты которого можно найти на сайте ВОЗ.

В эксперименте принимали участие люди и животные, но доказать негативное влияние электромагнитного излучения на ЦНС или сердечно-сосудистую систему не удалось.

Пользователи, которые отдали предпочтение индукционной плите, должны брать во внимание следующие моменты:

Неисправности индукционных плит

Электромагнитный принцип работы индукционной плиты подразумевает высокую надежность и долговечность устройства.

Несмотря на это, в процессе эксплуатации возможны некоторые поломки:

Что предлагает рынок, основные производители

Ниже приведем краткий обзор наиболее популярных сегодня производителей и некоторых изделий.

Skvara

Этот разработчик выпускает на рынок профессиональные индукционные плиты, которые могут применяться в кафе и ресторанах.

К их преимуществам стоит отнести большую экономичность, максимально быстрый прогрев посуды, наличие таймера и регулятора температуры, а также легкость обслуживания.

Вот некоторые модели производителя:

Electrolux

К наиболее востребованным моделям индукционных печей от Electrolux стоит отнести:

Gorenje

У этого производителя стоит выделить следующие модели:

Hansa

Saturn

Продукция бренда отличается доступной ценой при сравнительно высоком качестве. Из индукционных плит производителя стоит выделить Saturn ST-EC0187.

Здесь предусмотрена только одна индукционная конфорка. Поверхность выполнена из стеклокерамики. Дополнительных функций не предусмотрено.

Bosch

Немецкая компания хорошо известна на рынке высоким качеством выпускаемой продукции. Не исключением стали и плиты на индукционном принципе.

Hotpoint-Ariston

Whirlpool

Опытные домохозяйки отдают предпочтение продукции компании Whirlpool. Основные модели индукционных печей:

Zanussi

Итальянский бренд прославился на весь мир высоким качеством своей продукции.

Весьма востребованы и индукционные плиты этого производителя. Рассмотрим следующие модели:

Siemens

Samsung

Продукция компании Samsung по праву пользуется повышенным спросом, благодаря доступной цене продукции и высокому качеству.

Индукционные плиты бренда лишнее тому подтверждение. Рассмотрим следующие модели:

Indesit

Если рассматривать производителя Indesit, стоит отметить модель VIX 644 CE.

Итоги – плюсы и минусы индукционных плит

Нельзя не отметить и современный внешний вид изделия. Такая плита украсит любую кухню, а ухаживать за ней не составляет труда.

Кроме того, после снятия сковородки или кастрюли с нагревательного элемента печь автоматически отключается, что исключает расходование энергии вхолостую.

Пища, которая приготовлена на такой плите, отличается безопасностью и максимальной пользой для здоровья.

К дополнительным удобствам стоит отнести возможность регулирования температуры и наличие нескольких программ приготовления.

Из недостатков стоит выделить необходимость применения специальной посуды (из стекла или алюминия на основе ферромагнитных материалов), а также высокую цену, если сравнивать с основными конкурентами.

Вот почему среднестатистический покупатель не может позволить себе подобные затраты.

ЭТО МОЖЕТ БЫТЬ ИНТЕРЕСНЫМ.

Время обычных кухонных плит уходит в прошлое, уступая дорогу встраиваемым панелям с духовыми шкафами (электроплитам). Происходит это благодаря тому, что электрические варочные поверхности имеют огромное количество преимуществ перед традиционной кухонной плитой.

Наиболее распространенными и востребованными среди российских потребителей являются электроплиты торговых марок Aeg, Siemens, Kaiser, Bosch, Ardo, Indesit, а так же Ariston. Они обладают хорошим качеством сборки и отличными эксплуатационными свойствами. Но, не смотря на это, данные варочные панели не застрахованы от всякого рода поломок и ошибок. Рассмотрим основные коды ошибок для каждой из вышеперечисленных электроплит.

Коды ошибок электроплит Ariston|Аристон

В зависимости от того, какого рода ошибка на сенсорной панели плиты Аристон появляется определенный код ошибки, который сообщает ее владельцу о том, что именно неисправно:

Коды ошибок электроплит Aeg|Аег

В отличие от электроплит Аристон основные коды ошибок плит Aeg начинаются с буквы Е и расшифровываются так:

Помимо этих ошибок у электроплит Aeg могут возникать ошибки, которые маркируются буквами L и F. L напоминает о том, что включена защита от детей, а F об отсутствии посуды или ее непригодности для использования на данной плите.

Коды ошибок для электроплиты Bosch|Бош

Коды ошибок для варочных поверхностей Bosch расшифровываются следующим образом;

Коды ошибок электроплит Siemens|Сименс

Нередко случается так, что варочные панели Siemens дают мелкие сбои в работе. Устранить их можно самостоятельно зная расшифровку основных кодов ошибок для электроплит данной торговой марки.

Коды ошибок электроплит Kaiser|Кайзер

Основными, чаще всего возникающими ошибками, которые можно устранить самостоятельно для варочных панелей Kaiser являются:

Коды ошибок варочных панелей Ardo|Ардо

Неисправности электроплит торговой марки Ardo можно условно разделить на две категории:

В первом случае на панели управления возникают различные коды ошибок, означающие ту или иную неисправность. Расшифровку этих кодов можно посмотреть в инструкции к устройству в соответствующем разделе.

Во втором случае из строя выходят конфорки. Здесь возможны различные варианты поломок. Пытаться устранять их самостоятельно не стоит, так как непрофессиональное вмешательство может еще больше усугубить ситуацию и увеличить стоимость ремонта. В таких случаях, правильным решением будет обратиться в сервисный центр, и тем самым сэкономить время и деньги.

Коды ошибок электроплит Indesit|Индезит

Среди самых частых неисправностей, которые возникают в электрических плитах торговой марки Indesit, основными можно назвать следующие:

Зная эти коды ошибок, можно самому попытаться исправить возникшие неполадки. Но все-таки, во избежание, каких либо недоразумений лучше обращаться за помощью к специалистам. И ни в коем случае нельзя забывать о том, что какой бы качественной не была электрическая плита, она требует бережного ухода, а в случае поломки грамотного ремонта.

Частые причины поломок индукционных плит и ремонт устройства своими руками

Способность металлических деталей нагреваться в переменном магнитном поле применяется в быту уже более 40 лет. Приборы, устанавливаемые на кухне для приготовления пищи, имеют современный дизайн, высококачественное керамическое покрытие и высокий КПД за счет непосредственного нагрева металлической посуды.

Индукционная одноконфорочная плита

Несмотря на значительные преимущества индукционных нагревательных устройств перед обычными электрическими плитами, ремонт таких изделий не всегда можно осуществить собственными силами.

При наличии всего необходимого первое, что следует сделать, — это выявить основные причины неисправности современных индукционных плит.

Конструкция

Посуда нагревается моментально, а в результате этого прогревается и сама плита. Разогрев возможен, т. к. металл поставленной на полотно кастрюли поглощает энергию полей.

Частые проблемы и поломки

Не включаются варочные панели

Чтобы проверить транзисторы на замыкание, необходимо выполнить следующие шаги:

Если нет достаточных навыков и знаний в устройстве индукционной плиты, то лучше не рисковать, выполняя самостоятельный разбор, а вызвать специалиста.

Узнать конструкцию, устройство, а также о причинах неисправности различных видов варочных плит, можно здесь.

Плитка полностью вышла из строя

Сломались конфорки

Недостаток мощности для запуска

Необходимо пользоваться качественной посудой. Её дно должно плотно прилегать к поверхности плиты. Обожжённые, искривлённые сковородки и кастрюли в индукционных плитах использовать нельзя.

Плита включается, но не запускается рабочий режим

Силовой модуль (вид с обратной стороны)

Транзистор IGBT

Коды ошибок

Ошибки у производителей Горение следующие:

Индукционная плита Бош выдаёт следующие коды ошибок:

Плата для техники марки Горение выдаёт следующие коды:

Ошибки у плиты производителя Китфорт следующие:

Что делать при обнаружении неисправностей

Самые популярные фирмы-изготовители индукционных плит на сегодняшний день:

Как отремонтировать?

Сначала нужно отключить электропитание. Аккуратно снять декоративную поверхность, чтобы получить доступ к внутренним деталям техники.

Больше о том, как починить электроплиты разных моделей своими руками, читайте тут.

Самые распространенные неисправности индукционных плит

Рассмотрим, какие же неисправности случаются с этим видом техники и как их можно починить.

Плита не включается

Плита включается самостоятельно при отсутствии на ней посуды

Ремонт индукционной плиты

Индукционная плита не работает

Нехватка мощности

Проблемы с нагревом

Автоматическое отключение прибора

Это происходит, если:

Плита в эксплуатации

Правила

Во время работ нужно следовать инструкции по эксплуатации ремонтируемой модели индукционной плиты. Многие детали производителем расположены в разном ракурсе. Чтобы получить к ним доступ, нужно хорошо разбираться в технике, иметь представление о конструктивных особенностях.

Самые распространенные неисправности индукционных плит

Рассмотрим, какие же неисправности случаются с этим видом техники и как их можно починить.

Плита не включается

Плита включается самостоятельно при отсутствии на ней посуды

Ремонт индукционной плиты

Индукционная плита не работает

Нехватка мощности

Проблемы с нагревом

Автоматическое отключение прибора

Это происходит, если:

Советы специалистов

Мастера советуют придерживаться следующих рекомендаций:

Выход из строя питы заставляет задуматься владельцев, можно ли выполнить ремонт собственными силами, не утруждаясь транспортировкой оборудования в сервисный центр. На нашем сайте вы найдете советы наших экспертов о том, как провести ремонт таймера, стекла, дверцы духовки, электроприбора с керамической и стеклокерамической поверхностью, газовой плиты и духовки, а также духового шкафа электроплиты.

Когда необходимо обращаться в сервисную службу

Самостоятельно ликвидировать неисправности, связанные с дефектами блока управления, достаточно сложно. К таким поломкам относятся:

Важно! Вентилятор не выключается в тех случаях, когда выставлена максимальная мощность нагрева конфорок, или температура воздуха вокруг него превышает +50°С. А не включается, если установлен минимальный уровень мощности, либо воздух вокруг аппарата разогрет менее чем на +50°С.

При выявлении неисправностей, которые невозможно устранить самостоятельно, необходимо обратиться в сервисную службу для вызова квалифицированного профильного специалиста, имеющего все необходимые запчасти. Это позволит в кратчайший срок устранить поломку, сохранив при этом в целости и сохранности достаточно дорогостоящий агрегат.

Источники:

https://ichip. ru/sovety/remont/oshibki-indukcionnyh-plit-remontiruem-svoimi-rukami-707412

https://mebelvofisbu. ru/technique/malfunctions-of-induction-cookers-error-codes-for-kitfort-induction-cooker/

https://pristavkatv. ru/v-kuhne/oshibka-e6-na-indukcionnoj-plite. html

Источник

Ремонтируем индукционную плиту своими руками

Как работает индукционный нагреватель

Материал должен эффективно поглощать энергию вихревого поля. Поэтому посуда для таких плит изготавливается из ферромагнитных металлов. Чаще всего — это сталь.
Частота колебаний переменного магнитного поля должна быть не менее, чем 20–60 кГц, для этого применяются соответствующие генераторы.
Зона действия индукционного поля очень компактна, поэтому металл (в данном случае дно посуды) должно быть как можно ближе к катушке индуктивности.

С точки зрения физики процесса, это высокочастотный трансформатор.

Остановимся еще на одном условии:

Площадь поверхности обеих катушек (а они конструктивно плоские) должна быть максимально одинаковой.

Устройство индукционного нагревателя

Датчик температуры контролирует степень нагрева, и в критических режимах отключает питание.
Катушка (первичная обмотка) представляет собой массивный медный проводник, плотно уложенный в виде спирали.
Ферриты, размещенные в корпусе, образуют ферромагнитный комплекс вместе с катушкой.
Печатная плата генератора переменного тока высокой частоты, оснащена теплоотводом выходного каскада, с принудительным охлаждением (вентилятор).
Корпус генератора обеспечивает эффективный обдув всей схемы.

Настоящие и мнимые неисправности индукционных плит

Не реализуется полная мощность. Как правило, такая ситуация возникает, если дно посуды расположено со смещением от центра конфорки, либо диаметр донышка существенно меньше размера варочной поверхности.Возможно, конфорка неплотно прижимается снизу к декоративной поверхности (ослабли крепления, или лопнули прижимные пружины).Если мощность скачкообразно меняется, причиной может быть срабатывание датчика температуры. Необходимо найти причину перегрева индукционной обмотки. Спираль может перегореть или замкнуть между витками.
Не работает часть конфорок. В первую очередь проверяется подключение питания к неисправным узлам. В каждом генераторе могут быть предохранители. Также, от перегрева может выйти из строя соединительный разъем от блока управления до индуктора.
Нет реакции на сенсорную панель. При наличии жировых загрязнений, сенсоры могут «не чувствовать» ваших пальцев. Произведите очистку поверхности. Если это не помогло, проверяем соединительные шлейфы от управляющей панели до схемы индуктора.
Нет отображения остаточного тепла (фактически — температуры варочной конфорки в рабочем режиме). Причиной может стать поломка термодатчика. Если он исправен (можно проверить на работающей конфорке), следует произвести замену. Разумеется, проверяем надежность подключения соединительных проводов.
Постоянно работает охлаждающий вентилятор. Шум пропеллера может быть слышен некоторое время после окончания работы, индукционная катушка остывает не сразу. Если вентилятор работает сразу после включения питания (когда конфорка выключена), возможно неисправен датчик температуры, или температура в районе варочной поверхности выше +50°C.
Не работает вентилятор. Причины только две: либо перегорел мотор (проверяем принудительной подачей напряжения), либо поломка в цепи управления (термодатчик, управляющий модуль).
Немотивированное отключение варочной панели. Для начала усвоим штатные причины отключения:
- в течении 10 секунд после включения вы не производите активных действий;
- конфорки (хотя бы одна из них) в режиме нагрева работают более 2 часов подряд;
- возможно, задан режим отключения по таймеру на короткий срок.

Если вышеуказанные причины отсутствуют, разбираемся с температурными датчиками и панелью управления.

Полезный совет: если подходящей посуды нет, а у вас только индукционная плита, воспользуйтесь подходящим по диаметру ферромагнитным диском. Они есть в продаже, или его можно изготовить из толстой стальной сковороды.

Важно! Наличие в немагнитной посуде жидкости (даже воды) не заставит работать индукционную конфорку. Это не микроволновка.

Разборка и ремонт

Если ничего подозрительного не обнаружено — действуем по алгоритму «от простого к сложному:

Совет: процесс ремонта сильно упростится, если в вашем распоряжении окажется принципиальная схема электрической части. Ее можно скачать на профильных ремонтных сайтах или на портале производителя.

Проверяем группу питания: кабель, контакты, блок предохранителей. Для этого нужен мультиметр.
Внимательно осматриваем спирали индукционных катушек. На них не должно быть трещин, касаний между витками, посторонних токопроводящих предметов.
Вместе с катушками производим осмотр датчиков температуры. Без электросхемы их довольно сложно проверить, но они работают по принципу терморезистора. При нагреве сопротивление должно меняться (снова пригодится мультиметр).
Затем тестируем исправность соединительных проводов от индукционной катушки до генератора. Проверяем цепи мультиметром.
Осматриваем плату управления. Часто на ней появляются трещины (при температурном воздействии), которые приводят к разрыву токоведущих дорожек. Для этого понадобится мощная лампа (на просвет) и увеличительное стекло.
Извлекаем потенциально проблемную конфорку в корпусе с платой генератора. Осматриваем элементную базу. Сгоревшие радиодетали, как правило, видно сразу.
Когда по причине обгорания невозможно разобрать номинал, без бумажной схемы подобрать деталь нереально.
Если электронный элемент идентифицируется, не обязательно искать точно такой же (фирма изготовитель не имеет значения). Он может оказаться слишком дорогим или дефицитным. Есть базы данных по радиодеталям в интернете: «datasheet». На этих ресурсах можно без труда подобрать аналог.
При наличии одинаковых конфорок, можно произвести замену платы генератора, чтобы найти неисправный элемент методом исключения. Вы точно будете знать, что вышло из строя: управление или катушка индуктивности.

Самая «популярная» и реальная неисправность

С помощью мультиметра можно без труда выявить неисправность, и заменить эту ответственную деталь.

Алгоритм такой же: если на нем нет следов пробоя, выпаиваем и проверяем с помощью мультиметра.

Где купить новую плиту

Видео по теме

Источник

batya19878

Вложения

Пилот

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Диагностика
Определение неисправности
Выбор метода ремонта
Поиск запчастей
Устранение дефекта
Настройка

Неисправности

не включается
не корректно работает какой-то узел (блок)
периодически (иногда) что-то происходит

О прошивках

Прошивки ТВ (упорядоченные)
Запросы прошивок для ТВ
Прошивки для мониторов
Запросы разных прошивок
. и другие разделы

Схемы аппаратуры

Схемы телевизоров (запросы)
Схемы телевизоров (хранилище)
Схемы мониторов (запросы)
Различные схемы (запросы)

Справочники

Marking (маркировка) — обозначение на электронных компонентах

Package (корпус) — вид корпуса электронного компонента

DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
SOT-89 — пластковый корпус для поверхностного монтажа
SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
TO-220 — тип корпуса для монтажа (пайки) в отверстия
SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Сокращение	Краткое описание
LED	Light Emitting Diode — Светодиод (Светоизлучающий диод)
MOSFET	Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
EEPROM	Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память
eMMC	embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
LCD	Liquid Crystal Display — Жидкокристаллический дисплей (экран)
SCL	Serial Clock — Шина интерфейса I2C для передачи тактового сигнала
SDA	Serial Data — Шина интерфейса I2C для обмена данными
ICSP	In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
IIC, I2C	Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
PCB	Printed Circuit Board — Печатная плата
PWM	Pulse Width Modulation — Широтно-импульсная модуляция
SPI	Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
USB	Universal Serial Bus — Универсальная последовательная шина
DMA	Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора
AC	Alternating Current — Переменный ток
DC	Direct Current — Постоянный ток
FM	Frequency Modulation — Частотная модуляция (ЧМ)
AFC	Automatic Frequency Control — Автоматическое управление частотой

Частые вопросы

Кто отвечает в форуме на вопросы ?

Как найти нужную информацию по форуму ?

По каким еще маркам можно спросить ?

Какие еще файлы я смогу здесь скачать ?

Полезные ссылки

Источник

Недорогая двухконфорочная модель

Характеристики

Производитель	Kitfort
Модель	KT-109
Тип	индукционная плита
Страна производства	Китай
Гарантия	1 год
Количество конфорок	2
Заявленная мощность	2000 Вт + 2000 Вт
Материал поверхности	текстурированная стеклокерамика
Материал корпуса	пластик
Управление	электронное
Тип кнопок	мембранная клавиатура
Режимы	10 мощностных
Автоотключение	есть
Функции	отложенного старта и таймер времени приготовления
Функции обеспечения безопасности	защита от перегрева, автоматическое отключение при отсутствии посуды и простое более 2 часов
Блокировка кнопок	есть
Рекомендуемый диаметр дна используемой посуды	от 12 до 26 см
Аксессуары	магнит для определения пригодности посуды
Длина шнура	1,28 м
Габариты (Ш×В×Г)	59×6,7×35 см
Вес	3,8 кг
Упаковка (Ш×В×Г)	65×11×41 см
Вес с упаковкой	4,6 кг
Средняя цена	T-1710540321
Розничные предложения	L-1710540321-10

Комплектация

На первый взгляд

Инструкция

Управление

минимальный нагрев — 120 Вт;
300 Вт;
600 Вт;
800 Вт;
1000 Вт;
от 1000 до 2000 Вт изменение мощности происходит с шагом в 200 Вт.

Отключить нагрев можно тремя способами:

при нажатии кнопки «Старт/Стоп» конфорка отключается, сбрасываются все настройки мощности и таймеров;
при нажатии кнопки «Пауза» можно быстро приостановить нагрев конфорки. При этом сохраняются все настройки мощности и таймеров. Если был установлен таймер времени приготовления, его ход на время паузы тоже приостановится и возобновится лишь при повторном нажатии на кнопку «Пауза».
если при включенном нагреве убрать посуду с конфорки, на дисплее появится код ошибки Е8, а нагрев будет приостановлен.

Эксплуатация

Подготовка к использованию

Использование

Уход

Тестирование

Объективные тесты

Мощность обеих конфорок абсолютно идентична и составила при включении одной конфорки:

в режиме максимального нагрева в 2000 Вт — 1520 Вт;
в режиме 1000 Вт (включается по умолчанию) — 930 Вт;
в режиме минимального нагрева в 120 Вт — импульсно-периодический режим работы;
в режиме ожидания — 2,28 Вт;
при включенном вентиляторе, но без нагрева — 6,5 Вт

Куриный бульон

Результат: отлично.

Холодец

Результат: отлично.

Каша молочная с геркулесом

На крышке кастрюли были обнаружены следы кипения, но каша из кастрюли не убежала.

Результат: отлично.

Беляши

Результат: отлично.

В данном опыте мы опять столкнулись с мгновенным уменьшением мощности. Что ж, нам это пришлось по душе.

Куриное филе с ананасами в кисло-сладком соусе

Результат: хорошо.

Выводы

Плюсы

Простое и интуитивное управление
Раздельное управление работой конфорок
Быстрый нагрев и мгновенное изменение мощности нагрева
Наличие дополнительных функций
Текстурированная нескользкая поверхность стеклокерамики

Минусы

Фактическая мощность уступает заявленной
При включении в сеть постоянно мигают индикаторы готовности к работе
Шумный вентилятор

Содержание

О чем говорят ошибки робота-пылесоса Китфорт
Что значат коды ошибок роботов Kitfort
Перестал работать робот-пылесос Kitfort КТ-519
Последние вопросы
Похожие вопросы
Проблемы эксплуатации Пылесосы KITFORT КТ-532
Пылесосы KITFORT
По моделям 23
Проблемы KITFORT — форум поддержки
По категориям

О чем говорят ошибки робота-пылесоса Китфорт

Что значат коды ошибок роботов Kitfort

На экране девайса можно увидеть одну из ошибок, которая означает следующее:

E1/E2 (не работает левое/правое колесо). Часто колеса блокируются из-за загрязнений. Поэтому нужно очистить элемент от волос, ниток и пр.
E4 (нет фиксации положения датчиками высоты). У одного из колес нет контакта с полом. Необходимо переместить робот на ровную поверхность.
E5 (неисправность нижних датчиков). Следует протереть окошки сенсоров чистой сухой тряпкой. Если проблема сохранилась, нужно обратиться в сервис.
E6 (неполадки датчиков столкновения в бампере). Сенсоры нуждаются в чистке.
E7/E8 (ошибка левой/правой боковой щетки). Щетку необходимо демонтировать и очистить от волос, шерсти, ниток и другого мусора: грязь затрудняет вращение.
E9 (робот застрял или его движению что-то мешает). Девайс нужно перенести в другое место и запустить уборку. Если ошибка осталась, проблема кроется в неисправности датчиков.
E10 (зарядка выключенного устройства). Необходимо включить гаджет боковым выключателем.
Мигает значок пылесборника (контейнер для мусора заполнен). Пылесборник нуждается в чистке от скопившейся пыли и мусора.
