Штатная приборная доска Рено Логан имеет полный список указателей и датчиков, отображающих реальное состояние бортовых систем. Описание индикаторов приборки Logan дает полное представление о присутствующих блоках и устройствах внутри автомобиля.
Содержание
- 1 Панель приборов Логана: обозначение значков
- 1.1 Значки на приборке Логан 1
- 1.2 Описание значков на приборке Рено Логан 2
- 1.3 Значки на приборной панели Логан 3
- 2 Символы на приборной панели
- 3 Индикаторы приборной панели Renault Logan
- 4 Рено Логан: ошибки на панели приборов
Примечательно, что в версиях 1, 2 и 3 поколения индикаторы практически не претерпели изменений. На моделях 2017-2019 годов указатели аналогичные машинам, выпущенным ранее 2010 г. Также описание будет подходить к Рено Степвей.
Панель приборов Логана: обозначение значков
Некоторые пользователи, покупая БУ автомобиль, не понимают, что означает индикация в виде кардиограммы и другие картинки. Для более удобного понимания, значение знаков приведено в таблице с фото.
Значки на приборке Логан 1
Первое поколение стартовало в 2006 году и с тех пор активно эксплуатируется автомобилистами. Индикаторы и значки на приборке автомобиля отображают состояние модулей в режиме реального времени и указывают водителю на неисправности или ошибки.
В машине присутствует минимальный набор основного и дополнительного оборудования, что дает возможность ограничить количество индикаторов и приборов.
Особенностью значков выступает то, что при запуске двигателя все иконки загораются одновременно, и гаснут спустя 10 секунд. При этом каждая лампа относится только к одной цепи.
Описание значков на приборке Рено Логан 2
Вторая модификация автомобиля представлена в доступе с 2014 года и отличается от первого поколения, улучшенным дизайном. Приборка машины осталась прежней. Все лампочки, иконки остались на прежних местах и сохранили изначальный вид, значение.
Значки на приборной панели Логан 3
В третьем поколении, произошли более глобальные переделки. Дизайн приборки сильно изменился, добавилась современная облицовка и несколько кантов. Примечательным является то, что нового оборудования и систем в машине не появилось. Общепринятые значки имеют прежнее значение и внешний вид.
Символы на приборной панели
Приборка Логана 2018 является самой последней версией состоянием на 2022 год. Дальнейшая расшифровка символов основана именно на этой модели.
Индикаторы приборной панели Renault Logan
Отображают состояние БК автомобиля в постоянном режиме. Загорающиеся лампы подсказывают водителю о включении отдельных приборов или их поломке.
Рено Логан: ошибки на панели приборов
Автомобиль имеет на борту специальный компьютер для управления электронными системами машины. Независимо от выпуска, будь то машина 2008 или 2016 года, ошибки при самодиагностике БК выводятся на основной экран модуля. При этом, штатная система отображает только основную цепь, не показывая на конкретную неисправность. Далее приведена расшифровка самых популярных кодов ошибок:
- 002 – неисправен потенциометр;
- 003 – неверная информация с сенсора подачи воздуха во впускном коллекторе;
- 004 – ДТОЖ, сбой или отказ;
- 006 – датчик детонации топливной смеси накрылся;
- 014 – нарушена работа клапана продувки адсорбера;
- 017 – ДПКВ;
- 022 – ЭБУ поврежден или слетела прошивка;
- 032 – перегрев ДВС;
- 044 – неисправен иммобилайзер;
- 52-55 – повреждены драйверы форсунок для 1-4 цилиндров соответственно;
- 064 – спидометр, обрыв датчика;
- 106 – катализатор вышел из строя;
- 253 – пропал контакт массы двигателя.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
1.8. Комбинация приборов

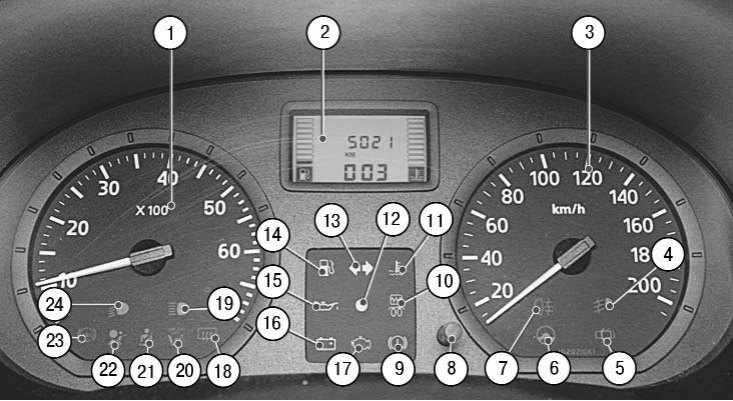

Расположение приборов и контрольных ламп в комбинации приборов показано на рис. 1.8.
В комбинации приборов установлены следующие приборы и сигнализаторы.
1 – тахометр электронного типа показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 70, цена деления 2,5. Чтобы узнать частоту вращения коленчатого вала в мин–1, нужно умножить показания тахометра на 100.

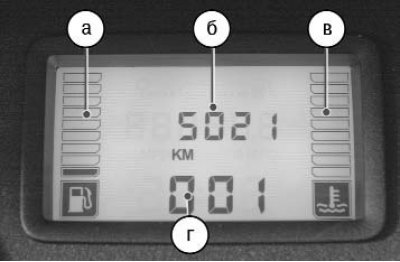

2 – дисплей бортового компьютера
- а — указатель уровня топлива;
- б — счетчик суммарного пробега;
- в — указатель температуры охлаждающей жидкости в системе охлаждения двигателя;
- г — часы.
Для установки времени включите зажигание и выберите режим отображения суммарного пробега и времени. После этого установите точное время кнопкой 8 (см. рис. 1.8). Длительное нажатие на кнопку позволяет быстро изменять часы и минуты. Кратковременным нажатием на кнопку меняют минуту за минутой.

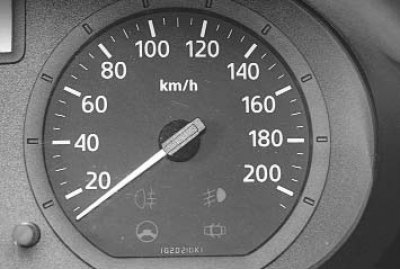

3 – спидометр показывает, с какой скоростью в данный момент движется автомобиль. Шкала имеет деления от 0 до 200 км/ч, цена деления 5 км/ч.
- 4 — контрольная лампа включения противотуманных фар.
- 5 — сигнальная лампа незакрытых дверей.
- 6 — резерв.
- 7 — контрольная лампа включения задних противотуманных фонарей.
- 8 — кнопка сброса показаний счетчика суточного пробега. Для сброса показаний нажмите и удерживайте кнопку.

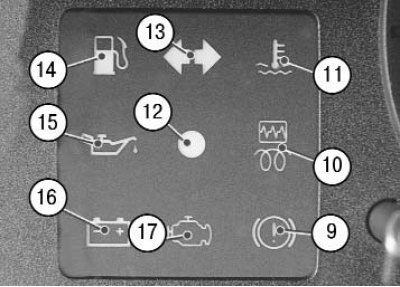

9 – сигнальная лампа включения стояночного тормоза и состояния тормозной системы (со светофильтром красного цвета) загорается при включении зажигания в случае чрезмерного снижения уровня тормозной жидкости в бачке главного тормозного цилиндра или при поднятом рычаге стояночного тормоза.
Внимание! Движение автомобиля с горящей сигнальной лампой запрещается.
10 – резерв.
11 – сигнальная лампа перегрева двигателя (со светофильтром красного цвета). Если лампа загорелась, необходимо остановиться, дать двигателю остыть и устранить причину перегрева.
12 – сигнальная лампа системы блокировки пуска двигателя загорается после включения зажигания примерно на 3 с. Когда лампа погаснет, можно пускать двигатель. Если после включения зажигания лампа мигает или продолжает гореть, то система неисправна и необходимо обратиться на СТО.
13 – контрольная лампа включения указателей поворота (со светофильтром зеленого цвета в виде стрелок) загорается мигающим светом при включении указателей поворота или аварийной сигнализации. Мигание контрольной лампы с удвоенной частотой указывает на перегорание лампы в каком-либо указателе поворота.
14 – сигнальная лампа минимального резерва топлива в баке (со светофильтром оранжевого цвета) постоянно горит при остатке топлива в баке около 5 л.
Внимание! По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!
15 – сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы. Сразу после пуска двигателя лампа должна погаснуть.
Внимание! Движение автомобиля с горящей сигнальной лампой запрещается, так как приводит к поломке двигателя.
16 – сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, и слабым натяжением (или обрывом) ремня привода вспомогательных агрегатов.
Внимание! Движение автомобиля с горящей лампой запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, которое может привести к пожару.
17 – контрольная лампа системы управления двигателем (со светофильтром оранжевого цвета). Загорается при включении зажигания и горит во время пуска двигателя. Сразу после пуска двигателя лампа должна погаснуть. Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При загорании лампы необходимо проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность.
Внимание! Длительная эксплуатация автомобиля с горящей лампой не рекомендуется, так как может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля и поломкам двигателя.
Если лампа мигает, значит, в системе зажигания нет стабильного искрообразования. Уменьшайте частоту вращения двигателя до тех пор, пока лампа не погаснет. При первой же возможности обратитесь на СТО или устраните неисправность.
18 – контрольная лампа включения обогрева заднего стекла (со светофильтром желтого цвета).
19 – контрольная лампа включения дальнего света фар (со светофильтром синего цвета) загорается при включении дальнего света фар.
20 – сигнальная лампа отключения подушек безопасности переднего пассажира.
21 – сигнальная лампа непристегнутого ремня безопасности водителя загорается на скорости более 10 км/ч, если не пристегнут ремень безопасности водителя.
22 – сигнальная лампа неисправности подушки безопасности (со светофильтром красного цвета). Функционирует, если в ступице рулевого колеса автомобиля установлена подушка безопасности. Загорается при включении зажигания, если возникла неисправность в системе подушки безопасности.
Предупреждение! При загорании сигнальной лампы немедленно обратитесь в автосервис. Помимо возможного отказа в аварийной ситуации, подушка может неожиданно сработать во время движения, что приведет к тяжелым последствиям.
23 – сигнальная лампа неисправности антиблокировочной системы тормозов (со светофильтром желтого цвета). Функционирует, если автомобиль оборудован антиблокировочной системой. Загорается на 3 с при включении зажигания (одновременно с ней загорается лампа 9), после чего должна погаснуть.
Внимание! Если лампа не гаснет, обратитесь в автосервис, так как торможение во всех случаях происходит без участия антиблокировочной системы.
24 – контрольная лампа включения ближнего света фар (со светофильтром зеленого цвета) загорается при включении ближнего света фар.
Перейти к содержанию
На чтение 7 мин Опубликовано
Панель приборов Рено Логан 2 обладает стандартным устройством. И все же не всегда бывает легко разобраться в ее обозначениях. Особенно, если сел за руль Рено Логан 2 впервые. Именно о щитке приборов и пойдет речь в данном материале.
Содержание
- Бортовой компьютер Renault Logan 2
- Информация маршрутного компьютера
- Щиток приборов Логан 2 описание значков
- Заключение
- Видео
Бортовой компьютер Renault Logan 2
Активировать бортовой компьютер (БК) Рено Логан 2 легко одним нажатием на клавишу, расположенную на торце рычага, отвечающего за омыватель и очиститель лобового стекла. Если нажать снова, на дисплее панели приборов отразятся режимы работы БК Рено Логан 2.
Чтобы обнулить показания (кроме одометра), надо зажать эту же кнопку не меньше, чем на 3 сек.
Информация маршрутного компьютера
Одометр. Данные общего пробега Renault Logan 2 выводятся на панели приборов автоматически после запуска ДВС, и обнулить их не выйдет.
- Дневной пробег. Демонстрирует общую цифру дневного пробега с момента последнего обнуления. Предел – 999,9 км.
- Индикация времени — это часы в 24-х часовом формате.
- Общие затраты горючего. Представляет общую цифру литража, затраченного с момента последнего обнуления.
- Средние затраты горючего. Как уже понятно, показывают, сколько топлива уходит в среднем. Число, выводящееся на дисплее приборной панели Рено Логан 2, рассчитывается на основе расхода топлива и пройденного километража, с того момента, как была запущена АКБ, либо с последнего обнуления. Сразу после обновления данных счетчика водитель будет наблюдать на дисплее такую надпись – «—L/100». Предел начисления – 999,9 л. Однако, чтобы получить точную информацию о средних затратах Рено Логан 2, придется проехать не меньше 500 км.
- Расстояние до исчерпания топлива. Приблизительный километраж рассчитывается на основе средней скорости передвижения и затрат горючего на теперешний момент. Расстояние до того, как исчерпается топливо, рассчитывается и обновляется автоматически, пока машина движется.
- Пробег после обнуления показаний компьютера. На панели приборов отображается обобщенный пробег Рено Логан 2 после обнуления абсолютно всех показаний компьютера. Предел начисления – 999,9 км.
- Средняя скорость. Данный режим приборной панели демонстрирует среднюю скорость передвижения с момента последнего сброса информации.
Эта рубрика посвящена Renault Logan 2 поколения.
Щиток приборов Логан 2 описание значков
Далее будут указаны расположения абсолютно всех индикаторов приборной панели Renault Logan 2. А также подробные пояснения к ним. Изображение непосредственно панели приборов с пометками прилагается.
- Электронный тахометр (1) – показывает, с какой конкретно частотой вращается коленвал двигателя. Шкала размечена от 0 до 7, а цена одного деления между основными пометками – 0,25. Чтобы уточнить, с какой частотой вращается коленвал за минуту, показания тахометра требуется умножить на 1 тысячу.
Сигнальный индикатор тормозной АБС (2) – если зажигание активно, на несколько секунд загорается желтым цветом. Если же активен стартер, индикатор горит непрерывно. После запуска движка лампочка должна потухнуть. Если работа системы нарушена, приборная панель сигналит непрестанно.- Оповещающая лампа неисправности подушек безопасности (3) – если подушки повреждены, после запускания мотора загорится желтым.
Многофункциональная иконка (4) – при активации движка загорается красным на несколько секунд. Если же активен стартер, индикатор горит непрерывно. После запуска движка лампочка должна потухнуть. Если индикатор на панели приборов начал в процессе движения Рено Логан 2 светится красным, даже вместе с другими сигнальными огоньками, безопаснее будет притормозить и заглушить двигатель, как можно скорее повести диагностику. Если горит оранжевым, то обратитесь на станцию техобслуживания, соблюдая щадящий режим эксплуатации.
Оповещение о необходимости переключиться на более высокую передачу (5) – когда Логан движется, может загореться желтым, сигнализируя о том, что коленвал близок к максимальной частоте вращения.- Спидометр (6) – демонстрирует уровень скорости, с которой авто передвигается по дороге в данный момент. Шкала размечена от 0 до 210, а цена одного деления между основными пометками – 5 км.
- Лампа, сигнализирующая, что АКБ разрядилась (7) – приборная панель зажигается алым, если повернуть в замке зажигания ключ в положение М. Сразу после активации мотора Логана лампочка должна угаснуть. Если при активном движке лампа все еще горит, это указывает на поломку генератора либо контроллера движения. Также дело может быть в ослабленном или оборванном ремне привода генератора.
Контрольный индикатор запуска левого поворотника (8)– представлен стрелкой, которая светится и мигает зеленым, одновременно с активацией левого поворотника. Если мигает чаще или горит стабильно, значит, лампочка в указателе поворота перегорела.- Сигнальный индикатор запуска стояночного тормоза и состояния тормозной системы (9)–горит алая лампа после запуска зажигания, если уровень тормозной жидкости в бачке занижен сверх допустимых мер. Либо рычаг стояночного тормоза находится в поднятом положении.
Контрольный индикатор запуска правого поворотника (10) – представлен на панели приборов стрелкой, которая светится и мигает зеленым, одновременно с активацией правого поворотника. Если мигает чаще или горит непрестанно, значит, лампочка в указателе поворота перегорела.
Контроллер включения режима ЭКО (11) – активируется, только если этот режим предустановлен в Логане.
Сигнал отключения ESP (12) – приборная сияет желтеньким, предупреждая о неисправности. Мигает, если система сработала.
Контроль систем ESP и ASR (13) – загорается, если системы срабатывают.- Дисплей бортового компьютера (14) – помимо уже перечисленного функционала, высвечивает шкалу уровня наполненности бензобака.
Индикатор резерва топлива (15) – горит оранжевым, если топливной жидкости Логану хватит приблизительно на 80 км дороги.- Сигнал о работе круиз-контроля (16) – если таковой установлен.
Запуск круиз-контроля (17) – если таковой установлен.- Индикация скоростного ограничителя (18) – светит рыжим, если достигнут максимум заданной скорости.
- Индикация критического падения уровня масла (19) – огонек на панели приборов зажигается алым, если повернуть в замке зажигания ключ в положение М. Предупреждает, что уровень смазочной жидкости упал ниже нормы. Сразу после активации мотора лампочка должна угаснуть.
- Предпусковой подогрев двигателя (20) – не используется на Рено Логан 2 для авторынка РФ.
- Включение дальнего света (21) – активируется с дальними фарами.
- Включение ближнего света (22) – активируется с ближними фарами.
- Запуск противотуманных фар (23) – загорается вместе с «противотуманками».
- Запуск задних противотуманных фар (24) – загорается вместе с задними «ПТФ».
- Индикация перегрева антифриза (25)– если зажегся (красным), безопаснее будет ненадолго остановить Логан и дать мотору остыть.
- Оповещение о необходимости переключиться на передачу пониже (26)– горение лампочки желтым, сигнализирует о том, что коленвал близок к минимальной частоте вращения.
- Сигнал о поломке систем движка (27) – активируется на панели приборов в ходе пуска мотора. Сразу затем должен погаснуть. Если сияет, пока машина едет, это говорит о соответствующих неисправностях. Может гореть одновременно с №4, №7, №19 и №25, уточняя причину поломки. Правильно будет прекратить движение и эвакуировать транспорт на ближайшую станцию техобслуживания.
- Индикация падения давления в покрышках (28) – активна, если в каком-либо из колес давление критично занижено.
Не заперта боковая дверца (29) – при попытке запустить двигатель Логана, сигнализирует о том, что какая-то из дверей не закрыта или закрыта неплотно.
На этом расшифровка панели приборов Рено Логан 2 завершена.
Материал про диагностику и ошибки Logan 2 найдете по ссылке.
Заключение
Теперь у вас больше не возникнет проблем со значками на приборном щитке Logan 2. С течением времени все эти метки легко запомнятся. И панель приборов Рено Логан 2 отныне не будет вызывать растерянности при единственном взгляде.
Видео
Меня зовут Михаил Петрович — я основатель и руководитель этого проекта. С автомобилями связана вся моя профессиональная жизнь. 17 лет я работал автомехаником, начинал с работ по подвеске, потом научился ремонту двигателей. Уже 13 лет являюсь владельцем небольшого сервиса. Не так давно стал развивать несколько интернет проектов об автомобилях.
Марка автомобиля
Renault Logan I 2004
Вопрос
Что означают значки на приборной панели «Рено-Логан»?
Ответ
Приборная панель Logan отличается минимализмом и функциональностью, поэтому список выводимой информации относительно небольшой. Для удобства каждый элемент на картинке пронумерован.
В список входят следующие элементы:
- Левая шкала с цифрами от 1 до 7 — тахометр. Показывает число оборотов, разделенное на 1000. Имеется встроенное ограничение на 6 тысячах оборотов.
- Дисплей бортового компьютера. На экране можно получить информацию о времени, пройденном пути, запасе топлива в бензобаке и температуре масла.
- Спидометр – шкала со значениями от 0 до 200. Показывает текущую скорость автомобиля в километрах в час.
- Кнопка управления настроек. Используется для управления дисплеем бортового компьютера. Короткое нажатие переключает значения общего пройденного километража на пробег в течение поездки. С помощью этой кнопки осуществляется настройка часов.
- Индикатор включения противотуманных фар.
- Индикатор включения заднего фонаря против тумана.
- Индикатор с красной машинкой. Горит, когда в автомобиле на закрыты или плохо прикрыты боковые двери.
- Индикатор перегрева мотора. Горит постоянно красным, если двигатель имеет недопустимо высокую температуру.
- Стрелочки. Мигают при включении левого или правого сигнала поворота.
- Индикатор с изображением бензоколонки. Загорается и тухнет при запуске мотора. Горит постоянно, если в баке критический уровень топлива и необходима заправка.
- Индикатор «масленки». Горит постоянно красным, если в системе низкое давление масла.
- Индикатор в виде кружка – иммобилайзер. Загорается на 1-2 секунды после включения зажигания.
- Индикатор загорается при обнаружении воды в топливе, неисправности электронных систем.
- Индикатор восклицательного знака. Загорается при использовании ручного тормоза или низком уровне тормозной жидкости в бачке.
- Индикатор check engine. Загорается и тухнет при включении зажигания. Если горит постоянно, то в моторе обнаружена неполадка. Требуется провести диагностику в сервисном центре.
- Индикатор аккумулятора. Загорается и тухнет при старте. Если горит постоянно, то это означает, что АКБ не получает заряд. Необходимо провести диагностику.
- Прямоугольник со стрелочками. Индикатор включенного подогрева заднего стекла.
- Индикатор включения дальнего света.
- Сигнализатор отключения пассажирской подушки безопасности.
- Индикатор не пристегнутого ремня. Горит, если ремень не пристегнут при работе автомобиля.
- Индикатор активации подушки безопасности.
- Индикатор включения ближнего света.
- Индикатор антиблокировочной системы тормозов ABS. Загорается и тухнет при включении мотора. Если горит постоянно при движении, значит система неисправна. Необходимо провести диагностику.
Все иконки интуитивно-понятные и удобно расположены в одной области. Более подробную информацию можно найти в техническом руководстве к автомобилю.
Смотрите также
Обладая, в общем-то, стандартным дизайном (от себя добавим, что в достаточной степени, и штатным внутренним содержанием) приборная панель Логана 2 для некоторых представителей нашего гаражного сообщества покажется необычной, особенно для тех, кто впервые сядет за баранку этого французского седана.
Все дело в том, что новоявленным логановедам непривычно видеть перед собой приборку с перемещенным вправо дисплеем, что циферблаты тахометра и спидометра расположены рядом. Причем тахометр, в отличие от подобных приборов на других авто, обладает шкалой, которая кратная не десяткам и не сотням, как это принято у конкурентных моделей, а тысячам оборотов за минуту.
Кстати, утверждается, что перемещение экрана дисплея в правую сторону панели связано с тем, что таким способом устранено закрытие экрана для кого-то из водителей — ободом, а для кого-то — спицами руля.
С тахометром все будет понятно нашему брату, с учетом того, что его показания надо умножать на тысячу, то к одометру, который многими считается аналогом спидометра или наоборот будут возникать вопросы.
Дело в том, что спидометр — это прибор, предназначенный для измерения актуальной скорости авто, а одометр — измеритель пробега (или преодоленного расстояния) транспортного средства.
Если проводить аналогии, то спидометр на щитках приборов советских авто — это циферблат со шкалой скоростей и стрелкой, а одометр — это внутри циферблата прямоугольный счетчик, с колесиками выпадающих цифр пробега. В нашем случае спидометр — это прибор циферблатного типа расположенный в центре приборки Логана 2, а показания одометра отображаются на экране дисплея.
При этом данные общего пробега выводятся на экран автоматически, после того, как будет запущен движок и обнулить эту накопительную информацию с момента начала эксплуатации авто никак не удастся, потому как она защищена заводскими настройками бортового компьютера.
Кстати, активация функций борткомпьютера осуществляется посредством нажатия на кнопку, что находится в торцевой части рычага управления, как омывателем, так и режимами работы дворников.
Информация, которая выводится борткомпьютером на экран
Что касается перечня данных, которые демонстрируются на дисплее, то это это информация, которая поступает от борткомпьютера в виде:
- демонстрации дневного пробега с предельными показаниями до до 1 тыс. км., а если быть точными, то вплоть до 999,9 преодоленных Логаном 2 километров;
- индикации актуального времени или отображения часов в формате 24 часов в сутках;
- общий литраж, потребленного топлива или расход горючего после крайнего обнуления;
- средний расход топлива. Эта информация является приблизительной, если пробег менее 500 км. Более точные данные среднего расхода отображаются на дисплее при достижении отметки более 500 км и вплоть до максимального параметра учета дневного пробега, а именно 999, 9 км;
- расстояния до момента окончания топлива. Этот параметр автоматически рассчитывается, а также постоянно обновляется в процессе движения транспортного средства;
- данные средней скорости после того, как был сделан крайний сброс этой информации;
- данные наружной температуры;
- отображение кодов ошибок относительно возможных неисправностей тех или иных систем и агрегатов Логан 2.
И после того как перечислены данные, которые отображаются на экране дисплея можно переходить к описанию самих значков, которые могут высвечиваться в том или ином месте на приборке Логана 2.
Обозначения и локации значков на панели приборов
Расположение почти что всех значков индикации на щитке приборов рассматриваемого авто обозначены на нижеследующем рисунке, а описания — под изображением приборки Логан 2:
- Тахометр электронного типа. Предназначен для демонстрации актуальных об/мин движка, а вернее, его коленвала. Все шкала разбита, начиная с 0 и, заканчивая 7. При этом цена деления между целыми числам равна 0,25.
- Иконка индикации АБС торможения. После того как заведется движок должна погаснуть. При нарушении функций антиблокировочной системы препятствованию скольжению колес при торможении значок горит постоянно.
- Оповещает о том, что неисправна система пассивной защиты или подушек безопасности.
- Сигнализирует о неожиданном торможении. После того, как движок заведется индикация должна прекратиться. При появлении сигнала в пути, следует сделать остановку для осмотра и проверки актуального состояния систем и агрегатов авто.
- Значок оповещения необходимости переключения повышенной скорости КПП. Как правило, иконка загорается, когда обороты движка приближаются к максимальным.
- Циферблат спидометра. Является демонстратором скорости авто. Разметка шкалы от 0 и вплоть 210 с ценой деления между цифровыми значениями равной 5 км.
- Сигнал предельной разрядки АКБ. Должен гаснуть после того, как движок заведется и генератор подаст напряжение на АКБ. Если индикация появляется в движении, то это свидетельствует либо о выходе из строя генератора (обрыве ремня привода генератора), либо — реле зарядки.
- Индикация левого поворотника. Если горит непрерывно или мигает слишком часто — это свидетельствует о перегоревшей лампе фонаря.
- Индикация ручника и актуального состояния системы тормозов. Если горит после включении зажигания — это значит недостаточный уровень в бачке жидкости для тормозов. Следующая причина сигнализации — это не снятый ручной тормоз.
- Сигнализация об активации правого поворотника.
- Значок сигнализирует о режиме ЭКО.
- Оповещает постоянным свечение об отключении ESP из-за неисправности. Если значок мигает — это свидетельствует о том, что произошла сработка системы динамической стабилизации.
- Индикация контроля ESP, а также ее нераздельной пары в виде ASR или системы, которая предотвращает потерю сцепления колес с дорогой. Загорается при срабатываниях этих систем.
- Дисплей борткомпьютера.
- Индикация зарезервированного горючего. Начинает сигнализировать, когда топлива хватит в пределах 80 км пути.
- Сигнализация сработки контроля круиза.
- Оповещение о включении контроля круиза.
- Сигнал скоростного ограничения. При достижении максимального скоростного параметра значок обретает рыжий цвет.
- Критический минимум уровня масла в поддоне. Должен гаснуть при запуске движка. В противном случае — нужен срочный долив моторного масла, а также срочный осмотр движка на утечку масла.
- Предпусковой разогрев движка. Парадокс в том, что производитель не предусмотрел эту опцию для российских потребителей.
- Индикация дальнего света.
- Индикация включения ближнего света.
- Сигнализирует о том, что включены ПТФ спереди.
- Оповещает о включении задних ПТФ.
- Подает сигнал о перегреве антифриза в системе охлаждения. Следует немедленно сделать остановку и после того, как остынет движок проверить уровень ОЖ в расширительном бачке, а также сделать осмотр на наличие утечки жидкости для охлаждения.
- Оповещает о необходимости перехода на нижнюю передачу. Желтый цвет индикации свидетельствует о критически низких оборотах движка под нагрузкой.
- Сигнализирует о проблемах движка. Значок должен гаснуть после того, как запустится мотор. Если горит при движении — это точно какая-то система либо узел силового агрегата вышли из строя. Надо срочно остановиться и позаботится о вызове эвакуатора.
- Сигнализация о критическом падении шинного давления.
- Оповещает о незакрытой или и о неплотно закрытой двери салона.
Вот, собственно, и все, как оповещающие, так и предупреждающие значки.
В завершение обзора приборки Логан 2 следует сказать, что она имеет вполне себе оптимальное информационное наполнение без излишеств. Логановедами из нашего гаражного сообщества замена этого оснащения на более крутую архитектуру, насколько нам известно не производилась.
Что касается кодов ошибок, которые борткомпьютером отображаются на экране приборки, то их перечисление, которое имеет, как говорится, несть конца перечесть. Поэтому новоявленным логоноведам, впрочем, как и всем авто обывателям предлагаем ознакомиться со схемой расшифровки кодов ошибок:
Важно! Относительно того, как снять (сбросить) те или иные коды ошибок, как, впрочем, и сделать сброс сервисных интервалов, то эти процедуры относятся к серьезной компьютерной диагностике, для осуществления которой необходимо обращаться в специализированные сервисные центры.
