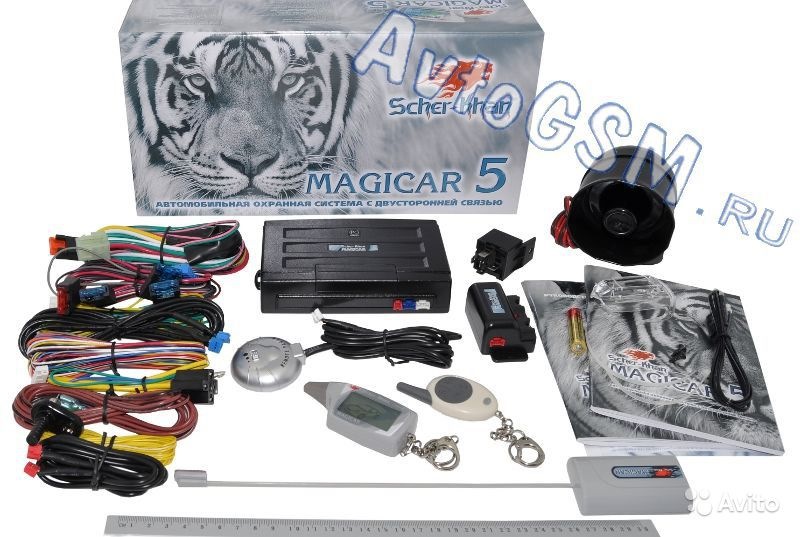

SCHER-KHAN MAGICAR 5 ошибка Р1693 Иммобилизатор-Ошибка приемопередатчика

связался я значит с москвой компанией мега-ф…
нашел о них инфу как то в записе в ботовике Тут

www.drive2.ru/l/2083352/

тел.: +7 (495) 649-7173 I факс: +7 (495) 649-7174 I e-mail: knyazev@mega-f.ru I web: www.mega-f.ru

нашелся их представитель у нас в Энгельсе скоро поедем к нему…

Магарам Абдулаев <magaram79@mail.ru>

моб.: +7 (903) 329-8884
моб.: +7 (905) 329-8884

вот и видео самой проблемы…

Источник

Ошибка p1693 Kia — Автогностика

ОБЩЕЕ ОПИСАНИЕ В систему иммобилайзера входят блоки PCM/ЭБУД и SMARTRA3, а также ключи зажигания со встроенным транспондером. PCM/ЭБУД проверяет ключ зажигания с использованием специального шифровального алгоритма с задействованием SMARTRA3 и транспондера. Алгоритм шифрования (между PCM/ЭБУД и SMARTRA3) разработан компанией BOSCH. Алгоритм шифрования (между PCM/ЭБУД и транспондером) относится к типу Hitag 2, который используется системами высокого уровня. При включенном зажигании блок PCM/ЭБУД выполняет аутентификацию SMARTRA3, затем — аутентификацию ключа. Двигатель можно запустить после подтверждения аутентификации ключа от SMARTRA3. Процедура программирования ключа начинается блоком PCM/ЭБУД с запроса PIN-кода от сканера. «Чистый» блок PCM/ЭБУД сохраняет PIN-код, после чего приступает к регистрации ключей. Зарегистрированный блок PCM/ЭБУД сравнивает PIN-код, полученный от сканера, с паролем автомобиля, записанным в транспондере. Если данные правильны, запускается процедура регистрации ключей. Сканер запрашивает разрешение на регистрацию первого ключа, после чего PCM/ЭБУД сначала регистрирует SMARTRA3, а затем — первый ключ. Если SMARTRA3 уже зарегистрирован, а PIN-код отличается, SMARTRA3 возвращает в PCM/ЭБУД информацию о неверном PIN-коде. В этом случае PCM/ЭБУД не может провести регистрацию ключей.

В случае неверного отклика от транспондера блок PCM/ЭБУД регистрирует код P1693.

Нет комментариев

Ошибка P1693, P1696 Kia — DRIVE2

Всем доброго дня!Вот столкнулся с элементарным))) возможно и вам кому то пригодится!Имеется автомобиль Кia Picanto 2007 с проблемой — време от времени — не угадаешь когда — от времени года не зависит — автомобиль не заводится! Раньше все время грешил на датчик температуры, так как синий индикатор (холодный двигатель) горит очень долго после запуска. Менял датчик — все тоже самое, ничего не изменилось. Сейчас вновь перед зимой решил разобраться с данной проблемой — думаю протестирую датчик и если что вновь заменю, а возможно еще и в проводке найду проблему. Подключив комп — выяснилось что датчик исправен, а синий индикатор горит аж до 60 градусов!В итоге проблема оказалась в простом -( были считаны ошибки Р1693, Р1696) — при включении зажигания опрашивается иммо ключ, о чем сигнализирует лампочка на приборной панели в виде авто желтого цвета с ключиком. При этом бензонасос срабатывает исправно, то есть получается иммо отрубает систему зажигания. Я на эту лампочку никогда сам внимания особо не обращал, а это зря! В итоге при включении зажигания — лампа должна обязательно загораться и гореть пока мотор не запустится. Есть маленькая поправка — если включить зажигание и подождать 30 сек, то лампочка гаснет и запуск авто не возможен.

И так — если лампа загорается и горит — авто заведется, если эта лампа не горит — запуска не будет, и чаще всего получается — мы крутим стартером — заливаем свечи, после чего с залитыми свечами сажаем АКБ и в итоге не куда не едем! А оказывается все просто — если лампа не зажглась — пробовать запустить даже не стоит! Выключаем зажигание и снова его включаем — как правило при повторном перезапуске зажигания — лампочка зажигается и запуск успешный!

Будьте внимательнее, всем удачи!

Киа Рио — P1693 Иммобилайзер- Ошибка приемопередатчика — Общие сведения — Диагностика и устранение неисправностей Kia Rio QB (2011-2017)

Система иммобилайзера автомобиля включает РСМ/ЕСМ, блок SMARTRA3 и ключи зажигания со встроенным транспондером. РСМ/ЕСМ выполняет проверку ключа зажигания посредством специального алгоритма шифрования с помощью SMARTRA3 и транспондера. При обмене данными между PCM/ECM и SMARTRA3 используется алгоритм шифрования компании BOSCH, а между PCM/ECM и транспондером — алгоритм шифрования Hitag 2 типа, имеющий более высокий уровень безопасности. При включении зажигания РСМ/ЕСМ выполняет идентификацию ключа после идентификации SMARTRA3. Запуск двигателя возможен после подтверждения идентификации блоком SMARTRA3. Процедура обучения ключа запускается по запросу PIN-кода РСМ/ЕСМ от скан-тестера. «Чистый» РСМ/ЕСМ сохраняет PIN-код, после чего возможен запуск Обучения ключа. «Обученный» РСМ/ЕСМ сравнивает PIN-код от тестера с паролем автомобиля в транспондере. Если данные правильны, становится возможным запуск Обучения ключа. Скан-тестер запрашивает обучение первого ключа, его регистрирование сначала осуществляется в SMARTRA3, а затем в РСМ/ЕСМ. Если SMARTRA3 находится в «обученном» состоянии, а PIN-код отличается, SMARTRA3 вернет неверные данные PIN в РСМ/ЕСМ. В этом случае РСМ/ЕСМ не сможет выполнить процедуру обучения ключа.

ОПИСАНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕИСПРАВНОСТИ

В случае нештатного отклика от транспондера ЭБУД регистрирует код P1693.

УСЛОВИЕ РЕГИСТРАЦИИ ДИАГНОСТИЧЕСКОГО КОДА НЕИСПРАВНОСТИ

Позиция

Условие регистрации

Возможная причина

Cтратегия регистрации DTC

1.	Искаженные данные от передатчика

2.	В магнитном поле находится более одного транспондера

3.	В магнитном поле нет транспондера (ключ без транспондера)

Условия активации

Пороговое значение

a.	Искаженные данные от передатчика

a.	В магнитном поле находится более одного транспондера

a.	В магнитном поле нет транспондера (ключ без транспондера)

Продолжительность проверки

Отказоустойчивость

Рис.1) Нормальная форма сигнала антенны и линии передачи данных иммобилайзера при включеннии зажигании (OFF→ON) (TP: Транспондер).

ДИАГНОСТИКА ОТКАЗОВ ИММОБИЛАЙЗЕРА

Связь между ЭБУД и SMARTRA.
Функции SMARTRA и передатчика.
Данные (сохраненные в ЭБУД для работы
иммобилайзера).

Приведенная ниже таблица показывает соответствие
отказов, имеющих отношение к иммобилайзеру, применительно к каждому
типу:

Отказы, имеющие отношение к иммобилайзеру	Типы отказов	Диагностические коды
Неисправность PCM (ЭБУД)		P1610
Неисправность передатчика в ключе	Передатчик не находится в режиме пароля Произошло изменение данных при передаче их приемопередатчиком.	P1674 (Ошибка состояния передатчика)
Неисправность передатчика в ключе		P1675 (Ошибка программирования передатчика)
Неисправность блока SMARTRA		P1676 (Ошибка сообщения SMARTRA)
Неисправность блока SMARTRA	«Чистый» блок SMARTRA при запрограммированной системе EMS Нейтральный блок SMARTRA при запрограммированной системе EMS Неверная аутентификация EMS и SMARTRA Блокировка SMARTRA	P169A (Сбой аутентификации SMARTRA)
Неисправность блока SMARTRA	Нет ответа от SMARTRA Ошибка кольцевой антенны Ошибка канала обмена данными (разрыв/короткое замыкание и пр.) Недопустимое сообщение от SMARTRA в блок PCM (ЭБУД)	P1690 (Блок SMARTRA не отвечает)
Неисправность кольцевой антенны		P1691 (Ошибка кольцевой антенны)
Неисправен индикатор иммобилайзера		P1692 (Ошибка контрольной лампы иммобилайзера)
Неисправность передатчика в ключе	Искаженные данные от передатчика В магнитном поле (антенной катушки) находится более одного передатчика Нет передатчика (ключ без передатчика) в магнитном поле (антенной катушки)	P1693 (Ошибка ответа передатчика/неверный ответ)
Неисправность PCM (ЭБУД)		P1694 (Ошибка сообщения PCM (ЭБУД))
Сбой внутреннего ПЗУ (ЭСППЗУ) блока PCM (ЭБУД)	Сбой внутреннего ПЗУ (ЭСППЗУ) блока PCM (ЭБУД) Ошибка при записи данных во встроенную постоянную память (ЭСППЗУ)	P1695 (Ошибка памяти PCM (ЭБУД))
Отказ ключа		P1696 (отказ при распознавании)
(Сбой сканера Hi- Scan)		P1697
Заблокировано таймером		P1699 (Превышен предел двойного включения зажигания)

P1693 Иммобилайзер, ошибка транспондера — Автосервис (ремонт) Киа, Хендай в Москве

ОБЩЕЕ ОПИСАНИЕ В систему иммобилайзера входят блоки PCM/ЭБУД и SMARTRA3, а также ключи зажигания со встроенным транспондером. PCM/ЭБУД проверяет ключ зажигания с использованием специального шифровального алгоритма с задействованием SMARTRA3 и транспондера. Алгоритм шифрования (между PCM/ЭБУД и SMARTRA3) разработан компанией BOSCH. Алгоритм шифрования (между PCM/ЭБУД и транспондером) относится к типу Hitag 2, который используется системами высокого уровня. При включенном зажигании блок PCM/ЭБУД выполняет аутентификацию SMARTRA3, затем – аутентификацию ключа. Двигатель можно запустить после подтверждения аутентификации ключа от SMARTRA3. Процедура программирования ключа начинается блоком PCM/ЭБУД с запроса PIN-кода от сканера. «Чистый» блок PCM/ЭБУД сохраняет PIN-код, после чего приступает к регистрации ключей. Зарегистрированный блок PCM/ЭБУД сравнивает PIN-код, полученный от сканера, с паролем автомобиля, записанным в транспондере. Если данные правильны, запускается процедура регистрации ключей.

Сканер запрашивает разрешение на регистрацию первого ключа, после чего PCM/ЭБУД сначала регистрирует SMARTRA3, а затем – первый ключ. Если SMARTRA3 уже зарегистрирован, а PIN-код отличается, SMARTRA3 возвращает в PCM/ЭБУД информацию о неверном PIN-коде. В этом случае PCM/ЭБУД не может провести регистрацию ключей.

ОПИСАНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕИСПРАВНОСТИ

В случае неверного отклика от транспондера блок PCM/ЭБУД регистрирует код P1693.

УСЛОВИЕ РЕГИСТРАЦИИ ДИАГНОСТИЧЕСКОГО КОДА НЕИСПРАВНОСТИ

Позиция

Условие регистрации

Возможная причина

Cтратегия регистрации DTC

1.	Искаженные данные от передатчика

2.	В магнитном поле находится более одного транспондера

3.	В магнитном поле нет транспондера (ключ без транспондера)

Условия активации

Пороговое значение

•	Искаженные данные от передатчика

•	В магнитном поле находится более одного транспондера

•	В магнитном поле нет транспондера (ключ без транспондера)

Продолжительность проверки

Отказоустойчивость

обсуждение

СПИСОК КОДОВ НЕИСПРАВНОСТИ ИММОБИЛАЙЗЕРА (SMARTRA)

№

Код неисправности

Описание стратегии контроля

P1610

Иммобилайзер подключен к системе управления
двигателем EMS, в которой подключение иммобилайзера не
предусмотрено

P1674

Ошибка состояния передатчика

P1675

Ошибка программирования передатчика

P1676

ошибка сообщения блока SMARTRA

P169A

Сбой аутентификации SMARTRA

P1690

Блок SMARTRA не отвечает

P1691

Ошибка кольцевой антенны

P1693

Приемопередатчик не дает ответа / дает неверный
ответ

P1694

Ошибка СООБЩЕНИЯ БЛОКА EMS

P1695

Ошибка ПАМЯТИ БЛОКА EMS

P1696

Отказ при распознавании

P1697

Ошибка сообщения диагностического сканера
HI-SCAN

P1699

Две повторных попытки

Источник

P1693 Иммобилайзер, ошибка транспондера — Автосервис АвтоМиг в Москве

Описание ошибки P1693
В систему иммобилайзера входят блоки PCM/ЭБУД и SMARTRA3, а также ключи зажигания со встроенным транспондером.
PCM/ЭБУД проверяет ключ зажигания с использованием специального шифровального алгоритма с задействованием SMARTRA3 и транспондера.
Алгоритм шифрования (между PCM/ЭБУД и SMARTRA3) разработан компанией BOSCH.
Алгоритм шифрования (между PCM/ЭБУД и транспондером) относится к типу Hitag 2, который используется системами высокого уровня. При включенном зажигании блок PCM/ЭБУД выполняет аутентификацию SMARTRA3, затем – аутентификацию ключа. Двигатель можно запустить после подтверждения аутентификации ключа от SMARTRA3.
Процедура программирования ключа начинается блоком PCM/ЭБУД с запроса PIN-кода от сканера. «Чистый» блок PCM/ЭБУД сохраняет PIN-код, после чего приступает к регистрации ключей. Зарегистрированный блок PCM/ЭБУД сравнивает PIN-код, полученный от сканера, с паролем автомобиля, записанным в транспондере. Если данные правильны, запускается процедура регистрации ключей.
Сканер запрашивает разрешение на регистрацию первого ключа, после чего PCM/ЭБУД сначала регистрирует SMARTRA3, а затем – первый ключ. Если SMARTRA3 уже зарегистрирован, а PIN-код отличается, SMARTRA3 возвращает в PCM/ЭБУД информацию о неверном PIN-коде. В этом случае PCM/ЭБУД не может провести регистрацию ключей. В случае неверного отклика от транспондера блок PCM/ЭБУД регистрирует код P1693.

Возможная причина ошибки P1693
Искаженные данные от передатчика
В магнитном поле находится более одного транспондера
В магнитном поле нет транспондера (ключ без транспондера)

P1693 Ошибка иммобилайзера-транспондера KIA

Уровень важности ремонта: 3/3

P1693 KIA Возможные причины

Неисправный транспондер ключа зажигания
Транспондер ключа зажигания не запрограммирован
Неисправный модуль управления двигателем (ЕСМ)

Как исправить код P1693 KIA?

Стоимость диагностики P1693 KIA код

Трудоемкость: 1.0

Возможные симптомы

Горит индикатор двигателя (или предупреждающий сигнал о скором обслуживании двигателя)

P1693 KIA Описание

OBDII диагностика. Определение кода неисправности для кода P1693. Причины появления ошибки P1693

Определение кодов неисправностей диагностики OBDII / EOBD

Если ваш автомобиль поддерживает OBD II или EOBD, вы уже можете использовать почти 5000 общих кодов OBDII. Эти коды относятся к серии PowerTrain (P0XXX, P2XXX, P34XX), серии Body (B0XXX), серии шасси (C0XXX), серии Network (U0XXX, U2XXX, U3XXX).

Также есть список из более чем 13500 дополнительных кодов производителя.

Chrysler / Dodge / Jeep:

Сопутствующий код неисправности был установлен как в ECM, так и в PCM

Citroen / Peugeot:

Неисправность цепи управления турбонаддувом

Низкое напряжение цепи тахометра

Mercedes:

Цепь управления турбонаддувом

Электронное управление дроссельной заслонкой контролирует уровень 2/3

переключатель дроссельной заслонки с электроприводом и переключатель впрыска топлива

Plymouth:

DTC обнаружен в ECM или PCM

Porsche:

Индикатор неисправности лампы

Check Engine Light Short To B +

Circuit Fault

Toyota:

OCV Closed Неисправность

Vol kswagen / Audi:

Короткое замыкание световой индикации неисправности на B +

Volvo:

Короткое замыкание световой индикации неисправности на B +

Diagnóstico de automotriz OBDII. Descripción de código de falla P1693. Причина ошибки P1693

Описание программного обеспечения OBDII / EOBD

Si su vehículo tiene OBD II или EOBD, используется для использования в казино 5.000 códigos OBDII genéricos. Estos códigos son de Серия Motor (P0XXX, P2XXX, P34XX), Serie Carroceria (B0XXX), Serie de chasis (C0XXX), Serie de Comunicación (U0XXX, U2XXX, U3XXX).

También hay una lista de más de 13.500 códigos específicos del fabricante adicional.

Introduzca el código:

Chrysler / Dodge / Jeep:

Сопутствующий код неисправности был установлен как в ECM, так и в PCM

Citroen / Peugeot:

Неисправность цепи управления турбонаддувом

Низкое напряжение цепи тахометра

Mercedes:

Цепь управления турбонаддувом

Электронное управление дроссельной заслонкой контролирует уровень 2/3

переключатель дроссельной заслонки с электроприводом и переключатель впрыска топлива

Plymouth:

DTC обнаружен в ECM или PCM

Porsche:

Индикатор неисправности лампы

Check Engine Light Short To B +

Circuit Fault

Toyota:

OCV Closed Неисправность

Vol kswagen / Audi:

Короткое замыкание световой индикации неисправности на B +

Volvo:

Короткое замыкание световой индикации неисправности на B +

Источник

Ошибка p1693 Kia — Автогностика

В случае неверного отклика от транспондера блок PCM/ЭБУД регистрирует код P1693.

Ошибка P1693, P1696 Kia — DRIVE2

Будьте внимательнее, всем удачи!

Киа Рио — P1693 Иммобилайзер- Ошибка приемопередатчика — Общие сведения — Диагностика и устранение неисправностей Kia Rio QB (2011-2017)

ОПИСАНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕИСПРАВНОСТИ

В случае нештатного отклика от транспондера ЭБУД регистрирует код P1693.

УСЛОВИЕ РЕГИСТРАЦИИ ДИАГНОСТИЧЕСКОГО КОДА НЕИСПРАВНОСТИ

Cтратегия регистрации DTC

Искаженные данные от передатчика

В магнитном поле находится более одного транспондера

В магнитном поле нет транспондера (ключ без транспондера)

Искаженные данные от передатчика

В магнитном поле находится более одного транспондера

В магнитном поле нет транспондера (ключ без транспондера)

ДИАГНОСТИКА ОТКАЗОВ ИММОБИЛАЙЗЕРА

Связь между ЭБУД и SMARTRA.
Функции SMARTRA и передатчика.
Данные (сохраненные в ЭБУД для работы иммобилайзера).

Приведенная ниже таблица показывает соответствие отказов, имеющих отношение к иммобилайзеру, применительно к каждому типу:

Отказы, имеющие отношение к иммобилайзеру

Неисправность PCM (ЭБУД)	P1610
Неисправность передатчика в ключе	Передатчик не находится в режиме пароля Произошло изменение данных при передаче их приемопередатчиком.	P1674 (Ошибка состояния передатчика)
Неисправность передатчика в ключе	P1675 (Ошибка программирования передатчика)
Неисправность блока SMARTRA	P1676 (Ошибка сообщения SMARTRA)
Неисправность блока SMARTRA	«Чистый» блок SMARTRA при запрограммированной системе EMS Нейтральный блок SMARTRA при запрограммированной системе EMS Неверная аутентификация EMS и SMARTRA Блокировка SMARTRA	P169A (Сбой аутентификации SMARTRA)
Неисправность блока SMARTRA	Нет ответа от SMARTRA Ошибка кольцевой антенны Ошибка канала обмена данными (разрыв/короткое замыкание и пр.) Недопустимое сообщение от SMARTRA в блок PCM (ЭБУД)	P1690 (Блок SMARTRA не отвечает)
Неисправность кольцевой антенны	P1691 (Ошибка кольцевой антенны)
Неисправен индикатор иммобилайзера	P1692 (Ошибка контрольной лампы иммобилайзера)
Неисправность передатчика в ключе	Искаженные данные от передатчика В магнитном поле (антенной катушки) находится более одного передатчика Нет передатчика (ключ без передатчика) в магнитном поле (антенной катушки)	P1693 (Ошибка ответа передатчика/неверный ответ)
Неисправность PCM (ЭБУД)	P1694 (Ошибка сообщения PCM (ЭБУД))
Сбой внутреннего ПЗУ (ЭСППЗУ) блока PCM (ЭБУД)	Сбой внутреннего ПЗУ (ЭСППЗУ) блока PCM (ЭБУД) Ошибка при записи данных во встроенную постоянную память (ЭСППЗУ)	P1695 (Ошибка памяти PCM (ЭБУД))
Отказ ключа	P1696 (отказ при распознавании)
(Сбой сканера Hi- Scan)	P1697
Заблокировано таймером	P1699 (Превышен предел двойного включения зажигания)

P1693 Иммобилайзер, ошибка транспондера — Автосервис (ремонт) Киа, Хендай в Москве

ОБЩЕЕ ОПИСАНИЕ В систему иммобилайзера входят блоки PCM/ЭБУД и SMARTRA3, а также ключи зажигания со встроенным транспондером. PCM/ЭБУД проверяет ключ зажигания с использованием специального шифровального алгоритма с задействованием SMARTRA3 и транспондера. Алгоритм шифрования (между PCM/ЭБУД и SMARTRA3) разработан компанией BOSCH. Алгоритм шифрования (между PCM/ЭБУД и транспондером) относится к типу Hitag 2, который используется системами высокого уровня. При включенном зажигании блок PCM/ЭБУД выполняет аутентификацию SMARTRA3, затем – аутентификацию ключа. Двигатель можно запустить после подтверждения аутентификации ключа от SMARTRA3. Процедура программирования ключа начинается блоком PCM/ЭБУД с запроса PIN-кода от сканера. «Чистый» блок PCM/ЭБУД сохраняет PIN-код, после чего приступает к регистрации ключей. Зарегистрированный блок PCM/ЭБУД сравнивает PIN-код, полученный от сканера, с паролем автомобиля, записанным в транспондере. Если данные правильны, запускается процедура регистрации ключей.

ОПИСАНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕИСПРАВНОСТИ

В случае неверного отклика от транспондера блок PCM/ЭБУД регистрирует код P1693.

УСЛОВИЕ РЕГИСТРАЦИИ ДИАГНОСТИЧЕСКОГО КОДА НЕИСПРАВНОСТИ

Позиция

Условие регистрации

Возможная причина

Cтратегия регистрации DTC

1.	Искаженные данные от передатчика

2.	В магнитном поле находится более одного транспондера

3.	В магнитном поле нет транспондера (ключ без транспондера)

Условия активации

Пороговое значение

•	Искаженные данные от передатчика

•	В магнитном поле находится более одного транспондера

•	В магнитном поле нет транспондера (ключ без транспондера)

Продолжительность проверки

Отказоустойчивость

СПИСОК КОДОВ НЕИСПРАВНОСТИ ИММОБИЛАЙЗЕРА (SMARTRA)

Описание стратегии контроля

Иммобилайзер подключен к системе управления двигателем EMS, в которой подключение иммобилайзера не предусмотрено

Источник

P1693 Иммобилайзер, ошибка транспондера — Автосервис АвтоМиг в Москве

P1693 Ошибка иммобилайзера-транспондера KIA

Уровень важности ремонта: 3/3

P1693 KIA Возможные причины

Неисправный транспондер ключа зажигания
Транспондер ключа зажигания не запрограммирован
Неисправный модуль управления двигателем (ЕСМ)

Как исправить код P1693 KIA?

Проверьте «Возможные причины», перечисленные выше. Осмотрите соответствующий жгут проводов и разъемы. Проверьте наличие поврежденных компонентов и поищите сломанные, изогнутые, выдвинутые или корродированные контакты разъема.

Стоимость диагностики P1693 KIA код

Трудоемкость: 1.0

Стоимость диагностики кода KIA P1693 составляет 1,0 час труда. Стоимость ремонта автомобиля зависит от местоположения, марки и модели вашего автомобиля и даже от типа двигателя. Большинство автомастерских берут от 75 до 150 долларов в час.

Возможные симптомы

Горит индикатор двигателя (или предупреждающий сигнал о скором обслуживании двигателя)

P1693 KIA Описание

Система иммобилайзера автомобиля состоит из модуля управления двигателем ( ECM ), SMARTRA3 и ключей зажигания со встроенным транспондером.Контроллер ECM выполняет проверку ключа зажигания с помощью специального алгоритма шифрования с SMARTRA3 и транспондером. При включенном IGN ECM выполняет аутентификацию ключа после аутентификации SMARTRA3. Двигатель можно запустить, когда аутентификация ключа будет подтверждена SMARTRA3. Диагностический код неисправности (DTC) устанавливается в случае повреждения или отсутствия данных от транспондера.

Помогите нам улучшить AutoCodes.com. Оставьте комментарий ниже или сообщите нам, поможет ли приведенная выше информация исправить код.Каковы симптомы кода P1693 Kia на вашем автомобиле? Вы заменили какие-либо части?

Любая информация приветствуется. Спасибо Включите JavaScript для просмотра AutoCodes.com Powered by Disqus. ,

OBDII диагностика. Определение кода неисправности для кода P1693. Причины появления ошибки P1693

Определение кодов неисправностей диагностики OBDII / EOBD

Также есть список из более чем 13500 дополнительных кодов производителя.

Введите код:

Chrysler / Dodge / Jeep:

Сопутствующий код неисправности был установлен как в ECM, так и в PCM

Citroen / Peugeot:

Неисправность цепи управления турбонаддувом

Ford:

Неисправность цепи управления турбонаддувом

GM:

Низкое напряжение цепи тахометра

Mercedes:

Цепь управления турбонаддувом

Mini:

Электронное управление дроссельной заслонкой контролирует уровень 2/3 ~ переключатель дроссельной заслонки с электроприводом и переключатель впрыска топлива

Plymouth:

DTC обнаружен в ECM или PCM

Porsche:

Индикатор неисправности лампы

Saab:

Check Engine Light Short To B +

Saturn

Circuit Fault

Ошибка цепи

Toyota:

OCV Closed Неисправность

Vol kswagen / Audi:

Короткое замыкание световой индикации неисправности на B +

Volvo:

Короткое замыкание световой индикации неисправности на B +

Diagnóstico de automotriz OBDII. Descripción de código de falla P1693. Причина ошибки P1693

Описание программного обеспечения OBDII / EOBD

También hay una lista de más de 13.500 códigos específicos del fabricante adicional.

Introduzca el código:

Chrysler / Dodge / Jeep:

Сопутствующий код неисправности был установлен как в ECM, так и в PCM

Citroen / Peugeot:

Неисправность цепи управления турбонаддувом

Ford:

Неисправность цепи управления турбонаддувом

GM:

Низкое напряжение цепи тахометра

Mercedes:

Цепь управления турбонаддувом

Mini:

Plymouth:

DTC обнаружен в ECM или PCM

Porsche:

Индикатор неисправности лампы

Saab:

Check Engine Light Short To B +

Saturn

Circuit Fault

Ошибка цепи

Toyota:

OCV Closed Неисправность

Vol kswagen / Audi:

Короткое замыкание световой индикации неисправности на B +

Volvo:

Короткое замыкание световой индикации неисправности на B +

Смотрите также

Источник

dana563

23.05.11 |

ответить
| цитировать

| ссылка

Всем доброго времени суток!

Моя машинка опять перестала заводиться с первого раза. То со 2, то с 5. А то вобще никак.

Грешила на кольца бензонасоса и в этот раз, но диагностика показала код ошибки Р1693 («иммобилизатор — ошибка приемопередатчика». Подскажите, что делать? Кто-нибудь сталкивался с такой проблемой?

Gennady

Hyundai Getz

Средний Урал

Cообщений: 1145

Ищите в этом форуме (недалеко — 2 или 3 стр вниз) творения OLEUSA с аналогичным названием, (умел бы дал ссылку-отсылку грамотную)

Asl

dana563:
Подскажите, что делать? Кто-нибудь сталкивался с такой проблемой?

С большей доли вероятности, можно сказать, что проблема связанна с контактами антены иммобилайзера.
Вот здесь тема где обсуждались способы устранения этого явления.

dana563

Всем спасибо. нашла. почитала. Контакты чистили (причем на каждом ТО), но в этот раз не помогло(

В сервисе сказали антенна иммо под замену(

Messir

to dana563: Значит меняйте антену. И требуйте гарантии на диагноз — Вы платите за это деньги!

dana563

Будут менять по гарантии. Это +. Но ждать, пока ее привезут из Москвы неделю. Это -.

А есть вероятность того, что в один «прекрасный» момент машина совсем не заведется?

эксперт модели
Hyundai Getz

OleUsa

Messir

OleUsa: Есть. И очень большая. #

Согласен…

dana563

Значит, лучше пока поставить на прикол, пока антенну не привезут?

Кстати, забыла написать, после сброса ошибки машина пока заводится с первого раза. Тьфу-тьфу-тьфу)

эксперт модели
Hyundai Getz

OleUsa

Вам решать. Наша задача поделиться опытом рассказать,что было, что есть, что будет*). А уж как вам поступить рисковать или нет тут уж сами.

dana563

Messir

dana563: Значит, лучше пока поставить на прикол, пока антенну не привезут?
Кстати, забыла написать, после сброса ошибки машина пока заводится с первого раза. Тьфу-тьфу-тьфу) #

Ну значит катайтесь, пока заводится. на ходу она уж точно не заглохнет.

эксперт модели
Hyundai Getz

OleUsa

ПОИСК ПО САЙТУ

Наши автомобильные эксперты отвечают на все ваши вопросы. Зарегистрируйтесь и задайте вопрос.

Источник

Внешняя температура +55 и погасла OFF на климате (2)

Вторичный рынок NF (5)

Форсунки топливные на дорик 2,4 (2)

Неуверенный холодный старт. Регулярно. (2)

Радиатор (0)

ошибока P1693 — неисправность транспорзера иммобилайзера

lisunova

Дата: Пятница, 04.05.2012, 14:10 | Сообщение # 1

Генерал-майор

Группа: Проверенные

Статус: Offline

Здравствуйте, машина периодически не заводиться с первого раза. Диагностика показала наличие ошибок P1693 — неисправность транспорзера иммобилайзера ( якобы Замена антенны иммобилайзера, но могу ошибаться).
Приходиться стоять на месте и ожидать пока енто чудо заработает.
Просто слов нет. А в последнее время стала глохнуть на ходу .
Подскажите пожалуйста как быть?
-Можно ли прозванить антену ?
-Может стоило перепрошить или перекодировать?
-Нужно ли менять сам блок иммобилайзера?

и есть ли среди нас товарищи которые смогли бы помочь, либо показать вектор дальнейших действий?
накопал децл инфы http://www.electron-avto.ru/service/immohyundai/

Буду рад любой информации строго по теме вопроса….. angry

была SONATA NF GLS 2.4

Сообщение отредактировал lisunova — Пятница, 04.05.2012, 14:25

DiMM

Дата: Пятница, 04.05.2012, 14:32 | Сообщение # 2

Генералиссимус

Группа: Член клуба

Статус: Offline

А у вас второго ключа не было? если транспондер находится в ключе, то можно было бы исключить половину ваших вопросов

HYUNDAI SONATA NF 2.4 AT 2008 100 тыс.км [рестайл]
была HYUNDAI NF 2.4 GLS AKПП 2006 57-116 т.км [дорестайл]

Сообщение отредактировал DiMM — Пятница, 04.05.2012, 14:33

Romires

Дата: Пятница, 04.05.2012, 14:34 | Сообщение # 3

Аудиофил

Группа: Член клуба

Статус: Offline

При такой ошибке сервисмены обычно меняют антенну иммо, как наименее затратный метод. Если проблема повторяется, то меняют блок иммо.

Была NF Sonata 2.4 АКПП 2008 F/L (рестайл)
Сейчас KIA Sorento XM 2011 2.4 АКПП Premium, 7 мест.
KIA OPTIMA видел, но покупать не буду!

nuss

Дата: Пятница, 04.05.2012, 14:40 | Сообщение # 4

Главный эксперт

Группа: Член клуба

Статус: Offline

Антенна иммобилайзера, на сколько я понимаю, это обычная катушка, встроенная в замок зажигания. Принцип работы такой же как и система брелка домофона. Катушку можно прозвонить омметром. Скорее всего обрыв катушки.
Стоит катушка в замке зажигания

95401-3K000 стоит 600р

Ну или паять. Выбор за Вами cool

NF 2.0i MT 2007 была..
WINGLE-3 2011 сожгли
HOVER-H3 2012 сейчас

lisunova

Дата: Суббота, 05.05.2012, 13:34 | Сообщение # 5

Генерал-майор

Группа: Проверенные

Статус: Offline

Сегодня проверил антену — она более чем отличная, работает на ура.
Остаётся два варианта
1. Иммобилайзер
2.Сигнализация ( Black Bug) осталась от старого хозяина модель не известна. sad

была SONATA NF GLS 2.4

intern

Дата: Суббота, 05.05.2012, 13:57 | Сообщение # 6

Эксперт

Группа: Модераторы

Статус: Offline

lisunova,
Если проверка проводилась только через проверку сопротивления, то однозначно вынести приговор не получится, т.к при всей кажущейся простоте антенна это высокочастотное устройство, электрические параметры которого много более сложны чем просто сопротивление постоянному току. К сожалению на данный момент под рукой нет доков, а то у меня вызывает сомнение в причастности антенны вообще, т.к трансподер иммобилайзера располагается непосредственно в теле ключа. Кстати, другой ключ использовать не пытались?

NF 2.4 MT 2006 [Minsk BY]

Romires

Дата: Суббота, 05.05.2012, 14:00 | Сообщение # 7

Аудиофил

Группа: Член клуба

Статус: Offline

Quote (lisunova)

Сегодня проверил антену — она более чем отличная, работает на ура.

А как проверяли?

Quote (lisunova)

Сигнализация ( Black Bug) осталась от старого хозяина модель не известна.

Дык мозги не могут диагностировать нештатное оборудование, сига здесь не причем.

Была NF Sonata 2.4 АКПП 2008 F/L (рестайл)
Сейчас KIA Sorento XM 2011 2.4 АКПП Premium, 7 мест.
KIA OPTIMA видел, но покупать не буду!

lisunova

Дата: Суббота, 05.05.2012, 14:28 | Сообщение # 8

Генерал-майор

Группа: Проверенные

Статус: Offline

Quote (Romires)

А как проверяли?

Проверял при помощи мультиметра — показало значение равное 08.8 Ом

Quote (Romires)

сига здесь не причем.

А вот на счет этого есть сомнения — до момента запуска и обнаружения ошибки, именно она (сигнализация) являлась ускорителем запуска. Стоило поставить и снять на сигнализацию как выход из положения находился быстрее.
Возможно я ошибаюсь и не совсем понимаю работу сигнализации…. но грешу пока на нее.
Как обьяснить, что во время движения (как например сегодня) машина стала полностью не управляема в результате отсутствия сигнала зажигания, есть предположение что иммобилайзер сигнализации не нашёл метку, что в последующем и привело к блокировки двигателя.

была SONATA NF GLS 2.4

DiMM

Дата: Суббота, 05.05.2012, 15:14 | Сообщение # 9

Генералиссимус

Группа: Член клуба

Статус: Offline

Quote (lisunova)

но грешу пока на нее

У Вас такая штука есть?

Была у меня история на камри 2006 г.в….батарейка 2032 внутри этого устройства пришла в негодность, и блэк баг не с первого раза обнаруживался….пока не раздавался сигнал -ответ, что ключ найден, все попытки уехал приводили к остановке двигателя через неск секунд…

Таких брелков было два…поменял батарейку и все.

HYUNDAI SONATA NF 2.4 AT 2008 100 тыс.км [рестайл]
была HYUNDAI NF 2.4 GLS AKПП 2006 57-116 т.км [дорестайл]

nuss

Дата: Суббота, 05.05.2012, 15:23 | Сообщение # 10

Главный эксперт

Группа: Член клуба

Статус: Offline

Quote (lisunova)

Похоже проблемка то в сигнализации. Попытаюсь объяснить работу сигнализации с штатным иммобилайзером.

1. Блокировка зажигания. В противоугонных целях реле автосигнализации может разрывать цепь зажигания. Тогда при постановке на охрану машина не заведется (независимо от наличия/отсутствия штатного иммобилайзера). Если релюшка померла или глюканул сам блок сигнализации, то может произойти вышеописанное пропадание напряжения «зажигание вкл».

2. Работа иммобилайзера. Иммобилайзер при включенном зажигании, в момент пуска двигателя, через свою антенну-катушку создает магнитное поле. Магнитное поле наводится на катушку внутри в ключа зажигания и в чипе ключа появляется питающее напряжения. Чип ключа обменивается с блоком иммобилайзера кодами посредством генерации импульсов по той же связи катушка-катушка. Блок иммобилайзера проверяет код и разрешает блоку ЭСУД запустить двигатель.

3. Обход штатного иммобилайзера для работы функции автозапуска сигнализации. Для этих целей:
1) один из ключ зажигания прячется под панель приборов в непосредственной близости от катушки иммобилайзера или в более удаленном месте (обматывается катушкой и соединяетяс проводом с дополнительной катушкой намотанной около антенны иммобилайзера);
или
2) устанавливается блок обхода иммобилайзера в потайном месте. Ключ зажигания или его чип устанавливаются в этот блок или блок программируется на этот ключ, блок активируется «реле обхода иммобилайзера» от сигнализации. Прием/передача данных с блока обхода до антенны иммобилайзера осуществляется установленной параллельно антенне иммобилайзера еще одной антенны от блока обхода иммобилайзера.

Вот и смотри, lisunova, где что глючит, начни с Black Bug

NF 2.0i MT 2007 была..
WINGLE-3 2011 сожгли
HOVER-H3 2012 сейчас

Romires

Дата: Суббота, 05.05.2012, 15:45 | Сообщение # 11

Аудиофил

Группа: Член клуба

Статус: Offline

Quote (DiMM)

Была у меня история на камри 2006 г.в….батарейка 2032 внутри этого устройства пришла в негодность, и блэк баг не с первого раза обнаруживался

Блэкбаг заранее предупреждает сингалом о близком разряде батареи брелка.

Была NF Sonata 2.4 АКПП 2008 F/L (рестайл)
Сейчас KIA Sorento XM 2011 2.4 АКПП Premium, 7 мест.
KIA OPTIMA видел, но покупать не буду!

DiMM

Дата: Суббота, 05.05.2012, 15:53 | Сообщение # 12

Генералиссимус

Группа: Член клуба

Статус: Offline

Quote (Romires)

Блэкбаг заранее предупреждает сингалом о близком разряде батареи брелка.

кого предупреждает? ….
просто срабатывал через раз….
водил брелком по консоли как шаман…пикнет можно ехать…а не пикнет …перегородишь дорогу…у меня так было))))и ни туда ни сюда

HYUNDAI SONATA NF 2.4 AT 2008 100 тыс.км [рестайл]
была HYUNDAI NF 2.4 GLS AKПП 2006 57-116 т.км [дорестайл]

Romires

Дата: Суббота, 05.05.2012, 16:20 | Сообщение # 13

Аудиофил

Группа: Член клуба

Статус: Offline

Quote (DiMM)

При опросе метки если батарея садится блэкбаг издает предупреждающий трехкратный «пик». По крайней мере у меня так. Если сигнал один, то батарея в норме. Если метка не определяется при нормальной батарейке, то ей мешает какая-то помеха — возможно телефон, комп, вторая метка и т.п. В этом случае метка подносится вплотную к месту установки антенны (нормальный установщик всегда это место указывает в гарантийном талоне или иных сопроводительных документах).

Была NF Sonata 2.4 АКПП 2008 F/L (рестайл)
Сейчас KIA Sorento XM 2011 2.4 АКПП Premium, 7 мест.
KIA OPTIMA видел, но покупать не буду!

lisunova

Дата: Суббота, 05.05.2012, 22:27 | Сообщение # 14

Генерал-майор

Группа: Проверенные

Статус: Offline

Quote (DiMM)

У Вас такая штука есть?

Во-во она самая… wink
Залез на сайт ентой фирмы а там их вагон с тележкой — какая мая осталась загадкой.

Quote (DiMM)

в….батарейка 2032 внутри этого устройства пришла в негодность, и блэк баг не с первого раза обнаруживался….

Батарейку поменял две недели назад, посажена почти в ноль-замена проблему не решила.

Quote (DiMM)

…перегородишь дорогу…у меня так было))))и ни туда ни сюда

Знаком с такой историей (весьма не приятные впечатления — заглохнуть на перекрестке как на зло ровно на середине и видеть лица с мимикой на губах НА и В).

Quote (Romires)

то ей мешает какая-то помеха — возможно телефон, комп

даное предположение не безосновательное (Так в принципе мне обьяснил сегодня один электрик).

Quote (Romires)

(нормальный установщик всегда это место указывает в гарантийном талоне или иных сопроводительных документах).

не долго ковыряясь мы нашли и саму антену.

У моего шефа такая же сигналка — дошло до бонального вызывал эвакуатор находясь далеко от центра установки (более 130 км).
Так вот ковырялись два дня эти установщики- но нашли. Проблема банальна- релюшка.
Мои сомнения именно с пунктом сигнализацией — рассеил nuss……… (цитата ниже)

Quote (nuss)

Если релюшка померла или глюканул сам блок сигнализации, то может произойти вышеописанное пропадание напряжения «зажигание вкл».

Предпологаю капать надо там…… реле понятно, а вот как проверить исправность блока!!! вот енто вопросик.
Поддаётся ли он перепрошивки ???

Но есть и сомнения по проверки антены иммобилайзера……..
Так сообщения от intern заставляет задуматся о проверки антены в целом

Quote (intern)

Если проверка проводилась только через проверку сопротивления, то однозначно вынести приговор не получится, т.к при всей кажущейся простоте антенна это высокочастотное устройство, электрические параметры которого много более сложны чем просто сопротивление постоянному току.

Вообщем вопросов больше чем ответов…. sad

была SONATA NF GLS 2.4

intern

Дата: Воскресенье, 06.05.2012, 21:02 | Сообщение # 15

Эксперт

Группа: Модераторы

Статус: Offline

lisunova,
Коллега, мое скромное мнение, в Вашем случае надо использовать метод исключения. Если найдено место установки блокирующего реле «черного жучка», то, может быть имеет смысл его заблокировать и посмотреть на поведение авто без него? А то обилие сущностей явно затрудняет анализ проблемы.
Не берусь утверждать, но на мой взгляд, штатная система иммобилайзера блокирует только запуск двигателя, но не его дальнейшую работу. Т.е. если двигатель завелся, то из-за сбоев штатного иммобилайзера заглохнуть он не может.

NF 2.4 MT 2006 [Minsk BY]


Страница 1 из 2 1 2 »

Источник

Ошибка p1693 Kia — Автогностика

Ошибка P1693, P1696 Kia — DRIVE2

Киа Рио — P1693 Иммобилайзер- Ошибка приемопередатчика — Общие сведения — Диагностика и устранение неисправностей Kia Rio QB (2011-2017)

ДИАГНОСТИКА ОТКАЗОВ ИММОБИЛАЙЗЕРА

P1693 Иммобилайзер, ошибка транспондера — Автосервис (ремонт) Киа, Хендай в Москве

СПИСОК КОДОВ НЕИСПРАВНОСТИ ИММОБИЛАЙЗЕРА (SMARTRA)

P1693 Иммобилайзер, ошибка транспондера — Автосервис АвтоМиг в Москве

P1693 Ошибка иммобилайзера-транспондера KIA

P1693 KIA Возможные причины

Как исправить код P1693 KIA?

Стоимость диагностики P1693 KIA код

Трудоемкость: 1.0

Возможные симптомы

P1693 KIA Описание

Комментарии

OBDII диагностика. Определение кода неисправности для кода P1693. Причины появления ошибки P1693

Определение кодов неисправностей диагностики OBDII / EOBD

Chrysler / Dodge / Jeep:

Citroen / Peugeot:

Mercedes:

Plymouth:

Porsche:

Circuit Fault

Toyota:

Vol kswagen / Audi:

Volvo:

Diagnóstico de automotriz OBDII. Descripción de código de falla P1693. Причина ошибки P1693

Описание программного обеспечения OBDII / EOBD

Chrysler / Dodge / Jeep:

Citroen / Peugeot:

Mercedes:

Plymouth:

Porsche:

Circuit Fault

Toyota:

Vol kswagen / Audi:

Volvo:

Ошибка p1693 Kia — Автогностика

Ошибка P1693, P1696 Kia — DRIVE2

Киа Рио — P1693 Иммобилайзер- Ошибка приемопередатчика — Общие сведения — Диагностика и устранение неисправностей Kia Rio QB (2011-2017)

ДИАГНОСТИКА ОТКАЗОВ ИММОБИЛАЙЗЕРА

P1693 Иммобилайзер, ошибка транспондера — Автосервис (ремонт) Киа, Хендай в Москве

СПИСОК КОДОВ НЕИСПРАВНОСТИ ИММОБИЛАЙЗЕРА (SMARTRA)

P1693 Иммобилайзер, ошибка транспондера — Автосервис АвтоМиг в Москве

P1693 Ошибка иммобилайзера-транспондера KIA

P1693 KIA Возможные причины

Как исправить код P1693 KIA?

Стоимость диагностики P1693 KIA код

Трудоемкость: 1.0

Возможные симптомы

P1693 KIA Описание

Комментарии

OBDII диагностика. Определение кода неисправности для кода P1693. Причины появления ошибки P1693

Определение кодов неисправностей диагностики OBDII / EOBD

Chrysler / Dodge / Jeep:

Citroen / Peugeot:

Ford:

GM:

Mercedes:

Mini:

Plymouth:

Porsche:

Saab:

Circuit Fault

Toyota:

Vol kswagen / Audi:

Volvo:

Diagnóstico de automotriz OBDII. Descripción de código de falla P1693. Причина ошибки P1693

Описание программного обеспечения OBDII / EOBD

Chrysler / Dodge / Jeep:

Citroen / Peugeot:

Ford:

GM:

Mercedes:

Mini:

Plymouth:

Porsche:

Saab:

Circuit Fault

Toyota:
