Имеется ИБП IPPON Innova 1k. Да, знаю что древний, но зато служит долго. Работал 6 лет подряд, к нему подключён сервер видеонаблюдения и роутер. В один прекрасный момент после отключения электроэнергии, когда её включили ИБП начал пищать, дисплей горел красным, на экране писалась ошибка bOPN. Посмотрел по мануалу, ошибка означает что открыт батарейный блок. Как вы понимаете, всё было закрыто и нетронуто с момента его установки. Когда отключается электроэнергия, ИБП пищит две секунды и выключается. Сначала я думал, что отошёл провод, который соединяет батарею и ИБП. Открутил переднюю панель, подвигал эти провода, пересоединил их. Закручиваю панель назад, всё бестолку. Вообщем, уже не знаю что делать. Пока что не хочу в сервис везти, может вы поможете? Заранее спасибо.

•
  Вопрос задан

  более двух лет назад


• 1866 просмотров

Обновлено: 28.01.2023

Доброго времени суток!
Итак, жил был, трудился без устали указанный ББП и однажды загорелся диод «Неисправная батарея». Аккумуляторы вздулись и были заменены на свежие, полгода с момента изготовления, такие же CSB.

После подключения батарей всё вроде нормально, батарея 100%. Но при отключении от 220в, ББП моментально начинает орать, что батарея разряжена. Если ББП не трогать, то через время шкала заряда батореи всё равно упадёт в «красный» и там останется.
1. Разобрал главный блок, визуально никаких повреждений, все кондёры визуально целы, никаких малейших вздутий.
2. Проверяю батарею. Суммарная напруга 52,0в. Проверяю аккумуляторы индивидуально без/под нагрузкой (12в галогенная лампочка). Получаю следующие значения:
1 акк — 13,38 / 12,33
2 акк — 13,35 / 12,38
3 акк — 13,21 / 12,31
4 акк — 13,23 / 12,33
3. Покурил форум, немного похожая проблема была решена перепрошивкой «целого» дампа.
Вот снял видео, как ведёт себя мой ББП — ссылка скрыта от публикации
Посему, прошу помощи знатоков, ибо официальный СЦ в нашем городе дал ответ, что такое не ремонтируют, а только меняют материнку. А это по цене почти новый ББП.

То, что меняют мать — это политика производителя, не доверяют ремонт на компоненте. А УПС-у нужно было дату замены батарей поменять, после этого он сам откалибруется, если мамка исправна. Программка на сайте производителя должна быть. Хотя без авторизации может быть и недоступна.

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

• Диагностика
• Определение неисправности
• Выбор метода ремонта
• Поиск запчастей
• Устранение дефекта
• Настройка

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

• не включается
• не корректно работает какой-то узел (блок)
• периодически (иногда) что-то происходит

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Marking (маркировка) — обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

Package (корпус) — вид корпуса электронного компонента

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

• DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
• SOT-89 — пластковый корпус для поверхностного монтажа
• SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
• TO-220 — тип корпуса для монтажа (пайки) в отверстия
• SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
• TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
• BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Частые вопросы

Как мне дополнить свой вопрос по теме Ippon Smart Winner 2000 глюк батареи после замены?

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Кто отвечает в форуме на вопросы ?

Ответ в тему Ippon Smart Winner 2000 глюк батареи после замены как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Как найти нужную информацию по форуму ?

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

По каким еще маркам можно спросить ?

По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

Какие еще файлы я смогу здесь скачать ?

При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

На всех форумах говорят, что эта модель не калибруется и дату не сменить. Хотя странно, т.к. батареи в сборе продаются.
AHTEPO, а заряд батарей точно идёт? Какое напряжение на батарейках при отключении сети?
Попробуйте подождать сутки — возможно он думает, что батареи ещё не зарядились. (есть такое у очень умных ИБП)
При отключенном ББП заряд на клеммах батареи 52в, при включённом 54в, при отключении сети 53в Беспокоит, что на всех 4х аккумуляторах батареи разное напряжение ±0,2в.
Ждал месяц, на табло разряженная батарея (красный, 25%).
Беспокоит, что на всех 4х аккумуляторах батареи разное напряжение ±0,2в.
Ждал месяц, на табло разряженная батарея (красный, 25%).
Надо поставить их программулину с их сайта и посмотреть сколько он видит по своим измерениям — может измерительные цепи уплыли.

Вот сеть отключена:

Изменить дату обновления батареи в проге возможности нет.
_______________________________________________

ссылка скрыта от публикации ссылка скрыта от публикации

продолжу идею Trimod, неплохобы сделать профилактику зарядному устройству.

ссылка скрыта от публикации
ссылка скрыта от публикации

Найти таблицу напряжений, что должны быть у батареи, по которым о ней судит ББП. Вот например таблица для автомобильного аккумулятора и если верить ей, то при 53,7/4=13,4в, что видит ББП, батарея всё равно заряжена на 100%.

AHTEPO, насколько я помню, на самих батарейках написаны напряжения, которые должны быть при зарядке. Если отключить аккумуляторы, какое напряжение на выходе зарядника?
И всё-таки попробуйте отключить сеть, дождаться, пока ИБП выключиться по низкому заряду батарей, и снова подать сеть и подождать сутки.
Еще раз — нужно сменить дату установки батарей, смарт дальше все сделает сам. То, что скачал с сайта, не сервисная утилита, а софт для управления УПС. Обращайся в сервис, дату-то они поменять смогут.
UPS с горячей заменой?
Если при питании от сети отключить батарею, через пау минут включить и нажать тест, что будет?

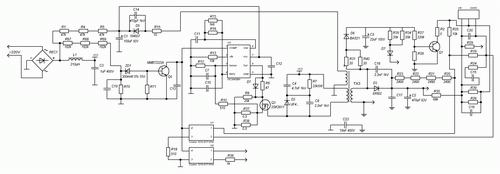

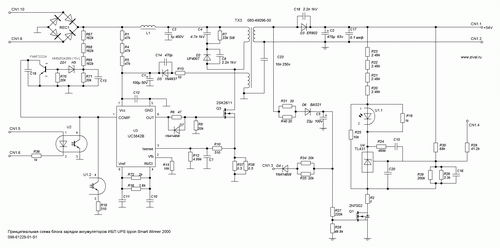

Итак, друзья мои, добрался я до ссылка скрыта от публикации . Естественно, как я и ожидал, эта манипуляция никакого эффекта не дала! Далее по пунктам статьи:
1. С8 не выпаивал, т.к. по комментам смысла особого в этом нет.
2. На место С17 поставил 0.47 мкф (1 на рис.)
3. Вместо С3 поставил 1 мкФ 630 В (2 на рис.)
4. Не делал. Как понял из комментов, С18 (4 на рис.) вообще стоит заменить на резистор 10 Ом мощностью 0,5 Вт.?
5. С2 не трогал. Судя по комментам вообще не стоит трогать?
Промазал КПТ8 полевик и диод выпрямителя.

Далее несколько вопросов:
а) С14 (3 на рис.) визуально не нравится. Судя по маркировке 470pF. На какой стоит заменить?
б) на плате, справа от С14 (3 на рис.) заметное потемнение текстолита, как я понял от температуры распаянных с обратной стороны R1, R4, R5 (все с маркировкой 473). Что посоветуете по этому поводу?
в) ну и самый насущный вопрос: что дальше посоветуете сделать?

Заменить или померить конденсатор, который повыше D5.
Можно и все, если нет приборов для измерения ESR и ёмкости.
В ИБП обычно высокая температура, что приводит к сокращению срока жизни электролитов — они высыхают.
А тот конденсатор, о котором я говорил, вообще стоит рядом с греющимися резисторами на обратной стороне платы.

Друзья, подскажите ёмкости и вольтаж на какие лучше поменять оставшиеся конденсаторы: С1 (100мФ*50В), С2 (470мкФ 100В), С4 (4,7нФ 1кВ), С5 (22мкФ 100В), С8 (2,2нФ 1кВ), С14 (470пФ), С18 (как я понял, его вообще заменить его на R 10 Ом 0,5 Вт?), С23 (вообще без маркировки)?

И ещё вопрос, подскажите маркировку разъёма

В техподдержке дали дамп и загрузчик. Помогло.

ссылка скрыта от публикации

sergstepz, воу! Супер! Скажите, это точно от этой модели? Читал, что 2000й превращали в «кирпич» прошивкой от 1500го.
Точно. Запрашивал в техподдержке для 2000. Прим: прошивальщик ставим кликая на ссылку в документе. Иначе не поставится.
sergstepz, к приогромному моему сожалению ничего не вышло. Всё делал по инструкции, пишет «Waiting for ready. Parsing. 01» и так до 149, потом «Time out! System not Ready(A)!» При этом UPS был включён в розетку/сам выключен, потом был выключён из розетки/сам выключен. Кроме материнки пробовал прошить с PCI-контроллера СОМ — всё одно.

. пишу про двухблочный Ippon smart winner 2000 .

У ИБП были глюки с включением, моргал всеми лампочками, то включался нормально, то хрен заведешь (заводил его держа нажатой кнопку включения, в этот момент включал и выключал вилку в розетку, раскачивал его так), в итоге были найдены в DC-DC конвертере 4 кондера с большим сопротивлением, емкость у них была в норме, при разборе конденсатора в нутри он был почерневший, после их замены ИБП стал работать адекватно, прошивка помогла вернуть адекватное отображение уровня заряда при работе от аккумуляторов.

У меня получилось прошить. Сначала пробовал шить с отключенной батареей и отключенный от сети, потом подкинул батарею, не хочет шиться, уже отчаялся, потом втыкаю шнуром в розетку (но не включаю с кнопки) вентилятор загудел, нажимаю Флеш и пошла прошивка, вентилятор остановился. Скажу так, долго мучелся, почему то с разу не пошло, и уже хотел плюнуть, но по итогу прошился.

Выкладываю файл прошивки на двухблочный Ippon smart winner 2000, полученный от службы поддержки

Дополнение: читал о жалобах на то что после перепрошивки ИБП, его вентилятор молотит постоянно, полностью сегодня восстановил свой ИБП, включил его от сети, он завелся, стоял примерно минут 30-40 маслал вентилятором, ну думаю, все, и у меня теперь так же и ни какой тишины, потом просто на обум кратковременно нажал кнопку включения, и о чудо, вентилятор остановился))))))))))))

дополнение 2, скорее всего нажатие на кнопку и остановка вентилятора чистое совпадение, на следующий день, снова включил его от сети, спустя какое то время вентилятор затих сам

шил с Windows XP, кабель подключал к com-1 на мат плате.

Так же делюсь файлом с прошивками (какой то человек их собрал в обном месте, разных версий), который нашел на просторах интернета, подходит к Smart Winner 1000, 1500, 2000, 3000 (сам не проверял, так как получил прошивку с официального источника
