Hyundai b1603 ошибка

Описание ошибки B1603
Этот код неисправности относится к ошибке связи между блоком BCM и другими устройствами.

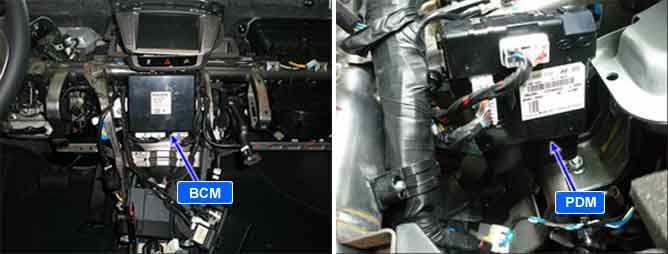

※ Блоки управления электрооборудованием кузова с CAN-интерфейсом: BCM (блок управления электрооборудованием кузова), CLU (комбинация приборов), SMK (электронные ключи).
*¹ CAN (Controller Area Network – сеть контроллеров): шина последовательной связи, соединяющая между собой не только систему связи, но и блоки управления.
*² LIN (Local Interconnect Network – локальная сеть): сеть последовательной связи, используемая в электрической системе управления (менее дорогой вид связи).
※ Этот код регистрируется в случае невозможности передачи данных по линии CAN вследствие программной или аппаратной ошибки. Тем не менее сохраняется возможность приема данных по линии CAN.
Данный код отключения шины возникает после того, как количество ошибок передачи данных превысит 255, и используется для проверки состояния контроллера и линии CAN.
В зависимости от режима работы, некоторые из подключенных к CAN блоков могут не зарегистрировать код B1603.
Кроме того, одновременно с кодом B1603 всегда регистрируется код B1602.
Различие между неисправностями CAN ERROR (Ошибка CAN) и CAN BUS ERROR (Ошибка шины CAN)
CAN ERROR (Ошибка CAN): контрольная лампа неисправностей горит, CAN BUS ERROR (Ошибка шины CAN): контрольная лампа неисправностей не горит

Возможная причина ошибки B1603
Одновременное КЗ на «массу» в линиях CAN High и CAN Low
Одновременное КЗ на АКБ в линиях CAN High и CAN Low

Расшифровка ошибки B1603 у Hyundai: Система датчика скорости входного вала 1 (ось с нечетным числом шестерен) (выход нижнего диапазона выходного тока)

Марка:

Hyundai

Код:

B1603

Определение:

Система датчика скорости входного вала 1 (ось с нечетным числом шестерен) (выход нижнего диапазона выходного тока)

Описание:

Напряжение аккумулятора: 8 В или больше. Напряжение аккумулятора: 16,5 В или меньше. Время после запуска двигателя: 1,5 секунды и более. Ток датчика: 4 мА или меньше. (500 миллисекунд)

Причина:

• Неисправность TC-SST-ECU
• Неисправность датчика скорости первичного вала 1

Бюллетени связанных услуг:

Просмотреть этот бюллетень

From english:

Decoding the error B1603 from Hyundai: Input shaft 1 (Odd number gear axle) speed sensor system (Output current low range out)

Make:

Hyundai

Code:

B1603

Definition:

Input shaft 1 (Odd number gear axle) speed sensor system (Output current low range out)

Description:

Voltage of battery: 8 V or more.Voltage of battery: 16.5 V or less.Time after engine start: 1.5 seconds or more.Sensor current: 4 mA or less.(500 millisecond)

Cause:

• Malfunction of TC-SST-ECU
• Malfunction of input shaft 1 speed sensor

Related Service Bulletins:

View This Bulletin
