Gen freq lo alm ошибка генератора

Даже при регулярном техническом обслуживании любое оборудование, узел, механизм и деталь имеет нормальную деградацию. В этой статье я расскажу Вам, на что обратить внимание при диагностике неисправности ДГУ от 500 кВт и как её устранить.

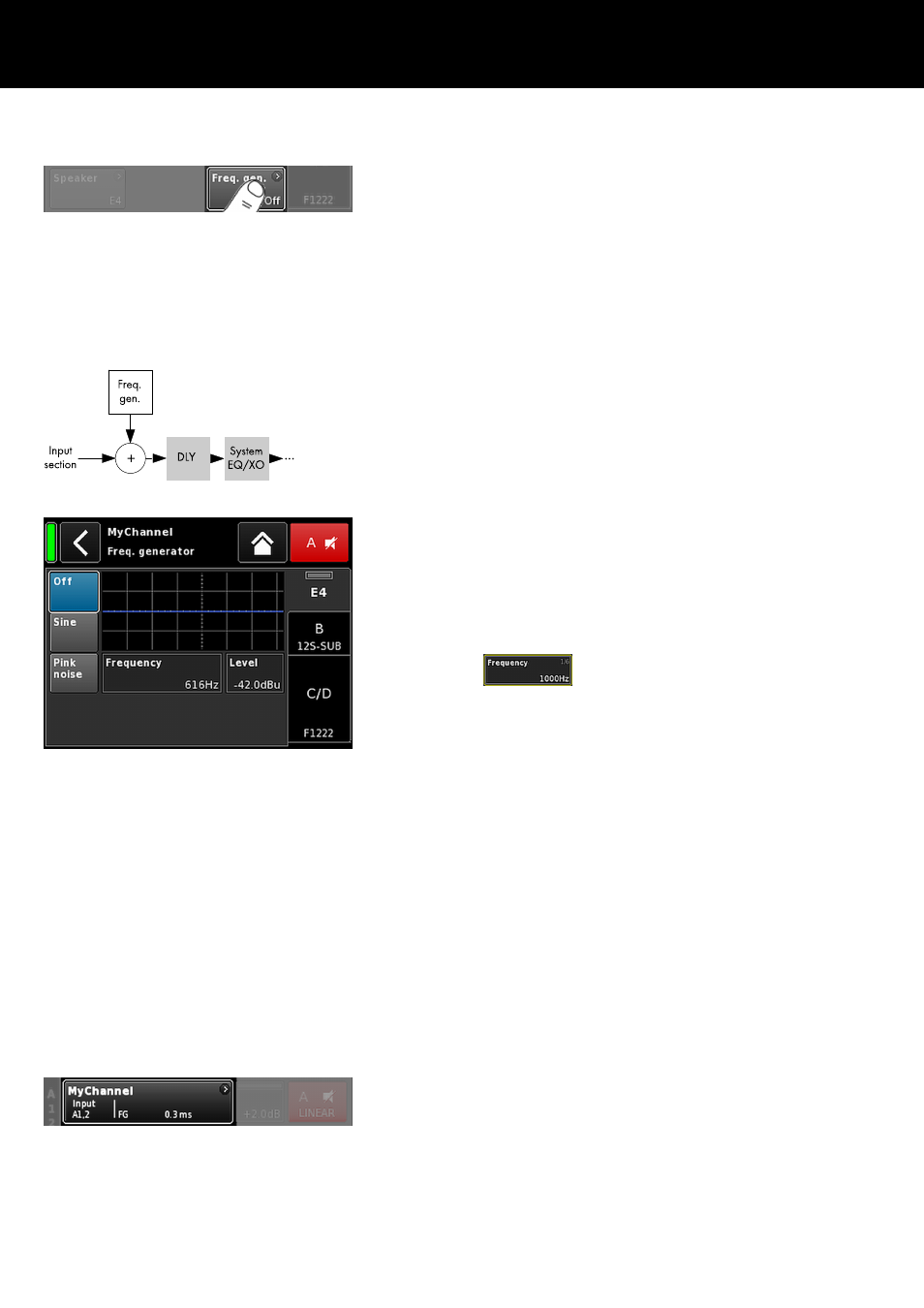

10.8. Генератор частоты — Freq. gen.
Нажмите кнопку «Freq. gen.», чтобы открыть соответствующий

подэкран.

Каждый канал усилителя имеет независимый генератор сину‐

соидального сигнала или розового шума.

Генератор формирует чистый спектральный синусоидальный

сигнал высокочастотной точности без нелинейных искажений.

Генератор может использоваться для проверки подключенных

акустических систем или определения резонансов поме‐

щения.

Генератор размещается в тракте прохождения после сегмента

входного сигнала до начала фактической обработки сигнала.

Тестовый тональный сигнал суммируется с присутствующим

входным сигналом.

Примечание. В качестве предосторожности генератор

частоты при включении питания устройства всегда

выключен.

Off

Генератор выключен (байпас).

Sine/

Pink noise

Нажмите «Sine» или «Pink noise», чтобы

включить генератор в заданном режиме

сигнала.

Frequency

Частоту можно регулировать в диапазоне

от 10 Гц до 20 кГц.

В правом верхнем углу поля ввода

«Frequency/FRQ» показано октавное зна‐

чение добротности. При первом нажатии

этого поля ввода устанавливается значение

добротности в 1/6 долях октавы. Нажимая

это поле, вы можете устанавливать

октавные значения в диапазоне от 1/6 до

1/96.

Чтобы подтвердить заданную частоту,

нажмите регулятор.

Level

Уровень в dBu можно регулировать в диа‐

пазоне от –57.5 дБ до +6 дБ с шагом

0.5 дБ.

Это значение соответствует уровню сигнала

на входе контроллера. Фактическое напря‐

жение выходного сигнала зависит от коэф‐

фициента усиления на входе канала,

частотно-зависимого коэффициента уси‐

ления выбранной АС, а также установ‐

ленных настроек эквалайзера.

Информация о включении или выключении генератора на

главном экране отображается на кнопке просмотра каналов в

соответствующей линейке с помощью индикатора «FG» (см.

рисунок слева).

d&b D80 Руководство 1.7 ru

66

Ошибки частотных преобразователей: примеры и коды ошибок

Частотные преобразователи — это электронные или электротехнические устройства, предназначенные для изменения и регулировки частоты электрического напряжения. Сфера их использования очень широка: насосные станции, системы тепло- и водоснабжения, линии производства, конвейеры, лифты, центрифуги, мельницы, металлургические агрегаты, буровое оборудование и т. д.

Использование частотных преобразователей на промышленных объектах дает следующие преимущества:

• Возможность отказаться от регулирующего оборудования: дросселей, вариаторов, редукторов и др. Это существенно упрощает работу механической системы, снижает расходы на эксплуатацию и повышает ее надежность.
• Плавный разгон управляемого двигателя, защищающий его от механических ударов и пусковых токов, что продлевает срок его службы.
• Частотные преобразователи в паре с асинхронными двигателями можно использовать в качестве альтернативы для приводов постоянного тока.

• Максимально рациональное регулирование скорости контролируемых двигателей и связанных с этим технологических процедур.
• Экономия электроэнергии, благодаря устранению ее неоправданных трат.

Но, несмотря на свою надежность и эффективность, частотные преобразователи, как и любые электронные приборы, подвержены износу. Инженерная компания 555 специализируется на ремонте промышленной электроники, и в частности — на устранении ошибок частотных преобразователей. Наши специалисты готовы отремонтировать вышедшее из строя оборудование в кратчайшие сроки.

Основные виды и причины неисправностей

Опознать неисправности частотников позволяют коды ошибок, высвечивающиеся на мониторе устройства. Каждая такая комбинация символов указывает на совершенно конкретную проблему, и это помогает специалистам выработать правильную стратегию ремонта. Для начала рассмотрим типовые виды ошибок частотных преобразователей:

1. Over Current или OC. Данный сигнал на мониторе устройства свидетельствует о его перегрузке. Если подобная проблема возникла при тестовом запуске, необходимо проверить соответствие токов регулятора и электрической машины, а также исправность электроцепей управляемого двигателя. Следует учесть, что некоторые модели частотников высвечивают ошибку Over Current при торможении, работе и запуске электродвигателя.
2. Over Heat или ОН. Это сообщение указывает на превышение номинально допустимой температуры частотного преобразователя. Проще говоря — на его перегрев. Устранить проблему можно посредством чистки внутреннего вентилятора или установки дополнительной вентиляционной системы в бокс, где располагается преобразователь. В качестве профилактики следует размещать частотник в месте, гарантирующем эффективный отвод тепла.
3. Over Load или OL. Такая ошибка преобразователя может быть вызвана двумя обстоятельствами: превышением на валу момента силы или перегревом управляемого двигателя. Чтобы устранить проблему, необходимо выполнить корректную настройку тепловой защиты. Для этого во время программирования устройства нужно задать требуемую величину тока и время срабатывания защитной функции.
4. Low Voltage или LV. Ошибка высвечивается при снижении напряжения питания или обрыве фаз (одной или двух). Существует два варианта решения этой проблемы: «насильственная» остановка двигателя или настройка его работы в однофазном режиме.
5. Over Voltage или OV. Такую надпись можно увидеть на мониторе при замедлении вращения двигателя. Для устранения неисправности необходимо воспользоваться одним из трех способов: переводом устройства в режим генератора, активацией тормозного резистора или перенастройкой системы защиты от повышенного напряжения.

Среди других типовых неисправностей преобразователя следует выделить вращение двигателя в неправильном направлении, невозможность его запуска, проблемы с торможением и разгоном и т. д. Каждое повреждение имеет под собой конкретные причины. Например, если двигатель разгоняется очень медленно, скорее всего, дело в срабатывании функции токоограничения в момент разгона.

В число наиболее распространенных причин неисправностей входят:

1. Заводской брак. Как правило, фабричные дефекты дают о себе знать в течение гарантийного срока. Поэтому для их устранения следует обращаться к поставщику или в брендовый сервисный центр.
2. Ошибки при монтаже. Чаще всего причиной неисправностей становится некорректная сборка схемы привода или установка частотника в неподходящем месте.
3. Нарушение норм эксплуатации. Регламент технического обслуживания изложен в инструкции, прилагаемой к устройству. Игнорирование регламента может привести к выходу из строя полупроводниковых элементов, перегреванию частотного регулятора и другим неисправностям.
4. Несоответствие частотного преобразователя условиям его эксплуатации. Основные критерии выбора частотника — электрические характеристики двигателя, исполнение, набор функций и т. д. Несоответствие параметров условиям его эксплуатации приводит к некорректной работе устройства, выходу из строя и многочисленным поломкам.

Теперь поговорим об ошибках преобразователя частоты более подробно и предметно. В качестве примера рассмотрим привод известного китайского бренда INVT ELECTRIC CO, серии GDXXX. Предлагаем вашему вниманию таблицу, в которой представлены коды ошибок устройства, их расшифровка, вероятные причины неисправностей, а также способы их устранения.

Код ошибки	Расшифровка	Вероятные причины	Способы устранения
OUt1, 2, 3	Ошибка фазы.	Отсутствие заземления или контакта при подсоединении кабеля; слишком маленькое время разгона.	Увеличение времени разгона; замена модуля IGBT; устранение неисправностей внешнего оборудования; переподключение кабеля.
OC1, 2, 3	Токовая перегрузка при разгоне, торможении или постоянной скорости.	Чрезмерное время торможения или разгона; слишком высокое напряжение в сети; недостаточная мощность привода; потеря фазы или короткое замыкание «на землю»; воздействие внешнего фактора.	Сокращение времени разгона; оптимизация питающего напряжения; приобретение привода с более высокой мощностью; проверка конфигурации выхода; устранение внешних помех.
OV1, 2, 3	Сверхнапряжение при разгоне, торможении или постоянной скорости.	Напряжение на входе не соответствует параметрам привода; чрезмерная энергия торможения.	Проверка входного напряжения; оптимизация времени торможения/разгона.
UV	Слишком низкое напряжение шины.	Пониженное напряжение питания.	Проверка и оптимизация входного напряжения.
OL1	Перегрузка электродвигателя.	Слишком низкое питающее напряжение; неверно заданные параметры тока; чрезмерная нагрузка на электродвигатель.	Проверка входного напряжения; настройка правильных параметров тока в двигателе; оптимизация нагрузки.
OL2	Перегрузка преобразователя частоты.	Чрезмерно быстрый разгон; остановка двигателя; заниженное питающее напряжение; сверхнагрузка; длительная работа двигателя на низкой скорости.	Увеличение времени разгона; снижение нагрузки на двигатель; проверка мощности двигателя и входного напряжения; приобретение привода с более высокой мощностью; замена двигателя.
OL3	Перегрузка по электричеству.	Сигнализация перегрузки в соответствии с заданными параметрами.	Проверка нагрузки и точки перегрузки.
SPI	Потеря фаз входа.	Потеря колебания или фазы напряжения трех входных фаз.	Проверка и оптимизация входного напряжения и/или правильности монтажа.
SPO	Потеря фаз выхода.	Асимметричная нагрузка.	Проверка выхода, двигателя и кабеля.
OH1	Перегревание выпрямителя.	Неисправность вентилятора или засорение вентиляционного канала; слишком высокая температура воздуха в помещении; чрезмерно затянутый запуск устройства.	Замена вентилятора и проверка воздуховода; снижение температуры окружающей среды; проверка и восстановление воздухообмена; оптимизация мощности нагрузки; замена модуля IGBT; ремонт платы управления.
EF	Неисправность внешних элементов.	Повреждение клеммы SIn и/или других внешних клемм.	Замена пришедших в негодность клемм.
CE	Проблемы со связью.	Некорректная скорость в бодах; повреждение кабеля связи; неверно заданный адрес сообщения; серьезные помехи в кабеле.	Оптимизация скорости в бодах; проверка кабеля связи; настройка правильного адреса сообщения; замена кабеля или оптимизация защиты от помех.
ItE	Проблемы с обнаружением тока.	Некорректное подключение платы управления; отсутствие вспомогательного напряжения; выход из строя индикаторов тока.	Проверка разъема, датчиков и платы управления.
tE	Ошибка автоматической настройки.	Несоответствие мощностей двигателя и частотного преобразователя; неверно заданные параметры электродвигателя; серьезная разница между стандартными параметрами и параметрами автоматической настройки; выход времени на автонастройку.	Установка параметров, указанных на шильдике двигателя; снижение нагрузки на двигатель; проверка параметров двигателя и его соединения; установка верхнего предела частоты на уровень «выше 2/3 номинальной частоты».
bCE	Неисправность тормозного модуля.	Разрыв тормозных коммуникаций или некорректная работа тормозной цепи; недостаток производительности внешнего тормозного резистора.	Проверка тормозного модуля и замена тормозных кабелей; принудительное повышение мощности тормозного резистора.
ETH1, 2	Короткое замыкание	Замыкание выхода преобразователя частоты «на землю»; неисправность в цепи определения тока.	Проверка подключения двигателя и индикаторов тока; замена платы управления.
dEu	Отклонение скоростного режима.	Избыточная нагрузка.	Оптимизация нагрузки и увеличение времени обнаружения; проверка и при необходимости корректировка параметров управления.
STo	Несогласованность параметров.	Отсутствие параметров управления для синхронных электродвигателей; некорректно заданные параметры автоматической настройки; отсутствие подключения частотника к двигателю.	Корректировка нагрузки на двигатель; установка корректных параметров управления; увеличение времени определения несогласованности.
PCE	Обрыв связи с блоком управления.	Повреждение проводов, обеспечивающих подключение к блоку управления; помехи в проводах, связанные с внешним фактором; некорректное функционирование цепи в основной плате и/или в клавиатуре.	Замена проводов блока управления; проверка внешней среды и устранение источника помех; выполнение комплексного сервисного обслуживания устройства.
END	Сброс времени до заводских настроек.	Фактическое время функционирования преобразователя не соответствует внутреннему параметру продолжительности работы.	Корректировка настроек времени.
DNE	Проблема с загрузкой параметров.	Повреждение проводов, подключаемых к блоку управления; помехи в проводах; ошибка в базе данных панели управления.	Замена проводов блока управления; сервисное обслуживание частотного преобразователя; повторная загрузка данных в панель управления.

Преимущества ремонта в инженерной компании 555

• Огромный опыт в ремонте частотных преобразователей разных моделей и марок.
• Команда профессиональных специалистов.
• Экономия до 70 % средств по сравнению с приобретением нового оборудования.
• Оперативное выполнение работ (максимальный срок ремонта — 15 дней).

• Бесплатная консультация и предварительный осмотр для определения ремонтопригодности привода.
• Доступные цены и оплата только по результату работы.
• Гарантия на отремонтированное оборудование — 12 месяцев.

Обращайтесь к нам из любой точки России, через сайт или по телефону. Промышленная электроника — это очень сложное и специфичное оборудование, которое следует доверять только профессионалам.

Мы ремонтируем:

Компания ООО «Барс-Гидравлик Групп» на протяжении нескольких лет успешно сотрудничает с ООО «Инженерная компания 555» в вопросах ремонта сложного промышленного оборудования. За время работы наш партнер зарекомендовал себя с самой лучшей стороны. Заказы выполняются в кротчайшие сроки при соблюдении высокого качества работ. Организация приема и выдачи заказов четкая. Гарантийные обязательства выполняются в полном объеме.

Выражаем благодарность Вашим специалистам за профессионализм и оперативное решение поставленных задач.

Особенно хочется отметить высокую клиентоориентированность персонала Вашей компании, готовность помочь в самых сложных ситуациях.

Мы высоко ценим сложившиеся между нашими компаниями открытые и доверительные партнерские отношения и искренне желаем «Инженерной компании «555» долгих лет успеха и процветания.

Читать весь
отзыв

ООО «Инженерная компания «555» оказывала нашей компании услуги по ремонту электродвигателей и проявила пунктуальность, аккуратность и ответственность в работе.

Результат выполненных работ говорит о качественном оборудовании и высококвалифицированных кадрах.

Сотрудники компании готовы выполнить новые для себя виды работ и оказать консультационные услуги, что характеризует их как профессионалов своего дела.

Рекомендуем ООО «ИК «555» как ответственного и надежного поставщика услуг.

Читать весь
отзыв

Сообщаем, что наша организация сотрудничает с ООО «Инженерная компания «555» с мая 2016 года по настоящее время.

За этот период мы обращались к услугам компании более 10 раз.

Благодаря серьезному и квалифицированному подходу сотрудников ООО «Инженерная компания «555» ремонтные работы произведены качественно с учетом сроков, и обеспечены гарантийным сопровождением.

Планируем в дальнейшем работать с ООО «Инженерная компания «555»

Читать весь
отзыв

Уважаемый Дмитрий Васильевич!

ОАО «Октябрьский электровагоноремонтный завод» успешно работает с ООО «Инженерная компания «555» несколько лет, очень довольны данным сотрудничеством. В работе компании наибольшую ценность для нас представляет готовность работать на условиях, удобных Заказчику, качественный ремонт оборудования в заявленные сроки и самое главное, финансовая защищенность Заказчика. В инженерной компании работают внимательные, доброжелательные сотрудники, готовые в любой момент решить проблему Заказчика. Мы рады, что выбрали ООО «Инженерная компания «555» в качестве партнера. Гарантируем дальнейшее сотрудничество!

Читать весь
отзыв

ЗАО «Охтинское» выражает глубокую признательность и истинную благодарность ООО Инженерной компании «555» за качественную работу компании по ремонту сложного оборудования промышленной электроники, оперативность и технически грамотное отношение к работе в течении всего периода сотрудничества.

Мы надеемся на дальнейшее успешное развитие деловых отношений в сфере ремонта промышленной электроники.

Читать весь
отзыв

Преимущества сотрудничества с нами

Оплата только за результат — работающий блок

Гарантия на работоспособность блока целиком 12 месяцев

Срок ремонта от 5 до 15 дней

Бесплатный предварительный осмотр на предмет ремонтопригодности

Не вносим конструктивных изменений

Ремонт на компонентном уровне

Наша лаборатория расположена в Санкт-Петербурге, но обратиться за помощью вы можете из любой точки России.
Закажите обратный звонок или наберите в рабочее время многоканальный телефон

– +7 (800) 555-89-01 (звонок по России бесплатный).

Расскажите о своей проблеме и получите инструкцию к дальнейшим действиям.

Не работает дизельный генератор (электростанция): заводится и глохнет

Для обеспечения электроэнергией загородного дома, строительного или промышленного объекта часто используются дизельные электростанции. Это удобное решение, которое позволит использовать электроприборы даже в отдаленных местах, где не проложена система снабжения электроэнергией. Поскольку ДГУ (дизель-генераторная установка) — довольно сложное техническое устройство, она может сломаться. Причины могут быть разные, важно определить неисправность и отыскать правильное решение.

Основные признаки поломки генератора

Основные неисправности генератора, возможные поломки двигателя, шкафа управления, аккумуляторных батарей и способы их устранения подробно изложены в эксплуатационной документации на них. Каждый производитель тщательно проверяет стойкость изделия к внешним воздействиям, составляет правила пользования агрегатом и развернуто описывает, как нужно эксплуатировать аппарат, чтобы он работал долго и исправно.

После выявления сбоя в работе необходимо выяснить, в чем причина возникновения поломки.

Ключевые причины неисправности генератора

Каждая электростанция оборудована шкафом управления необходимой степени автоматизации, он может быть изготовлен на базе аналоговых приборов, но в большинстве проектов шкаф комплектуется микропроцессорным русифицированным контроллером. Если возникает сбой, не соответствующий заложенным параметрам, контроллер показывает наличие неисправности на экране. Не рекомендуется самостоятельно приниматься за ремонт, если вы не обладаете специальными навыками и знаниями. В случае определения прибором поломки, рекомендуется позвонить поставщику, у которого приобреталась станция, чтобы эксперты проконсультировали о дальнейших действиях.

Возможные неисправности в системах и электрооборудовании электроагрегата и способы их устранения приведены в таблице ниже:

Название поломки, внешние и другие признаки проявления	Возможная причина, которая спровоцировала возникновение неисправности	Способ решения проблемы
1. Дизельный двигатель не заводится	Попадание воздуха в соединительных элементах системы снабжения топливом.	Проверка герметичности соединительных компонентов. Прокачка всей системы специальным насосом.
2. Приспособления для измерения и контроля работы двигателя не отображают данные	1. Возникновение разрыва в электропроводке измерительных устройств. 2. Техническая поломка аппаратов, предназначенных для измерения параметров работы электростанции. 3. Возникновение неисправности в функционировании датчиков.	1. Проверка электрических цепей и решение проблемы. 2. Замена неработающего прибора. 3. Замена сломанных датчиков.
3. Увеличение температуры жидкости, предназначенной для охлаждения, и смазочного вещества	1. Слишком низкий уровень жидкости для охлаждения и смазки. 2. Засорение охладителя с маслом или радиатора для воды.	1. Проверка уровня и при необходимости дополнительная заправка 2. Промывка и очистка системного радиатора.
4. Выделение чрезмерно большого количества газа в помещении	Газы пропускаются во фланцевых соединениях в системе выхлопа.	Проверка болтовых креплений и степени их затяга. Если проблема не пропала, необходимо заменить прокладки.
5. Не функционирует привод, с помощью которого осуществляется управление регулятором дизельного двигателя	1. Поломка двигателя. 2. Проскальзывание муфты.	1. Заменить двигатель на исправный. 2. Скорректировать муфту или избавиться от увеличенного трения в редукторе.
6. Неисправны контрольно-измерительные приспособления силовых цепей	1. Сгорание предохранителей. 2. Возникновение разрыва проводов в приборных цепях. 3. Неполадки с самими приборами.	1. Замена предохранителей, которые сгорели. 2. Проверка цепей и устранение неполадок. 3. Замена сломанных приборов для измерения и контроля.
7. Увеличена температура источника электропитания, что приводит к обгоранию или окислению контактных и изолирующих поверхностей	1. Нагрузка превысила допустимую норму из-за поломки техники, потребляющей энергию. 2. Слабая надежность контакта частей источника электропитания, через которые проходит ток. Причиной могут быть обгорание или окисление контактной или изолирующей поверхности.	1. Устранение причины, которая привела к возникновению перегрузки. 2. Проверка контактных соединений и устранение поломки.

Некоторые особенности

Если неисправность не связана с данными деталями агрегата, то причина может крыться в следующем: неверно настроены клапанные зазоры, распределительный механизм или ошибочно отрегулирован момент впрыска. Еще причиной сбоев может стать попадание воздуха в систему перекачки топлива или некачественный дизель.

Генератор может глохнуть, если внутри топливного бака образовался слой конденсата. Причиной его возникновения являются температурные и влажностные перепады. Данная проблема, в отличие от перечисленных выше, решается несложно. Проще всего слить топливо в пустую очищенную емкость, полностью высушить бак и поместить в вентилируемое помещение на 3-5 часов. Когда резервуар просохнет, его снова заполняют дизелем и продолжают использовать.

Для обеспечения долгосрочной, надежной и бесперебойной работы дизельной электростанции рекомендуется использовать исключительно высококачественные виды и марки масла. Чтобы не ошибиться с выбором, можно предварительно узнать у официального дилера или производителя ДГУ, какое масло оптимально подойдет для бесперебойной эксплуатации установки. Также информация по маркам применяемого масла написана в руководстве по эксплуатации дизельного двигателя, входящего в состав электроагрегата.

Многолетний опыт и профессионализм сотрудников позволяет производить продукцию исключительно высокого качества. Наши специалисты всегда готовы помочь в выборе оптимального по свойствам оборудования, дать ответы на интересующие вопросы и проконсультировать по организационным вопросам.

Если вы не обладаете достаточным уровнем знаний и компетенций, то ни в коем случае нельзя осуществлять починку дизельной электростанции самостоятельно. При возникновении неполадок свяжитесь с представителем нашей компании по телефону 8 800 550-76-40.

Частые неисправности дизельных генераторов

Как можно заметить, что дизельный генератор неисправен

Случается, что дизельный генератор, который еще вчера исправно работал, вдруг перестает запускаться, не заводится или глохнет сразу после запуска.

Разберем, что может произойти с дизельным генератором и какие неисправности ему угрожают.

Если обнаружились неисправности в работе дизельного генератора, необходимо проверить, нет ли внешних повреждений.

Любые трещины, вмятины, выбоины могут быть причиной неисправности дизельного генератора. Также генератор может плохо работать из-за попадания посторонних предметов внутрь устройства.

Основные жалобы при неисправностях дизельных генераторов:

Рассмотрим причины распространенных неисправностей дизельных генераторов.

Дизельный генератор не запускается

Известно несколько причин, по которым не запускается дизельный генератор:

Дизельный генератор не выдает нужного напряжения

Дизельный генератор может работать, но не выдавать напряжение по одной из четырех причин:

Если Вы решили самостоятельно проверить на неисправности электрические части дизельного генератора, предварительно отключите его от источника питания!

Дизельный генератор глохнет вскоре после запуска или во время работы

Почему глохнет дизельный генератор:

С некоторыми из этих неисправностей можно справиться самостоятельно, а с другими лучше обратиться в сервисный центр по ремонту дизельных генераторов и электростанций.

Дизельный генератор стал расходовать больше масла, чем обычно

При использовании некачественного масла случается разгерметизация масляной системы дизельного генератора. Это и становится причиной повышенного расхода масла.

Другие причины перерасхода масла в дизельном генераторе:

Дизельный двигатель генератора сильно стучит во время работы

Причины стука двигателя дизельного генератора:

Цвет выхлопных газов дизельного генератора стал отличаться от обычного

Ненормальный черный или белый с голубым оттенком цвет выхлопных газов говорит об одной из неполадок в работе дизельного генератора:

При наличии этих и других неисправностей и неполадок в работе дизельного генератора обращайтесь в сервисный центр по ремонту дизельных генераторов и электростанций Альфа-Рост в Ростове-на-Дону.

Правильное использование дизельного генератора и своевременный ремонт продлевают срок его службы.

Наш сервисный центр в Ростове-на-Дону предоставляет широкий спектр услуг по ремонту дизельных генераторов и электростанций различных производителей. Наши опытные специалисты, благодаря наличию оригинальных комплектующих и профессионального оборудования, произведут ремонт бензиновых и дизельных генераторов любой сложности в самые короткие сроки.

На все выполненные работы дается гарантия.

Если не работает, не заводится дизельный генератор, вам помогут наши специалисты.
В связи с большим разнообразием как самих дизельных генераторов, так и неисправностей, происходящих с ними, наши специалисты не реже чем раз в год проходят обучение по повышению квалификации у производителей.
Наша компания обеспечит Вашему оборудованию своевременное и качественное сервисное обслуживание, а при необходимости наши мастера выполнят ремонт дизельных генераторов любой сложности на своей производственной базе или на территории Клиента.

Наличие огромного складского запаса качественных запчастей, высокопрофессиональные специалисты, мощная производственная база и фирменная гарантия обеспечат бесперебойную работу оборудования в течение длительного срока при соблюдении правил эксплуатации.

Наши знания и опыт по ремонту дизельных генераторов всегда к Вашим услугам!

Источники:

https://e-d-c. ru/info/articles/dizelnye-elektrostantsii/ne-rabotaet-dizelnyy-generator-elektrostantsiya-zavoditsya-i-glokhnet/

https://alfa-rost. ru/chastye-neispravnosti-dizelnyh-generatorov/

 44

  Number

Default Function Name

Function Description

63

BAT VOLT LO WARN

Battery Voltage has gone below maximum warning limit

64

AVG CURR HI ALRM

Average Current has gone above maximum alarm limit

65

AVG CURR LO ALRM

Average Current has gone below minimum alarm limit

66

AVG CURR HI WARN

Average Current has gone above maximum warning limit

67

AVG CURR LO WARN

Average Current has gone below maximum warning limit

68

AVG VOLT HI ALRM

Average Voltage has gone above maximum alarm limit

69

AVG VOLT LO ALRM

Average Voltage has gone below minimum alarm limit

70

AVG VOLT HI WARN

Average Voltage has gone above maximum warning limit

71

AVG VOLT LO WARN

Average Voltage has gone below maximum warning limit

72

TOT PWR HI ALARM

Total Real Power has gone above maximum alarm limit

73

TOT PWR LO ALARM

Total Real Power has gone below minimum alarm limit

74

TOT PWR HI WARN

Total Real Power has gone above maximum warning limit

75

TOT PWR LO WARN

Total Real Power has gone below maximum warning limit

76

GEN FREQ HI ALRM

Generator Frequency has gone above maximum alarm limit

77

GEN FREQ LO ALRM

Generator Frequency has gone below minimum alarm limit

78

GEN FREQ HI WARN

Generator Frequency has gone above maximum warning limit

79

GEN FREQ LO WARN

Generator Frequency has gone below maximum warning limit

80

GEN FREQ FAULT

Generator Frequency exceeds nominal limits for valid sensor reading

81

ENG RPM HI ALARM

Engine RPM has gone above maximum alarm limit

82

ENG RPM LO ALARM

Engine RPM has gone below minimum alarm limit

83

ENG RPM HI WARN

Engine RPM has gone above maximum warning limit

84

ENG RPM LO WARN

Engine RPM has gone below maximum warning limit

85

ENG RPM FAULT

Engine RPM exceeds nominal limits for valid sensor reading

86

SWITCH IN AUTO

Key Switch in AUTO digital input active

87

SWITCH IN MANUAL

Key Switch in MANUAL digital input active

88

E-STOP ACTIVE

Emergency Stop Status digital input active

89

REMOTE START ACT

Remote Start digital input active

90

DIG INPUT 05 ACT

DI-1, Digital Input #5 active

BATT CHARGE FAIL

Battery Charger Fail digital input active

91

DIG INPUT 06 ACT

DI-2, Digital Input #6 active

RUPTURED BASIN

Ruptured Basin digital input active,

PROP LEAK ACT

Propane Gas Leak digital input active,

LOW FUEL PRS ACT

Low Fuel Pressure digital input active

92

DIG INPUT 07 ACT

DI-3, Digital Input #7 active

LINE POWER ACT

Line Power digital input active

93

DIG INPUT 08 ACT

DI-4, Digital Input #8 active

GEN POWER ACT

Generator Power digital input active

94

DIG INPUT 09 ACT

Digital Input #9 active

MODEM DCD ACT

Modem Carrier Detect digital input active

95

MODEM ENAB ACT

Modem Enable digital input active

96

ILC ALR/WRN #1

ILC controlled: ILC warning or alarm signal # 1

97

ILC ALR/WRN #2

ILC controlled: ILC warning or alarm signal # 2

98

IN WARM UP

Generator is running, but not fully warmed up yet

99

IN COOL DOWN

Generator is running, but cooling down before shutting off.

100

CRANKING

Generator is starting – the starter is engaged

101

NEED SERVICE

Maintenance item has expired

102

SHUTDOWN GENSET

Shutdown alarm is active

Appendix B

H-100 Control Panel Technical Manual

Все инструкции по планово-предупредительному ремонту носят рекомендательный характер, и существует много факторов, влияющих на график технического обслуживания такие как:

• нагрузочная характеристика (много холостого хода или наоборот перегрузка оборудования)
• окружающая температура (работа за пределами рабочих температур: перегрев или переохлаждение)
• количество стартов и остановов
• качество топлива, масла, смазок и охладителя
• окружающая среда (высота эксплуатации, пыле содержание в воздухе, влажность и т.д.)
• характер нагрузки (сбросы и набросы)
• качество запасных частей и комплектующих
• компетенция и опыт обслуживающего персонала

Чтобы обеспечить максимально быстрый возврат оборудования в эксплуатацию, и сохранить КТГ (коэффициент технической готовности) на заданном уровне, рекомендуем ознакомиться с наиболее распространенными поломками. Обратите внимание — перечень неисправностей характерен и для промышленных, и для бытовых агрегатов. Основные причины неисправностей ДГУ можно разделить на несколько типов:

• механическая неисправность (предельный износ, поломка, заклинивание вала, повышенное трение, не соответствующая сборка/регулировка и т.п.)
• неисправность электроники оборудования (ошибки программы, неверная настройка и т.п.)
• неисправность автоматики управления (запрет на запуск, сломанные автоматы и ячейки)

ДГУ не запускается — основные причины

Все причины невозможности запуска ДГУ можно отнести к трём группам: механика, автоматика, электроника.

К механическим причинам отсутствия пуска ДГУ относятся:

• неисправность стартера и/или втягивающего реле
• низкий заряд аккумуляторов или низкое давление сжатого воздуха
• неисправность топливного насоса как подкачивающего (в том числе редукционных клапанов), так и высокого давления, в том числе (авариных клапанов).
• неисправность топливопровода: нет подачи топлива, неисправные регулирующие органы, не герметичный топливопровод «завоздушивание»
• не корректная работа одной и более топливных форсунок
• нет подачи воздуха для сгорания
• двигатель не развивает достаточно оборотов для пуска
• закоксовывание камеры сгорания
• недостаточная смазка коленчатого вала, с заклиниванием (не качественное масло, низкая температура запуска)
• низкое качество топлива

На что обратить внимание при неисправности электроники:

• сбой программы (возможно после сварочных работ, несанкционированного подключения диагностики ит.п.)
• выход из строя регулирующих органов (датчика положения коленвала, распредвала, смещение метки триггерного диска, обрыв сигнала с датчика)
• отсутствие команды на пуск двигателя по иным неисправностям/настройкам

Что следует проверить в автоматике:

• активирована защита от пуска ДГУ
• неисправность компонента/-ов шкафа автоматики
• активирована блокировка с удаленного поста
• активирован аварийный «стоп»

В большинстве случаев, если не заводится дизель-генератор, причины следует искать в топливной системе (включая трубопроводы) или в пусковых устройствах. Помимо этого, при появлении проблем с запуском агрегата в работу в холодных условиях стоит обратить внимание на работоспособность предпускового подогрева оборудования.

• Разряд аккумуляторных батарей или снижение давления в баллонах сжатого воздуха, обеспечивающих запуск двигателя. Если не завелся ДГУ после простоя (на протяжении нескольких месяцев), то причину искать необходимо именно в этом.

• Выход из строя топливного насоса, что приводит к неравномерной или недостаточной подаче горючего в дизельный двигатель.

• Применение некачественного или загрязненного горючего, что становится причиной засорения топливного фильтра.

• Зачастую в зимних условиях не запускается дизель-генератор по причине применения не соответствующего сезону топлива. Летняя солярка парафинизируется, превращаясь практически в вязкое желе.

Качественную диагностику и выявление причин неисправности ДГУ, ДЭС от 500 кВт проведут сервисные инженеры нашего сервисного центра Альфа Балт Сервис. Возможен выезд мобильной бригады непосредственно в день обращения, в независимости от дня недели и времени суток.

Заказать диагностику

Проблемы с напряжением/частотой — причины падения напряжения(частоты) на дизель-генераторе при нагрузке

Во время эксплуатации ДГУ потребитель или эксплуатирующая организация очень часто сталкиваются с тем, что при работе двигателя в штатном режиме оборудование не выдает заявленную мощность или уровень напряжения/частоты не соответствует заданному. Для электрической части оборудования характерны неисправности следующих неисправностях:

• Причина просадки с 380 до 330 В у трехфазного агрегата может быть связана с недостаточной подачей напряжения в цепь возбуждения, кроме того, свою роль может сыграть и перекос фаз при неравномерной нагрузке.

• Нарушение контакта в местах подсоединения проводов, износ щеток генератора.

• Если дизельный генератор выдает повышенное напряжение, проблему стоит искать в работе устройства AVR (регулятор напряжения).

• В случаях, когда дизельный генератор не выдает напряжения совсем, следует обратить внимание на автомат защиты или предохранители, которые могут выйти из строя из-за токовой перегрузки или короткого замыкания в цепи.

• При ситуациях, когда ДГУ работает с недовозбуждением, ток отстает от напряжения по фазе на 90 градусов, то есть становится индуктивным по отношению в сети. Длительная эксплуатация установки в таком режиме недопустима.

• Особую опасность представляет встречное напряжение при работе ДГУ. Причина такой неисправности связана с повреждением переключателя или АВР, при котором питание подается из основной сети и самого генератора.

Для подключаемой нагрузки особо опасным считается повышенное напряжение на выходе ДГУ. Причины перенапряжения в дизель-генераторе могут отличаться, но в любом случае это способно вызвать выход обслуживаемого оборудования и устройств из строя.

При эксплуатации установок в таких условиях нужно придерживаться простого правила — запуск дизельного двигателя при неисправном генераторе запрещен. Это может стать причиной выхода из строя обмоток статора и ротора. Наиболее опасно получить травму эксплуатирующим или обслуживающим персоналом. Поэтому лучше привлекать профессиональных сервисных инженеров, наша сервисная бригада Альфа Балт Сервис осуществляет ремонт ДЭС, ДГУ.

Самопроизвольное отключение — почему глохнет дизель-генератор

Нестабильно работающая установка или регулярное самопроизвольное отключение может быть вызвана рядом факторов. Но если разбираться, почему сам отключается дизельный генератор, оказывается, что причины связаны с топливной системой:

• Недостаточный уровень топлива в баке или недостаточная пропускная способность топливопроводов (пережат, забит, не верное сечение)

• Произошло завоздушивание топливной системы или используется топливо низкого качества или не по сезону

• Низкая пропускная способность воздушного фильтра

• Повышенное противодавление

• Износ или повреждение топливных элементов (форсунки, подкачивающий насос, ТНВД, ручной подкачивающий насос, регулирующие и сбрасывающие клапана на топливной системе)

• Вышла из строя система подогрева топливного фильтра или потеря пропускной способности топливного фильтра и префильтра

• Износ или повреждение турбокомпрессора, не достаточная подача воздуха для сгорания.

• Повреждение форсунок.

• Вышла из строя система подогрева топливного фильтра или потеря пропускной способности топливного фильтра и префильтра

• Износ или повреждение турбокмпрессора, не достаточная подача воздуха для сгорания

• Перегрузка генератора

• двигатель ДГУ глохнет и при неправильной регулировке количества оборотов на холостом ходу.

Стук двигателя

Если при работе дизельного двигателя появились посторонние шумы или стуки, установку следует немедленно остановить. Звуковые эффекты могут быть связаны с:

• Требуется регулировка ГРМ (газораспределительного механизма)

• Повреждением или износом кривошипно-шатунного механизма, его подшипников.

• Попадание посторонних предметов в камеру сгорания

• Неправильно отрегулирован момент подачи топлива

• Неисправность форсунки

• Износ подшипников

• Повреждения клапанов или распределительного вала

• Поломка поршневых колец

• Ослабление фиксации элементов двигателя

• Посторонние предметы на двигателе

Если глобальные проблемы не обнаружены, следует проверить регулировку клапанов, механизма газораспределения. Кроме того, причина появления стуков при работе ДВС часто связана с применением несоответствующего топлива, в том числе и с высокооктановыми добавками. Посторонние шумы могут появиться и при постоянной эксплуатации перегретого двигателя, в этом случае стоит обратить внимание на состояние системы охлаждения.

Вибрация

Причинами повышенной вибрации ДГУ могут быть следующие:

• износ эластичных элементов опоры опор двигателя или генератора
• выход из строя демпфера двигателя
• не верная работа регулятора двигателя или генератора
• износ подшипников как генератора, так и двигателя
• не корректная работа одной или более форсунок

Причины увеличенного расхода масла

При эксплуатации ДГУ обращайте внимание и на увеличившийся расход масла, это может свидетельствовать о серьезных проблемах, среди которых выделим:

• Вышли из строя поршневые кольца или повреждено зеркало самих цилиндров.

• Закоксованы прорези на маслосъемных кольцах или соответствующие канавки на поршнях, что произошло вследствие использования несоответствующего масла.

• Выход из строя или чрезмерный износ маслоотражательных колпачков, установленных на клапанах.

• Повреждения клапанов и других деталей газораспределительного механизма

• Износ турбины, что приводит к повышенному потребления масла

• Течи двигателя (под ГБЦ, сальник валов и т.п.)

При эксплуатации обращают внимание и на цвет выхлопных газов,  цвет выхлопных газов становиться сизым и имеет характерный запах. По этим признакам можно определить чрезмерное потребление смазочных материалов даже без проверки уровня в картере.

Причины увеличенного расхода топлива

•   Неисправность форсунок (не регламентная замена, не качественное топливо, износ)
• Не соответствующая пропускная способности воздушного фильтра
• Неисправность турбокомпрессора
• Низкое качество топлива

Сервисные инженеры Альфа Балт Сервис в короткие сроки проведут диагностику всех систем ДЭС на объекте.

Инструкция по эксплуатации

1 КРАТКОЕ ОПИСАНИЕ

Контроллер HGM6100K серии Genset, интегрирующий в себе цифровые, микропроцессорные и сетевые технологии, используется для системы автоматического управления дизель-генератора. Он может выполнять, в том числе, функции автоматического запуска или остановки, распределения данных и защитной сигнализации. В контроллере встроен ЖК-дисплей с дополнительным интерфейсом на китайским, английском и испанском языках, простым и надежным в работе.

Контроллер HGM6100K серии Genset использует технологию микро-обработки данных, которая может осуществлять точное измерение, постоянную корректировку величины, времени, установленных пороговых значений и др. функции. Он может быть широко использован для всех типов автоматических контрольных систем генераторов для создания компактной структуры, передовых схем, простых соединений и высокой надежности, может широко применяться для различных типов автоматизированных систем энергоблоков.

2 ЭКСПЛУАТАЦИОННЫЕ КАЧЕСТВА И ХАРАКТЕРИСТИКИ

■ HGM6100K контроллер имеет четыре типа:

HGM6110K/6110KC: Модуль автоматического запуска, он контролирует генератор для запуска / остановки с помощью дистанционного сигнала запуска;

HGM6120K/6120KC: Основан на HGM6110K/6110KC и добавлена сеть мониторинга переменного тока, функции автоматического переключения управления сетей / генератора (AMF), особенно подходит для автоматизированных систем, состоящей из сетей и генератора.

Примечание 1: HGM6110KC/6120KC с интерфейсом RS485, HGM6110K/6120K без интерфейса RS485.

Примечание 2: А затем взять HGM6110KC/6120KC с текстом в качестве примера для описания.

■ Использует микропроцессор в качестве основного, символы ЖК-дисплея с фоновой подсветкой, три языка: китайский, английский и испанский, сенсорная клавиатура;

■ Имеет порт RS485 с протоколом связи Modus;

■ Адаптирован к 3фазным-4проводным, однофазным-2проводным или 2фазным-3 проводным сетям (120/240В), сетям переменного тока 50/60 Гц;

■ измеряет и отображает 3-х фазное напряжение, 3-х фазный ток, частоту, мощность и прочие параметры сетей и генераторов;

Сети                                                                         Генераторы

Напряжение в сети (UAB, UBC и UCA)          Напряжение в сети (UAB, UBC и UCA)

Фазовое напряжение (Ua, Ub, и Uc)                Фазовое напряжение (Ua, Ub, и Uc)

Частота    Герц                                                       Частота    Герц

Нагрузка

Питающий ток IA, IB, IC

Активная мощность кВт

Неактивная мощность кВар

Фиксируемая мощность кВА

Коэффициент мощности Cos

Накопитель общей мощности генератора кВт/ч

■ Сетевые функции поддерживают высокое напряжение, пониженное напряжение, обрыв фазы; функции генератора поддерживают высокое напряжение, пониженное напряжение, повышенные частоты, пониженные частоты, увеличение тока;

■ Точность измерения и отображение параметров двигателя,

Температура (WT),                                             °C / °F оба отображены

Давление масла (ОP),                                       кПа / PSI / Бар отображаются все

Уровень жидкого топлива (FL),                       % (блок)

Скорость (SPD),                                                  об/мин (блок)

Напряжение в батарее (VB)                            В (блок)

Напряжение зарядного                                    В (блок)

устройства (VD)

Счет часов (НС)                                                  Максимально допустимое количество часов — 999999

Запуск                                                                    Максимально допустимое количество -999999 раз.

■ Защита управления: автоматический коленчатый рычаг/остановка дизельного двигателя, перераспределение нагрузки (ATS контроль) и защита при помощи индикатора неисправностей;

■ С ETS, управлением режимом холостого хода, управлением подогрева повышаются функции контроля скорости, и все типы из них подходят к выходным зажимам реле;

■ Настройка параметров: пользователю разрешается изменять настройки и сохранять их на внутреннем встроенном флэш-носителе; настроенные параметры не могут быть утеряны даже при отключении питания. Все параметры могут быть установлены не только при помощи передней панели, но и при помощи ПК через модуль SG72 (адаптер, USB-LINK-RS485), или через порт RS485 при помощи ПК;

■ Большинство датчиков температуры, давления, уровня масла могут быть использованы непосредственно, а также пользователь может определить статические характеристики самостоятельно;

■ Могут быть выбраны параметры серийного отключения при помощи коленчатого рычага (датчика скорости, датчика давления масло, генераторов);

■ Широкий диапазон электроснабжения (8 ~ 35 вольт постоянного тока) согласуется с различными рабочими средами напряжения зажигания батареи;

■ Для всех параметров используется цифровая модуляция, без аналоговой модуляции при использовании серийного электронного переменного резистора, большей надежности и стабильности;

■ Дизайн модульной конструкции, пламезамедляющий АБС пластик корпуса, клеммы встроенного типа, установки типа «заподлицо», компактная структура, легкая установка.

3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочее напряжение	От 8,0 вольт постоянного тока до 35,0 вольт, постоянное
Потребляемая мощность	<3Вт(В режиме ожидания: ≤2Вт)
Диапазон входного напряжения переменного тока 3-Фазного 4 Проводного 2-Фазного 3 Проводного Однофазного 2 Проводного	15 В переменного тока — 360 В переменного тока (фаза -N) 15 В переменного тока — 360 В переменного тока (фаза -N) 15 В переменного тока — 360 В переменного тока (фаза-N)
Частота	50Гц — 60 Гц
Напряжение переменного тока магнитного датчика	От 1,0 В до 24В (действующая величина)
Частота переменного тока магнитного датчика	10000 Гц (макс.)
Выходные зажимы реле запуска	При подаче напряжения 16 Амп 28 В постоянного тока
Выходные зажимы реле топлива	При подаче напряжения 16 Амп 28 В постоянного тока
Вспомогательный выходной зажим реле 1	7 Амп 28 В постоянного тока
Вспомогательный выходной зажим реле 2	7A 250 В переменного тока пассивный
Вспомогательный выходной зажим реле 3	16A 250 В переменного тока пассивный
Вспомогательный выходной зажим реле 4	16A 250 В переменного тока пассивный
Габаритные размеры	209мм x 153мм x 55мм
Вырез панели	186мм x 141мм
C.T. вторичный	5A (номинальный )
Рабочий диапазон температур	Температура: (-25~70)°C; Влажность: (20~90)%
Условия хранения	Температура: (-30~+80) °C
Уровень защиты	IP55: когда стоит водонепроницаемое резиновое кольцо между контроллером и его панелью. IP42: когда отсутствует водонепроницаемое резиновое кольцо между контроллером и его панелью.
Степень изоляции	Объект: между вводом/выводом/мощностью отвечает стандарту: IEC688-1992 Испытан методом: 1,5 кВ переменного тока/1 мин 3 мА тока утечки
Вес	0,71кг

4 ЭКСПЛУАТАЦИЯ

4.1 КЛЮЧЕВЫЕ ФУНКЦИИ

	Стоп/Сброс	Остановка генератора в режиме ручного / автоматического управления; Сброс сигнала тревоги при остановке; Для проверки состояния индикаторов панели нажать и удерживать данную кнопку не менее 3 секунд; Во время остановки повторное нажатие на эту кнопку приводит к незамедлительной остановке генератора.
	Пуск	Для запуска генераторной установки в ручном или автоматическом режиме
	Ручное управление	Нажатие этой кнопки устанавливает модуль в ручной режим
	Автоматическое управление	Нажатие этой кнопки устанавливает модуль в автоматический режим
	Запуск под нагрузкой	Нажатие приводит к работе контроллера в режиме ручного тестирования. В этом режиме генераторная установка будет работать с автоматический нагрузкой, в то время как генераторы с нормальной. (без HGM6110KC)
	Установить/подтвердить	После нажатия этой кнопки Вход в меню Установок, затем можно переместить курсор для подтверждения.
	Вверх/увеличение	Настройка страницы экрана. Перемещает курсор вверх
	Вниз/уменьшение	Настройка страницы экрана. Перемещает курсор вниз

4.2 АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ

Этот режим активируется нажатием . Светодиодный индикатор рядом загорается, что подтверждает активизацию действия.

Последовательность автоматического запуска:

1.HGM6120KC, когда сетевое напряжение не соответствует норме (повышенное или пониженное напряжение, потерянная фаза) входит в сеть «аварийная задержка» и на ЖК-дисплее начинается отсчет времени.

Когда аварийная задержка работы сети прекращена, включается режим «Задержка запуска».

2. HGM6110KC, включается режим «Задержка запуска» как только включен режим «Дистанционный запуск».

3. «Обратный отсчет» задержки запуска отображается на ЖК-дисплее.

4. Когда задержка запуска завершена производится предварительный подогрев (если оборудовано), на дисплее отображается надпись «задержка запуска подогрева ХХ сек.».

5. Когда реле предварительного подогрева выключено, происходит задержка срабатывания реле масла на 1сек, а затем включается реле вывода; если генераторная установка не включается в течение «времени запуска», реле масла и запуска прекращает подачу, запускает «пауза запуска» и ожидает следующей попытки.

6. Если генераторная установка не запускается в рамках отведенного количества раз для запуска, четвертая строка дисплея темнеет, и звучит сигнал ошибки, который отображается на дисплее.

7. С какого бы раза не произошел успешный запуск генераторной установки, он перейдет в безопасный режим работы. В течение этого периода сигналы низкого давления масла, высокой температуры, понижения скорости, сбой зарядки и дополнительного входа (должен быть настроен) являются неактивными. Как только эта задержка закончилась, генераторная установка перейдет к «задержке запуска в режиме холостого хода» (если это настраивается).

8. Во время «задержки запуска в режиме холостого хода» тревожные сигналы понижения скорости, понижения частоты, понижения напряжения неактивны. Как только эта задержка более завершена, генераторная установка перейдет к режиму «временной задержки разогрева» (если это настраивается).

9. Когда «временная задержка разогрева» завершена, загорится индикатор статуса генераторной установки, если генераторная установка исправна. Если напряжение генератора переменного тока и частота соответствуют требованиям по нагрузке, то генераторная установка будет закрыта, и реле начнет снимать сигнал с выхода, затем генераторная установка перейдет в нормальный рабочий режим с нагрузкой, и загорится индикатор генераторной установки. Если напряжение и частота генераторной установки отклоняются от нормы, то контроллер будет подавать сигнал тревоги и остановит двигатель (тревожные сообщения генераторной установки отображается на ЖК-мониторе).

Последовательность автоматической остановки:

1. HGM6120KC, при восстановлении сети во время работы генераторной установки входит в режим «обычная задержка» напряжения сети, и загорается соответствующий индикатор после того, как будет подтверждена нормальная работа сети. Запускается режим «Задержка запуска».

2. HGM6110KC, для генераторной установки запускается режим «задержка остановки», как только «дистанционный запуск» деактивируется.

3. Как только «задержка остановки» закончилась, для генераторной установки запускается режим «задержка охлаждения при высокой скорости». Сеть отключается, и прерыватель отсоединяются. После переключения в режим «задержка паузы», сеть отключается, и реле выводится, так же и с нагрузкой. Индикатор генераторных установок гаснет, а сети — загорается.

4. Реле режима холостого хода имеет питание и выходы, как выводится команда «остановить реле режима холостого хода» (если это было настроено)

5. Когда запускается «ETS реле», ETS переключатель имеет мощность и выходы. Выход масляного реле разъединяется.

6. Когда генераторная установка запускает «время остановки», автоматически определяется, остановился ли генератор или нет.

7. Генераторная установка запускает «завершение остановки», как только генераторная установка останавливается. Если генераторная установка не остановилась, то контроллер подает сигнал тревоги (сообщение «ошибка остановки» будет выведено на экран).

4.3 РУЧНОЕ УПРАВЛЕНИЕ

1. HGM6120KC, Автоматический режим запуска активируется при нажатии кнопки , и загорается его индикатор. Нажмите кнопку , чтобы контроллер перешел в «Тестовый режим ручного управления», и засветился соответствующий индикатор. В обоих режимах нажмите кнопку , чтобы запустить генераторную установку, и она может автоматически определить успешный запуск и ускорить работу на высокой скорости. При высокой температуре, низком уровне масла и отклонении напряжения от нормы при работе дизельной генераторной установки контроллер может защитить генераторную установку, быстро ее остановив (за более подробным описанием данной процедуры обратитесь к № 4~9 «Автоматического запуска работы»). В «Ручном Тестовом режиме » Электросетью определяется состояние генераторной установки с нагрузкой. Если электросеть работает нормально, переключение нагрузки никогда не происходит; в то время как если электросети являются аварийными, переключение нагрузки происходит в сторону генераторов. В «Ручном Тестовом режиме », после того, как генераторная установка исправна и работает на высокой скорости, независимо от того исправна ли электросеть, переключение нагрузки должно происходить в сторону генераторов.

2. HGM6110KC, Режим автоматического запуска активируется нажатием кнопки , при это загорается соответствующий индикатор. Затем нажмите , чтобы запустить генератор, который может автоматически определить успешный запуск, и генераторная установка переключает работу в высокоскоростной режим. При высокой температуре, низком уровне масла и отклонении напряжения от нормы при работе дизельной генераторной установки контроллер может защитить генераторную установку, быстро ее остановив (за более подробным описанием данной процедуры обратитесь к № 4~9 «Автоматического запуска работы»). После того, как генераторная установка заработает исправно на высокой скорости, контроллер отправит сигнал о закрытии генераторов.

3. Ручная остановка, нажатие кнопки может завершить работу генераторной установки (за более подробным описанием данной процедуры обратитесь к № 3~7 «Автоматического запуска работы»).

5 ЗАЩИТА

5.1 ПРЕДУПРЕЖДЕНИЕ

Когда контроллер обнаруживает сигнал предупреждения, будет подан только сигнал, и генераторная установка не остановится. Аварийные сигналы выводятся на экран жидкокристаллического дисплея.

Существуют следующие типы предупреждений:

№	Тип	Описание
1	Потеря скорости	Когда контроллер обнаружил, что скорость генераторной установки равна 0, и задержка потери скорости также равна 0, контроллер включит предупредительный сигнал, который будет выведен на экран жидкокристаллического дисплея
2	Повышение тока в генераторе	Когда контроллер обнаружит повышение тока в генераторной установке выше порогового значения и задержку повышения тока равную 0, контроллер включит предупредительный сигнал, который будет выведен на экран жидкокристаллического дисплея
3	Сбой остановки	Когда генератор не останавливается после включения «реле остановки», контроллер включит предупредительный сигнал, который будет выведен на экран жидкокристаллического дисплея
4	Низкий уровень масла	Когда контроллер обнаружит, что уровень масла генераторной установки ниже порогового значения, или что активировано предупредительное устройство ввода для отображения низкого уровня масла, контроллер включит предупредительный сигнал, который будет выведен на экран жидкокристаллического дисплея
5	Сбой зарядного генератора	Когда контроллер обнаружит, что напряжение зарядного выпрямителя генераторной установки ниже порогового уровня, контроллер включит предупредительный сигнал, который будет выведен на экран жидкокристаллического дисплея
6	Низкое напряжение аккумуляторной батареи	Когда контроллер обнаружит, что напряжение аккумуляторной батареи генераторной установки ниже порогового уровня, контроллер включит предупредительный сигнал, который будет выведен на экран жидкокристаллического дисплея
7	Высокое напряжение аккумуляторной батареи	Когда контроллер обнаружит, что напряжение аккумуляторной батареи генераторной установки выше порогового уровня, контроллер включит предупредительный сигнал, который будет выведен на экран жидкокристаллического дисплея
8	Низкий уровень воды	Когда контроллер обнаружит предупредительный сигнал низкого уровня воды, контроллер включит предупредительный сигнал, который будет выведен на экран жидкокристаллического дисплея

5.2 СИГНАЛ О НЕИСПРАВНОСТИ УСТРОЙСТВА С ЕГО АВТОМАТИЧЕСКИМ ВЫКЛЮЧЕНИЕМ

Когда контроллер обнаружит сигнал о неисправности устройства с его автоматическим выключением, то отправит сигнал прекращения работы и остановки.

Аварийные сигналы выводятся на экран жидкокристаллического дисплея.

Следующие виды сигналов аварийной остановки:

№	Тип	Описание
1	Аварийная остановка	Когда контроллер обнаружит сигнал аварийной остановки, он отправит аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея
2	Аварийный сигнал высокой температуры	Когда контроллер обнаружит, что температура воды/цилиндра превышает установленный уровень, он отправит аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея
3	Аварийный сигнал низкого давления масла	Когда контроллер обнаружит, что давление масла ниже установленного уровня, он отправит аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея
4	Аварийный сигнал превышения скорости	Когда контроллер обнаружит, что скорость генераторной установки превышает установленный уровень, он отправит аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея
5	Аварийный сигнал снижения скорости	Когда контроллер обнаружит, что скорость генераторной установки ниже установленного уровня, он отправит аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея
6	Аварийный сигнал потери скорости	Когда контроллер обнаружит, что скорость генераторной установки равна 0 или задержка не равна 0, он отправит аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея
7	Превышение напряжения генератора	Когда контроллер обнаружит, что напряжение генераторной установки превышает установленный уровень, он отправит аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея
8	Понижение напряжения генератора	Когда контроллер обнаружит, что напряжение генераторной установки ниже установленного уровня, он отправит аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея
9	Превышение тока генератора	Когда контроллер обнаружит, что ток в генераторной установке превышает установленный уровень или задержка не равна 0, он отправит аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея
10	Сигнал ошибки запуска	Во время попыток запуска, если происходит отказ запуска генераторной установки, то будет отправлен аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея
11	Сигнал превышения частоты	Когда контроллер обнаружит, что частота в генераторной установке превышает установленный уровень, он отправит аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея
12	Сигнал снижения частоты	Когда контроллер обнаружит, что частота генераторной установки ниже установленного уровня, он отправит аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея
13	Аварийный сигнал отказа генераторов	Когда контроллер обнаружит, что частота генераторной установки равна 0, он отправит аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея
14	Сигнал низкого уровня масла	Когда контроллер обнаружит, что уровень масла в генераторной установке ниже установленного уровня, он отправит аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея

№	Тип	Описание
15	Аварийный сигнал низкого уровня воды	Когда контроллер обнаружит, что уровень воды в генераторной установке ниже установленного уровня, он отправит аварийный сигнал об остановке, который будет выведен на экран жидкокристаллического дисплея

6 КЛЕММЫ

HGM6110KC по сравнению с HGM6120KC меньше сети трехфазовой входной клеммы переменного тока. HGM6110KC и основная плата HGM6120KC как показано на рисунке.

Описание соединения клеммной колодки

Контакт	Функция	Размер	Описание
1	Заводская установка устройства ввода постоянного тока (-ve)	2,5 мм	Отрицательный входной импульс постоянного тока системы. (Отрицательный заряд батареи).
2	Заводская установка устройства ввода постоянного тока (+ve)	2,5 мм	Положительный входной импульс постоянного тока системы. (Положительный заряд батареи). (Рекомендуемый максимальный предохранитель 20A)
3	Устройства ввода чрезвычайной остановки	2,5 мм	Заводская установка +ve. Также осуществляет подачу топлива и запуск выходов.
4	Выходные зажимы реле топлива	1,5 мм	Заводская установка +ve от контакта 3. 16 ампер.
5	Выходные зажимы реле запуска	1,5 мм	Заводская установка +ve от контакта 3. 16 ампер	Соединение с пусковой обмоткой стартера

Контакт	Функция	Размер	Описание
6	Вспомогательное реле выход 1	1,5 мм	Заводская установка +ve от контакта 2. 7 ампер.	См. таблицу 2
7	Вспомогательное реле выход 2	1,5 мм	Закрытый выход, 7 ампер.
8	Внешний узел реле
9	Открытый выход, 7 ампер.
10	Вспомогательное реле выход 3	2,5 мм	Свободные контакты. 16 амперов номинала
11
12	Вспомогательное реле выход 4	2,5 мм
13
14	Зарядные порты генераторов D + вход	1,0 мм	Не заземлять (батарея -ve)
15	Магнитный измерительный преобразователь +ve	Соединение с магнитным измерительным преобразователем.
16	Магнитный измерительный преобразователь -ve
17	Ввод температурного датчика	Подсоединение термостойкого датчика воды/цилиндра.	См. таблицу 4
18	Вход давления масла	Соединение с датчиком давления масла.
19	Вход уровня жидкости	Соединение с датчиком уровня жидкости.
20	Дополнительный вход 1	1,0 мм	Переключить на-ve	См. таблицу 3
21	Дополнительный вход 2	1,0 мм	Переключить на-ve
22	Дополнительный вход 3	1,0 мм	Переключить на-ve
23	CT, второстепенный для A	1,5 мм	Соединение с контролирующим второстепенным CT A
24	CT, второстепенный для B	1,5 мм	Соединение с контролирующим второстепенным CT B
25	CT, второстепенный для C	1,5 мм	Соединение с контролирующим второстепенным CT C
26	CT, второстепенный расширенный	1,5 мм	Соединение со второстепенными выходами всех контролирующих CT
27	Генератор А — контроль напряжения	1,0 мм	Соединение с А-выводом генератора (Рекомендуется предохранитель 2A),
28	Генератор В — контроль напряжения	1,0 мм	Соединение с В-выводом генератора (Рекомендуется предохранитель 2A),
29	Генератор С — контроль напряжения	1,0 мм	Соедините с С-выводом генератора (Рекомендуется предохранитель 2A),
30	Нейтральный вход генератора	1,0 мм	Соединение с нейтральной клеммой генератора (переменный ток)
31	Контроль напряжения в сети А	1,0 мм	Соедините с выходом сети А (Рекомендуется предохранитель 2A),

Контакт	Функция	Размер	Описание
32	Контроль напряжения в сети В	1,0 мм	Соедините с выходом сети B (Рекомендуется предохранитель 2A),
33	Контроль напряжения в сети С	1,0 мм	Соедините с выходом сети C (Рекомендуется предохранитель 2A),
34	Нейтральный вход сети	1,0 мм	Соединение с нейтральной клеммой сети
35	Расширенный порт RS485	0,5 мм	Используйте только 120Ω рекомендуемый RS485 кабель.
36	Порт RS485 B (-)	0,5 мм
37	Порт RS485 B (+)	0,5 мм
38	Дополнительный вход 4	1,0 мм	Переключитесь на-ve	См. таблицу 3
39	Дополнительный вход 5	1,0 мм	Переключитесь на-ve
40	Расширенный порт	1,0 мм	Дополнительный вход расширенного порта

Примечание: СОЕДИНЕНИЕ интерфейса на задней стороне происходит  как  программирование параметра с помощью  компьютера  к  программируемому контроллеру  через адаптер SG72.

7 ДИАПАЗОН И ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ

Все параметры серии HGM6100K показаны в таблице:

7.1 ТАБЛИЦА ПАРАМЕТРОВ (ТАБЛИЦА 1)

№	Параметр	Диапазон	Значение по умолчанию	Описание
1	нормальная задержка напряжения сети	(0-3600) S	10	Временная задержка электросети для ATS (устройство автоматического переключения нагрузки на резервный источник питания).
2	ненормальная задержка напряжения сети	(0-3600) S	5
3	Пониженное напряжение сети	(30-360) V	184	Когда напряжение электросети ниже нормы, электросети под напряжением активируются. Когда значение равно нулю, электросеть под напряжением отключается.
4	Повышенное напряжение сети	(30-360) V	276	Когда напряжение электросети выше нормы, электросети под напряжением активируются. Когда значение равно 360V, электросеть под напряжением отключается.

№	Параметр	Диапазон	Значение по умолчанию	Описание
5	интервал силового переключателя	(0-99,9) S	1,0	Задержка от электросети открыта для закрытия генератора или от генератора открыта для закрытия электросети.
6	Задержка запуска	(0-3600) S	1	Задержка из-за активации дистанционного сигнала запуска или ошибка электросети для запуска генератора.
7	Задержка остановки	(0-3600) S	1	Задержка из-за деактивации дистанционного сигнала запуска или нормальная работа электросети для остановки генератора
8	Количество коленчатых рычагов	(1-10) раз	3	Когда двигатель не запускается, проходит  большая часть проворачиваний коленчатого вала. Когда достигается их определенное количество, контроллер запускает сигнал сбоя.
9	Время предварительного подогрева	(0-300) S	0
10	Время цикла	(3-60) S	8	Стартер добавляет время электричества каждый раз.
11	Время между циклами	(3-60) S	10
12	Безопасное время выполнения	(1-60) S	10
13	Время запуска простоя	(0-3600) S	0
14	Время разогрева	(0-3600) S	10
15	Время охлаждения	(3-3600) S	10
16	Время остановки в режиме холостого хода	(0-3600) S	0
17	Остановка соленоида ETS	(0-120) S	20	Это — задержка остановки подачи питания
18	Сбой задержки остановки	(0-120) S	0
19	Время закрытия ATS	(0-10) S	5.0	Заключительная ширина импульса переключателя электросети или генератора, когда она равна нулю, выход непрерывный.
20	Зубья маховика	(10-300)	118
21	Неисправная задержка генераторов	(0-20,0) S	10.0

Номер	Параметр	Диапазон	Значение по умолчанию	Описание
22	Данные повышенного напряжения	(30-360) V	264	Когда напряжение генератора превышает допустимое значение, то активируется сигнал о превышении напряжения в генераторе. Когда значение равно 360V, сигнал перенапряжения генератора отключается.
23	Данные пониженного напряжения	(30-360) V	196	Когда напряжение генератора ниже допустимого значения, то активируется сигнал о низком напряжении в генераторе. Когда значение равно 30V, сигнал о низком напряжении генератора отключается.
24	Пониженная скорость	(0-6000) ОБ/МИН	1200	Когда скорость двигателя ниже допустимой нормы, и происходит остановка более 10 секунд, то активируется сигнал о низкой скорости работы генератора.
25	Повышенная скорость	(0-6000) ОБ/МИН	1710	Когда скорость двигателя выше допустимой нормы, и происходит остановка более 2 секунд, то активируется сигнал о высокой скорости работы генератора.
26	Пониженная частота работы генератора	(0-75,0) Гц	45.0	Когда частота работы ниже допустимой нормы, то активируется сигнал о низкой частоте работы генератора, и происходит остановка более 10 секунд.
27	Повышенная частота работы генератора	(0-75,0) Гц	57.0	Когда частота работы выше допустимой нормы, то активируется сигнал о низкой частоте работы генератора, и происходит остановка более 2 секунд.
28	Высокая температура	(80-140) °C	98	Когда значение температурного датчика двигателя выше допустимой нормы и остается таковым более 2 секунд, то включается сигнал о неисправности устройства с его автоматическим выключением. Когда значение достигает 140°C, то включается предупредительный сигнал. (Это подходит только для температурного датчика двигателя)

Номер	Параметр	Диапазон	Значение по умолчанию	Описание
29	Низкое давление масла	(0-400) кПа	103	Когда значение датчика давления машинного масла ниже допустимой нормы и остается таковым более 2 секунд, то включается сигнал о неисправности устройства с его автоматическим выключением. Когда значение достигает нуля, то включается предупредительный сигнал. (Это подходит только для датчика давления масла)
30	Низкий уровень топлива	(0-100)%	10	Когда датчик уровня топлива ниже допустимой нормы и остается таковым более 10 секунд, то включается предупредительный сигнал.
31	Задержка потери скорости	(0-20,0) S	5.0	Когда скорость равна нулю и остается таковой, то включается сигнал о неисправности устройства с его автоматическим выключением. Когда задержка равна нулю, то включается аварийный сигнал
32	Сбой зарядки, вольт	(0-30) В	6,0	Во время работы генератора, когда напряжение зарядки генератора переменного тока WL/D + ниже допустимого уровня и остается таковым в течение 5 секунд, то включается предупредительный сигнал генератора.
33	Повышенное напряжение аккумуляторной батареи	(12-40) В	33,0	Когда напряжение аккумуляторной батареи генератора выше допустимого уровня и остается таковым в течение 20 секунд, то активируется сигнал о повышенном напряжении аккумуляторной батареи. Это предупредительный сигнал
34	Пониженное напряжение аккумуляторной батареи	(4-30) V	8,0	Когда напряжение аккумуляторной батареи генератора ниже допустимого уровня и остается таковым в течение 20 секунд, то активируется сигнал о пониженном напряжении аккумуляторной батареи. Это предупредительный сигнал.
35	Уровень CT	(5-6000)/5	500	Значение токового трансформатора
36	Ток максимально допустимой нагрузки	(5-6000) A	500	Ток максимально допустимой нагрузки электросети или генераторной установки.

Номер	Параметр	Диапазон	Значение по умолчанию	Описание
37	Процентное отношение повышения тока	(50-130)%	120	Когда ток нагрузки выше допустимого уровня, то включается задержка по превышению тока.
38	Задержка по повышению тока	(0-3600) S	1296	Когда ток нагрузки выше допустимого уровня и остается таковым более отведенного времени, то включается сигнал о превышении тока. Когда задержка равна нулю, то сигнал о превышении тока отключается.
39	Порог открытия топливного насоса	(0-100)%	25	Когда уровень топлива ниже допустимого уровня и остается таковым в течение 10 секунд, то выводится сигнал для открытия топливного насоса.
40	Порог закрытия топливного насоса	(0-100)%	80	Когда уровень топлива выше допустимого уровня и остается таковым в течение 10 секунд, то выводится сигнал для закрытия топливного насоса.
41	Установка цифрового выхода 1	(0-12)	2	Подключен к питанию для остановки
42	Установка цифрового выхода 2	(0-12)	3	Управление в режиме холостого хода
43	Установка цифрового выхода 3	(0-12)	5	Близкие генераторы
44	Установка цифрового выхода 4	(0-12)	6	Близкие электросети
45	Дополнительный вход 1	(0-15)	1	Высокотемпературный вход
46	Дополнительный допустимый вход 1	(0-1)	0	Заводская настройка: закрыт
47	Дополнительный вход 1 задержка		2.0
48	Дополнительный вход 2	(0-15)	2	Вход низкого давления масла
49	Дополнительный допустимый вход 2	(0-1)	0	Заводская настройка: закрыт
50	Дополнительный вход 2 задержка	(0-20.0) S	2.0
51	Дополнительный вход 3	(0-15)	10	Вход удаленного запуска
52	Дополнительный допустимый вход 3	(0-1)	0	Заводская настройка: закрыт
53	Дополнительный вход 3 задержка	(0-20.0) S	2.0
54	Дополнительный вход 4	(0-15)	11	Предупредительный сигнал о низком уровне топлива
55	Дополнительный допустимый вход 4	(0-1)	0	Заводская настройка: закрыт
56	Дополнительный вход 4 задержка	(0-20,0) S	2.0
57	Дополнительный вход 5	(0-15)	12	Предупредительный сигнал о низком уровне хладагента
58	Дополнительный допустимый вход 5	(0-1)	0	Заводская настройка: закрыт
59	Дополнительный вход 5 задержка	(0-20,0) S	2.0
60	Модуль включения	(0-2)	0	0: Остановка 1: Режим ручного управления 2: Режим автоматического управления
61	Адрес модуля	(1-254)	1
62	Установка паролей	(0-9999)	1234
63	Выбор количества циклов	(0-5)	2	Установка элемента дана в Таблице 5.
64	Скорость разъединения	(0-3000) ОБ/МИН	360	Когда скорость двигателя выше допустимого уровня, стартер отключается.
65	Частота разъединения	(10-30) Гц	14	Когда частота работы генератора выше допустимого уровня, стартер отключается.
66	Разъединение при превышении давления масла		200	Когда давление машинного выше допустимого уровня, стартер отключается
67	Выбор запрета высокотемпературного режима	(0-1)	0	Значение по умолчанию, когда температура повышается, звучит аварийный сигнал для остановки. Подробно см. в Примечании 1.
68	Выбор запрета режима низкого давления масла	(0-1)	0	Значение по умолчанию, когда давление масла понижается, звучит аварийный сигнал для остановки. Подробно см. в Примечании 2.
69	Выбор одно/3 фазного входа	0 3фазовый-4проводной 1 2фазовый-3проводной 2 1фазовый-2проводной	0	3фазовый-4проводной
70	Выбор датчика температуры	(0-9)	08	SGX
71	Выбор датчика давления	(0-9)	08	SGX
72	Выбор датчика уровня жидкости	(0-5)	08	SGD

Примечание 1: если установлено как более высокая температура для запрета остановки или как программируемый порт, так как повышение температуры блокирует остановку, и данный порт активируется, когда значение температуры выше, чем установленное значение высокой температуры, активируется ввод аварийного сигнала высокой температуры, и контроллер отправляет предупредительный сигнал только о повышенной температуре, а не об остановке.

Примечание 2, если установлено как более низкое давление масла для запрета остановки или как программируемый порт, так как понижение давления масла блокирует остановку, и данный порт активируется, когда значение давления масла ниже, чем установленное значение низкого давления масла, активируется ввод аварийного сигнала низкого давления масла, контроллер отправляет предупредительный сигнал только о сниженном давлении масла, а не об остановке.

7.2 ТАБЛИЦА ПРОГРАММИРУЕМЫХ ВЫВОДОВ 1-4 (ТАБЛИЦА 2)

№	Содержание	Описание
0	Не используется	При данном выборе вывод не используется
1	Общий аварийный сигнал	Определяемое программируемое выходное реле подает питание при активации любого предупредительного сигнала или отключении неисправной цепи.
2	Соленоид ETS остановлен	Определяемое программируемое выходное реле подает питание при активации сигнала остановки. Вывод останется включенным для предварительной установки таймера, как только двигатель полностью остановится, а затем обесточивается.
3	Управление в режиме холостого хода	Определяемое программируемое выходное реле подает питание при задержке в режиме холостого хода, не равной нулю. Выходной контакт обычно подсоединяется к элементу управления вводом электронного регулятора «холостой ход/работа».
4	Управление предварительным подогревом	Определяемое программируемое выходное реле подает питание на время задержки таймера предварительного подогрева и подает питание на двигатель, пока двигатель не получит сигнал об успешной остановке. Вывод предварительного подогрева обычно используется для помощи при запуске двигателя, как, например, запальные свечи.
5	Закрытый генератор	Ключ прерывателя генератора вкл.
6	Закрытая электросеть	Ключ прерывателя электросети вкл. (HGM6120KC)
7	Открытый ATS	Ключ прерывателя выкл. Задержка вывода 3 секунды
8	Повышение скорости	В процессе разогрева, когда начинается всасывание, время всасывания для высокоскоростного разогрева при задержке по времени. Повышение скорости вспомогательного ввода при разъединении.
9	Скорость сброса	Запустите остановку на холостом ходу или перейдите к остановке соленоида ETS при всасывании (при остановке аварийного сигнала), и время всасывания чтобы остановить время задержки остановки на холостом ходу, чтобы прекратить бездействовать время задержки. Скорость сброса при разъединении активного вспомогательного ввода.

№	Содержание	Описание
10	Выход запуска генератора	Включен, когда генераторная установка исправна, и отключен после того, как скорость стала ниже значения скорости, необходимой для успешного запуска.
11	Управление топливным насосом	Когда уровень топлива ниже установленного порога, чтобы открыть топливный насос или активации предупредительного сигнала о низком уровне масла; Когда уровень топлива выше установленного порога топливного насоса и срабатывает сигнал о низком уровне масла, когда ввод неактивен, но открыт.
12	Управление высокой скоростью	Включен, когда генераторная установка в режиме «разогрева», и отключен после завершения «охлаждения».

7.3 ТАБЛИЦА ПРОГРАММИРОВАНИЯ ЦИФРОВЫХ ВХОДОВ 1-5 (ВЕСЬ ДОПУСТИМЫЙ ДИАПАЗОН ПРИ ЗАЗЕМЛЕНИИ (B-) (ТАБЛИЦА 3)

№	Содержание	Описание
0	Не используется
1	Вход сигнала тревоги высокой температуры	После конца задержки безопасной работы, если сигнал является активным, генератор сразу подаст аварийный сигнал о завершении работы.
2	Вход сигнала тревоги низкого давления масла
3	Вспомогательный вход предупреждающего сигнала	цифровой ввод вспомогательного предупреждающего аварийного сигнала.
4	Вспомогательный вход аварийного сигнала завершения работы	При подаче питания, если активно, генератор остановится незамедлительно.
5	Остановка после охлаждения	Во время работы двигателя, если он отключается при повышении температуры, при активном вводе, то в первую очередь двигатель начнет задержку охлаждения, а затем остановку, или же незамедлительно остановится.
6	Вход состояния закрытых генераторов	Вход состояния при закрытом генераторе.
7	Вход состояния закрытых электросетей	Вход состояния при закрытой электросети.
8	Запрет высокотемпературной остановки	Когда активно, запрещает остановку при превышении температурного режима. Подробно см. в Примечании 1.
9	Давление масла ниже останавливается запретить	Когда активно, запрещает остановку при пониженном давлении масла. Подробно см. в Примечании 2.
10	Вход удаленного запуска
11	Предупредительный сигнал о низком уровне топлива
12	Предупредительный сигнал о низком уровне хладагента

№	Содержание	Описание
13	Завершение работы при низком уровне топлива
14	Завершение работы при низком уровне хладагента
15	Автоматическое Запрещение запуска	Этот ввод используется, чтобы обеспечить функцию переопределения, чтобы препятствовать запуску генератора 6100 K в случае удаленного запуска / превышения пределов электросети. Если этот ввод активен, и появляется сигнал удаленного запуска / сбоя сети, HGM6110/20K не даст команду запуска генератору. Если этот входной сигнал деактивирован, HGM6110/20K будет работать как при появлении сигнала об удаленном запуске / сбое электросети, запуская и подавая нагрузку на генератор. Эта функция может использоваться, чтобы дать дополнительную функцию, чтобы генератор  запускался только при сбое сети и при прочих существующих условиях, которые требуют работы генератора. Если включается сигнал «Задержки автоматического запуска» еще раз, то он будет игнорироваться, пока на модуль не начнется снова подача питания с нагрузкой и завершение работы.

7.4 ВЫБОР ДАТЧИКА (ТАБЛИЦА 4)

Номер		Содержание	Описание
1	Температурный датчик	0 Не используемый 1 Определен как простаивающий 2 VDO 3 SGH (датчик Huanghe) 4SGD (датчик DongKang) 5 CURTIS 6 DATCON 7 VOLVO-EC 8 SGX 9 Занят	Определен диапазон входного сопротивления — 0~6000Ω, заводская настройка — SGX.
2	Датчик давления	0 Не используемый 1 Определен как простаивающий 2 VDO 10Бар 3 SGH (датчик Huanghe) 4 SGD (датчик DongKang) 5 CURTIS 6 DATCON 10Бар	Определен диапазон входного сопротивления — 0~6000Ω, заводская настройка — SGX.

Номер		Содержание	Описание
	Температура Датчик	7 VOLVO-EC 8 SGX 9 Занят
3	Давление Датчик	0 Не используемый 1 Определен как простаивающий 2 SGH 3 SGD 4 Занят 1 5 Занят 2	Определен диапазон кривой входного сопротивления — 0-6000Ω, заводская настройка — SGD.

7.5 УСЛОВИЯ УСПЕШНОГО ВЫПОЛНЕНИЯ ЦИКЛОВ (ТАБЛИЦА 5)

Номер	Описание
0	Магнитный измерительный преобразователь
1	Генератор
2	Магнитный измерительный преобразователь + Генератор
3	Магнитный измерительный преобразователь + Давление масла
4	Генератор + Давление масла
5	Генератор + Магнитный измерительный преобразователь + Давление масла

1． Существует три типа условий разъединения заводной рукоятки, магнитного измерительного преобразователя и напряжения генератора, которые могут использоваться отдельно, датчик давления масла должен использоваться с магнитным измерительным преобразователем и датчиком напряжения генератора, целю всего этого является заставить стартер и двигатель отключиться как можно скорее.

2．Магнитный измерительный преобразователь устанавливается в номере блока двигателя магнитных элементов тестового махового колеса.

3．Выбирая магнитный измерительный преобразователь, обеспечьте фиксацию зубьев махового колеса двигателя, иначе это может привести к выключению из-за превышения скорости или потери скорости.

4．Если генератор не имеет магнитных измерительных преобразователей, пожалуйста, не выбирайте соответствие, иначе произойдет сбой запуска или потеря скорости с соответствующим появлением сигнала и выключением.

5．Если у генератора нет датчика давления масла, пожалуйста не выбирайте соответствие.

6．Если условия запуска генератора не были выбраны, контроллер не будет производить измерений, и на дисплее отобразятся соответствующие параметры (Это может быть применимо к насосу), если не выбран магнитный измерительный преобразователь, сигнал о скорости появится из сигнала о генерировании переменного тока.

8 УСТАНОВКА ПАРАМЕТРОВ

После включения контроллера, нажмите , чтобы попасть в меню установки параметров:

                        1 Установить параметры.

2 Информация.

3 Установить язык.

■ Установка параметров

При запросе пароля, введите «1234» для установки значений с 1 по 38 в таблице (параметры таблицы [Таблица 1]), для установки всех параметров -введите «0318».

ПРИМЕЧАНИЕ:

а.         Если Вы работаете с контроллером типа HGM6110KC, то у Вас не будет нужна таблица параметров входов 1-5; программируемые выходы 1-4 не будут подавать напряжения на некоторые выходы переключателей.

б.         Измените параметры (такие, как отсоединение коленчатого рычага, конфигурация входов и выходов, временные интервалы и т. д.) в режиме простоя. В противном случае, это может привести к аварийному отключению или другим отклонениям.

в.         Максимально допустимое значение напряжения должно быть больше минимального; иначе одновременно будут зафиксированы повышенный и пониженный уровень напряжения.

г.         Максимально допустимое значение скорости должно быть больше минимального; иначе одновременно будут зафиксированы слишком высокая и низкая скорости.

д.         По возможности установите минимально допустимую частоту (для отсоединения коленчатого рычага) для того, чтобы отсоединить коленчатый рычаг при возникновении неполадок.

е.         Конфигурируемым входным портам 1-5нельзя устанавливать одинаковые значения, иначе это может привести к неправильной работе. Настраиваемым выходам 1-4 можно назначать одинаковые значения.

ж.        Если необходимо произвести отключение после охлаждения, назначьте значение для одного из конфигурируемых входов «остановить после охлаждения», затем заземлите его.

■          Информация

На ЖК-мониторе отображается версия ПО, дата выпуска.

Примечание: После нажатия кнопки   отобразится режим работы переключающего входа 5 вне зависимости от того, активен ли он или нет.

 ■         Установка языка

Пользователь может установить следующие языки интерфейса: китайский, английский и испанский.

Примечание: Нажмите кнопку   для выхода из меню настроек в любой момент.

9       ВЫБОР ДАТЧИКА

1.         При выборе датчика выбирается датчик с характеристиками, близкими к калибровочной кривой.

2.         Если использовать стандартный датчик с кривой, могут отличаться значения опции «кривая входа датчика», после регулировки настройку можно будет выделить и сохранить.

3.         Если кривая входа датчика, сопротивление (по оси абсцисс) должно уменьшаться, иначе будут вводиться ошибочные данные.

4.         Если выбран пункт «ничего», то на ЖК-мониторе будет отображаться температура или давление в виде прямой —.

5.         Если нет датчика давления, но есть аварийный выключатель, реагирующий на низкое давление, то в аварийных настройках для датчика давления должно быть установлено значение «ничего». В противном случае, будет постоянно происходить отключение из-за низкого давления масла (нефти).

6. Можно выставить несколько точек с максимальной или минимальной ординатой.

Таблица перевода единиц измерения

	1N/m2 (pa)	1kgf/cm2	1bar	(1b/in2) psi
1Pa	1	1.02×10 -5	1×10-5	1.45×10-4
1kgf/cm2	9.8×104	1	0.98	14.2
1bar	1×105	1.02	1	14.5
1psi	6.89×103	7.03×10-2	6.89×10-2	1

10     ВВОД В ЭКСПЛУАТАЦИЮ

Перед началом работ необходимо произвести следующие проверки:

а.         Убедитесь, что все соединения выполнены правильно, а провода подходят друг к другу по диаметру;

б.         Источник постоянного тока контроллера оснащен плавким предохранителем, источник положительного и отрицательного питания, соединены с аккумулятором правильно;

в.         Вход аварийной остановки соединен с положительным контактом аккумулятора через терминал с ЧПУ и предохранитель кнопки аварийного отключения;

г.         Соответствующие операции направлены на то, чтобы предотвратить поломки (например, прекращение подачи топлива). Убедитесь в правильности соединения, подключите батарею, выберите ручной режим управления, после чего контроллер запустит программу;

д.         Нажмите пусковую кнопку на панели контроллера, двигатель начнет работать, после выполнения заданного количества оборотов, контроллер посылает сигнал о неполадках. Нажмите кнопку Включения/Выключения контроллера для его перезапуска.

е.         Для восстановления двигателя после поломки (например, после восстановления подачи топлива), нажмите кнопку запуска еще раз, двигатель заработает, если всё в порядке, то генератор вернется в нормальное состояние из состояния простоя (если он раньше в нем находился). В то же время, необходимо следить за состоянием двигателя и значениями напряжения и частоты источника переменного тока. Если есть ненормальные значения, то следует остановить генератор и проверить правильность соединений по схеме;

ж.        Выберите автоматический режим с помощью кнопок на передней панели, подайте напряжение, контроллер начнет работать через автоматический переключатель цепи (если он есть) на нагрузку после некоторой задержки, после охлаждения, а затем отключится для перехода в режим простоя до повторного сбоя сети;

з.         После повторного сбоя сети, генератор автоматически перейдет в нормальный режим функционирования, а затем переключите реле генератора, проконтролируйте АПЦ для того, чтобы перенести нагрузку на  генератор. Если ситуация складывается иначе, проверьте соединение контрольных частей АПЦ по этой инструкции.

и.         Если у Вас остались какие-то вопросы, немедленно обратитесь к сотрудникам Smartgen.

11 Приложение

Принципиальная схема HGM6110KC

Принципиальная схема HGM6120KC

Однофазная двухпроводная система (HGM6120KC)

Двухфазная 3-проводная схема (HGM6120KC)

Примечание: Рекомендуется расширить выходы с коленчатого рычага и топлива с помощью мощного реле.

12 УСТАНОВКА

Контроллер устанавливается, как обычная панель, и фиксируется с помощью зажимов. Габаритные размеры и размеры панели диагностирования даны ниже:

1.         Входное напряжение батареи

Контроллеры серии HGM6100K пригоден для использования с 8В-35В батареями постоянного тока. Анод батареи должен надежно соединять положительный и отрицательный выводы контроллера аккумулятора, анодные и катодные соединение должны быть не менее 2.5. Если был электрический сбой, то необходимо подвести выход зарядного устройства прямо к «минусу» батареи, а от батареи к аноду — на вход мощности контроллера, для предотвращения воздействия зарядного устройства на работу контроллера.

2.         Вход датчика скорости

Датчик скорости устанавливается в отсеке двигателя с магнитными устройствами, тестирующими зубцы маховика. Он должен использоваться с контроллером с двухпроводным экранированным шнуром, защитным слоем на 16-контактном контроллере, другой конец на терминал, еще два соответствующим образом — на сигнальный контроллер, и соединять 15-й и 16-й контакты терминала. На полной скорости выходное напряжение датчика должно принимать значения 1-24 В (переменного тока), рекомендуемый уровень напряжения до 12 В (для расчетной скорости). Если датчик скорости может быть установлен, чтобы взаимодействовать сначала с датчиком вращения маховика, затем смещается на треть оборота, в итоге закрепляется стопорной гайкой.

3.         Выходы и переключатели

Контроллер для всех выходных контактов реле выхода, если нужно расширить реле, то нужно расширить обмотку реле свободного диода (увеличивающиеся концы при использовании катушки постоянного тока) или увеличить сопротивление и емкостный контур (при использовании катушки переменного тока), чтобы предотвратить воздействие на контроллер или иное оборудование.

4.         Вход переменного тока

Контроллер серии HGM6100K для внешнего преобразователя тока. Сила тока в трансформаторе должна составлять 5А, поскольку преобразователи тока работают по фазе, то фаза входного напряжения должна быть правильной, в противном случае, ток и дискретизация активной мощности будут искажены.

Примечание: А. ICOM должен соединять контроллеры мощности анодов аккумулятора.

Б. При постоянной нагрузке, преобразователь вторичного контура — строго разомкнутая цепь.

5.         Тест давления

После установки контроллера на контрольной панели при необходимости отключите все терминалы контроля давления, чтобы не перегрузить или не сломать контроллер.

13     ОБНАРУЖЕНИЕ НЕПОЛАДОК

Симптом	Возможное решение
Не работает генератор	Проверьте аккумулятор и провода, подходящиек генератору. Проверьте источник постоянного тока. Проверьте предохранитель постоянного тока.
Генератор выключился	Проверьте, не слишком ли высокая температура жидкости/цилиндра. Проверьте напряжение генератора переменного тока. Проверьте предохранитель постоянного тока.
Аварийное отключение	Если внезапно сработало аварийное отключение, убедитесь,что положительный контакт подсоединен к входу аварийного отключения. Проверьте, исправен ли переключатель аварийного отключения. Проверьте, не разомкнулась ли цепь.
Сигнал низкого давления масла (после запуска двигателя)	Проверьте значение давления масла.
Сигнал высокой температуры (после запуска двигателя)	Проверьте температуру двигателя. Проверьте переключатель давления/датчик и провода. Проверьте полярность.
Не получается выключить аппаратуру	Проверьте основные переключатели и провода на наличие ошибок, отображающиеся на ЖК-мониторе. Проверьте конфигурацию входов.
Не запускается двигатель	Проверьте провода топливного соленоида. Проверьте запускающие батареи. Проверьте датчик скорости и его контакты. Обратитесь к документации на двигатель.
Неудавшийся запуск	Проверьте провода топливного соленоида. Проверьте наличие топлива. Проверьте батарею. Проверьте, подсоединена ли батарея к выходу Топливо. Проверьте наличие считываемего сигнала на входе контроллеров соерии 6100К. Обратитесь к документации на двигатель.
Все работает, кроме АПЦ	Проверьте АПЦ. Проверьте соединение между контроллером и АПЦ.
Неправильное соединение кабеля RS485	Проверьте провода. Проверьте правильность установки COM-портов. Проверьте, зарезервированы ли линии A и B. Проверьте модуль преобразования RS485. Проверьте исправность портов компьютера. Возможно, линии A и B сети 485 должны быть ограничены с каждой стороны 120 Ω резисторами.

Часть 8. Система управления электростанцией
Система управления выполнена на базе одного из 2 цифровых контроллеров Smartgen HGM6120K/KC или HGM6120U/UC, в зависимости от производственной целесообразности.
Smartgen HGM 6120K/KC

Smartgen HGM 6120U/UC

Общие сведения
Данная электростанция оснащена системой управления на базе AMF (Automatic Mains Failure Module) контроллера Smartgen HGM6120K/КС или HGM6120U/UC, который обеспечивает автоматический контроль параметров внешней сети и автоматический запуск электростанции при ее отказе. Контроллер объединяет в себе цифровые, интеллектуальные и сетевые технологии, используется как автоматическая система управления дизельными генераторами. Он может выполнять такие функции, как автоматический запуск/останов, измерение параметров, сигнализация, а также функции удаленного управления, мониторинга и коммуникации с применением протокола MODBUS (для контроллера HGM6120U). Контроллер оснащен ЖК-дисплеем и простыми и удобными в работе китайским, английским, испанским, португальским и русским интерфейсами.
Контроллеры HGM6120 KC и HGM6120UC оснащены портом RS485, контроллеры HGM6120K и HGM6120U – не оснащены им.
В контроллере используется микропроцессорная технология, способная обеспечивать точные измерения, постоянную корректировку значений, задавать временные и пороговые значения и многие другие параметры. Все параметры могут конфигурироваться с передней панели или с ПК, используя стандартный запрограммированный интерфейс (ПО для установки на ПК – прилагается) или интерфейс RS485 (если контроллер оснащен этим портом). Устройство может использоваться во всех системах автоматического управления генераторами, обеспечивая компактность, современный подход, простоту подключений и высокую надежность.
Контроллер обеспечивает :

• измерение и отображение следующих параметров:

фазное напряжение сети (Ua, Ub и Uc), В

линейное напряжение сети (Uab, Ubc, Uca), В

частота сети, Гц

Примечание : контроллер предназначен для подключения к 3-фазной 4-х и 3-х проводной сети, к 1-фазной 2-х проводной и 2-фазной 3-х проводной сети
фазное напряжение генератора (Ua, Ub и Uc), В

линейное напряжение генератора (Uab, Ubc и Uca), В

ток генератора по фазам (Ia, Ib и Iс), А

частота генератора, Гц

активная мощность генератора, кВт

реактивная мощность генератора, кВАр,

полная мощность генератора, кВА

коэффициент мощности генератора, cos φ

количество выработанной электроэнергии генератора, кВт*ч

температура охлаждающей жидкости, °С / °F

давление масла, кПА / psi / Bar

уровень топлива, %

обороты генератора, об/мин

напряжение аккумулятора, В

напряжение зарядки аккумулятора, В

наработка генератора, ч

количество запусков генератора, шт

• управление электростанцией: автоматический запуск/останов, в том числе автоматическое управление процессом запуска/останова, автоматическое управление ATS (переключение нагрузки), управление переключением нагрузки вручную, управление предпусковыми обогревателями и сигнализация на дисплее;
• обработку и индикацию 3 аналоговых входов от датчиков пользователя. Параметры входов могут также задаваться пользователем.
• Настройки параметров сохраняются в энергонезависимой памяти и защищены паролем. Все параметры могут быт установлены кнопками передней панели контроллера, а также с ПК (с использованием адаптора SG72 – USB-LINK-RS485 – для HGM6120K и HGM5120U) или порта RS485 (для HGM6120KC и HGM6120UС).
• Работа с датчиками температуры охлаждающей жидкости, давления масла и уровня топлива, в том числе с заданием кривых их зависимостей,
• Питание контроллера осуществляется от аккумулятора электростанции, минимальное напряжение питания 8 В, максимальное – 35 В.
• Пластиковая брызгозащитная панель (HGM6120K/KC) или водонепроницаемая панель (HGM5120U/UC).

Назначение кнопок

Модель контроллера	Название кнопки	Функции кнопки
HGM6120K/KC	HGM6120U/UC
		Кнопка остановки/перезапуска	Когда двигатель работает, нажатие этой кнопки в ручном и автоматическом режимах задает автоматическое выполнение установленного процесса его остановки (снятия нагрузки, охлаждения и самой остановки). Когда при автоматическом отключении срабатывает сигнализация, нажатие этой кнопки приводит к сбросу этой сигнализации. При остановленном двигателе, нажатие и удерживание этой кнопки в течение 3 секунд используется для тестирования индикаторов. Если процесс остановки уже задан, то повторное нажатие на это кнопку приведет к немедленной остановке двигателя.
		Кнопка запуска	В ручном режиме или режиме Test нажатие этой кнопки задает автоматическое управление запуском двигателя.
		Кнопка ручного режима	Нажатие этой кнопки переводит контроллер в ручной режим.
		Кнопка автоматического режима	Нажатие этой кнопки переводит контроллер в автоматический режим.
		Режим Test под нагрузкой	Нажатие этой кнопки приводит к переходу контроллера в режим тестирования (Test) под нагрузкой. Нагрузка автоматически подключится к электростанции, когда параметры тока электростанции будут в норме.
		Настройка/ ввод	Вход в меню настроек или ввод положения курсора
		Вкл/выкл нагрузки	Нажатие на эту кнопку в ручном режиме подключает/отключает нагрузку
		Ввод курсора	Ввод положения курсора в меню настроек
		Прокрутка вверх / увеличение	Прокрутка показания монитора вверх или увеличение значения параметра.
		Прокрутка вниз / уменьшение	Прокрутка показания монитора вниз или уменьшение значения параметра.
		Меню	Вход в меню настроек. Повторное нажатие на эту кнопку – выход из меню настроек.

Логика работы в автоматическом режиме

Автоматический режим включается нажатием кнопки . Действие подтверждается светодиодным индикатором, расположенным рядом с кнопкой.

Запуск электростанции

Когда на вход контроллера удаленного запуска поступает удаленный сигнал запуска или когда имеет место отказ сети (повышенное/пониженное напряжение или потеря фазы в сети), контроллер выполняет следующее:
Для подтверждения сигнала об отказе сети запускается таймер аномалии в сети. Затем запускается таймер задержки запуска. Остаток времени таймера задержки запуска индицируется на дисплее. После этой задержки, если задано включение предпускового подогревателя, запускается таймер предварительного прогрева и запитывается соответствующий выход контроллера (если он задан). Остаток времени работы предпускового обогревателя индицируется на дисплее.
По окончании времени указанных задержек. включается подача топлива и через 1 сек включается электростартер. Мотор запускается в течение заранее заданного времени. Если за время попытки запуска двигатель так и не запускается, электростартер не может быть включен в течение некоторого времени. Если количество попыток запуска превышает заданное, попытки запуска прекращаются и на ЖК-дисплее появляется сигнал Запуск невозможен (Fail to start).
Если же двигатель запустился, электростартер по достижении запрограммированной частоты на выходе генератора отключается. В качестве альтернативы, для определения момента отключения электростартера может использоваться импульсный датчик оборотов, установленный на картере маховика (задается в параметрах контроллера). Для отключения стартера может также использоваться параметр возрастающего давления масла.
После отключения стартера, включается задержка безопасности, позволяющий параметрам отказов : низкое давление масла, высокая температура двигателя, падение оборотов, падение напряжения , отказ зарядки аккумулятора и любым другим дополнительным входным сигналам о неисправностях стабилизироваться без появления во этот период сигнала о неисправности электростанции.
Когда двигатель запустился, включается таймер его прогрева (на холостом ходу, если холостой ход выбран в настройках параметров или на номинальном режиме), при этом аварийная сигнализация падения оборотов, падения частоты и падения напряжения – не работают.
После того, как время таймера прогрева закончилось, и параметры электростанции (напряжение и частота) находятся в норме – контроллер подключает нагрузку к генератору, после ее подключения загорается индикатор. Если параметры электростанции – не в норме, контроллер включает аварийную сигнализацию и индикацию на дисплее, и останавливает электростанцию.

Остановка электростанции

Если удаленная команда запуска снята или при снятии сигнала отказа сети, включается таймер задержки останова. После истечения его времени, подается сигнал на отключение нагрузки от электростанции и переключение нагрузки на сеть. Нагрузка с электростанции снимается.

После этого включается таймер охлаждения (на номинальном режиме или на холостом ходу, если холостой ход выбран в настройках параметров), и двигателю дается время на остывание без нагрузки до его выключения. После того, как заканчивается работа таймера охлаждения, закрывается подача топлива и электростанция останавливается.
Если при этом электростанция не остановилась, контроллер подает аварийный сигнал «Отказ останова» («Fail to stop»)

Логика работы в ручном режиме и режиме «Test»

Ручной режим включается нажатием кнопки . Режим «Test» под нагузкой включается нажатием кнопки . Рядом с кнопкой загорается светодиодный индикатор, подтверждающие действие. В любом из этих двух режимов нажатие кнопки приводит к включению следующей последовательности запуска.
Если выбрано включение предпусковых подогревателей, то включается таймер прогрева, и подается напряжение на соответствующий выход контроллера.
После вышеупомянутой задержки срабатывает соленоид подачи топлива, а затем запускается электростартер.
Мотор запускается в течение заранее заданного времени. Если за время попытки запуска двигатель так и не запускается, электростартер не может быть включен в течение определенного времени. Если количество попыток запуска превышает заданное, попытки запуска прекращаются и на ЖК-дисплее появляется сигнал Запуск невозможен (Fail to start).
Если же двигатель запускается, электростартер при заданной частоте генератора отключается В качестве альтернативы, для определения этой частоты оборотов может использоваться импульсный датчик оборотов, установленный на картере маховика (задается в параметрах контроллера). Для отключения электростартера может также использоваться параметр давления масла.
После отключения стартера, активируется таймер безопасности, позволяющий параметрам отказов : низкое давление масла, высокая температура двигателя, падение оборотов, падение напряжения , отказ зарядки аккумулятора и любым другим дополнительным входным сигналам о неисправностях стабилизироваться без запуска сигнала о неисправности электростанции.
Когда двигатель запустился, включается таймер его прогрева (если выбран в настройках параметров), позволяющий двигателю стабилизироваться до приема нагрузки.
В ручном режиме, подключение нагрузки к электростанции произойдет в зависимости от наличия подключения нагрузки к сети. Если питание от сети в норме, нагрузка к электростанции не подключится, если нагрузка к сети не подключена (или присутствует отказ сети) – нагрузка подключится к электростанции.

В режиме «Test» под нагрузкой, переключение нагрузки на электростанцию произойдет вне зависимости от того, в норме ли питание от сети.

Для HGM6120U/UC : В ручном режиме нажатие на кнопку подключит нагрузку к электростанции или сети вне зависимости от состояния сети.

В ручном режиме и режиме «Test» нажатие кнопки приводит к остановке генератора (последовательность остановки см. в описании автоматического режима).
Защитные функции контроллера

Предупредительные сообщения
Предупреждения – это сигналы о некритических проблемах, которые не влияют на работу генераторной системы. Эти предупреждения нужны только для привлечения к проблеме внимания оператора.
На ЖК-дисплее отображаются следующие предупреждения :
Потеря сигнала частоты вращения (Loss of speed signal) — предупреждение выдается, если потерян сигнал измерения оборотов от импульсного датчика, при работающем двигателе контроллер определяет что обороты равны 0, а задержка при потере этого сигнала установлена на ноль.
Превышение тока генератора (Gens over current) — предупреждение выдается, если контроллер обнаруживает, что выходной ток генератора превышает заданное значение, а задержка для этой ситуации установлена на ноль.
Отказ останова (Failed to stop) — если модуль обнаруживает, что двигатель все еще работает, хотя время работы таймера задержки при отказе останова истекло.
Пониженный уровень топлива (Low oil level) — предупреждение выдается, если контроллер определяет, что уровень топлива упал ниже заданного минимального значения или входной сигнал «Мал уровень топлива» активен.
Отказ зарядки аккумулятора (Charge alt fail) — предупреждение выдается, если контроллер обнаруживает, что зарядное напряжение упало ниже заданного минимального значения.
Низкое напряжение аккумулятора (Battery low voltage) — предупреждение выдается, если контроллер обнаруживает, что напряжение аккумулятора упало ниже заданного минимального уровня .
Повышенное напряжение аккумулятора (Battery high voltage) — предупреждение выдается, если контроллер обнаруживает, что напряжение аккумулятора превысило заданный максимальный уровень.
Низкий уровень охлаждающей жидкости (Low water level) – предупреждение выдается, когда входной сигнал «Низкий уровень охлаждающей жидкости» активен.
Обрыв цепи датчика температуры охлаждающей жидкости (Temp. sensor open circuit) (только HGM6120U/UC) – предупреждение (если задано) выдается, когда контроллер не видит сигнала от датчика.
Обрыв цепи датчика давления масла (Oil pressure sensor open circuit) (только для HGM6120U/UC) – предупреждение (если задано) выдается, когда контроллер не видит сигнала от датчика.
Подошло время обслуживания (Maintenance time out warn) (только для HGM6120U/UC) – предупреждение (если задано) выдается, когда установленный в контроллере интервал до очередного обслуживания истек. Если установлено «Not used» — предупреждающий сигнал не выдается.Сообщения об аварийном отключении
При аварийном отключении контроллер посылает команду на отключение нагрузки от электростанции и на ее остановку, выдается аварийный сигнал и сообщение на ЖК-дисплее.
После этого следует устранить неисправность и возвратить контроллер в исходное состояние.
ВНИМАНИЕ: Перед возвратом контроллера в исходное состояние необходимо устранить проблему, в противном случае контроллер вернуть в исходное состояния не удастся. (Исключением является сигнал о падении давления масла, поскольку давление масла при неработающем двигателе отсутствует).
Аварийный останов (Emergency stop) – снятие питания «+» с ввода от кнопки аварийного останова запускает следующую последовательность: сначала осуществляется снятие нагрузки от электростанции и предотвращаются любые попытки ее перезапуска (пока не будет сброшена кнопка аварийного останова). Затем снимается «+» питания как с соленоида подачи топлива двигателя, так и с соленоида стартера.
Остановка из-за высокой температуры двигателя (High temp. shutown) – электростанция отключается (после окончания времени работы таймера безопасности), если контроллер обнаруживает, что температура охлаждающей жидкости двигателя превысила установленный уровень максимальной температуры
Остановка из-за падения давления масла (Low oil pressure shutdown) — электростанция отключается (после окончания времени работы таймера безопасности), если контроллер обнаруживает, что давление масла двигателя упало ниже заданного минимального давления масла.
Остановка из-за превышения оборотов (Over speed shutdown) — электростанция отключается, если число оборотов двигателя превышает заданное значение.
Остановка из-за падения оборотов (Under speed shutdown) — электростанция отключается, если число оборотов двигателя падает ниже заданного значения.
Остановка из-за потери сигнала частоты вращения (Loss of speed signal shutdown) — электростанция отключается, контроллер обнаруживает, что обороты равны 0, а задержка при потере этого сигнала не установлена на ноль.
Остановка из-за повышенного напряжения генератора (Genset over voltage shutdown) — электростанция отключается, если контроллер обнаруживает, что выходное напряжение генератора превышает заданное значение.
Остановка из-за падения напряжения генератора (Genset under voltage shutdown) — электростанция отключается, если контроллер обнаруживает, что выходное напряжение генератора падает ниже заданного значения.
Остановка из-за превышения тока генератора (Genset over current shutdown) — электростанция отключается, если контроллер обнаруживает, что выходной ток генератора превышает заданное значение, а задержка при этом событии не установлена на 0..
Отказ запуска (Fail to start) — если после заданного количества попыток двигатель так и не запустился, осуществляется блокировка дальнейших попыток запуска.
Остановка из-за повышения частоты генератора (Over frequency shutdown) — электростанция отключается, если контроллер обнаруживает, что частота генератора превышает заданное значение.
Остановка из-за понижения частоты генератора (Under frequency shutdown) — электростанция отключается, если контроллер обнаруживает, что частота генератора ниже заданного значения.
Отказ электростанции (Genset failed) – электростанция отключается, если контроллер обнаруживает, что частота генератора равна 0.
Остановка из-за низкого уровня топлива (Low fuel level) – если на вход контроллера подается сигнал «Низкий уровень топлива», электростанция отключается.
Остановка из-за низкого уровня охлаждающей жидкости (Low water level) – если на вход контроллера подается сигнал «Низкий уровень охлаждающей жидкости», электростанция отключается.
Остановка из-за обрыва цепи датчика температуры охлаждающей жидкости (Temp. sensor open circuit) (только HGM6120U/UC) – электростанция останавливается (если задано), когда контроллер не видит сигнала от датчика.
Остановка из-за обрыва цепи датчика давления масла (Oil pressure sensor open circuit) (только для HGM6120U/UC) – электростанция останавливается (если задано), когда контроллер не видит сигнала от датчика.
Остановка, т.к. подошло время обслуживания (Maintenance time out warn) (только для HGM6120U/UC) – электростанция останавливается (если задано), когда установленный в контроллере интервал до очередного обслуживания истек. Если установлено «Not used» — отключения электростанции не промсходит.

Схема подключения контроллеров Smartgen HGM6120КС и HGM6120UC
Подключение контроллеров Smartgen HGM6120К/КС и HGM6120U/UC

к 1-фазной и 2-фазной сети

Часть 9. Автоматический выключатель (автомат защиты)
Для электростанции применяется автоматический выключатель (автомат защиты) CHINT NM1

Часть 10. Коммутационное устройство
А
втоматическое коммутационное устройство (ATS), применяемое при исполнении ДГУ по 2 степени автоматизации – Aisikai SKT1.
Электрозамок предназначен для подачи управляющего питания на ATS. Когда электрозамок открыт, подается управляющий сигнал автоматики, а когда электрозамок закрыт – доступно лишь ручное управление.
Ручка переключения используется при закрытом электрозамке.
Механический фиксатор – для выполнения обслуживания вначале установите ручкой переключения ATS в положение «0», затем вытяните механический фиксатор и сохраняйте его положение при обслуживании. Вытягивание фиксатора отключает внутреннее автоматическое управление ATS, и ATS не может управляться ни автоматически, ни вручную.
Индикатор положения – показывает рабоче состояние ATS : I – 0 – II .
Напряжение, управляемое ATS – показывает назначение ATS.
Внимание ! В случае, если ATS не работает, откройте боковую крышку и проверьте (если надо, замените) предохранитель.
