Дизельные модели
Отопительные дизельные котлы Olympia OLB F-R предназначены для подачи
тепла и горячего водоснабжения в жилые и промышленные здания. Контур
отопления имеет теплообменные элементы, которые изготовлены из
жаропрочной стали. Конструкция контура выполняется в виде змеевика,
который может быть нержавеющим или медным.
Котельные установки на дизтопливе для отопления домов (11-700 кВт) могут
применяться на следующих объектах: частные строения, здания
общественных организаций, промышленные и административные комплексы.
Агрегаты моделей OLB имеют цельную конструкцию. Минимальный период
эксплуатации данных агрегатов составляет от 10 до 15 лет.
Модели с показателями мощности от 11 кВт оснащены следующими

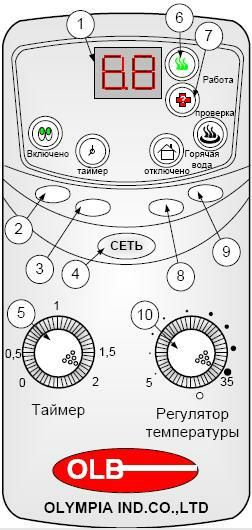

компонентами: пультом управления, комнатным термостатом, турбонаддувной
горелкой, которая встраивается во внутренний корпус. Это уменьшает шум
работы изделия до 50дБ.

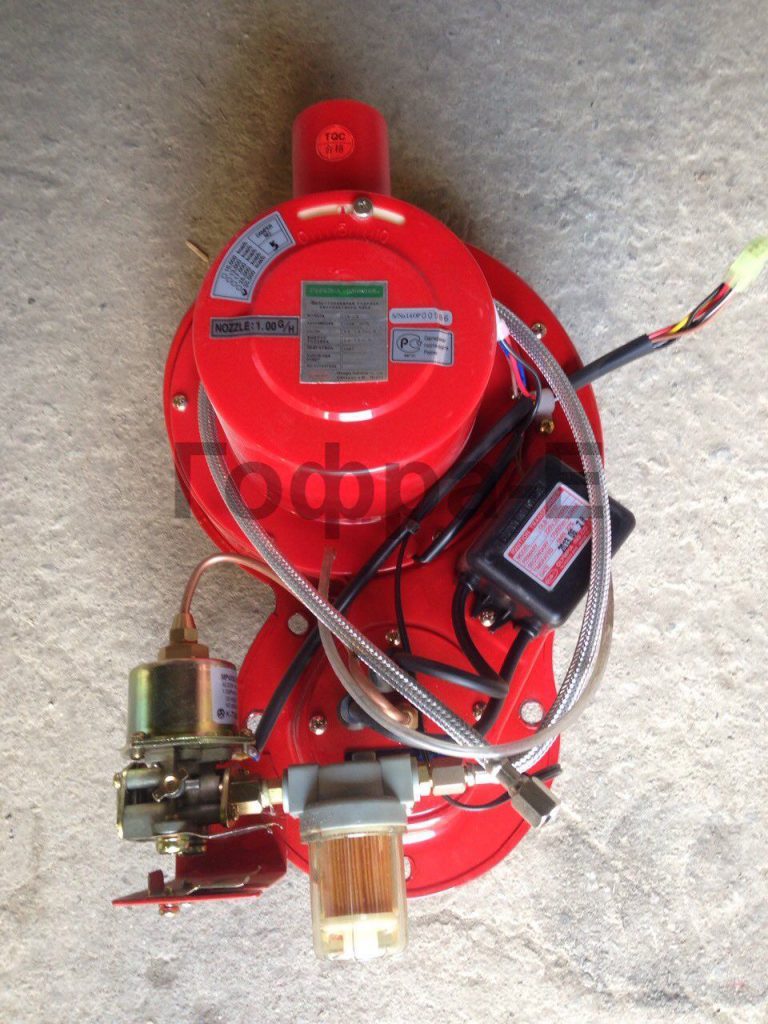

Модели мощностью более 40кВт оборудуются горелками с шестеренчатым
насосом. Топливо распыляется при помощи форсунок Danfoss или Hugo.
Любая модификация такого агрегата с мощностью 11-40 кВт дополнительно
комплектуется горелками с плунжерным (глубина забора топлива до
одного метра) или шестеренчатым насосом (глубина забора топлива до трех
метров). Котел отопления на дизтопливе характеризуется как
универсальный агрегат. На него можно установить как газовую горелку, так
и горелку на отработанном масле.
Модели серии OLB-250/350F-R имеют тепловую мощность 29,1-40 кВт. Для них
была спроектирована горелка марки AL-4T, которая может
функционировать на дизельном и печном топливе, керосине, а также на
отработанном масле.
Модификация данного оборудования, в комплекте которого имеется такой
компонент, является очень надежным устройством. Горелки AL-4Т уже много
лет применяются на разных объектах и успели показать себя как изделия с
малым процентом отказов в работе. Котлы отопления на дизельном топливе
с данными элементами являются готовыми к монтажу комплексами.
Модели OLB-500/700 RD-R имеют показатель тепловой мощности от 58 кВт.
Специально для них создана горелка AL-10V. Она работает на керосине,
отработанных маслах, а также дизельном и печном топливе.
Газовые модели
Газовый двухконтурный котел Olympia OLB 130 G-R — 350 G-R (поставляется
со стальным баком) предназначен для отопления и обеспечения горячей
водой. Они имеют надежную систему автоматики, поддерживающую температуру
воды и температуру в помещении, в соответствии с заданными
параметрами. Мощностной ряд от 15 до 40 кВт.
Высокая степень защиты: двойная защита от перегрева (контролируется
температура в агрегате, температура его корпуса и исправность
терморегулятора); защита от промерзания; контроль пламени в камере
сгорания; датчик уровня воды.
Комплектация: горелка с турбонаддувом; блок управления с программатором;
комнатный термостат.
Неисправности и их устранение
Котел Олимпия olb 130f r на дизтопливе все чаще стал давать перебои:
затрудненный пуск, вибрация трубы и затухание. Спустя какое-то время –
обычный запуск и нагрев. Что это означает?
Данные симптомы наблюдаются обычно в агрегатах с давно не чищенной и
ненастроенной горелкой, с забитой сажей топкой. Необходимо хотя бы раз в
год, а для дизельных моделей – дважды в год, чистить и настраивать
горелку.
В газовом котле Олимпия olb 350 ремонтники заменили газовый клапан, но
аппарат работает не дольше часа, после чего аварийно выключается. Что
может быть причиной такого явления?
Причина в том, что помимо газового клапана был неисправен и генератор
пламени. Электрод, который фиксирует пламя и дает команду на открытие
газового клапана, явно нуждается в замене. Он находится внизу в горелке.
Газовый котел Олимпия 350 перестал запускаться: газ идет, электричество
есть, все крутится – а розжига нет. Скажите по практике, в чем может
быть
причина?
Множество причин ведет к нарушению функции запуска. Из наиболее частых
можно назвать следующие: неисправен автомат розжига, перепутана
фаза-ноль, сгорел трансформатор или вышел из строя датчик, не работает
газовый клапан.
После непродолжительной работы котла дизельного Olympia на дисплее
возникает ошибка F2. Его чистили перед отопительным сезоном, меняли
фильтр топливный и форсунку. В инструкции написано: Отрегулируйте объем
подачи воздуха, проверьте состояние вытяжки. Проверьте исправность
воздухозаборника, выхлопной трубы. По звуку работы слышно, как будто
пламя на секунду погасает, а потом снова возникает. Вот в таком режиме
он
поработает минут 5, а потом ошибка. Теплоноситель успевает достаточно
набрать температуру — батареи на этажах нагреваются сильно.
Это погасание пламени во время работы. Нужно выяснять, почему происходит
отрыв пламени. Есть множество причин. Может подсос в топливной
магистрали. А могли при замене форсунки что-то напутать.
Можно ли самому отрегулировать жидкотопливную горелку в котле OLB F-R
или надо приглашать специалиста?
Нужны некоторые знания и приборы: газоанализатор, манометр для топлива,
манометр электронный или U-образный водяной для воздуха, прибор для
определения сажевого числа.
При работе агрегата из трубы не идет дым, а просто видно немного как
поднимается теплый воздух, это уже хорошо и можно ли некоторое время
эксплуатировать его до приезда специалиста?
Важно, чтобы не было сажи. Через день откройте аппарат и посмотрите
наличие сажи на стенках. При правильной работе котла и горелки стенки не
будут закопчеными. В противном случае придется регулярно чистить.
Температура агрегата не должна быть ниже 60 градусов.
В эксплуатации дизельный котел Олимпия 250 LT-2, насос Suntec. В
заводских настройках работает не стабильно: может отработать 10-15 минут
и
начинается пульсирующее пламя, через некоторое время перезапуск.
Ситуация может повториться и загорается ошибка F2, а иногда отработает
полный цикл нормально, прогреет весь дом и выключится. На агрегат
установлен коаксиальный дымоход.
Вам нужно провести регулировку горелки. Вызывайте специалистов.
С отоплением мой котел Olympia вроде справляется, но вот столкнулся с
проблемой ГВС. Имею 2 этажный гараж. Всю разводку по отоплению с
полным расчетом выполнил. Но иногда зимой, когда в гараже внутри около
нуля градусов, нормально не зажигается горелка. Аппарат делает несколько
попыток запуститься (продувает вентилятор, подает солярку в
топливопровод, пытается вспыхнуть и вроде вспыхивает, но гаснет и так
несколько раз
за попытку) и встает в аварийный режим. Позже я понял, что это от
холодного воздуха, который он засасывает из помещения. Далее, когда
помещение
прогревается, проблем не возникает ни с запуском, ни с его работой в
режиме отопления. На днях подключил душевую кабинку, перевел агрегат в
режим «горячая вода» кнопкой на пульте. Он отключает насосы на отопление
и греет только встроенный бойлер до 85 градусов. Когда начинается
разбор воды, то естественно, сначала идет холодная вода, то что не
нагрелось и стояло в трубах между агрегатом и душевой, потом кипяток
секунд 20,
ну а дальше все холоднее и холоднее. Чем и как это можно устранить?
Проблему ГВС можно решить методом подключения в систему бойлера
косвенного нагрева. Объем рассчитывается исходя из количества
пользователей.
Можно ли поменять топливный насос на модели OLB 130F-R с горелкой OH-2,
чтобы увеличить глубину забора топлива, так как хочу разместить
кубовый бак на улице на глубине около 1 м? Горелка и агрегат при этом
будут выше на 1,7 м. Если можно, то на какой насос можно поменять?
Потребуется ли регулировка?
Насос поменять не получится. Можно поменять горелку на LT. На неё
шестерёнчатый насос можно поставить, добавить повысительный насос КР-6
(возле ёмкости). Можно сделать промежуточную ёмкость на уровне, и
закачивать самому.
Подскажите, в дизельном котле Olympia OLB-130 стояла форсунка 0,40 80Н.
Я установил такую же, но 80S. Аппарат в начале работы как-то грубо
работает, чувствуется как будто избыточное давление. Когда на рабочий
режим выходит, то вроде как и раньше работает. Как думаете, стоит на Н
форсунку менять или можно S оставить?
У меня на форсунке 80S третий год отлично работает. Лучше, чем на Н.
Подскажете по котлу olb 170 f-r. Для чего нужна или не нужна обратка по
топливу? Горелка LT-2 вроде как, насос там с обраткой. Но она заглушена
штатно. Вот и вопрос — нужна ли обратка? Если да, то зачем? Аппарат
купил, ещё не пускал по нормальному, завел на 30 секунд и потушил.
Емкость
топливную дома ставить не хочу и не буду. А на насосе указания перед
подключением топливной магистрали максимум 2bar, вот и вопрос — на какую
высоту потянет топливо?
Если горелка с LT-2, то там насос с обраткой поднимает топливо без
проблем. Обратка на насосе нужна, чтобы топливо каждый раз с 3-х метров
не
тянуть.
У меня напольный котел Олимпия. Сегодня подключили газ, пытался включить
его. Пламя появляется, но срабатывает клапан, и огонь гаснет. Клапан
хонивелл вк 41105с. Как я понял, щелкает и отрубает газ. Загорается
ошибка F2. В чем может быть причина?
Горелка не работает, нет воспламенения, вентилятор работает. Топливо не
поступает к горелке: пустой топливный бак, воздух в топливной системе,
воздух в топливном насосе, закрыт топливный кран, загрязнен топливный
фильтр, загрязнен фильтр насоса, загрязнен фильтр и сопло форсунки.
Некачественное топливо. Прилипание сажи на внутренние части горелки.
Слабая искра розжига.
Подскажите, как можно почистить котел?
Чистка. Снимаете железную крышку, где дымоход, отметьте как была, а то
там саморезы как попало вкручены. Ниже стакан с перфорацией и под ним
отверстия с турбулизаторами. Турбулизаторы вынимаете и дырки прочищаете.
Сборка в обратном порядке.
Кто сталкивался с такой проблемой? Дизельный агрегат перестал
запускаться и выдаёт ошибку F1.
Нет пламени. Если горелка зажигается и через 5 секунд тухнет, то
фотоэлемент возможно неисправен. Остальное — топливо, воздух, подсос,
грязь в
фильтре форсунке. Если искра слышна — с электродами все нормально.
Скорей всего что-то с топливопроводом.
Проблема в следующем. Котел Olympia OLB-350G, 40 кВт, турбированная
горелка, по паспорту должен расходовать около 4-х кубов газа в час на
полной мощности. Вчера просидел около него час, включил на полную
мощность и замерил расход. Оказалось, что не больше 2,1 куба. Пытаюсь
найти
ответ, в чем неполадка? Мое предположение — маленькая площадь проходного
сечения гофры, которой он подключен к газопроводу. Давление газа в
системе нормальное. Есть еще мысли по этому поводу? Сейчас за бортом
-10-15 градусов, агрегат справляется. А что будет при -30С?
У меня была похожая проблема. Вызвал специалистов, которые начали с
проверки давления газа. Подключили прибор к газовой автоматике
(Honeywell)
и выяснилось следующее. Давление в газопроводе в норме — около 200
мм.вод ст (даже выше положенного). Давление перед входом в горелку в
несколько раз ниже нормы, на уровне минимально возможного для данной
горелки. Открутили заглушку, отрегулировали (при помощи отвертки) блок
автоматики до уровня расхода газа 4 куба в час — крутили и смотрели на
счетчик и на часы. Давление по их прибору на таком расходе оказалось
равным
давлению перед горелкой по паспортным данным. Сервисмены подтвердили,
что горелка не модулируемая (TKG-2), да и в документации написано —
control metod — on/off. С их же слов — данная модель газовой автоматики
расход менять не умеет. Случившееся их очень удивило. Они только слышали
о
случаях, когда оборудование с завода шло неотрегулированным, а в
реальности столкнулись с этим впервые. Вода в подаче системы отопления
моментально стала горячее.
Неполадки напольных газовых котлов Олимпия
OLB G-R
Агрегат не работает, электропитание присутствует. Ошибка в установке
режима. Сгорел предохранитель.
Котел неисправен, горит индикатор сети или циркуляционного насоса.
Температура воды в агрегате выше установленной на пульте. Отсутствует
контакт в разъемах подсоединения горелки или пульта управления.
Аппарат не работает, горит индикатор отсутствия воды. Утечка
теплоносителя. Неполадка датчик уровня воды в аппарате. Отсутствует
контакт или
обрывался провод датчика уровня воды.
Горит индикация перегрева. Сработала защита на перегрев корпуса
агрегата. Неисправность термостата защиты или отсутствует контакт.
Поврежден
датчик температуры воды. Мощность котла по паспорту завышена.
Не горит индикация на пульте управления. Не нажата кнопка Сеть.
Отсутствует электроэнергия. Сгорел предохранитель. Поврежден ПУ.
Не горят индикаторы на комнатном термостате. Кнопка Сеть не нажата.
Отсутствует электроэнергия. Обрыв подсоединительных проводов.
Горит индикация проверки. Перегревание корпуса агрегата. Отсутствует газ
или перекрыт газовый кран. Скачки напряжения в электрической сети.
Неполадка фотодатчика. Закоптился фотодатчик. Неисправность мультиблока.
Горит аварийная индикация. Неисправен пульт управления.
Двигатель вентилятора работает, но розжига не происходит. Закрыт газовый
кран. Пониженное давление газа. Отсутствует газ. Поврежден
трансформатор розжига.
Горелка зажигается и тут же гаснет. Пониженное давление газа. Поврежден
электрод розжига. Проблемы с газоходом или дымовой трубой.
Непостоянное пульсирующее горение, возвратный огонь. Некорректная
регулировка горелки. Ошибка в конструкции газохода и дымовой трубы.
___________________________________________________________________________________________
___________________________________________________________________________________________
Ремонт
газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и
техническое обслуживание запальной горелки.
Неполадки
и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec
(F / Fi).
Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей.
Настройки и регулировка режимов работы.
Газовые
котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz
3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности.
Параметры настройки функций и режимов.
Рекомендации
по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки
и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы.
Настройка работы по температуре и давлению.
Напольные
котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и
неисправности. Эксплуатация с системой управления Логоматик и
бойлером косвенного нагрева. Режимы и функции.
Эксплуатация
котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT.
Компоненты и рабочие функции. Программы для регулировки. Газовая
система. Установка и монтаж. Техническое обслуживание и
профилактика.
Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки.
Эксплуатация, техническое обслуживание.
Рекомендации по настройкам рабочих параметров.
Лемакс — ремонт и настройки
Модели газовых напольных котлов Премиум, Лидер, Патриот.
Рабочие характеристики. Модели Prime, Wise.
Регулировка автоматики Eurosit, Minisit, Sit Nova.
Твердотопливные котлы Форвард.
Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности.
Эксплуатация и сервисное обслуживание.
Рекомендации по регулировкам рабочих режимов.
Beretta — ремонт и регулировки
Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive.
Настенные и напольные модели. Неисправности и коды ошибок.
Рабочие функции и настройка сервисных режимов. Техническое обслуживание.
Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт.
Установка автоматической пеллетной горелки АПГ-25, 36, 42.
Настройки рабочих режимов.
Ремонт газовых котлов Оазис
Модели настенных котлов ZRT, ZRN, BM.
Неисправности и коды ошибок. Советы по устранению неполадок.
Рабочие режимы и настройка сервисных параметров. Техническое обслуживание.
Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma.
Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок.
Основные работы по обслуживанию.
Wolf — неисправности и ремонт
Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление
(примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел.
Что еще проверить?
Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС,
он или отключается, или перестает работать…
Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура.
Чтобы убедиться, что это так,
поднял температуру в …
Олимпия — самостоятельный ремонт котла
|
В любом случае Вы сумеете обратиться в наше предприятие по обслуживанию котлов Олимпия, и как сэкономить решите после консультации дежурного инженера! Переложите груз ответственности за безаварийную работу корейского котла на «чужие плечи», в этом и состоит элементарная расчётливость и стабильность. Это и является истинной бережливостью! |
|
Сервисный центр котлов Olympia 8 (495) 761 16 82 Аварийно-диспетчерская служба 8 (901) 540 45 21 круглосуточно
|
Вы можете сделать ремонт и обслуживание дизельного и газового котла лично, руководствуясь инструкцией в этом описании.
Вы владелец, и как пользователь котла отопления Олимпия всё для его ремонта и обслуживания сможете сделать своими руками. В дальнейшем описание от коллектива сервисных специалистов нашего предприятия мы дадим все рекомендации по самостоятельному уходу и настройке горелки корейского котла.
Для Вас даём рекомендации по правильной эксплуатации котлоагрегата, предоставляется таблица ошибок Олимпия котлов (то есть узлов, пультов управления, дутьевой горелки итд). Для самостоятельной замены элементарной запчасти для Вашего котла во время его остановки с точной ошибкой кода, советуем приобрести ремкомплект с расходниками, а также датчик температуры воды и трансформатор розжига котла olympia olb соответственно.
Котлы Олимпия производится в Республике Корея. Для Вас мы рассмотрим модель двухконтурного котла OLB, который имеет два конструктивных направления, и согласно модификации техники — газовая и дизельная горелка.
На примере самостоятельного технического обслуживания и ремонта систем котла мы возьмём дизельный отопитель, как более сложный образец агрегата по его техническим и конструктивным характеристикам. Напомним, что данные дизкотлы на территории Российской Федерации являются сложным техническим устройством, а их монтаж и пусконаладку должны производить сервисные инженеры специализированного предприятия. В этом случае Вы сэкономите деньги на гарантийном обслуживании и бесплатной замене деталей при необходимости.
Тем не менее, первые шаги от монтажа до пусконаладочных работ Вашего южнокорейского отопителя нужно произвести квалифицированно в присутствии сервисного инженера в категории специалиста предприятия, где все технические мероприятия выполняются по рабочей инструкции. Такого рода организация, конечно, нужна обязательно, дабы избежать печальных последствий при обнаружении заводского производственного брака, или его происшествия во время транспортировки теплообменника и горелки.
Вы приняли отопление после наладки и первого пуска, работают два контура, всё отлично функционирует. В начале эксплуатации любого отопительного оборудования необходимо изучить фирменную (родную) инструкцию пользователя для этой модели, что позволяет разобраться в схеме подключения и в полном устройстве котлоагрегата.
Знание электрической, гидравлической, электронной схемы даёт Вам справиться с пользовательской настройкой котла. Умение пользоваться котловым пультом управления и выносным комнатным термостатом — есть отличное начало эксплуатации отопления.
Но стоит не забывать, что индикация, которую показывают блоки управления, не является панацеей. Не стоит сразу менять запчасти или сам пульт управления, если автоматика показывает перегрев, а котлу добрых 10 лет. Или котел olympia ошибка a6 надоела, и Вы потеряли с ней много времени, — эта информация и работа для подготовленного мастера с опытом. В этом случае лучше заказать квалифицированную диагностику.
Желаем всем мира и тепла в Ваших домах!
Продолжение следует…
Олимпия — ремонт дизкотла и горелки в Новой Москве и Московской области.
Олимпия — ремонт котла на газообразном топливе в любом городе Мособласти.
GSM модуль для удалённого управления котлом Олимпия в Вашем доме.
Сохраняем котлы путём промывки теплообменника!
12.01.2022
12.01.2022
11.01.2022
10.01.2022
07.11.2019
Olympia (Олимпия) самостоятельное обслуживание котла
В первой части нашего справочника «Обслуживание котла Олимпия своими руками» вы ознакомились с настройкой и её первыми шагами для дизельной горелки бытового котла Олимпия.
Что нужно знать дополнительно по мелкому ремонту агрегата отопления? Какие инструменты нужно иметь для качественного выставления параметров сгорания топлива? Какой комплект расходников для горелочного устройства необходим в запасном варианте, чтобы не попасть в режим ожидания этой оригинальной запчасти в серьёзные морозы? И что такое промывка отопления, и какие её виды бывают?
Будьте уверены, если за многие годы (2-4 и более) не проводилась химическая промывка теплообменника аппарата, то лучше начать с этой технической процедуры очередное ежегодное ТО. Почему?
Профилактика закрывает многие вопросы неполадок и чётких неисправностей, которые указывают на замену какого-либо датчика или детали. Естественно, после химпромывки и очищения теплообменного узла все погружные датчики работают корректно, также снимается гидравлическое сопротивление через отопитель.
Квалифицированная диагностика требуется в каждом конкретном случае аварии или неисправности. Особенно это касается кодов ошибок, которые указывают на неполадки или испорченность датчика.
В котлах Олимпия, как в дизельных, так и в газовых присутствует система датчиков. Измеритель параметров температуры, дымовых газов, наличия пламени, перегрева, — вся эта схема отвечает за работоспособность и безопасность во время функционирования дизкотла в жилом доме. Поэтому изучение данного вопроса на профессиональном уровне обязательно для каждого мастера, который решил провести ТО солярочного котла.
Электрическая схема котла содержит датчик уровня котловой воды, датчик температуры теплоносителя, трансформатор поджига, газовый клапан с датчиками воздуха и газа, а также в цепи присутствует электродвигатель вентилятора горелки запятая циркуляционный насос отопительного контура и другие компоненты.
Все детали электрической схемы котла Олимпия должны состоять в идеальной формуле, с рабочим контуром заземления. При необходимости и повышенной мощности дополнительных электроузлов производить правильное подключение через промежуточное реле.
Контактор нужно правильно подбирать по характеристикам, чтобы не нарушить схему и работу выносного комнатного термостат, котлового пульта управления и другой котловой электроники управления.
Внимательно изучите устройство котла в инструкции для пользователя, этого достаточно при первых уроках по самообучению.
Изучите периодичность чистки газохода и теплообменника котла. Из-за чего мы часто чистим котлы и дымопроводы? Какое влияние оказывает настройка горелки газоанализатором и почему чрезмерно выделяется сажа при горении жидкого топлива?
Для чего нужно производить данные технические операции в связи с настройкой наддувной горелки, заменой форсунки и топливного фильтра (картриджа)? Для чего нужен датчик уровня котловой воды, и каким теплоносителем заполнять систему отопление.
Изучите или проконсультируйтесь у специалистов, почему термостат защиты корпуса котла от перегрева часто срабатывает, и заставляет вас отключать котел на долгое время.
Почему датчик котловой воды показывает некорректные параметры, и температурные характеристики в системе отопления и на радиаторах вас не устраивают? Вы повышаете температуру на котловом пульте, а в отопительной оснастке нет достаточного нагрева приборов для соответственного отопления коттеджа.
Вы начинайте знакомиться с жидкотопливной напорной горелкой, с её системой и узлами, конечно, возникает много вопросов. Это есть процесс обучения.
По всей стране функционируют учебные комбинаты, в которых экзамены принимают инспекторы государственных служб надзора. Для того чтобы заниматься пуско-наладочные работами и настройкой газовых горелок необходимо пройти такого рода обучение. Аттестацию после прохождения обучения получает любой соответствующий специалист.
Впоследствии необходимо приобрести газоанализатор, который будет позволять по состоянию дымовых газов делать профессиональные настройки сгорание топлива, минимизировать расход топлива и приводить котёл в отличное рабочее состояние на долгое время.
Доскональное знание горелочного устройства позволит вам на высококачественном уровне производить техобслуживание и ремонт котлов Олимпия любых модификаций на любом топливе.
Какой набор важных инструментов мы советуем приобрести для проведения самостоятельного обслуживания дизельного (газового) котла Olympia (Олимпия) на дому? С этим и другими вопросами обращайтесь в нашу аварийно-диспетчерскую службу по обслуживанию жидкотопливного оборудования.
Спасибо за ознакомление с нашей информацией. Надеемся, что она помогает пользователям дизкотлов Олимпия найти правильные решения и продлить ресурс техники отопления из Республики Корея.
Обращайтесь за технической поддержкой в нашу компанию, где вы найдёте понимание и свои интересы. Пользуйтесь нашими преимуществами. И лучше звоните.
Источник
Olympia (Олимпия) самостоятельное обслуживание котла
В первой части нашего справочника «Обслуживание котла Олимпия своими руками» вы ознакомились с настройкой и её первыми шагами для дизельной горелки бытового котла Олимпия.
Что нужно знать дополнительно по мелкому ремонту агрегата отопления? Какие инструменты нужно иметь для качественного выставления параметров сгорания топлива? Какой комплект расходников для горелочного устройства необходим в запасном варианте, чтобы не попасть в режим ожидания этой оригинальной запчасти в серьёзные морозы? И что такое промывка отопления, и какие её виды бывают?
Будьте уверены, если за многие годы (2-4 и более) не проводилась химическая промывка теплообменника аппарата, то лучше начать с этой технической процедуры очередное ежегодное ТО. Почему?
Профилактика закрывает многие вопросы неполадок и чётких неисправностей, которые указывают на замену какого-либо датчика или детали. Естественно, после химпромывки и очищения теплообменного узла все погружные датчики работают корректно, также снимается гидравлическое сопротивление через отопитель.
Квалифицированная диагностика требуется в каждом конкретном случае аварии или неисправности. Особенно это касается кодов ошибок, которые указывают на неполадки или испорченность датчика.
В котлах Олимпия, как в дизельных, так и в газовых присутствует система датчиков. Измеритель параметров температуры, дымовых газов, наличия пламени, перегрева, — вся эта схема отвечает за работоспособность и безопасность во время функционирования дизкотла в жилом доме. Поэтому изучение данного вопроса на профессиональном уровне обязательно для каждого мастера, который решил провести ТО солярочного котла.
Электрическая схема котла содержит датчик уровня котловой воды, датчик температуры теплоносителя, трансформатор поджига, газовый клапан с датчиками воздуха и газа, а также в цепи присутствует электродвигатель вентилятора горелки запятая циркуляционный насос отопительного контура и другие компоненты.
Все детали электрической схемы котла Олимпия должны состоять в идеальной формуле, с рабочим контуром заземления. При необходимости и повышенной мощности дополнительных электроузлов производить правильное подключение через промежуточное реле.
Контактор нужно правильно подбирать по характеристикам, чтобы не нарушить схему и работу выносного комнатного термостат, котлового пульта управления и другой котловой электроники управления.
Внимательно изучите устройство котла в инструкции для пользователя, этого достаточно при первых уроках по самообучению.
Изучите периодичность чистки газохода и теплообменника котла. Из-за чего мы часто чистим котлы и дымопроводы? Какое влияние оказывает настройка горелки газоанализатором и почему чрезмерно выделяется сажа при горении жидкого топлива?
Для чего нужно производить данные технические операции в связи с настройкой наддувной горелки, заменой форсунки и топливного фильтра (картриджа)? Для чего нужен датчик уровня котловой воды, и каким теплоносителем заполнять систему отопление.
Изучите или проконсультируйтесь у специалистов, почему термостат защиты корпуса котла от перегрева часто срабатывает, и заставляет вас отключать котел на долгое время.
Почему датчик котловой воды показывает некорректные параметры, и температурные характеристики в системе отопления и на радиаторах вас не устраивают? Вы повышаете температуру на котловом пульте, а в отопительной оснастке нет достаточного нагрева приборов для соответственного отопления коттеджа.
Вы начинайте знакомиться с жидкотопливной напорной горелкой, с её системой и узлами, конечно, возникает много вопросов. Это есть процесс обучения.
По всей стране функционируют учебные комбинаты, в которых экзамены принимают инспекторы государственных служб надзора. Для того чтобы заниматься пуско-наладочные работами и настройкой газовых горелок необходимо пройти такого рода обучение. Аттестацию после прохождения обучения получает любой соответствующий специалист.
Впоследствии необходимо приобрести газоанализатор, который будет позволять по состоянию дымовых газов делать профессиональные настройки сгорание топлива, минимизировать расход топлива и приводить котёл в отличное рабочее состояние на долгое время.
Доскональное знание горелочного устройства позволит вам на высококачественном уровне производить техобслуживание и ремонт котлов Олимпия любых модификаций на любом топливе.
Какой набор важных инструментов мы советуем приобрести для проведения самостоятельного обслуживания дизельного (газового) котла Olympia (Олимпия) на дому? С этим и другими вопросами обращайтесь в нашу аварийно-диспетчерскую службу по обслуживанию жидкотопливного оборудования.
Спасибо за ознакомление с нашей информацией. Надеемся, что она помогает пользователям дизкотлов Олимпия найти правильные решения и продлить ресурс техники отопления из Республики Корея.
Обращайтесь за технической поддержкой в нашу компанию, где вы найдёте понимание и свои интересы. Пользуйтесь нашими преимуществами. И лучше звоните.
Источник
Газовые котлы Olympia
Автоматические напольные газовые котлы-бойлеры OLYMPIA BOILER применяются для отопления домов, коттеджей и отдельных квартир площадью до 400 м2 и горячего водоснабжения с максимальным расходом горячей воды до 14,58 л/мин.
Отличительная черта этих котлов — это встроенный накопительный водонагреватель (бойлер).
Благодаря своей конструкции и работе автоматики (импульсные включения циркуляционного насоса при понижении температуры воды) при обвязке котлов «OLYMPIA» не требуется установка дополнительных устройств (3-х ходовой клапан и т.д.).
Конструкция котла обеспечивает абсолютную безопасность его работы, а датчики контролируют все его функции.
Котёл полностью автоматизирован. Вы самостоятельно выбираете для него режим работы с помощью пульта дистанционного управления, т.е. по своему желанию устанавливаете температуру воды в системе отопления или время работы бойлера в час (количество включений в час на определённый промежуток времени).
Котёл самостоятельно подаст топливо в камеру сгорания, автоматически произведёт его воспламенение, автоматически отключится и также автоматически включится через заданный вами промежуток времени.
Кроме этого, котёл самостоятельно подаст сигнал о том, что в системе отопления не хватает теплоносителя и о перегреве корпуса.
Котёл имеет две независящие друг от друга системы: систему отопления и систему горячего водоснабжения.
Система горячего водоснабжения действует следующим образом: от трубопровода подачи холодной воды производится прямое подключение к бойлеру. Вода, проходя через бойлер, нагревается до необходимой вам температуры и по трубопроводу поступает в кухню, ванную комнату, душ, бассейн и т.д.
Системы и схемы отопления, горячего водоснабжения могут быть различными. Теплообменники отопления и горячего водоснабжения рассчитаны на давление 3 -5 кг/см2 , что позволяет применять как открытую, так и замкнутую систему отопления, а также современную систему водоснабжения с использованием экспанзомата.
Основным требованием для котлов является установка циркуляционного насоса на обратном трубопроводе отопления, для подачи теплоносителя в теплообменник.
Все оборудование сертифицировано Госстандартом России, имеет разрешение Госгортехнадзора России.
Технические характеристик
| Параметр | Единица измерения | Модель котла | ||||
| OLB-100G-R | OLB-130G-R | OLB-170G-R | OLB-250G-R | OLB-350G-R | ||
| Макс. Тепловая мощность контура отопления/ГВС | кВт/час | 11,6/11,6 | 15,1/15,1 | 19,8/19,18 | 29/29 | 40,7/40,7 |
| Отапливаемая площадь | м2 | 100 | 150 | 190 | 290 | 400 |
| Эффективность (КПД) | % | 90 | 90 | 91 | 91 | 91,4 |
| Рабочее давление контура отопления/ГВС | кгс/м2 | 3/5 | ||||
| Топочная камера сгорания | — | закрытая | ||||
| Вид топлива | — | Природный газ (LNG), сжиженный газ (пропан-бутан, LPG) | ||||
| Рабочее давление газа (LNG) | мм.в.ст. | 200 | ||||
| Рабочее давление газа (LPG) | мм.в.ст. | 280 | ||||
| Минимальное давление газа перед мультиблоком | мм.в.ст. | 90 | ||||
| Объем воды в котле | л | 16,6 | 20 | 23 | 26,5 | 30 |
| Расход природного газа | м3/час | 1,2 | 1,5 | 1,9 | 2,7 | 3,8 |
| Максимальный нагрев котловой воды | C | 85 | ||||
| Расход горячей воды при dТ=25°С | л/мин | 6,67 | 8,67 | 11,33 | 16,67 | 23,33 |
| Расход горячей воды при dТ=40°С | л/мин | 4,17 | 5,42 | 7,08 | 10,42 | 14,58 |
| Температура дымовых газов (ном./макс.) | С | 180/190 | 185/190 | 185/190 | 185/195 | 185/195 |
| CO (макс.) | %/ppm | 0.01/100 | ||||
| CO2 (ном./макс.) | % | 10,8/11 | 108,/11 | 105,/10,8 | 10,810,9 | 11,1/11,3 |
| O2 (ном./макс.) | % | 4,8/4,5 | 4,8/4,5 | 5,0/4,8 | 4,9/4,6 | 3,9/3,7 |
| Максимально допустимая шумовая нагрузка | dB | 42 | 42 | 43 | 44 | 55 |
| Тип турбонаддувной горелки | модель | OHG-2 | OHG-2 | OHG-3 | TGK-1 | TGK-2 |
| Мощность эл. двигателя вентилятора горелки | Вт | 15 | 20 | 40 | ||
| Диаметр подводящего газопровода | мм | 15 | ||||
| Диаметр газохода | мм | 75 | ||||
| Диаметр трубопровода прямая/обратная/ГВС | мм | 25/25/15 | 32/32/15 | |||
| Электропитание | В/Гц | 220/50 | ||||
| Вес | кг | 58 | 66 | 71 | 82 | 97 |
| Габариты (ШхДхВ) | мм | 370х620х780 | 370х620х880 | 370х620х880 | 405х680х905 | 405х680х905 |
Принципиальная схема
1. Выходной патрубок отопительного контура 2.Газоход котла 3.Котловой пульт управления 4.Датчик уровня котловой воды, ½» (конструктивно выполнен в виде электрода, замыкающего электрическую цепь через теплоноситель ) 5.Термостат защиты корпуса котла от перегрева 6.Датчик температуры котловой воды, ½» 7.Газовая горелка 8. Входной патрубок отопительного контура
Устройства обеспечивающие безопасность котла
- Автоматическая двойная защита при отсутствии газа
- Срабатывает при возникновении неисправностей или отсутствии подачи газа в систему зажигания.
- Автоматическая защита от перегрева
- Срабатывает при превышении температуры корпуса котла выше 90 С
- После включения защиты котел автоматически прекращает работу
- На котловом пульте управления загорается индикатор «АВАРИЯ»
- После остывания корпуса котла необходимо нажать кнопку «RESET»
- Защита от перебоев в электроснабжении
- Срабатывает автоматически. Перекрывается газовый клапан, процесс горения прекращается, котел отключается
- При включении электропитания котел автоматически включается в работу в режим «НИКОГО НЕТ ДОМА»
- При колебаниях напряжения в электросети котел автоматически отключается и загорается индикатор «ПРОВЕРКА».Колебания напряжения в электросети влияют на устойчивую работу котла и могут привести к выходу из строя котлового пульта управления и электрооборудования
- Автоматическая защита от недостаточного поступления воздуха
- Горелка прекращает работу
- Защита при понижении уровня котловой воды
- При понижении уровня котловой воды загорается индикатор «ОТСУТСТВИЕ ВОДЫ» и «ПРОВЕРКА»
- Горелка отключается и котел прекращает работу
- При заполнении всех систем водой котел заработает в обычном режиме
- Двойная защита от замерзания
- При понижении температуры котловой воды ниже +5 С автоматически котел включается в работу. При неисправности котла или включении индикатора «ПРОВЕРКА» автоматически включается циркуляционный насос. Для защиты системы от замерзания не рекомендуется отключать котел от электросети. Отключенная кнопка «СЕТЬ» не влияет на систему защиты.
- Устройство защиты от обратного потока воздуха
- В случае перекрытия дымохода или поломки вентилятора горелка автоматически отключается
-
- Котел автоматически прекращает работу. Загорается индикатор «АВАРИЯ», «ПРОВЕРКА», мигает индикатор «СЕТЬ» на котловом пульте управления.Защита котла при обрыве или неисправности датчика температуры котловой воды
Устройство газовой горелки
1.Газовый регулятор 2.Газовый фильтр 3.Датчик минимального давления газа 4.Мультиблок 5.Электродвигатель вентилятора 6.Заслонка регулирования подачи воздуха 7.Патрубок подачи воздуха 8.Датчик давления воздуха 9.Трансформатор поджига 10.Электрод поджига 11.Фотодатчик контроля пламени 12.Смотровое окно 13.Электрический разъем
Котловой пульт управления
Котловой пульт управления
Индикатор Включение/Выключение котла. Мигающий режим при неисправности датчика температуры котловой воды.
- Индикатор рабочего режима. Загорается при работе горелки.
- Индикатор работы циркуляционного насоса. Загорается в следующих случаях:
- при работе циркуляционного насоса;
- при перегреве;
- при срабатывании защиты от разморозки котла.
- Индикатор ПРОВЕРКА.Загорается при останове котла:
- по контролю факела;
- отсутствие поджига;
- неисправность вентилятора;
- отсутствии воды;
- при понижении и кратковременных отключениях напряжения в электросети.
- Индикатор УРОВНЯ ВОДЫ . Загорается:
- при недостаточном уровне котловой воды;
- при обрыве провода датчика уровня;
- при обрыве клеммы заземляющего контакта.
- Индикатор АВАРИЯ. Загорается при неисправности котлового пульта управления и перегреве котла.
- Кнопка REZET (СБРОС).Кнопка перезапуска котла. Повторный перезапуск производить не ранее, чем через 20 сек. Во избежание поломки трансформатора поджига.
- Кнопка СЕТЬ. Защита от разморозки котла срабатывает независимо от положения кнопки при условии подачи электропитания к котлу.
- Регулятор температуры нагрева котловой воды. Регулирует температуру в режиме отопление, таймера и экономный режим.
Выносной комнатный термостат
Выносной комнатный термостат
Цифровое табло контроля температуры в помещении. При повороте ручки регулятора температуры в течении 5 сек. табло показывает заданную температуру, затем автоматически переключается на показания температуры окружающего воздуха в помещении.
Источник
котел дизельнй олимпия перестал запускаться
Правила форума
Форумы для обсуждений и вопросов по системам отопления и горячего водоснабжения, напольным и настенным газовым котлам, универсальным и твердотопливным котлам, электрокотлам, системам автоматики котлов, бойлерам косвенного нагрева и другому оборудованию для котельных и систем отопления. Здесь же обсуждаются проблемы в работе и вопросы по ремонту, обслуживанию и монтажу котлов, бойлеров, автоматики, газовых и жидкотопливных горелок и другого оборудования для котельных.
-
Dim@
- Гуру
- Сообщения: 8879
- Зарегистрирован: 24 апр 2007, 15:27
- Репутация: 234
- Откуда: Москва
- Контактная информация:
Сообщение
Dim@ » 03 дек 2010, 09:38
Сэкономили на котле — получите адекватный результат. Меняйте котел с горелкой на нормальные.
-
Mij-gan
- Гуру
- Сообщения: 2588
- Зарегистрирован: 11 мар 2009, 16:02
- Репутация: 245
- Откуда: Москва
- Контактная информация:
Сообщение
Mij-gan » 03 дек 2010, 10:39
Dim@ писал(а):Сэкономили на котле
Dim@, при чём тут котёл? Сэкономили на пусконаладке как вариант. Ну или соляра летняя
«Без измерений нет испытаний!»
-
Dim@
- Гуру
- Сообщения: 8879
- Зарегистрирован: 24 апр 2007, 15:27
- Репутация: 234
- Откуда: Москва
- Контактная информация:
Сообщение
Dim@ » 03 дек 2010, 10:54
из практики замечено — те люди которые покупают китурами пытаются экономить на всем: на правильном монтаже, пусконаладке и сервисном обслуживании, солярке и антигеле внеё…
-
shuninm
- Любитель
- Сообщения: 375
- Зарегистрирован: 12 окт 2008, 09:17
- Репутация: 9
- Откуда: Новосибирск
- Контактная информация:
Сообщение
shuninm » 03 дек 2010, 11:16
Ну, тут закон природы. Оч. часто любят бутерброды с икрой, а им пирожки с картошкой достаюцца.
Мля, как я экономил, самому страшно. А вот…
-
аристошка
- Мастер
- Сообщения: 1984
- Зарегистрирован: 07 июн 2007, 12:20
- Репутация: 48
- Откуда: Волжская Булгария
- Контактная информация:
Сообщение
аристошка » 03 дек 2010, 23:06
karldos не судьба посмотреть в инструкцию что за ошибка и написать?
что делал чтоб исправить ситуацию?
или тупо сидишь смотришь на ошибку?
Лужу и паяю котлы починяю.
Датчики NTC 10 кОм всегда в наличии
-
гpязнуля
- Гуру
- Сообщения: 4480
- Зарегистрирован: 13 окт 2005, 20:48
- Репутация: 175
- Откуда: Краснодар
Сообщение
гpязнуля » 04 дек 2010, 00:54
ф1 — королевские гонки!
нет пламени. если горелка звжигается и через секунд 5 тухнет, то фотоэлемент. остальное топливо, воздух,подсос, грязь в фильтре форсунке, если искра слышна с электродами все ок. скорей всего что то с топливопроводом.
поэтому ничего не трогая запусти с квнистры, если пойдет косяк в топливке.
Встретил дизайнера — убей сразу!
-
гpязнуля
- Гуру
- Сообщения: 4480
- Зарегистрирован: 13 окт 2005, 20:48
- Репутация: 175
- Откуда: Краснодар
Сообщение
гpязнуля » 04 дек 2010, 00:55
ф1 — королевские гонки!
нет пламени. если горелка звжигается и через секунд 5 тухнет, то фотоэлемент. остальное топливо, воздух,подсос, грязь в фильтре форсунке, если искра слышна с электродами все ок. скорей всего что то с топливопроводом.
поэтому ничего не трогая запусти с квнистры, если пойдет косяк в топливке.
Встретил дизайнера — убей сразу!
-
аристошка
- Мастер
- Сообщения: 1984
- Зарегистрирован: 07 июн 2007, 12:20
- Репутация: 48
- Откуда: Волжская Булгария
- Контактная информация:
Сообщение
аристошка » 04 дек 2010, 01:23
где находится бак с соляркой?
Лужу и паяю котлы починяю.
Датчики NTC 10 кОм всегда в наличии
-
гpязнуля
- Гуру
- Сообщения: 4480
- Зарегистрирован: 13 окт 2005, 20:48
- Репутация: 175
- Откуда: Краснодар
Сообщение
гpязнуля » 05 дек 2010, 15:42
Реальная приблуда, с 4го рестарта соляру с 3х метров подняла насухую и весь воздух удалила. без фикспакета.
Встретил дизайнера — убей сразу!
-
karldos
- Претендент
- Сообщения: 37
- Зарегистрирован: 01 дек 2010, 15:47
- Репутация: 0
Сообщение
karldos » 05 дек 2010, 22:15
спасибо за советы. позвонил в техподдержку-долго ломались-и всёже сказали прикрыть воздух,всё заработало. Соляра летняя в 2метровой бетонной яме,думаю загустела и результат
-
аристошка
- Мастер
- Сообщения: 1984
- Зарегистрирован: 07 июн 2007, 12:20
- Репутация: 48
- Откуда: Волжская Булгария
- Контактная информация:
Сообщение
аристошка » 06 дек 2010, 15:52
гpязнуля чей? Weishaupt?
зачем столько фильтров и как насос справляется с таким сопротивлением?
Лужу и паяю котлы починяю.
Датчики NTC 10 кОм всегда в наличии
-
karldos
- Претендент
- Сообщения: 37
- Зарегистрирован: 01 дек 2010, 15:47
- Репутация: 0
Сообщение
karldos » 07 дек 2010, 08:43
Добрый день.Посоветуйте горелка lt2 при работе котла штатный фильтр наполнен на одну треть,это нормально или тоже косяк?
-
Mij-gan
- Гуру
- Сообщения: 2588
- Зарегистрирован: 11 мар 2009, 16:02
- Репутация: 245
- Откуда: Москва
- Контактная информация:
Сообщение
Mij-gan » 07 дек 2010, 09:47
гpязнуля
Деаэратор? Приблуда знатная, но я всё равно «помогаю» горелке старым шофёрским способом
«Без измерений нет испытаний!»
-
гpязнуля
- Гуру
- Сообщения: 4480
- Зарегистрирован: 13 окт 2005, 20:48
- Репутация: 175
- Откуда: Краснодар
Сообщение
гpязнуля » 07 дек 2010, 11:37
А я подумываю шось подобное сгородить из /того что было/ уж больно цена кусучая.
Встретил дизайнера — убей сразу!
-
Ayrat
- Профи
- Сообщения: 865
- Зарегистрирован: 05 май 2010, 16:48
- Репутация: 25
- Откуда: Московская область
- Контактная информация:
Сообщение
Ayrat » 07 дек 2010, 16:33
гpязнуля писал(а):Реальная приблуда, с 4го рестарта соляру с 3х метров подняла насухую и весь воздух удалила. без фикспакета
хорошая штука!
гpязнуля писал(а):уж больно цена кусучая
секс с топливопроводом и фитингами на нем обычно дороже выходит…
karldos писал(а):Посоветуйте горелка lt2 при работе котла штатный фильтр наполнен на одну треть,это нормально или тоже косяк?
воздушок в топливопроводе…. это не есть карошо…
Во всем виноваты проектировщики!
Встретил дизайнера — позвони Грязнуле!
-
аристошка
- Мастер
- Сообщения: 1984
- Зарегистрирован: 07 июн 2007, 12:20
- Репутация: 48
- Откуда: Волжская Булгария
- Контактная информация:
Сообщение
аристошка » 09 дек 2010, 00:36
котел работает нормально?
если работает то что беспокоится
см.инструкцию к котлу
если фильтр полностью заполниться соляркой есть вероятность что картридж фильтра «сдох»
менять или промывать если сетка нержавейка
Лужу и паяю котлы починяю.
Датчики NTC 10 кОм всегда в наличии
-
karldos
- Претендент
- Сообщения: 37
- Зарегистрирован: 01 дек 2010, 15:47
- Репутация: 0
Сообщение
karldos » 09 дек 2010, 11:14
добрый день господа.чем грозит воздух в топливопроводе?Завоздушивается по малу,вчера залез в яму с баком -был косяк с соединением с фикс пакетом,перекрутил с фум лентой.Сегодня сново пузыри в топливопроводе(шланг прозрачный силикон)Может на лён с герметиком перекрутить?
Вернуться в «Отопление и ГВС»
Перейти
- Отопительные котлы, водонагреватели, насосы, кондиционеры, водоочистка…
- ↳ Консультации специалистов
- ↳ Ariston
- ↳ Baxi
- ↳ Beretta, Riello
- ↳ Biasi
- ↳ Bosch
- ↳ Buderus
- ↳ Fondital
- ↳ Geberit
- ↳ Giacomini
- ↳ Hermann
- ↳ Hortek
- ↳ Kiturami
- ↳ Meibes
- ↳ Oventrop
- ↳ Protherm
- ↳ Thermona
- ↳ Rehau
- ↳ Vaillant
- ↳ Viessmann
- ↳ WILO
- ↳ Топас
- ↳ SYR
- ↳ Uponor
- ↳ Отопление и ГВС
- ↳ Обсуждение схем и проектов
- ↳ Автоматика для котлов
- ↳ Бойлеры косвенного нагрева, ГВС
- ↳ Водоснабжение, водопровод, скважины
- ↳ Вентиляция и кондиционирование
- ↳ Отопительные приборы
- ↳ Дымоходы
- ↳ Водонагреватели, газовые колонки
- ↳ Насосы, насосные станции
- ↳ Водоподготовка, фильтры для воды
- ↳ Канализация, водоотведение, септики
- ↳ Печи и камины
- ↳ Сантехника, полотенцесушители
- ↳ Газоснабжение
- ↳ Электроснабжение
- ↳ Бассейны, бани, сауны
- ↳ Альтернативные источники энергии
- ↳ Тепловые насосы
- ↳ Альтернативная энергия
- ↳ Когенерация
- ↳ Профессиональный инструмент
- Проектирование, сервис, тeхнорматив, газоснабжение …
- ↳ ГОСТ, СНиП, СанПиН и т.д.
- ↳ Проектирование
- Городок монтажников и инженеров
- ↳ Комментарии и мнения
- ↳ Перлы нашего городка!
- ↳ Гордость нашего городка!
- ↳ Барахолка
- ↳ Куплю, Продам, Обменяю, Подарю,…
- ↳ Услуги частных мастеров
- ↳ Поиск мастера
- Поддержка форума сантехника, отопление, кондиционирование
- ↳ Правила, вопросы, объявления
- ↳ Правила форума. Книга жалоб и предложений
- ↳ Часто задаваемые вопросы (FAQ — ЧаВО)
- ↳ Объявления
Содержание
- Olympia (Олимпия) самостоятельное обслуживание котла
- Настройки при полной автоматизации котлов OLYMPIA
- Котлы Олимпия — Эксплуатация и ремонт
Olympia (Олимпия) самостоятельное обслуживание котла
В первой части нашего справочника «Обслуживание котла Олимпия своими руками» вы ознакомились с настройкой и её первыми шагами для дизельной горелки бытового котла Олимпия.
Что нужно знать дополнительно по мелкому ремонту агрегата отопления? Какие инструменты нужно иметь для качественного выставления параметров сгорания топлива? Какой комплект расходников для горелочного устройства необходим в запасном варианте, чтобы не попасть в режим ожидания этой оригинальной запчасти в серьёзные морозы? И что такое промывка отопления, и какие её виды бывают?
Будьте уверены, если за многие годы (2-4 и более) не проводилась химическая промывка теплообменника аппарата, то лучше начать с этой технической процедуры очередное ежегодное ТО. Почему?
Профилактика закрывает многие вопросы неполадок и чётких неисправностей, которые указывают на замену какого-либо датчика или детали. Естественно, после химпромывки и очищения теплообменного узла все погружные датчики работают корректно, также снимается гидравлическое сопротивление через отопитель.
Квалифицированная диагностика требуется в каждом конкретном случае аварии или неисправности. Особенно это касается кодов ошибок, которые указывают на неполадки или испорченность датчика.
В котлах Олимпия, как в дизельных, так и в газовых присутствует система датчиков. Измеритель параметров температуры, дымовых газов, наличия пламени, перегрева, — вся эта схема отвечает за работоспособность и безопасность во время функционирования дизкотла в жилом доме. Поэтому изучение данного вопроса на профессиональном уровне обязательно для каждого мастера, который решил провести ТО солярочного котла.
Электрическая схема котла содержит датчик уровня котловой воды, датчик температуры теплоносителя, трансформатор поджига, газовый клапан с датчиками воздуха и газа, а также в цепи присутствует электродвигатель вентилятора горелки запятая циркуляционный насос отопительного контура и другие компоненты.
Все детали электрической схемы котла Олимпия должны состоять в идеальной формуле, с рабочим контуром заземления. При необходимости и повышенной мощности дополнительных электроузлов производить правильное подключение через промежуточное реле.
Контактор нужно правильно подбирать по характеристикам, чтобы не нарушить схему и работу выносного комнатного термостат, котлового пульта управления и другой котловой электроники управления.
Внимательно изучите устройство котла в инструкции для пользователя, этого достаточно при первых уроках по самообучению.
Изучите периодичность чистки газохода и теплообменника котла. Из-за чего мы часто чистим котлы и дымопроводы? Какое влияние оказывает настройка горелки газоанализатором и почему чрезмерно выделяется сажа при горении жидкого топлива?
Для чего нужно производить данные технические операции в связи с настройкой наддувной горелки, заменой форсунки и топливного фильтра (картриджа)? Для чего нужен датчик уровня котловой воды, и каким теплоносителем заполнять систему отопление.
Изучите или проконсультируйтесь у специалистов, почему термостат защиты корпуса котла от перегрева часто срабатывает, и заставляет вас отключать котел на долгое время.
Почему датчик котловой воды показывает некорректные параметры, и температурные характеристики в системе отопления и на радиаторах вас не устраивают? Вы повышаете температуру на котловом пульте, а в отопительной оснастке нет достаточного нагрева приборов для соответственного отопления коттеджа.
Вы начинайте знакомиться с жидкотопливной напорной горелкой, с её системой и узлами, конечно, возникает много вопросов. Это есть процесс обучения.
По всей стране функционируют учебные комбинаты, в которых экзамены принимают инспекторы государственных служб надзора. Для того чтобы заниматься пуско-наладочные работами и настройкой газовых горелок необходимо пройти такого рода обучение. Аттестацию после прохождения обучения получает любой соответствующий специалист.
Впоследствии необходимо приобрести газоанализатор, который будет позволять по состоянию дымовых газов делать профессиональные настройки сгорание топлива, минимизировать расход топлива и приводить котёл в отличное рабочее состояние на долгое время.
Доскональное знание горелочного устройства позволит вам на высококачественном уровне производить техобслуживание и ремонт котлов Олимпия любых модификаций на любом топливе.
Какой набор важных инструментов мы советуем приобрести для проведения самостоятельного обслуживания дизельного (газового) котла Olympia (Олимпия) на дому? С этим и другими вопросами обращайтесь в нашу аварийно-диспетчерскую службу по обслуживанию жидкотопливного оборудования.
Спасибо за ознакомление с нашей информацией. Надеемся, что она помогает пользователям дизкотлов Олимпия найти правильные решения и продлить ресурс техники отопления из Республики Корея.
Обращайтесь за технической поддержкой в нашу компанию, где вы найдёте понимание и свои интересы. Пользуйтесь нашими преимуществами. И лучше звоните.
Источник
Настройки при полной автоматизации котлов OLYMPIA
Котлы Олимпия достаточно автоматизированые для комфортной эксплуатации в частном доме. Для бесперебойной работы с минимальными внеплановыми ремонтами дизельного котла Олимпия в котельных предприятий необходимо проходить периодические технические осмотры и возобновлять настройки автоматики и горелки котла.
Управлять работой котла возможно с помощью пульта дистанционного управления. По желанию пользователь может установить температуру теплоносителя в отопительной системе, время работы бойлера по количеству включений в час на определённый промежуток времени.
Таким образом, котел независимо получит топливный ресурс в камере сгорания, автоматически произведет его воспламенение, автоматически произведёт отключение, автоматически включится через заданный владельцем котла промежуток времени.
Котел Олимпия постоянно отслеживает и информирует, что в водяной отопительной системе не хватает жидкости или о том, что вероятен перегрев тела котла.
Подключение электроники автоматизированной схемы котла Олимпия с последующими пусконаладочными работами лучше доверить инженеру КИПиА (АСУ) отопительной техники нашей технической службы.
Итак, техническое обслуживание для техники отопления Олимпия проводится ежегодно и в этом случае качественное пользование котлом гарантировано.
Жесткие условия работы влияют на двухконтурное оборудование, но систематические промывки теплообменников, настройки котла дают положительный результат. Неисправности дизельных вентиляторных горелок для котлов
Олимпия OLB устраняются специалистами, имеющими достаточный практический опыт, а при неправильных настройках увеличится расход топлива и механизм горелки просто сотлеет со временем.
Котлы Олимпия располагают двумя автономными системами: система горячего водоснабжения ГВС и отопительная система СО. Система горячего водоснабжения действует следующим образом: от трубопровода подачи холодной воды производится прямое подключение к бойлеру. Вода проходит через бойлер, нагревается до нужной температуры и далее поступает в точки разбора ГВС.
Теплообменники отопления и горячего водоснабжения рассчитаны на давление 3,1-4,95 кг/см2, что позволяет применять как открытую, так и замкнутую систему отопления, а также современную систему водоснабжения с использованием гидроаккумулятора.
Особым условием для работы котлов Олимпия есть монтаж циркуляционного насоса на обратном трубопроводе СО, для корректного оборота жидкости в СО.
Теплообменники горячего водоснабжения и системы отопления необходимо промывать ежегодно в рамках технического обслуживания.
Лучше применять химическую промывку теплообменников, что придаст дальнейшей работе котла Олимпия повышение КПД. При жёсткой воде теплообменник ГВС для качества приготовления горячей воды лучше промывать два раза в год специальными кислотными средствами.
Наши мастера всегда готовы к технической поддержке котлов отопления Олимпия.
Заявки на ремонт и отзывы о работе наших специалистов направляйте в офис компании:
Источник
Котлы Олимпия — Эксплуатация и ремонт
Отопительные дизельные котлы Olympia OLB F-R предназначены для подачи тепла и горячего водоснабжения в жилые и промышленные здания. Контур отопления имеет теплообменные элементы, которые изготовлены из жаропрочной стали. Конструкция контура выполняется в виде змеевика, который может быть нержавеющим или медным.
Котельные установки на дизтопливе для отопления домов (11-700 кВт) могут применяться на следующих объектах: частные строения, здания общественных организаций, промышленные и административные комплексы.
Агрегаты моделей OLB имеют цельную конструкцию. Минимальный период эксплуатации данных агрегатов составляет от 10 до 15 лет. Модели с показателями мощности от 11 кВт оснащены следующими компонентами: пультом управления, комнатным термостатом, турбонаддувной горелкой, которая встраивается во внутренний корпус. Это уменьшает шум работы изделия до 50дБ.
Модели мощностью более 40кВт оборудуются горелками с шестеренчатым насосом. Топливо распыляется при помощи форсунок Danfoss или Hugo. Любая модификация такого агрегата с мощностью 11-40 кВт дополнительно комплектуется горелками с плунжерным (глубина забора топлива до одного метра) или шестеренчатым насосом (глубина забора топлива до трех метров). Котел отопления на дизтопливе характеризуется как универсальный агрегат. На него можно установить как газовую горелку, так и горелку на отработанном масле.
Модели серии OLB-250/350F-R имеют тепловую мощность 29,1-40 кВт. Для них была спроектирована горелка марки AL-4T, которая может функционировать на дизельном и печном топливе, керосине, а также на отработанном масле.
Модификация данного оборудования, в комплекте которого имеется такой компонент, является очень надежным устройством. Горелки AL-4Т уже много лет применяются на разных объектах и успели показать себя как изделия с малым процентом отказов в работе. Котлы отопления на дизельном топливе с данными элементами являются готовыми к монтажу комплексами.
Модели OLB-500/700 RD-R имеют показатель тепловой мощности от 58 кВт. Специально для них создана горелка AL-10V. Она работает на керосине, отработанных маслах, а также дизельном и печном топливе.
Газовый двухконтурный котел Olympia OLB 130 G-R — 350 G-R (поставляется со стальным баком) предназначен для отопления и обеспечения горячей водой. Они имеют надежную систему автоматики, поддерживающую температуру воды и температуру в помещении, в соответствии с заданными параметрами. Мощностной ряд от 15 до 40 кВт.
Высокая степень защиты: двойная защита от перегрева (контролируется температура в агрегате, температура его корпуса и исправность терморегулятора); защита от промерзания; контроль пламени в камере сгорания; датчик уровня воды.
Комплектация: горелка с турбонаддувом; блок управления с программатором; комнатный термостат.
Неисправности и их устранение
Котел Олимпия olb 130f r на дизтопливе все чаще стал давать перебои: затрудненный пуск, вибрация трубы и затухание. Спустя какое-то время – обычный запуск и нагрев. Что это означает?
Данные симптомы наблюдаются обычно в агрегатах с давно не чищенной и ненастроенной горелкой, с забитой сажей топкой. Необходимо хотя бы раз в год, а для дизельных моделей – дважды в год, чистить и настраивать горелку.
В газовом котле Олимпия olb 350 ремонтники заменили газовый клапан, но аппарат работает не дольше часа, после чего аварийно выключается. Что может быть причиной такого явления?
Причина в том, что помимо газового клапана был неисправен и генератор пламени. Электрод, который фиксирует пламя и дает команду на открытие газового клапана, явно нуждается в замене. Он находится внизу в горелке.
Газовый котел Олимпия 350 перестал запускаться: газ идет, электричество есть, все крутится – а розжига нет. Скажите по практике, в чем может быть причина?
Множество причин ведет к нарушению функции запуска. Из наиболее частых можно назвать следующие: неисправен автомат розжига, перепутана фаза-ноль, сгорел трансформатор или вышел из строя датчик, не работает газовый клапан.
После непродолжительной работы котла дизельного Olympia на дисплее возникает ошибка F2. Его чистили перед отопительным сезоном, меняли фильтр топливный и форсунку. В инструкции написано: Отрегулируйте объем подачи воздуха, проверьте состояние вытяжки. Проверьте исправность воздухозаборника, выхлопной трубы. По звуку работы слышно, как будто пламя на секунду погасает, а потом снова возникает. Вот в таком режиме он поработает минут 5, а потом ошибка. Теплоноситель успевает достаточно набрать температуру — батареи на этажах нагреваются сильно.
Это погасание пламени во время работы. Нужно выяснять, почему происходит отрыв пламени. Есть множество причин. Может подсос в топливной магистрали. А могли при замене форсунки что-то напутать.
Можно ли самому отрегулировать жидкотопливную горелку в котле OLB F-R или надо приглашать специалиста?
Нужны некоторые знания и приборы: газоанализатор, манометр для топлива, манометр электронный или U-образный водяной для воздуха, прибор для определения сажевого числа.
При работе агрегата из трубы не идет дым, а просто видно немного как поднимается теплый воздух, это уже хорошо и можно ли некоторое время эксплуатировать его до приезда специалиста?
Важно, чтобы не было сажи. Через день откройте аппарат и посмотрите наличие сажи на стенках. При правильной работе котла и горелки стенки не будут закопчеными. В противном случае придется регулярно чистить. Температура агрегата не должна быть ниже 60 градусов.
В эксплуатации дизельный котел Олимпия 250 LT-2, насос Suntec. В заводских настройках работает не стабильно: может отработать 10-15 минут и начинается пульсирующее пламя, через некоторое время перезапуск. Ситуация может повториться и загорается ошибка F2, а иногда отработает полный цикл нормально, прогреет весь дом и выключится. На агрегат установлен коаксиальный дымоход.
Вам нужно провести регулировку горелки. Вызывайте специалистов.
С отоплением мой котел Olympia вроде справляется, но вот столкнулся с проблемой ГВС. Имею 2 этажный гараж. Всю разводку по отоплению с полным расчетом выполнил. Но иногда зимой, когда в гараже внутри около нуля градусов, нормально не зажигается горелка. Аппарат делает несколько попыток запуститься (продувает вентилятор, подает солярку в топливопровод, пытается вспыхнуть и вроде вспыхивает, но гаснет и так несколько раз за попытку) и встает в аварийный режим. Позже я понял, что это от холодного воздуха, который он засасывает из помещения. Далее, когда помещение прогревается, проблем не возникает ни с запуском, ни с его работой в режиме отопления. На днях подключил душевую кабинку, перевел агрегат в режим «горячая вода» кнопкой на пульте. Он отключает насосы на отопление и греет только встроенный бойлер до 85 градусов. Когда начинается разбор воды, то естественно, сначала идет холодная вода, то что не нагрелось и стояло в трубах между агрегатом и душевой, потом кипяток секунд 20, ну а дальше все холоднее и холоднее. Чем и как это можно устранить?
Проблему ГВС можно решить методом подключения в систему бойлера косвенного нагрева. Объем рассчитывается исходя из количества пользователей.
Можно ли поменять топливный насос на модели OLB 130F-R с горелкой OH-2, чтобы увеличить глубину забора топлива, так как хочу разместить кубовый бак на улице на глубине около 1 м? Горелка и агрегат при этом будут выше на 1,7 м. Если можно, то на какой насос можно поменять? Потребуется ли регулировка?
Насос поменять не получится. Можно поменять горелку на LT. На неё шестерёнчатый насос можно поставить, добавить повысительный насос КР-6 (возле ёмкости). Можно сделать промежуточную ёмкость на уровне, и закачивать самому.
Подскажите, в дизельном котле Olympia OLB-130 стояла форсунка 0,40 80Н. Я установил такую же, но 80S. Аппарат в начале работы как-то грубо работает, чувствуется как будто избыточное давление. Когда на рабочий режим выходит, то вроде как и раньше работает. Как думаете, стоит на Н форсунку менять или можно S оставить?
У меня на форсунке 80S третий год отлично работает. Лучше, чем на Н.
Подскажете по котлу olb 170 f-r. Для чего нужна или не нужна обратка по топливу? Горелка LT-2 вроде как, насос там с обраткой. Но она заглушена штатно. Вот и вопрос — нужна ли обратка? Если да, то зачем? Аппарат купил, ещё не пускал по нормальному, завел на 30 секунд и потушил. Емкость топливную дома ставить не хочу и не буду. А на насосе указания перед подключением топливной магистрали максимум 2bar, вот и вопрос — на какую высоту потянет топливо?
Если горелка с LT-2, то там насос с обраткой поднимает топливо без проблем. Обратка на насосе нужна, чтобы топливо каждый раз с 3-х метров не тянуть.
У меня напольный котел Олимпия. Сегодня подключили газ, пытался включить его. Пламя появляется, но срабатывает клапан, и огонь гаснет. Клапан хонивелл вк 41105с. Как я понял, щелкает и отрубает газ. Загорается ошибка F2. В чем может быть причина?
Горелка не работает, нет воспламенения, вентилятор работает. Топливо не поступает к горелке: пустой топливный бак, воздух в топливной системе, воздух в топливном насосе, закрыт топливный кран, загрязнен топливный фильтр, загрязнен фильтр насоса, загрязнен фильтр и сопло форсунки. Некачественное топливо. Прилипание сажи на внутренние части горелки. Слабая искра розжига.
Подскажите, как можно почистить котел?
Чистка. Снимаете железную крышку, где дымоход, отметьте как была, а то там саморезы как попало вкручены. Ниже стакан с перфорацией и под ним отверстия с турбулизаторами. Турбулизаторы вынимаете и дырки прочищаете. Сборка в обратном порядке.
Кто сталкивался с такой проблемой? Дизельный агрегат перестал запускаться и выдаёт ошибку F1.
Нет пламени. Если горелка зажигается и через 5 секунд тухнет, то фотоэлемент возможно неисправен. Остальное — топливо, воздух, подсос, грязь в фильтре форсунке. Если искра слышна — с электродами все нормально. Скорей всего что-то с топливопроводом.
Проблема в следующем. Котел Olympia OLB-350G, 40 кВт, турбированная горелка, по паспорту должен расходовать около 4-х кубов газа в час на полной мощности. Вчера просидел около него час, включил на полную мощность и замерил расход. Оказалось, что не больше 2,1 куба. Пытаюсь найти ответ, в чем неполадка? Мое предположение — маленькая площадь проходного сечения гофры, которой он подключен к газопроводу. Давление газа в системе нормальное. Есть еще мысли по этому поводу? Сейчас за бортом -10-15 градусов, агрегат справляется. А что будет при -30С?
У меня была похожая проблема. Вызвал специалистов, которые начали с проверки давления газа. Подключили прибор к газовой автоматике (Honeywell) и выяснилось следующее. Давление в газопроводе в норме — около 200 мм.вод ст (даже выше положенного). Давление перед входом в горелку в несколько раз ниже нормы, на уровне минимально возможного для данной горелки. Открутили заглушку, отрегулировали (при помощи отвертки) блок автоматики до уровня расхода газа 4 куба в час — крутили и смотрели на счетчик и на часы. Давление по их прибору на таком расходе оказалось равным давлению перед горелкой по паспортным данным. Сервисмены подтвердили, что горелка не модулируемая (TKG-2), да и в документации написано — control metod — on/off. С их же слов — данная модель газовой автоматики расход менять не умеет. Случившееся их очень удивило. Они только слышали о случаях, когда оборудование с завода шло неотрегулированным, а в реальности столкнулись с этим впервые. Вода в подаче системы отопления
моментально стала горячее.
Неполадки напольных газовых котлов Олимпия OLB G-R
Агрегат не работает, электропитание присутствует. Ошибка в установке режима. Сгорел предохранитель.
Котел неисправен, горит индикатор сети или циркуляционного насоса. Температура воды в агрегате выше установленной на пульте. Отсутствует контакт в разъемах подсоединения горелки или пульта управления.
Аппарат не работает, горит индикатор отсутствия воды. Утечка теплоносителя. Неполадка датчик уровня воды в аппарате. Отсутствует контакт или обрывался провод датчика уровня воды.
Горит индикация перегрева. Сработала защита на перегрев корпуса агрегата. Неисправность термостата защиты или отсутствует контакт. Поврежден датчик температуры воды. Мощность котла по паспорту завышена.
Не горит индикация на пульте управления. Не нажата кнопка Сеть. Отсутствует электроэнергия. Сгорел предохранитель. Поврежден ПУ.
Не горят индикаторы на комнатном термостате. Кнопка Сеть не нажата. Отсутствует электроэнергия. Обрыв подсоединительных проводов.
Горит индикация проверки. Перегревание корпуса агрегата. Отсутствует газ или перекрыт газовый кран. Скачки напряжения в электрической сети. Неполадка фотодатчика. Закоптился фотодатчик. Неисправность мультиблока.
Горит аварийная индикация. Неисправен пульт управления.
Двигатель вентилятора работает, но розжига не происходит. Закрыт газовый кран. Пониженное давление газа. Отсутствует газ. Поврежден трансформатор розжига.
Горелка зажигается и тут же гаснет. Пониженное давление газа. Поврежден электрод розжига. Проблемы с газоходом или дымовой трубой.
Непостоянное пульсирующее горение, возвратный огонь. Некорректная регулировка горелки. Ошибка в конструкции газохода и дымовой трубы.
Неисправности и ремонт котлов систем отопления
Источник
котел дизельнй олимпия перестал запускаться
Правила форума
Форумы для обсуждений и вопросов по системам отопления и горячего водоснабжения, напольным и настенным газовым котлам, универсальным и твердотопливным котлам, электрокотлам, системам автоматики котлов, бойлерам косвенного нагрева и другому оборудованию для котельных и систем отопления. Здесь же обсуждаются проблемы в работе и вопросы по ремонту, обслуживанию и монтажу котлов, бойлеров, автоматики, газовых и жидкотопливных горелок и другого оборудования для котельных.
-
Dim@
- Гуру
- Сообщения: 8879
- Зарегистрирован: 24 апр 2007, 15:27
- Репутация: 234
- Откуда: Москва
- Контактная информация:
Сообщение
Dim@ »
Сэкономили на котле — получите адекватный результат. Меняйте котел с горелкой на нормальные.
-
Mij-gan
- Гуру
- Сообщения: 2588
- Зарегистрирован: 11 мар 2009, 16:02
- Репутация: 245
- Откуда: Москва
- Контактная информация:
Сообщение
Mij-gan »
Dim@ писал(а):Сэкономили на котле
Dim@, при чём тут котёл? Сэкономили на пусконаладке как вариант. Ну или соляра летняя
«Без измерений нет испытаний!»
-
Dim@
- Гуру
- Сообщения: 8879
- Зарегистрирован: 24 апр 2007, 15:27
- Репутация: 234
- Откуда: Москва
- Контактная информация:
Сообщение
Dim@ »
из практики замечено — те люди которые покупают китурами пытаются экономить на всем: на правильном монтаже, пусконаладке и сервисном обслуживании, солярке и антигеле внеё…
-
shuninm
- Любитель
- Сообщения: 375
- Зарегистрирован: 12 окт 2008, 09:17
- Репутация: 9
- Откуда: Новосибирск
- Контактная информация:
Сообщение
shuninm »
Ну, тут закон природы. Оч. часто любят бутерброды с икрой, а им пирожки с картошкой достаюцца.
Мля, как я экономил, самому страшно. А вот…
-
аристошка
- Мастер
- Сообщения: 1984
- Зарегистрирован: 07 июн 2007, 12:20
- Репутация: 48
- Откуда: Волжская Булгария
- Контактная информация:
Сообщение
аристошка »
karldos не судьба посмотреть в инструкцию что за ошибка и написать?
что делал чтоб исправить ситуацию?
или тупо сидишь смотришь на ошибку?
Лужу и паяю котлы починяю.
Датчики NTC 10 кОм всегда в наличии
-
гpязнуля
- Гуру
- Сообщения: 4480
- Зарегистрирован: 13 окт 2005, 20:48
- Репутация: 175
- Откуда: Краснодар
Сообщение
гpязнуля »
ф1 — королевские гонки!
нет пламени. если горелка звжигается и через секунд 5 тухнет, то фотоэлемент. остальное топливо, воздух,подсос, грязь в фильтре форсунке, если искра слышна с электродами все ок. скорей всего что то с топливопроводом.
поэтому ничего не трогая запусти с квнистры, если пойдет косяк в топливке.
Встретил дизайнера — убей сразу!
-
гpязнуля
- Гуру
- Сообщения: 4480
- Зарегистрирован: 13 окт 2005, 20:48
- Репутация: 175
- Откуда: Краснодар
Сообщение
гpязнуля »
ф1 — королевские гонки!
нет пламени. если горелка звжигается и через секунд 5 тухнет, то фотоэлемент. остальное топливо, воздух,подсос, грязь в фильтре форсунке, если искра слышна с электродами все ок. скорей всего что то с топливопроводом.
поэтому ничего не трогая запусти с квнистры, если пойдет косяк в топливке.
Встретил дизайнера — убей сразу!
-
аристошка
- Мастер
- Сообщения: 1984
- Зарегистрирован: 07 июн 2007, 12:20
- Репутация: 48
- Откуда: Волжская Булгария
- Контактная информация:
Сообщение
аристошка »
где находится бак с соляркой?
Лужу и паяю котлы починяю.
Датчики NTC 10 кОм всегда в наличии
-
гpязнуля
- Гуру
- Сообщения: 4480
- Зарегистрирован: 13 окт 2005, 20:48
- Репутация: 175
- Откуда: Краснодар
Сообщение
гpязнуля »
Реальная приблуда, с 4го рестарта соляру с 3х метров подняла насухую и весь воздух удалила. без фикспакета.
Встретил дизайнера — убей сразу!
-
karldos
- Претендент
- Сообщения: 37
- Зарегистрирован: 01 дек 2010, 15:47
- Репутация: 0
Сообщение
karldos »
спасибо за советы. позвонил в техподдержку-долго ломались-и всёже сказали прикрыть воздух,всё заработало. Соляра летняя в 2метровой бетонной яме,думаю загустела и результат
-
аристошка
- Мастер
- Сообщения: 1984
- Зарегистрирован: 07 июн 2007, 12:20
- Репутация: 48
- Откуда: Волжская Булгария
- Контактная информация:
Сообщение
аристошка »
гpязнуля чей? Weishaupt?
зачем столько фильтров и как насос справляется с таким сопротивлением?
Лужу и паяю котлы починяю.
Датчики NTC 10 кОм всегда в наличии
-
karldos
- Претендент
- Сообщения: 37
- Зарегистрирован: 01 дек 2010, 15:47
- Репутация: 0
Сообщение
karldos »
Добрый день.Посоветуйте горелка lt2 при работе котла штатный фильтр наполнен на одну треть,это нормально или тоже косяк?
-
Mij-gan
- Гуру
- Сообщения: 2588
- Зарегистрирован: 11 мар 2009, 16:02
- Репутация: 245
- Откуда: Москва
- Контактная информация:
Сообщение
Mij-gan »
гpязнуля
Деаэратор? Приблуда знатная, но я всё равно «помогаю» горелке старым шофёрским способом
«Без измерений нет испытаний!»
-
гpязнуля
- Гуру
- Сообщения: 4480
- Зарегистрирован: 13 окт 2005, 20:48
- Репутация: 175
- Откуда: Краснодар
Сообщение
гpязнуля »
А я подумываю шось подобное сгородить из /того что было/ уж больно цена кусучая.
Встретил дизайнера — убей сразу!
-
Ayrat
- Профи
- Сообщения: 865
- Зарегистрирован: 05 май 2010, 16:48
- Репутация: 25
- Откуда: Московская область
- Контактная информация:
Сообщение
Ayrat »
гpязнуля писал(а):Реальная приблуда, с 4го рестарта соляру с 3х метров подняла насухую и весь воздух удалила. без фикспакета
хорошая штука!
гpязнуля писал(а):уж больно цена кусучая
секс с топливопроводом и фитингами на нем обычно дороже выходит…
karldos писал(а):Посоветуйте горелка lt2 при работе котла штатный фильтр наполнен на одну треть,это нормально или тоже косяк?
воздушок в топливопроводе…. это не есть карошо…
Во всем виноваты проектировщики!
Встретил дизайнера — позвони Грязнуле!
-
аристошка
- Мастер
- Сообщения: 1984
- Зарегистрирован: 07 июн 2007, 12:20
- Репутация: 48
- Откуда: Волжская Булгария
- Контактная информация:
Сообщение
аристошка »
котел работает нормально?
если работает то что беспокоится
см.инструкцию к котлу
если фильтр полностью заполниться соляркой есть вероятность что картридж фильтра «сдох»
менять или промывать если сетка нержавейка
Лужу и паяю котлы починяю.
Датчики NTC 10 кОм всегда в наличии
-
karldos
- Претендент
- Сообщения: 37
- Зарегистрирован: 01 дек 2010, 15:47
- Репутация: 0
Сообщение
karldos »
добрый день господа.чем грозит воздух в топливопроводе?Завоздушивается по малу,вчера залез в яму с баком -был косяк с соединением с фикс пакетом,перекрутил с фум лентой.Сегодня сново пузыри в топливопроводе(шланг прозрачный силикон)Может на лён с герметиком перекрутить?
Вернуться в «Отопление и ГВС»
Перейти
- Отопительные котлы, водонагреватели, насосы, кондиционеры, водоочистка…
- ↳ Консультации специалистов
- ↳ Ariston
- ↳ Baxi
- ↳ Beretta, Riello
- ↳ Biasi
- ↳ Bosch
- ↳ Buderus
- ↳ Fondital
- ↳ Geberit
- ↳ Giacomini
- ↳ Hermann
- ↳ Hortek
- ↳ Kiturami
- ↳ Meibes
- ↳ Oventrop
- ↳ Protherm
- ↳ Thermona
- ↳ Rehau
- ↳ Vaillant
- ↳ Viessmann
- ↳ WILO
- ↳ Топас
- ↳ SYR
- ↳ Uponor
- ↳ Отопление и ГВС
- ↳ Обсуждение схем и проектов
- ↳ Автоматика для котлов
- ↳ Бойлеры косвенного нагрева, ГВС
- ↳ Водоснабжение, водопровод, скважины
- ↳ Вентиляция и кондиционирование
- ↳ Отопительные приборы
- ↳ Дымоходы
- ↳ Водонагреватели, газовые колонки
- ↳ Насосы, насосные станции
- ↳ Водоподготовка, фильтры для воды
- ↳ Канализация, водоотведение, септики
- ↳ Печи и камины
- ↳ Сантехника, полотенцесушители
- ↳ Газоснабжение
- ↳ Электроснабжение
- ↳ Бассейны, бани, сауны
- ↳ Альтернативные источники энергии
- ↳ Тепловые насосы
- ↳ Альтернативная энергия
- ↳ Когенерация
- ↳ Профессиональный инструмент
- Проектирование, сервис, тeхнорматив, газоснабжение …
- ↳ ГОСТ, СНиП, СанПиН и т.д.
- ↳ Проектирование
- Городок монтажников и инженеров
- ↳ Комментарии и мнения
- ↳ Перлы нашего городка!
- ↳ Гордость нашего городка!
- ↳ Барахолка
- ↳ Куплю, Продам, Обменяю, Подарю,…
- ↳ Услуги частных мастеров
- ↳ Поиск мастера
- Поддержка форума сантехника, отопление, кондиционирование
- ↳ Правила, вопросы, объявления
- ↳ Правила форума. Книга жалоб и предложений
- ↳ Часто задаваемые вопросы (FAQ — ЧаВО)
- ↳ Объявления
Строительные технологии
МЕНЮ
Обновлено: 21.09.2023
Читайте также:
- Ламинат tarkett woodstock family дуб туманный люкс
- Обои под покраску marburg 9790
- Ооо сантари ремонт скважин
___________________________________________________________________________________________
Дизельные модели
Отопительные дизельные котлы Olympia OLB F-R предназначены для подачи
тепла и горячего водоснабжения в жилые и промышленные здания. Контур
отопления имеет теплообменные элементы, которые изготовлены из
жаропрочной стали. Конструкция контура выполняется в виде змеевика,
который может быть нержавеющим или медным.
Котельные установки на дизтопливе для отопления домов (11-700 кВт) могут
применяться на следующих объектах: частные строения, здания
общественных организаций, промышленные и административные комплексы.
Агрегаты моделей OLB имеют цельную конструкцию. Минимальный период
эксплуатации данных агрегатов составляет от 10 до 15 лет.
Модели с показателями мощности от 11 кВт оснащены следующими
компонентами: пультом управления, комнатным термостатом, турбонаддувной
горелкой, которая встраивается во внутренний корпус. Это уменьшает шум
работы изделия до 50дБ.
Модели мощностью более 40кВт оборудуются горелками с шестеренчатым
насосом. Топливо распыляется при помощи форсунок Danfoss или Hugo.
Любая модификация такого агрегата с мощностью 11-40 кВт дополнительно
комплектуется горелками с плунжерным (глубина забора топлива до
одного метра) или шестеренчатым насосом (глубина забора топлива до трех
метров). Котел отопления на дизтопливе характеризуется как
универсальный агрегат. На него можно установить как газовую горелку, так
и горелку на отработанном масле.
Модели серии OLB-250/350F-R имеют тепловую мощность 29,1-40 кВт. Для них
была спроектирована горелка марки AL-4T, которая может
функционировать на дизельном и печном топливе, керосине, а также на
отработанном масле.
Модификация данного оборудования, в комплекте которого имеется такой
компонент, является очень надежным устройством. Горелки AL-4Т уже много
лет применяются на разных объектах и успели показать себя как изделия с
малым процентом отказов в работе. Котлы отопления на дизельном топливе
с данными элементами являются готовыми к монтажу комплексами.
Модели OLB-500/700 RD-R имеют показатель тепловой мощности от 58 кВт.
Специально для них создана горелка AL-10V. Она работает на керосине,
отработанных маслах, а также дизельном и печном топливе.
Газовые модели
Газовый двухконтурный котел Olympia OLB 130 G-R — 350 G-R (поставляется
со стальным баком) предназначен для отопления и обеспечения горячей
водой. Они имеют надежную систему автоматики, поддерживающую температуру
воды и температуру в помещении, в соответствии с заданными
параметрами. Мощностной ряд от 15 до 40 кВт.
Высокая степень защиты: двойная защита от перегрева (контролируется
температура в агрегате, температура его корпуса и исправность
терморегулятора); защита от промерзания; контроль пламени в камере
сгорания; датчик уровня воды.
Комплектация: горелка с турбонаддувом; блок управления с программатором;
комнатный термостат.
Неисправности и их устранение
Котел Олимпия olb 130f r на дизтопливе все чаще стал давать перебои:
затрудненный пуск, вибрация трубы и затухание. Спустя какое-то время –
обычный запуск и нагрев. Что это означает?
Данные симптомы наблюдаются обычно в агрегатах с давно не чищенной и
ненастроенной горелкой, с забитой сажей топкой. Необходимо хотя бы раз в
год, а для дизельных моделей – дважды в год, чистить и настраивать
горелку.
В газовом котле Олимпия olb 350 ремонтники заменили газовый клапан, но
аппарат работает не дольше часа, после чего аварийно выключается. Что
может быть причиной такого явления?
Причина в том, что помимо газового клапана был неисправен и генератор
пламени. Электрод, который фиксирует пламя и дает команду на открытие
газового клапана, явно нуждается в замене. Он находится внизу в горелке.
Газовый котел Олимпия 350 перестал запускаться: газ идет, электричество
есть, все крутится – а розжига нет. Скажите по практике, в чем может
быть
причина?
Множество причин ведет к нарушению функции запуска. Из наиболее частых
можно назвать следующие: неисправен автомат розжига, перепутана
фаза-ноль, сгорел трансформатор или вышел из строя датчик, не работает
газовый клапан.
После непродолжительной работы котла дизельного Olympia на дисплее
возникает ошибка F2. Его чистили перед отопительным сезоном, меняли
фильтр топливный и форсунку. В инструкции написано: Отрегулируйте объем
подачи воздуха, проверьте состояние вытяжки. Проверьте исправность
воздухозаборника, выхлопной трубы. По звуку работы слышно, как будто
пламя на секунду погасает, а потом снова возникает. Вот в таком режиме
он
поработает минут 5, а потом ошибка. Теплоноситель успевает достаточно
набрать температуру — батареи на этажах нагреваются сильно.
Это погасание пламени во время работы. Нужно выяснять, почему происходит
отрыв пламени. Есть множество причин. Может подсос в топливной
магистрали. А могли при замене форсунки что-то напутать.
Можно ли самому отрегулировать жидкотопливную горелку в котле OLB F-R
или надо приглашать специалиста?
Нужны некоторые знания и приборы: газоанализатор, манометр для топлива,
манометр электронный или U-образный водяной для воздуха, прибор для
определения сажевого числа.
При работе агрегата из трубы не идет дым, а просто видно немного как
поднимается теплый воздух, это уже хорошо и можно ли некоторое время
эксплуатировать его до приезда специалиста?
Важно, чтобы не было сажи. Через день откройте аппарат и посмотрите
наличие сажи на стенках. При правильной работе котла и горелки стенки не
будут закопчеными. В противном случае придется регулярно чистить.
Температура агрегата не должна быть ниже 60 градусов.
В эксплуатации дизельный котел Олимпия 250 LT-2, насос Suntec. В
заводских настройках работает не стабильно: может отработать 10-15 минут
и
начинается пульсирующее пламя, через некоторое время перезапуск.
Ситуация может повториться и загорается ошибка F2, а иногда отработает
полный цикл нормально, прогреет весь дом и выключится. На агрегат
установлен коаксиальный дымоход.
Вам нужно провести регулировку горелки. Вызывайте специалистов.
С отоплением мой котел Olympia вроде справляется, но вот столкнулся с
проблемой ГВС. Имею 2 этажный гараж. Всю разводку по отоплению с
полным расчетом выполнил. Но иногда зимой, когда в гараже внутри около
нуля градусов, нормально не зажигается горелка. Аппарат делает несколько
попыток запуститься (продувает вентилятор, подает солярку в
топливопровод, пытается вспыхнуть и вроде вспыхивает, но гаснет и так
несколько раз
за попытку) и встает в аварийный режим. Позже я понял, что это от
холодного воздуха, который он засасывает из помещения. Далее, когда
помещение
прогревается, проблем не возникает ни с запуском, ни с его работой в
режиме отопления. На днях подключил душевую кабинку, перевел агрегат в
режим «горячая вода» кнопкой на пульте. Он отключает насосы на отопление
и греет только встроенный бойлер до 85 градусов. Когда начинается
разбор воды, то естественно, сначала идет холодная вода, то что не
нагрелось и стояло в трубах между агрегатом и душевой, потом кипяток
секунд 20,
ну а дальше все холоднее и холоднее. Чем и как это можно устранить?
Проблему ГВС можно решить методом подключения в систему бойлера
косвенного нагрева. Объем рассчитывается исходя из количества
пользователей.
Можно ли поменять топливный насос на модели OLB 130F-R с горелкой OH-2,
чтобы увеличить глубину забора топлива, так как хочу разместить
кубовый бак на улице на глубине около 1 м? Горелка и агрегат при этом
будут выше на 1,7 м. Если можно, то на какой насос можно поменять?
Потребуется ли регулировка?
Насос поменять не получится. Можно поменять горелку на LT. На неё
шестерёнчатый насос можно поставить, добавить повысительный насос КР-6
(возле ёмкости). Можно сделать промежуточную ёмкость на уровне, и
закачивать самому.
Подскажите, в дизельном котле Olympia OLB-130 стояла форсунка 0,40 80Н.
Я установил такую же, но 80S. Аппарат в начале работы как-то грубо
работает, чувствуется как будто избыточное давление. Когда на рабочий
режим выходит, то вроде как и раньше работает. Как думаете, стоит на Н
форсунку менять или можно S оставить?
У меня на форсунке 80S третий год отлично работает. Лучше, чем на Н.
Подскажете по котлу olb 170 f-r. Для чего нужна или не нужна обратка по
топливу? Горелка LT-2 вроде как, насос там с обраткой. Но она заглушена
штатно. Вот и вопрос — нужна ли обратка? Если да, то зачем? Аппарат
купил, ещё не пускал по нормальному, завел на 30 секунд и потушил.
Емкость
топливную дома ставить не хочу и не буду. А на насосе указания перед
подключением топливной магистрали максимум 2bar, вот и вопрос — на какую
высоту потянет топливо?
Если горелка с LT-2, то там насос с обраткой поднимает топливо без
проблем. Обратка на насосе нужна, чтобы топливо каждый раз с 3-х метров
не
тянуть.
У меня напольный котел Олимпия. Сегодня подключили газ, пытался включить
его. Пламя появляется, но срабатывает клапан, и огонь гаснет. Клапан
хонивелл вк 41105с. Как я понял, щелкает и отрубает газ. Загорается
ошибка F2. В чем может быть причина?
Горелка не работает, нет воспламенения, вентилятор работает. Топливо не
поступает к горелке: пустой топливный бак, воздух в топливной системе,
воздух в топливном насосе, закрыт топливный кран, загрязнен топливный
фильтр, загрязнен фильтр насоса, загрязнен фильтр и сопло форсунки.
Некачественное топливо. Прилипание сажи на внутренние части горелки.
Слабая искра розжига.
Подскажите, как можно почистить котел?
Чистка. Снимаете железную крышку, где дымоход, отметьте как была, а то
там саморезы как попало вкручены. Ниже стакан с перфорацией и под ним
отверстия с турбулизаторами. Турбулизаторы вынимаете и дырки прочищаете.
Сборка в обратном порядке.
Кто сталкивался с такой проблемой? Дизельный агрегат перестал
запускаться и выдаёт ошибку F1.
Нет пламени. Если горелка зажигается и через 5 секунд тухнет, то
фотоэлемент возможно неисправен. Остальное — топливо, воздух, подсос,
грязь в
фильтре форсунке. Если искра слышна — с электродами все нормально.
Скорей всего что-то с топливопроводом.
Проблема в следующем. Котел Olympia OLB-350G, 40 кВт, турбированная
горелка, по паспорту должен расходовать около 4-х кубов газа в час на
полной мощности. Вчера просидел около него час, включил на полную
мощность и замерил расход. Оказалось, что не больше 2,1 куба. Пытаюсь
найти
ответ, в чем неполадка? Мое предположение — маленькая площадь проходного
сечения гофры, которой он подключен к газопроводу. Давление газа в
системе нормальное. Есть еще мысли по этому поводу? Сейчас за бортом
-10-15 градусов, агрегат справляется. А что будет при -30С?
У меня была похожая проблема. Вызвал специалистов, которые начали с
проверки давления газа. Подключили прибор к газовой автоматике
(Honeywell)
и выяснилось следующее. Давление в газопроводе в норме — около 200
мм.вод ст (даже выше положенного). Давление перед входом в горелку в
несколько раз ниже нормы, на уровне минимально возможного для данной
горелки. Открутили заглушку, отрегулировали (при помощи отвертки) блок
автоматики до уровня расхода газа 4 куба в час — крутили и смотрели на
счетчик и на часы. Давление по их прибору на таком расходе оказалось
равным
давлению перед горелкой по паспортным данным. Сервисмены подтвердили,
что горелка не модулируемая (TKG-2), да и в документации написано —
control metod — on/off. С их же слов — данная модель газовой автоматики
расход менять не умеет. Случившееся их очень удивило. Они только слышали
о
случаях, когда оборудование с завода шло неотрегулированным, а в
реальности столкнулись с этим впервые. Вода в подаче системы отопления
моментально стала горячее.
Неполадки напольных газовых котлов Олимпия
OLB G-R
Агрегат не работает, электропитание присутствует. Ошибка в установке
режима. Сгорел предохранитель.
Котел неисправен, горит индикатор сети или циркуляционного насоса.
Температура воды в агрегате выше установленной на пульте. Отсутствует
контакт в разъемах подсоединения горелки или пульта управления.
Аппарат не работает, горит индикатор отсутствия воды. Утечка
теплоносителя. Неполадка датчик уровня воды в аппарате. Отсутствует
контакт или
обрывался провод датчика уровня воды.
Горит индикация перегрева. Сработала защита на перегрев корпуса
агрегата. Неисправность термостата защиты или отсутствует контакт.
Поврежден
датчик температуры воды. Мощность котла по паспорту завышена.
Не горит индикация на пульте управления. Не нажата кнопка Сеть.
Отсутствует электроэнергия. Сгорел предохранитель. Поврежден ПУ.
Не горят индикаторы на комнатном термостате. Кнопка Сеть не нажата.
Отсутствует электроэнергия. Обрыв подсоединительных проводов.
Горит индикация проверки. Перегревание корпуса агрегата. Отсутствует газ
или перекрыт газовый кран. Скачки напряжения в электрической сети.
Неполадка фотодатчика. Закоптился фотодатчик. Неисправность мультиблока.
Горит аварийная индикация. Неисправен пульт управления.
Двигатель вентилятора работает, но розжига не происходит. Закрыт газовый
кран. Пониженное давление газа. Отсутствует газ. Поврежден
трансформатор розжига.
Горелка зажигается и тут же гаснет. Пониженное давление газа. Поврежден
электрод розжига. Проблемы с газоходом или дымовой трубой.
Непостоянное пульсирующее горение, возвратный огонь. Некорректная
регулировка горелки. Ошибка в конструкции газохода и дымовой трубы.
___________________________________________________________________________________________
___________________________________________________________________________________________
Ремонт
газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и
техническое обслуживание запальной горелки.
Неполадки
и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec
(F / Fi).
Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей.
Настройки и регулировка режимов работы.
Газовые
котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz
3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности.
Параметры настройки функций и режимов.
Рекомендации
по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки
и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы.
Настройка работы по температуре и давлению.
Напольные
котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и
неисправности. Эксплуатация с системой управления Логоматик и
бойлером косвенного нагрева. Режимы и функции.
Эксплуатация
котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT.
Компоненты и рабочие функции. Программы для регулировки. Газовая
система. Установка и монтаж. Техническое обслуживание и
профилактика.
Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки.
Эксплуатация, техническое обслуживание.
Рекомендации по настройкам рабочих параметров.
Лемакс — ремонт и настройки
Модели газовых напольных котлов Премиум, Лидер, Патриот.
Рабочие характеристики. Модели Prime, Wise.
Регулировка автоматики Eurosit, Minisit, Sit Nova.
Твердотопливные котлы Форвард.
Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности.
Эксплуатация и сервисное обслуживание.
Рекомендации по регулировкам рабочих режимов.
Beretta — ремонт и регулировки
Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive.
Настенные и напольные модели. Неисправности и коды ошибок.
Рабочие функции и настройка сервисных режимов. Техническое обслуживание.
Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт.
Установка автоматической пеллетной горелки АПГ-25, 36, 42.
Настройки рабочих режимов.
Ремонт газовых котлов Оазис
Модели настенных котлов ZRT, ZRN, BM.
Неисправности и коды ошибок. Советы по устранению неполадок.
Рабочие режимы и настройка сервисных параметров. Техническое обслуживание.
Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma.
Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок.
Основные работы по обслуживанию.
Wolf — неисправности и ремонт
Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление
(примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел.
Что еще проверить?
Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС,
он или отключается, или перестает работать…
Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура.
Чтобы убедиться, что это так,
поднял температуру в …
Обновлено: 22.06.2023
Котел олимпия коды ошибок
Коды ошибок газового котла Thermona: описание и инструкции по устранению неисправности
Чешская компания Thermona выпускает газовые котлы в настенного и напольного способа установки, которые бывают одноконтурными и двухконтурными. Принцип работы агрегатов Термона не отличается от принципа работы других газовых котлов.
Котел состоит из газового блока, где происходит поджиг газа, водяного блока, в нем происходит нагрев теплоносителя за счет выделяемой энергии в процессе сгорания газа. Насос подает нагретую воду в трубы отопления.
Расширительный бак служит для предохранения прибора от излишнего давления. Отработанный угарный газ отводится через дымоходную систему наружу. Вся работа котла контролируется автоматикой и защитными датчиками.
Настенные агрегаты
Мощность настенных котлов имеет диапазон от 14 до 90 кВт. Выполняются с возможностью проточного и непрямого нагрева горячего водоснабжения в емкости.
Могут работать от магистрального и сжиженного газа. Оборудованы бесступенчатой автоматической модуляцией пламени, трехступенчатым циркуляционным насосом с защитой, устройствами защиты от перегрева, утечки угарных газов, замерзания, автоматическим байпассом. Имеют автоматический розжиг, который позволяет экономить расход газа.
Различаются по способу отвода продуктов сгорания газа — с естественной тягой через дымоход (модели где установлена открытая камера сгорания) и через коаксиальный дымоход, когда через внутреннюю часть трубы отводятся отработанный газ, а через внешнюю поступает воздух для работы агрегата (модели турбо закрытая камера сгорания).
По способу работы делятся на конвекционные и конденсаторные. Конденсаторные классические агрегаты, такие как Термона 28 LXZ. A имеют стальную горелку и медный теплообменник. Конвекционные отличаются от конденсаторных наличием дополнительного теплообменника, экономайзера, устанавливаемого на пути выхода отработанных газов и использующего теплоту продуктов сгорания. Такие модели имеют высокий КПД около 107 %.
Напольные котлы
Напольные котлы Термона различаются на энергонезависимые, где энергия для поддержания работы системы безопасности вырабатывается внутренним термогенератором и энергозависимые. Теплообменник моделей Therm Р/В изготовлен из чугунных секций улучшенной конструкции, позволяющей увеличить эффективность агрегата.
Перед газовой горелкой установлен редуктор, плавно регулирующий подачу топлива и мощность агрегата. Тип поджига — электророзжиг. Котлы работают с естественной циркуляцией теплоносителя. Модели серии Therm Е/В с подключением к электричеству применяются только для отопления. Серия аппаратов Therm ЕZ/В работают на нагрев жидкости, и на обогрев помещения.
Основные коды ошибок
При работе газовых котлов Thermona могут возникать различные неисправности и сбои, которые высвечиваются на экране в виде кодов ошибок. Некоторые можно устранить сбросом ошибки, если код появляется вновь, требуется вмешательство для их устранения. Основные из них, и что необходимо сделать и проверить рассмотрим ниже.
Ошибка е01 (e1) возникает при сбое розжига котла.
Это может происходить по следующим причинам:
Ошибка е02 (е2) сигнализирует о низком давлении в контуре отопления.
Произведите проверку следующего:
Ошибка е05 появляется при неисправности датчика горячего водоснабжения.
В подобном случае нужно проверить:
Ошибка е06 сигнализирует о перегреве котла.
Для ее устранения проверьте:
Измерьте сопротивление на роторе вентилятора, если он сломан, приобретите новый и установите.
Ошибка е08 (е8) появляется при проблемах с дымоудалением или о сбое маностата в котлах в котлах турбо.
Причины ее появления:
Ошибка е12 означает малый проток воды в отопительную систему. Причины и методы устранения аналогичны описанию ошибки е02. Дополнительно проверьте микровыключатель на датчике протока, измерив его сопротивление и соединение проводов с платой управления.
Другие неисправности
Код е04 означает неисправность термостата отопительного контура.
Код е07 появляется когда неисправен наружный термодатчик. Проверьте сопротивление термостата на короткое замыкание и обрыв, соединение проводов и коннекторов, исправьте, если обнаружили обрыв или окисление.
В случае, когда агрегат шумит — может быть некорректная настройка минимального и максимального давления газа на соплах горелки, отрегулируйте в соответствии с указаниями в инструкции, может быть забит теплообменник, прочистите его.
Стоит ли покупать дизельный котел Олимпия: достоинства и недостатки, цена и отзывы
Южнокорейская компания Olympia Industrial Co. Ltd. — известный во всем мире производитель отопительного оборудования.
В ассортименте представлены устройства на все случаи жизни.
В данной статье будет подробно рассмотрен котел Олимпия дизельный.
Достоинства и недостатки
Дизельные котлы, наряду с твердотопливными, применяются в негазифицированных населенных пунктах.
Востребованность дизельных котлов объясняется следующими преимуществами:
Недостатки дизельных отопителей:
Компания Olympia выпускает отопительное оборудование с 1960-хх годов. Модельный ряд для жидкого топлива включает агрегаты мощностью от 15 до 700 кВт.
Котлы Олимпия обладают такими достоинствами:
Электронная автоматика Олимпии характеризуется высокими точностью и надежностью, включает в себя такие сенсоры:
Чтобы запуск котла с целью предотвращения замерзания был возможен, покидая дом, его нельзя отключать от электророзетки. Горелки Olympia отличаются высоким КПД (90%), потому их применяют в своих котлах и другие производители. Компонентами горелок являются изделия известных мировых брендов: топливные насосы Danfoss и Suntek, форсунки Hago и Danfoss.
Система самостоятельно подбирает оптимальное давление топлива в зависимости от его плотности. Необходимость применять в обвязке котла 3-ходовой клапан и прочее дополнительное оборудование — отсутствует. Обусловлено это способностью автоматики при понижении температуры теплоносителя включать циркуляционный насос в импульсном режиме.
На свою продукцию компания Olympia получила сертификаты:
Все дизельные котлы данной марки являются:
Топливный бак в комплект не входит. Его приобретают отдельно и устанавливают на улице или в хозяйственной пристройке.
Обзор моделей дизельных котлов Олимпия
Ниже представлены несколько из наиболее востребованных котлов данной марки.
Характеристики котла Olympia OLB-130 F-R:
Стоимость
Несколько примеров помогут понять уровень цен на продукцию Olympia:
Ценовая политика во многом зависит от региона реализации, поставщика и сезона продажи.
Отзывы
В целом, дизельные котлы Olympia пользователи оценивают как достаточно надежные, с хорошим соотношением стоимости и качества.
Пользователи указывают на заметные шум и запах, но это характерно почти для всех дизельных котлов. Рекомендуют устанавливать подобную технику в отдельном помещении или подвале, чтобы эти недостатки были менее ощутимы.
Видео по теме
О монтаже дизельного котла Olympia в видео:
Дизельный котел Olympia — отличный теплогенератор для автономной системы отопления в негазифицированном доме. С ним хозяин не привязан к жилищу и может зимой надолго покидать его, не опасаясь замерзания теплоносителя. Отопитель автоматически будет поддерживать минимально необходимую температуру.
Котлы Олимпия — Эксплуатация и ремонт
Отопительные дизельные котлы Olympia OLB F-R предназначены для подачи тепла и горячего водоснабжения в жилые и промышленные здания. Контур отопления имеет теплообменные элементы, которые изготовлены из жаропрочной стали. Конструкция контура выполняется в виде змеевика, который может быть нержавеющим или медным.
Котельные установки на дизтопливе для отопления домов (11-700 кВт) могут применяться на следующих объектах: частные строения, здания общественных организаций, промышленные и административные комплексы.
Агрегаты моделей OLB имеют цельную конструкцию. Минимальный период эксплуатации данных агрегатов составляет от 10 до 15 лет. Модели с показателями мощности от 11 кВт оснащены следующими компонентами: пультом управления, комнатным термостатом, турбонаддувной горелкой, которая встраивается во внутренний корпус. Это уменьшает шум работы изделия до 50дБ.
Модели мощностью более 40кВт оборудуются горелками с шестеренчатым насосом. Топливо распыляется при помощи форсунок Danfoss или Hugo. Любая модификация такого агрегата с мощностью 11-40 кВт дополнительно комплектуется горелками с плунжерным (глубина забора топлива до одного метра) или шестеренчатым насосом (глубина забора топлива до трех метров). Котел отопления на дизтопливе характеризуется как универсальный агрегат. На него можно установить как газовую горелку, так и горелку на отработанном масле.
Модели серии OLB-250/350F-R имеют тепловую мощность 29,1-40 кВт. Для них была спроектирована горелка марки AL-4T, которая может функционировать на дизельном и печном топливе, керосине, а также на отработанном масле.
Модификация данного оборудования, в комплекте которого имеется такой компонент, является очень надежным устройством. Горелки AL-4Т уже много лет применяются на разных объектах и успели показать себя как изделия с малым процентом отказов в работе. Котлы отопления на дизельном топливе с данными элементами являются готовыми к монтажу комплексами.
Модели OLB-500/700 RD-R имеют показатель тепловой мощности от 58 кВт. Специально для них создана горелка AL-10V. Она работает на керосине, отработанных маслах, а также дизельном и печном топливе.
Газовый двухконтурный котел Olympia OLB 130 G-R — 350 G-R (поставляется со стальным баком) предназначен для отопления и обеспечения горячей водой. Они имеют надежную систему автоматики, поддерживающую температуру воды и температуру в помещении, в соответствии с заданными параметрами. Мощностной ряд от 15 до 40 кВт.
Высокая степень защиты: двойная защита от перегрева (контролируется температура в агрегате, температура его корпуса и исправность терморегулятора); защита от промерзания; контроль пламени в камере сгорания; датчик уровня воды.
Комплектация: горелка с турбонаддувом; блок управления с программатором; комнатный термостат.
Неисправности и их устранение
Котел Олимпия olb 130f r на дизтопливе все чаще стал давать перебои: затрудненный пуск, вибрация трубы и затухание. Спустя какое-то время – обычный запуск и нагрев. Что это означает?
Данные симптомы наблюдаются обычно в агрегатах с давно не чищенной и ненастроенной горелкой, с забитой сажей топкой. Необходимо хотя бы раз в год, а для дизельных моделей – дважды в год, чистить и настраивать горелку.
В газовом котле Олимпия olb 350 ремонтники заменили газовый клапан, но аппарат работает не дольше часа, после чего аварийно выключается. Что может быть причиной такого явления?
Причина в том, что помимо газового клапана был неисправен и генератор пламени. Электрод, который фиксирует пламя и дает команду на открытие газового клапана, явно нуждается в замене. Он находится внизу в горелке.
Газовый котел Олимпия 350 перестал запускаться: газ идет, электричество есть, все крутится – а розжига нет. Скажите по практике, в чем может быть причина?
Множество причин ведет к нарушению функции запуска. Из наиболее частых можно назвать следующие: неисправен автомат розжига, перепутана фаза-ноль, сгорел трансформатор или вышел из строя датчик, не работает газовый клапан.
После непродолжительной работы котла дизельного Olympia на дисплее возникает ошибка F2. Его чистили перед отопительным сезоном, меняли фильтр топливный и форсунку. В инструкции написано: Отрегулируйте объем подачи воздуха, проверьте состояние вытяжки. Проверьте исправность воздухозаборника, выхлопной трубы. По звуку работы слышно, как будто пламя на секунду погасает, а потом снова возникает. Вот в таком режиме он поработает минут 5, а потом ошибка. Теплоноситель успевает достаточно набрать температуру — батареи на этажах нагреваются сильно.
Это погасание пламени во время работы. Нужно выяснять, почему происходит отрыв пламени. Есть множество причин. Может подсос в топливной магистрали. А могли при замене форсунки что-то напутать.
Можно ли самому отрегулировать жидкотопливную горелку в котле OLB F-R или надо приглашать специалиста?
Нужны некоторые знания и приборы: газоанализатор, манометр для топлива, манометр электронный или U-образный водяной для воздуха, прибор для определения сажевого числа.
При работе агрегата из трубы не идет дым, а просто видно немного как поднимается теплый воздух, это уже хорошо и можно ли некоторое время эксплуатировать его до приезда специалиста?
Важно, чтобы не было сажи. Через день откройте аппарат и посмотрите наличие сажи на стенках. При правильной работе котла и горелки стенки не будут закопчеными. В противном случае придется регулярно чистить. Температура агрегата не должна быть ниже 60 градусов.
В эксплуатации дизельный котел Олимпия 250 LT-2, насос Suntec. В заводских настройках работает не стабильно: может отработать 10-15 минут и начинается пульсирующее пламя, через некоторое время перезапуск. Ситуация может повториться и загорается ошибка F2, а иногда отработает полный цикл нормально, прогреет весь дом и выключится. На агрегат установлен коаксиальный дымоход.
Вам нужно провести регулировку горелки. Вызывайте специалистов.
С отоплением мой котел Olympia вроде справляется, но вот столкнулся с проблемой ГВС. Имею 2 этажный гараж. Всю разводку по отоплению с полным расчетом выполнил. Но иногда зимой, когда в гараже внутри около нуля градусов, нормально не зажигается горелка. Аппарат делает несколько попыток запуститься (продувает вентилятор, подает солярку в топливопровод, пытается вспыхнуть и вроде вспыхивает, но гаснет и так несколько раз за попытку) и встает в аварийный режим. Позже я понял, что это от холодного воздуха, который он засасывает из помещения. Далее, когда помещение прогревается, проблем не возникает ни с запуском, ни с его работой в режиме отопления. На днях подключил душевую кабинку, перевел агрегат в режим «горячая вода» кнопкой на пульте. Он отключает насосы на отопление и греет только встроенный бойлер до 85 градусов. Когда начинается разбор воды, то естественно, сначала идет холодная вода, то что не нагрелось и стояло в трубах между агрегатом и душевой, потом кипяток секунд 20, ну а дальше все холоднее и холоднее. Чем и как это можно устранить?
Проблему ГВС можно решить методом подключения в систему бойлера косвенного нагрева. Объем рассчитывается исходя из количества пользователей.
Можно ли поменять топливный насос на модели OLB 130F-R с горелкой OH-2, чтобы увеличить глубину забора топлива, так как хочу разместить кубовый бак на улице на глубине около 1 м? Горелка и агрегат при этом будут выше на 1,7 м. Если можно, то на какой насос можно поменять? Потребуется ли регулировка?
Насос поменять не получится. Можно поменять горелку на LT. На неё шестерёнчатый насос можно поставить, добавить повысительный насос КР-6 (возле ёмкости). Можно сделать промежуточную ёмкость на уровне, и закачивать самому.
Подскажите, в дизельном котле Olympia OLB-130 стояла форсунка 0,40 80Н. Я установил такую же, но 80S. Аппарат в начале работы как-то грубо работает, чувствуется как будто избыточное давление. Когда на рабочий режим выходит, то вроде как и раньше работает. Как думаете, стоит на Н форсунку менять или можно S оставить?
У меня на форсунке 80S третий год отлично работает. Лучше, чем на Н.
Подскажете по котлу olb 170 f-r. Для чего нужна или не нужна обратка по топливу? Горелка LT-2 вроде как, насос там с обраткой. Но она заглушена штатно. Вот и вопрос — нужна ли обратка? Если да, то зачем? Аппарат купил, ещё не пускал по нормальному, завел на 30 секунд и потушил. Емкость топливную дома ставить не хочу и не буду. А на насосе указания перед подключением топливной магистрали максимум 2bar, вот и вопрос — на какую высоту потянет топливо?
Если горелка с LT-2, то там насос с обраткой поднимает топливо без проблем. Обратка на насосе нужна, чтобы топливо каждый раз с 3-х метров не тянуть.
У меня напольный котел Олимпия. Сегодня подключили газ, пытался включить его. Пламя появляется, но срабатывает клапан, и огонь гаснет. Клапан хонивелл вк 41105с. Как я понял, щелкает и отрубает газ. Загорается ошибка F2. В чем может быть причина?
Горелка не работает, нет воспламенения, вентилятор работает. Топливо не поступает к горелке: пустой топливный бак, воздух в топливной системе, воздух в топливном насосе, закрыт топливный кран, загрязнен топливный фильтр, загрязнен фильтр насоса, загрязнен фильтр и сопло форсунки. Некачественное топливо. Прилипание сажи на внутренние части горелки. Слабая искра розжига.
Подскажите, как можно почистить котел?
Чистка. Снимаете железную крышку, где дымоход, отметьте как была, а то там саморезы как попало вкручены. Ниже стакан с перфорацией и под ним отверстия с турбулизаторами. Турбулизаторы вынимаете и дырки прочищаете. Сборка в обратном порядке.
Кто сталкивался с такой проблемой? Дизельный агрегат перестал запускаться и выдаёт ошибку F1.
Нет пламени. Если горелка зажигается и через 5 секунд тухнет, то фотоэлемент возможно неисправен. Остальное — топливо, воздух, подсос, грязь в фильтре форсунке. Если искра слышна — с электродами все нормально. Скорей всего что-то с топливопроводом.
Проблема в следующем. Котел Olympia OLB-350G, 40 кВт, турбированная горелка, по паспорту должен расходовать около 4-х кубов газа в час на полной мощности. Вчера просидел около него час, включил на полную мощность и замерил расход. Оказалось, что не больше 2,1 куба. Пытаюсь найти ответ, в чем неполадка? Мое предположение — маленькая площадь проходного сечения гофры, которой он подключен к газопроводу. Давление газа в системе нормальное. Есть еще мысли по этому поводу? Сейчас за бортом -10-15 градусов, агрегат справляется. А что будет при -30С?
У меня была похожая проблема. Вызвал специалистов, которые начали с проверки давления газа. Подключили прибор к газовой автоматике (Honeywell) и выяснилось следующее. Давление в газопроводе в норме — около 200 мм.вод ст (даже выше положенного). Давление перед входом в горелку в несколько раз ниже нормы, на уровне минимально возможного для данной горелки. Открутили заглушку, отрегулировали (при помощи отвертки) блок автоматики до уровня расхода газа 4 куба в час — крутили и смотрели на счетчик и на часы. Давление по их прибору на таком расходе оказалось равным давлению перед горелкой по паспортным данным. Сервисмены подтвердили, что горелка не модулируемая (TKG-2), да и в документации написано — control metod — on/off. С их же слов — данная модель газовой автоматики расход менять не умеет. Случившееся их очень удивило. Они только слышали о случаях, когда оборудование с завода шло неотрегулированным, а в реальности столкнулись с этим впервые. Вода в подаче системы отопления
моментально стала горячее.
Неполадки напольных газовых котлов Олимпия OLB G-R
Агрегат не работает, электропитание присутствует. Ошибка в установке режима. Сгорел предохранитель.
Котел неисправен, горит индикатор сети или циркуляционного насоса. Температура воды в агрегате выше установленной на пульте. Отсутствует контакт в разъемах подсоединения горелки или пульта управления.
Аппарат не работает, горит индикатор отсутствия воды. Утечка теплоносителя. Неполадка датчик уровня воды в аппарате. Отсутствует контакт или обрывался провод датчика уровня воды.
Горит индикация перегрева. Сработала защита на перегрев корпуса агрегата. Неисправность термостата защиты или отсутствует контакт. Поврежден датчик температуры воды. Мощность котла по паспорту завышена.
Не горит индикация на пульте управления. Не нажата кнопка Сеть. Отсутствует электроэнергия. Сгорел предохранитель. Поврежден ПУ.
Не горят индикаторы на комнатном термостате. Кнопка Сеть не нажата. Отсутствует электроэнергия. Обрыв подсоединительных проводов.
Горит индикация проверки. Перегревание корпуса агрегата. Отсутствует газ или перекрыт газовый кран. Скачки напряжения в электрической сети. Неполадка фотодатчика. Закоптился фотодатчик. Неисправность мультиблока.
Горит аварийная индикация. Неисправен пульт управления.
Двигатель вентилятора работает, но розжига не происходит. Закрыт газовый кран. Пониженное давление газа. Отсутствует газ. Поврежден трансформатор розжига.
Горелка зажигается и тут же гаснет. Пониженное давление газа. Поврежден электрод розжига. Проблемы с газоходом или дымовой трубой.
Непостоянное пульсирующее горение, возвратный огонь. Некорректная регулировка горелки. Ошибка в конструкции газохода и дымовой трубы.
Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки.
Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы.
Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов.
Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению.
Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции.
Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика.
Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров.
Лемакс — ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард.
Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов.
Beretta — ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов. Техническое обслуживание.
Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов.
Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание.
Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию.
Wolf — неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить?
Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать.
Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в .
Что делать с ошибкой f1 в газовом котле Protherm (Протерм)
С этой проблемой пользователи сталкиваются часто. Ошибка f1 не свидетельствует о сложной поломке котла Protherm, а причины, ее вызывающие, устраняются самостоятельно. Что делать – рассказывает статья.
Расшифровка
В инструкции котла Протерм ошибка f1 указывает на исчезновение пламени. Но трактовать это буквально неправильно. Контроль над работой горелки осуществляет датчик ионизации, расположенный в камере. Если он по какой-либо причине не «видит» пламя, электронная плата даже при его наличии сформирует код неисправности, одновременно блокируя подачу «голубого топлива» и автоматику розжига.
Ошибка F1 на панели управления котлом Protherm
Ошибка F1 на панели управления котлом Protherm
Ошибка F1 на панели управления котлом Protherm.
Ошибка F1 на панели управления котлом Protherm.
Ошибка f1 вызывается различными факторами. Для ускорения процесса диагностики, быстрого определения причины аварийной остановки отопительного агрегата рекомендуется следующий алгоритм действий, начиная с простейших.
Как поступить
- Выполнить перезапуск. Импортные котлы, за исключением южнокорейских Навьен, реагируют на изменения параметров питающей сети (f, U). Нестабильность напряжения, если отопительный агрегат не включен в сеть через стабилизатор (ИБП), приводит к сбоям электронной схемы и появлению ложных ошибок. Убираются нажатием кнопки Reset. В некоторых моделях Протерм ее нет – перезапуск осуществляется кн. «Сеть» или «Вкл/выкл».
Сброс ошибки F1 на панели управления котлом Protherm
Сброс ошибки F1 на панели управления котлом Protherm
Совет
Котел Протерм следует подключать через ИБП. Преимущество блока перед стабилизатором – АКБ (встроенные или внешние присоединяемые). Если на линии возникнет проблема (обрыв ЛЭП, отказ резервного генератора), ИБП обеспечит автономную работу котла за счет емкости батарей. Стабилизатор же в подобной ситуации бесполезен.
Электрическая схема защиты газового котла
Электрическая схема защиты газового котла
- Проверить подключение котла. Работа ряда моделей Protherm зависит от правильности фазировки. Если F и 0 сети и электронной платы не совпадают, появляется ошибка, агрегат не запустится. С такой проблемой сталкиваются мастера и пользователи при введении Протерм в эксплуатацию или после долгого простоя в межсезонье. Вытащить вилку из розетки, перевернуть, вставить. Если дело в этом, ошибка f1 исчезнет.
Вытащить вилку, повернуть на 180 градусов и обратно вставить в розетку
Вытащить вилку, повернуть на 180 градусов и обратно вставить в розетку
Совет
Для устранения такой причины кода f1 целесообразно нанести на вилку метку. При включении котла в сеть станет понятно, как правильно вставлять в розетку.
-
Проконтролировать напряжение. «Просадку» несложно определить по яркости лампочек освещения. При питании котла Протерм от автономного источника отрегулировать генератор, довести значение Uc до рекомендованной производителем величины
Причины
- Блокировка канала: ледяная пробка, срабатывание отсечного клапана, загрязнение сетки фильтра, неисправность счетчика.
Грязевик котла Protherm
Грязевик котла Protherm
- Выработка объема топлива в резервуаре при автономном газоснабжении.
- Обледенение редуктора, грязь в канале – частая причина ошибки f1 котла Протерм.
Что проверить
Датчик ионизации
Загрязнение электрода приводит к потере чувствительности контрольного прибора: он не «видит» пламени даже при горении газа.
Причины
Электрод котла Protherm
Электрод котла Protherm
Совет
Подгибать электрод нельзя – металл хрупкий. Положение проволоки допускается менять изгибом пластины держателя.
- Повреждение сигнальной цепи. Ошибка f1 котла Протерм – результат обрыва, замыкания на линии. Осмотреть, проверить надежность контактов, удалить скопившуюся пыль.
Автоматику розжига
- Отсутствие контакта, повреждение электрических цепей – причины ошибки f1 котла Protherm. Выявить, устранить – услуги профессионала не требуются.
- Электроды. Загрязнение, увеличенный зазор исключает появление искры. Даже при поступлении газа к горелке воспламенения не происходит, котел Протерм выдает ошибку f1.
- Повреждение изолятора – аналогично датчику ионизации.
- Неисправность трансформатора розжига. Самостоятельно проверяется сопротивление обмотки. При обрыве R = ∞, при КЗ = 0. Межвитковое замыкание мультиметром не определить. Ошибка f1 убирается заменой Тр.
Трансформатор розжига котла Protherm
Трансформатор розжига котла Protherm
Горелку котла Протерм
Забитые форсунки ухудшают поступление горючей смеси в камеру или полностью блокируют работу узла. Ошибка f1 снимается чисткой: пылесос + зубная щетка.
Совет
Использовать пневматику (встречаются такие рекомендации в интернете) не нужно – пыль под напором воздуха разлетится по камере котла Протерм, а потом обратно опадет на горелку.
Дополнительно проверить
В инструкциях на котлы отопления указаны различные ошибки. Для ряда моделей Протерм – свыше 90. Факторы, вызывающие появление некоторых кодов, схожи, что и вызывает трудности с диагностикой. Дело в чувствительности датчиков: со временем характеристика NTC «плывет», меняется скорость реакции прибора. Поэтому при высвечивании ошибки f1 нужно рассматривать и причины, свойственные иной символике неисправностей.
Аварийный термостат
- Такой датчик установлен в контуре отопления и в канале дымохода (для атмосферных версий котлов Протерм). Приборы бывают двух типов. Одни имеют на корпусе кнопку, нажатием на которую термостат приводится в исходное положение после уменьшения значения t0. Другие самовосстанавливаются при охлаждении (возвратные). Если ошибка f1 вызвана срабатыванием датчика, нужно разбираться с причинами: перегрев теплоносителя, блокировка дымохода.
Аварийный термостат котла Protherm
Аварийный термостат котла Protherm
Совет
Поиск неисправности следует начинать с проверки сигнальных линий. В термостате контакт из биметаллической пластины. При резком повышении t0 она изгибается, размыкая цепь. Тот же результат – при обрыве, ненадежном соединении. Проверить, самостоятельно устранить несложно.
Газовый клапан
- Отказ арматуры блокирует подачу «голубого топлива» к горелке. На практике ошибка f1 устраняется чисткой полости трубки, подходящей к узлу. В ней накапливается шлам, препятствующий прохождению газа к клапану. Отсоединить, удалить наносы, и код неисправности уберется.
Казовый клапан котла Protherm
Казовый клапан котла Protherm
- Настройка клапана. Он срабатывает по минимальному давлению газа. Зайти в меню, проверить выставленное значение и соответствие указанной в руководстве величине (свое для каждой модели котла Протерм). Сбой параметров при нестабильности питающего напряжения – причина ошибки f1.
- Проблема с электрической частью. Мультиметром проверяются сопротивления катушек газового клапана на обрыв, замыкание.
- Загрязнение внутренних каналов вызывает ошибку f1. При чистке клапана главное – не сбить органы регулировки.
Электронная плата
- Тестирование ЭПУ выполняется в стационаре, на стенде-имитаторе котла Протерм. В домашних условиях причина ошибки f1 обнаруживается визуально. Деформация платы, темные пятна (следы термического воздействия), оборванные дорожки, поврежденные корпуса деталей несложно выявить при осмотре. Код неисправности вызывается конденсатом, пылью. Ее слой, накапливая влагу, становится токопроводящим. Отсюда замыкания в схеме и ошибки котла Протерм. «Лечение» ЭПУ (просушкой, удалением грязи с поверхности) код f1убирает.
Подключение оборудования
- Если в схеме отопления задействовано несколько перекачивающих устройств (для теплых полов, в качестве повысительных) кроме помпы Протерм, их питание через ИБП приводит к перегрузке блока при отключении центральной линии эн/снабжения. Защитное срабатывание инициирует ошибку f1.
Рекомендация: использовать ИБП как резервный источник напряжения только для котла Protherm. По причине инерционности отопительного контура при аварии дом без тепла не останется, а отсутствие некоторое время искусственного подогрева не критично
- Заземление . Неграмотная организация, с нарушением требований ПУЭ и производителя, обрыв вызывают ошибку f1. Если при касании индикаторной отверткой металлической части котла Протерм определяется наводка, причина в этом. Решить проблему с блуждающими токами позволяет диэлектрическая муфта, устанавливаемая на газовой трубе.
Подключение диалектической муфты
Подключение диалектической муфты
Совет
Проживающим вне пределов крупного населенного пункта, в условиях удаленности от сервисной организации, целесообразно заключить с ней договор на ТО. Это гарантирует, что регламентные работы будут выполнены на профессиональном уровне. В случае же форс-мажора пользователь не останется без поддержки. Личный контакт с мастером даст возможность получить его консультацию при возникновении проблемы с котлом Протерм в любое время, напрямую. Совет, данный по телефону, поможет устранить ошибку, не ожидая прибытия специалиста.
Поделитесь опытом
Если у вас есть опыт в исправлении ошибки F1 в газовом котле Protherm — пишите в комментариях к этой статье, мы постараемся рассмотреть ваш вариант и подробно разобрать его в данной или одной из следующих статей. Можете так же присылать фото и видео с комментариями и описанием.
Ошибка f1 котла Protherm Klom
Напольные отопительные установки Протерм Медведь КЛОМ отказывают крайне редко. Ошибка f1 ( потеря пламени ), появляющаяся на дисплее котла, наиболее характерная. Интересна она тем, что большинство причин, вызывающих сбой в работе Protherm Klom, не требуют его ремонта. Значит,устранить проблему можно самостоятельно. Статья подскажет, что следует проверить.
Панель управления котлом Protherm KLOM
Панель управления котлом Protherm KLOM
Ошибки на дисплее котла Протерм нередко высвечиваются из-за нестабильности питающего напряжения – ложное срабатывание схемы защиты. Прежде чем искать неисправность, нужно произвести сброс кнопкой REZET. На рисунке в инструкции на газовый Protherm Klom обозначена литерой R – снятие сбоя.
Подробная панель управления котлом Protherm KLOM, кнопка Rezet
Подробная панель управления котлом Protherm KLOM, кнопка Rezet
Вероятные причины ошибки F1
1. Перефазировка
Котлы Протерм Медведь КЛОМ подключаются к сети 1ф/220.Для них важно, чтобы на контакты «0» и«220» электронной платы поступали от розетки именно ноль и фаза. Ошибка f1 возникает, если данное условие не соблюдается. Как правило, при первом включении газового Protherm Klom после монтажа.
Рекомендация : перевернуть вилку, вставить в розетку и запустить котел. Если он снова останавливается, неисправность вызвана иным фактором.
2. Проблема с подачей газа
- Срабатывание отсечного клапана . На объектах с центральным газоснабжением поиск неисправности нужно начинать с него. Разрыв цепи напряжения, поступающего на соленоид запорной арматуры, приводит к блокировке магистральной трубы. В результате газ на котел не поступает – пламени горелки нет – автоматика Protherm Klom выдает ошибку f1.
Рекомендация : перевести рычаг клапана в рабочее положение.
- Засорение фильтра. При несоблюдении периодичности обслуживания его сетка настолько забивается микрочастицами, что блокирует канал поступления газа к котлу.
Рекомендация : промыть.
- Выработка. Если для обеспечения работы Protherm Klom используются баллоны, падение давления ниже критического вызывает ошибку f1.
Рекомендация : проверить значение по манометру редуктора, заменить резервуар.
3. Нет сигнала с датчика ионизации
- Обрыв линии, плохой контакт или замыкание проводов на корпус, между собой.
- Загрязнение электрода. Определяется визуально и легко устраняется – очисткой от нагара.
4. Перегрев теплоносителя
В этом случае срабатывает термостат контура отопления, газовый котел Протерм останавливается, и высвечивается ошибка f1.
Вероятные причины
- Протечка в системе отопления. Нужно сразу же посмотреть значение давления в контуре: прибор расположен на панели управления Protherm Klom. И если давление низкое, внимательно осмотреть всю магистраль. Пятна на полу, лужицы укажут, где проблема.
Рекомендация : при отсутствии явных протечек нужно долить теплоноситель и систематически контролировать давление отопительной системы. Повторное падение – признак скрытого дефекта. Такое случается, если часть трассы проложена под отделкой.
- По сигнальной линии (обрыв, замыкание,ненадежный контакт) на электронный модуль котла от термостата поступает команда аварии.
Рекомендация : неисправность датчика – редкий случай, и его замена производится, если иные причины ошибки f1 не выявлены.
- Отсутствие циркуляции теплоносителя: образование воздушной пробки, отказ или некорректная работа насоса, снижение пропускной способности теплообменника или водяного фильтра (полость забита отложениями).
Рекомендация : начинать поиск причины ошибки f1 Protherm Klom нужно со стравливания воздуха. На автоматические клапана, установленные на радиаторах отопления, полностью полагаться не стоит – иногда отказывают и они. Если в процессе слива воды из контура вместе с ней выходят пузыри, это наиболее вероятная и легко устранимая причина остановки газового котла Протерм.
Резкое повышение температуры отводимых газов
В результате срабатывания термостата, установленного в районе патрубка дымоудаления, автоматика выдает сигнал аварии, и появляется ошибка f1.
Рекомендация : на корпусе датчика есть «пипочка», которая при резком повышении температуры«выскакивает». Это иногда происходит и при отсутствии неисправности или кратковременном появлении проблемы. Прежде чем разбираться с трактом дымохода,нужно после остановки котла Протерм выждать несколько минут и попробовать ее вдавить. Если было ложное срабатывание датчика, Protherm Klom запустится, а ошибка f1 на дисплее исчезнет.
Вероятные причины
- Отсутствие тяги: забит канал (мусором, листвой и тому подобное)
- Неграмотно разработанная схема дымохода,нарушение правил монтажа. Последствия проявляются уже при первичном пуске ProthermKlom или через непродолжительное время. Например, ошибку f1 может вызвать сильный порыв ветра, изменение его направления.
- Короткое замыкание сигнальной линии датчика или его неисправность.
Если ни одна из возможных причин остановки газового котла не выявлена, неисправна электронная плата Protherm Klom. В этом случае нужно вызывать профессионала.
Полезные советы
- Чтобы избежать появления ошибки f1 по причине перефазировки, с одной стороны на корпус вилки нужно нанести метку (например,фломастером). Даже после обесточивания Protherm Klom на время технического обслуживания с его пуском в работу проблем не возникнет.
- С целью обеспечения стабильности работы газового котла его рекомендуется подключать к сети через ИБП. Иначе при отсутствии хозяев дом может остаться без тепла – некому будет нажать кнопку R на панели Protherm Klom. Последствия предсказуемы: остывшие отопительные батареи, а то и ледяная пробка в контуре, если часть трассы проложена в неотапливаемом помещении или вне здания.
На заметку! Отсутствие пломбы производителя на корпусе котла автоматически аннулирует гарантийные обязательства. Прежде чем под кожухом Protherm Klom решать проблему, вызвавшую ошибку f1, нужно посмотреть отметку в паспорте. Иначе придется оплачивать устранение всех неисправностей (покупку запасных частей, работу),обслуживание отопительного оборудования из своего кармана.
Ошибка f1 котла Протерм Леопард
Отопительное оборудование чешской торговой марки славится надежностью. Специалисты-практики утверждают: при сбое в работе котла Протерм серии Леопард и появлении на дисплее ошибки f1 вызвавшую ее проблему часто можно устранить самостоятельно, не вызывая мастера сервисной службы. Статья подробно объясняет, что следует предпринять.
Настенный котел Protherm Leopard
Настенный котел Protherm Leopard
Рекомендации пользователю
- При высвечивании любой ошибки, а не только кода f1, не следует сразу же искать причину неисправности. Первое, что требуется сделать – произвести перезапуск котла (переключатель REZET). В 85% случаев его работоспособность восстанавливается.
- При повторном появлении кода неисправности следует проверить выставленные параметры. Неправильно «забитая» мощность Протерм Леопард часто вызывает ошибку f1.
- При первичном пуске котла ее причиной может стать перефазировка. Настенный Протерм подключается к сети 220/1ф, и если перепутаны «0» и «Ф», его автоматика выдаст сигнал аварии. Нужно вытащить из розетки вилку, перевернуть на 1800, вставить и повторить запуск.
Вероятные причины ошибки f1 Протерм Леопард
В инструкции производителя она трактуется как исчезновение пламени. Причин его затухания (пропадания) несколько.
Проблемы с газоснабжением
- Проверить подачу «голубого топлива». Удостовериться, что она не блокирована, можно по плите на кухне. Если не«запускается», для частного строения означает одно – сработал отсечной клапан, установленный на трубе. Нужно перевести его рычаг в исходное положение и попробовать вновь запустить Протерм Леопард.
- Проконтролировать давление в подающей магистрали. При его значении ниже критического для котла автоматика Леопард дает запрет на запуск, а вот на газовой плите это особо не отразится; лишь длина язычков пламени несколько уменьшится. На объектах, где для работы Протерм используются баллоны, давление контролируется по манометру на редукторе. При выработке «голубого топлива» до минимально допустимого уровня нужно заменить резервуар, и ошибка f1 при повторном пуске котла Протерм исчезнет. Если он подключен к магистральной трубе, данный код может появиться на дисплее по причине загрязнения сетки газового фильтра.
Отказ вентилятора
Перед тем, как снимать кожух котла, нужно по паспорту уточнить срок окончания гарантии. В инструкции на Протерм Леопард (п.14 раздела «Введение») сказано, при каких условиях обязательства производителя аннулируются. Это значит, что любое обслуживание, ремонт придется оплачивать.
Схема настенного котла
Схема настенного котла
При выключенном напряжении лопасти вентилятора должны легко прокручиваться. Поломка (сгорание обмотки, деформация вала, проблема с подшипником) – редкий случай. Как правило, ошибка f1 котла Леопард появляется из-за обрыва линии питания двигателя вентилятора, плохого контакта или срабатывания температурного датчика
В последнем случае нужно:
- проверить положение кнопки сброса: она на корпусе датчика (расположен в верхней части котла, под кожухом). Если после нажатия и повторного пуска Протерм вновь появляется ошибка f1, то проблема,скорее всего, в дымоходе;
- оценить тягу. Возможно, канал дымоудаления забит нанесенным мусором, попавшей мелкой птицей: вариантов достаточно, чтобы котел Леопард выдал ошибку f1.
Не сработал датчик ионизации
- Проверить целостность сигнальной линии,надежность соединения проводов.
- Причиной ошибки f1 Протерм Леопард может стать загрязненный электрод. Почистить несложно.
- Если в помещении избыточная влажность, то полость котла нужно просушить. Использовать открытое пламя нельзя – только фен или что-то аналогичное (тепловентилятор, калорифер с наддувом). Причина ошибки f1 может быть в попадании влаги на электронную плату или чувствительный элемент датчика.
Перегрев
Срабатывание термостата контура отопления объясняется резким снижением скорости циркуляции теплоносителя. В этом случае причин, вызывающих ошибку f1 на дисплее Протерм Леопард, несколько:
- отказ, некорректная работа насоса – окисление или деформация вала, крыльчатки;
- забитый фильтр или первичный теплообменник котла;
- протечка в системе, радиаторах отопления,расширительном баке;
- проблема с сигнальной линией датчика температуры(короткое замыкание) или его выход из строя;
- отсутствие «видимости» между термостатом и платой управления (нужно проверить надежность присоединения разъемов).
Читайте также:
- Можно ли сырники печь в духовке
- Программа для подбора котла
- Котлы отопления для частного дома газовик
- Печь для бани из бочки 200 литров своими руками
- Духовая печь встраиваемая маленьких размеров
