Evaporative system ошибка

Система EVAP нужна для предотвращения выхода паров бензина из топливного бака и всей топливной системы в атмосферу.
Цель — нейтрализовать выброс легких углеводородов, содержащихся в парах топлива, которые при взаимодействии
с воздухом и солнечным светом образуют смог.
Данные выбросы в виде испарений могут составлять до 15–20% всех загрязняющих выбросов,
производимых транспортным средством.

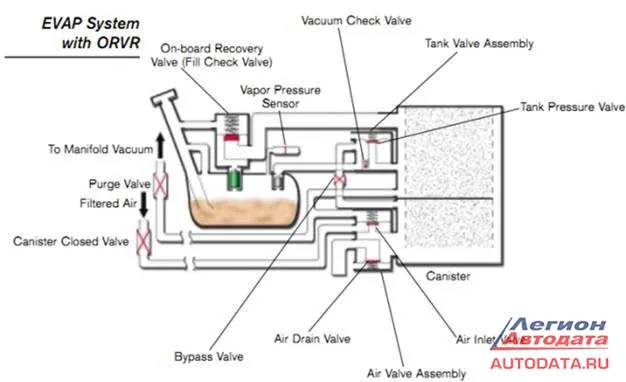

Устройство системы на Toyota и Lexus.

Основные компоненты системы EVAP

• Адсорбер (канистра с активированным углем);
• Электромагнитный клапан продувки N80;
• Модуль диагностического насоса адсорбера: сам насос, датчик давления в адсорбере, электромагнитный вентиляционный клапан;
• Электромагнитный заправочный клапан N115;
• Топливный бак, датчик давления в баке, крышка горловины, сепаратор бензобака;
• Трубки подачи воздуха/паров топлива.

Как работает система:

1. При заправке топливного бака в нем растет давление. Тогда открывается э/м клапан N115 и пары топлива поступают в адсорбер.
   Очищенный от паров воздух выходит из него наружу по воздушной линии.
2. При продувке по сигналу блока управления открывается э/м клапан N80, чтобы перегнать скопившиеся в адсорбере пары
   топлива во впускной коллектор. В это время по воздушной линии в адсорбер поступает свежий воздух,
   обеспечивая сквозную продувку.

Также система периодически выполняет мониторинг утечек.
Например, через некоторое время после выключения двигателя можно услышать, как работает диагностический насос.

Неисправности EVAP

Система EVAP достаточно надежная, но поломки все же бывают.
Из распространенных проблем:

• неисправность клапанов (особенно клапана N80 в моторном отсеке — если он сломался или забился пылью, то начинает щелкать),
• некорректно установленная крышка бензобака (проверить крышку следует в первую очередь),
• утечки в шлангах (могут забиться, треснуть или отсоединиться),
• поломки различных датчиков системы,
• обрыв, короткое замыкание в проводке клапанов.

Тот самый клапан N80, проблемы с которым возникают чаще всего.

При неисправности системы загорится Check Engine.
Чтобы установить место проблемы более точно, нужно считать коды неисправности сканером.

Частые ошибки при неисправности системы

• P2420, P2421, P2422 — проблемы с электромагнитным клапаном N115 (завис в открытом или закрытом положении);
• P0440 — неисправность системы;
• P0441 — плохая продувка системы (расход при продувке);
• P0442 — незначительная утечка в системе;
• P0443 — неисправность в электрической цепи клапана продувки;
• P0444 — обрыв цепи клапана продувки;
• P0445 — короткое замыкание в цепи клапана продувки;
• P0455 — серьезная утечка в системе;
• P0456 — небольшая утечка.

По желанию автовладельцев партнеры АДАКТ проводят работы по отключению EVAP.
Часто это обходится дешевле, чем ремонт или замена неисправных элементов в сервисе.
Однако исправно работающую систему мы отключать не рекомендуем.

Узнайте стоимость отключения системы EVAP у ближайшего специалиста.

Ошибка в большенстве случаев на которую забивают P0443 — ошибка клапана паров топлива

Ошибка p0443 указывает на неисправность цепи клапана системы улавливания паров бензина (в английском языке обозначается как Evaporative System Purge Control Valve Circuit Malfunction). Чаще всего ошибка с кодом p0443 возникает на автомобилях, имеющих солидный пробег (возраст), и вызвана она по причине засорения трубок или непосредственно клапана (его фильтра).

У меня она то выпадала, то пропадала — живет своей жизнью.

После появления ошибки проверил клапан при подаче питания открывается, при отключении закрывается. в общем рабочий. (может конечно где то обрыв или окисление цепи, с виду все целое без окислений).
Ну и ездил так наверное больше года, наверное бы ездил бы и дальше если бы не но.

Суть проблемы на прогретый двигатель приезде (чаще длительной) в районе 3 — 4 тыс оборотов, либо больше.
Бывают провалы, будто нет подачи топлива или искры машина просто упирается резкий провал потом едет дальше либо дергается и едем дальше, причем может день все норм откатать, а может и несколько раз в день такое быть, в холодную погоду такое редко замечается.

Предыдущие 2 поста по замене фильтров и свечей не дали результата дело не в них, ошибка все была та же P0443.

Погуглив инфу все же на принцип работы адсорбера испарения паров бака и тд нагуглил такую инфу

Признаки неисправности клапана адсорбера
Как становится понятно, возникают проблемы с системой питания:
• Плавают обороты. Но не сразу, а примерно после 5 – 10 минут на прогретом двигателе
• На холостой, если двигатель запущен, давишь педаль газа – чуть не глохнет. Такое ощущение, что заканчивается топливо
• На ходу машина не развивает нужной мощности, такое ощущение, что убрали 10 – 15% мощности двигателя
• Может сходить с ума датчик топливного бака. Показывает то – «полный», то – «пустой» и т.д.
• Если открываете бак для заправки. Слышан сильный свист, как будто внутри создан вакуум.
• Увеличивается расход топлива
• НА холодную датчик абсорбера может сильно стучать, зачастую его путают с клапанами двигателя
Также стоит заметить, что причина не всегда именно в клапане, зачастую может забиваться сама банка с активированным углем (то есть сама полость адсорбера). При необходимости его нужно заменить или разобрать и прочистить – просушить, то есть восстановить фильтрацию газов, чтобы они беспрепятственно проходили.
Если у вас проявляются эти неисправности, то обязательно нужно смотреть — проверять клапан и при необходимости менять его, благо стоит он копейки. А также саму полость с активированным углем.

Более подробно тут Адсорбер. Что это такое в машине, для чего нужен, на что влияет и какие основные признаки неисправности

Что то схожее с моими симптомами.

Отключаю трубки от клапана продуваю,
после дроссельной заслонки куда входит трубка дуется все ок
Вторая трубка идет в адсорбер продувается все ок, выдувает в атмосферу.

Снимаю трубку которая идет с бака, продуваю ее дуется интересный момент в бак она дуется а из бака нет, т.е. открываю крышку бака шипит получается накачивает давление в бак. Вопрос а как обратно она же работает как раз на выход паров газов из бака. Для входа в бак есть в крышке бака 4 отверстия с клапаном.

Снял 2 трубки верхние с тнвд продуваю их, обе дуются в верхнюю часть бака, не понимаю как так.
Разобрался что куда ниже будет схема. Но как пары попадают в адсорбер? Выходит что клапан открывается (опять же не понятно в какой момент на заведённом двигателе он так же закрыт) и зачёт разряженного воздуха он втягивает в себя, и возможно в баке есть какой то клапан ? опять же можно втянуть воздух при открытом клапане с самого адсорбера он же имеет выход для связи с атмосферой.

Сам адсорбер весь продувается во все стороны, все 3 канала.

Выходит что при работающем двигателе, при открытии электромагнитного клапана происходит втягивание паров из бака впускной коллектор, а при стоянке пары сами выходят через угольный фильтр адсорбера в атмосферу.

Пока экспериментировал трубка которая идет из бака на адсорбер стала работать в обе стороны, в бака накачивалось давление и обратно через эту же трубку спускалось. либо была грязь или там все же есть какой то клапан так и не понял.

Раньше бывало что почти на пустом баке при открытии на заправке бака шипел но опять же не всегда.

Наблюдаю дальше что будет.

Все современные автомобили оснащены системой вентиляции бензобака и улавливания паров бензина (Evaporative Emission Control — EVAP). Система EVAP предотвращает выход паров топлива из топливного бака в атмосферу.

Система улавливания паров бензина собирает и временно сохраняет пары топлива в угольной канистре — адсорбере. Адсорбер заполнен гранулами активированного угля, которые могут поглощать пары топлива.

Когда двигатель работает, пары топлива удаляются из канистры и сжигаются в двигателе.

Неисправности системы EVAP

Если обнаружена утечка в системе EVAP, на приборной панели загорится индикатор Check Engine, а код неисправности, связанный с проблемой, будет сохранен в блоке управления двигателя (ЭБУ).

Общие проблемы с системой EVAP включают в себя неисправности клапана продувки адсорбера, который выпускает пары топлива в двигатель, утечки в вентиляционных и вакуумных шлангах, а также неплотные, плохо установленные или отсутствующие крышки бензобака.

Наиболее распространенный код неисправности — P0440, который указывает на большую утечку (часто это открытая крышка бензобака). Коды ошибок клапана продувки (P0443 — P0449) также распространены.

Самая нежелательная ошибка — это P0442 — незначительная утечка в системе улавливания паров топлива EVAP. Этот код указывает на то, что система обнаружила небольшую утечку. Но небольшие утечки часто могут быть большой проблемой.

Под малой мы подразумеваем утечку не больше, чем укол булавкой! Такие небольшие утечки практически невозможно обнаружить визуально, поэтому обычно требуется специальное устройство, называемое дымогенератор.

Смотрите видео, как сделать дымогенератор своими руками:

Дымогенератор подает пар на основе минерального масла в систему EVAP под небольшим давлением. Дым также может содержать ультрафиолетовый краситель, чтобы его было легче увидеть в ультрафиолетовом свете.

Для чего нужна система улавливания паров бензина

Защита окружающей среды требует наличия системы EVAP на автомобилях, потому что пары топлива содержат различные углеводороды (HC). Легкие элементы в бензине легко испаряются, особенно в теплую погоду. К ним относятся альдегиды, ароматические соединения, олефины и высшие парафины.

Эти вещества реагируют с воздухом и солнечным светом (так называемая фотохимическая реакция), образуя смог. Альдегиды часто называют мгновенным смогом, потому что они могут образовывать смог, не подвергаясь фотохимическим изменениям.

Недостаток паров топлива в том, что топливо испаряется всякий раз, когда в оно есть в баке. Это означает, что если топливная система негерметична или открыта для атмосферы, она может загрязнять атмосферу 24 часа в сутки, даже если автомобиль никуда не едет.

Неконтролируемые выбросы в результате испарения, подобные этому, могут составлять до 20% загрязнения, производимого автомобилем.

Система EVAP полностью устраняет пары топлива как источника загрязнения воздуха, изолируя топливную систему от атмосферы. Вентиляционные линии от топливного бака направляют пары в адсорбер, где они улавливаются и хранятся до запуска двигателя.

Когда двигатель прогрелся и автомобиль движется по дороге, ЭБУ открывает продувочный клапан, позволяющий парам откачиваться из адсорбера во впускной коллектор. Всё, пары топлива сгорают в двигателе.

Как работает система EVAP

Герметизация топливного бака не так проста, как кажется. Во-первых, бак должен иметь какой-либо тип вентиляции, чтобы воздух мог поступать вместо топлива, поскольку топливо всасывается топливным насосом и направляется в двигатель.

Если бы бак был герметично закрыт, топливный насос вскоре создал бы достаточное отрицательное давление всасывания внутри бака, чтобы погнуть его.

В старых системах EVAP топливный бак вентилируется подпружиненным клапаном внутри крышки бензобака. На более новых автомобилях вентиляция сделана через адсорбер.

Компоненты системы EVAP

Основными компонентами системы улавливания паров топлива являются:

Топливный бак

Имеет некоторое пространство для расширения в верхней части, чтобы топливо могло расширяться в жаркий день без переполнения или протекания системы EVAP.

Крышка бензобака

Обычно содержит некоторый тип предохранительного клапана для вентиляции на старых транспортных средствах (pre-OBD II), но полностью закрыта (без вентиляционных отверстий) на более новых транспортных средствах (1996 и новее).

Если меняете крышку бензобака, она ДОЛЖНА быть того же типа, что и оригинал (вентилируемая или невентилируемая).

Сепаратор бензобака

Расположен сверху топливного бака или части расширительного бака. Это устройство предотвращает попадание жидкого бензина в адсорбер.

Нельзя, чтобы жидкий бензин направлялся непосредственно в адсорбер, потому что это быстро перегрузило бы его способность хранить пары топлива. Сепаратор относительно беспроблемен. Единственные проблемы, которые могут возникнуть, это то, что возврат жидкости забивается мусором, таким как ржавчина из топливного бака.

Некоторые сепараторы используют немного другой подход для предотвращения попадания жидкого топлива в вентиляционную линию адсорбера. Внутри сепаратора установлен поплавок. Если жидкость поступает в устройство, поплавок поднимается и клапан закрывает вентиляцию бака.

Если в сепараторе или в вентиляционной линии между ним и адсорбером происходит засорение, топливный бак не сможет нормально «дышать». Симптомы включают в себя топливное голодание или деформацию топливного бака.

Если при при открытии крышки бензобака вы слышите значительный «пшииик», подозревайте плохую вентиляцию. Вы можете проверить вентиляцию бака, открыв крышку и затем отсоединив вентиляционную линию топливного бака от адсорбера. Если система без засоров, у вас должно получиться продуть через вентиляционную линию в топливный бак.

Продувка сжатым воздухом иногда может устранить засорение. Если нет, вам придется осмотреть вентиляционную линию и, возможно, снять топливный бак для диагностики проблемы.

Вентиляционный клапан

Клапан вентиляции контролирует поток наружного воздуха в и вне адсорбера. В некоторых автомобилях он называется «Клапан закрытия адсорбера» (CCV).

Одна сторона вентиляционного клапана соединена с адсорбером. Другая сторона соединена с вентиляционным шлангом, который имеет фильтр или сетку на конце и прикреплен к кузову или раме автомобиля.

В некоторых автомобилях вентиляционный клапан прикреплен к адсорберу. В других — он устанавливается отдельно.

Клапан вентиляции управляется блоком управления двигателя. Обычно клапан открыт. Он закрывается, когда контроллер проверяет систему EVAP на наличие утечек.

Адсорбер (канистра с углём)

Это небольшой круглый или прямоугольный пластиковый или стальной контейнер. Обычно он спрятан и может располагаться в углу моторного отсека или возле бензобака.

Адсорбер заполнен примерно 0,5 – 1 кг активированного угля. Уголь действует как губка — поглощает и хранит пары топлива. Пары хранятся в канистре до тех пор, пока автомобиль не запустится, не нагреется и не поедет.

Затем ЭБУ открывает клапан продувки адсорбера, который позволяет вакууму впуска откачивать пары топлива в двигатель. Контейнер с углём соединен с топливным баком линией вентиляции.

В нормальных условиях адсорбер вызывает мало проблем. Так как уголь не изнашивается, он должен проработать весь срок службы автомобиля.

Наиболее распространенная проблема с угольной канистрой — неисправность клапана продувки или вентиляции. Вакуумные клапаны продувки могут быть проверены путем подачи вакуума непосредственно на клапан с помощью ручного вакуумного насоса.

Клапан должен открываться и не пропускать вакуум, если он хороший. С продувочными клапанами соленоидного типа напряжение может подаваться непосредственно на катушку, чтобы увидеть, открывается ли клапан. Сопротивление соленоида также можно проверить с помощью мультиметра, чтобы увидеть обрыв или короткое замыкание.

Стратегия управления продувкой во многих поздних моделях систем EVAP может быть довольно сложной, поэтому лучший совет здесь — поиск диагностических процедур EVAP в сервисной литературе производителя.

Коды неисправностей EVAP

Если блок управления двигателя обнаруживает утечку в системе улавливания паров бензина, он устанавливает код ошибки в диапазоне от P0440 до P0457:

• P0440 — Неисправность системы EVAP.
• P0441 — Система EVAP, неправильная пропускная способность.
• P0442 — Обнаружена небольшая утечка системы EVAP.
• P0443 — Неисправность в цепи клапана продувки системы EVAP.
• P0444 — Обрыв в цепи клапана продувки системы EVAP.
• P0445 — Короткое замыкание в цепи клапана продувки системы EVAP.
• P0446 — Неисправность цепи клапана вентиляции системы EVAP.
• P0447 — Обрыв цепи в цепи клапана вентиляции системы EVAP.
• P0448 — Короткое замыкание в цепи клапана вентиляции системы EVAP.
• P0449 — Система EVAP, цепь электромагнитного клапана.
• P0450, P0451 — Датчик давления в системе EVAP.
• P0452 — Датчик давления в системе EVAP, низкий входной сигнал.
• P0453 — Датчик давления в системе EVAP, высокий входной сигнал.
• P0454 — Датчик давления в системе EVAP, прерывание сигнала.
• P0455 — Обнаружена утечка системы EVAP (большая утечка).
• P0456 — Обнаружена утечка системы EVAP (небольшая утечка).
• P0457 — Обнаружена утечка системы EVAP (крышка топливного бака).

Если вы обнаружите код неисправности P0440, P0455 или P0457 (большая утечка паров топлива), снимите крышку бензобака, осмотрите уплотнение на входе в заливную горловину и на нижней стороне крышки на наличие зазубрин, мусора или повреждений.

Затем снова закрутите крышку и убедитесь, что она щелкнула хотя бы один раз, чтобы обеспечить плотное уплотнение. Если причиной утечек была крышка бензобака, неисправность должна исчезнуть, а индикатор Check Engine погаснет при следующем запуске тестирования EVAP.

Если Check Engine остается включённым, проблема заключается в плохой крышке или большой утечке пара где-то в системе EVAP (скорее всего, пропускающий или неплотный продувочный шланг).

Неисправности вентиляционного клапана

Наиболее распространенная проблема с вентиляционным клапаном — это когда он заклинил или не закрывается. Это создает утечку системы EVAP и вызывает ошибку OBD2.

Например, в некоторых автомобилях Nissan и Infiniti неисправный клапан вентиляции часто вызывал код ошибки P0455 — утечка в системе EVAP.

Другая проблема заключается в том, что грязь и пыль могут попасть в клапан через вентиляционный шланг и вызвать его засорение. Это также активирует индикатор Check Engine. Известно, что некоторые грузовые автомобили GM имеют эту проблему, которая вызывает код ошибки P0466.

Ремонт включает в себя замену клапана и некоторые изменения в его настройке. Засоренный вентиляционный клапан может вызвать проблемы при заполнении топливного бака.

Скачать справочные материалы по EVAP

Система EVAP

Улавливание избыточных испарений топлива из топливной системы автомобиля

Краткое содержание:

  *   Диагностика системы EVAP

*   Рассмотрим систему EVAP

на примере автомобилей концерна Toyota

*   Некоторые коды неисправности DTC и их описания

для системы EVAP «первоначального» типа

*   Некоторые коды неисправности DTC и их описания

для системы EVAP «последующего» типа

*   Электросхема датчика VPS

*   Курьёзный случай
диагностики и ремонта системы EVAP

На мой взгляд, это одна из наиболее не то чтобы сложных, а очень неудобных систем для диагностики. И это подтверждает практика. Найти маленькую утечку в системе EVAP порой бывает очень непросто, тем более без хорошего сканера, позволяющего тестировать систему в режиме реального времени, а так же просто незаменимого в этом случае дымогенератора, без которого поиски утечки могут стать бесконечными.

Обычно, очень немногие диагносты и сервисы берутся за полное устранения проблем в этой системе. Стандартный ответ в авто-сервисе на горящий транспорант CHECK ENGINE и диагностические коды DTC P0440 — P0457.

— Не обращайте внимания!

С этим кодом неисправности они сталкивались, знают, что «код сложный», но отвечают так, чтобы «не вникать и не создавать себе проблем»:

— На скорость этот код не влияет, ошибку удалим и езжайте себе на здоровье!

Хотя в моей практике встречались и довольно серьёзные повреждения, затягивание устранения которых были чреваты серьёзными неприятностями. К примеру, возгорание автомобиля при утечке бензина через дыры в прогнившем бензобаке на довольно свежем Mitsubishi Outlender 2004 года выпуска, или утечка топлива через неплотность прокладки крепления узла бензонасоса по причине неаккуратного монтажа после замены топливного фильтра. Прокладка была насильно загнута и «не по месту»  придавлена прикрученой сверху крышкой.

Так как диагностика это мой хлеб, а неисправности в системе EVAP довольно частое явление, то я решил для себя постараться разобраться с этой системой, её «стандартными болячками» и методами их устранения.

Для начала немного истории и статистики.

Первые автомобили оснащённые системой EVAP появились в штате Калифорния, США, в уже очень далёком 1970 году.

С 1996 года после вступления в силу нового стандарта мониторинга систем автомобиля OBDII, система EVAP была классифицирована 17 кодами возможных неисправностей:

P0440….Evaporative Emission Control System Fault

P0441….Evaporative Emission Control System Incorrect Purge Flow

P0442….EVAP Emission Control System Leak Detected (small leak)

P0443….EVAP Emission Control System Purge Control Valve Circuit

P0444….EVAP Purge Control Valve Circuit Open

P0445….EVAP Purge Control Valve Circuit Shorted

P0446….Evaporative Emission Control System Vent Control Circuit

P0447….EVAP Emission Control System Vent Control Circuit Open

P0448….EVAP Emission Control System Vent Control Circuit Shorted

P0449….EVAP Emission Control System Vent Valve/Solenoid Circuit

P0450….Evaporative Emission Control System Pressure Sensor

P0451….EVAP Emission Control System Pressure Sensor

P0452….EVAP Emission Control System Pressure Sensor Low Input

P0453….EVAP Emission Control System Pressure Sensor High input

P0454….EVAP Emission Control System Pressure Sensor Intermittent

P0455….EVAP Emission Control System Leak Detected (gross leak)

P0456….EVAP Emission Control System Leak Detected (small leak)

P0457….EVAP Emission Control System Leak Detected (fuel cap)

Согласитесь, довольно внушительный список, а если ещё учесть, что по американской статистике коды EVAP являются наиболее частой причиной обращения автовладельцев в автосервис, то упускать такой лакомый кусок в своей работе просто не очень разумно.

Наиболее распространенные коды неисправностей

Ниже приведен список наиболее распространенных кодов неисправностей, а проценты – это процент отказов для автомобилей в ходе проведённых испытаний в 2009 году в Америке, штат Иллинойс:

P0420 — Catalyst System Low Efficiency — 13.2%

P0171 — Fuel Trim System Lean Bank 1 — 10.4%

P0401 — Exhaust Gas Recirculation (EGR) Flow Insufficient — 8.4%

P0174 — Fuel Trim System Lean Bank 2 — 6.8%

P0442 — Evaporative Emission (EVAP) System Small Leak Detected — 6.7%

P0300 — Engine Misfire Detected (random misfire) — 6.4%

P0455 — Evaporative Emission (EVAP) System Leak Detected (large) — 6.2%

P0440 — Evaporative Emission (EVAP) System — 5.5%

P0141 — Oxygen Sensor Heater (H02S) Performance Bank 1 Sensor 2 — 5.1%

P0430 — Catalyst System Low Efficiency Bank 2 — 3.2%

P0135 — Oxygen Sensor (HO2S) Performance Bank 1 Sensor 1 — 3.2%

P0446 — EVAP Vent Solenoid Valve Control System — 3.1%

P0128 — Coolant Thermostat — 3.1%

P0301 — Cylinder 1 Misfire Detected — 3.1%

P0411 — EVAP System Control Incorrect Purge Flow — 2.8%

P0133 — Oxygen Sensor Slow Response Bank 1 Sensor 1 — 2.8%

P0303 — Cylinder 3 Misfire Detected — 2.6%

P0304 — Cylinder 4 Misfire Detected — 2.6%

P0302 — Cylinder 2 Misfire Detected — 2.6%

P0325 — PCM Knock Sensor Circuit — 2.1%

По единичным кодам лидирует P0420, но если разбить все коды на системы,

то картина выглядит следующим образом:

Evaporative Emission System — 24.3%

Engine Misfire — 17.3%

Fuel Trim (lean) — 17.2%

Catalytic converter — 16.4%

Oxygen sensor related — 11.1%

Exhaust Gas Recirculation (EGR) system — 8.4%

(информация отсюда: http://www.aa1car.com/library/common_trouble_codes.html)

Я решил посмотреть: «…а что же у нас?»… и поднял свои записи за 9 месяцев 2011 года. Ситуация вырисовалась немного другая, проблемы в системе EVAP переместились на второе место, уступив первенство проблемам с датчиками кислорода, но всё равно, 19% — это солидная цифра.

Oxygen sensor related — 29.6%

Evaporative Emission System — 19.0%

Engine Misfire — 18.6%

Catalytic converter — 16.6%

Fuel Trim (lean) — 9.6%

Exhaust Gas Recirculation (EGR) system — 6.6%

Диагностика системы EVAP

Экологические нормы требуют, чтобы  на автомобиле постоянно проводился периодический мониторинг системы EVAP, определяющий её производительность и герметичность. Это всё ( и другие компоненты системы), проверяются при помощи измерения давления на различных этапах работы системы.

Некоторые полагают, что немедленное подключение дымо-генератора — это панацея для решения всех проблем в системе EVAP. Спорить не буду, отвечу так: «Может быть…», но лично я предпочитаю сначала  локализовать область неисправности другими доступными инструментами и лишь потом, при необходимости подключать генератор дыма. Тем более, что не только утечки разряжения могут служить причиной записи диагностических кодов, но и загрязнение каналов ситемы, выход из строя управляющих клапанов и контролирующих датчиков.

Итак, перейдём к диагностике.

Первый шаг: «Герметизировать систему для тестирования».

Это обычно достигается заглушкой всех вентиляционных каналов системы EVAP вручную или при помощи диагностического сканера, обладающего соответствующими функциями: вы можете выбрать в режиме диагностики по OBDII mode $08 — (контроль бортовых систем) и принудительно загерметизировать систему для тестирования. Если такая функция доступна, то не нужно ничего делать дополнительно, ECM сделает всё за вас. Затем подключиться к сервисному порту и создать разряжение в системе. После теста необходимо включить и выключить зажигание, чтобы система перешла в нормальный режим работы. Если в результате теста обнаружилось, что система не герметична, то изначально проверяю крышку топливного бака, уплотняю её как следует и повторяю тест. Если разряжение всё-равно падает, значит, крышка не причём и можно двигаться далее. Лучше проверять систему по частям

— линию от впускного коллектора к канистре

— топливный бак

— заливную горловину

— канистру

В конце, после локализации и устранения утечки проводится заключительное тестирование всей системы. К сожалению, режим Check mode не работает для кодов системы EVAP и это немного усложняет проверку выполненных работ по устранению неисправностей.

Но, к примеру, в программе Toyota TIS Techstream есть практически для всех моделей Toyota и Lexus утилита Readiness Test Confirmation procedure при помощи которой можно проверить свою работу,- рис.1

Или непосредственно тест системы EVAP в ручном или автоматическом режиме, но это в основном для автомобилей американского рынка,- рис.2

Для диагностики линии EVAP от канистры до впускного коллектора и для диагностики самой канистры, я обычно использую вакуумный насос, это быстрее и удобней. Если обнаружена утечка, то для её локализации и для проверки топливного бака и заливной горловины использую дымогенератор. Очень важно учитывать предупреждение автопроизводители:

Нельзя использовать сжатый воздух для тестирования системы EVAP: смесь свежего воздуха с парами топлива очень опасна и это может привести к возгоранию или взрывe.

Рассмотрим систему EVAP на примере автомобилей концерна Toyota

Первоначально в автомобилях использовалась Non-ECM controlled EVAP system – система, не управляемая электронным блоком управления. Основными компонентами этой системы были:

Топливный бак
Крышка топливного бака с клапаном (vacuum

check valve)
Канистра с угольным абсорбером
Термо-вакуумный управляющий очисткой клапан
Порт канала EVAP на дроссельной заслонке (обычно, port P)

Рис.3

После ужесточения экологических  норм, с начала 90-х годов была введена более совершенная система EVAP с электронным управлением. Эта система делится на два типа. Первый тип называется «первоначальный» или «самопроизвольный», второй называется «последующий» или «принудительный». Алгоритмы обнаружения блоком ECM утечки и мониторинга обоих типов различаются, так же как диагностические процедуры и коды отказов DTC.

«Первоначальный» тип был разработан, чтобы отвечать изначальным требованиям EPA (Environmental Protection Agency) и CARB (California AirResources Board) по обнаружению утечек. Система этого типа может определить утечку при имеющемся отверстии в 1mm (0.040 in.) или более. Когда стандарты обнаружения утечек стали ещё более жёсткими, с 2000 года стал внедряться «последующий» тип, при котором размер отверстия, приводящего к утечке, которая должна быть зафиксирована мониторингом, был уменьшен в два раза до 0.5mm (0.020 in.).

Рис. 4

Наиболее простой способ определения, какого типа система установлена в диагностируемом автомобиле — это посмотреть на вентиляционный канал системы EVAP, который присоединён к корпусу воздухозаборника за воздушным фильтром (в случае, если он конструктивно предусмотрен). Если канал подсоединён напрямую, то это система «первоначального» типа, если в месте подсоединения установлен соленоид называющийся «the Canister Closed Valve» или сокращённо CCV, то это система «последующего» типа.

Другим кардинальным различием двух типов является то, каким способом блок управления двигателем ECM определяет утечки в системе. И в одном, и в другом случае для этого используется датчик давления испарений the Vapor Pressure Sensor (или VPS).

В системе «первоначального» типа трёхканальный вакуумный клапан переключения the 3-Way Vacuum Switching Valve (или VSV) используется, чтобы поочерёдно соединить the Vapor Pressure Sensor (VPS) с двумя изолированными частями системы EVAP, со стороны канистры и со стороны топливного бака. При положении the 3-Way VSV— OFF (выключен) контролируется часть системы со стороны впускного коллектора и канистры, при положении ON (включен) контролируется часть системы со стороны топливного бака. Затем эти данные сравниваются с эталонными данными, запрограммированными в ECM. Величина измеряемых данных очень мала, она в районе 15.5 mmHg (0.3 psi) или менее. Если полученные данные выходят за определённые границы, в ECM записывается соответствующий код неисправности DTC и на приборной доске зажигается транспорант CHECK ENGINE.

Рис. 5

В системе «последующего» типа VPS соединён с топливным баком и не подключается к канистре, the 3-Way Vacuum Switching Valve заменён на Bypass Vacuum Switching Valve, который объединяет для тестирования на утечки две части системы, со стороны топливного бака и со стороны канистры.

В отличие от системы «первоначального» типа, при проведении проверки, создаваемое разряжение в системе EVAP очень незначительное. Тестирование начинается одновременно с запуском холодного двигателя, когда показания датчиков температуры охлаждающей жидкости и температуры воздуха равны. ECM постоянно отслеживает давление в топливном баке, по мере увеличения температуры топлива давление медленно и незначительно поднимается.

Для проведения теста на герметичность ECM закрывает CCV, открывает Bypass VSV и открывает продувочный клапан EVAP VSV который соединяет всю систему с впускным коллектором для создания необходимого для проведения теста разряжения. При достижении заданного порога разряжения ECM закрывает EVAP VSV и следит за скоростью падения разряжения в системе. Если данные выходят за пределы ожидаемых значений то в ECM записывается соответствующий код неисправности DTC.

Так же необходимо отметить, что коды неисправности системы EVAP «2 trip codes» и транспарант CHECK ENGINE загорается на приборной панели при обнаружении одной и той же неисправности дважды при аналогичных условиях проверки в течении двух поездок автомобиля. Мониторинг системы длится 20-30 минут и более для выполнения всех необходимых условий. Это соответственно усложняет процедуру проверки качества выполненных ремонтных работ после устранения неисправности.

Ну и последнее, при возникновении более одного кода неисправности в системе EVAP проверку системы целесообразнее начинать с устранения негерметичности, а потом уже диагностике отказа компонентов.

Некоторые коды неисправности DTC и их описания для системы EVAP «первоначального» типа

P0440 — EVAPSystemMalfunction.

Этот код возникает когда 3-Way VSV включен для проверки части системы со стороны топливного бака и в системе не создаётся необходимого разряжения, давление в системе не отличается от атмосферного. Стандартная проверка проводимая ECM может занять более 20 минут.

При наличии этого кода в первую очередь необходимо проверять на герметичность топливный бак, канал соединяющий топливный бак и канистру, заливную горловину и крышку бензобака,- рис. 6

P0441 — VaporPurgeFlowDetection

Это более сложный код для устранения. Он может возникнуть в двух моментах неисправности системы EVAP:

— нет соответствующего должному потока паров топлива из канистры во впускной коллектор (забитость каналов, неисправность соленоида EVAP purge VSV)

— нет герметичности системы со стороны канистры до впускного коллектора.

ECM устанавливает этот код при наличии следующих условий:

1. Если разряжение в системе, которое должно создаться при открытии EVAP purge VSV не достигает необходимого уровня.

2. Если ECM определяет что разряжение в системе EVEP создалось на начальном этапе, когда оно не должно возникнуть, потому что EVAP purge VSV должен быть закрыт.

3. Если ECM не видит пульсаций разряжения в системе EVAP в момент, когда происходит перекачка паров топлива из канистры во впускной коллектор.

При наличии только этого кода, в первую очередь необходимо проверить корректную работу EVAP purge VSV и линию системы от канистры к впускному коллектору. Но не только, потому как ECM ведёт мониториг этого кода, опираясь на показания VPS, который в свою очередь зависит от правильной работы 3-Way VSV. Поэтому, как показывает практика, код P0441 практически всегда фиксируется вместе с кодом P0446 – его мы рассмотрим далее.

P0446 — 3-Way VSV Fault (неисправность трёхканального вакуумного соленоида),- рис. 7

Первоначально ECM проверяет работу 3-Way VSV сравнивая разницу показаний давления, поочерёдно переключая соленоид и изолируя две части системы со стороны топливного бака и со стороны канистры. Если разницы не наблюдается, то возможны два варианта:

1. Если отсутствуют колебания разряжения в показаниях VPS соответствующие колебаниям разряжения во впускном коллекторе характерные для нормальной работы двигателя в момент когда открыт EVAP purge VSV, то ECM предполагает, что 3-Way VSV не выключился (заклинил во включенном положении). И/или …

2. Если присутствуют пульсации разряжения в системе со стороны топливного бака, то ECM предполагает что 3-Way VSV выключился и не включился, или заклинил в выключенном положении.

Важно отметить, что похожие симптомы наблюдаются и при наличии негерметичности в системе в целом, поэтому вполне закономерно, что в память ECM будут записаны ещё и коды P0440 или P0441. Если это так, то перед проверкой 3-Way VSV сначала лучше проверить всю систему на наличие/отсутствие негерметичности и только после этого заниматься самим клапаном. Так же возможна и внутренняя неисправность канистры.

Если все возможные причины были проверены и не принесли положительного результата, а так же показания «стоп кадра» Freeze frame data указывают, что в момент возникновения кода автомобиль был неподвижен (скорость автомобиля 0 км/ч), то довольно высока вероятность неисправности самой канистры,- рис.8

Вообще-то неисправность 3-Way VSV
довольно распространённая, но размещение клапана на автомобиле создаёт
определённые трудности для его диагностики, и без подъёмника или
смотровой ямы диагностировать его очень неудобно. Ещё одним фактором,
усложняющим диагностику, может быть отсутствие хорошего диагностического
сканера, при медленном потоке обмена данными сканера с ECM достаточно сложно увидеть всю необходимую информацию с VPS, и в этом случае лучше использовать осциллограф.

Один из вариантов выхода из этой ситуации:

*   Используя соответствующую электросхему, можно подключить осциллограф к сигнальному проводу VPS непосредственно на разъёме датчика или на разъёме ECM (очень часто это сделать намного проще именно там). Затем со сканера активировать 3-Way VSV и
одновременно открыть крышку бензобака. Зафиксировать показания
осциллографа, они должны соответствовать атмосферному давлению. Если
такой результат будет получен в результате тестирования, значит, система
не герметична. Теперь закрываем крышку топливного бака отключаем 3-Way VSV, запускаем двигатель и активируем EVAP purge VSV,
создаём разряжение в системе, наблюдая за изменениями показания
осциллографа. В системе должны присутствовать пульсации разряжения,
которые видны и в показаниях осциллографа. Создав необходимое
разряжение, выключаем EVAP purge VSV,
пульсации должны прекратиться и сигнал должен стабилизироваться на
определённом уровне. Если сигнал начнёт резко изменяться, стремясь к
значению, полученному нами перед началом теста, то в части системы со
стороны канистры возможно присутствует утечка разряжения, причины
которой необходимо выяснить и устранить.

Некоторые коды неисправности DTC и их описания для системы EVAP «последующего» типа

P0441: Purge (EVAP) VSV Operation

В определённый момент ECM закрывает CCV и открывает purge (EVAP) VSV и bypass VSV создавая разряжение по всей системе EVAP, пока оно не опустится да заданного значения. Затем purge (EVAP) VSV закрывается
и показания разряжения сравниваются с эталонными. Если разряжение не
создаётся или оно выходит за установленные программой границы, то ECM фиксирует неисправностьpurge (EVAP) VSV и
связанных с ним компонентов. Следует иметь ввиду, что при наличии
утечек разряжения в системе, симптомы неисправности будут очень
похожими, и если код неисправности не один, а несколько, к примеру ещё и
P0440 или P0442, то сначала более рационально проверить систему на наличие утечек, а затем перейти непосредственно к диагностике purge (EVAP) VSV. В актив-тестах многих сканеров есть функция принудительного открытия/закрытия purge (EVAP) VSV — это значительно облегчает процедуру проверки.

P0440 & P0442: HC Leak Detection (с 2000 года по 2002 год)

Скорость повышения давления, фиксируемая VPS указывает, есть ли в системе утечки и какого типа утечки. Утечки разделены на два вида: Gross leak (большая утечка), Small leak (маленькая утечка) и классифицируются следующим образом:

При достижении в системе порогового уровня разряжения, ECM закрывает purge (EVAP) VSV и отслеживает скорость уменьшения разряжения. Резкое падение разряжения относится к большой утечке и фиксируется код P0440.
Небольшое падение разряжения является нормой, если этот порог
превышается, то это относят к маленькой утечке и записывается код P0442.

P0446 — Vent Control-Canister Closed Valve & Bypass Valve Operation

На этом этапе отслеживается корректная работа двух управляющих клапанов и состояние вентиляционного канала системы EVAP
со стороны канистры. В момент начала теста система должна быть
загерметизирована. Логика проверки не имеет ничего общего с предыдущей
системой и ранней версией кода P0446.

При достижении заданного порога разряжения
ECM закрывает purge (EVAP) VSV, открывает CCV и отслеживает скорость
уменьшения разряжения, если скорость недостаточная или разряжение вообще
не уменьшается, то это трактуется как неисправность CCV или
загрязнённость вентиляционного канала (пример причины возникновения
такого кода будет приведён ниже).

Вторая часть теста состоит в следующем: при открытом CCV ECM закрывает Bypass Valve, изолируя топливный бак от
остальной системы. Если в этот момент падение разряжения в топливном
баке не прекратится, то ECM определяет неисправность Bypass Valve.
Определение неисправности лучше начинать с CCV, это очень просто: надо
проверить его электрическую часть, функциональность и герметичность.
Диагностика неисправности Bypass Valve тоже проста. После проверки его
электро-механической части, очень похожие симптомы неисправности
присутствуют и при наличии утечек в системе поэтому обычно P0446
сопровождается кодами P0440 & P0442.

Если в память ECM записан не один код, то лучше сначала выявить утечки,
а затем переходить к проверке управляющих клапанов.

Рис. 9

P0442, P0455 & P0456: HC Leak Detection (с 2003 года)

После очередного ужесточения экологических требований, утечки ещё раз дополнительно разделены уже на три вида Gross leak (большая утечка), Small leak (маленькая утечка), Very small leak (очень маленькая утечка). Критерии классификации следующие:

P0442 (EVAP 0.04 inch leak — a small leak)

*   при достижении в системе заданного
порога разряжения от -20 mmHg (-2.67 kPa) до -17 mmHg (-2.27 kPa)
разряжение резко снижается в течении последующих 5 секунд более чем на
1.3 mmHg (0.17 kPa).

P0456 (EVAP 0.02 inch leak — а very small leak)

*   при достижении в системе заданного
порога разряжения от -20 mmHg (-2.67 kPa) до -17 mmHg (-2.27 kPa)
разряжение снижается в течении последующих 5 секунд более чем на 0.7
mmHg (0.09 kPa).

P0455 (EVAP gross leak)

*   при открытии purge (EVAP) VSV разряжение в системе за определённый отрезок времени не достигает заданного значения более чем на 1.3 mmHg (0.17 kPa).

Рис. 10

P0450 or P0451 — Vapor Pressure Sensor Fault

Оба этих кода имеют прямое отношение к датчику давления системы EVAP. Алгоритмы проверки и условия возникновения кодов идентичны для «первоначального» и для «последующего» типов системы. Они записываются в память, когда сигнал с датчика выходит за допустимые границы, запрограммированные в ECM.

Проверка кода P0450 состоит в следующем:

*    после запуска двигателя ECM в течении 10 секунд контролирует напряжение на сигнальном проводе VPS, и если напряжение в течении 7 секунд из 10 превышает 4,5v или менее 0,5v то датчик считается неисправным.

Код P0451 запишется в том случае, если после первых 10 секунд работы двигателя показания VPS
в течении минимум 7 секунд выходят за границы 4,9v и 0,1v, а так же
если в период между 5-й и 15-й секундами после остановки работы
двигателя показания датчика VPSколеблятся
за границами запрограммированых характеристик. Например, если будут
зафиксированы минимум 7 колебаний за 10 секунд (с 5-й по 15 секунду)
превышающие 3.83V (+5 mmHg) и 2.77V (-5 mmHg) то датчик VPS будет признан ECM как неисправный.

Рис. 11

Принцип работы датчика VPS

Датчики VPS
бывают двух типов и могут располагаться на различных автомобилях
по-разному: на канистре, на топливном баке или обособленно. В
соответствии с месторасположением есть и конструктивные отличия. К
примеру, для датчика расположенного на топливном баке, не требуется
подвода вакуумных трубок, а на другие типы датчиков они необходимы. Так
же бывают одно и двух канальные варианты. Чуствительность применяемых
датчиков очень высока, они способны контролировать изменения 1.0 psi =
51.7 mmHg.

Рис. 12

Для
проверки можно использовать как сканер, так и осциллограф. Проверка
состоит из обычных процедур: проверки наличия питания и хорошей «массы»,
целостности электропроводки от ECM к VPS,
отсутствие коррозии и наличия хороших контактов непосредственно в
разъёме датчика. Конечно же, необходимо убедиться и в целостности
вакуумных каналов соединяющих VPS с системой. При проверке работоспособности датчика, в системе EVAP нельзя создавать разряжение более допустимого,
иначе это приведёт к выходу датчика из строя (для системы
«последующего» типа это более -20 mmHg). Так же очень полезными могут
быть данные стоп-кадра Freeze frame data, если код неисправности DTC записан менее чем через 200 секунд с момента пуска двигателя, то это является хорошей подсказкой что неисправен сам VPS.

Электросхема датчика VPS. Рис. 13

На этом краткий обзор системы EVAP,
основных неисправностей и способов их устранения завершу. А в заключении
хочу познакомить вас с рассказом нашего американского коллеги. Какие
встречаются «нештатные» неисправности системы EVAP, довольно интересно.

Курьёзный случай диагностики и ремонта системы EVAP

Andrew Satko

Northampton, Pennsylvania, USA

https://members.iatn.net/forums/read/msg.aspx?f=forum13&m=43821&fv=4&ar=0

Читать материалы доступно только зарегистрированным пользователям

P0446 EVAP Vent Performance & Spiders!

(недостаточная производительность вентиляции системы EVAP и пауки)

В оригинале расшифровка этого кода P0446 — EVAP Vent Solenoid Valve Control System, звучит так – «проблемы в системе контроля за соленоидом управляющим вентиляцией EVAP».

Суть заметки в следующем: «…
причиной возникновения вышеуказанного кода послужило гнездо, которое
свили пауки в соленоиде (EVAP Vent Solenoid Valve) и отложенные ими яйца
почти полностью перекрыли доступ свежего воздуха по вентиляционному
каналу в накопительный абсорбер».

Метод, которым Andrew Satko определил
вероятную область неисправности, довольно прост и наверняка будет
интересен начинающим техникам-диагностам. Он, при помощи сканера, на ХХ
принудительно открыв EVAP PSV, создал в системе давление -10mmHg, затем закрыв EVAP PSV, он открыл EVAP VSV
и наблюдал за падением разряжения в системе, которое довольно плавно и
медленно опустилось до 0 mmHg. Затем он проделал такую же процедуру, но
вместо открытия EVAP VSV,
он немного приоткрыл крышку бензобака, давление резко поднялось до 0
mmHg за считанные секунды. Основываясь на этом, он предположил, что
вентиляционный канал частично засорён, что и подтвердило дальнейшие
действия, разбор и осмотр EVAP VSV и вентиляционного канала.

После принудительного «выселения» семейства пауков система заработала нормально и горящий транспарант CHECK ENGINE на приборной панели уже не беспокоил владельцев автомобиля.

Написал много, но надеюсь, что мои
практические изыскания в этой области помогут коллегам. В статье были
использованы личные наработки и материалы открытой иностранной печати.

Боровиков Игорь Александрович

© Легион-Автодата

(ник на форуме Легион-Автодата semirek)

Автосервис «Япония Авто»

г. Калининград, ул.Портовая, 45

+7 [4012] 63 12 55, 65 60 99, +7(911) 475 9493

http://www.japanauto.ru/

5 442

Симптомы ошибки P0442

• Горит
  индикатор «CHECK ENGINE»
• В
  большинстве случаев никаких видимых симптомов неисправности нет
• В
  редких случаях возле автомобиля может быть ярко выраженный запах топлива –
  воняет бензином.

Причины, вызывающие ошибку P0442

• Неисправная
  или поврежденная пробка топливного бака
• Поврежденная
  горловина топливного бака
• Маленькая
  трещина или прокол в шлангах системы EVAP и/или угольной канистре.
• Изношенная
  прокладка или уплотнение топливного насоса.
• Трещина
  в шве угольной канистры
• Неисправен
  воздушный клапан испарителя или клапан продувки угольной канистры.
• поврежденный
  топливный бак
• Неисправен
  датчик давления топливного бака
• Неисправный
  насос обнаружения утечек топлива
• Немного
  ослаблены или изношенные хомуты на шлангах системы EVAP.

Частые ошибочные причины ошибки

• Пробка
  топливного бака
• Клапан
  продувки
• клапан
  испарителя

Для чего предназначена система EVAP

Система улавливания
паров топлива (EVAP) улавливает пары топлива из системы хранения топлива
(топливный бак, заливная горловина и пробка бака). В рабочих условиях,
зависящих от температуры двигателя, частоты вращения и нагрузки, система EVAP
сохраняет и добавляет уловленные топливные пары в топливовоздушную смесь
топлива.

Система EVAP не
только для улавливает, сохраняет и использует пары топлива, но и имеет функцию
самотестирования, которая гарантирует работоспособность системы.  Это важная задача, поскольку около 20%
загрязнений воздуха транспортными средствами, вызвано неисправностями системам
хранения топлива.

Существует
множество способов «проверки герметичности» системы EVAP, но
большинство из них выполняют проверку герметичности, когда автомобиль находится
на длительной стоянке, (например, ночью) или во время первого запуска после
такой стоянки. Рабочие характеристики системы отслеживаются блоком управления
двигателем (ECM) путем
считывания изменений напряжения датчика кислорода и кратковременной
регулировкой расхода топлива при выпуске или «продувке» хранящихся
паров в цилиндры двигателя. Эти значения должны указывать на то, что топливо
добавляется в систему и что общая смесь становится богаче. Продувка выполняется
при ускорении автомобиля, когда автомобилю требуется дополнительное топливо.

Диагностика ошибки P0442

Ошибка P0442 говорит
о небольшой утечке в системе EVAP, но это несколько вводит в заблуждение. На
самом деле код указывает на то, что система EVAP не будет поддерживать заданный
уровень вакуума в течение определенного периода времени при проведении теста на
герметичность.

Штатный тест на герметичность системы EVAP ECM:

1. При проведении
теста на герметичность системы EVAP автомобиль должен быть неподвижным не менее
четырех-восьми часов, чтобы температура двигателя и наружного воздуха были
одинаковыми. В баке также должно быть от 15 до 85%.

2. Когда начинается
тест выпускной клапан угольной канистры закрывается, чтобы предотвратить
попадание свежего воздуха в систему EVAP. Клапан продувки также герметично
закрыт.
