Er 16 шерхан er16 ошибка сигнализации

Всем привет. Давно не писал потому, что ничего не делаю, кроме постоянных снятий задних колес и попытки понять, что там при движении шеркает.

Недавно решил заняться своей сигнализацией, которая с покупки не работала и как выяснилось не работала и у бывшего владельца. Симптомы такие: 1. На датчике вызова (круглом) горит синий диод 2. На пульт машина не реагирует 3. На брелке пустая антенна при нажатии на кнопки

Меня не устраивало, что сигналка есть, а толку от неё нет, да и уставал с ключа постоянно все закрывать и бегать проверять, закрылись ли двери или нет. В общем начал прозванивать все контакты на блок, антену и блок вызова, все работает и при включении чего либо по мануалу появляется напряжение там, где нужно. Решил, что сигнализация забыла брелок, открыл мануал и решил прописать. Так вот, по мануалу нужно в течении 4 секунд 3 раза повернуть ключ из положения OFF в положение ON, после чего машина должна моргнуть аварийками 3 раза. Сделал — никакой реакции. Вот это был полный ступор, питание есть, блок подает признаки жизни, на антенне питание и сигналы есть. В общем пришлось лезть в интернет, где ничего не было найдено кроме одного моего симптома: Горение синего диода на датчике вызова — включен режим Valet.

Это и стало причиной нулевой реакции на попытку программирования брелка. Открыл инструкцию и начал искать, как выключается режим Valet на этой сигнализации и тут парадокс, выключается он только с брелка, а брелок то у нас не работает.

Ну а дальше по делу, нашел в интернете предположение, что если подключить все контакты на блок сигнализации, и включить зажигание, то этот режим выключится. Вот я и решил попробовать, но снова ничего не вышло. И тут в мануале я вычитал, что этот валет включается 10 ударами по датчику вызова. И тут бинго:

Так что, если у вас что то не работает, не торопитесь выбрасывать или заменять, все может быть гараздо проще. В моем случае я сэкономил 8 тысяч за эту сигнализацию и получил рабочий автозапуск, турботаймер, режим свободные руки и нормально функционирующею сигнализацию. Кстати, возможно данный метод работает на сигнализации этой же фирмы Magicar V, Magicar A, Magicar 6, Magicar 7. Надеюсь для кого то это будет очень полезно, так как у меня не получилось в интернете найти что то стоящее по таким проблемам.

Ситуация, когда нет связи брелка с сигнализацией может серьезно попортить настроение автовладельцу. Любая попытка открыть дверь автомобиля ключом будет приводить к активации режима тревоги.

Неисправности, которые легко устранить

Наиболее частым вариантом, почему не работает обратная связь, является севшая батарейка в брелке. В таком случае необходимо:

• Убедится в том, что проблемы только с одним брелком. Для этого с помощью второго брелка, например, опционного проверить работоспособность автосигнализации.
• Вынуть батарейку.
• При наличии мультиметра проконтролировать напряжение. Например, в шерхан магикар 7 в основной брелок устанавливается элемент питания ААА с номинальным напряжением 1,5 В. В опционном брелке шерхан 7 имеет два элемента питания CR2025 с суммарным напряжением 6 В. Допускается напряжение на 15% ниже от номинала.
• Заменить батарейку и проверить работоспособность.

Так как управляющие сигналы передаются по радиоканалу, возможны помехи, способные заглушить связь. В таком случае необходимо перестать ставить автомобиль в том месте, где присутствуют радиопомехи.

Также следует проявить повышенную внимательность к безопасности железного коня. Наличие радиопомех говорит о возможном считывании сигналов брелка злоумышленниками.

Коды ошибок Шерхан на брелке в виде Er

Если автоматический запуск двигателя невозможен, то при нажатии кнопки 2 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал и на дисплее появится информация о неудавшемся автозапуске с указанием на брелке кода ошибки (Er05, Er08 и т.д). Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.

Scher-Khan Magicar 7 и 9

Er01 Работает двигатель — вспыхнет один раз Er02 Включено зажигание — вспыхнет два раза Er03 Открыта дверь — вспыхнет три раза Er04 Открыт капот или багажник — вспыхнет четыре раза Er05 Не выполнено резервирование запуска для ручной коробки передач — вспыхнет пять раз Er06 Выключен стояночный тормоз — вспыхнет шесть раз Er07 Нажата педаль тормоза — вспыхнет семь раз Er08 Не удалось запустить двигатель — вспыхнет восемь раз

Scher-Khan Magicar 11 12

Er01 Работает двигатель — вспыхнет один раз Er02 Включено зажигание — вспыхнет два раза Er03 Открыта дверь — вспыхнет три раза Er04 Открыт капот или багажник — вспыхнет четыре раза Er05 Не выполнено резервирование запуска для ручной коробки передач — вспыхнет пять раз Er06 Выключен стояночный тормоз — вспыхнет шесть раз Er07 Нажата педаль тормоза — вспыхнет семь раз Er08 Не запрограммировано значение тахометрического сигнала — вспыхнет восемь раз

Scher-Khan M10 M20 и Mobicar 1 2 A B

В случае некорректной работы автоматического запуска на дисплее брелка отображаются следующие коды ошибок:

Er01 Двигатель работает Er02 Включено зажигание Er03 Открыта дверь Er04 Открыт/открылся капот Er05 Отсутствует подготовка к автозапуску для МКПП Er06 Не включен стояночный тормоз или положение Er07 Нажата педаль тормоза Er08 Двигатель не работает или система не получает сигнал о работе двигателя Er09 Открыт багажник Er10 Выключено или выключилось зажигание Er11 Запрет запуска: была тревога по питанию (сброс системы) Er12 Запрет запуска: была тревога по зажиганию Er13 Запрет запуска: была тревога по двери Er14 Запрет запуска: была тревога по капоту Er15 Запрет запуска: была тревога по багажнику Er16 Запрет запуска: была тревога по датчику движения Er17 Запрет запуска: была тревога по датчику наклона Er18 Прерывание запуска: была тревога по датчику удара Er19 Прерывание запуска: была тревога по внешнему датчику

Scher-Khan M30 и Mobicar 3

Er:01 Двигатель работает Er:02 Включено зажигание Er:03 Открыта дверь Er:04 Открыт/открылся капот Er:05 Отсутствует подготовка к дистанционному ил автоматическому запуску для МКПП Er:06 Не включён стояночный тормоз или «Parking» Er:07 Нажата педаль тормоза Er:08 Двигатель не работает или система не получает сигнал о работе двигателя Er:09 Открыт багажник Er:10 Выключено или выключилось зажигание Er:11 Запрет запуска: тревога по питанию (сброс системы) Er:12 Запрет запуска: была тревога по зажиганию Er:13 Запрет запуска: была тревога по двери Er:14 Запрет запуска: была тревога по капоту Er:15 Запрет запуска: была тревога по багажнику Er:16 Запрет запуска: была тревога по датчику движения Er:17 Запрет запуска: была тревога по датчику наклона Er:18 Прерывание запуска: была тревога по датчику удара Er:19 Прерывание запуска: была тревога по внешнему датчику Er:43 Предпусковой подогреватель не запустился

Scher-Khan Magicar 13 и 14

Если автоматический запуск двигателя невозможен, то при нажатии кнопки 4 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал, а на дисплее появится сообщение ОШИБКА СТАРТА с указанием кода ошибки на брелке, вызвавшей отказ выполнения автоматического запуска двигателя. Сирена подаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.

Er01 Работает двигатель — вспыхнет один раз Er02 Включено зажигание — вспыхнет два раза Er03 Открыта дверь — вспыхнет три раза Er04 Открыт капот или багажник — вспыхнет четыре раза Er05 Не выполнено резервирование запуска для механической коробки передач — вспыхнет пять раз Er06 Выключен стояночный тормоз — вспыхнет шесть раз Er07 Нажата педаль тормоза — вспыхнет семь раз Er08 Не запрограммировано значение тахометрического сигнала или исчерпаны попытки автозапуска — вспыхнет восемь раз или отсутствует.

Брелок Шерхан 5 иногда всплывает так называемая ошибка M5-2, при этом брелок вибрирует и пару раз пикнет и гаснет.

M5-2 на самом деле это не код, а номер прошивки брелка.

Данная ошибка вылазит при плохом заряде батарейки. При нажатии на кнопку брелка, допустим открытие, брелок уходит в спящий режим. Батарейки нужно использовать или с надписью “Alkaline” или Li-ion.

Как оказалось, Брелок Шерхан 5 не очень любит как слабую батарейку, так и излишне сильную. по этому при появлении данного числа, просто замените батарейку на новую, но только не солевую.

Автовладельцам полезно знать инструкцию по возможным неисправностям сигнализации Magicar 5, 6 и 7. Ведь все современные автомобили желательно оснащать противоугонными системами. Без этого невозможно застраховать автомобиль. Установка подобных систем является основным требованием любого страховщика. Да и в любом случае, качественная система сигнализации способна уберечь ваш автомобиль от угонов и краж.

Решение программной проблемы

Ситуация, когда на сигнализации шерхан нет обратной связи, может случится из за программной ошибки. Система охраны в таком случае просто не видит брелок. Для устранения неисправности необходимо запрограммировать брелок в память процессорного блока. Например, в шерхан 5 это можно сделать соблюдая последовательность:

• На протяжении четырех секунд трижды провернуть ключ в замке зажигания.
• Дождаться одной вспышки аварийной сигнализации. Это подтвердит успешный вход в режим программирования.
• Нажать на клавишу I брелка. Временной интервал от вспышки аварийки не должен превышать четыре секунды.
• Об записи брелка в память процессорного модуля сообщит одинарная вспышка сигнализации.

Если во время пункта три не уложиться в четырехсекундный интервал, то охранная система выйдет из программирования, активировав режим «Валет».

Коды ошибок Шерхан на брелке в виде Er

Если автоматический запуск двигателя невозможен, то при нажатии кнопки 2 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал и на дисплее появится информация о неудавшемся автозапуске с указанием на брелке кода ошибки (Er05, Er08 и т.д). Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.

Scher-Khan Magicar 7 и 9

Scher-Khan Magicar 11 12

Scher-Khan M10 M20 и Mobicar 1 2 A B

В случае некорректной работы автоматического запуска на дисплее брелка отображаются следующие коды ошибок:

Er01 Двигатель работает Er02 Включено зажигание Er03 Открыта дверь Er04 Открыт/открылся капот Er05 Отсутствует подготовка к автозапуску для МКПП Er06 Не включен стояночный тормоз или положение Er07 Нажата педаль тормоза Er08 Двигатель не работает или система не получает сигнал о работе двигателя Er09 Открыт багажник Er10 Выключено или выключилось зажигание Er11 Запрет запуска: была тревога по питанию (сброс системы) Er12 Запрет запуска: была тревога по зажиганию Er13 Запрет запуска: была тревога по двери Er14 Запрет запуска: была тревога по капоту Er15 Запрет запуска: была тревога по багажнику Er16 Запрет запуска: была тревога по датчику движения Er17 Запрет запуска: была тревога по датчику наклона Er18 Прерывание запуска: была тревога по датчику удара Er19 Прерывание запуска: была тревога по внешнему датчику

Scher-Khan M30 и Mobicar 3

Er:01 Двигатель работает Er:02 Включено зажигание Er:03 Открыта дверь Er:04 Открыт/открылся капот Er:05 Отсутствует подготовка к дистанционному ил автоматическому запуску для МКПП Er:06 Не включён стояночный тормоз или «Parking» Er:07 Нажата педаль тормоза Er:08 Двигатель не работает или система не получает сигнал о работе двигателя Er:09 Открыт багажник Er:10 Выключено или выключилось зажигание Er:11 Запрет запуска: тревога по питанию (сброс системы) Er:12 Запрет запуска: была тревога по зажиганию Er:13 Запрет запуска: была тревога по двери Er:14 Запрет запуска: была тревога по капоту Er:15 Запрет запуска: была тревога по багажнику Er:16 Запрет запуска: была тревога по датчику движения Er:17 Запрет запуска: была тревога по датчику наклона Er:18 Прерывание запуска: была тревога по датчику удара Er:19 Прерывание запуска: была тревога по внешнему датчику Er:43 Предпусковой подогреватель не запустился

Обрыв шлейфа

В случае обрыва одного из проводков в шлейфе может пропасть исполнение части команд, подаваемых с пульта. Реже после порыва соединения нет связи с брелком полностью. Для исправления ситуации необходимы определенные электротехнические способности.

Первым делом следует произвести прозвонку с помощью мультиметра или омметра каждого провода внутри шлейфа. Наиболее часто обрыв случается в месте перегиба или около клеммной колодки. После обнаружения повреждения требуется подпаять оборвавшийся контакт или заменить шлейф на новый.

Не работает пульт Шерхан Мобикар: причины почему теряет связь

Противоугонное оборудование Scher-Khan Mobicar включает модели: A, B, 1, 2. Это современная и качественная охранная система, но бывает, что и она «глючит»: не срабатывает бейджик, не получает обратной связи пульт.

В чём проблема и как её решить.

1. Отработавшая свой ресурс батарейка. Замените севший аккумулятор.
2. Рассинхронизация брелока. Прошейте пульт заново.
3. Помехи от внешних устройств. Переставьте машину в другое место.
4. Проблемы в шлейфе. Замените на новый или отремонтируйте его.
5. Поломка блока управления сигнализацией. Немедленно обратитесь к электрику.

Проблемы с передатчиком

Решение проблем с передатчиком требует знаний по электронике. Разобраться с этим обычному пользователю затруднительно. Наилучшим способом решения возникшей с передатчиком проблемы является обращение на сервисный центр по обслуживанию охранных систем.

Если автосигнализация шерхан приобретена недавно и находится на гарантийном обслуживании, следует воспользоваться возможностью ремонта бесплатно.

Блокировка запуска двигателя является функцией, которая находится в списке доступных опций практически любого противоугонного комплекса. В этом случае в системе присутствует иммобилайзер, который опознает владельца по специальной метке и позволяет завести мотор. Блокировать запуск двигателя также могут обычные автомобильные сигнализации, имеющие в своем арсенале подобную функцию.

По заверениям специалистов, которые работают с автомобильным электрооборудованием, более половины всех случаев неожиданных отказов двигателя заводиться напрямую связаны с неисправностями автосигнализации. Отметим, что сложность реализации блокировок в этом случае заметно проще по сравнению с комплексными противоугонными решениями. Это существенно повышает шансы снять блокировку запуска двигателя самостоятельно в случае поломки или сбоя. Далее мы рассмотрим, что делать водителю, если сигнализация блокирует запуск двигателя.

Читайте в этой статье

Брелок Scher-Khan Universe не видит машину

Охранная система Шерхан представлена ещё одной линейкой, это Универсал 1, 2, 3. Нередко бывает, что брелок перестал откликаться на ваши действия, не снимается сигнализация с охраны и не ставится на неё. Что делать в такой ситуации? Не стоит отчаиваться, рассмотрим причины самых частых отказов пультов и способы их исправления.

• села батарея. Поменяйте на новую;
• отвязался брелок. Выполните установку коммутатора следуя приложенной инструкции;
• разрыв шлейфа. Почините его или замените на новый;
• воздействие радиоволн. Припаркуйте машину на другом месте;
• неисправность блока управления Универс. Обратитесь к специалистам сервисного центра.

Блокировка двигателя автосигнализацией

При наличии установленных противоугонных систем за блокировку запуска мотора отвечает электрооборудование. Иммобилайзеры или автомобильные сигнализации могут оказаться неисправными и давать постоянные или единичные сбои в процессе работы.

Необходимо добавить, что степень серьезности проблемы будет зависеть не от конкретной модели или марки авто, а от сложности установленного защитного противоугонного комплекса.

Случайная активация функции блокировки двигателя

Первым делом внимательно изучите отображаемые пиктограммы на брелке сигнализации. Частой причиной блокировки является случайная активация дополнительных функций. Также необходимо проследить за показаниями контрольной лампочки СИД (при наличии) в салоне автомобиля, которая служит световым индикатором состояния сигнализации. Мигания лампы-светодиода в большинстве случаев указывают на то, что в меню активирована противоугонная функция иммобилайзера.

Если после поворота ключа в замке и включения зажигания наблюдаются частые моргания сигнальной лампы (на примере автосигнализации StarLine) перед запуском двигателя, а на самом брелке отображается пиктограмма с надписью «иммо»:

1. одним из способов решения проблемы будет вынуть ключ из замка, после чего достаточно нажать на кнопку открытия центрального замка дверей на брелке.
2. также можно выйти из автомобиля, поставить сигнализацию в режим охраны, затем снять с охраны и далее заводить двигатель.

Другими словами, необходимо удостовериться в том, что сигнализация работает в штатном и привычном для владельца режиме. До 30% случаев блокировки запуска двигателя сигнализацией происходят по причине случайного изменения программных настроек. Задачей водителя становится отключение всех лишних функций в настройках.

На примере сигнализации StarLine обратим внимание, что в данной системе имеется опция «двухэтапного» снятия блокировок. Активация функции может произойти случайно, на экране брелка будет светиться отдельная пиктограмма. Для отключения на брелке необходимо удерживать нажатой кнопку 3. Брелок издаст два пика, после чего кнопка 3 единоразово нажимается снова. Затем на несколько секунд зажимается кнопка 1, далее производится снятие охранных функций;

Эксплуатация

Для полноценной работы с этой сигнализацией владельцу необходимо знать несколько правил. Касаются они правильной работы с пультом, а также постановки машины на сигнализацию. Поэтому основная часть инструкции посвящена именно этим действиям. Рассмотрим их более подробно:

• При транспортировке брелока в нем отсутствует элемент питания. Он находится отдельно от самого пульта. Перед началом работы его следует разместить в предназначенном для этого отсеке брелока. Для установки батареи, необходимо снять крышку с пульта управления.
• Крепится она с помощью пары фиксаторов, после просто сдвигается. Помните, что следует соблюдать полярность. Если графические символы отсутствуют, то устанавливать батарею следует минусом к антенне. Если все сделано правильно, то вы услышите мелодию, исходящую от брелока. Остается только установить крышку на место;
• Для постановки на охрану необходимо заглушить автомобиль, и выключить стартер. На автомобилях с механикой перевести рычаг коробки в нейтральное положение. Также не забудьте плотно закрыть все двери. После чего нажимают на кнопку «1» на пульте. На это должна однократным сигналом отозваться сирена, и 5 раз мигнут фары. Начинает мигать светодиод системы безопасности. На дисплее брелка загорается знак «замок».

В комплектации предусмотрены различные датчики и функции. Например, машина может вызвать хозяина в случае каких-либо проблем. Также сигнализация напомнит вам о незапертой двери. В таком случае, при постановке на охрану включится сирена, а на дисплее брелока высветится обозначение незапертой двери.

Отключение блокировок при помощи сервисной кнопки в салоне

В том случае, если признаки непреднамеренной активации блокировок запуска двигателя отсутствуют, можно попытаться разблокировать двигатель при помощи сервисного режима. Такой режим имеет название Valet и служит для перевода системы в сервисный режим. Для активации необходимо вставить ключ в замок зажигания, включить зажигание и далее выключить его.

После этого нужно удерживать кнопку включения сервисного режима около 10-20 сек. Результатом станет уведомление при помощи специального короткого сигнала, после чего сигнальная лампа (световой индикатор, СИД) будет гореть постоянно. Данный способ означает отключение всех функций охраны, что также может означать снятие блокировок с двигателя. Добавим, что после устранения проблемы необходимо снова активировать охранные функции сигнализации.

Режимы работы

Сигнализация Magicar имеет несколько различных спецрежимов работы. Это позволяет довольно быстро менять принцип постановки на охрану машины, в зависимости от требований в данный момент времени. Помимо основного имеются еще 2 режима:

• Режим паника делает невозможным удаленный запуск двигателя. Обычно его используют при постановке машины на стоянку в местах с неблагополучной криминогенной обстановкой. Для включения этого режима следует зажать на 2 секунды кнопку «1». Отключает этот режим таким же образом, после чего отпирают автомобиль обычным образом;
• Режим Valet. Для его активации нужно последовательно нажать кнопки «1» и «3». В таком состоянии можно отрыть автомобиль, но завести его невозможно. Часто именно такое состояние используют на мойках и в автосервисах.

На машинах с механической коробкой существует еще один режим, он не дает сработать удаленному запуску при включенной передаче. Что уберегает вас от самостоятельного движения автомобиля.

Самостоятельный поиск неисправностей сигнализации

• Устранить неисправность и снять блокировку двигателя своими руками зачастую удается в том случае, если получится обнаружить перегоревшие предохранители. Данная проблема часто приводит к сбоям в работе сигнализации. Предохранители необходимо проверить, в случае обнаружения проблемного элемента необходимо заменить сгоревший предохранитель на заведомо исправный.
• Неполадки в работе сигнализации также могут быть связаны с недостаточным зарядом АКБ или плохо закрепленными клеммами на контактах батареи. В этом случае АКБ еще способна вяло провернуть стартер, но блокировка двигателя уже может сработать и далее препятствовать запуску ДВС.

• Еще одним шагом станет проверка концевых выключателей (концевиков), которые находятся под крышкой капота и багажника. Попадание влаги или окисление концевика часто становится причиной неверного сигнала на управляющий блок сигнализации, что приводит к блокировке двигателя. Обратите внимание, что непрофессиональная установка сигнализации и концевиков, а также неправильно осуществленная мойка двигателя может привести к сбоям в работе электрооборудования.

Основные характеристики

Система Sherhan Magicar 5 представляет собой охранную сигнализацию с двухсторонней связью, действующей на расстоянии до 1,5 км.

Сигнализация предназначена для установки на любые транспортные средства с двигателями с искровым зажиганием и воспламенением от сжатия. Напряжение в бортовой сети не должно превышать 12 в, поэтому систему нельзя применять на грузовых автомобилях.

• конструкция всех основных компонентов предусматривает монтаж в салоне или панели приборов автомобиля (в соответствии со стандартом IP40);
• размещение элементов в местах, не защищенных от попадания влаги, недопустимо;
• штатная сирена имеет более высокую защищенность (по стандарту IP65) и может устанавливаться в моторном отсеке на удалении от источников теплового излучения и радиопомех.

Для расширения функций и повышения комфорта использования возможно приобретений опций:

• блока для обхода иммобилайзера Scher Khan BP-2;
• дополнительных брелоков с дисплеем и без него.

Следует помнить, что центральный процессор системы способен хранить в памяти не более трех брелоков.

Основные функции

Охранная система позволяет:

• выполнять автоматический дистанционный пуск бензиновых и дизельных двигателей с любым типом коробки передач;
• работать совместно с турбированными моторами;
• осуществлять пуск двигателя в нескольких режимах (по времени, температуре);
• при потере пульта управления возможен доступ по специальному коду;
• работать в автоматическом режиме активации охраны;
• возвращаться в режим обеспечения охраны при случайном нажатии на кнопки отключения;
• управлять работой системы блокировки замков;
• предупреждать о работающих световых приборах автомобиля.

Технические параметры

• рабочее напряжение может находиться в диапазоне 9…18 В;
• потребляемый ток в рабочем режиме — не более 30 мА;
• диапазон допустимых температур безотказной работы — от минус 40 до плюс 85 ºС;
• дальность действия сигнала — до 1500 м;
• рабочая частота системы управления — 433,92 МГц.

Советы и рекомендации

Если попытки снять блокировки двигателя и завести мотор оказались безуспешными, тогда высока вероятность серьезного сбоя или выхода из строя отдельных элементов сигнализации. Результатом становится произвольное срабатывание блокировок двигателя, которые штатными методами отключить не удается. Неисправную машину необходимо доставить на станцию техобслуживания, так как снятие блокировки потребует профессионального вмешательства.

Осуществить указанную доставку можно эвакуатором. Еще одним доступным способом является вызов автоэлектрика, который работает на выезд. Отметим, что конечные затраты на оплату услуги выездной разблокировки двигателя, отключения сигнализации автомобиля, аварийного открытия замков и т.п. зачастую получаются меньшими по сравнению с доставкой машины в сервисный центр на эвакуаторе и оплатой ремонта в техцентре.

05.05.2021 2 647 Сигнализации

Автор:Виктор

Автозапуск Шерхан 7 можно настроить с брелка с помощью меню функций 2-20, по времени с периодичностью в 2, 4, 8 и 24 часа и температуре с порогами -15°, -25° и + 60°. Перед программированием нужно выполнить ряд условий, при их несоблюдении или неисправности система подаст сигналы, количество которых соответствует номеру ошибки.

[ Скрыть]

Общие характеристики

Инструкция по возможным неисправностям сигнализации Magicar 5, 6 и 7. Для начала необходимо ознакомиться с общими требованиями к установке этой сигнализации. Сигнализации Magicar могут использоваться на автомобилях с любым типом двигателей. Блок управления находится в салоне, что обеспечивает более высокую защиту от отключения его злоумышленниками.

В зависимости от настроек может использоваться в качестве системы автозапуска. Сигнализация способна работать в диапазоне температур от -40°C до 85°C

. Имеется требование по напряжению бортовой, оно должно быть не менее 12 В. Все работы по установке и монтажу должны производиться опытными специалистами в сервисных центрах.

Частичная исправность системы сигнализации (шерхан и др.)

Не редко авто владельцы, сталкиваются с тем, что в противоугонной системе работают только некоторые из своих функций. Довольно распространенное явление — сигнализация (шерхан) в сервисном режиме. Будучи в данном режиме, система безопасности авто обеспечивает исправную работу замков и габаритов, на этом ее продуктивность заканчивается. Дело в том, что данный режим — предназначен для передачи машины в сервис центр и дальнейшего ее ремонта. Убедиться о том, что сигнализация находиться именно в служебном режиме можно по постоянно горящему световому индикатору на брелке. В частности от марки производителя охранной системы (томагавк, шерхан, starline и др.) — выключение и включение данного режима, может производиться различными способами. Необходимо внимательно изучить инструкцию, которая идет в комплекте. Решением данного вопроса и будет выключение данного режима.

Вторичная проблема — не работающие аварийные сигналы (габариты). Нужно проверить пробки цепи, возможно проблема в предохранители. Теперь, проверяем проводку. Дело, так же может заключаться в блоке противоугонной системы. Тут есть несколько возможных причин — неисправные клеммы, разрыв проводника и сломанные переключатели. Оплавленность проводки — свидетельствует о нерабочем контакте. Разрыв проводящих элементов — можно заметить на плате, но не исключено, что разрыв произошел под ней. Неисправные переключатели — можно определить с помощью прибора, по отсутствующему напряжению.

Эксплуатация

Для полноценной работы с этой сигнализацией владельцу необходимо знать несколько правил. Касаются они правильной работы с пультом, а также постановки машины на сигнализацию. Поэтому основная часть инструкции посвящена именно этим действиям. Рассмотрим их более подробно:

• При транспортировке брелока в нем отсутствует элемент питания. Он находится отдельно от самого пульта. Перед началом работы его следует разместить в предназначенном для этого отсеке брелока. Для установки батареи, необходимо снять крышку с пульта управления.
• Крепится она с помощью пары фиксаторов, после просто сдвигается. Помните, что следует соблюдать полярность. Если графические символы отсутствуют, то устанавливать батарею следует минусом к антенне. Если все сделано правильно, то вы услышите мелодию, исходящую от брелока. Остается только установить крышку на место;
• Для постановки на охрану необходимо заглушить автомобиль, и выключить стартер. На автомобилях с механикой перевести рычаг коробки в нейтральное положение. Также не забудьте плотно закрыть все двери. После чего нажимают на кнопку «1» на пульте. На это должна однократным сигналом отозваться сирена, и 5 раз мигнут фары. Начинает мигать светодиод системы безопасности. На дисплее брелка загорается знак «замок».

В комплектации предусмотрены различные датчики и функции. Например, машина может вызвать хозяина в случае каких-либо проблем. Также сигнализация напомнит вам о незапертой двери. В таком случае, при постановке на охрану включится сирена, а на дисплее брелока высветится обозначение незапертой двери.

Как настроить автозапуск?

Условия для работы автозапуска:

• зажигание автомобиля должно быть выключено;
• автосигнализация снята с режима охраны;

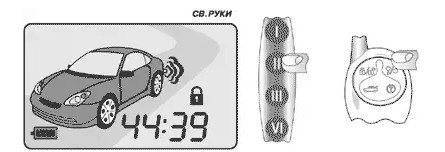

• режим «Свободные руки» отключен;
• одна из дверей авто должна быть открыта, чтобы избежать автоматической постановки сигнализации на охрану во время настройки автозапуска.

По времени

Инструкция по программированию автозапуска Шерхан 7 по времени:

1. Одновременно нажать и удерживать в течение двух секунд кнопки №1 и №4. Система подаст однократный звуковой и световой сигналы. Будет активировано меню №1 программируемых функций.
2. Кратковременно нажимают кнопку №4 тринадцать раз для выбора режима таймера (меню функций 1-13). При каждом нажатии должен подаваться звуковой и световой сигналы.
3. После паузы в несколько секунд система подтвердит выбор нужного режима. Должно прозвучать тринадцать коротких звуковых сигналов.
4. Устанавливают периодичность пуска. Кнопка №2 задает интервал 8 часов, №3 – 4, клавиша №4 – 2. Система подтвердит выбор соответствующим числом звуковых и световых сигналов. Отсчет времени будет происходить с момента активации режима.

Включение двух режимов одновременно не допускается.

Для установки стандартных периодов пуска (2, 4 или 8 часов) нет необходимости указывать точное время.

Точное время пуска двигателя (производится раз в сутки) программируют следующим образом:

1. До начала установки нужно выключить режим таймера, если он включен (на дисплее присутствует метка «Timer»). Для этого кратковременно нажимают комбинацию кнопок №2 и №4.
2. Вызывают меню программирования функций. Для этого в течение двух секунд удерживают нажатой комбинацию кнопок №1 и №3. Должен прозвучать тональный сигнал и на дисплее появится метка «Pro9».
3. Автоматически включается режим установки текущего времени, показания часов и минут начинают мигать. Нажатием кнопки №1 устанавливают значение часов, клавишей №2 – минут.
4. Устанавливают желаемое время автоматического запуска двигателя. Для этого кратковременно (0,5 сек) нажимают кнопку №4. Начинают мигать метка «Timer» и индикатор пуска. Включая кнопки №1 и №2, аналогично п. 3, задают точное время (часы и минуты) запуска мотора.
5. Выход из меню программирования производят двухсекундным нажатием кнопок №1 и №3. Должен прозвучать тональный сигнал. Пульт перейдет в стандартный охранный режим.

Для выхода из меню программирования достаточно подождать в течение четырех секунд. После этого должен прозвучать продолжительный звуковой сигнал.

Ограничение количества автозапусков по таймеру

Подключать ограничение количества автозапусков следует в меню функций с помощью позиции 1-14.

Последовательность действий:

1. Одновременно нажимают и удерживают в течение двух секунд кнопки №1 и №4. Будут поданы однократный звуковой и световой сигналы и активировано меню №1 функций.
2. Для выбора режима ограничений запусков (меню функций 1-14) кратковременно нажимают кнопку №4 четырнадцать раз. При каждом нажатии должен подаваться звуковой и световой сигналы.
3. После паузы в несколько секунд система подтвердит выбор нужного режима четырнадцатью короткими звуковыми сигналами.

Количество автозапусков устанавливают кнопками:

• №1 — 5 (по умолчанию);
• №2 — 7;
• №3 — 16;
• №4 — неограниченное число.

После соответствующего количества автоматических пусков функция будет отключаться и метка «Timer» на дисплее исчезнет.

По температуре

Настройка автозапуска Sherhan Magicar 7 и ее модификации 7h 2 way по температуре проводится следующим образом:

1. На пульте запускают меню №1, совместно зажимая кнопки №1 и №4 на две секунды. Система подаст однократный звуковой и световой сигналы.
2. Для выбора режима установки температуры (меню функций 1-21) кратковременно нажимают кнопку №4 двадцать один раз. При каждом нажатии должен подаваться звуковой и световой сигналы.
3. Через несколько секунд система подтвердит применение нужного режима, издав двадцать один звуковой сигнал.
4. Регулировка нужного климата, по которому система будет заводить двигатель, производится следующими кнопками: №2 задает порог температурного режима -15ºС, №3 – значение -25ºС, №4 – температуру +60°С.

Особенности одновременного запуска по времени и температуре

При совместном использовании установленного автозапуска по времени и температуре срабатывание будет настраиваться, исходя из заданных значений. Например, при выборе -15ºС и интервала в 8 часов движок будет запускаться при охлаждении до -15ºС, но не чаще одного раза в установленный интервал времени.

С брелока

Чтобы запускать двигатель автомобиля с брелока «сигналки», необходимо:

1. Активировать меню №2 на пульте, нажимая кнопки №2 и №4 в течение двух секунд. Система подаст однократный звуковой и световой сигналы.
2. Для выбора нужной опции (меню функций 2-20) кратковременно нажать кнопку №4 двадцать раз. При каждом нажатии должен подаваться звуковой и световой сигналы.
3. Несколько секунд спустя система подтвердит выбор нужного режима — должно прозвучать двадцать коротких звуковых сигналов.
4. Установка автозапуска двигателя с пульта программируется нажатием кнопки №4. Система подтверждает это четырехкратным звуковым и световым сигналами.

После установки достаточно включить на пульте кнопку №2 и удерживать ее на протяжении двух секунд. На автомобиле будет активирован режим охраны и произведен запуск двигателя. В момент пуска система подает однократный звуковой и световой сигналы. На пульте прозвучит тональный сигнал и будет выведена информация о запуске. На дисплее также будет отображаться время работы двигателя, которое можно устанавливать на 5, 15, 25 или 45 минут (меню функций 1-12, кнопки №1, 2, 3, 4).

Для управления принудительным отключением двигателя подается сигнал с брелока кнопкой №2 (длительность нажатия — две секунды). После выключения система подаст двукратный сигнал сирены и фонарей, пульт отреагирует несколькими тональными сигналами.

Если двигатель не заводится, будет автоматически предпринято еще две попытки. При несрабатывании системы следует прекращать дальнейшие пуски и обращаться на обслуживание к специалистам в автосервис, чтобы отрегулировать настройки.

Видео: как программировать автозапуск с брелка для сигнализации Шерхан Магикар 7

Снято каналом ChinaPROM.

Режимы работы

Сигнализация Magicar имеет несколько различных спецрежимов работы. Это позволяет довольно быстро менять принцип постановки на охрану машины, в зависимости от требований в данный момент времени. Помимо основного имеются еще 2 режима:

• Режим паника
  делает невозможным удаленный запуск двигателя. Обычно его используют при постановке машины на стоянку в местах с неблагополучной криминогенной обстановкой. Для включения этого режима следует зажать на 2 секунды кнопку «1». Отключает этот режим таким же образом, после чего отпирают автомобиль обычным образом;
• Режим Valet. Для его активации нужно последовательно нажать кнопки «1» и «3». В таком состоянии можно отрыть автомобиль, но завести его невозможно. Часто именно такое состояние используют на мойках и в автосервисах.

Как отключить автозапуск?

Деактивировать автозапуск можно двумя способами:

• выключать автозапуск двигателя настроенный по таймеру путем одновременного нажатия кнопок №2 и №4 на пульте;
• сбросить все настройки системы и вернуться к заводским установкам.

Для сброса всех настроек нужно:

1. Отключить зажигание, снять сигнализацию с охраны.
2. В режиме программирования в течение двух секунд одновременно зажать кнопки №2 и №4.
3. Нажать кнопку №3 три раза. Система подтвердит возврат к заводским параметрам тремя звуковыми и световыми сигналами.

Неисправности

Самой часто встречающейся проблемой является отказ датчиков. Наиболее часто это происходит с расположенными в дверях приборами. Обычно причиной становится надлом проводов. Из-за этого блок управления сигнализацией определяет дверь как не запертую и начинает «голосить». Опознать проблему можно по индикатору на дисплее пульта. Осмотрите проводку, идущую к датчику в этой двери, и при необходимости замените провод.

Также может оказаться включенным режим «Valet»

. В таком случае завести машину окажется невозможным. Нужно попытаться отключить режим обычным способом. Если не получится, то придется менять сигналку целиком.

Иногда можно наблюдать полное нежелание сигнализации работать от брелока. Если при этом дисплей не горит, или на нем мигает метка низкого заряда батареи, то скорее всего проблема в разряженном элементе питания

. Необходимо его заменить на новый. Также может сбиться настройка брелока. В таком случае придется перепрограммировать его. Для этого лучше обратиться к специалистам. Они смогут правильно провести «обучение» пульта. Более редким вариантом поломки является отказ антенны брелока.

Вызван он смещением кварцевого элемента. Проявляется в виде невозможности провести какие-либо действия с сигнализацией при помощи пульта. Если у вас имеется второй брелок, то просто проверьте работу сигнализации с его помощью. Если все работает, то причина в антенне. Сложнее выполнить проверку при отсутствии второго пульта. В таком случае придется вызвать мастера из сервисного центра. Он с помощью специальных приборов проверит работу брелока.

Если сигнализация совсем не включается, то вполне вероятно причина в отсутствии питания. Проверьте провода

, подводящие ток к блоку сигнализации. Вполне вероятно, что один из них поврежден. В таком случае устранить проблему можно и самостоятельно. Другим признаком этой же проблемы является постоянно работающая сирена. Это связано с защитой противоугонки от отключения. При снятии клемм с аккумулятора, срабатывает защитный режим, и включается сирена. При обрыве проводов, питающих блок, он воспринимает случившееся как попытку угона, и включает сирену.

Обрыв шлейфа

В случае обрыва одного из проводков в шлейфе может пропасть исполнение части команд, подаваемых с пульта. Реже после порыва соединения нет связи с брелком полностью. Для исправления ситуации необходимы определенные электротехнические способности.

Первым делом следует произвести прозвонку с помощью мультиметра или омметра каждого провода внутри шлейфа. Наиболее часто обрыв случается в месте перегиба или около клеммной колодки. После обнаружения повреждения требуется подпаять оборвавшийся контакт или заменить шлейф на новый.

Проблемы с электрооборудованием автомобиля

Если на машине наблюдаются проблемы с пуском при полноценно работающем Scher-Khan Magicar 5, то требуется проверить состояние электрических цепей, отвечающих за подачу топлива и воспламенение рабочей смеси.

Дефект наблюдается при выходе из строя предохранителей или попадании влаги в разъемы.

Для обеспечения работоспособности требуется выполнить диагностику автомашины, а затем восстановить или заменить поврежденные компоненты электрической системы.

Форум по автобезопасности — автосигнализации

Форум Авто Сигнализаций > Автосигнализации, иммобилайзеры, механическая защита > Тематические разделы продукции основных вендоров > Scher-Khan, Pharaon, Partisan, Zorro

—>

1. Настоящие Шерханы-5 перстали выпускать лет 6 назад. Значит (если ставили 2 года назад) — это подделка. А подделки не славятся надежностью и безотказностью, так как в угоду удешевлению китайцы клепают их из низкосортных комплектующих. Перепады температур и другие жесткие условия в автомобиле усугубляют ситуацию (в квартире такой «шарик» может и проработал-бы лет пять. ) 2. Тот, кто его ставил и тот, кто продавал Вам его — не мог этого не знать. 3. Эти сигнализации вскрываются кодграбберами всех мастей, а значит не защищают автомобиль от проникновения никак (в настоящее время барсеточники активно используют его не для угона, а для очистки салона от навигаторов-регистраторов-антирадаров и другой техники, а иногда и чемодан с деньгами им попадается). И это тоже давно (с 2008 года. ) известно! Так что машина перестала заводиться через Шарика — БЛАГО — теперь её хотя-бы угонщики не угонят легко и просто при помощи того же граббера. Придется им повозиться. Чуть-чуть.

Почему не работает автозапуск на сигнализации Scher-Khan Magicar 5

Используемый в охранных комплексах автоматический пуск позволяет прогревать мотор без вмешательства владельца машины. Если водитель сталкивается с ситуацией, когда на Шерхан 5 не работает автозапуск, то рекомендуется проверить состояние компонентов, поддерживающих функционирование системы. Причинами поломки могут стать элементы конструкции машины, которые ремонтируются или меняются самостоятельно или в условиях сервиса.

Коды ошибок Шерхан на брелке в виде Er

Если автоматический запуск двигателя невозможен, то при нажатии кнопки 2 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал и на дисплее появится информация о неудавшемся автозапуске с указанием на брелке кода ошибки (Er05, Er08 и т.д). Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.

Scher-Khan Magicar 7 и 9

Er01 Работает двигатель — вспыхнет один раз Er02 Включено зажигание — вспыхнет два раза Er03 Открыта дверь — вспыхнет три раза Er04 Открыт капот или багажник — вспыхнет четыре раза Er05 Не выполнено резервирование запуска для ручной коробки передач — вспыхнет пять раз Er06 Выключен стояночный тормоз — вспыхнет шесть раз Er07 Нажата педаль тормоза — вспыхнет семь раз Er08 Не удалось запустить двигатель — вспыхнет восемь раз

Scher-Khan Magicar 11 12

Er01 Работает двигатель — вспыхнет один раз Er02 Включено зажигание — вспыхнет два раза Er03 Открыта дверь — вспыхнет три раза Er04 Открыт капот или багажник — вспыхнет четыре раза Er05 Не выполнено резервирование запуска для ручной коробки передач — вспыхнет пять раз Er06 Выключен стояночный тормоз — вспыхнет шесть раз Er07 Нажата педаль тормоза — вспыхнет семь раз Er08 Не запрограммировано значение тахометрического сигнала — вспыхнет восемь раз

Scher-Khan M10 M20 и Mobicar 1 2 A B

В случае некорректной работы автоматического запуска на дисплее брелка отображаются следующие коды ошибок:

Er01 Двигатель работает Er02 Включено зажигание Er03 Открыта дверь Er04 Открыт/открылся капот Er05 Отсутствует подготовка к автозапуску для МКПП Er06 Не включен стояночный тормоз или положение Er07 Нажата педаль тормоза Er08 Двигатель не работает или система не получает сигнал о работе двигателя Er09 Открыт багажник Er10 Выключено или выключилось зажигание Er11 Запрет запуска: была тревога по питанию (сброс системы) Er12 Запрет запуска: была тревога по зажиганию Er13 Запрет запуска: была тревога по двери Er14 Запрет запуска: была тревога по капоту Er15 Запрет запуска: была тревога по багажнику Er16 Запрет запуска: была тревога по датчику движения Er17 Запрет запуска: была тревога по датчику наклона Er18 Прерывание запуска: была тревога по датчику удара Er19 Прерывание запуска: была тревога по внешнему датчику

Scher-Khan M30 и Mobicar 3

Er:01 Двигатель работает Er:02 Включено зажигание Er:03 Открыта дверь Er:04 Открыт/открылся капот Er:05 Отсутствует подготовка к дистанционному ил автоматическому запуску для МКПП Er:06 Не включён стояночный тормоз или «Parking» Er:07 Нажата педаль тормоза Er:08 Двигатель не работает или система не получает сигнал о работе двигателя Er:09 Открыт багажник Er:10 Выключено или выключилось зажигание Er:11 Запрет запуска: тревога по питанию (сброс системы) Er:12 Запрет запуска: была тревога по зажиганию Er:13 Запрет запуска: была тревога по двери Er:14 Запрет запуска: была тревога по капоту Er:15 Запрет запуска: была тревога по багажнику Er:16 Запрет запуска: была тревога по датчику движения Er:17 Запрет запуска: была тревога по датчику наклона Er:18 Прерывание запуска: была тревога по датчику удара Er:19 Прерывание запуска: была тревога по внешнему датчику Er:43 Предпусковой подогреватель не запустился

Scher-Khan Magicar 13 и 14

Если автоматический запуск двигателя невозможен, то при нажатии кнопки 4 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал, а на дисплее появится сообщение ОШИБКА СТАРТА с указанием кода ошибки на брелке, вызвавшей отказ выполнения автоматического запуска двигателя. Сирена подаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.

Er01 Работает двигатель — вспыхнет один раз Er02 Включено зажигание — вспыхнет два раза Er03 Открыта дверь — вспыхнет три раза Er04 Открыт капот или багажник — вспыхнет четыре раза Er05 Не выполнено резервирование запуска для механической коробки передач — вспыхнет пять раз Er06 Выключен стояночный тормоз — вспыхнет шесть раз Er07 Нажата педаль тормоза — вспыхнет семь раз Er08 Не запрограммировано значение тахометрического сигнала или исчерпаны попытки автозапуска — вспыхнет восемь раз или отсутствует.

Защитите себя от ограбления

Сигнализации scher-khan magicar 7 с автозапуском
При эксплуатации сигналок указанных здесь моделей владелец сможет повысить уровень секретности, используемый системой. Можно активировать двухшаговое снятие с охраны: нажатие клавиши «1» приводит к постановке на охрану, тогда как для ее отключения требуется знать код. Ввод PIN-кода выполняют нажатиями клавиш, набирая последовательно две или четыре цифры. Опция, о которой идет речь, предусмотрена и в системах Scher Khan Logicar 3, выпускаемых в последние годы. А текст, приведенный дальше, взят из инструкции к сигналке «Магикар».

Как активировать «двухшаговую защиту»

По умолчанию система Scher Khan Magicar 3 не использует двухшаговое снятие с охраны. Чтобы пользоваться этой опцией, ее активируют:

1. Снимите авто с охраны, выключите зажигание, отключите режим «Свободные руки» (см. выше);
2. Нажмите кнопки «1» и «4», удерживайте их 2 секунды;
3. Последует короткий сигнал «габаритов» и сирены;
4. Нажмите кнопку «4» 6 раз;
5. Подождите 4-5 секунд, последуют 6 сигналов;
6. Чтобы при эксплуатации использовать 4-значный код, нажмите клавишу «2», а если нужен двухзначный код – клавишу «3»;
7. Последуют два или три сигнала.

Всю последовательность, приведенную выше, нужно будет выполнить повторно. На четвертом шаге вы нажмете клавишу не 6, а 9 раз. На шестом шаге нажимают кнопку «2», активируя тем самым защиту. Осталось поменять значение кода, которое по умолчанию равно «1111».

Таблица программируемых опций, «Магикар»

Руководство по эксплуатации, прилагаемое к системам «Магикар», содержит несколько ссылок на страницу, где приводят одну управляющую последовательность. Выполнение действий, указанных в ней, позволит изменить код:

1. Снимите авто с охраны, выключите зажигание;
2. Нажмите кнопки «3» и «4», удерживайте их 2 секунды;
3. Должен последовать одиночный сигнал;
4. Нажмите клавишу брелока, соответствующую первой цифре;
5. После того, как услышите подтверждающие сигналы, повторите действия «шага 4» для оставшихся цифр.

Задание секретного кода в системах Scher Khan Logicar 3 выполняют таким же способом: нужно открыть дверь, включить зажигание и перейти к «шагу 2», указанному в нижнем списке. Верхний список подходит для «Логикара» без изменений, но опция под номером «6» там заменена «опцией 8»:

Таблица программируемых опций, «Логикар»

Значит, на шаге «4» вы нажмете кнопку не 6, а 8 раз.

Допустим, опция «6» или «8» находится в «заводском» значении, а двухшаговая защита активирована. Тогда, чтобы снять авто с охраны при эксплуатации, клавишу «2» обязательно жмут дважды.

Снятие с охраны без брелока

Современное оборудование оснащают кнопкой Valet, наличие которой позволит отключить режим охраны, когда брелок утерян. Для сигналок Scher Khan Magicar 3 все выглядит проще: в течение 4-х секунд три раза включают и выключают зажигание, и система активирует режим «Valet». При наличии брелока затем нажимают клавиши «1-3», что позволит отключить режим «Valet» и снять автомобиль с охраны.

Метки на замках зажигания

Автомобили, охраняемые сигналкой Scher Khan Logicar 3, снять с охраны не более сложно: включают зажигание, жмут кнопку Valet, сначала длительно, затем коротко. Но если задать PIN-код, система не позволит отключить охрану, пока не получит верное значение. Что справедливо и для сигналок семейства «Магикар». В инструкции к ним сказано следующее:

1. Если опции «6» присвоено значение «2» или «3», сначала выполняют действия, требуемые для снятия с охраны без использования кода;
2. После вспышки «габаритов» поворотами ключа набирают значение первой цифры;
3. Повторяют «шаг 2», чтобы выполнить ввод второй цифры;
4. Если код являлся четырехзначным, проводят ввод каждой цифры по аналогии с «шагом 2».

В результате система перейдет к режиму «Valet», в котором можно управлять автомобилем, пользоваться центральным замком и т.д.

Какой бы сигнализацией вы не пользовались, всегда задавайте секретный код. Достаточно включить опцию «6», задать требуемое значение, и автомобиль получит дополнительную защиту. Если речь идет о системах Scher Khan Logicar 3, используйте опцию «8». Кстати, даже двузначный код имеет 16 вариантов. Перебирать их не будет никто.

Для заметок к ш Система тревожной сигнализаиии транспортног…

Руководство по эксплуатации

• Изображение
• Текст
• Содержание

manual-E_MC-3+ : manual-E_MC-3, Flat 1 of 18 — Pages: 38, 3, 05/20/04 04:06 pm, (Black)

Для заметок

к ш

Система тревожной сигнализаиии транспортного средства (СТСТС)

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

ВНИМАНИЕ!

СТСТС 8СНЕК-КНЛМ МАОТСЛК III предназначена только для профессиональной установки.

СТСТС ЗСИБК-КИЛН МЛ01СЛК III соответствует обязателвн^

1

м требованиям в системе сертификации ГОСТ Р, предъявляем^к к

приборам охрана: для автомобиля: ° ГОСТ Р 41.97-99 (Единообразн^зе предписания, касающиеся официалвного утверждения систем тревожной сигнализации транспортник средств (СТСТС) и механических транспортник средств в отношении их систем тревожной сигнализации (СТС) ) ° ГОСТ Р 50009-2000 (Совместимости технических средств электромагнитная. Технические средства охранной сигнализации. Требования и метода: исп^гтаний)

Благодарим Вас за приобретение двусторонней автомобилвной охранной системы ЗСИБК-КИЛН МЛО!СЛК III. Постоянные исследования и разработки нашей фирм^: воплощают самые передовые идеи и служат для удовлетворения потребностей наших покупателей. Руководство по эксплуатации (РЭ) предназначено для эффективной и безопасной эксплуатации СТСТС, информирования полвзователя о технических характеристиках и условиях эксплуатации СТСТС. СТСТС является сложн^зм электронн^зм оснащением автомобиля. От правилвности установки и ее функционирования зависит безопасноств Вашей жизни, здороввя, имущества и дорожной обстановки.

О

=(зГ^

• Система тревожной сигнализаиии транспортного средства (СТСТС)
• НАЗНАЧЕНИЕ ЗСНЕК-КИАН МАОЮАК II
• НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА ПРИ УПРАВЛЕНИ КАНАЛАМИ С ПОМОЩЬЮ МОДУЛЯ SCHER — KHAN AUX-7
• ФУНКЦИИ SCHER-KHAN MAGICAR II
• ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
• ПРОГРАММИРОВАНИЕ ФУНКЦИИ С ПОМОЩЬЮ БРЕЛО]
• ПРОГРАММИРОВАНИЕ НОВЫХ БРЕЛОКО
• БРЕЛОК-КОММУНИКАТО
• ФУНКЦИОНИРОВАНИЕ CTCT

Основные опции и кнопки брелоков

Сравнительная характеристика автосигнализаций scher-khan logicar 4 и scher-khan magicar 4

Управлять сигналкой владелец сможет при помощи брелока. Сам брелок может быть основным или дополнительным:

Пульты управления «Магикар 3»

Основной пульт, как видите, снабжен дисплеем, а еще в нем присутствует приемный модуль. Тревожные сообщения автосигнализация может отправлять на основной, но не на дополнительный пульт-брелок.

Дисплей и назначение кнопок

Дисплей основного брелока, совместимого с сигналкой Scher Khan Magicar 3, может отображать разные символы. Каждый из символов означает что-то одно:

Значения символов дисплея

Пульт с похожим набором значков прилагают к сигнализациям Scher Khan Logicar 3. Но на дисплее там присутствует больше элементов: дополнительные элементы имеют отношение к автозапуску.

В инструкции к оборудованию разъясняют и назначение кнопок:

• Кнопка 1: включение охраны, прерывание тревоги, запирание ЦЗ, блокировка, поиск авто;
• Кнопка 2: снятие с охраны, прерывание тревоги, снятие блокировки, отпирание;
• Кнопка 4: отображение состояния датчиков;
• Кнопка 1, 2 сек.: «Паника» (отключают кнопкой «1» или «2»);
• Кнопка 3, 2 сек.: открыть багажник;
• Кнопка 4, 2 сек.: дополнительный канал «1»;
• «2-3»: канал «2»;
• «2-3», 2 сек.: включение/отключение режима «Свободные руки» (автопостановка на охрану при удалении);
• «1-2», 2 сек.: включение/отключение датчика вызова.

Список подходит для сигнализации Scher Khan Magicar 3. Нажатие клавиш «1» и «3» активирует в ней режим «Valet», предоставляющий возможность эксплуатации авто без использования брелоков. Отключают эту опцию таким же нажатием. Все сказанное подходит для еще одной модели «Шерхан» – Scher Khan Logicar 3. Но там нет опции «Вызов водителя», а также «Свободные руки».

Скриншот базового руководства

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …

Страница 3

• Изображение
• Текст

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

50

ДЛЯ ЗАМЕТОК

SCHER-KHAN MAGICAR 3

3

ВНИМАНИЕ!

При покупке проверьте правильность заполнения гарантийного талона.

Фирма-производитель и поставщик системы не несут ответственности за любое игнорирование пунктов руководств по установке и эксплуатации, а также за ошибки, допущенные при установке.

Если возникли проблемы, связанные с функционированием системы, пожалуйста, незамедлительно обратитесь в сервисный центр для диагностики или за консультацией.

СОДЕРЖАНИЕ

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 3 ………………………………………………….. 5 КОМПЛЕКТ ПОСТАВКИ ………………………………………………………………………….. 5 СПИСОК ФУНКЦИЙ ………………………………………………………………………………… 6 Функции

брелока-коммуникатора

………………………………………………………. 6

Функции

процессорного

блока

…………………………………………………………… 7

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ …………………………………………………………………… 8 БРЕЛОК-КОММУНИКАТОР ………………………………………..11

ПОДГОТОВКА БРЕЛОКА К РАБОТЕ ………………………………………………………. 11

Символы на дисплее брелока-коммуникатора …………………………………… 12

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА-КОММУНИКАТОРА ……………………….. 12 ФУНКЦИОНИРОВАНИЕ …………………………………………….14

ПОСТАНОВКА НА ОХРАНУ …………………………………………………………………… 14 ПОСТАНОВКА В РЕЖИМ ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ ….. 16 РЕЖИМ ПОИСКА АВТОМОБИЛЯ В РЕЖИМЕ ОХРАНЫ …………………………. 16 СНЯТИЕ С ОХРАНЫ ……………………………………………………………………………….. 16 ВКЛЮЧЕНИЕ ПОДСВЕТКИ ДИСПЛЕЯ ……………………………………………………. 18 ПРОВЕРКА СОСТОЯНИЯ СИСТЕМЫ ………………………………………………………. 18 ФУНКЦИЯ «СВОБОДНЫЕ РУКИ» ……………………………………………………………. 18 ОТКЛЮЧЕНИЕ СИГНАЛОВ СИРЕНЫ …………………………………………………….. 19 РЕЖИМ ТРЕВОГИ ………………………………………………………………………………….. 20 РЕЖИМ НАПОМИНАНИЯ ………………………………………………………………………. 21 ВЫЗОВ ВЛАДЕЛЬЦА АВТОМОБИЛЯ. ……………………………………………………… 21 Регулировка чувствительности датчика вызова владельца ………………… 22 Включение и выключение датчика вызова ……………………………………….. 22

Плюсы и минусы

Сигнализация scher-khan logicar 3 с автоматическим запуском двигателя

По отзывам владельцев авто, оборудованных системами Шерхан Логикар 2 и 3, можно выделить положительные стороны:

• дальность действия радиоканала связи;
• функкциональность;
• защита от автоматического пуска при включенной передаче (на механической коробке).

К минусам относят:

• ложные срабатывания;
• снижение радиуса действия брелоков с течением времени;
• недостаточная защита от радиочастотных помех;
• случаи самопроизвольной блокировки отдельных цепей при высокой температуре воздуха;
• кодированный сигнал перехватывается кодграббером;
• открытое размещение кнопки аварийного отключения и настройки;
• необходимость установки дополнительных устройств для работы автоматического запуска.

Перехват кода сигнализации Scher-Khan 5 продемонстрирован в видеоролике, снятом каналом “scherkhan5”.

Как прошить и перепрограммировать брелок

Вами проводилась замена старого дистанционного устройства противоугонной системы (поломка) на новое. В программировании используется ПИН-код. И вы не знаете, как правильно настроить брелок. В этом нет ничего сложного, следуйте данным пунктам.

1. Включите режим программирования, за 4 с, трижды включив зажигание. Однократное срабатывание светотехники – сигнал к началу введения первого значения секретного кода.
2. Следующий шаг нужно сделать за четыре секунды. Ввод чисел пароля осуществляется включением зажигания. Число поворотов ключа – первая цифра Pin. Подождите четыре сек. Последует однократная вспышка светотехники. Это сигнал к вводу второго значения уникального кода.
3. По аналогичной схеме введите оставшиеся число ПИНа. Дождитесь одного срабатывания «аварийки» и приступайте к записи брелока.
4. За четыре секунды надавите на клавишу I первого пейджера. Вспышка аварийной сигнализации подтвердит правильность действий.
5. Запрограммируйте оставшиеся дистанционные устройства по такой же схеме.
6. Ничего не делайте с пультом в течение 4 с, и он автоматически выйдет из режима записи.

Руководство по использованию автосигнализации

Настройка всех функций должна производиться только после привязки брелока, в противном случае регулирование параметров будет невозможно. Перед использованием устройства необходимо вставить в него рабочий источник питания. Для этого открывается задняя крышка пульта, батарейка устанавливается в свободный отсек с учетом полярности.

Ввод персонального пароля без брелока

Руководство по указанию кода при отсутствии или поломке коммуникатора:

1. Двери транспортного средства открываются ключом, что приводит к активации тревожных сигналов.
2. Элемент управления устанавливается в замок. Надо включить зажигание, но пока не запускать двигатель.
3. Сервисная кнопка Валет зажимается и удерживается на протяжении двух секунд. Световые устройства в авто моргнут, сигнал тревоги должен отключиться.
4. В течение последующих пяти секунд клавиша нажимается еще раз. Светодиод начнет мерцать.
5. При быстром моргании лампы на протяжении 4 секунд необходимо ввести первую цифру кода, количество нажатий должно ей соответствовать. Если символ указывается верно, фары машины должны моргнуть.
6. Аналогичным образом производится ввод остальных цифр пароля. Если процедура выполнена верно, то сирена сработает дважды, также моргнут фары авто. При неправильном указании пароля устройство включит сигнал тревоги.

Как включить автозапуск шерхан 5 с кнопкой старт стоп для авто

Выставляя время прогрева, необходимо учитывать климатический режим, а также можно выбрать функции утреннего и вечернего автозапуска.Таким простыми манипуляциями с брелоком вы можете поставить на автозапуск любой автомобиль. Не стоит забывать, что с МКПП необходимо провести предварительную подготовку по описанной выше инструкции.

Переход к управлению авто после автозапуска

Проведя дистанционный запуск двигателя, следует получить управление автомобилем в свои руки, когда вы до него добрались. Для этого:

• нажмите педаль тормоза;
• отключите стоячий тормоз;
• уберите АКПП из режима парковки.

При этом нажимать на брелоке ничего не надо.

• при потере пульта управления возможен доступ по специальному коду;
• работать в автоматическом режиме активации охраны;
• возвращаться в режим обеспечения охраны при случайном нажатии на кнопки отключения;
• управлять работой системы блокировки замков;
• предупреждать о работающих световых приборах автомобиля.

Как включить автозапуск

Автозапуск двигателя в сигнализациях Шерхан настраивается по времени и температуре. Перед использованием опции необходимо установить правильное текущее время, иначе автозапуск будет работать некорректно.

В модели Магикар 3 включить автоматический запуск можно по таймеру или дистанционно с брелока управления. Во избежание ошибок и погрешностей настройка происходит при заглушенном моторе и активном режиме охраны.

Для активации автозапуска по таймеру необходимо полсекунды одновременно нажимать на кнопки №2 и №4. Вход в меню программ обеспечивается одновременным зажатием клавиш в течение 2 секунд: для первого меню — 1 и 2 клавиши, для второго — 1 и 4. Запуск двигателя дистанционно активируется путем 2-секундного удерживания кнопки №2. Можно установить запуск через 5, 15, 25 и 45 минут.

Для активации опции автоматического пуска важно учитывать время прокрутки стартера, чтобы транспорт успевал прогреться к приходу владельца.

SCHER-KHAN Logicar 3 инструкция по эксплуатации онлайн – страница 37

Инструкция SCHER-KHAN Logicar 3 для устройства автосигнализация содержит страницы на русском языке.

Размер файла: 4.81 MB. Состоит из 41 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SСHER-KHAN LOGICAR 3

Программируемая функция 1-13: «Завершение режима резервирования»

Эта функция позволяет выбрать необходимое завершение алгоритма

резервирования запуска.Если Ваш автомобиль имеет автоматическую КПП, резервирование запуска

не производится и данная программируемая функция не используется.В режиме, когда первая стадия алгоритма резервирования выполнена

(замок зажигания выключен, двигатель работает), необходимо выйти из

автомобиля и закрыть дверь. Последующие действия системы определяются

значением данной программируемой функции.Данная программируемая функция имеет два значения:

1) После того как все двери будут закрыты, двигатель будет продолжать

работать. Необходимо поставить систему на охрану при помощи

кнопки I брелока. Только после этого система считает алгоритм

резервирования выполненным и готова производить автоматический

запуск двигателя (заводское значение).

Следует учитывать, что если по каким-либо причинам резервирование

не было выполнено, действия системы будут определяться значением

программируемой функции 1-4 (автоматическая постановка на охрану).

2) После того как все двери будут закрыты, система запрет замки дверей,

выключит зажигание и автоматически встанет на охрану. После этого

система считает алгоритм резервирования выполненным и готова

производить автоматический запуск двигателя.

Если по каким-либо причинам резервирование не было выполнено,

действия системы будут определяться значением программируемой

функции 1-4 (автоматическая постановка на охрану).

Примечание к функции 1-13: в случае если включен режим «Турбо»,

выключение зажигания откладывается до момента времени, определяемого

значением программируемой функции 2-28 (см. стр. 78).

Программируемая функция 1-14: «Учет напряжения АКБ при запуске двигателя по таймеру»

Данная программируемая функция имеет два значения:

1) Не учитывается состояние АКБ (заводское значение).

2) Учитывается состояние АКБ.

При установке программируемой функции 1-14 в значение 2 будет

осуществляться контроль за значением напряжения бортовой сети. При

снижении напряжения аккумулятора ниже значения 11,5 В, к моменту

истечения временного интервала, определяемого программируемой

функцией 1-10 (см. стр. 70), будет производиться автоматический запуск

двигателя. Индикацией включения режима контроля напряжения при

таймерных запусках служит отображение символа

Программируемая функция 1-15: «Учет температуры при запуске двигателя по таймеру»

Данная программируемая функция имеет четыре значения:

1) Температура не учитывается (заводское значение).

2) Периодический запуск возможен при температуре ниже -15 °С.

3) Периодический запуск возможен при температуре ниже -25 °С.

4) Периодический запуск возможен при температуре выше +60 °С.

При установке программируемой функции 1-15 в опционное значение

будет осуществляться контроль за температурой. При достижении

температуры порогового значения, к моменту истечения временного

интервала, определяемого программируемой функцией 1-10 (см. стр. 70)

будет производиться автоматический запуск двигателя. Индикацией

включения режима контроля температуры при таймерных запусках служит

на дисплее брелока.

Программируемая функция 1-16: «Световая сигнализация при предупреждении по датчику удара, автозапуске, Pit-Stop, «Турбо»

Эта функция позволяет управлять вспышками аварийной сигнализации при

срабатывании предупредительной зоны датчика удара (дополнительного

датчика), а также в режимах автозапуска, Pit-Stop, «Турбо».Данная программируемая функция имеет четыре значения:

1) Световая сигнализация включена при предупреждении по датчику

удара, автозапуске, Pit-Stop, «Турбо» (заводское значение).

2) Световая сигнализация выключена при предупреждении по датчику

удара и включена при автозапуске, Pit-Stop, «Турбо».

3) Световая сигнализация включена при предупреждении по датчику

удара и выключена при автозапуске, Pit-Stop, «Турбо».

4) Световая сигнализация выключена при предупреждении по датчику

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …

Страница 2

• Изображение
• Текст

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

2

Система тревожной сигнализации транспортного средства (СТСТС) (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам охраны для автомобиля:

ГОСТ Р 41.97-99 (Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС))

ГОСТ Р 50009-2000 (Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний)

Благодарим за приобретение двусторонней автомобильной охранной системы SCHER-KHAN MAGICAR 3

.

Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем.

Система SCHER-KHAN MAGICAR 3

является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависят безопасность Вашей жизни и обстановка на дорогах, качество работы близкорасположенной радиоэлектронной аппаратуры и средств связи. Доверяйте установку системы только специализированным сервисным станциям. В период эксплуатации периодически проверяйте правильность функционирования системы.

Изготовитель оставляет за собой право вносить изменения в конструкцию системы

в целях улучшения потребительских свойств

SCHER-KHAN MAGICAR 3

51

ДЛЯ ЗАМЕТОК

Преимущества и недостатки Scher-Khan Logicar 3 и Scher-Khan Magicar 3

Преимущества
Функциональность	Стандартные опции, функции для защиты автомобиля
Тихий режим активации охраны
Индикация уровня заряда батареи
Надежность	Гарантия от производителя 12 месяцев
Цена	Как для бюджетного класса «сигналок», цена вполне приемлема на момент их производства и реализации
Качество сборки	Средний уровень
Вид	Упаковка картонная, материал пластик, уровень ударопрочности не указан
Недостатки
Нестабильная работа системы	Некорректное подключение, повреждение линии электрического питания, окисления клемм
Подверженность негативному воздействию отрицательных температур	Передача импульсов с некоторой задержкой при нахождении брелока на холоде
Ложные срабатывания	Характерны при нарушении алгоритма установки

Функционал сигнализации Шерхан

Важные функции Шерхан магикар

• Дистанционный запуск двигателя и автоматический
• Отображение состояния автомобиля на брелке
• Датчик тахометра

scher khan magicar7

• Турботаймер с интеллектуальным режимом работы
• Охрана автомобиля с работающем двигателем
• Функция энергосбережения батарейки
• Встроенный в ЖКИ брелок таймер парковки, фиксирующий время, прошедшее с момента постановки автомобиля на стоянку;
• Функция блокировки кнопок на брелоке
• Будильник

Функции брелка

1. Индикация напряжения батареи брелока
2. Режим энергосбережения «Battery Save Mode»
3. Индикация текущего времени
4. Функция будильника
5. Функция парковочного таймера
6. Возможность управления вторым автомобилем
7. Автоматическая подсветка дисплея
8. Защита от перехвата кодовых посылок MAGIC CODE
9. Включение и выключение режима охраны разными кнопками
10. Аудиовизуальное подтверждение выполняемых команд
11. Вибрационный вызов
12. Сверхдальняя связь с процессорным блоком (до 1 500 м)
13. Синхронизация показаний всех брелоков, записанных в память системы
14. Индикация разряда батареи брелока
15. Индикация температуры в салоне автомобиля
16. Индикация напряжения аккумуляторной батареи автомобиля
17. Индикация напряжения батареи брелока
18. Режим энергосбережения «Battery Save Mode»
19. Индикация текущего времени
20. Функция будильника
21. Функция парковочного таймера
22. Индикация времени работы двигателя в режимах автоматического запуска «Pit-Stop» и «Турбо»
23. Программирование времени автоматического запуска двигателя (с точностью до минуты)
24. Звуковой и визуальный режим напоминания о получении тревожного сообщения
25. Блокировка клавиатуры брелока
26. Оперативное, с брелока, программирование всех функций системы
27. Экономичное питание (один элемент ААА)

Функции процессорного блока

1. Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач
2. Работа системы запуска как с бензиновыми, так и с дизельными двигателями
3. Запуск двигателя по команде с брелка
4. Автоматический запуск двигателя каждые 2, 4 или 8 часов
5. Автоматический запуск двигателя в заранее заданное время каждые 24 часа
6. Автоматический запуск двигателя по температуре, напряжению бортовой сети или команде внешнего устройства
7. Отслеживание запуска двигателя по сигналам генератора, тахометра или напряжению бортовой сети
8. Возможность реализации автоматического запуска на автомобилях, оснащенных системой «Виртуальный ключ»
9. Персональный код для снятия системы с охраны при утере брелока (PIN 1)
10. Персональный код для доступа в салон автомобиля при утере ключа (PIN 2)
11. Двухшаговое отключение охраны (возможно с применением персонального кода)
12. Режим охраны автомобиля с работающим двигателем
13. Режим охраны без предупредительных сигналов сирены, без тревожных сигналов сирены, или скрытая охрана (программируемая функция)
14. Функция «Свободные руки» для автоматической постановки/снятия с охраны при удалении/приближении владельца к автомобилю (два режима)
15. Силовой выход управления центральным замком автомобиля
16. Приоритетное отпирание двери водителя (программируемая функция)
17. Силовой выход отпирания замка багажника
18. Силовой выход управления аварийной сигнализацией (две цепи)
19. Программирование типа реле блокировки
20. Два универсальных программируемых канала управления дополнительными устройствами с возможностью изменения алгоритмов работы
21. Учет задержки салонного света (программируемая функция)
22. Возможность подключения отрицательных и положительных датчиков дверей
23. Выбор длительности и числа импульсов управления замками дверей
24. Запирание и отпирание замков дверей при включении и выключении зажигания
25. Режим турботаймера с изменяемым временем охлаждения турбины двигателя
26. Отслеживание интенсивности работы двигателя по тахометрическому сигналу
27. Автоматическая постановка на охрану (программируемая функция)
28. Автоматический возврат в режим охраны, если не была открыта дверь (программируемая функция)
29. Предупреждение аварийной сигнализацией об открытой двери (программируемая функция)
30. Предупреждение о невыключенных габаритных огнях при постановке на охрану (программируемая функция)
31. Режим «Паника» или JackStop (программируемая функция)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ …

Страница 4

• Изображение
• Текст

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

4

РЕЖИМ «ПАНИКА» ИЛИ JACKSTOP™ «ЗАЩИТА ОТ ЗАХВАТА» ……………….. 22 ОТПИРАНИЕ БАГАЖНИКА ……………………………………………………………………. 23 РЕЖИМ VALET ……………………………………………………………………………………….. 23 ОТКЛЮЧЕНИЕ ДВУХУРОВНЕВОГО ДАТЧИКА УДАРА ………………………… 24

Включение вибрационного звонка …………………………………………………….. 25

УПРАВЛЕНИЕ ЦЕНТРАЛЬНЫМ ЗАМКОМ ПО ВКЛЮЧЕНИЮ И ВЫКЛЮЧЕНИЮ ЗАЖИГАНИЯ ……………………………………………………………….. 25 РЕЖИМ ПРИОРИТЕТНОГО ОТПИРАНИЯ ДВЕРИ ВОДИТЕЛЯ ……………….. 25 АВТОМАТИЧЕСКАЯ ПОСТАНОВКА В РЕЖИМ ОХРАНЫ ……………………….. 25

Режим «пассивный иммобилизатор» ……………………………………………………. 26

АВТОМАТИЧЕСКИЙ ВОЗВРАТ В РЕЖИМ ОХРАНЫ ……………………………….. 26 УПРАВЛЕНИЕ «ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ 1» ……………………………….. 27 УПРАВЛЕНИЕ «ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ 2» ……………………………….. 27 СНЯТИЕ С РЕЖИМА ОХРАНЫ БЕЗ БРЕЛОКА В СЛУЧАЕ, КОГДА PIN КОД НЕ ИСПОЛЬЗУЕТСЯ …………………………………………………………………. 28 СНЯТИЕ С РЕЖИМА ОХРАНЫ БЕЗ БРЕЛОКА С ИСПОЛЬЗОВАНИЕМ PIN-КОДА ………………………………………………………………………………………………. 29 ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО PIN-КОДА ………………………….. 29 ВВОД ПЕРСОНАЛЬНОГО КОДА PIN ПРИ НЕОБХОДИМОСТИ СНЯТИЯ СИСТЕМЫ С ОХРАНЫ БЕЗ ИСПОЛЬЗОВАНИЯ БРЕЛОКА ………………………. 30 БЛОКИРОВКА СТАРТЕРА ИЛИ ЗАЖИГАНИЯ ………………………………………… 32 ПРЕДУПРЕЖДЕНИЕ ОБ ОТКРЫТОЙ ДВЕРИ ………………………………………….. 32 ДОПОЛНИТЕЛЬНОЕ ОСВЕЩЕНИЕ ПРИ ПОСТАНОВКЕ И СНЯТИИ С ОХРАНЫ ……………………………………………………………………………………………… 32 ЗАЩИТА РАДИОКАНАЛА ОТ ПЕРЕХВАТА КОДА ………………………………….. 33 РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА УДАРА ……………………… 33 ПРОГРАММИРОВАНИЕ БРЕЛОКОВ ……………………………33

МЕТОДИКА ПРОГРАММИРОВАНИЯ НОВЫХ БРЕЛОКОВ ……………………… 33
ПРОГРАММИРУЕМЫЕ ФУНКЦИИ ……………………………..35
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ БРЕЛОКА ………………… 35 МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ №1 ………………………………………… 36 УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ № 1 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ …………………………………………………………………. 38 ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ №1 ………………………………………………………………………………………………. 39 МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ №2 ………………………………………… 46

SCHER-KHAN MAGICAR 3

49

ВНИМАНИЕ!

Проконсультируйтесь с техническими специалистами установочного центра, прежде чем изменить значение данной функции. Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к неустойчивой работе центрального замка, снижению его ресурса или к порче штатного оборудования автомобиля.

Подробное описание остальных программируемых функций второго меню приведено в «Инструкции по инсталляции системы SCHER-KHAN MAGICAR 3»

ВНИМАНИЕ!

Программируемые функции меню №2 устанавливаются в соответствии с параметрами штатного оборудования автомобиля, на который устанавливается система, а также в соответствии с выбранными схемами подключения. При эксплуатации, как правило, нет необходимости вносить изменения в значения функций меню №2. Значения программируемых функций меню №2 должны устанавливаться квалифицированным специалистом при инсталляции системы. Неправильная установка функций меню №2 может привести к ухудшению ресурса и выходу из строя штатного оборудования,а также может стать причиной создания аварийной ситуации на дороге.

Значения программируемых функций второго меню, кроме функции 2-5 допустимо изменять только при инсталляции системы и при сервисных операциях, сопровождающихся изменением конфигурации и состава оборудования автомобиля.

Комплект поставки scher khan 7

• Руководство по эксплуатации 1
• Руководство по установке 1
• Процессорный блок SCHER-KHAN MAGICAR 7 1
• Брелок-коммуникатор 1
• Дополнительный брелок 1
• Датчик удара с кабелем CN6 1
• Датчик вызова из автомобиля с кабелем CN7 1
• Антенный блок 1
• Датчик температуры. 1
• Реле блокировки с колодкой 1
• Сирена 1
• Концевой датчик капота/багажника с проводом 1
• 6-контактный силовой разъем с кабелем и предохранителем CN1 1
• 6-контактный силовой разъем с кабелем и предохранителями CN2 1
• 6-контактный силовой разъем с кабелем и предохранителями CN3 1
• 11-контактный разъем управления CN4 1
• 6-проводной кабель подключения антенного блока CN8 1
• 2-проводной кабель подключения дополнительных каналов CN9 1
• Наклейка датчика вызова 2
• Наклейка под антенный блок 1
• Наклейка на стекло 2
• Дополнительные компоненты SCHER-KHAN MAGICAR 7
• Дополнительные компоненты не входят в комплект поставки и приобретаются отдельно.
• Брелок-коммуникатор SCHER-KHAN MAGICAR 7 (с дисплеем)*
• Брелок SCHER-KHAN MAGICAR 7 (без дисплея)*
• Программатор SCHER-KHAN CM4
• Модуль обхода иммобилайзера SCHER-KHAN BP-2
• Модуль обхода иммобилайзера SCHER-KHAN BP-3

Инструкция по установке

Инструкция по эксплуатации и установке на русском языке поставляется в комплекте с системой. В руководстве пошагово изложен принцип подсоединения автосигнализации, рекомендации по размещению блоков и повышению эффективности работы.

Схема подключения противоугонной системы Шерхан Магикар максимально приближена к стандартной. Процессор устанавливается под приборной панелью, в недоступном для посторонних лиц месте. Датчик удара следует подключить в центре автомобиля, чтобы обеспечить одинаковое взаимодействие со всеми компонентами машины. Блок с антенной устанавливают на лобовом стекле, преимущественно вверху. Звуковую сирену располагают в блоке с двигателем.

Схема подключения к бортовой программе подробно описана в руководстве по установке. В случае, если не получилось установить систему самостоятельно, рекомендуется обратиться к специалистам сервисного центра.

Даже инструкция прикладываемая к комплекту устройств даст возможность понять насколько ничтожно малым был уровень защиты авто раньше.

А после начала ее пользования все преимущества станут еще более очевидными.

Руководство пользователя

Содержание

1 ВВЕДЕНИЕ 2 КОМПЛЕКТАЦИЯ СИСТЕМЫ 3 НАЧАЛО РАБОТЫ С СИСТЕМОЙ

• Подготовка брелока к работе
• Основное назначение кнопок брелока

4 СИМВОЛЫ ДИСПЛЕЯ

• Индикаторы режимов охраны и тревоги
• Индикаторы режимов работы автозапуска
• Индикаторы режимов работы прочие

5 ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ

• Включение режима охраны без звуковых сигналов автомобиля
• Отключение датчика удара на текущий период охраны
• «Вежливая подсветка» при включении режима охраны
• Долговременное выключение звуковых сигналов автомобиля

6 РЕЖИМ ТРЕВОГИ

• Функция напоминания о пропущенных тревогах

7 ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ

• Индикация тревог
• Выключениe режима охраны без звуковых сигналов автомобиля
• Аварийное выключение режима охраны
• Автоматический возврат в режим охраны

8 РЕЖИМ «АВТОСЕРВИС»

• Включение режима «Автосервис» с помощью кнопки на антенном модуле
• Включение и выключение режима «Автосервис» с помощью брелока

9 ВКЛЮЧЕНИЕ РЕЖИМА «ПАНИКА» 10 ПОИСК АВТОМОБИЛЯ НА СТОЯНКЕ 11 ВЫЗОВ ВЛАДЕЛЬЦА АВТОМОБИЛЯ 12 ВКЛЮЧЕНИЕ ПОДСВЕТКИ ДИСПЛЕЯ 13 ОПРОС СОСТОЯНИЯ АВТОМОБИЛЯ 14 БЛОКИРОВКА КНОПОК БРЕЛОКА 15 УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ КАНАЛАМИ 16 ДИСТАНЦИОННОЕ ОТПИРАНИЕ БАГАЖНИКА 17 ПОДГОТОВКА К ЗАПУСКУ АВТОМОБИЛЯ С МКПП 18 АВТОЗАПУСК

• Дистанционный запуск двигателя
• Настройка автоматического запуска двигателя
• Начало движения в режиме автоматического запуска
• Программирование тахометрического сигнала

19 ТУРБОТАЙМЕР 20 ПАРКОВКА С РАБОТАЮЩИМ ДВИГАТЕЛЕМ 21 МОБИЛЬНОЕ ПРИЛОЖЕНИЕ 22 СПРАВОЧНАЯ ИНФОРМАЦИЯ

• Технические характеристики
• Датчик удара
• Долговременное отключение датчика удара
• Датчики наклона и движения
• Датчик аварийного торможения
• Измененние PIN-кода
• Регистрация брелоков в памяти системы
• Действие системы при нажатии кнопок брелока
• Меню No 1
• Меню No 2
• Дополнительно приобретаемые компоненты
• Коды ошибок автозапуска

Программирование временных интервалов автозапуска

В автосигнализации предусмотрено программирование временных интервалов (время автозапуска) через два, 4 и 8 часов. Выбор конкретного варианта производится в зависимости от условий эксплуатации автомобиля, состояния двигателя и аккумуляторной батареи. Для начала операции программирования требуется одновременно длительно нажать на кнопки I и II. Далее требуется выполнить следующие операции в следующей последовательности:

1. Выключить опцию «timer» (ели он активирован) кратковременным единовременным нажатием кнопок II и IV. Должна деактивироваться «timer» на дисплее.
2. Тринадцать раз нажать на кнопку IV. Каждый ввод подтверждается одним сигналом сирены.
3. Подождать, пока сирена даст 13-ти кратное звуковое подтверждение вводимой информации.
4. Кнопками брелока подтверждаем выбранный режим автозапуска. Кнопка II соответствует режиму автозапуска через 8 часов, III – через 4 часа, IV – через два часа.
5. Поставить на автозапуск, включив режим «таймер» кратковременным единовременным нажатием кнопок II и IV.

С появлением в жизни автовладельца современной автосигнализации Scher Khan Mobicar 2 его взгляд на удобство использования и надежность охраны своего авто кардинально изменится.
Даже инструкция прикладываемая к комплекту устройств даст возможность понять насколько ничтожно малым был уровень защиты авто раньше.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

А после начала ее пользования все преимущества станут еще более очевидными.

Удобное управление

Удобство в управлении сигнализацией Mobicar 2 реализуется за счет встроенного Bluetooth smart модуля, который позволяет применять смартфон в качестве двустороннего брелка с большим набором различных функций. Для того чтобы использовать смартфон в этом качестве на него необходимо установить специальное приложение Scher Khan Mobicar и при помощи него управлять всеми возможностями охранной системы, настройками и узнавать необходимые данные, к числу которых относятся:

• уровень чувствительности и статус тревожных датчиков;
• обороты двигателя;
• температура в салоне;
• напряжение бортовой сети;
• уровень топлива и многие другие.

Надежная защита

Система радиообмена осуществляется на частоте 868 МГц, которая является слабозагруженной, что сводит к минимуму возможность возникновения помех или каких-либо искажений даже в городских условиях. Транслируемые команды закодированы специальным алгоритмом, который основан на базе стандарта шифрования AES-128, отмеченным как одним самых из криптостойких.

Кроме того каждый отдельный комплект автосигнализации имеет индивидуальные ключи шифровки, что является надежной защитой от интеллектуального взлома.

Особенности сигнализации Scher Khan

Сигнализация scher-khan magicar 6 с автозапуском двигателя
Система обладает небольшим корпусом, в который создатели Mobicar 1 постарались вложить в свое творение максимум технологических разработок последних лет. Среди главных отличительных функций стоит выделить:

• Возможность кодирования. При этом передача данных защищена от стороннего воздействия с помощью подтверждения команд автовладельцем;
• Беспрерывная двустороння связь. Стойкость сигнала в условиях города обеспечивается заданной частотой в 868 МГц, которая обладает низкой загруженностью;
• Процессорный блок со множеством датчиков. Система сообщит об изменении угла наклона транспортного средства, ударе по корпусу, перемещении автомобиля;
• Персонализация. Чувствительность каждого датчика можно подстроить, исходя из условий эксплуатации;
• Возможность автозапуска независимо от типа КПП и модели двигателя. Запуск производится с помощью брелока. Существует возможность отсроченного запуска в установленное время или по заданной температуре;
• Удобное внешнее устройство (брелок). Оснащен жидкокристаллическим экраном с поддержкой кириллицы, на котором фиксируются показания со всех датчиков. Так, например, можно узнать открыт ли багажник или капот, включено ли зажигание, режим работы двигателя, наличие двусторонней связи и много другое;
• Охранная система обладает уникальным PIN-кодом, который производитель устанавливает еще на заводе. Предназначен он для экстренного отключения охранных функций и от нежелательной регистрации других брелоков в памяти устройства;
• Режим Slave позволяет управлять системой Шерхан Мобикар 1 с помощью обычного брелока от автомобиля;
• Реализация шин CAN, K-LINE и LIN-BUS;
• Турботаймер. Эта функция автоматизирует процесс охлаждения двигателя при условии, что он оснащен турбиной.

Обеспечения комфортного использования

Автосигнализация Мобикар 2 – это простота и удобство в использовании, предназначенные для комфортного применения автовладельцем, благодаря наличию таких функций как:

• автоматическая постановка и снятия авто с сигнализации, реализующаяся при отдалении и приближении автовладельца соответственно, особенно удобная в использовании в тот момент, когда достать смартфон или брелок из кармана не предоставляется возможным;
• аварийная индикация при экстренном торможении, которая позволит снизить риск возникновения ДТП. При резком торможении автотранспортного средства сигнализация переключается в аварийный режим, что привлекает внимание водителя следующего позади, и он более оперативно предпринимает определенные действия направленный на предотвращение аварии;
• автоматический запуск двигателя в необходимом режиме, то есть в определенное время, при определенных показателях температуры окружающего воздуха или внутри салона.

Помимо всего прочего производители данного исполнения сигнализации обещают осуществлять информационную поддержку по техническим вопросам на всей территории России и ближнего зарубежья и предоставляют гарантийные обязательства на протяжении 5 лет с момента покупки.

Решение программной проблемы

Ситуация, когда на сигнализации шерхан нет обратной связи, может случится из за программной ошибки. Система охраны в таком случае просто не видит брелок. Для устранения неисправности необходимо запрограммировать брелок в память процессорного блока. Например, в шерхан 5 это можно сделать соблюдая последовательность:

• На протяжении четырех секунд трижды провернуть ключ в замке зажигания.
• Дождаться одной вспышки аварийной сигнализации. Это подтвердит успешный вход в режим программирования.
• Нажать на клавишу I брелка. Временной интервал от вспышки аварийки не должен превышать четыре секунды.
• Об записи брелка в память процессорного модуля сообщит одинарная вспышка сигнализации.

Если во время пункта три не уложиться в четырехсекундный интервал, то охранная система выйдет из программирования, активировав режим «Валет».

Противоугонка с bluetooth — зачем она нужна

Сигналки давно перестали быть чисто охранными системами, теперь они что-то большее. Как и современные мобильные телефоны уже не только для звонков. Из последних ноу-хау — прикрученный к сигналке модуль bluetooth. Выяснили, что он дает.

Давайте для начала определимся: чего мы вообще ждем от дополнительной противоугонки при установке ее на автомобиль? Правильно — тешим себя надеждой, что уж теперь-то вскрыть машину для хулиганов станет практически невозможно, а значит, и вещи целы, и за руль незваный гость не попадет.

Статистику того, как часто угоняются автомобили с дополнительной охраной, никто не ведет. Косвенно о подобных инцидентах можно судить по форумам автовладельцев и их постах в соцсетях. Сами производители, понятное дело, говорят, что практически в 100% случаев уезжают от хозяев машины без сигналок. Или с ними, но по причине халатности самих автовладельцев: злоумышленники получили доступ к ключу, дверь не была закрыта и т.д.

Что же должно удержать угонщиков от соблазна? Главное, чем обладают современные охранные системы, — шифрование стандарта AES 128, как, к примеру, у Scher-Khan Mobicar. Advanced Encryption Standard — симметричный алгоритм блочного шифрования, принятый правительством США за эталон. Его 128-битная версия используется в финансовом секторе, в оборонке, в IT-индустрии: даже при наличии современного оборудования подобрать верный пароль из всех вариантов задача не из простых. Вот почему чаще всего угоны в таких случаях возможны лишь после того, как злоумышленник завладеет ключом жертвы или пропишет дополнительный брелок в сигнализацию.

Меж тем сигналки уже давно ушли от чисто охранных систем, став чем-то большим. Как и современные мобильные телефоны уже не просто звонят. Скажем, в морозы и холод поможет автозапуск, GPS-модуль отслеживает местонахождение машины, датчик наклона позволит вовремя спохватиться, когда ваш автомобиль забирает эвакуатор (а может, это и не эвакуатор вовсе?), а система предупреждения об экстренном торможении (до сих пор такая была лишь на премиальных авто) просигнализирует об опасности едущих сзади и т.д. Эти и другие функции (всего в современных сигналках их насчитывается до семидесяти!) доступны и настраиваемы со смартфона или брелока. Но мобильники из-за всевозможных помех и особенностей покрытия сетей не всегда «видят» машину, а брелоки слишком громоздки, чтобы носиться с ними все время.

В первом поколении Scher-Khan Mobicar у брелока была внешняя антенна, которая, в отличие от внутренней, обеспечивала бо

льшую дальность действия на менее загруженной частоте 868 МГц — до 1000 м. В условиях города весьма недурно. Но когда автопроизводители предлагают и вовсе избавляться от ключей за счет системы бесключевого доступа и пуска двигателя (что, как нам удалось убедиться , не всегда безопасно), лишняя висюлька на связке представляется рудиментом.

Решение нашлось элегантное. А что, если в качестве брелока-метки будет выступать… смартфон владельца авто? Такая возможность появилась у более продвинутого Mobicar 2. Как это работает? У охранной системы появился модуль bluetooth (версия 4.1 с низким энергопотреблением и все тем же шифрованием AES 128). Дальность действия, конечно, ниже (до 100 м за счет Bluetooth Smart), но ниже и стоимость в отличие от GSM-решений. Управление и настройки здесь тоже со смартфона (как у топовых моделей), но поскольку передача данных происходит напрямую через «синий зуб», а не через сервер, контакт почти молниеносный.

Из приятных бонусов: при активации в настройках функции «иммобилайзер», автомобиль будет невозможно завести, если рядом нет смартфона. Даже если рядом будет обычный брелок. Еще один плюс — автоматическое снятие и постановка на охрану при приближении или удалении хозяина. Удобно, если руки заняты сумками и пакетами и воспользоваться брелоком или смартфоном затруднительно.

Не обошлось, впрочем, и без проблем, с которыми разработчик борется на регулярной основе. Например, поначалу для работы фирменного приложения на Андроидах нужна была операционная система не ниже версии 6.0 — сигналка попросту отказывалась сопрягаться с более старыми мобильниками (а ведь таких устройств в обращении немало). Да и bluetooth как канал связи имеет небольшую дальность действия в городских условиях. Скажем, во время нашего теста Scher-Khan Universe 3 с GSM-модулем я выезжал из редакции на метро, запускал из вагона подземки двигатель припаркованного на перехватывающей парковке автомобиля и на выходе имел прогретый салон. Здесь такой фокус не пройдет.

С другой стороны, за рубежом от умных функций при использовании GSM приходилось отказываться — роуминг-то недешев! А тут, пусть и на недалекое расстояние, сигнал машине послать можно. Впрочем, самый важный функционал — тот же автозапуск зимой — можно реализовать по старинке, при помощи брелока.

Наконец, о цене вопроса. Само наличие bluetooth-модуля (а это дополнительные функции иммобилайзера, активной метки/свободные руки и защита от кражи ключа автомобиля) дополнительно оценено в 1500 рублей. Cтоит оно того? На мой взгляд, вполне. Для сравнения: если вместе с установкой Mobicar 2 обходится в 23 тыс. руб., то «старший брат» Universe 3 — во все 45 тысяч.

PS: Пишите в комментариях, установлена ли на вашем автомобиле дополнительная охранная система и какими ее функциями (помимо чисто охранных, разумеется) вы пользуетесь, а какие считаете баловством и излишеством.

Технические характеристики

Автосигнализация Шерхан Моби Кар 2 имеет хорошие технические характеристики. Пластиковый корпус процессорного блока отличается компактными размерами — 79х73х17 мм. Его вес составляет 60 г. Температурный диапазон работы: -40…+85°С. Устройство работает по технологии Bluetooth. Диапазон частот — 2400-2483,5 МГц.

Брелок в пластиковом корпусе защищен от пыли и влаги (уровень защиты IP-40). Это надежное устройство, которое работает от стандартной батарейки ААА (1,5 В). Максимальный радиус действия брелока — 2000 м (при отсутствии различных помех и препятствий для сигнала, например, в большом городе).

Комплектация

В комплектацию системы Шерхан Моби Кар 2, помимо самого процессорного блока, входят:

• брелок-коммуникатор, оснащенный ЖК-дисплеем;
• разъемы (16- и 22-контактный, последний — с датчиком температуры);
• сирена;
• реле блокировки;
• датчик капота (багажника);
• антенный модуль, оснащенный индикатором состояния системы, и шлейф для его подключения.

Также пользователь найдет в коробке руководство по настройке и эксплуатации оборудования, наклейки, схему установки и т.д.

Функции

Преимуществом системы являются широкие функциональные возможности. Помимо самой постановки на охрану и запуска режима тревоги, предусмотрены и другие функции. К их числу относятся:

1. Функция «Иммобилайзер». В данном случае смартфон или планшет выступают в качестве метки, подтверждающей личность водители. Разрешение на запуск двигателя поступает через мобильное приложение.
2. Защита при краже брелока. Эта функция не дает отключить охрану при наличии только брелока без мобильного приложения.
3. Напоминание о пропущенных тревогах появлением короткого звукового сигнала каждые 10 секунд. При этом на экран брелока будет выведен соответствующий символ.

Чтобы активировать функцию «Автозапуск», следует поставить автомобиль на охрану, а затем нажать на кнопку «3» и удерживать ее в течение 2 секунд. Через некоторое время брелок начнет издавать характерный звуковой сигнал, который подтверждает запуск двигателя. Для того чтобы остановить двигатель, следует снова нажать кнопку «3» и удерживать ее. Это завершит автозапуск.

Преимущества и недостатки

К числу преимуществ, которыми обладает автосигнализация Шерхан Мобикар 2, относятся:

• возможность управления системой со смартфона, в т.ч. через мобильное приложение;
• простая настройка параметров, для чего используется графический тач-интерфейс;
• большая дальность действия брелока (запустить двигатель можно с расстояния 1200 м, получить информацию о тревоге — на расстоянии 2000 м);
• компактный основный блок, оснащенный встроенными силовыми микрореле и антенным модулем;
• возможность использования смартфона как беспроводной метки-иммобилайзера, что важно в случае потери ключей с брелоком.

Недостатков автосигнализация Шерхан Мобикар2 не имеет. Но некоторые пользователи отмечают, что сталкивались с трудностями, когда разбирались в работе мобильного приложения.

Как включить автозапуск шерхан 5 с кнопкой старт стоп

Прозвучит звуковой сигнал, световые приборы моргнут единожды.

• Выберите в меню нужную опцию (2-20), кликая по кнопке 4 двадцать раз. Каждое нажатие должно сопровождаться звуковым и световым сигналами.
• По истечении нескольких секунд устройство подтвердит правильность выбора нужного режима двадцатью писками.
• Пуск двигателя с пульта программируется кнопкой 4. Подтверждение тому – четыре звуковых сигнала и моргания аварийки.

После этого удерживайте на брелоке клавишу 2 в течение двух сек.

Машина будет поставлена на охрану и произойдёт запуск двигателя. Фары загорятся один раз, прозвучит сигнал. На брелоке послышится тональный писк, а на дисплее появится информация о работе мотора.

Как установить

Сигнализация Шерхан Мобикар устанавливается так же, как и любая другая подобная система. Теоретически это можно сделать самостоятельно, хотя лучше доверить установку центрального блока специалисту, поскольку профессионал знает, как лучше сделать это, не затрагивая электронные системы автомобиля. Это то, что касается аппаратной части, но не стоит забывать и о программном обеспечении.

Для корректной работы системы нужно скачать на смартфон или планшет мобильное приложение, с помощью которого можно управлять сигнализацией, проверять ее состояние, менять настройки.

Компания разработала отдельно приложения под Android и iOS. Скачать их можно на официальном сайте.

Но установки приложения недостаточно. Для того чтобы смартфон или планшет могли работать с сигнализацией, нужно выполнить процедуру сопряжения, которая детально рассмотрена в инструкции пользователя. Используется для этого технология Bluetooth.

Инструкция по эксплуатации

Пользоваться системой легко, тем не менее, стоит предварительно прочитать инструкцию по эксплуатации, поскольку есть целый ряд нюансов, связанных и использованием смартфона или планшета.

Для начала производится настройка системы. Автомобилисту стоит изучить инструкцию, чтобы уверенно пользоваться меню и не путаться в значках различных функций.

Главное, что нужно знать — это режим постановки на охрану.

Предварительно следует выключить зажигание, закрыть багажник, капот и двери. Если что-то останется открытым, система подаст звуковой сигнал. Для перехода в режим охраны нужно нажать кнопку «I». После на экране появится символ закрытого замка. Это означает, что автомобиль поставлен на охрану.

Руководство пользователя рассматривает несколько способов постановки на охрану. Например, если удерживать кнопку до того, как прозвучит короткий звуковой сигнал брелока, машина 1 раз мигнет, и нужный режим запустится без сигнала автомобиля.

Кроме того, в инструкции рассматриваются правила автоматического запуска, включения подсветки и множество других нюансов, которые в ходе эксплуатации автомобилисту проще запомнить. Дополнительно в руководстве пользователя описаны случаи включения режима тревоги и автоматического отключения охраны.

Неисправности автосигнализации Scher-Khan Magicar 12 и способы их устранения

Неисправность	Причина/устранение
При нажатии на кнопку брелока дверной замок не запирает	Повреждение линии электрического питания / Прозвон, проверка контура мультиметром. Замена проводки
Низкий заряд источника питания в брелоке / Установка нового
Механическое повреждение передатчика / Проба активации запасным брелоком
В неподвижном положении машины срабатывают сенсоры движения	Недостаточный заряд аккумуляторной батареи / Подзарядка по мере необходимости
Поочередное отключение сенсоров для обнаружения неисправного
Постановка под охрану сопровождается дополнительными звуковыми сигналами	Повреждение линии электрической проводки / Прозвон мультиметром, замена кабеля
Короткое замыкание в цепи питания автомобиля / Проверка, идентификация источника

Автосигнализация Scher-Khan Mobicar 2 — защитная система, в которой реализовано сразу несколько инновационных решений. Благодаря технологии Bluetooth возможно управление как с брелока, так и со смартфона. Причем марка телефона значения не имеет, все функции работают как с ОС Android, так и с iOS. При этом использование смартфона позволяет отображать больший объем данных, по сравнению с брелком.

Обрыв шлейфа

В случае обрыва одного из проводков в шлейфе может пропасть исполнение части команд, подаваемых с пульта. Реже после порыва соединения нет связи с брелком полностью. Для исправления ситуации необходимы определенные электротехнические способности.

Первым делом следует произвести прозвонку с помощью мультиметра или омметра каждого провода внутри шлейфа. Наиболее часто обрыв случается в месте перегиба или около клеммной колодки. После обнаружения повреждения требуется подпаять оборвавшийся контакт или заменить шлейф на новый.

Технические характеристики

Автосигнализация Шерхан Моби Кар 2 имеет хорошие технические характеристики. Пластиковый корпус процессорного блока отличается компактными размерами — 79х73х17 мм. Его вес составляет 60 г. Температурный диапазон работы: -40…+85°С. Устройство работает по технологии Bluetooth. Диапазон частот — 2400-2483,5 МГц.

Брелок в пластиковом корпусе защищен от пыли и влаги (уровень защиты IP-40). Это надежное устройство, которое работает от стандартной батарейки ААА (1,5 В). Максимальный радиус действия брелока — 2000 м (при отсутствии различных помех и препятствий для сигнала, например, в большом городе).

Комплектация

В комплектацию системы Шерхан Моби Кар 2, помимо самого процессорного блока, входят:

• брелок-коммуникатор, оснащенный ЖК-дисплеем;
• разъемы (16- и 22-контактный, последний — с датчиком температуры);
• сирена;
• реле блокировки;
• датчик капота (багажника);
• антенный модуль, оснащенный индикатором состояния системы, и шлейф для его подключения.

Также пользователь найдет в коробке руководство по настройке и эксплуатации оборудования, наклейки, схему установки и т.д.

Функции

Преимуществом системы являются широкие функциональные возможности. Помимо самой постановки на охрану и запуска режима тревоги, предусмотрены и другие функции. К их числу относятся:

1. Функция «Иммобилайзер». В данном случае смартфон или планшет выступают в качестве метки, подтверждающей личность водители. Разрешение на запуск двигателя поступает через мобильное приложение.
2. Защита при краже брелока. Эта функция не дает отключить охрану при наличии только брелока без мобильного приложения.
3. Напоминание о пропущенных тревогах появлением короткого звукового сигнала каждые 10 секунд. При этом на экран брелока будет выведен соответствующий символ.

Чтобы активировать функцию «Автозапуск», следует поставить автомобиль на охрану, а затем нажать на кнопку «3» и удерживать ее в течение 2 секунд. Через некоторое время брелок начнет издавать характерный звуковой сигнал, который подтверждает запуск двигателя. Для того чтобы остановить двигатель, следует снова нажать кнопку «3» и удерживать ее. Это завершит автозапуск.

Преимущества и недостатки

К числу преимуществ, которыми обладает автосигнализация Шерхан Мобикар 2, относятся:

• возможность управления системой со смартфона, в т.ч. через мобильное приложение;
• простая настройка параметров, для чего используется графический тач-интерфейс;
• большая дальность действия брелока (запустить двигатель можно с расстояния 1200 м, получить информацию о тревоге — на расстоянии 2000 м);
• компактный основный блок, оснащенный встроенными силовыми микрореле и антенным модулем;
• возможность использования смартфона как беспроводной метки-иммобилайзера, что важно в случае потери ключей с брелоком.

Недостатков автосигнализация Шерхан Мобикар2 не имеет. Но некоторые пользователи отмечают, что сталкивались с трудностями, когда разбирались в работе мобильного приложения.

Настройки модели MAGICAR

Данная модель автосигнализации отличается высоким уровнем надежности и легкости управления. Чтобы не возникло ошибок в процессе настройки системы автозапуска, не забудьте заглушить двигатель и включить режим охраны.

Вот несколько полезных команд, выполняемых с брелока:

На дисплее брелока отобразится меню, нажмите коротко IV для выставления таймера.
Настройка времени таймера	Выберите часы или минуты коротким нажатием III, при этом I – уменьшение показателя, а II – увеличение.	На экране отобразится выбранный параметр, для сохранения коротко нажать на IV.
Автозапуск по температуре	Для отключения и включения функции в меню выставления времени зажмите III. Чтобы менять показатели в пределах от -30⁰С до 0 ⁰С с шагом в 5 нажимайте коротко на I или II соответственно.	Для сохранения и перехода к выставлению установки напряжения нажмите коротко на IV.

Функция	Какие кнопки нажимать
Автозапуск по таймеру	Полсекунды удерживать II и IV одновременно.
Вход в меню для задания параметров программ	Держать 2 секунды вместе I + II или I + IV для входа во второе меню.
Дистанционный запуск мотора	2 секунды держите кнопку II. Запрограммировать время можно на 5, 15, 25 и 45 минут.

Рассчитывайте время прокрутки стартера, чтобы автомобиль успел прогреться до вашего к нему прихода.

Все системы сигнализации Шерхан обладают высокой надежностью, поэтому все неисправности в настройках чаще всего вызваны неумением автовладельцев пользоваться охранной системой. Внимательно читайте инструкции по эксплуатации, чтобы не возникало трудностей.

Как установить

Сигнализация Шерхан Мобикар устанавливается так же, как и любая другая подобная система. Теоретически это можно сделать самостоятельно, хотя лучше доверить установку центрального блока специалисту, поскольку профессионал знает, как лучше сделать это, не затрагивая электронные системы автомобиля. Это то, что касается аппаратной части, но не стоит забывать и о программном обеспечении.

Для корректной работы системы нужно скачать на смартфон или планшет мобильное приложение, с помощью которого можно управлять сигнализацией, проверять ее состояние, менять настройки.

Компания разработала отдельно приложения под Android и iOS. Скачать их можно на официальном сайте.

Но установки приложения недостаточно. Для того чтобы смартфон или планшет могли работать с сигнализацией, нужно выполнить процедуру сопряжения, которая детально рассмотрена в инструкции пользователя. Используется для этого технология Bluetooth.

Инструкция по эксплуатации

Пользоваться системой легко, тем не менее, стоит предварительно прочитать инструкцию по эксплуатации, поскольку есть целый ряд нюансов, связанных и использованием смартфона или планшета.

Для начала производится настройка системы. Автомобилисту стоит изучить инструкцию, чтобы уверенно пользоваться меню и не путаться в значках различных функций.

Главное, что нужно знать — это режим постановки на охрану.

Предварительно следует выключить зажигание, закрыть багажник, капот и двери. Если что-то останется открытым, система подаст звуковой сигнал. Для перехода в режим охраны нужно нажать кнопку «I». После на экране появится символ закрытого замка. Это означает, что автомобиль поставлен на охрану.

Руководство пользователя рассматривает несколько способов постановки на охрану. Например, если удерживать кнопку до того, как прозвучит короткий звуковой сигнал брелока, машина 1 раз мигнет, и нужный режим запустится без сигнала автомобиля.

Кроме того, в инструкции рассматриваются правила автоматического запуска, включения подсветки и множество других нюансов, которые в ходе эксплуатации автомобилисту проще запомнить. Дополнительно в руководстве пользователя описаны случаи включения режима тревоги и автоматического отключения охраны.

Инструкция по эксплуатации автомобильной сигнализации Scher-Khan MOBICAR 2.

Характеристика сигнализации бренда Scher-Khan

Известный на автомобильном рынке бренд сигнализации SCHER-KHAN, принадлежащий российской компании МЕГА-Ф уже более десяти лет занимается разработкой оборудования для защиты автомобилей от угона. За это время производитель сумел накопить немалый опыт и заслужить признание потребителей, так что сегодня его вполне можно считать одним из лидеров российского рынка.

Впервые сигнализации, изготовленная под брендом Шерхан, появилась на рынке ещё в 1998 году, и это сразу стало знаковым событием для отечественных автомобилистов. Прежде всего, сигнализации производителя Шерхан примечательна тем, что при её создании не использовались программные наработки или комплектующие других производителей — всё создано практически с нуля.

Руководство пользователя

Содержание

1 ВВЕДЕНИЕ 2 КОМПЛЕКТАЦИЯ СИСТЕМЫ 3 НАЧАЛО РАБОТЫ С СИСТЕМОЙ

• Подготовка брелока к работе
• Основное назначение кнопок брелока

4 СИМВОЛЫ ДИСПЛЕЯ

• Индикаторы режимов охраны и тревоги
• Индикаторы режимов работы автозапуска
• Индикаторы режимов работы прочие

5 ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ

• Включение режима охраны без звуковых сигналов автомобиля
• Отключение датчика удара на текущий период охраны
• «Вежливая подсветка» при включении режима охраны
• Долговременное выключение звуковых сигналов автомобиля

6 РЕЖИМ ТРЕВОГИ

• Функция напоминания о пропущенных тревогах

7 ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ

• Индикация тревог
• Выключениe режима охраны без звуковых сигналов автомобиля
• Аварийное выключение режима охраны
• Автоматический возврат в режим охраны

8 РЕЖИМ «АВТОСЕРВИС»

• Включение режима «Автосервис» с помощью кнопки на антенном модуле
• Включение и выключение режима «Автосервис» с помощью брелока

9 ВКЛЮЧЕНИЕ РЕЖИМА «ПАНИКА» 10 ПОИСК АВТОМОБИЛЯ НА СТОЯНКЕ 11 ВЫЗОВ ВЛАДЕЛЬЦА АВТОМОБИЛЯ 12 ВКЛЮЧЕНИЕ ПОДСВЕТКИ ДИСПЛЕЯ 13 ОПРОС СОСТОЯНИЯ АВТОМОБИЛЯ 14 БЛОКИРОВКА КНОПОК БРЕЛОКА 15 УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ КАНАЛАМИ 16 ДИСТАНЦИОННОЕ ОТПИРАНИЕ БАГАЖНИКА 17 ПОДГОТОВКА К ЗАПУСКУ АВТОМОБИЛЯ С МКПП 18 АВТОЗАПУСК

• Дистанционный запуск двигателя
• Настройка автоматического запуска двигателя
• Начало движения в режиме автоматического запуска
• Программирование тахометрического сигнала

19 ТУРБОТАЙМЕР 20 ПАРКОВКА С РАБОТАЮЩИМ ДВИГАТЕЛЕМ 21 МОБИЛЬНОЕ ПРИЛОЖЕНИЕ 22 СПРАВОЧНАЯ ИНФОРМАЦИЯ

• Технические характеристики
• Датчик удара
• Долговременное отключение датчика удара
• Датчики наклона и движения
• Датчик аварийного торможения
• Измененние PIN-кода
• Регистрация брелоков в памяти системы
• Действие системы при нажатии кнопок брелока
• Меню No 1
• Меню No 2
• Дополнительно приобретаемые компоненты
• Коды ошибок автозапуска

Как настроить автосигнализацию MOBICAR

В системе MOBICAR реализованные современные разработки в области охраны автомобиля от угона. В комплектацию входит компактный брелок управления, цифровые датчики удара, небольшой процессорный блок. Разобраться в настройке несложно, несмотря на большое количество встроенных функций.

Среди основных функций, которые необходимо настроить, в автосигнализации MOBICAR есть:

• автозапуск автомобиля;
• настройка автоматического включения сигнализации;
• регулировка чувствительности;
• включение и отключения датчика удара.

Первое, чему стоит научиться, заводить и глушить машину с брелка. Это удобная функция, позволяющая прогреть машину в зимнее время, пока вы выходите из дома. Или выключить двигатель, если вы надолго задержались в магазине, чтобы не перегревать транспорт.

Настраиваем автозапуск двигателя

Запустить мотор дистанционно с брелка можно только в режиме охраны. Для транспортного средства с МКПП необходимо провести подготовку к запуску, для этого:

1. При работающем двигателе и закрытых дверях, а также включенном стояночным тормозом и опущенной педалью тормоза нажмите на кнопку III брелка.
2. Если в авто установлен замок зажигания, то ключ необходимо вынуть при вышеописанных условиях. При наличии кнопки Старт/Стоп ее нажимать не надо.
3. После проделанных манипуляций, выйдите из машины и нажмите кнопку охраны (коротко нажмите на кнопку I).

Чтобы провести автозапуск Scher-Khan на данной модели сигнализации, необходимо нажать следующие кнопки:

1. Долгое нажатие на «III», при этом на брелоке появится изображение дыма, что означает запуск мотора.
2. Начнется обратный отсчет времени автозапуска, для его перезагрузки, коротко нажмите на ту же кнопку.
3. Чтобы выключить режим удерживайте III на брелоке до звукового сигнала.

Установить время автозапуска можно вручную, а также выбрать режим отключение мотора по заданной температуре. Для этого:

Функция	Последовательность нажатия кнопок	Как отреагирует брелок или авто
Зайти в меню №1 для настройки	При выключенном двигателе. удерживайте I + IV	На дисплее брелока отобразится меню, нажмите коротко IV для выставления таймера.
Настройка времени таймера	Выберите часы или минуты коротким нажатием III, при этом I — уменьшение показателя, а II — увеличение.	На экране отобразится выбранный параметр, для сохранения коротко нажать на IV.
Автозапуск по температуре	Для отключения и включения функции в меню выставления времени зажмите III. Чтобы менять показатели в пределах от -30⁰С до 0 ⁰С с шагом в 5 нажимайте коротко на I или II соответственно.	Для сохранения и перехода к выставлению установки напряжения нажмите коротко на IV.

Выставляя время прогрева, необходимо учитывать климатический режим, а также можно выбрать функции утреннего и вечернего автозапуска.Таким простыми манипуляциями с брелоком вы можете поставить на автозапуск любой автомобиль. Не стоит забывать, что с МКПП необходимо провести предварительную подготовку по описанной выше инструкции.

Переход к управлению авто после автозапуска

Проведя дистанционный запуск двигателя, следует получить управление автомобилем в свои руки, когда вы до него добрались. Для этого:

• нажмите педаль тормоза;
• отключите стоячий тормоз;
• уберите АКПП из режима парковки.

При этом нажимать на брелоке ничего не надо. Выполнив одну из перечисленных манипуляций, вы услышите звуковой сигнал и одно моргание фар, что свидетельствует об отключении автозапуска.

Возможные ошибки при включении функции автозапуска

Если не выполнять условия для включения автозапуска, то система будет выдавать ряд ошибок, которые необходимо устранить. Среди всех кодов на брелоке встречаются:

• ER:01 — включен мотор, необходимо заглушить машину для продолжения настроек;
• 02 — включенное зажигание: выключите и вытащите ключ, чтобы работать дальше с сигнализацией;
• 03 — открыта дверь. При незаблокированных дверях не включается режим охраны;
• 04 — открыт капот;
• 05 — не ставится на автозапуск из-за отсутствия подготовки в машинах с МКПП;
• 06 — не включен стоячий тормоз;
• 07 — зажата педаль тормоза;
• 08 — не работает мотор, стоит провести запуск двигателя и продолжит настройки;
• 09 — открыт багажник;
• 10 — неверно выставлено зажигание;
• 11 — 19 — была тревога.

Если не работает автозапуск авто с брелока, проверьте наличие данных ошибок, а также правильность установки самой сигнализации. Первичной настройкой и монтажом должен заниматься специалист автосервиса, чтобы избежать плачевных последствий с выходом устройства из строя.

Важно! Чтобы корректно и быстро установить время автозапуска или настроить сигнализацию, внимательно изучайте инструкцию по эксплуатации, где подробно описаны все функции устройства.

Если автоматический запуск двигателя на сигнализации Шерхан невозможен, то при нажатии второй кнопки брелка на 2 секунды (для включения автозапуска двигателя), брелок с обратной связью подаст тройной звуковой сигнал, а на дисплее может появится надпись FAIL (появляется не на всех моделях Шерхан) и индикация зоны, вызвавшей отказ выполнения автозапуска двигателя. Сирена подаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую автозапуску.

Scher-Khan Magicar 5 (коды ошибок)

Одна вспышка – двигатель работает Две вспышки – включено зажигание Три вспышки – открыта дверь Четыре вспышки – открыт багажник/капот Пять вспышек – не выполнено резервирование запуска для механической трансмиссии

Scher-Khan Magicar 4

Одна вспышка – двигатель работает Две вспышки – включено зажигание Три вспышки – открыта дверь Четыре вспышки – открыт багажник/капот Пять вспышек – выключен стояночный тормоз или нажата педаль тормоза Шесть вспышек – не выполнено резервирование запуска для ручной коробки передач.

Scher-Khan Magicar A

Одна вспышка – двигатель работает Две вспышки – включено зажигание Три вспышки – открыта дверь Четыре вспышки – открыт багажник/капот Пять вспышек – не выполнено резервирование запуска для механической трансмиссии

Scher-Khan Logicar 2

Вспыхнет один раз — работает двигатель Вспыхнет два раза — включено зажигание Вспыхнет три раза — открыта дверь Вспыхнет четыре раза — открыт капот или багажник Вспыхнет пять раз — не выполнено резервирование запуска для механической коробки передач Вспыхнет шесть раз — выключен стояночный тормоз Вспыхнет семь раз — нажата педаль тормоза

Scher-Khan Logicar 3 4 5i 6i

Вспыхнет один раз — работает двигатель Вспыхнет два раза — включено зажигание Вспыхнет три раза — открыта дверь Вспыхнет четыре раза — открыт капот или багажник Вспыхнет пять раз — не выполнено резервирование запуска для механической коробки передач Вспыхнет шесть раз — выключен стояночный тормоз Вспыхнет семь раз — нажата педаль тормоза Вспыхнет восемь раз — не запрограммировано значение тахометрического сигнала

Коды ошибок Шерхан для Logicar A и 1

Если автоматический запуск двигателя на Шерхан Logicar 1 и А невозможен, то при нажатии кнопки 2 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал и на дисплее появится символ контактной зоны, вызвавшей отказ выполнения автозапуска двигателя. Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую автозапуску.

Scher-Khan Logicar A

Код ошибки 01 работает двигатель — вспыхнет один раз Код ошибки 02 включено зажигание — вспыхнет два раза Код ошибки 03 открыта дверь — вспыхнет три раза Код ошибки 04 открыт капот или багажник — вспыхнет четыре раза Код ошибки 05 не выполнено резервирование запуска для ручной коробки передач или выключен стояночный тормоз — вспыхнет пять раз Код ошибки 06 не прописаны обороты — вспыхнет восемь раз

Scher-Khan Logicar 1

Код ошибки 02 включено зажигание — вспыхнет два раза Код ошибки 03 открыта дверь — вспыхнет три раза Код ошибки 04 открыт капот или багажник — вспыхнет четыре раза Код ошибки 05 не выполнено резервирование запуска для ручной коробки передач или выключен стояночный тормоз — вспыхнет пять раз

Коды ошибок Шерхан на брелке в виде Er

Если автоматический запуск двигателя невозможен, то при нажатии кнопки 2 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал и на дисплее появится информация о неудавшемся автозапуске с указанием на брелке кода ошибки (Er05, Er08 и т.д). Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.

Scher-Khan Magicar 7 и 9

Er01 Работает двигатель — вспыхнет один раз Er02 Включено зажигание — вспыхнет два раза Er03 Открыта дверь — вспыхнет три раза Er04 Открыт капот или багажник — вспыхнет четыре раза Er05 Не выполнено резервирование запуска для ручной коробки передач — вспыхнет пять раз Er06 Выключен стояночный тормоз — вспыхнет шесть раз Er07 Нажата педаль тормоза — вспыхнет семь раз Er08 Не удалось запустить двигатель — вспыхнет восемь раз

Scher-Khan Magicar 11 12

Er01 Работает двигатель — вспыхнет один раз Er02 Включено зажигание — вспыхнет два раза Er03 Открыта дверь — вспыхнет три раза Er04 Открыт капот или багажник — вспыхнет четыре раза Er05 Не выполнено резервирование запуска для ручной коробки передач — вспыхнет пять раз Er06 Выключен стояночный тормоз — вспыхнет шесть раз Er07 Нажата педаль тормоза — вспыхнет семь раз Er08 Не запрограммировано значение тахометрического сигнала — вспыхнет восемь раз

Scher-Khan M10 M20 и Mobicar 1 2 A B

В случае некорректной работы автоматического запуска на дисплее брелка отображаются следующие коды ошибок:

Er01 Двигатель работает Er02 Включено зажигание Er03 Открыта дверь Er04 Открыт/открылся капот Er05 Отсутствует подготовка к автозапуску для МКПП Er06 Не включен стояночный тормоз или положение Er07 Нажата педаль тормоза Er08 Двигатель не работает или система не получает сигнал о работе двигателя Er09 Открыт багажник Er10 Выключено или выключилось зажигание Er11 Запрет запуска: была тревога по питанию (сброс системы) Er12 Запрет запуска: была тревога по зажиганию Er13 Запрет запуска: была тревога по двери Er14 Запрет запуска: была тревога по капоту Er15 Запрет запуска: была тревога по багажнику Er16 Запрет запуска: была тревога по датчику движения Er17 Запрет запуска: была тревога по датчику наклона Er18 Прерывание запуска: была тревога по датчику удара Er19 Прерывание запуска: была тревога по внешнему датчику

Scher-Khan M30 и Mobicar 3

Er:01 Двигатель работает Er:02 Включено зажигание Er:03 Открыта дверь Er:04 Открыт/открылся капот Er:05 Отсутствует подготовка к дистанционному ил автоматическому запуску для МКПП Er:06 Не включён стояночный тормоз или «Parking» Er:07 Нажата педаль тормоза Er:08 Двигатель не работает или система не получает сигнал о работе двигателя Er:09 Открыт багажник Er:10 Выключено или выключилось зажигание Er:11 Запрет запуска: тревога по питанию (сброс системы) Er:12 Запрет запуска: была тревога по зажиганию Er:13 Запрет запуска: была тревога по двери Er:14 Запрет запуска: была тревога по капоту Er:15 Запрет запуска: была тревога по багажнику Er:16 Запрет запуска: была тревога по датчику движения Er:17 Запрет запуска: была тревога по датчику наклона Er:18 Прерывание запуска: была тревога по датчику удара Er:19 Прерывание запуска: была тревога по внешнему датчику Er:43 Предпусковой подогреватель не запустился

Scher-Khan Magicar 13 и 14

Если автоматический запуск двигателя невозможен, то при нажатии кнопки 4 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал, а на дисплее появится сообщение ОШИБКА СТАРТА с указанием кода ошибки на брелке, вызвавшей отказ выполнения автоматического запуска двигателя. Сирена подаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.

Er01 Работает двигатель — вспыхнет один раз Er02 Включено зажигание — вспыхнет два раза Er03 Открыта дверь — вспыхнет три раза Er04 Открыт капот или багажник — вспыхнет четыре раза Er05 Не выполнено резервирование запуска для механической коробки передач — вспыхнет пять раз Er06 Выключен стояночный тормоз — вспыхнет шесть раз Er07 Нажата педаль тормоза — вспыхнет семь раз Er08 Не запрограммировано значение тахометрического сигнала или исчерпаны попытки автозапуска — вспыхнет восемь раз или отсутствует.

Брелок Шерхан 5 иногда всплывает так называемая ошибка M5-2, при этом брелок вибрирует и пару раз пикнет и гаснет.

M5-2 на самом деле это не код, а номер прошивки брелка.

Данная ошибка вылазит при плохом заряде батарейки. При нажатии на кнопку брелка, допустим открытие, брелок уходит в спящий режим. Батарейки нужно использовать или с надписью “Alkaline” или Li-ion.

Как оказалось, Брелок Шерхан 5 не очень любит как слабую батарейку, так и излишне сильную. по этому при появлении данного числа, просто замените батарейку на новую, но только не солевую.

Автовладельцам полезно знать инструкцию по возможным неисправностям сигнализации Magicar 5, 6 и 7. Ведь все современные автомобили желательно оснащать противоугонными системами. Без этого невозможно застраховать автомобиль. Установка подобных систем является основным требованием любого страховщика. Да и в любом случае, качественная система сигнализации способна уберечь ваш автомобиль от угонов и краж.

Автовладельцам полезно знать инструкцию по возможным неисправностям сигнализации Magicar 5, 6 и 7. Ведь все современные автомобили желательно оснащать противоугонными системами. Без этого невозможно застраховать автомобиль. Установка подобных систем является основным требованием любого страховщика. Да и в любом случае, качественная система сигнализации способна уберечь ваш автомобиль от угонов и краж.
Противоугонка должна быть достаточно надежна и современна. Все производители таких систем стараются сделать их максимально надежными. Поэтому регулярно дорабатывают их с учетом отзывов покупателей и статистики угонов. Все слабые места в обязательном порядке прорабатываются. Это позволяет делать системы защиты все более надежными.

Общие характеристики

Инструкция по возможным неисправностям сигнализации Magicar 5, 6 и 7. Для начала необходимо ознакомиться с общими требованиями к установке этой сигнализации. Сигнализации Magicar могут использоваться на автомобилях с любым типом двигателей. Блок управления находится в салоне, что обеспечивает более высокую защиту от отключения его злоумышленниками.

В зависимости от настроек может использоваться в качестве системы автозапуска. Сигнализация способна работать в диапазоне температур от -40°C до 85°C. Имеется требование по напряжению бортовой, оно должно быть не менее 12 В. Все работы по установке и монтажу должны производиться опытными специалистами в сервисных центрах.

Как включить автозапуск

Поставить на автозапуск автосигнализацию можно кратким нажатием комбинации клавиш II и IV. Появление надписи TIMER проинформирует автовладельца об успешной активации функции.

Возможны четыре варианта работы:

Для установки автозапуска по таймеру требуется следовать указаниям в нижеприведенной таблице.

Шерхан 9 поддерживает автозапуск по температуре или бортовому напряжению сети. Для этого необходимо войти в меню программируемых функций с помощью кнопок I и IV. Перед пользователем появится возможность выбрать одно из значений температур, которое является наиболее оптимальным в данной ситуации.

Эксплуатация

Для полноценной работы с этой сигнализацией владельцу необходимо знать несколько правил. Касаются они правильной работы с пультом, а также постановки машины на сигнализацию. Поэтому основная часть инструкции посвящена именно этим действиям. Рассмотрим их более подробно:

• При транспортировке брелока в нем отсутствует элемент питания. Он находится отдельно от самого пульта. Перед началом работы его следует разместить в предназначенном для этого отсеке брелока. Для установки батареи, необходимо снять крышку с пульта управления.
• Крепится она с помощью пары фиксаторов, после просто сдвигается. Помните, что следует соблюдать полярность. Если графические символы отсутствуют, то устанавливать батарею следует минусом к антенне. Если все сделано правильно, то вы услышите мелодию, исходящую от брелока. Остается только установить крышку на место;
• Для постановки на охрану необходимо заглушить автомобиль, и выключить стартер. На автомобилях с механикой перевести рычаг коробки в нейтральное положение. Также не забудьте плотно закрыть все двери. После чего нажимают на кнопку «1» на пульте. На это должна однократным сигналом отозваться сирена, и 5 раз мигнут фары. Начинает мигать светодиод системы безопасности. На дисплее брелка загорается знак «замок».

В комплектации предусмотрены различные датчики и функции. Например, машина может вызвать хозяина в случае каких-либо проблем. Также сигнализация напомнит вам о незапертой двери. В таком случае, при постановке на охрану включится сирена, а на дисплее брелока высветится обозначение незапертой двери.

Режимы работы

Сигнализация Magicar имеет несколько различных спецрежимов работы. Это позволяет довольно быстро менять принцип постановки на охрану машины, в зависимости от требований в данный момент времени. Помимо основного имеются еще 2 режима:

• Режим паника делает невозможным удаленный запуск двигателя. Обычно его используют при постановке машины на стоянку в местах с неблагополучной криминогенной обстановкой. Для включения этого режима следует зажать на 2 секунды кнопку «1». Отключает этот режим таким же образом, после чего отпирают автомобиль обычным образом;
• Режим Valet. Для его активации нужно последовательно нажать кнопки «1» и «3». В таком состоянии можно отрыть автомобиль, но завести его невозможно. Часто именно такое состояние используют на мойках и в автосервисах.

На машинах с механической коробкой существует еще один режим, он не дает сработать удаленному запуску при включенной передаче. Что уберегает вас от самостоятельного движения автомобиля.

Неисправности

Самой часто встречающейся проблемой является отказ датчиков. Наиболее часто это происходит с расположенными в дверях приборами. Обычно причиной становится надлом проводов. Из-за этого блок управления сигнализацией определяет дверь как не запертую и начинает «голосить». Опознать проблему можно по индикатору на дисплее пульта. Осмотрите проводку, идущую к датчику в этой двери, и при необходимости замените провод.

Также может оказаться включенным режим «Valet». В таком случае завести машину окажется невозможным. Нужно попытаться отключить режим обычным способом. Если не получится, то придется менять сигналку целиком.

Иногда можно наблюдать полное нежелание сигнализации работать от брелока. Если при этом дисплей не горит, или на нем мигает метка низкого заряда батареи, то скорее всего проблема в разряженном элементе питания. Необходимо его заменить на новый. Также может сбиться настройка брелока. В таком случае придется перепрограммировать его. Для этого лучше обратиться к специалистам. Они смогут правильно провести «обучение» пульта. Более редким вариантом поломки является отказ антенны брелока.

Вызван он смещением кварцевого элемента. Проявляется в виде невозможности провести какие-либо действия с сигнализацией при помощи пульта. Если у вас имеется второй брелок, то просто проверьте работу сигнализации с его помощью. Если все работает, то причина в антенне. Сложнее выполнить проверку при отсутствии второго пульта. В таком случае придется вызвать мастера из сервисного центра. Он с помощью специальных приборов проверит работу брелока.

Если сигнализация совсем не включается, то вполне вероятно причина в отсутствии питания. Проверьте провода, подводящие ток к блоку сигнализации. Вполне вероятно, что один из них поврежден. В таком случае устранить проблему можно и самостоятельно. Другим признаком этой же проблемы является постоянно работающая сирена. Это связано с защитой противоугонки от отключения. При снятии клемм с аккумулятора, срабатывает защитный режим, и включается сирена. При обрыве проводов, питающих блок, он воспринимает случившееся как попытку угона, и включает сирену.

Самостоятельный ремонт пульта системы сигнализации.

Необходимые инструменты : Крестовая отвертка, паяльник, измерительный прибор. Первым делом, будет нужно разобрать пульт и совершить осмотр, обнаружив некачественно пропаянные участки или нарушений структуры корпуса платы. Дело в том, что при постоянных нажатиях на кнопки — плата деформируется от давления, что может привести к образованию микро — трещин. Удаляем с поверхности платы пыль и излишний налет. Не стоит промывать все элементы брелка спиртом или очищающей жидкостью. Пульты старого производства имеют свои особенности и попавший в них спирт с грязью — могут привести к неисправностям. Следующим шагом, будет проверка всех проводов — специальным прибором. Очень важно, проверить все кнопки, контролеры и световой индикатор на замыкание. Теперь проверим расход с нажатием кнопки на пульте. Если вы убедились, что расход брелка соответствует элементу, то пультом основная работа завершена. Возможно, что уже на данном этапе, работоспособность брелка возобновилась и следует подтвердить в действии.

Привяжите пульт

Одна из причин, почему не снимается с сигнализации машина Шерхан — отвязка брелка от центрального блока или замена пульта на новый. В охранной системе можно установить коды трех брелков. В зависимости от установленной программы можно выполнить работу без ПИН или с его применением. При добавлении четвертого брелка информация о первом пульте стирается и т. д. При пользовании одновременно двумя пультами код одного из них необходимо зафиксировать в памяти два раза.

Теперь рассмотрим, как запрограммировать устройство, если с помощью старого пульта не удается снять Шерхан с сигнализации. Сделайте следующие шаги:

• Выключите охрану аварийно (как это сделать, рассмотрено ниже).
• В течение четырех секунд трижды поверните ключ в замке зажигания из позиции OFF в положение ON, а после отключите зажигание. Аварийная сигнализация зажигается один раз и тем самым подтверждает вход в программные режим.

• Не позже, чем по истечении четырех секунд с момента первой вспышки, жмите клавишу I нового брелка. «Аварийка» должна сработать один раз.

На следующем шаге, если необходимо, запрограммируйте следующие два брелка. После каждой манипуляции «аварийка» будет мигать один раз. Для выхода из программирования не делайте ничего в течение 5-6 с. Если сигнализация Шерхан не отключается даже после привязки, причина может быть в другом.

При использовании ПИНа алгоритм действий такой:

1. В течение 4-х секунд трижды переместите ключ в замке зажигания из позиции OFF в ON.
2. Отключите зажигание.
3. За четыре секунды переместите ключи из позиции отключения во включение. Количество действий должно быть равно первой цифре кода. Через четыре секунды «аварийка» сработает один раз, что подтверждает возможность ввода второй цифры.
4. За четыре секунды поверните ключ и позиции отключения во включение с учетом второй цифры ПИН. Также должна быть одна вспышка «аварийки».
5. В течение четырех секунд жмите кнопку I, после чего аварийная сигнализация зажжется один раз.

Далее по такому же принципу можно запрограммировать остальные брелки, после чего не предпринимайте никаких действий для выхода из режима программирования.

Диагностика и настройка пульта сигнализации.

Опишем последовательность ремонта, в случае если глючит сигнализация. Для начала, нужно проверить работу светодиода на пульте сигнализации. В случаем, если световой индикатор горит тускло или не функционирует вовсе, необходимо заменить элемент питания. Большинство современных систем безопасности в машине (томагавк, шерхан или starline), работают от батареек 3, 6 или 12 В. Необходимо обратить внимание на исполнение корпуса батарейки, находящейся в вашем пульте. Батарейки любого вольтажа предоставляются в различном исполнении, поэтому важно не ошибиться при выборе. Рекомендуется, приобретать батарейки адаптированные под цифровые устройства, срок их эксплуатации достаточно долог и способствует исправной работе брелка. Работоспособность элементов питания, так же зависит от времени и температурных условий ее хранения.

Если, после замены элементов питания — работа сигнализации не налажена, следует совершить программную адаптацию (синхронизация) пульта. В данном случае, следует руководствоваться инструкцией конкретной сигнализации. Каждая марка (томагавк, шерхан, starline) и модель сигнализации, имеют свои технические характеристики и особенности. Чаще всего, необходимо вскрыть машину и в сопровождении звукового сигнала, отключить сигнализацию, путем нажатия кнопки программного режима. Где располагается данная кнопка, указано в инструкции. При помощи данного регулятора, на системах сигнализациях шерхан, starline и аналогичных, можно произвести аварийное отключение системы. При неправильном использовании данных регуляторов, появиться необходимость — отключить питание системы охраны, что может привести к необходимости обслуживания в сервисе.

Глюк брелка, так же может быть связан с множеством причин. Одна из которых — обилие более мощных радиоволн в зоне работы брелка, которые с легкостью перебивают его слабый сигнал. Так же, некорректная работа брелка может быть связана с сбоем синхронизации, к которому часто приводит — попытка запуска двигателя, при разряженном аккумуляторе. Охранные системы шерхан, как и любые другие — не терпят постоянных нажатий на кнопки, там где брелок не действует. При данных обстоятельствах, рекомендуется в правильной последовательности совершить разблокировку системы охраны в машине. Для этого, после отключения, согласно алгоритму — необходимо с дальности проверить правильное функционирование всех кнопок брелка. Если пульт, по прежнему неисправен, следует произвести синхронизацию — путем ряда оперативных нажатий на кнопки блокировки и ее снятия.

Отключите устройство аварийно

Если сигнализация Шерхан не снимается с охраны, попробуйте аварийно отключить охранную систему, а уже после искать неисправность. Для этого можно обойтись без брелка. Что касается вариантов открытия, здесь доступно два пути: с применением ПИН или без него. Аварийный доступ в автомобиль может пригодится, если авто не снимается с охраны из-за разрядки батареек, внутреннего повреждения системы или иных проблем.

Для доступа в автомобиль без кода, если Шерхан не снимается с охраны, сделайте следующее:

• Войдите в машину с помощью ключа.
• Не обращая на сигналы тревоги, в течение четырех секунд поверните ключ в замке зажигания из OFF в ON, а после отключите зажигание. В этом случае снимается звук.
• Через четыре секунды стартер разблокируется, система снимается с охраны и переходит в режим Валет.

Если сигнализация Шерхан не выключается, можно воспользоваться персональным кодом. Сделайте следующие шаги:

1. Откройте двери машины с помощью ключа и не обращайте внимания на тревогу.
2. За четыре секунды поверните ключ в замке из выключенного во включенное положение.
3. Отключите зажигание. Звук сигнализации выключается.
4. За четыре секунды поверните ключ в замке из позиции отключения во включение. Сделайте то количество поворотов с учетом первой цифры кода. Сигнализация должна сработать один раз.
5. В течении четырех секунд после вспышки ламп переместите ключ в замке из позиции OFF в положение ON. Количество поворотов должно соответствовать второй цифре. Световая индикация должна сработать один раз.
6. По аналогичному принципу сделайте количество поворотов с учетом третьей цифры.

Если код введен правильно, Шерхан 5 снимается с охраны, а сама систем переходит в Валет-режим. В случае ошибки охранная система возвращается к тревоге. Время на включение ограничивается 1,5 с. При трехкратном неправильном введении кода система запрещает его ввод в течение 20 минут.

Причины и их решение

Проверив состояние системы и определив причину неисправности, можно приступать к ремонту Scher-Khan Magicar 5. Во всех случаях нужно будет проводить несколько обязательных манипуляций, которые отличаются для каждой проблемы.

Севший элемент питания

На работоспособность брелока большое влияние оказывает качество используемого элемента питания. Поэтому специалисты рекомендуют использовать батарейки только тех марок, которые пользуются популярностью и хорошо зарекомендовали себя. В большинстве случаев на нажатие кнопок отказывается реагировать 5 модель Шерхан Магикар. Устранить неисправность можно путем выполнения таких действий:

1. Аккуратно вынимают батарейку.
2. С помощью мультиметра проверяют напряжение, которое не должно быть меньше 15% от номинала (3-6 В).
3. В случае заниженных показателей элемент питания утилизируют.
4. Ставят новую батарейку и закрывают крышку отсека.
5. Проверяют сигнализацию на работоспособность.

Неблагоприятные внешние условия

В некоторых случаях между охранной системой и брелоком нет сигнала из-за внешних факторов. Их наличие зависит от близости расположения крупного предприятия или аэропорта, объекты которых создают мощное электромагнитное поле. Оно создает радиопомехи и не дает возможности передать сигнал от пульта к устройству.

Способ решения проблемы:

1. Первым делом подносят брелок максимально близко к месту, где вмонтирован приемник охранной системы.
2. После этого нажимают кнопку разблокировки.
3. Если не удалось снять защиту, то придется отбуксировать автомобиль. В некоторых случаях бывает достаточно передвинуть его на 200-500 м.

Программные проблемы

Если после нажатия клавиш на пульте управления сигнализация не отвечает, то Шерхан Магикар 5 нужно будет перепрограммировать. Эту работу следует выполнять, руководствуясь инструкцией по эксплуатации. В противном случае можно только усугубить проблему и увеличить вероятность угона транспортного средства.

Устраняют ошибку следующим образом:

1. Открывают дверцу автомобиля и вставляют ключ в замок зажигания.
2. Там его поворачивают 3 раза в течение 4 секунд.
3. Ожидают вспышки сигнализации и переходят к программированию.
4. На брелоке нажимают кнопку «I».
5. Через несколько секунд фары автомобиля моргнут 1 раз, что будет свидетельствовать о завершении процесса привязки пульта к системе.

Обрыв шлейфа передатчика

Если диагностика показывает обрыв шлейфа, то есть высокая вероятность, что подаваемые команды не будут переданы охранной системе. В некоторых случаях такая проблема, характерная для всех моделей Scher-Khan Logicar и Magicar, полностью выводит из строя брелок.

Пошаговая инструкция по ремонту:

1. Мультиметром и омметром проверяют каждый провод внутри шлейфа.
2. Чаще всего обрыв происходит в местах перегиба, поэтому проводят их визуальный осмотр.
3. Затем ищут дефекты в другом проблемном месте — около клеммной колодки.
4. Обнаружив обрыв, аккуратно спаивают контакт.
5. Если это не помогло, то заменяют шлейф на новый.

Неисправность в передатчике

Самая сложная проблема возникает в том случае, если у сигнализации нет обратной связи с брелоком. При такой ситуации самостоятельно решить проблему будет трудно. Для этого нужно иметь знания в области электроники и опыт подобного ремонта.

При поломке передатчика лучше всего обратиться в сервисный центр, особенно если устройство новое и находится на гарантийном обслуживании. Специалисты быстро обнаружат проблему с помощью специального оборудования и устранят ее.

Если после установки сигнализации Scher-Khan Magicar 5 брелок не видит машину, то нужно точно определить причину появления неисправности. Правильно выполнив эту работу, можно будет выбрать наиболее подходящий вариант ремонта и самостоятельно исправить проблему.

Что делать, если Шерхан 5 все равно не снимается с охраны

Бывают ситуации, когда рассмотренные выше шаги не работают, и сигнализация Шерхан 5 или 7 из-за ошибки не выключается. В таком случае проблема может быть вызвана повреждением головного блока, антенны или иных механизмов. В самом простой ситуации будет достаточно разобрать брелок и почистить его. Но также причиной может быть неисправность проводки охранной системы, из-за чего не поступает питание, а авто не снимается с охраны. В это случае могут наблюдать и другие трудности (например, начнет срабатывать сигнализация, а на брелке показывать, что открыт багажник). Для решения проблемы может потребоваться самостоятельная диагностика или обращение к специалистам на СТО.

Теперь вы знаете, что делать, если Шерхан 5 не снимается с охраны, в чем могут быть причины, и какие шаги предпринять для решения проблемы. В комментариях поделитесь, как вы справляетесь с подобными ситуациями, и имели ли они место в вашей практике.

Видео

Канал «AvtoGSM» показал, как функционирует противоугонный комплекс Шерхан Магикар 9 после установки.

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Пожалуйста, напишите, что не так и оставьте рекомендации по статье

Оценить пользу статьи: (2 голос(ов), среднее: 4,50 из 5)

Все коды ошибок сигнализации Шерхан при автозапуске по моделям

Если автоматический запуск двигателя на сигнализации Шерхан невозможен, то при нажатии второй кнопки брелка на 2 секунды (для включения автозапуска двигателя), брелок с обратной связью подаст тройной звуковой сигнал, а на дисплее может появится надпись FAIL (появляется не на всех моделях Шерхан) и индикация зоны, вызвавшей отказ выполнения автозапуска двигателя. Сирена подаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую автозапуску.

Scher-Khan Magicar 5 (коды ошибок)

Одна вспышка – двигатель работает Две вспышки – включено зажигание Три вспышки – открыта дверь Четыре вспышки – открыт багажник/капот Пять вспышек – не выполнено резервирование запуска для механической трансмиссии

Scher-Khan Magicar 4

Одна вспышка – двигатель работает Две вспышки – включено зажигание Три вспышки – открыта дверь Четыре вспышки – открыт багажник/капот Пять вспышек – выключен стояночный тормоз или нажата педаль тормоза Шесть вспышек – не выполнено резервирование запуска для ручной коробки передач.

Scher-Khan Magicar A

Одна вспышка – двигатель работает Две вспышки – включено зажигание Три вспышки – открыта дверь Четыре вспышки – открыт багажник/капот Пять вспышек – не выполнено резервирование запуска для механической трансмиссии

Scher-Khan Logicar 2

Scher-Khan Logicar 3 4 5i 6i

Функциональные возможности охранной системы

Обновленное в 2011 году, устройство приобрело несколько дополнительных функций, а также были модернизированы устаревшие компоненты.

К ее недостаткам можно отнести то, что при низких температурах она может функционировать с перебоями. Если сравнивать с моделью 8S, функционал Магикар 8 выглядит устаревшим.

Сигнализация Шерхан Магикар 9 поставляется в комплекте со следующими изделиями:

• инструкция по эксплуатации и гарантийный талон;
• головное устройство, оснащенное микропроцессором;
• главный брелок с жидкокристаллическим дисплеем и функцией обратной связи;
• запасной коммуникатор без дисплея и двусторонней связи;
• датчик удара и наклона с проводом и клеммой для подключения;
• кнопка вызова пользователя к автомобилю;
• антенный модуль;
• датчик температуры двигателя;
• сирена;
• блокиратор силового агрегата с кабелем и разъемом;
• концевые переключатели, устанавливаемые на багажник или капот;
• набор установочных кабелей с 6-пиновыми клеммами и предохранителями;
• проводка для подключения антенного блока;
• электрическая цепь для внедрения новых модулей;
• четырехжильный кабель, предназначенный для интеграции в цифровые шины;
• набор наклеек для монтажа элементов системы.

Коды ошибок Шерхан для Logicar A и 1

Если автоматический запуск двигателя на Шерхан Logicar 1 и А невозможен, то при нажатии кнопки 2 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал и на дисплее появится символ контактной зоны, вызвавшей отказ выполнения автозапуска двигателя. Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую автозапуску.

Scher-Khan Logicar A

Scher-Khan Logicar 1

Коды ошибок Шерхан на брелке в виде Er

Если автоматический запуск двигателя невозможен, то при нажатии кнопки 2 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал и на дисплее появится информация о неудавшемся автозапуске с указанием на брелке кода ошибки (Er05, Er08 и т.д). Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.

Scher-Khan Magicar 7 и 9

Scher-Khan Magicar 11 12

Scher-Khan M10 M20 и Mobicar 1 2 A B

В случае некорректной работы автоматического запуска на дисплее брелка отображаются следующие коды ошибок:

Er01 Двигатель работает Er02 Включено зажигание Er03 Открыта дверь Er04 Открыт/открылся капот Er05 Отсутствует подготовка к автозапуску для МКПП Er06 Не включен стояночный тормоз или положение Er07 Нажата педаль тормоза Er08 Двигатель не работает или система не получает сигнал о работе двигателя Er09 Открыт багажник Er10 Выключено или выключилось зажигание Er11 Запрет запуска: была тревога по питанию (сброс системы) Er12 Запрет запуска: была тревога по зажиганию Er13 Запрет запуска: была тревога по двери Er14 Запрет запуска: была тревога по капоту Er15 Запрет запуска: была тревога по багажнику Er16 Запрет запуска: была тревога по датчику движения Er17 Запрет запуска: была тревога по датчику наклона Er18 Прерывание запуска: была тревога по датчику удара Er19 Прерывание запуска: была тревога по внешнему датчику

Scher-Khan M30 и Mobicar 3

Er:01 Двигатель работает Er:02 Включено зажигание Er:03 Открыта дверь Er:04 Открыт/открылся капот Er:05 Отсутствует подготовка к дистанционному ил автоматическому запуску для МКПП Er:06 Не включён стояночный тормоз или «Parking» Er:07 Нажата педаль тормоза Er:08 Двигатель не работает или система не получает сигнал о работе двигателя Er:09 Открыт багажник Er:10 Выключено или выключилось зажигание Er:11 Запрет запуска: тревога по питанию (сброс системы) Er:12 Запрет запуска: была тревога по зажиганию Er:13 Запрет запуска: была тревога по двери Er:14 Запрет запуска: была тревога по капоту Er:15 Запрет запуска: была тревога по багажнику Er:16 Запрет запуска: была тревога по датчику движения Er:17 Запрет запуска: была тревога по датчику наклона Er:18 Прерывание запуска: была тревога по датчику удара Er:19 Прерывание запуска: была тревога по внешнему датчику Er:43 Предпусковой подогреватель не запустился

Активация основных рабочих режимов

На начальном этапе использования сигнализации требует установки, подключения и настройка базовых значений. Самостоятельная установка возможна при обладании определенными навыками. Для magicar 7 инструкция не приводит порядок установки, как и другие руководства. Поэтому схема подключения, возможная доработка и вопросы «как настроить» прорабатываются самостоятельно.

Использование автосигнализации предполагает включение и отключение обычных режимов. Каждая кнопка или их комбинация отвечает за включение определенной опции, в частности:

• закрытый замок (активация охраны, блокировка зажигания, поиск авто);
• открытый замок (снятие охраны и блокировки замка, прекращение тревоги);
• знак вопроса (проверка состояния системы);
• закрытый замок + открытый багажник (активация режима Valet);
• закрытый замок + знак вопроса (регулировка датчика удара: вкл./выкл.);
• открытый замок + знак вопроса (настройка таймера автоматического запуска).

Для активации любого из режимов необходимо нажать и удерживать соответствующую кнопку (комбинацию) не менее 0,5 секунд.

При необходимости задействования дополнительных функций или изменить настройки, осуществляется вход в меню программирования.

Среди встречающихся неисправностей, характерных для сигнализации выделяют:

• отказ работы датчиков ;
• не реагирует на подаваемые сигналы ;
• повреждение передающей антенны .

С учетом высокой надежности, владельцы авто по отзывам называют модель не иначе, как КГБ сигнализация. А форм на вопрос «как отключить сигнализацию» точного ответа не знают. Достойный конкурент для сигнализации Шериф.

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА С ДВУСТОРОННЕЙ СВЯЗЬЮ И АВТОМАТИЧЕСКИМ ЗАПУСКОМ ДВИГАТЕЛЯ SCHER-KHAN MAGICAR 7 – это максимальное количество сервисных функций, мощная защита, продуманный интерфейс и стильный дизайн. Эта модель поистине шедевр технической мысли.

В 2011 году появилась обновленная версия SCHER-KHAN MAGICAR 7. В частности, был внедрен новый инновационный криптостойкий алгоритм кодирования радиосигнала MAGIC CODE™ PRO 2. В нем применяется блочно-потоковое шифрование всего отправляемого в радиоэфир пакета. При этом уникальные ключи MAGIC CODE™ PRO 2, в отличие от большинства существующих систем кодирования радиосигнала, не передаются в открытый эфир, что делает абсолютно бессмысленным перехват кодовых посылок. В качестве дополнительной защиты от кодоподмены в ряде режимов работы системы использована синхронизация по времени, то есть снятие с охраны возможно только при абсолютном совпадении времени на таймерах блока и брелока сигнализации. Помимо этого, MAGIC CODE™ PRO 2 отличается усовершенствованной функцией исправления ошибок, что позволяет системе уверенно воспринимать и исполнять даже искаженные помехами команды. Обновленная SCHER-KHAN MAGICAR 7 способна обеспечивать коммуникацию брелока и системного блока на расстоянии до 2 000 метров.

Всем привет. Давно не писал потому, что ничего не делаю, кроме постоянных снятий задних колес и попытки понять, что там при движении шеркает.

Недавно решил заняться своей сигнализацией, которая с покупки не работала и как выяснилось не работала и у бывшего владельца. Симптомы такие:
1. На датчике вызова (круглом) горит синий диод
2. На пульт машина не реагирует
3. На брелке пустая антенна при нажатии на кнопки

Меня не устраивало, что сигналка есть, а толку от неё нет, да и уставал с ключа постоянно все закрывать и бегать проверять, закрылись ли двери или нет. В общем начал прозванивать все контакты на блок, антену и блок вызова, все работает и при включении чего либо по мануалу появляется напряжение там, где нужно. Решил, что сигнализация забыла брелок, открыл мануал и решил прописать. Так вот, по мануалу нужно в течении 4 секунд 3 раза повернуть ключ из положения OFF в положение ON, после чего машина должна моргнуть аварийками 3 раза. Сделал — никакой реакции. Вот это был полный ступор, питание есть, блок подает признаки жизни, на антенне питание и сигналы есть. В общем пришлось лезть в интернет, где ничего не было найдено кроме одного моего симптома: Горение синего диода на датчике вызова — включен режим Valet.

Это и стало причиной нулевой реакции на попытку программирования брелка. Открыл инструкцию и начал искать, как выключается режим Valet на этой сигнализации и тут парадокс, выключается он только с брелка, а брелок то у нас не работает.

Ну а дальше по делу, нашел в интернете предположение, что если подключить все контакты на блок сигнализации, и включить зажигание, то этот режим выключится. Вот я и решил попробовать, но снова ничего не вышло. И тут в мануале я вычитал, что этот валет включается 10 ударами по датчику вызова. И тут бинго:

Так что, если у вас что то не работает, не торопитесь выбрасывать или заменять, все может быть гараздо проще. В моем случае я сэкономил 8 тысяч за эту сигнализацию и получил рабочий автозапуск, турботаймер, режим свободные руки и нормально функционирующею сигнализацию. Кстати, возможно данный метод работает на сигнализации этой же фирмы Magicar V, Magicar A, Magicar 6, Magicar 7. Надеюсь для кого то это будет очень полезно, так как у меня не получилось в интернете найти что то стоящее по таким проблемам.

Ситуация, когда нет связи брелка с сигнализацией может серьезно попортить настроение автовладельцу. Любая попытка открыть дверь автомобиля ключом будет приводить к активации режима тревоги.

Отключение автосинаглизации также не решает проблему, так как железный конь в таком случае становится лакомым кусочком для злоумышленников.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

В процессе эксплуатации автосинаглизации шерхан причинной почему пропала обратная связь, может быть:

• севший элемент питания;
• неблагоприятные внешние условия;
• программные проблемы;
• обрыв шлейфа передатчика или потеря контакта на одной из его сторон;
• неисправность в передатчике.

Часть неисправностей из-за которых нет обратной связи с брелком легко устранимы. При некоторых поломках все же не обойтись без квалифицированной помощи. В любом случае попав в такую ситуацию автовладельцу не следует паниковать.

Первым делом следует применить метод отключения сигнализации без брелка. Все охранные системы scher khan предоставляют водителю такую возможность.

Неисправности, которые легко устранить

Наиболее частым вариантом, почему не работает обратная связь, является севшая батарейка в брелке. В таком случае необходимо:

• Убедится в том, что проблемы только с одним брелком. Для этого с помощью второго брелка, например, опционного проверить работоспособность автосигнализации.
• Вынуть батарейку.
• При наличии мультиметра проконтролировать напряжение. Например, в шерхан магикар 7 в основной брелок устанавливается элемент питания ААА с номинальным напряжением 1,5 В. В опционном брелке шерхан 7 имеет два элемента питания CR2025 с суммарным напряжением 6 В. Допускается напряжение на 15% ниже от номинала.
• Заменить батарейку и проверить работоспособность.

Так как управляющие сигналы передаются по радиоканалу, возможны помехи, способные заглушить связь. В таком случае необходимо перестать ставить автомобиль в том месте, где присутствуют радиопомехи.

Также следует проявить повышенную внимательность к безопасности железного коня. Наличие радиопомех говорит о возможном считывании сигналов брелка злоумышленниками.

Решение программной проблемы

Ситуация, когда на сигнализации шерхан нет обратной связи, может случится из за программной ошибки. Система охраны в таком случае просто не видит брелок. Для устранения неисправности необходимо запрограммировать брелок в память процессорного блока. Например, в шерхан 5 это можно сделать соблюдая последовательность:

• На протяжении четырех секунд трижды провернуть ключ в замке зажигания.
• Дождаться одной вспышки аварийной сигнализации. Это подтвердит успешный вход в режим программирования.
• Нажать на клавишу I брелка. Временной интервал от вспышки аварийки не должен превышать четыре секунды.
• Об записи брелка в память процессорного модуля сообщит одинарная вспышка сигнализации.

Если во время пункта три не уложиться в четырехсекундный интервал, то охранная система выйдет из программирования, активировав режим «Валет».

Обрыв шлейфа

В случае обрыва одного из проводков в шлейфе может пропасть исполнение части команд, подаваемых с пульта. Реже после порыва соединения нет связи с брелком полностью. Для исправления ситуации необходимы определенные электротехнические способности.

Первым делом следует произвести прозвонку с помощью мультиметра или омметра каждого провода внутри шлейфа. Наиболее часто обрыв случается в месте перегиба или около клеммной колодки. После обнаружения повреждения требуется подпаять оборвавшийся контакт или заменить шлейф на новый.

Проблемы с передатчиком

Решение проблем с передатчиком требует знаний по электронике. Разобраться с этим обычному пользователю затруднительно. Наилучшим способом решения возникшей с передатчиком проблемы является обращение на сервисный центр по обслуживанию охранных систем.

Если автосигнализация шерхан приобретена недавно и находится на гарантийном обслуживании, следует воспользоваться возможностью ремонта бесплатно.

Блокировка запуска двигателя является функцией, которая находится в списке доступных опций практически любого противоугонного комплекса. В этом случае в системе присутствует иммобилайзер, который опознает владельца по специальной метке и позволяет завести мотор. Блокировать запуск двигателя также могут обычные автомобильные сигнализации, имеющие в своем арсенале подобную функцию.

По заверениям специалистов, которые работают с автомобильным электрооборудованием, более половины всех случаев неожиданных отказов двигателя заводиться напрямую связаны с неисправностями автосигнализации. Отметим, что сложность реализации блокировок в этом случае заметно проще по сравнению с комплексными противоугонными решениями. Это существенно повышает шансы снять блокировку запуска двигателя самостоятельно в случае поломки или сбоя. Далее мы рассмотрим, что делать водителю, если сигнализация блокирует запуск двигателя.

Читайте в этой статье

Блокировка двигателя автосигнализацией

При наличии установленных противоугонных систем за блокировку запуска мотора отвечает электрооборудование. Иммобилайзеры или автомобильные сигнализации могут оказаться неисправными и давать постоянные или единичные сбои в процессе работы.

Необходимо добавить, что степень серьезности проблемы будет зависеть не от конкретной модели или марки авто, а от сложности установленного защитного противоугонного комплекса.

Случайная активация функции блокировки двигателя

Первым делом внимательно изучите отображаемые пиктограммы на брелке сигнализации. Частой причиной блокировки является случайная активация дополнительных функций. Также необходимо проследить за показаниями контрольной лампочки СИД (при наличии) в салоне автомобиля, которая служит световым индикатором состояния сигнализации. Мигания лампы-светодиода в большинстве случаев указывают на то, что в меню активирована противоугонная функция иммобилайзера.

Если после поворота ключа в замке и включения зажигания наблюдаются частые моргания сигнальной лампы (на примере автосигнализации StarLine) перед запуском двигателя, а на самом брелке отображается пиктограмма с надписью «иммо»:

1. одним из способов решения проблемы будет вынуть ключ из замка, после чего достаточно нажать на кнопку открытия центрального замка дверей на брелке.
2. также можно выйти из автомобиля, поставить сигнализацию в режим охраны, затем снять с охраны и далее заводить двигатель.

Другими словами, необходимо удостовериться в том, что сигнализация работает в штатном и привычном для владельца режиме. До 30% случаев блокировки запуска двигателя сигнализацией происходят по причине случайного изменения программных настроек. Задачей водителя становится отключение всех лишних функций в настройках.

На примере сигнализации StarLine обратим внимание, что в данной системе имеется опция «двухэтапного» снятия блокировок. Активация функции может произойти случайно, на экране брелка будет светиться отдельная пиктограмма. Для отключения на брелке необходимо удерживать нажатой кнопку 3. Брелок издаст два пика, после чего кнопка 3 единоразово нажимается снова. Затем на несколько секунд зажимается кнопка 1, далее производится снятие охранных функций;

Отключение блокировок при помощи сервисной кнопки в салоне

В том случае, если признаки непреднамеренной активации блокировок запуска двигателя отсутствуют, можно попытаться разблокировать двигатель при помощи сервисного режима. Такой режим имеет название Valet и служит для перевода системы в сервисный режим. Для активации необходимо вставить ключ в замок зажигания, включить зажигание и далее выключить его.

После этого нужно удерживать кнопку включения сервисного режима около 10-20 сек. Результатом станет уведомление при помощи специального короткого сигнала, после чего сигнальная лампа (световой индикатор, СИД) будет гореть постоянно. Данный способ означает отключение всех функций охраны, что также может означать снятие блокировок с двигателя. Добавим, что после устранения проблемы необходимо снова активировать охранные функции сигнализации.

Самостоятельный поиск неисправностей сигнализации

• Устранить неисправность и снять блокировку двигателя своими руками зачастую удается в том случае, если получится обнаружить перегоревшие предохранители. Данная проблема часто приводит к сбоям в работе сигнализации. Предохранители необходимо проверить, в случае обнаружения проблемного элемента необходимо заменить сгоревший предохранитель на заведомо исправный.
• Неполадки в работе сигнализации также могут быть связаны с недостаточным зарядом АКБ или плохо закрепленными клеммами на контактах батареи. В этом случае АКБ еще способна вяло провернуть стартер, но блокировка двигателя уже может сработать и далее препятствовать запуску ДВС.

• Еще одним шагом станет проверка концевых выключателей (концевиков), которые находятся под крышкой капота и багажника. Попадание влаги или окисление концевика часто становится причиной неверного сигнала на управляющий блок сигнализации, что приводит к блокировке двигателя. Обратите внимание, что непрофессиональная установка сигнализации и концевиков, а также неправильно осуществленная мойка двигателя может привести к сбоям в работе электрооборудования.

Советы и рекомендации

Если попытки снять блокировки двигателя и завести мотор оказались безуспешными, тогда высока вероятность серьезного сбоя или выхода из строя отдельных элементов сигнализации. Результатом становится произвольное срабатывание блокировок двигателя, которые штатными методами отключить не удается. Неисправную машину необходимо доставить на станцию техобслуживания, так как снятие блокировки потребует профессионального вмешательства.

Осуществить указанную доставку можно эвакуатором. Еще одним доступным способом является вызов автоэлектрика, который работает на выезд. Отметим, что конечные затраты на оплату услуги выездной разблокировки двигателя, отключения сигнализации автомобиля, аварийного открытия замков и т.п. зачастую получаются меньшими по сравнению с доставкой машины в сервисный центр на эвакуаторе и оплатой ремонта в техцентре.
