Ошибка EPC на приборной панели: что это такое?

Что означает значок ЕРС на приборной панели автомобиля.

На панели приборов автомобиля могут отображаться различные типы сообщений о неправильной работе одного из компонентов или сбоях автомобиля. Одним из них является индикатор EPC – Electronic Power Control. Но в каких случаях на приборной панели может выскочить ошибка EPC?

Electronic Power Control (EPC) – это компьютеризированная система зажигания и управления двигателем, которая используется в автомобилях VAG (более известная как Volkswagen Group).

Многие автовладельцы, увидев на панели приборов индикатор, путают его с ошибкой системы ABS или ESP, последняя из которых отвечает за систему стабилизации автомобиля на дороге (система контроля устойчивости автомобиля). ABS и ESP относятся к противоскользящим системам, защищающим транспортное средство от потери сцепления во время движения и торможения. Что касаемо сигнальной лампы ЕРС, для многих эта аббревиатура на приборке остается загадкой. На самом деле это горящее предупреждение ЕРС говорит о проблемах в автомобиле, связанных со сбоями в электропитании.

К сожалению, ошибка ЕРС может означать почти все, в том числе значительные неисправности, начиная от неправильных значений, поступаемых с датчиков двигателя, и заканчивая отказом стоп-сигнала или ошибкой датчика температуры охлаждающей жидкости. Как правило, чтобы определить причину сбоя, необходимо использовать диагностический компьютер или специальное диагностирующее приложение, установленное на смартфон, который должен быть соединен с диагностическим разъемом автомобиля.

Примечательно, что индикатор EPC встречается в основном на автомобилях Volkswagen или автомобилях, выпускаемых VW Group, – например, сигнальный значок ЕРС есть в автомобилях Seat, Audi и Porsche. Кстати, именно в этих автомобилях индикация ЕРС полностью независима от индикатора «Чек двигателя» (Check Engine). Что это означает?

Например, неработающие стоп-сигналы в автомобилях Volkswagen не приводят к появлению индикации «Чек двигателя» – вместо этого на приборной панели появится значок ЕРС, поскольку лампы в стоп-сигналах не связаны с системой управления двигателем. И это правильно, так как лампочки не влияют на работу двигателя. Увы, такая отдельная индикация в автомобилях Volkswagen есть не во всех автомобилях. Во многих авто индикатор ЕСР может означать как мелкую проблему с лампочкой, так и проблему с датчиками двигателя.

Безопасно ли ехать с включенной ошибкой EPC?

Все зависит от того, какие еще ошибки есть на приборной панели. Если на приборке вместе с сигнальной лампой EPC горит индикатор «Чек двигателя» (Check Engine), автомобиль должен быть проверен как можно скорее, чтобы предотвратить существенное повреждение двигателя. Внимание: не стоит паниковать при появлении ошибки «Чек двигателя» – как правило, в этом случае двигатель управляется в аварийном режиме (система ограничивает положение дроссельной заслонки, не допуская движение на больших оборотах). Обычно при аварийном режиме вы будете чувствовать, что в автомобиле пропала мощность.

Поскольку система EPC используется во многих других системах автомобиля VW Group, вполне вероятно, что после появления ошибки ЕРС на приборке могут появиться и другие сигнальные огни, предупреждающие о неисправностях. Например, если по каким-то причинам будет неисправна система контроля устойчивости автомобиля (ESP) или выйдет из строя круиз-контроль, то на приборке появится значок ESP или значок, предупреждающий о нерабочей системе круиза.

В заключение хотели бы еще раз отметить, что появление ошибки EPC в любом случае сообщает вам о какой-то неисправности или проблеме. Так что, даже если вы с этой ошибкой больше не видите на приборной панели других предупреждающих индикаторов, мы все же рекомендуем проверить не только все лампы освещения в машине (в том числе в стоп-сигналах и поворотники), но и пройти диагностику автомобиля у специалиста.

Источник

Загорелась лампочка EPS

Какой у нас привод рулевого управления и что мне делать с этим EPS?

Запорожская область. Куда и к кому обращаться?

познающий Сообщения: 60 Зарегистрирован: 01.10.08, 22:21:38 Откуда: Энергодар Зп Авто: pro_cee`d 2.0 EX

Re: Загорелась лампочка EPS

Re: Загорелась лампочка EPS

познающий Сообщения: 60 Зарегистрирован: 01.10.08, 22:21:38 Откуда: Энергодар Зп Авто: pro_cee`d 2.0 EX

Re: Загорелась лампочка EPS

Re: Загорелась лампочка EPS

познающий Сообщения: 60 Зарегистрирован: 01.10.08, 22:21:38 Откуда: Энергодар Зп Авто: pro_cee`d 2.0 EX

Re: Загорелась лампочка EPS

новичок Сообщения: 13 Зарегистрирован: 10.10.07, 22:25:49 Откуда: Киев Возраст: 45

Re: Загорелась лампочка EPS

познающий Сообщения: 60 Зарегистрирован: 01.10.08, 22:21:38 Откуда: Энергодар Зп Авто: pro_cee`d 2.0 EX

Re: Загорелась лампочка EPS

новичок Сообщения: 13 Зарегистрирован: 10.10.07, 22:25:49 Откуда: Киев Возраст: 45

Re: Загорелась лампочка EPS

Добавлено спустя 1 минуту 4 секунды:
можно удалять тему.

познающий Сообщения: 60 Зарегистрирован: 01.10.08, 22:21:38 Откуда: Энергодар Зп Авто: pro_cee`d 2.0 EX

Re: Загорелась лампочка EPS

Теперь вопрос: можна ли с этим ездить 9 тыс. км до планового ТО?

Добавлено спустя 1 минуту 30 секунд:

горит датчик EPS

vova66

горит датчик EPS

vova66

Re: горит датчик EPS

Kрасный Kia Cee’d 1.6 EX MT (Первый cee’d в Запорожье).

Re: Загорелась лампочка EPS

vova66

Re: Загорелась лампочка EPS

Пацталом. Я таким образом калибрую компьютерный руль.
Пусть они не выдумывают.Это дело пяти минут.Они калибруют гидроуселитель и ты с СТО уезжаешь довольный.Мне полтора года назад решили эту проблему,так что пусть не выдумывают.

Kрасный Kia Cee’d 1.6 EX MT (Первый cee’d в Запорожье).

Источник

Ошибка epc на приборной панели: что это такое?

Что такое система epc в машине

К сожалению, или к счастью, но не все автопроизводители снабжают ею авто. Система ЕРС установлена на машинах концерна VAG и Мерседес. С того момента, как они начали снабжаться электронно-дроссельными заслонками, появилось понятие Electronic Power Control. Это электронное управление мощностью мотора, которое в комплексе с другими системами помогает оптимизировать работу двигателя. Если вы еще не знаете о ЕРС Audi что это, то сейчас самое подходящее время познакомиться с нею.
Если загорелась лампа EPC – проверьте датчик педали тормоза – “лягушку”Если рассматривать ее с чисто физической стороны, то как система она не существует, ведь контрольная лампа сигнализирует о неисправностях, влияющих непосредственно на контроль тяги. Нередко контрольная лампа загорается из-за отказа датчика педали тормоза.

Ошибки EPC по моделям

Отличий в сигналах ЕРС для каждой отдельной модели автоконцерна VW не существует. Поэтому код, полученный по результатам диагностики, будет одинаковым для автомобилей Volkswagen Eos, Phaeton, Touareg или Passat. Не имеет значения и год выпуска авто – система самодиагностики стоит на всех современных Фольксвагенах.

Из-за того что общее количество ошибок исчисляется тысячами, поместить их в одной таблице вряд ли получится. Но определить проблему, не обнаруженную в списке, может даже автолюбитель, выполняющий диагностику самостоятельно. Для этого следует обратиться в автосервис, где не только объяснят причину поломки, но и займутся её устранением.

(53 оценок, среднее: 4,15 из 5)

Почему горит лампа check engine? на это есть несколько причин:

Про Volkswagen: Фольксваген Поло технические характеристики, комплектации и цены

Фольксваген polo почему загорелся check engine

Загорелся «чек», что делать? Во-первых, это всегда отмечают опытные диагносты специализированного автосервиса «ПИК», не нужно паниковать. Индикация неправильной работы двигателя – еще не означает крупную поломку. И готовиться к дорогостоящему ремонту не следует. Нужно обратиться в специализированный сервисный центр.

«Чек» загорается по разным причинам. Например, пропуски зажигания, возможно, что дело обойдется банальной заменой свечей. Есть проблемы и похуже, например, нарушены фазы газораспределения или приказали долго жить топливные форсунки. Гадать не стоит. Диагност специализированного автосервиса «ПИК» подключает к Фольксвагену POLO сканер.

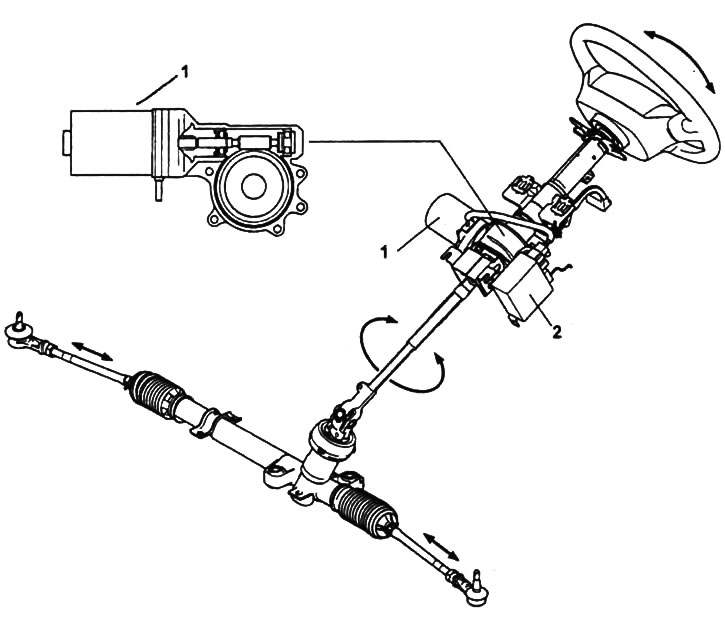

Как работает EPS в KIA?

Для усиления рулевого управления в Kia Rio изобретатели обратились к электродвигателю. Новичков интересует понятный вопрос, что такое EPS в автомобиле КИА, зачем оно здесь. Подобное обустройство функционирует вне зависимости от деятельности двигателя. Целесообразность модуля заключается в контролировании электромотора сообразно сведениям, выдаваемым каждым датчиком, сетью контроллеров CAN. Это дарит возможность своевременно среагировать автотранспортнику в усилении рулевого управления и выполнить это с высокой точностью по сравнению с оснащением стандартным гидроусилением, функции которого продиктованы работой силового узла.

Важный совет! При намерении демонтажа рулевого механизма во избежание нанесения повреждения, важно убедиться в отсоединении разъема. Компоненты размещаются в блоке ЕПС и внутри рулевой колонки

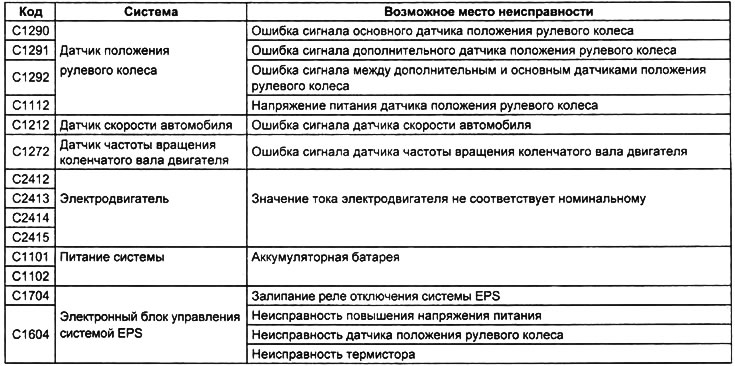

По загоранию обозначений EPS в автомобиле на панели судят о неисправностях. При ремонте нельзя забывать, что для проверки или замены блок разбору не подлежит

Компоненты размещаются в блоке ЕПС и внутри рулевой колонки. По загоранию обозначений EPS в автомобиле на панели судят о неисправностях. При ремонте нельзя забывать, что для проверки или замены блок разбору не подлежит.

Epc volkswagen polo

Electronic Power Control, или проще ЕРС – это электронное управление мощностью мотора. Сама по себе эта система не существует, она работает в комплексе с другими системами. Все вместе они оптимизируют работу двигателя. Преимущество автомобилей с системой ЕРС:

На сегодняшний день систему ЕРС устанавливают на машинах марки Фольксваген, Шкода, Мерседес и Ауди.

avtoexperts.ru

Система ESP в автомобиле, пожалуй, самый яркий пример развития технологий в сфере безопасного управления автомобилем. Родившись как продолжатель дела ABS, ESP сегодня разрослась в целый комплекс различных ассистентов и служб, которые всячески облегчают жизнь водителю. Чем дороже автомобиль, тем больше в нем различных электронных помощников. Антипробуксовочная система, имитация блокировки дифференциала, система помощи спуска с горы, система экстренного торможения и прочая-прочая – все это сегодня выполняет система стабилизации. Но помогает она ровно до того момента, пока на приборной панели не загорится значок ESP.

Почему горит лампа ESP?

Если горит лампа ESP, значит система не работает. Иных причин не бывает, разве что водитель сам отключил систему стабилизации кнопкой (есть на многих машинах с этой системой). Иначе причину нужно искать.

Проблема в том, что ESP это почти полностью электронная система. По механическим элементам автомобиль с ESP отличается от машины с ABS только конструкцией гидроблока – он умеет не только откачивать тормозную жидкость и понижать давление в системе, но и, наоборот, накачивать и заставлять тормозить колеса – все или по отдельности. Да, гидроблок тоже ломается (в основном, щетки и цепь питания), но это случается не очень часто, и, как и в случае с ABS, проверять его нужно последним.

В остальном ESP это огромное количество датчиков. Во-первых, система использует сенсоры ABS для понимания скорости движения колес, во-вторых, снимает положение руля, педалей и угловую скорость автомобиля, в-третьих, через специальные датчики и исполнительные механизмы может вмешиваться в работу двигателя и трансмиссии, выбирая оптимальный режим работы.

Если какой-то из датчиков не работает или работает как-то не так, то система полностью выключается. Дело может быть и в механической поломке, и в перебитом проводе и неадекватных значениях. Например, сбой ESP может вызвать установка запасного колеса другой размерности. Такое колесо вращается с другой скоростью и все – система сходит с ума и отключается.

Не стоит забывать и про низкое напряжение в сети, при недостатке электропитания все электронные блоки отключатся.

Ремонт

ESP это яркий пример того, что развитие технологий снижает ремонтопригодность. Чисто теоретически можно прозвонить каждый датчик, проверить ABS, колеса, положение рулевого колеса, развал и еще кучу параметров, но куда проще и быстрее съездить на диагностику, где подключенный сканер считает ошибки и сразу скажет куда смотреть. А там по обстоятельствам – либо менять датчик, либо ремонтировать проводку.

Сложность составляют только плавающие неисправности. Обычно в таком случае лампа загорается в движении, но при следующем пуске двигателя гаснет. Чтобы выявить такую проблему сканером необходимо ее поймать, что в условиях сервиса получается не всегда. Тут остается только два варианта – либо поездить с подключенным сканером до возникновения ошибки, либо ездить до тех пока лампа не станет гореть постоянно. Второй вариант, правда, совсем не безопасный.

Тем, кто не любит сервисы или далеко от них живет, можно предложить попробовать «вычислить» неисправность по косвенным признакам. Редко поломка проявляет себя только в одном месте. Если вместе с горящей лампой ESP неадекватно работают задние стоп-сигналы – смотрим датчик положения педали тормоза. Если до поломки меняли подвеску, смотрим на датчики и провода в районе ремонта. Если в машине был перепад напряжения, то проверяем предохранитель. И так далее. Если «подсказок» нет, то только сканер. Увы, но без него ремонтировать современный автомобиль практически невозможно.

Ситуация с ремонтом ESP примерно такая же, как и с ABS – на скорость, как говорится, не влияет, и вроде бы можно ездить, но все равно лучше держать эту систему в исправности.

Epc фольксваген поло седан

Фольксваген POLO Горит чек. В специализированный автосервис «Победа» обратился владелец Фольксвагена POLO. «Чек» загорается по разным причинам.

Это производство VW или нет? Заменил клапан и все прошло! Искать только в заголовках. Марелли, жаль поменять их нельхя местами хотя может и можно, но надо знать, какие сигналы с нее идут на ЭБУ, или если ли они вообще, может получится свапнуть другую ДЗ на CFNA мотор У меня погляди в БЖ, дроссельной заслонки не мождет придти конец-так как там нечему ломаться вообще!

Загорелся чек (EPC)

#1 OFFLINE Артем_Тверской

Кот Тверской учёный

Тигуан люблю, доволен, менять не собираюсь! Но езжу на 3,6л Ниссан Мурано 235лс вариатор. мурано лучше )

#2 OFFLINE kolba

#3 OFFLINE Артем_Тверской

Кот Тверской учёный

Тигуан люблю, доволен, менять не собираюсь! Но езжу на 3,6л Ниссан Мурано 235лс вариатор. мурано лучше )

#4 OFFLINE Артем_Тверской

Кот Тверской учёный

Тигуан люблю, доволен, менять не собираюсь! Но езжу на 3,6л Ниссан Мурано 235лс вариатор. мурано лучше )

#5 OFFLINE Kolyuch

Но косяки заслонки вылезли бы на васе

#6 OFFLINE Артем_Тверской

Кот Тверской учёный

Eрс на приборной панели фольксваген

Одним из главных преимуществ автомобильной электроники является возможность самодиагностики транспортного средства.

Про Volkswagen: Работа с компонентами противоугонной системы I, II и III поколений

С помощью специальных систем и программного обеспечения машина сообщает водителю о возникающих неисправностях намного раньше, чем их мог бы заметить человек. При этом на приборной панели не отображается полная информация – обычно загораются только индикаторы.

Для того чтобы узнать, какая именно проблема стала причиной включения лампочки, требуется провести дальнейшую диагностику, подключая к автомобилю ноутбук.

Смотрите также

Горит лампа зарядки аккумулятора

Горит лампочка масла

Ошибка системы PCS

Панель приборов

Горит чек двигателя

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Основные значки на приборной панели

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Распространенные ошибки

Коды и их расшифровки будут одинаков для всех автомобилей Volkswagen, хоть Поло хоть Седан.

Самые распространенные ошибки:

Климатконтроль
Ошибки 510, 511	это неисправности датчиков температуры в центральном и соответственно в ножном отделении.
Ошибки 311,313	проблемы с датчиком температуры в панеле или в канале воздухопритока.
Двигатель
Р0016	говорит, что валы двигателя расположены неверно относительно друг-друга.
датчик давления масла или его проводка находятся в неисправности.
Р2002	свидетельствует, что сажевый фильтр пришел в негодность
Электропроводка
U111300	ошибка, которая возникает при неполадке в проводке.
неисправность контактов отвечающих за подушки безопасности.
возникает при одновременной большой электрической нагрузке, чаще всего в пробках. Что делать, когда она возникает? Перезапустить двигатель, снизить нагрузку на сеть. Затем стоит проверить заряд аккумулятора и всю его проводку. Если ошибка выскакивает систематично, скорее всего, потребуется замена аккумуляторной батареи.

Про Volkswagen: Замена цепи ГРМ на Volkswagen Polo 1.6 CFNA

Специальные программы

Из всех существующих программ для диагностики автомобилей, более всего распространенны:

Это небольшой перечень общих диагностических программ. Помимо них есть программы, которые диагностируют узкую область – электрику, трансмиссию, и т.п. Такие программы делают детальный анализ и отличаются высокой точностью.

Volkswagen Polo Sedan » Бортжурнал » Загорелись EPC и Чек на приборки. Причина была самая простая при температуре на улице да, у тебя заслонка попроще! на поло седане стоит магнетти марелли, выходит из строя очень часто и. Клуб Volkswagen Поло седан. EPS тухнет, а чек на мгновение тухнет и снова горит Нажмите, чтобы раскрыть.

Источник

EPC – что это такое в машине?

Одним из бесспорных преимуществ введения в конструкцию автомобиля максимального количества электронных блоков является простота самодиагностики – о большинстве неисправностей автомобиль может сообщить водителю сразу в момент появления. Но, конечно, превращать панель приборов в подобие кабины самолета никто не будет – а в ряде случаев об этом приходится жалеть, пытаясь расшифровать своими силами значение загоревшихся на приборной панели индикаторов.

Пожалуй, самым запутанным для водителя остается индикатор EPC, что доказывает даже выдача поисковых систем: по этой аббревиатуре выдаются ссылки на множество форумов, посвященных обсуждению одного и того же вопроса: «EPC – что это такое в машине?». Что ж, попробуем разобраться.

Физический смысл

К счастью, ломать голову над этой лампой приходится не всем автомобилистам, а только владельцам автомобилей, разработанных концерном VAG (Фольксваген, Ауди, Шкода), и Мерседес. С момента появления на этих автомобилях электронно-управляемых дроссельных заслонок появилось понятие:

Electronic Power Control – электронного управления мощностью двигателя, вкупе с другими системами необходимого, в частности, для стабилизации автомобиля – одновременно с избирательным подтормаживанием колес, к примеру, автомобиль сбрасывает и обороты двигателя.

Таким образом, физически EPC как отдельная система не существует – контрольная лампа указывает на неисправности, которые влияют именно на работоспособность контроля тяги. Причем это касается не только исполнительных механизмов (в первую очередь электромеханического дросселя), но и датчиков: очень часто причиной загорания контрольной лампы EPC становится отказ датчика педали тормоза (информация о начале торможения воспринимается EPC как сигнал к максимальному снижению мощности).

Что делать с ошибками EPC?

Как Вы уже, наверно, поняли, точной информации о месте возникновения неисправности контрольная лампа EPC не дает. Для начала присмотритесь к ее поведению:

Код	Расшифровка
P1171	Недостоверный сигнал датчика положения дроссельной заслонки 2
P1172	Сигнал ДПДЗ 2 слишком мал (короткое замыкание на массу)
P1173	Сигнал ДПДЗ 2 слишком велик
P1335	Невозможен контроль крутящего момента (т.е. ЭБУ впрыска не может рассчитать его, исходя из заложенных в прошивку карт – неисправен датчик давления во впускном коллекторе, датчик температуры воздуха или охлаждающей жидкости, негерметичен впускной коллектор)
P1388	Неисправен блок управления
P1542	Недостоверный сигнал ДПДЗ 1
P1543	Сигнал ДПДЗ 1 слишком мал
P1544	Сигнал ДПДЗ 1 слишком велик
P1545	Отказ сервопривода дросселя (обрыв обмоток, плохой контакт в разъеме)
P1559	Требуется повторная адаптация дросселя (недостоверное нулевое положение)
P1564	Недостаточное напряжение при попытке выполнения базовой установки: наибольшие подозрения в сторону ДПДЗ
P1568	Механическая неисправность сервопривода
P1579	Требуется повторная адаптация дросселя (недостоверное центральное положение)
P1630	Низкий сигнал датчика педали газа 1
P1631	Высокий сигнал датчика педали газа 1
P1633	Низкий сигнал датчика педали газа 2
P1634	Высокий сигнал датчика педали газа 2
P1677	Цепь контрольной лампы EPC постоянно замкнута на «плюс» (т.е. неисправность не в системе управления двигателем, а в самой проводке, идущей к лампе)

Самое главное – это запомнить, что диагностика необходима в любом случае, если горение лампы не прекращается или происходит спорадически. Нужно понимать, что диагностика – это не просто «считывание ошибок», как считают большинство автомобилистов: без контроля текущих данных и их сопоставления с эталонными для конкретной системы управления двигателем коды ошибок лишь указывают на возможное направление поиска неисправности (к примеру, при возникновении ошибок, связанных с адаптацией ДЗ, необходимо обязательно проверять работоспособность самих датчиков положения дросселя – их неисправность может распознаваться именно как сбитая адаптация).

Источник

ЭУР и датчик EPS, возможно новый вариант проблемы.

сразу скажу, что ознакомился с постами про постоянно горящий EPS и возможное лечение через колибровку рулевого управления.

мой случай вроде бы немного иной, наблюдаю второй день:
-пробег 120 км.
-утром всё нормально, EPS гаснет после заводки
-проезжаю 7-10 км, после очередного старта, загорается EPS и не гаснет и так весь день.
-при выключенном двигателе, руль крутить легко ждал более 2-ух минут.
-сегодня заехал к дилеру, сразу смогли взять на компьюторную диагностику.
-через окно видел как мастер крутитил колесо туда-сюда (я слышал про такой способ исправления проблемы с горящим EPS), потом смотрел на комп. прошло минут 10-15, машину выгнали.
-сказали, что под рулем какой-то датчик рулевого управлеия вышел из строя.
-сегодня воскресенье, поэтому мастера по гарантии нет, надо в будний день подойти, записаться и заказать датчик.

как это так бывает? машине 120 км., а электроника дохнет. ладно, это был риторический вопрос.

никто не сталкивался с заменой этого датчика? симптомы совпадают?

да, еще заметил, что на разной дороге, приходиться подруливать для прямолинейного движения, чуть-чуть, самую малость, но постоянно. давление проверял, стоит родное литье, 16″, Мишилин.

при этом, вроде бы, правда точно не уверен, но если EPS постоянно не горит, то проблемы с прямым движением не замечал.

может ли это тоже быть связано с датчиком ЭУР?

Re:ЭУР и датчик EPS, возможно новый вариант проблемы 1)
>При отсутствии положительных боковых ускорениях

2) на всякий случай переспрошу — Вы пишите ESP, но видимо подразумевая EPS, так? 🙂

Источник

Датчик угла поворота рулевого колеса. Описание

Датчик угла поворота рулевого колеса. Описание Kia rio

Датчик угла и скорости поворота рулевого колеса служит для определения угла поворота рулевого колеса в выбранном водителем направлении. Датчик расположен на многофункциональном переключателе под рулевым колесом.

Определение угла поворота рулевого колеса определяется по световым импульсам. Импульсы регистрируются при прохождении света от светодиодов через специальные прорези на диске, вращающемся вместе с рулевым колесом. В системе имеется три светодиода: два (ST1, ST2) служат для определения направления, третий используется при определении нейтрального положения. Расчет угла поворота рулевого колеса Киа Рио в блоке HECU выполняется за счет обработки частоты импульсов, регистрируемых датчиком угла поворота рулевого колеса.

Технические характеристики

16 В Рабочая температура -30

75 °C Потребляемый ток Не более 100 мА Скорость вращения рулевого колеса Не более ± 1500 °/с Напряжение (верхнее значение) 3,0

4,1 В Напряжение (нижнее значение) 1,3

2,0 В

Скважность импульсов 40

Схема электрических соединений (датчик угла и скорости поворота рулевого колеса)

Калибровка (установка нулевого угла)

Датчик угла поворота рулевого колеса (CAN-типа) измеряет абсолютный угол относительно установленного нулевого угла.

Калибровка требуется в следующих случаях.

a. Замена датчика скорости вращения рулевого колеса

b. Замена или ремонт рулевой колонки

c. Регистрация кодов неисправности C1260 и C1261

d. Замена датчика рыскания и поперечного ускорения

Отрегулируйте углы установки колес и поставьте колеса прямо с погрешностью ± 5°.

1. Подсоедините GDS (к линии CAN или разъему OBD)

3. Нажмите кнопку калибровки датчика угла поворота рулевого колеса.

4. Выполняется калибровка HECU.

(Данные калибровки записываются, коды неисправностей стираются)

5. По завершении калибровки переведите ключ зажигания в положение OFF.

6. Подтвердите успешное завершение или сбой калибровки.

a. При выполнении дорожных испытаний (поворот влево и вправо) контрольная лампа загораться не должна.

b. Если на основании сравнения с данными других датчиков системой ESP обнаруживается ошибка, загорается контрольная лампа ESP OFF.

Руководство по обслуживанию и ремонту Киа Рио

Видео по теме «Датчик угла поворота рулевого колеса. Описание» для Kia rio

Снятие датчика поворота руля и подушки безопасности Hyundai i30
Калибровка датчиков угла поворота CodeLink
Ошибка ESP. Ехать нельзя!

Источник

Электросхема — Электроусилитель рулевого управления (MDPS)

Описание цепи

В автомобиле установлен электродвигатель для усиления рулевого управления. Эта система усиления руля не зависит от работы двигателя . Блок MDPS контролирует работу электродвигателя исходя из данных, полученных от датчиков (датчика крутящего момента , датчика утла поворота рулевого колеса и т. п.) и CAN (сети контроллеров ), это делает управление полее точным и чётким по сравнению с гидроусилением руля (которое находится в зависимости от работы двигателя). Компоненты системы MDPS (датчик крутящего момента, датчи к угла поворота рулевого колеса, аварийное реле и т. п.) расположены внутри узла рулевой колонки и модуля MDPS. Запрещается разбирать этот узел для их проверки или замены .

• Датчик крутящего момента и датчик угла поворота рулевого колеса

Датчик крутящего момента и датчик угла поворота руля — это один бесконтактный магнитный датчик. Датчик утла поворота руля может регистрировать угол и скорость поворота руля. Модуль управления MDPS использует сигналы датчика угла поворота руля для управления возвратом и амортизацией.

• Аварийное реле

Блок MDPS оснащен аварийным реле, которое отключает подачу тока при регистрации сбоя. Рабочее состояние реле проверятся при включении зажигания .

• CAN (сеть контроллеров )

MDPS обеспечивает различное усилие рулевого управления и контролирует возврат и амортизацию рулевого колеса в зависимости от значения скорости автомобиля, полученного от ЭБУД по шине C-CAN.

• Контрольная лампа ЭУР

Данный индикатор загорается при включении зажигания или при обнаружении неисправностей системы . Если контрольная лампа ЭУР загораетcя во время движения, это указывавает на возможную неисправность ЭУР.

• Описание цепи гибкого рулевого колеса

Гибкое рулевое колесо контролирует усилие рулевого управления на основании предпочтений водителя или дорожных условий . Водитель может выбрать желаемый режим рулевого управления с помощью кнопки выбора режима .

• Конфигурация цепи (3 режима рулево го управления .)

1. NORMAL (нормальный ): В нормальном режиме используется среднее рулевое усилие.
2. SPORT (спортивный): Поворачивать рулевое колесо становится тяжелее. Спортивный режим обычно используется при движении по автомагистрали.
3. COMFORT (комфортный ): Вращать рулевое колесо становится легче. Комфортный режим обычно используется в поездках по городу или при парковке автомобиля . Комфортный режим также упрощает рулевое управления для людей с ограниченным и физическим и возможностями .

• Принцип работы

1. При нажатии кнопки выбора режима рулевого управления выбранный режим отображается на ЖК экране.
2. Если в течение 4 секунд после этого кнопка будет нажата повторно, режим рулевого управления изменится следующим образом .
[COMFORT -> NORMAL -> SPORT]

Источник

Электросхема — Электроусилитель рулевого управления (MDPS)

Описание цепи

В автомобиле установлен электродвигатель для усиления рулевого управления. Эта система усиления руля не зависит от работы двигателя . Блок MDPS контролирует работу электродвигателя исходя из данных, полученных от датчиков (датчика крутящего момента , датчика утла поворота рулевого колеса и т. п.) и CAN (сети контроллеров ), это делает управление полее точным и чётким по сравнению с гидроусилением руля (которое находится в зависимости от работы двигателя). Компоненты системы MDPS (датчик крутящего момента, датчи к угла поворота рулевого колеса, аварийное реле и т. п.) расположены внутри узла рулевой колонки и модуля MDPS. Запрещается разбирать этот узел для их проверки или замены .

• Датчик крутящего момента и датчик угла поворота рулевого колеса

Датчик крутящего момента и датчик угла поворота руля — это один бесконтактный магнитный датчик. Датчик утла поворота руля может регистрировать угол и скорость поворота руля. Модуль управления MDPS использует сигналы датчика угла поворота руля для управления возвратом и амортизацией.

• Аварийное реле

Блок MDPS оснащен аварийным реле, которое отключает подачу тока при регистрации сбоя. Рабочее состояние реле проверятся при включении зажигания .

• CAN (сеть контроллеров )

MDPS обеспечивает различное усилие рулевого управления и контролирует возврат и амортизацию рулевого колеса в зависимости от значения скорости автомобиля, полученного от ЭБУД по шине C-CAN.

• Контрольная лампа ЭУР

Данный индикатор загорается при включении зажигания или при обнаружении неисправностей системы . Если контрольная лампа ЭУР загораетcя во время движения, это указывавает на возможную неисправность ЭУР.

• Описание цепи гибкого рулевого колеса

Гибкое рулевое колесо контролирует усилие рулевого управления на основании предпочтений водителя или дорожных условий . Водитель может выбрать желаемый режим рулевого управления с помощью кнопки выбора режима .

• Конфигурация цепи (3 режима рулево го управления .)

1. NORMAL (нормальный ): В нормальном режиме используется среднее рулевое усилие.
2. SPORT (спортивный): Поворачивать рулевое колесо становится тяжелее. Спортивный режим обычно используется при движении по автомагистрали.
3. COMFORT (комфортный ): Вращать рулевое колесо становится легче. Комфортный режим обычно используется в поездках по городу или при парковке автомобиля . Комфортный режим также упрощает рулевое управления для людей с ограниченным и физическим и возможностями .

• Принцип работы

1. При нажатии кнопки выбора режима рулевого управления выбранный режим отображается на ЖК экране.
2. Если в течение 4 секунд после этого кнопка будет нажата повторно, режим рулевого управления изменится следующим образом .
[COMFORT -> NORMAL -> SPORT]

Источник

Ремонт электроусилителя руля Kia Ceed

Сегодня поведаем миру о популярной неисправности модели Kia Ceed.

Ни для кого не секрет, что на данном автомобиле бывают неисправности с электроусилителем руля. А неисправность заключается в датчике положения рулевого колеса, то есть иными словами блок управления не «видит» насколько выкручен руль и в какую сторону и отключает усилитель вовсе.

Осложняется такая неисправность тем, что отдельно этот маленький датчик не приобрести? и потребитель вынужден приобретать рулевую колонку в сборе. Вот такую ситуацию мы сейчас и рассмотрим.

Для того, чтобы поменять такую деталь, необходимо снять пластик под рулевой колонкой.

Снять руль, предварительно выставив колеса прямо. Снять подрулевые переключатели и кольцо AirBag. Важно отметить, что кольцо подушки безопасности под рулем нельзя перекручивать в одну и другую сторону больше, чем поворот руля до упора. При снятии кольца обязательно надо зафиксировать его положение.

Откручиваем рулевой карданчик от рулевой колонки и снимаем электроусилитель.

Переставляем замок зажигания со старой колонки на новую.

Сравниваем внимательно оригинальные номера, места подключений, места крепежа и, если все совпадает, устанавливаем в обратной последовательности. После проделанной механической процедуры следует электрическая часть. Просто так поменять рулевую колонку, чтобы не было никаких проблем, без специального оборудования не получится. Дело в том, что новый блок управления(который так же встроен в рулевую колонку) необходимо «обучить», задать точку нулевого положения и максимально возможного выворота колес.

Автомобиль переставляется на стенд регулировки развала/сходимости колес. Выставляются колеса ровно, регулируется схождение и только после этого запускается программа калибровки руля.

Источник

Считывание кодов неисправностей

1. Установите замок зажигания в положении «OFF».

2. Подсоедините диагностический прибор к диагностическому разъему.

3. Включите зажигание.

4. При помощи диагностического прибора считайте коды неисправностей (см. таблицу «Коды неисправностей системы EPS»). Более подробную информацию о процедуре считывания кодов смотрите в инструкции к диагностическому прибору.

5. После устранения неисправностей удалите коды.

6. Выключите зажигание и отсоедините диагностический прибор от диагностического разъема.

Удаление кодов неисправностей

1. Установите замок зажигания в положении «OFF».

2. Подсоедините диагностический прибор к диагностическому разъему.

3. Включите зажигание.

4. При помощи диагностического прибора удалите коды неисправностей. Более подробную информацию о процедуре считывания кодов смотрите в инструкции к диагностическому прибору.

Комментариев пока нет

Всем доброго дня. Прощу помощи в авто… Авто: Kia Rio 2010г., 1.4 двигатель, МТКПП, приехал по причине горит на панели приборов EPS (Электроусилитель руля) Опыту конечно же нет у меня по этой проблеме, прощу совет кто что скажет… . Сделал диагностику, в ошибках код неисправности, и в параметрах почему то не видит правильно напряжения АКБ. Проверил напряжения к эбу подходит при вкл ЗЗ, вскрыл эбу все чисто и сухо, главное реле в эбу включил принудительно через контрольку напряжения стало АКБ как положено, а не работает усилитель.

KIA ОШИБКА EPS

Ошибка EPS — одна из наиболее распространенных проблем среди автомобилей KIA. Эта ошибка связана с системой управления стабилизацией «Electronic Stability Program» (EPS), которая отвечает за удержание автомобиля на дороге и устранение возможных проскальзываний колес.

Когда происходит ошибка EPS, водитель может заметить, что ситуация на дороге становится непредсказуемой, а управление автомобилем становится трудным. Если вы заметили, что на приборной панели загорелась лампочка EPS, вам следует остановить автомобиль и проверить систему управления стабилизацией как можно скорее.

Существует несколько причин, почему может появиться ошибка EPS. Одна из наиболее распространенных причин — повреждение проводки и электронной части системы управления стабилизацией. Если проводка повреждена, сигнал о срабатывании EPS не будет доходить до электронного блока управления, что может привести к неконтролируемому движению автомобиля.

Также ошибка EPS может возникнуть из-за неисправности датчика ускорения или повреждения системы ABS. Если вы заметили, что лампочка EPS загорелась на вашем автомобиле KIA, необходимо обратиться к специалистам для устранения проблемы.

В целом, ошибка EPS является серьезной проблемой, которую необходимо решать как можно скорее. Если система управления стабилизацией не функционирует должным образом, это может привести к авариям на дороге.

Indikator EPS Kia Rio 2012 Error (Part I)

Ошибка EPC (ЕРС), чек ДВИГАТЕЛЯ, пропала ТЯГА VAG. ЧТО ДЕЛАТЬ?

, Автомобиль Kia Ceed Киа сид 2008 г. Проблема с электроуселителем.

😱TPMS Kia Sportage 4 ошибка,как бороться?всё просто👍

Проблема ЭУР КИА СИД дополнение.

ПРИЧИНА ПОЛОМКИ ESP НА KIA RIO 2019 (ESP ГОРИТ ПОСТОЯННО)

Kia ceed, загорелся EPS (отделался лёгким испугом)

Kia ceed 2012 год Ошибки Check, ABS, EPS. Как убрать

Первая поломка/ sportage сломался/Горит ёлка ABS,ESP

Источник

Ошибка EPC на приборной панели: что это такое?

Что означает значок ЕРС на приборной панели автомобиля.

На панели приборов автомобиля могут отображаться различные типы сообщений о неправильной работе одного из компонентов или сбоях автомобиля. Одним из них является индикатор EPC – Electronic Power Control. Но в каких случаях на приборной панели может выскочить ошибка EPC?

Electronic Power Control (EPC) – это компьютеризированная система зажигания и управления двигателем, которая используется в автомобилях VAG (более известная как Volkswagen Group).

Многие автовладельцы, увидев на панели приборов индикатор, путают его с ошибкой системы ABS или ESP, последняя из которых отвечает за систему стабилизации автомобиля на дороге (система контроля устойчивости автомобиля). ABS и ESP относятся к противоскользящим системам, защищающим транспортное средство от потери сцепления во время движения и торможения. Что касаемо сигнальной лампы ЕРС, для многих эта аббревиатура на приборке остается загадкой. На самом деле это горящее предупреждение ЕРС говорит о проблемах в автомобиле, связанных со сбоями в электропитании.

К сожалению, ошибка ЕРС может означать почти все, в том числе значительные неисправности, начиная от неправильных значений, поступаемых с датчиков двигателя, и заканчивая отказом стоп-сигнала или ошибкой датчика температуры охлаждающей жидкости. Как правило, чтобы определить причину сбоя, необходимо использовать диагностический компьютер или специальное диагностирующее приложение, установленное на смартфон, который должен быть соединен с диагностическим разъемом автомобиля.

Примечательно, что индикатор EPC встречается в основном на автомобилях Volkswagen или автомобилях, выпускаемых VW Group, – например, сигнальный значок ЕРС есть в автомобилях Seat, Audi и Porsche. Кстати, именно в этих автомобилях индикация ЕРС полностью независима от индикатора «Чек двигателя» (Check Engine). Что это означает?

Например, неработающие стоп-сигналы в автомобилях Volkswagen не приводят к появлению индикации «Чек двигателя» – вместо этого на приборной панели появится значок ЕРС, поскольку лампы в стоп-сигналах не связаны с системой управления двигателем. И это правильно, так как лампочки не влияют на работу двигателя. Увы, такая отдельная индикация в автомобилях Volkswagen есть не во всех автомобилях. Во многих авто индикатор ЕСР может означать как мелкую проблему с лампочкой, так и проблему с датчиками двигателя.

Безопасно ли ехать с включенной ошибкой EPC?

Все зависит от того, какие еще ошибки есть на приборной панели. Если на приборке вместе с сигнальной лампой EPC горит индикатор «Чек двигателя» (Check Engine), автомобиль должен быть проверен как можно скорее, чтобы предотвратить существенное повреждение двигателя. Внимание: не стоит паниковать при появлении ошибки «Чек двигателя» – как правило, в этом случае двигатель управляется в аварийном режиме (система ограничивает положение дроссельной заслонки, не допуская движение на больших оборотах). Обычно при аварийном режиме вы будете чувствовать, что в автомобиле пропала мощность.

Поскольку система EPC используется во многих других системах автомобиля VW Group, вполне вероятно, что после появления ошибки ЕРС на приборке могут появиться и другие сигнальные огни, предупреждающие о неисправностях. Например, если по каким-то причинам будет неисправна система контроля устойчивости автомобиля (ESP) или выйдет из строя круиз-контроль, то на приборке появится значок ESP или значок, предупреждающий о нерабочей системе круиза.

В заключение хотели бы еще раз отметить, что появление ошибки EPC в любом случае сообщает вам о какой-то неисправности или проблеме. Так что, даже если вы с этой ошибкой больше не видите на приборной панели других предупреждающих индикаторов, мы все же рекомендуем проверить не только все лампы освещения в машине (в том числе в стоп-сигналах и поворотники), но и пройти диагностику автомобиля у специалиста.

Источник

4.7. Электронная система рулевого управления EPS

Электронная система рулевого управления (EPS) содержит те же элементы, что и система рулевого управления с гидравлическим усилителем. Кроме того, в блоке усилителя рулевого управления и блоке управления на центральной панели под радиоприемником предусмотрен электромагнитный клапан (рис. 4.43). Для управления потоком жидкости в рулевом механизме электромагнитный клапан работает от тока, поступающего от блока управления, который получает сигналы от VSS (датчика скорости автомобиля).

Система EPS выполняет обычную функцию рулевого управления в случае неисправностей в системе. EPS осуществляет электронное управление подачей тока к соленоиду обводного клапана, регулируя количество жидкости в цилиндре на основании сигналов датчика управления и, таким образом, изменяя прикладываемое усилие в зависимости от гидравлического давления, которое, в свою очередь, зависит от скорости автомобиля.

Рис. 4.45. Электромагнитный клапан: 1 – гидравлический блок управления; 2 – торсион; 3 – поворотный клапан; 4 – от масляного насоса; 5 – правый отсек цилиндра; 6 – левый отсек цилиндра; 7 – к бачку; 8 – электромагнитный клапан; 9 – толкатель; 10 – поршень; 11 – пружина

В механизме рулевого управления расположен электромагнитный клапан для управления потоком жидкости в гидравлической системе усилителя рулевого управления (рис. 4.45).

Электромагнитный клапан состоит из пружины, поршня и толкателя. Входной ток по сигналам, поступающим от блока управления EPS, изменяется от 0 до 1 A в зависимости от скорости движения автомобиля. При включении зажигания ток начинает протекать через электромагнитный клапан, в результате приподнимается поршень, контактирующий с толкателем, который преодолевает сопротивление пружины. По мере того как скорость автомобиля возрастает, уменьшается протекающий ток – поршень под действием пружины опускается.

При подъеме поршень закрывает отверстие для подачи жидкости, полное давление жидкости передается к цилиндру. Но когда при опускании поршня отверстие открыто, часть жидкости от клапана сливается в бачок через отверстие внутри поворотного клапана.

Если необходимо снять рулевой механизм EPS, для исключения повреждения убедитесь, что отсоединен разъем.

Рис. 4.46. Схема функционирования электронной системы рулевого управления EPS при левом повороте: 1 – насос; 2 – бачок; А – при низкой скорости; В – при высокой скорости; а – подача жидкости к порту «В»; b – подача жидкости от порта «А»; с – от масляного насоса; d – от трубки правого цилиндра; e – порт «А»; f – порт «В»; g – к трубке левого цилиндра; h – правый отсек цилиндра; i – левый отсек цилиндра; j – зазор закрыт; k – подача жидкости от «А»; l – подача жидкости к «В»; m – зазор открыт

Масляный насос рулевого управления создает давление, и жидкость поступает в поворотный клапан. При взаимодействии вращающихся колес и сопротивления шин поворачивается торсион. При высокой скорости движения автомобиля жидкость от поворотного клапана подается в электромагнитный клапан через нижнее отверстие и выходит через верхнее отверстие к участку соединения с поршнем (рис. 4.46). В это время поршень выталкивается назад, так как усилие пружины больше усилия толкателя электромагнитного клапана. Жидкость проходит через зазор между поршнем и боковой стенкой и поступает в поворотный клапан, после чего сливается в бачок через сливное отверстие между поворотным клапаном и торсионом. Таким образом, давление, создаваемое насосом, не влияет на усилие, прикладываемое к рулевому колесу.

При уменьшении скорости автомобиля отверстие поршня, соединяющего левый и правый отсеки, постепенно закрывается, и давление жидкости, создаваемое насосом, передается в левый отсек. Таким образом, усилие, прикладываемое к рулевому колесу, снижается.

Рис. 4.47. Схема функционирования электронной системы рулевого управления EPS при правом повороте: 1 – насос; 2 – бачок; А – при низкой скорости; В – при высокой скорости; а – подача жидкости к порту «В»; b – подача жидкости от порта «А»; с – от масляного насоса; d – к трубке правого цилиндра; e – порт «А»; f – порт «В»; g – от трубки правого цилиндра; h – правый отсек цилиндра; i – левый отсек цилиндра; j – зазор закрыт; k – подача жидкости от «А»; l – подача жидкости к «В»; m – зазор открыт

Электронная система рулевого управления EPS при правом повороте функционирует в последовательности, обратной функционированию при левом повороте (рис. 4.47).

Источник
