Не все газовые отопительные агрегаты оснащены ЖК-дисплеями, а приставка QAA 73 в комплект не входит (поставляется отдельно). В ряде моделей напольных котлов Бакси Слим об ошибках, сбоях информацию дают сигнальные лампочки на панели управления. Статья поможет понять, о какой проблеме сообщают индикаторы, как поступать пользователю.
С чего начать
Произвести сброс. Если ошибка случайная, вызвана сбоями в сети питания, наводками, уберется. В котлах Бакси Слим выполняется переводом переключателя (поз. 1) в крайнее левое положение (R – Reset).
Влияние скачков в эл/сети нивелируется подключением отопительного агрегата через ИБП. За счет аккумуляторов (присоединяемых или встроенных) блок обеспечивает стабильное питание котла Бакси при проблемах на линии эн/снабжения (отказ генератора, обрыв ЛЭП, изменение значения напряжения или частоты).
Мнение эксперта
Муфта диэлектрическая на газовой трубе исключает влияние помех на работу электроники Baxi Slim.
Совет эксперта
Перечень ошибок
При появлении неисправности сигнальные лампочки начинают мигать.
Индикатор (дом) информирует о проблеме с тягой. Котел Бакси Слим останавливается по сигналу аварии, одновременно загорается лампочка (капля). Ошибка связана с полной (частичной) блокировкой канала дымоудаления.
Причины
- Просчеты проектирования, монтажа дымохода. К ошибке Бакси Слим приводит невыполнение требований производителя по сечению канала, протяженности трассы, уклону, количеству поворотов и ряда иных. Чтобы котел стабильно функционировал, придется переделывать.
- Подключение Бакси к системе дымоудаления, обустроенной для агрегата, ранее отапливавшего объект. Параметры дымохода рассчитываются индивидуально для каждой модели. Попытка сэкономить на реконструкции системы отведения газов приводит к ошибке котла.
- Лед, сосульки, снежная корка на срезе трубы снижают тягу (или полностью блокируют канал), влекут аварийную остановку оборудования.
- Грязь, пыль, мусор, скопление паутины в полости дымохода – причины ошибки Бакси Слим.
- Ненадежные контакты, обрыв, замыкание сигнальных цепей термостата тяги. Оплавление изоляции проводов также вызывает сбой в работе котла. Осмотреть, устранить.
- Неисправность прибора. Простейшее тестирование заключается в замыкании его контактов. Если ошибка Бакси исчезнет, датчик непригоден – заменить.
Ошибка (термометр) сообщает о перегреве котла Бакси Слим – сработал элемент защиты (термостат).
Причины
- Сбой в работе регулятора температуры. Начинать нужно с проверки подключенных к котлу приборов (комнатного, уличного) и сигнальных цепей.
- Неисправность термостата. Повреждение капилляра – характерная неполадка.
- Воздух в контуре отопления. При нагреве жидкости непрерывно идет процесс газообразования. Автоматические клапана (на радиаторах, расширительном баке, насосе котла) иногда не срабатывают по причине окисления частей, загрязнения каналов. Накапливаясь, воздух образует пузырь, снижающий скорость протока теплоносителя или блокирующий трубу. Пройти по объекту и стравить, где предусмотрено, вручную.
- Протечка. Нарушение герметичности системы отопления выявляется по пятнам, лужицам на полу. При незначительном дефекте обнаружить сложнее – капли испаряются с нагретых поверхностей, не успевая стечь. Нужно подождать, пока температура в контуре не снизится. Это предотвратит испарение, и определить место повреждения получится по мокрым разводам. После устранения неисправности довести давление до нормы. Регулярное появление ошибки Бакси Слим по перегреву свидетельствует о протечке скрытой. Придется проверять все закрытые (облицовкой, напольным покрытием, плинтусами) участки трассы.
- Насос. Не выходит на режим или не запускается – причины перегрева. Подставить ванночку для сбора вытекающей жидкости, открутить гайку на передней панели помпы, вручную провернуть вал. На его торце – шлиц под плоскую отвертку. Если ошибка вызвана накипью на роторе, крыльчатке, исчезнет.
Что вызывает сбой в работе насоса
- Разрушение опорного подшипника.
- Обрыв, короткое или межвитковое замыкание обмотки. Явный дефект определяется мультиметром. При КЗ R= 0, обрыве = ∞.
- Ненадежные контакты. Проверить все электрические цепи: питания, управления.
- Повреждение крыльчатки насоса (трещина, скол), грязь на ней – распространенная причина ошибки Бакси Слим.
- Забит канал (внутренний) удаления воздуха. Характерно для объектов, где не уделяется внимание водоподготовке. Придется разбирать насос, чистить.
Индикация недостатка поступающего к горелке газа. Для Бакси Слим серии 1.62 iN мигание лампочки (треугольник) указывает на падение давления: арматура котла не срабатывает, клапан не открывается.
Если в доме есть газовая плита, подача проверяется розжигом всех конфорок. На проблему с давлением укажут маленькие, колеблющиеся язычки пламени.
Причины
- Ледяная пробка. При централизованном газоснабжении образуется на участке ввода трубы в строение. Вызывать аварийную службу: отогреют, ошибка исчезнет.
- Неисправность приборов: счетчика, фильтра (забитая сетка).
- Срабатывание отсечного клапана. При пропадании напряжения блокирует подачу газа к котлу Бакси. Взвести рычаг, и ошибка уберется.
- Не выполнена перенастройка газового блока при переводе Baxi Slim с магистрального «голубого топлива» на СУГ. Для котла серии 1.62 iN регулируется газовый прессостат. Указателем прибора выставляется требуемое значение (в бар): для G20 – 13, G30 – 20, G31 – 25.
- Засор в трубке на входе в блок арматуры. Распространенная причина ошибки. Отсоединить, удалить «мусор», поставить на место, проверить герметичность соединения. Эти простейшие действия решают проблему с отказом котла.

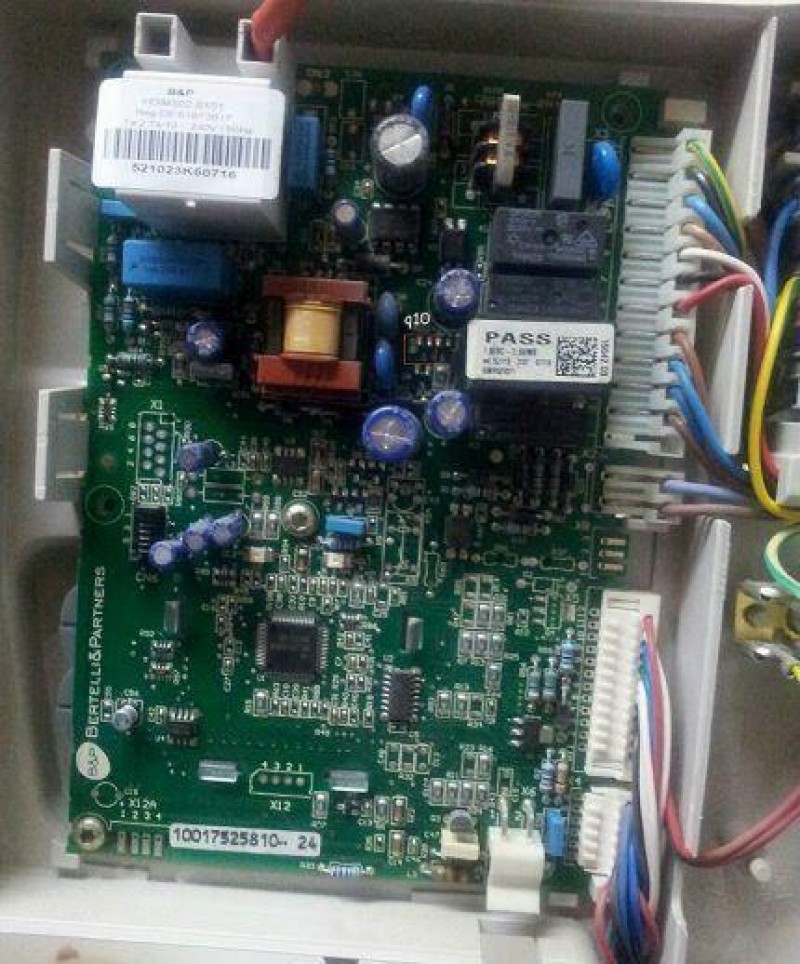

Диагностика электронной платы
Выполняется на имитирующем работу Бакси Слим стенде, в условиях мастерской. Но ряд действий по устранению неисправности получится выполнить на месте. Ошибки котла формируются ЭПУ по сигналам от датчиков, и если приняными мерами неполадка не устраняется, нужно протестировать плату. Она снимается и осматривается с обеих сторон.
Причины
- Механическое, термическое повреждение панели, радиодеталей: трещины, сколы, темные пятна, оплавленные или раздутые корпуса.
- Разрывы дорожек. Установка шунта из проводника убирает ошибку Бакси Слим.
- Ненадежные контакты. Проверить все разъемы, удалить влагу, окисления, грязь.
- Конденсат, пыль на плате. Накапливаясь, влага инициирует замыкания в электрических цепях и появление ошибок котла. Проблема решается чисткой ЭПУ. Не использовать абразивные материалы, агрессивные составы, в том числе, на спиртовой основе.
Не получается устранить неполадку – обращаться в авторизованный сервис. Котлы Бакси Слим выпускаются в нескольких сериях. Пытаться убрать сложную ошибку по советам из интернета, людей «знающих и бывалых» не стоит. Нужно учитывать особенности модели и год выпуска.
Поделитесь опытом
Если у вас есть опыт в исправлении ошибок Baxi Slim — пишите в комментариях к этой статье, мы постараемся рассмотреть ваш вариант и подробно разобрать его в данной или одной из следующих статьях. Можете так же присылать фото и видео с комментариями и описанием.
Статья помогла? Сэкономил? Помоги развитию проекта прямо сейчас.
Понравилась статья? Репост будут лучшей благодарностью.
На этой странице приведено краткое описание кодов ошибок газовых котлов BAXI. Подробное описание ошибок будет доступно по дополнительным ссылкам. Информация структурирована таким образом: источник ошибки (датчик, который фиксирует ошибку), краткое описание ошибки, возможные причины появления ошибки. Информация о том, как устранять ошибку будет доступна при переходе по ссылке с подробным описанием.
Внимание! Один и тот же код ошибки на разных котлах BAXI может иметь различное описание – необходимо также обращать внимание на модель котла!
Коды ошибок описаны в порядке возрастания по номеру.
Ошибка E00
Внутренняя ошибка платы. Перезагрузка из-за накопившихся ошибок в памяти. Причиной могут быть плохие условия работы котла по электропитанию (электропомехи), либо подгоревшие контакты реле вентилятора — требуется замена платы или ремонт. Подробнее можно ознакомится в отдельном материале: Котел бакси ошибка Е00 — вероятные причины и способы устранения

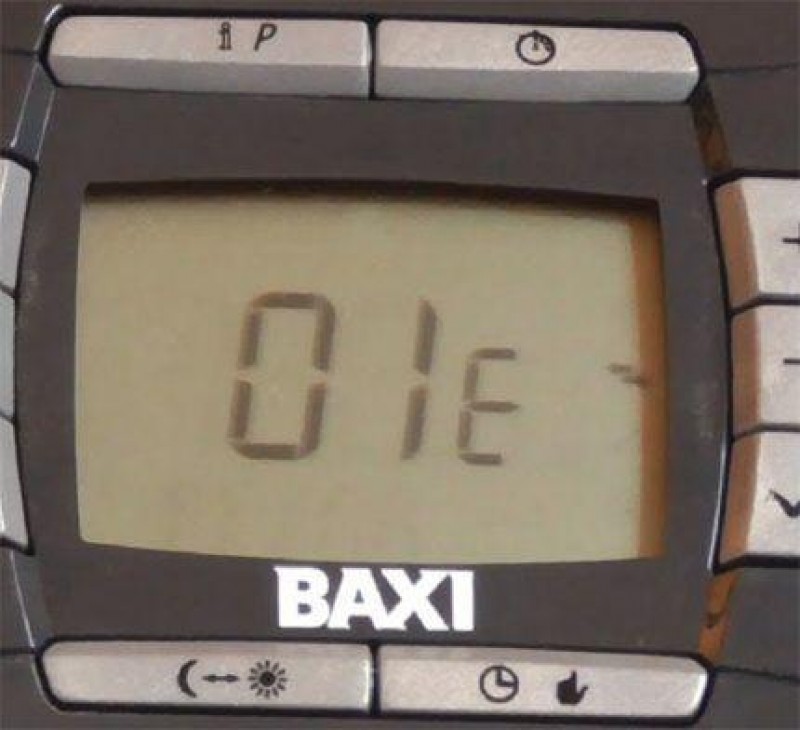

Ошибка Е01 или значок на котлах с индикаторами
Сигнал с датчика контроля пламени (отсутствие розжига или пламени). Логика ошибки – после трех попыток розжига котел не определил датчиком наличия пламени на горелке.
Возможные причины:
- Отсутствует подача газа на котел или давление газа недостаточное
- Несоблюдение полярности подключения котла (фаза и ноль перепутаны)

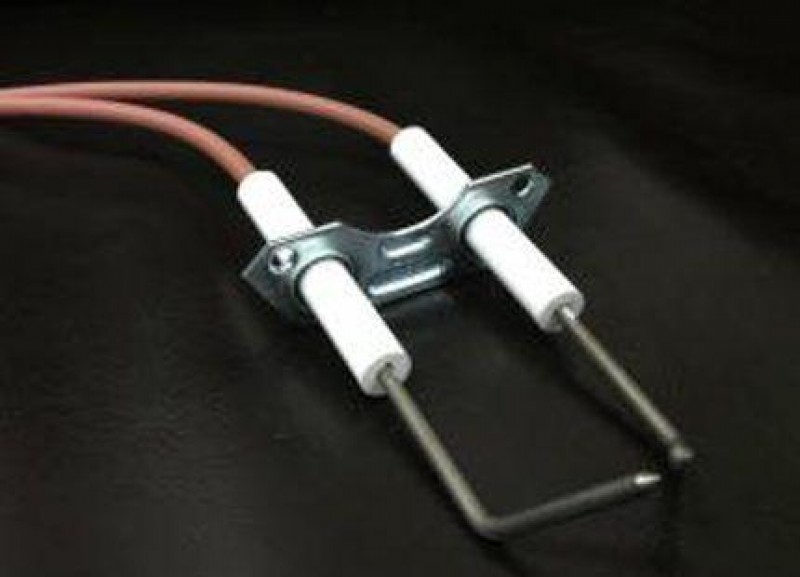

- Отсутствие гальванической связи или плохой контакт электрода розжига и платы управления
- Неисправен, загрязнен или неправильно установлен датчик контроля пламени
- Нет пробоя искры на горелке

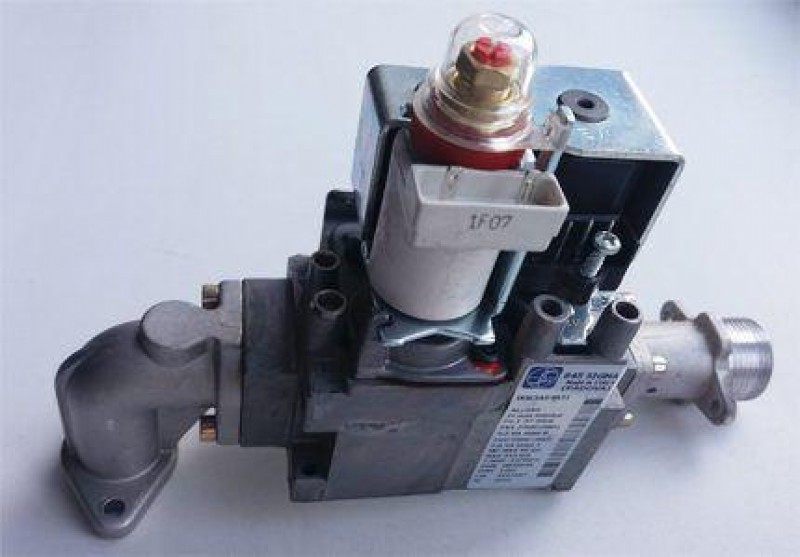

- Неисправен газовый клапан
- Неисправна электронная плата
- Недостаточно воздуха для нормального горения газа
- Неправильно настроен газовый клапан (минимальное и максимальное давление газа)
Прочитать подробнее в статье Подробное описание ошибки BAXI Е01 способы устранения.
Ошибка Е02 или значок на котлах с индикаторами
Сигнал с предохранительного термостата перегрева. Датчик срабатывает, если температура теплоносителя превышает максимально допустимую температуру (как правило, около 105°С). Контакты термостата нормально замкнуты, при перегреве размыкаются, и плата блокирует работу котла.
Возможные причины:
- Перегрев теплоносителя в основном теплообменнике из-за отсутствия циркуляции (теплообменник засорился или оброс накипью, засорены фильтра системы отопления, воздух в системе отопления, неисправность циркуляционного насоса)
- Неисправен термостат перегрева
- Нет контакта между платой и термостатом перегрева
Неисправен датчик температуры контура отопления (неверный сигнал с датчика)
Ошибка E02 для котлов BAXI Eco Nova имеет другое описание (паразитное пламя — аналогично E35)
Подробные материалы об ошибке и ее диагностике читайте:
Ошибка E02 — описание и устранение
Перегрев газового котла
Перегрев BAXI в режиме ГВС ошибка E02
Ошибка Е03 или значок на котлах с индикаторами
Ошибка дымохода, источник — датчик тяги (пневмореле для котлов с вентилятором или термостат для котлов с дымоудалением естественной тягой). Ошибку нельзя сбросить до устранения причины неисправности. Самые вероятные из них:
- Тяга действительно отсутствует или недостаточная для безопасной работы котла (заблокирован входящий либо выпускной канал дымохода, неправильное устройство системы дымоходов)
- Неисправен датчик, определяющий наличие тяги (механическая часть, электрическая, подводящие трубки или устройство Вентури)
- Нет контакта датчика с платой управления (окисление контактов или повреждение проводки)
- Вентилятор не работает или не создает нужного разряжения в трубе (крутится туго или не включается)
- Неисправна плата (нет питания на вентилятор, чаще всего для котлов BAXI LUNA)
- Неверная конфигурация платы: для котлов MainFour, Ecofour, Fourtech неправильно установлен параметр F01 (Тип камеры сгорания котла), а для котлов Main 5, ECO-5 Compact с закрытой камерой сгорания неверно задан параметр F43
Ошибка Е03 одна из самых «популярных», ее не сбросить до устранения причины. В турбированных котлах и котлах без вентилятора порядок поиска проблемы будет отличаться, так как применяются разные датчики. Подробнее о том, что можно предпринять читайте в статье: ошибка Е03 котла BAXI — поиск неисправности.
В котлах BAXI Eco Nova ошибка E03 указывает на перегрев котла (см. описание ошибки Е02 выше)
Ошибка Е04
Датчик контроля пламени. Логика ошибки — датчик фиксирует многократно краткосрочное пропадание пламени. Ошибка котлов Luna-3 Comfort, Nuvola-3 Comfort, Main5, ECO-5 Compact.
- Неправильно настроен или неисправен газовый клапан, воздух в газовой магистрали
- Недостаточное количество воздуха для горения газа (перетекание продуктов горения во впускной тракт из-за неправильного устройства коаксиального дымохода)
- Помехи электросети (отсутствует заземление котла)
- Неисправна электронная плата (котел не «видит» пламя)
Ошибка Е05

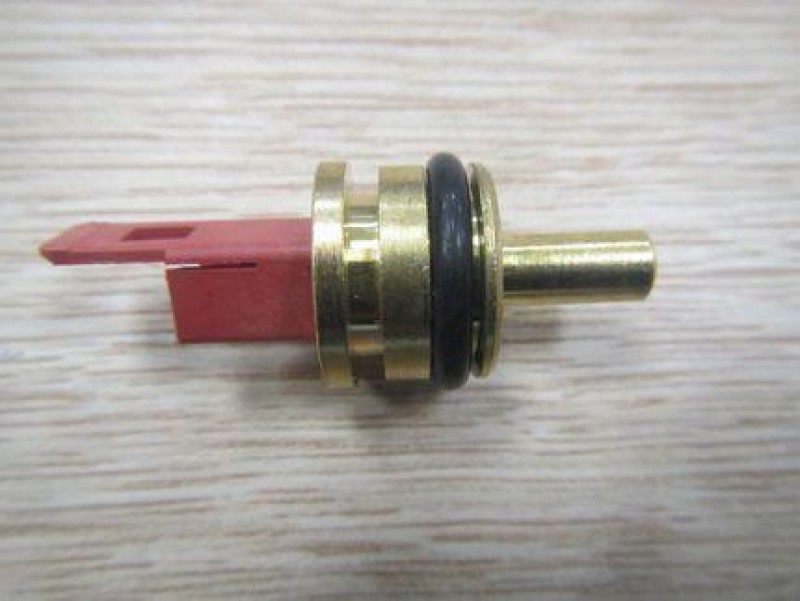

Датчик температуры контура отопления. Выход значения сопротивления датчика за допустимый рабочий диапазон (1кОм — 25 кОм). В большинстве случаев неисправность устраняется заменой датчика температуры на новый.
Как проверить датчик температуры?
Ошибка Е06
Датчик температуры контура ГВС. Выход значения сопротивления датчика за допустимый рабочий диапазон (обрыв датчика или короткое замыкание). В большинстве случаев неисправность устраняется заменой датчика температуры на новый. Подробнее про ошибку Е06 котлов BAXI.
Как проверить датчик температуры?
Ошибка Е07
Датчик температуры дымовых газов. Логика ошибки — обрыв цепи или показание температуры -17 градусов. Причина — неисправность датчика или проводки датчика (нет контакта датчика с платой управления).
Подробнее о диагностике можно прочитать в статье: диагностика датчика температуры BAXI.
Ошибка Е08
Для котлов BAXI Main 5, ECO-5 Compact Ошибка в цепи
усиления сигнала пламени. Электронная плата не
заземлена или неисправна.
С такой ошибкой никогда не встречался, если у вас есть какая-либо информация — напишите мне.
Ошибка Е09
Для котлов BAXI Main 5, ECO-5 Compact. Ошибка в контуре безопасности газового клапана.

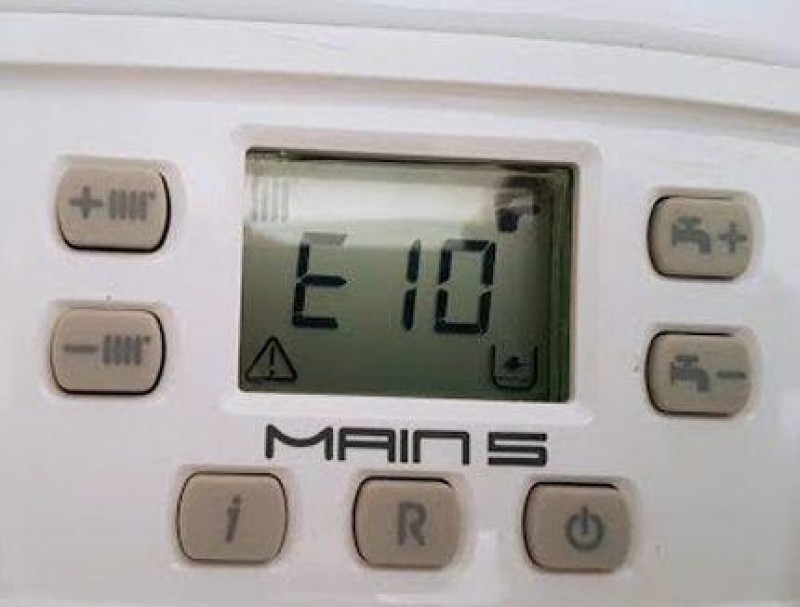

Ошибка Е10
Датчик давления системы отопления (реле минимального давления). Причины:
- Недостаточное давление в контуре отопления (проверить показания механического манометра)
- Отсутствует контакт между платой и датчиком минимального давления
- Неисправен датчик
В большинстве случаем E10 говорит о том, что в котле нет воды (давление ниже допустимого) и необходимо сделать подпитку котла (добавить воды). Читать подробнее: Ошибка E10 котла бакси.
Ошибка Е12
Для котлов Nuvola-3, Nuvola-3 Comfort, Nuvola-3 В40, источник — дифференциальный гидравлический прессостат. На этих котлах через датчик управляющая электроника измеряет в том числе изменение давления (скачок давления при пуске насоса). Таким образом определяется, что циркуляционный насос работает. Поэтому для ошибки BAXI E12 такие причины:
- Неисправен сам датчик (механическая часть — мембрана или шток, или электрическая часть — микропереключатель)
- Проблемы с циркуляцией теплоносителя (датчик не фиксирует скачка давления).
Подробнее об читайте в статье: дифференциальный гидравлический прессостат BAXI Nuvola-3
Ошибка Е13
Ложный сигнал от дифференциального гидравлического прессостата — микропереключатель фиксирует постоянно одно положение (контакты залипли).
Ошибка Е21
Для котлов BAXI Main 5, ECO-5 Compact Разброс параметров элементов(контроллеров) на электронной плате. Нарушение процесса контроля пламени.
Ошибка Е22
Низкое значение напряжения электропитания (значение входного напряжения питания менее 162 Вольт). Несоответствие качества питающей электроэнергии.
Ошибка Е25
Сигнал с датчика температуры контура отопления. Логика ошибки – анализ скорости роста температуры в контуре отопления электронной платой котла (скорость роста температуры в контуре отопления более, чем 1°С в секунду). Причины:
- Датчик температуры не исправен (показания с датчика неверны)
- Температура действительно расчет слишком быстро из-за низкого протока теплоносителя через теплообменник (плохая циркуляция)

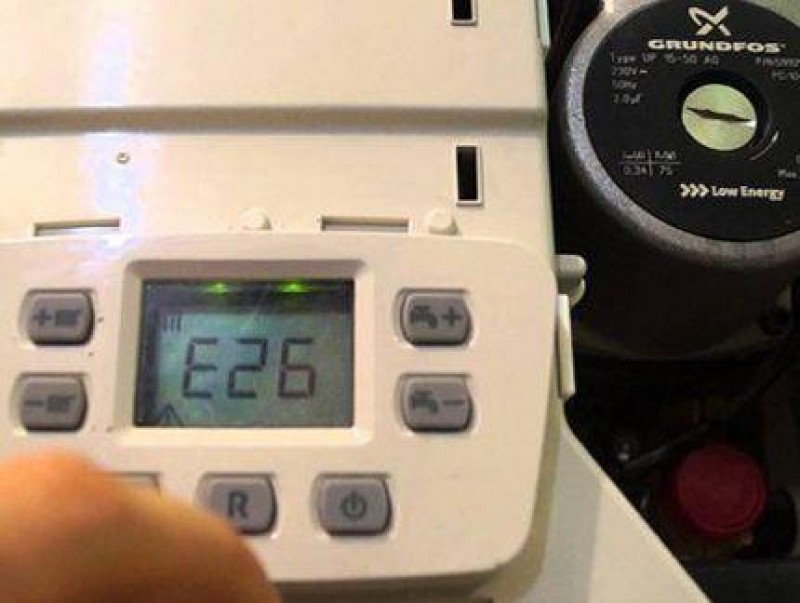

Ошибка Е26
Сигнал с датчика температуры контура отопления. Сигнал с датчика температуры контура отопления. Логика — превышение температуры теплоносителя на 20 градусов выше заданной. Смотреть описание ошибки E25 — причины те же самые, просто дополнительная логика определения проблемы.
Ошибка Е27
Неправильное положение датчика температуры ГВС
Ошибка Е31
Отсутствует связь с внешним устройством управления котлом. В случае наличия внешней автоматики управления котлом.
- Разрыв связи с внешним устройством, работающим по
протоколу OpenTherm - Нарушен порядок подключения(отключения) внешнего
устройства OpenTherm
Ошибка Е32
Сигнал с датчиков температуры отопления и ГВС. Каждое превышение температуры больше 95°C в контуре отопления снижает температуру воды в контуре ГВС на 3°C (температура контура ГВС перестает снижаться при 42°C). Если температура
воды в контуре отопления дважды превысит 95°C, на панели управления начнёт мигать код Е32 (32Е). Причина либо в наличие накипи в битермическом теплообменнике, требуется его промывка, либо неисправен датчик NTC контура ГВС.
Ошибка Е35
Паразитное пламя. Датчик пламени дает сигнал о наличии пламени до подачи сигнала с платы на открывание газового
клапана. Наверное самая печально известная ошибка. Возникает в основном на платах производства Honeywell в котлах BAXI четвертого поколения (Ecofour, Mainfour).
Изначально логика ошибки — выявление негерметичности газового клапана, но из-за электрических помех и чувствительности платы управления E35 часто беспокоит пользователей при отсутствии проблемы.
Радикально устранить ошибку E35 можно заменой платы на Bertelli, так как на этой плате другая схема контроля пламени и ошибки там не бывает, но на самом деле можно устранить ее причину: читать подробнее об ошибке E35 baxi и способе ее устранения.
Ошибка Е36
Для котлов Main 5, ECO-5 Compact. Неисправен датчик температуры дымовых газов (короткое замыкание)
Ошибка Е40
Датчик температуры дымовых газов. Не проходят циклические тесты по температуре дымовых газов.
Ошибка Е41
Датчик температуры дымовых газов. Не проходят циклические тесты по току ионизации.
Ошибка Е42
GDC не проходит первичные тесты. Блокировка котла после 3-х неудачных попыток. Возможные причины:
- Неисправен вентилятор
- Нет контакта между платой и вентилятором
- Засорен всасывающий дымоход
Ошибка Е43
Смотреть описание ошибки E42. Блокировка из-за вероятного засорения всасывающего дымохода или слишком низкого давления газа.
Ошибка Е50
Датчик температуры NTC дымовых газов (значение температуры превысило 180 градусов). Причины высокой температуры дымовых газов в перегреве теплообменника Main 5, ECO-5 Compact:
- Недостаточная циркуляция теплоносителя
- Неисправен датчик NTC дымовых газов
- Некорректная настройка газового клапана
Ошибка E55
Для котлов BAXI Main 5, ECO-5 Compact — требуется калибровка газового клапана. При замене электронной платы не выполнена калибровка газового клапана. Необходимо выполнить калибровку(параметры F45 и F48) согласно инструкции.
Ошибка E62
Для котлов BAXI Main 5, ECO-5 Compact Срабатывание устройств безопасности при отсутствии стабилизации сигнала пламени или
температуры дымовых газов. Сигнал с датчика контроля пламени. Причины: неисправен, загрязнен или неправильно установлен датчик контроля пламени, неисправен датчик NTC дымовых газов.
Ошибка E65
Для котлов BAXI Main 5, ECO-5 Compact Срабатывание предохранительных устройств вследствие частых( 10 раз в течение 10 мин) проверок засорения всасывающего дымохода. Причины, аналогичные ошибкам Е40 и Е41.
Ошибка E96
Электронная плата фиксирует пониженное напряжение питания.
Ошибка E97
Частота питающей сети отличается от 50 Гц. Часто возникает из-за подключения с помощью временных источников питания (генератор) или устройства бесперебойного питания, не предназначенные для эксплуатации с котлами.
Ошибка E98
Для котлов кроме Main 5, ECO-5 Compact внутренняя ошибка платы. Требуется ремонт или замена. Система самодиагностики определяет неисправное реле газового клапана. Для котлов Main 5, ECO-5 Compact проверить параметры F03 и F12 (заданы неверно). Видео с котла при ошибке E98.
Ошибка E99
Внутренняя ошибка платы. Требуется замена платы или ремонт (проблема с реле газового клапана котла)
Справочная информация об ошибках
Для Вашего удобства мы собрали необходимую справочную информацию со сводной таблицей индикации неисправностей поступающих от котлов и элементов, а также возможные варианты этих самых неисправностей.
| Код ошибки | Индикация на котле и элемент с неисправностью | Возможные варианты неисправностей |
|---|---|---|
| Е01 (01Е) | В котлах с ЖК-дисплеем светится код ошибки: Е01 (01Е) Элемент: Датчик контроля пламени Блокировка котла после 3-х неудачных попыток розжига. В котлах со светодиодами мигает следующий индикатор: |
|
| Е02 (02Е) |
В котлах с ЖК-дисплеем светится код ошибки: |
|
| Е03 (03Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: Пневмореле — датчик тяги На котлах со светодиодами мигает следующий индикатор: Примечание: В котлах с открытой камерой сгорания вместо значка вентилятора указан значок домика. В котлах Main 5, ECO Compact 24F, 18F, 14F |
В котлах с открытой камерой сгорания (i)
Для котла Main 5, ECO Compact закр.камера сгорания (F) В котлах с закрытой камерой сгорания (Fi)
|
| Е04 (04Е) |
В котлах серий Luna-3 Comfort, Nuvola-3 Comfort светится код ошибки: Описание: Датчик пламени дает сигнал о частом (более 6 раз), краткосрочном пропадании пламени на горелке Элемент: В котлах серий Main 5, ECO Compact |
Для котла Main 5, ECO Compact
|
| Е05 (05Е) | В котлах с ЖК-дисплеем светится код ошибки: Е05 (05Е) Элемент: Датчик температуры контура отопления В котлах со светодиодами мигает следующий индикатор: |
|
| Е06 (06Е) | В котлах с ЖК-дисплеем светится код ошибки: Е06 (06Е) Элемент: Датчик температуры контура ГВС В котлах со светодиодами мигает следующий индикатор: |
|
| Е07 (07Е) |
В котлах серии Main 5, ECO Compact светится код ошибки: Элемент: |
|
| Е08 (08Е) |
В котлах серии Main 5, ECO Compact светится код ошибки: Элемент: |
|
| Е09 (09Е) |
В котлах серии Main 5, ECO Compact светится код ошибки: Элемент: |
|
| Е10 (10Е) |
В котлах с ЖК-дисплеем светится код ошибки: В котлах Nuvola-3 B40, Nuvola-3 Comfort В котлах со светодиодами мигает следующий индикатор: Для Slim 1.62 — давление газа ниже допустимой нормы — реле мин.давления газа. |
Для котлов серий Main Four, Main 5, Eco Four, Fourtech, Luna-3, Luna-3 Comfort
Для котлов Nuvola-3 B40, Nuvola-3 Comfort
|
| Е12 (12Е) |
В котлах серии Nuvola-3, Nuvola-3 Comfort, Nuvola-3 B40 светится код ошибки: Элемент: |
|
| Е13 (13Е) |
В котлах серии Nuvola-3, Nuvola-3 Comfort, Nuvola-3 B40 светится код ошибки: Элемент: |
|
| Е22 (22Е) |
В котлах серии Main 5, ECO Compact светится код ошибки: Элемент: |
|
| Е25 (25Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
| Е26 (26Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
| Е27 (27Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
| Е32 (32Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
| Е35 (35Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
| Е36 (36Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е40-Е41 (40Е — 41Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е42 (42Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е43 (43Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е50 (50Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е55 (55Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е62 (62Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е65 (65Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е96 (96Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
| Е97 (97Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
| Е98 (98Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: Для котла Main 5, Eco Compact |
Для котла Main 5
|
| Е99 (99Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
|
В котлах Main 5, Eco Compact мигает символ: Элемент: |
|
Не все газовые отопительные агрегаты оснащены ЖК-дисплеями, а приставка QAA 73 в комплект не входит (поставляется отдельно). В ряде моделей напольных котлов Бакси Слим об ошибках, сбоях информацию дают сигнальные лампочки на панели управления. Статья поможет понять, о какой проблеме сообщают индикаторы, как поступать пользователю.
С чего начать
Произвести сброс. Если ошибка случайная, вызвана сбоями в сети питания, наводками, уберется. В котлах Бакси Слим выполняется переводом переключателя (поз. 1) в крайнее левое положение (R – Reset).
Влияние скачков в эл/сети нивелируется подключением отопительного агрегата через ИБП. За счет аккумуляторов (присоединяемых или встроенных) блок обеспечивает стабильное питание котла Бакси при проблемах на линии эн/снабжения (отказ генератора, обрыв ЛЭП, изменение значения напряжения или частоты).
Мнение эксперта
Муфта диэлектрическая на газовой трубе исключает влияние помех на работу электроники Baxi Slim.
Совет эксперта
Перечень ошибок
При появлении неисправности сигнальные лампочки начинают мигать.
Индикатор (дом) информирует о проблеме с тягой. Котел Бакси Слим останавливается по сигналу аварии, одновременно загорается лампочка (капля). Ошибка связана с полной (частичной) блокировкой канала дымоудаления.
Причины
- Просчеты проектирования, монтажа дымохода. К ошибке Бакси Слим приводит невыполнение требований производителя по сечению канала, протяженности трассы, уклону, количеству поворотов и ряда иных. Чтобы котел стабильно функционировал, придется переделывать.
- Подключение Бакси к системе дымоудаления, обустроенной для агрегата, ранее отапливавшего объект. Параметры дымохода рассчитываются индивидуально для каждой модели. Попытка сэкономить на реконструкции системы отведения газов приводит к ошибке котла.
- Лед, сосульки, снежная корка на срезе трубы снижают тягу (или полностью блокируют канал), влекут аварийную остановку оборудования.
- Грязь, пыль, мусор, скопление паутины в полости дымохода – причины ошибки Бакси Слим.
- Ненадежные контакты, обрыв, замыкание сигнальных цепей термостата тяги. Оплавление изоляции проводов также вызывает сбой в работе котла. Осмотреть, устранить.
- Неисправность прибора. Простейшее тестирование заключается в замыкании его контактов. Если ошибка Бакси исчезнет, датчик непригоден – заменить.
Ошибка (термометр) сообщает о перегреве котла Бакси Слим – сработал элемент защиты (термостат).
Причины
- Сбой в работе регулятора температуры. Начинать нужно с проверки подключенных к котлу приборов (комнатного, уличного) и сигнальных цепей.
- Неисправность термостата. Повреждение капилляра – характерная неполадка.
- Воздух в контуре отопления. При нагреве жидкости непрерывно идет процесс газообразования. Автоматические клапана (на радиаторах, расширительном баке, насосе котла) иногда не срабатывают по причине окисления частей, загрязнения каналов. Накапливаясь, воздух образует пузырь, снижающий скорость протока теплоносителя или блокирующий трубу. Пройти по объекту и стравить, где предусмотрено, вручную.
- Протечка. Нарушение герметичности системы отопления выявляется по пятнам, лужицам на полу. При незначительном дефекте обнаружить сложнее – капли испаряются с нагретых поверхностей, не успевая стечь. Нужно подождать, пока температура в контуре не снизится. Это предотвратит испарение, и определить место повреждения получится по мокрым разводам. После устранения неисправности довести давление до нормы. Регулярное появление ошибки Бакси Слим по перегреву свидетельствует о протечке скрытой. Придется проверять все закрытые (облицовкой, напольным покрытием, плинтусами) участки трассы.
- Насос. Не выходит на режим или не запускается – причины перегрева. Подставить ванночку для сбора вытекающей жидкости, открутить гайку на передней панели помпы, вручную провернуть вал. На его торце – шлиц под плоскую отвертку. Если ошибка вызвана накипью на роторе, крыльчатке, исчезнет.
Что вызывает сбой в работе насоса
- Разрушение опорного подшипника.
- Обрыв, короткое или межвитковое замыкание обмотки. Явный дефект определяется мультиметром. При КЗ R= 0, обрыве = ∞.
- Ненадежные контакты. Проверить все электрические цепи: питания, управления.
- Повреждение крыльчатки насоса (трещина, скол), грязь на ней – распространенная причина ошибки Бакси Слим.
- Забит канал (внутренний) удаления воздуха. Характерно для объектов, где не уделяется внимание водоподготовке. Придется разбирать насос, чистить.
Индикация недостатка поступающего к горелке газа. Для Бакси Слим серии 1.62 iN мигание лампочки (треугольник) указывает на падение давления: арматура котла не срабатывает, клапан не открывается.
Если в доме есть газовая плита, подача проверяется розжигом всех конфорок. На проблему с давлением укажут маленькие, колеблющиеся язычки пламени.
Причины
- Ледяная пробка. При централизованном газоснабжении образуется на участке ввода трубы в строение. Вызывать аварийную службу: отогреют, ошибка исчезнет.
- Неисправность приборов: счетчика, фильтра (забитая сетка).
- Срабатывание отсечного клапана. При пропадании напряжения блокирует подачу газа к котлу Бакси. Взвести рычаг, и ошибка уберется.
- Не выполнена перенастройка газового блока при переводе Baxi Slim с магистрального «голубого топлива» на СУГ. Для котла серии 1.62 iN регулируется газовый прессостат. Указателем прибора выставляется требуемое значение (в бар): для G20 – 13, G30 – 20, G31 – 25.
- Засор в трубке на входе в блок арматуры. Распространенная причина ошибки. Отсоединить, удалить «мусор», поставить на место, проверить герметичность соединения. Эти простейшие действия решают проблему с отказом котла.
Диагностика электронной платы
Выполняется на имитирующем работу Бакси Слим стенде, в условиях мастерской. Но ряд действий по устранению неисправности получится выполнить на месте. Ошибки котла формируются ЭПУ по сигналам от датчиков, и если приняными мерами неполадка не устраняется, нужно протестировать плату. Она снимается и осматривается с обеих сторон.
Причины
- Механическое, термическое повреждение панели, радиодеталей: трещины, сколы, темные пятна, оплавленные или раздутые корпуса.
- Разрывы дорожек. Установка шунта из проводника убирает ошибку Бакси Слим.
- Ненадежные контакты. Проверить все разъемы, удалить влагу, окисления, грязь.
- Конденсат, пыль на плате. Накапливаясь, влага инициирует замыкания в электрических цепях и появление ошибок котла. Проблема решается чисткой ЭПУ. Не использовать абразивные материалы, агрессивные составы, в том числе, на спиртовой основе.
Не получается устранить неполадку – обращаться в авторизованный сервис. Котлы Бакси Слим выпускаются в нескольких сериях. Пытаться убрать сложную ошибку по советам из интернета, людей «знающих и бывалых» не стоит. Нужно учитывать особенности модели и год выпуска.
Поделитесь опытом
Если у вас есть опыт в исправлении ошибок Baxi Slim — пишите в комментариях к этой статье, мы постараемся рассмотреть ваш вариант и подробно разобрать его в данной или одной из следующих статьях. Можете так же присылать фото и видео с комментариями и описанием.
Статья помогла? Сэкономил? Помоги развитию проекта прямо сейчас.
Понравилась статья? Репост будут лучшей благодарностью.
Система самодиагностики котла BAXI позволяет отслеживать состояние всех узлов отопительной системы в режиме реального времени. Выдаваемые на экран дисплея ошибки генерируются платой электроники на основе сигналов датчиков, установленных на устройствах и узлах отопительной системы. Существующие ошибки газовых котлов BAXI представлены списком из почти сотни вариантов, однако, встречающихся на практике не так много.
Необходимо отметить, что ошибки котлов BAXI во многом зависят от качества обслуживания отопительной системы.
Код ошибки Е01 и Е04
Отсутствие розжига котла (Е01) или отрыв пламени – датчик его не видит (Е04) и котёл тухнет после розжига. Причиной появления ошибки может быть отсутствие газа или низкое давление, отсутствие сигнала с электрода ионизации пламени. При ошибке Е04 возможно попадание продуктов сгорания в камеру из-за неисправности дымохода.
Для исправления ситуации проверяют качество контакта между электронной платой и датчиком контроля пламени, правильность подключения фазы и нуля, чистят сенсор контроля пламени или меняют электрод розжига.
Код ошибки Е02
Код ошибки Е02 в котлах БАКСИ вызван срабатыванием термостата-предохранителя, что говорит о перегреве – повышении температуры теплоносителя основного контура. Причиной появления ошибки может быть неисправность самого датчика, обрыв проводников и неплотное примыкание датчика к рабочей поверхности (например, высохла термопаста), что искажает его показания. Корректность работы датчика определяют по сопротивлению цепи предохранительного термостата, которое должно быть не более 1,5 Ома. Если датчик исправен, то причиной перегрева является нарушение циркуляции теплоносителя.
Причин нарушения циркуляции носителя довольно много:
- поломка или заклинивание циркуляционного насоса,
- засорение фильтров контуров отопления,
- образование воздушной пробки,
- засорение теплообменника из-за образовавшейся внутри накипи.
Код ошибки Е03
Срабатывание датчика тяги может быть вызвано неисправностью дымохода. Для котлов с открытой камерой сгорания причиной срабатывания может быть неверная конструкция дымохода, неисправность самого датчика тяги, потеря контакта. Для котлов с закрытой камерой сгорания, кроме перечисленных выше причин, возможны неисправность вентилятора, засорение трубки Вентури или их неправильное подключение.
Коды ошибки Е05, Е06
Неисправность датчика контура отопления (ошибка Е05) или контура ГВС (ошибка Е06). После проверки контакта между платой и датчиком и работоспособности самой платы, возможно, потребуется замена датчика.
Коды ошибки Е10
Ошибка Е10 вызвана срабатыванием реле минимального давления (или микропереключателя дифференциального прессостата). Срабатывание может быть вызвано низким давлением воды, загрязнением трубки выхода, заклиниванием штока самого микропереключателя, а так же дефектами устройства. Ошибку может вызвать недостаточная циркуляция воды через теплообменник из-за неисправности насоса, фильтров, отложений накипи.
Коды ошибки Е12, Е13
Срабатывание датчика работы насоса (или дифференциального гидравлического прессостата). Срабатывание датчика может быть вызвано как блокировкой насоса, так и причинами, вызывающими недостаточную скорость циркуляции теплоносителя. Кроме того, нужно проверить импульсные трубки дифференциального прессостата на предмет их засорения.
Коды ошибки Е25, Е26
Срабатывание датчика температуры контура отопления из-за слишком высокой скорости нарастания температуры. Причины – воздушные пробки, блокировка насоса и засорение системы отопления, вызывающее её повышенное гидравлическое сопротивление.
Код ошибки Е32
Критичное повышение температуры в контуре отопления и ГВС, требуется очистка теплообменника от накипи или его замена. Ошибка часто возникает в котлах с битермическим теплообменником.
Код ошибки Е35
Данная ошибка в котлах БАКСИ сигнализирует о наличии пламени при закрытом газовом клапане. Ошибка может быть вызвана нарушением герметичности газового клапана, нестабильной электроэнергией или неисправностью платы управления.
Код ошибки Е55
Некорректная работа клапана подачи газа – возможно, нарушение калибровки клапана подачи. Неисправность устраняется специалистом согласно регламенту.
Коды ошибки Е96 – Е99
Ошибки котлов БАКСИ Е96 – Е99 связаны с неисправностью электронной платы из-за отклонения параметров питающей сети (напряжения, частоты), проблемами с контактами реле газового клапана. Для устранения причин часто требуется ремонт платы на уровне замены отдельных компонентов.
Мигающие символы LoP, St, !
Кроме кода ошибок система на основе котла BAXI может показывать мигающие символы:
- символ «LoP» – низкое давление в магистрали, возможно, требуется очистка от загрязнений сетки фильтра или регулировка газовой арматуры;
- символ «St» – возможное образование ледяной пробки, ошибка возникает из-за замерзания конденсата при долгом неиспользовании котла в зимний период;
- символ «!» – требуется проверка газового клапана, тяги котла (неисправность дымохода), работоспособности датчиков горения, ионизации и их контакта с платой управления.
Повышение надёжности системы отопления на основе котла BAXI
Чтобы снизить вероятность появления ошибок необходимо следовать рекомендациям производителя. Важнейшее значение для корректной работы системы отопления имеет профессиональный монтаж, выполненный специалистами, прошедшими обучение.
Систему отопления необходимо обслуживать с рекомендуемой периодичностью. Работа котла в запылённых условиях или при использовании воды повышенной жёсткости ускоряет износ оборудования, засорение теплообменника и фильтров.
По поводу технического обслуживания и устранения ошибок газовых котлов BAXI обращайтесь в СЦ «Термогаз» по тел. +7 (495) 589-00-07.
Таблица кодов ошибок BAXI
| Код ошибки | Описание | Способы устранения |
|---|---|---|
| 1 (Е1) | Отсутствие зажигания | Нажать кнопку ОК или не менее 2 секунд кнопку “R”. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию. |
| 2 (Е2) | Сработал предохранительный термостат перегрева | Нажать кнопку ОК или не менее 2 секунд кнопку “R”. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию. |
| 3 (Е3) | Сработал предохранительный термостат (датчик тяги)/ прессостат — датчик тяги | Обратиться в обслуживающую организацию. |
| 4 (Е4) | Ошибка из-за частого отсутствия пламени | Нажимать не менее 2 секунд кнопку “R”. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию. |
| 5 (Е5) | Нажимать не менее 2 секунд кнопку “R”. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию. | Обратиться в обслуживающую организацию. |
| 6 (Е6) | Неисправен датчик температуры системы ГВС | Обратиться в обслуживающую организацию. |
| 9 (Е9) | Ошибка подключения газового клапана | Проверьте кабель соединения платы и газового клапана, штыревой соединитель газового клапана |
| 10 (Е10) | Неисправен датчик уличной температуры | Проверьте датчик. |
| 12 (Е12) | Нет сигнала от дифференциального гидравлического прессостата | Проверьте, чтобы давление в системе соответствовало необходимым значениям. Если неисправность остается, обратитесь в обслуживающую организацию. |
| 13 (Е13) | Поврежден контакт дифференциального гидравлического прессостата | Проверьте, чтобы давление в системе соответствовало необходимым значениям. Если неисправность остается, обратитесь в обслуживающую организацию. |
| 15 (Е15) | Ошибка газового клапана | Проверьте кабель соединения платы и газового клапана, при необходимости замените плату. |
| 20 (Е20) | Неисправен датчик температуры (NTC) контура отопления | Проверьте датчик или обратитесь в обслуживающую организацию. |
| 25-26 (Е25-E26) | Отсутствие циркуляции воды | Обратиться в обслуживающую организацию. |
| 28 (Е28) | Неисправен датчик тяги (NTC) | Проверьте датчик или обратитесь в обслуживающую организацию. |
| 31 (Е31) | Ошибка в передаче данных между электронной платой и съемной панелью управления | Нажать кнопку ОК. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию. |
| 32 (Е32) | Наличие накипи в теплообменнике | Обратиться в обслуживающую организацию. |
| 35 (Е35) | Ошибка пламени (паразитное пламя) | Нажать кнопку ОК или не менее 2 секунд кнопку “R”. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию. |
| 40 (Е40) | Ошибка датчика NTC обратного контура | Проверьте датчик. |
| 50 (Е50) | Неисправен датчик температуры (NTC) контура ГВС | Проверьте датчик или обратитесь в обслуживающую организацию. |
| 53 (Е53) | Забит дымоход | Проверьте дымоход на наличие засорений. |
| 55 (Е55) | Неоткалиброванная электронная плата | Включить функцию автоматической калибровки. |
| 60 (Е60) | Неисправен датчик комнатной температуры | Обратиться в обслуживающую организацию. |
| 62 (Е62) | Устаревшая версия программного обеспечения электронной платы | Обратиться в обслуживающую организацию. |
| 83-87 (Е83-E87) | Ошибка связи между платой котла и блоком управления. Возможно, короткое замыкание в кабелях подключения. | Проверьте проводку, соединяющую комнатный модуль (термостат) и плату, или радиосвязь. |
| 90-91 (Е90-E91) | Засорены отводящие дымоходы во время калибровки газового клапана | Обратиться в обслуживающую организацию. |
| 92 (Е92) | Значение газа сжигания задано вне пределов допустимых значений во время калибровки газового клапана | Проверьте, нет ли продуктов сгорания в забираемом воздухе. |
| 96 (Е96) | Понижение напряжения в сети электропитания | Автоматический ПЕРЕЗАПУСК. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию. |
| 98-99 (Е98-E99) | Внутренняя ошибка платы | Обратиться в обслуживающую организацию. |
| 109 (Е109) | Воздух в контуре котла (временное нарушение) | Проверьте правильность работы насоса и циркуляции воды в системе. |
| 110 (Е110) | Сработал предохранительный термостат перегрева | Проверить датчик. Нажать 2 раза кнопку ОК, чтобы перезапустить котел. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию. |
| 117-118 (Е117-E118) | Чрезмерно высокое давление в гидравлическом контуре | Проверьте давление в системе. |
| 119 (Е119) | Нет сигнала от гидравлического прессостата | Проверьте, чтобы давление в системе было от 0,7 до 1,5 бар. Если неисправность остается, обратитесь в обслуживающую организацию. |
| 125 (Е125) | Блокировка насоса или наличие воздуха в оборудовании | Проверьте правильность работы насоса и циркуляции воды в системе. Нажать 2 раза кнопку ОК, чтобы перезапустить котел. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию. |
| 127 (Е127) | Включение функции «антилегионелла» | Сигнализация временна и пропадает по окончании работы данной функции. |
| 128 (Е128) | Погасло пламя | Проверьте ионизационный электрод и проводку; проверьте, нет ли продуктов сгорания в забираемом воздухе; включите функцию автоматической калибровки перед заменой деталей. |
| 129 (Е129) | Значение минимальной скорости вентилятора ниже допустимого | Обратиться в обслуживающую организацию. |
| 130 (Е130) | Сработал датчик тяги (NTC) | Нажать 2 раза кнопку ОК, чтобы перезапустить котел. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию. |
| 131 (Е131) | Отключено электропитание котла вследствие неисправностей 125 или 130 | — |
| 132 (Е132) | Сработал термостат системы «теплые полы» | Обратиться в обслуживающую организацию. |
| 133 (Е133) | Прервана подача газа | Нажать 2 раза кнопку ОК, чтобы перезапустить котел. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию. |
| 151 (Е151) | Ошибка внутри электронной платы | При появлении на дисплее символа «звонок» кратковременно нажмите кнопку «Сброс» (RESET). В противном случае отключите котел от электросети примерно на 10 секунд. Если неисправность остается, обратитесь в обслуживающую организацию. Проверьте установку электродов зажигания. |
| 153 (Е153) | Была случайно нажата кнопка «Сброс» | Нажмите на кнопку «Сброс» еще раз (около 2 секунд). |
| 154 (Е154) | Сбой электронной платы котла | Нажмите кнопку «Сброс» (около 2 секунд) и вновь нажмите ее когда появится надпись «Е153». |
| 155 (Е155) | Превышено число последовательных попыток перезапуска котла (более 5). | Нажать кнопку RESET, расположенную на котле. |
| 156 (Е156) | Напряжение в сети электропитания очень низкое | Подождать, когда напряжение вернется к нормальным значениям. Перезапуск будет осуществлен автоматически. |
| 160 (Е160) | Нарушение работы вентилятора | Проверьте правильность работы вентилятора и проводку. В случае повторной ошибки обратитесь в обслуживающую организацию. |
| 164 (Е164) | Нет сигнала от гидравлического прессостата | Проверьте, чтобы давление в системе соответствовало необходимым значениям. Если неисправность остается, обратитесь в обслуживающую организацию. |
| 193 (Е193) | Наличие воздуха в системе | Сигнализация неисправности времена. Перезапуск будет осуществлен автоматически. |
| 317 (Е317) | Неправильная частота электропитания | Проверьте значение частоты сети электропитания (Гц) |
| 321 (Е321) | Не работает датчик NTC контура ГВС | Проверьте датчик. |
| 384 (Е384) | Паразитное пламя (внутреннее нарушение) | Проверьте правильность работы газового клапана. |
| 385 (Е385) | Низкое напряжения питания | Проверьте значение напряжения питания (~В). |
| 386 (Е386) | Не достигнут порог скорости вентилятора | Обратиться в обслуживающую организацию. |
Мигает индикатор 30
Газовый котел Baxi Slim не выходит на розжиг. Отсутствует доступ
газового топлива к горелочному блоку. Распределительный кран на
подающей магистрали перекрыт. Откройте распределительный вентиль.
Стравите воздух из трубопровода, если осуществляется первичный пуск
аппарата. Измерьте давление газа, подаваемого на газовый блок.
Установочные величины давления приведены в руководстве по
эксплуатации. Вместе с тем, следует настроить на форсунке давление
газа (минимум / максимум). Выход из строя газового клапана. Газовый
клапан понадобится сменить, если обнаружатся его поломки.
Неудовлетворительная работа электрода ионизации или его
неисправность. Проверьте и восстановите расстояние между электродом
контроля пламени и горелкой. Если обнаружили на электроде розжига
довольно много сажи, очистите его. Поломка компонентов газового
блока, в том числе замыкание или разрыв контактов на катушках
газового клапана. Если выявлены перечисленные нарушения, установите
исправный клапан газа. Залип газовый клапан. Спереди у клапана
располагается штуцер. Наденьте на него резиновый шланг и удалите
избыточное давление. Мощность розжига котла Бакси Слим
незначительная. Пользуйтесь служебным меню агрегата и скорректируйте
требуемую мощность. Нарушена работа электронного модуля или он
неисправен. Если механизм разжигания не срабатывает, потребуется
перезапустить агрегат. При повторном проявлении ошибки поменяйте или
отремонтируйте печатную плату. В завершении нужно проверить
заземление. Не разрешается присутствие заряда на обшивке. Блокировка
аппарата в некоторых случаях может происходить из-за обильного
количества конденсата. Электрод ионизации, газогорелочный механизм и
топку надлежит почистить основательно от конденсата. Ионизационный
электрод поврежден. Пламя на газогорелочном устройстве отсутствует,
но определяется платой управления. Возникло повреждение в контактах
или замыкание кабеля от электрода до управляющей платы. Проверьте
электрическую цепь и устраните неполадки. Отказ горелочного
устройства в фазе розжига. Розжиг не начался ввиду затухания пламени
газовой горелки. Протестируйте контакты электрической цепи от
ионизационного электрода до узла розжига или от электронной платы до
клапана газа. Восстановить электросоединения при обнаружении
неполадок. Вместе с тем, неудовлетворительная тяга является причиной
неполадок, которые приводят к отрыву пламени. Осмотрите канал
дымоудаления на предмет загрязнений.
Мигают индикаторы 30 и 40
Котел Baxi Slim уходит в перегрев. Температура нагрева аварийного
термостата 103 С. Ошибка не станет регистрироваться, когда запроса
на розжиг в настоящий момент нет. Когда увеличивается температура в
отопительном контуре, газогорелочное устройство угасает, но
теплообменник продолжает греться. В момент увеличения температуры
аварийного термореле перегрева до 103 С, в течении 20 секунд
функционирование аппарата прервется в результате срабатывания модуля
автоматики. При распознавании датчиком температуры выше 100 С в фазе
отопления, электроника будет ждать возможного понижения температуры
приблизительно 30 секунд. Если же уменьшение температуры
термодатчика и датчика термостата за данный период не возникает,
котел Бакси Слим показывает неисправность. Отключение на этапе
разжигания газогорелочного устройства. Если температура термостата
защиты от перегрева в стадии, когда образуется пламя, больше 103
градусов, электроника оповещает о неисправности с 10 секундным
интервалом. Срабатывание предохранительного термостата перегрева или
датчика температуры на отопление, которые блокируют аппарат. Когда
температура теплоносителя выйдет на величину 103С, срабатывает
предохранительный термостат перегрева. После охлаждения аппарата
произведите его перезапуск путем клавиши reset. Поврежден или же
неудовлетворительно действует термореле перегрева. Нужно его
сменить. В отопительной линии циркуляция воды неудовлетворительная.
Если в процессе проверки давления ненагретой системы отопления
определится, что оно ослабло, наполните аппарат водой. В
трубопроводной линии отопления присутствует воздух. Советуем
использовать кран-спускник, чтобы удалить воздух из труб.
Прекращение циркуляции. Для стабильной циркуляции теплоностителя
полностью откройте запорные вентили на водопроводной магистрали.
Насос циркуляции начал функционировать с нарушениями. Насос
вращается плохо. Нет стабильного напряжения в сети электропитания.
При многократных перебоях с электричеством подсоединять аппарат к
сети электропитания нужно с использованием стабилизатора.
Электромотор циркуляционного водяного насоса поломался или же
случилось замыкание витков статорной обмотки. Не хватает напора, тем
не менее функционирование циркуляционного насоса производится
удовлетворительно. Очевидно, повредилась крыльчатка, соответственно
понадобится выполнить замену насоса. Жидкость к гидронасосу подается
без задержек, хотя вращение его не осуществляется. Гидронасос
потребуется осмотреть на вероятное заклинивание вала ротора.
Удаляется заглушка, затем проворачиваем рукой вал ротора двигателя.
Отсутствует импульс от модуля автоматики на насос, что обозначает
сбой в работе платы электроники. Если по завершении сброса аппарата
данная проблема происходит снова, смените плату электроники. Реле
контроля температуры продуктов дымоудаления стало перегреваться.
Перезагрузите прибор, когда охладится реле термостата.
Мигает индикатор 50
Неудовлетворительная тяга. Котел Бакси Слим работает стабильно и
безопасно, если в дымоотводе присутствует хорошая тяга. Автоматика
контролирует, чтобы дымовые газы не проникли в жилые помещения, и
при фиксировании нарушений работы, датчик-реле тяги выключает
агрегат с кодом ошибки 50. Возможные причины, вследствие которых
тяга вообще отсутствует или же она становится плохой. Дымовыводной
канал сильно заужен либо просчеты при его монтаже. Присутствует
засор или лед на стенках изнутри. Превышение допускаемой длины
дымовыводящего канала. Ознакомьтесь с надлежащими правилами и
нормами, которые описаны в руководстве по использованию. Неисправно
реле тяги. Надо протестировать его и поменять при необходимости.
Контакты от платы электроники до пневмореле тяги разорваны. Сделайте
тестирование контактов в цепи и исправьте неполадки. Присутствует
влага, и кроме того, неверно присоединены к прессостату трубки.
Очистить влагу и должным образом подсоединить трубки к датчику тяги.
Вентилятор функционирует некорректно. Засорилась крыльчатка
вентилятора. Пониженные обороты вентилятора из-за отсутствия смазки
на его вале. Повреждение соединений от платы управления до
вентилятора.
Мигает индикатор 70
Термодатчик в отопительном контуре неработоспособен. Газовый котел
Baxi Slim указывает на данную ошибку при повышении требуемой
температуры, либо ввиду дефекта датчика температуры отопительной
системы. В электроцепи температурного датчика на отопление есть
повреждения. Если связь от температурного датчика до платы
управления прервана, появляется такая неполадка. Возобновление
функций аппарата после аварии последует спустя 15 сек., если
неполадка была беспричинной. Если в процессе осмотра окажется, что
на коннекторе термодатчика и контактах платы управления конденсат
отсутствует, установите новый термодатчик. Контакты цепи
температурного датчика замкнуты или, жидкость имеет не в меру
высокую температуру. Измерьте предварительно сопротивление на
термодатчике. Если сопротивление не соответствует стандартам, датчик
потребуется заменить. Если вы смонтировали новый датчик, однако
неполадка повторяется снова, поменяйте либо отремонтируйте
управляющую плату.
Не рекомендуем чинить котёл самостоятельно.
Сообщите нашему специалисту код ошибки, чтобы он взял с собой нужные инструменты и запчасти.
Это поможет максимально быстро устранить неисправность.
В инструкциях для котлов BAXI используются два вида ошибок: Е ## и ## Е. Где ## — любое двузначное или трёхзначное число. Поэтому для упрощения таблицы будут указаны только номера ошибок.
01
- Отсутствие зажигания
- Нажать кнопку ОК или не менее 2 секунд кнопку “R”. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию.
02
- Сработал предохранительный термостат перегрева
- Нажать кнопку ОК или не менее 2 секунд кнопку “R”. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию.
03
- Сработал предохранительный термостат (датчик тяги)/ прессостат — датчик тяги
- Обратиться в обслуживающую организацию.
04
- Ошибка из-за частого отсутствия пламени
- Нажимать не менее 2 секунд кнопку “R”. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию.
06
- Неисправен датчик температуры системы ГВС
- Обратиться в обслуживающую организацию.
09
- Ошибка подключения газового клапана
- Проверьте кабель соединения платы и газового клапана, штыревой соединитель газового клапана.
10
- Неисправен датчик уличной температуры
- Проверьте датчик.
- Нет сигнала от гидравлического прессостата (для модели Mainfore 24-24f)
- Проверьте, чтобы давление в системе соответствовало необходимым значениям. Если неисправность остается, обратитесь в обслуживающую организацию.
12
- Нет сигнала от дифференциального гидравлического прессостата
- Проверьте, чтобы давление в системе соответствовало необходимым значениям. Если неисправность остается, обратитесь в обслуживающую организацию.
13
- Поврежден контакт дифференциального гидравлического прессостата
- Проверьте, чтобы давление в системе соответствовало необходимым значениям. Если неисправность остается, обратитесь в обслуживающую организацию.
15
- Ошибка газового клапана
- Проверьте кабель соединения платы и газового клапана, при необходимости замените плату.
20
- Неисправен датчик температуры (NTC) контура отопления
- Проверьте датчик или обратитесь в обслуживающую организацию.
25,26
- Отсутствие циркуляции воды
- Обратиться в обслуживающую организацию.
28
- 28 Е. Неисправен датчик тяги (NTC)
Е 28. Ошибка датчика NTC обратного контура - Проверьте датчик или обратитесь в обслуживающую организацию.
31
- Ошибка в передаче данных между электронной платой и съемной панелью управления
- Нажать кнопку ОК. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию.
32
- Наличие накипи в теплообменнике
- Обратиться в обслуживающую организацию.
35
- Ошибка пламени (паразитное пламя)
- Нажать кнопку ОК или не менее 2 секунд кнопку “R”. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию.
40
- Ошибка датчика NTC обратного контура
- Проверьте датчик.
50
- Неисправен датчик температуры (NTC) контура ГВС
- Проверьте датчик или обратитесь в обслуживающую организацию.
53
- Забит дымоход
- Проверьте дымоход на наличие засорений.
55
- Неоткалиброванная электронная плата
- Включить функцию автоматической калибровки.
60
- Неисправен датчик комнатной температуры
- Обратиться в обслуживающую организацию.
62
- Устаревшая версия программного обеспечения электронной платы
- Обратиться в обслуживающую организацию.
83-87
- Ошибка связи между платой котла и блоком управления. Возможно, короткое замыкание в кабелях подключения.
- Проверьте проводку, соединяющую комнатный модуль (термостат) и плату, или радиосвязь.
90,91
- Засорены отводящие дымоходы во время калибровки газового клапана
- Обратиться в обслуживающую организацию.
92
- Значение газа сжигания задано вне пределов допустимых значений во время калибровки газового клапана
- Проверьте, нет ли продуктов сгорания в забираемом воздухе.
96
- Понижение напряжения в сети электропитания
- Автоматический ПЕРЕЗАПУСК. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию.
98,99
- Внутренняя ошибка платы
- Обратиться в обслуживающую организацию.
109
- Воздух в контуре котла (временное нарушение)
- Проверьте правильность работы насоса и циркуляции воды в системе.
110
- Сработал предохранительный термостат перегрева
- Проверить датчик. Нажать 2 раза кнопку ОК, чтобы перезапустить котел. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию.
117,118
- Чрезмерно высокое давление в гидравлическом контуре
- Проверьте давление в системе.
119
- Нет сигнала от гидравлического прессостата
- Проверьте, чтобы давление в системе было от 0,7 до 1,5 бар. Если неисправность остается, обратитесь в обслуживающую организацию.
125
- Блокировка насоса или наличие воздуха в оборудовании
- Проверьте правильность работы насоса и циркуляции воды в системе. Нажать 2 раза кнопку ОК, чтобы перезапустить котел. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию.
127
- Включение функции «антилегионелла»
- Сигнализация временна и пропадает по окончании работы данной функции.
128
- Погасло пламя
- Проверьте ионизационный электрод и проводку; проверьте, нет ли продуктов сгорания в забираемом воздухе; включите функцию автоматической калибровки перед заменой деталей.
129
- Значение минимальной скорости вентилятора ниже допустимого
- Обратиться в обслуживающую организацию.
130
- 130 Е. Сработал датчик тяги (NTC)
- Нажать 2 раза кнопку ОК, чтобы перезапустить котел. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию.
- Е 130. Сработал дымовой зонд перегрева NTC
- Проверьте датчик, правильность работы насоса и циркуляции воды в системе.
131
- Отключено электропитание котла вследствие неисправностей 125 или 130
- —
132
- Сработал термостат системы «теплые полы»
- Обратиться в обслуживающую организацию.
133
- 133 Е. Прервана подача газа
- Нажать 2 раза кнопку ОК, чтобы перезапустить котел. В случае повторного срабатывания данного устройства, обратитесь в обслуживающую организацию.
- Е 133. Нет зажигания (6 попыток)
- Убедитесь, что входное давление газа правильное. Проверьте ионизационный электрод, электрод розжига и проводку. Проверьте, нет ли продуктов сгорания в забираемом воздухе. Включите функцию автоматической калибровки перед заменой деталей.
151
- Ошибка внутри электронной платы
- При появлении на дисплее символа кратковременно нажмите кнопку «Сброс» (RESET). В противном случае отключите котел от электросети примерно на 10 секунд. Если неисправность остается, обратитесь в обслуживающую организацию. Проверьте установку электродов зажигания.
153
- Была случайно нажата кнопка «Сброс»
- Нажмите на кнопку «Сброс» еще раз (около 2 секунд).
154
- Сбой электронной платы котла
- Нажмите кнопку «Сброс» (около 2 секунд) и вновь нажмите ее когда появится надпись «Е153».
155
- Превышено число последовательных попыток перезапуска котла (более 5).
- Нажать кнопку RESET, расположенную на котле.
156
- Напряжение в сети электропитания очень низкое
- Подождать, когда напряжение вернется к нормальным значениям. Перезапуск будет осуществлен автоматически.
160
- Нарушение работы вентилятора
- Проверьте правильность работы вентилятора и проводку. В случае повторной ошибки обратитесь в обслуживающую организацию.
164
- Нет сигнала от гидравлического прессостата
- Проверьте, чтобы давление в системе соответствовало необходимым значениям. Если неисправность остается, обратитесь в обслуживающую организацию.
193
- Наличие воздуха в системе
- Сигнализация неисправности времена. Перезапуск будет осуществлен автоматически.
317
- Неправильная частота электропитания
- Проверьте значение частоты сети электропитания (Гц).
321
- Не работает датчик NTC контура ГВС
- Проверьте датчик.
384
- Паразитное пламя (внутреннее нарушение)
- Проверьте правильность работы газового клапана.
385
- Низкое напряжения питания
- Проверьте значение напряжения питания (~В).
386
- Не достигнут порог скорости вентилятора
- Обратиться в обслуживающую организацию.

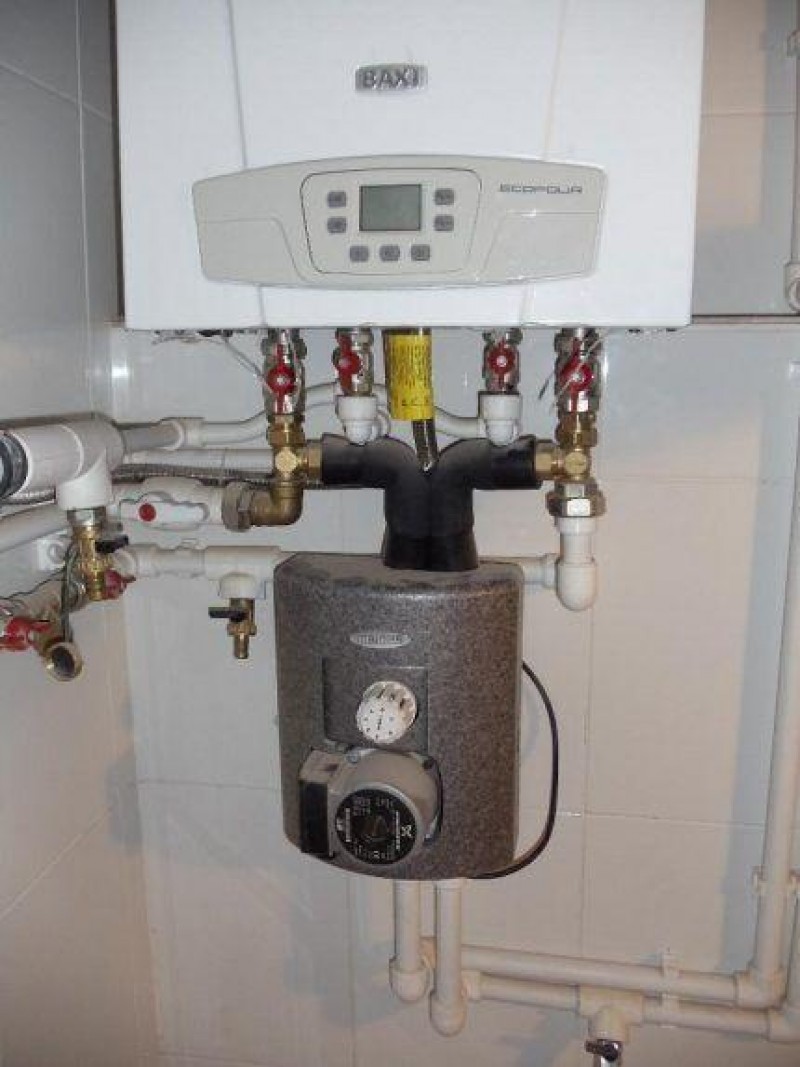

Ошибки газовых котлов Baxi (Бакси)
Газовые котлы Baxi нашли высокую популярность в России благодаря их надежности и простоте эксплуатации.
Однако, со временем даже самая надежная техника может выйти из строя. Это может произойти в самый неожиданный момент, когда рядом нет квалифицированного специалиста по ремонту котлов Бакси.
Как раз для таких случаев, мы собрали для вас всю информацию по системе самодиагностики котлов Baxi. С помощью нашей инструкции по расшифровке кодов ошибок, вы самостоятельно сможете произвести диагностику и ремонт вашего газового котла Baxi Fourtech, Eco Four, Luna-3, Main, Nuvola, Slim, 4s и других, а так же узнаете как устранить причины возникновения ошибок.
Вся информация по ошибкам выводится в виде кода Е и двух цифр, либо 2 цифры и буква Е (от английского Error – ошибка). Для вашего удобства мы написали краткие инструкции к каждой ошибке и прикрепили ссылки на запчасти для котлов Бакси, которые следует заменить.
Обращаем ваше внимание, что данные инструкции предназначены исключительно для ознакомления. Администрация сайта не несет ответственности за последствия самостоятельного ремонта!
Коды ошибок котлов Бакси
Котел Бакси ошибка Е00. Неисправность платы управления
Данная ошибка может говорить о неисправности или браке электронной платы управления, либо в сбое системы электропитания котла. Проверьте целостность всех элементов на плате, включен ли стабилизатор напряжения, есть ли заземление. В некоторых случаях можно восстановить работоспособность с помощью ремонта платы управления.
Ошибка Baxi 00E. Неисправность платы управления
Котел Бакси ошибка Е01. Нет розжига
Данная ошибка сигнализирует о том, что возможно система розжига розжига, плата управления, газовый клапан, система дымоотведения работают некорректно (что-то одно или несколько). Либо упало давление в газовой магистрали.
Проверьте:
- Как настроен газовый клапан.
- Не забился ли дымоход.
- Открыт ли отсекающий клапан.
- Провод блока розжига возможно оборван.
- Правильность расположения детектора пламени.
Способы устранения ошибки Е01:
- Перезапустите котел: следует нажать кнопку OK или зажать на 3 секунды кнопку R (reset).
- Если ничего не помогло — обратитесь к сервисному специалисту по ремонту Baxi.
Ошибка Baxi 01E. Нет розжига
Котел Бакси ошибка Е02. Перегрев теплоносителя в контуре отопления
Возможные причины данной ошибки:
- Произошел перегрев теплоносителя из-за плохой циркуляции (проверить теплообменник и насос).
- Возможно, что в теплообменнике недостаточно теплоносителя.
- Неисправность, неконтакт самого предельного термостата (обрыв провода).
- Проверить датчик температуры на подаче отопления.
- Проверить электронную плату управления.
Способы устранения ошибки Е02:
- Перезапустите котел: следует нажать кнопку OK или зажать на 3 секунды кнопку R (reset).
- Если ничего не помогло — обратитесь к сервисному специалисту по ремонту Baxi.
Ошибка Baxi 02E. Перегрев теплоносителя
Котел Бакси ошибка Е03. Ошибка прессостата (пневмореле) или датчика тяги, термореле
Данная ошибка имеет различное значение в зависимости от модели котла Baxi:
- Ошибка по настройке платы управления по параметру F43. Установите нужные настройки согласно таблице из руководства для вашего котла (Main или Eco Compact).
- Для котлов с открытой камерой сгорания (i) — это неисправность датчика тяги.
- Для котлов с закрытой камерой сгорания (Fi) — неисправность прессостата или вентилятора. Прессостат можно проверить на засор, наличие конденсата, продуть. Вентилятор должен крутить лопасти. Плохой контакт между платой, вентилятором, пневмореле. (Для MainFour, EcoFour, FourTech, Luna, Nuvola, Eco-3)
- Проверьте дымоход на предмет засора или неправильного монтажа.
Ошибка Baxi 03E. Ошибка прессостата (пневмореле) или датчика тяги, термореле
Котел Бакси ошибка Е04. Отсутствие пламени в горелке
Возможные причины ошибки:
- Электрод ионизации загрязнен или неправильно установлен. Чистка или замена.
- Засор дымохода, низкая тяга.
- Перепады напряжения напряжения в электросети. Пробуйте «переткнуть» вилку силового кабеля.
- Выход из строя платы управления котла Baxi
Способы устранения ошибки Е04:
- Перезапустите котел: следует нажать кнопку OK или зажать на 3 секунды кнопку R (reset).
- Если ничего не помогло — обратитесь к сервисному специалисту по ремонту Baxi. Возможно потребуется ремонт платы Бакси.
Ошибка Baxi 04E. Нет пламени
Котел Бакси ошибка Е05. Неисправен датчик температуры контура отопления
Возможные причины данной ошибки:
- Поломка датчика температуры на подаче в контуре отопления по причине отсутствия соединения в цепи или короткого замыкания
- Обрыв в проводка датчика температуры.
- Неисправность платы управления.
Ошибка Baxi 05E. Нет сигнала от датчика температуры ОВ
Котел Бакси ошибка Е06. Неисправен датчик температуры контура горячего водоснабжения
Возможные причины данной ошибки:
- Поломка датчика температуры на подаче в контуре горячего водоснабжения по причине отсутствия соединения в цепи или короткого замыкания.
- Обрыв в проводка датчика температуры ГВС.
- Неисправность платы управления.
Ошибка Baxi 06E. Нет сигнала от датчика температуры ГВС
Котел Бакси ошибка Е07. Неисправен датчик температуры отходящих газов
Возможные причины данной ошибки:
- Поломка датчика температуры отходящих газов по причине отсутствия соединения в цепи или короткого замыкания.
- Обрыв в проводка датчика температуры дымовых газов.
- Неисправность платы управления.
Ошибка Baxi 07E. Нет сигнала от датчика температуры отходящих газов
Котел Бакси ошибка Е08. Проблема в цепи усиления сигнала пламени
Возможные причины данной ошибки:
- Неисправность платы управления.
- Отсутствие заземления.
Ошибка Baxi 08E. Неисправность платы по цепи усиления сигнала пламени
Котел Бакси ошибка Е09. Проблема в цепи защиты газового клапана
Возможные причины данной ошибки:
- Неисправность платы управления.
- Поломка или неправильная установка газового клапана.
Ошибка Baxi 09E. Проблема в цепи защиты газового клапана
Котел Бакси ошибка Е10. Отсутствует сигнал от гидравлического прессостата
Возможные причины данной ошибки:
- Давление в контуре отопления менее 0,5 бар при недостаточном давлении воды.
- Поломка датчика давления воды.
- Обрыв проводки гидравлического прессостата.
Ошибка Baxi 10E. Проблема в гидравлическом прессостате
Котел Бакси ошибка Е11. Сигнал от термостата перегрева (если включён в конструкцию котла)
Проверить термостат на целостность.
Котел Бакси ошибка Е12. Отсутствие сигнала от дифференциального прессостата
Возможные причины данной ошибки на Baxi Slim:
- Завоздушенность системы отопления.
- Неисправность циркуляционного насоса.
- Разрыв мембраны.
- Сломан микровыключатель.
Котел Бакси ошибка Е13. Повреждение контактов дифференциального контроллера объёма воды
Проверить контакты на «залипание» или окисление.
Котел Бакси ошибка Е15. Сбой в работе газового клапана
Возможные причины данной ошибки:
- Слабый контакт между газовым клапаном и платой управления.
- Поломка газового клапана или платы.
Котел Бакси ошибка Е18. Наполнение системы водой
Требуется подождать наполнения системы водой.
Котел Бакси ошибка Е19. Сбой в работе системы наполнения водой
Следует вызвать мастера по ремонту газовых котлов.
Котел Бакси ошибка Е20. Неправильная работа термодатчика контура отопления
Возможные причины данной ошибки:
- Выход из строя контроллера
- Ослабление контакта или обрыв
Котел Бакси ошибка Е22. Аварийное отключение котла вследствие низкого напряжения
Возможные причины данной ошибки:
- Напряжение питания менее 162 Вольт. Котел сам перезапустится при нормализации напряжения.
- Неисправна электронная плата управления.
Котел Бакси ошибка Е25. Слишком быстрый рост темературы
Возможные причины данной ошибки:
- Превышение или быстрый рост температуры по причине отсутствия циркуляции вследствие блокировки насоса или засора теплообменника.
- Завоздушенность системы.
- Неисправен датчик температуры системы отопления.
- Выход из строя платы управления.
- Потеря контакта в электросети котла.
Ошибка Baxi 25E. Проблема в гидравлическом прессостате
Котел Бакси ошибка Е26. Превышения температуры на 20 градусов
Возможные причины данной ошибки:
- Превышение или быстрый рост температуры по причине отсутствия циркуляции вследствие блокировки насоса или засора теплообменника.
- Завоздушенность системы.
- Неисправен датчик температуры системы отопления.
- Выход из строя платы управления.
- Потеря контакта в электросети котла.
Котел Бакси ошибка Е27. Неисправность датчика температуры горячего водоснабжения
Возможные причины данной ошибки:
- Проверить положение зажима крепления датчика температуры ГВС.
- Неисправен сам датчик температуры ГВС.
Котел Бакси ошибка Е28. Сбои в работе с контроллером тяги или некорректная работа по датчику обратки
Возможные причины данной ошибки:
- Слабый контакт с платой управления.
- Поломка платы управления.
Котел Бакси ошибка Е31. Сбои в работе электронной платы с панелью (пультом) управления
Возможные причины данной ошибки:
- Слабый контакт с платой управления.
- Поломка платы или пульта управления.
Способы устранения ошибки Е31:
- Перезапустите котел: следует нажать кнопку OK или зажать на 3 секунды кнопку R (reset).
- Если ничего не помогло — обратитесь к сервисному специалисту Baxi.
Котел Бакси ошибка Е32. Превышено минимально допустимое количество накипи в теплообменнике отопления
Возможные способы устранения ошибки Е32:
- Механическая чистка теплообменника со снятием и промывкой.
- Замена первичного или битермического теплообменника.
Котел Бакси ошибка Е35. Паразитное (ложное) пламя
Электрод-детектор пламени срабатывает раньше подачи сигнала платы управления на подачу газовым клапаном топлива в камеру сгорания котла Baxi.
Возможные причины данной ошибки:
- Влага на плате управления.
- Поломка платы управления.
- Негерметичность газового клапана.
- Отсутствие стабилизатора напряжения или неполадки в электрической сети помещения.
Способы устранения ошибки Е35:
- Перезагрузить котел нажатием OK или зажать на 3 секунды кнопку R (reset). Если ничего не помогло — обратитесь к сервисному специалисту Baxi.
- Установить заземление или стабилизатор напряжения.
Котел Бакси ошибка Е40,41. Засор дымохода или низкое давление газа
Возможные причины ошибки Е40 и Е41:
- Давление газа на входе не соответствует нужным параметрам
- Обрыв провода модулятора газового клапана
- Детектор пламени установлен неправильно или сломался
- Датчик температуры пламени установлен неправильно или сломался
- Засор дымохода
- Неисправность газового клапана
- Неисправность платы управления
Котел Бакси ошибка Е42. Нет пламени
Возможные причины ошибки Е42:
- Поломка вентиялтора.
- Поломка платы управления.
- Низкая тяга из-за засора в дымоходе.
Котел Бакси ошибка Е43. Засор дымохода или слабое давление в газовой магистрали
Возможные причины ошибки Е43:
- Давление газа на входе не соответствует нужным параметрам
- Обрыв провода модулятора газового клапана
- Детектор пламени установлен неправильно или сломался
- Датчик температуры пламени установлен неправильно или сломался
- Засор дымохода
- Неисправность газового клапана
- Неисправность платы управления
- Низкое напряжение в сети, менее 180 Ватт
- Перезапустите котел: следует нажать кнопку OK или зажать на 3 секунды кнопку R (reset).
- Если ничего не помогло — обратитесь к сервисному специалисту Baxi.
Котел Бакси ошибка Е50. Сработал датчик температуры выхлопных газов
Возможные причины ошибки Е50:
- Температура отходящих газов больше 180 градусов °C
- Засор в первичном теплообменнике.
- Поломка датчика температуры выходящих газов
- Поломка платы управления.
Котел Бакси ошибка Е53. Засор дымохода
Возможные причины ошибки Е53:
- Низкая тяга из-за засора в дымоходе. Попробуйте самостоятельно очистить дымоход.
Котел Бакси ошибка Е55. Сбой в настройке платы управления
Возможные причины ошибки Е55:
- Неквалифицированная установка новой платы управления.
- Неправильная настройка газового клапана.
- Сбой в работе платы управления.
Котел Бакси ошибка Е60. Сбой в работе комнатного термостата
Возможные причины ошибки Е60:
- Поломка комнатного термостата.
- Обрыв проводки или короткое замыкание.
- Слабый контакт между контроллером и котлом.
Котел Бакси ошибка Е62. Нет стабилизации в работе датчика температуры отходящих газов или сигнала пламени
Возможные причины ошибки Е62:
- Поломка датчика температуры отходящих газов.
- Поломка платы управления.
- Неисправность датчика ионизации.
Котел Бакси ошибка Е65. Слишком частое включение проверки работы дымохода
Возможные причины ошибки Е65:
- Давление газа на входе не соответствует нужным параметрам.
- Обрыв провода модулятора газового клапана.
- Детектор пламени установлен неправильно или сломался.
- Датчик температуры пламени установлен неправильно или сломался.
- Засор дымохода.
- Неисправность газового клапана.
- Неисправность платы управления.
Котел Бакси ошибка Е80. Сбои в работе передней панели управления
Возможные причины ошибок Е80-96:
- Поломка панели управления.
- Поломка платы управления.
- Ошибка может возникать только на моделях Luna 3, Luna 3 Comfort и Nuvola
Котел Бакси ошибка Е81. Нет контакта между платой котла и блоком управления
Возможные причины ошибки Е81:
- Короткое замыкание в электросети котла.
Котел Бакси ошибка Е82. Многократное пропадание пламени за короткий промежуток времени
Возможные причины ошибки Е82:
- Поломка платы управления.
- Неполадки в электросети котла.
Котел Бакси ошибка Е83-95. Сбой при подключении сторонней автоматики или панели управления
Возможные способы устранения ошибки Е83-95:
- Требуется квалифицированная настройка оборудования.
Котел Бакси ошибка Е96. Падает напряжение в сети
Возможные причины ошибки Е96:
- Неполадки в работе электросети котла (для MainFour).
- Поломка панели управления (для Slim).
Котел Бакси ошибка Е97. Неправильна частота питания платы управления в Герц
Нужно настроить плату управления самостоятельно или с помощью специалиста по Бакси.
Котел Бакси ошибка Е98, Е99. Ошибка работы платы управления или панели управления
Возможные причины ошибки Е98, 99:
- Неправильная настройка установленной платы.
- Сбой в работе выносной панели управления.
- Залипание контактов реле подачи газа в камеру сгорания.
Котел Бакси мигает восклицательный знак «!». Котел работает на минимальной мощности
Возможные причины ошибки:
- Ненормальное давление газа на входе в котел.
- Неполадки с платой управления
- Засорение дымохода.
- Неисправен газовый клапан.
Котел Бакси Мигает St. Режим разморозки
Ожидайте окончание процесса размораживания. Если длительное время ничего не изменилось — следует обратиться к специалисту Baxi.
Котел Бакси Мигает батарея (радиатор) и смеситель
Возможные причины ошибки :
- Образование накипи во вторичном теплообменнике ГВС
- Поломка датчика температуры контура горячего водоснаюжения.
Мигает домик или дымоход на котле Бакси
Возможные причины ошибки:
- Засор дымохода.
- Забит теплообменник первичный или битермический.
Возможные причины ошибки:
- Сработал индикатор блокировки из-за отсутствия пламени (Baxi Slim)
Ошибки котла Бакси Слим
Мигает индикатор 30
Газовый котел Baxi Slim не выходит на розжиг. Отсутствует доступ газового топлива к горелочному блоку. Распределительный кран на подающей магистрали перекрыт. Откройте распределительный вентиль. Стравите воздух из трубопровода, если осуществляется первичный пуск аппарата. Измерьте давление газа, подаваемого на газовый блок. Установочные величины давления приведены в руководстве по эксплуатации. Вместе с тем, следует настроить на форсунке давление газа (минимум / максимум). Выход из строя газового клапана. Газовый клапан понадобится сменить, если обнаружатся его поломки. Неудовлетворительная работа электрода ионизации или его неисправность. Проверьте и восстановите расстояние между электродом контроля пламени и горелкой. Если обнаружили на электроде розжига довольно много сажи, очистите его. Поломка компонентов газового блока, в том числе замыкание или разрыв контактов на катушках газового клапана. Если выявлены перечисленные нарушения, установите исправный клапан газа. Залип газовый клапан. Спереди у клапана располагается штуцер. Наденьте на него резиновый шланг и удалите избыточное давление. Мощность розжига котла Бакси Слим незначительная. Пользуйтесь служебным меню агрегата и скорректируйте требуемую мощность. Нарушена работа электронного модуля или он неисправен. Если механизм разжигания не срабатывает, потребуется перезапустить агрегат. При повторном проявлении ошибки поменяйте или отремонтируйте печатную плату. В завершении нужно проверить заземление. Не разрешается присутствие заряда на обшивке. Блокировка аппарата в некоторых случаях может происходить из-за обильного количества конденсата. Электрод ионизации, газогорелочный механизм и топку надлежит почистить основательно от конденсата. Ионизационный электрод поврежден. Пламя на газогорелочном устройстве отсутствует, но определяется платой управления. Возникло повреждение в контактах или замыкание кабеля от электрода до управляющей платы. Проверьте электрическую цепь и устраните неполадки. Отказ горелочного устройства в фазе розжига. Розжиг не начался ввиду затухания пламени газовой горелки. Протестируйте контакты электрической цепи от ионизационного электрода до узла розжига или от электронной платы до клапана газа. Восстановить электросоединения при обнаружении неполадок. Вместе с тем, неудовлетворительная тяга является причиной неполадок, которые приводят к отрыву пламени. Осмотрите канал дымоудаления на предмет загрязнений.
Мигают индикаторы 30 и 40
Котел Baxi Slim уходит в перегрев. Температура нагрева аварийного термостата 103 С. Ошибка не станет регистрироваться, когда запроса на розжиг в настоящий момент нет. Когда увеличивается температура в отопительном контуре, газогорелочное устройство угасает, но теплообменник продолжает греться. В момент увеличения температуры аварийного термореле перегрева до 103 С, в течении 20 секунд функционирование аппарата прервется в результате срабатывания модуля автоматики. При распознавании датчиком температуры выше 100 С в фазе отопления, электроника будет ждать возможного понижения температуры приблизительно 30 секунд. Если же уменьшение температуры термодатчика и датчика термостата за данный период не возникает, котел Бакси Слим показывает неисправность. Отключение на этапе разжигания газогорелочного устройства. Если температура термостата защиты от перегрева в стадии, когда образуется пламя, больше 103 градусов, электроника оповещает о неисправности с 10 секундным интервалом. Срабатывание предохранительного термостата перегрева или датчика температуры на отопление, которые блокируют аппарат. Когда температура теплоносителя выйдет на величину 103С, срабатывает предохранительный термостат перегрева. После охлаждения аппарата произведите его перезапуск путем клавиши reset. Поврежден или же неудовлетворительно действует термореле перегрева. Нужно его сменить. В отопительной линии циркуляция воды неудовлетворительная. Если в процессе проверки давления ненагретой системы отопления определится, что оно ослабло, наполните аппарат водой. В трубопроводной линии отопления присутствует воздух. Советуем использовать кран-спускник, чтобы удалить воздух из труб. Прекращение циркуляции. Для стабильной циркуляции теплоностителя полностью откройте запорные вентили на водопроводной магистрали. Насос циркуляции начал функционировать с нарушениями. Насос вращается плохо. Нет стабильного напряжения в сети электропитания. При многократных перебоях с электричеством подсоединять аппарат к сети электропитания нужно с использованием стабилизатора. Электромотор циркуляционного водяного насоса поломался или же случилось замыкание витков статорной обмотки. Не хватает напора, тем не менее функционирование циркуляционного насоса производится удовлетворительно. Очевидно, повредилась крыльчатка, соответственно понадобится выполнить замену насоса. Жидкость к гидронасосу подается без задержек, хотя вращение его не осуществляется. Гидронасос потребуется осмотреть на вероятное заклинивание вала ротора. Удаляется заглушка, затем проворачиваем рукой вал ротора двигателя. Отсутствует импульс от модуля автоматики на насос, что обозначает сбой в работе платы электроники. Если по завершении сброса аппарата данная проблема происходит снова, смените плату электроники. Реле контроля температуры продуктов дымоудаления стало перегреваться. Перезагрузите прибор, когда охладится реле термостата.
Мигает индикатор 50
Неудовлетворительная тяга. Котел Бакси Слим работает стабильно и безопасно, если в дымоотводе присутствует хорошая тяга. Автоматика контролирует, чтобы дымовые газы не проникли в жилые помещения, и при фиксировании нарушений работы, датчик-реле тяги выключает агрегат с кодом ошибки 50. Возможные причины, вследствие которых тяга вообще отсутствует или же она становится плохой. Дымовыводной канал сильно заужен либо просчеты при его монтаже. Присутствует засор или лед на стенках изнутри. Превышение допускаемой длины дымовыводящего канала. Ознакомьтесь с надлежащими правилами и нормами, которые описаны в руководстве по использованию. Неисправно реле тяги. Надо протестировать его и поменять при необходимости. Контакты от платы электроники до пневмореле тяги разорваны. Сделайте тестирование контактов в цепи и исправьте неполадки. Присутствует влага, и кроме того, неверно присоединены к прессостату трубки. Очистить влагу и должным образом подсоединить трубки к датчику тяги. Вентилятор функционирует некорректно. Засорилась крыльчатка вентилятора. Пониженные обороты вентилятора из-за отсутствия смазки на его вале. Повреждение соединений от платы управления до вентилятора.
Мигает индикатор 70
Термодатчик в отопительном контуре неработоспособен. Газовый котел Baxi Slim указывает на данную ошибку при повышении требуемой температуры, либо ввиду дефекта датчика температуры отопительной системы. В электроцепи температурного датчика на отопление есть повреждения. Если связь от температурного датчика до платы управления прервана, появляется такая неполадка. Возобновление функций аппарата после аварии последует спустя 15 сек., если неполадка была беспричинной. Если в процессе осмотра окажется, что на коннекторе термодатчика и контактах платы управления конденсат отсутствует, установите новый термодатчик. Контакты цепи температурного датчика замкнуты или, жидкость имеет не в меру высокую температуру. Измерьте предварительно сопротивление на термодатчике. Если сопротивление не соответствует стандартам, датчик потребуется заменить. Если вы смонтировали новый датчик, однако неполадка повторяется снова, поменяйте либо отремонтируйте управляющую плату.
Источник
Котел Бакси Слим: индикация кодов неисправностей 3
Не все газовые отопительные агрегаты оснащены ЖК-дисплеями, а приставка QAA 73 в комплект не входит (поставляется отдельно). В ряде моделей напольных котлов Бакси Слим об ошибках, сбоях информацию дают сигнальные лампочки на панели управления. Статья поможет понять, о какой проблеме сообщают индикаторы, как поступать пользователю.
С чего начать
Произвести сброс. Если ошибка случайная, вызвана сбоями в сети питания, наводками, уберется. В котлах Бакси Слим выполняется переводом переключателя (поз. 1) в крайнее левое положение (R – Reset).
Влияние скачков в эл/сети нивелируется подключением отопительного агрегата через ИБП. За счет аккумуляторов (присоединяемых или встроенных) блок обеспечивает стабильное питание котла Бакси при проблемах на линии эн/снабжения (отказ генератора, обрыв ЛЭП, изменение значения напряжения или частоты).
Муфта диэлектрическая на газовой трубе исключает влияние помех на работу электроники Baxi Slim.
Перечень ошибок
При появлении неисправности сигнальные лампочки начинают мигать.
Индикатор (дом) информирует о проблеме с тягой. Котел Бакси Слим останавливается по сигналу аварии, одновременно загорается лампочка (капля). Ошибка связана с полной (частичной) блокировкой канала дымоудаления.
Причины
Ошибка (термометр) сообщает о перегреве котла Бакси Слим – сработал элемент защиты (термостат).
Причины
Что вызывает сбой в работе насоса
Индикация недостатка поступающего к горелке газа. Для Бакси Слим серии 1.62 iN мигание лампочки (треугольник) указывает на падение давления: арматура котла не срабатывает, клапан не открывается.
Если в доме есть газовая плита, подача проверяется розжигом всех конфорок. На проблему с давлением укажут маленькие, колеблющиеся язычки пламени.
Причины
Диагностика электронной платы
Выполняется на имитирующем работу Бакси Слим стенде, в условиях мастерской. Но ряд действий по устранению неисправности получится выполнить на месте. Ошибки котла формируются ЭПУ по сигналам от датчиков, и если приняными мерами неполадка не устраняется, нужно протестировать плату. Она снимается и осматривается с обеих сторон.
Причины
Не получается устранить неполадку – обращаться в авторизованный сервис. Котлы Бакси Слим выпускаются в нескольких сериях. Пытаться убрать сложную ошибку по советам из интернета, людей «знающих и бывалых» не стоит. Нужно учитывать особенности модели и год выпуска.
Поделитесь опытом
Если у вас есть опыт в исправлении ошибок Baxi Slim — пишите в комментариях к этой статье, мы постараемся рассмотреть ваш вариант и подробно разобрать его в данной или одной из следующих статьях. Можете так же присылать фото и видео с комментариями и описанием.
Источник
Котел слим бакси ошибка датчик
Справочная информация об ошибках
Для Вашего удобства мы собрали необходимую справочную информацию со сводной таблицей индикации неисправностей поступающих от котлов и элементов, а также возможные варианты этих самых неисправностей.
В котлах с ЖК-дисплеем светится код ошибки:
Е02 (02Е)
Элемент:
Предохранительный термостат перегрева
На котлах со светодиодами мигает следующий индикатор:
В котлах с ЖК-дисплеем светится код ошибки:
Е03 (03Е)
На котлах со светодиодами мигает следующий индикатор:
Примечание: В котлах с открытой камерой сгорания вместо значка вентилятора указан значок домика.
В котлах Main 5, ECO Compact 24F, 18F, 14F
Ошибка конфигурации платы
В котлах с открытой камерой сгорания (i)
- Проблемы с тягой:
- Заужение дымохода или дымоотвода
- Отсутствие начального («разгонного») вертикального участка (не менее двух диаметров дымохода)
- Недостаточная тяга в существующем дымоходе (проверка — замер разряжения, которое должно составлять не менее 3-5 Па)
- Неисправен термостат — датчик тяги
- Нет контакта между платой и термостатом — датчиком тяги
Для котла Main 5, ECO Compact закр.камера сгорания (F)
Неправильно задан параметр F43
В котлах с закрытой камерой сгорания (Fi)
- Заужение дымохода или дымоотвода
- Превышена максимальная длина дымоотводящих труб (коаксиальных или раздельных)
- Неисправно пневмореле — датчик тяги
- Нет контакта между платой и пневмореле
- Неисправно устройство Вентури (расплавилось или засорено)
- Неисправен вентилятор
- Нет контакта между платой и вентилятором
- Попала вода в трубки, соединяющие пневмореле с устройством Вентури
- Перепутано подключение трубок к пневмореле
В котлах серии Main 5, ECO Compact светится код ошибки:
Е07 (07Е)
Описание:
Неисправен датчик NTC дымовых газов — обрыв цепи.
Датчик показывает температуру ниже -17 о С
В котлах серии Main 5, ECO Compact светится код ошибки:
Е08 (08Е)
Описание:
Ошибка в цепи контроля пламени
В котлах серии Main 5, ECO Compact светится код ошибки:
Е09 (09Е)
Описание:
Ошибка в контуре безопасности газового клапана
- Неисправна электронная плата
В котлах с ЖК-дисплеем светится код ошибки:
Е10 (10Е)
Элемент:
В котлах Main Four, Main 5, Eco Four, Fourtech, Luna-3, Luna-3 Comfort
Реле минимального давления
В котлах Nuvola-3 B40, Nuvola-3 Comfort
Микропереключатель дифференциального прессостата (датчика работы насоса)
В котлах со светодиодами мигает следующий индикатор:
Для Slim 1.62 — давление газа ниже допустимой нормы — реле мин.давления газа.
Для котлов серий Main Four, Main 5, Eco Four, Fourtech, Luna-3, Luna-3 Comfort
- Недостаточное давление воды в контуре отопления (проверить показания манометра)
- Нет контакта между платой и реле минимального давления контура отопления
- Неисправно реле минимального давления контура отопления
Для котлов Nuvola-3 B40, Nuvola-3 Comfort
- Неисправен микропереключатель дифференциального прессостата
- Нет контакта между платой и микропереключателем дифференциального прессостата
- Не выходит шток дифференциального прессостата
3.1 Недостаточное давление воды в контуре отопления
3.2 Недостаточная циркуляция теплоносителя через первичный теплообменник- не работает насос
- забиты фильтры (контура отопления)
- забит первичный теплообменник
- забита трубка выхода воды (теплоносителя) из первичного теплообменника
- заклинивание штока (попадание грязи)
- повреждение мембраны (нет перепада давлений)
В котлах серии Nuvola-3, Nuvola-3 Comfort, Nuvola-3 B40 светится код ошибки:
Е13 (13Е)
Описание:
Ложный сигнал от дифференциального гидравлического прессостата
Элемент:
Дифференциальный гидравлический прессостат
- Залипшие контакты микропереключателя дифференциального прессостата
В котлах серии Main 5, ECO Compact светится код ошибки:
Е22 (22Е)
Описание:
Отключение вследствие падения напряжения
В котлах с ЖК-дисплеем светится код ошибки:
Е25 (25Е)
Описание:
Скорость роста температуры в контуре отопления более, чем 1 о С/сек.
Логика ошибки — анализ скорости роста температуры в контуре отопления электронной платой котла.
В котлах с ЖК-дисплеем светится код ошибки:
Е26 (26Е)
Описание:
Превышение температуры теплоносителя больше, чем на 20 о С относительно заданной
В котлах с ЖК-дисплеем светится код ошибки:
Е27 (27Е)
Описание:
Неправильное положение датчика температуры ГВС
В котлах с ЖК-дисплеем светится код ошибки:
Е32 (32Е)
Описание:
Каждое повышение температуры (>95 oC) в контуре отопления снижает температуру воды в контуре ГВС на 3 о С (температура контура ГВС перестает снижаться при 42 о С). Если температура воды в контуре отопления дважды превысит 95 о С, на панели управления начнет мигать надпись Е32 (32Е)
Для котлов Main 5 попеременное мигание символов:
В котлах с ЖК-дисплеем светится код ошибки:
Е35 (35Е)
Описание:
Датчик пламени дает сигнал о наличии пламени до подачи сигнала с платы на открывание газового клапана.
В котлах Main 5, Eco Compact светится код ошибки:
Е36 (36Е)
Описание:
Неисправен датчик NTC дымовых газов — короткие замыкание
В котлах Main 5, Eco Compact светится код ошибки:
Е40-Е41 (40Е-41Е)
Описание:
Е40 — GDC не проходит циклические тесты по t дымовых газов.
Е41 — GDC не проходит циклические тесты по току ионизации.
В котлах Main 5, Eco Compact светится код ошибки:
Е42 (42Е)
Описание:
GDC не проходит первичные тесты. Блокировка котла после 3-х неудачных попыток
В котлах Main 5, Eco Compact светится код ошибки:
Е43 (43Е)
Описание:
Блокировка вследствие вероятного засорения всасывающего дымохода или слишком низкого давления газа
В котлах Main 5, Eco Compact светится код ошибки:
Е50 (50Е)
Описание:
Блокировка вследствие превышения температуры датчика NTC дымовых газов >180 o C
В котлах Main 5, Eco Compact светится код ошибки:
Е55 (55Е)
Описание:
Не откалиброван газовый клапан
В котлах Main 5, Eco Compact светится код ошибки:
Е62 (62Е)
Описание:
Срабатывание устройств безопасности при отсутствии стабилизации сигнала пламени или температуры дымовых газов
В котлах Main 5, Eco Compact светится код ошибки:
Е65 (65Е)
Описание:
Срабатывание предохранительных устройств вследствие частых (10 раз в течение 10 мин) проверок засорения всасывающего дымохода.
В котлах с ЖК-дисплеем светится код ошибки:
Е96 (96Е)
Описание:
Понижение напряжения в сети электропитания.
В котлах с ЖК-дисплеем светится код ошибки:
Е97 (97Е)
Описание:
Частота питающей сети отличается от 50 Гц.
В котлах с ЖК-дисплеем светится код ошибки:
Е98 (98Е)
Описание:
Внутренняя ошибка платы (как правило — проблема с контактами реле газового клапана).
Для котла Main 5, Eco Compact
Неправильная конфигурация параметров электронной платы
Для котла Main 5
- При замене электронной платы не выполнена ее конфигурация в зависимости от типа котла.
- Параметры F03 и F12 не были заданы или заданы неверно.
В котлах Main 5, Eco Compact мигает символ:
Описание:
Котел работает с пониженной мощностью.
Источник
➤Adblock
detector
| Код ошибки | Индикация на котле и элемент с неисправностью | Возможные варианты неисправностей |
|---|---|---|
| Е01 (01Е) | В котлах с ЖК-дисплеем светится код ошибки: Е01 (01Е) Элемент: Датчик контроля пламени Блокировка котла после 3-х неудачных попыток розжига. В котлах со светодиодами мигает следующий индикатор: |
|
| Е02 (02Е) |
|
|
| Е03 (03Е) | ||
| Е04 (04Е) |
В котлах серий Luna-3 Comfort, Nuvola-3 Comfort светится код ошибки: Описание: Датчик пламени дает сигнал о частом (более 6 раз), краткосрочном пропадании пламени на горелке В котлах серий Main 5, ECO Compact |
Для котла Main 5, ECO Compact
|
| Е05 (05Е) | В котлах с ЖК-дисплеем светится код ошибки: Е05 (05Е) Элемент: Датчик температуры контура отопления В котлах со светодиодами мигает следующий индикатор: |
|
| Е06 (06Е) | В котлах с ЖК-дисплеем светится код ошибки: Е06 (06Е) Элемент: Датчик температуры контура ГВС В котлах со светодиодами мигает следующий индикатор: |
|
| Е07 (07Е) |
|
|
| Е08 (08Е) |
|
|
| Е09 (09Е) | ||
| Е10 (10Е) | ||
| Е12 (12Е) |
В котлах серии Nuvola-3, Nuvola-3 Comfort, Nuvola-3 B40 светится код ошибки: Элемент:
|
|
| Е13 (13Е) | ||
| Е22 (22Е) |
|
|
| Е25 (25Е) |
|
|
| Е26 (26Е) |
|
|
| Е27 (27Е) |
|
|
| Е35 (35Е) |
|
|
| Е36 (36Е) |
|
|
| Е42 (42Е) |
|
|
| Е43 (43Е) |
|
|
| Е50 (50Е) |
|
|
| Е55 (55Е) |
|
|
| Е62 (62Е) | ||
| Е99 (99Е) |
В котлах с ЖК-дисплеем светится код ошибки: |
|
Сбой в работе котла — неприятная, пугающая, а иногда опасная проблема. Могут сломаться целые узлы, выйти из строя датчики температуры и подачи газа или другие компоненты. Эти проблемы требуют точного решения, но если вы не инженер, то весьма сложно разобраться — почему устройство работает неправильно или сломалось.
Итальянский бренд Baxi разработал систему самодиагностики, с помощью которой котел сам покажет, что с ним не так. Устройство фиксирует неисправности и показывает на дисплее комбинации цифр — это код ошибки. По нему можно определить, с каким узлом связана проблема, и чем может быть вызвана.
Из этой статьи вы узнаете, как расшифровывать цифровые коды ошибок газовых котлов Baxi. Внутри удобная таблица со всей информацией. Там увидите не только разбор ошибок, но и рекомендации, как некоторые неполадки можно устранить самостоятельно. Сохраните статью в закладках браузера, чтобы не потерять!
Содержание
- Как работает система самодиагностики Baxi
- Таблица с кодами ошибок котлов Baxi
- Другие сигналы, говорящие о неполадках
- Рекомендации
Как работает система самодиагностики Baxi
Компания Baxi делает не просто газовые котлы. Итальянцы постоянно улучшают свои устройства, сочетая технологичность, эффективность и эстетику оборудования. Котлы бренда надежнее большинства аналогов, у них долгий срок службы, а еще они подходят для отопительных систем любой сложности. Но главное — Baxi понимают, что не у каждого есть техническое образование, а котлами пользуются повсеместно. Бренд внедряет в свои устройства максимально понятные и удобные технологии взаимодействия, система самодиагностики котлов — одна из таких.
Самодиагностика работает просто и понятно. Высокоточные датчики сканируют рабочие показатели и сверяют их с нормой. Если характеристики отличаются, то система сигнализирует об этом — котел Бакси выдает ошибку. Код неисправности появится на дисплее: вы увидите букву E и двух- или трехзначное число. Эта числовая комбинация и подскажет, в чем неисправность.
Главное понимать как правильно расшифровывать коды. Так вы сможете точно определить суть проблемы и понять — можно ли решить ее своими силами или нужно обратится в сервисный центр.
Таблица с кодами ошибок котлов Baxi
Здесь представлены коды, обозначающие ошибки газового котла Бакси. Кроме описания неисправностей и причин их появления, мы добавили способы решения проблемы. Если устранить неисправность с помощью этих рекомендаций не удалось или для данной поломки таковых нет — обратитесь в специализированный сервисный центр.
| Код ошибки | В чем проблема | Причины поломки | Как самостоятельно устранить неисправность |
|---|---|---|---|
| 00 | Электронная плата |
— Скачки напряжения — Управляющий модуль нуждается в замене из-за износа или брака |
Обратиться в сервисный центр |
| 01 | Нет зажигания |
— Неисправность системы розжига или управляющей платы — Неправильная калибровка клапана, подающего газ — Забитый дымоход — Низкое давление в газопроводе |
1. Проверить, открыт ли отсекающий клапан 2. Перезапустить котел: нажать «ОК» или зажать на 3 сек. «RESET» 3. Если ошибка появилась снова, то нужно обратится в сервисный центр |
| 02 | Сработал термостат — предохранитель защищающий устройство от перегрева |
— Перегрелся теплоноситель в главном водяном контуре — В трубах первичного теплообменника мало воды — Неисправность в самом термостате. Например, отход контактов |
1.Перезапустить котел: нажать «ОК» или зажать на 3 сек. «RESET» 2. Ошибка повторилась — свяжитесь с сервисным центром |
| 03 | Неправильная конфигурация платы | Для моделей Main 5, Mainfour 24:неверно выставлен параметр f43 | Установить необходимый параметр f43 по таблице «настройка параметров» (Руководство пользователя) |
|
Для устройств с открытой камерой сгорания (маркировка i): нарушение работы контроллеров тяги, термореле
Для устройств с закрытой камерой сгорания (маркировка Fi):нарушение работы пневматического реле Для всех моделей |
Обратиться в сервисный центр | ||
| 04 |
Периодически пропадает пламя газовой горелки |
— Неплотный контакт — Засор — Ионизирующий электрод неправильно установлен — Дымоход забит, поэтому тяга низкая — Скачки напряжения — Повредился или вышел из строя управляющий модуль |
1. Перезапустить котел: нажать «ОК» или зажать на 3 сек. «RESET» 2. Если ошибка появилась снова, то нужно обратится в сервисный центр |
| 05 |
Повреждение термодатчика на контуре отопления |
— Сломан измерительный модуль — Оборвалась электропроводка — Короткое замыкание — Отошли контакты -Повреждена управляющая электроника |
Обратиться в сервисный центр |
| 06 |
Проблема с термодатчиком системы ГВС (для двухконтурных котлов) |
||
| 07 | Неправильно работает термоконтроллер на выпуске продуктов сгорания | ||
| 08 | Неисправность в цепи усиления сигнала пламени |
— Повреждена управляющая электроника — Отсутствует заземление или есть, но очень слабое |
|
| 09 | Баг в цепи, которая отвечает за защиту газового клапана |
— Неверно подключен сам клапан — Отошли контакты — Сломался модуль управления |
|
| 10 | Для моделей Mainfour 24-24f: контроллер не сигнализирует об объеме воды | Давление воды в контуре падает ниже 50 кПа |
1.Проверить давление 2. Даже если показатели в норме, стоит обратиться в сервисный центр |
| Для всех моделей: неправильно работает уличный термодатчик |
-Термодатчик или прессостат вышли из строя — Короткое замыкание или обрыв электропроводки — Плохой контакт модулей и системы управления -Неисправность в работе управляющей электроники |
Обратиться в сервисный центр | |
| 11 | Сработал термостат перегрева низкотемпературного контура | Перегрелся низкотемпературный контур | |
| 12 | На блоке управления не отображается дифференциальный прессостат |
— В контур обогрева попал воздух — Электронасос не работает — Повредилась мембрана -Сломался микровыключатель |
|
| 13 |
Повредились контакты дифференциального контроллера объема воды |
-Залипание контактов микровыключателя — Окисление — Механическое повреждение |
|
| 15 | Повреждение газового клапана |
— Механическое повреждение -Плохой контакт клапана и аппарата управления |
|
| 18 | Наполняется вода | Поломки нет, это нормальный процесс | Дождаться, когда наполнение водой закончится |
| 19 | При наполнении водой возникла проблема | Для определения причины нужна профессиональная диагностика | Обратиться в сервисный центр |
| 20 | Термодатчик контура обогрева неправильно работает |
— Поврежден-контроллер — Короткое замыкание или обрыв электропроводки — Плохой контакт |
|
| 22 |
Отключение оборудования из-за недостатка напряжения в электросети |
При падении напряжения ниже 162В происходит автоматическое отключение котла и затем перезапуск после нормализации уровня напряжения |
1.Дождаться повышения уровня напряжения 2. Выключить другие электроустройства на это время |
| Проблемы с платой |
— Износ — Скачки напряжения — Перегрев — Загрязнения |
Обратиться в сервисный центр | |
| 25/26 | Превышена допустимая температура | Температура повысилась более, чем на 1°С/сек. | |
| Прекратилась циркуляция воды из-за блокировки насоса |
— В батареи попал воздух — Засорился теплообменник — Сломался насос или термоконтроллер контура системы отопления — Ослаблен контакт — Повреждение управляющей электроники |
||
| 27 | Неправильно расположен термодатчик системы ГВС |
— У датчика и ЭП ослабился контакт — Датчик отсоединился от контролируемой трубы — Оборудование вышло из строя |
|
| 28 |
— Неисправен контроллер тяги — Неправильно функционирует датчик обратного трубопровода |
— Оборудование вышло из строя — Отсутствует плотный контакт с электронной платой |
|
| 31 | Основная плата не взаимодействует с лицевой панелью | Неисправность электроники |
1.Перезапустить котел: нажать «ОК» или зажать на 3 сек. «RESET» 2. Если ошибка появилась снова — обратитесь в сервисный центр |
| 32 | На теплообменнике скопилась накипь |
— Жесткая вода — Нерегулярная чистка |
Обратиться в сервисный центр для профессиональной механической или химической чистки |
| 35 | «Ложное» пламя — сработка контроллера пламени раньше, чем подается команда активации газового клапана |
— На центральную плату попала влага — Клапан подачи газа разгерметизировался — Характеристики сети не соответствуют норме — Неисправности аппарата управления |
1.Перезапустить котел: нажать «ОК» или зажать на 3 сек. «RESET» 2. Проверить, нет ли проблем с сетью: подключить котел через сетевой стабилизатор и позаботиться о качественном заземлении 3. Если ошибка появляется снова — обратитесь в сервисный центр |
| 40/41 | Поломка датчика обратного трубопровода |
— Падение давления в газопроводе — Слабый поток воздуха — Засорение дымоотвода — Неисправность других связанных датчиков — Повреждение управляющей электроники |
Обратиться в сервисный центр |
| 42 | Затухание пламени |
— Засорился дымоотвод — Слабая тяга — Нет сигнала между центрально платой и вентилятором — Неисправность электрооборудования |
1. Проверить пропускную способность дымоотвода 2. Если с ним все в порядке, вызвать специалиста сервисного центра |
| 43 | Нарушение работы дымоотвода, падение входного давления в газопроводе |
— Слабый поток воздуха — Засорение дымоотвода — Неисправность датчиков — Повреждение управляющей электроники — Скачки напряжения в сети |
Обратиться в сервисный центр |
| 50 | Сработал термоконтроллер выпускной системы |
— Температура продуктов сгорания выше 180 °С — Нарушен первичный теплообмен — Электронные компоненты вышли из строя |
|
| 53 | Засорился дымоход |
— Попадание мусора — Оседание пыли и продуктов сгорания — Нерегулярная чистка |
1.Попробовать прочистить забитый дымоход подручными средствами 2.Если не удалось сделать самостоятельно, вызвать специалиста сервисного центра |
| 55 | Раскалибровка платы управления |
— Неполадка в результате установки нового блока управления — Аппаратный сбой — Непрофессиональные установка и обслуживание |
Обратиться в сервисный центр |
| 60 | Неисправен контроллер температуры помещения |
— Устройство бракованное, износилось или сломалось из-за механического воздействия — Короткое замыкание или разрыв в электросети — Слабый контакт |
|
| 62 | Устарела прошивка | ||
| 65 | Часто запускается диагностика проходимости дымохода и воздуховодов |
— Падение давления в газопроводе — Слабый поток воздуха — Засорение дымоотвода — Неисправность других связанных датчиков — Повреждение управляющей электроники |
|
| 80-96 | Для моделей Luna 3, Luna 3 Comfort и Nuvola: неисправности лицевой панели управления | Внутренние ошибки электроники | |
| 96 | Для модели MainFour: упало напряжение | Сбой в электросети |
1.Котел автоматически перезапустится, ничего нажимать не нужно 2.Если после перезагрузки снова выходит ошибка, обратиться в сервисный центр |
| 97 | Неправильное значение частоты питания платы управления |
1.Выставить нужное значение с помощью Руководства пользователя 2.Если не удается сделать это самостоятельно, вызвать специалиста сервисного центра |
|
| 98 | Неисправность в работе платы управления (внутренняя ошибка) |
Для всех моделей: конфигурация платы после замены не соответствует модели котла
Для модели Main 5: неверные значения параметров F12 и F03 |
Обратиться в сервисный центр |
| Для модели Luna 3: неисправность электроники съемной панели | Сбои в программных, электронных процессах | ||
| 99 | Для моделей Luna 3 и Nuvola: сбой в центральной системе управления | Конфигурация платы после замены не соответствует модели котла | |
| 109 | Избыток воздуха в котельном контуре (завоздушивание) |
— Неверно работает насос — Контур разгерметизировался — Затруднено движение теплоносителя |
|
| 110 | Сработал термостат-предохранитель |
— Перегрелась система — Вышел из строя термостат — Ослаблен контакт |
1.Перезапустить котел: нажать «ОК» или зажать на 3 сек. «RESET» 2.Если ошибка повторяется, то рекомендуем обратится в сервисный центр |
| 117/118 |
Повышенный уровень давления в трубопроводе гидравлического контура |
Отрегулировать давление на приборной панели с помощью Руководства пользователя | |
| 119 | Не поступают сигналы реле гидравлического давления |
— Слишком высокое или низкое давление воды в контуре — Реле вышло из строя — Неполадки в работе управляющей электроники |
Обратиться в сервисный центр |
| 125 | Заблокировался насос или в оборудовании избыток воздуха (завоздушивание) |
— Сбились рабочие параметры насоса — Неправильно работает система управления — В систему проник воздух из-за разгерметизации |
1.Перезапустить котел: нажать «ОК» или зажать на 3 сек. «RESET» 2.Если ошибка повторяется, то рекомендуем обратится в сервисный центр |
| 127 | Запустился режим «Антилегионелла» (устранение вредных микроорганизмов в воде) | Функция срабатывает автоматически с определенной для каждой модели периодичностью | Ничего делать не нужно, режим выключится сам через некоторое время |
| 128 | Сбой в работе пламени — 12-кратная потеря |
— Неправильно работает электрод ионизации — Неполадки с проводкой — Продукты отработки попали во входной поток воздуха |
Обратиться в сервисный центр |
| 129 | Скорость вентилятора ниже допустимой |
— Износились подшипники — Сбой в электропитании |
|
| 130 | E130 — сработал дымовой зонд, который реагирует на перегрев |
— Неполадки в работе насоса — Низкая циркуляция воды — Неисправность зонда |
|
| 130E — сработал датчик тяги |
— Засорился воздуховод — Неисправна электроника — Износился датчик |
||
| 131 | Котел отключился от сети из-за ошибок 125 и 130 | См. ошибки 125 и 130 | |
| 132 | Сработал термостат теплого пола |
— Сбой в работе оборудования — Проблемы с электропитанием |
|
| 133 | Е133 — 6-кратное отсутствие зажигания |
— Сбои давления газа — Неполадки системы розжига — Проблемы с проводкой — Продукты отработки попали во входной поток воздуха |
|
| 133Е — остановилась подача природного газа | Сбой в работе газопровода |
1.Перезапустить котел: нажать «ОК» или зажать на 3 сек. «RESET» 2. При повторном появлении ошибки связаться с газовой службой |
|
| 151 | Проблема с платой управления | Внутренняя ошибка |
1. При появлении «Колокольчика» нажать «RESET» 2. Если символа нет, отключить котел от сети на 10-15 сек. 3.Ошибка может возникнуть снова, в этом случае обратитесь в сервисный центр |
| 153 | Случайное нажатие кнопки «RESET» |
1. Нажать «RESET» повторно и удерживать 2 сек. 2. Оборудование перезагрузится и возобновит работу |
|
| 154 | Неисправность платы управления |
1. Нажать «RESET» повторно и удерживать 2 сек. 2. После появления на экране кода Е153 нажать повторно |
|
| 155 |
Превышенное количество (более 5) последовательных перезагрузок котла |
Нажать «RESET» для сброса рабочей программы котла | |
| 156 | Слишком низкий уровень напряжения в сети |
1. Дождаться повышения напряжения 2. Отключить другие устройства, потребляющие электроэнергию |
|
| 160 | Неисправен вентилятор |
— Износ оборудования — Проблемы с проводкой |
Обратиться в сервисный центр |
| 164 | Отсутствие связи с гидравлическим прессостатом |
— Неисправность прессостата — Поломка электронной платы — Слабый контакт — Сбои в электропитании |
|
| 193 | Избыток воздуха в системе | Ничего делать не нужно, оборудование автоматически восстановит нормальные параметры | |
| 317 | Неверная частота тока | Сбои в электросети |
1.Проверить частоту тока в сети с помощью мультиметра 2.Дождаться нормализации параметров |
| 321 | Неисправен NTC-датчик, установленный на контуре ГВС | Обратиться в сервисный центр | |
| 384 | «Ложное» пламя | Неправильно работает газовый клапан | |
| 385 | Низкое напряжение тока | Сбои в электросети |
1.Проверить напряжение тока в сети с помощью мультиметра 2.Отключить мощные потребители электроэнергии 3.Дождаться, когда параметры оборудования нормализуются |
| 386 | Вентилятор не достиг оптимальной скорости |
— Износ оборудования, подшипников — Сбои в системе электропитания |
Обратиться в сервисный центр |
Другие сигналы, говорящие о неполадках
Кроме кодов ошибок, на дисплее котла могут появиться символы и надписи, которые также предупреждают о проблемах:
- «!» — работа на низкой мощности из-за следующих причин: сбои в давлении газа на входе, проблема с электроникой, засорение дымоотвода или воздуховода, неисправность газового клапана.
- «St» — автоматический переход в режим размораживания. Когда процесс закончится, надпись перестанет мигать. Если этого не произошло, наблюдается сбой в системе.
- Символы радиатора и смесителя — неисправность в работе температурного датчика на контуре ГВС или отложение накипи.
Если вы увидите эти обозначения на дисплее котла, обратитесь в сертифицированный сервисный центра. Без помощи специалистов такие проблемы не устранить.
Рекомендации
Линейка котлов Baxi постоянно расширяется. На рынке появляются новые модели с улучшенной конструкцией и электронной начинкой, поэтому перечень ошибок может измениться. Лучше всего всегда держать под рукой руководство пользователя от вашей модели котла — так вы будете точно знать, какие коды есть в наборе системы самодиагностики.
Увы, но большинство неполадок не получится устранить самостоятельно. Котел — это сложное оборудование с разными, откалиброванными системами. Не пытаться самостоятельно чинить неисправную технику, если у вас нет специализированных знаний и опыта. В этом случае можно усугубить проблему или того хуже — стать причиной аварии. При появлении на дисплее кодов ошибок, для которых нет решения в таблице или руководстве пользователя, советуем обращаться в сервисный центр. Профессиональные техники быстро и безопасно устранят неисправность.
Профилактика котла поможет избежать поломок, ее стоит проводить не реже 2 раз в год. Точная периодичность обслуживания зависит от модели оборудования, интенсивности использования, технического состояния и других параметров.
Марка газовых котлов Бакси (Baxi) знакома многим. За долгое свое существование марка поселилась в миллионы домов. В России и странах СНГ котлы Бакси являются одними из самых продаваемых. Как и у всех котлов, у Baxi могут возникать ошибки и неисправности. В этом материале мы собрали перечень часто возникающих сбоев в работе и расскажем, что с этим нужно делать.
Газовые котлы Baxi довольно давно присутствуют на рынке отопительной техники, и показали себя с наилучшей стороны. Эти отопительные приборы довольно надежны и просты в обслуживании, и собраны из высококачественных комплектующих. Baxi имеют регулируемый уровень пламени, что позволяет более точно поддерживать заданную температуру. Регулируемое пламя позволяет эксплуатировать котёл в щадящем режиме, поскольку существенно уменьшается количество включений и отключений котла. Эта особенность позволяет форсунке горелки служить гораздо дольше, а также увеличивается срок службы теплообменника. Всё это потому, что регулируемое пламя уменьшают частоту нагрева и остывания теплообменника, что положительно сказывается на сроке его службы.
Также отопительные приборы данного бренда славятся своей экономичностью, и они экономят не только газ, но и электричество. Котлы Baxi оборудованы несколькими температурными датчиками, которые находятся внутри котла. Но также предусмотрена установка выносных температурных датчиков, которые можно устанавливать со стороны улицы. С таким расположением датчиков котел сам будет реагировать на изменения температуры воздуха за окном, и подбирать наиболее оптимальный режим работы.
Несмотря на множество инновационных технологий, которые применены в отопительных приборах данного бренда, котлы Baxi славятся своим малым весом и компактностью. Даже напольные агрегаты этого производителя довольно легкие и малогабаритные. Котлы Бакси обладают невероятной надежностью, поскольку все системы данного прибора контролируются электронным блоком управления. Электроника следит за всеми параметрами работы котла, и если возникает малейшая неисправность, то работа котла прекращается, а код ошибки выводятся на жидкокристаллический дисплей. В каждом коде зашифрована информация о той или иной неисправности, и расшифровка этого кода позволяет оперативно определить неисправность и устранить её. Ошибки бывают следующих наименований.
Ошибка а00
Если на экране отображается данный код ошибки, то это не говорит о том, что котёл неисправен. Данный код может появиться на дисплее, когда активирован режим «Инфо». «Ошибка» а00 ритмично меняется на цифры, которые отображают текущую температуру на входном патрубке отопительного контура.
Ошибка е00
Данная неисправность весьма серьезна, поскольку она сигнализирует о том, что вышла из строя электронная плата управления котла. Ошибка e00 устраняется только с помощью представителя сервисного центра, и ни в коем случае нельзя пытаться устранять данную ошибку собственными силами.
Ошибка е01
Неисправность e01 котлов Бакси говорит о неисправности в системе поджига. Данную ошибку генерирует датчик Baxi, который контролирует пламя. Код ошибки можно сбросить собственноручно, и для этого нужно в нажатом состоянии удерживать кнопку «R». По истечении 3-5 секунд после нажатия и удержания данной кнопки, котёл должен запуститься. Если пламя не появилось и опять на экране высвечивается ошибка е01, то в данной ситуации поможет лишь одно – вызов мастера по ремонту котлов. Ошибка с таким кодом может быть вызвана несколькими причинами. Это может быть и отказ системы розжига, а также некорректная работа электронного блока управления. Также были замечены случаи, что данная неисправность возникала из-за неправильно отрегулированного газового клапана. Также эту ошибку могут вызвать:
- слабая тяга в дымоходе;
- слабое давление газа.
Рассмотрим подробней причины возникновения ошибки е01 на котлах Baxi, и способы ее устранения. Эту ошибку порой очень сложно исправить, поскольку её причиной может явиться множество факторов. Данная неисправность связана с затруднением поджига. На некоторых моделях котлов данного производителя в электроде находится и датчик пламени, и эта связка иногда некорректно работает.
Когда ток ионизации, который проходит от электрода через горелку на контур заземления без каких-либо препятствий, то поджиг работает без каких-либо отклонений. Плата управления фиксирует параметры тока ионизации. Если его сила находится в диапазоне от 5 до 15 микроампер, то это можно считать нормальным режимом работы системы поджига. Когда по каким-либо причинам сила тока ионизации отклоняется от нормы, то электронный блок управления котла фиксирует эти отклонения, и газовый котёл Бакси блокируется с ошибкой е01.
Также данная ошибка появляется в том случае, если нарушен контакт электрода с платой управления. Также при возникновении ошибки е01 сразу нужно проверить давление газа в магистрали. На природном газе давление не должно быть ниже 2 мбар, а на сжиженном – 5-6 мбар. Также давление можно регулировать специальное гайкой, которая находится на газовом клапане. Нужно также досконально проверить работу этого клапана – мультиметром измерить сопротивление катушек. Первая катушка должна иметь сопротивление 1,3 кОм, а вторая – 2,85 кОм.
В проводнике, который соединяет газовый клапан с электронной платой, может находиться диодный мост, который также может выйти из строя. Это особенность некоторых моделей котлов Бакси и диодный мост нужно также проверить с помощью мультиметра. Также нужно проверить сопротивление самого электрода. Оно не должно превышать 1-2 Ома. Также край электрода должен находиться на нужном расстоянии до горелки. Это расстояние должно составлять 3 мм.
Ошибка е01 может появляться и в том случае, если поджиг происходит, но пламя тут же гаснет. Это может быть вызвано тем, что перепутана полярность на вилке подключения к сети 220 вольт. Перевернув вилку на 180 градусов, можно избавиться от проблем с поджигом. Эти проблемы могут быть вызваны и нарушением заземления. Напряжение между фазой и нулем фазой, и землей должно быть одинаковым. Напряжение между нулем и землей должно быть не более 0,1 Вольта. Если этот параметр нарушен, то это может явиться причиной появления неисправности е01.
Также нужно позаботиться о том, чтобы газовая магистраль была изолирована от котла. Данная магистраль может нести небольшой электрический потенциал, который способен вызвать нарушение в работе отопительного прибора. Для изоляции используется специальная диэлектрическая проставка, которая ставится между газовой трубой и котлом.
Ошибка e02
Ошибка с кодом e02 говорит о том, что по каким-то причинам сработал термостат Бакси. Если зажать на 3-5 секунд кнопку «R», которая находится на пульте управления котлом, то эта ошибка должна уйти. Если после этих манипуляций данная неисправность продолжает появляться на дисплее, то значит произошло что-то серьёзное, и в данном случае нужно также обратиться в сервисный центр. Неисправность с таким кодом говорит о том, что по каким-то причинам газовый котёл Baxi испытывает перегрев или температурные датчики неправильно реагируют на температуру теплоносителя. Некорректное определение температуры датчиком также может быть вызвано ослаблением циркуляции воды или антифриза в отопительном контуре. Бывали случаи, что посторонние предметы изолировали температурный датчик от теплоносителя, и поэтому датчик физически не мог правильно мерить температуру, поскольку был изолирован от воды.
Ошибка e03
Данная ошибка может возникнуть в той ситуации, когда по каким-то причинам стало некорректно работать пневмореле. Также ошибка с кодом e03 может появится в том случае, если неисправен датчик тяги. Также данная неисправность может возникнуть в ситуации, когда по каким-то причинам наблюдается затруднение отвода продуктов горения. Это может быть по причине:
- неправильного монтажа дымохода;
- засорения дымохода;
- выхода из строя вытяжной турбины;
- полного выхода из строя пневматического реле.
Также может быть неисправна трубка Вентури, с помощью которой измеряется сила тяги в дымоотводящем канале. В момент запуска турбины изменяется давление в дымоходе, и это изменение улавливается трубкой Вентури. Ирубка соединена с прессостатом, в котором находится мембрана. Мембрана реагирует на перепады давления, и её движение замыкает или размыкает контакты микропереключателя датчика давления. Неправильная работа этих элементов может спровоцировать появление ошибки е03.
Также нужно проверить саму турбину. Прежде всего определяется наличие свободного вращения вала, а затем проверяется сам вентилятор. Также проверяется наличие напряжения на клеммах провода, который приходит от электронной платы. Проверяются и обмотки электродвигателя турбины. Их сопротивление должно находиться в диапазоне от 38 до 48 Ом. Если сопротивление не соответствуют этим параметрам, то вентилятор следует заменить.
Вместе с турбиной нужно проверить и состояние дымохода, и правильность его монтажа. Пневмореле также должно быть тщательно проверено на предмет срабатывания. Для проверки можно использовать манометр.
Также причиной возникновения ошибки е03 в газовых котлах Бакси может быть плохой контакт на коннекторах, которые соединяют электронную плату с турбиной и реле. Плохой контакт может быть вызван окислением, которое возможно при попадании влаги на коннектор.
Ошибка e04
Эта ошибка Baxi также связана с неполадками в системе поджига. Чаще всего эта неисправность появляется, когда нет надежного контакта между электродом ионизации и проводом, который идет от блока розжига. Также ошибка с таким кодом может быть вызвана неправильной работой дымохода, или смещением электрода. Также появление этой ошибки могут спровоцировать:
- скачки напряжения;
- некорректная работа электронного блока управления.
Ошибка e05
Неисправность с таким кодом говорит о том, что температурный датчик отопительного контура неправильно измеряет температуру. Это может быть вызвано, как выходом из строя самого датчика, так и выходом из строя электронной платы. В редких случаях бывает так, что просто пропадает контакт между электронным блоком управления и температурным датчиком. В данной ситуации нужно тщательно проверить коннекторы, которые соединяют датчики температуры с электронной платой.
Ошибка e06
Ошибка с таким кодом также говорит о неисправности температурного датчика, но уже не отопительного контура, а контура ГВС. Спровоцировать данную ошибку могут те же причины, которые описаны в предыдущем разделе.
Ошибка e10
Неисправность e010 возникает тогда, когда от гидравлического прессостата пропадает сигнал. Ошибка с таким кодом может быть вызвана работой датчика, который контролирует давление воды. Бывали случаи, что ошибка с таким кодом возникала тогда, когда пропадал контакт между реле и электронной платой управления.
Можно отметить четыре основные причины возникновения ошибки е10:
- Возникновение течи в системе отопления.
- Выход из строя расширительного бачка, или отсутствие в нем воздуха.
- Выход из строя датчика давления воды в отопительном контуре.
- Засорение «косого» фильтра на обратке.
Ошибка 12e
Ошибка с этим кодом также говорит о потере сигнала, который должен поступать от дифференциального гидравлического прессостата на электронную плату управления. Эта ошибка также возникает, когда завоздушен отопительный контур, или нарушена целостность мембраны прессостата. Также неисправность с кодом 12e наблюдается в тех случаях, когда заклинил циркуляционный насос.
Ошибка e25
Данная ошибка у котлов Бакси также может быть вызвана большим количеством воздуха, который скопился в отопительном контуре. Завоздушенность отопительной системы способствует быстрому нагреву теплоносителя, и именно на этот быстрый нагрев реагирует электроника газового котла – выключает отопительный прибор, выдавая на экран ошибку е25. Также появление этой неисправности может спровоцировать поломка циркуляционного насоса, или выход из строя температурного датчика. Реже всего данная ошибка появляется из-за некорректной работы электронной платы управления, или отсутствием уверенного контакта между циркуляционным насосом и электронным блоком управления.
Ошибка e26
Неисправность с этим кодом также связана с температурными показателями. Если рабочая температура котла превышает установленную температуру более чем на 20 градусов, то отопительное устройство моментально отключается, а на дисплей выводится ошибка e26. Причины данной неисправности те же, что и у e25.
Ошибка e27
Эта неисправность говорит о том, что неправильно установлен температурный датчик. Неисправность e27 также может сигнализировать о выходе из строя температурного датчика, или наличия в нём короткого замыкания.
Ошибка e32
Котлы Baxi снабжены множеством контрольных систем, которые позволяют отслеживать состояние наиболее важных элементов отопительного прибора. Неисправность с кодом е32 сигнализирует о том, что в теплообменнике котла скопилось большое количество накипи. Очистку теплообменника от накипи лучше доверить квалифицированному специалисту сервисного центра.
Ошибка e35
Данная ошибка возникает тогда, когда пламя появляется раньше, чем происходит открытие газового клапана. Так называемое «паразитное пламя» может возникнуть из-за:
- неправильной установки электрода;
- нарушения герметичности газового клапана;
- неправильного электропитания отопительного прибора;
- отсутствия заземления.
Ошибка e40
Неисправность с таким кодом проявляется тогда, когда наблюдается понижение давления в газовой магистрали. Также эта неисправность может быть вызвана ослаблением тяги в дымоходе. В редких случаях ошибка е40 проявляется из-за некорректной работы газового клапана, а еще реже – из-за выхода из строя электронной платы.
Ошибка e41
Причины возникновения данной ошибки такие же, как и у ошибки е40.
Ошибка е42
Эта неисправность говорит о том, что датчик не видит пламени. Это бывает в том случае, когда ослабевает тяга в дымоходе, или когда турбина работает не на полную мощность. Также частой причиной этой ошибки может быть неправильная конструкция дымохода.
Ошибка е133
Ошибка с таким кодом может появиться в том случае, если по каким-то причинам прекращена подача газа. Если подача газа возобновилась, то сбросить данную ошибку можно при помощи кнопки «R», которая находится на пульте управления котлом.
Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!
Коды ошибок котла Baxi: о чем говорят коды на дисплее и как устранить типовые неисправности
Котлы марки Baxi — одни из лучших вариантов техники, применяемой при обустройстве систем отопления. Разработаны разные конфигурации этого современного теплового оборудования, соответственно, потенциальным пользователям предоставлены довольно комфортные условия эксплуатации.
Тем не менее, как и любые другие электронно-механические устройства, этот вид техники не застрахован полностью от сбоев в работе. Техническая документация упоминает о возможных сбоях различного типа как минимум 99 раз.
Документированные коды и их расшифровка
Современная техника бытового назначения примечательна тем, что в ее конструкции активно используются микроконтроллеры. Применение этих электронных элементов позволяет управлять оборудованием эффективно и рационально без привлечения человека.
Контроллеры также делают эффективной функцию контроля, организуют своевременное обнаружение сбоев и точно диагностируют неисправности.
Всё это относится и к тепловому оборудованию – бытовым газовым котлам . Система электронного контроля способна обнаруживать неисправности бытового котла Baxi и сообщать пользователю (механику) о предполагаемых ошибках в работе оборудования.
Судя по технической документации, возможно обнаружение практически любой системной ошибки с выводом на дисплей конкретного номера.
Такого рода кодировка ошибки в оборудовании от Baxi демонстрируется на системном дисплее, когда при работе проявляется неисправность отдельного компонента или сбой в работе по иным причинам
Далее, используя выданный системой номер ошибки, владелец оборудования или приглашенный механик сможет быстро определить место сбоя и устранить аварийную ситуацию.
Код Е01 и Е04 — датчик контроля пламени
Ситуация, характерная для большинства моделей, связана с функционалом блокировки системы розжига котла. Классический код ошибки для таких случаев – «E01» или «01E» (а также «E04» или «04E»), высвечивается на информационном дисплее.
Если конструктивное исполнение не предусматривает наличия дисплея, эта же ошибка идентифицируется соответствующим светодиодным индикатором.
Нестабильность подачи газа, неисправности сенсора контроля пламени и прочие технические неисправности техники Baxi являются результатом появления кода E01 (01E)
Связь ошибки и возможных ситуаций:
- отсутствует подача газа;
- нарушен контакт на датчике пламени;
- сенсор контроля пламени загрязнен;
- неисправность системы розжига;
- на линии питания фаза и ноль не соответствуют;
- неисправности газового крана, электроники, коаксиального дымохода.
Соответственно, исходя из возможных неисправностей, следует проверить все указанные компоненты (элементы) дабы убедиться в корректности работы, а в обратном случае провести ремонтные мероприятия.
Код Е02 — термостат-предохранитель от перегрева
Проявление этой ошибки, выводимой на дисплей как «E02» или «02E», также может сопровождаться различными вариациями дефектов.
Пример появления кода 02E (E02) на дисплее модели котла Caldera Baxi Roca Victoria. Между тем подобного рода сбои характерны и для других моделей
В частности, могут проявляться следующие дефекты:
- превышена температура воды основного контура;
- температурный сенсор контура неисправен;
- нет контакта на датчике температуры контура отопления;
- циркуляции теплоносителя в контуре первичного теплообменника недостаточно;
- засорение фильтра, теплообменника, наличие воздуха в системе;
- дефект циркуляционного насоса ;
- неисправность на плате электроники.
Эти же ошибки характерны для моделей котлов, где нет дисплея. Определяются по наличию свечения индикатора с маркером температуры.
Код E03 — датчик тяги
Появлению этой ошибки предшествуют неисправности, связанные с датчиком тяги, термостатом или пневматическим реле. Код ошибки выводится как «E03» или «03E».
Ситуация характерна как для оборудования, где используется камера сгорания закрытого типа, так для оборудования, где открытая камера сгорания.
Обычно (с большей степенью вероятности) кодовое значение неисправности E03 (03E) соответствует дефектам, связанным с нарушениями работы датчика тяги
Варианты неисправностей:
- велика протяженность дымоотвода;
- дымоход заужен или закрыт посторонним предметом;
- инжектор Вентури неисправен;
- отсутствует связь электроники и пневмореле;
- неисправность вентилятора или нет контакта;
- неверное подключение пневматического реле.
Контроль этой же ошибки на моделях, оснащенных светодиодной индикацией, осуществляется с учётом маркеров «звездочка» или «домик».
Коды E05-09 — контроль ГВС и пламени горелки
Группой отмеченных сенсоров фактически выполняются родственные операции, связанные с контролем температуры ГВС или контролем пламени газовой горелки.
Ошибки «Е05», «Е06» (температура теплоносителя), «Е07», «Е08», «Е09» (контроль пламени и дымовых газов) характерны для котлов моделей «Main5» и «ECO-5», а также других.
Группа кодов 05 — 09 чаще всего указывает на проблемы, сопровождающие работу компонентов линии ГВС. Однако не исключается и ряд неисправностей в других точках оборудования
Неисправности могут проявляться различные:
- неисправность температурного датчика ГВС;
- отсутствует контакт сенсора с электронной платы;
- завышение или занижение граничных температур;
- неисправность электроники;
- дефект сенсора контура отопления;
- дефект сенсора дымовых газов;
- обрыв заземляющей цепи электронной платы.
Большинство отмеченных проблем устраняются посредством простого тестирования цепей прибором-измерителем либо заменой предполагаемого неисправного элемента другим – исправным.
Примерно таким способом (подключение постоянного резистора в разъем) проверяется работоспособность датчика температуры ГВС, если на дисплее котла выдаётся код неисправности 06E (E06)
Код Е10 — реле минимального давления
Функциональный компонент системы – реле минимального давления — используется практически во всех конструкциях котлов Baxi, включая модели EcoFour, Fourtech, Main Four, Navola и др.
Правда, для некоторых моделей этот функциональный компонент может именоваться как микропереключатель дифференциального прессостата (МДП).
Большинство практических случаев доказывает, что отображение кода 10E (E10) свидетельствует о проблемах с реле минимального давления или датчиком работы циркуляционного насоса
Ошибка «E10» («10E») традиционно проявляется на дисплее или отображается светодиодом, когда имеют место:
- слишком низкое давление воды КО;
- нет контакта реле с электронной платой;
- дефект реле минимального давления;
- нерабочий МДП;
- заклинило шток МДП;
- неисправен насос;
- нарушена циркуляция КО или первичного теплообменника (ПТ);
- загрязнение трубки выхода воды;
- дефект мембраны (отсутствует перепад давлений).
Устранение ошибки E10 осуществляется проверкой всех отмеченных в списке компонентов и устранением выявленных дефектов. Проводится очистка узлов, замена отдельных деталей или полностью узлов.
Коды Е12 и Е13 — неисправность ДГП
Появление на дисплее котла кода «E12» («12E») или «E13» («13E») явно свидетельствует о неисправностях, связанных с работой ДГП — дифференциального гидравлического прессостата.
Обычно в процессе тестирования не определяется сигнал от прибора или же сигнал есть, но не соответствует заданной характеристике (ложный сигнал)
Причинами появления отмеченного кода могут выступать:
- прекращение работы насоса;
- наличие воздуха в системе ГВС;
- низкая скорость циркуляции;
- нет контакта на МДП или «залипший» контакт;
- повреждение мембраны или засорение фильтра;
- засорение импульсных трубок.
Соответственно для определения неисправности конкретного элемента следует провести техническую проверку.
А чтобы устранить проблему предстоит заменить неисправный элемент или провести профилактические восстановительные работы.
Коды Е21-22 и Е97-99 — электрика и электроника
Оба кода — «E21» и «E22» — показывают неисправности, связанные с электронной платой. Код «E22» может проявляться в случае снижения напряжения питания ниже контрольного значения (162В).
Этот же код выдаётся на дисплей, если качество энергии, подаваемой на котел, не соответствует заявленным стандартам.
Для кода «E21» характерный момент — разброс параметров контроллера и нарушение нормального горения газа. При отсутствии опыта и соответствующих знаний ремонт платы лучше доверить мастеру.
Ошибки «E97», «E98», «E99» — все три кода обычно связаны с дефектами электроники – электронной платы.
Код «E97» свидетельствует о частоте питающего напряжения, не соответствующей стандарту. На дефекты, присутствующие именно на электронной плате указывает код «E98».
О том же самом сигнализирует код «E99». Правда, ошибку «99Е» может давать и слишком малое давление газа, а также неисправность датчика пламени
Самый простой дефект – потеря электрического контакта на реле клапана газа. В других случаях обычно требуется замена платы.
Коды Е25-27 и Е32 — дефекты температурного характера
Появлению любого их этих кодов — «E25», «E26», «E27», «E32» — обычно предшествуют температурные изменения контура отопления, происходящие с большей скоростью, чем задано системой контроля.
Например, если температура контура отопления (КО) повышается больше чем на 1 градус в секунду, на дисплее котла высвечивается код «E25» («25E»). Для появления кода «E26» («26E») обычно достаточно превышения температуры выше заданной на 20 °C.
Неисправности или сбои, отмеченные на дисплее кодом Е26 (26E) — реакция на температурные отклонения. По причине температурных сбоев возможны появления других кодов этой же группы
Причины, традиционно вызывающие такие коды:
- блокировка циркуляционного насоса;
- засорение фильтра;
- воздух внутри системы;
- дефект датчика температуры КО;
- неисправности электроники;
- некорректная установка сенсора ГВС.
Для устранения необходимо провести профилактические мероприятия, направленные на проверку и тестирование узлов ГВС и КО. Воздух в системе удаляется стандартной методикой, применяемой сантехнической практикой.
Работоспособность циркуляционного насоса проверяется по электрической и механической части.
Коды Е35-36 и Е40-43 — контроль пламени и GDC
Этим набором кодов отмечаются в основном неисправности систем контроля пламени газовой горелки и систем контроля дымовых газов. Так, код «E35» («35E») показывает несоответствие прихода сигнала наличия пламени.
Код «E36» («36E»), как правило, свидетельствует о неисправности NTC-датчика. Коды «E40», «E41» и «E42», «E43» напоминают пользователю о сбоях теста GDC по дымовым газам и току ионизации.
Появление этих кодов обычно сопровождается:
- попаданием влаги в область электронной платы;
- остаточным горением после закрытия горелки;
- несоответствием качества питающей сети;
- дефектом NTC-сенсора (датчик дымовых газов);
- отсутствием связи сенсора и электроники;
- дефектами электроники;
- отсутствием давления газа;
- загрязнением или неисправностью датчика контроля пламени;
- неисправностью газового клапана;
- слишком длинным дымоходом.
Некоторые из перечисленных дефектов пользователю доступно устранить самостоятельно.
Однако иные моменты, например, неисправности электроники и тестирование сенсоров, требуют вмешательства специалистов.
Коды Е50 и Е62 — сенсор NTC и контроль пламени
Автоматика котлов «Бакси» настраивается на определённые параметры стабильности горения, а также на определённый температурный диапазон дымовых газов.
Ошибка Е62 — сенсор контроля пламени горелки
Если какой-то из двух параметров (или сразу оба) выходит за пределы установок, автоматика срабатывает, а на экране контрольного дисплея появляется код «E62» («62E»).
Традиционные причины:
- неисправный или грязный датчик контроля пламени;
- неисправный сенсор NTC;
- дефекты электронной платы.
Датчики проверяются заменой экземплярами заведомо исправными, а электроника тестируется приборами, предназначенными для таких целей.
Ошибка Е50 — температурный сенсор NTC
Проявление ошибки «E50» характерно для котлов моделей ECO-5 и Main 5. На контрольном дисплее код «E50» отображается, как правило, по причине обнаружения датчиком температуры нагрева дымовых газов выше 180 °C.
Ещё один сенсор, присутствующий в конструкции котла Baxi, дефект которого приводит к появлению на контрольном дисплее кода Е50 (50E)
В свою очередь подъём значения температуры выше установленной границы может быть обусловлен:
- малой скоростью циркуляции теплоносителя;
- засорением фильтров;
- появлением гидравлических сопротивлений в системе;
- малой концентрацией антифриза;
- дефектами циркуляционного насоса;
- загрязнением системы или попаданием воздуха.
Также код неисправности «E50» («50Е») выдаётся на дисплей при поломке сенсора NTC, по причине неисправностей электроники, по причине неправильной настройки клапана подачи газа.
Соответственно, устранение обеспечивается последовательным тестированием обозначенных узлов и производством необходимых работ.
Код Е55 — неисправности клапана подачи газа
Часто этот код — «Е55» — даёт о себе знать по причине некорректной калибровки клапана подачи газа.
Клапан подачи газа бытового котла «Бакси» — устройство, которое нередко становится причиной появления на контрольном дисплее кода E55 (55E). Достаточно сложный механизм, требующий точной настройки
Чтобы устранить появление ошибки, следует провести процедуру калибровки. Обычно эта работа выполняется специалистом, но при желании можно попытаться откалибровать самостоятельно, следуя инструкции.
Электронная система обнаружения ошибок работы котла «Бакси» с последующим выводом соответствующего кода на контрольный экран – весьма удобный для пользователя сервис.
Это существенная помощь для механиков, когда приходится сталкиваться с довольно сложными неисправностями, требующими дополнительного тестирования оборудования до и после ремонта.
Справочная информация об ошибках
Для Вашего удобства мы собрали необходимую справочную информацию со сводной таблицей индикации неисправностей поступающих от котлов и элементов, а также возможные варианты этих самых неисправностей.
| Код ошибки | Индикация на котле и элемент с неисправностью | Возможные варианты неисправностей |
|---|---|---|
| Е01 (01Е) | В котлах с ЖК-дисплеем светится код ошибки: Е01 (01Е) Элемент: Датчик контроля пламени Блокировка котла после 3-х неудачных попыток розжига. В котлах со светодиодами мигает следующий индикатор: |
|
| Е02 (02Е) |
В котлах с ЖК-дисплеем светится код ошибки: |
|
| Е03 (03Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: Пневмореле — датчик тяги На котлах со светодиодами мигает следующий индикатор: Примечание: В котлах с открытой камерой сгорания вместо значка вентилятора указан значок домика. В котлах Main 5, ECO Compact 24F, 18F, 14F |
В котлах с открытой камерой сгорания (i)
Для котла Main 5, ECO Compact закр.камера сгорания (F) В котлах с закрытой камерой сгорания (Fi)
|
| Е04 (04Е) |
В котлах серий Luna-3 Comfort, Nuvola-3 Comfort светится код ошибки: Описание: Датчик пламени дает сигнал о частом (более 6 раз), краткосрочном пропадании пламени на горелке Элемент: В котлах серий Main 5, ECO Compact |
Для котла Main 5, ECO Compact
|
| Е05 (05Е) | В котлах с ЖК-дисплеем светится код ошибки: Е05 (05Е) Элемент: Датчик температуры контура отопления В котлах со светодиодами мигает следующий индикатор: |
|
| Е06 (06Е) | В котлах с ЖК-дисплеем светится код ошибки: Е06 (06Е) Элемент: Датчик температуры контура ГВС В котлах со светодиодами мигает следующий индикатор: |
|
| Е07 (07Е) |
В котлах серии Main 5, ECO Compact светится код ошибки: Элемент: |
|
| Е08 (08Е) |
В котлах серии Main 5, ECO Compact светится код ошибки: Элемент: |
|
| Е09 (09Е) |
В котлах серии Main 5, ECO Compact светится код ошибки: Элемент: |
|
| Е10 (10Е) |
В котлах с ЖК-дисплеем светится код ошибки: В котлах Nuvola-3 B40, Nuvola-3 Comfort В котлах со светодиодами мигает следующий индикатор: Для Slim 1.62 — давление газа ниже допустимой нормы — реле мин.давления газа. |
Для котлов серий Main Four, Main 5, Eco Four, Fourtech, Luna-3, Luna-3 Comfort
Для котлов Nuvola-3 B40, Nuvola-3 Comfort
|
| Е12 (12Е) |
В котлах серии Nuvola-3, Nuvola-3 Comfort, Nuvola-3 B40 светится код ошибки: Элемент: |
|
| Е13 (13Е) |
В котлах серии Nuvola-3, Nuvola-3 Comfort, Nuvola-3 B40 светится код ошибки: Элемент: |
|
| Е22 (22Е) |
В котлах серии Main 5, ECO Compact светится код ошибки: Элемент: |
|
| Е25 (25Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
| Е26 (26Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
| Е27 (27Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
| Е32 (32Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
| Е35 (35Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
| Е36 (36Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е40-Е41 (40Е — 41Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е42 (42Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е43 (43Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е50 (50Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е55 (55Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е62 (62Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е65 (65Е) |
В котлах Main 5, Eco Compact светится код ошибки: Элемент: |
|
| Е96 (96Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
| Е97 (97Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
| Е98 (98Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: Для котла Main 5, Eco Compact |
Для котла Main 5
|
| Е99 (99Е) |
В котлах с ЖК-дисплеем светится код ошибки: Элемент: |
|
|
В котлах Main 5, Eco Compact мигает символ: Элемент: |
|
Котлы итальянского бренда Baxi пользуются широкой и полностью заслуженной популярностью и уважением. Они отличаются технологичностью, энергоэффективностью, долгим сроком службы и дружелюбностью даже к неопытному пользователю.
В то же время, как и любая другая техника, со временем даже в этих надёжных котлах возникают те или иные неполадки. А так как их конструкция достаточно сложная, то и разнообразие потенциальных сбоев здесь весьма внушительное. Однако компания Baxi постаралась максимально облегчить жизнь покупателям её продукции и разработала собственную систему самодиагностики. Высокоточная электроника анализирует характеристики рабочих процессов, сверяет их с номинальными показателями и при выявлении неполадки выводит сведения о ней на ЖК-дисплей.
Вот только сведения об ошибках выводятся в закодированном виде формата E## либо ##E, где E – это сокращение от Error, а ## – двух- либо трёхзначное цифровое значение. Зная код и то, какую проблему он показывает, вы можете попытаться исправить её своими силами или как минимум оценить масштабность проблемы. Однако мы настоятельно не рекомендуем пытаться устранять её своими силами – эту процедуру необходимо доверять только опытным специалистам, соблюдающим установленные регламенты и учитывающим конструктивные особенности оборудования.
Расшифровку кодов ошибок в отдельных случаях можно найти в руководстве к вашей модели котла. Однако куда надёжнее будет иметь под рукой полный перечень возможных неполадок и их кодированные значения.
Коды ошибок котлов Baxi: подробная таблица
Для вашего удобства мы собрали всю информацию в таблицу. В ней вы найдёте не только код и описание неисправности, но также её вероятные причины и рекомендации по её устранению. Обратите внимание – при проявлении любых погрешностей в работе отопительного оборудования настоятельно рекомендуется обращаться за помощью в специализированный центр. Поэтому в колонке «Что можно сделать…» мы приводим только те действия, которые можно выполнить самостоятельно. Если они не помогли или если соответствующая ячейка пустая, то необходимо вмешательство компетентных мастеров-ремонтников.
| Цифровое значение | С чем связана ошибка | Чем может быть вызвана | Что можно сделать своими руками |
| 00 | Неполадки с электронной платой | Брак или износ управляющего модуля, скачки напряжения | |
| 01 | Отсутствует зажигание | Неправильно работает система розжига либо управляющая электроника. Неверно настроен клапан подачи газа. Забился дымоотвод. Недостаток давления в газопроводе | Проверьте, открыт ли отсекающий клапан. Нажмите кнопку OK или зажмите на 3 секунды кнопку RESET – произойдёт перезапуск котла. Если повторно появится сообщение о проблеме – обратитесь за помощью к специалистам |
| 02 | Сработал термостат-предохранитель, защищающий котёл от перегрева | Перегрев теплоносителя в главном водяном контуре. Малый объём воды, проходящей по трубам первичного теплообменника. Неисправность, неконтакт самого предохранителя | Нажмите клавишу ОК или зажмите и 3 секунды удерживайте кнопку RESET. При повторном появлении сообщения о неисправности потребуется обращение к мастерам по ремонту |
| 03 | Неверно сконфигурирована плата | Неверно выставлено значение параметра F43 (только для Main 5, Mainfour 24). В устройствах с камерами сгорания открытого типа (маркировка i) – сбой контроллеров тяги, термореле. В сериях, имеющих камеры сгорания закрытого типа (маркировка Fi) – ошибки пневматического реле. Для всех моделей: Засорение, неверно выполненный монтаж дымохода. Поломка вентилятора. Плохой контакт реле, вентилятора, платы | При неверном значении параметра F43 – установите требуемую величину согласно таблице «Настройка параметров» из Руководства пользователя. При аппаратных проблемах необходимо привлечение сотрудников СЦ |
| 04 | Периодическое пропадание пламени газовой горелки | Неплотный контакт, загрязнение, неверное положение ионизирующего электрода. Низкая тяга ввиду засорения дымоотвода. Перепады напряжения. Повреждение, выход из строя управляющего модуля. | Нажмите клавишу OK или зажмите на 3 секунды клавишу RESET («Сброс») – произойдёт перезапуск. При повторном появлении кода E04 – вызовите специалистов ремонтной службы |
| 05 | Неполадки с термодатчиком, установленным на контуре отопления | Поломка измерительного модуля. Обрыв электропроводки. Короткое замыкание. Нарушение плотности контакта. Поломка управляющей электроники | |
| 06 | Неисправность термодатчика системы горячего водоснабжения (актуально для 2-контурных котлов) | Аналогично E05 | |
| 07 | Неправильная работа термоконтроллера на выпуске отработанных газов | Аналогично E05 | |
| 08 | Баг в цепи усиления сигнала пламени | Неисправность управляющей электроники. Слабое или отсутствующее заземление | |
| 09 | Ошибка в цепи, отвечающей за защиту газового клапана | Неверное подключение самого клапана Слабый контакт Поломка модуля управления | |
| 10 | Неправильная работа уличного термодатчика уличной или Отсутствует сигнал контроллера объёма воды (только для котлов Mainfour 24-24f) | Выход из строя термодатчика/прессостата. Обрыв или КЗ электропроводки. Слабый контакт модулей и системы управления. Поломка управляющей электроники. Недостаточное давление воды – если оно падает ниже 50 кПа, появляется код E10 (только на Mainfour 24-24f) | Удостоверьтесь, что давление достаточное. Если с давлением всё в порядке, нужна более глубокая диагностика и квалифицированный ремонт |
| 11 | Срабатывание на низкотемпературном контуре термостата-предохранителя от перегрева (если включён в конструкцию котла) | ||
| 12 | Блок управления не «видит» дифференциальный прессостат | Попадание воздуха в контур обогрева. Блокировка работы электронасоса. Повреждение мембраны. Поломка микровыключателя | |
| 13 | Повреждение контактов дифференциального контроллера объёма воды | Залипли, окислились либо повредились контакты микровыключателя | |
| 15 | Сбой газового клапана | Слабый контакт клапана и управляющего устройства. Поломка оборудования | |
| 18 | Проводится наполнение водой (при наличии данной функции) | Дождитесь, пока закончится заполнение | |
| 19 | Возникла проблема при наполнении водой (при наличии данной функции) | ||
| 20 | Неправильное функционирование термодатчика контура обогрева | Поломка непосредственно контроллера. Обрыв либо КЗ электропроводки. Ослабление контакта | |
| 22 | Выключение котла из-за недостаточного напряжения в питающей сети | Если напряжение падает ниже 162В, оборудование отключается и автоматически перезапускается при повышении напряжения до 168В. Привести к появлению кода E22 могут и проблемы с платой | Подождите нормализации напряжения. Отключите другие устройства-потребители |
| 25 | 1. Превышение допустимой температуры или 2. Блокировка насоса с прекращением циркуляции | 1. Повышение температуры более чем на 1 град./сек. 2. Завоздушивание батарей. Засорение теплообменника. Поломка насоса, термоконтроллера контура системы отопления. Ослабление контакта Проблемы с управляющей электроникой | |
| 26 | Превышение допустимой температуры на 20 град. и более | Аналогично ошибке E25 | |
| 27 | Неверное расположение термодатчика системы горячего водоснабжения | Ослабление контакта датчика и ЭП. Отсоединение датчика от контролируемой трубы. Поломка устройства | |
| 28 | 1. Неполадки с контроллером тяги 2. Неправильное функционирование датчика обратного трубопровода | Выход оборудования из строя. Нарушение контакта с электронной платой. | |
| 31 | Неправильное взаимодействие основной платы и лицевой панели | Проблемы с электроникой | Нажмите кнопку ОК – произойдёт рестарт. Если неполадка сохранится, то обратитесь за помощью в сервисный центр |
| 32 | Накопление накипи на поверхностях теплообменника | Механическая либо химическая чистка с разбором котла, которую следует доверять опытным специалистам | |
| 35 | Возникновение ложного пламени | Контроллер пламени срабатывает раньше того, как центральная плата подаёт команду на активацию газового клапана. К этому могут привести попадание влаги на ЦП, разгерметизация клапана подачи газа, отклонение характеристик сети от нормативов, поломка устройства управления | Перезапустите котёл нажатием кнопки OK либо клавиши RESET. Если на дисплее повторно появится код E35, следует обратиться в центр техобслуживания. Если причина в проблемах с электросетью, то решить её можно, подключив котёл через сетевой стабилизатор и обеспечив эффективное заземление |
| 40,41 | Неполадки с датчиком обратного трубопровода | Низкое давление в газопроводе. Недостаток воздуха. Блокировка дымоотвода. Сбои при срабатывании других связанных датчиков. Неисправности контролирующей электроники | |
| 42 | Потеря пламени | Загрязнение дымоотвода. Низкая тяга. Отсутствие сигнала между вентилятором и ЦП. Неполадки с электрооборудованием | Проверьте пропускную способность дымохода |
| 43 | Засорение дымоотвода/воздуховода. Слабое входное давление в газопроводе | Аналогично ошибкам E40–41. Также к появлению кода E43 могут привести перебои с напряжением сети, проблемы с электронной начинкой | |
| 50 | Срабатывание термоконтроллера выпускной системы | Разогрев продуктов сгорания более чем до 180 град. Нарушение первичного теплообмена. Выход из строя электронных компонентов | |
| 53 | Засорение дымоотвода | Прочистите забитый канал своими силами либо вызовите специалистов обслуживающей компании | |
| 55 | Раскалибровка платы управления | Неквалифицированное обслуживание. Установка нового блока управления. Аппаратный сбой | |
| 60 | Неправильное функционирование контроллера температуры помещения | Поломка либо брак компонента. Обрыв электропроводки или КЗ. Ослабление контакта. | |
| 62 | Устаревшая прошивка | Рекомендуется обратиться к специалистам центра обслуживания для обновления ПО | |
| 65 | Избыточно частый запуск режима диагностики проходимости дымохода и воздуховодов | Аналогично ошибкам E40–41 | |
| 80-96 | Неполадки в функционировании лицевой панели управления (актуально только для Luna 3, Luna 3 Comfort и Nuvola) | ||
| 96 | Падение напряжения (только котлы MainFour) | Неполадки в питающей сети | Рестарт оборудования происходит автоматически. Если после перезапуска проблема сохранилась, следует выполнить глубокую диагностику электронной начинки |
| 97 | Неверно выставлена частота питания платы управления | Задать требуемое значение (самостоятельно либо с помощью специалистов) | |
| 98 | Внутренняя ошибка в работе платы управления | Замененная плата не сконфигурирована под конкретную модель котла. Не выставлены или указаны неверно значения параметров F12 и F03 (только для котлов Main5) | |
| 98 | Проблема с электроникой съёмной панели (актуально для котлов Luna 3) | Программные, аппаратные сбои | |
| 99 | Ошибка центральной системы управления (актуально для котлов Luna 3 и Nuvola) | Замененная плата не сконфигурирована под конкретную модель котла. | |
| 109 | Завоздушивание котельного контура | Неправильное функционирование насоса. Разгерметизация контура. Затруднения в движении теплоносителя | |
| 110 | Срабатывание термостата-предохранителя | Перегрев системы. Выход из строя термостата. Ослабление контакта | Перезагрузите устройство. Если проблема осталась, то следует обратиться к специалистам |
| 117, 118 | Избыточное давление в трубопроводе гидравлического контура | Отрегулируйте давление | |
| 119 | Не проходят сигналы реле гидравлического давления | Недостаточное или избыточное давление воды в контуре. Сбой либо выход из строя реле, управляющей электроники | |
| 125 | Насос заблокирован либо Завоздушивание оборудования | Сбой рабочих параметров насоса. Неправильное функционирование системы управления. Проникновение воздуха | Перезагрузите котёл нажатием кнопки ОК. Если неполадка сохранилась, следует вызвать сотрудников ремонтной компании |
| 127 | Запуск режима «Антилегионелла» | Режим должен автоматически выключиться через некоторое время | |
| 128 | 12-кратная потеря пламени | Неполадки в работе электрода ионизации. Неисправности с проводкой. Попадание отработки в поток входящего воздуха | |
| 129 | Вентилятор работает на скорости меньше допустимой | Износ подшипников. Проблемы с электропитанием | |
| 130 | E130 – срабатывание дымового зонда, реагирующего на перегрев. 130E – срабатывание датчика тяги | E130 – проблемы в работе насоса, затруднённая циркуляция воды, ошибка зонда. 130E – засорение воздуховодов, ошибка в работе электроники, износ датчика | |
| 131 | Отключение котла от электросети в результате возникновения ошибок 125 и 130 | ||
| 132 | Срабатывание термостата тёплого пола (при наличии) | Ошибки работы оборудования, электропитания | |
| 133 | E133 – 6-кратное отсутствие зажигания. 133E – прекращена подача природного газа | E133 – проблемы с давлением газа, системой розжига, проводкой, попадание отработки в поток входящего воздуха. 133E – проблемы на газопроводе | E133 — рекомендуется обратиться к специалистам сервисного центра 133E – перезагрузите котёл, нажав кнопку ОК. Если ошибка осталась, свяжитесь со службой газа |
| 151 | Сбой функционирования платы управления | Если появляется символ Колокольчик, коротко нажмите Reset. Если символа нет, отсоедините котёл от электросети на 10–15 сек. При сохранении ошибки обратитесь в сервисную службу | |
| 153 | Непреднамеренное нажатие кнопки Reset | Нажмите Reset повторно и удерживайте 2 секунды | |
| 154 | Сбой в работе платы управления | Зажмите на 2 секунды кнопку Reset, после появления на ЖК-экране кода E153 повторите нажатие | |
| 155 | Выполнено более 5 попыток рестарта котла | Сбросьте рабочую программу котла, нажав клавишу Reset | |
| 156 | Чересчур низкое напряжение в сети | Дождитесь нормализации напряжения. Отключите от сети мощные устройства-потребители энергии | |
| 160 | Неисправность вентилятора | Износ механизма вентилятора. Проблемы с питающей его проводкой | |
| 164 | Нет связи с гидравлическим прессостатом | Неполадки с прессостатом, электронной платой. Ослабление контакта, ненормированное электропитание | |
| 193 | Завоздушивание системы | Оборудование автоматически сбросится до необходимых параметров | |
| 317 | Неподходящая частота тока | Проблемы на электросети | Замерьте частоту тока в сети мультиметром. Дождитесь нормализации параметров |
| 321 | Выход из строя NTC-датчика, установленного на контуре горячего водоснабжения | ||
| 384 | Возникновение ложного пламени | Неполадки в срабатывании газового клапана | |
| 385 | Недостаточное напряжение тока | Проблемы на электросети | Замерьте напряжение тока в сети мультиметром. Отключите мощные устройства-потребители. Дождитесь нормализации параметров |
| 386 | Вентилятор не вышел на пороговую скорость | Износ вентилятора, подшипников. Неполадки в электропитании. |
Дополнительные ошибки
На ЖК-дисплее вашего котла могут появляться и иные сообщения, которые также не следует оставлять без внимания:
- Мигающий «!» сигнализирует о работе с наименьшей мощностью. Причинами этого могут быть ненормированное давление газа на входе, неполадки с электроникой, засорение дымоотвода и/или воздуховода, неполадки с газовым клапаном.
- Мигающая надпись St означает, что котёл автоматически перешёл в режим размораживания. По выполнению данной функции сообщение должно пропасть с экрана. В противном случае имеет место сбой.
- Мигают символы радиатора и смесителя – это свидетельствует об отложении накипи либо неполадках в работе температурного датчика, закреплённого на контуре ГВС.
Устранять все эти сбои в работе также должны специалисты соответствующего профиля, обладающие необходимыми компетенциями
Общие рекомендации
В таблице мы постарались собрать сведения обо всех ошибках, которые может выявить их система самодиагностики. Учитывайте, что некоторые из них специфичны для конкретной модели оборудования и на других котлах возникнуть не могут.
Кроме того, с появлением новых моделей оборудования от Baxi и изменением их конструкции перечень возможных ошибок и их кодов может изменяться. Поэтому настоятельно рекомендуется иметь под рукой руководство пользователя, написанное именно для вашей модели.
Устранение же подавляющего большинства ошибок в работе котлов следует поручать только компетентным специалистам, имеющим соответствующий опыт и знания. Самостоятельное вмешательство в конструкцию котла может привести к его более серьёзной поломке, а также к аварийным ситуациям.
В целом же, как показывает практика, котлы от Baxi отличаются высокой ремонтопригодностью, поэтому любая из обозначенных выше ошибок может быть устранена без ущерба производительности. Настоятельно не рекомендуется затягивать с обращением в сервисную службу – чем раньше выявлена неполадка, тем проще её устранить.
Кроме того, не забывайте регулярно проводить профилактику котлов – эти работы также следует доверять специалистам профильной организации. Рекомендованная частота такого обслуживания – не менее 2 раз в год. Для более точного определения оптимальной периодичности нужно учитывать интенсивность пользования котлом, его техническое состояние, модель, возраст и другие индивидуальные параметры.
А в следующей статье мы рассказали про коды ошибок котлов Navien.
