B10fc13 ошибка парктроника audi

В БЖ моего Мультика уже есть запись о ремонте парктроника.
www.drive2.ru/l/470586854593266149/

Тогда перетерлась проводка парктроника «заботливо» зажатая установщиками не штатного фаркопа.

Фото в бортжурнале Volkswagen Multivan (T5)

Полный размер

Эти упыри видели и понимали, что делают, но их это не остановило…

Я восстановил проводку, запилил край разъема и вывел провода в сторону, чтобы их не перетерло…

Прошло 2 года и этой зимой, при парковке «в сугроб» я перестарался и раздавил один из датчиков.
Бампер сыграл, а датчику упертому разъемом в трубу фаркопа пришлось слегка сложился…

Фото в бортжурнале Volkswagen Multivan (T5)

Полный размер

Тот самый датчик. Сломались пару защелок, крышка залезла на корпус, но я ее поправил. После просушки — работал! (иногда)

Далее более двух месяцев эротических приключений:
— Посушил сломанный датчик. Парктроник то работает, то нет.
— Пришли Алишные … работают, но есть нарекания (думал хрень Китайская)*.
— Опять отказ… Похоже, дело было в проводке … убрал место пайки от первого ремонта — работает!
— Снова отказ… Вот я %#@$! Забыл, что менял датчики местами. Вожусь с проводкой, меняю датчики, а тот самый раздавленный датчик стоит рядом и ржет!
— Ура, два Китайских по центру, все работает уже месяц … и опять отказ!

Теперь по существу, опыт, который может вам пригодиться:
Если в первый раз ВАСЯ ругался на конкретный датчик, то последний отказ был сюрпризом!

Ошибки:
1080083 – Задние датчики парковочного ассистента.
B107B 13 [008] – Обрыв цепи.
1113107 – передний датчик парковочного ассистента.
B10FC 13 [008] — Обрыв цепи.
1079828 – Напряжение питания датчиков парковочного ассистента.
B107A 14 [009] – Обрыв цепи или замыкание на массу.
Как видим сломалось все, что могло!

Я проверил предохранители, распечатал схемы, собирался снимать бампер искать в проводке (как тут: www.drive2.ru/l/9011184/ и тут: www.drive2.ru/l/7875461/), но оказалось…
Причина – это смерть и внутренее КЗ одного из новых Китайских датчиков.

Правильные датчики с прямым разъемом (7H0919275E) .
Я покупал с разъемом под 45гр (7H0919275A), чтобы не упирались в трубу фаркопа.

Фото в бортжурнале Volkswagen Multivan (T5)

Полный размер

Против солнца, но что-то видно…

420 руб. за штуку. ru.aliexpress.com/item/7H…4189-9428-3dd878f1c606-25
У этих датчиков белый штекер, он тяжело заходит в разъем, красный фиксатор не защелкивается.

Отказ одного датчика, не защелкиваться разъем — такое г-но покупать не советую!
Попробую заказать вариант с черным штекером…
ru.aliexpress.com/item/PD…o.cart.0.0.2aea3c00M919Bm
Но по хорошему, надо брать Оригинал и не шатать себе мозг…

Варианты Zzap по ценам в Москве:
— БУ оригинал 1500руб;
— Оригинал 2200-2500руб;
— Аналог 600руб (по картинке, тот-же датчик с Али, белый разъем).
— Avito обещает новый оригинал — 1000-1200руб (подсказывают в коментах USB3DECb и Pdmitry100)

* В процессе «плясок» и эксплуатации были моменты, когда задние датчики показывали несуществующие препятствия. Я грешил на Китайские датчики … предполагал, что покраска может помочь (не должна влиять). А оказалось, что всему виной поврежденный оригинальный датчик, который все это время стоял рядом (я балбес забыл, что переставил местами).

Подытожим знания:
— Один датчик может «убить» всю систему, так, что компьютер будет писать КЗ проводки.
— Один датчик может стать причиной некорректной работы рядом стоящих («засветка», ложные препятствия).

Всем мира, добра и удачи. Надеюсь, информация будет вам полезной!

Не работает парковочный автопилот

Описание неисправности клиентом:

Парковочный автопилот не работает/не включается.

Заявленная клиентом неисправность воспроизводится.

При диагностике/в протоколе опроса регистраторов событий по адресному слову 10 (парковочный автопилот) может быть зарегистрировано одно или несколько из перечисленных далее событий:

B10FA14 Датчик парковочного ассистента, передний правый – обрыв цепи/КЗ на «массу»

B10F914 Датчик парковочного ассистента, передний правый центральный – обрыв цепи/КЗ на «массу»

B10FB14 Датчик парковочного ассистента, передний правый крайний – обрыв цепи/КЗ на «массу»

B10F814 Датчик парковочного ассистента, передний левый центральный, обрыв цепи/КЗ на «массу»

B107A16 Напряжение питания датчиков парковочного ассистента – слишком низкое напряжение

B107A14 Напряжение питания датчиков парковочного ассистента – обрыв цепи/КЗ на «массу»

Жгут электрических проводов (парковочного автопилота) для переднего бампера может тереться о поперечину бампера (см. илл. 1, красные стрелки). Это может приводить к обрыву в цепи/КЗ на «массу» и, таким образом, к выходу парковочного автопилота из строя.

Оптимизированный жгут электрических проводов (парковочного автопилота) для переднего бампера.

Начиная с VIN: WVW ZZZ 1F Z E V 005981

Замена жгута электрических проводов парковочного автопилота

Снять передний бампер с автомобиля согласно ⇒ Руководству по ремонту .

Заменить жгут электрических проводов (парковочного автопилота) для переднего бампера согласно ⇒ Руководству по ремонту оптимизированным жгутом проводов (с изменённой схемой прокладки) с номером оригинальной детали 1Q0 971 095 G.

Установить передний бампер на автомобиль согласно ⇒ Руководству по ремонту .

Приведённые в данной сводке TPI номера и индексы оригинальных деталей действительны на момент выпуска документа. В случае обновления каталога оригинальных деталей данные могут отличаться. В этом случае действительны текущие номера оригинальных деталей и индексы в каталоге оригинальных деталей!

Номер оригинальной детали

Решение технических проблем

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Источник

Родные парктроники, вместо уже установленных колхозных

как я узнал, отверстия у них сверлили под 20мм.

Я хочу не меняя, не крася, не паяя бампера, поставить родные датчики парковки, только лишь для того, чтобы вывести их на экран RNS-510.

Проблема в том, что скорее всего, диаметр родных меньше, чем уже просверленные в моих бамперах отверстия.

Как можно сделать задуманное?
Может есть какие то шкодовские, подходящего размера, может переходники есть?
Что скажете?

ЦЦ-шные стоят западлицо, и их диаметр снаружи, не более 18 мм, сегодня мерял

я имел в виду задние, там кронштейн выглядит больше чем 18 мм в диаметре

как вариант — пробью, тему, спасибо.

только вот, а что с передними делать?

Я бы не советовал снимать работающие парктроники и ставить глючные родные. У меня стоят родные и каждую зиму + в дождь орут как шальные. Поищи в поиске отзывы о родных парктрониках, думаю, что не захочешь потом что-то менять.

Подскажите пожалуйста.
У меня стоят не родные парктроники cobra:
http://www.azvuk.ua/Parktroniki/Cobr. 6-peredniy.htm

как я узнал, отверстия у них сверлили под 20мм.

Я хочу не меняя, не крася, не паяя бампера, поставить родные датчики парковки, только лишь для того, чтобы вывести их на экран RNS-510.

Проблема в том, что скорее всего, диаметр родных меньше, чем уже просверленные в моих бамперах отверстия.

Как можно сделать задуманное?
Может есть какие то шкодовские, подходящего размера, может переходники есть?
Что скажете?

Как вариант, отъезди на этих — если загнутся, то не обидно будет менять их на родные, а так, имхо, много гемора.
У меня ситуация похожая, но я принял для себя именно такое решение.
П.С. Как ставил передние? Хром сверлил или возле хрома?

неправда, все зависит от того какие родные датчики
то ли с 07, то ли с 08 модельного ставят другие датчики, у меня проблем с парктроником нет, если конечно на датчике не висит кусок льда

вот мне уже говорят, что для родного надо в бампере сверлить 17мм, а у меня уже просверлено 20, а то и 21мм (если у кого то руки были кривые)

я имел в виду задние, там кронштейн выглядит больше чем 18 мм в диаметре

заехал вчера в салон, посмотрел их.
что сказать? — такие же маленькие 17 мм парктроники, просто вокруг них какие то кольца

Кольца вокруг это и есть кронштейн для стандартного датчика, он состоит из двух соединяющихся частей (наружней и внутренней). А для их соединения отверстие в бампере уж точно должно быть больше 17 мм, может даже больше 20 мм.
И как вариант такие же кронштейны можно поставить и вперед

я думаю, эти кольца, просто для того, чтобы выставить правильный угол датчика

Да он меняет угол, но этот кронштейн закроет щель между датчиком и бампером. Все новые датчики одинакового диаметра, и избавиться от большой щели между бампером и датчиком можно либо с помощью такого кронштейна как в СС сзади, либо изготовив более толстое уплотнительное кольцо, которое заполняет пространство между бампером и датчиком.

А почему бы не проверить не оригинальные датчики с оригинальным блоком управления? принцип работы то одинаковый

измерил:
диаметр датчика — 15,5 мм
диаметр отверстия — 19мм

Источник

Технический форум-клуб владельцев Volkswagen Transporter T4,T5,T6/Caravelle/Multivan

Общаемся,делимся опытом эксплуатации и обслуживания VW Transporter/Caravelle/Multivan,помогаем другим участникам разобраться в возникших проблемах.

Парковочный автопилот

Парковочный автопилот

#1 Сообщение Торопыга » 06 май 2015, 12:46

Добрый день!
При включении задней скорости, на десплее появляется надпись не доступен парковочный автопилот. Через какое то время камера включается, а потом вырубается. Проверил Васей, вот что выдало:
2 Найдены неисправности:
1112340 — Датчик парковочного ассистента; передний центральный правый
B10F9 14 [008] — Обрыв цепи или замык.на массу
Непостоянно — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Статус неисправности: 00000001
Приоритет неисправности: 3
Частота появления ошибки: 9
Индекс забывания: 141
Пробег: 120684 km
Дата: 2041.14.10
Время: 11:15:48

1112369 — Датчик парковочного ассистента; передний центральный правый
B10F9 31 [008] — Сигнал отсутствует
Непостоянно — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Статус неисправности: 00000001
Приоритет неисправности: 3
Частота появления ошибки: 10
Индекс забывания: 142
Пробег: 120030 km
Дата: 2041.14.03
Время: 11:45:23
Проверял датчики, все работают ( закрывал картонкой) на десплее все показывает.
Допустим не работает правый центральный с переди, почему не показывает камера сзади?
Что делать?

Re: Парковочный автопилот

#2 Сообщение Торопыга » 28 май 2015, 16:46

Re: Парковочный автопилот

#3 Сообщение Uri » 05 июн 2015, 19:12

Re: Парковочный автопилот

#4 Сообщение denfender » 06 июн 2015, 22:26

Торопыга писал(а): Добрый день!
При включении задней скорости, на десплее появляется надпись не доступен парковочный автопилот. Через какое то время камера включается, а потом вырубается. Проверил Васей, вот что выдало:
2 Найдены неисправности:
1112340 — Датчик парковочного ассистента; передний центральный правый
B10F9 14 [008] — Обрыв цепи или замык.на массу
Непостоянно — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Статус неисправности: 00000001
Приоритет неисправности: 3
Частота появления ошибки: 9
Индекс забывания: 141
Пробег: 120684 km
Дата: 2041.14.10
Время: 11:15:48

1112369 — Датчик парковочного ассистента; передний центральный правый
B10F9 31 [008] — Сигнал отсутствует
Непостоянно — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Статус неисправности: 00000001
Приоритет неисправности: 3
Частота появления ошибки: 10
Индекс забывания: 142
Пробег: 120030 km
Дата: 2041.14.03
Время: 11:45:23
Проверял датчики, все работают ( закрывал картонкой) на десплее все показывает.
Допустим не работает правый центральный с переди, почему не показывает камера сзади?
Что делать?

Re: Парковочный автопилот

#5 Сообщение Торопыга » 29 июн 2015, 14:54

Re: Парковочный автопилот

#6 Сообщение Торопыга » 25 авг 2015, 12:38

Re: Парковочный автопилот

#7 Сообщение Nikolaevich » 25 авг 2015, 13:11

Re: Парковочный автопилот

#8 Сообщение Торопыга » 25 авг 2015, 13:16

Re: Парковочный автопилот

#9 Сообщение Nikolaevich » 25 авг 2015, 13:20

Re: Парковочный автопилот

#10 Сообщение Торопыга » 25 авг 2015, 13:38

Re: Парковочный автопилот

#11 Сообщение Nikolaevich » 25 авг 2015, 14:29

Re: Парковочный автопилот

#12 Сообщение Торопыга » 25 авг 2015, 15:07

Re: Парковочный автопилот

#13 Сообщение Nikolaevich » 25 авг 2015, 17:18

Re: Парковочный автопилот

#14 Сообщение Торопыга » 26 авг 2015, 14:04

Вчера вечером сделал новый скан. от результата я в шоке.
Tuesday,25,August,2015,20:15:51:10463
ВАСЯ — Windows эмулятор VAG/VAS
ВАСЯ Версия: 12.12.0.0
Версия данных: 20140601

VIN: WV2ZZZ7HZCH038554 Номерной знак:

——————————————————————————-
Адрес 10: Парковочный автопилот (J446) Label: 7E0-919-475.clb
Part No SW: 7E0 919 475 E HW: 7E0 919 475 A
Компонент: PARKHILFE 8K H11 0013
Ревизия: ——— Серийный номер: 47401122000806
Кодировка: 308002
Мастерская #: WSC 02756 790 50316
ASAM Dataset: EV_VW75XParkAssis8K A01005
ROD: EV_VW75XParkAssis8K.rod
VCID: 346CE0C99F13B0BE40B-8061

1 неисправность:
1112340 — Датчик парковочного ассистента; передний центральный правый
B10F9 14 [009] — Обрыв цепи или замык.на массу
Подтверждено — протестировано после удаления записей
Стоп-кадр:
Статус неисправности: 00000001
Приоритет неисправности: 3
Частота появления ошибки: 1
Индекс забывания: 35
Пробег: 129999 km
Дата: 2044.14.27
Время: 13:16:20

——————————————————————————-
Адрес 6C: Камера заднего вида Label: 5N0-907-441.clb
Part No SW: 7E0 907 441 HW: 7E0 907 441
Компонент: J772__Rearview 0040
Ревизия: 00H09000 Серийный номер: 525PA8-J150871
Кодировка: 0020015
Мастерская #: WSC 02757 790 00000
VCID: E5CACD8D2C499936875-80B0

1 неисправность:
01317 — Блок управления в комбинации приборов(J285)
013 — Проверте память DTC
Стоп-кадр:
Статус неисправности: 01101101
Приоритет неисправности: 6
Частота появления ошибки: 68
Индекс забывания: 42
Пробег: 129999 km
Отсчет времени: 0
Дата: 2044.14.27
Время: 12:32:23

Стоп-кадр:
Кл.15 ВКЛ
Задн.ход ВЫКЛ
Счет: 3

Источник

1113107 передний датчик парковочного ассистента b10fc 13 009 обрыв цепи

Всем привет. И так поехали:
Дали мне машину без всяких залогов и доков на диагностику (все разьехались и некому было со мной поехать ),поехал я диагоносту. Вначале был визуальный осмотр,руль что сновья,кулиса АКПП на 4+,педали не затертые,салон соответствует пробегу.Наружка так без особых замечаний,бампер покрашен (не скрывали),крыло подкрашено (не скрывали),кузов весь отполирован,хром вес на 4+,лобач заменен (не скрывали),сколов не много,но есть,фары родные не сильно посечены камушками и большая вероятность не полированные,ходовая все отлично (пыльники шаровых в трещенку/под замену,сойлентблоки задние передних рычага в трещенку/еще походит)кардан не люфтит,дно и все защитки не царапано (офроудов не видела по ходу). все внизу отмыто и все металлические элементы ПОКРАШЕНЫ. как с завода в черный цвет..Даже стабилизатор поперечный. Потом был Вася-Диагност (доки прикрепляю) особо критичного не нашли,но их прилично(ошибок) ,в ДВС,в АКПП и приборке пробег
соответствует.
Заключение: машина хороша. НО нахера такая скрупулезная подготовка. Все отмыто и напидоренно,все снизу отмыто и покрашенно. Никто так не делает предпродажную подготовку. Может что скрывают. НО ЧТО. Не понятно.
Приехал домой ,залез в Автотеку (доки прилагаю) и тут пошли понятки/не понятки. Пробег в 2017 светит 145 000 по диагностической карточке. 30 апреля 2019 Размещение объявления 293 500 км Avito, Краснодарский край,Краснодар
Звоню диагносту ,рассказываю,говорит та хз. не может быть такого пробега по состоянию авто,ну может 150 да. но 300 ну никак.
Я в прострации. У меня 214 пробег но состояние в разы похуже этого Тура (но я же и не подготавливал).
Я бы взял и не парился ,мне все нравилось а теперь думаю,что реально взяли ее за мулть,сменили руль,ручку АКПП,водительское сиденье (может хазяин сам себя катал),все отпидорили и скрутили пробег.
Короче я завис.
Кто ,что скажет.
Вася -Диагност.

VIN: XW8ZZZ7PZCG009385 Номерной знак:
Пробег: 75434km-46872mi Номер заказ-наряда:

Шасси: 7P-VW52 (7P6)
Список: 01 02 03 05 08 09 10 15 16 17 19 34 36 42 46 52 53 55 56 62
6C 6D 72

VIN: XW8ZZZ7PZCG009385 Пробег: 75434km-46872miles

01- Электроника двигателя — Статус: содержит неисправности 0010
02- Электроника коробки передач — Статус: OK 0000
03- Электроника тормозной системы — Статус: OK 0000
04- Датчик угла поворота рулевого колеса — Статус: OK 0000
05- Система санкционирования доступа и пуска двигателя — Статус: содержит неисправности 0010
08- Электроника отопителя и климата — Статус: содержит неисправности 0010
09- Блок управления бортовой сети — Статус: OK 0000
10- Парковочный ассистент 2 — Статус: содержит неисправности 0010
15- Подушки безопасности — Статус: OK 0000
16- Электроника рулевой колонки — Статус: OK 0000
17- Комбинация приборов — Статус: содержит неисправности 0010
19- Диагностический интерфейс шин данных — Статус: содержит неисправности 0010
34- Система регулирования дорожного просвета — Статус: содержит неисправности 0010
36- Регулировка сиденья водителя — Статус: содержит неисправности 0010
42- Электронное оборудование двери водителя — Статус: OK 0000
46- Центральный модуль систем комфорта — Статус: содержит неисправности 0010
52- Электроника двери переднего пассажира — Статус: OK 0000
53- Стояночный тормоз — Статус: содержит неисправности 0010
55- Корректор фар — Статус: содержит неисправности 0010
56- Головное устройство — Статус: OK 0000
62- Электроника левой задней двери — Статус: OK 0000
6C- Система камеры заднего вида — Статус: OK 0000
6D- Электроника крышки багажного отсека — Статус: OK 0000
72- Электроника правой задней двери — Статус: OK 0000

——————————————————————————-
Адрес 01: Электроника двигателя (J623-CJMA) Label:. 059-907-401-V2.clb
Part No SW: 7P0 907 311 D HW: 4G0 907 401
Компонент: 3.0TDI EDC17 H37 0001
Ревизия: 53H37—
Кодировка: 292A0012232E00010000
Мастерская #: WSC 31414 790 00001
Метка файла ASAM/ODX: EV_ECM30TDI0117P0907311D 001001
ROD: EV_ECM30TDI0117P0907311D.rod

1 неисправность:
10382 — Клапан контура ОЖ головки блока цилиндров
P199E 00 [039] — обрыв цепи
Не подтверждено — протестировано после удаления записей
Стоп-кадр:
Биты состояния: 00000001
Приоритетность: 2
Счётчик возникновения ошибки: 1
Пробег: 75434 km
Дата: 2019.05.22
Время: 23:55:04

Число оборотов коленчатого вала двигателя: 0.00 /min
Нормированное значение нагрузки: 0.0 %
Скорость автомобиля: 0 km/h
Температура охлаждающей жидкости: 62 °C
Температура воздуха на впуске: 40 °C
Атмосферное давление: 990 mbar
Напряжение клеммы 30: 12.120 V
Индекс забывания по OBD: 40
Таймер глушения: время последнего выключения двигателя: 1898 s
TECU t Max: 70.8 °C
Средняя цикловая подача: 0.00 mg/stroke
Наружная температура: 23.4 °C
Температура блока управления: 38.8 °C

——————————————————————————-
Адрес 02: Электроника коробки передач (J217) Label:| 0C8-927-750.clb
Part No SW: 0C8 927 750 AM HW: 0C8 927 750 AM
Компонент: AL1000 AISIN 001 2082
Заводской номер:
Кодировка: 001168
Мастерская #: WSC 99999 999 83333
Метка файла ASAM/ODX: EV_TCMAL991031 002112
ROD: EV_TCMAL991031_002.rod

——————————————————————————-
Адрес 03: Электроника тормозной системы (J104) Label:| 7P0-907-379.clb
Part No SW: 7P0 907 379 J HW: 7P0 907 379 A
Компонент: MK25A H36 0433
Ревизия: ——— Заводской номер: 411120010EC815
Кодировка: 5B6B13C30B24255CDAF7C89BD0D7A440F700
Мастерская #: WSC 31414 790 00001
Метка файла ASAM/ODX: EV_MK25AXT 008001
ROD: EV_ESPMK25A00800.rod

——————————————————————————-
Адрес 05: Система санкционирования доступа и пуска двигателя (J393) Label:. 8K0-907-064-05.clb
Part No SW: 4H0 907 064 BM HW: 4H0 907 064 BM
Компонент: BCM2 2.0 H31 0333
Ревизия: 00002001
Кодировка: 01860000000000000000
Мастерская #: WSC 31414 790 00001

Подсистема 1 — Part No SW: 7P6 959 754 AC HW: 7P6 959 754 AC
Компонент: FBSTOUAREGIDG H05 0051
Заводской номер: 0812000068717006

Подсистема 2 — Part No SW: 4H0 905 852 B HW: 4H0 905 852 B
Компонент: J764 ELV MLB H40 0046
Заводской номер: 2312000071586010

1 неисправность:
01330 — Центральный блок управления систем комфорта (J393)
013 — Проверте память DTC — Непостоянно
Стоп-кадр:
Биты состояния: 00101101
Приоритетность: 6
Счётчик возникновения ошибки: 67
Индекс забывания: 40
Пробег: 75264 km
Отсчет времени: 0
Дата: 2019.05.07
Время: 02:26:23

——————————————————————————-
Адрес 08: Электроника отопителя и климата (J255) Label:| 7P6-907-040.clb
Part No SW: 7P6 907 040 BK HW: 7P6 907 040 BK
Компонент: Klima 2 Zonen H20 1305
Кодировка: B686000A80
Мастерская #: WSC 31414 790 00001
Метка файла ASAM/ODX: EV_AirCondiFront 004001
ROD: EV_AirCondiFront_VW52.rod

1 неисправность:
0258 — Блок управления приточного вентилятора
B10BB 04 [008] — Сбой внутренней системы
Непостоянно — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Биты состояния: 00000001
Приоритетность: 3
Счётчик возникновения ошибки: 3
Индекс забывания: 74
Пробег: 75431 km
Дата: 2019.05.22
Время: 23:01:46

——————————————————————————-
Адрес 09: Блок управления бортовой сети (J519) Label:. 4H0-907-063-V1.clb
Part No SW: 4H0 907 063 BL HW: 4H0 907 063 D
Компонент: BCM1 2.0 H12 0111
Ревизия: 15012002 Заводской номер: 00000001303078
Кодировка: 26001011D1345D010021000300005D0C431C47080201024100 0000020000
Мастерская #: WSC 31414 790 00001

Подсистема 1 — Part No SW: 7P0 955 119 HW: 7P0 955 119 Label: 1KX-955-119.CLB
Компонент: WWS 120320 31 0020
Заводской номер: 90243400120418133030
Кодировка: 004DBD

Подсистема 2 — Part No SW: 7P0 955 559 D HW: 7P0 955 559 D Label: 8K0-955-559.CLB
Компонент: RLFS H09 0011
Заводской номер: 10369486
Кодировка: 025223

Подсистема 3 — Part No SW: 7P6 941 431 D HW: 7P6 941 431 D
Компонент: E1 — LDS H04 0031
Заводской номер: 00000000002604121230

——————————————————————————-
Адрес 10: Парковочный ассистент 2 (J446) Label:| 7P6-919-475.clb
Part No SW: 7P6 919 475 B HW: 7N0 919 475
Компонент: PARKHILFE 8K H05 0021
Ревизия: ——— Заводской номер: 28261211402651
Кодировка: 308501
Мастерская #: WSC 31414 790 00001
Метка файла ASAM/ODX: EV_VW526ParkiAssis2 001011
ROD: EV_VW526ParkiAssis2.rod

1 неисправность:

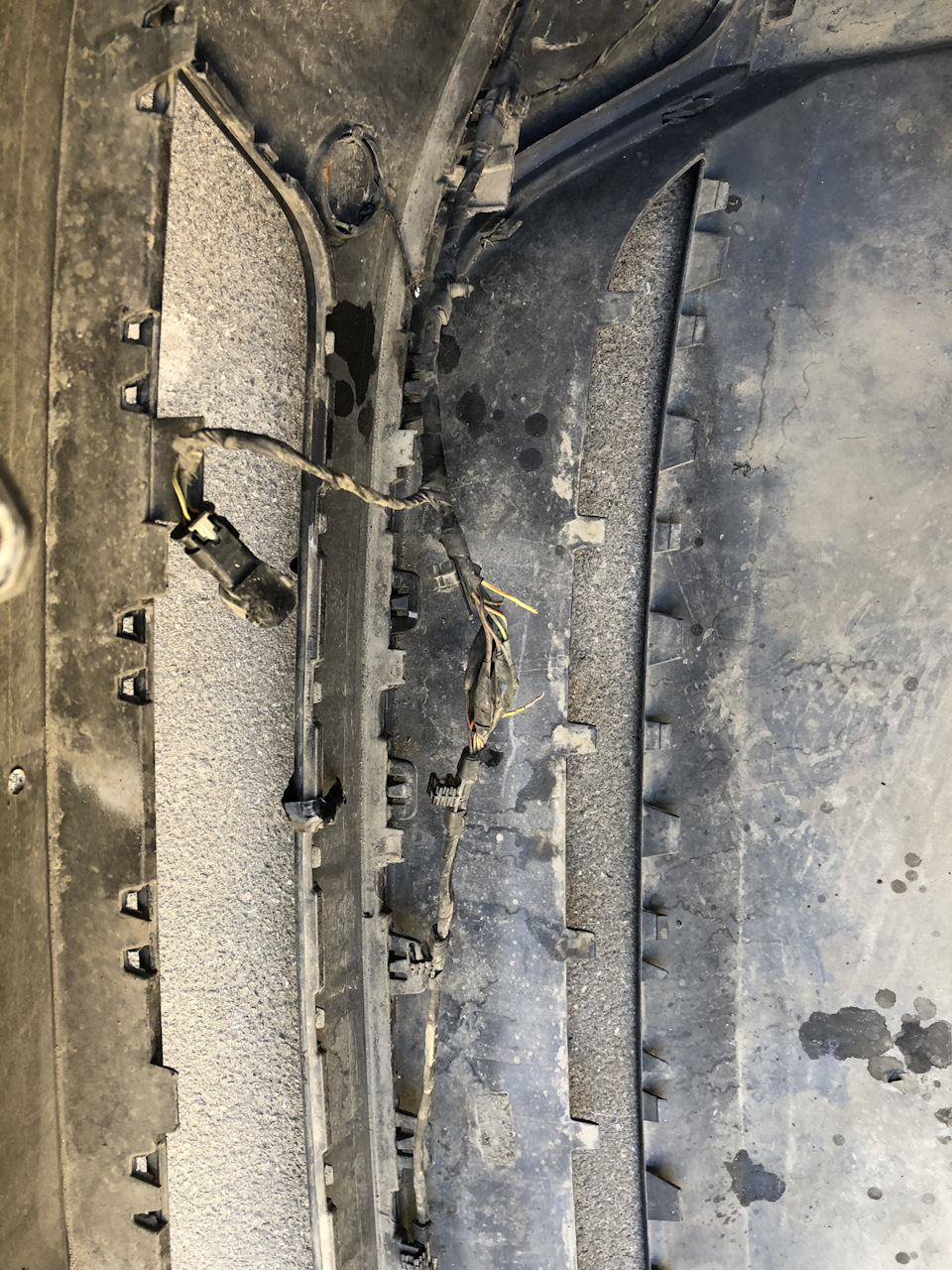

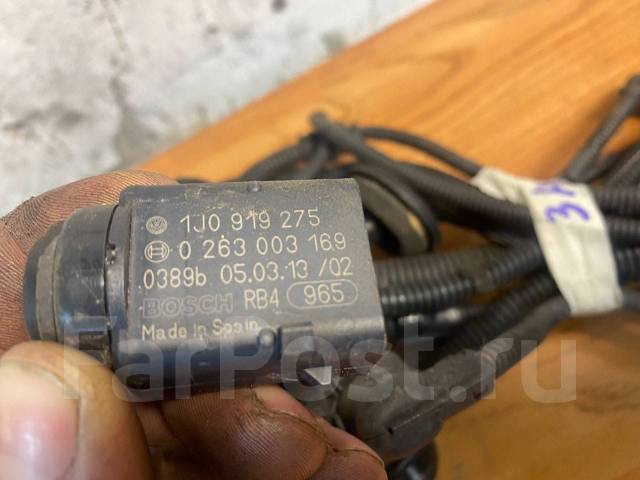

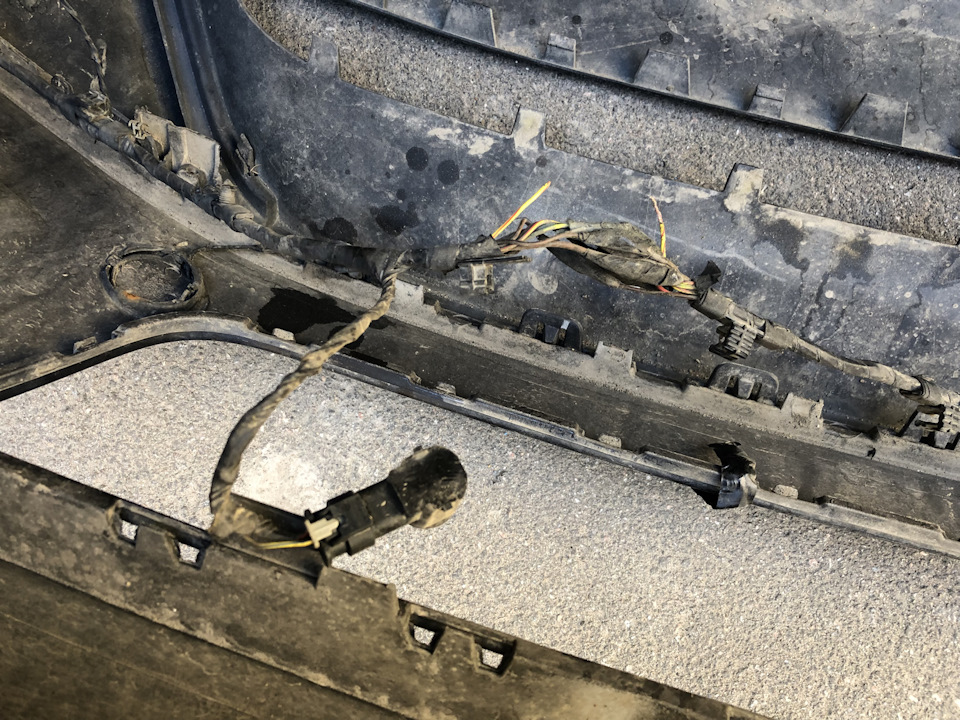

1113107 — передний датчик парковочного ассистента
B10FC 13 [008] — Обрыв цепи
Непостоянно — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Биты состояния: 00000001
Приоритетность: 3
Счётчик возникновения ошибки: 1
Индекс забывания: 68
Пробег: 75264 km
Дата: 2019.05.07
Время: 20:41:44

——————————————————————————-
Адрес 15: Подушки безопасности (J234) Label:| 7P0-959-655.clb
Part No SW: 7P0 959 655 C HW: 7P0 959 655 C
Компонент: VW10Airbag001 H05 0025
Ревизия: ——— Заводской номер: 003L0002YVEJ
Кодировка: 000000000000000000000000000000003031
Мастерская #: WSC 31414 790 00001
Метка файла ASAM/ODX: EV_AirbaVW10BPAVW526 001001
ROD: EV_AirbaVW10BPAVW526_001.rod

Датчик удара боковой подушки безопасности водителя:
Заводской номер: 3575LRB405T1BEPSB9BC

Датчик удара боковой подушки безопасности переднего пассажира:
Заводской номер: 3585LRB405V1BEPS91QK

Датчик удара задней боковой подушки безопасности со стороны ВОД:
Заводской номер: 3515RRB4063181TU9O6S

Датчик удара задней боковой подушки безопасности со стороны ПП:
Заводской номер: 3525RRB4063181TUK8EW

Датчик удара фронтальной подушки безопасности водителя:
Заводской номер: 3555NRB404V197FIOP57

Датчик удара фронтальной подушки безопасности ПП:
Заводской номер: 3565NRB404V197FIH89V

——————————————————————————-
Адрес 16: Электроника рулевой колонки (J527) Label:. 4H0-953-568.clb
Part No SW: 4H0 953 568 H HW: 7P6 953 507 M
Компонент: Lenks.Modul H03 0005
Ревизия: ——— Заводской номер: 90815LE20000Z
Кодировка: 000C15
Мастерская #: WSC 31414 790 00001

Подсистема 1 — Part No SW: 7P6 959 542 HW: 7P6 959 542
Компонент: E221__MFL-TAS H03 0027
Заводской номер: 0171608

——————————————————————————-
Адрес 17: Комбинация приборов (J285) Label:| 7P6-920-xxx-17.clb-SRI1
Part No SW: 7P6 920 882 HW: 7P6 920 882
Компонент: Kombi H14 0253
Ревизия: 12240067 Заводской номер: 658230412592052
Кодировка: 133733003A000008000002
Мастерская #: WSC 31414 790 00001
Метка файла ASAM/ODX: EV_KombiUDSRBVW526 001013
ROD: EV_KombiUDSRBVW526.rod

1 неисправность:
16776976 — Ограничение работы из-за получения неправильной величины
U1113 00 [008] — —
[Gateway_04: BCM1_Aussen_Temp_ungef: Fehlerwert]
Непостоянно — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Биты состояния: 00000001
Приоритетность: 6
Счётчик возникновения ошибки: 1
Индекс забывания: 68
Пробег: 75264 km
Дата: 2019.05.07
Время: 02:26:02

——————————————————————————-
Адрес 19: Диагностический интерфейс шин данных (J533) Label: Не найден
Part No SW: 7P6 907 530 B HW: 7P6 907 530 B
Компонент: Gateway-CAN-L H08 5202
Ревизия: ——— Заводской номер: 00000000496749
Кодировка: 0001037500
Мастерская #: WSC 31414 790 00001
Метка файла ASAM/ODX: EV_GatewVW526UDS 001006
ROD: EV_GatewUDS_VW52.rod

Блок управления для контроля аккумуляторной батареи:
Подсистема 1 — Part No SW: 7P0 915 181 A HW: 7P0 915 181
Компонент: Batt_Sensor H07 0140
Заводской номер: 00000000005650204008

1 неисправность:
5274 — БУ рег. пол. сиденья и зеркала со стороны ВОД
U0208 00 [008] — нет связи
Непостоянно — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Биты состояния: 00000001
Приоритетность: 2
Счётчик возникновения ошибки: 2
Индекс забывания: 73
Пробег: 75264 km
Дата: 2019.05.07
Время: 23:45:32

Напряжение клеммы 30: 12.1 V
Напряжение клеммы 15: 0.0 V
Температура блока управления: 19 °C
Состояние системы: Awake_Timer_active
IN ESP_standstill flag: no standstill detected
Двигатель работает: выкл.
IN ZAS_Te_X: выкл.
Статус клеммы 15: по шине CAN: выкл.
Состояние: клемма 15: выкл.
Datenfeld: 0

——————————————————————————-
Адрес 34: Система регулирования дорожного просвета (J197) Label:. 7P0-907-553.clb
Part No SW: 7P0 907 553 K HW: 7P0 907 553 K
Компонент: PASM H01 1110
Ревизия: 00000000 Заводской номер: 00000120950190
Кодировка: 14210000
Мастерская #: WSC 31414 790 00001
Метка файла ASAM/ODX: EV_PASMConti 001004
ROD: EV_PASMConti.rod

3 Найдены неисправности:
12656788 — Шина данных
U1123 00 [008] — полученная неправильная величина
[CAN-Signalfehler BCM vorne]
Непостоянно — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Биты состояния: 00000001
Приоритетность: 8
Счётчик возникновения ошибки: 68
Индекс забывания: 1
Пробег: 393216 km
Дата: 2083.08.19
Время: 08:17:02

По умолчанию: 00
По умолчанию: 81
По умолчанию: 00

12656790 — Шина данных
U1123 00 [008] — полученная неправильная величина
[CAN-Signalfehler Kombiinstrument]
Непостоянно — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Биты состояния: 00000001
Приоритетность: 6
Счётчик возникновения ошибки: 68
Индекс забывания: 1
Пробег: 393216 km
Дата: 2083.13.05
Время: 06:57:03

По умолчанию: 00
По умолчанию: 7D
По умолчанию: 00

0628 — Ограничение работы
U1400 00 [008] — из-за слишком низкого напряжения
[Versorgungsspannung — unterer Grenzwert unterschritten]
Непостоянно — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Биты состояния: 00000001
Приоритетность: 1
Счётчик возникновения ошибки: 68
Индекс забывания: 1
Пробег: 393216 km
Дата: 2086.04.27
Время: 09:04:55

По умолчанию: 00
По умолчанию: 81
По умолчанию: 00

——————————————————————————-
Адрес 36: Регулировка сиденья водителя (J136) Label: Не найден
Part No SW: 4H0 959 760 D HW: 4H0 959 760 D
Компонент: MEM-FS H08 0153
Ревизия: AA000000 Заводской номер: 00000028245850
Кодировка: 0058130000004001000001010101202020202121202020
Мастерская #: WSC 31414 790 00001

1 неисправность:
03331 — Электродвигатель регулировки наклона спинки сиденья
005 — Нет или неверная основная установка/адаптация
Стоп-кадр:
Биты состояния: 01100101
Приоритетность: 4
Счётчик возникновения ошибки: 1
Индекс забывания: 32
Пробег: 75340 km
Отсчет времени: 0
Дата: 2019.05.17
Время: 23:14:21

——————————————————————————-
Адрес 42: Электронное оборудование двери водителя (J386) Label: Не найден
Part No SW: 4H0 959 793 N HW: 4H0 959 793 F
Компонент: TSG FA H07 0166
Ревизия: ——— Заводской номер: 0000126773424
Кодировка: 011D0620DE00451005080000
Мастерская #: WSC 31414 790 00001

——————————————————————————-
Адрес 46: Центральный модуль систем комфорта (J393) Label:. 4H0-907-064-46.clb
Part No SW: 4H0 907 064 BM HW: 4H0 907 064 BM
Компонент: BCM2 2.0 H31 0333
Ревизия: 00002001 Заводской номер: 0175228015
Кодировка: 0100162028B910808320062001000000000000000000000000 0000000000
Мастерская #: WSC 31414 790 00001

3 Найдены неисправности:
01317 — Блок управления в комбинации приборов(J285)
013 — Проверте память DTC — Непостоянно
Стоп-кадр:
Биты состояния: 00101101
Приоритетность: 6
Счётчик возникновения ошибки: 67
Индекс забывания: 40
Пробег: 75264 km
Отсчет времени: 0
Дата: 2019.05.07
Время: 02:26:23

02738 — Лампа левых стоп-сигнала и габаритного огня
012 — Сбой в изоляции эл.цепи — Непостоянно
Стоп-кадр:
Биты состояния: 00101100
Приоритетность: 2
Счётчик возникновения ошибки: 1
Индекс забывания: 68
Пробег: 75264 km
Отсчет времени: 0
Дата: 2019.05.11
Время: 16:32:47

02739 — Лампа правых стоп-сигнала и габаритного огня
012 — Сбой в изоляции эл.цепи — Непостоянно
Стоп-кадр:
Биты состояния: 00101100
Приоритетность: 2
Счётчик возникновения ошибки: 1
Индекс забывания: 68
Пробег: 75264 km
Отсчет времени: 0
Дата: 2019.05.11
Время: 16:32:47

——————————————————————————-
Адрес 52: Электроника двери переднего пассажира (J387) Label: Не найден
Part No SW: 4H0 959 792 F HW: 4H0 959 792 F
Компонент: TSG BF H07 0166
Ревизия: ——— Заводской номер: 0000126812203
Кодировка: 011D0620DE00451005080000
Мастерская #: WSC 31414 790 00001

——————————————————————————-
Адрес 53: Стояночный тормоз (J540-) Label:| 7P0-907-801.clb
Part No SW: 7P0 907 801 F HW: 7P0 907 801 F
Компонент: EPB H51 1201
Ревизия: 00000000 Заводской номер: C1241200257
Кодировка: 01040100
Мастерская #: WSC 31414 790 00001
Метка файла ASAM/ODX: EV_ParkbA7 000006
ROD: EV_ParkbA7.rod

1 неисправность:
12656790 — Шина данных
U1123 00 [008] — полученная неправильная величина
[CAN-Signalfehler Kombiinstrument]
Непостоянно — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Биты состояния: 00000001
Счётчик возникновения ошибки: 1
Индекс забывания: 28
Пробег: 75264 km
Дата: 2019.05.07
Время: 20:41:45
Напряжение: 13.4 V

——————————————————————————-
Адрес 55: Корректор фар (J745) Label:. 7P6-907-357.clb
Part No SW: 7P6 907 357 HW: 7L6 907 357 C
Компонент: AFS-ECU H04 0110
Ревизия: ——— Заводской номер: —————
Кодировка: 012A00000F000200
Мастерская #: WSC 31414 790 00001
Метка файла ASAM/ODX: EV_HeadlRegulVWAFS 005006
ROD: EV_HeadlRegulVWAFS_VW52.rod

Left_headlamp_power_output_stage:
Подсистема 1 — Part No SW: 8U0 941 329 HW: 8U0 941 329 Label: 3D0-941-329.CLB
Компонент: LeiMo links H01 0002
Кодировка: 130000

Right_headlamp_power_output_stage:
Подсистема 2 — Part No SW: 8U0 941 329 HW: 8U0 941 329 Label: 3D0-941-329.CLB
Компонент: LeiMo rechts H01 0002
Кодировка: 130000

1 неисправность:
5276209 — Блок питания правой фары
C1082 31 [008] — Сигнал отсутствует
Непостоянно — Подтверждено — протестировано после удаления записей
Стоп-кадр:
Биты состояния: 00000001
Приоритетность: 6
Счётчик возникновения ошибки: 7
Индекс забывания: 68
Пробег: 75264 km
Дата: 2019.05.07
Время: 20:41:41

——————————————————————————-
Адрес 56: Головное устройство (J503) Label: Не найден
Part No SW: 7P6 035 190 A HW: 7P6 035 190
Компонент: RCD550 H72 0036
Ревизия: AA001001 Заводской номер: VWZ8Z3M880006U
Кодировка: 0500042004000000B0FD0D1200
Мастерская #: WSC 31414 790 00001

——————————————————————————-
Адрес 62: Электроника левой задней двери (J388) Label: Не найден
Part No SW: 4H0 959 795 B HW: 4H0 959 795 B
Компонент: TSG HL H09 0167
Ревизия: ——— Заводской номер: 0000126623477
Кодировка: 011C04200000251005080000
Мастерская #: WSC 31414 790 00001

——————————————————————————-
Адрес 6C: Система камеры заднего вида Label: 4L0-910-441.clb
Part No SW: 7P6 907 441 A HW: 4H0 907 441
Компонент: SG Rueckfahrkamera 0020
Ревизия: 00H06000 Заводской номер: 525 PA8J232595
Кодировка: 0020001
Мастерская #: WSC 31414 790 00001

——————————————————————————-
Адрес 6D: Электроника крышки багажного отсека (—-) Label:| 7N0-959-107.clb
Part No SW: 7P6 959 107 A HW: 7P6 959 107
Компонент: HDSG-Modul H10 0620
Ревизия: 22010001 Заводской номер: 105200711
Кодировка: 0533314002
Мастерская #: WSC 31414 790 00001
Метка файла ASAM/ODX: EV_HeckkTouar 202137
ROD: EV_HeckkTouar.rod

——————————————————————————-
Адрес 72: Электроника правой задней двери (J389) Label: Не найден
Part No SW: 4H0 959 795 B HW: 4H0 959 795 B
Компонент: TSG HR H09 0167
Ревизия: ——— Заводской номер: 0000126628733
Кодировка: 011C04200000251005080000
Мастерская #: WSC 31414 790 00001

Источник

Источник


  1. Vlant7777

    Друзья, помогите, пожалуйста!
    Измучился уже весь, не хочется идти сдаваться официалам с тачкой 14 года. Там за диагностику возьмут только 6 тыс)), проходил. Летом в простом сервисе решил проблему заменой глючного парктроника, все поработало 4 мес и снова та же проблема.

    Купил новый датчик (вставил впереди слева напротив водителя), но теперь это не помогает, поменял датчики местами правый и левый- тоже не помогает((.

    Может по коду ошибки это не тот датчик я меняю? Внизу коды. Но от него фон и писк не шёл.
    Где еще поискать и в каких разъемах или проводах? Может кто знает.

    Внизу коды ошибок, которая выдает машина. Пугает и список ошибок(((. При этом почистил их.
    Ручки двери известная болячка, а вот остальное?

    Вася диагноста показывает такие ошибки:

    10- Парковочный ассистент 2 — Статус: содержит неисправности 0010
    5F- Электронная информационная система 1 — Статус: содержит неисправности 0010
    52- Электроника двери переднего пассажира — Статус: содержит неисправности 0010
    62- Электроника левой задней двери — Статус: содержит неисправности 0010
    72- Электроника правой задней двери — Статус: содержит неисправности 0010

    1113107 — передний датчик парковочного ассистента
    B10FC 13 [009] — Обрыв цепи
    Подтверждено — протестировано после удаления записей
    Стоп-кадр:
    Биты состояния: 00000001
    Приоритетность: 3
    Счётчик возникновения ошибки: 1
    Индекс забывания: 116
    Стоп-кадр:
    Биты состояния: 00000001
    Приоритетность: 3
    Счётчик возникновения ошибки: 1
    Индекс забывания: 116

    Адрес 52: Электроника двери переднего пассажира

    Соединение не установлено

    ——————————————————————————-

    Адрес 55: Корректор фар

    Соединение не установлено
    Подсистема 1 — Номер детали ПО: 8T0 919 604 B АО: 8T0 919 604 B

    Компонент: DU6 Basic H43 0098

    Заводской номер: 9465CV0E2714127

    Подсистема 2 — Номер детали ПО: 4L0 910 609 АО: 4L0 919 611 A

    Компонент: E0380 Bedient H05 0060

    Заводской номер: 00000002172833

    2 Найдены неисправности:

    03157 — Ограничение работы из-за нарушения связи

    000 — —

    Стоп-кадр:

    Биты состояния: 01100000

    Приоритетность: 6

    Счётчик возникновения ошибки: 2

    Индекс забывания: 116

    02612 — Комплект адаптеров аудиокабеля

    011 — Обрыв цепи

    Стоп-кадр:

    Биты состояния: 01101011

    Приоритетность: 5

    Счётчик возникновения ошибки: 1

    Индекс забывания: 116

    ——————————————————————————-

    Адрес 6C: Система камеры заднего вида

    Соединение не установлено


  3. Эйван

    Передний датчик какой-то а чтоб узнать какой нужно сделать диагностику лучшим шнурком.


  4. Nikosan

    11 дек 2014
    2.260
    Санкт-Петербург
    Q7 3.6 FSI 2006г.

    Начни с проверки соединения штекера передних датчиков. Он справа бампера, под локером.


  6. Denbass

    21 ноя 2020
    4
    Украина
    Audi Q7 2013 3.0 TFSI CTWB

    Проверьте разъёмы датчиков на наличие воды, влаги.


  7. Nikosan

    11 дек 2014
    2.260
    Санкт-Петербург
    Q7 3.6 FSI 2006г.

    Не было ли аварии? Проверить целостность жгута проводов парктроника


  8. Vlant7777

    Спасибо, аварии не было. Передние целые парктроники точно. Задние не проверял, компьюткр ведь обнаруживает проблему обрывае цепи переднего номер 2


  9. Demon1175

    24 дек 2014
    1.810
    Владимирская обл.
    Q7 4,2 tdi BTR 2008г.

    У меня тоже глючил один передний. Оказалось, что сгнил один провод в середине бампера, хотя изоляция была целая. Руками каждый провод продергивал пока один не порвался.


    Stop hovering to collapse…
    Click to collapse…


    Hover to expand…
    Нажмите, чтобы раскрыть…

  10. Всем привет!
    Помыл мотор, отъехало 3 датчика парковки судя по ошибкам((
    Рановато, думаю, на сами датчики грешить.
    Есть у кого схема, как проходят провода в капотном пространстве?
    Может где перебил кёрхером?:facepalm2:

    Вложения:


  11. eygen

    29 мар 2006
    7.288
    A6 2.5 TDI 96г.

    Скидывай бампер смотри провода до парктроников. Если само не просохло после мойки.


    Edvard_102ru нравится это.

    Stop hovering to collapse…
    Click to collapse…


    Hover to expand…
    Нажмите, чтобы раскрыть…

Источник
Фото в бортжурнале Volkswagen Touareg (2G)

Странные а/м эти Ваги… при обрыве одного провода на правый передний датчик парковки вся система парктроника Таурега ушла в аварию вместе с камерой заднего вида, в 10 блоке имелся код ошибки:
1111828 — Датчик парковочного ассистента; передний левый
B10F7 14 [008] — Обрыв цепи или замык.на массу
Не постоянный — Подтвержденный — Протестирован после отстранения памяти
Сохраненный стоп-кадр:
Статус неисправности: 00000001
Приоритет неисправности: 3
Кол-во проявлений: 1
Сброс счетчика: 24
Пробег: 101925 km
Дата: 2019.04.25

В первой части решения проблемы, камеру удалось активировать отдельно, отвязав её от системы парктроника с помощью шнурка VAG 12.12 и ПО VCDS 17.3.1, но проблема требовала дальнейшего и полного решения, для чего потребовалось снятия бампера (а также бампер снимался для устранения другой неисправности, описанной отдельно).

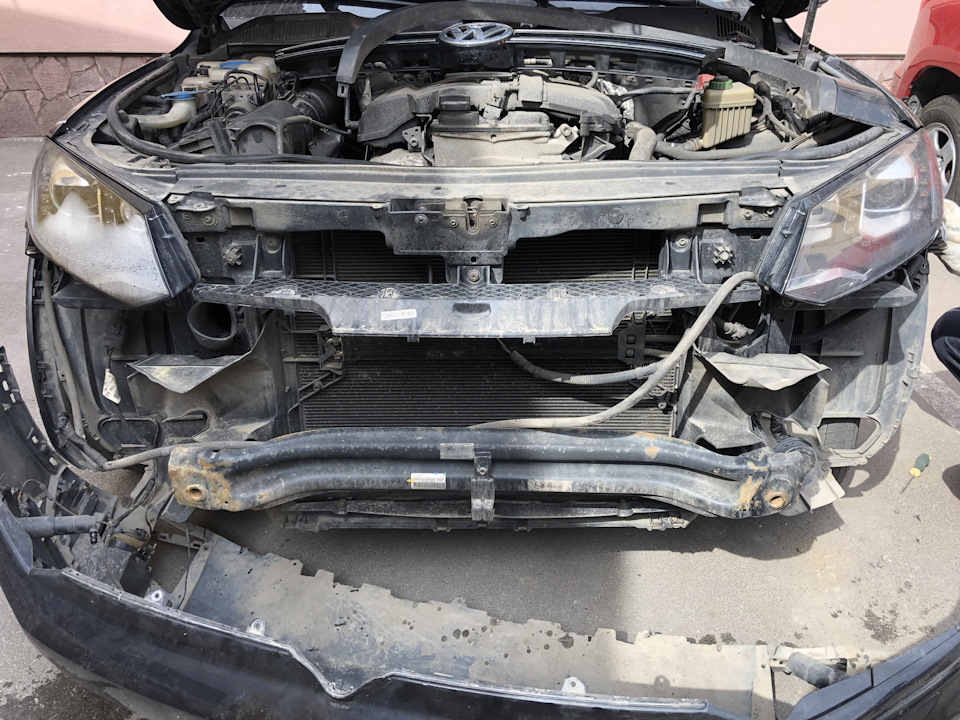

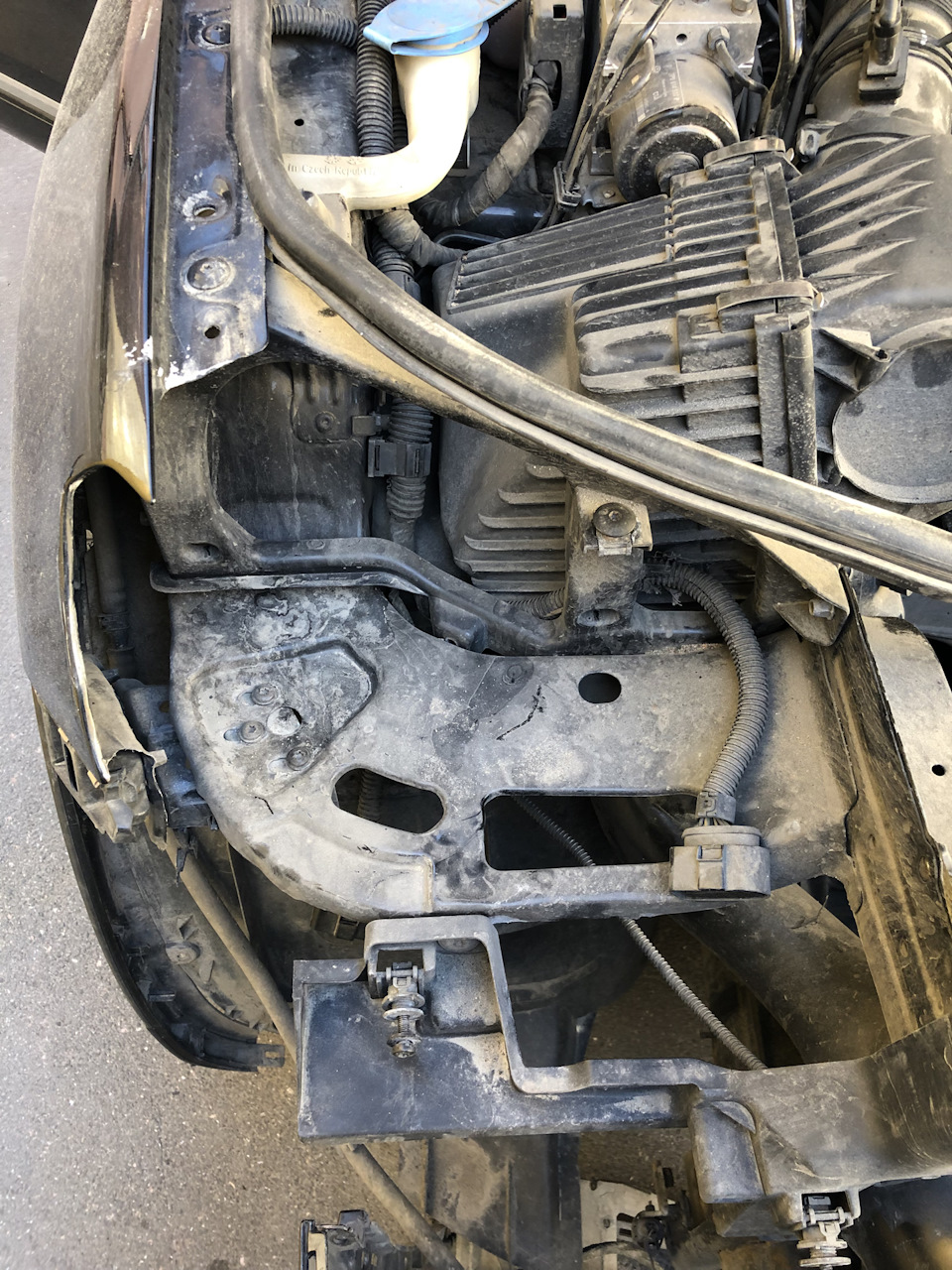

Сняв бампер, была обнаружен сомнительная скрутка проводов, которая вероятно образовалась после решения проблемы предыдущим собственником, и прозвонив провода мультиметром выявили обрыв центрального провода датчика парковки (датчик имеет 3 провода: +, управляющий, -).

На решение проблемы потрачено 30 минут, и 0 рублей.

Фото в бортжурнале Volkswagen Touareg (2G)Фото в бортжурнале Volkswagen Touareg (2G)Фото в бортжурнале Volkswagen Touareg (2G)

Цена вопроса: 0 ₽
Пробег: 101 925 км

Источник

Автосервис «Ралли»

МЕНЮ

Обновлено: 20.09.2023

Читайте также:

  • Камаз ремонт кузова самосвала
  • Тойота королла ремонт печки
  • Руководство по ремонту volvo s60

Источник

Парктроник

Аватара пользователя

Greku

Ветеран Клуба

Член Клуба
Сообщения: 642
Зарегистрирован: Сб мар 14, 2009 3:34 pm
Награды: 1
Репутация: 10
Модель: Авося 2006
Мотор: BPK 3.2 FSI
Город: Гурьев
Имя: Саня
Откуда: Казахстан
Контактная информация:

Парктроник

Кто поможет?
Парктроник стал выдавать такую ошибку, после того как стукнул задний бампер.Пищит долго 1 раз. и все.Все датчики на месте :(
Address 76: Park Assist Labels: 4E0-910-283.lbl
Part No SW: 4E0 910 283 A HW: 4E0 919 283 B
Component: Parkhilfe 8-Kan H12 0020
Revision: —.—.— Serial number: 08730406901245
Coding: 0001008
Shop #: WSC 02313 785 00200

1 Fault Found:
02070 — Rear Parking Aid Sensors
011 — Open Circuit
Freeze Frame:
Fault Status: 01101011
Fault Priority: 3
Fault Frequency: 1
Reset counter: 249
Mileage: 192905 km
Time Indication: 0
Date: 2009.12.05
Time: 13:45:10

Audi A8 3.2 FSI Quattro 2006.
Audi Q7 3.0 TFSI S-Line 2011
были
Audi А8 3.0 TDI 2004
Audi Аllroad 2.7 BiTurbo
Audi Q7 3,6 FSI S-Line 2008

Аватара пользователя

siroga

Почетный член Клуба
Сообщения: 6822
Зарегистрирован: Вт окт 16, 2007 9:45 pm
Репутация: 54
Модель: Q8
Мотор: 1234
Город: Москва
Откуда: Москва-ГОРОД ГЕРОЙ!!!

Сообщение

siroga »

поднеси палец к каждому датчику-они издают шелчки

Q8/ A7

Аватара пользователя

Greku

Ветеран Клуба

Член Клуба
Сообщения: 642
Зарегистрирован: Сб мар 14, 2009 3:34 pm
Награды: 1
Репутация: 10
Модель: Авося 2006
Мотор: BPK 3.2 FSI
Город: Гурьев
Имя: Саня
Откуда: Казахстан
Контактная информация:

Сообщение

Greku »

Серег, Попробую через часик. Отпишусь. Если у какого-нть не будет?Под замену?

Audi A8 3.2 FSI Quattro 2006.
Audi Q7 3.0 TFSI S-Line 2011
были
Audi А8 3.0 TDI 2004
Audi Аllroad 2.7 BiTurbo
Audi Q7 3,6 FSI S-Line 2008

Аватара пользователя

siroga

Почетный член Клуба
Сообщения: 6822
Зарегистрирован: Вт окт 16, 2007 9:45 pm
Репутация: 54
Модель: Q8
Мотор: 1234
Город: Москва
Откуда: Москва-ГОРОД ГЕРОЙ!!!

Сообщение

siroga »

у меня в 50% были контакты-зеленка

Q8/ A7

Аватара пользователя

Greku

Ветеран Клуба

Член Клуба
Сообщения: 642
Зарегистрирован: Сб мар 14, 2009 3:34 pm
Награды: 1
Репутация: 10
Модель: Авося 2006
Мотор: BPK 3.2 FSI
Город: Гурьев
Имя: Саня
Откуда: Казахстан
Контактная информация:

Сообщение

Greku »

Неа не шелкает не один :( чистить надо наверно. Загоню на днях на подъемник, почистию все контакты WD-кой. Отпишусь.

Audi A8 3.2 FSI Quattro 2006.
Audi Q7 3.0 TFSI S-Line 2011
были
Audi А8 3.0 TDI 2004
Audi Аllroad 2.7 BiTurbo
Audi Q7 3,6 FSI S-Line 2008

Аватара пользователя

Vadik2112

Член Клуба
Сообщения: 284
Зарегистрирован: Вс фев 08, 2009 9:48 pm
Репутация: 2
Модель: A8 2003
Мотор: BFM
Город: Дмитров
Имя: Вадя

Re: Парктроник

Сообщение

Vadik2112 »

Ребята вот такая ошибка, не могу понять что это значит.
Address 76: Park Assist Labels: 4E0-910-283.lbl
Part No SW: 4E0 910 283 HW: 4E0 919 283 A
Component: Parkhilfe 8-Kan H07 0030
Coding: 0101008
Shop #: WSC 02313 785 00200

1 Fault Found:
02069 — Front Parking Aid Sensors
011 — Open Circuit
Freeze Frame:
Fault Status: 01101001
Fault Priority: 3
Fault Frequency: 1
Reset counter: 237
Mileage: 71083 km
Time Indication: 0
Date: 2009.10.26
Time: 20:29:11
Разве программа не показывает какой именно датчик? Если нет, то как проверить?

8 926 136 78 11

Аватара пользователя

Greku

Ветеран Клуба

Член Клуба
Сообщения: 642
Зарегистрирован: Сб мар 14, 2009 3:34 pm
Награды: 1
Репутация: 10
Модель: Авося 2006
Мотор: BPK 3.2 FSI
Город: Гурьев
Имя: Саня
Откуда: Казахстан
Контактная информация:

Re: Парктроник

Сообщение

Greku »

Хаха, у тебя спереди у меня сзади…завтра буду на стенд машину загонять…смореть, контакта где-ту нету.

Audi A8 3.2 FSI Quattro 2006.
Audi Q7 3.0 TFSI S-Line 2011
были
Audi А8 3.0 TDI 2004
Audi Аllroad 2.7 BiTurbo
Audi Q7 3,6 FSI S-Line 2008

Аватара пользователя

Vadik2112

Член Клуба
Сообщения: 284
Зарегистрирован: Вс фев 08, 2009 9:48 pm
Репутация: 2
Модель: A8 2003
Мотор: BFM
Город: Дмитров
Имя: Вадя

Re: Парктроник

Сообщение

Vadik2112 »

Greku писал(а):Хаха, у тебя спереди у меня сзади…завтра буду на стенд машину загонять…смотреть, контакта где-ту нету.

Контакта в смысле в подводящей проводке или если один из датчиков выйдет из строя такая ошибка вылезет, в любом случае с тебя фото отчёт :D .

8 926 136 78 11

Аватара пользователя

Greku

Ветеран Клуба

Член Клуба
Сообщения: 642
Зарегистрирован: Сб мар 14, 2009 3:34 pm
Награды: 1
Репутация: 10
Модель: Авося 2006
Мотор: BPK 3.2 FSI
Город: Гурьев
Имя: Саня
Откуда: Казахстан
Контактная информация:

Re: Парктроник

Сообщение

Greku »

Оке…я завтра заодно вентелятор печки буду менять, пол машины разобрал сфотаю все…парктроники работали до снятия бампера, после того как поставили обратно стала вылазить эта ошибка. 1confuz8

Audi A8 3.2 FSI Quattro 2006.
Audi Q7 3.0 TFSI S-Line 2011
были
Audi А8 3.0 TDI 2004
Audi Аllroad 2.7 BiTurbo
Audi Q7 3,6 FSI S-Line 2008

Аватара пользователя

Vadik2112

Член Клуба
Сообщения: 284
Зарегистрирован: Вс фев 08, 2009 9:48 pm
Репутация: 2
Модель: A8 2003
Мотор: BFM
Город: Дмитров
Имя: Вадя

Re: Парктроник

Сообщение

Vadik2112 »

Ждём 1heeloi8

8 926 136 78 11

Аватара пользователя

Greku

Ветеран Клуба

Член Клуба
Сообщения: 642
Зарегистрирован: Сб мар 14, 2009 3:34 pm
Награды: 1
Репутация: 10
Модель: Авося 2006
Мотор: BPK 3.2 FSI
Город: Гурьев
Имя: Саня
Откуда: Казахстан
Контактная информация:

Re: Парктроник

Сообщение

Greku »

Сегодня загнал машину на яму..Посмотрел, проверил задние парктроники, один накрылся у меня. Надо менять. Как проверил, вытащил все парктроники из креплений, снимаются легко они, рука легко до них достает. Повесил их в сторону земли, 3 пишут Short to ground один молчит,разобрал его,весь ржавый. Поменял местами проводку на датчиках, все равно та же ошибка. Фотоотчет не стал делать, там фоткать собственно нечего. :roll:

Audi A8 3.2 FSI Quattro 2006.
Audi Q7 3.0 TFSI S-Line 2011
были
Audi А8 3.0 TDI 2004
Audi Аllroad 2.7 BiTurbo
Audi Q7 3,6 FSI S-Line 2008

Аватара пользователя

Vadik2112

Член Клуба
Сообщения: 284
Зарегистрирован: Вс фев 08, 2009 9:48 pm
Репутация: 2
Модель: A8 2003
Мотор: BFM
Город: Дмитров
Имя: Вадя

Re: Парктроник

Сообщение

Vadik2112 »

Greku писал(а):Сегодня загнал машину на яму..Посмотрел, проверил задние парктроники, один накрылся у меня. Надо менять. Как проверил, вытащил все парктроники из креплений, снимаются легко они, рука легко до них достает. Повесил их в сторону земли, 3 пишут Short to ground один молчит,разобрал его,весь ржавый. Поменял местами проводку на датчиках, все равно та же ошибка. Фотоотчет не стал делать, там фоткать собственно нечего. :roll:

Чёто я не вкурил, почему в сторону земли они пишут «Short to ground» — это чего, новые ошибки что ли появились или как? Где 3 пишут, один молчит?
Какая именно ошибка?
Поподробнее пожалуйста :D !
У меня одна ошибка 02069 и никаких намёков на какой то датчик.

8 926 136 78 11

Аватара пользователя

Greku

Ветеран Клуба

Член Клуба
Сообщения: 642
Зарегистрирован: Сб мар 14, 2009 3:34 pm
Награды: 1
Репутация: 10
Модель: Авося 2006
Мотор: BPK 3.2 FSI
Город: Гурьев
Имя: Саня
Откуда: Казахстан
Контактная информация:

Re: Парктроник

Сообщение

Greku »

Vag писал следующее :crazy:на память помню
Rear middle left sensor
Short to ground
Rear middle right sensor
Short to ground
Rear right sensor
Short to ground

Short to ground означает близко к земле(препятствие), значит датчик работает и видит препятствие перед собой. 3 датчика у меня показали это. Тот который умер ниче не пишет а Vag выдает ошибку

02070 — Rear Parking Aid Sensors
011 — Open Circuit.

Вариант взять парктроники с переди и поставить назад вместо не рабочего,проверить, что я наверно и сделаю для полного убеждения что он не работает. Можно подругому…поставить спереди картон тебе не снимать датчики и увидишь которые тебе скажут Short to ground а который нет. :roll:

Audi A8 3.2 FSI Quattro 2006.
Audi Q7 3.0 TFSI S-Line 2011
были
Audi А8 3.0 TDI 2004
Audi Аllroad 2.7 BiTurbo
Audi Q7 3,6 FSI S-Line 2008

Аватара пользователя

Vadik2112

Член Клуба
Сообщения: 284
Зарегистрирован: Вс фев 08, 2009 9:48 pm
Репутация: 2
Модель: A8 2003
Мотор: BFM
Город: Дмитров
Имя: Вадя

Re: Парктроник

Сообщение

Vadik2112 »

Greku писал(а):Vag писал следующее :crazy:на память помню
Rear middle left sensor
Short to ground
Rear middle right sensor
Short to ground
Rear right sensor
Short to ground

Short to ground означает близко к земле(препятствие), значит датчик работает и видит препятствие перед собой. 3 датчика у меня показали это. Тот который умер ниче не пишет а Vag выдает ошибку

02070 — Rear Parking Aid Sensors
011 — Open Circuit.

Вариант взять парктроники с переди и поставить назад вместо не рабочего,проверить, что я наверно и сделаю для полного убеждения что он не работает. Можно подругому…поставить спереди картон тебе не снимать датчики и увидишь которые тебе скажут Short to ground а который нет. :roll:

Это всё понятно, но где именно написано про то что датчик видит препятствие или нет?
У меня только вот это:Address 76: Park Assist Labels: 4E0-910-283.lbl
Part No SW: 4E0 910 283 HW: 4E0 919 283 A
Component: Parkhilfe 8-Kan H07 0030
Coding: 0101008
Shop #: WSC 02313 785 00200

1 Fault Found:
02069 — Front Parking Aid Sensors
011 — Open Circuit
Freeze Frame:
Fault Status: 01101001
Fault Priority: 3
Fault Frequency: 1
Reset counter: 237
Mileage: 71083 km
Time Indication: 0
Date: 2009.10.26
Time: 20:29:11
А про датчики ничего!
Где посмотреть какой датчик не работает?

8 926 136 78 11

Аватара пользователя

Greku

Ветеран Клуба

Член Клуба
Сообщения: 642
Зарегистрирован: Сб мар 14, 2009 3:34 pm
Награды: 1
Репутация: 10
Модель: Авося 2006
Мотор: BPK 3.2 FSI
Город: Гурьев
Имя: Саня
Откуда: Казахстан
Контактная информация:

Re: Парктроник

Сообщение

Greku »

поставь спереди картон перед каждым датчиком , 5 см до каждого датчика. Включи ваг ком…проверь на ошибки 76: Park Assist он тебе покажет какие Short to Ground, значит они работают. Тот датчик который это не покажет, значит он накрылся. Элементарно это 8) как задача в 1 классе

Audi A8 3.2 FSI Quattro 2006.
Audi Q7 3.0 TFSI S-Line 2011
были
Audi А8 3.0 TDI 2004
Audi Аllroad 2.7 BiTurbo
Audi Q7 3,6 FSI S-Line 2008

Аватара пользователя

Vadik2112

Член Клуба
Сообщения: 284
Зарегистрирован: Вс фев 08, 2009 9:48 pm
Репутация: 2
Модель: A8 2003
Мотор: BFM
Город: Дмитров
Имя: Вадя

Re: Парктроник

Сообщение

Vadik2112 »

Greku писал(а):поставь спереди картон перед каждым датчиком , 5 см до каждого датчика. Включи ваг ком…проверь на ошибки 76: Park Assist он тебе покажет какие Short to Ground, значит они работают. Тот датчик который это не покажет, значит он накрылся. Элементарно это 8) как задача в 1 классе

OK, я в школе плохо учился 1redface56 :D

8 926 136 78 11

Аватара пользователя

Vadik2112

Член Клуба
Сообщения: 284
Зарегистрирован: Вс фев 08, 2009 9:48 pm
Репутация: 2
Модель: A8 2003
Мотор: BFM
Город: Дмитров
Имя: Вадя

Re: Парктроник

Сообщение

Vadik2112 »

Greku писал(а):поставь спереди картон перед каждым датчиком , 5 см до каждого датчика. Включи ваг ком…проверь на ошибки 76: Park Assist он тебе покажет какие Short to Ground, значит они работают. Тот датчик который это не покажет, значит он накрылся. Элементарно это 8) как задача в 1 классе

Может я совсем конечно плохо учился, но я никак не могу понять где показывает Short to Ground, то что у меня все датчики наеб….ись это маловероятно.
Ставил картонку и 5см, и 1 см, и вообще не ставил :shock:

8 926 136 78 11

Аватара пользователя

Greku

Ветеран Клуба

Член Клуба
Сообщения: 642
Зарегистрирован: Сб мар 14, 2009 3:34 pm
Награды: 1
Репутация: 10
Модель: Авося 2006
Мотор: BPK 3.2 FSI
Город: Гурьев
Имя: Саня
Откуда: Казахстан
Контактная информация:

Re: Парктроник

Сообщение

Greku »

Смотри проводку. Всю, до датчиков после датчиков. Разрыв где-то может быть.

Audi A8 3.2 FSI Quattro 2006.
Audi Q7 3.0 TFSI S-Line 2011
были
Audi А8 3.0 TDI 2004
Audi Аllroad 2.7 BiTurbo
Audi Q7 3,6 FSI S-Line 2008

Аватара пользователя

Akin

Президент Клуба
Сообщения: 27126
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 599
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

Re: Парктроник

Сообщение

Akin »

Greku писал(а):Разрыв где-то может быть.

Должен быть.

de-en

Сообщения: 126
Зарегистрирован: Вс фев 07, 2010 3:39 am
Репутация: 0
Модель: Audi A8 2005-6
Мотор: BHT W12 6,0
Город: Москва
Имя: Денис
Контактная информация:

Re: Парктроник

Сообщение

de-en »

похожая ситуация и у меня, смазать тож надо наверное у меня когда сзади подъезжаешь к объекту то либо его вообще не видят либо когда подъезжаю один раз пикнут покажут полоску посередине (в том смысле что полоска датчиков на картинкке машины) потом еще подъезжаю еще раз еще ближе полоска(( снег вообще не видят((( и ничего к ним не прилипало вроде.. Кстати, Siroga, они вообще не пищат когда на паркинге у меня

de-en

Сообщения: 126
Зарегистрирован: Вс фев 07, 2010 3:39 am
Репутация: 0
Модель: Audi A8 2005-6
Мотор: BHT W12 6,0
Город: Москва
Имя: Денис
Контактная информация:

Re: Парктроник

Сообщение

de-en »

поехал в сервис сказали менять парктроники один передний и один задний. На следующий день приезжаю менять — говорят надо менять уже три.. то есть тот что работал вчера перестал работать сегодня — ладно не вопрос, сделали. Я довольный счастливый подъезжаю домой, паркуюсь и понимаю что не работает уже третий парктроник на заднице а последний работает хреновато. ломались они по очереди начиная с самого правого(я про задницу)… Подскажите кто что знает

Аватара пользователя

Akin

Президент Клуба
Сообщения: 27126
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 599
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

Re: Парктроник

Сообщение

Akin »

Сомневаюсь, что дело в датчиках.
Скорее всего в разъемах. просто почистить и залить их WD-40.

de-en

Сообщения: 126
Зарегистрирован: Вс фев 07, 2010 3:39 am
Репутация: 0
Модель: Audi A8 2005-6
Мотор: BHT W12 6,0
Город: Москва
Имя: Денис
Контактная информация:

Re: Парктроник

Сообщение

de-en »

мало ли кому станет интересно все равно отпишусь о результате той проблемы — не понятно парктроники то работали то нет, поменяны были где то 4 или 5 парктроников, чистка не помогла вдшкой, с тех пор все работает оч хорошо

Аватара пользователя

sn592

Член Клуба
Сообщения: 853
Зарегистрирован: Пн апр 19, 2010 9:21 pm
Репутация: 18
Модель: Getz Hynday
Мотор: Орешек
Город: Москва
Имя: Алексей

Re: Парктроник

Сообщение

sn592 »

Кто скажет? Почитали ошибки показал передний левый датчик. Снял накладку с бампера вытащил датчик отсоединил а там сухо и чисто!!!??? :shock: Собрал все обратно все равно пищит и моргает лампочка парктроника???

Аватара пользователя

siroga

Почетный член Клуба
Сообщения: 6822
Зарегистрирован: Вт окт 16, 2007 9:45 pm
Репутация: 54
Модель: Q8
Мотор: 1234
Город: Москва
Откуда: Москва-ГОРОД ГЕРОЙ!!!

Re: Парктроник

Сообщение

siroga »

они внутри умирают

Q8/ A7

Вернуться в «Парктроник»


Перейти

  • ОБЩЕНИЕ
  • ↳   О САЙТЕ
  • ↳   правила
  • ↳   Правила Форума
  • ↳   ВСЕ ОБО ВСЕМ — ОБЩЕНИЕ
  • ↳   Клубная жизнь
  • ↳   Встречи Клуба
  • ↳   Клубные поздравления
  • ↳   Увлечения
  • ↳   Нехорошие люди
  • ↳   География Клуба
  • ↳   Беларусь
  • ↳   Украина
  • ↳   Казахстан
  • ↳   Евросоюз
  • ↳   ПМР и Молдова
  • ↳   Наши автомобили
  • ↳   Представление новичков
  • ↳   Отчеты владельцев БОРТЖУРНАЛ
  • ↳   Опросы
  • ↳   Ауди А8 и S8 — обсуждение, покупка
  • ↳   Audi A8 D2 4D
  • ↳   Audi A8 D3 4E
  • ↳   Audi A8 D4 4H
  • ↳   Audi A8 D5 4N
  • ↳   Audi Q7
  • ↳   Прочие авто
  • ↳   Правовые вопросы
  • АВТОСОФТ, ДИАГНОСТИКА
  • ↳   ETKA
  • ↳   ELSA
  • ↳   VAG-COM, VCDS
  • ↳   VAS и ODIS
  • ↳   Инструмент для ремонта
  • ↳   КАТАЛОГ ССЫЛОК
  • РЕМОНТ AUDI A8/S8 D2 4D 1994-2002
  • ↳   Техподдержка
  • ↳   Помощь в расшифровке ошибок
  • ↳   ФАК по ремонту
  • ↳   Двигатель, питание и выпуск
  • ↳   TDI 2.5, 3.3
  • ↳   V6 2.8 механика
  • ↳   V8 3.7, 4.2 механика
  • ↳   V6 2.8 питание, зажигание, управление
  • ↳   V8 3.7, 4.2 питание, зажигание, управление
  • ↳   W12 6.0 AZC
  • ↳   Топливная система
  • ↳   Комплекс проблем
  • ↳   Система охлаждения и кондиционера
  • ↳   система
  • ↳   Webasto
  • ↳   Климат-контроль
  • ↳   Охлаждение двигателя
  • ↳   Трансмиссия
  • ↳   Привода, кардан
  • ↳   Масло АКПП
  • ↳   Ремонт АКПП
  • ↳   Механическая КПП
  • ↳   Рулевое управление и подвеска
  • ↳   Рулевая рейка, насос ГУРа
  • ↳   Подвеска
  • ↳   Тормоза и колеса
  • ↳   системы
  • ↳   ABS, ESP, ASR
  • ↳   Суппорта, колодки/диски
  • ↳   Колесные диски, покрышки
  • ↳   Кузовной ремонт
  • ↳   Салон и опции
  • ↳   система
  • ↳   Аэрбег
  • ↳   Люк
  • ↳   Сиденья
  • ↳   Руль
  • ↳   Зеркала
  • ↳   Стекла
  • ↳   Парктроник
  • ↳   Омыватель/очиститель
  • ↳   Электрика и диагностика
  • ↳   системы
  • ↳   Иммо, ключи, сигнализация, ЦЗ
  • ↳   Фары и фонари
  • ↳   Электропроводка
  • ↳   Панель приборов
  • ↳   Генератор и аккумулятор
  • ↳   Стартер
  • ↳   Подсветка в салоне
  • ↳   Круиз-контроль
  • ↳   Музыка, TV, DVD, Navi, телефон
  • ↳   Телефон
  • ↳   Запчасти и обслуживание
  • ↳   Номера деталей
  • ↳   Техническое обслуживание
  • РЕМОНТ AUDI A8/S8 D3 4E 2003-2009
  • ↳   Техподдержка
  • ↳   Помощь в расшифровке ошибок
  • ↳   ФАК по ремонту
  • ↳   Двигатель, система питания и выпуска.
  • ↳   TDI 3.0 4.0 4.2
  • ↳   V6 MPI 3.0 BBJ/ASN
  • ↳   V8 MPI 3.7 4.2 BFL/BFM
  • ↳   V6 FSI 3.2 BPK
  • ↳   V8 FSI 4.2 BVJ
  • ↳   V10 FSI 5.2 BSM
  • ↳   W12 6.0 BHT/BTE/BSB
  • ↳   Система охлаждения и кондиционера, подогрев, Вебасто
  • ↳   Трансмиссия
  • ↳   Рулевое управление и подвеска
  • ↳   Рулевая рейка, насос ГУРа
  • ↳   Ходовая часть
  • ↳   Пневматическая подвеска
  • ↳   Тормоза
  • ↳   ABS, ESP, ASR, ручной тормоз
  • ↳   Суппорта, колодки/диски
  • ↳   Кузовной ремонт
  • ↳   Салон
  • ↳   MMI — мультимедийный интерфейс
  • ↳   MMI
  • ↳   TV
  • ↳   Аудиосистема
  • ↳   Телефон
  • ↳   Навигация
  • ↳   CD/DVD AMI
  • ↳   Электрооборудование
  • ↳   Фары и фонари
  • ↳   Подсветка
  • ↳   Парктроник
  • ↳   Стартер
  • ↳   Генератор и аккумулятор
  • ↳   Щиток приборов
  • ↳   Сигнализация, замки, доводчики
  • ↳   Стеклоочиститель, омыватель
  • ↳   Память, регулировки
  • ↳   Аэрбег
  • ↳   Система давления шин
  • ↳   Обслуживание и запчасти
  • ↳   Номера деталей
  • ↳   Техническое обслуживание
  • РЕМОНТ AUDI A8/S8 D4 4H 2010-2017
  • ↳   Техподдержка
  • ↳   Помощь в расшифровке ошибок
  • ↳   Двигатель, система питания и выпуска.
  • ↳   hyb AT 2.0
  • ↳   TDI 3.0 V6
  • ↳   TDI 4.2 V8
  • ↳   TFSI 3.0 V6
  • ↳   FSI 4.2 V8
  • ↳   TFSI 4.0 V8
  • ↳   W12 6.3
  • ↳   Система охлаждения и кондиционера, подогрев, Вебасто
  • ↳   Трансмиссия
  • ↳   Рулевое управление и подвеска
  • ↳   Гидроусилитель руля
  • ↳   Электроусилитель руля
  • ↳   Ходовая часть
  • ↳   Пневматическая подвеска
  • ↳   Тормоза
  • ↳   Кузовной ремонт
  • ↳   Салон
  • ↳   Электрика, электроника
  • ↳   ТО Техническое Обслуживание
  • РЕМОНТ AUDI A8/S8 D5 4N 2018-
  • ↳   Техподдержка
  • Колеса диски покрышки
  • ↳   для D2 (4D)
  • ↳   для D3 (4E)
  • ↳   для D4 (4H)
  • ↳   для Q7
  • ↳   Ремонт дисков
  • Техподдержка по родственным моделям VAG
  • ↳   Техподдержка
  • ТЮНИНГ
  • ↳   Тюнинг двигателя, подвески и тормозов.
  • ↳   Тюнинг D2
  • ↳   Тюнинг D3
  • ↳   Тюнинг D4
  • ↳   Тюнинг кузова и салона
  • ↳   Тюнинг D2
  • ↳   Тюнинг D3
  • ↳   Тюнинг D4
  • Клубный Техцентр
  • ПОКУПКА-ПРОДАЖА
  • ↳   Продажа запчастей
  • ↳   Куплю запчасти
  • ↳   Колесные диски, покрышки
  • ↳   Продажа автомобилей
  • ↳   Куплю автомобиль
  • ↳   РАЗНОЕ

Источник

Понравилась статья? Поделить с друзьями:

Интересное по теме:

  • B10f714 ошибка vw туарег
  • B10c221 ошибка ауди
  • B10c1 ошибка mitsubishi lancer 10
  • B10c0 ошибка форд фокус 3 не заводится
  • B10be96 ошибка vw tiguan

    • 0 0 голоса
    Рейтинг статьи
    Подписаться
    Уведомить о
    guest

    0 комментариев
    Старые
    Новые Популярные
    Межтекстовые Отзывы
    Посмотреть все комментарии
