Здрасьте. Как говорится добро пожаловать в уголок уютного дурдома.

Так как в логане стоит бортовой компьютер, то посмотрев цены на мультитроникс, пришел к выводу, что обойдусь и ELM327) Для сброса ошибок и вообще посмотреть, что хочет сказать машина по ошибкам. Зашел на озон заказал себе адаптер для диагностики авто.

Ссылка на адаптер для диагностики авто: www.ozon.ru/product/avtos…-620479357/?sh=2wFKfpfFTg

Описание:

ELM 327 работает с мобильными устройствами и планшетами на базе / Android / Windows посредством связи Bluetooth. Автосканер ELM327 v1.5 — это беспроводное Bluetooth диагностическое оборудование для авто, который позволяет читать коды неисправностей и удалять ошибки с автомобиля, следить за параметрами работы автомобиля, узнать расход топлива, температуру масла и охлаждающей жидкости.

Пин-код для подключения к адаптеру по блютуз: Имя устройства ODB2, пин 1234.

Наиболее популярные универсальные программы для диагностики: Car Scanner ELM ODB2, Torque, ScanMaster, OpenDiag и т.д. Кроме универсальных программ есть также программы разработанные для конкретных марок автомобилей, например: FORScan для Ford, ELM-FF2 для Ford Focus, FiatEcuScan для Fiat, OpenDiag для ВАЗ, VauxCheck для OPEL и Vaux, TiggoDiag для Chery и Great Wall и многие другие.

ВНИМАНИЕ! Для диагностики и удаления ошибок необходимо:

1. Установить сканер в разъём автомобиля.
2. Включить зажигание автомобиля (не заводить, а именно включить зажигание).
3. На мобильном устройстве (смартфон, планшет и т.д.) запустить программу диагностики.

Характеристики:

Общие:

Разъемы: OBD 2
Бренд: 1.5v ELM 327

Дополнительные:

Тип: Автосканер
Цвет: Синий
OEM-номер: ELM327
Гарантийный срок: 1
Страна-изготовитель: Китай
Вид питания: 12 В
Макс. напряжение, В: 12

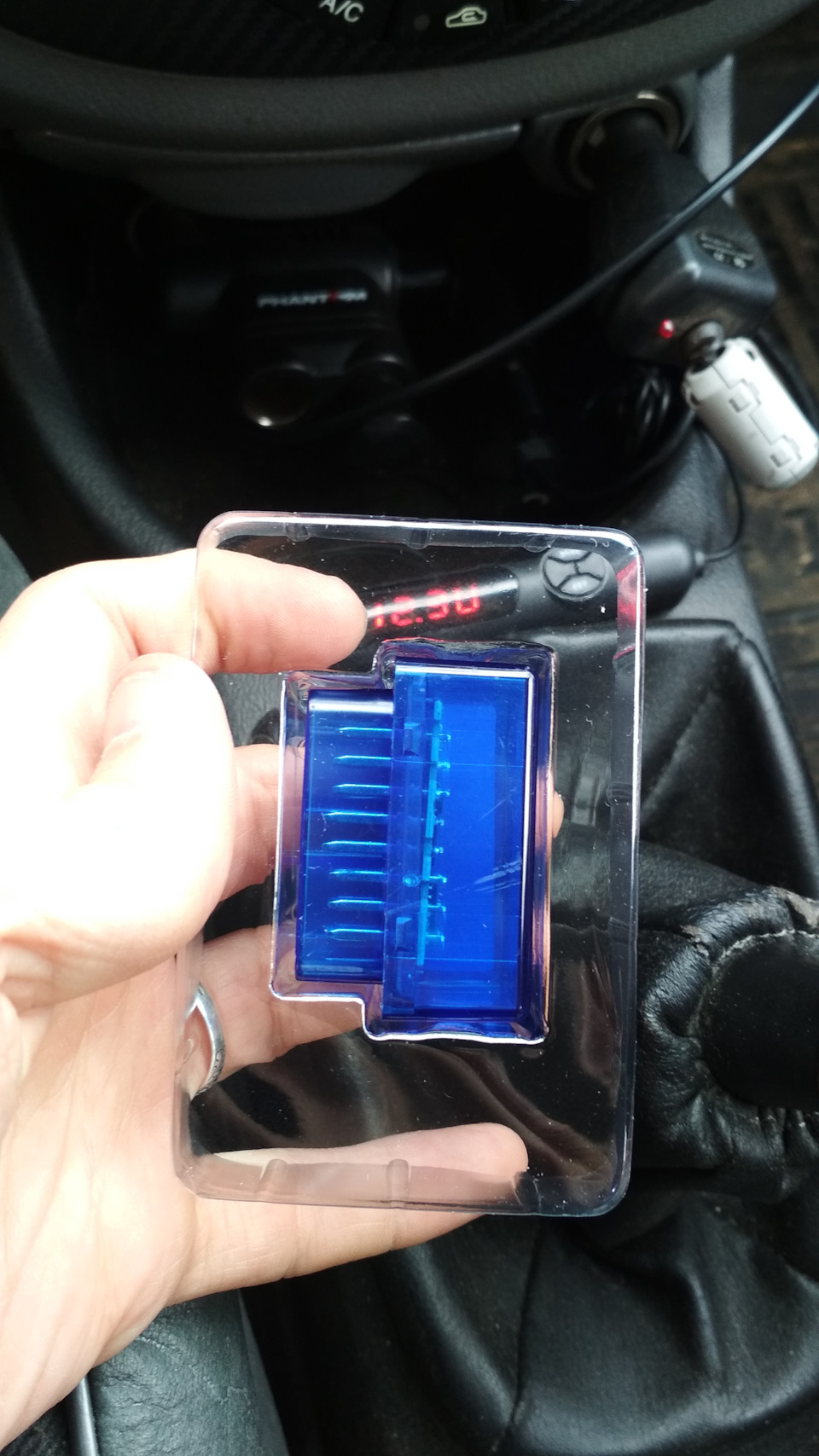

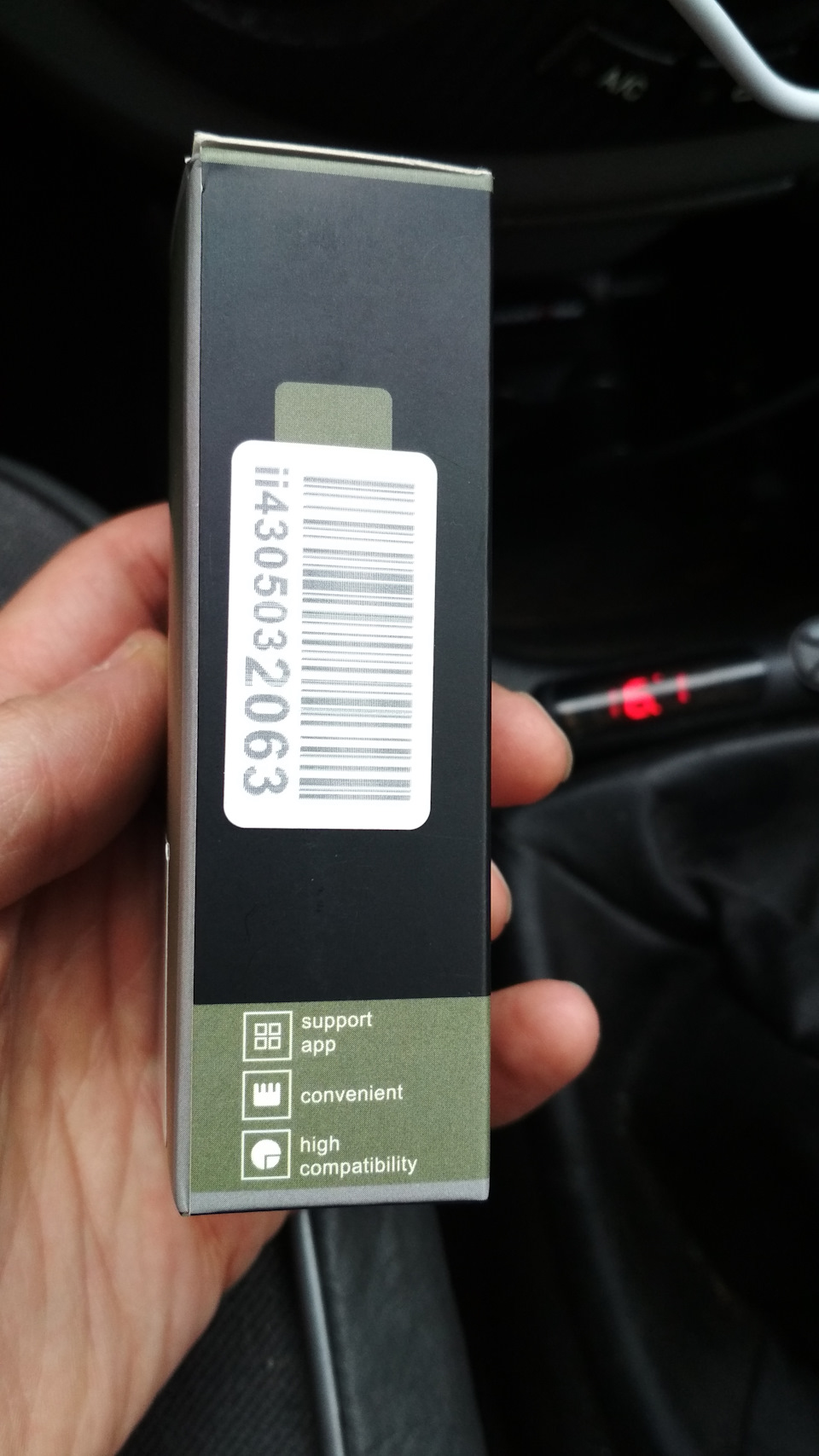

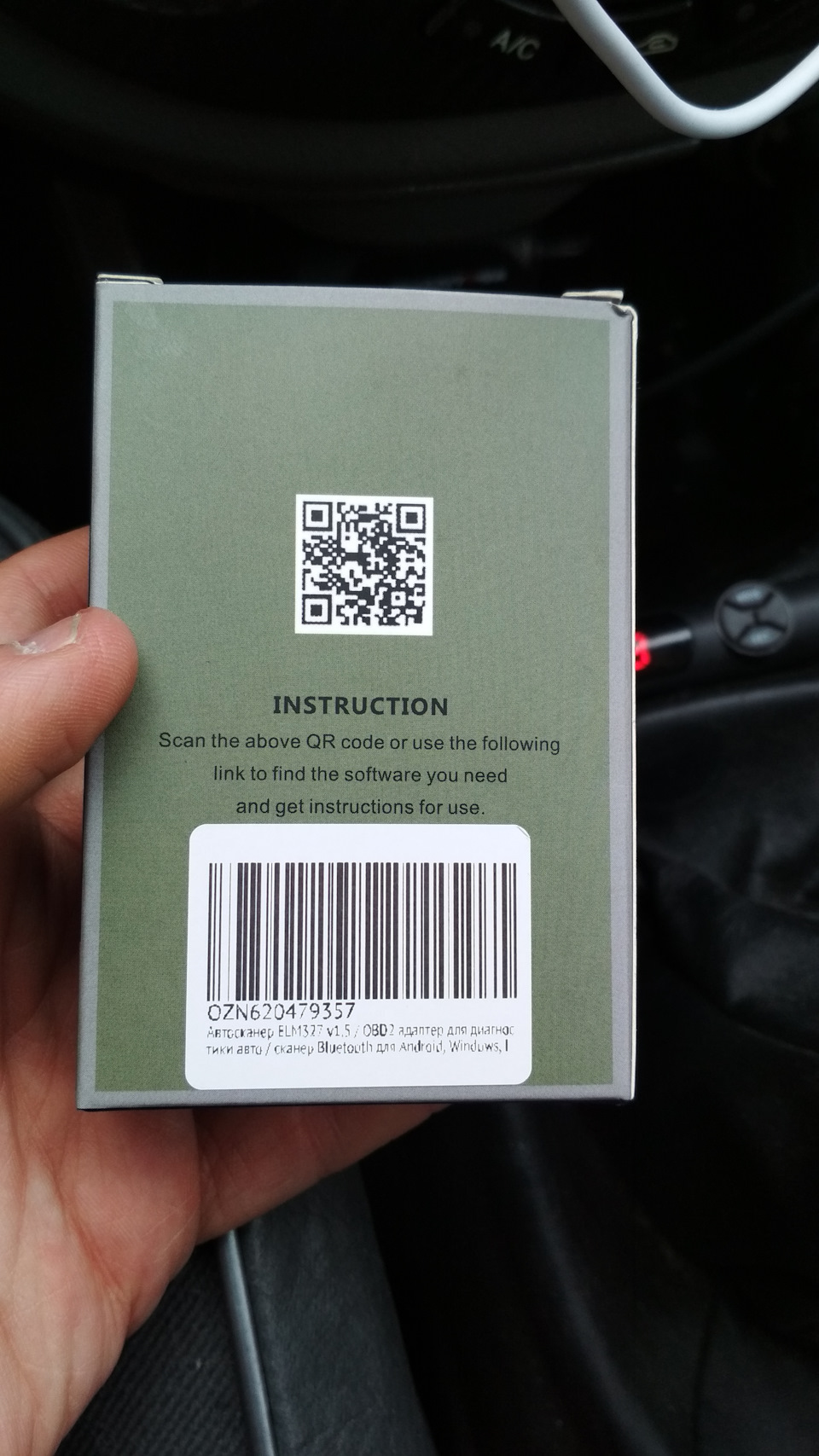

Упаковка:

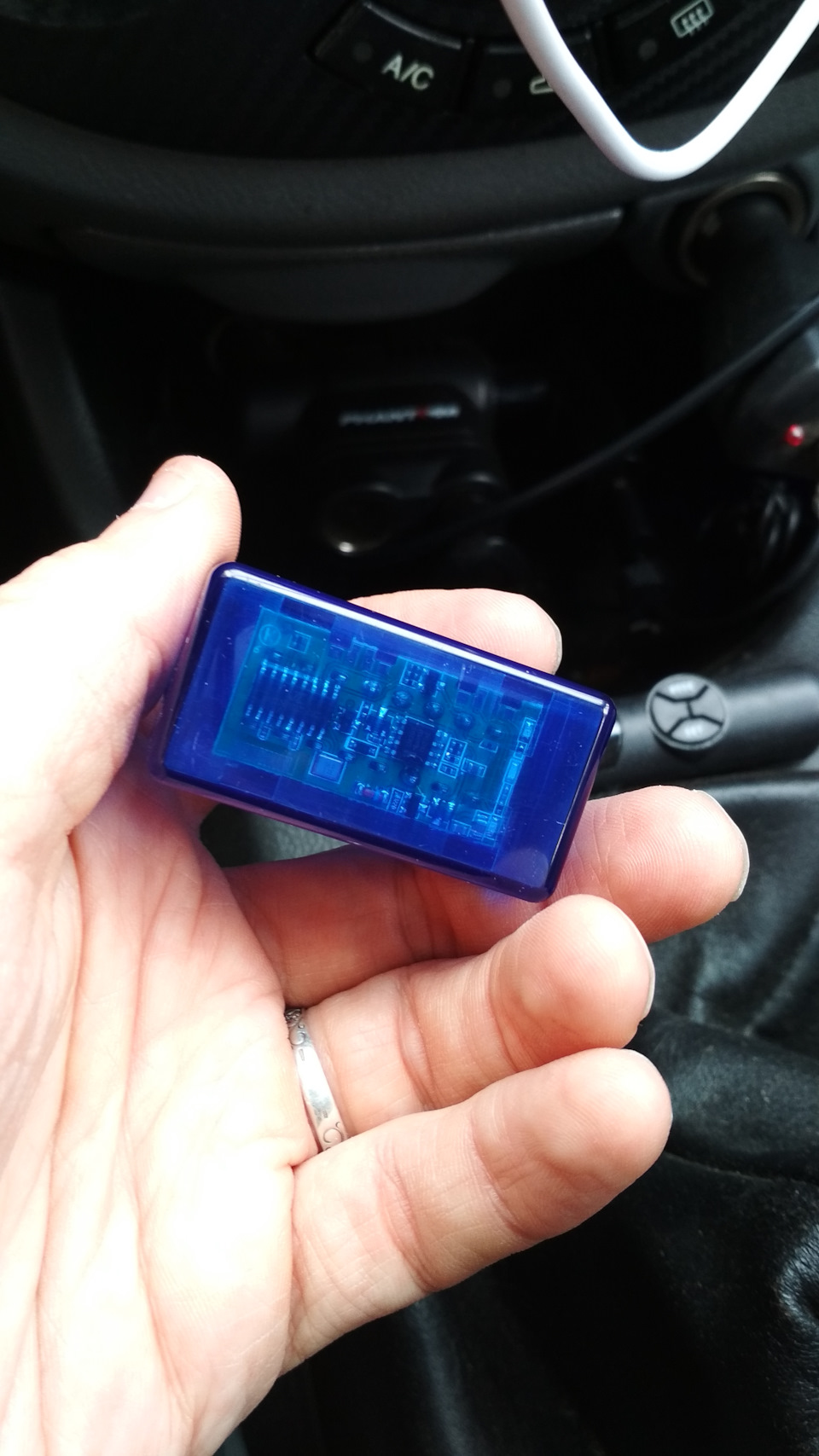

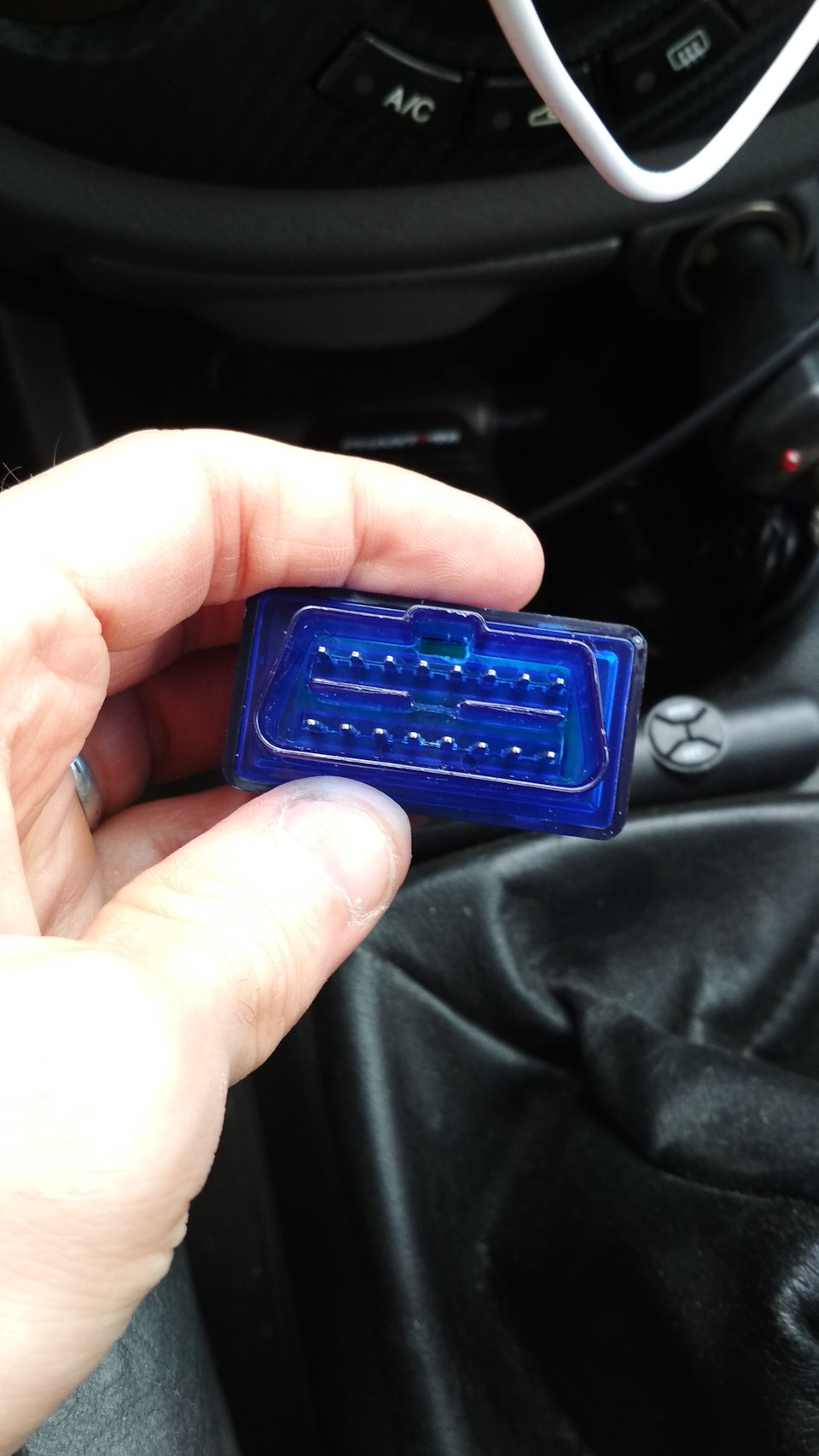

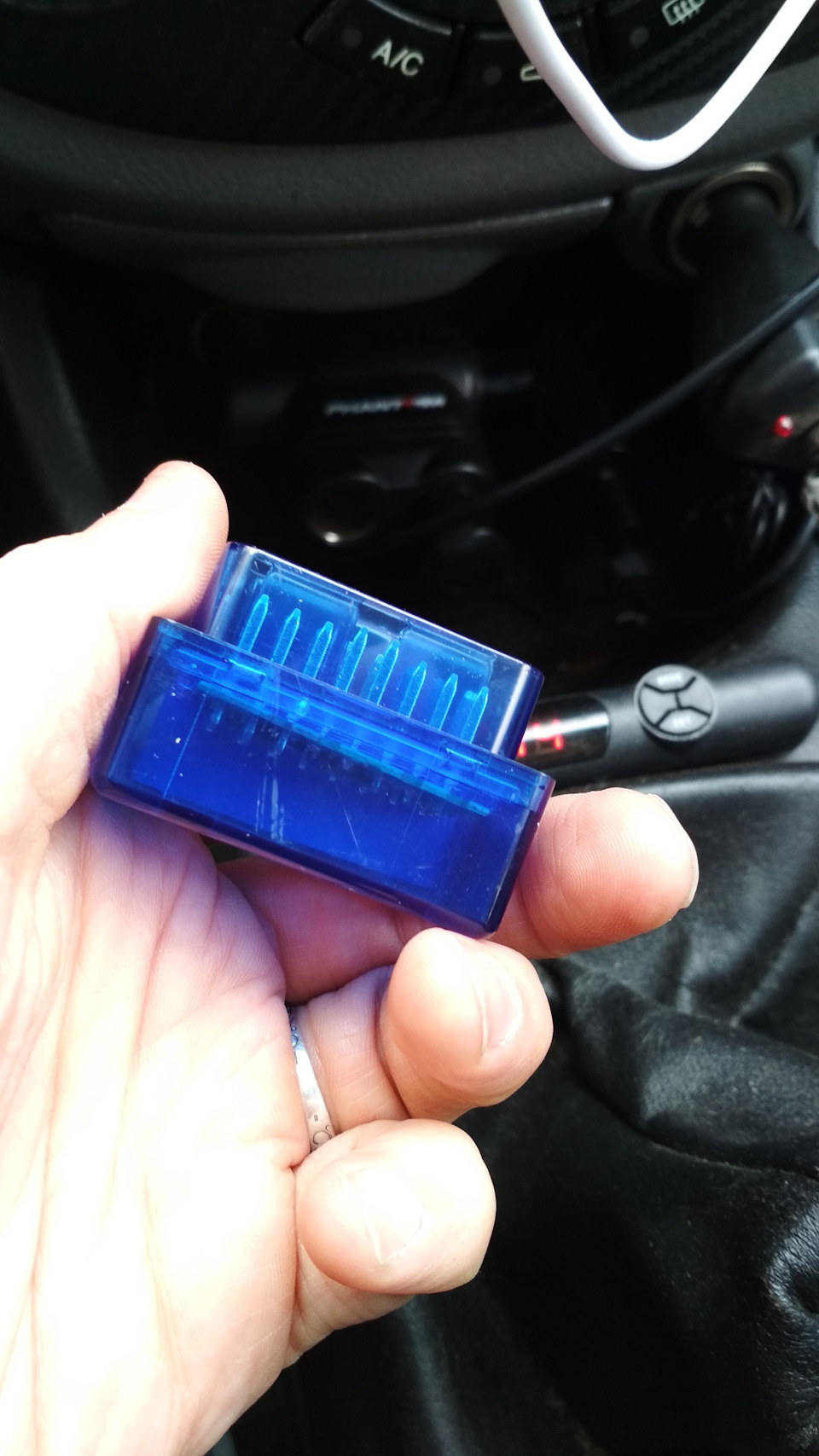

Автосканер ELM327:

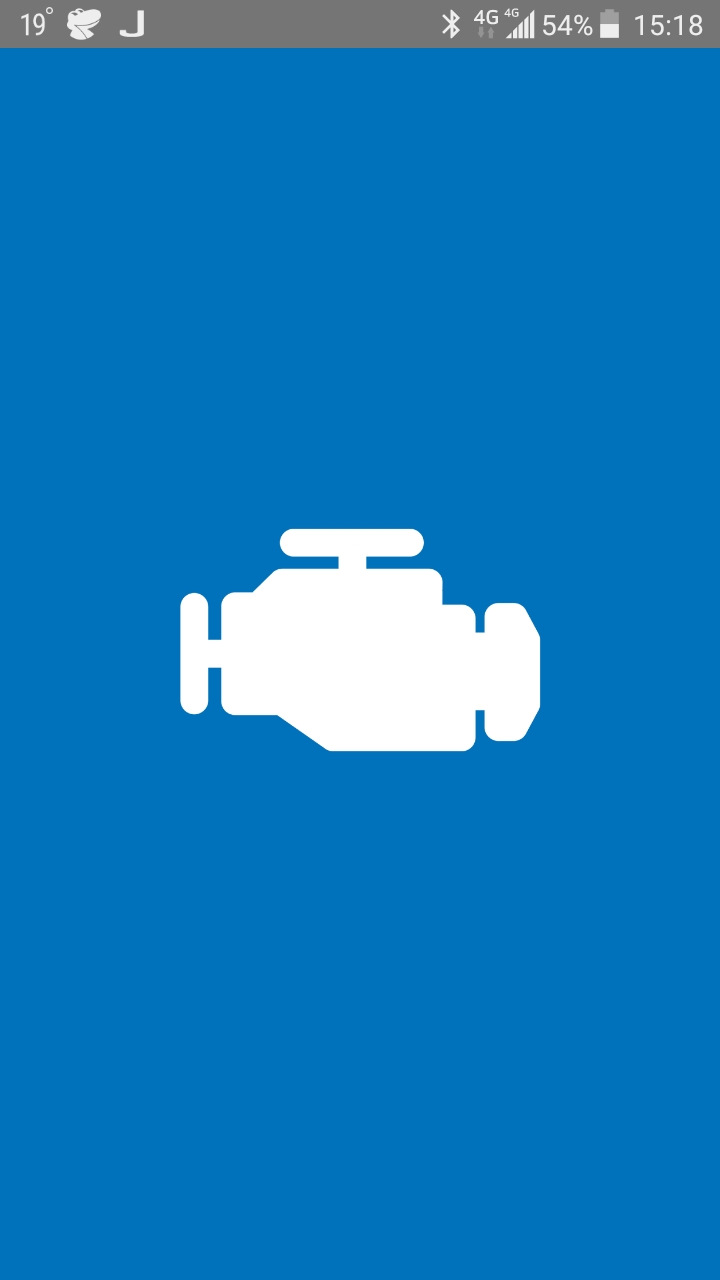

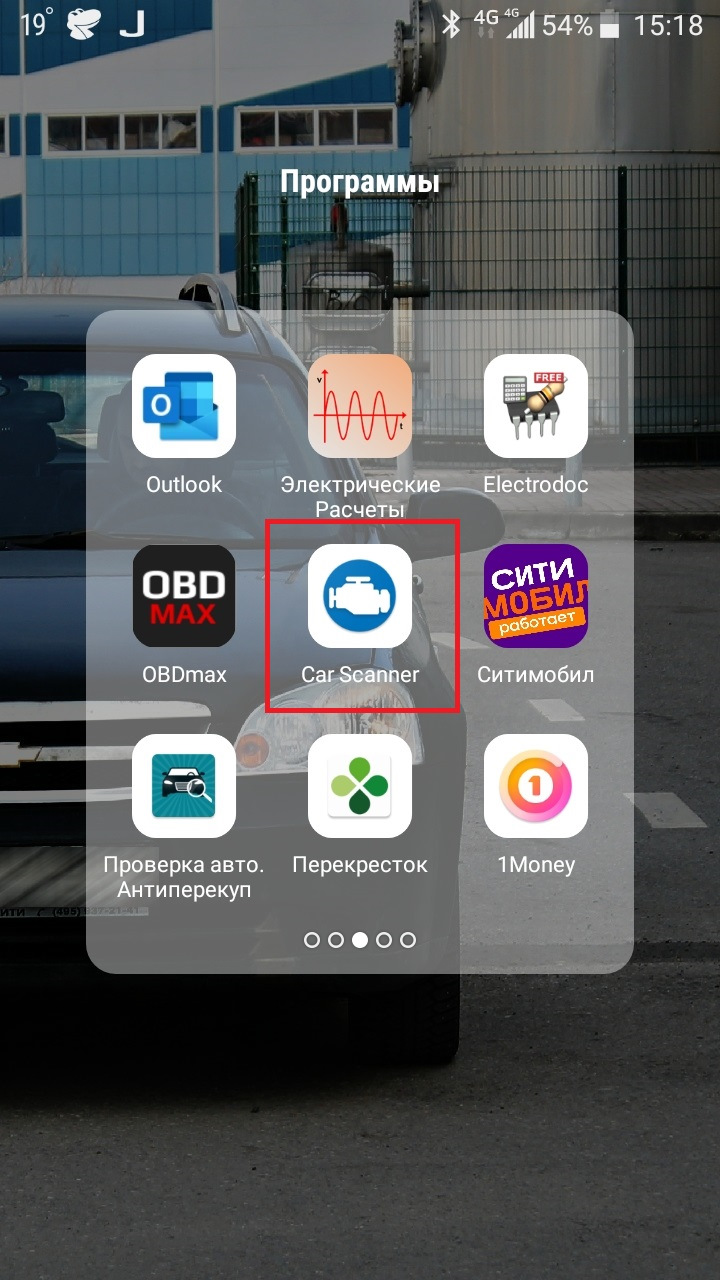

Для подключения к авто я использовал программу Carscanner:

Скачать можно тут: www.carscanner.info/ru/

Или тут: play.google.com/store/app…=com.ovz.carscanner&hl=ru

Подключил телефон к сканеру через блютуз:

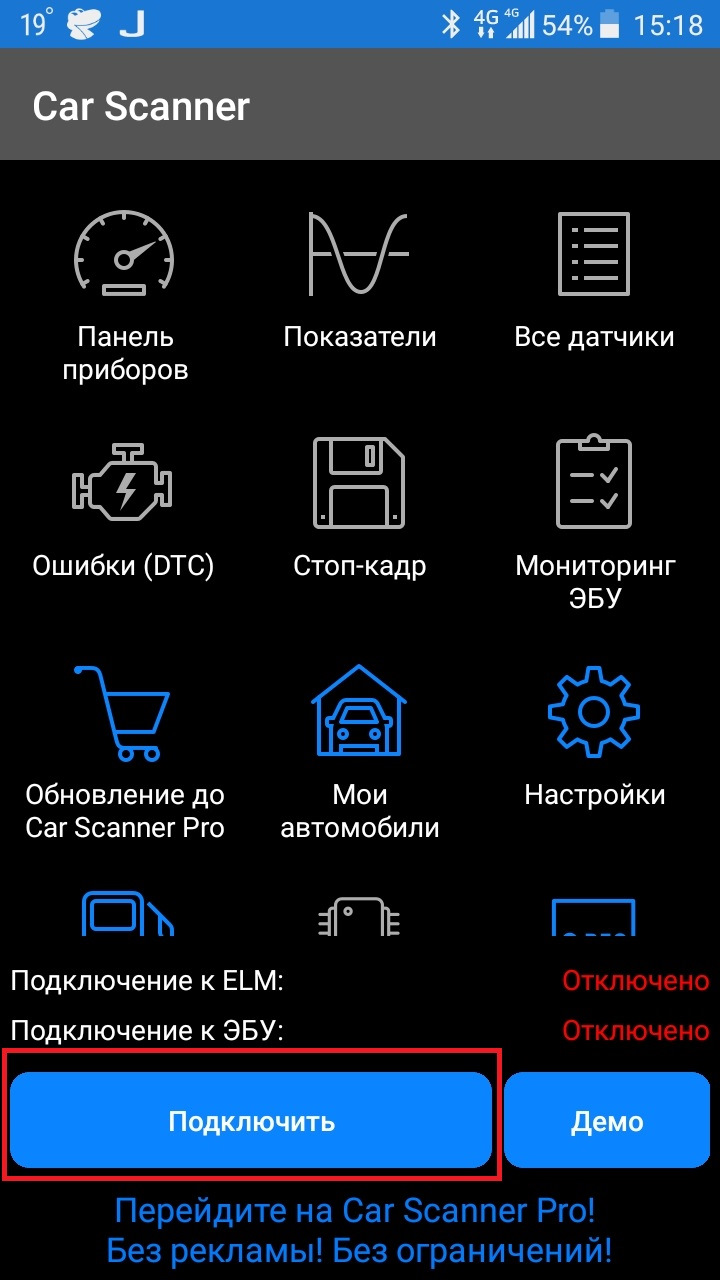

Далее подключить.

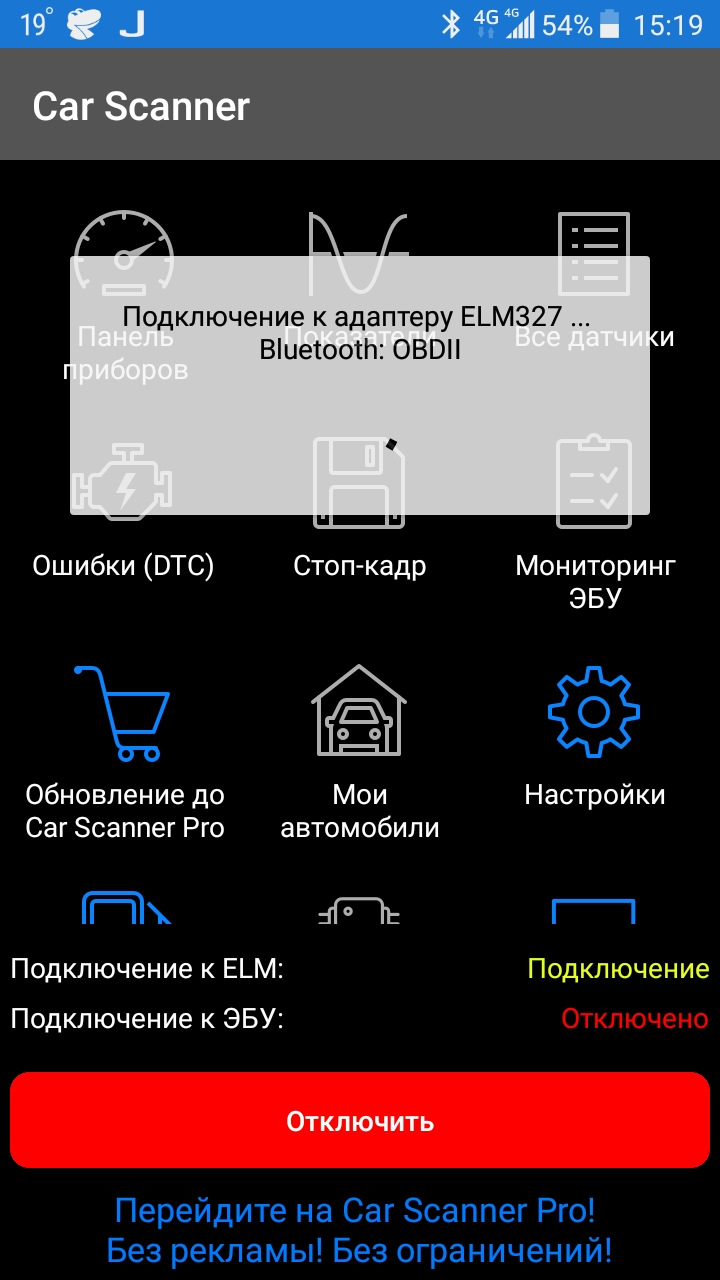

Выполняется процесс подключения.

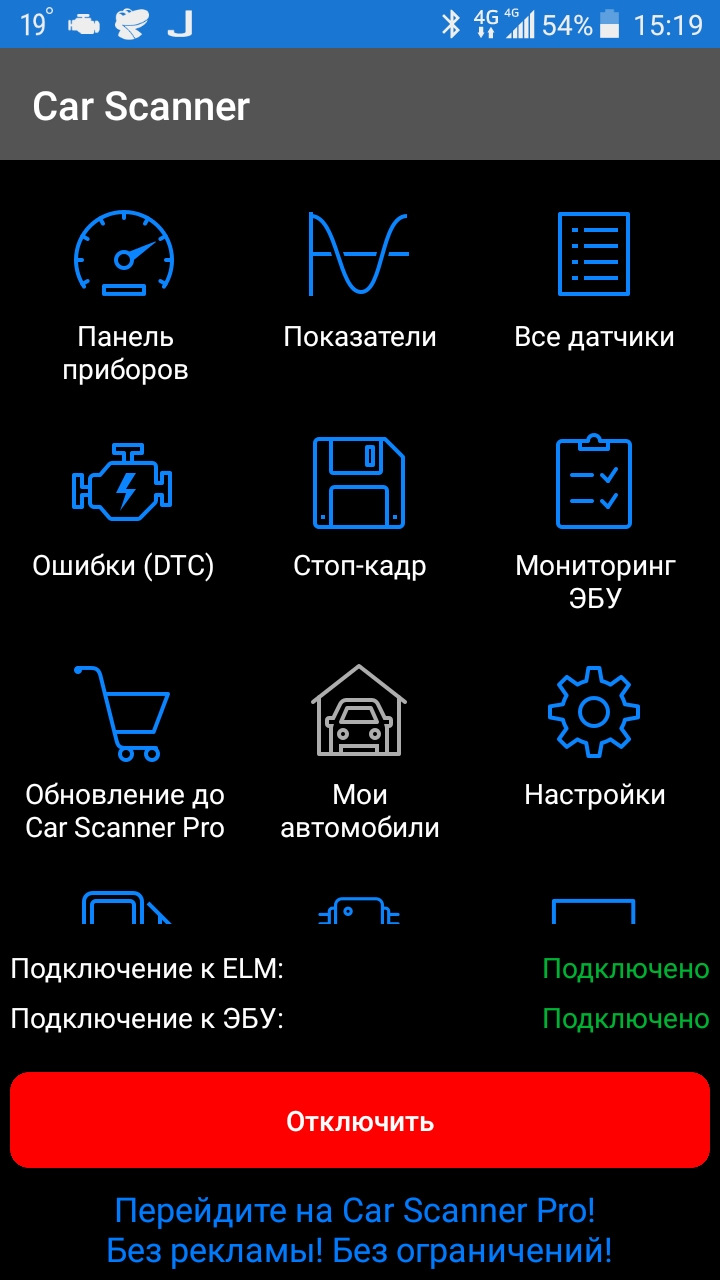

Подключено.

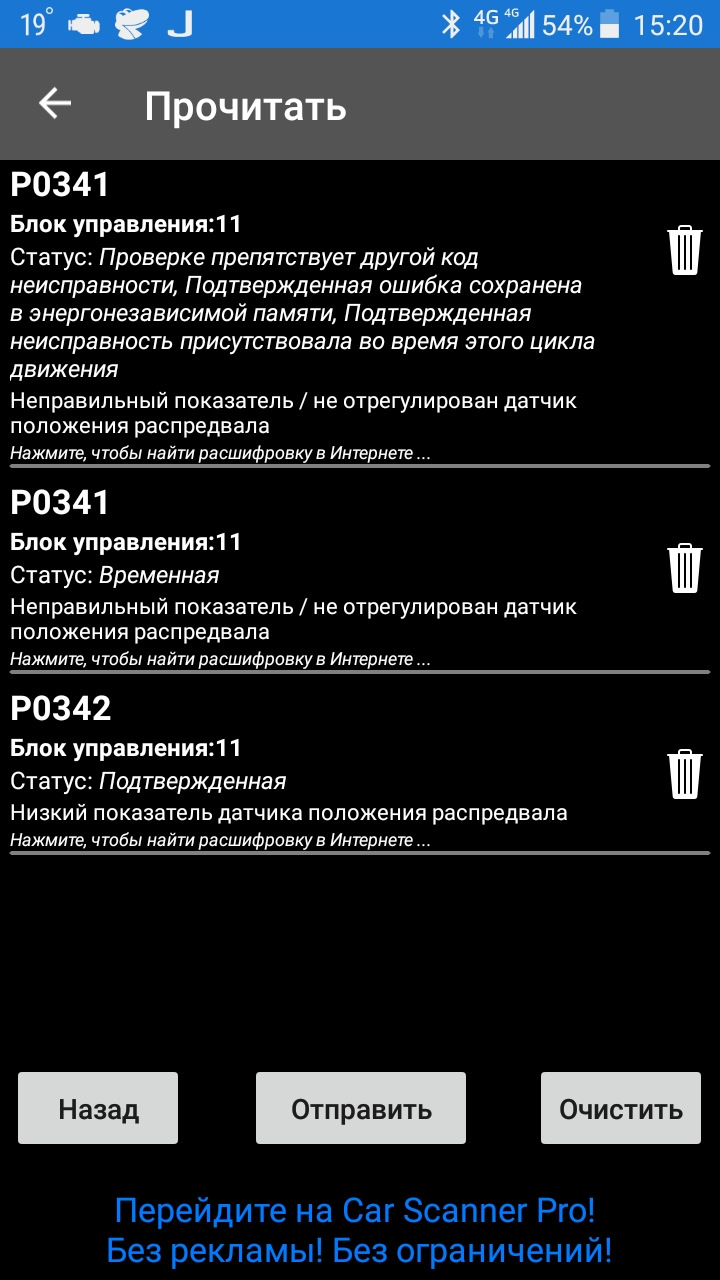

Сразу сделал диагностику движка.

Ошибки Р0341 и Р0342 про них я и так знал, что под замену датчик распредвала.

На момент написания записи датчик заменен.

На этом все, спасибо за внимание, до скорых встреч в эфире.

⏰Время чтения: 5 мин.

Приветствую Друзей и Гостей сайта🖐

Рассмотрим выбор бюджетного адаптера (сканера) для компьютерной диагностики автомобиля своими руками.

Сканеров существует великое множество, но нам нужно выбрать наиболее подходящий и функциональный.

Также будем учитывать бюджетность сканеров, чтобы приобрести недорогой и подходящий для простого автолюбителя.

Поэтому вариантов, на самом деле, остается не так уж и много.

🔔Как выбрать сканер для диагностики

В зависимости от Ваших потребностей на данный момент существует два пути, которые мы и рассмотрим по порядку:

📌ELM 327

📌VAG COM KKL 409.1

Поехали.

🔔Адаптер ELM327

✔ ELM 327 поддерживает все известные протоколы ODB2 и совместим со множеством диагностических программ. Интерфейс связи с персональным компьютером — usb.

Также существуют адаптеры ELM 327 c возможностью подключения через Bluetooth или Wifi, то есть, если у Вас, допустим, есть смартфон на операционной системе android, тогда установив приложение из Play market (очень большой выбор приложений), Вы сможете следить за режимами работы двигателя без ноутбука и кабелей.

Данные будут передаваться от адаптера к смартфону по Bluetooth или Wifi. Очень удобно!

Но у ЕЛМ 327 есть два очень больших недостатка.

✅Во-первых, он не работает с программой Chevrolet Explorer. Это популярная программа у владельцев автомобилей Chevrolet/Daewoo.

✅Во-вторых, он не «видит» подушки безопасности и АБС, поэтому Вы сможете проводить диагностику только системы управления двигателем. А это, согласитесь, не очень функционально. Поэтому я рекомендую второй вариант.

🚩Ещё раз повторю — все адаптеры ELM не работают с программой Chevrolet Explorer!!!

📢Внимание! При помощи небольшого приложения для смартфонов с операционной системой Андроид можно читать и удалять ошибки. А также выполнять сброс адаптаций при помощи адаптера ELM327!

⭐Данное приложение можно скачать на странице Сброс адаптаций ЕЛМ327

⚡Примечание! Адаптеры ELM327 бывают нескольких версий. Необходимо покупать только версию 1.5! В конце страницы будут ссылки именно на такие адаптеры.

➕Основное преимущество данных адаптеров — универсальность, миниатюрные размеры и беспроводная передача данных.

🔔K—Line адаптер KKL VAG COM 409.1

✔ Эти адаптеры предназначены для диагностики блоков управления автомобилей Volkswagen , AUDI, SEAT, SKODA, Opel, Volvo, Alfa-Romeo, ВАЗ, ГАЗ по K-линиям, а также все остальные автомобили поддерживающие протоколы: ISO 9141-1,ISO 9141-2,ISO 14230.

Чтобы избежать проблем необходимо уточнить у продавца на каком чипе собран адаптер!

🚩Предпочтительнее купить адаптер на чипе FTDI!

➕Данный адаптер прекрасно работает с программой Chevrolet Explorer. А если оснастить его переключателем, тогда он сможет подключаться к блоку управления подушками безопасности и к блоку АБС.

✅Ниже Вы сможете купить адаптер с уже установленным переключателем

Если Вы купили адаптер KKL VAG COM409.1 и хотите диагностировать систему АБС и систему подушек безопасности, тогда у Вас два пути:

📌Самостоятельно установить переключатель, чтобы он производил коммутацию между 7, 12 и 13 выводом адаптера

📌Просто спаять между собой выводы 7, 12 и 13, как показано на фото. Спаиваем 12 и 13 контакт, а затем проводом соединяем с 7 контактом

✔ Работать будут оба варианта, но во втором случае может наблюдаться нестабильная передача данных. Особенно при большом количестве выбранных параметров.

Но лично моё мнение — это всё-таки использование полноценного переключателя. Потому что, когда у нас все 3 контакта замкнуты, то мы фактически замыкаем 11-й контакт блока управления тормозной системы и 9-й контакт блока управления подушками безопасности с 5-м контактом блока иммобилайзера, что, как мне кажется, не совсем правильно.

Далее более подробно об установке переключателя

🔔Доработка K—Line адаптера для диагностики АБС и подушек безопасности

Если Вы собираетесь проводить диагностику только системы управления двигателем (силовой установки) и не собираетесь это делать с другими системами ( АБС и подушки безопасности), то базовый адаптер без переключателя Вас вполне устроит. А если Вам важна диагностика не только двигателя, то адаптер придётся доработать.

Дело в том, что в разъеме диагностики ODB2 показания двигателя снимаются с 7-го контакта колодки, а АБС и подушки безопасности с 12-го и 13-го соответственно.

Поэтому необходимо установить переключатель между этими контактами, чтобы переподключаться к тому или иному контакту колодки диагностики.

Другими словами, и более понятно это можно объяснить так — на плате адаптера есть только один сигнальный вход. А у автомобиля три сигнальных выхода (силовая установка — 7 контакт, АБС — 12 контакт и подушки безопасности — 13 контакт). И нам необходимо тот единственный вход адаптера подключать к колодке диагностики, в зависимости от необходимости, либо к выходу силовой установки, либо к выходу АБС, либо к выходу подушек.

💎Большинство магазинов продают адаптеры уже с переключателями, но немного дороже. В конце статьи есть ссылки на продавцов.

Вот схема переделки

Также был поднят вопрос о последовательности действий при подключении адаптера. Как выяснилось, на этом этапе также возникают вопросы и проблемы с тем, что диагностическая программа отказывается «видеть» адаптер. Честно сказать, у меня таких проблем никогда не возникало и у меня нет чёткого алгоритма, что подключать и в каком порядке. Всегда всё работает, в независимости от последовательности действий. Поэтому возможно дело связано с программным обеспечением и драйверами, установленными в каждом конкретном случае.

✔ В связи с этим, я предлагаю скачать драйвера для адаптера на чипе FTDI, которыми пользуюсь лично я. Возможно это решит Вашу проблему. Скачать драйвера можно на следующем шаге, связанным с установкой драйверов. Либо скачать прямо сейчас — Driver

🔔Схема K—Line адаптера

Также предлагаю примерную схему k-line адаптера

🔔Распиновка K—Line адаптера KKL VAG-COM409.1

Кому интересно, сделал фото, как считаются контакты K-Line адаптера

Распиновка k-line адаптера

🔔Купить ELM327

Покупать данные адаптеры дешевле прямо в Китае. Цены ниже и доставка бесплатная.

Вот продавцы, у которых я лично покупал проверенные адаптеры:

✅Купить диагностический универсальный адаптер ELM327 OBD2 Bluetooth (подходит к ПК и смартфонам по блютус, но диагностирует только двигатель)

🔔Купить K—Line адаптер KKL VAG COM409.1

✅Купить k-line адаптер для диагностики (подходит для работы с программой Chevrolet Explorer).

✅Купить k-line адаптер для диагностики с переключателем (подходит для работы с программой Chevrolet Explorer для диагностики не только двигателя, но и АБС с подушками)

🚩По ссылке два адаптера на чипах FT232RL и FT232RQ. Какой брать? По большому счету, без разницы. У меня оба этих адаптера прекрасно работают. FT232RL у меня почти 10 лет, а FT232RQ около двух лет. Можете взять FT232RL, как проверенный временем

⚡Если не знаете как покупать на Алиэкспресс, то я набросал статью в помощь Как покупать на Алиэкспресс

🔔Видео о выборе адаптера для диагностики автомобиля

Предыдущий шаг — Общие сведения о диагностике автомобиля

Следующий шаг — Установка драйверов адаптера для диагностики автомобиля

Главная страница раздела диагностики

В общем был мною заказан кабель у китайцев, на Ebay, который уже с переключателем на ABS, SRS, чтобы не паять ничего, пока ждал этот кабель, договорился с fixxxer66 с покупкой у него кабеля, который только на двигатель, был в Екатеринбурге, и встретился с ним, забрал кабель на тест, дома разобрался с программой Chevrolet Explorer v1.7, ну как сказать разобрался, подружил кабель, двигатель и нетбук, однако не смог разобраться по какому принципу устанавливать «калибровка расхода топлива», оставил в том значении, что было т.е. 2.0, установил объем бака 63 литра (вроде такой), все хорошо, все показатели по двигателю, какие только душе угодно, однако расстроился, что не узнать реальный расход топлива, однако путем нехитрых вычислений, получил, что при средней скорости 140 км/ч по дороге Алапаевск — Екатеринбург четыре пассажира кроме меня, на колесах R17, 150000 км примерно, было потрачено ровно 15 литров, т.е. расход составил 10 л/100 км, меня устраивает.

На следующий день расплатился с fixxxer66 2 литрами пива, которое он сказал, вкусное кстати, пробовал, и стал ждать кабеля, который уже ехал ко мне из Гонконга. (заказал и оплатил 09.04.2014, вылетел из Гонконга 12.04.2014, получил на почте дома 25.04.2014 быстро да)

Когда забрал кабель, сразу же по приезду домой, проверил его, работает диагностика двигателя и ABS, диагностика SRS не работает, нужно проверить правильность соединения контактов переключателя, нужен 13 пин, только где он этот пин?

разобрал этого негодяя

Дело в том, что я скинул все возможные ошибки двигателя, в том числе которые делал сам для проверки, в системе ABS ошибок не было, осталась только ошибка системы SRS, лампа подушек на приборной панели не мигает положенные 6 раз, а горит некоторое время, подозреваю, что просто плохой контакт на каком нибудь соединении, но вот только на каком? В связи с чем нужен совет что и куда перепаивать конкретно на моем кабеле, подскажите пожалуйста

🥇Лучший адаптер для диагностики автомобиля

Приветствую Друзей и Гостей сайта🖐

Рассмотрим выбор бюджетного адаптера (сканера) для компьютерной диагностики автомобиля своими руками.

Адаптеров существует великое множество, но нам нужно выбрать наиболее подходящий и функциональный.

Также будем учитывать бюджетность адаптеров, чтобы приобрести недорогой и подходящий для простого автолюбителя.

Поэтому вариантов, на самом деле, остается не так уж и много.

🔔Как выбрать адаптер для диагностики

В зависимости от Ваших потребностей на данный момент существует два пути, которые мы и рассмотрим по порядку:

🔔Адаптер ELM327

✔ ELM 327 поддерживает все известные протоколы ODB2 и совместим со множеством диагностических программ. Интерфейс связи с персональным компьютером — usb.

Также существуют адаптеры ELM 327 c возможностью подключения через Bluetooth или Wifi, то есть, если у Вас, допустим, есть смартфон на операционной системе android, тогда установив приложение из Play market (очень большой выбор приложений), Вы сможете следить за режимами работы двигателя без ноутбука и кабелей.

Данные будут передаваться от адаптера к смартфону по Bluetooth или Wifi. Очень удобно!

Но у ЕЛМ 327 есть два очень больших недостатка.

✅Во-первых, он не работает с программой Chevrolet Explorer. Это популярная программа у владельцев автомобилей Chevrolet/Daewoo.

✅Во-вторых, он не «видит» подушки безопасности и АБС, поэтому Вы сможете проводить диагностику только системы управления двигателем. А это, согласитесь, не очень функционально. Поэтому я рекомендую второй вариант.

🚩Ещё раз повторю — все адаптеры ELM не работают с программой Chevrolet Explorer.

📢Внимание! При помощи небольшого приложения для смартфонов с операционной системой Андроид можно читать и удалять ошибки. А также выполнять сброс адаптаций при помощи адаптера ELM327!

⭐Данное приложение можно скачать на странице Сброс адаптаций ЕЛМ327

⚡Примечание! Адаптеры ELM327 бывают нескольких версий. Необходимо покупать только версию 1.5! В конце страницы будут ссылки именно на такие адаптеры.

➕Основное преимущество данных адаптеров — универсальность, миниатюрные размеры и беспроводная передача данных.

🔔K—Line адаптер KKL VAG COM 409.1

✔ Эти адаптеры предназначены для диагностики блоков управления автомобилей Volkswagen , AUDI, SEAT, SKODA, Opel, Volvo, Alfa-Romeo, ВАЗ, ГАЗ по K-линиям, а также все остальные автомобили поддерживающие протоколы: ISO 9141-1,ISO 9141-2,ISO 14230.

Чтобы избежать проблем необходимо уточнить у продавца на каком чипе собран адаптер!

🚩Предпочтительнее купить адаптер на чипе FTDI!

➕Данный адаптер прекрасно работает с программой Chevrolet Explorer. А если оснастить его переключателем, тогда он сможет подключаться к блоку управления подушками безопасности и к блоку АБС.

✅Ниже Вы сможете купить адаптер с уже установленным переключателем

Если Вы купили адаптер KKL VAG COM409.1 и хотите диагностировать систему АБС и систему подушек безопасности, тогда у Вас два пути:

📌Самостоятельно установить переключатель, чтобы он производил коммутацию между 7, 12 и 13 выводом адаптера

📌Просто спаять между собой выводы 7, 12 и 13, как показано на фото. Спаиваем 12 и 13 контакт, а затем проводом соединяем с 7 контактом

✔ Работать будут оба варианта, но во втором случае может наблюдаться нестабильная передача данных. Особенно при большом количестве выбранных параметров.

Но лично моё мнение — это всё-таки использование полноценного переключателя. Потому что, когда у нас все 3 контакта замкнуты, то мы фактически замыкаем 11-й контакт блока управления тормозной системы и 9-й контакт блока управления подушками безопасности с 5-м контактом блока иммобилайзера, что, как мне кажется, не совсем правильно.

Далее более подробно об установке переключателя

🔔Доработка K—Line адаптера для диагностики АБС и подушек безопасности

Если Вы собираетесь проводить диагностику только системы управления двигателем (силовой установки) и не собираетесь это делать с другими системами ( АБС и подушки безопасности), то базовый адаптер без переключателя Вас вполне устроит. А если Вам важна диагностика не только двигателя, то адаптер придётся доработать.

Дело в том, что в разъеме диагностики ODB2 показания двигателя снимаются с 7-го контакта колодки, а АБС и подушки безопасности с 12-го и 13-го соответственно.

Поэтому необходимо установить переключатель между этими контактами, чтобы переподключаться к тому или иному контакту колодки диагностики.

Другими словами, и более понятно это можно объяснить так — на плате адаптера есть только один сигнальный вход. А у автомобиля три сигнальных выхода (силовая установка — 7 контакт, АБС — 12 контакт и подушки безопасности — 13 контакт). И нам необходимо тот единственный вход адаптера подключать к колодке диагностики, в зависимости от необходимости, либо к выходу силовой установки, либо к выходу АБС, либо к выходу подушек.

💎Большинство магазинов продают адаптеры уже с переключателями, но немного дороже. В конце статьи есть ссылки на продавцов.

Также был поднят вопрос о последовательности действий при подключении адаптера. Как выяснилось, на этом этапе также возникают вопросы и проблемы с тем, что диагностическая программа отказывается «видеть» адаптер. Честно сказать, у меня таких проблем никогда не возникало и у меня нет чёткого алгоритма, что подключать и в каком порядке. Всегда всё работает, в независимости от последовательности действий. Поэтому возможно дело связано с программным обеспечением и драйверами, установленными в каждом конкретном случае.

✔ В связи с этим, я предлагаю скачать драйвера для адаптера на чипе FTDI, которыми пользуюсь лично я. Возможно это решит Вашу проблему. Скачать драйвера можно на следующем шаге, связанным с установкой драйверов. Либо скачать прямо сейчас — Driver

🔔Схема K—Line адаптера

Также предлагаю примерную схему k-line адаптера

🔔Распиновка K—Line адаптера KKL VAG-COM409.1

Кому интересно, сделал фото, как считаются контакты K-Line адаптера

Распиновка k-line адаптера

🔔Купить ELM327

Покупать данные адаптеры дешевле прямо в Китае. Цены ниже и доставка бесплатная.

Вот продавцы, у которых я лично покупал проверенные адаптеры:

✅Купить диагностический универсальный адаптер ELM327 OBD2 Bluetooth (подходит к ПК и смартфонам по блютус, но диагностирует только двигатель)

🔔Купить K—Line адаптер KKL VAG COM409.1

✅Купить k-line адаптер для диагностики (подходит для работы с программой Chevrolet Explorer).

✅Купить k-line адаптер для диагностики с переключателем (подходит для работы с программой Chevrolet Explorer для диагностики не только двигателя, но и АБС с подушками)

🚩По ссылке два адаптера на чипах FT232RL и FT232RQ. Какой брать? По большому счету, без разницы. У меня оба этих адаптера прекрасно работают. FT232RL у меня почти 10 лет, а FT232RQ около двух лет. Можете взять FT232RL, как проверенный временем

⚡Если не знаете как покупать на Алиэкспресс, то я набросал статью в помощь Как покупать на Алиэкспресс

🔔Видео о выборе адаптера для диагностики автомобиля
