[Материнская плата] Возможные Q-CODE(коды ошибок) и их устранение

Пожалуйста, проверьте, поддерживает ваша плата Q-CODE или нет:

С помощью распространенных Q-CODE можно определить распрестраненные проблемы при установке компонентов в материнскую плату.

Пожалуйста, следуйте таблице Q-CODE ниже для устранения неисправности:

Распространенные Q-CODE для плат на базе Intel	Распространенные Q-CODE для плат на базе AMD	ошибка CPU	ошибка памяти	ошибка графической карты	Другое
00，D0		V
53，55	F9		V
D6				V
	B0，99，15，53，	V	V
	D6		V	V
	00，19，30，40，55	V	V	V
A0，A2	A0，A2				Ненормальная загрузка устройства
B2	B2				Внешнее устройство работает неверно
A9	A9				Загрузка в BIOS
AA	AA				Загрузка в систему

Устранение неполадок с CPU

1. Войдите в ASUS Центр-загрузки для проверки совместимости вашей платы и процессора：

a.  Введите наименование модели платы в поисковой строке (Например: ROG CROSSHAIR VII HERO), затем выберите ее из выпадающего меню и нажмите.

b.  Пожалуйста, нажмите на  [Поддержка Процессора/ Память], как показано ниже:

c.  Кликните на [Поддержка процессоров] и проверьте, есть ваш CPU в списке совместимости QVL или нет, также проверьте версию BIOS рекомендуемую к установке (версия должна быть такой, как указана или новее).

2. Попробуйте переустановить CPU и проверьте контакты CPU на наличие грязи. Если они имеются, очистите контакты.

3. Проверьте CPU контакты на наличие повреждений. Если они имеются, пожалуйста, замените на новый процессор.

Устранение неисправности с памятью

1. Переустановите планку памяти, и убедитесь, что она подключена верно и до конца.

Неверная установка:

Верная установка:

2.  Проверьте, не загрязнены ли контакты памяти или слот на материнской плате как показано ниже. Если да, очистите и попробуйте снова.

3.  Если вы используете 2 и более планок, попробуйте подключить хотя бы одну планку и загрузитесь с ней. Если система запускается хотя бы с одной планкой памяти, попробуйте каждую из них по отдельности, чтобы выявить неисправную планку.

4.  Предлагаемые конфигурации памяти смотрите в руководстве пользователя вашей модели, как показано на рисунке ниже, затем повторите попытку:

Можете воспользоваться ссылкой: Какс качать руководство

5.  Если проблема не может быть решена после выполнения шагов 1–4, замените на заведомо исправную память и повторите попытку.

Устранение неполадок с графической картой

1.  Интегрированная графика (встроенная) выходит из строя. Пожалуйста, попробуйте переустановить процессор

2.  Неправильный вывод на экран дополнительной видеокарты:

a. Попробуйте переустановить видеокарту

b. Проверьте, нет ли грязи на контакте PCI-E материнской платы или контакте видеокарты, как показано на рисунке ниже. Если да, очистите их и попробуйте еще раз



c. Если внешняя графическая карта имеет интерфейс питания, убедитесь, что интерфейс питания правильно подключен, как показано ниже:

d.  Если ваша проблема не может быть решена после выполнения шагов a ~ c, замените на исправную видеокарту и повторите попытку.

Устранение неполадок загрузки

1.  Пожалуйста, повторно подключите кабель SATA к материнской плате и жесткому диску соответственно.

2.  Если установлен M.2 SSD, снова подключите M.2 SSD и убедитесь, что винт M.2 заблокирован.

3. Проверьте, нет ли грязи на позолоченных контактах M.2 SSD или M.2 слота материнской платы, как показано на изображении ниже. Если обнаружена грязь, очистите контакты и попробуйте еще раз.

4.  Если шаги 1–3 не могут решить вашу проблему, замените на исправный кабель SATA, порт SATA или жесткий диск SATA (M.2 SSD) и повторите попытку.

Устранение неполадок с внешними устройствами

1.  Выключите питание и удалите все внешние устройства (например, карту PCI-E, карту Raid и т. д.) от материнской платы.

2.  Затем попробуйте перезагрузить компьютер. Если он включается, проблема может быть в удаленных внешних устройствах. Повторно подключайте внешние устройства одно за другим, пока не обнаружите, какое внешнее устройство или кабель вызывает проблему.

Проблема загрузки в BIOS

 Если CODE — A9, значит компьютер вошел в BIOS

1. Если монитор неисправен, выполните следующие действия для устранения неполадок:

a.  Убедитесь, что монитор подключен правильно, и убедитесь, что световой индикатор монитора горит, что означает, что кабель питания монитора подключен правильно. Убедитесь, что внешний кабель питания подключен нормально. Пожалуйста, попробуйте включить, выключить, проверьте, может ли монитор отображать. Если вы выключаете и включаете монитор, на мониторе отображается «нет сигнала», это означает, что монитор подключен верно.

b. Убедитесь, что сигнальный кабель (VGA / DVI / HDMI / DisplayPort) правильно подключен к монитору, а также убедитесь, что другой конец сигнального кабеля подключен к выходу дисплея (видеокарта) компьютера. Попробуйте снова подключить кабель дисплея с двух сторон и убедитесь, что все контакты не погнуты.

c. Убедитесь, что изображение на мониторе правильное. Например, если он в настоящее время подключен к компьютеру через интерфейс HDMI, вы должны выбрать выход дисплея монитора как выход дисплея HDMI.

d. Замените кабель того же типа (VGA / DVI / HDMI / DisplayPort) для повторной проверки.

e. Подключите монитор к другому компьютеру и убедитесь, что монитор работает нормально, чтобы устранить проблему с монитором.

2. Если на мониторе отображается BIOS, следуйте инструкциям Устранение неполадок загрузки, проверьте жесткий диск или SSD на исправность.

Вопросы и ответы：

Q1.Как узнать, поддерживает плата Q-CODE или нет?

A1: Вы можете проверить следующие три варианта:

Вариант 1: проверьте наличие Q-кода на материнской плате, который обычно находится на левом верхнем или нижнем крае материнской платы, как показано на рисунке ниже:

Вариант 2. Войдите в ASUS Центр-загрузок, скачайте руководство пользователя и проверьте там ASUS Q-CODE

1)  Нажмите на   , затем введите название модели материнской платы (например, ROG MAXIMUS IX FORMULA), выберите название модели в выпадающем меню, как показано ниже:

2)  Нажмите [Характеристики], найдите [Special Features]- [ASUS Q-Design], и проверьте, есть ли параметр [ASUS Q-CODE]

Вариант 3. Войдите в ASUS Центр-загрузок, скачайте руководство пользователя и проверьте там ASUS Q-CODE

Скачайте мануал

1) Введите название модели материнской платы (например, ROG CROSSHAIR VII HERO), затем выберите название модели в раскрывающемся списке, как показано ниже:

2)  Нажмите [Руководства и документы]

3)  Нажмите [Руководство пользователя], найдите User’s Manual（English, затем нажмите [СКАЧАТЬ]):

4) Найдите [Special Features] — [ASUS Q-Design], и проверьте  [Q-CODE]

Q2: Что делать, если Qпроблема так и не решилась?

A2: Пожалуйста, попробуйте очистить CMOS, как это сделать описано тут: Как очистить CMOS

Если проблема по-прежнему не может быть устранена, свяжитесь с нами Служба поддержки

The most common Asus motherboard light code is 00, which means there is no error and that the system is starting up normally. Other common codes include:

• 50-54: Memory initialization errors
• 55: Memory not installed
• 56-57: Invalid CPU type or speed/CPU mismatch
• 62: Installation of the PCH Runtime Services
• 76: PCH DXE Initialization (PCH Module Specific)
• 99: Super IO Initialization
• A0: IDE Initialization Is Started
• A2: IDE Detect

Other common Asus Motherboard Light Codes include the BOOT_DEVICE_LED, VGA_LED, DRAM_LED, and CPU_LED. These four post-state LEDs will indicate if there is a fault stopping the BIOS from Posting. Most newer ASUS motherboards (the B250F, for example) have, other than the RGB LEDs, four solid- 4 post-state LED indicators designed close to the 24-pin connector and a standby power LED next to the SATA ports.

If you see one of these codes, you can try troubleshooting the problem by following the instructions in this article.

In this article, you will learn about ASUS motherboard light codes, their meaning, and the required troubleshooting steps for these LED codes.

Most Common Asus Light Q-Codes and Meaning

Code	Description
00	Not used
01	Power on. Reset type detection (soft/hard).
02	AP initialization before microcode loading
03	System Agent initialization before microcode loading
04	PCH initialization before microcode loading
06	Microcode loading
07	AP initialization after microcode loading
08	System Agent initialization after microcode loading
09	PCH initialization after microcode loading
0A	Initialization after microcode loading
0B	Cache initialization
0C – 0D	Reserved for future AMI SEC error codes
0E	Microcode not found
0F	Microcode not loaded
10	PEI Core is started
11 – 14	Pre-memory CPU initialization is started
15 – 18	Pre-memory System Agent initialization is started
19 – 1C	Pre-memory PCH initialization is started
2B – 2F	Memory initialization
30	Reserved for ASL (see ASL Status Codes section below)
31	Memory Installed
32 – 36	CPU post-memory initialization
37 – 3A	Post-Memory System Agent initialization is started
3B – 3E	Post-Memory PCH initialization is started
4F	DXE IPL is started
50 – 53	Unspecified memory initialization error
54	Invalid memory type or incompatible memory speed
55	Memory not installed
56	Invalid CPU type or Speed
57	CPU mismatch
58	CPU self test failed or possible CPU cache error
59	CPU micro-code is not found or micro-code update is failed
5A	Internal CPU error
5B	Reset PPI is not available
5C – 5F	Reserved for future AMI error codes
E0	S3 Resume is stared (S3 Resume PPI is called by the DXE IPL)
E1	S3 Boot Script execution
E2	Video repost
E3	OS S3 wake vector call
E4 – E7	Reserved for future AMI progress codes
E8	S3 Resume Failed
E9	S3 Resume PPI not Found
EA	S3 Resume Boot Script Error
EB – EF	Reserved for future AMI error codes
F0	Recovery condition triggered by firmware (Auto recovery)
F1	Recovery condition triggered by user (Forced recovery)
F2	Recovery process started
F3	Recovery firmware image is found
F4	Recovery firmware image is loaded
F5 – F7	Reserved for future AMI progress codes
F8	Recovery PPI is not available
F9	Recovery capsule is not found
FA	Invalid recovery capsule
FB – FF	Reserved for future AMI error codes
60	DXE Core is started
61	NVRAM initialization
62	Installation of the PCH Runtime Services

63-67	CPU DXE initialization is started
68	PCI host bridge initialization
69	System Agent DXE initialization is started
6A	System Agent DXE SMM initialization is started
6B	System Agent DXE initialization (System Agent module specific)
6C	PCH DXE initialization is started
6D	PCH DXE SMM initialization is started
6E	PCH devices initialization
6F	PCH DXE Initialization (PCH module specific)
70	ACPI module initialization
71	CSM initialization
72	Reserved for future AMI DXE codes
73	Boot Device Selection (BDS) phase is started
74	Driver connecting is started
75	PCI Bus initialization is started
76	PCI Bus Hot Plug Controller Initialization
77	PCI Bus Enumeration
78	PCI Bus Request Resources
79	PCI Bus Assign Resources
7A	Console Output devices connect
7B	Console input devices connect
7C	Super IO Initialization
7D	USB initialization is started
7E	USB Reset
7F	USB Detect
90	USB Enable
91	Reserved for future AMI codes
92	IDE initialization is started
93	IDE Reset
94	IDE Detect
95	IDE Enable
96	SCSI initialization is started
97	SCSI Reset
98	SCSI Detect
99	SCSI Enable
9A	Setup Verifying Password
9B	Start of Setup
9C	Reserved for ASL (see ASL Status Codes section below)
9D	Setup Input Wait

9F	Reserved for future AMI codes
A0	IDE initialization is started
A1	IDE Reset
A2	IDE Detect
A3	IDE Enable
A4	SCSI initialization is started
A5	SCSI Reset
A6	SCSI Detect
A7	SCSI Enable
A8	Setup Verifying Password
A9	Start of Setup
AA	Reserved for ASL (see ASL Status Codes section below)
AB	Setup Input Wait

Code	Description
AC	Reserved for ASL (see ASL Status Codes section below)
AD	Ready To Boot event
AE	Legacy Boot event
AF	Exit Boot Services event
B0	Runtime Set Virtual Address MAP Begin
B1	Runtime Set Virtual Address MAP End
B2	Legacy Option ROM Initialization
B3	System Reset
B4	USB hot plug
B5	PCI bus hot plug
B6	Clean-up of NVRAM
B7	Configuration Reset (reset of NVRAM settings)
B8-BF	Reserved for future AMI codes
D0	CPU initialization error
D1	System Agent initialization error
D2	PCH initialization error
D3	Some of the Architectural Protocols are not available
D4	PCI resource allocation error. Out of Resources
D5	No Space for Legacy Option ROM
D6	No Console Output Devices are found
D7	No Console Input Devices are found
D8	Invalid password
D9	Error loading Boot Option (LoadImage returned error)
DA	Boot Option is failed (StartImage returned error)
DB	Flash update is failed
DC	Reset protocol is not available
0X01	System is entering S1 sleep state
0X02	System is entering S2 sleep state
0X03	System is entering S3 sleep state
0X04	System is entering S4 sleep state
0X05	System is entering S5 sleep state
0X10	System is waking up from the S1 sleep state
0X20	System is waking up from the S2 sleep state
0X30	System is waking up from the S3 sleep state
0X40	System is waking up from the S4 sleep state
0XAC	System has transitioned into ACPI mode. Interrupt controller is in PIC mode
0XAA	System has transitioned into ACPI mode. Interrupt controller is in APIC mode

How Do You Confirm Your Asus Motherboard Supports the Q-Led Indicator?

Before we dive into troubleshooting what these codes are, you should know that not all Asus motherboards are designed with light code. Especially for older Asus models, they may only have beep codes. So you should first verify that your unit supports LED debug codes.

There are three ways to check that your Asus motherboard supports Q-LED indicators:

• By inspecting your motherboard to find the Q-LED indicator interface
• By visiting the ASUS official website, and
• By checking the Asus user manual.

Check your motherboard

• Look at the area where you have the 24-pin power supply interface or memory slot on your motherboard to confirm if you can find the Q-LED indicator.
• If you see it there, then your Asus build supports the feature. However, some older models like Z97-mark_ S have their Q-LED light located on their respective slot (The VGA_LED light near the PCIE slot, for example)

Via the ASUS Official website

• You can check if your model supports ASUS Q-LED by looking at the official website.
• First, navigate to the search bar on the website and type in your model name.
• On the result page, you click “Specifications,” find “Special Features,” then “ASUS Q-Design”  Check if the ASUS Q-LED is supported for the model.

Via User Manual

• You first want to download the user manual for your motherboard through the ASUS Support Center.
• On the page, input your model name, and select “Manual & Document.”
• Then, you click “Manual,” find your model in Manual (English), and download it.
• On the manual, search for “Special features > ASUS Q-Design > Q-LED

Now that you’ve verified that your Asus motherboard supports Q-LED codes, you can now learn about the various Asus motherboard light codes and how to debug them.

Asus Motherboard Light Codes – Meaning & Fixes

DRAM light (quick flashing on the Power LED)

If your Q-LED indicators have quick flashing on the power LED or show the DRAM light, try the following steps to solve the problem:

Step 1: Remove the power cord

Step 2: Confirm your memory card is fully installed or try to re-install it. While you try to re-install it, clean the memory card fingers and the slot on the motherboard if necessary.

Step 3: You can also follow the recommended memory configurations in your user manual to change your memory to other slots.

If the light continues to flash after you have completed the preceding steps, you must replace your DRAM with one from the support list (QVL list) of your motherboard, which is available from the Asus support site.

VGA light (Slow flashing on Power LED)

If the VGA light is on or you find the power LED slowly flashing, consider trying the following debug fixes:

Step 1: Check and reconnect the display cable between your monitor and the VGA output. Before doing anything else, ensure the power cord is removed.

Step 2: Unplug the PCI-E power cable and the external graphics card

Step 3: Clean the graphics card fingers and slots before re-installing them back

Step 4: Reconnect the display cable to your monitor and the VGA output and see if the problem is solved.

Meanwhile, if you use a newer Asus motherboard model, check on the AMD website to see if your CPU supports the integrated graphics display.

Boot light (Super slow flashing on Power LED)

If the BOOT light is on or the power LED is flashing super slowly (8-second blinking sequence, for example), it means something went wrong during the system booting process. To solve the issue, follow these steps:

Step 1: Go to the Advance mode in BIOS and check if your booting device is there and in the first booting priority

Step 2: Turn off the system and remove the power and confirm the boot device is well installed

Step 3: Also consider removing your HDD, SSD, or M.2 SSD, clean and re-install them back to check if there are any damaged parts

If your booting device is not working anymore, change it and try again.

CPU light

When the CPU light remains in the Q-LED indicators, follow these debugging steps:

Step 1: First, remove the power cord, loosen the four cooler pins, and remove the cooler without pulling the CPU out of the heatsink

Step 2: Flip the retention arm to loosen the metal clamp that holds the CPU in place

Step 3: Lift the socket lid

Step 4: Use two fingers to lift the CPU out of its socket. Lift it directly upward and take the CPU out.

Step 5: Check and clean the CPU contacts if there is any dust on them. You can also check whether the CPU pins are bent or not.

If they are damaged, you will have to contact Asus customer service for the repair process.

Step 6: Matching the nubbins in the corner of the CPU socket can help you place the CPU back easily

Step 7: Install your cooler firmly and properly in the right position.

If, after trying the above steps, the CPU light remains on, you can consider upgrading your BIOS to the latest version via the Asus website. Also, confirm that your CPU is on the CPU support list for your motherboard.

How do I disable the Q-Code LED light on my Asus motherboard?

You can also disable the LED code light on your Asus motherboard. You’d have the motivation to do this when the light keeps coming on, even when there is no issue with your motherboard.

First, make sure you have the latest BIOS version installed on your computer. Then follow these steps:

Step 1: Restart your system and load it into your BIOS

Step 2: Click the AURA ON/OFF (F4) button in the upper-right corner of the screen. This will pop up four different lighting options, each with their own

Step 3: You can use “Stealth Mode” to turn everything off, but if you like to use the hardware RGB lighting (using Aura), then there are no issues.

The stealth mode, however, will disable every LED on the motherboard except the red Q-Code LED, which will still be functional.

If you want to disable the red light code, follow these steps:

Step 1: Switch to the Advanced tab on the BIOS

Step 2: Click ROG Effects.

Step 3: There are two motherboard LED options on this page, but only change the Onboard LED to Disabled for the remaining LEDs to be disabled. Also, change the Q-Code LED function to disabled after posting.

Step 4: Save the settings by clicking Exit in the top right corner

Step 5: Save Changes and Reset

Once you accept the change, your computer will reboot normally with all the changes active.

P.S.: Even after disabling ASUS light codes on your motherboard, you may still notice some tiny LEDs on the board, but you will barely notice them – they are less distracting (that’s even when they are not covered by cables or overshadowed by other hardware.

In Summary

ASUS motherboards are designed with four solid-state LED indicators, usually near the 24-pin connector (CPU_LED) and a standby power LED next to the SATA ports.

These light codes are BOOT_DEVICE_LED, VGA_LED, DRAM_LED, and CPU_LED; they all have different meanings and debugging steps. Their function is to indicate when there is a fault stopping the BIOS from posting.

However, most older or cheaper motherboards usually don’t have any sort of debug code displays, so they use beeps instead.

Основные Qcode / Q-code / Post коды для плат ASUS

Если на дисплее вашей платы отобразился Q-Code, вы можете обратиться к таблице ниже и ознакомиться с описанием Qcode и статуса системы.

Таблица также представлена в руководстве пользователя.


QCode / Q-code	Описание
00	Не используется
01	Включено. Обнаружен сброс параметров (программный/аппаратный).
02	AP инициализация перед загрузкой микрокода
03	Инициализация системного агента перед загрузкой микрокода
04	PCH инициализация перед загрузкой микрокода
06	Загрузка микрокода
07	AP инициализация после загрузки микрокода
08	Инициализация системного агента после загрузки микрокода
09	PCH инициализация после загрузки микрокода
0A	Инициализация после загрузки микрокода
0B	Инициализация Кэша
0C-0D	Зарезервировано для будущих кодов ошибок AMI SEC.
0E	Микрокод не найден
0F	Микрокод не загружен
10	PEI Core запущен
11-14	Запущена инициализация CPU до памяти
15-18	Предварительная инициализация системного агента памяти запущена
19-1C	Запущена инициализация PCH памяти
2B-2F	Инициализация памяти запущена
29	Тренинг памяти (только на серии плат X299)
30	Зарезервировано для ASL
31	Установлена память
32-36	CPU инициализация памяти
37-3A	Запущена инициализация системного агента после памяти
3B-3E	Инициализация PCH после запуска памяти
4F	Запущена DXE IPL
50-53	Ошибка инициализации памяти. Неверный тип памяти или несовместимая скорость памяти
54	Неопределенная ошибка инициализации памяти
55	Память не установлена
56	Неверный тип процессора или скорость
57	Несоответствие процессора
58	Сбой самопроверки процессора или возможная ошибка кэша
59	Микрокод ЦП не найден или обновление микрокода не выполнено
5A	Ошибка встроенного процессора
5B	Сброс PPI недоступен
5C-5F	Зарезервировано для будущих кодов ошибок AMI
E0	S3 возобновление запуска (S3 возобновление PPI вызывается DUX IPL)
E1	S3 выполнение загрузочного скрипта
E2	Видео репост
E3	OS S3 вектор вызова
E4-E7	Зарезервировано для будущих кодов прогресса AMI
E8	S3 ошибка резюме
E9	S3 резюме PPI не найдено
EA	S3 ошибка загрузочного скрипта
EB	S3 OS Wake ошибка
EC-EF	Зарезервировано для будущих кодов ошибок AMI
F0	Состояние восстановления вызвано прошивкой (Авто восстановление)
F1	Состояние восстановления, вызванное пользователем (принудительное восстановление)
F2	Процесс восстановления начался
F3	Образ прошивки восстановления найден
F4	Загружен образ восстановления
F5-F7	Зарезервировано для будущих кодов прогресса AMI
F8	Восстановление PPI недоступно
F9	Капсула восстановления не найдена
FA	Неверная капсула восстановления
FB-FF	Зарезервировано для будущих кодов ошибок AMI
60	DXE Core запущен
61	NVRAM инициализация
62	Установка PCH Runtime Services
63-67	Процесс инициализации DXE запущен
68	Инициализация моста хоста PCI
69	Инициализация DXE системного агента запущена
6A	Инициализация системного агента DXE SMM запущена
6B-6F	Инициализация DXE системного агента (зависит от модуля системного агента)
70	Начата инициализация PCH DXE
71	Инициализация PCH DXE SMM запущена
72	Инициализация устройств PCH
73-77	Инициализация PCH DXE (PCH модуль)
78	Инициализация модуля ACPI
79	CSM инициализация
7A-7F	Зарезервировано для будущих кодов AMI DXE
90	Начата фаза выбора загрузочного устройства (BDS)
91	Подключение драйвера запущено
92	Инициализация шины PCI начата
93	Инициализация контроллера горячей замены шины PCI
94	Перечисление шины PCI
95	Ресурсы для запроса шины PCI
96	Ресурсы шины PCI
97	Устройства консольного вывода подключаются
98	Подключите консольные устройства ввода
99	Инициализация Super IO
9A	USB запуск инициализации
9B	USB сброс
9C	USB обнаружен
9D	USB Вкл
9E-9F	Зарезервировано для будущих кодов AMI
A0	IDE запуск инициализации
A1	IDE сброс
A2	IDE обнаружен
A3	IDE Вкл
A4	SCSI запуск инициализации
A5	SCSI сброс
A6	SCSI обнаружен
A7	SCSI Вкл
A8	Настройка Проверочного пароля
A9	Начало настройки
AA	Зарезервировано для ASL
AB	Настройка входа ожидания
AC	Зарезервировано для ASL
AD	Готов к загрузке
AE	Событие Legacy Boot
AF	Событие Exit Boot Services
B0	Запуск настройки виртуального адреса MAP начат
B1	Запуск настройки виртуального адреса MAP завершено
B2	Инициализация устаревшего дополнительного ПЗУ
B3	Сброс системы
B4	USB горячее подключение
B5	замена шины PCI
B6	Очистка NVRAM
B7	Сброс конфигурации (сброс настроек NVRAM)
B8-BF	Зарезервировано для будущих кодов AMI
D0	CPU ошибка инициализации
D1	Ошибка инициализации системного агента
D2	PCH ошибка инициализации
D3	Некоторые из архитектурных протоколов недоступны
D4	Ошибка выделения ресурсов PCI. Вне ресурсов
D5	Нет места для устаревшего дополнительного ПЗУ
D6	Устройства консольного вывода не найдены
D7	Устройства консольного ввода не найдены
D8	Неверный пароль
D9	Ошибка загрузки Boot Option (ошибка возврата LoadImage)
DA	Не удалось запустить загрузочное устройство
DB	Не удалось обновить Flash
DC	Сброс протокола недоступен

Возможные Q-CODE(коды ошибок) и их устранение

Пожалуйста, проверьте, поддерживает ваша плата Q-CODE или нет:

С помощью распространенных Q-CODE можно определить распрестраненные проблемы при установке компонентов в материнскую плату.

Пожалуйста, следуйте таблице Q-CODE ниже для устранения неисправности:

Распространенные Q-CODE для плат на базе Intel	Распространенные Q-CODE для плат на базе AMD	ошибка CPU	ошибка памяти	ошибка графической карты	Другое
00，D0		V
53，55	F9		V
D6				V
	B0，99，15，53，	V	V
	D6		V	V
	00，19，30，40，55	V	V	V
A0，A2	A0，A2				Ненормальная загрузка устройства
B2	B2				Внешнее устройство работает неверно
A9	A9				Загрузка в BIOS
AA	AA				Загрузка в систему

Устранение неполадок с CPU

1. Войдите в ASUS Центр-загрузки для проверки совместимости вашей платы и процессора：

a.  Введите наименование модели платы в поисковой строке (Например: ROG CROSSHAIR VII HERO), затем выберите ее из выпадающего меню и нажмите.

b.  Пожалуйста, нажмите на  [Поддержка Процессора/ Память], как показано ниже:

c.  Кликните на [Поддержка процессоров] и проверьте, есть ваш CPU в списке совместимости QVL или нет, также проверьте версию BIOS рекомендуемую к установке (версия должна быть такой, как указана или новее).

2. Попробуйте переустановить CPU и проверьте контакты CPU на наличие грязи. Если они имеются, очистите контакты.

3. Проверьте CPU контакты на наличие повреждений. Если они имеются, пожалуйста, замените на новый процессор.

Устранение неисправности с памятью

1. Переустановите планку памяти, и убедитесь, что она подключена верно и до конца.

Неверная установка:

Верная установка:

2.  Проверьте, не загрязнены ли контакты памяти или слот на материнской плате как показано ниже. Если да, очистите и попробуйте снова.

3.  Если вы используете 2 и более планок, попробуйте подключить хотя бы одну планку и загрузитесь с ней. Если система запускается хотя бы с одной планкой памяти, попробуйте каждую из них по отдельности, чтобы выявить неисправную планку.

4.  Предлагаемые конфигурации памяти смотрите в руководстве пользователя вашей модели, как показано на рисунке ниже, затем повторите попытку:

Можете воспользоваться ссылкой: Какс качать руководство

5.  Если проблема не может быть решена после выполнения шагов 1–4, замените на заведомо исправную память и повторите попытку.

Устранение неполадок с графической картой

1.  Интегрированная графика (встроенная) выходит из строя. Пожалуйста, попробуйте переустановить процессор

2.  Неправильный вывод на экран дополнительной видеокарты:

a. Попробуйте переустановить видеокарту

b. Проверьте, нет ли грязи на контакте PCI-E материнской платы или контакте видеокарты, как показано на рисунке ниже. Если да, очистите их и попробуйте еще раз



c. Если внешняя графическая карта имеет интерфейс питания, убедитесь, что интерфейс питания правильно подключен, как показано ниже:

d.  Если ваша проблема не может быть решена после выполнения шагов a ~ c, замените на исправную видеокарту и повторите попытку.

Устранение неполадок загрузки

1.  Пожалуйста, повторно подключите кабель SATA к материнской плате и жесткому диску соответственно.

2.  Если установлен M.2 SSD, снова подключите M.2 SSD и убедитесь, что винт M.2 заблокирован.

3. Проверьте, нет ли грязи на позолоченных контактах M.2 SSD или M.2 слота материнской платы, как показано на изображении ниже. Если обнаружена грязь, очистите контакты и попробуйте еще раз.

4.  Если шаги 1–3 не могут решить вашу проблему, замените на исправный кабель SATA, порт SATA или жесткий диск SATA (M.2 SSD) и повторите попытку.

Устранение неполадок с внешними устройствами

1.  Выключите питание и удалите все внешние устройства (например, карту PCI-E, карту Raid и т. д.) от материнской платы.

2.  Затем попробуйте перезагрузить компьютер. Если он включается, проблема может быть в удаленных внешних устройствах. Повторно подключайте внешние устройства одно за другим, пока не обнаружите, какое внешнее устройство или кабель вызывает проблему.

Проблема загрузки в BIOS

 Если CODE — A9, значит компьютер вошел в BIOS

1. Если монитор неисправен, выполните следующие действия для устранения неполадок:

a.  Убедитесь, что монитор подключен правильно, и убедитесь, что световой индикатор монитора горит, что означает, что кабель питания монитора подключен правильно. Убедитесь, что внешний кабель питания подключен нормально. Пожалуйста, попробуйте включить, выключить, проверьте, может ли монитор отображать. Если вы выключаете и включаете монитор, на мониторе отображается «нет сигнала», это означает, что монитор подключен верно.

b. Убедитесь, что сигнальный кабель (VGA / DVI / HDMI / DisplayPort) правильно подключен к монитору, а также убедитесь, что другой конец сигнального кабеля подключен к выходу дисплея (видеокарта) компьютера. Попробуйте снова подключить кабель дисплея с двух сторон и убедитесь, что все контакты не погнуты.

c. Убедитесь, что изображение на мониторе правильное. Например, если он в настоящее время подключен к компьютеру через интерфейс HDMI, вы должны выбрать выход дисплея монитора как выход дисплея HDMI.

d. Замените кабель того же типа (VGA / DVI / HDMI / DisplayPort) для повторной проверки.

e. Подключите монитор к другому компьютеру и убедитесь, что монитор работает нормально, чтобы устранить проблему с монитором.

2. Если на мониторе отображается BIOS, следуйте инструкциям Устранение неполадок загрузки, проверьте жесткий диск или SSD на исправность.

Вопросы и ответы：

Q1.Как узнать, поддерживает плата Q-CODE или нет?

A1: Вы можете проверить следующие три варианта:

Вариант 1: проверьте наличие Q-кода на материнской плате, который обычно находится на левом верхнем или нижнем крае материнской платы, как показано на рисунке ниже:

Вариант 2. Войдите в ASUS Центр-загрузок, скачайте руководство пользователя и проверьте там ASUS Q-CODE

1)  Нажмите на   , затем введите название модели материнской платы (например, ROG MAXIMUS IX FORMULA), выберите название модели в выпадающем меню, как показано ниже:

2)  Нажмите [Характеристики], найдите [Special Features]- [ASUS Q-Design], и проверьте, есть ли параметр [ASUS Q-CODE]

Вариант 3. Войдите в ASUS Центр-загрузок, скачайте руководство пользователя и проверьте там ASUS Q-CODE

Скачайте мануал

1) Введите название модели материнской платы (например, ROG CROSSHAIR VII HERO), затем выберите название модели в раскрывающемся списке, как показано ниже:

2)  Нажмите [Руководства и документы]

3)  Нажмите [Руководство пользователя], найдите User’s Manual（English, затем нажмите [СКАЧАТЬ]):

4) Найдите [Special Features] — [ASUS Q-Design], и проверьте  [Q-CODE]

Q2: Что делать, если Qпроблема так и не решилась?

A2: Пожалуйста, попробуйте очистить CMOS, как это сделать описано тут: Как очистить CMOS

Если проблема по-прежнему не может быть устранена, свяжитесь с нами Служба поддержки

Зачем нужен BIOS:

1. При загрузке компьютера он проверяет наличие основного оборудования и его работоспособность. Если «сгорели», к примеру, оперативная память, процессор или иное необходимое для работы ПК устройство, BIOS подаст сигнал особым звуком (для каждого компонента набор сигналов будет разным).

2. BIOS загружает загрузчик, который в свою очередь загружает ОС.

3. BIOS позволяет ОС взаимодействовать с периферийным оборудованием.

4. BIOS позволяет настраивать многие компоненты оборудования, следить за их состоянием, параметрами работы. Там сохраняются сделанные пользователем настройки, например актуальная дата и время, позволяет включать-выключать встроенное в материнскую плату оборудование.
Для определения вида BIOS  я рекомендую посмотреть на момент загрузки, обычно в верхней левой части экрана есть информация  о производителе и версии BIOS, либо зайти в настройки BIOS, как правило  нажимая несколько раз на клавишу Delete после включения ПК.

UEFI (BIOS)

Последовательность звуковых сигналов	Описание ошибки
1 короткий	Загрузка прошла успешно
2 коротких	Имеются не критичные ошибки.
3 длинных	Ошибку выдал контроллер клавиатуры
1 короткий + 1 длинный	Неисправна оперативная память
1 длинный + 2 коротких	Об ошибке сигнализирует видеокарта
1 длинный + 3 коротких	Ошибка видеопамяти
1 длинный + 9 коротких	Ошибка при чтении из ПЗУ
Непрерывные короткие сигналы	Неисправность блока питания или оперативной памяти
Непрерывные длинные гудки	Проблемы с ОЗУ
Попеременные длинный и короткий сигналы	Неисправность процессора
Непрерывающийся сигнал	Сигнализирует о проблемах с блоком питания

IBM BIOS.

Последовательность звуковых сигналов	Описание ошибки Bios
1 короткий	Успешный POST
1 сигнал и пустой экран	Неисправна видеосистема
2 коротких	Не подключен монитор
3 длинных	Неисправна материнская плата (ошибка контроллера клавиатуры)
1 длинный 1 короткий	Неисправна материнская плата
1 длинный 2 коротких	Неисправна видеосистема (Mono/CGA)
1 длинный 3 коротких	Неисправна видеосистема (EGA/VGA)
Повторяющийся короткий	Неисправности связаны с блоком питания или материнской платой
Непрерывный	Проблемы с блоком питания или материнской платой
Отсутствует	Неисправны блок питания, материнская плата, или динамик

Award BIOS

Последовательность звуковых сигналов	Описание ошибки
1 короткий	Успешный POST
2 коротких	Обнаружены незначительные ошибки. На экране монитора появляется предложение войти в программу CMOS Setup Utility и исправить ситуацию. Проверьте надежность крепления шлейфов в разъемах жесткого диска и материнской платы.
3 длинных	Ошибка контроллера клавиатуры
1 короткий 1 длинный	Ошибка оперативной памяти (RAM)
1 длинный 2 коротких	Ошибка видеокарты
1 длинный 3 коротких	Ошибка видеопамяти
1 длинный 9 коротких	Ошибка при чтении из ПЗУ
Повторяющийся короткий	Проблемы с блоком питания; Проблемы с ОЗУ
Повторяющийся длинный	Проблемы с ОЗУ
Повторяющаяся высокая-низкая частота	Проблемы с CPU
Непрерывный	Проблемы с блоком питания

AMI BIOS

Последовательность звуковых сигналов	Описание ошибки
1 короткий	Ошибок не обнаружено, ПК исправен
2 коротких	Ошибка чётности RAM или вы забыли выключить сканер или принтер
3 коротких	Ошибка в первых 64 КБ RAM
4 коротких	Неисправность системного таймера
5 коротких	Проблемы с процессором
6 коротких	Ошибка инициализации контроллера клавиатуры
7 коротких	Проблемы с материнской платой
8 коротких	Ошибка памяти видеокарты
9 коротких	Контрольная сумма BIOS неверна
10 коротких	Ошибка записи в CMOS
11 коротких	Ошибка кэша, расположенного на системной плате
1 длинный 1 короткий	Проблемы с блоком питания
1 длинный 2 коротких	Ошибка видеокарты (Mono-CGA)
1 длинный 3 коротких	Ошибка видеокарты (EGA-VGA)
1 длинный 4 коротких	Отсутствие видеокарты
1 длинный 8 коротких	Проблемы с видеокартой или не подключён монитор
3 длинных	Оперативная память — тест чтения/записи завершен с ошибкой. Переустановите память или замените исправным модулем.
Отсутствует и пустой экран	Неисправен процессор. Возможно изогнута(сломана) контактная ножка процессора. Проверьте процессор.
Непрерывный звуковой сигнал	Неисправность блока питания либо перегрев компьютера

AST BIOS

Последовательность звуковых сигналов	Описание ошибки
1 короткий	Ошибка при проверке регистров процессора. Неисправность процессора
2 коротких	Ошибка буфера клавиатурного контроллера. Неисправность клавиатурного контроллера.
3 коротких	Ошибка сброса клавиатурного контроллера. Неисправность клавиатурного контроллера или системной платы.
4 коротких	Ошибка связи с клавиатурой.
5 коротких	Ошибка клавиатурного ввода.
6 коротких	Ошибка системной платы.
9 коротких	Несовпадение контрольной суммы ПЗУ BIOS. Неисправна микросхема ПЗУ BIOS.
10 коротких	Ошибка системного таймера. Системная микросхема таймера неисправна.
11 коротких	Ошибка чипсета.
12 коротких	Ошибка регистра управления питанием в энергонезависимой памяти.
1 длинный	Ошибка контроллера DMA 0. Неисправна микросхема контроллера DMA канала 0.
1 длинный 1 короткий	Ошибка контроллера DMA 1. Неисправна микросхема контроллера DMA канала 1.
1 длинный 2 коротких	Ошибка гашения обратного хода кадровой развёртки. Возможно, неисправен видеоадаптер.
1 длинный 3 коротких	Ошибка в видеопамяти. Неисправна память видеоадаптера.
1 длинный 4 коротких	Ошибка видеоадаптера. Неисправен видеоадаптер.
1 длинный 5 коротких	Ошибка памяти 64K.
1 длинный 6 коротких	Не удалось загрузить векторы прерываний. BIOS не смог загрузить векторы прерываний в память
1 длинный 7 коротких	Не удалось инициализировать видеооборудование.
1 длинный 8 коротких	Ошибка видеопамяти.

Compaq BIOS

Звуки	Описание
1 короткий	Ошибок нет. Нормальная загрузка системы.
1 длинный 1 короткий	Ошибка контрольной суммы памяти CMOS BIOS. Возможно сел аккумулятор ROM.
2 коротких	Глобальная ошибка.
1 длинный 2 коротких	Ошибка инициализации видеокарты. Проверьте правильность установки видеокарты.
7 сигналов	Неисправность видеокарты AGP. Проверьте правильность установки.
1 длинный постоянный	Ошибка оперативной памяти, попробуйте перезагрузиться.
1 короткий 2 длинных	Неисправность оперативной памяти. Перезагрузитесь через Reset.

Quadtel BIOS

Последовательность звуковых сигналов	Описание ошибки
1 короткий	Ошибок не обнаружено, ПК исправен
2 коротких	CMOS RAM повреждена. Заменить IC если это возможно
1 длинный 2 коротких	Ошибка видеоадаптера. Неисправен видеоадаптер. Переустановите или замените адаптер
1 длинный 3 коротких	Один или несколько из периферийных контроллеров неисправен. Замените контроллеры и проведите повторное тестирование

Далее: Beep-коды представлены последовательностью звуковых сигналов. Например, 1-1-2 означает 1 звуковой сигнал, пауза, 1 звуковой сигнал, пауза, и 2 звуковых сигнала.

Dell BIOS

Последовательность звуковых сигналов	Описание ошибки
1-2	Не подключена видеокарта
1-2-2-3	Ошибка контрольной суммы ПЗУ BIOS
1-3-1-1	Ошибка обновления DRAM
1-3-1-3	Ошибка клавиатуры 8742
1-3-3-1	Неисправна память
1-3-4-1	Ошибка ОЗУ на линии xxx
1-3-4-3	Ошибка ОЗУ на младшем бите xxx
1-4-1-1	Ошибка ОЗУ на старшем бите xxx

Phoenix BIOS

Звуковые сигналы Phoenix BIOS состоят из нескольких серий коротких гудков, которые следуют с некоторым интервалом. Например, сигнал с кодом 1-2-3 будет звучать так: один короткий гудок, пауза, два коротких гудка, пауза, три коротких гудка.

Сигнал	Значение (расшифровка)
1-1-3	Ошибка при чтении данных из микросхемы встроенной памяти СМОS
1-1-4	Ошибка контрольной суммы микросхемы CMOS
1-2-1	Ошибка на системной плате
1-2-2	Ошибка контроллера DМА системной платы
1-2-3	Ошибка чтения или записи данных в один из каналов DМА
1-3-1	Ошибка в оперативной памяти
1-3-3	Ошибка первых 64 Кбайт основной памяти
1 3-4	Ошибка тестирования оперативной памяти
1-4-1	Ошибка системной платы
1-4-2	Ошибка тестирования оперативной памяти
от 2-1-1 до 2-4-4	Ошибка одного из битов первых 64 Кбайт оперативной памяти
3-1-1	Ошибка в первом канале DMA
3-1-2	Ошибка во втором канале DМА
3-1-3	Ошибка при обработке прерываний
3-1-4	Ошибка контроллера прерываний материнской  платы
3-2-4	Ошибка контроллера клавиатуры
3-3-4	Ошибка видеоадаптера
3-4-1	Ошибка при тестировании видеопамяти
3-4-2	Ошибка при поиске видеопамяти
4-2-1	Ошибка системного таймера
4-2-2	Завершение тестирования
4-2-3	Ошибка контроллера клавиатуры
4-2-4	Ошибка центрального процессора
4-3-1	Ошибка тестирования оперативной памяти
4-3-3	Ошибка системного таймера
4-3-4	Ошибка часов реального времени
4-4-1	Ошибка последовательного порта
4-4-2	Ошибка параллельного порта
4-4-3	Ошибка математического сопроцессора
1-2	Ошибка в работе адаптеров, имеющих собственный BIOS
1-2-2-3	Ошибка при подсчете контрольной суммы BIOS
1-3-1-1	Ошибка в работе оперативной памяти
1-3-1-3	Ошибка контроллера клавиатуры
1-3-4-1	Ошибки при тестировании оперативной памяти
2-1-2-3	Ошибка при проверке уведомления об авторском праве ROM BIOS
2-2-3-1	Ошибка при обработке непредвиденных прерываний

Последовательность звуковых сигналов, описание ошибок без таблицы:

1-1-2 Ошибка при тесте процессора. Процессор неисправен. Замените процессор
1-1-3 Ошибка записи/чтения данных в/из CMOS-памяти.
1-1-4 Обнаружена ошибка при подсчете контрольной суммы содержимого BIOS.
1-2-1 Ошибка инициализации материнской платы.
1-2-2 или 1-2-3 Ошибка инициализации контроллера DMA.
1-3-1 Ошибка инициализации схемы регенерации оперативной памяти.
1-3-3 или 1-3-4 Ошибка инициализации первых 64 Кбайт оперативной памяти.
1-4-1 Ошибка инициализации материнской платы.
1-4-2 Ошибка инициализации оперативной памяти.
1-4-3 Ошибка инициализации системного таймера.
1-4-4 Ошибка записи/чтения в/из одного из портов ввода/вывода.
2-1-1 Обнаружена ошибка при чтении/записи 0-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-1-2 Обнаружена ошибка при чтении/записи 1-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-1-3 Обнаружена ошибка при чтении/записи 2-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-1-4 Обнаружена ошибка при чтении/записи 3-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-1 Обнаружена ошибка при чтении/записи 4-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-2 Обнаружена ошибка при чтении/записи 5-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-3 Обнаружена ошибка при чтении/записи 6-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-4 Обнаружена ошибка при чтении/записи 7-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-1 Обнаружена ошибка при чтении/записи 8-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-2 Обнаружена ошибка при чтении/записи 9-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-3 Обнаружена ошибка при чтении/записи 10-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-4 Обнаружена ошибка при чтении/записи 11-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-1 Обнаружена ошибка при чтении/записи 12-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-2 Обнаружена ошибка при чтении/записи 13-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-3 Обнаружена ошибка при чтении/записи 14-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-4 Обнаружена ошибка при чтении/записи 15-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
3-1-1 Ошибка инициализации второго канала DMA.
3-1-2 или 3-1-4 Ошибка инициализации первого канала DMA.
3-2-4 Ошибка инициализации контроллера клавиатуры.
3-3-4 Ошибка инициализации видеопамяти.
3-4-1 Возникли серьёзные проблемы при попытке обращения к монитору.
3-4-2 Не удается инициализировать BIOS видеоплаты.
4-2-1 Ошибка инициализации системного таймера.
4-2-2 Тестирование завершено.
4-2-3 Ошибка инициализации контроллера клавиатуры.
4-2-4 Критическая ошибка при переходе центрального процессора в защищенный режим.
4-3-1 Ошибка инициализации оперативной памяти.
4-3-2 Ошибка инициализации первого таймера.
4-3-3 Ошибка инициализации второго таймера.
4-4-1 Ошибка инициализации одного из последовательных портов.
4-4-2 Ошибка инициализации параллельного порта.
4-4-3 Ошибка инициализации математического сопроцессора.
Длинные, непрекращающиеся сигналы — неисправна материнская плата.
Звук сирены с высокой на низкую частоту — неисправна видеокарта, проверить электролитические емкости, на утечку или заменить все на новые, заведомо исправные.
Непрерывный сигнал — не подключен (неисправен) кулер CPU.

Наверняка, каждый пользователь компьютера слышал один или несколько звуковых сигналов, издающихся спикером материнской платы сразу после включения ПК. Если компьютер исправно функционирует, при его включении обычно издается всего один или (реже) два коротких сигнала. Но если их становится больше, и ПК или Windows при этом перестают включаться или загружаться, налицо первые признаки неисправности устройства или системы. Что делать в этой ситуации? Рассмотрим данный вопрос.

Откуда берутся звуковые сигналы?

Любая современная материнская плата оборудована микропрограммой BIOS, о функциях которой можно почитать в этой статье. Именно она отвечает за последовательное включение электронных компонентов системной платы, что в конечном итоге приводит к полноценному запуску компьютера в целом.

Если с одним из встроенных или внешне подключаемых к материнской плате происходит сбой, BIOS сигнализирует об этом, издавая звуковые сигналы. То же самое относится и к ситуациям, когда причина сбоя загрузки компьютера заключается в программных неисправностях самой микропрограммы BIOS.

По количеству, характеру (длинный/короткий) и последовательности издаваемых сигналов можно определить, какое из устройств ПК дает сбой. Причем один и тот же вид неисправности на разных моделях (версиях) BIOS может кодироваться по-своему. Рассмотрим звуковые коды ошибок самых распространенных моделей BIOS.

В случае с операционными системами семейства Windows для определения версии BIOS нужно проделать следующее:

• Найдите в меню «Пуск» элемент «Выполнить» и кликните по нему либо нажмите сочетание клавиш «Win+R».
• Откроется небольшое окошко. Впишите в него команду «msinfo32» и нажмите «ОК».
• Откроется программа «Сведения о системе».
• В центральной части будет приведена таблица, найдите в ней элемент «Версия BIOS».
• В столбце «Значение» напротив данного элемента будет приведена версия BIOS, как показано на изображении ниже.

В данном конкретном случае версия BIOS — «American Megatrends Inc. P2.70, 10.09.2012» или «AMI BIOS». Далее рассмотрим ошибки AMI BIOS, а также еще двух популярных версий данных микропрограмм — Award и Phoenix BIOS.

Ошибки AMI BIOS

При возникновении ошибок BIOS производства «American Megatrends Inc.» пользователь может услышать несколько коротких или длинных сигналов либо их чередование.

Сигнал	Описание ошибки	Возможное решение проблемы
1 короткий	Ошибок нет	Не требуется.
2 коротких	Ошибка четности ОЗУ, в настройках BIOS установлено слишком малое значение задержки чтения данных из ОЗУ	В первом случае может помочь перестановка планки ОЗУ в другой слот либо их очистка их контактов от загрязнений. При неправильно выставленных значениях задержки помогает сброс настроек BIOS. Если не помогает, ОЗУ придется заменить.
3 коротких	Ошибка чтения данных из первых 64 КБ ОЗУ	Решение, как и в предыдущем случае.
4 коротких	Неисправность системного таймера: возможно, что проблема связана с питанием микросхемы CMOS, неисправностями блока питания или материнской платы	Если села батарейка, поддерживающая питание CMOS — ее нужно заменить. В остальных случаях может потребоваться профилактика/ремонт/замена блока питания или материнской платы.
5 коротких	Неисправность центрального процессора	Извлечь процессор, очистить путем продувания контактную площадку, установить обратно. Если не помогает — заменить ЦПУ.
7 коротких	Неисправности материнской платы	Провести полную профилактику компьютера. Если не помогает — заменить материнскую плату.
8 коротких	Неисправности ОЗУ видеоадаптера (память RAM)	Извлечь видеоадаптер, очистить от пыли его и слот материнской платы, в который устанавливается видеокарта. Заменить видеоадаптер, если не мероприятия не помогут.
9 коротких	Ошибка в данных микросхемы BIOS (контрольная сумма неверна)	Произвести аппаратный сброс настроек BIOS. Если не помогает, микросхему придется заменить, что можно сделать только в сервисном центре.
10 коротких	Ошибка при попытке BIOS записать данные в память CMOS	Решение, как и в предыдущем случае.
11 коротких	Ошибка кэш-памяти материнской платы	Скорее всего, материнскую плату придется заменить.
1 длинный и 1 короткий	Ошибка блока питания	Снять блок питания и выполнить профилактику. Если не помогает, ПБ придется ремонтировать или заменить.
1 длинный, 2 или 3 коротких	Неисправность видеокарты	Профилактика видеокарты или ее замена.
1 длинный и 4 коротких	Видеокарта не подключена	Извлечь видеокарту, очистить контакты от грязи, очистить слот материнской карты. Если не помогает — заменить видеокарту.
1 длинный, 8 коротких	Неисправность видеоадаптера либо не подключен монитор	Выполнить профилактику видеокарты. Проверить кабель монитора. Возможно, его придется заменить.
Сигнал отсутствует, монитор не включается	Аппаратная неисправность центрального процессора	Выполнить профилактику процессора. Заменить ЦПУ, если не помогает.
Непрерывный звуковой сигнал	Аппаратная неисправность блока питания либо перегрев системной платы	Выполнить профилактику компьютера в целом. Заменить блок питания.

Ошибки Award BIOS

Сигнал	Описание ошибки	Возможное решение проблемы
1 короткий	Ошибок нет	Не требуется
2 коротких	Обнаружены мелкие неисправности, на экране монитора должно появиться сообщение о необходимости входа в настройки BIOS для устранения проблем	Выполнить сброс настроек BIOS. Проверить надежность подключения шлейфов жестких дисков.
3 длинных	Неисправности контроллера клавиатуры, расположенного на материнской плате	Отключить клавиатуру и включить компьютер. Если загрузка компьютера продолжится либо появится сообщение об отсутствии клавиатуры, последнюю нужно заменить. Если используется USB-клавиатура, попробовать подключить ее в другой USB-порт.
1 короткий и 1 длинный	Ошибка оперативной памяти видеоадаптера (RAM)	Если видеокарта съемная — выполнить профилактику. Заменить видеоадаптер, если не помогает.
1 длинный и 2 коротких	Общая ошибка видеоадаптера	Решение, как и в предыдущем случае.
1 длинный и 3 коротких	Общая неисправность клавиатуры	Ошибка может быть связана с физическим повреждением провода клавиатуры. Также это наблюдается после пролития на клавиатуру жидкости. В этом случае ее нужно разобрать и просушить. Если не помогает — заменить клавиатуру.
1 длинный и 9 коротких	Ошибка ПЗУ микросхемы BIOS	Выполнить аппаратный сброс настроек BIOS. Если помогло, но после очередного включения компьютера ошибка повторяется, прошить BIOS.
Непрерывно повторяющиеся короткие сигналы	Неисправности блока питания или оперативной памяти (ОЗУ)	Если общая профилактика компьютера не помогает, ПБ или ОЗУ придется заменить.
Непрерывно повторяющиеся длинные сигналы	Неисправности оперативной памяти	Решение, как и в предыдущем случае.
Непрерывный сигнал с чередующейся частотой (низкая/высокая)	Неисправности центрального процессора	Профилактика слота материнской платы для установки процессора. Замена ЦПУ или материнской платы.
Непрерывный сигнал	Неисправности блока питания	Если профилактика БП не помогает — ремонт или замена.

Ошибки Phoenix BIOS

Ошибки данной версии BIOS представляются в виде трех блоков звуковых сигналов, между которыми присутствует небольшая пауза. В одном таком блоке может быть от 1 до 4 коротких сигналов. Например, 2 — 3 — 2: два сигнала — пауза — три сигнала — пауза — два сигнала.

Сигнал	Описание ошибки	Возможное решение проблемы
1 — 1 — 2	Критическая ошибка процессора	Единственный выход — заменить ЦПУ.
1 — 1 — 3	Ошибка записи/чтения из динамической памяти CMOS	Выполнить аппаратный сброс настроек BIOS.
1 — 1 — 4	Программная ошибка BIOS	Решение, как и в предыдущем случае.
1 — 2 — 1 или 1 — 4 — 1	Не удается инициализировать материнскую плату	Проблема может быть в одном из встроенных или подключенных к плате устройств либо в блоке питания. Выполнить общую профилактику компьютера. Если не помогает — поочередно заменять комплектующие компьютера с целью обнаружения неисправного устройства.
1 — 2 — 2 или 1 — 2 — 3 3 — 1 — 1 3 — 1 — 2 3 — 1 — 4	Неисправности устройства прямого доступа к памяти (DMA)	Требуется ремонт или замена материнской платы.
1 — 3 — 1	Не удается инициализировать схему регенерации ОЗУ	Проблема может быть в самой оперативной памяти или в материнской плате. Также сбой может возникать из-за неправильных настроек работы ОЗУ в BIOS. Сначала нужно попробовать сбросить настройки BIOS. Если не помогает — выполнить профилактику ПУ. В остальных случаях придется менять ОЗУ или материнскую плату.
1 — 4 — 1 4 — 3 — 1	Не удается инициализировать ОЗУ	Переставить планку ОЗУ в свободный слот материнской платы. Очистить контакты планки ОЗУ и слота для ее установки. Заменить оперативную память.
1 — 4 — 2 4 — 2 — 1	Не удается инициализировать системный таймер	Возможно, села батарейка питания микросхемы CMOS. Если ее замена не помогает, выполнить профилактику ПК. Заменить материнскую плату.
1 — 4 — 4	Ошибка на одном из портов ввода-вывода информации материнской платы	Возможно, присутствует неисправность в одном из внешне подключаемых устройств — USB-устройства, монитор, принтер и т.д. Нужно отключить все устройства и включить компьютер. Если ошибка устранена, не подключать устройство, дающее сбой. В остальных случаях — ремонт или замена материнской платы.
2 — х — х, где вместо «х» может присутствовать число от 1 до 4	Ошибка при попытке записи/чтения в одном из битов (от 0 до 15) первых 64 Кбайт ОЗУ	Скорее всего, из строя вышла оперативная память и ее нужно заменить. Если не помогает, из строя вышла материнская плата.
3 — 2 — 4 4 — 2 — 3	Неисправен контроллер клавиатуры	Сбросить настройки BIOS, заменить клавиатуру.
3 — 3 — 4	Ошибка оперативной памяти видеокарты (RAM)	Профилактика видеокарты или ее замена.
3 — 4 — 1	Ошибка при обращении к монитору	Проверить работоспособность монитора, заменить подключаемый к ПК кабель
3 — 4 — 2	Ошибка собственного BIOS видеоплаты	Профилактика видеокарты или ее замена.
4 — 3 — 2 4 — 4 — 1 4 — 4 — 2 4 — 4 — 3 Непрекращающиеся длинные сигналы	Неисправность материнской платы либо одного из ее таймеров (первого или второго), последовательного или параллельного порта	В большинстве случаев — замена материнской платы.
Непрерывный сигнал с изменяющейся частотой	Аппаратная ошибка видеокарты	Может помочь замена электролитических конденсаторов видеокарты.
Непрерывный сигнал одной частоты	Неисправен вентилятор охлаждения процессора либо он был отключен от системной платы	Проверить, подключен ли вентилятор. Заменить, если не вращается.

В некоторые модели материнских плат уже предустановлен диагностический модуль, который показывает эти самые сигналы. Если же в вашей материнской плате отсутствует такой модуль, то для работы с приведенными кодами потребуется приобрести POST-карту.

Если в приведенном материале отсутствуют нужные модели BIOS, сообщите нам об этом в комментариях, мы постараемся найти эти данные для вас.

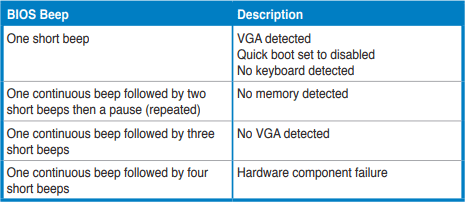

Звуковые сигналы BIOS

Ниже приведена расшифровка сигналов и кодов. Если вам интересна более подробноя информация о том, почему ПК пищит, читайте ее здесь.

---

Коды ошибок и процессов BIOS

Коды ошибок POST-терминала.

---

Надеемся, информация будет и/или была полезна. Если имеются замечания или дополнения, тогда присылайте их на почту — исправим и добавим информацию.

© 2023 Ремонт материнских плат пайка BGA SMD в СПб · Копирование материалов сайта без разрешения запрещено
193232 Санкт-Петербург ул Шотмана дом 3 • Тел. +7 (962) 685-2-100 • 8 (812) 985-2-100

• Сигналов нет
  — Неисправен или не подключен к материнской плате блок питания.
• 1 короткий сигнал
  — Нормальная загрузка компьютера. Ошибок не обнаружено. Компьютер готов к работе.
• 2 коротких сигнала
  — Ошибка четности оперативной памяти. Перезагрузите компьютер. Проверьте установку модулей памяти. Возможно требуется замена одного или нескольких модулей памяти.
• 3 коротких сигнала
  — Ошибка при работе основной памяти (первых 64 Кбайт). Перезагрузите компьютер. Проверьте установку модулей памяти в слотах. Возможно требуется замена модулей памяти.
• 4 коротких сигнала
  — Неисправен системный таймер. Возможно требуется замена материнской платы.
• 5 коротких сигналов
  — Неисправен центральный процессор. Возможно требуется замена процессора.
• 6 коротких сигналов
  — Неисправен контроллер клавиатуры. Проверьте качество соединения последней с разъемом на материнской плате. Попробуйте заменить клавиа- туру. Если это не помогло, то возможно требуется заменить материнскую плату.
• 7 коротких сигналов
  — Неисправна материнская плата.
• 8 коротких сигналов
  — Проблемы с видеокартой.
• 9 коротких сигналов
  — Ошибка контрольной суммы содержимого микросхемы BIOS. На экране монитора может появиться соответствующее сообщение. Требуется либо замена микросхемы, либо перезапись ее содержимого (если это Flash-память).
• 10 коротких сигналов
  — Невозможно произвести запись в CMOS-память. Требуется замена микросхемы CMOS или материнской платы.
• 11 коротких сигналов
  — Неисправна внешняя кэш-память (да, есть и такая). Требуется замена модулей кэш-памяти на материнской плате.
• 1 длинный + 2 коротких сигнала

• 1 длинный + 3 коротких сигнала
  — Неисправна видеоплата. Проверьте подключение монитора.Попробуйте извлечь видеокарту и подключить её заново. Возможно придется менять видеокарту.
• 1 длинный + 8 коротких сигналов
  — Неисправна видеоплата. Проверьте подключение монитора. Попробуйте извлечь видеокарту и подключить её заново. Возможно придется менять видеокарту.

При включении компьютера биос выполняет процесс диагностики аппаратных средств материнской платы и всех подключенных устройств: процессора, оперативной памяти, блока питания, графической подсистемы и других устройств. Если, POST запрос выполнен некорректно, при помощи beep-устройства воспроизводится сигнал или группа сигналов в определенной последовательности тонов. Чтобы протестировать компьютер на этапе включения, достаточно знать следующую таблицу звуковых сигналов BIOS.

Сигналы разных производителей биос.

IBM BIOS

1 короткий	Ошибок не обнаружено, все устройства компьютера исправны, успешный POST-запрос.
1 сигнал и пустой экран	Неисправна видеосистема
2 коротких	Неисправна видеосистема
3 длинных	Неисправна материнская плата (ошибка контроллера клавиатуры), плохое или отсутствующее соединение с планкой оперативной памяти
1 длинный, 1 короткий	Неисправна материнская плата
1 длинный, 2 коротких	Неисправна видеосистема (Mono/CGA)
1 длинный, 3 коротких	Неисправна видеосистема (EGA/VGA)
Повторяющийся короткий	Неисправности связаны с блоком питания или материнской платой
Непрерывный	Проблемы с блоком питания или материнской платой
Отсутствует	Неисправны блок питания, материнская плата, или динамик, отсутствует питание центрального процессора

Award BIOS

1 короткий.	Успешный POST
2 коротких.	Обнаружены незначительные ошибки. На экране монитора появляется предложение войти в программу CMOS Setup Utility и исправить ситуацию.Проверьте надежность крепления шлейфов в разъемах жесткого диска и материнской платы.
3 длинных.	Ошибка контроллера клавиатуры
1 короткий, 1 длинный.	Ошибка оперативной памяти (RAM)
1 длинный, 2 коротких.	Ошибка видеокарты
1 длинный, 3 коротких.	Не определена видеокарта или ошибка видеопамяти.
1 длинный, 9 коротких.	Ошибка при чтении из ПЗУ
Повторяющийся короткий.	Проблемы с блоком питания; Проблемы с RAM (ОЗУ)
Повторяющийся длинный.	Проблемы с ОЗУ
Циклично чередующихся два звуковых тона — «сирена».	Проблемы с CPU — перегрев процессора.
Непрерывный.	Проблемы с блоком питания

AMI BIOS

1 короткий	Ошибок не обнаружено, ПК исправен
2 коротких	Ошибка чётности ОЗУ или вы забыли выключить сканер или принтер
3 коротких	Ошибка в первых 64 КБ ОЗУ
4 коротких	Неисправность системного таймера. Замените материнскую плату.
5 коротких	Проблемы с процессором
6 коротких	Ошибка инициализации контроллера клавиатуры
7 коротких	Проблемы с материнской платой
8 коротких	Ошибка памяти видеокарты
9 коротких	Контрольная сумма BIOS неверна
10 коротких	Ошибка записи в CMOS
11 коротких	Ошибка кэша, расположенного на материнской плате
1 длинный, 1 короткий	Проблемы с блоком питания
1 длинный, 2 коротких	Ошибка видеокарты (Mono-CGA). Неисправность разъемов оперативной памяти. Замените материнскую плату.
1 длинный, 3 коротких	Проблемы оперативной памяти, необходимо перезагрузить компьютер, заменить DDR память.
1 длинный, 4 коротких	Отсутствие видеокарты
1 длинный, 8 коротких	Проблемы с видеокартой не подключён монитор или другое устройство. Попробуйте отключить новое устройство.
3 длинных	Оперативная память — тест чтения/записи завершен с ошибкой. Переустановитепамять или замените исправным модулем.
5 коротких, 1 длинный	Оперативная память не установлена или установлена не как рекомендует производитель.
Непрерывный звуковой сигнал	Неисправность памяти, блока питания либо перегрев компьютера

AST BIOS

1 короткий	Ошибка при проверке регистров процессора. Неисправность процессора
2 коротких	Ошибка буфера клавиатурного контроллера. Неисправность клавиатурного контроллера.
3 коротких	Ошибка сброса клавиатурного контроллера. Неисправность клавиатурного контроллера или системной платы.
4 коротких	Ошибка связи с клавиатурой.
5 коротких	Ошибка клавиатурного ввода.
6 коротких	Ошибка системной платы.
9 коротких	Несовпадение контрольной суммы ПЗУ BIOS. Неисправна микросхема ПЗУ BIOS.
10 коротких	Ошибка системного таймера. Системная микросхема таймера неисправна.
11 коротких	Ошибка микросхемы системной логики (чипсета).
12 коротких	Ошибка регистра управления питанием в энергонезависимой памяти.
1 длинный	Ошибка контроллера DMA 0. Неисправна микросхема контроллера DMA канала 0.
1 длинный, 1 короткий	Ошибка контроллера DMA 1. Неисправна микросхема контроллера DMA канала 1.
1 длинный, 2 коротких	Ошибка гашения обратного хода кадровой развёртки. Возможно, неисправен видеоадаптер.
1 длинный, 3 коротких	Ошибка в видеопамяти. Неисправна память видеоадаптера.
1 длинный, 4 коротких	Ошибка видеоадаптера. Неисправен видеоадаптер.
1 длинный, 5 коротких	Ошибка памяти 64K.
1 длинный, 6 коротких	Не удалось загрузить векторы прерываний. BIOS не смог загрузить векторы прерываний в память
1 длинный, 7 коротких	Не удалось инициализировать видеоподсистему.
1 длинный, 8 коротких	Ошибка видеопамяти.

Phoenix BIOS

1-1-2	Ошибка при тесте процессора. Процессор неисправен. Замените процессор
1-1-3	Ошибка записи/чтения данных в/из CMOS-памяти.
1-1-4	Обнаружена ошибка при подсчете контрольной суммы содержимого BIOS.
1-2-1
1-2-2 или 1-2-3	Ошибка инициализации контроллера DMA.
1-3-1	Ошибка инициализации схемы регенерации оперативной памяти.
1-3-3 или 1-3-4	Ошибка инициализации первых 64 Кбайт оперативной памяти.
1-4-1	Ошибка инициализации материнской платы.
1-4-2
1-4-3
1-4-4	Ошибка записи/чтения в/из одного из портов ввода-вывода.
2-1-1	Обнаружена ошибка при чтении/записи 0-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-1-2	Обнаружена ошибка при чтении/записи 1-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-1-3	Обнаружена ошибка при чтении/записи 2-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-1-4	Обнаружена ошибка при чтении/записи 3-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-2-1	Обнаружена ошибка при чтении/записи 4-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-2-2	Обнаружена ошибка при чтении/записи 5-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-2-3	Обнаружена ошибка при чтении/записи 6-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-2-4	Обнаружена ошибка при чтении/записи 7-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-3-1	Обнаружена ошибка при чтении/записи 8-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-3-2	Обнаружена ошибка при чтении/записи 9-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-3-3	Обнаружена ошибка при чтении/записи 10-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-3-4	Обнаружена ошибка при чтении/записи 11-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-4-1	Обнаружена ошибка при чтении/записи 12-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-4-2	Обнаружена ошибка при чтении/записи 13-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-4-3	Обнаружена ошибка при чтении/записи 14-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-4-4	Обнаружена ошибка при чтении/записи 15-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
3-1-1	Ошибка инициализации второго канала DMA.
3-1-2 или 3-1-4	Ошибка инициализации первого канала DMA.
3-2-4
3-3-4	Ошибка инициализации видеопамяти.
3-4-1	Возникли серьёзные проблемы при попытке обращения к монитору.
3-4-2	Не удается инициализировать BIOS видеоплаты.
4-2-1	Ошибка инициализации системного таймера.
4-2-2	Тестирование завершено.
4-2-3	Ошибка инициализации контроллера клавиатуры.
4-2-4	Критическая ошибка при переходе центрального процессора в защищенный режим.
4-3-1	Ошибка инициализации оперативной памяти.
4-3-2	Ошибка инициализации первого таймера.
4-3-3	Ошибка инициализации второго таймера.
4-4-1	Ошибка инициализации одного из последовательных портов.
4-4-2	Ошибка инициализации параллельного порта.
4-4-3	Ошибка инициализации математического сопроцессора.
Длинные, непрекращающиеся сигналы	Неисправна материнская плата.
Звук сирены с высокой на низкую частоту	Неисправна видеокарта, проверить электролитические ёмкости, на утечку или заменить все на новые, заведомо исправные.
Непрерывный сигнал	Не подключен (неисправен) кулер CPU.

Compaq BIOS

DELL BIOS

Quadtel BIOS

Список регулярно обновляется.

Сегодня мы поговорим о ситуации, когда компьютер при включении издает 1 длинный возможно через некоторое время повторяющийся сигнал и при этом ничего не отображает на экране.

В этой ситуации однозначно имеются проблемы с оборудованием. В зависимости от модели материнской платы и производителя БИОС 1 длинный сигнал может означать различные проблемы.

Phoenix BIOS таким образом уведомляет пользователя о поломке вентилятора в кулере центрального процессора. В Award BIOS подобная комбинация говорит о проблемах с блоком питания. А для Compaq BIOS это значит нарушение корректного функционирования оперативной памяти.

IBM BIOS одним продолжительным сигналом уведомляет о проблемах видеосистемы. В некоторых случаях такую поломку пользователь может устранить самостоятельно. Нужно только проверить, насколько правильно видеокарта стоит в слоте материнской платы. Возможно устройство стоит немного подправить, и раздражающий сигнал исчезнет.

AST BIOS в данном случае говорит о поломке микроконтроллера. Если быть точнее, сигнал обозначает ошибку, обнаруженную в момент проверки первого канала DMA. Нередко для исправления такой ситуации пользователю приходится менять всю материнскую плату.

Способы устранения

Итак, первое, с чего стоит решать эту проблему это попробовать достать и установить на место оперативную память, предварительно протерев ее контакты ластиком. В идеале взять другую заведомо рабочую память и вставить вместо своей.

Одна из возможных причин данной последовательности сигналов — оперативная память

Если после этого проблема не ушла проверить подключен ли вентилятор процессора к материнской плате должным образом и не заклинило ли его. Для этого попробовать прокрутить его пальцем. Компьютер при этом должен быть обесточен.

Проверка правильности подключения кулера процессора

Дальнейшим шагом в устранении одного длинного сигнала биос является установка заведомо рабочего блока питания, который вы можете временно одолжить у друзей или знакомых.

Блок питания один из возможных причин 1 длинного сигнала биос

Последним шагом в попытке устранить продолжительный сигнал БИОС при загрузке является попытка снятия/установки видеокарты с протиранием контактов ластиком.

Установка/снятие видеокарты для решения проблемы одного короткого и двух длинных сигналов биос при включении компьютера

Если после всех описанных действий вам не удалось запустить компьютер, то скорее всего вам придется менять всю материнскую плату.

Темой этой статьи будет BIOS. Вначале мы разберемся с вопросом, что такое BIOS и для чего он служит? А после как можно подробнее опишем звуковые сигналы BIOS.

BIOS (Basic Input-Output System, базовая система ввода-вывода) — это специальная программа, которая хранится в микросхеме ПЗУ (постоянное запоминающее устройство). Часто встречается англоязычное обозначение этого вида памяти – Read Only Memory, или сокращенно ROM. На практике уже продолжительное время используют вместо обычных ПЗУ микросхем Flash-память, которая является перезаписываемой, что позволяет пользователю самостоятельно производить обновление версий BIOS.

Функции BIOS

Что касается функций BIOS, то они весьма обширны.

Во-первых, как только включается питание ПК, управление сразу же переходит именно к BIOS. Этой программой выполняется начальное тестирование компонентов системного блока. После удачного выполнения проверки, BIOS передает управление компьютером следующей программе, которая записана в Boot-сектор (загрузочный сектор), находящийся на загрузочном диске (в качестве загрузочного диска может выступать жесткий диск, CD-диск, дискета, флэшка и т.д.). Процедура начального тестирования оборудования носит название POST (англ. Power-On Self Test – самотестирование после включения питания).

Во-вторых, благодаря BIOS в специальной микросхеме CMOS сохраняется аппаратная конфигурация компьютера. Во время включения питания ПК происходит сравнение текущей конфигурации оборудования и сохраненной в микросхеме. Если программа нашла отличия между этими двумя конфигурациями, то в таком случае данные CMOS-памяти обновятся и, при необходимости, будет предложено зайти в BIOS Setup, что бы указать новые параметры обнаруженного оборудования. Если же различия в конфигурациях не обнаружены, или же обновление конфигурации может быть выполнено без участия пользователя, то программа осуществляет необходимые настройки (конфигурирование) аппаратных составляющих компьютера.

CMOS-память (Complementary Metal Oxide Semiconductor) – это небольшая, по своему объему оперативной памяти микросхема (ОЗУ или RAM — Random Access Memory). Но так как существует необходимость сохранения в ней информации и после выключения питания, CMOS-память дополнительно питается от собственной батарейки. С этой самой батарейкой связано в свою очередь несколько проблем. Одна из них, это ограниченный срок эксплуатации, который составляет 5-6 лет. После истечения этого периода времени батарейка уже не может обеспечивать необходимый уровень питания, что приводит к потере сохраненной информации в микросхеме. Хотя проблема эта решается довольно просто – устанавливается новая батарейка.

В-третьих, при помощи специальной программы BIOS Setup пользователь может задавать различные параметры и выбирать режимы функционирования для отдельных компонентов ПК. Здесь же пользователь может отключить то оборудование, которое не используется, либо его использование нежелательно в целях обеспечения безопасности компьютера. В-четвертых, при помощи BIOS происходит обработка операций ввода-вывода. Собственно ради этого первоначально и разрабатывалась эта система. Благодаря наличию BIOS, например, жесткий диск понимает, что головку необходимо поместить на конкретную дорожку или считать определенный сектор и т.п.

Если бы всем программам приходилось содержать в своем составе инструкции подобного рода, то в таком случае они бы имели огромные размеры, а их работа была очень неэффективной. К тому же с появлением каждого нового устройства их приходилось бы подвергать модификации. Поэтому во избежание подобных проблем значительную часть работ, связанных с обработкой операций ввода-вывода возложили на BIOS. Естественно, работа BIOS не сняла абсолютно все проблемы, однако существенно упростила решение большинства из них. Стоит отметить, что сегодня это уже ни так актуально, как во времена операционной системы MS-DOS. Современные операционные системы, такие как Windows XP, Windows Vista или Windows Seven практически не используют возможности BIOS для обработки операций ввода-вывода. Но здесь нужно обязательно сказать, что все сказанное весьма условно. В действительности все задачи выполняются операционной системой в тесном взаимодействии с BIOS, дополняя друг друга функционально.

Рядовому пользователю чаще приходится сталкиваться с той частью BIOS, которая именуется BIOS Setup. BIOS Setup является специальной подпрограммой, которая позволяет осуществить настройку работы отдельных аппаратных компонентов компьютера. Основная сложность ее настройки заключается в непонятных названиях опций, которые мало о чем могут сказать не слишком продвинутому пользователю. Помимо этого проблему усугубляет недостаточное количество справочного материала по этим настройкам. А если рассматривать в целом, то ничего особенного BIOS Setup из себя не представляет, единственное, что его выделяет среди остальных программ, это довольно архаичный интерфейс в сравнении с современными операционными системами. Все настройки, сделанные пользователем во время настройки компьютера через BIOS Setup сохраняются в микросхему CMOS-памяти, где хранятся вместе с данными об аппаратной конфигурации системы.

Как сбрасывать настройки BIOS

Ниже мы приведем несколько способов, которые помогают решить проблемы с обнулением БИОСа, то есть возращения его к исходному состоянию, в котором все настройки будут такими, какими они были до внесенных пользователем изменений. Зачастую такая простая операция, как сброс настроек БИОСа, позволяет устранить целый ряд проблем с запуском компьютера, а также помогает избежать посещения сервисного центра.

Способ 1

Возвращаем BIOS к заводским настройкам, выставленным по умолчанию, при помощи интерфейса BIOS setup, что позволит нам не разбирать лишний раз системный блок. Нужно отметить, что данный способ осуществим в тех случаях, когда BIOS загружается. Для обнуления БИОСа вам необходимо найти в меню пункт load bios defaults или же load setup defaults, как показано на рисунке и нажать Enter.

Способ 2

Сброс настроек BIOS с помощью батарейки. Перед началом вам следует полностью отключить питание от компьютера. После того, как вы убедитесь, что все шнуры из розеток вынуты, нужно снять боковую крышку системного блока. Далее находите ту самую батарейку и вынимаете ее на 5-10 минут. По истечении этого срока можете возвращать ее на место. BIOS должен обнулиться.

Способ 3

Обнуляем настройки BIOS с помощью джампера (перемычка). Найти джампер на материнской плате просто, он находится почти всегда рядом с батарейкой. Обозначается он как Clear CMOS или Clear RTS. Иногда для облегчения доступа к нему производители материнских плат размещают его у края платы. Для сброса настроек BIOS необходимо джампер переставить на несколько секунд из положения 1-2 в положение 2-3, а после вернуть его на место.

Если все сделано верно, то после включения компьютера через несколько секунд раздастся один короткий сигнал – это свидетельствует о том, что система в порядке и далее начнется загрузка операционной системы. Если же в системе обнаружены неполадки с оборудованием, сигнал будет иметь другой вид. По типу сигнала можно определить, какого именно характера неисправность обнаружена, и какие дальнейшие действия следует предпринимать. Все сигналы BIOS (подаются при помощи спикера) различают в зависимости от его версии и, конечно в зависимости от характера обнаруженной неисправности. Версия BIOS определяется исходя из документации, которая идет с материнской платой. Если же документы по каким либо причинам отсутствуют, то версию БИОСа вы сможете определить при помощи специальных утилит, которые в избытки имеются в интернете. Еще версия BIOS обычно отображается на экране монитора при старте компьютера в левом нижнем углу. Из всех представленных на рынке производителей BIOS следует выделить два основных конкурента, программным обеспечением которых оснащается подавляющее большинство современных ПК. Это два таких известных бренда, как American Megatrends (AMI) и Award Software. Итак, вначале рассмотрим звуковую сигнализацию AMI.

Звуковые сигналы BIOS: AMI BIOS

• – Два коротких сигнала спикера означают какую-либо неисправность в оперативной памяти компьютера. Варианты устранения неисправности: необходимо извлечь модуль памяти из слота, протереть сухой кисточкой и вставить модуль на место, если после запуска ПК сигналы повторяются, то возможно потребуется дальнейшее тестировании памяти или полная ее замена;
• – Три подряд коротких сигнала спикера означают ошибку чтения первых 64 Кбайт основной памяти ПК. Варианты устранения неисправности: необходимо извлечь модуль памяти из слота, при наличии пыли, протереть планку сухой кисточкой и вставить модуль на место, при повторении сигналов, возможно, потребуется дальнейшее тестировании памяти или полная ее замена;

• – Четыре подряд коротких сигнала спикера указывают на неисправность системного таймера. Варианты устранения неисправности: повторная перезагрузка ПК, а если сигналы повторяются, тогда ремонт или замена системной платы;
• – Пять подряд коротких сигналов спикера указывают на неисправность центрального процессора. Варианты устранения неисправности: повторная перезагрузка ПК, при повторении сигналов – замена процессора;
• – Шесть подряд коротких сигналов спикера указывают на неисправность контроллера клавиатуры. Варианты устранения неисправности: проверьте кабель и подключение клавиатуры к системному блоку, проверьте клавиатуры на другом компьютере. Если после проверки окажется, что клавиатура исправна, то остается вариант ремонта материнской платы, либо ее замена;
• – Семь подряд коротких сигналов спикера указывают на неисправность материнской платы. Варианты устранения неисправности: произвести повторную перезагрузку и если сигналы повторяются, то потребуется ремонт или покупка новой материнской платы;
• – Восемь подряд коротких сигналов спикера указывают на неисправность памяти графической карты. Варианты устранения неисправности: при повторении сигналов после перезагрузки потребуется либо ремонт старой, либо покупка новой видеокарты;
• – Девять подряд коротких сигналов указывают на неисправность самой микросхемы BIOS. Варианты устранения неисправности: перепрошивка микросхемы либо полная ее замена;
• – Десять подряд коротких сигналов спикера указывают на невозможность осуществления записи в CMOS-память. Варианты устранения неисправности: обнуление CMOS-памяти одним из выше приведенных вариантов. Если после установки значений BIOS по умолчанию сигналы повторятся, то необходима замена модуля CMOS-памяти;
• – Одиннадцать подряд коротких сигналов спикера указывают на неисправность оперативной памяти. Варианты устранения неисправности: необходимо извлечь модуль памяти из слота, при наличии пыли, протереть планку сухой кисточкой и вставить модуль на место, при повторении сигналов, возможно, потребуется дальнейшее тестировании памяти или полная ее замена;
• – Один длинный и три коротких сигнала спикера также как и один длинный и восемь коротких сигналов опять же указывают на неисправность видеокарты. Варианты устранения неисправности такие же, как и в предыдущем случае.
• – Отсутствие сигналов спикера возможно указывает на неисправность блока питания. Варианты устранения неисправности: проверьте крепление штекеров блока питания к разъемам на материнской плате, произведите очистку блока питания от пыли. В случае, если эти действия не дали результата, при возможности попытайтесь протестировать БП на другом компьютере. При подобных симптомах потребуется либо его ремонт, либо покупка нового блока питания.

Звуковые сигналы БИОС: Award BIOS

• – Один короткий сигнал спикера означает отсутствие ошибок в системе и компьютер находится в полностью исправном состоянии;
• – Два подряд коротких сигнала спикера указывают на обнаружение ”несущественных” ошибок. Варианты устранения неисправности: необходимо проверить надежность крепления компонентов и кабелей к системной плате ПК, затем попытаться установить значения BIOSа по умолчанию;

• – Короткий повторяющийся сигнал спикера указывает на неисправность БП. Варианты устранения неисправности: проверьте крепление штекеров блока питания к разъемам на материнской плате, произведите очистку блока питания от пыли. В случае, если эти действия не дали результата, при возможности попытайтесь протестировать БП на другом компьютере. При подобных симптомах потребуется либо его ремонт, либо покупка нового блока питания;
• – Длинный повторяющийся сигнал спикера указывает на неисправность оперативной памяти. Варианты устранения неисправности: необходимо извлечь модуль памяти из слота, при наличии пыли, протереть планку сухой кисточкой и вставить модуль на место, при повторении сигналов, возможно, потребуется дальнейшее тестировании памяти или полная ее замена;
• – Три длинных сигнала спикера указывают на неисправность контроллера клавиатуры. Варианты устранения неисправности: проверьте кабель и подключение клавиатуры к системному блоку, проверьте клавиатуры на другом компьютере. Если после проверки окажется, что клавиатура исправна, то остается вариант ремонта материнской платы, либо ее замена;
• – Один длинный и один короткий сигналы спикера указывают на неисправность оперативной памяти. Варианты устранения неисправности: необходимо извлечь модуль памяти из слота, при наличии пыли, протереть планку сухой кисточкой и вставить модуль на место, при повторении сигналов, возможно, потребуется дальнейшее тестировании памяти или полная ее замена;
• – Один длинный и два коротких сигнала спикера указывают на неисправность видеокарты. Варианты устранения неисправности: необходимо проверить кабель, идущий от видеокарты к монитору, если кабель в порядке, нужно извлечь видеокарту из слота, протереть, при необходимости, от пыли и вставить ее обратно. Если эти действия не дали результата, то возможно потребуется ремонт или покупка новой видеокарты;
• – Один длинный и три коротких сигнала спикера указывают на неисправность контроллера клавиатуры. Варианты устранения неисправности: проверьте кабель и подключение клавиатуры к системному блоку, проверьте клавиатуры на другом компьютере. Если после проверки окажется, что клавиатура исправна, то остается вариант ремонта материнской платы, либо ее замена;
• – Один длинный и девять подряд коротких сигналов спикера указывают на неисправность самой микросхемы BIOS. Варианты устранения неисправности: перепрошивка микросхемы либо полная ее замена;
• – Отсутствие сигналов спикера возможно указывает на неисправность блока питания. Варианты устранения неисправности: проверьте крепление штекеров блока питания к разъемам на материнской плате, произведите очистку блока питания от пыли. Если в результате предпринятых действий при попытке снова включить компьютер сигналы отсутствуют, необходим ремонт блока питания.

Отдельно необходимо отметить меняющиеся по тональности непрерывные звуковые сигналы БИОС. Это может быть вызвано либо неисправным БП, либо перегревом ПК.

Сбои и ошибки компьютера

Начинается с диагностики. Часто можно воспользоваться средствами диагностики самого ПК, а точнее BIOS. Если все в порядке, на спикер подается 1 сигнал. Если раньше, при нормальной работе, вы тоже не слышали ни каких сигналов из спикера, то нужно проверить есть ли он вообще в системном блоке. Выглядит он в большинстве случаев вот так:

Если вы слышите несколько звуков, то скорее всего возникла аппаратная ошибка. На конкретную ошибку указывает комбинация сигналок спикера. В зависимости от производителя BIOS»а они могут отличаться друг от друга. Перед тем как расшифровывать сигналы нужно выяснить какой именно BIOS на вашей материнской плате. Сделать это можно несколькими способами:

1. Посмотреть документацию к компьютеру, а именно инструкцию к материнской плате.
2. Посмотреть название при загрузке или зайдя в установку BIOS.
3. Открыть крышку системного блока и прочитать название чипа с BIOS.

Когда производитель найдет вы можете сверить комбинацию издаваемых спикером с данными таблиц, приведенных ниже:

	При загрузке компьютера должен быть слышан хотя-бы один сигнал, если такового нету — либо отключен или неисправен динамик, либо сгорела ваша материнская плата.
	Один сигнал- есть гууд. Типа значит все ОК. Если изображение на мониторе не появляется, проверте подключен ли монитор к видеоплате (видеоплата к материнской плате). Подключен? Если да, попробуйте достать платы оперативной памяти, поставить их на место и перезагрузиться. Если не помогло, идите за новой матерью.
	Ошибка проверки DRAM. Проблеммы с памятью. Сначала проверим видео. Если она работает, то на экране вы увидите сообщение об ошибке. Проверьте платы оперативной памяти. Достаньте их и поставьте обратно. Попробуйте переставить плату оперативной памяти в соседний разъем. Если память тестируется хорошо, идите за новой матерью.
	Ошибка распознавания DRAM. В основном то же самое, что 2 сигнала. Руководствуйтесь инструкцией выше.
	В основном то же самое, что 2 сигнала. Руководствуйтесь инструкцией выше. Также может быть неисправен таймер.
	Ошибка процессора.
	Ошибка контроллера клавиатуры. Микросхема, отвечающая за клавиатуру неправильно функцианирует. Посмотрите, подключена ли клавиатура. Попробуйте поменять клавиатуру. Если микросхема контроллера клавиатуры съемная, попробуйте ее заменить. Ничего не помогло? Идите за новой матерью!
	Ошибка процессора. Ваш процессор сгорел. Меняйте процессор. Если не помогло, идите за новой матерью.
	Ошибка видеокарты. Ваша видюха сгорела. Попробуйте достать, а затем хорошенько установить ее в разъеме. Не фурычит? Идите за новой видюхой.
	Ошибка ПЗУ. У вас сгорел BIOS. Идите за новым BIOS.
	Ошибка SMOS. Ваша проблемма в SMOS. Все чипы, связываемые в SMOS должны быть заменены. Короче, не парьтесь, и идите за новой матерью.
	Ваша КЕШ память вышла из строя и была отключена компьютером. Замените кеш память.

	Расшифровка, способы устранения
	BIOS должна быть заменена.
	Не работает таймер на матери. Замените мать.
	Мать вышла из строя. Догадайтесь, что сделать?
	Мать вышла из строя.
	Придется заменить мать
	То же самое, что и два сигнала в AMI BIOS
	Мать вышла из строя
	Мать вышла из строя
	Не функционирует память
	Любой набор гудков сигналов двух коротких означает, что память не исправна.
	Одна из микросхем материнской платы не функционирует. Вероятно придется заменить мать.
	Компьютер не может найти видеокарту. Убедитесь, что она на месте и установлена достаточно прочно. Если это возможно, поставте видюху в другой слот. Попробуйте заменить видюху.
	Ошибка видеокарты. Замените ее.
	Неисправна микросхема на материнской плате. Замените мать.
	Проверьте клавиатуру. Если с ней все в порядке, неисправна материнская плата.
	То же самое, что и 4-2-2
	Одна из плат в компьютере не работает. Достанте все платы из ПК и вставляйте их по очереди и пытайтесь загрузить компьютер. В конце концов вы найдете виновника. В крайнем случае замените мать.
	Замените мать.
	Смотри 4-3-1.
	Смотри 4-3-1.
	Ошибка счетчика даты и времени. Зайдите в Setup и установите время по новой. Если ошибка не устраняется, замените батарейку.
	Ошибка последовательного порта (COM)
	Смотри 4-4-1
	Ошибка математического сопроцессора.

	Расшифровка, способы устранения
1 короткий
2 коротких	Ошибка SMOS. Зайдите в Setup и установите все заново. Попробуйте заменить батарейку.
1 длинный — 1 короткий	Ошибка DRAM. Проверьте память.
1 длинный — 2 коротких	Ошибка видеокарты. Проверьте качество подключения видеокарты в слот, проверьте подключение монитора к видеокарте.
1 длинный — три коротких	Ошибка контроллера клавиатуры. Проверьте наличие подключения клавиатуры.
1 длинный — 9 коротких	Ошибка ПЗУ (BIOS).
Зацикленный длинный	Неправильно установлена плата памяти.
Зацикленный короткий	Ошибка блока питания.
