Ошибки на панели DAF 105: расшифровка, причины

Грузовые автомобили DAF славятся своей надежностью и безопасностью. Но даже у них случаются отклонения в работе, большую часть из которых диагностируют электронные блоки, имеющиеся в грузовом автомобиле. Информация о возникших проблемах выводится на центральный дисплей. И задача водителя – своевременно увидеть информационное сообщение и расшифровать его.

Ошибки на желтом и красном фоне

Во время передвижения ТС информационные сообщения выводятся на желтом или красном фоне.

Расшифровка ошибок DAF XF 105 на красном фоне

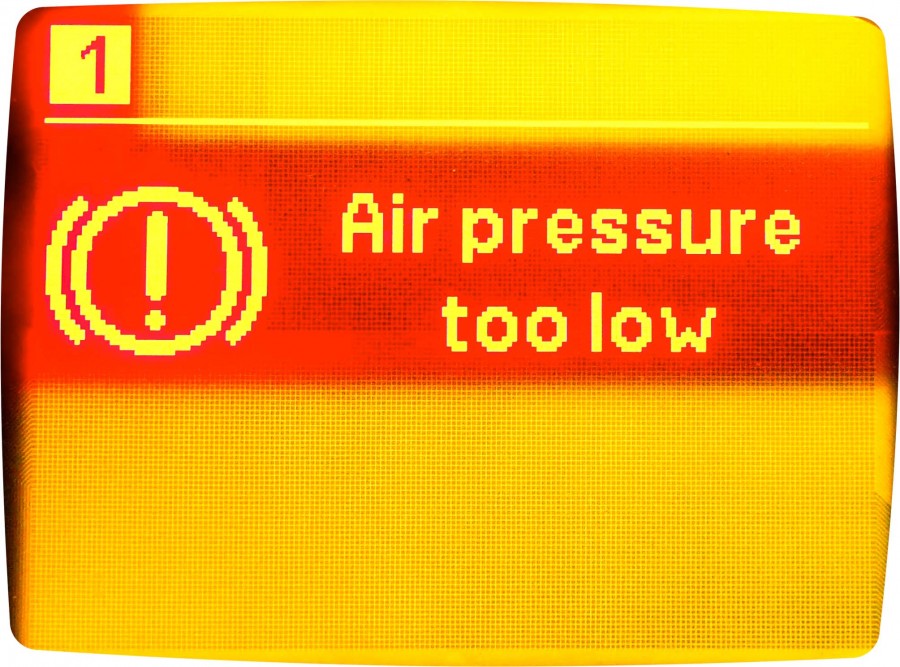

Air pressure too low – слишком низкое давление в пневмосистеме. Такой символ загорается, если давление в одном из тормозных контуров опускается ниже 5 бар. Остановить ТС и проверить герметичность пневмосистемы.

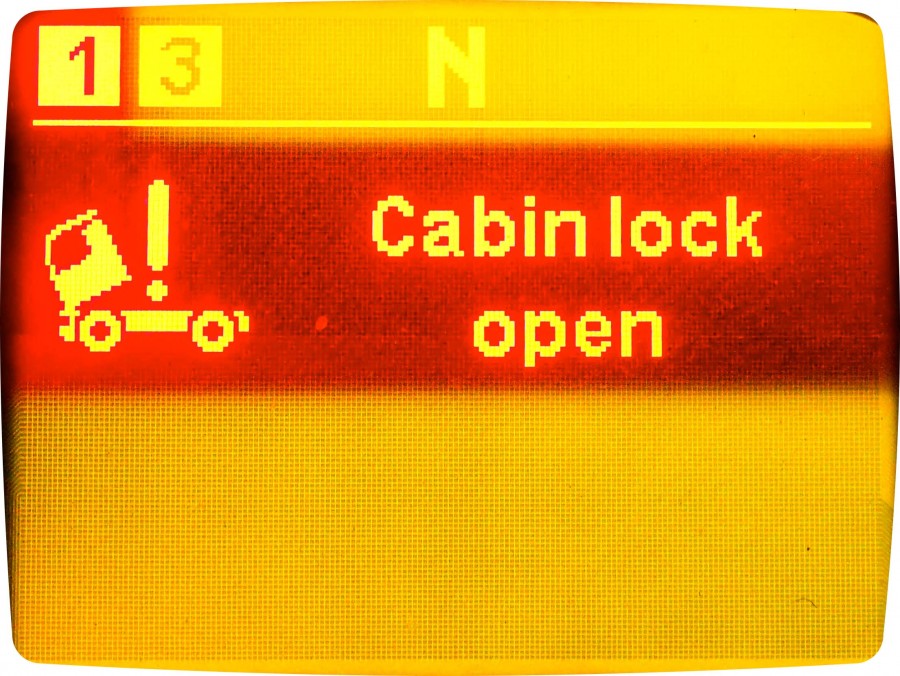

Cabin lock open – открыт замок кабины. Остановиться и закрыть его.

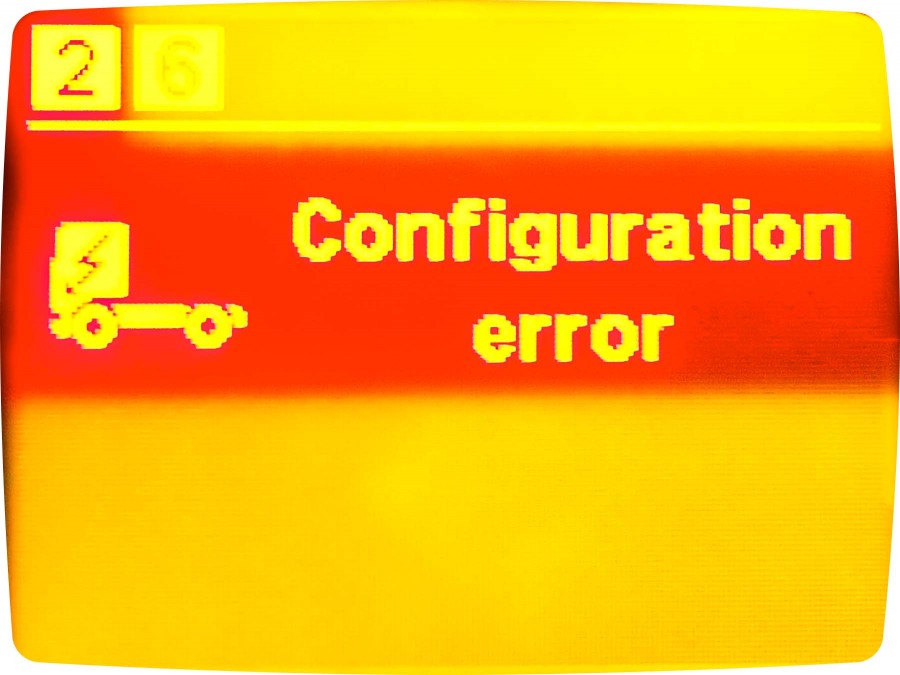

Configuration error – сбой конфигурации систем. Возможные причины появления этого предупреждения – выход из строя электроники VIC (интеллектуального центра грузовика, собирающего информацию для обеспечения функционирования грузовика), ошибка конфигурации, при которой номера шасси в электронике и модуля BBM не совпадают. Для устранения проблемы необходимо обратиться к специалистам.

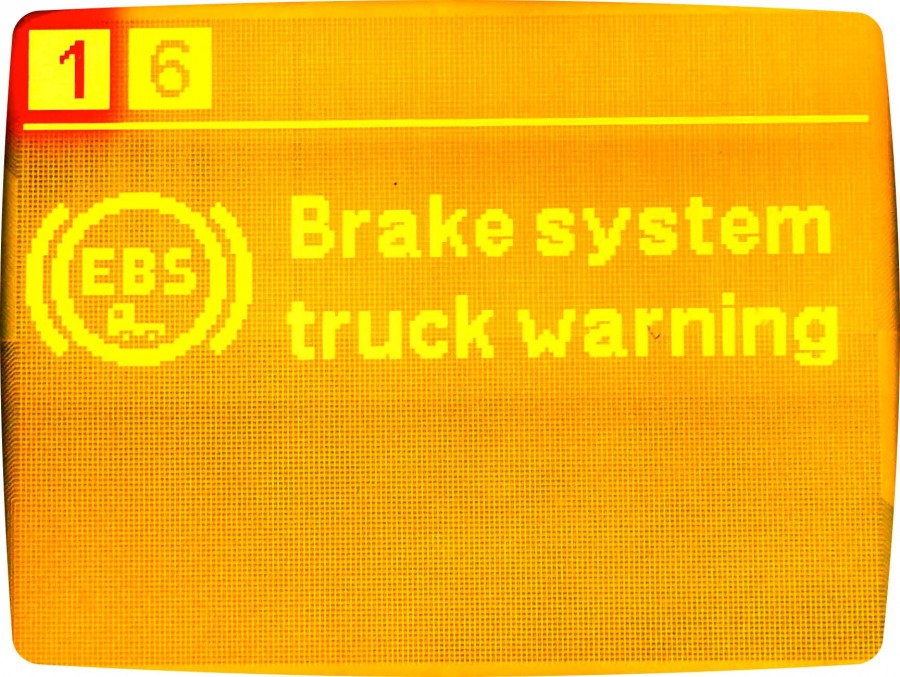

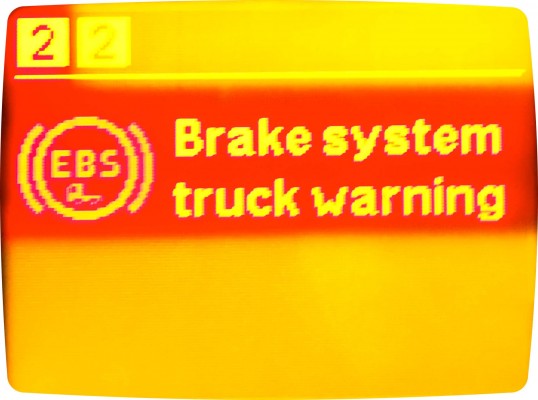

Brake system truck warning – существенная поломка тормозной системы EBS. Немедленно проверить ее состояние в условиях сервис-центра.

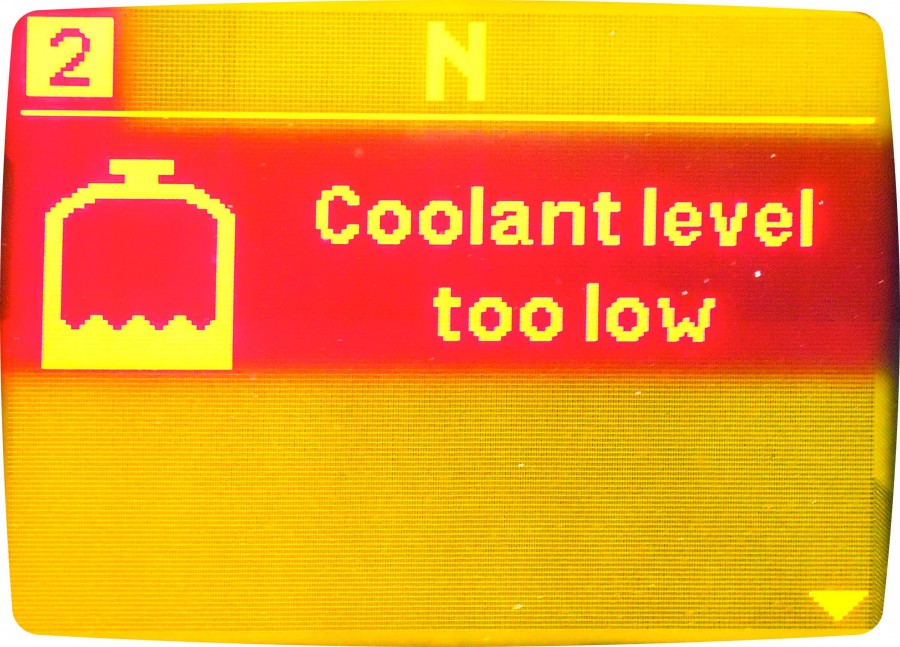

Coolant level too low – недостаточное количество охлаждающей жидкости. Остановиться, долить ОЖ до требуемого уровня, проверить герметичность системы охлаждения.

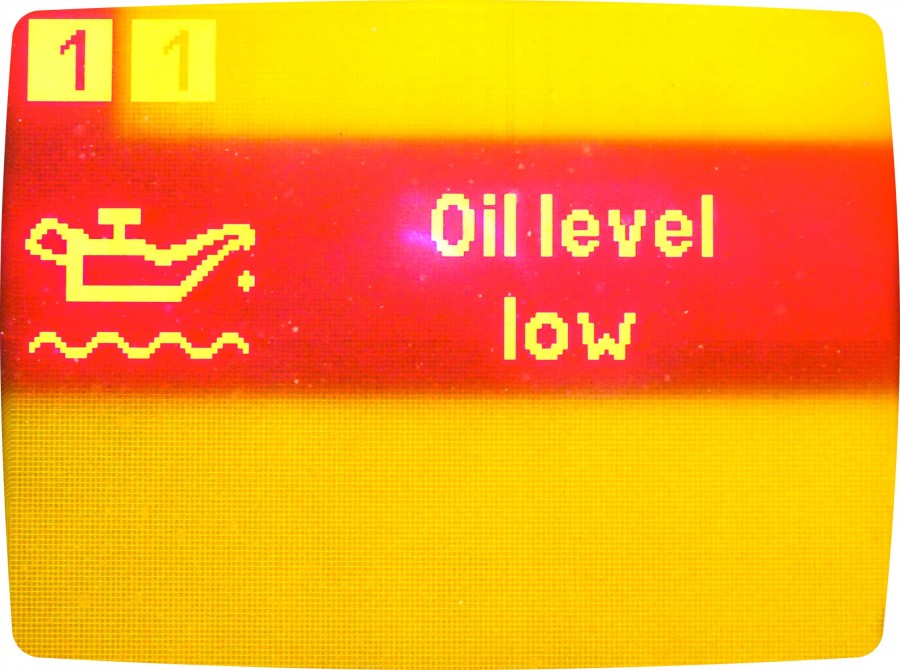

Oil level low – слишком низкий уровень масла. Остановить автомобиль, проверить уровень масла, залить его до необходимого уровня.

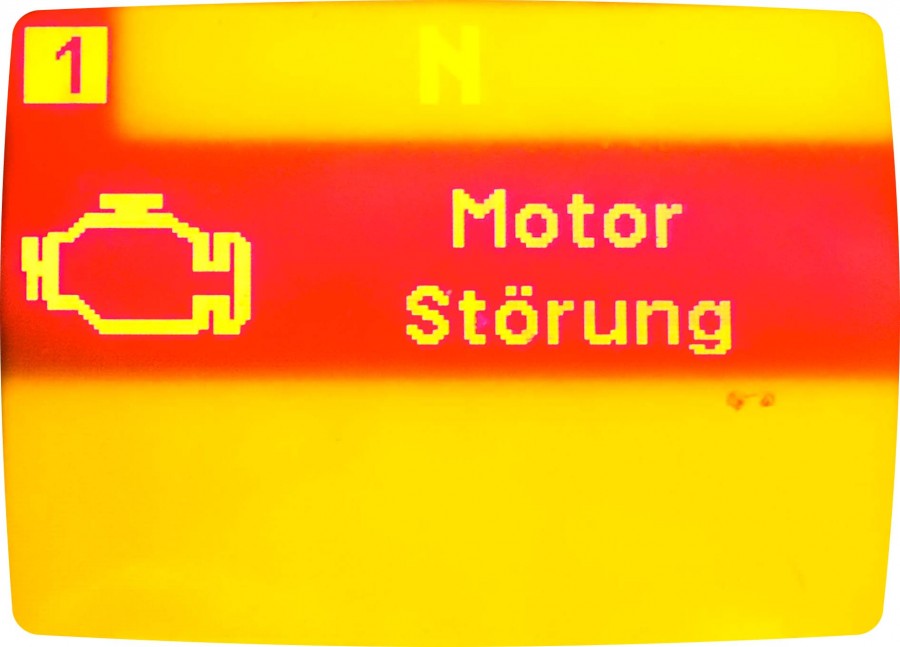

Motor Storung – ошибка в системе руководства двигателем, иммобилайзер заблокирован. Остановиться, выяснить причину самостоятельно или связаться с сервисным специалистом.

Наиболее распространенные ошибки на приборной панели DAF XF 105 на желтом фоне

Brake system truck warning – некритичная проблема в тормозной системе EBS.

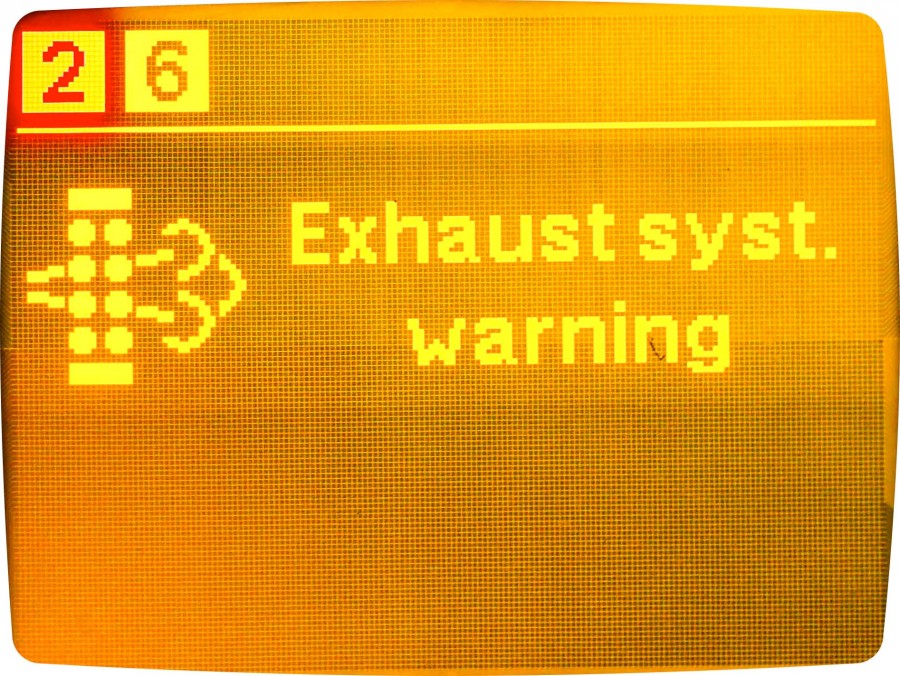

Exhaust syst. warning – неисправная система очистки отработанных газов. Мощность двигателя падает до 60 %. Проявление ошибки: снижение мощности двигателя можно активировать и выключить только на стоящем грузовике.

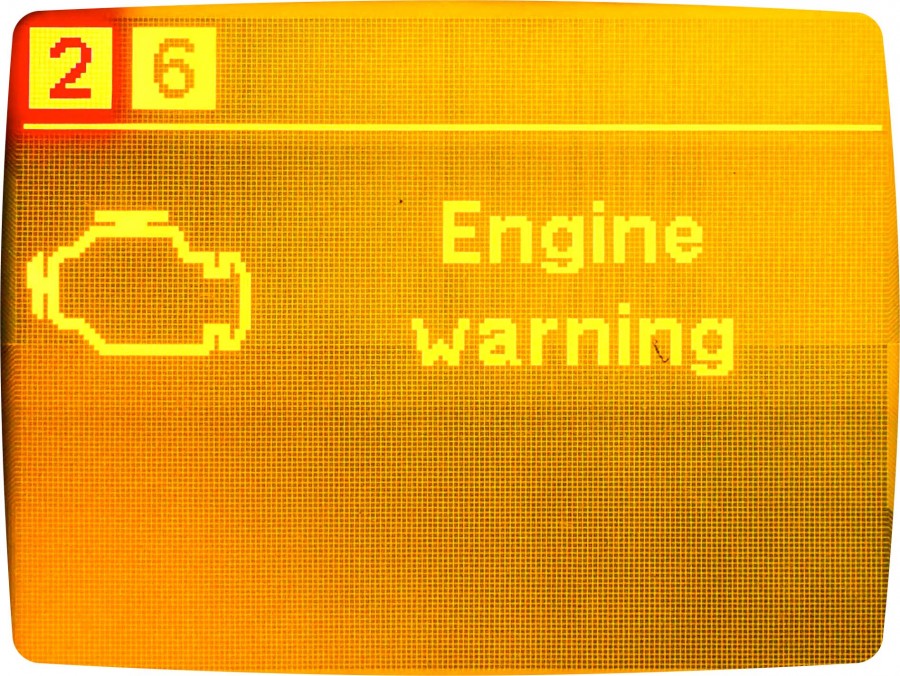

Engine warning – поломки в системе двигателя. В этом случае грузовик необходимо останавливать очень осторожно. Диагностика неисправности – в сервис-центре.

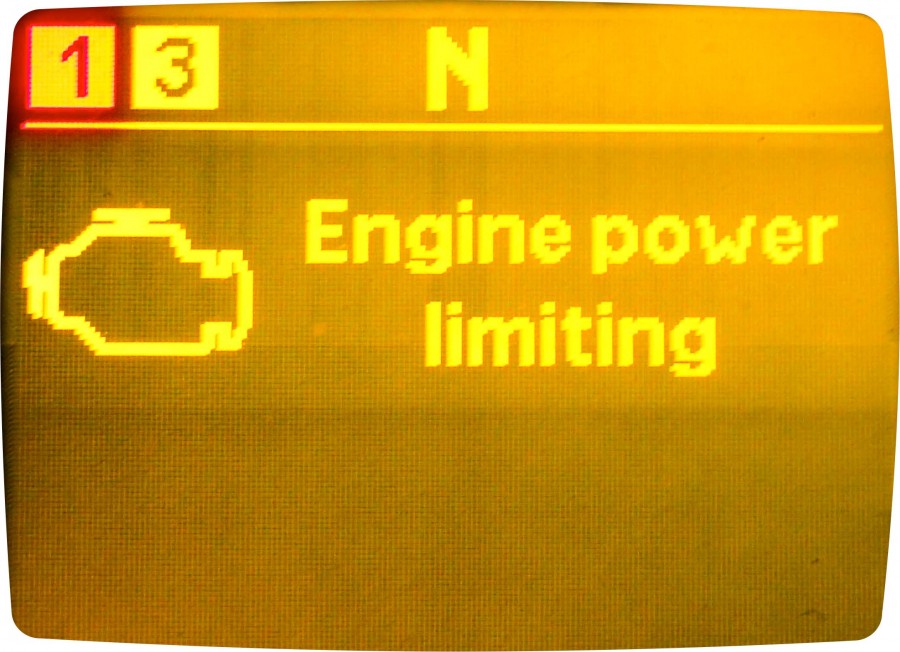

Engine power limiting – ограничение мощности двигателя.

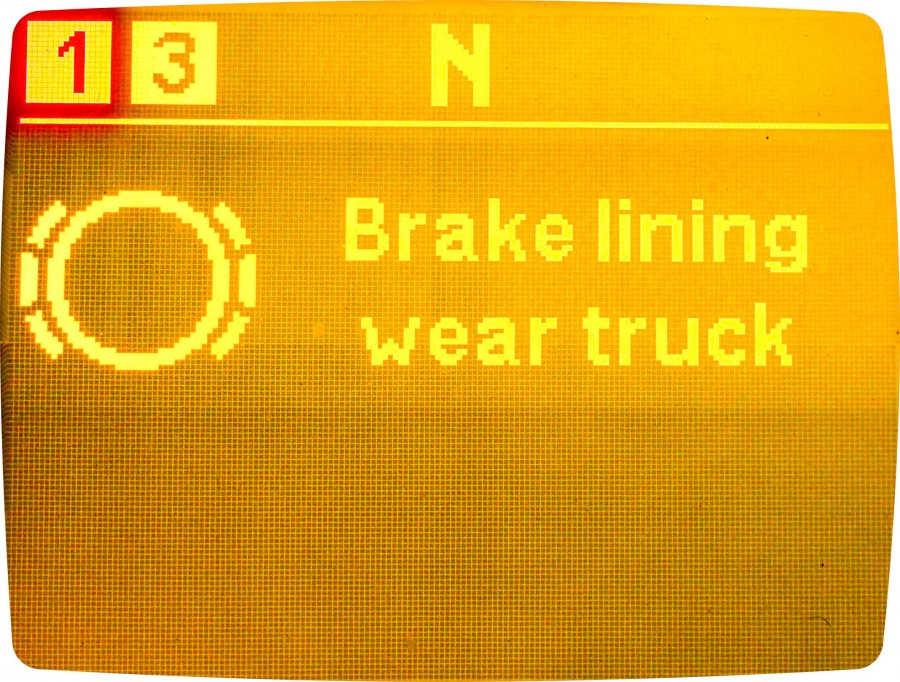

Brake lining wear truck – превышение допустимой степени износа колодок на одном или нескольких колесах.

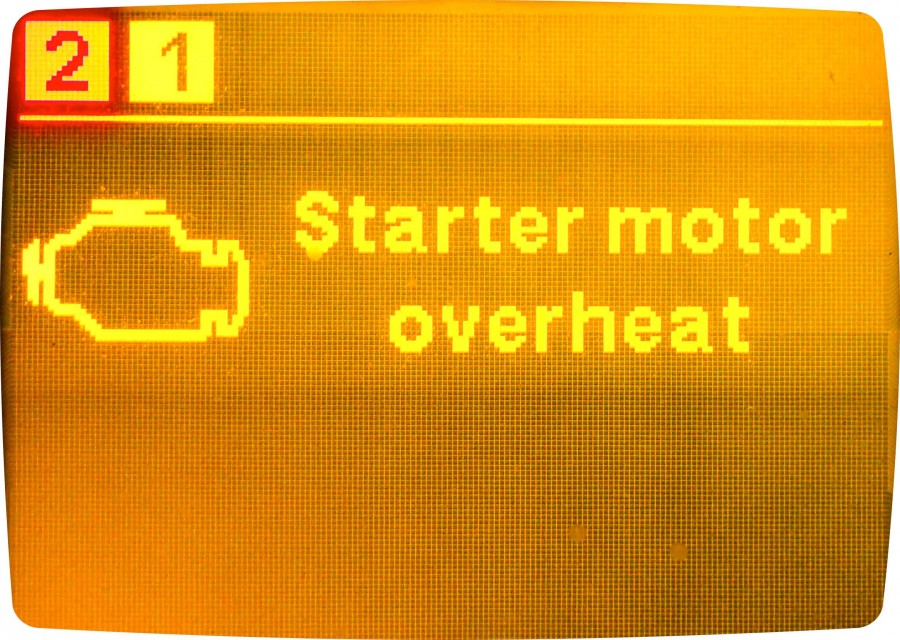

Starter motor overheat – нагрев стартера выше допустимых температур.

Coolant level low – уровень охлаждающей жидкости ниже допустимого. Остановиться и долить ОЖ до требуемого уровня.

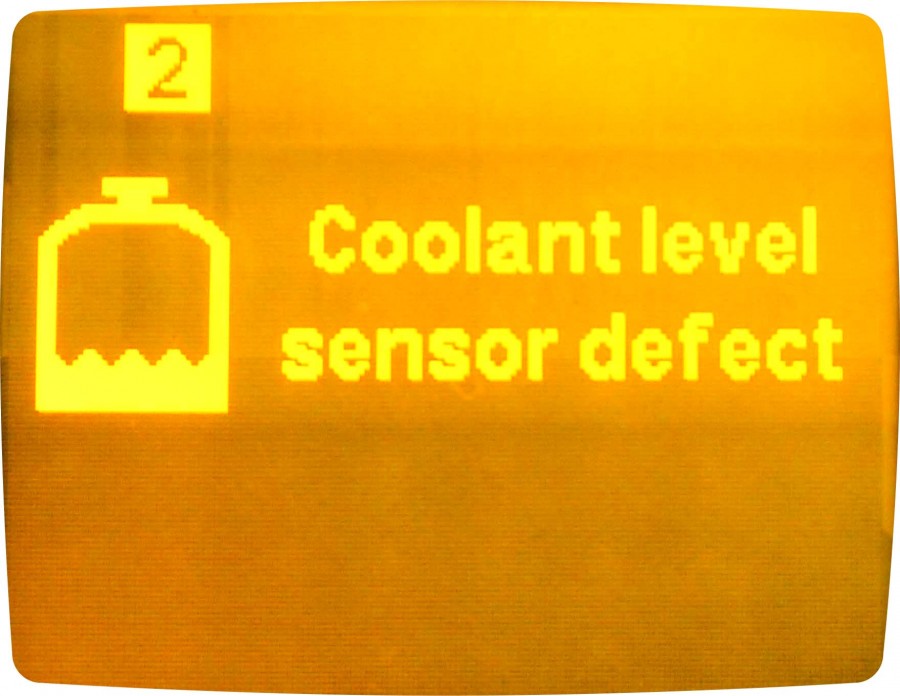

Coolant level sensor defect – поломка датчика, определяющего уровень охлаждающей жидкости.

Fasten seatbelt – не пристегнуты ремни безопасности.

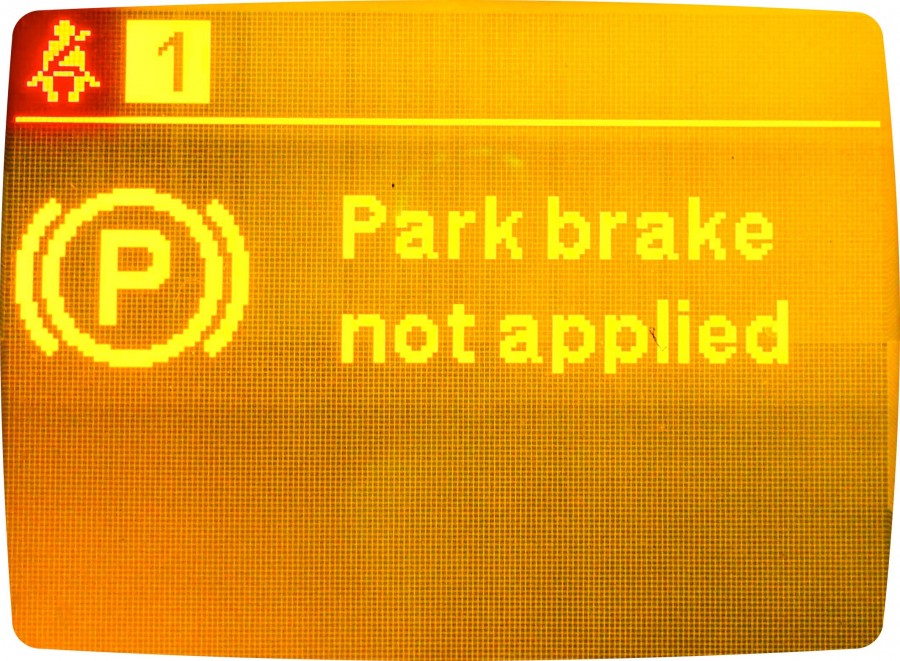

Park brake not applited – стояночный тормоз не активирован, а это означает, что грузовик не заторможен.

Alternator warning – генератор находится в нерабочем состоянии, зарядка отсутствует. При некорректной работе регулятора напряжения – недозарядка или перезарядка.

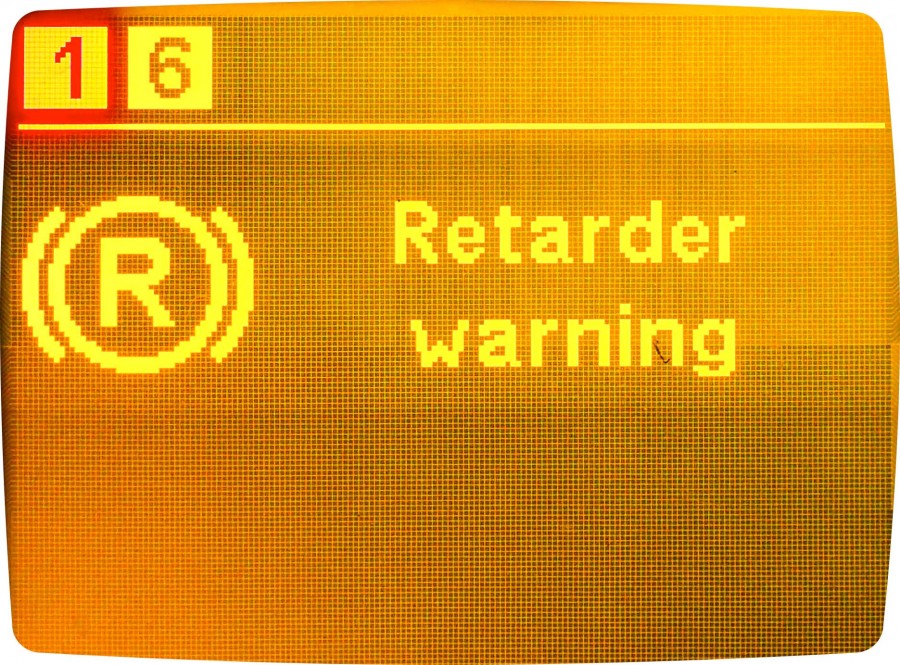

Retarder warning – трансмиссионный тормоз/интардер неисправен. Причины возникновения проблем в дополнительной тормозной системе – поломка датчика скорости, замыкание или обрыв CAN-шины, неисправность датчиков температуры, вентилятора охлаждения, электропроводки, низкий уровень охлаждающей жидкости. При появлении на панели этой ошибки необходимо проверить уровень ОЖ и состояние электрических разъемов. Если внешние проверки не дали результатов, рекомендуется обратиться к специалистам.

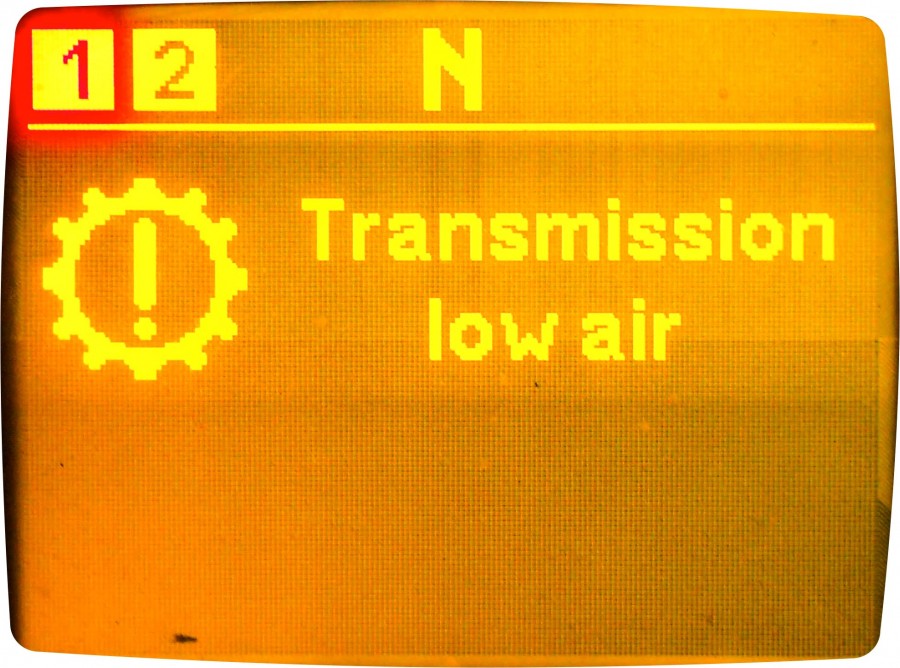

Transmission low air – слишком низкое давление воздуха в системе, управляющей коробкой ПП. При появлении такого предупреждения в красном цвете КП AS-Tronic остается на текущей передаче, а после остановки переходит в нейтральное положение, дальнейшее передвижение ТС становится невозможным.

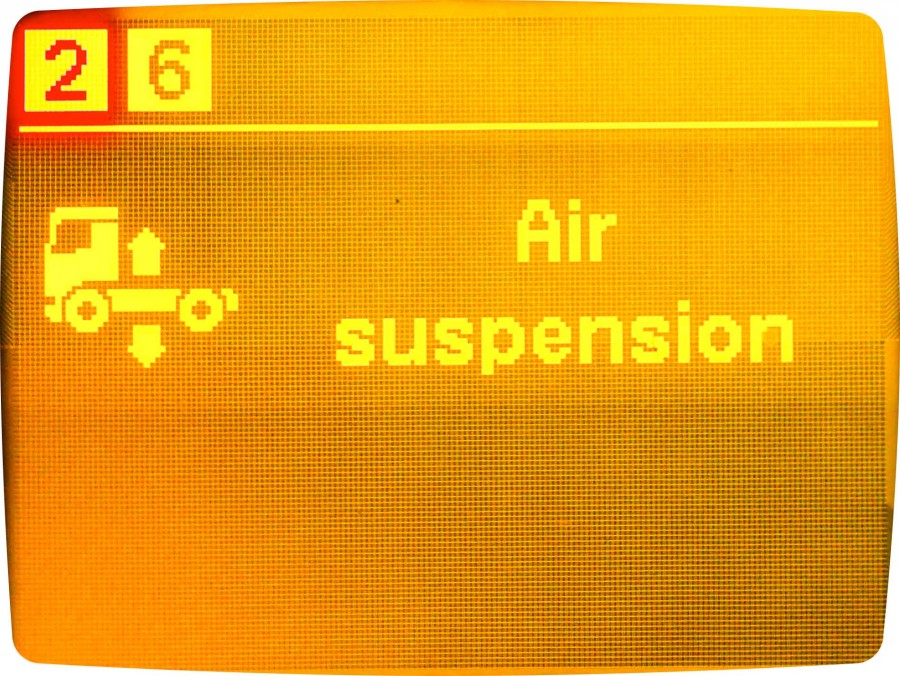

Air suspension – неисправная пневматическая подвеска.

Источник

Органы управления DAF-XF105 с 2006 года

3. Органы управления

Приборная панель

Приборы, регуляторы и сигнальные лампочки наприборной панели

1. Переключатель коробки отбора мощности на коробке передач.
2. Переключатель коробки отбора мощности на двигателе.
3. В зависимости от модели: выключатель отключения системы охранной сигнализации в кузове/прицепа.
4. Отключение датчиков контроля внутреннего пространства.
35. Переключатель лампы освещения рабочей площадки или грузового отсека.
36. Регулятор высоты фар головного освещения.
37. Переключатель передних/задних противотуманных фар.
38. Регулятор подсветки панели приборов.
39. Переключатель освещения.
40. Приборная панель.
A. Спидометр.
B. Указатель уровня топлива.
C. Центральный дисплей.
D. Указатель температуры охлаждающей жидкости.
E. Тахометр.
F. Одометр или счетчик пробега за поездку.
G. Указатель уровня жидкости AdBlue.
H. Индикаторы.
I. Указатель давления воздуха в контурах 1 и 2.
J. Указатель температуры за бортом и часы.

Переключатель освещения автомобиля

Переключатель освещения автомобиля поворотного типа имеет три положения.

— Положение 0: свет выключен.

— Положение I: включены стояночные и габаритные огни.

— Положение II: включены фары, стояночные и габаритные огни.

При положении II выключателя освещения автомобиля лампочки в различных выключателях горят с пониженной яркостью, чтобы выключатели были хорошо видны.

Переключатель лампы освещения рабочей площадки или грузового отсека

Используя данный переключатель, можно включить лампу освещения рабочей площадки, находящуюся на поперечине позади кабины, или освещение в грузовом отсеке.

Примечание
Стояночные/габаритные огни должны быть включены (переключатель в положении I).

Регулятор высоты фар головного освещения

Высоту фар можно регулировать с помощью поворотного переключателя. Поворачивая переключатель, можно направлять свет фар головного света вверх или вниз.

Переключатель передних/задних противотуманных фонарей

Данным переключателем включаются передние/задние противотуманные фонари.

При включении противотуманных огней на приборной панели загорится лампочка.

Регулятор подсветки панели приборов

При включении наружного освещения также включается подсветка панели приборов. Поворотный регулятор позволяет регулировать освещенность панели приборов.

Переключатель коробки отбора мощности на коробке передач

Включение коробки отбора мощности

1. В зависимости от программы стояночный тормоз должен быть установлен в положение стоянки или в положение движения.

Примечание
— Если стояночный тормоз будет находиться в позиции движения при включенной коробке отбора мощности, автомобиль может начать движение.
— Условием для включения коробки отбора мощности является неподвижность автомобиля.

2. Оставьте двигатель работающим на холостых оборотах (при частоте вращения вала двигателя менее 700об/мин).

3. Если установлена механическая коробка передач, выжмите сцепление. Если установлена коробка передач AS Tronic, установите поворотный переключатель в положение «N» (нейтральное).

4. Переведите переключатель коробки отбора мощности в положение включения.

5. Сигнальная лампочка на панели приборов загорается при включении коробки отбора мощности.

Выключение коробки отбора мощности

1. Автомобиль должен быть неподвижен (если так запрограммировано).

2. Оставьте двигатель работающим на холостых оборотах.

3. Если установлена механическая коробка передач, выжмите сцепление. Если установлена коробка передач AS Tronic, поставьте поворотный переключатель в положение «N» (нейтральное).

4. Переведите переключатель коробки отбора мощности в положение выключения. Если установлена механическая коробка передач, выжмите на две-три секунды педаль сцепления (чтобы отключить коробку отбора мощности).

Примечание
— Движение с работающим механизмом отбора мощности возможно, если не превышается допустимая максимальная скорость для коробки отбора мощности.
— Переключать передачи при включенном механизме отбора мощности нельзя, а если установлена коробка передач AS Tronic, то это невозможно.

Переключатель коробки отбора мощности на двигателе

Примечание
Если на двигателе установлена коробка отбора мощности модели ZF (NMV), действуйте следующим образом.

Внимание:
1. При движении или на стоянке с работающим двигателем.
2. Число оборотов двигателя должно быть в диапазоне между 600 и 1300об/мин.
3. Включите коробку отбора мощности NMV.

Выключение: при движении или на стоянке при работающем двигателе.

Отключение охранной сигнализации кузова/прицепа

См. раздел «Охранная сигнализация» ранее в главе.

Отключение датчиков контроля внутреннего пространства кабины

См. раздел «Охранная сигнализация» ранее в главе.

Спидометр

В зависимости от модели шкала спидометра может иметь как оцифровку в км/ч, так и двойную оцифровку – км/ч и м/ч.

Указатель уровня топлива

Указатель уровня топлива работает только при включенном зажигании.

Имейте в виду, что при включении зажигания нужно немного подождать, чтобы указатель уровня топлива заработал.

Указатель температуры охлаждающей жидкости

Не следует позволять двигателю работать на полной мощности, если указатель температуры находится в синей зоне.

Если стрелка стоит вертикально или находится немного правее, температура двигателя достигла рабочего значения.

Если температура охлаждающей жидкости внезапно повышается и/или стрелка находится в красной зоне, необходимо проверить следующее:

Тахометр

Одометр, или счетчик пробега за поездку

Обнулить показания счетчика пробега за поездку можно при помощи селекторного переключателя в подменю «TRIP info» («Информация о поездке»).

Указатель уровня жидкости AdBlue

Указатель уровня жидкости AdBlue работает только при включенном зажигании. Имейте в виду, что при включении зажигания нужно немного подождать, чтобы указатель заработал.

Индикаторы

Индикаторы указывают, какие из систем работают в данный момент.

Указатель давления воздуха в контурах 1 и 2

Данный указатель показывает наименьшее давление воздуха в резервуарах одного из рабочих контуров тормозной системы. Если давление в одном из контуров падает ниже 5бар, начинает звучать зуммер, а на центральном дисплее загорается сигнальная лампочка «Air system pressure too low» («Давление воздуха недостаточное»). При давлении выше 7бар тормоза можно отпустить с помощью рычага стояночного тормоза.

Примечание
Зуммер, указатель и сигнальная лампочка работают только при включенном зажигании.

Селекторный переключатель меню также можно использовать для чтения на центральном дисплее показаний давления вконтурах 1 и 2.

Внимание:
Пока звучит зуммер или давление в одном из контуров ниже 5бар, движение на автомобиле запрещается.

Указатель температуры за бортом и часы

При повороте ключа зажигания активируется дисплей.

Часы находятся в верхней части дисплея.

Указатель температуры расположен внизу дисплея и указывает температуру в ° С или ° F.

Индикаторы

А1. Ошибка тахографа.
А2. Передние противотуманные фары.
А3. Задние противотуманные фонари.
А4. Задействован стояночный тормоз.
А5. Шасси не в транспортном положении.
А6. Включена лампа освещения рабочей площадки или грузового отсека.
А7. Система ABS прицепа.

В1. Низкий уровень топлива.

Е1. Работает ретардер.
Е2. Датчик MIL.
Е3. Включен нагревательный элемент.
Е4. Включена блокировка дифференциала.
Е5. Активирована коробка отбора мощности.
Е6. Работают системы ASR и VSC.

Н1. Сигнальная лампа указателей левого поворота тягача.
Н2. Сигнальная лампа указателей левого поворота прицепа.
Н3. Сигнальная лампа дальнего света фар.
Н4. Центральная сигнальная лампочка «СТОП».
Н5. Делитель коробки передач в положении «пониженная».
Н6. Сигнальная лампа указателей правого поворота прицепа.
Н7. Сигнальная лампа указателей правого поворота тягача.

Передние противотуманные фары

Эта сигнальная лампа загорается при включении передних противотуманных фар.

Задние противотуманные фонари

Эта сигнальная лампа загорается при включении задних противотуманных фонарей.

Задействован стояночный тормоз

Эта сигнальная лампа загорается при активации стояночного тормоза или в случае нехватки давления воздуха в системе для отключения стояночного тормоза.

Шасси не в транспортном положении

Эта сигнальная лампа горит непрерывно, когда шасси находится в ненормальном транспортном положении или при использовании режима повышения тяги.

Лампа освещения рабочей площадки или грузового отсека

Эта сигнальная лампа зажигается при включении лампы освещения рабочей площадки.

Система ABS прицепа

Эта сигнальная лампа загорается при включенном зажигании, а также если на сцепке находится прицеп, оборудованный системой ABS. Эта сигнальная лампа гаснет в течение трех секунд после включения зажигания, а также если автомобиль движется со скоростью больше 7км/ч.

Если сигнальная лампа продолжает гореть, это означает, что неисправна система ABS прицепа и следует обратиться кдокументации по прицепу.

Низкий уровень топлива

Эта сигнальная лампа загорается, когда в баке остается резервное количество топлива. Резервное количество составляет около 10% емкости бака. Заправьте автомобиль как можно скорее.

Работает ретардер

Эта сигнальная лампа загорается, когда работает ретардер.

Если температура охлаждающей жидкости очень сильно повысилась, ретардер автоматически перейдет в более щадящий режим работы, что понизит эффект торможения.

Выберите передачу, при которой число оборотов вала двигателя достигнет значения около 1500, что гарантирует достаточное охлаждение двигателя.

Датчик MIL

Эта сигнальная лампа загорается, если в одном из электронных блоков системы управления двигателем или в системе дополнительной очистки отработанных газов обнаружена ошибка.

Включен нагревательный элемент

При включении зажигания электронный блок сам определяет необходимое время предпускового и последующего прогрева.

Время предпускового и последующего прогрева зависит от температуры, измеряемой электронным блоком системы управления двигателем.

Как только электронный блок определит необходимое время предпускового и последующего прогрева, загорится данный индикатор.

Включена блокировка дифференциала

Эта сигнальная лампа загорается, как только включается блокировка дифференциала.

Активирована коробка отбора мощности

Эта сигнальная лампа горит при включенной коробке отбора мощности.

Работают системы ASR и VSC

Эта сигнальная лампа мигает, когда включается повышенный режим антиблокировочной системы ASR при помощи переключателя ASR.

Данный индикатор горит постоянно, если работают система контроля VSC, система ASR или контроль тормозного момента.

Индикатор указателей левого поворота тягача

Эта сигнальная лампа мигает вместе с указателями поворота на тягаче.

Индикатор указателей левого поворота прицепа

На автопоезде, состоящем из тягача и прицепа или тягача с полуприцепом, эта сигнальная лампа начинает мигать при включении указателей поворота.

Индикатор дальнего света фар

Эта сигнальная лампа загорается при включении дальнего света или при включении сигнализации фарами.

Центральная сигнальная лампочка «СТОП»

Центральная лампочка «СТОП» загорается, если в автомобиле обнаружена серьезная неполадка. Центральный дисплей покажет, какая из функций автомобиля инициировала сигнал.

Информационная панель покажет, какая из функций дала сбой.

Внимание:
— Если загорелась сигнальная лампочка «СТОП» и/или во время движения звучит зуммер, как можно быстрее остановите автомобиль, припаркуйтесь в спокойном месте и немедленно выключите двигатель.
— Как можно скорее устраните неисправность.

Делитель коробки передач в положении «Пониженная»

Эта сигнальная лампа загорается при включении нижней ступени делителя коробки передач (для получения «половинок» передач).

Индикатор указателей правого поворота тягача

Эта сигнальная лампа мигает вместе с указателями поворота на тягаче.

Индикатор указателей правого поворота прицепа

На автопоезде, состоящем из тягача и прицепа или тягача с полуприцепом, эта сигнальная лампа начинает мигать при включении указателей поворота.

Панель органов управления

5. Рычаг стояночного тормоза.
6. Селекторный переключатель меню.
7. Место для радиоприемника/аудиосистемы (DIN).
8. Вещевой отсек/отсек для радиоприемника (в зависимости от модели).
9. Регулятор заслонки рециркуляции воздуха.
10. Выключатель кондиционера.
11. В зависимости от модели: выключатель вспомогательного тормоза/переключатель системы контроля тяги (модель FTM).
12. Блокировка межосевого дифференциала.
13. Переключатель системы контроля тяги (модель FTM)/переключатель улучшения маневренности (для модели FT и низкорамных автомобилей)/переключатель блокировки дифференциала на третьем мосту.
25. Поворотный переключатель управления температурой.
26. Поворотный переключатель управления распределением воздуха.
27. Поворотный переключатель управления скоростью вращения вентилятора.
28. Панель управления системой отопления/вентиляции (климат-контроля АТС).
29. Селекторный переключатель коробки передач AS Tronic.
30. Переключатель для подъема вспомогательного моста (пневматическая подвеска)/переключатель для подъема вспомогательного моста (рессорная подвеска).
31. Переключатель нормального транспортного положения (пневматическая подвеска)/переключатель для включения второго транспортного положения.
32. Переключатель подъемного устройства на первом вспомогательном мосту (модель FAK).
33. Резервный выключатель.
34. Резервный выключатель.

Селекторный переключатель меню

Поворачивая переключатель, можно переходить от одного экрана к другому. При нажатии переключателя на экране появляется информация о выбранном разделе, после чего любые подменю высвечиваются на экране.

Переключатель заслонки рециркуляции воздуха

С помощью этого переключателя можно почти полностью перекрыть доступ воздуха в кабину.

Использование данной функции необходимо, чтобы предотвратить, например, поступление в кабину неприятных запахов.

Рекомендуется включать эту функцию только на непродолжительное время, чтобы предотвратить ухудшение качества воздуха и его пересушивание внутри кабины.

При нажатой кнопке: сигнальная лампочка в переключателе загорается, также загорается индикатор на приборной панели. Включается рециркуляция. Почти полностью перекрывается доступ воздуха в кабину извне.

Кнопка не нажата: сигнальная лампочка не горит. Рециркуляция отключается. Заслонка открывается, и внешний воздух поступает в кабину.

Выключатель кондиционера

Выключатель кондиционера имеет следующие положения:

Переключатель активации третьего тормоза

При нажатии данного переключателя отключается третий тормоз. Отключение третьего тормоза не влияет на работу всей тормозной системы автомобиля.

Переключатель системы контроля тяги (модель FTM)

Данный переключатель включает режим контроля тяги.

Переключатель блокировки межосевого дифференциала

Данный переключатель включает блокировку межосевого дифференциала.

Внимание:
Переключатель снабжен замком.

Блокировка межосевого дифференциала может быть включена:

Примечание
Для автомобилей с коробкой передач AS Tronic: автомобиль должен стоять, а коробка передач должна быть в нейтральном положении («N»).

Переключатель системы контроля тяги (модель FTM)

Данный переключатель включает режим контроля тяги.

Переключатель улучшения маневренности (для модели FT с низким транспортным положением)

Переключатель служит для того, чтобы ВРЕМЕННО увеличивать расстояние между передней частью полуприцепа имостиком тягача при совершении маневров на склонах, подъемах, неровных поверхностях ит.д.

Эта функция активируется после нажатия на переключатель, когда автомобиль стоит или движется со скоростью не более 3км/ч.

По прошествии трех минут или по достижении автомобилем скорости более 20км/ч эта функция отключается, автомобиль возвращается на прежний уровень.

Функция также может быть отключена путем нажатия кнопки «Стоп» на пульте сиситемы ECAS.

Внимание:
— При активации данной функции автомобиль автоматически опускается снова по истечении трех минут на скорости менее 20км/ч, а также когда автомобиль останавливается, например, когда проводятся какие-то работы.
— Повторное включение возможно в любое время, когда автомобиль стоит или движется со скоростью менее 3км/ч, причем уровень остается поднятым в течение трех минут.

Переключатель блокировки дифференциала третьего моста

Этот переключатель включает блокировку дифференциала третьего моста.

Внимание:
Переключатель снабжен замком.

Блокировка дифференциала должна быть включена:

Поворотный переключатель управления температурой

Данный переключатель служит для регулировки температуры в пределах от 0 до 100%.

Воздушные сопла, отверстия для обдува стекол и воздухозаборники

Система обогрева и вентиляции имеет множество воздухозаборников и отверстий для обдува стекол для отпотевания иразмораживания лобового стекла и боковых стекол и для обогрева кабины.

В приборной панели имеются вентиляционные отверстия, регулируемые по объему и направлению потока проходящего через них воздуха.

Холодный или прогретый воздух поступает через данные отверстия в кабину. Температура воздуха регулируется поворотным переключателем.

Объем поступающего через вентиляционное отверстие потока воздуха регулируется колесиками с насечкой на вентиляционных отверстиях.

В зоне ног

Слева и справа снизу имеется несколько нерегулируемых вентиляционных отверстий.

Подача воздуха (холодного или нагретого) регулируется поворотным переключателем.

В дверях

В дверях имеются нерегулируемые вентиляционные отверстия. Подача воздуха регулируется поворотным переключателем. Когда воздух направляется в зону ног, он одновременно подается к дверям.

Поворотный переключатель управления распределением воздуха

Распределение воздуха в кабине:

Зона ног и вентиляционные отверстия для обдува ветрового стекла.

Обдув ветрового стекла.

Поворотный переключатель управления скоростью вращения вентилятора

Переключатель скоростей вентилятора имеет четыре режима и нулевую позицию.

Переключатель для подъема вспомогательного моста

Данный переключатель служит для управления подъемным механизмом поддерживающего моста на пневматической или рессорной подвеске.

Переключатель имеет три положения: «Подъем» – «0» – «Спуск».

Подъем

Опускание

Примечание
Для автомобилей с коробкой передач AS Tronic: автомобиль должен быть неподвижен, акоробка передач должна быть в нейтральном положении («N»).

Переключатель нормального транспортного положения, пневматическая подвеска

При кратковременном нажатии на данный переключатель автомобиль устанавливается в нормальное транспортное положение.

Переключатель подъемного устройства на первом поддерживающем мосту (модель FAK)

Данный переключатель служит для управления подъемным устройством для первого поддерживающего моста.

Переключатель имеет три положения: «Подъем» – «0» – «Спуск».

Подъем

Спуск

Примечание
Для автомобилей с коробкой передач AS Tronic: автомобиль должен стоять, а коробка передач должна быть в нейтральном положении («N»).

Центральная консоль

14. Переключатель внутреннего освещения кабины со стороны пассажира.
15. Переключатель запирания пассажирской двери.
16. Переключатель отопителя кабины.
17. Переключатель для люка в крыше (кабина ХС).
18. Переключатель для включения/выключения внутреннего освещения кабины.
19. Переключатель ночного освещения + внутреннего освещения.
20. Розетка 24В/10А.
21. Переключатель ASR.
22. Главный выключатель электропитания.
23. Выключатель аварийной сигнализации.
24. Прикуриватель 24В.

Прикуриватель 24В

Нажмите на прикуриватель. Как только он достаточно нагреется, он автоматически отскочит назад. При использовании прикуривателя для подсоединения дополнительного оборудования или фонаря учитывайте, что максимальная допустимая нагрузка – 180Вт.

Выключатель аварийной сигнализации

При нажатии на этот выключатель все указатели поворотов начинают мигать.

Аварийная сигнализация отключается при повторном нажатии на данный переключатель. Сигнальная лампочка, горящая ввыключателе, говорит о том, что он включен.

Главный выключатель электропитания

Если на автомобиле установлен электронный главный выключатель электропитания (обычно находящийся в районе аккумуляторной батареи), то на центральной консоли в кабине также устанавливается выключатель, дублирующий его.

Данный выключатель служит для того, чтобы включать и выключать подачу питания на все электрооборудование автомобиля (кроме тахографа), находясь в кабине автомобиля.

Примечание
— При использовании главного выключателя электропитания двигатель должен быть отключен. Запрещается использовать переключатель во время езды!
— Всегда отключайте электрическую систему автомобиля, когда ставите автомобиль на стоянку или выходите из него.
— Если в автомобиле имеется автономный отопитель, необходимо сначала отключить его иподождать, пока он полностью отключится. Только после этого разрешается использовать главный выключатель.

Переключатель ASR

При включении переключателя системы ASR на скорости менее 45км/ч блок контроля системы ASR настроен на большую пробуксовку колес. В этом случае достигается лучшее сцепление колес с поверхностью дороги при движении по песку, снегу или при использовании колесных цепей.

Переключатель ночного освещения + внутреннего освещения

Преимуществом использования данного освещения является то, что на стеклах почти не отражаются световые блики при движении в ночное время.

Переключатель для включения/выключения внутреннего освещения кабины

Данный переключатель служит для отключения всего внутреннего освещения кабины.

Внимание:
В случае использования данного переключателя внутреннее освещение кабины остается выключенным даже при открытых дверях.

Переключатель для люка в крыше (кабина ХС)

С помощью этого переключателя можно открывать и закрывать люк с электрическим приводом в крыше.

Переключатель автономного отопителя

Данный переключатель служит для включения автономного отопителя кабины.

Переключатель для запирания пассажирской двери

Данный переключатель служит для запирания/отпирания пассажирской двери.

Переключатель внутреннего освещения кабины + двойной переключатель всочетании с прикроватным освещением

Данный переключатель работает в сочетании с прикроватным переключателем.

Розетка 24В/10А (соединение для дополнительного оборудования)

Запрещается подсоединять потребители с большой нагрузкой (максимальная нагрузка – 240Вт).

Потолочная консоль

43. Выключатель фонарей на крыше.
44. Резервная кнопка.
45. Резервный отсек.
46. Резервный отсек.
47. Лампа для чтения с водительской стороны.
48. Лампа потолочной консоли.
49. Резервная кнопка.
50. Тахограф.
51. Отделение для документов (если не установлено прочее оборудование).
52. Резервная кнопка.

Переключатели на рулевом колесе

В зависимости от модели автомобиля на рулевом колесе могут быть установлены или не установлены переключатели.

Переключатели на левой стороне рулевого колеса:

A. Кнопка ответа на телефонный звонок/окончания звонка/отклонения звонка.

B. Кнопка перелистывания телефонной книги.

C. Регулятор скорости при спуске.

Переключатели на правой стороне рулевого колеса:

D. Изменяемый ограничитель скорости.

E. Круиз-контроль, возобновление действия, отключение.

F. Регулировка круиз-контроля/регулировка частоты вращения вала двигателя.

Установка телефона

Установка держателя для телефона

Разрешается использовать только держатель компании DAF, который подходит для вашего телефона. Проконсультируйтесь у дилера компании DAF, производит ли компания DAF держатели для вашей модели телефона.

Установите держатель для телефона в установочной панели на панели органов управления. Убедитесь в том, что разъемы (А) на держателе и на установочной панели совпадают, перед тем как установить держатель в фиксаторе. Когда телефон установлен в держателе и зажигание включено, в интерфейсе телефона считывается информация из памяти SIM-карты телефона.

Это может занять некоторое время (в зависимости от модели телефона).

Снятие держателя для телефона

Держатель для телефона можно снять с установочной панели, нажав на кнопки (В) с обеих сторон установочной панели ипотянув держатель вперед.

Установка телефона

Установите телефон в держателе (1) и прижмите его в фиксатор (2).

Снятие телефона

Нажмите на кнопку (С), чтобы снять фиксацию телефона.

Использование переключателей на рулевой колонке для управления телефоном

Входящий звонок

В случае поступления входящего звонка на центральном дисплее высвечивается следующая информация:

Ответ на входящий звонок

Нажмите на верхнюю часть переключателя «Ответить на звонок» (2), чтобы ответить на звонок, и нажмите на нижнюю часть переключателя, чтобы закончить или отклонить входящий звонок.

Исходящие звонки

Выбор телефонного номера

Выбор телефонного номера производится несколькими способами.

Выбор последнего набранного номера

Выберите один из 10 последних набранных номеров при помощи клавиш «Scroll up, scroll down»/«Листать вверх, листать вниз» (1).

Нажмите клавишу «Scroll up»/«Листать вверх» (1). Последние набранные номера показываются на центральном дисплее. Затем нажмите клавишу «Take call»/«Произвести звонок» (2) для соединения.

Если нажать клавишу «Telephone down»/«Отключить телефон» или не нажимать никакую клавишу в течение 10секунд, то сцентрального дисплея исчезнет вся информация.

Завершение звонка производится при помощи клавиши «Telephone down»/«Отключить телефон» (2).

Выбор номера из телефонного списка

Выбор номера из списка возможен, только когда автомобиль остановлен.

Нажмите клавишу «Scroll down»/«Листать вниз» (1), чтобы список телефонных номеров отобразился на центральном дисплее. Затем выберите нужный номер при помощи клавиши «Scroll up, scroll down»/«Листать вверх, листать вниз» (1).

Аккуратно пролистывайте список строка за строкой при помощи клавиши «Scroll up, scroll down»/«Листать вверх, листать вниз» (1). Удерживайте клавишу «Scroll down»/«Листать вниз» (1) – четыре последующих номера или имени автоматически высветятся на дисплее.

Затем нажмите клавишу «Take call»/«Произвести звонок» (2) для соединения.

Завершение звонка производится при помощи клавиши «Telephone down»/«Отключить телефон» (2).

Регулировка уровня звука

Регулировка уровня звука в автомобиле напрямую зависит от регулировки уровня звука телефона. Следовательно, следуйте указаниям в руководстве по эксплуатации телефона.

Подрулевые переключатели

На рулевой колонке всегда есть два подрулевых переключателя.

Левый подрулевой переключатель производится в одном из двух вариантах (см. ниже).

Функции левого подрулевого переключателя следующие:

Правый подрулевой переключатель производится в двух вариантах.

Автомобиль с коробкой передач AS Tronic:

Автомобиль с механической коробкой передач:

Функции правого подрулевого переключателя следующие.

Модель с коробкой передач AS Tronic:

Модель с механической коробкой передач:

Левый подрулевой переключатель

Центральное положение – ближний свет с включенным освещением.

B. Сигнализация фарами дальнего света.

L. Указатель поворота (левый).

R. Указатель поворота (правый).

A. Переключатель очистителя ветрового стекла.

O. Очистители отключены.

S. Омыватели ветрового стекла

1. Стеклоочистители активированы, низкая скорость.

2. Стеклоочистители активированы, высокая скорость.

Указатели поворота

Указатели работают только при включенном зажигании. Для кратковременного включения указателей поворота надо слегка потянуть переключатель назад (против давления пружины). Он вернется в прежнее положение, как только будет отпущен.

Звуковой сигнал

Звуковой сигнал включается при нажатии кнопки (K). Он работает только при включенном зажигании.

Стеклоочистители ветрового стекла

Стеклоочистители лобового стекла сделают только один ход при быстром нажатии переключателя (А).

Интервалы при прерывистом режиме работы стеклоочистителей

Новый интервал теперь равен 10секундам (время, которое переключатель (А) находился в нулевом положении («0»).

При выключенном зажигании, а также если режим прерывистой работы не включался в течение пяти минут, значение интервала вернется к стандартной установке, то есть 5секунд.

Стеклоочистители работают только при включенном зажигании.

Зимой всегда выключайте стеклоочистители перед выключением зажигания, чтобы предотвратить повреждение примерзших стеклоочистителей.

Омыватели ветрового стекла

При нажатии переключателя с пружинным возвратом (S) включаются омыватели ветрового стекла. Они отключаются при отпускании переключателя (S). Если автомобиль оборудован омывателями фар, они включаются одновременно сомывателями ветрового cтекла (если освещение включено).

Правый подрулевой переключатель

Подрулевой переключатель в автомобиле с механической коробкой передач

Модель подрулевого переключателя на рулевой колонке зависит от наличия переключателей на рулевом колесе.

А. Модель с моторным тормозом (без переключателей на рулевом колесе).
B. Модель с ретардером (с переключателями на рулевом колесе).

Модель A имеет следующие переключатели.

Модель В имеет ретардер. Переключатель на рулевой колонке служит для выбора определенного тормозного момента.

Регулятор в автомобиле с коробкой передач AS Tronic

Модель регулятора на рулевой колонке зависит от наличия переключателей на рулевом колесе.

C. Модель с моторным тормозом.
D. Модель с ретардером.

Модель регулятора на рулевой колонке C имеет следующие переключатели.

Если моторный тормоз включается регулятором на рулевой колонке, то, как только нажимается педаль газа, моторный тормоз отключается. Если педаль газа отпустить, моторный тормоз снова включится.

Модель регулятора на рулевой колонке D имеет следующие переключатели.

Регулируемая рулевая колонка

Внимание:
Рулевую колонку можно регулировать, только когда автомобиль остановлен!

Регулировка

Нажмите двухпозиционный переключатель вверх – рулевая колонка временно разблокируется. В этом положении можно отрегулировать высоту и угол наклона рулевого колеса.

Фиксация

Нажмите двухпозиционный переключатель вниз – рулевая колонка блокируется в отрегулированном положении.

Примечание
При проведении регулировки слышен слабый шипящий звук. Его издает двухпозиционный переключатель. Если рулевая колонка не заблокирована в установленном положении, переключатель блокирует ее автоматически в течение 20–30секунд.

Источник

Даф ошибка неисправность двигателя

Даже у самых надежных автомобилей иногда случаются отказы. Грузовики DAF – не исключение. Задача водителя – вовремя проинтерпретировать ошибку, оценить серьезность ситуации, для того, чтобы избежать незапланированной остановки.

Большая часть неисправностей диагностируется электронными блоками, расположенными в автомобиле. Поэтому при возникновении неисправностей на центральный дисплей будет выведена информация о системе, в которой обнаружены отклонения в работе.

Если вам неудобно разбираться в тонкостях англоязычного меню, в ЛАМНА СЕРВИС можно перевести меню на русский язык. Работаем с любыми автомобилями DAF, начиная с 2000 года выпуска, осуществляем ремонт проводки, прошиваем блоки.

Ошибки на красном фоне

Серьезная неисправность. Продолжать движение не рекомендуется (в гарантийный период – продолжать движение запрещается!).

Air pressure too low – низкое давление в пневмосистеме

Cabin lock open – Открыты замки кабины

Configuration error – Ошибка конфигурации систем автомобиля

Brake system truck warning – Серьезная неисправность тормозной системы EBS

Coolant level too low – Критически-низкий уровень охлаждающей жидкости

Oil level low – низкий уровень масла в двигателе

Motor Storung – Неисправность системы управления двигателем (не разблокирован иммобилайзер).

Ошибки на желтом фоне

При возникновении ошибок из этой группы следует заехать на сервисную станцию. При этом ехать, с особой осторожностью.

Engine power limiting – Мощность двигателя ограничена

Engine warning – Неисправность двигателя

Starter motor overheat – Перегрев стартера

Brake system truck warning – Неисправность тормозной системы EBS

Brake lining wear truck – Чрезмерный износ тормозных колодок

Park brake not applied – Не активирован стояночный тормоз, автомобиль не заторможен

Exhaust system warning – Неисправность системы очистки отработавших газов

Retarder warning – Неисправность трансмиссионного тормоза/интардера

Transmission low air – Низкое давление воздуха в системе управления КПП.

Air suspension – Неисправность пневмоподвески

Coolant level sensor defect – Неисправность датчика охлаждающей жидкости

Ошибка КПП AsTronic, неисправность двигателя и системы доочистки выпускных газов(EAS) в автомобиле DAF XF 105

Одна из самых надёжных моделей грузовых автомобилей DAF XF 105. Плохие отзывы от владельцев этого грузовика встречаются не часто. Однако у этой модели есть некоторые слабости, а именно, речь идёт о жгутах электропроводки кабина-шасси. Как раз с такой, на первый взгляд типичной, проблемой на немецкую фирму Autowelt GmbH 97618 Niederlauer поступил DAF 105-й. На панели приборов высвечивались неисправности КПП AsTronic, неисправность двигателя и системы доочистки выпускных газов(EAS).

Обычно в таких случаях двигатель не запускается, но стартер при этом срабатывает. Но этот случай был не таким. Двигатель запускался, но передача не включалась и автомобиль не двигался с места. Такая неисправность не совсем типична, и от этого только интереснее выявить её. Компьютерная диагностика показала ряд неисправностей связи по каналу CAN между основными системами автомобиля, но все эти ошибки были удалены и проблема с которой пришёл автомобиль исчезла. Но, исходя из опыта работы с этими авто, было понятно, что неисправность плавающая и может появиться в любой момент. Так и случилось. После нескольких сотен метров движения автомобиля по территории сервисного центра, снова появились предупреждения об ошибках в системах управления КПП As-Tronic, двигателем, EAS и к тому же ошибка конфигурации автомобиля, после чего уже и двигатель перестал запускаться, что уже более типично для 105-го.

При повторном подключении диагностического компьютера не удалось связаться с блоками управления двигателем, а в других блоках управления снова появились ошибки по связи через шину передачи данных CAN с блоками не вышедшими на связь с диагностикой. Это существенно сузило круг поисков, стало понятно, что необходимо поверять электропитание блока управления двигателем в первую очередь. Однако, с этим всё как раз оказалось в норме. Следующим этапом была произведена проверка целостности электропроводки каналов связи CAN с двигателем, но и тут проверка показывала, что всё на первый взгляд в норме и визуальный осмотр жгута электропроводки блока управления двигателем(DMCI) в местах, где он чаще всего подвержен повреждениям, также не дал результата. Но, после того, как был произведён осмотр жгута электропроводки блока управления DMCI, на канале передачи данных CAN напряжение уже не вкладывалось в заданные параметры около 2-2,6 вольт, а составляло 0,8-1,1 вольт.

Что-то, очевидно, «глушит» CAN, но что? По очереди отключаем блоки управления работающие на этом канале CAN , а это блок DMCI и EAS, но всё равно проблема остаётся. Проверяем каналы CAN-High и CAN-Low на предмет замыкания между собой, на цепь «30» и массу и обнаруживаем что CAN-High замкнута на массу с небольшим сопротивлением порядка 350 Ом. В этом и есть наша неисправность! Остаётся только выяснить в каком месте жгута электропроводки наша неисправность, но это уже дело за малым. Дальнейший детальный осмотр жгута электропроводки блока управления двигателем DMCI уже в совсем нетипичном для его повреждения месте даёт положительный результат. От вибрации целостность изоляции бала повреждена посредством трения о кронштейн, и провод CAN-High был замкнут с одним из массовых проводов. Также, параллельно с поиском данного повреждения электропроводки было обнаружено наличие большого количества воды под общей изоляцией жгута электропроводки блока DMCI.

Эта типичная проблема, как раз таки, и является главной бедой для электропроводки 105-го. Из-за воды внутри жгута провода окисляются и цепь прерывается, чаще всего повреждаются таким образом провода электропитания или шины CAN. На последнем этапе ремонта устраняется замыкание, жгут электропроводки двигателя просушивается для устранения воды, всё тщательно изолируется, удаляются все неисправности из электронных систем автомобиля, после чего ремонт, на первый взгляд простой типичной неисправности, а по итогу довольно таки интересного нестандартного случая, был успешно завершён.

Есть вопросы? пишите. Наши специалисты постараются вам помочь.

Ошибка конфигурации даф 105

трехануло на ямках, машина заглохла и высветелись ошибки

engine warning двигатель предупреждение
configuration error ошибка конфигурации
brake system truck warning тормозной системы грузовика предупреждение
и еще ошибка нарисован красный тягач и молния

машина DAF 95 стартер крутит, но не заводится

Смотрите также

Комментарии 16

Можно ещë попробовать клему снять на пару минут.

клеммы первым делом снимал

На петербилде была похожая ситуация, дело бы в релюшках. Главная релюшка(которая на мозги подает ток) сгорела поменяли местами завелись, но как включали ксенон машина глохла, т.к.не хватало подачи тока на мозги. Доехали до дома купили нормальные импортные релюшки и все гуд, до этого стояли наши советского производства релюшки полное г…

на вольво такая ерунда была тоже по трехало коробка автомат оказывается что на акпп маленькая штука отлетела

Было подобное на фреде у нас. Но там одна плюсовая клемма отпала. стартер крутил, но не заводилась. может кому пригодится))

УРААА завелся батя! Серые релюшки местами поменял и завелся, но ошибки не ушли. Надо новые такие релюхи просто.

А нет там фигни такой, типа предохранителя, которая в случае удара при аварии перекрывает подачу топлива? Ну, на легковых так. Если в яме нормально тряхнуло — может, оно сработало.

а хотябы примерно знать где он находится?

Жгут под кабиной .

полез уже туда как расцвело, спасибо

Справа под панелью стоят большие предохранители Пусть посмотрит

обычная механика. воздух накачен. а ошибок куча. скорее всего провода перетерлись…

Пускай посмотрит соединения на пневматике, если сработал защитный клапан, то машина не заведется из-за утечки воздуха

Это если коробка автомат и произошел полный сброс воздуха.
Клапан не может установить коробку в нейтраль, соответственно запуск запрещён БК…
Если механика — дело в проводке (особенно перелом косы справа на кабину)…

Может контакты на предохранителях или датчиках сртяслись, раз тряхонуло?

сказал все релющки и предохр. смотрел вроде целы

Описание и пояснение к ошибкам на грузовых DAF по системам:

• Коробка передач AS TRONIC часть1
• Коробка передач AS TRONIC часть2
• Управление двигателем DMCI
• Электронный модуль VIC-3.
• Электронный модуль VIC-2.
• Электронный модуль VIC-2 Lite.
• Электронный модуль данных VIC
• IMMOBILISER — иммобилайзер
• ECAS-3 управление пневматической подвеской
• ECAS-4 управление пневматической подвеской
• DTCO Тахограф
• ZF-INTARDER EST 42- Ретардер
• OPBOUWERMODULE (BBM) модуль совместимости с кузовом
• CDS-3, Центральный замок
• ALS-S сигнализации
• EAS-Обработка отработанных газов
• EBS-2-Электронная система торможения
• HYDRONIC 10 (ACH-EW) автономный отопитель с электронным блоком D901
• D3LC (ACH-EA)
• AIRTRONIC
• EMAS рулевая система
• UPEC управление впрыском
• AGS система смазки
• CDM
• АБС/ASR-D
• ABS-D/ABS/ASR-E
• ABS-E
• EBS — тормозная система
• RAS-EC

Ошибки на экране панели приборов:

Основные информационные сообщения, которые появляются во время поломки.

• значок на желтом фоне –следует ехать на станцию ремонта. Но можно ехать, очень осторожно
• значок на красном фоне – очень серьезная неисправность. Продолжать движение не желательно. (В гарантийный период – продолжать движение запрещается!)

Низкое давление в пневматической системе

Открыты замки кабины

Ошибка конфигурации систем автомобиля

Серьезная неисправность тормозной системы EBS

Очень низкий уровень охлаждающей жидкости

Низкий уровень масла в поддоне двигателя

Неисправность системы управления двигателем. Не разблокирован иммобилайзер

Неисправность тормозной системы EBS

Неисправность системы очистки отработавших газов

Мощность двигателя ограничена

Чрезмерный износ тормозных колодок

Низкий уровень охлаждающей жидкости

Неисправность датчика охлаждающей жидкости

Не пристегнут ремень безопасности

Не активирован стояночный тормозавтомобиль не заторможен

Неисправность генератора/нет зарядки

Неисправность трансмиссионного тормоза/интардера

Низкое давление воздуха в системе управления КПП.

Для записи на ремонт или ответ на интересующие вопросы обращайтесь по телефону:

МЫ РАБОТАЕМ ПО ВСЕЙ РОССИИ, УСЛУГИ ТРАНСПОРТНОЙ КОМПАНИИ НЕ ТАКИЕ ДОРОГИЕ

Zoeken

1. Home
2. Вернуться к Сервис
3. Вернуться к Сервис DAF
4. Пояснения к ошибкам DAF

Автомобиль DAF является надежным помощником в вопросах перевозок. Однако даже у самых надежных автомобилей иногда случаются отказы.

Большая часть неисправностей диагностируется электронными блоками, расположенными в автомобиле. Поэтому при возникновении неисправностей на центральный дисплей будет выведена информация о системе, в которой обнаружены отклонения в работе. К сожалению, часто водитель не может понять содержание ошибки, что в некоторых случаях может привести к серьезным поломкам.

Предлагаем ознакомиться с основными информационными сообщениями, которые могут появиться во время движения.

• Ошибка системы на желтом фоне – следует заехать на сервисную станцию. При этом ехать, с особой осторожностью.
• Ошибка системы на красном фоне – серьезная неисправность. Продолжать движение не рекомендуется. (В гарантийный период – продолжать движение запрещается!)

Низкое давление в пневмосистеме

Открыты замки кабины

Ошибка конфигурации систем автомобиля

Серьезная неисправность тормозной системы EBS

(Alerte systeme frein. tractrur)

Очень низкий уровень охлаждающей жидкости

Низкий уровень масла в поддоне двигателя

Неисправность системы управления двигателем. Не разблокирован иммобилайзер

Неисправность тормозной системы EBS

Неисправность системы очистки отработавших газов

Мощность двигателя ограничена

Чрезмерный износ тормозных колодок

Низкий уровень охлаждающей жидкости

Неисправность датчика охлаждающей жидкости

Не пристегнут ремень безопасности

Не активирован стояночный тормоз,

автомобиль не заторможен

Неисправность генератора/нет зарядки

Неисправность трансмиссионного тормоза/интардера

Низкое давление воздуха в системе управления КПП.

Если вам неудобно разбираться в тонкостях англоязычного меню, можем предложить перевести меню на русский язык на нашем сервисе DAF. Услуга стоит 3000р для любого автомобиля DAF, начиная с 2000 года выпуска.

Коды ошибок ДАФ

Описание и пояснение к ошибкам на грузовых DAF по системам:

• Коробка передач AS TRONIC часть1
• Коробка передач AS TRONIC часть2
• Управление двигателем DMCI
• Электронный модуль VIC-3.
• Электронный модуль VIC-2.
• Электронный модуль VIC-2 Lite.
• Электронный модуль данных VIC
• IMMOBILISER — иммобилайзер
• ECAS-3 управление пневматической подвеской
• ECAS-4 управление пневматической подвеской
• DTCO Тахограф
• ZF-INTARDER EST 42- Ретардер
• OPBOUWERMODULE (BBM) модуль совместимости с кузовом
• CDS-3, Центральный замок
• ALS-S сигнализации
• EAS-Обработка отработанных газов
• EBS-2-Электронная система торможения
• HYDRONIC 10 (ACH-EW) автономный отопитель с электронным блоком D901
• D3LC (ACH-EA)
• AIRTRONIC
• EMAS рулевая система
• UPEC управление впрыском
• AGS система смазки
• CDM
• АБС/ASR-D
• ABS-D/ABS/ASR-E
• ABS-E
• EBS — тормозная система
• RAS-EC

Ошибки на экране панели приборов:

Основные информационные сообщения, которые появляются во время поломки.

Открыты замки кабины

Ошибка конфигурации систем автомобиля

Серьезная неисправность тормозной системы EBS

Очень низкий уровень охлаждающей жидкости

Низкий уровень масла в поддоне двигателя

Неисправность системы управления двигателем. Не разблокирован иммобилайзер

Неисправность тормозной системы EBS

Неисправность системы очистки отработавших газов

Мощность двигателя ограничена

Чрезмерный износ тормозных колодок

Низкий уровень охлаждающей жидкости

Неисправность датчика охлаждающей жидкости

Не пристегнут ремень безопасности

Не активирован стояночный тормозавтомобиль не заторможен

Неисправность генератора/нет зарядки

Неисправность трансмиссионного тормоза/интардера

Низкое давление воздуха в системе управления КПП.

Для записи на ремонт или ответ на интересующие вопросы обращайтесь по телефону:

МЫ РАБОТАЕМ ПО ВСЕЙ РОССИИ, УСЛУГИ ТРАНСПОРТНОЙ КОМПАНИИ НЕ ТАКИЕ ДОРОГИЕ
