Коды неисправностей для двигателей ЯМЗ-5340, ЯМЗ-536 без системы бортовой диагностики
Коды неисправности сведены в таблицу.
Все ошибки МАЗ 236, 238, 3844, 4370, 4371, 4380, 4570, 4571, 4581, 4744, 47820, 5309, 5316, 5335, 5336, 5337, 5340, 5343, 5429, 5432, 5433, 5434, 5516, 5550, 5551, 5659, 5743, 6303, 6310, 6312, 6317, 64170, 6422, 6425, 6430, 6501, 6511, 6514, 6516, 6517, МАЗ Euro-3, МАЗ Купава 6731, МАЗ Купава 5731, МАЗ Купава 4788, МАЗ Самосвал Euro-3 555131, МАЗ Самосвал Euro-3 555132, МАЗ Самосвал Euro-3 555133.
Электронные блоки управления (ЭБУ)
Д-245 E3 BOSCH EDC7UC31, Д-245 E4 BOSCH EDC7UC31, ЯМЗ-650.10 Е3 BOSCH EDC7UC31, ЯМЗ-651/ЯМЗ-652 Е4 BOSCH EDC7UC31, ЯМЗ-651/ЯМЗ-652 Е4 BOSCH EDC7UC31, ЯМЗ-536 Е4 BOSCH EDC7UC31, ЯМЗ-536 Е4 BOSCH EDC7UC31, ЯМЗ-656 Е3 Элара 50.3763, ЯМЗ-658 Е3 Элара 50.3763, ЯМЗ-656 Е3 M230 E3, ЯМЗ-658 Е3 M230 E3, ЯМЗ-656 Е4 M240, ЯМЗ-658 Е4 M240, ЯМЗ-236 Е3 M230 E3, ЯМЗ-238 Е3 M230 E3, MB OM501LA E4 MR.
Ошибки МАЗ по протоколу OBDI. Самодиагностика.
Двигатели ЯМЗ – диагностика неисправностей системы ЭСУ при помощи световых мигающих кодов
00000000 – Сбой датчика частоты вращения двигателя А
00001000 – Сбой датчика частоты вращения двигателя В
00010000 – Сбой датчика частоты врщения выходного вала КП
00011000 – Низкий уровень сигнала датчика положения рейки А
00011001 – Высокий уровень сигнала датчика положения рейки А
00011010 – Сбой сигнала датчика положения рейки А
00100000 – Низкий уровень сигнала датчика положения рейки В
00100001 – Высокий уровень сигнала датчика положения рейки В
00100010 – Сбой сигнала датчика положения рейки В
00101000 – Низкий уровень сигнала датчика положения педали А
00101001 – Высокий уровень сигнала датчика положения педали А
00101010 – Сбой сигнала датчика положения педали А
00110000 – Низкий уровень сигнала датчика положения педали В
00110001 – Высокий уровень сигнала датчика положения педали В
00110010 – Сбой сигнала датчика положения педали В
00111000 – Низкий уровень сигнала датчика давления наддува
00111001 – Высокий уровень сигнала датчика давления наддува
00111010 – Сбой сигнала датчика давления наддува
01000000 – Низкий уровень сигнала дополнительного датчика давления
01000001 – Высокий уровень сигнала датчика дополнительного датчика давления
01000010 – Сбой сигнала дополнительного датчика давления
01001000 – Низкий уровень сигнала датчика температуры наддувачного воздуха
01001001 – Высокий уровень сигнала датчика температуры наддувачного воздуха
01001010 – Сбой сигнала датчика температуры наддувочного воздуха
01010000 – Низкий уровень сигнала датчика температуры топлива
01010001 – Высокий уровень сигнала датчика температуры топлива
01010010 – Сбой сигнала датчика температуры топлива
01011000 – Низкий уровень сигнала датчика температуры охлаждающей жидкости
01011001 – Высокий уровень сигнала датчика температуры охлаждающей жидкости
01011010 – Сбой сигнала датчика температуры охлаждающей жидкости
01100000 – Низкий уровень сигнала дополнительного датчика температуры
01100001 – Высокий уровень сигнала дополнительного датчика температуры
01100010 – Сбой сигнала датчика температуры
01101000 – Низкий уровень сигнала датчика напряжения питания
01101001 – Высокий уровень сигнала датчика напряжения питания
01101010 – Сбой сигнала датчика напряжения питания
01110000 – Низкий уровень напряжения в цепи питания датчиков
01110001 – Высокий уровень напряжения в цепи питания датчиков
01110010 – Сбой сигнала напряжения в цепи питания датчиков
01111000 – Низкий уровень сигнала селектора ограничения скорости
01111001 – Высокий уровень сигнала селектора ограничения скорости
01111010 – Сбой сигнала селектора ограничения скорости
10000000 – Превышение аварийной частоты вращения
10000001 – Ошибка начальной инициализации данных
10000010 – Ошибка начального тестирования системы
10001000 – Ошибка чтения ЕЕРROM
10001001 – Ошибка записи ЕЕРROM
10001010 – Ошибка данных ЕЕРROM
10001011 – Несоответствие версии данных в ЕЕРROM
10010000 – Ключ управления рейкой не отвечает
10010001 – Превышение температуры ключа управления рейкой
10010010 – Нет напряжения питания на ключе управления рейкой
10010011 – Замыкание выхода/ Нет нагрузки на ключе управления рейкой
10011000 – Ключ DD11 не отвечает
10011001 – Ошибка выходного канала ключа DD11
10100000 – Ключ DD12 не отвечает
10100001 – Ошибка выходного канала ключа DD12
10101000 – Нет нагрузки на ключе управления лампой Check Engine
10101001 – Замыкание на питание или превышение температуры ключа управления лампой Check Engine
10101010 – Замыкание на землю ключа управления лампой Check Engine
10110000 – Нет нагрузки на ключе управления клапаном аварийного останова
10110001 – Замыкание на питание или превышение температуры ключа управления клапаном аврийного останова
10110010 – Замыкание на землю ключа управления клапаном аварийного останова
10111000 – Нет нагрузки на ключе управления реле стартера
10111001 – Замыкание на питание или превышение температуры ключа управления реле стартера
10111010 – Замыкание на землю ключа управления реле стартера
11000000 – Нет нагрузки на ключе управления главным реле
11000001 – Замыкание на питание или превышение температуры ключа управления главным реле
11000010 – Замыкание на землю ключа управления главным реле
11001000 – Нет нагрузки на ключе управления клапаном перепуска ОГ 1
11001001 – Замыкание на питание или превышение температуры ключа управления клапаном перепуска ОГ 1
11001010 – Замыкание на землю ключа управления клапаном перепуска ОГ 1
11010000 – Нет нагрузки на ключе управления индикацией круиз-контроля
11010001 – Замыкание на питание или превышение температуры ключа управления индикацией круиз-контроля
11010010 – Замыкание на землю ключа управления индикацией круиз-контроля
11011000 – Нет нагрузки на ключе управления клапаном перепуска ОГ 2
11011001 – Замыкание на питание или превышение температуры ключа управления клапаном перепуска ОГ 2
11011010 – Замыкание на землю ключа управления клапаном перепуска ОГ 2
11100000 – Нет нагрузки на дополнительном ключе
11100001 – Замыкание на питание или превышение температуры дополнительного ключа
11100010 – Замыкание на землю дополнительного ключа
Ошибки МАЗ по протоколу OBDII
Двигатели ЯМЗ
16 – Ошибка аналого-цифрового преобразователя – напряжение выше допустимого
17 – Ошибка аналого-цифрового преобразователя – напряжение ниже допустимого
20 – Ошибка аналого-цифрового преобразователя – неизвестная неисправность
24 – Ошибка аналого-цифрового преобразователя – неизвестная неисправность
99 – Неисправность в цепи датчика частоты вращения распределительного вала – нет сигнала с датчика
100 – Неисправность в цепи датчика частоты вращения распределительного вала – некорректный сигнал с датчика
103 – Неисправность в цепи датчика частоты вращения коленчатого вала – нет сигнала с датчика
104 – Неисправность в цепи датчика частоты вращения коленчатого вала – некорректный сигнал с датчика
425 – Внутренняя неисправность ЭБУ – ошибка сторожевого таймера контроллера
426 – Внутренняя неисправность ЭБУ – низкое напряжение питания
427 – Внутренняя неисправность ЭБУ – повышенное напряжение питания
454 – Ошибка электронного процессора времени – ошибка системного времени контроллера
801 – Рассогласование между сигналами датчиков частоты вращения коленчатого и распределительного валов – работа в резервном режиме
849 – Рассогласование между сигналами датчиков частоты вращения коленчатого и распределительного валов – неправильная установка шестерни распределительного вала
1644 – Неисправность в цепи силового каскада управления реле стартера – замыкание на Массу
1645 – Неисправность в цепи силового каскада управления реле стартера – разрыв цепи
1646 – Неисправность в цепи силового каскада управления реле стартера – замыкание на “+” АКБ
1717 – Неисправность в цепи силового каскада управления реле стартера – замыкание на “+” АКБ
1718 – Неисправность в цепи силового каскада управления реле стартера – замыкание на Массу
Топливная система и воздухоподача
P0000-P0099, P0100-P0199, P0200-P0299
Система зажигания
P0300-P0399
Контроль выбросов
P0400-P0499
Контроль скорости и холостого хода
P0500-P0599
Электронный блок управления (ЭБУ) и его подсистемы
P0600-P0699
Трансмиссия
P0700-P0799, P0800-P0899, P0900-P0999
Все ошибки МАЗ 236, 238, 3844, 4370, 4371, 4380, 4570, 4571, 4581, 4744, 47820, 5309, 5316, 5335, 5336, 5337, 5340, 5343, 5429, 5432, 5433, 5434, 5516, 5550, 5551, 5659, 5743, 6303, 6310, 6312, 6317, 64170, 6422, 6425, 6430, 6501, 6511, 6514, 6516, 6517, МАЗ Euro-3, МАЗ Купава 6731, МАЗ Купава 5731, МАЗ Купава 4788, МАЗ Самосвал Euro-3 555131, МАЗ Самосвал Euro-3 555132, МАЗ Самосвал Euro-3 555133.
Электронные блоки управления (ЭБУ)
Д-245 E3 BOSCH EDC7UC31, Д-245 E4 BOSCH EDC7UC31, ЯМЗ-650.10 Е3 BOSCH EDC7UC31, ЯМЗ-651/ЯМЗ-652 Е4 BOSCH EDC7UC31, ЯМЗ-651/ЯМЗ-652 Е4 BOSCH EDC7UC31, ЯМЗ-536 Е4 BOSCH EDC7UC31, ЯМЗ-536 Е4 BOSCH EDC7UC31, ЯМЗ-656 Е3 Элара 50.3763, ЯМЗ-658 Е3 Элара 50.3763, ЯМЗ-656 Е3 M230 E3, ЯМЗ-658 Е3 M230 E3, ЯМЗ-656 Е4 M240, ЯМЗ-658 Е4 M240, ЯМЗ-236 Е3 M230 E3, ЯМЗ-238 Е3 M230 E3, MB OM501LA E4 MR.
Ошибки МАЗ по протоколу OBDI. Самодиагностика.
Двигатели ЯМЗ — диагностика неисправностей системы ЭСУ при помощи световых мигающих кодов
00000000 — Сбой датчика частоты вращения двигателя А
00001000 — Сбой датчика частоты вращения двигателя В
00010000 — Сбой датчика частоты врщения выходного вала КП
00011000 — Низкий уровень сигнала датчика положения рейки А
00011001 — Высокий уровень сигнала датчика положения рейки А
00011010 — Сбой сигнала датчика положения рейки А
00100000 — Низкий уровень сигнала датчика положения рейки В
00100001 — Высокий уровень сигнала датчика положения рейки В
00100010 — Сбой сигнала датчика положения рейки В
00101000 — Низкий уровень сигнала датчика положения педали А
00101001 — Высокий уровень сигнала датчика положения педали А
00101010 — Сбой сигнала датчика положения педали А
00110000 — Низкий уровень сигнала датчика положения педали В
00110001 — Высокий уровень сигнала датчика положения педали В
00110010 — Сбой сигнала датчика положения педали В
00111000 — Низкий уровень сигнала датчика давления наддува
00111001 — Высокий уровень сигнала датчика давления наддува
00111010 — Сбой сигнала датчика давления наддува
01000000 — Низкий уровень сигнала дополнительного датчика давления
01000001 — Высокий уровень сигнала датчика дополнительного датчика давления
01000010 — Сбой сигнала дополнительного датчика давления
01001000 — Низкий уровень сигнала датчика температуры наддувачного воздуха
01001001 — Высокий уровень сигнала датчика температуры наддувачного воздуха
01001010 — Сбой сигнала датчика температуры наддувочного воздуха
01010000 — Низкий уровень сигнала датчика температуры топлива
01010001 — Высокий уровень сигнала датчика температуры топлива
01010010 — Сбой сигнала датчика температуры топлива
01011000 — Низкий уровень сигнала датчика температуры охлаждающей жидкости
01011001 — Высокий уровень сигнала датчика температуры охлаждающей жидкости
01011010 — Сбой сигнала датчика температуры охлаждающей жидкости
01100000 — Низкий уровень сигнала дополнительного датчика температуры
01100001 — Высокий уровень сигнала дополнительного датчика температуры
01100010 — Сбой сигнала датчика температуры
01101000 — Низкий уровень сигнала датчика напряжения питания
01101001 — Высокий уровень сигнала датчика напряжения питания
01101010 — Сбой сигнала датчика напряжения питания
01110000 — Низкий уровень напряжения в цепи питания датчиков
01110001 — Высокий уровень напряжения в цепи питания датчиков
01110010 — Сбой сигнала напряжения в цепи питания датчиков
01111000 — Низкий уровень сигнала селектора ограничения скорости
01111001 — Высокий уровень сигнала селектора ограничения скорости
01111010 — Сбой сигнала селектора ограничения скорости
10000000 — Превышение аварийной частоты вращения
10000001 — Ошибка начальной инициализации данных
10000010 — Ошибка начального тестирования системы
10001000 — Ошибка чтения ЕЕРROM
10001001 — Ошибка записи ЕЕРROM
10001010 — Ошибка данных ЕЕРROM
10001011 — Несоответствие версии данных в ЕЕРROM
10010000 — Ключ управления рейкой не отвечает
10010001 — Превышение температуры ключа управления рейкой
10010010 — Нет напряжения питания на ключе управления рейкой
10010011 — Замыкание выхода/ Нет нагрузки на ключе управления рейкой
10011000 — Ключ DD11 не отвечает
10011001 — Ошибка выходного канала ключа DD11
10100000 — Ключ DD12 не отвечает
10100001 — Ошибка выходного канала ключа DD12
10101000 — Нет нагрузки на ключе управления лампой Check Engine
10101001 — Замыкание на питание или превышение температуры ключа управления лампой Check Engine
10101010 — Замыкание на землю ключа управления лампой Check Engine
10110000 — Нет нагрузки на ключе управления клапаном аварийного останова
10110001 — Замыкание на питание или превышение температуры ключа управления клапаном аврийного останова
10110010 — Замыкание на землю ключа управления клапаном аварийного останова
10111000 — Нет нагрузки на ключе управления реле стартера
10111001 — Замыкание на питание или превышение температуры ключа управления реле стартера
10111010 — Замыкание на землю ключа управления реле стартера
11000000 — Нет нагрузки на ключе управления главным реле
11000001 — Замыкание на питание или превышение температуры ключа управления главным реле
11000010 — Замыкание на землю ключа управления главным реле
11001000 — Нет нагрузки на ключе управления клапаном перепуска ОГ 1
11001001 — Замыкание на питание или превышение температуры ключа управления клапаном перепуска ОГ 1
11001010 — Замыкание на землю ключа управления клапаном перепуска ОГ 1
11010000 — Нет нагрузки на ключе управления индикацией круиз-контроля
11010001 — Замыкание на питание или превышение температуры ключа управления индикацией круиз-контроля
11010010 — Замыкание на землю ключа управления индикацией круиз-контроля
11011000 — Нет нагрузки на ключе управления клапаном перепуска ОГ 2
11011001 — Замыкание на питание или превышение температуры ключа управления клапаном перепуска ОГ 2
11011010 — Замыкание на землю ключа управления клапаном перепуска ОГ 2
11100000 — Нет нагрузки на дополнительном ключе
11100001 — Замыкание на питание или превышение температуры дополнительного ключа
11100010 — Замыкание на землю дополнительного ключа
Ошибки МАЗ по протоколу OBDII
Двигатели ЯМЗ
16 — Ошибка аналого-цифрового преобразователя — напряжение выше допустимого
17 — Ошибка аналого-цифрового преобразователя — напряжение ниже допустимого
20 — Ошибка аналого-цифрового преобразователя — неизвестная неисправность
24 — Ошибка аналого-цифрового преобразователя — неизвестная неисправность
99 — Неисправность в цепи датчика частоты вращения распределительного вала — нет сигнала с датчика
100 — Неисправность в цепи датчика частоты вращения распределительного вала — некорректный сигнал с датчика
103 — Неисправность в цепи датчика частоты вращения коленчатого вала — нет сигнала с датчика
104 — Неисправность в цепи датчика частоты вращения коленчатого вала — некорректный сигнал с датчика
425 — Внутренняя неисправность ЭБУ — ошибка сторожевого таймера контроллера
426 — Внутренняя неисправность ЭБУ — низкое напряжение питания
427 — Внутренняя неисправность ЭБУ — повышенное напряжение питания
454 — Ошибка электронного процессора времени — ошибка системного времени контроллера
801 — Рассогласование между сигналами датчиков частоты вращения коленчатого и распределительного валов — работа в резервном режиме
849 — Рассогласование между сигналами датчиков частоты вращения коленчатого и распределительного валов — неправильная установка шестерни распределительного вала
1644 — Неисправность в цепи силового каскада управления реле стартера — замыкание на Массу
1645 — Неисправность в цепи силового каскада управления реле стартера — разрыв цепи
1646 — Неисправность в цепи силового каскада управления реле стартера — замыкание на «+» АКБ
1717 — Неисправность в цепи силового каскада управления реле стартера — замыкание на «+» АКБ
1718 — Неисправность в цепи силового каскада управления реле стартера — замыкание на Массу
Топливная система и воздухоподача
P0000-P0099, P0100-P0199, P0200-P0299
Система зажигания
P0300-P0399
Контроль выбросов
P0400-P0499
Контроль скорости и холостого хода
P0500-P0599
Электронный блок управления (ЭБУ) и его подсистемы
P0600-P0699
Трансмиссия
P0700-P0799, P0800-P0899, P0900-P0999
Не нашли ошибку? Форма поиска вам в помощь или обратитесь к нам проконсультируем и поможем!
Все ошибки МАЗ 236, 238, 3844, 4370, 4371, 4380, 4570, 4571, 4581, 4744, 47820, 5309, 5316, 5335, 5336, 5337, 5340, 5343, 5429, 5432, 5433, 5434, 5516, 5550, 5551, 5659, 5743, 6303, 6310, 6312, 6317, 64170, 6422, 6425, 6430, 6501, 6511, 6514, 6516, 6517, МАЗ Euro-3, МАЗ Купава 6731, МАЗ Купава 5731, МАЗ Купава 4788, МАЗ Самосвал Euro-3 555131, МАЗ Самосвал Euro-3 555132, МАЗ Самосвал Euro-3 555133.
Электронные блоки управления (ЭБУ)
Д-245 E3 BOSCH EDC7UC31, Д-245 E4 BOSCH EDC7UC31, ЯМЗ-650.10 Е3 BOSCH EDC7UC31, ЯМЗ-651/ЯМЗ-652 Е4 BOSCH EDC7UC31, ЯМЗ-651/ЯМЗ-652 Е4 BOSCH EDC7UC31, ЯМЗ-536 Е4 BOSCH EDC7UC31, ЯМЗ-536 Е4 BOSCH EDC7UC31, ЯМЗ-656 Е3 Элара 50.3763, ЯМЗ-658 Е3 Элара 50.3763, ЯМЗ-656 Е3 M230 E3, ЯМЗ-658 Е3 M230 E3, ЯМЗ-656 Е4 M240, ЯМЗ-658 Е4 M240, ЯМЗ-236 Е3 M230 E3, ЯМЗ-238 Е3 M230 E3, MB OM501LA E4 MR.
Ошибки МАЗ по протоколу OBDI. Самодиагностика.
Двигатели ЯМЗ — диагностика неисправностей системы ЭСУ при помощи световых мигающих кодов
00000000 — Сбой датчика частоты вращения двигателя А
00001000 — Сбой датчика частоты вращения двигателя В
00010000 — Сбой датчика частоты врщения выходного вала КП
00011000 — Низкий уровень сигнала датчика положения рейки А
00011001 — Высокий уровень сигнала датчика положения рейки А
00011010 — Сбой сигнала датчика положения рейки А
00100000 — Низкий уровень сигнала датчика положения рейки В
00100001 — Высокий уровень сигнала датчика положения рейки В
00100010 — Сбой сигнала датчика положения рейки В
00101000 — Низкий уровень сигнала датчика положения педали А
00101001 — Высокий уровень сигнала датчика положения педали А
00101010 — Сбой сигнала датчика положения педали А
00110000 — Низкий уровень сигнала датчика положения педали В
00110001 — Высокий уровень сигнала датчика положения педали В
00110010 — Сбой сигнала датчика положения педали В
00111000 — Низкий уровень сигнала датчика давления наддува
00111001 — Высокий уровень сигнала датчика давления наддува
00111010 — Сбой сигнала датчика давления наддува
01000000 — Низкий уровень сигнала дополнительного датчика давления
01000001 — Высокий уровень сигнала датчика дополнительного датчика давления
01000010 — Сбой сигнала дополнительного датчика давления
01001000 — Низкий уровень сигнала датчика температуры наддувачного воздуха
01001001 — Высокий уровень сигнала датчика температуры наддувачного воздуха
01001010 — Сбой сигнала датчика температуры наддувочного воздуха
01010000 — Низкий уровень сигнала датчика температуры топлива
01010001 — Высокий уровень сигнала датчика температуры топлива
01010010 — Сбой сигнала датчика температуры топлива
01011000 — Низкий уровень сигнала датчика температуры охлаждающей жидкости
01011001 — Высокий уровень сигнала датчика температуры охлаждающей жидкости
01011010 — Сбой сигнала датчика температуры охлаждающей жидкости
01100000 — Низкий уровень сигнала дополнительного датчика температуры
01100001 — Высокий уровень сигнала дополнительного датчика температуры
01100010 — Сбой сигнала датчика температуры
01101000 — Низкий уровень сигнала датчика напряжения питания
01101001 — Высокий уровень сигнала датчика напряжения питания
01101010 — Сбой сигнала датчика напряжения питания
01110000 — Низкий уровень напряжения в цепи питания датчиков
01110001 — Высокий уровень напряжения в цепи питания датчиков
01110010 — Сбой сигнала напряжения в цепи питания датчиков
01111000 — Низкий уровень сигнала селектора ограничения скорости
01111001 — Высокий уровень сигнала селектора ограничения скорости
01111010 — Сбой сигнала селектора ограничения скорости
10000000 — Превышение аварийной частоты вращения
10000001 — Ошибка начальной инициализации данных
10000010 — Ошибка начального тестирования системы
10001000 — Ошибка чтения ЕЕРROM
10001001 — Ошибка записи ЕЕРROM
10001010 — Ошибка данных ЕЕРROM
10001011 — Несоответствие версии данных в ЕЕРROM
10010000 — Ключ управления рейкой не отвечает
10010001 — Превышение температуры ключа управления рейкой
10010010 — Нет напряжения питания на ключе управления рейкой
10010011 — Замыкание выхода/ Нет нагрузки на ключе управления рейкой
10011000 — Ключ DD11 не отвечает
10011001 — Ошибка выходного канала ключа DD11
10100000 — Ключ DD12 не отвечает
10100001 — Ошибка выходного канала ключа DD12
10101000 — Нет нагрузки на ключе управления лампой Check Engine
10101001 — Замыкание на питание или превышение температуры ключа управления лампой Check Engine
10101010 — Замыкание на землю ключа управления лампой Check Engine
10110000 — Нет нагрузки на ключе управления клапаном аварийного останова
10110001 — Замыкание на питание или превышение температуры ключа управления клапаном аврийного останова
10110010 — Замыкание на землю ключа управления клапаном аварийного останова
10111000 — Нет нагрузки на ключе управления реле стартера
10111001 — Замыкание на питание или превышение температуры ключа управления реле стартера
10111010 — Замыкание на землю ключа управления реле стартера
11000000 — Нет нагрузки на ключе управления главным реле
11000001 — Замыкание на питание или превышение температуры ключа управления главным реле
11000010 — Замыкание на землю ключа управления главным реле
11001000 — Нет нагрузки на ключе управления клапаном перепуска ОГ 1
11001001 — Замыкание на питание или превышение температуры ключа управления клапаном перепуска ОГ 1
11001010 — Замыкание на землю ключа управления клапаном перепуска ОГ 1
11010000 — Нет нагрузки на ключе управления индикацией круиз-контроля
11010001 — Замыкание на питание или превышение температуры ключа управления индикацией круиз-контроля
11010010 — Замыкание на землю ключа управления индикацией круиз-контроля
11011000 — Нет нагрузки на ключе управления клапаном перепуска ОГ 2
11011001 — Замыкание на питание или превышение температуры ключа управления клапаном перепуска ОГ 2
11011010 — Замыкание на землю ключа управления клапаном перепуска ОГ 2
11100000 — Нет нагрузки на дополнительном ключе
11100001 — Замыкание на питание или превышение температуры дополнительного ключа
11100010 — Замыкание на землю дополнительного ключа
Ошибки МАЗ по протоколу OBDII
Двигатели ЯМЗ
16 — Ошибка аналого-цифрового преобразователя — напряжение выше допустимого
17 — Ошибка аналого-цифрового преобразователя — напряжение ниже допустимого
20 — Ошибка аналого-цифрового преобразователя — неизвестная неисправность
24 — Ошибка аналого-цифрового преобразователя — неизвестная неисправность
99 — Неисправность в цепи датчика частоты вращения распределительного вала — нет сигнала с датчика
100 — Неисправность в цепи датчика частоты вращения распределительного вала — некорректный сигнал с датчика
103 — Неисправность в цепи датчика частоты вращения коленчатого вала — нет сигнала с датчика
104 — Неисправность в цепи датчика частоты вращения коленчатого вала — некорректный сигнал с датчика
425 — Внутренняя неисправность ЭБУ — ошибка сторожевого таймера контроллера
426 — Внутренняя неисправность ЭБУ — низкое напряжение питания
427 — Внутренняя неисправность ЭБУ — повышенное напряжение питания
454 — Ошибка электронного процессора времени — ошибка системного времени контроллера
801 — Рассогласование между сигналами датчиков частоты вращения коленчатого и распределительного валов — работа в резервном режиме
849 — Рассогласование между сигналами датчиков частоты вращения коленчатого и распределительного валов — неправильная установка шестерни распределительного вала
1644 — Неисправность в цепи силового каскада управления реле стартера — замыкание на Массу
1645 — Неисправность в цепи силового каскада управления реле стартера — разрыв цепи
1646 — Неисправность в цепи силового каскада управления реле стартера — замыкание на «+» АКБ
1717 — Неисправность в цепи силового каскада управления реле стартера — замыкание на «+» АКБ
1718 — Неисправность в цепи силового каскада управления реле стартера — замыкание на Массу
Топливная система и воздухоподача
P0000-P0099, P0100-P0199, P0200-P0299
Система зажигания
P0300-P0399
Контроль выбросов
P0400-P0499
Контроль скорости и холостого хода
P0500-P0599
Электронный блок управления (ЭБУ) и его подсистемы
P0600-P0699
Трансмиссия
P0700-P0799, P0800-P0899, P0900-P0999
Не нашли ошибку? Форма поиска вам в помощь или обратитесь к нам проконсультируем и поможем!
Контрольная диагностика АБС по световым кодам автомобиля МАЗ
Вход в режим диагностики
Для проведения контроля системы с использованием световых мигающих кодов необходимо:
- — включить кнопку дистанционного выключателя «массы» и повернуть ключ замка включения стартера в положение «приборы»;
- — переключить блок управления в режим диагностики путем нажатия на диагностическую кнопку 12, расположенную под правой крышкой панели приборов (см. рис. 1), до момента появления стартового светового сигнала на контрольной лампе
Если лампа «ASR/INF» зажигается на время 4 с (стартовый световой сигнал), после чего гаснет, блок перешел в режим диагностики.
Порядок вывода информации о конфигурации и неисправностях
После стартового светового сигнала 4 с следует пауза 2 с.
Дальше следует вывод информации о текущей конфигурация АБС — лампа «ASR/INF» зажигается 2 раза на время 1,5 с с паузой 0,5 с.
После вывода кода конфигурация происходит пауза 2 с и затем вы вод кодов неисправности.
Вывод каждого кода неисправности состоит из двух информационных блоков световых вспышек (миганий): 1-й блок и 2-й блок с паузой между ними 1 с.
Если неисправностей нет, то лампа мигать не будет (код 0-0), если их несколько, то коды будут идти последовательно с паузой между кодами в 2 с.
Во время вывода информационного блока лампа мигает по 0,5 с, с паузой 0,5 с.
Порядок стирания информации о неисправностях
Если в ходе ремонтных работ неисправности были устранены, их коды необходимо стереть из памяти блока. Это производится с повторным нажатием кнопки диагностики (см. рис. 2) перед моментом выдачи кодов неисправности и удержанием кнопки во время выдачи кодов.
Через 2 с после вывода кода последней зафиксированной неисправности и отпускания кнопки произойдет стирание кодов ошибок.
Затем электронный блок произведет автоматический выход из режима диагностики, сопровождающийся одиночным миганием длительностью 0,5 с
Примечания. 1. После выхода системы АБС аз режима диагностики производится повторное автоматическое тестирование неисправностей системы.
При этом, если коды отказов были стерты, а сами неисправности не были устранены, то их коды будут заново записаны в память.
2. Информация о конфигурации АБС, не может быть стерта или изменена с помощью кнопки диагностики, это производится только диагностическим тестером.
Проверка тормозной эффективности
Начальная скорость торможения при проверке тормозной эффективности должна быть не менее 40 км/ч.
Для вывода информации об эффективности торможения необходимо при входе в режим диагностики, т. е. во время выдачи стартового светового сигнала длительностью 4 с, повторно нажать на кнопку диагностики до момента появления второго стартового светового сигнала длительностью 2 с.
Через 2 с после второго стартового светового сигнала начнет выводиться световой код эффективности последнего торможения в виде 3 блоков световых мигающих кодов, которые соответствуют десятичному числу среднего замедления автомобиля (1 -й блок, 2-й блок, 3-й блок, т. е. Х.ХХ м/с2).
Каждый блок отделяется от другого паузой в 1 с.
Например: ◙◙◙ ◙◙◙◙◙ равно 3,51м/с2.
После вывода информации об эффективности торможения производится автоматический выход из режима диагностики сопровождающийся одиночным миганием длительностью 0,5 с и последующим автоматическим тестированием неисправностей системы.
Примечание: В АБС БПО «Экран» реализована также функция постоянного сохранения информации о предаварийных режимах работы (скоростях и времена вращения колес автомобиля) за последние 40 с движения.
Данная информация записывается в специальное устройство памяти, так называемый черный ящика, и может быть считана только при компьютерной диагностике специальным диагностическим тестером на станции ТО, который подключается к диагностическому разъему 11 (см. рис. 2).
Световые коды при неисправностях в системе АБС БПО «Экран»
|
1 блок |
2 блок |
Неисправная деталь |
Ось колесо |
Примерная причина |
|---|---|---|---|---|
|
0 |
0 |
Система АБС исправна |
||
|
111 |
123 |
Датчик скорости левого колеса передней оси |
1, А |
Большой зазор, биение или дефект зубьев ротора Короткое замыкание датчика Обрыв датчика |
|
111 |
456 |
Датчик скорости правого колеса передней оси |
1, В |
Большой зазор, биение или дефект зубьев ротора Короткое замыкание датчика Обрыв датчика |
|
222 |
123 |
Датчик скорости левого колеса задней оси |
2, С |
Большой зазор, биение или дефект зубьев ротора Короткое замыкание датчика Обрыв датчика |
|
222 |
456 |
Датчик скорости правого колеса задней оси |
2, D |
Большой зазор, биение или дефект зубьев ротора Короткое замыкание датчика Обрыв датчика |
|
3 3 3 3 3 3 3 3 |
1 2 3 4 5 6 7 8 |
Модулятор М1 (переднего левого колеса) |
1, А |
Обрыв кабеля клапана впуска Короткое замыкание клапана впуска на «массу» бортсети Обрыв кабеля клапана выпуска Короткое замыкание клапана выпуска на «массу» бортсети Короткое замыкание между клапанами впуска и выпуска Другие неисправности модулятора КЗ обмотки впуска на «+» бортсети КЗ обмотки выпуска на «+» бортсети |
|
4 4 4 4 4 4 4 4 |
1 2 3 4 5 6 7 8 |
Модулятор М2 (переднего правого колеса) |
1, В |
Обрыв кабеля клапана впуска Короткое замыкание клапана впуска на «массу» бортсети Обрыв кабеля клапана выпуска Короткое замыкание клапана выпуска на «массу» бортсети Короткое замыкание между клапанами впуска и выпуска Другие неисправности модулятора КЗ обмотки впуска на «+» бортсети КЗ обмотки выпуска на «+» бортсети |
|
5 5 5 5 5 5 5 5 |
1 2 3 4 5 6 7 8 |
Модулятор М3 (заднего левого колеса) |
1, С |
Обрыв кабеля клапана впуска Короткое замыкание клапана впуска на «массу» бортсети Обрыв кабеля клапана выпуска Короткое замыкание клапана выпуска на «массу» бортсети Короткое замыкание между клапанами впуска и выпуска Другие неисправности модулятора КЗ обмотки впуска на «+» бортсети КЗ обмотки выпуска на «+» бортсети |
|
6 6 6 6 6 6 6 6 |
1 2 3 4 5 6 7 8 |
Модулятор М4 (заднего правого колеса) |
1, D |
Обрыв кабеля клапана впуска Короткое замыкание клапана впуска на «массу» бортсети Обрыв кабеля клапана выпуска Короткое замыкание клапана выпуска на «массу» бортсети Короткое замыкание между клапанами впуска и выпуска Другие неисправности модулятора КЗ обмотки впуска на «+» бортсети КЗ обмотки выпуска на «+» бортсети |
|
7 7 |
5 6 |
Система электропитания |
Напряжение на ключах управления модулятором передней оси ниже нормы Напряжение на ключах управления модулятором задней оси ниже нормы |
Примечание: 1. Буквенное обозначение колес соответствует схеме
2. КЗ – короткое замыкание
Например:
◙ ◙ ◙ ◙ значит код неисправности 3—1.
После вывода данных о последней зафиксированной неисправности либо при отсутствии таких производится автоматический выход из режима диагностики сопровождающийся одиночным миганием длительностью 0,5 с.
После выхода системы АБС из режима диагностики производится (автоматически) повторное тестирование неисправностей системы заново.
Диагностика неисправностей системы ЭСУ при помощи световых мигающих кодов может быть произведена нажатием диагностической кнопки, расположенной на панели реле и предохранителей в щитке приборов. При этом, коды неисправностей считываются по вспышкам контрольной лампы с символом ЕDC. Тип неисправности определяется по таблице световых мигающих кодов неисправностей.
Диагностика неисправностей при помощи световых мигающих кодов производится при остановленном двигателе. Для вызова светового кода необходимо кратковременно нажать диагностическую кнопку. При наличии неисправности начинает мигать контрольная лампа, выдавая световой код неисправности длинными и короткими вспышками. После каждого нажатия кнопки выдается код только одной неисправности.
Для вызова следующего кода необходимо вновь нажать и отпустить кнопку диагностики. Процесс вызова кодов неисправностей необходимо осуществлять до тех пор, пока не повторится код вызванный первым.
В качестве примера считывания светового кода приведена временная диаграмма кода 01010100. Первое мигание соответствует правому разряду приведенного двоичного числа.
После считывания кодов и устранения неисправностей необходимо очистить память ошибок электронного блока. Для этого требуется при включенном питании системы удерживать нажатой кнопку диагностики в течение более трех секунд, пока не погаснет контрольная лампа диагностики.
Если же после стирания в памяти блока остались какие-либо коды, это будет означать, что данная неисправность присутствует в настоящий момент и стереть её код можно только после устранения неисправности.
Расшифровка мигающих кодов неисправностей представлена в таблице:
|
Блинкод |
Описание неисправности |
|
00000000 |
Сбой датчика частоты вращения двигателя А |
|
00001000 |
Сбой датчика частоты вращения двигателя В |
|
00010000 |
Сбой датчика частоты врщения выходного вала КП |
|
00011000 |
Низкий уровень сигнала датчика положения рейки А |
|
00011001 |
Высокий уровень сигнала датчика положения рейки А |
|
00011010 |
Сбой сигнала датчика положения рейки А |
|
00100000 |
Низкий уровень сигнала датчика положения рейки В |
|
00100001 |
Высокий уровень сигнала датчика положения рейки В |
|
00100010 |
Сбой сигнала датчика положения рейки В |
|
00101000 |
Низкий уровень сигнала датчика положения педали А |
|
00101001 |
Высокий уровень сигнала датчика положения педали А |
|
00101010 |
Сбой сигнала датчика положения педали А |
|
00110000 |
Низкий уровень сигнала датчика положения педали В |
|
00110001 |
Высокий уровень сигнала датчика положения педали В |
|
00110010 |
Сбой сигнала датчика положения педали В |
|
00111000 |
Низкий уровень сигнала датчика давления наддува |
|
00111001 |
Высокий уровень сигнала датчика давления наддува |
|
00111010 |
Сбой сигнала датчика давления наддува |
|
01000000 |
Низкий уровень сигнала дополнительного датчика давления |
|
01000001 |
Высокий уровень сигнала датчика дополнительного датчика давления |
|
01000010 |
Сбой сигнала дополнительного датчика давления |
|
01001000 |
Низкий уровень сигнала датчика температуры наддувачного воздуха |
|
01001001 |
Высокий уровень сигнала датчика температуры наддувачного воздуха |
|
01001010 |
Сбой сигнала датчика температуры наддувочного воздуха |
|
01010000 |
Низкий уровень сигнала датчика температуры топлива |
|
01010001 |
Высокий уровень сигнала датчика температуры топлива |
|
01010010 |
Сбой сигнала датчика температуры топлива |
|
01011000 |
Низкий уровень сигнала датчика температуры охлаждающей жидкости |
|
01011001 |
Высокий уровень сигнала датчика температуры охлаждающей жидкости |
|
01011010 |
Сбой сигнала датчика температуры охлаждающей жидкости |
|
01100000 |
Низкий уровень сигнала дополнительного датчика температуры |
|
01100001 |
Высокий уровень сигнала дополнительного датчика температуры |
|
01100010 |
Сбой сигнала датчика температуры |
|
01101000 |
Низкий уровень сигнала датчика напряжения питания |
|
01101001 |
Высокий уровень сигнала датчика напряжения питания |
|
01101010 |
Сбой сигнала датчика напряжения питания |
|
01110000 |
Низкий уровень напряжения в цепи питания датчиков |
|
01110001 |
Высокий уровень напряжения в цепи питания датчиков |
|
01110010 |
Сбой сигнала напряжения в цепи питания датчиков |
|
01111000 |
Низкий уровень сигнала селектора ограничения скорости |
|
01111001 |
Высокий уровень сигнала селектора ограничения скорости |
|
01111010 |
Сбой сигнала селектора ограничения скорости |
|
10000000 |
Превышение аварийной частоты вращения |
|
10000001 |
Ощибка начальной инициализации данных |
|
10000010 |
Ошибка начального тестирования системы |
|
10001000 |
Ошибка чтения ЕЕРROM |
|
10001001 |
Ошибка записи ЕЕРROM |
|
10001010 |
Ошибка данных ЕЕРROM |
|
10001011 |
Несоответствие версии данных в ЕЕРROM |
|
10010000 |
Ключ управления рейкой не отвечает |
|
10010001 |
Превышение температуры ключа управления рейкой |
|
10010010 |
Нет напряжения питания на ключе управления рейкой |
|
10010011 |
Замыкание выхода/ Нет нагрузки на ключе управления рейкой |
|
10011000 |
Ключ DD11 не отвечает |
|
10011001 |
Ошибка выходного канала ключа DD11 |
|
10100000 |
Ключ DD12 не отвечает |
|
10100001 |
Ошибка выходного канала ключа DD12 |
|
10101000 |
Нет нагрузки на ключе управления лампой Check Engine |
|
10101001 |
Замыкание на питание или превышение температуры ключа управления лампой Check Engine |
|
10101010 |
Замыкание на землю ключа управления лампой Check Engine |
|
10110000 |
Нет нагрузки на ключе управления клапаном аварийного останова |
|
10110001 |
Замыкание на питание или превышение температуры ключа управления клапаном аврийного останова |
|
10110010 |
Замыкание на землю ключа управления клапаном аварийного останова |
|
10111000 |
Нет нагрузки на ключе управления реле стартера |
|
10111001 |
Замыкание на питание или превышение температуры ключа управления реле стартера |
|
10111010 |
Замыкание на землю ключа управления реле стартера |
|
11000000 |
Нет нагрузки на ключе управления главным реле |
|
11000001 |
Замыкание на питание или превышение температуры ключа управления главным реле |
|
11000010 |
Замыкание на землю ключа управления главным реле |
|
11001000 |
Нет нагрузки на ключе управления клапаном перепуска ОГ 1 |
|
11001001 |
Замыкание на питание или превышение температуры ключа управления клапаном перепуска ОГ 1 |
|
11001010 |
Замыкание на землю ключа управления клапаном перепуска ОГ 1 |
|
11010000 |
Нет нагрузки на ключе управления индикацией круиз-контроля |
|
11010001 |
Замыкание на питание или превышение температуры ключа управления индикацией круиз-контроля |
|
11010010 |
Замыкание на землю ключа управления индикацией круиз-контроля |
|
11011000 |
Нет нагрузки на ключе управления клапаном перепуска ОГ 2 |
|
11011001 |
Замыкание на питание или превышение температуры ключа управления клапаном перепуска ОГ 2 |
|
11011010 |
Замыкание на землю ключа управления клапаном перепуска ОГ 2 |
|
11100000 |
Нет нагрузки на дополнительном ключе |
|
11100001 |
Замыкание на питание или превышение температуры дополнительного ключа |
|
11100010 |
Замыкание на землю дополнительного ключа |
При подготовке таблицы были использованы материалы руководства по эксплуатации автомобиля МАЗ
Источник: https://remont-kran.ru/
Обсудить на форуме
На чтение 16 мин. Опубликовано 17.01.2022
4.9. Электронные системы управления
На автомобилях устанавливаются электронная система управления двигателя (ЭСУД или EDC с двигателем MAN), антиблокировочно — противобуксовочная система (АБС/ПБС или ABS/ ASR). система электронного управления пневмоподвеской (СЭУП или ECAS).
Благодаря этому автомобили приобрели ряд достоинств:
—выполнение требований Евро-2; Евро-3;
—функции автоматического поддержания постоянной скорости («Круиз -контроль»);
—повышение активной безопасности, т.е. повышение тормозной эффективности автомобиля и улучшение устойчивости и управляемости, особенно на мокрых и скользких дорогах;
—возможность увеличения средней безопасной скорости движения;
—увеличение срока службы шин;
—улучшение динамики разгона и снижение расхода топлива при трогании с места и движении на скользких участках дорог;
—повышение плавности хода и автоматическое поддержание постоянного или заданного уровня подвески, независимо от нагрузки как в процессе движения, так и при погрузке/разгрузке;
—возможность дистанционного регулирования высоты рамы и седла из кабины или от выносного пульта, что значительно упрощает погрузочно — разгрузочные работы и ускоряет сцепку/расцепку тягача с прицепом/полуприцепом;
—выполнение функций ограничения максимальной скорости или ограничения скорости по желанию водителя и т. д.
Расположение основных элементов электронных систем на автомобиле показано на рисунке 68. Расположение дополнительного электрооборудования на панели реле и предохранителей и боковом щитке приборов — на рисунках 69 и 70, ввод жгутов в кабину на рисунке 71. Назначение предохранителей указано в таблице 13.
Электронная система управления двигателем
Система содержит микропроцессорный блок 20 управления двигателем (рисунки 68 и 76), подрулевой переключатель 21 (рисунки 68 и 74), датчики 23 и 24 оборотов двигателя, датчик 25 температуры топлива, датчик 26 давления турбонаддува, выключатель 27 моторного тормоза, подпедальные датчики 28 сцепления, 29 тормоза и 30 подачи топлива, датчик 31 температуры охлаждающей жидкости и датчик 32 поднятия иглы форсунки.
Установка и регулировочные параметры подпедальных датчиков сцепления, тормоза и подачи топлива показаны соответственно на рисунках 72 и 73. В качестве датчика включенного состояния моторного тормоза используется датчик давления типа ММ 125Д, установленный в пневмовыключателе «моторного» тормоза. Информация о скорости автомобиля подается с выхода клеммы D3 тахографа. Переключение режимов работы системы производится с помощью подрулевого переключателя (рисунок 74). Кроме основных режимов работы (управления дозой, углом опережения подачи впрыскиваемого топлива и моторным тормозом), система выполняет ряд функций, обеспечивающих дополнительные потребительские качества автомобиля.
Регулирование холостых оборотов
Регулирование холостых оборотов позволяет осуществлять быстрый запуск двигателя при «холодном пуске» и способствует комфортабельности трогания автомобиля с места.
Управление оборотами двигателя производится на неподвижном автомобиле. При этом циклическим переключением подрулевого переключателя (рисунок 74) из положения 0 в положения 1″SET+» или II «SET -» дискретно при каждом нажатии (на 50 об/мин) можно увеличить/уменьшить обороты (во время регулирования запрещается нажимать педали сцепления или тормоза).
Сбросить установленные обороты двигателя можно либо нажатием кнопки AUS на подрулевом переключателе, либо нажатием педали сцепления или тормоза.
Нажатием кнопки MEM на подрулевом переключателе устанавливаются повышенные холостые обороты по умолчанию (1200 об/мин).

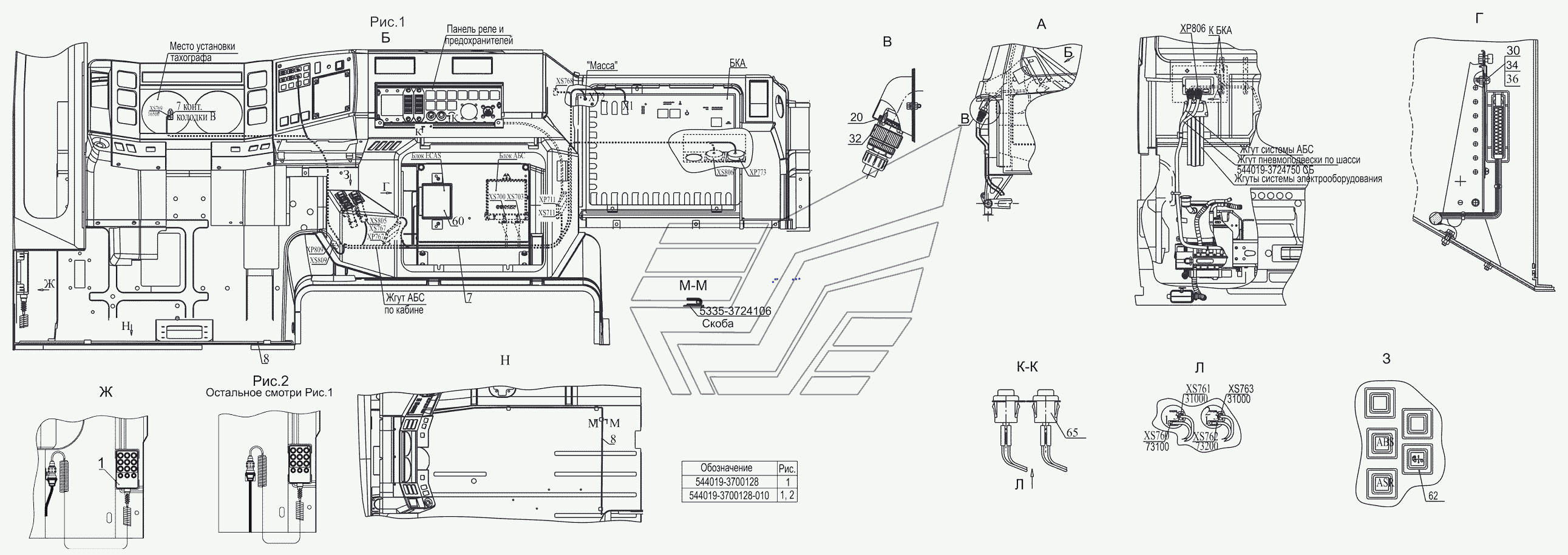

Рисунок 68. Расположение элементов АБС/ПБС, системы управления пневмоподвеской и системы управления двигателем
1- датчики частоты вращения колес; 2 — электропневмомодуляторы тормозного давления; 3 -микропроцессорный блок управления АБС/ПБС; 4 — коммутационные реле; 5 — блоки предохранителей 6 — инфомодуль; 7 — контрольные лампы; 8 — переключатели режимов работы АБС/ПБС; 9 — кабель спиральный питания АБС прицепа; 10 — диагностические разъемы; 11 — кнопки диагностики; 12 — розетка для подключения спирального кабеля; 13 — парковочная розетка; 14 — электропневмоклапан ПБС; 15 -датчик положения; 16 — пульт дистанционного управления; 17 — блок электропневмоклапанов; 18 -микропроцессорный блок управления пневмоподвеской; 19 — переключатель второго транспортного положения подвески; 20 — микропроцессорный блок управления двигателем; 21 — подрулевой переключатель «Круиз — контроль»; 22 — клапап моторного тормоза; 23 — датчик оборотов двигателя основной; 24 — датчик оборотов двигателя вспомогательный; 25 — датчик температуры топлива; 26 — датчик давления турбонаддува; 27 — выключатель моторного тормоза; 28 — подпедальный датчик сцепления; 29 — подпедальный датчик тормоза; 30 — датчик положения педали подачи топлива; 31 — датчик температуры охлаждающей жидкости; 32 — датчик поднятия иглы форсунки
При этом возможно лучшее управление переменной мощностью на выходном валу в режиме отбора мощности, за счет возможности установки различных значений холостых оборотов двигателя в зависимости от режима работы или применяемого типа коробки отбора мощности. Например, для одной коробки отбора мощности 1100 об/мин, для другой 1500 об/мин, и т.д. Для изменения величины холостых оборотов двигателя необходимо:
—запустить двигатель и прогреть до температуры более 30°С;
—нажать и не отпускать педаль тормоза;
—нажать кнопку MEM подрулевого переключателя (рисунок 74) на время не менее 3 сек., при этом обороты двигателя упадут до минимальных;
—циклическим нажатием подрулевого переключателя в положение «SET+» установить требуемые обороты;
—повторно нажать кнопку MEM на время не менее 3 сек.;
—отпустить педаль тормоза, при этом текущее значение холостых оборотов запишется в память электронного блока.
Рисунок 69. Расположение предохранителей и диагностических компонентов электронных систем АБС/ПБС, управления пневмоподвеской и двигателем на панели реле и предохранителей (назначение предохранителей приведено в таблице 13)
Рисунок 70 Контрольные лампы и переключатели режимов работы электронных систем
1 — контрольная лампа АБС тягача; 2 — контрольная лампа АБС прицепа; 3 — контрольная лампа исправности соединения с АБС прицепа; 4 — контрольная лампа режима ПБС и «TEMPOSET»; 5 —контрольная лампа пневмоподвески; 6 — контрольная лампа транспортного положения; 7 — контрольная лампа диагностики двигателя; 8 — переключатель режимов работы АБС; 9 — переключатель режимов работы ПБС; 10 — переключатель транспортного положения; 11 — переключатель режима «TEMPOSET
Рисунок 71. Ввод жгутов в кабину
1- жгут АБС/ПБС; 2 — жгут системы управления пиевмоподвеской; 3 — жгут системы управления двигателем
Рисунок 72. Установка подпедальных датчиков сцепления и тормоза
Рисунок 73. Установка подпедального датчика подачи топлива
Рисунок 74. Подрулевой переключатель режима «Круиз — контроль»
(0 — нормальное положение; I (SET+) — включение режима «Круиз контроль», увеличение скорости или оборотов, II (SET-) — уменьшение скорости или оборотов)41 — кнопка вызова значения сохраненной скорости автомобиля, в режиме холостых оборотов — установки повышенных оборотов холостого хода (1200 мин-1); 2 — кнопка выхода из режимов поддержания и ограничения скорости и выключения режима повышенных оборотов холостого хода; 3 — светодиод индикации включения режима ограничения скорости
Поддержание установленной скорости движения («Круиз — контроль»)
В режиме поддержания скорости происходит поддержание на заданном уровне скорости движения автомобиля за счет управления оборотами двигателя. Режим активизируется при скорости автомобиля не менее 25 км/час. Для включения режима используется подрулевой переключатель (рисунок 74). При наборе нужной скорости необходимо произвести переключение сначала в положение «SET+» и затем в положение «SET-«. При отпускании рычага переключателя заданное значение скорости записывается в память электронного блока. Дальнейшее управление автомобилем производится с отпущенной педалью подачи топлива. При необходимости произвести обгон можно превысить установленную скорость путем нажатия педали подачи топлива. При отпускании педали система не выходит из режима поддержания скорости, а величина скорости восстанавливается, как до нажатия педали.
Выключение режима производится кнопкой AUS на подрулевом переключателе, либо нажатием педали сцепления или тормоза. При этом можно нажатием кнопки MEM на подрулевом переключателе выйти снова в режим поддержания скорости (с предыдущим запомненным значением). После выключения замка «зажигания» запомненное значение скорости стирается.
Примечание
Во избежание возможных повреждений автомобиля и личной безопасности не рекомендуется использовать режим поддержания скорости в следующих случаях:
—на извилистых дорогах, при трудных условиях движения, при движении с переменными скоростями и т.д., когда невозможно удержать автомобиль на постоянной скорости движения;
—на скользких дорогах, т.е. на дорогах покрытых снегом или льдом, либо на дорогах свободно насыпанных гравием и т.д.
Ограничение скорости движения («Temposet»)
В режиме ограничения скорости движения можно установить требуемое предельное значение скорости движения. Режим активизируется при скорости автомобиля не менее 25 км/час. Для этого необходимо на панели управления предварительно нажать специальный переключатель 11 (рисунок 70) режима промежуточного ограничения скорости и при наборе нужной скорости, произвести переключение подрулевого переключателя в положение «SET+» и затем — в положение «SET-«. При отпускании рычага переключателя загорается встроенный в рукоятку переключателя светодиод 3 (рисунок 74) и заданное значение скорости записывается в память электронного блока.
Выключение режима производится кнопкой AUS на подрулевом переключателе.
При выходе из режима нажатием кнопки MEM на подрулевом переключателе можно выйти в режим ограничения скорости со значением скорости, запомненной последней. После выключения замка «зажигания» запомненное значение скорости стирается.
Примечание
Возможна программная (устанавливаемая с помощью специального тестера на заводе) конфигурация системы, которая позволяет автоматически ограничивать максимальную скорость движения автомобиля в соответствии с требованиями Правил № 89 ЕЭКОНН (85 или 90 км/ч) или в соответствии с требованиями потребителя. В этом случае на панели приборов крепится специальная табличка (рисунок 77).
Возможные неисправности и способы их устранения
Возможные неисправности ЭСУ двигателя и способы их устранения приведены в таблице 7.
Таблица 7
|
Внешние проявления |
Причина |
Способ устранениянеисправности |
|
1. При повороте ключа замка включения стартера иположение «приборы» не загораются лампа «EDC» и светодиод подрулевогопереключателя. Остальные лампы светятся. |
1.1 Отсутствует напряжение питания блока управленияЭСУ. |
Проверить предохранители питания блока и системы ипри необходимости заменить их. |
|
1.2. Неисправна проводка и устройства коммутации(реле). |
Проверить проводку Устранить неисправность впроводке, заменить реле. |
|
|
1.3. Не подключен или неисправен подрулевойпереключатель или лампа EDC |
Проверить исправность и подключение подрулевогопереключателя и лампы EDC. |
|
|
1.4. Неисправен блок ЭСУ |
Заменить блок ЭСУ. |
|
|
2. Двигатель не запускается. |
2.1. Низкое напряжение АКБ. |
Проверить состояние АКБ. Произвести подзарядку илизамену АКБ. |
|
2.2. Неисправен стартер или релестартера. |
Проверить электрические цепи включения стартера иустранить неисправность. |
|
|
2.3. Не подключен жгут двигателя |
Подключить жгут двигателя к кабине |
|
|
2 4 Неисправен блок ЭСУ. |
Заменить блок ЭСУ. |
|
|
2.5. Неисправное реле аварийного глушениядвигателя |
Проверить электрические цепи реле К602 аварийногоглупения двигателя |
|
|
3. Двигатель не запускается или работает неустойчиво. |
3.1 Разряжена АКБ или отсутствует питание цепей блокау правления |
Проверить АКБ, предохранители цепей питания системы ипри необходимости заменить их. |
|
3.2 Включен моторный тормоз. |
Проверить систему моторного тормоза. |
|
|
3.3. Наличие воздуха в топливе. |
Устранить подсос воздуха, прокачать топливнуюсистему. |
|
|
3.4. Некачественное топливо. |
Заменить топливо и фильтры, проконтролироватьдавление в топливных магистралях. |
|
|
3.5. Неисправен блок ЭСУ. |
Заменить блок ЭСУ. |
|
|
4. Двигатель не развивает мощности илиглохнет. |
4.1. Включен моторный тормоз. |
Проверить систему моторного тормоза. |
|
4.2. Нарушена герметичность всасывающихтопливопроводов. |
Проверить герметичность топливной системы, устранитьнеисправности и прокачать топливную систему. |
продолжение таблицы 7
|
Внешние проявления |
Причина |
Способ устранениянеисправности |
|
4. Двигатель не развивает мощности илиглохнет. |
4.3. Отсутствует или пропадает напряжение питания наисполнительном механизме привода рейки ТНВД. |
Проверить цепи исполнительного механизма приводарейки ТНВД. |
|
4.4. Аварийное падение давления масла. Перегревдвигателя, недостаточное давление наддува. |
Проверить давление масла по указателю давления.Продиагностировать систему при помощи световых кодов. |
|
|
4.5. Неисправен блок ЭСУ. |
Заменить блок ЭСУ. |
|
|
5. Не работает режим поддержания скорости(Темпосет) |
5.1. Включен выключатель промежуточного ограниченияскорости. |
Выключить выключатель. |
|
5.2. Неисправен подрулевойпереключатель. |
Заменить переключатель. |
|
|
5.3. Нарушена регулировка или неисправны датчикипедалей тормоза и сцепления. |
Отрегулировать рабочий зазор или заменитьдатчик(и). |
|
|
5.4. Неисправны электрические цепи переключателей илидатчиков педалей тормоза и сцепления. |
Проверить электрические цепи и устранитьнеисправность. |
|
|
5.5. Отсутствует сигнал скоростиавтомобиля. |
Проверить наличие и уровень сигнала. |
|
|
5.6. Неисправен блок управления ЭСУ |
Заменить блок ЭСУ. |
|
|
6. Не работает режим промежу точного ограниченияскорости Темпосет». |
6.1. Выключен выключатель промежуточного ограниченияскорости. |
Включать выключатель. |
|
6.2. Неисправен подрулевойпереключатель. |
Заменить переключатель. |
|
|
6.3. Неисправны электрические цепипереключателей. |
Проверить электрические цепи и устранитьнеисправность. |
|
|
6.4. Отсутствует сигнал скоростиавтомобиля |
Проверить наличие и уровень сигнала скорости стахографа. |
|
|
6.5. Неисправен блок управления ЭСУ. |
Заменить блок ЭСУ. |
|
|
7. Двигатель не глушится. |
При повороте ключа замка включения стартера вположение «ВЫКЛЮЧЕНО», присутствует напряжение на клемме 15электрооборудования автомобиля, достаточное для удержания реле питаниясистемы во включенном состоянии. |
Проверить замок включения стартера, напряжение наклемме 15 должно быть только при повороте ключа замка включения стартера вположение «ПРИБОРЫ». |
окончание таблицы 7
|
Внешние проявления |
Причина |
Способ устранениянеисправности |
|
7. Двигатель не глушится. |
Неправильное подключение ЭСУ к электрооборудованиюавтомобиля. |
Проверить подключение системы к электрооборудованиюавтомобиля. |
|
8. Не работает моторный тормоз. |
Неправильно подключен или не работает датчикмоторного тормоза |
Проверить подключение датчика к жгуту моторноготормоза. Заменить датчик. |
|
Неправильно подключен или не работаетклапан. |
Проверить подключение и работоспособность клапанамоторного тормоза. |
|
|
9. При выключении приборов не гаснет лампаEDC. |
Неправильно подключен или не работаетвыключатель АКБ. |
Подключить выключатель АКБ. Заменить выключательАКБ. |
|
Неправильно подключены CAN линии к блокуАБС |
Проверить подключения CAN линий к блокуАБС |
|
|
10. При срабатывании АБС не отклютормоз. |
Нет связи с блоком АБС |
Соединить разъемы в жгутах АБС и ЭСУдвигателя. |
|
Неисправно реле выключения моторноготормоза. |
Заменить реле. |
|
|
11 Не работает противобуксовочная |
Нет связи с блоком АБС |
Соединить разъемы в жгутах АБС и ЭСУдвигателя. |
|
Используется неправильный протокол для связи междусистемами |
Изменить настройки в электронном блоке при помощидиагностического тестера. |
|
|
12 Не работает система повторного использованияотработанных газов |
Неисправен клапан или неправильноподключен. |
Проверить правильность подключения и исправностьклапана |
|
Неисправен или не работает пневмоцилиндрсистемы. |
Проверить работоспособностьпневмоцилиндра. |
При возникновении трудностей в определении неисправности по повторному использованию выхлопных газов производится контроль системы в режиме диагностики по мигающему световому коду (блинк-коду) или специальным диагностическим оборудованием на станции ТО.
Диагностика и определение неисправностей при помощи световых мигающих кодов
Простейшая диагностика неисправностей системы EDC может быть произведена нажатием кнопки вызова режима диагностики (рисунок 69). При этом коды неисправностей считываются визуально по вспышкам контрольной лампы с символам: «EDC», расположенной на щитке приборов (рисунок 70), а тип неисправности или неисправный элемент системы определяются по таблице световых мигающих кодов (см. таблицу 8).
Диагностика неисправностей при помощи световых мигающих кодов может быть произведена как при работающем двигателе, так и при остановленном (в последнем случае замок должен быть включен в положение «приборы»). Для этого необходимо нажать на 3 сек. (но не более 10 сек.) и затем отпустить кнопку вызова режима диагностики. При этом в процессе нажатия кнопки контрольная лампа «EDC» горит, а после отпускания — гаснет (это позволяет проверить исправность лампы).
По истечении 3 сек., при наличии неисправности, начинает мигать контрольная лампа «EDC» выдавая световой код неисправности длинными и короткими вспышками. После отпускания кнопки выдается код только одной неисправности. Для вызова следующего кода, необходимо вновь нажать и отпустить кнопку диагностики. Процесс вызова кодов неисправностей необходимо повторять до тех пор, пока не повторится код вызванный первым.
Рисунок 75. Пример мигания контрольной лампы «EDC» при выдаче светового кода 2 — 4
После нажатия и отпускания кнопки диагностики происходит следующее (в качестве примера см. рисунок 75):
—пауза перед началом выдачи светового кода — 3 сек.;
—длинная вспышка — 2 сек.;
—пауза между вспышками — 1 сек.;
—длинная вспышка — 2 сек.;
—пауза между вспышками — 5 сек.;
—4 коротких вспышки по 0.5сек. с паузами по 0.5 сек. После считывания световых кодов необходимо устранить неисправности и очистить память ошибок(в памяти блока может содержаться не более 5 кодов неисправностей одновременно). Для этого необходимо:
—выключить «зажигание»;
—нажать кнопку диагностики (рисунок 69) и, удерживая се нажатой, включить «зажигание»;
—удерживать нажатой кнопку диагностики в течение Зсек.;
—отпустить кнопку.
При этом все коды неисправностей стираются из памяти электронного блока. Но, тем не менее, необходимо еще раз нажать на диагностическую кнопку (втечение Зсек.), чтобы убедиться, действительно ли все неисправности устранены и никаких кодов ошибок в памяти блока управления больше нет.
Если же после стирания в памяти блока остались какие — либо коды, это будет означать, что данная неисправность присутствует в настоящий момент и стереть ее код можно лишь после устранения самой неисправности.
Коды возможных неисправностей элементов системы приведены в таблице 8.
Углубленная диагностика системы производится при помощи специальной диагностической аппаратуры MAN — CATs на станции ТО.
Таблица 8. Световые коды возможных неисправностей системы EDC при контроле
|
Кол-во |
Неисправные элементы |
Состояние лампы«EDC» |
|
|
Длин. |
Ко-ротк. |
||
|
1 |
Датчик положения педали управлениядвигателем |
горит |
|
|
3 |
Датчик температуры окружающего воздуха |
горит |
|
|
4 |
Основной датчик оборотов двигателя |
горит |
|
|
5 |
Датчик давления турбонаддува |
горит |
|
|
6 |
Датчик положения рейки ТНВД |
горит |
|
|
7 |
Датчик температуры охлаждающей жидкости |
горит |
|
|
8 |
Сигнал скорости автомобиля |
горит |
|
|
10 |
Регулятор количества топлива |
горит |
|
|
14 |
Дополнительный датчик оборотов двигателя |
горит |
|
|
1 |
Датчик температуры топлива |
не горит |
|
|
3 |
Низкое напряжение питания системы ЭСУ |
не горит |
|
|
4 |
Подпедальный датчик тормоза |
не горит |
|
|
5 |
Подпедальный датчик сцепления |
горит |
|
|
6 |
Ошибка обмена данными или недостаточное напряжениепитания |
горит |
|
|
7 |
Превышение максимальных оборотовдвигателя |
горит |
|
|
8 |
Регулятор момента впрыска топлива |
горит |
|
|
10 |
Датчик подъема иглы форсунки 1 цилиндра |
не горит |
|
|
12 |
Блок сопротивлений/Блок управления (Вывод35) |
не горит |
|
|
13 |
Подрулевой переключатель управления режимами работыдвигателя |
горит |
|
|
14 |
ASR интерфейс |
не горит |
|
|
15 |
Система CAN |
не горит |
|
|
2 |
1 |
Связь с ASR по CAN |
не горит |
|
2 |
3 |
Связь с системой управления КПП по CAN |
не горит |
|
2 |
4 |
Датчик положения педали управлениядвигателем |
не горит |
|
2 |
5 |
Реле питания системы |
горит |
|
2 |
7 |
Блок сопротивлений/Блок управления (Вывод54) |
горит |
|
2 |
8 |
Датчик атмосферного давления |
горит |
|
3 |
1 |
Электронный блок или система глушения |
Не горит |
|
3 |
2 |
Ошибка записи в EEPROM 1 |
не горит |
|
3 |
3 |
Ошибка записи в EEPROM 2 |
не горит |
|
3 |
9 |
Срабатывание WATCHDOG (сбой программы) |
не горит |
|
3 |
11 |
Система повторного сжигания отработанныхгазов |
горит |
Антиблокировочно — противобуксовочная система
На автомобилях установлена 4-х канальная антиблокировочно-противобуксовочная система (АБС/ПБС или ABS/ASR) типа 4S/4M (4 датчика /4 модулятора), которая предотвращает блокировку («юз») колес при торможении (функция ABS) и пробуксовку ведущих колес (функция ASR) на скользкой дороге (рисунок 68).
Система содержит индуктивные датчики 1 частоты вращения колес, электропневматические модуляторы 2 тормозного давления, установленные в тормозных магистралях перед тормозными камерами, микропроцессорный блок управления 3, закрепленный на специальном кронштейне, который расположен в средней части панели приборов (рисунок 68).
Расположение коммутационных реле 4, блоков 5 предохранителей, инфомодуля 6 контроля питания АБС прицепа и других элементов АБС/ПБС в кабине и на панели реле и предохранителей показано на рисунках 68, 69 и 76. Контрольные лампы и переключатели режимов работы АБС/ПБС установлены на боковом щитке (рисунок 70) и в нижней части панели приборов с правой стороны от водителя.
Контрольные лампы 1 и 2 со светофильтром желтого цвета и символом «ABS» сигнализируют соответственно об исправности/неисправности АБС/ПБС тягача и АБС прицепа/полуприцепа.
Лампа 3 (желтого цвета)показывает на отсутствие или неисправность кабеля 9 (рисунок 68) питания АБС прицепа.
Лампа 4 (рисунок 70) (зеленого цвета) сигнализирует о пробуксовке ведущих колес (при пробуксовке колес в режиме трогания с места или разгона на скользкой дороге лампа мигает) или служит средством вывода дополнительной информации о неисправности в электрических цепях ПБС и ограничения скорости.
Переключатель 8 предназначен для переключения системы в специальный режим работы АБС и используется при торможении автомобиля в горной местности (при спуске с горы) на дороге покрытой гравием или рыхлым снегом. Переключатель 9 используется для увеличения/уменьшения крутящего момента двигателя при буксовании колес.
Диагностический разъем 10 и кнопка 11 (рисунок 68) вызова режима диагностики по световым мигающим кодам расположены на панели реле и предохранителей под средней крышкой панели приборов (рисунок 69).
Рисунок 76. Расположение электронных блоков АБС/ПБС, управления пиевноподвеской и управления двигателем
Рисунок 77. Табличка установочных параметров ограничения максимальной скорости (85км/ч), где хх — код страны, ххх — помер сертификата
Рисунок 78. Установка датчика АБС/ПБС в колесном узле передней оси
Рисунок 79. Установка датчика АБС/ПБС в колесном узле заднего моста
На задней балке опоры кабины расположена розетка 12 для подключения кабеля 9 питания АБС прицепа и парковочная розетка 13 (рисунок 68).
Электронные блоки имеют встроенную систему контроля и диагностики и постоянно (при включении питания и в процессе движения) контролируют исправность элементов системы и электрических цепей. Поэтому система не требует специального обслуживания, кроме контрольной проверки функционирования и проверки установки датчиков частоты вращения колес при регулировке или замене подшипников в колесных узлах или смене тормозных накладок (если при этом производилось снятие ступиц). Для нормальной работы системы зазор (см. рисунки 78 и 79) между статором и ротором датчика не должен превышать 1,3 мм. Для установки минимального рабочего зазора между статором и ротором необходимо вывесить колесо. Статор датчика, воздействуя на его торец усилием 120 — 140 Н (12 — 14кгс) или легким постукиванием неметаллическим предметом (в колесном узле заднего моста через специальное отверстие в суппорте и заглушку в щите тормоза) переместить в зажимной втулке в осевом направлении до упора в венец ротора и провернуть ступицу колеса н
Принимая во внимание тот факт, что OBD2 ошибки работы электронных систем автомобиля не всегда на прямую указывают на неработающий элемент, а чаще дают всего лишь общую информацию о неисправности, мы пришли к следующему выводу:
В разных марках и моделях автомобилей одна и также ошибка может возникать как следствие неисправности абсолютно разных элементов.
Стало понятно, что просто необходим ресурс в котором можно найти не только общую информацию об OBD2 ошибке, а практические данные по конкретному автомобилю.
Опыт автоэлектриков показал, что если рассматривать определенную марка-модель автомобиля, то в подавляющем большинстве случаев причина возникновения какой либо ошибки одна и также.
Мы создаем, не без вашей помощи, справочник причинно-следственной связи возникновения той или иной OBD2 ошибки у конкретного автомобиля (марка и модель). Если на Ваш автомобиль не найдено описание (причинно-следственной связи) ошибки, то не стесняйтесь задавайте вопрос.
Если у вас есть опыт в устранении той или иной ошибки — делитесь опытом с другими пользователями. Так мы сможем сформировать полезный ресурс. По капле от каждого и всем будет полезно.
Возможно будет интересно:
Если ошибка указывает на неверные параметры (высокие или низкие значения) какого нибудь из датчиков или анализаторов, то вероятней всего этот элемент исправен, а проблему надо искать так сказать «выше по течению», в элементах работу которых анализирует датчик или зонд.
Если ошибка указывает на постоянно открытый или закрытый клапан, то тут надо подойти к решению вопроса с умом, а не менять бездумно этот элемент. Причин может быть несколько: клапан засорен, клапан заклинил, на клапан приходит неверный сигнал от других неисправных узлов.
Автомобили с каждым днем становятся все более сложными, но и более диагностируемыми. Наш форум создан для всех, от простых автолюбителей до профессиональных автоэлектриков.
Автосервис «Ралли»
МЕНЮ
Обновлено: 20.09.2023
Читайте также:
- U2250 ошибка emgrand ec7 geely
- Как улучшить свет на киа сид
- Ауди 100 с3 фары тюнинг
