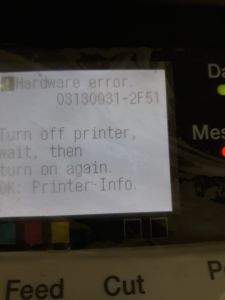

03130031 2f51 аппаратная ошибка canon ipf670

What If Print Head Replacement Doesn’t Work

In the event that a print head replacement does not clear the 2F51 error code, the next few steps can get pricey, and we recommend contacting Canon tech support to see if it’s cheaper and smarter to repair your printer or see if we are running any promotions that will make a brand new printer a better option.

In some cases, replacing the main controller is the next item on the list.  For other models, the carriage relay PCB would be the right fix.

Lastly, other potential items to consider are the flat cables.

Final Notes

To recap, this error can be as simple as a reboot or can be as extensive as replacing 2 print heads, a carriage relay PCB, main controller, and a flat cable.  There is much to consider when this error code comes into play, especially when thinking about the age of the printer.  Older printers may not be compatible with computer operating systems now or in the future, meaning a few thousand dollar repair now may be meaningless in the very near future.  In some cases, it may be better to replace the printer with a brand new model and get the accompanying warranty.

Related Error Codes

The 2F48, 2F49, and 2F50 error codes are all similar and apply to the print heads as well.  The codes are active links here, so simply click whichever applies and you will be moved to that page.

2F51 isn’t my error code!

If 2F51 is not the error code displayed on your screen, please see our blog post that lists all the possible 03133310 error codes so you can learn more about your specific error.

Источник


IPf 770 ошибка 2F51

2F51 и отказ печати теста дюз

|    Сообщение #1


Отправлено 16 марта 2021 — 05:21



День добрый!

Небольшая вводная — есть Ipf 770, покупался новым для печати чертежей и иногда цветных плакатов, пробег за 4 с лишним года — 455 квадратов, но последние 2 года использовался как запасной с нечастой печатью пару чертежей и плакатов раз в 3 недели. Недавно начал ругаться на памперс, приобрели новый, заменили и продолжили дальше понемногу печатать.
Вчера напечатав пару чертежей, поставили новый рулон, бумага при выходе с печати начала сворачиваться в трубу и если первый чертеж придерживали, то второй уже нет. И после второго он выдал ошибку 03130031-2f51 и отказался печатать. В журнале ошибок затесалась еще 03800300-2832 перед ошибкой 2f51. Что пробовали делать — прочистка дюз способ А (при этом в конце проверки он выдавал ошибку), сброс через сервис меню памперса, сброс ошибок, сброс пг, при этом самое паршивое что плоттер не может запустить любую печать, даже проверки дюз, выдает ошибку 2F51. Покурив форум сложилось впечатление, что замена на новую ПГ очень вероятно не решит проблему, так как почти во всех темах связанных с этой ошибкой тест дюз из сервисного меню выполняется.

Просьба подсказать, может кто нибудь сталкивался с подобным…

  • Наверх of the page up there ^

  • 0

|    Сообщение #2


Отправлено 31 марта 2021 — 20:01


Robinzon54

ошибка связана с утечкой чернил, зачастую вызвана хреновыми ПЗК или ушатаными картриджами — клапана текут. Решать вопрос с картриджами — и прошивать (сбрасывать) голову.

  • Наверх of the page up there ^

  • 0

|    Сообщение #3


Отправлено 25 июля 2022 — 08:30


Po4

Столкнулся с такой же проблемой. Те же ошибки. 2 дня безуспешных попыток, менял голову (на старую), результат тот же. Плоттер постоял в выходные, в понедельник утром синий ПЗК был пуст под ноль, как-то раз уже было с ним такое, возможно в нем и дело. Голову не сбрасывал не прошивал, все заработало само собой. Может кому информация будет полезна.

  • Наверх of the page up there ^

  • 0

  • ← Предыдущая тема
  • Canon
  • Следующая тема →

  • Вы не можете создать новую тему
  • Вы не можете ответить в тему

2 человек читают эту тему
0 пользователей, 2 гостей, 0 скрытых пользователей

Скачать обновленную версию бесплатной программы PrintHelp 2023, купить Код Сброса —

Источник

Коды ошибок, актуальные для Canon imagePROGRAF iPF670, iPF605, iPF770, iPF750, iPF710, iPF650, iPF700, iPF785, iPF610, iPF765, iPF680, iPF760, iPF510, iPF780, iPF600, iPF500, iPF685, iPF720, iPF670e, iPF671, iPF671e (для картриджей PFI-102, PFI-104, PFI-107).

Сообщение на экране Код ошибки Проблема Способ устранения проблемы Ink Level: Check 0180104-1000 BK ink tank near-empty Замените картриджи. Ink Level: Check 0180101-1001 Y ink tank near-empty Ink Level: Check 0180102-1002 M ink tank near-empty Ink Level: Check 0180103-1003 C ink tank near-empty Ink Level: Check 0180106-1006 MBK ink tank near-empty Ink Level: Check 0180106-1007 MBK2 ink tank near-empty Problem with Printhead.
Check printing results 01800500-1010 Number of non-discharging nozzles in printhead: Warning level Очистите печатающие головки. Замените печатающие головки. Проверьте датчики печатающих головок. Prepare for maint cart replacement. 01841001-281A Maintenance cartridge near-full Замените картридж обслуживания. Prepare for parts replacement.
Call for service. Parts counter W1 level Проверьте датчик деталей в меню обслуживания. Parts replacement time has passed.
Call for service. Parts counter W2 level After checking the parts counter in service mode, replace any part whose counter is nearing the error value.
После проверки датчика деталей в сервисном меню, замените деталь, указанную в ошибке. GARO W1221 01341221-1030 GARO (image mode): Unknown command Verify the transmitted data before reprinting.
Проверьте загруженные данные перед повтором печати. GARO W1222 01341222-1031 GARO (image mode): Invalid parameter count (no parameters) GARO W1223 01341223-1032 GARO (image mode): Required parameter missing GARO W1225 01341225-1034 GARO (image mode): Other warning GARO W1226 01341226-103A GARO (image mode): Image processing table error GARO W1231 01341231-1035 GARO (setup): Unknown command GARO W1232 01341232-1036 GARO (setup): Invalid parameter count GARO W1233 01341233-1037 GARO (setup): Required parameter missing GARO W1234 01341234-1038 GARO (setup): Data out of bounds GARO W1235 01341235-1039 GARO (setup): Other warning End of paper feed. Cannot feed paper more. Forced feed limit Check the remaining quantity of roll media.
Проверьте количество бумаги. This type of paper is not compatible with HP-GL/2. 01860006-1015 Non-support paper of HP-GL/2 Замените бумагу на совместимую.
Exchange for the compatible paper to HP-GL/2. GL2:W0501
The memory is full. 01340501-1040 Memory full (HP-GL/2) Проверьте, нет ли области печати без изображения. Проверьте загруженные данные перед повтором запуска печати.
Check if there is the non-image area of the print. Verify the transmitted data before reprinting. GL2:W0904
The memory is full. 01340904-1048 Overflow of Polygon buffer (HP-GL/2) GL2:W0903
The memory is full. 01340903-1047 Overflow of replot buffer (HP-GL/2) GL2:W0502
The parameter is out of range. 01340502-1041 Invalid parameter (HP-GL/2) Проверьте загруженные данные перед повтором печати.
Verify the transmitted data before reprinting. GL2:W0504
This command is not supported. 01340504-1043 Invalid command (HP-GL/2) Mail box nearly full.
Delete unwanted data 011A1001-2901 The free hard disk space left for Personal Boxes in the printer’s hard disk does not have more than 1 GB, combined. Удалите ненужные задания в личных блоках заданий.
Delete unneeded jobs stored in Personal Boxes. Mail box full.
Now printing without saving data. 01861003-2902 100 jobs are stored in the Personal Box. Удалите ненужные задания в личных блоках заданий.
Delete unneeded jobs stored in Personal Boxs. Not much ink is left.
Prepare to replace the ink. 01810103-1003 C ink tank near-empty Замените синий картридж.
Renew the C ink tank Not much ink is left.
Prepare to replace the ink. 01810102-1002 M ink tank near-empty Замените пурпурный картридж
Renew the M ink tank. Not much ink is left.
Prepare to replace the ink. 01810101-1001 Y ink tank near-empty Замените желтый картридж.
Renew the Y ink tank. Not much ink is left.
Prepare to replace the ink. 01810106-1006 MBK ink tank near-empty Замените матовый черный картридж.
Renew the MBK ink tank. Not much ink is left.
Prepare to replace the ink. 01810104-1000 BK ink tank near-empty Замените фото-черный картридж.
Renew the BK ink tank. Ink tank is empty.
Replace the ink tank. 01810303-1403 C ink tank empty Замените синий картридж.
Renew the C ink tank. Ink tank is empty.
Replace the ink tank. 01810302-1402 M ink tank empty Замените пурпурный картридж.
Renew the M ink tank. Ink tank is empty.
Replace the ink tank. 01810301-1401 Y ink tank empty Замените желтый картридж.
Renew the Y ink tank. Ink tank is empty.
Replace the ink tank. 01810306-1406 MBK ink tank empty Замените матовый черный картридж.
Renew the MBK ink tank. Ink tank is empty.
Replace the ink tank. 01810304-1400 BK ink tank empty Замените фото-черный картридж.
Renew the BK ink tank. No ink tank loaded.
Check ink tank. 01810103-1413 C ink tank removal Вставьте синий картридж.
Attach the C ink tank. No ink tank loaded.
Check ink tank. 01810102-1412 M ink tank removal Вставьте пурпурный картридж.
Attach the M ink tank. No ink tank loaded.
Check ink tank. 01810101-1411 Y ink tank removal Вставьте желтый картридж.
Attach the Y ink tank. No ink tank loaded.
Check ink tank. 01810106-1416 MBK ink tank removal Вставьте матовый черный картридж.
Attach the MBK ink tank. No ink tank loaded.
Check ink tank. 01810104-1410 BK ink tank removal Вставьте фото-черный картридж.
Attach the BK ink tank. The paper is too small. 013200D2-1051 Size clip error Проверьте формат загруженной бумаги. Замените бумагу.
Check the media size check. Change the media size. Maximum jobs stored.
Delete unwanted data. 011A1006-2907 Saved jobs exceed the Personal Box capacity. Нажмите кнопку “стоп” чтобы отменить задание. Удалите задания из очереди. Удалите ненужные задания, хранящиеся на жестком диске.
Press the stop button to cancel the print job. Delete print jobs from the queue.
Delete unneeded jobs stored on the hard disk. PHead needs cleaning.
Press Online to clear error. 03800500-280C Printhead found to have many non-discharging nozzles during a non-discharging inspection (printing paused) Очистите печатающую головку. Проверьте состояние дюз через сервисное меню. Замение печатающую головку.
Clean the printhead. Identify the nozzles in a nozzle check pattern. Replace the printhead. Paper size not detected.
Lift the release lever and reload the paper. 03010000-200C Unable to detect the leading end of paper Проверьте край бумаги. Перезагрузите бумагу.
Check the leading end of paper. Reload the paper. Leading edge detection error.
Lift the release lever and align leading edge with orange line. 03010000-200D Unable to detect the trailing end of cut sheet Проверьте длину листа. Проверьте, нет ли замятия.
Check the sheet length. Check to see if paper has not jammed. Paper size not detected.
Lift the release lever and reload the paper. 03010000-2017 Paper (right) edge detection error Проверьте правый край бумаги. Выберите верный тип бумаги.
Check the right edge of paper. Check the paper type. Paper size not detected.
Lift the release lever and reload the paper. 03010000-2018 Paper (left) edge detection error Проверьте левый край бумаги. Выберите правильный тип бумаги.
Check the left edge of paper.
Check the paper type. Cannot adjust printhead.
Press Online to clear the error and readjust printhead. 03863000-2820 Printhead registration unadjustable Проверьте бумагу на отсутствие пятен. Проверьте, нет попадает ли солнечный свет на отпечаток. Прочистите печатающую головку.
Check the paper on which a pattern is printed for smears. Check the environment for interferences from outside light.
Clean the printhead. Cannot adjust printhead.
Press Online to clear the error and readjust printhead. 03863000-2821 LF unadjustable Проверьте бумагу на отсутствие пятен. Проверьте, нет попадает ли солнечный свет на отпечаток. Прочистите печатающую головку.
Check the paper on which a pattern is printed for smears. Check the environment for interferences from outside light.
Clean the printhead. Cannot print as specified.
Lift the release lever and replace paper with A4/ LTR (vertical) or larger. 03010000-2E1F Undersized paper loaded for internal printing (A4 or larger) Замените бумагу на формат A4/Letter или любую большего формата.
Replace with A4/Letter or any larger-sized paper. Cannot print as specified.
Lift the release lever and replace paper with A3/ Ledger (vertical) or larger. 03010000-2E1F Undersized paper loaded for internal printing (A3 or larger) Замените бумагу на формат A3/11″x17″ или любую большего формата.
Replace with A3/11″x17″ or any larger-sized paper. Cannot print as specified.
Lift the release lever and replace roll with 10 in. wide or larger roll. 03010000-2E1F Undersized paper loaded for internal printing (roll media) Замените бумагу на рулон шириной не меньше 10 дюймов.
Replace with roll media at least 10 inches in width. Cannot detect paper
Remove paper and press Load/Eject. 03010000-2E25 Paper jam while feeding/ejecting/printing Устраните замятие и перезагрузите бумагу.
Remove the paper jam and reload the paper. Cannot feed paper
Lift the release lever and reload paper. 03010000-2E27 Paper jam during feeding/printing/ejection Перезагрузите бумагу.
Reload the paper. This paper cannot be used.
Check supported paper sizes. 03010000-200E Undersized paper (cut sheets/roll media) Замените бумагу на больший формат.
Replace with larger-sized paper. This paper cannot be used.
Check supported paper sizes. 03010000-200F Oversized paper (cut sheets/roll media) Замените бумагу на меньший формат.
Replace with smaller-sized paper. Use another paper.
Press Online to clear the error. 03010000-2F33 Unadjustable because of transparent media Замените бумагу на совместимую.
Replace with adjustable media. Paper loaded askew.
Lift the release lever. 03016000-2010 Skew Исправьте наклон бумаги и перезагрузите ее.
Correct the skew in the paper and reload it. Paper size not detected.
Reload paper. 03010000-200A Unable to detect the paper width (Paper loaded at an improper position) Перезагрузите бумагу.
Reload the paper Paper jam.
Press Load/Eject and reload the paper. 03010000-2E27 Paper jam during feeding/printing/ejection Перезагрузите бумагу.
Reload the paper Paper size not detected.
Lift the release lever and reload the paper. 03010000-200C Roll media loading size detection failure Перезагрузите рулонный носитель.
Reload the roll media. Cannot adjust eccentric.
Press Online to clear the error. 03863000-2822 Eccentricity correction disabled Проверьте, нет ли замятия бумаги.
Check to see if paper has not jammed. Sheet printing is selected.
Press Load/Eject and load sheets. 03860002-2E02 Data with a cut sheet specification has been received but no cut sheets are loaded. Загрузите листы бумаги в лоток.
Load cut sheets at the paper tray port. Roll printing is selected, but sheets are loaded.
Press OK, remove the sheets, and load a roll. 03860002-2E0A Data with a roll media specification has been received when a cut sheet tray is loaded. Замените рулонный носитель.
Replace with roll media. Roll printing is selected.
Press Load/Eject and load a roll. 03060A00-2E00 Data with a roll media specification has been received but no roll media are loaded. Загрузите рулонный носитель.
Load roll media. No Roll Feed Unit.
Turn printer off and install roll feed unit. 03060A00-2E0E Roll media unit not installed Загрузите рулонный носитель.
Install the roll media unit. The roll is empty.
Lift the release lever and replace the roll. 03060A00-2E1B Roll media end Загрузите новый рулон.
Renew the supply of roll media. Wrong paper feed slot for this paper type.
Press Load/Eject and reload the paper. 03061000-2E15 Paper type mismatch Проверьте тип бумаги и перезагрузите ее.
Check the type of paper that can be fed and reload the paper. Manual printing is selected, but a roll is loaded.
Press Load/Eject and remove the roll. 03860001-2E0C Data with a cut sheet specification has been received when roll media are loaded. Загрузите листы бумаги в лоток.
Load cut sheets at the paper tray port. Hardware error.
03130031-2E23
Turn off printer, wait, then turn on again. 03130031-2E23 Cutter unit failure Проверьте резак.
Check the cutter unit. Hardware error.
03130031-2E14
Turn off printer, wait, then turn on again. 03130031-2F14 Writing to the ASIC register disabled Замените главную плату контроллера.
Replace the main controller PCB Hardware error.
03130031-2E16
Turn off printer, wait, then turn on again. 03130031-2F16 Mist fan error Проверьте вентилятор.
Check the mist fan. Hardware error.
03130031-2E17
Turn off printer, wait, then turn on again. 03130031-2F17 Suction fan lock detection error Проверьте всасывающий вентилятор.
Check the suction fan. Hardware error.
03130031-2E20
Turn off printer, wait, then turn on again. 03130031-2F20 Purge motor cam position error Проверьте блок очистки.
Check the purge unit. Hardware error.
03130031-2E22
Turn off printer, wait, then turn on again. 03130031-2F22 Pump travel timeout Проверьте блок очистки.
Check the purge unit. Hardware error.
03130031-2E23
Turn off printer, wait, then turn on again. 03130031-2F23 Purge motor error Pump inoperable Проверьте блок очистки.
Check the purge unit. Hardware error.
03130031-2E25
Turn off printer, wait, then turn on again. 03130031-2F25 Unable to detect the carriage motor home position Проверьте каретку. Проверьте датчики на наличие пятен.
Check the carriage unit. Check the linear encoder for smears. Hardware error.
03130031-2E26
Turn off printer, wait, then turn on again. 03130031-2F26 Carriage inoperable Проверьте каретку и окружающие ее части.
Check the carriage unit and surrounding parts. Hardware error.
03130031-2E27
Turn off printer, wait, then turn on again. 03130031-2F27 Carriage travel timeout Проверьте каретку и окружающие ее части.
Check the carriage unit and surrounding parts. Hardware error.
03130031-2E1F
Turn off printer, wait, then turn on again. 03130031-2F1F Pump cam sensor error Проверьте блок очистки.
Check the purge unit. Hardware error.
03130031-2E2A
Turn off printer, wait, then turn on again. 03130031-2F2A Unable to detect the feed roller home position Проверьте датчики ролика подачи бумаги и окружающие его части. Проверьте, не замята ли бумага.
Check the feed roller encoder and surrounding part. Check to see if paper has not jammed. Hardware error.
03130031-2E29
Turn off printer, wait, then turn on again. 03010000-2F29 Feed motor timeout (Roll media) Проверьте ролик подачи бумаги. Проверьте рулон бумаги. Проверьте, нет ли замятия бумаги.
Check the roll feed unit. Check roll media. Check to see if paper has not jammed in the printer. Hardware error.
03130031-2E2E
Turn off printer, wait, then turn on again. 03130031-2F2E Roll travel timeout Проверьте ролик подачи бумаги.
Check the roll feed unit. Hardware error.
03130031-4027
Turn off printer, wait, then turn on again. 03130031-4027 Lift travel timeout error Проверьте каретку и окружающие ее части.
Check the carriage unit and surrounding parts. Hardware error.
03130031-2E13
Turn off printer, wait, then turn on again. 03130031-2F13 A/D converter external trigger output stop detection hardware error 1 Попробуйте очистить ленту энкодера, а также очистите направляющую каретки. Эта ошибка распространена на широкоформатных принтерах Canon и обычно устраняется путем очистки направляющей и ленты. Направляющая каретки (рельс) должен быть сухим.Если это не поможет – нужно менять печатающую голову. Hardware error.
03130031-2F32
Turn off printer, wait, then turn on again. 03130031-2F32 Multi sensor error Проверьте, не попадает ли свет на устройство. Замените мультисенсорный блок. Check the environment for interferences from outside light.
Replace the multi sensor unit. Hardware error.
03130031-2F3A
Turn off printer, wait, then turn on again. 03130031-2F3A Valve motor error Проверьте блок подачи чернил.
Check the ink supply unit. Hardware error.
03130031-2F3B
Turn off printer, wait, then turn on again. 03130031-2F3B CS communication error Вытащите чернильные картриджи, затем снова вставьте их. Проверьте главную плату контроллера.
Remove the ink tanks and then reload them. Check the main controller PCB. Hardware error.
03130031-2F70
Turn off printer, wait, then turn on again. 03130031-2F70 Ошибка заполнения промежуточных чернильных ёмкостей. Как устранить Hardware error.
03130031-2F71
Turn off printer, wait, then turn on again. 03130031-2F71 Ошибка заполнения промежуточной чернильной ёмкости (левой). Как устранить Hardware error.
03130031-2F72
Turn off printer, wait, then turn on again. 03130031-2F72 Ошибка заполнения промежуточной чернильной ёмкости (правой). Как устранить Hardware error.
03130031-260E
Turn off printer, wait, then turn on again. 03130031-260E Gap detection error Проверьте каретку и окружающие ее части. Замените главную плату контроллера.
Check the carriage unit and surrounding parts. Replace the main controller PCB. Hardware error.
03130031-2618
Turn off printer, wait, then turn on again. 03130031-2618 VH voltage error Проверьте блок питания.
Check the power supply unit. Hardware error.
03130031-260F
Turn off printer, wait, then turn on again. 03130031-260F Gap reference surface error Replace the reference surface sheet. Roll feed unit error
Turn off printer and check roll feed unit 03060B00-2E24 Roll feed unit failure Замените блок подачи рулона.
Replace the roll feed unit. Unknown file. Check file format.
Turn off printer, wait a while, then turn it on again. 03900001-4049 ROM data for another model has been transferred. Загрузите верные данные.
Transmit valid ROM data. Unknown file. Check file format.
Turn off printer, wait a while, then turn it on again. 03900001-4042 MIT data transfer failure Проверьте данные перед загрузкой.
Verify the validity of MID data before transferring it. Hardware error.
03130031-2F2B
Turn off printer, wait, then turn on again. 03130031-2F2B LF operation failure Проверьте, не застряла ли бумага. Проверьте двигатель подачи и ролик подачи.Check to see if paper has not jammed. Check the feed motor and feed roller. Printhead error
Open top cover and replace the printhead. 03800200-2802 Invalid printhead installed Замените печатающую головку.
Replace printhead Printhead error
Open top cover and replace the right printhead. 03800300-2801 Printhead DI compensation failure Замените печатающую головку.
Replace printhead Printhead error
Open top cover and replace the right printhead. 03800400-2803 Printhead EEPROM error Замените печатающую головку.
Replace printhead Hardware error.
03800500-2F40
Turn off printer, wait, then turn on again. 03800500-2F40 The non-discharge of all colors and chips(A/B, EVEN/ODD) and nozzles is detected (проблема с поступлением чернил в/из печатающей головки.) Проверьте трубки для чернил и окружающие детали.
Проверьте блок очистки печатающей головки и окружающие детали.
Проверьте датчик управления головкой и окружающие детали.
Убедитесь, что печатающая головка установлена правильно.
Если визуально все чисто и корректно подключено, нужно пробовать:
Заменить датчик управления головкой.
Заменить главную плату контроллера.
Замените печатающую головку.
Замените каретку. Hardware error.
03800500-2F2F
Turn off printer, wait, then turn on again. 03800500-2F2F Non-discharging error Проверьте датчик управления печатающей головкой.
Замените датчик управления печатающей головкой.
Замените печатающую головку.
Identify the head management sensor unit
Replace the head management sensor unit
Replace the printhead Hardware error.
03800500-2F30
Turn off printer, wait, then turn on again. 03800500-2F30 Non-discharging position adjustment error Проверьте датчик управления печатающей головкой.
Замените датчик управления печатающей головкой.
Замените печатающую головку.
Identify the head management sensor unit
Replace the head management sensor unit
Replace the printhead Ink tank is empty.
Press OK and replace ink tank. 03810104-2500 Bk ink tank empty Замените картридж BK
Renew the Bk ink tank Ink tank is empty.
Press OK and replace ink tank. 03810101-2501 Y ink tank empty Замените картридж Y.
Renew the Y ink tank Ink tank is empty.
Press OK and replace ink tank. 03810102-2502 M ink tank empty Замените картридж M.
Renew the M ink tank Ink tank is empty.
Press OK and replace ink tank. 03810103-2503 C ink tank empty Замените картридж C.
Renew the C ink tank Ink tank is empty.
Press OK and replace ink tank. 03810106-2506 MBk ink tank empty Замените картридж MBK.
Renew the MBk ink tank Ink tank is empty.
Press OK and replace ink tank. 03810106-2507 MBk2 ink tank empty Замените картридж MBK.
Renew the MBk ink tank Ink insufficient.
Press OK and replace ink tank. 03810204-2580 Low on the Bk ink tank (as during cleaning) Замените на заполненный картридж BK
Replace with a fully replenished Bk ink tank Ink insufficient.
Press OK and replace ink tank. 03810201-2581 Low on the Y ink tank (as during cleaning) Замените на заполненный картридж Y
Replace with a fully replenished Y ink tank Ink insufficient.
Press OK and replace ink tank. 03810202-2582 Low on the M ink tank (as during cleaning) Замените на заполненный картридж M
Replace with a fully replenished M ink tank Ink insufficient.
Press OK and replace ink tank. 03810203-2583 Low on the C ink tank (as during cleaning) Замените на заполненный картридж C
Replace with a fully replenished C ink tank Ink insufficient.
Press OK and replace ink tank. 03810206-2586 Low on the MBk ink tank (as during cleaning) Замените на заполненный картридж MBK
Replace with a fully replenished MBk ink tank Ink insufficient.
Press OK and replace ink tank. 03810204-2590 Low on the Bk ink tank (during pre-printing checks) Замените на заполненный картридж BK
Replace with a fully replenished Bk ink tank Ink insufficient.
Press OK and replace ink tank. 03810201-2591 Low on the Y ink tank (during pre-printing checks) Замените на заполненный картридж Y
Replace with a fully replenished Y ink tank Ink insufficient.
Press OK and replace ink tank. 03810202-2592 Low on the M ink tank (during pre-printing checks) Замените на заполненный картридж M
Replace with a fully replenished M ink tank Ink insufficient.
Press OK and replace ink tank. 03810203-2593 Low on the C ink tank (during pre-printing checks) Замените на заполненный картридж C
Replace with a fully replenished C ink tank Ink insufficient.
Press OK and replace ink tank. 03810206-2596 Low on the MBk ink tank (during pre-printing checks) Замените на заполненный картридж MBK
Replace with a fully replenished MBk ink tank Ink tank error.
Press OK and replace ink tank. 03830204-2540 Bk ink tank ID error Замените картридж BK на подходящий.
Replace with a valid Bk ink tank Ink tank error.
Press OK and replace ink tank. 03830201-2541 Y ink tank ID error Замените картридж Y на подходящий.
Replace with a valid Y ink tank Ink tank error.
Press OK and replace ink tank. 03830202-2542 M ink tank ID error Замените картридж M на подходящий
Replace with a valid M ink tank Ink tank error.
Press OK and replace ink tank. 03830203-2543 C ink tank ID error Замените картридж C на подходящий.
Replace with a valid C ink tank Ink tank error.
Press OK and replace ink tank. 03830206-2546 MBk ink tank ID error Замените картридж MBK на подходящий.
Replace with a valid MBk ink tank Ink tank error.
Press OK and replace ink tank. 03830206-2547 MBk2 ink tank ID error Замените картридж MBK на подходящий.
Replace with a valid MBk ink tank No ink tank loaded.
Press OK and check ink tank. 03830104-2520 BK ink tank not installed Установите картридж BK.
Install a Bk ink tank No ink tank loaded.
Press OK and check ink tank. 03830101-2521 Y ink tank not installed Установите картридж Y.
Install a Y ink tank No ink tank loaded.
Press OK and check ink tank. 03830102-2522 M ink tank not installed Установите картридж M.
Install a M ink tank No ink tank loaded.
Press OK and check ink tank. 03830103-2523 C ink tank not installed Установить картридж C.
Install a C ink tank No ink tank loaded.
Press OK and check ink tank. 03830106-2526 MBK ink tank not installed Установите картридж MBK.
Install a MBk ink tank No ink tank loaded.
Press OK and check ink tank. 03830106-2527 MBK2 ink tank not installed Установите картридж MBK.
Install a MBk ink tank Top cover is open.
Turn off printer, wait a while, and turn it on again. 03031000-2F38 Top cover abnormally open Закройте верхнюю крышку и включите принтер заново.
Close the top cover and turn on the printer again. Ink tank cover is open.
Turn off printer, wait a while, and turn it on again. 03031000-2E10 Ink tank cover abnormally open Закройте крышку картриджного отсека и заново включите принтер.
Close the ink tank cover and turn on the printer again. Maintenance cartridge full.
Replace the maintenance cartridge. 03841001-2819 Maintenance cartridge full Замените картридж обслуживания.
Renew the maintenance cartridge. No Maintenance
Cartridge capacity.
Replace the maintenance cartridge. 03841001-281B Not enough space in the maintenance cartridge prior to cleaning Замените картридж обслуживания.
Replace the maintenance cartridge. Maintenance cartridge problem.
Replace the maintenance cartridge. 03841201-2816 Maintenance cartridge EEPROM error Замените картридж обслуживания.
Renew the maintenance cartridge. Maintenance cartridge problem.
Replace the maintenance cartridge. 03841201-2817 Maintenance cartridge ID error Замените картридж обслуживания.
Renew the maintenance cartridge. Borderless printng not possible.
Check roll position.
Online: Print Load/Eject:
Change Paper 03861001-2405 Paper loaded at a position inaccessible for borderless printing Проверьте, установлен ли ограничитель для печати без полей. Перезагрузите бумагу.
Check to see if a borderless printing spacer is installed. Reload the paper. Borderless printng not possible.
Check paper size setting.
Online: Print
Load/Eject: Change Paper 03861001-2406 Data unfit for borderless printing Проверьте размер бумаги. Замените бумагу.
Check the paper size. Change the paper size. Insufficient paper for job
Online: Print
Stop: Stop Printing
Load/Eject: Change Paper 03862000-2E09 Not enough roll media on remaining roll media quantity detection Возобновите подачу бумаги.
Renew the supply of roll media. Cannot cut paper.
Lift the release lever and reload the paper. 03870001-2015 Cutting failure Отрежьте бумагу вручную. Проверьте нож.
Cut paper manually. Check the cutter. Cannot adjust optic axis.
Press Online to clear the error. 03863000-2824 Optical axis error Проверьте мультидатчик. Проверьте датчик управления печатающей головкой.
Check the multi sensor.
Check the head management sensor. This type of paper is not compatible with HP-GL/ 2.
Online: Print
Stop: Stop Printing
Load/Eject: Change Paper 03061000-2E15 Non-support media of HP-GL/2 Замените бумагу на совместимую с HP-GL/2.
Exchange for the compatible paper to HP-GL/2 before reprinting. Mail box full.
Delete unwanted data on your computer to resume printing.
Press Stop to cancel printing. 031A1001-2905 The job store executed when the free hard disk space left for Personal Boxes in the printer’s hard disk is full. Удалите ненужные задачи из личного блока заданий.
Delete unneeded jobs stored in Personal Boxes. Mail box full.
Cannot save. Delete unwanted data on your computer to resume printing.
Press Stop to cancel printing. 031A1006-2906 The store executed when 32 jobs are stored in the Personal Box. Удалите ненужные задачи из личного блока заданий. Delete unneeded jobs stored in Personal Boxes. Hard disk error.
Press OK to reformat 031A1002-2908 Hard disk format error Нажмите кнопку ОК для форматирования жесткого диска. Когда форматирование будет завершено, принтер автоматически перезагрузится.
Press the [OK] button to start reformatting the hard disk. When formatting is finished, the printer automatically restarts. File read error.
Turn off printer, wait a while, and turn it on again.
Invalid files will be deleted. 031A1002-2909 Hard disk file error Перезагрузите принтер. Только поврежденные файлы будут удалены, и принтер перезагрузится.
Restart the printer. Only the corrupted files will be deleted, and the printer will restart. Hardware error. 03800500-2F31
Turn off printer, wait, then turn on again. 03800500-2F31 Non-discharge detection optical axis error Проверьте датчик управления печатающей головкой. Замените датчик управления печатающей головкой. Замените печатающую головку.
Check the head management sensor. Replace the head management sensor. Replace the printhead. Hardware error. 03130031-2F3C
Turn off printer, wait, then turn on again. 03130031-2F3C LF pressure error Проверьте прижимной ролик и окружающие его части. Замените узел привода прижимного ролика.
Check the pinch roller and surrounding part. Replace the pinch roller pressure drive unit. No printhead
Install printhead. 03800100-2800 Printhead not installed Установите печатающую головку.
Install the printhead. Wrong printhead. Open top cover and replace the printhead. 03800200-2811 Printhead version error Замените печатающую головку.
Replace the printhead. No maintenance cartridge.
Check the maintenance cartridge. 03841101-2818 Mauntenance cartridge not installed Установите картридж обслуживания.
Install the maintenance cartridge. This type of media is not compatible with HP-GL/ 2. 03860006-2825 Paper type mismatch at HP-GL/2 printing Замените бумагу на совместимую с HP-GL2 перед возобновлением печати. Exchange for the compatible paper to HP-GL/2 before reprinting. Cannot cut paper.
Lift the release lever and reload the paper. 03870001-2019 Cut failure (during jam occure) Проверьте резак и окружающие его части. Замените резак.
Check the cutter unit and surrounding part. Replace the cutter. Insufficient paper for job 03862001-2E31 Not enough roll media Возобновите подачу бумаги.
Renew the supply of roll media. Paper jam.
Manually rewind roll all the way and press OK. 03010000-2E3A Madia load failure Проверьте блок захвата и подачи бумаги. Проверьте, нет ли замятия бумаги.
Check the pick-up unit and roll media. Check to see if paper has not jammed. Sheet printing is selected. Press Load/Eject and load sheets. 03060100-2E02 Cut sheet in not set Загрузите листы бумаги в лоток.
Load cut sheets at the paper tray port. Borderless printng not possible. Check supported paper. 03861001-2408 Borderless printing disabled (unsupported size) Проверьте размер носителя.
Check the media size. Change the media size. Borderless printng not possible. Paper stretched or shrank.
Confirm usage cond. of the paper. 03861001-2407 Borderless printing disabled (engine detection) Перезагрузите бумагу.
Reload the paper. Roll printing is selected. Press Load/Eject and load a roll. 03060A00-2E35 Roll media is not loaded for internal printing. Перезагрузите рулог бумаги.
Reload the roll media.
Источник

Правила форума
Картинки и фотографии (если они нужны в сообщении) надо загружать только как вложения к своему сообщению (через кнопку Добавить файлы). Тогда картинки будут автоматически отображаться в сообщении.

Андрей Ф.

Сообщения: 1
Стаж: 1 год 5 месяцев
Откуда: Санкт-Петербург

IPF-670. Снова о нём

Сообщение

Андрей Ф. »

Добрый день.
Помер на работе выше указанный canon. Ошибка 03130031-2f51, рестарты и прочее = Не печатал.
Чистил контакты, прошивал. Последнее что с ним сделал — заменил почти пустые(по мнению устройства) на полные.
Думается мне, что проскакивая контроль наличия чернил, аппарат пытался проверить сопла(через оптопару) а поскольку ничего не распылялось то выдавал ошибку головы.
Результат — аппарат включается, выходит в готовность, но, при отправке задания, просит выключить/включить и после второго включения печатает. Любопытно, что можно и просто включить его два раза чтобы он заработал.
Памперс заполнялся, но сброс проглатывает. Пишут что при заполнении на 100% он не дает сброситься, но обнуление скушал и в этот раз.
Может ли помочь прошивка чипа памперса от двойного старта?
Или уже пора искать вздувшиеся кондёры и комаров на плате?
Буду благодарен любым соображениям.

Аватара пользователя

Emperor RmPS

Сообщения: 37
Стаж: 1 год 9 месяцев
Поблагодарили: 2 раза

IPF-670. Снова о нём

Сообщение

Emperor RmPS »

Ошибка — утечка высокого напряжения (100вольт вроде)
Возьмите ПГ и прозвоните нижний левый и верхний левый контакты в режиме диода и сопротивления, и так же верхний правый и нижний правый контакты, значения левой и правой стороны должны быть одинаковые, иначе ПГ точно труп и ничего с ней не сделать.
Так же если головка прошла более 1000 м2, то тоже скорее всего только она и сдохла. Точнее диагностика только установкой новой головки.

  • 18 Ответы
    297 Просмотры
    Последнее сообщение

    Я поленился установить аватар


Источник

Canon imagePROGRAF Hardware Error 03130031 Introduction

When your Canon imagePROGRAF Plotter is stuck with an on-screen hardware error 0313003, you need to call the service center to get assistance to get your Canon large format printer back into working state. In this printer service guide, we will give you some ideas to decode Hardware Error 03130031 and its subcodes of the 4 digits in the end. You can Buy Printer Spare Parts from here

Canon imagePROGRAF Hardware Error 03130031

Decoding the Error 03130031

Since we have detailed documentation about this error, it will be easier for you to diagnose the error. The hard part is, this error is closely related to the ‘print head’ and in most cases, you need to replace it to fix the plotter. To diagnose the error in the right way, we need subcode, which is the last four characters of the error code followed by 03130031, for example, ‘2F51’. The whole error code will look like this, 03130031-2F51. Ca’t find the subcode? Contact us for plotter repair in Dubai

Now you know how to find the sub error code, But how to understand the meaning of the 4-digit code followed by 03130031?

Fixing HP Designjet plotter error codes

Hardware Error 03130031 Codes and their Meaning

The 03130031-[Sub Code] error codes are about 45 variants. They all have different meanings and here is how to clear/fix them.

Below are the list of Hardware Error 03130031 Codes

  03130031-260E – Gap detection failure

  03130031-2618 – VH voltage error

  03130031-290A – HDD not connected/not detected

  03130031-291B – Lift shift timeout

  03130031-291D – Spur cam sensor detector failure

  03130031-2E23 – Cutter unit failure

  03130031-2F13 – A/D converter external trigger output stop

  03130031-2F14 – ASIC register not writable

  03130031-2F16 – Mist fan error

  03130031-2F17 – Platen fan lock detection error

  03130031-2F1F – Purge sensor error

  03130031-2F20 – Cap motor cam positioning error

  03130031-2F22 – Pump shift timeout

  03130031-2F23 – Purge motor error

  03130031-2F24 – Cutter shift timeout error

  03130031-2F25 – Carriage motor HP not detectable

  03130031-2F26 – Carriage Motion Error

  03130031-2F27 – Carriage shift timeout

  03130031-2F28 – Lift shift timeout

  03130031-2F2A – Cannot detect the LF home position

  03130031-2F2B – LF operation failure

  03130031-2F2C – Cassette shift timeout

  03130031-2F2E – Roll shift timeout

  03130031-2F3A – Ink supply valve open/close monitor timeout

  03130031-2F3B – CS communication error

  03130031-2F3C – LP nip sensor error

  03130031-2F3D – HP pre-ejection pump motor overload error

  03130031-2F3E – HP pre-ejection pump motor shift timeout

  03130031-2F3F – An error other than overload error or shift timeout error

  03130031-2F46 – The shutter HP sensor did not respond at startup

  03130031-2F48 – VHT (heater drive power supply for printhead) error

  03130031-2F49 – Left side printhead

  03130031-2F4A – Main controller PCB error

  03130031-2F4D – VHT leak detection error of left printhead

  03130031-2F4E – VHT leak detection error of right printhead

  03130031-2F4F – VHT leak detection error of left and right printhead or a single printhead

  03130031-2F50 – Right side printhead

  03130031-2F51 – Both printheads

  03130031-2F52 – Detect that a carriage unit of a legacy model has been mounted

  03130031-2F53 – Supply valve motor error of the left ink tank

  03130031-2F54 – Supply valve motor error of the right ink tank

  03130031-2F6C – Failed self-testing

  03130031-2F70 – Indication at ink priming error in both sub tanks

  03130031-2F71 – Indication at ink priming error in the left sub tank

  03130031-2F72 – Indication at ink priming error in the right sub tank

  03130031-4027 – Lift shift timeout error

How to fix Canon imagePROGRAF Hardware Error 03130031

Fixing Canon imagePROGRAF Hardware Error 03130031 can be a simple power-cycle or a replacement of very expensive spare parts. The first thing you need to do is to make sure there isn’t any paper stuck inside the Canon imagePROGRAF Plotter. And that the carriage assembly is in the docked state on the right side hand side of the plotter. You can verify this by opening the top cover or the Canon imagePROGRAF Plotter.

The second step is to turn off the Canon Plotter by pressing the power button. You should NEVER unplug the Plotter power code while it is ‘ON’. Once you turn the power off, turn the plotter ‘ON’ in the usual way. If it clears the error message, consider you are lucky and continue your print job as usual.

If the steps as mentioned above, don’t fix the error, you will need to may need to call Plotter Service Center in Dubai.


Cube’about Technology LLC. has been rated

4.5 out of
5 based on
4 reviews as of May 2018. —
Read all customer reviews.

Источник

Понравилась статья? Поделить с друзьями:
  • 03130031 4027 canon аппаратная ошибка
  • 030490 ошибка бмв f30
  • 03130031 2f72 аппаратная ошибка canon ipf770
  • 03130031 2f51 аппаратная ошибка canon ipf770
  • 030411 ошибка бмв х3
